1 Ajattele 3D:nä. AutoCAD Civil 3D 2009

2 Parempi tapa työskennellä AutoCAD Civil 3D on yksinkertaisesti paras tapa suunnitella, analysoida ja dokumentoida yhdyskuntasuunnitteluprojekteja. AutoCAD Civil 3D:llä kykenimme esittelemään nopeasti useita suunnitelmavaihtoehtoja. Sen edut olivat mittavat, sillä lopputuloksena oli parempi ja toimivampi suunnitelma, johon kaikki olivat tyytyväisiä. B r ian C hr is t Project Engineer The G. C. Wallace Companies Suunnittelun ja dokumentoinnin älykkäästi yhdistävä AutoCAD Civil 3D auttaa tehostamaan tuottavuuttasi, luomaan laadukkaampia suunnitelmia ja tuotantodokumentteja sekä parantamaan koordinointia. Lisäksi tuot suunnittelupäämääräsi selkeästi esille kilpaillessasi seuraavasta projektista. Olipa alasi sitten maankäytönsuunnittelu, liikenne tai ympäristöprojektit, Civil 3D on organisaatiollesi oikea valinta. N o p e u t t a j a l a a tu a Civil 3D:llä suunnittelet, analysoit ja toteutat muutokset nopeammin, ehdit arvioida useampia suunnitelmavaihtoehtoja ja pääset entistä parempaan lopputulokseen entistä nopeammin. Koska tyyleihin pohjautuvat piirtotoiminnot vähentävät virheitä, luovutat asiakkaillesi laadukkaat ja yhtenevät rakennusdokumentit. Pitävä aikataulu ja budjetti Civil 3D:llä koko työryhmä työskentelee saman, ajan tasalla olevan mallin pohjalta, joten työskentely sujuu koordinoidusti läpi koko projektin. Koska yrityksen tarpeittensa mukaan valitsemat työkalut, xreftiedostoista ja tiedostojen linkityksestä integroituun tiedon- ja versionhallintaan, tuovat ajan tasalla olevan mallin projektiryhmän jokaisen jäsenen ulottuville, projektit pysyvät aikataulussa ja budjetissa. Ko m m u n i ko i h u i p p u i d e a t Pelkkä älykäs suunnitelma ei riitä. Ideat on myös kyettävä myymään erilaisille sidosryhmille, kuten suurelle yleisölle ja päättäjille. Civil 3D:n visualisointityökaluilla luot kätevästi vaikuttavat esitykset, joilla välität ideasi yleisöllesi nopeasti. Joustava kokonaisratkaisu Joustavalla Civil 3D:llä suoriudut yhtä lailla maankäytönsuunnittelu- kuin liikenne- ja ympäristöprojekteistakin. Lisäksi ohjelmiston runsaat toiminnot vastaavat koko projektiryhmän teknisiä tarpeita yhdyskuntasuunnittelijoista ja piirtäjistä maanmittaajiin. Yksi muutos. Monta päivitystä. Automaattisesti. Malli. Älykkäillä ja dynaamisilla työkaluilla teet suunnitelmiin muutokset nopeasti ja tarkasti projektin jokaisessa vaiheessa. Piirtäminen. Mallin ansiosta jokainen piirustuksiin ja merkintöihin tehty muutos heijastuu automaattisesti koko projektiin. Piirustukset pohjautuvat aina ajantasaisiin suunnittelutietoihin, joten virheet ja poisjätöt vähenevät. Visualisointi. Luo nopeasti ja tehokkaasti havainnekuvia, jotka päivittyvät aina muutoksia tehtäessä. Dokumentit. Suunnitelmiin tehdyt muutokset päivittyvät automaattisesti myös dokumentteihin ja taulukoihin, olipa sitten kyse volyymi-, rakenne tai putkitaulukoista.

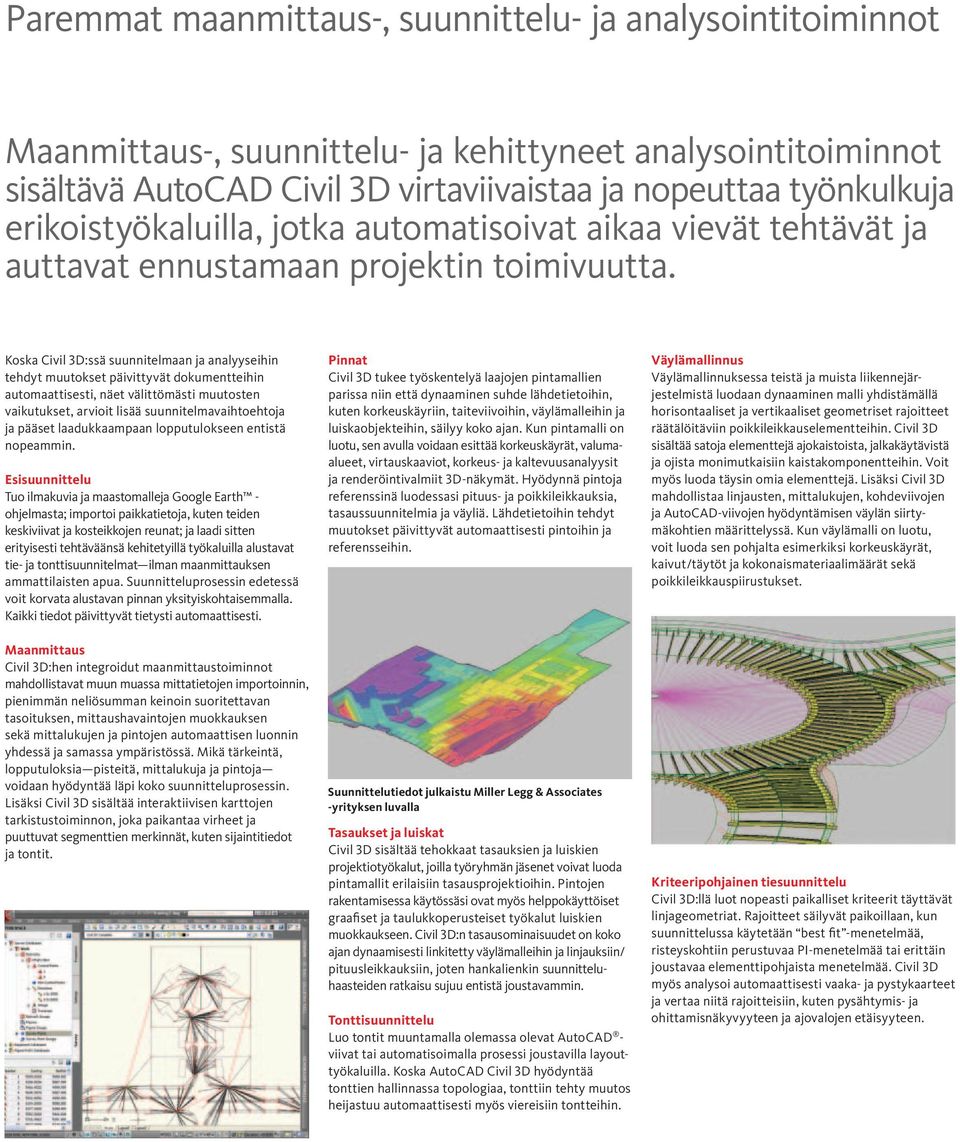

3 Paremmat maanmittaus-, suunnittelu- ja analysointitoiminnot Maanmittaus-, suunnittelu- ja kehittyneet analysointitoiminnot sisältävä AutoCAD Civil 3D virtaviivaistaa ja nopeuttaa työnkulkuja erikoistyökaluilla, jotka automatisoivat aikaa vievät tehtävät ja auttavat ennustamaan projektin toimivuutta. Koska Civil 3D:ssä suunnitelmaan ja analyyseihin tehdyt muutokset päivittyvät dokumentteihin automaattisesti, näet välittömästi muutosten vaikutukset, arvioit lisää suunnitelmavaihtoehtoja ja pääset laadukkaampaan lopputulokseen entistä nopeammin. E s i s u u n n i t te l u Tuo ilmakuvia ja maastomalleja Google Earth - ohjelmasta; importoi paikkatietoja, kuten teiden keskiviivat ja kosteikkojen reunat; ja laadi sitten erityisesti tehtäväänsä kehitetyillä työkaluilla alustavat tie- ja tonttisuunnitelmat ilman maanmittauksen ammattilaisten apua. Suunnitteluprosessin edetessä voit korvata alustavan pinnan yksityiskohtaisemmalla. Kaikki tiedot päivittyvät tietysti automaattisesti. M a a n m it t a u s Civil 3D:hen integroidut maanmittaustoiminnot mahdollistavat muun muassa mittatietojen importoinnin, pienimmän neliösumman keinoin suoritettavan tasoituksen, mittaushavaintojen muokkauksen sekä mittalukujen ja pintojen automaattisen luonnin yhdessä ja samassa ympäristössä. Mikä tärkeintä, lopputuloksia pisteitä, mittalukuja ja pintoja voidaan hyödyntää läpi koko suunnitteluprosessin. Lisäksi Civil 3D sisältää interaktiivisen karttojen tarkistustoiminnon, joka paikantaa virheet ja puuttuvat segmenttien merkinnät, kuten sijaintitiedot ja tontit. Pinnat Civil 3D tukee työskentelyä laajojen pintamallien parissa niin että dynaaminen suhde lähdetietoihin, kuten korkeuskäyriin, taiteviivoihin, väylämalleihin ja luiskaobjekteihin, säilyy koko ajan. Kun pintamalli on luotu, sen avulla voidaan esittää korkeuskäyrät, valumaalueet, virtauskaaviot, korkeus- ja kaltevuusana lyysit ja renderöintivalmiit 3D-näkymät. Hyödynnä pintoja referenssinä luodessasi pituus- ja poikkileikkauksia, tasaussuunnitelmia ja väyliä. Lähdetietoihin tehdyt muutokset päivittyvät automaattisesti pintoihin ja referensseihin. Suunnittelutiedot julkaistu Miller Legg & Associates -yrityksen luvalla Tasaukset ja luiskat Civil 3D sisältää tehokkaat tasauksien ja luiskien projektiotyökalut, joilla työryhmän jäsenet voivat luoda pintamallit erilaisiin tasausprojektioihin. Pintojen rakentamisessa käytössäsi ovat myös helppokäyttöiset graafiset ja taulukkoperusteiset työkalut luiskien muokkaukseen. Civil 3D:n tasausominaisuudet on koko ajan dynaamisesti linkitetty väylämalleihin ja linjauksiin/ pituusleikkauksiin, joten hankalienkin suunnitteluhaasteiden ratkaisu sujuu entistä joustavammin. To n t t i s u u n n it te l u Luo tontit muuntamalla olemassa olevat AutoCAD - viivat tai automatisoimalla prosessi joustavilla layouttyökaluilla. Koska AutoCAD Civil 3D hyödyntää tonttien hallinnassa topologiaa, tonttiin tehty muutos heijastuu automaattisesti myös viereisiin tontteihin. Väylämallinnus Väylämallinnuksessa teistä ja muista liikennejärjestelmistä luodaan dynaaminen malli yhdistämällä horisontaaliset ja vertikaaliset geometriset rajoitteet räätälöitäviin poikkileikkauselementteihin. Civil 3D sisältää satoja elementtejä ajokaistoista, jalkakäytävistä ja ojista monimutkaisiin kaistakomponentteihin. Voit myös luoda täysin omia elementtejä. Lisäksi Civil 3D mahdollistaa linjausten, mittalukujen, kohdeviivojen ja AutoCAD-viivojen hyödyntämisen väylän siirtymäkohtien määrittelyssä. Kun väylämalli on luotu, voit luoda sen pohjalta esimerkiksi korkeuskäyrät, kaivut/täytöt ja kokonaismateriaalimäärät sekä poikkileikkauspiirustukset. Kriteeripohjainen tiesuunnittelu Civil 3D:llä luot nopeasti paikalliset kriteerit täyttävät linjageometriat. Rajoitteet säilyvät paikoillaan, kun suunnittelussa käytetään best fit -menetelmää, risteyskohtiin perustuvaa PI-menetelmää tai erittäin joustavaa elementtipohjaista menetelmää. Civil 3D myös analysoi automaattisesti vaaka- ja pystykaarteet ja vertaa niitä rajoitteisiin, kuten pysähtymis- ja ohittamisnäkyvyyteen ja ajovalojen etäisyyteen.

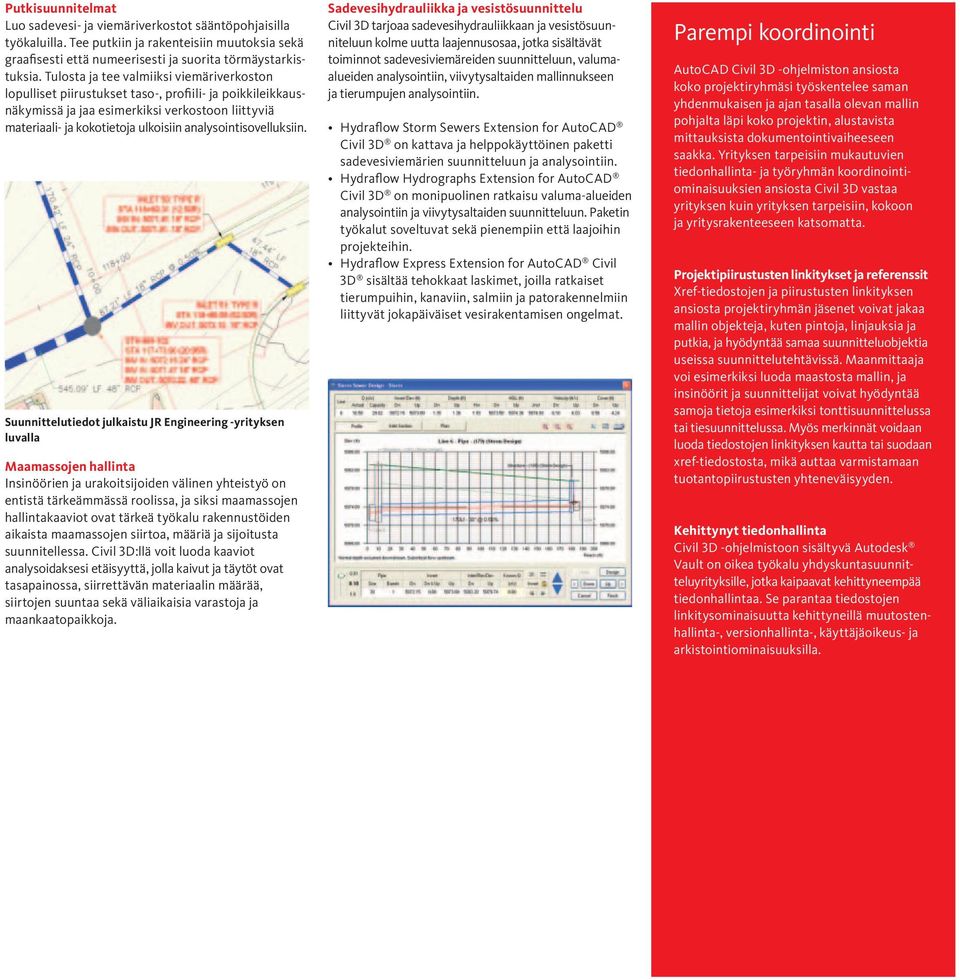

4 Putkisuunnitelmat Luo sadevesi- ja viemäriverkostot sääntöpohjaisilla työkaluilla. Tee putkiin ja rakenteisiin muutoksia sekä graafisesti että numeerisesti ja suorita törmäystarkistuksia. Tulosta ja tee valmiiksi viemäriverkoston lopulliset piirustukset taso-, profiili- ja poikkileikkausnäkymissä ja jaa esimerkiksi verkostoon liittyviä materiaali- ja kokotietoja ulkoisiin analysointisovelluksiin. Suunnittelutiedot julkaistu JR Engineering -yrityksen luvalla M a a m a s s o j e n h a lli n t a Insinöörien ja urakoitsijoiden välinen yhteistyö on entistä tärkeämmässä roolissa, ja siksi maamassojen hallintakaaviot ovat tärkeä työkalu rakennustöiden aikaista maamassojen siirtoa, määriä ja sijoitusta suunnitellessa. Civil 3D:llä voit luoda kaaviot analysoidaksesi etäisyyttä, jolla kaivut ja täytöt ovat tasapainossa, siirrettävän materiaalin määrää, siirtojen suuntaa sekä väliaikaisia varastoja ja maankaatopaikkoja. Sadevesihydrauliikka ja vesistösuunnittelu Civil 3D tarjoaa sadevesihydrauliikkaan ja vesistösuunniteluun kolme uutta laajennusosaa, jotka sisältävät toiminnot sadevesiviemäreiden suunnitteluun, valumaalueiden analysointiin, viivytysaltaiden mallinnukseen ja tierumpujen analysointiin. H yd r a fl ow Storm Sewers Extension for AutoCAD Civil 3D on kattava ja helppokäyttöinen paketti sadevesiviemärien suunnitteluun ja analysointiin. H yd r a fl ow Hydrographs Extension for AutoCAD Civil 3D on monipuolinen ratkaisu valuma-alueiden analysointiin ja viivytysaltaiden suunnitteluun. Paketin työkalut soveltuvat sekä pienempiin että laajoihin projekteihin. H yd r a fl ow Express Extension for AutoCAD Civil 3D sisältää tehokkaat laskimet, joilla ratkaiset tierumpuihin, kanaviin, salmiin ja patorakennelmiin liittyvät jokapäiväiset vesirakentamisen ongelmat. Parempi koordinointi AutoCAD Civil 3D -ohjelmiston ansiosta koko projektiryhmäsi työskentelee saman yhdenmukaisen ja ajan tasalla olevan mallin pohjalta läpi koko projektin, alustavista mittauksista dokumentointivaiheeseen saakka. Yrityksen tarpeisiin mukautuvien tiedonhallinta- ja työryhmän koordinointiominaisuuksien ansiosta Civil 3D vastaa yrityksen kuin yrityksen tarpeisiin, kokoon ja yritysrakenteeseen katsomatta. Projektipiirustusten linkitykset ja referenssit Xref-tiedostojen ja piirustusten linkityksen ansiosta projektiryhmän jäsenet voivat jakaa mallin objekteja, kuten pintoja, linjauksia ja putkia, ja hyödyntää samaa suunnitteluobjektia useissa suunnittelutehtävissä. Maanmittaaja voi esimerkiksi luoda maastosta mallin, ja insinöörit ja suunnittelijat voivat hyödyntää samoja tietoja esimerkiksi tonttisuunnittelussa tai tiesuunnittelussa. Myös merkinnät voidaan luoda tiedostojen linkityksen kautta tai suodaan xref-tiedostosta, mikä auttaa varmistamaan tuotantopiirustusten yhteneväisyyden. Ke h it t y ny t t i e d o n h a lli n t a Civil 3D -ohjelmistoon sisältyvä Autodesk Vault on oikea työkalu yhdyskuntasuunnitteluyrityksille, jotka kaipaavat kehittyneempää tiedonhallintaa. Se parantaa tiedostojen linkitysominaisuutta kehittyneillä muutostenhallinta-, versionhallinta-, käyttäjäoikeus- ja arkistointiominaisuuksilla.

5 Tehokkaampi dokumentointi Rakennusdokumenttien luonti on useimpien yhdyskuntasuunnitte luprojektien viimeinen työvaihe. Prosessin vaiheista juuri dokumentointi vie runsaasti aikaa, ja siinä sattuu helposti virheitä. Piirtotyylit ja -standardit Civil 3D sisältää laajan kirjaston maakohtaisia CAD-tyylejä piirustuksen ulkoasun täydelliseen hallintaan. Tyyleillä säädetään niin väriä, viivatyyppiä, korkeuskäyrien väliä kuin merkintöjäkin. Lisäksi Civil 3D tarjoaa mahdollisuuden organisaatiokohtaisten tyylien ja standardien räätälöintiin. Tu o t a n to p ii r u s tu k s e t Luo automaattisesti tuotantopiirustukset, kuten merkinnöillä varustetut poikkileikkaukset, pituusleikkaukset sekä tasaussuunnitelmat. Mikä tärkeintä, referenssien ja piirustusten linkityksen avulla tuotantopiirustukset voidaan luoda useamman piirustuksen pohjalta. Lopputuloksena on työnkulku, jossa tuotantopiirustuksissa hyödynnetään yhtä osaa mallista. Jos malliin tehdään muutoksia, piirustusten päivittäminen käy käden käänteessä. Piirustusten luominen Civil 3D sisältää kattavat työkalut, joilla luot piirustuksistasi ja leikkauksista tulosteet. AutoCAD Sheet Set Manageriin integroitu Plans Production -wizard automatisoi tulosteiden layoutin asemoimalla arkit ja kohdistusviivat linjausten mukaan ja luo sitten piirustukset ja leikkaukset layoutin pohjalta. Lopputuloksena saadaan sarja piirustuksia, jotka ovat valmiita lopullisia merkintöjä ja tulostusta varten. Merkinnät Civil 3D:ssä merkinnät johdetaan referenssien kautta suoraan objekteista ja ne päivittyvät automaattisesti suunnitelmaa muutettaessa. Lisäksi merkinnät reagoivat automaattisesti muutoksiin piirustuksen mittakaavassa ja näkymäsuunnassa: kun käännät piirustusta tai muutat näyttöikkunan tulostusskaalaa, kaikki merkinnät päivittyvät välittömästi. Suunnittelutiedot JR Engineering -yrityksen luvalla D o k u m e n t it Civil 3D luo dokumentit joustavasti suoraan reaaliajassa, ja koska tiedot johdetaan suoraan mallista, dokumentit päivittyvät dynaamisesti. Saat siis palautteen heti kun suunnitelmaan tehdään muutoksia. K a r t t a k i r j a t Sheet Set Managerin yhteyteen suunniteltu karttakirjatoiminto jakaa projektisi karttalehdiksi luoden piirustuskokonaisuudesta kartat selityksineen. Ominaisuus soveltuu ihanteellisesti johtokarttojen, tasaussuunnitelmien tai jopa poikkileikkauspiirustusten tulostukseen. Civil 3D -ohjelmistolla laadimme tuotantopiirustukset merkittävästi, jopa 27 prosenttia nopeammin. Kunhan oppimisprosessi on ohitse, odotamme ajansäästön nousevan 40 prosenttiin. J. C. Davis Project Manager David Evans and Associates, Inc. Visualisointi Useimmissa yhdyskuntasuunnitteluprojekteissa suunnitelmat täytyy esitellä päättäjille ja rahoittaville tahoille. Esitysten valmistelu vie usein runsaasti aikaa, eikä se liity itse suunnitteluprosessiin. Civil 3D:n integroiduilla työkaluilla luot 3D-havainnekuvat suoraan mallista. Voit myös julkaista suunnitelmasi Google Earth -karttaohjelmassa ja esitellä siten kätevästi, miten suunnitelmat istuvat ympäröivään maisemaan. Kuva JR Engineering -yrityksen luvalla Suunnitelmien tarkistaminen Suunnittelusta rakennusvaiheeseen etenevä prosessi on nykyään hyvinkin monimutkainen. Usein myös sellaisten henkilöiden, jotka eivät käytä CADohjelmistoja, on osallistuttava suunnitelmien tarkistamiseen. Julkaisemalla suunnitelmat DWF tiedostomuotoon digitaalinen tarkistusprosessi saadaan ulotettua koko työryhmään. Kuva Tibi Architects ja RDV Systems -yritysten luvalla

6 Meille AutoCAD Civil 3D:n suurin etu on tulevina vuosina toteutuva sijoitetun pääoman tuotto. Ohjelmisto ei ole ainoastaan nostanut yrityksemme sisäistä suunnittelutehokkuutta ja parantanut valmiuksiamme luoda asiakkaille näyttäviä esityksiä, vaan se myös nostaa RSG:n seuraavan sukupolven yhdyskuntasuunnittelijoiden joukkoon. Amy Eidemiller Managing Principal RGS Pyydä lisätietoja tai hanki Hyödynnä maailmanlaajuista asiantuntijaverkostoa, jolla on tarjota laaja tietämys tuotteista ja toimialastasi sekä hyödyllistä lisäarvoa. AutoCAD Civil 3D -ohjelmistoa myyvät Autodesk Premier Solutions Providerit ja Autodeskin valtuuttamat jälleenmyyjät. Lähimmän jälleenmyyjän löydät osoitteesta Lisätietoja AutoCAD Civil 3D -ohjelmistosta saat osoitteesta Autodesk AB Box SE Göteborg Ruotsi Puh A u to d e s k i n p a l ve l u t j a tu k i Maksimoi sijoituksesi tuotto ja optimoi tuottavuus hyödyntämällä Autodeskin ja yhteistyökumppanien tarjoamia innovatiivisia hankintamahdollisuuksia, kumppanuustuotteita, palveluja, tukea ja koulutusta. Kyseiset tuotteet ja palvelut on kehitetty juuri siksi, että pääset nopeasti vauhtiin ja pysyt kilpailijoidesi edellä alasta riippumatta. Lisätietoja saat osoitteesta A u to d e s k S u b s c r i p t i o n Solmi Autodesk Subscription -ylläpitosopimus hyödyntääksesi paremman tuottavuuden, etukäteen tiedossa oleva ohjelmistobudjetin ja yksinkertaisemman lisenssinhallinnan edut. Saat käyttöösi kaikki Autodesk-ohjelmistoosi sopimuksesi voimassaoloaikana julkaistut ohjelmistopäivitykset ja tärkeät tuoteparannukset ja pääset hyödyntämään Subscription-asiakkaita koskevia laajennettuja lisenssiehtoja. Autodesk Subscription - sopimuksen tarjoamat apuvälineet, kuten Autodeskin teknisten asiantuntijoiden suora internet-tuki ja omaan tahtiin suoritettavat e-learning-oppitunnit, auttavat kehittämään taitojasi ja optimoimaan ohjelmistoinvestointisi tuoton. Lisätietoja saat osoitteesta Autodesk, AutoCAD, Civil 3D ja DWF ovat Autodesk Inc:in tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tuotemerkit, tuotenimet ja tavaramerkit kuuluvat niiden haltijoille. Autodesk pidättää oikeuden tehdä milloin tahansa ilman ennakkoilmoitusta muutoksia tuotevalikoimaan ja teknisiin tietoihin eikä vastaa dokumentissa mahdollisesti esiintyvistä paino- tai graafisista virheistä Autodesk, Inc. Kaikki oikeudet pidätetään
