Pesukone. fi - FI. Käyttöohje PW 6163 PW 6243 PW 6323

Transkriptio

1 Käyttöohje Pesukone PW 6163 PW 6243 PW 6323 fi - FI Lue ehdottomasti tämä käyttöohje ennen koneen asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja koneesi rikkoontumisen. M.-Nr

2 2 M.-Nr

3 Sisällysluettelo Sisällysluettelo Tärkeitä turvallisuusohjeita Pidä huolta ympäristöstäsi Laitteen osat Käyttövalitsimien toiminta - epäpuhdas puoli Käyttövalitsimien toiminta - puhdas puoli Pikakäyttöohje Pesu Pyykin esivalmistelu Enimmäistäyttömäärät Pesuaineen annostus Pesuaineen annostus Ohjelman valinta Luukun avaaminen ohjelman päätyttyä epäpuhtaalta puolelta Luukun avaaminen ohjelman päätyttyä puhtaalta puolelta Pyykin peseminen korttikäytössä Kortti tiettyä pyykkierää varten Lisätoiminnot Kielen valinta Ajastin Ohjelman pysäyttäminen Ohjelman lopettaminen Ohjelmien ohittaminen tai toistaminen Valinnaiset moduulit Nestemäisten aineiden annostus Huippukuormitussuoja Lähetinmoduuli Käyttötiedot Punnitusjärjestelmä Pesuveden näytteenottoaukko Vianetsintä Sähkökatkotilanteet, luukun avaaminen hätätilanteissa Virheilmoitukset Huolto Puhdistus ja hoito Arvokilvien merkkien selitykset Melupäästöt Ohjeita asentajalle Asennus ja koneen kiinnittäminen Kuljetustuki Punnitusjärjestelmän kuljetustuki Vesiliitännät Annostettavien aineiden liitännät sekoituskotelossa Sähköliitäntä Annostuspumppujen liittäminen Höyryliitäntä M.-Nr

4 Tärkeitä turvallisuusohjeita Koneessa näkyvien turvallisuusohjeiden ja varoitusten selitykset Lue koneen käyttöohje. Lue ohjeet, esim. asennusohjeet. Varoitus, kuuma pinta. Varoitus, suurjännite jopa 1000 V. Maadoitus Lue tämä käyttöohje huolellisesti ennen kuin alat käyttää pesukonetta. Perehtymällä käyttöohjeeseen vältät mahdolliset vahingot ja pesukoneen rikkoontumisen. Huolehdi siitä, että kaikki pesukonetta käyttävät henkilöt perehtyvät pesukoneen käyttöohjeeseen sekä näihin turvallisuusohjeisiin. Pesukoneen asianmukainen käyttö ~Käytä tätä pesukonetta vain sellaisen pyykin pesemiseen, joka ei sisällä vaarallisia tai helposti syttyviä aineita. ~Pesukone on tarkoitettu ainoastaan sellaisten tekstiilien pesuun, joiden hoito-ohjeessa sallitaan vesipesu. ~Desinfiointimenetelmää valittaessa on käytettävä sellaisia lämpötiloja, vaikutusaikoja, ainepitoisuuksia ja tarvittaessa desinfiointiaineita, jotka takaavat tarvittavan infektiosuojan direktiivien vaatimusten sekä asetettujen mikrobiologisten ja hygieenisten vaatimusten mukaisesti. ~Jos pestäville tuotteille asetetaan erityisen tiukkoja vaatimuksia, esimerkiksi huuhtelutuloksen, hiukkasista puhdistumisen, tekstiilin kosteudenpitävyyden ja läpäisemättömyyden suhteen, käytettävän menetelmän on oltava validoitu kyseistä tarkoitusta varten ja käyttäjän on varmistettava puhdistustulos säännöllisin laatumittauksin. ~Pesukonetta ei saa missään tapauksessa käyttää kemialliseen pesuun! Useimmat kemialliseen pesuun tarkoitetut puhdistusaineet, kuten pesubensiini, ovat räjähdysherkkiä. ~Älä käytä äläkä säilytä bensiiniä, paloöljyä tai muita helposti syttyviä aineita pesukoneen läheisyydessä. Älä myöskään käytä pesukoneen kansilevyä tällaisten aineiden laskutasona. Palo- ja räjähdysvaara! ~Jos konetta käytetään suurtalouskäytössä, konetta saa käyttää vain koneen käyttöön perehtynyt/koulutettu henkilökunta. Tekninen sähköturvallisuus ~Pesukoneen asennus on jätettävä valtuutetun Miele-huoltoliikkeen tehtäväksi. ~Laitteen sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun ja maadoitettuun sähköliitäntään. Maadoitus on koneen käyttöturvallisuuden kannalta välttämätöntä. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Valmistaja ei vastaa vahingoista, jotka johtuvat koneen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun sähköliitäntään. ~Älä koskaan vahingoita, irrota tai jätä huomiotta pesukoneen turvarakenteita tai ohjauslaitteita. ~Koneita, joiden käyttövalitsimet tai johtojen eristykset ovat vahingoittuneet, ei saa käyttää ennen kuin vika on korjattu. ~Kun pesukoneen asennus ja liitännät on tehty, kaikki koneesta puretut ulkoiset osat on kiinnitettävä ehdottomasti takaisin paikoilleen. Koneen sähköäjohtaviin tai liikkuviin osiin koskeminen voi olla hengenvaarallista. ~Laite on kytketty pois sähköverkosta vasta, kun pääkytkin tai sulake on kytketty pois päältä. ~Jätä sähkö- tai höyrylämmitteisen pesukoneen asennus ja korjaus aina ammatti-ihmisen tehtäväksi. Asiattomista korjauksista voi aiheutua vaaratilanteita koneen käyttäjälle. 4 M.-Nr

5 Tärkeitä turvallisuusohjeita ~Rikkinäiset koneen osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain näin voimme taata laitteen turvallisen toiminnan. ~Tarkista vedenottoletkujen kunto säännöllisesti. Huolellinen valmistus ja parhaat materiaalitkaan eivät poista vanhenemisen vaikutuksia. Murtumien, taitteiden, pullistumien tai vastaavien vaurioiden vuoksi letkuihin voi syntyä halkeamia, joista valuu vettä. Tarkista siksi vedenottoletkujen kunto säännöllisesti. Vaihda letkut ja liittimet tarvittaessa uuteen, niin estät ajoissa mahdolliset vesivahingot. Koneen turvallinen käyttö ~Henkilöt, jotka eivät pysty käyttämään pesukonetta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä pesukoneen toiminnasta, eivät saa käyttää tätä konetta ilman vastuullisen henkilön valvontaa tai opastusta. ~Älä anna lasten leikkiä pesukoneessa, sen päällä äläkä edes sen läheisyydessä. Älä missään tapauksessa anna lasten yksinään käyttää pesukonetta. ~Kun käytät kuumia pesulämpötiloja, muista että myös luukun lasi ja luukku kuumenevat. Pidä siksi lapset loitolla pesukoneen luukusta ja luukun lasista pesukoneen ollessa käynnissä. ~Sulje rummun luukku jokaisen käyttökerran jälkeen. Tällä tavoin: lapset eivät pääse ryömimään pesukoneen sisään tai piilottamaan esineitä pesukoneeseen. kotieläimet eivät pääse kiipeämään pesurummun sisään. ~Jos kätesi joutuvat luukun saranoiden väliin, tästä voi aiheutua puristus- tai viiltovammoja. ~Täyttöluukun pitää mahtua avautumaan kokonaan. Sen avautumiselle ei saa olla oven kaltaisia esteitä tai muita rakennuskohtaisia esteitä. ~Tarkista aina, että pesurumpu on kokonaan pysähtynyt ennen kuin kosket siihen. Muuten voit loukata itsesi. ~Tässä kuvatut menetelmät ja koneet eivät ole direktiivin tarkoittamia lääkinnällisiä tuotteita. Tutustu vihkosessa "Ohjelmien kuvaus" esitettyihin ohjelmakuvauksiin ja ohjelmissa käytettäviin menetelmiin. ~Käyttäjän on itse varmistettava käytetyn (Saksan infektiosuojalain, 18 IFSG, luettelon mukaisen) desinfiointimenetelmän, joko lämpödesinfioinnin tai kemiallisen lämpödesinfioinnin desinfiointitulos. Menetelmä tulee testata ja dokumentoida säännöllisesti joko lämpösähköisesti käyttämällä loggeriyksikköä tai bakteriologisesti käyttämällä bioindikaattoreita. Käyttäjän on kiinnitettävä erityistä huomiota menetelmän parametrien, eli desinfiointilämpötilan ylläpitoajan ja kemiallisessa lämpödesinfioinnissa myös pesuliuoksen pesuainepitoisuuden ylläpitämiseen. Desinfiointiohjelmia ei saa keskeyttää, sillä desinfiointi saattaa jäädä puutteelliseksi. ~Pestävän pyykin desinfiointi sisältyy vain ohjelmiin, joissa on desinfiointivaihe. Muissa ohjelmissa pyykkiä ei desinfioida. Jos pesty, mutta desinfioimaton pyykki tyhjennetään koneen puhtaalta puolelta, pyykki voi olla edelleen kontaminoitunutta tai tartuntavaarallista. Desinfioimattoman pyykin tyhjennys puhtaalta puolelta tapahtuu tällöin käyttäjän omalla vastuulla. ~Pesukoneesta tuleva poistovesi sisältää pesuliuosta eikä ole juomakelpoista! Johda poistovesi tarkoitukseen sopivaan poistovesijärjestelmään. ~Pesukoneen saa jättää käymään ilman valvontaa vain silloin kun sen välittömässä läheisyydessä on lattiakaivo. M.-Nr

6 Tärkeitä turvallisuusohjeita ~Desinfiointi- ja puhdistusaineet sisältävät usein klooripitoisia yhdisteitä. Jos tällaiset aineet pääsevät kuivumaan teräksisille pinnoille, yhdisteistä syntyvät kloridit voivat aiheuttaa teräksisen pinnan ruostumista. Suojaat konetta parhaiten korroosiovaurioilta, kun käytät kloorittomia pesuaineita sekä pesuun/desinfiointiin että teräksisten pintojen puhdistukseen. Jos olet epävarma, tarkista pesuaineen klooripitoisuus suoraan aineen valmistajalta. Jos klooripitoisia aineita kuitenkin joutuu teräspinnoille, puhdista pinta vedellä ja kuivaa pinta lopuksi kuivalla liinalla. ~Kun käytät apuaineita tai erikoistuotteita, tai kun yhdistelet näitä aineita toisiinsa, noudata ehdottomasti valmistajan käyttöohjeita. Käytä kutakin ainetta vain valmistajan ilmoittamaan käyttötarkoitukseen, jotta vältyt mahdollisilta materiaalivahingoilta ja voimakkailta kemiallisilta reaktioilta. Jos olet epävarma, tarkista aina suoraan aineen valmistajalta, voiko tuotetta käyttää pesukoneessa. ~Kemiallisten apuaineiden (esim. pesuaineiden) käyttösuositus ei merkitse sitä, että pesukoneen valmistaja olisi vastuussa kemiallisen aineen vaikutuksista pestäviin tekstiileihin ja itse pesukoneeseen. Ota huomioon, että apuaineiden kemialliset muutokset, joista ainevalmistaja ei ole tiedottanut erikseen, voivat myös vaikuttaa pesutulokseen. ~Käytä ainoastaan konepesuun soveltuvia värjäys- tai värinpoistoaineita. Noudata ehdottomasti näiden aineiden käyttö- ja annostusohjeita. ~Tarkista biologisten öljyjen tai rasvojen tahraamien pyykkien puhdistustulos erityisen tarkasti. Jos tällaisia tekstiilejä ei ole pesty tarpeeksi hyvin, ne voivat syttyä palamaan kuivausprosessin aikana. Käytä tällaisen pyykin pesuun erikoispesuaineita tai erikoispesuohjelmia. ~Pesukonetta ei saa koskaan puhdistaa korkeapainepesurilla tai suihkuttamalla vettä koneen päälle. Lisävarusteiden käyttö ~Tässä koneessa saa käyttää ainoastaan Mielen hyväksymiä lisävarusteita ja varaosia. Muussa tapauksessa koneen takuuehdot ja tuotevastuu raukeavat. 6 M.-Nr

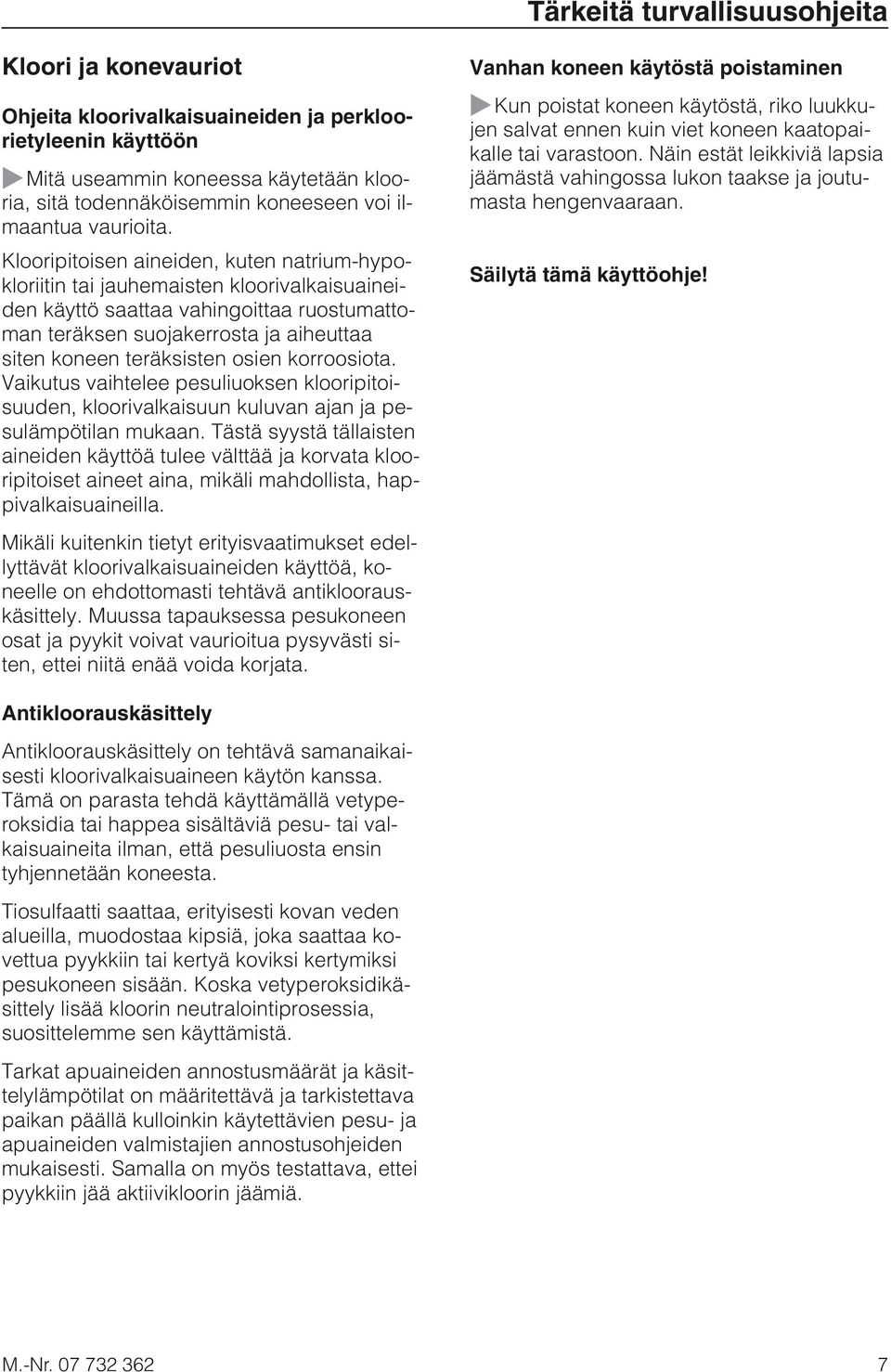

7 Tärkeitä turvallisuusohjeita Kloori ja konevauriot Ohjeita kloorivalkaisuaineiden ja perkloorietyleenin käyttöön ~Mitä useammin koneessa käytetään klooria, sitä todennäköisemmin koneeseen voi ilmaantua vaurioita. Klooripitoisen aineiden, kuten natrium-hypokloriitin tai jauhemaisten kloorivalkaisuaineiden käyttö saattaa vahingoittaa ruostumattoman teräksen suojakerrosta ja aiheuttaa siten koneen teräksisten osien korroosiota. Vaikutus vaihtelee pesuliuoksen klooripitoisuuden, kloorivalkaisuun kuluvan ajan ja pesulämpötilan mukaan. Tästä syystä tällaisten aineiden käyttöä tulee välttää ja korvata klooripitoiset aineet aina, mikäli mahdollista, happivalkaisuaineilla. Mikäli kuitenkin tietyt erityisvaatimukset edellyttävät kloorivalkaisuaineiden käyttöä, koneelle on ehdottomasti tehtävä antikloorauskäsittely. Muussa tapauksessa pesukoneen osat ja pyykit voivat vaurioitua pysyvästi siten, ettei niitä enää voida korjata. Vanhan koneen käytöstä poistaminen ~Kun poistat koneen käytöstä, riko luukkujen salvat ennen kuin viet koneen kaatopaikalle tai varastoon. Näin estät leikkiviä lapsia jäämästä vahingossa lukon taakse ja joutumasta hengenvaaraan. Säilytä tämä käyttöohje! Antikloorauskäsittely Antikloorauskäsittely on tehtävä samanaikaisesti kloorivalkaisuaineen käytön kanssa. Tämä on parasta tehdä käyttämällä vetyperoksidia tai happea sisältäviä pesu- tai valkaisuaineita ilman, että pesuliuosta ensin tyhjennetään koneesta. Tiosulfaatti saattaa, erityisesti kovan veden alueilla, muodostaa kipsiä, joka saattaa kovettua pyykkiin tai kertyä koviksi kertymiksi pesukoneen sisään. Koska vetyperoksidikäsittely lisää kloorin neutralointiprosessia, suosittelemme sen käyttämistä. Tarkat apuaineiden annostusmäärät ja käsittelylämpötilat on määritettävä ja tarkistettava paikan päällä kulloinkin käytettävien pesu- ja apuaineiden valmistajien annostusohjeiden mukaisesti. Samalla on myös testattava, ettei pyykkiin jää aktiivikloorin jäämiä. M.-Nr

8 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkausmateriaalit on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalin kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Koneen toimittaja huolehtii yleensä kuljetuspakkauksen talteenotosta.,pidä kaikki pakkausmateriaalit, kuten käärintäkelmut ja muovipussit lasten ulottumattomissa. Tukehtumisen vaara. Vanhan koneen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä koneiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia koneita sekajätteen mukana. Energiansäästövihjeitä Käytä hyväksesi kunkin ohjelman enimmäistäyttömäärä. Kun noudatat näitä ohjeita, käytät pesukonettasi mahdollisimman energiataloudellisesti. Koneen vajaatäyttö on epätaloudellista. Jos täytät koneen liian täyteen, pesutulos heikkenee. Linkoa pyykki mahdollisimman suurella linkousnopeudella, niin pyykin kuivaus kuivausrummussa kuluttaa mahdollisimman vähän aikaa ja energiaa. Jos pyykin viimeisessä huuhtelussa on käytetty lämmintä vettä, pyykin jäännöskosteus on normaalia pienempi ja pyykki on jo valmiiksi lämmintä, kun käsittelet sitä kuivausrummussa tai kuumamankelissa. Tämä lyhentää pyykin kuivumisaikaa ja säästää siten energiaa. Noudata pesuaineen valmistajan annostusohjeita. Annostusmäärään vaikuttavat pyykin määrä, veden kovuus sekä pyykin likaisuus. Valitse pyykkierälle sopivimmat ohjelmat (esipesu, tehopesu) sekä lämpötilat. Vie sen sijaan vanhat koneet oman kuntasi sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Pidä huolta että säilytät koneen poissa lasten ulottuvilta ennen kuin viet sen keräyspisteeseen. 8 M.-Nr

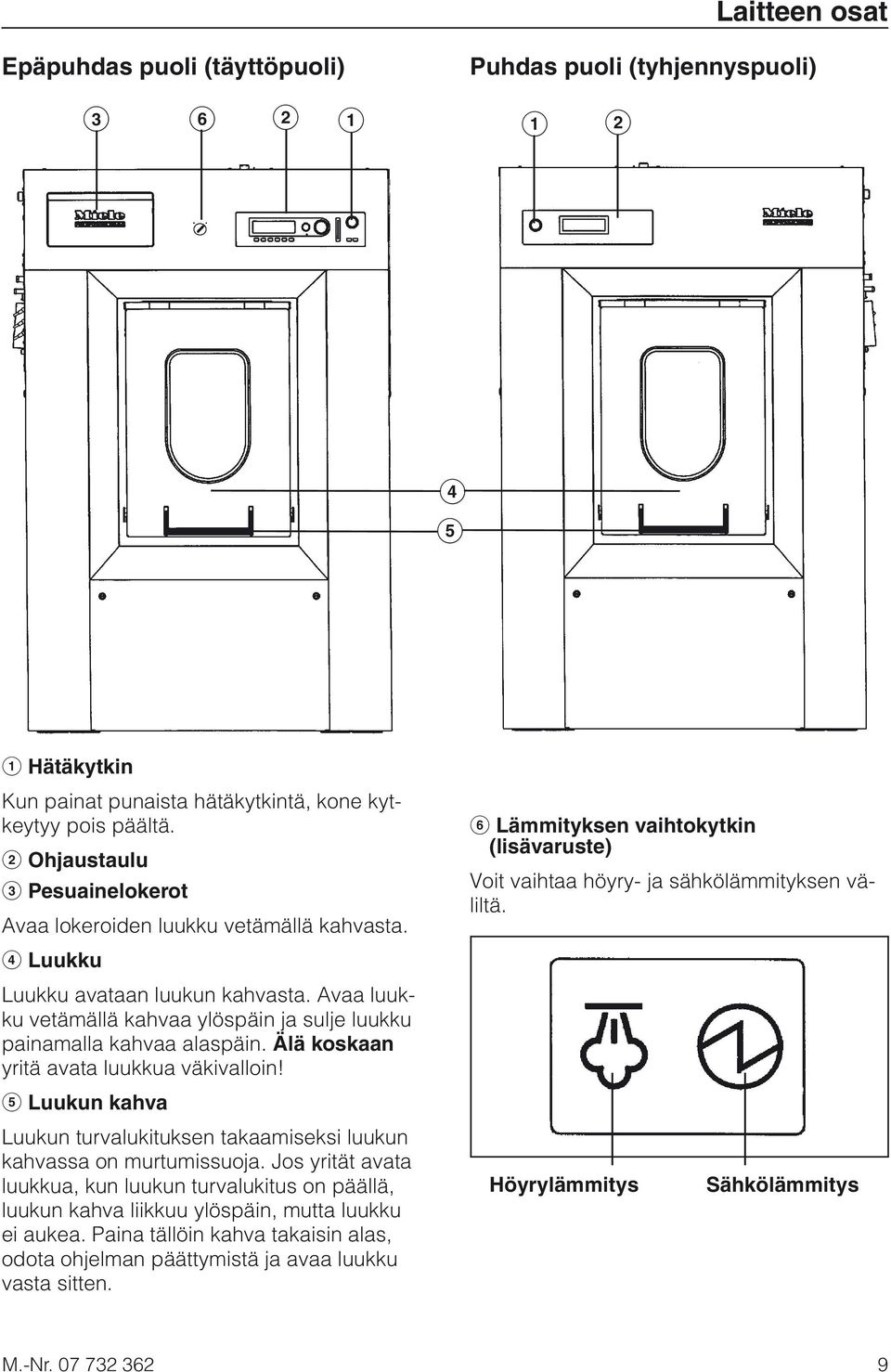

9 Laitteen osat Epäpuhdas puoli (täyttöpuoli) Puhdas puoli (tyhjennyspuoli) c f b a a b d e a Hätäkytkin Kun painat punaista hätäkytkintä, kone kytkeytyy pois päältä. b Ohjaustaulu c Pesuainelokerot Avaa lokeroiden luukku vetämällä kahvasta. d Luukku Luukku avataan luukun kahvasta. Avaa luukku vetämällä kahvaa ylöspäin ja sulje luukku painamalla kahvaa alaspäin. Älä koskaan yritä avata luukkua väkivalloin! e Luukun kahva Luukun turvalukituksen takaamiseksi luukun kahvassa on murtumissuoja. Jos yrität avata luukkua, kun luukun turvalukitus on päällä, luukun kahva liikkuu ylöspäin, mutta luukku ei aukea. Paina tällöin kahva takaisin alas, odota ohjelman päättymistä ja avaa luukku vasta sitten. f Lämmityksen vaihtokytkin (lisävaruste) Voit vaihtaa höyry- ja sähkölämmityksen väliltä. Höyrylämmitys Sähkölämmitys M.-Nr

10 Laitteen osat a b c d e f g h i Käyttövalitsimien toiminta - epäpuhdas puoli a Näyttöruutu 1 Lämpödesinfiointi 90 C 2 Lämpödesinfiointi RKI 90 C 3 Lämpökem. desinfiointi 60 C i FC A Kun kytket koneen päälle, näet ensin lyhyesti tervehdystekstin ja sitten ohjelmaluettelon. Viimeksi käynnistetty ohjelma näkyy luettelossa vaalealla pohjalla. b Toimintopainikkeet Koneen toimintatilan mukaan näitä painikkeita käytetään erilaisten toimintojen valintaan. Toiminnot näkyvät näyttöruudussa painikkeiden yläpuolella. Kun painat jotain näistä painikkeista, toiminto näkyy näytössä vaalealla pohjalla. Kun ohjelmoit koneeseen suoravalinnan, voit valita ohjelmaluettelon kuusi ensimmäistä ohjelmaa suoraan toimintopainikkeilla 1-6. c Käynnistyskytkin Kytkimen valorengas vilkkuu, kun valittu ohjelma voidaan käynnistää. Ohjelma käynnistyy, kun painat käynnistyskytkintä. Kun ohjelma on käynnistynyt, voit palauttaa tällä painikkeella näyttöruudun takaisin tilaan, jossa se oli ennen ohjelman käynnistämistä. d Optinen liitäntä PC Koneen etupuolella olevaan optiseen liitäntään voidaan liittää esim. kannettava tietokone, jolla voidaan siirtää tietoja pesukoneeseen tai päinvastoin. e Monitoimivalitsin Valitsimen avulla voit valita haluamasi kohdan näytöltä ja eri valikoista kiertämällä valitsimen ulkorengasta. Kun painat valitsimen sisäosaa, voit muuttaa valitsemaasi kohtaa näytöllä ja eri valikoissa, ja lopuksi vahvistaa valintasi painamalla valitsinta uudelleen. f Kortinlukulaite Jos kortinlukulaitteeseen työnnetään ohjelmakortti, voit käyttää ohjelmakortille tallennettuja ohjelmia. Työnnä kortti nuolen osoittamaan suuntaan. g I Virtakytkin "virta päälle" Kytkee koneen päälle. h 0 Virtakytkin "virta pois päältä" Kytkee koneen pois päältä. i Hätäkytkin Käytetään vain vaaratilanteissa. Punaista kytkintä painamalla kone kytkeytyy pois päältä. Kun vaaratilanne on ohi, hätäkytkin vapautetaan kiertämällä sitä myötäpäivään. Kun haluat jatkaa keskeytynyttä ohjelmaa, paina käynnistyspainiketta uudelleen. 10 M.-Nr

11 Laitteen osat Käyttövalitsimien toiminta - puhdas puoli Täysi versio a b a Hätäkytkin b Näyttöruutu Perusversio c d e c Hätäkytkin d Punainen merkkivalo "Ohjelma pysähtynyt" Syttyy kun ohjelma on pysähtynyt, kun ohjelma on keskeytynyt häiriön vuoksi tai kun huippukuormitussuoja on lauennut. e Vihreä merkkivalo "Ohjelma päättynyt" Merkkivalo palaa ohjelman aikana ja alkaa vilkkua, kun ohjelma on päättynyt ja kun luukun voi avata. M.-Nr

12 Laitteen osat Toimintopainikkeet Voit valita toiminnon painamalla painiketta. Voit peruuttaa toiminnon painamalla painiketta uudelleen. f Seis/Loppu Oikeanpuoleinen toimintopainike toimii lopetuskytkimenä ohjelman käynnistymisen jälkeen. Kun painat painiketta, käynnissä oleva ohjelma keskeytyy, tai keskeytetty ohjelma päättyy. +i Vaihe plus Painikkeeseen ohjelmoitu ohjelmavaihe (esim. esipesu) liittyy osaksi ohjelmaa. m Pysäytys tärkkäykseen Jos haluat tärkätä pyykin, paina tätä painiketta. k Ilman linkousta Jos et halua lingota pyykkiä huuhtelujen jälkeen, paina tätä painiketta. FC Asetukset Tällä painikkeella voit vaihtaa tilapäisesti näyttöruudun kielen toiseksi. m Ajastin Kun painat painiketta ennen ohjelman käynnistämistä, näyttöruutu ilmoittaa, että voit valita ohjelman alkamisajan. K Tiedot Kun painat painiketta, saat ohjelman tiedot näkyviin näyttöruutuun. q Vedenpoisto i Käsikäyttö Katso ohjelmointiopas. ü Ohitus/toisto Voit ohittaa meneillään olevan ohjelman ohjelmavaiheita tai uusia haluamiasi ohjelmavaiheita. A Paluu Siirtyy takaisin edelliseen näyttöruutuun. e/- Viittaus seuraavalle / edelliselle riville S Tallennus Katso ohjelmointiopas. $ Ohjelma lukittu Jos käynnistät lukitun ohjelman, et voi enää keskeyttää tai lopettaa ohjelmaa lopetuskytkimellä minuutin kuluttua ohjelman käynnistymisestä. Ohjelma päättyy puhtaalle puolelle. ) Ohjelman lukitus avattu Avaa lukitun ohjelman. ß ä Annostus Annostus pois päältä \ Käyttötiedot -> I <- Nollaus Jos täyttömäärän osoitin ei näytä lukemaa "00,0", kun pesurumpu on tyhjä, asetus palautuu nollaan tällä painikkeella. Tiedonsiirto Pääkäyttäjän kortti Kortille ei ole valmiiksi tallennettu ohjelmia. Tiedonsiirto koneen ohjausjärjestelmästä kortille ja päinvastoin, ks. ohjelmointiopasta. Kortissa on tilaa enintään 30 ohjelmalle, johon kuhunkin sisältyy 6 vaihetta. Kortin takapuolelle voidaan kirjoittaa. 12 M.-Nr

13 Pikakäyttöohje Pyykin esivalmistelu Pesukone on tarkoitettu ainoastaan sellaisten tekstiilien pesuun, joiden hoito-ohjeessa sallitaan vesipesu. ^ Tyhjennä taskut. Kytke kone päälle ja laita pyykit koneeseen ^ Paina virtakytkintä I "päälle". ^ Avaa luukku, avaa pesurumpu, laita pyykit koneeseen. ^ Sulje pesurumpu ja sulje luukku. Pesuaineen annostus Paina käynnistyskytkintä Valittuna oleva pesuohjelma käynnistyy välittömästi. Näyttöruutu ilmoittaa ohjelman päättymisestä. 2 Lämpödesinfiointi RKI Ohjelma päättynyt. Poista pyykki - PUHDAS PUOLI m FC A Perusversio: Kun ohjelma on päättynyt, vihreä merkkivalo "Ohjelma päättynyt" vilkkuu puhtaalla puolella. Lukitut ohjelmat päättyvät puhtaalle puolelle, lukitsemattomat ohjelmat epäpuhtaalle puolelle. ^ Avaa luukku ohjelman päätyttyä vetämällä luukun kahvasta, avaa pesurumpu ja ota pyykit pois koneesta. Jollet enää jatka pesemistä toisella pesuohjelmalla: ^ Sulje pesurumpu ja puhtaan puolen luukku. ^ Annostele pesuaine varsinaista pesua varten lokeroon j, esipesua varten lokeroon i, huuhteluaine lokeroon p, ja muut nestemäiset apuaineet takimmaiseen lokeroon p (kun sen toiminta on ohjelmoitu ohjelmaan). Kun luukku on suljettu puhtaalta puolelta, pesurumpu kääntyy automaattisesti epäpuhtaalle puolelle. ^ Kytke pesukone pois päältä virtakytkimellä 0 "virta pois päältä". 1 Lämpödesinfiointi 90 C 2 Lämpödesinfiointi RKI 90 C 3 Lämpökem. desinfiointi 60 C i FC A ^ Valitse ohjelma ohjelmaluettelosta kiertämällä monitoimivalitsinta. M.-Nr

14 Pesu Ainoastaan Mielen valtuuttama huoltoliike saa asentaa pesukoneen toimintakuntoon. Pyykin esivalmistelu ^ Avaa koneen vesihanat ja valitun lämmitystavan mukaan mahdolliset höyryventtiilit. ^ Kytke koneen pääkytkin päälle (seinässä). ^ Kytke kone päälle painamalla virtakytkintä I "virta päälle". Miele PROFESSIONAL PW 6xx3 Tervetuloa Näyttöön ilmestyy tervehdysteksti. 1 Lämpödesinfiointi 90 C 2 Lämpödesinfiointi RKI 90 C 3 Lämpökem. desinfiointi 60 C i FC A ^ Tyhjennä taskut. Metalliesineet (esim. kolikot, naulat ja ruuvit) voivat vahingoittaa pyykkiäsi sekä pesurumpua ja -allasta. Tämän jälkeen näyttöön ilmestyy ohjelmaluettelo (viimeksi käynnistetty ohjelma näkyy vaalealla pohjalla). Voit valita haluamasi ohjelman kiertämällä monitoimivalitsinta ja käynnistää ohjelman välittömästi painamalla käynnistyskytkintä. Enimmäistäyttömäärät (kuivaa pyykkiä) PW 6163 PW 6243 PW 6323 enint. 16 kg enint. 24 kg enint. 32 kg 14 M.-Nr

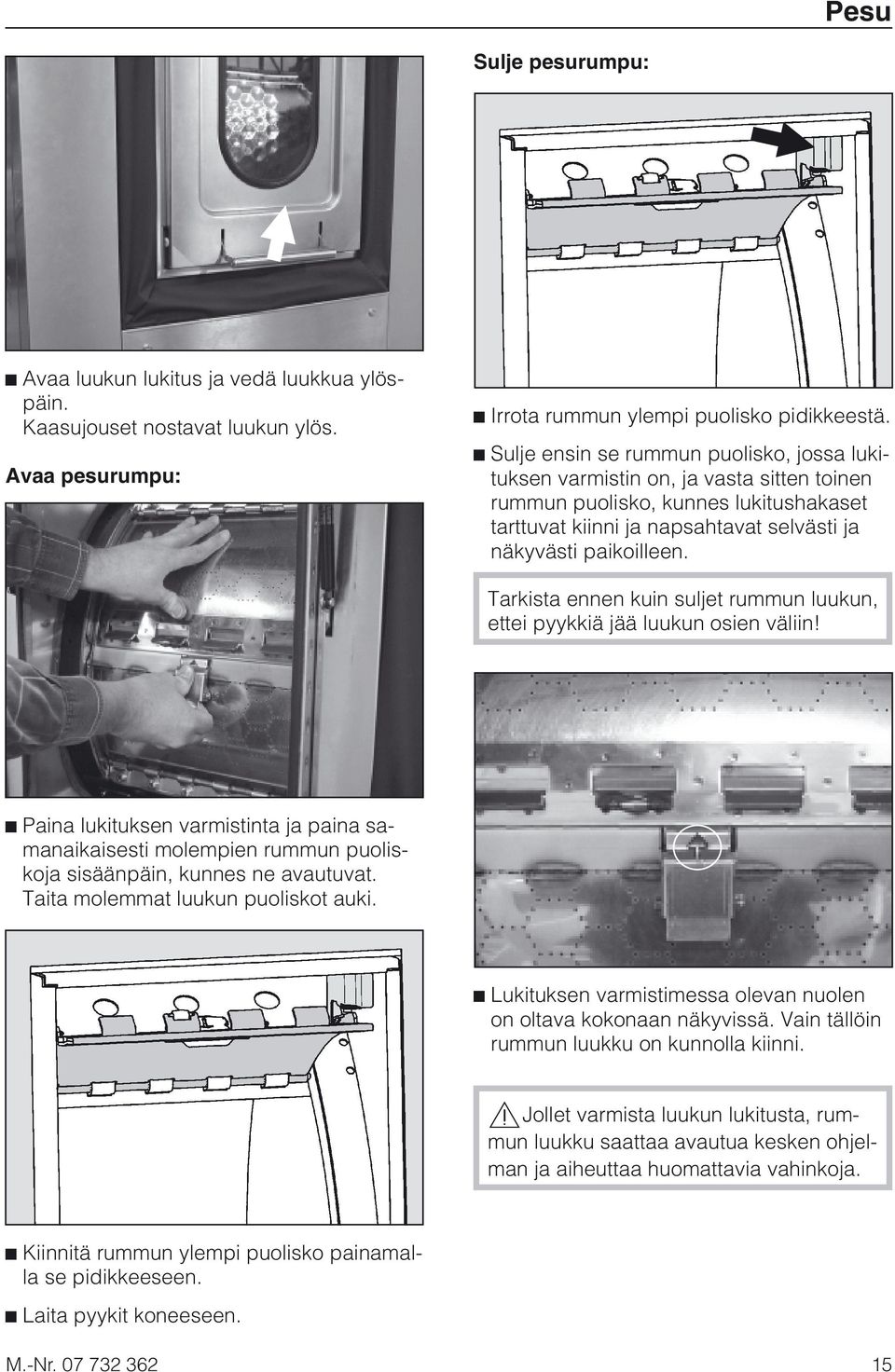

15 Pesu Sulje pesurumpu: ^ Avaa luukun lukitus ja vedä luukkua ylöspäin. Kaasujouset nostavat luukun ylös. Avaa pesurumpu: ^ Irrota rummun ylempi puolisko pidikkeestä. ^ Sulje ensin se rummun puolisko, jossa lukituksen varmistin on, ja vasta sitten toinen rummun puolisko, kunnes lukitushakaset tarttuvat kiinni ja napsahtavat selvästi ja näkyvästi paikoilleen. Tarkista ennen kuin suljet rummun luukun, ettei pyykkiä jää luukun osien väliin! ^ Paina lukituksen varmistinta ja paina samanaikaisesti molempien rummun puoliskoja sisäänpäin, kunnes ne avautuvat. Taita molemmat luukun puoliskot auki. ^ Lukituksen varmistimessa olevan nuolen on oltava kokonaan näkyvissä. Vain tällöin rummun luukku on kunnolla kiinni.,jollet varmista luukun lukitusta, rummun luukku saattaa avautua kesken ohjelman ja aiheuttaa huomattavia vahinkoja. ^ Kiinnitä rummun ylempi puolisko painamalla se pidikkeeseen. ^ Laita pyykit koneeseen. M.-Nr

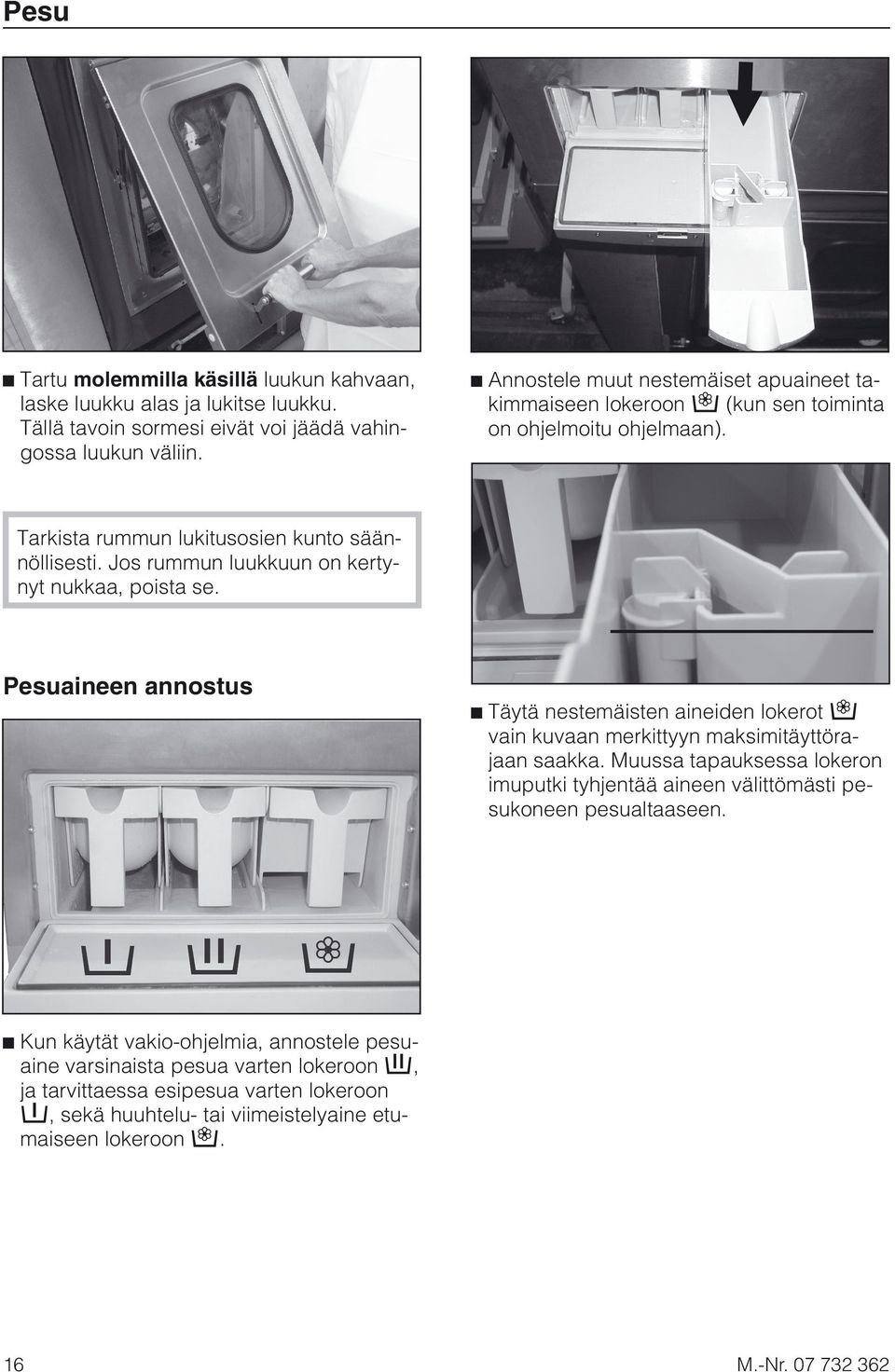

16 Pesu ^ Tartu molemmilla käsillä luukun kahvaan, laske luukku alas ja lukitse luukku. Tällä tavoin sormesi eivät voi jäädä vahingossa luukun väliin. ^ Annostele muut nestemäiset apuaineet takimmaiseen lokeroon p (kun sen toiminta on ohjelmoitu ohjelmaan). Tarkista rummun lukitusosien kunto säännöllisesti. Jos rummun luukkuun on kertynyt nukkaa, poista se. Pesuaineen annostus ^ Täytä nestemäisten aineiden lokerot p vain kuvaan merkittyyn maksimitäyttörajaan saakka. Muussa tapauksessa lokeron imuputki tyhjentää aineen välittömästi pesukoneen pesualtaaseen. ^ Kun käytät vakio-ohjelmia, annostele pesuaine varsinaista pesua varten lokeroon j, ja tarvittaessa esipesua varten lokeroon i, sekä huuhtelu- tai viimeistelyaine etumaiseen lokeroon p. 16 M.-Nr

17 Pesu Valkaisuaine Pesuaineen annostus Valkaise vain tekstiilejä, joiden hoito-ohjeessa sallitaan kloorivalkaisu x. Vältä pesuaineen yliannostusta, sillä se lisää vaahdonmuodostusta. Käytä vain matalavaahtoisia pesuaineita. Noudata aina pesuainevalmistajan ohjeita. Annostusmäärään vaikuttavat: pyykin määrä vedenkovuus pyykin likaisuus Annostusmäärä Annostele nestemäinen valkaisuaine ainoastaan sille varattuun lokeroon. Vain tällä tavoin valkaisuaine huuhtoutuu oikeassa vaiheessa pyykkiin, toisen huuhtelun aikana (kylmävalkaisu). Kirjopyykkiä voit valkaista ainoastaan silloin, kun vaatteen hoito-ohjeessa on ilmoitettu tekstiilin olevan värinkestävä ja kun hoito-ohjeessa nimenomaan sallitaan kloorivalkaisu. Kloorivalkaisua varten pesukoneeseen on ohjelmoitava kolmas huuhtelu (ks. Profitronic-ohjelmointiopas.),Mitä useammin koneessa käytetään Noudata pesuaineen valmistajan annostusohjeita ja annostele pesuainetta vesijohtoveden kovuusasteen mukaan. Vedenkovuustaulukko Kovuus alue Veden laatu I II pehmeä keskikova kova erittäin kova III IV Kemiall. kovuus mmol/l 0-1,3 1,3-2,5 Kovuusaste dh 2,5-3,8 yli 3, yli Paikalliselta vesilaitokseltasi saat tietoa paikkakuntasi vesijohtoveden kovuusasteesta. klooria, sitä suurempi on konevaurioiden todennäköisyys. Jos käytät värjäys- / värinpoistoaineita tai kalkinpoistoaineita, niiden tulee ehdottomasti olla konepesuun soveltuvia. Noudata ehdottomasti näiden aineiden käyttö- ja annostusohjeita. M.-Nr

18 Pesu Ohjelman valinta (katso Ohjelmien kuvaus - Hygienia) ^ Valitse haluamasi ohjelma ohjelmaluettelosta kiertämällä monitoimivalitsinta (esim. ohjelma 7 Valkopyykki). Näyttöruudussa näkyy (esimerkiksi) seuraavaa: 23 Erillinen vedenpoisto 7 Valkopyykki 90 C 8 Kirjopyykki 60 C i ä FC A Jos et enää halua tehdä mitään muutoksia ohjelmaan: ^ Paina käynnistyskytkintä, niin pesuohjelma käynnistyy. Jos haluat tehdä muutoksia ohjelmaan ennen sen käynnistämistä, esim. täyttömäärä, pesulämpötila tai linkousnopeus: Täyttömäärä Voit määrittää ohjelman täyttömäärän ennen ohjelman käynnistämistä. 7 Valkopyykki 10,0 16,0 kg Lisätoimintojen valinta: esipesu, pysäytys tärkkäykseen ja ilman linkousta ^ Vahvista valitsemasi ohjelma painamalla monitoimivalitsimen sisäosaa. Näyttöruudussa näkyy (esimerkiksi) seuraavaa: 7 Valkopyykki 16,0 / 16,0 kg 90 C Varsinainen pesu Huuhtelu 975 kierr/min +i m k m A ^ Valitse ohjelmaan tarvittaessa ohjelmavaihe Esipesu painamalla painiketta +i "Vaihe plus". Jos olet painanut painiketta +i "Vaihe plus", näyttöruudussa näkyy seuraava teksti: 7 Valkopyykki 16,0 / 16,0 kg 40 C Esipesu 90 C Varsinainen pesu 975 kierr/min +i m k m A Toiminto "+i" näkyy vaalealla pohjalla. Voit peruuttaa toiminnon painamalla painiketta uudelleen. 40 C Esipesu 90 C Varsinainen pesu e +i m k m A ^ Kierrä monitoimivalitsinta, kunnes pääset täyttömäärän kohdalle, ja vahvista valintasi painamalla valitsinta. Muuta täyttömäärää kiertämällä valitsinta ja vahvista valintasi painamalla valitsinta. Lämpötila 1 C:n tarkkuudella, joko kylmä tai väliltä 15 C - enint. 95 C. ^ Kierrä monitoimivalitsinta, kunnes pääset haluamasi lämpötilan kohdalle (40 C esipesun osalta), ja vahvista valintasi painamalla valitsinta. 7 Valkopyykki 10,0 / 16,0 kg 40 C Esipesu 90 C Varsinainen pesu e +i m k m A ^ Muuta lämpötilaa kiertämällä valitsinta ja vahvista valintasi painamalla valitsinta. Jos haluat tärkätä pyykin, paina painiketta m "Pysäytys tärkkäykseen". Jollet halua lingota pyykkiä huuhtelujen jälkeen, paina painiketta k "Ilman linkousta". 18 M.-Nr

19 Pesu Linkousnopeus 25 kierroksen tarkkuudella joko 0 tai väliltä enimmäislinkousnopeus. ^ Kierrä monitoimivalitsinta, kunnes pääset haluamasi loppulinkousnopeuden kohdalle ja vahvista valintasi painamalla valitsinta. 7 Valkopyykki 10,0 / 16,0 kg 90 C Varsinainen pesu Huuhtelu 975 kierr/min +i m k m A ^ Muuta linkousnopeutta kiertämällä valitsinta ja vahvista valintasi painamalla valitsinta. Enimmäislinkousnopeudet 7 Valkopyykki 90 C Varsinainen pesu 60 C Huuhtelu 1 kylmä Valmis 12:35 +i m k m K f Kun painat painiketta K "Tiedot", näet muut ohjelmaan liittyvät tiedot, esimerkiksi: 7 Valkopyykki Aloitusajankohta Aloitusaika 9:47 Aika aloituksen jälkeen: 0h 23 min e A Aikaa jäljellä: 0h 11min Aika aloituksen jälkeen 0h 23 min e PW 6163 PW 6243 PW kierr./min 975 kierr./min 975 kierr./min Aikaa jäljellä: 0h 11min Toisto: ei Jakso 3: Huuhtelu e ^ Paina käynnistyskytkintä, niin pesuohjelma käynnistyy. Kun ohjelma on käynnistynyt, näyttöruutu osoittaa ohjelman etenemistä. 7 Valkopyykki 40 C Esipesu 20 C Varsinainen pesu Valmis 12:35 +i m k m K f Näyttöruudun toiselle riville (kuvan kohta Esipesu) ilmestyy pesuveden senhetkinen lämpötila. 7 Valkopyykki 90 C Varsinainen pesu 60 C Huuhtelu 1 kylmä Valmis 12:35 +i m k m K f Vaihe 2: Huuhtelu 2 Ohjelmointivaihe: Pesuaika 1 Todell. veden taso: 22 mm Tavoitetaso 60 mm Saavutettu lämpötila 35 C Tavoitelämpö: 60 C 7 Valkopyykki Kierr.luku: 40 kierr/min Rytmi 12 / 3 - ^ Palaa takaisin ohjelmavaiheen näyttöön painikkeella A "Paluu". e e A Kun ohjelmavaihe Esipesu on päättynyt, näyttöruudun toiselle riville ilmestyy ohjelmavaihe Varsinainen pesu ja pesuveden senhetkinen lämpötila. Seuraavalla rivillä näkyy seuraavaa ohjelmavaihe, kuvassa kohta Huuhtelu 1. Näyttöruudun oikeassa alareunassa näkyvä ohjelman päättymisen osoitin osoittaa, milloin ohjelma on valmis. M.-Nr

20 Pesu Luukun avaaminen ohjelman päätyttyä epäpuhtaalta puolelta Kun ohjelma on päättynyt, pesurumpu on pysähtynyt ja vesi on poistettu koneesta, näyttöruutuun ilmestyy (esimerkiksi) seuraava teksti: 7 Valkopyykki Ohjelma päättynyt. Poista pyykki - EPÄPUHDAS PUOLI m FC A Samalla pesukoneesta kuuluu merkkiääni viiden sekunnin ajan merkiksi ohjelman päättymisestä. ^ Avaa luukku vetämällä luukun kahvasta. Älä koskaan yritä avata luukkua väkivalloin! ^ Paina lukituksen varmistinta ja paina samanaikaisesti molempien rummun puoliskoja sisäänpäin, kunnes ne avautuvat. Taita molemmat luukun puoliskot auki. ^ Kiinnitä rummun ylempi puolisko painamalla se pidikkeeseen. ^ Ota pyykki pois koneesta. Luukun avaaminen ohjelman päätyttyä puhtaalta puolelta Lukitut pesuohjelmat täytyy avata aina puhtaalta puolelta. Kun ohjelma on päättynyt, pesurumpu on pysähtynyt ja vesi on poistettu koneesta, näyttöruutuun ilmestyy (esimerkiksi) seuraava teksti: 1 Lämpödesinfiointi Ohjelma päättynyt. Poista pyykki - PUHDAS PUOLI m FC A Perusversiossa: Kun ohjelma on päättynyt, vihreä merkkivalo "Ohjelma päättynyt" vilkkuu. Samalla pesukoneesta kuuluu merkkiääni viiden sekunnin ajan merkiksi ohjelman päättymisestä. ^ Avaa luukku vetämällä luukun kahvasta. Älä koskaan yritä avata luukkua väkivalloin! ^ Paina lukituksen varmistinta ja paina samanaikaisesti molempien rummun puoliskoja sisäänpäin, kunnes ne avautuvat. Taita molemmat luukun puoliskot auki. ^ Kiinnitä rummun ylempi puolisko painamalla se pidikkeeseen. ^ Ota pyykki pois koneesta. ^ Sulje pesurumpu ja sulje luukku. Puhtaan puolen luukku täytyy ehdottomasti sulkea koneen tyhjentämisen jälkeen. Kun luukku on suljettu puhtaalta puolelta, pesurumpu kääntyy automaattisesti epäpuhtaalle puolelle. 20 M.-Nr

21 Pesu Jos ohjelma päättyy siten, että vesi jää koneeseen, tai jos ohjelma keskeytetään kesken linkouksen, näyttöruutuun ilmestyy (esimerkiksi) seuraava teksti: 7 Valkopyykki Ohjelma päättynyt, rummussa vettä tai q m FC A 7 Valkopyykki Ohjelma päättynyt, rumpu pyörii Rummun kohdistaminen puhtaalle puolelle Kun valitset ohjelman "Erillinen siirto", rummun luukku siirtyy puhtaalle puolelle. Ohjelmaa voidaan käyttää kääntämään pesurumpu ympäri siten, että pesurummussa olevat pyykit voidaan tyhjentää puhtaalta puolelta. Tällöin käyttäjän on kuitenkin oltava varma siitä (käyttäjän vastuu), ettei pesurummun tyhjentämisestä puhtaalle puolelle aiheudu hygieniariskiä. m FC A ^ Paina toimintopainiketta q "Vedenpoisto", tai valitse ohjelma Erillinen linkous ja paina käynnistyskytkintä. Ohjelma päättyy epäpuhtaalle puolelle. ^ Kun ohjelma on päättynyt, avaa luukku. Jollet enää jatka pesemistä toisella pesuohjelmalla: ^ Kytke pesukone pois päältä painamalla virtakytkintä 0 "virta pois päältä". Kytke koneen pääkytkin pois päältä (seinässä). ^ Sulje vesihanat tai mahdolliset höyryventtiilit. M.-Nr

22 Pyykin peseminen korttikäytössä Valmiiksi ohjelmoidut kortit on tarkoitettu tietylle konetyypille. Tyhjiä kortteja voidaan käyttää kaikissa konetyypeissä. ^ Kytke kone päälle painamalla virtakytkintä I "virta päälle". Näyttöön ilmestyy tervehdysteksti. Korttihäiriö Kortti väärin kortinlukulaitteessa. ^ Aseta kortti oikeinpäin kortinlukulaitteeseen. A Jos kyseessä on kortti, jota ei voi käyttää tässä konetyypissä, näyttöruutuun ilmestyy seuraava teksti: Kortin sisältö Kortilla olevat ohjelmat on tarkoitettu ainoastaan konetyypille PW A ^ Vaihda kortti tähän konetyyppiin sopivaan korttiin. ^ Aseta kortti paikalleen. Kortille tallennetut ohjelmat ilmestyvät näyttöön. Korttitoiminto 17 Suojaimet 45 C 18 Siliävät kuidut 60 C i ß FC A Kortti tiettyä pyykkierää varten Erityiskäsittelyä vaativan pyykkierän mukana toimitetaan kortti, jossa on kyseistä pyykkierää varten tarkoitettu ohjelma. Pääkäyttäjätasolla tämä toiminto voidaan valita valikon "Pyykkierä" avulla. Koneen ohjaus hyväksyy tämän jälkeen vain kyseiselle pyykkierälle tarkoitetut kortit (joille on tallennettu vain yksi ohjelma). Tällöin koneen muita ohjelmia ei voi enää käyttää. ^ Valitse ohjelma kiertämällä monitoimivalitsinta. Vahvista valintasi painamalla valitsinta. ^ Paina käynnistyskytkintä, niin ohjelma käynnistyy. Kun olet painanut käynnistyspainiketta, voit ottaa kortin pois kortinlukulaitteesta. Ohjelman päätyttyä ohjelma ei jää koneen muistiin.,älä työnnä kortinlukulaitteeseen mitään muita esineitä. Jos laitat kortin paikalleen väärinpäin, näyttöruutuun ilmestyy seuraava teksti: 22 M.-Nr

23 Lisätoiminnot Kielen valinta Ennen ohjelman käynnistämistä näyttöruudun kielen voi vaihtaa tilapäisesti toiseksi lipun symbolin avulla. Kieli palautuu entiseksi noin 5 minuutin kuluttua ohjelman päätyttyä, kun koneen luukku on auki. 7 Valkopyykki 90 C 8 Kirjopyykki 60 C 9 Kirjopyykki teho 60 C i FC A Kun painat toimintopainiketta FC, näyttöruutu näyttää seuraavalta: Asetukset paluu <- Päävalikko FC Kieli Pääkäyttäjätaso A ^ Vahvista valinta "Kieli" painamalla monitoimivalitsinta. Asetukset Kieli F FC dansk Deutsch english A ^ Valitse haluamasi kieli kiertämällä monitoimivalitsinta ja vahvista valintasi painamalla valitsimen sisäosaa. Ajastin Ohjelma voidaan ajastaa käynnistymään myöhemmin käyttämällä toimintopainiketta m "Ajastin. Alkamisajankohdan asettaminen Kun olet valinnut ohjelman, näyttöruudussa näkyy (esimerkiksi) seuraavaa: 7 Valkopyykki 10,0 / 16,0 kg 90 C Varsinainen pesu Huuhtelu 975 kierr/min +i m k m A ^ Paina toimintopainiketta m "Ajastin". Näyttöruudussa näkyy (esimerkiksi) seuraavaa: 7 Valkopyykki 10,0/16,0 kg Aloitusaika 16 : 10 Aloituspvm: Vahvista valinta käynnistyskytkimellä. A Näyttöruudussa näkyy nykyinen kellonaika ja päivämäärä. Tuntiluku on merkitty vaalealla pohjalla. ^ Valitse tuntiluku painamalla monitoimivalitsinta. Muuta tuntilukua kiertämällä valitsinta ja vahvista valintasi painamalla valitsinta. ^ Siirry minuuttiluvun kohdalle kiertämällä valitsinta ja vahvista valintasi. Muuta minuuttilukua kiertämällä valitsinta ja vahvista valintasi. ^ Siirry aloituspäivämäärän päivän kohdalle kiertämällä valitsinta ja vahvista valintasi. Muuta päivää kiertämällä valitsinta ja vahvista valintasi. ^ Voit muuttaa samalla tavalla myös kuukauden ja vuoden. M.-Nr

24 Lisätoiminnot Kun olet asettanut haluamasi aloitusajankohdan: ^ Paina käynnistyskytkintä, niin ohjelma käynnistyy valitsemanasi aloitusajankohtana. Näytössä näkyy seuraavaa: 7 Valkopyykki 10,0 / 16,0 kg 90 C Varsinainen pesu 16: Aloitus: 6: i m k m A Näyttöruudussa näkyy nykyinen kellonaika ja päivämäärä sekä aloitusajankohta. ^ Jos avaat pesukoneen luukun vielä tämän jälkeen, sinun on painettava käynnistyskytkintä uudelleen. Ajastintoiminnon peruuttaminen Tekemäsi muutokset eivät tallennu, kun painat uudelleen painiketta m "Ajastin" tai toimintopainiketta A"Paluu". Esipesu Ennen ohjelman käynnistämistä voit valita esipesun erittäin likaisen pyykin pesuun painamalla toimintopainiketta +i "Vaihe plus". Voit peruuttaa valintasi painamalla toimintopainiketta uudelleen. Jos olet painanut painiketta +i "Vaihe plus", näyttöruudussa näkyy seuraava teksti: 7 Valkopyykki 14,0 / 16,0 kg 40 C Esipesu Varsinainen pesu +i m k m A Näyttöruudun kohta "+i" näkyy vaalealla pohjalla. e Tärkkäys Tärkkäys huuhteluainelokeron kautta Ennen ohjelman käynnistämistä voit valita tärkkäyksen kaikkiin ohjelmiin (paitsi Erillinen linkous ja Erillinen vedenpoisto) painamalla toimintopainiketta m "Pysäytys tärkkäykseen". Näyttöruudun kohta m näkyy vaalealla pohjalla. Voit peruuttaa valintasi painamalla toimintopainiketta uudelleen. 7 Valkopyykki Ohjelma pysähtynyt tärkkäykseen Luukun voi avata. m i ü f Kun kone tulee ohjelmavaiheeseen "Pysähdys tärkkäykseen", näyttöruudussa alkaa vilkkua teksti "Ohjelma pysähtynyt tärkkäykseen". Tällöin voit kaataa valmistajan ohjeiden mukaisesti ohennetun tärkin etumaiseen huuhteluainelokeroon p. Voit tarvittaessa vielä ohentaa tärkkiä vedellä. Pesuaika pitenee automaattisesti neljällä minuutilla. Ohjelma jatkuu, kun painat käynnistyskytkintä. Tärkin annostus suoraan pesurumpuun (pesualtaaseen) Kun kone tulee ohjelmavaiheeseen "Pysähdys tärkkäykseen", avaa pesukoneen luukku ja kaada ohennettu tärkki suoraan koneeseen. Sulje luukku. Näyttöruudussa näkyy seuraava teksti: 7 Valkopyykki Ohjelma pysähtynyt tärkkäykseen Luukun voi avata. m i ü f Paina käynnistyskytkintä, niin ohjelma jatkuu normaalisti. 24 M.-Nr

25 Lisätoiminnot Ilman linkousta Ennen ohjelman käynnistämistä voit valita linkouksen eston kaikkiin ohjelmiin (paitsi Erillinen linkous ja Erillinen vedenpoisto) painamalla toimintopainiketta k "Ilman linkousta". Näyttöruudun kohta "k" näkyy vaalealla pohjalla. Voit peruuttaa valintasi painamalla toimintopainiketta uudelleen. 7 Valkopyykki Ohjelma pysähtynyt linkoukseen k i ü f Kun kone tulee ohjelmavaiheeseen "Pysähdys linkoukseen", näyttöruudussa alkaa vilkkua teksti "Ohjelma pysähtynyt linkoukseen". Kun painat lopetuskytkintä f, voit lopettaa ohjelman ilman linkousta ja siten, että vesi jää pesukoneeseen. Jos haluat jatkaa ohjelmaa linkouksella, voit tehdä sen painamalla käynnistyskytkintä. Ohjelman pysäyttäminen Jos haluat pysäyttää ohjelman, paina lopetuskytkintä f. Ohjelma keskeytyy. 7 Valkopyykki Ohjelman pysähdys i ü f Jos haluat jatkaa ohjelmaa, voit tehdä sen painamalla käynnistyskytkintä. Ohjelma päättyy epäpuhtaalle puolelle. Ohjelman lopettaminen Jos haluat lopettaa ohjelman kokonaan, paina lopetuskytkintä f kaksi kertaa peräkkäin. Ohjelma päättyy epäpuhtaalle puolelle. Jos ohjelma päättyy siten, että vesi jää koneeseen, tai jos ohjelma keskeytetään kesken linkouksen, näyttöruutuun ilmestyy (esimerkiksi) seuraava teksti: 7 Valkopyykki Ohjelma pysähtynyt, vettä rummussa tai: i ü f 7 Valkopyykki Ohjelma pysähtynyt, rumpu pyörii i ü f Voit avata pesukoneen luukun, kun painat toimintopainiketta q "Vedenpoisto", tai valitse ohjelma Erillinen vedenpoisto ja paina käynnistyskytkintä. M.-Nr

26 Lisätoiminnot Lukittujen ohjelmien lopettaminen Lukittuja ohjelmia ei voida pysäyttää tai lopettaa käynnistämisen jälkeen. 7 Valkopyykki 90 C Varsinainen pesu Lukittu Valmis 12:35 ) A Jos yrität lopettaa lukitun ohjelman painamalla lopetuskytkintä f, näyttöruutu ilmoittaa ohjelman lukituksesta. Ohjelman lukituksen voi avata vain painamalla toimintopainiketta ) "Ohjelma vapautettu" sekä antamalla ohjelman vaatiman salasanan. Kun olet antanut oikean salasanan, näyttöruudussa näkyy seuraavaa: Avataanko ohjelman lukitus? S A Kun painat toimintopainiketta S "Tallennus", näyttöruutu palaa normaaliin näyttöön ja voit keskeyttää ohjelman. 7 Valkopyykki 90 C Varsinainen pesu 60 C Huuhtelu 1 Valmis 12:35 m K f Paina lopetuskytkintä f kaksi kertaa peräkkäin. Ohjelma päättyy epäpuhtaalle puolelle. Ohjelmien ohittaminen tai toistaminen Voit ohittaa meneillään olevan ohjelman ohjelmavaiheita tai uusia haluamiasi ohjelman jaksoja. ^ Keskeytä ensin ohjelma painamalla lopetuskytkintä f. 7 Valkopyykki Ohjelman pysähdys i ü f ^ Kun painat toimintopainiketta ü "Ohitus/toisto", näyttöruudussa näkyy ohjelman senhetkinen jakso, vaihe tai ohjelmanvaiheen kohta (ohjelmointivaihe). Katso myös ohjelmointioppaan kohtaa "Ohjelman rakenne". Ohitus/toisto -> 7 Valkopyykki Ohjelman pysähdys Jakso 2: Varsinainen pesu Jakso 2: Varsinainen pesu Vaihe 1: Varsinainen pesu S e A Ohjelmointivaihe: Pesuaika 2 - S A ^ Siirry haluamaasi ohjelman jaksoon kiertämällä valitsinta ja vahvista valintasi painamalla valitsinta. Valitse Jakso: 1 Esipesu, 2 Varsinainen pesu tai 3 Huuhtelu, ja vahvista valintasi. ^ Siirry haluamaasi ohjelmavaiheeseen kiertämällä valitsinta ja vahvista valintasi painamalla valitsinta. Valitse Vaihe: Esipesu 1-10, Varsinainen pesu 1-10 tai Huuhtelu 1-10 ja vahvista valintasi. ^ Siirry haluamaasi ohjelmavaiheen kohtaan (ohjelmointivaiheeseen) kiertämällä valitsinta ja vahvista valintasi painamalla valitsinta. Valitse haluamasi ohjelmavaiheen kohta (ohjelmointivaihe) ja vahvista valintasi. ^ Kun painat toimintopainiketta S "Tallennus" ja sen jälkeen käynnistyskytkintä, kone ohittaa tai toistaa valitsemasi kohdan tai kun painat toimintopainiketta A "Paluu", kone siirtyy ohjelman pysähdystilaan ja ohitus/toisto peruuntuu. 26 M.-Nr

27 Valinnaiset moduulit Nestemäisten aineiden annostus Annostuksen poisjättäminen Annostuspumppu Imuputki 7 Valkopyykki 90 C 8 Kirjopyykki 60 C 9 Kirjopyykki teho 60 C i ä FC A Ennen ohjelman käynnistämistä voit kytkeä nestemäisten pesuaineiden annostuksen pois päältä toimintopainikkeella ä "Annostus kytketty pois päältä". Ohjelman käynnistyttyä pesukone ei ota pesuainetta annostuspumppujen kautta ja näyttöruudussa näkyy (esimerkiksi) seuraavaa: a c b 7 Valkopyykki 16,0/16,0 kg 90 C Varsinainen pesu Huuhtelu 975 kierr/min +i m k m A d e a Imuletkun liitäntä (imupuoli) b Pesukoneletkun liitäntä (paineinen puoli) c Poistoaukko (letkun murtumisen varalta) d Imuaukko e Tasontunnistin säiliön tyhjenemisen varalta Jos annostussäiliö tyhjenee, pumppu ja kone kytkeytyvät automaattisesti pois päältä. ö Annostinvirhe Täytä annostin 1. Paina käynnistyskytkintä. i Samalla pesukone antaa virheilmoituksen tai ilmoittaa annostuslaitteen tyhjenemisestä. Kun annostussäiliö on täytetty, voit jatkaa ohjelmaa painamalla käynnistyskytkintä. f Annostusmäärät Noudata kunkin aineen valmistajan annostusohjeita.,kun käytät apuaineita tai erikoistuotteita, tai kun yhdistelet näitä aineita toisiinsa, noudata ehdottomasti valmistajan käyttöohjeita. Käytä kutakin ainetta vain valmistajan ilmoittamaan käyttötarkoitukseen, jotta vältyt mahdollisilta materiaalivahingoilta ja voimakkailta kemiallisilta reaktioilta. Jos olet epävarma, tarkista aina suoraan aineen valmistajalta, voiko tuotetta käyttää pesukoneessa. Nestemäisten tuotteiden pitäisi antaa tasaantua huoneenlämpötilaan ennen niiden käyttöä laitteessa, koska liian alhainen viskositeetti vaikuttaa aineen annostusmäärään. M.-Nr

28 Valinnaiset moduulit Annostuspumppujen käyttöönotto Ennen kuin annostuspumput voidaan ottaa käyttöön, imuputket on täytettävä annosteltavilla aineilla samalla, kun aineiden annostusmäärää säädetään (kalibroidaan). Annostuksen kalibrointi Annostuksen kalibrointi ~ Päävalikko Annostuspumppu 1 Annostuspumppu 2 ^ Valitse annostuspumppu. e A Annostuksen kalibrointia käytetään kunkin annostuspumpun annostusmäärän säätämiseen. Näin siirryt suoraan annostuksen kalibrointiin, kun pesukone on pois päältä: ^ Pidä toimintopainiketta 2 painettuna. ^ Kytke samalla pesukone päälle painamalla virtakytkintä "virta päälle". Annostuksen kalibrointi ~ Päävalikko Annostuspumppu 1 Annostuspumppu 2 e A Valittavat vaihtoehdot: annostuspumppu 1-13 Kun olet valinnut haluamasi annostuspumpun, näyttöruudussa näkyy seuraavaa: Annostuksen kalibrointi ~ Annostuspumppu 1 V: 100ml t: 0s ei 0/1 S A Voit säätää annostusmäärän 1 ml:n tarkkuudella väliltä ml. ^ Paina toimintopainiketta 0/1, niin annostusletku alkaa täyttyä annostettavalla aineella. Voit keskeyttää toiminnon painamalla painiketta 0/1. ^ Pidä säädettävän annostuspumpun annostusletkua pystysuoraan mittalasissa.,vältä ihon ja silmien joutumista kosketuksiin aineen kanssa. Käytä suojavaatetusta. ^ Palaa painikkeella A "Paluu" takaisin päävalikkoon. Annostuksen kalibrointi ~ Annostuspumppu 1 V: 100ml t: 0s ei 0/1 S A ^ Paina toimintopainiketta 0/1. Voit pysäyttää pumpun toiminnon painamalla painiketta 0/1, ja 60 s kuluttua se pysähtyy automaattisesti. ^ Mittaa mittalasiin annostunut määrä. Annostuksen kalibrointi ~ Annostuspumppu 1 V: 100ml t: 30s P: 200,0 ml/min 0/1 S A ^ Kirjoita arvo kenttään "V:". Elektroniikka laskee automaattisesti annostustehon P ml/min. ^ Kun painat toimintopainiketta S "Tallennus", mittaamasi annostusmäärä tallentuu kyseisen annostuspumpun kohdalle. ^ Liitä letku lopuksi takaisin paikalleen. Annostusjärjestelmän puhdistus ja huolto Annostusjärjestelmä on huuhdottava säännöllisesti lämpimällä vedellä, jottei järjestelmään pääse kertymään tukoksia. Laitteisto on puhdistettava kahden viikon välein sekä aina, kun annostuspumppuja ei käytetä pitkään aikaan. ^ Puhdistus aloitetaan asettamalla imuputket veteen. ^ Aseta imuputket lämpimään veteen (40 50 C). ^ Käytä annostuksen kalibrointitoiminnolla jokaista pumppua erikseen, kunnes koko annostusjärjestelmä on huuhdottu. ^ Tarkista, että kaikki liitännät, letkut, annostusputket ja niiden tiivisteet ovat kunnossa ja tiiviit. 28 M.-Nr

29 Valinnaiset moduulit Huippukuormitussuoja Kun huippukuormitussuoja aktivoituu, lämmitys kytkeytyy pois päältä ja ohjelma pysähtyy. Näyttöruudussa näkyy seuraava teksti: 7 Valkopyykki Ohjelma pysähtynyt huippukuormitukseen! Ohjelma jatkuu itsestään. i ü f Kun huippukuormitustilanne on ohi, ohjelma jatkuu automaattisesti normaaliin tapaan. 7 Valkopyykki 90 C 8 Kirjopyykki 60 C 9 Kirjopyykki teho 60 C i \ FC A Kun painat painiketta \, näyttöruudussa näkyy seuraavaa: Käyttötietomoduuli Yhteistiedot Ohjelmatiedot e \ A Lähetinmoduuli Lähetinmoduulin avulla koneeseen voidaan liittää tietokone (PC). Valittavat vaihtoehdot: Yhteistiedot Tässä vaihtoehdossa kaikista ohjelmista saadut tiedot lasketaan yhteen. Ohjelmatiedot Ohjelmatiedoilla tarkoitetaan yhden tietyn ohjelman aikana saatuja käyttötietoja. Tietojen poisto - Moduuli (poistaa yhteis- ja ohjelmatiedot) - Yhteistiedot (poistaa vain yhteistiedot) Lähetinmoduulin asennusaukko on koneen sivuseinässä. Voit tilata tarvittavan editointiohjelman suoraan Mieleltä. Käyttötiedot Käyttötietomoduulin ansiosta voit tarkistaa tai poistaa koneen käyttötietoja painikkeen \ "Käyttötiedot" kautta joko ennen ohjelman käynnistämistä tai ohjelman päätyttyä. - Ohjelmatiedot (poistaa vain ohjelmatiedot) Voit peruuttaa toiminnon painamalla toimintopainiketta \ "Käyttötiedot" uudelleen. Jos käyttötietomoduulin muisti on täynnä, ja kun painat käynnistyskytkintä, näyttöruudussa näkyy ilmoitus, että aiempien käyttötietojen päälle kirjoitetaan. Jos painat painiketta A "Paluu", tai jollet paina 30 sekunnin kuluessa käynnistyskytkintä, ohjelma ei käynnisty ja näyttöruutu palaa tilaan ennen ohjelman käynnistämistä. M.-Nr

30 Valinnaiset moduulit Yhteistiedot Käyttötietomoduuli Yhteistiedot Ohjelmatiedot \ A Kun valitset "Yhteistiedot", näyttöruudussa näkyy esim. seuraavaa: Käyttötietomoduuli ~ Yhteistiedot Käyttöaika yhteensä: h Käyttötunnit: h \ A e e Ohjelmatiedot ~ 7 Valkopyykki Pvm: Aloitusaika 11:30 Pvm: Aloitusaika 12:30 \ A Valitse haluamasi käynnistyskerta ohjelman 7 Valkopyykki listattujen käynnistyskertojen joukosta ja vahvista valintasi. Ohjelmatiedot ~ 7 Valkopyykki Pvm: Aloitusaika: 11:30 Nimi: Halonen \ A e e Muita valittavia vaihtoehtoja: Käyttöaika yhteensä: h Käyttötunnit: h Lämmityksen aktiiviaika: h Käyttömoottorin aktiiviaika: h Ohjelman käynnistykset: Ohjelman pysähdykset: 567 Ohjelman keskeytykset: 67 Vesimäärä: l Pyykkimäärä: kg Annostusaine: l Teho: kwh Ohjelmatiedot Käyttötietomoduuli Ohjelmatiedot Tietojen poisto \ A Kun valitset "Ohjelmatiedot", näyttöruudussa näkyy esim. seuraavaa: Käyttötietomoduuli ~ Ohjelmatiedot 7 Valkopyykki 90 C 8 Kirjopyykki 60 C e \ A Valitse ohjelmaluettelosta haluamasi ohjelma, esimerkissä ohjelma 7 Valkopyykki, ja vahvista valintasi painamalla monitoimivalitsinta. Nyt näyttöruutuun ilmestyvät tiedot kaikista ohjelman 7 Valkopyykki käynnistyskerroista sekä niiden päivämäärät ja käynnistysajat. e Muita valittavia vaihtoehtoja: Asennuspaikka: Lehrte Valmistenumero: Konetyyppi: PW 6163 Pyykkimäärä: 13 kg Painike +: painettu Painike Tärkkäys-pysähd: painettu Painike Ilman linkousta: ei painettu Ohjelman käynnistys: 11:30 Ohjelma päättynyt: 12:05 Käyttöaika yhteensä: 0 h 35 min Sähköteho: 12,5 kwh Kaasuteho: 0 kwh Höyryteho: 0 kwh Vesimäärä yhteensä: 140 l Veden lämpötila enintään: 95 C Poistoveden lämpö enint.: 45 C Ohjelmanmuutos: 2 (kun valitset tämän ja vahvistat valintasi, näytössä näkyvät vain 3 viimeisintä pysähdys- ja käynnistyskertaa.) Ohjelmavirhe: ei ole (vain 3 viimeisintä virhettä tallentuu.) Jakso 1: Esipesu (kun valitset tämän ja vahvistat valintasi, voit valita haluamasi jakson tai vaiheen) Käyttöaika: 6 min Vesimäärä: 20 l Annostusvaihe 1: Määrä ml (kun valitset tämän ja vahvistat valintasi, näytössä näkyvät 6 viimeisintä annostusta) Lämpötila enintään: 12 C Pitoaika: 6 min Annostusvaihe 2: ei 30 M.-Nr
