Professional Series -sarjan TriTech+liiketunnistimet,

Transkriptio

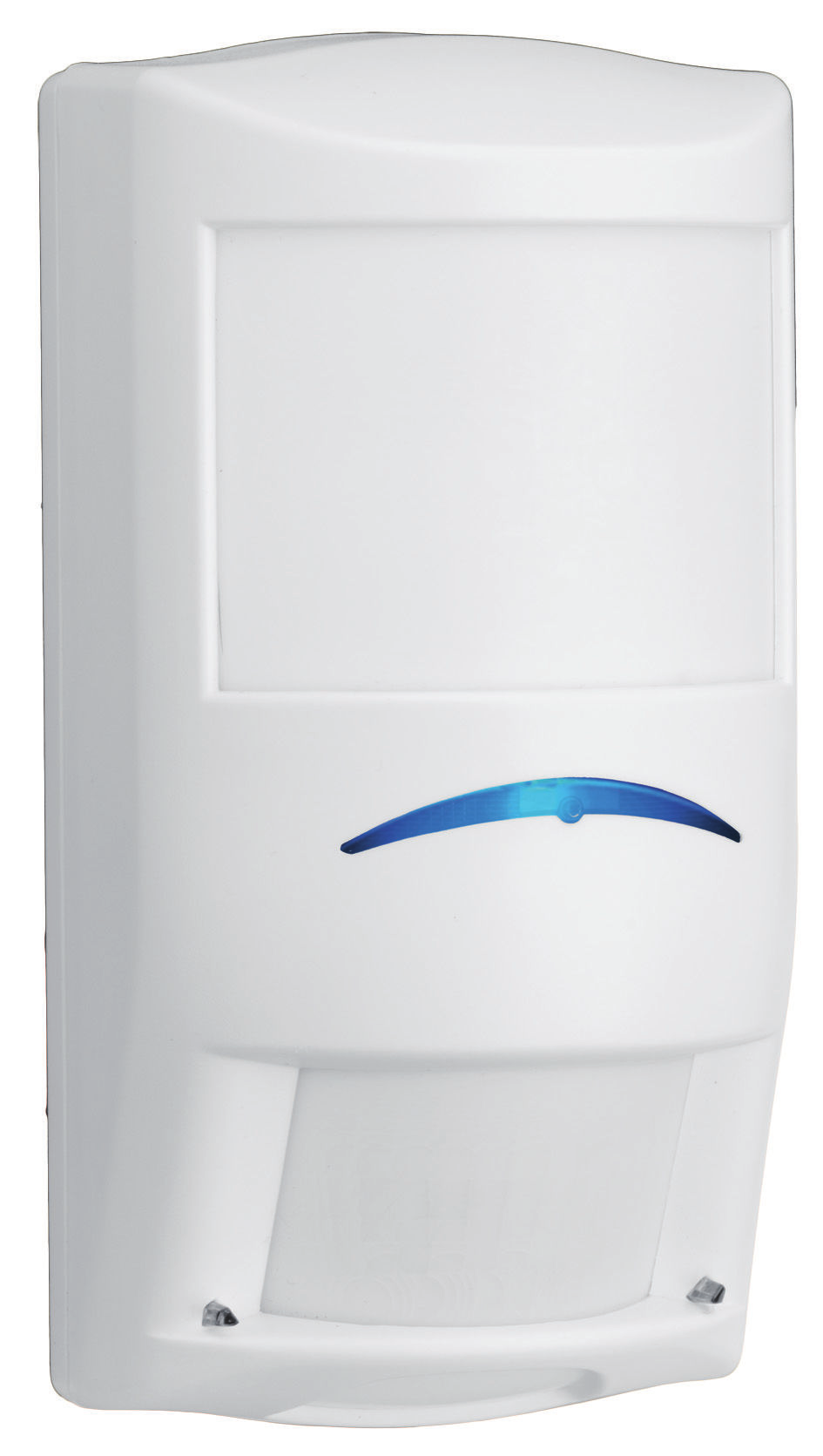

1 Rikosilmoitinjärjestelmät Professional Series -sarjan TriTech+-liiketnnistimet, joissa peittämisen tnnists Professional Series -sarjan TriTech+liiketnnistimet, joissa peittämisen tnnists Vakiopeittoale 8 x 5 m, valittava lyhyen matkan peittoale 8 x 0 m Yhdenmkaiss: EN lokka 3 Antrin tietojen yhdistämistekniikka Tri-focs-optiikka Aleeseen mkatva ttka ISC-PDL-WA8x-mallit ovat Professional-sarjan TriTech+-tnnistimia, joissa on peittämisen tnniststekniikka ja jotka soveltvat erityisesti sisäkäyttöön yrityksissä. Peittämisen tnniststekniikka MANTIS estää lkopolisia peittämästä tnnistimen näkökenttää. Antrin tietojen yhdistämistekniikka varmistaa, että tnnistimet ilmoittavat hälytystilasta tarkkojen tietojen persteella. Tri-focs-optiikka takaa akottoman peittoaleen ja havaitsee tnketjat tehokkaasti. Professional-sarjan tehokkaat ominaisdet varmistavat lotettavan tnnistksen ja poistavat väärien hälytysten mahdollisden lähes kokonaan. Itsestään lkkitva, kaksiosainen kotelo, kiinteä vesivaaka, jostava asennskorkes ja kolme lisävarsteena saatavaa asennskiinnikettä helpottavat asentamista ja vähentävät holtoon klvaa aikaa. Perstoiminnot Antrin tietojen yhdistämistekniikka Antrin tietojen yhdistämistekniikka on aintlaatinen ominaiss, joka kerää kehittyneen ohjelmistoalgoritmin avlla viiden antrin signaalit: kaksi pyrosähköistä antria, aleeseen mkatva ttka-antri, honelämpötila-antri ja valkoisen valon antri. Mikro-ohjain analysoi ja vertaa antrien tietoja ja modostaa niiden persteella trvallissalan älykkäimpiä hälytyspäätöksiä. Tri-focs-optiikka Tri-focs-optiikka hyödyntää kolmea eri polttoväliä: pitkän, keskipitkän ja lyhyen matkan peittoaletta. Tnnistin käyttää kolmea polttoväliä 86 tnnistsvyöhykkeellä ja modostaa siten kattavaa tnnistsaletta. Tri-focs-optiikka hyödyntää myös kahta pyrosähköistä antria, jotka kaksinkertaistavat normaalin optisen vahvistksen. Antrit toimivat tarkasti ja lähes kokonaan ilman väärien hälytysten vaaraa käsittelemällä seita signaaleja.

2 Professional Series -sarjan TriTech+-liiketnnistimet, joissa peittämisen tnnists Aleeseen mkatva ttka Mikroaaltolähetin säätää tnnistskynnystään atomaattisesti passiivisten infrapna-antrien (PIR) lähettämien tietojen persteella. PIR-antrien lähettämien etäisyystietojen avlla Dopplermikroaaltottkien aktivoimat väärät hälytykset vähenevät merkittävästi. Peittämisen tnniststekniikka MANTIS MANTIS-tekniikka (Mlti point Anti-mask with Integrated Spray detection) hyödyntää patentoitja prismalinssejä ja aktiivista infrapnatnniststa. Se tarjoaa alan johtavan sojaksen kaikkia tnnettja hyökkäysmotoja vastaan. MANTIS vastaa kansainvälisten standardien simpia vaatimksia tnnistimia peittävien kohteiden tnnistamisesta. MANTIS tnnistaa materiaalit koostmksesta ja väristä holimatta (esim. kangas, paperi, metalli, movi, teippi ja sihkeet). Kn MANTIS tnnistaa peitemateriaalin, tnnistin lähettää tnnistssignaalin rikosilmoitinkeskkseen. Aktiivinen valkoisen valon häivytys Sisäinen valoantri mittaa tnnistimen etosaan snnatn valon voimakkden. Antrin tietojen yhdistämistekniikka varmistaa näiden tietojen avlla, että kirkkaat valonlähteet eivät pääse aihettamaan vääriä hälytyksiä. Saatavana olevat peittoaleet Vakiopeittoale on 8 m x 5 m. Asentajat voivat valita lyhyen matkan peittoaleen (8 x 0 m) tnnistimen DIP-kytkimellä. Dynaaminen lämpötilan kompensointi Tnnistin havaitsee atomaattisesti ihmistnketjat äärilämpötiloissa säätämällä passiivisen infrapnan herkkyyttä. Dynaaminen lämpötilan kompensointitoiminto havaitsee ihmisen kehonlämpötilan tarkasti, välttää väärät hälytykset ja havaitsee tnketjat lotettavasti kaikissa käyttölämpötiloissa. Kansisoja- ja seinäkytkin Kn tnketja poistaa kannen tai yrittää irrottaa tnnistimen seinästä, avatva kosketin aihettaa hälytyksen rikosilmoitinkeskksessa. Itsestään säätyvät merkkivalot Merkkivalon kirkkas säätyy atomaattisesti ympäröivän valaistksen mkaan. Sininen merkkivalo ilmoittaa TriTech+-hälytyksistä ja aktivoit kävelytestin aikana. Keltainen merkkivalo ilmoittaa mikroaaltotnnistksesta ja pnainen infrapnatnnistksista. Kävelytestin merkkivalo Käyttäjät voivat antaa näppäimistöllä, ohjaslaitteella tai ohjelmointiohjelmistolla etäkomentoja, joilla kävelytestin merkkivalo otetaan käyttöön tai poistetaan käytöstä. Hälytysmisti Hälytysmisti saa hälytyksen merkkivalon vilkkmaan, jos mistiin on tallennett hälytyksiä monen yksikön järjestelmissä. Hälytysmistia ohjaa rikosilmoitinkeskksen vaihtva jännite. Polijohdereleet Polijohdereleet lisäävät trvallistta ja lotettavtta lähettämällä äänettömiä hälytyksen lähtösignaaleja. Ulkoinen magneetti ei aktivoi relettä. Polijohderele tarvitsee vähemmän virtaa kin mekaaninen rele, minkä ansiosta se toimii kaemmin sähkökatkoksen sattessa. Vedon, hyönteisten ja pieneläinten tnnists Sljetn optisen kammion ansiosta veto ja hyönteiset eivät aiheta vääriä hälytyksiä. Pieneläintnnists vähentää alle 4,5 kg:n painoisten eläinten, kten jyrsijöiden, aihettamia vääriä hälytyksiä. Etäitsetestas Etäitsetestas käynnistyy, kn kävelytestisyöte kytkeytyy oletstilaan. Hälytysrele ja hälytyksen merkkivalo aktivoitvat neljäksi seknniksi onnistneen testin jälkeen. Vikarele aktivoit ja hälytyksen merkkivalo vilkk epäonnistneen testin jälkeen. Tlojännitteen valvonta Kn tlojännite on alle 8 V, matalan jännitteen vikatila aktivoi vikareleen, ja merkkivalo alkaa vilkka. Vikatila poist atomaattisesti, kn jännite on jälleen vähintään 8 V. Vikamistitoiminto Kn kävelytestisyöte kytkeytyy oletstilaan vähintään kahdeksi seknniksi, merkkivalo osoittaa viimeisimmän vikatilan vilkkmalla. Jos mistissa ei ole ongelmia, merkkivalo ei vilk. Kahdentoista tnnin kltta tai kn tnnistin vastaanottaa toisen kävelytestiplssin enintään kahden seknnin ajan, merkkivalo lakkaa vilkkmasta ja vikamisti tyhjenee. DIP-kytkinohjelmointi Seraavat toiminnot ohjelmoidaan DIP-kytkinasetsten avlla: Paikallisen kävelytestin merkkivalo Kako-ohjattavan kävelytestin tlon napaiss Hälytysmistin napaiss Pitkän ja lyhyen valvontavälin valinta MANTIS, peittämisen tnniststoiminto käytössä/pois

3 3 Professional Series -sarjan TriTech+-liiketnnistimet, joissa peittämisen tnnists Hyväksynnät Erooppa WEEE Sähkö- ja elektroniikkalaiteroma koskeva direktiivi Tnnistimet on myös snnitelt seraavien säädösten vaatimsten mkaisiksi: Yhdysvallat Ale FCC (liittovalt ion viestintä komissio ) Sertifiointi Yhteensopiva 5. osan kanssa Astralia SCEC ISC-PDL-W8G, ISC-PDL-WA8G Erooppa CE EMC, LVD, R&TTE, RoHS ISC-PDL- WA8H, ISC-PDL-WA8G, ISC-PDL- WA8GB Belgia EN503 INCERT INCERT ISC-PDL-WA8H ISC-PDL-W8G, ISC-PDL-WC30G, ISC-PDL-WA8x; ISC-BDL-WPG Yhdysvallat UL UL 639, ULC-S306 ISC-PDL-WA8G, ISC-PDL-WA8GB Ranska AFNOR ISC-PDL-WA8H Alankomaat AFNOR NCP ISC-PDL-WA8G Snnittel 3 6f t33f t 39f t 46f t 5f t59f t 46f t 39f t 0m 33f t 6f t 0m 90 6f t 0m 33f t 39f t 46f t 0m 0m 6f t 33f t 39f t 46f t 5f t 59f t 3m 0f t 0m 0m 0m 0 ft 6f t 33f t 39f t46f t 5f t 59f t 0m 0m 0m Pitkän matkan peitto: 8 x 5 m 6f t 3 0m 90 0m 6f t 3m 0f t 0m 0m 6f t 0m 0m Valittava lyhyen matkan peitto: 8 x 0 m

4 4 Professional Series -sarjan TriTech+-liiketnnistimet, joissa peittämisen tnnists Kiinnitys Sositelt asennskorkes on - 3 m, ei säätötarvetta. Kiinnitä liiketnnistin soraan sekä vaaka- että pystysnnassa. Asennsvaihtoehdot: sileälle seinäpinnalle (pinnalle tai polittain potettna) lisävarsteena saatavaan kääntyvään matalaan B335-3-pidikkeeseen tai lisävarsteena saatavaan nivelliitoksiseen B38-pidikkeeseen nrkkaan (kohtisorien seinien yhtymäkohtaan) kattoon lisävarsteena saatavaan B338- yleiskattopidikkeeseen. Johdotksessa homioitavaa Sositelt johdon koko on 0, mm mm (6 6 AWG). Sisältää osat Määrä Komponentti Tnnistin Tasakantaiset rvit Rviankkrit Nailonnippside Kviopeite Asennsopas Tekniset tiedot Sähköiset ominaisdet Tehovaatimkset Käyttöjännite: Enimmäisvirta: Virta (valmistilassa): Tehot kaikille malleille Kansisojakytkin: Vikatilat: 9 5 VDC <6 ma hälytyksessä, vikatilanteessa ja merkkivalojen ollessa toiminnassa 8 ma ( VDC) Avatvat (NC) koskettimet (kannessa), joiden lokits on 5 VDC ja 5 ma (enintään). Sojaspiiri liitetään jatkvatoimiseen sojaspiiriin. Polijohderele, avatvat (NC) koskettimet Tehot malleille ISC-PDL-WA8G ja ISC-PDL-WA8H Hälytysrele: Tehot mallille ISC-PDL-WA8GB Hälytysrele: Polijohderele, valvott avatvat (NC) koskettimet. 3 W, 5 ma, 5 VDC, vasts <0 Ω. Polijohderele, valvott slketvat (NO) koskettimet. 3 W, 5 ma, 5 VDC, vasts <0 Ω. Tekniset tiedot Kotelon malli Väri: Mitat: Materiaali: Merkkivalot Valkoinen 7 x 69 x 58 mm Isknkestävä ABS-movi Hälytyksen merkkivalo: Sininen merkkivalo TriTech+hälytyksille Vyöhykkeet Vyöhykkeet: 86 Käyttöympäristön tiedot Shteellinen kostes: Käyttö- ja säilytyslämpötila: Ympäristölokits (EN ): Sojaslokits (EN 6059, EN 500): Tilastiedot Keltainen merkkivalo mikroaaltotnnistkselle Pnainen merkkivalo infrapnatnnistkselle 0 95 %, tiivistymätön -30 C C AFNOR-hyväksytyt asennkset: -0 C C UL-hyväksytyt asennkset: 0 C C Lokka II IP 4, IK04 ISC-PDL-WA8G Professional Series -sarjan TriTech+liiketnnistin, jossa peittämisen tnnists Infrapna ja mikroaalto, peittoale 8 m x 5 m, peittämisen tnniststoiminto. 0,55 GHz:n taajs. Tilasnmero ISC-PDL-WA8G ISC-PDL-WA8GB Professional Series -sarjan TriTech+liiketnnistin, jossa peittämisen tnnists Infrapna ja mikroaalto, peittoale 8 m x 5 m, peittämisen tnniststoiminto ja slketva tyypin B rele. 0,55 GHz:n taajs. Tilasnmero ISC-PDL-WA8GB ISC-PDL-WA8H Professional Series -sarjan TriTech+liiketnnistin, jossa peittämisen tnnists Infrapna ja mikroaalto, peittoale 8 m x 5 m, peittämisen tnniststoiminto. 0,588 GHz:n taajs. Sovelt käytettäväksi Ranskassa ja Isossa- Britanniassa. Tilasnmero ISC-PDL-WA8H

5 5 Professional Series -sarjan TriTech+-liiketnnistimet, joissa peittämisen tnnists Laitteiston lisävarsteet B38, nivelliitoksinen pidike Asennetaan yksiakkoiseen kytkentärasiaan, mahdollistaa tnnistimen kääntämisen. Johdot ovat piilossa rasian sisällä. Tilasnmero B38 Homaamaton, kääntyvä B335-3-pidike Homaamaton, kääntyvä yleispidike seinäkiinnitykseen. Kääntöale pystysnnassa , vaakasnnassa ±5. Tilasnmero B335-3 B338-yleiskattopidike Kääntyvä yleispidike kattokiinnitykseen. Kääntöale pystysnnassa , vaakasnnassa ±45. Tilasnmero B338 Edstaja: Erope, Middle East, Africa: Bosch Secrity Systems B.V. P.O. Box JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany Robert Bosch Oy 06 Tietoja voidaan mttaa ilman ennakkoilmoitsta fi, V3, 6. Elo 06
