Smoke Master SMPA Asennus-, käyttö- ja huolto-ohje

Koko: px
Aloita esitys sivulta:

Download "Smoke Master SMPA Asennus-, käyttö- ja huolto-ohje 11.2009"

Transkriptio

1 Asennus-, käyttö- ja huolto-ohje

2 Sisällysluettelo Sisällysluettelo...2 Turvallisuusnäkökohdat...3 Järjestelmän kuvaus...4 Asennus...5 Puhallinyksikön asennus...5 Sähköasennukset...7 Porrashuoneen savunilmaisin...7 Savunilmaisimen releyksikkö...7 Paine-eroanturi...8 Ohjauskeskus...9 Käyttöpaneeli...9 Sähkökytkennät...10 Liitynnät ulkoiseen järjestelmään esim. asuntokohtaiseen savunpoistoikkunaan tai paloilmoitinjärjestelmään...10 Järjestelmän toiminta...11 Paineistus...11 Savunpoisto...12 Taajuusmuuttaja...12 Testaus ja tarkastukset...13 Käyttöönottotarkastus...13 Puolivuotistarkastus...13 Vuositarkastus...13 Huolto...13 Sähkökomponenttien huolto...14 Vianhaku...15 Fläkt Woods FIFLO FI

3 Turvallisuusnäkökohdat Ohjauskeskuksessa, käyttöpaneelissa ja puhallinyksikössä on vaarallisen suuri jännite 230V. Järjestelmä on tehtävä jännitteetömäksi ennen sähkö- ja huoltotoimenpiteitä. Sähköasennuksia saa tehdä vain riittävät oikeudet omaava sähköalan ammattilainen Ennen puhallinyksikön huoltotoimenpiteitä puhaltimen ja luukun avausmoottoreiden turvakytkimet on käännettävä 0-asentoon. Mikäli puhallinyksikkö on paikassa, jossa sen toiminta aiheuttaa vaaratilanteita, on luoksepääsy estettävä. Asentaja ja käyttäjä vastaavat siitä että asennus on paikallisten sääntöjen ja vaatimusten mukainen. Mikäli painepuolta ei kanavoida, niin tuotteeseen on asennettava suojaverkko esim: BDKU. Fläkt Woods FIFLO FI

4 Järjestelmän kuvaus 1c 1a,1b tai 1c 1b 2b/2c 4 SMPA-1 2a 1a Puhallinyksikkö 2a, 2b tai 2c 3 SMPZ-2 SMOKE MASTER SMPA on valmis kokonaisratkaisu poistumisteiden ylipaineistukseen. Järjestelmän suunnittelussa ja tuoterakenteissa on huomioitu paineistusstandardin E vaatimuksia. Järjestelmä on testattu monipuolisesti Fläkt Woodsin omassa laboratoriossa. SMPA on suunniteltu käytettäväksi ylipaineistukseen eri tyyppisissä poistumistieratkaisuissa kuten asuinkerrostalon porrashuoneessa, maanalaisissa poistumisteillä sekä autopaikoitustilojen poistumisteillä. Puhallinyksikköä SMPA-1 valmistetaan kolmea eri kokoa, joten järjestelmä soveltuu käytettäväksi laajalla ilmavirta-alueella. Kompaktin rakenteensa ansiosta SMPA:n puhallinyksikkö (SMPA-1) on ulkomitoiltaan pieni, ja soveltuu näin käytettäväksi myös monissa saaneerauskohteissa. Asuinkerrostaloissa puhallinyksikkö voidaan asentaa joko porrashuoneen ala- tai yläosaan. SMPA:n valmis kokonaisratkaisu koostuu koteloituun puhallinyksikköön integroidusta savunpoistoluukusta, käyttöpaneelista ja ohjainkeskuksesta. Asuntokohtaiset savunpoistoikkunaratkaisut karamoottoreineen, savunilmaisimineen ja ohjauskeskuksineen toimittaa yhteistyökumppanimme. Ohjauskeskus 3 SMPZ-3 Käyttöpaneeli 4 Puhallinyksikön SMPA-1 ja ohjauskeskuksen SMPZ-2 välinen etäisyys tulisi olla enintään 15 m. SMIZ-4 Paine-eroanturi Fläkt Woods FIFLO FI

5 Asennus Puhallinyksikön asennus SMPA- nosto asennuspaikalla Tuotteessa on kolme nostokorvaa, joista tuotetta nostetaan esim. nostorakseilla. ostokorvat voidaan poistaa paikalleenasennuksen yhteydessä, kiinitysruuvit laitettava takaisin paikalleen. Fläkt Woods FIFLO FI

6 Asennus 1. seinään Koko A B b H h L **) katolla **) **) **) = ei sisälly toimitukseen Fläkt Woods FIFLO FI

7 Sähköasennukset Porrashuoneen savunilmaisin Mikäli hälytysindikointiin käytetään kiinteistön paloilmoitinjärjestelmää, suoraan SMPA järjestelmään liitettäviä savunilmaisimia ei tarvita. Suoraan SMPA järjestelmään liitettävät savunilmaisimet (FDRC-1-SMIA) asennetaan porrashuoneen jokaiselle tasanteelle kattoon tai erillisen suunnitelman mukaisesti. Ilmaisimet kytketään sarjaan (max 32 kpl) ja viimeiseen kytketään päätevastus. Ks sähkökaaviot. Savunilmaisimessa on muovinen pölysuoja, jota ei saa poistaa ennen kuin rakennus on valmis. Vaihtoehtoisesti anturiosa voidaan kiertää paikalleen juuri ennen käyttöönottoa. Savunilmaisin on tyypiltään optinen. Käyttöjännite on 24V. Kun ilmaisin havaitsee savua, punainen led syttyy ilmaisimessa ja hälytys annetaan ohjauskeskukselle. Hälytys on aktiivinen niin kauan kunnes se on kuitattu ohjauskeskuksessa sijaitsevasta releyksiköstä. Jos porrashuoneen savunilmaisimia ei asenneta, kytketään ohjauskeskukseen 2,2 Kohm päätevastus ilmaisimen tilalle. Savunilmaisimen releyksikkö Porrashuoneen savunilmaisimet johdotetaan SMPA ohjauskeskuksessa sijaitsevaan releyksikköön. Se valvoo savunilmaisimien toimintaa. ormaali toiminta: vihreä LED (Operation) palaa jatkuvasti Huoltohälytys: keltainen LED (Service) palaa jatkuvasti Puhdista savunilmaisin, jonka jälkeen keltainen LED vilkkuu hitaasti Kuittaa huoltohälytys Reset painikkeesta, jolloin keltainen LED sammuu Vikahälytys: keltainen LED (Short circuit) palaa jatkuvasti, kun ilmaisinkaapelissa on oikosulku Korjaa vika, jonka jälkeen keltainen LED vilkkuu hitaasti Kuittaa vikahälytys Reset painikkeesta, jolloin keltainen LED sammuu Vikahälytys: keltainen LED (Broken line) palaa jatkuvasti, kun ilmaisimen kaapeli on poikki Korjaa vika, jonka jälkeen keltainen LED vilkkuu hitaasti Kuittaa vikahälytys Reset painikkeesta, jolloin keltainen LED sammuu Savuhälytys: punainen LED (Smoke alarm) palaa jatkuvasti Kuittaa hälytys reset painikkeesta, jolloin punainen LED sammuu Fläkt Woods FIFLO FI

8 Sähköasennukset Paine-eroanturi Paine-eroanturi asennetaan suojaiseen paikkaan, josta silikoniletkujen pituus ei ylitä kymmentä metriä. Silikoniletkut suojataan tai käytetään putkia. Asenna + letku porrashuoneeseen ja letku ulkoilmaan. Letkun pää tulee suojata tuulelta ja sateelta. Kuitenkin niin, että painemittaus ei häiriinny. Ulkoilmaletkun seinäläpivientiin on saatavana lisätarvikkeena ylipainemittarin läpivientiputki: YM-1 + hattuputki + käyrä. Paine-eroanturi on tehtaalla asetettu painealueelle 100 Pa. Tarkasta että dip-kytkimet on kuvan mukaisesti. Paineanturin näyttöä tulee voida seurata vuosittaisen testin yhteydessa. ollaa painelähettimen näyttö vuosittain. Irroita letkut ja avaa kansi. Paina Zero nappia pojassa yhtäjaksoisesti 5 sekunnin ajan. Aikavasteeksi on tehtaalla asetettu 2 s painesäädön rauhoittamiseksi. Asetuksen voi tarkistaa laittamalla dippikytkin PJ3 asentoon F. Fläkt Woods FIFLO FI

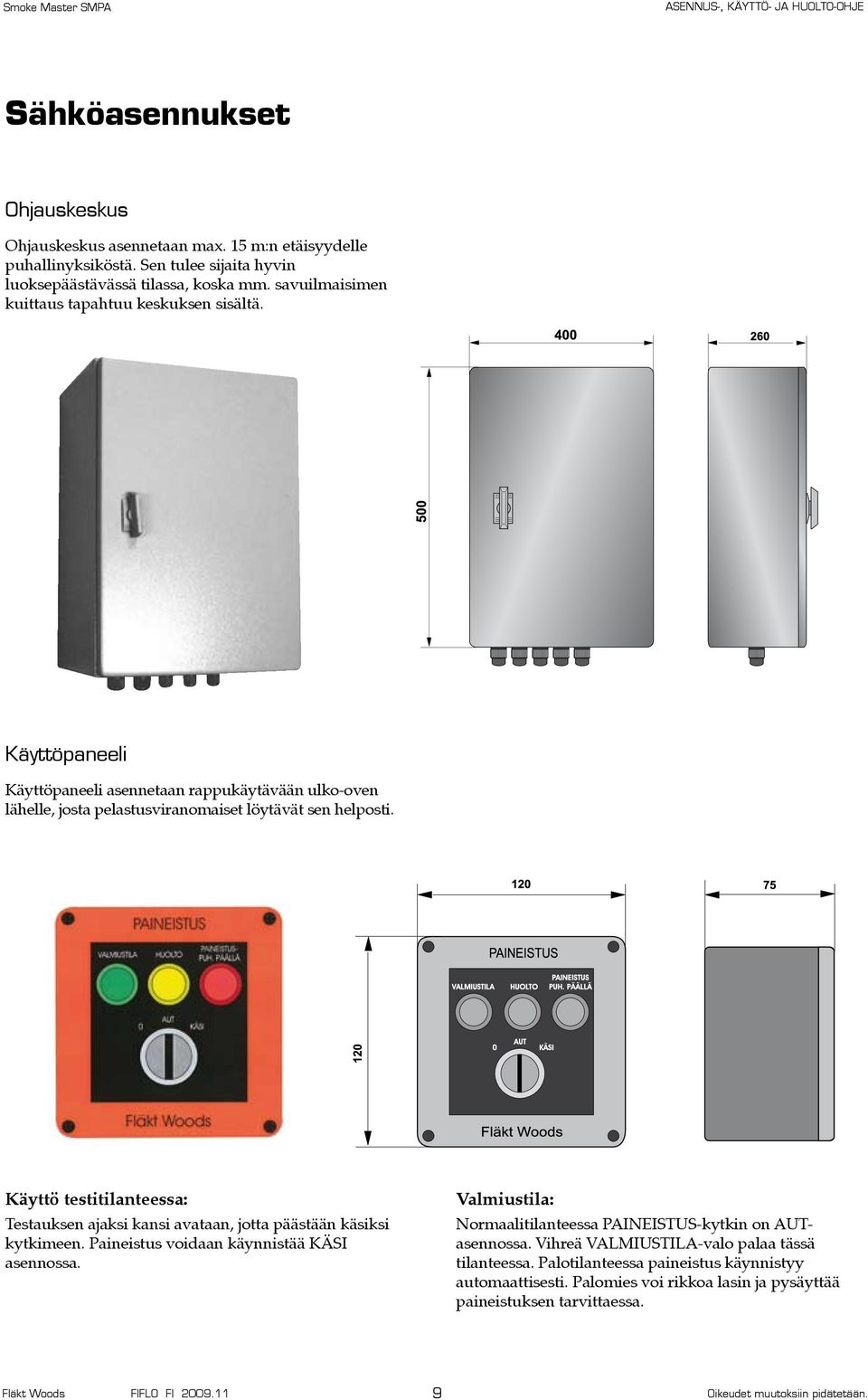

9 Sähköasennukset Ohjauskeskus Ohjauskeskus asennetaan max. 15 m:n etäisyydelle puhallinyksiköstä. Sen tulee sijaita hyvin luoksepäästävässä tilassa, koska mm. savuilmaisimen kuittaus tapahtuu keskuksen sisältä. Käyttöpaneeli Käyttöpaneeli asennetaan rappukäytävään ulko-oven lähelle, josta pelastusviranomaiset löytävät sen helposti. Käyttö testitilanteessa: Testauksen ajaksi kansi avataan, jotta päästään käsiksi kytkimeen. Paineistus voidaan käynnistää KÄSI asennossa. Valmiustila: ormaalitilanteessa PAIEISTUS-kytkin on AUTasennossa. Vihreä VALMIUSTILA-valo palaa tässä tilanteessa. Palotilanteessa paineistus käynnistyy automaattisesti. Palomies voi rikkoa lasin ja pysäyttää paineistuksen tarvittaessa. Fläkt Woods FIFLO FI

10 Sähkökytkennät Syötössä ei tulisi käyttää vikavirtasuojaa, koska taajuusmuuttaja voi laukaista sen. Liitynnät ulkoiseen järjestelmään esim. asuntokohtaiseen savunpoistoikkunaan tai paloilmoitinjärjestelmään Paineistus voidaan käynnistää ulkoisesta järjestelmästä potentiaalivapaalla sulkeutuvalla koskettimella. Kosketin pitää olla kiinni koko paineistuksen ajan. Virtapiirin jännite on 24VAC. Ohjauskeskuksesta saadaan potentiaalivapaa käynti- ja varoitustieto. Käyntitieto aktivoituu kun paineistus tai savunpoisto on toiminnassa. Tätä tietoa voi käyttää esim. IV-hätäseis toiminna aktivoimiseen. Varoitustieto annetaan, kun järjestelmässä on jokin toiminnan estävä vika. SMPA-OHJAUSKESKUS K x0,8+0,8 12x1, x1,5 4x1,5 2x0,8+0,8 2x1,5 SD1 2x0,8+0,8 SD2 SD max 32 KÄYTTÖPAEELI VAROITUS K KÄYTITIETO 24V 24V 2x0,8+0,8 2,2 kohm EI KUULU FLÄKT WOODS OY: TOIMITUKSEE dpt 01 MU RU KEVI 4 5 SAFE M M 2x28 VA 1X230VAC LIEAARIMOOTTORIT STO1/02 PAIELÄHETI dpt 01 24V 24V ASUO SAVUPOISTOIKKUA OHJAUSKESKUS n MOOTTORIE JA TURVAKYTKIMIE VÄLISET KAALIT SISÄLTYVÄT FLÄKT WOODS OY: TOIMITUKSEE LOPUT KAALIT ASEETAA TYÖMAALLA SÄHKÖURAKOITSIJA TOIMESTA KAALIE TULISI OLLA PALOKESTÄVIÄ TAI E TULEE MUUTE SUOJATA PALOLTA L3 L Syöttökaapeli max 5x6mm T-S, 3L + 3x2,5+2,5 häiriösuoja PITUUS 2x1,5 Ue 400 Vac, 50 Hz MAX 15 m Q SAFE V1 W1 U1 M 3x400VAC PAIEISTUS- PUHALLI TF01 ASUO SAVUPOISTOIKKUA OHJAUSKESKUS 1 VIKATIETO 1x230 Vac, 50 Hz SD M SYÖTTÖ ASUO IKKUA SAVU- ILMAISI AVAUS- MOOTTORI IKKUA VIKATIETO KÄSIAVAUS L3 L L1 L2 L3 SI TAAJUUS- MUUTTAJA L2 L3 L U V W X x230 Vac, 50 Hz SD M SYÖTTÖ ASUO IKKUA SAVU- ILMAISI AVAUS- MOOTTORI IKKUA KÄSIAVAUS RAPPUKÄYTÄVÄ SAVUILMAISIMET Fläkt Woods FIFLO FI

11 Järjestelmän toiminta SMPA:n toimintaan vaikuttavat ohjauspaikat: Ohjauskeskuksen sähkönsyöttökaapelissa olevat sulakkeet ja kytkimet Ohjauskeskuksen sulakkeet, taajuusmuuttaja, releyksikkö ja luukkujen avauskytkin Käyttöpaneeli Paineanturi Savunilmaisimet Puhallinyksikön turvakytkimet Mahdollinen ulkoinen järjestelmä Paineistus Käynnistys SMPA savunilmaisin aktivoituaan käynnistää paineistuksen kun käyttöpaneelin paineistuskytkin on automaatti-asennossa. SMPA ohjauskeskus saa paineistuksen käynnistyskäskyn joltain ulkoiselta järjestelmältä. Käyttöpaneelin paineistuskytkin tulee olla automaattiasennossa. Käyttöpaneelin paineistuskytkin käännetään käsiasentoon Luukku aukeaa. oin 20 s:n kuluttua puhallin käynnistyy ja puhaltaa ilmaa rakennuksen sisään. Ohjauskeskuksen taajuusmuuttaja pyrkii pitämään esim. porrashuoneessa 50 Pa:n ylipainetta ulkoilmaan nähden painelähettimen mittaaman paine-eron perusteella. Pysäytys SMPA savuanturin käynnistämä paineistus pysäytetään resetoimalla ABAV releyksikkö SMPA ohjauskeskus sisältä. Savuilmaisimen ympärillä ei saa olla enää savua. Ulkoisen järjestelmän käynnistämä paineistus pysäytetään ko. järjestelmästä. Käyttöpaneelista käynnistetty paineistus pysäytetään kääntämällä paineistuskytkin joko automaatti tai 0-asentoon. Fläkt Woods FIFLO FI

12 Taajuusmuuttaja Taajuusmuuttaja toimii painesäätimenä paineistustilanteessa. Taajuusmuuttaja on parametroitu tehtaalla valmiiksi. Tämän dokumentin liitteenä seuraa parametrilista. Vikakoodit Lue vikakoodi näytöstä ja poista vian aiheuttaja. Vian kuittaus Puhaltimen pysäyttävä vika kuitataan katkaisemalla jännite taajuusmuuttajan etusulakkeesta siksi aikaa että taajuusmuuttajan näyttö pimenee. Tämän jälkeen kytketään jännite takaisin. Vika kuitataan painamalla Reset/OFF painiketta ja tämän jälkeen AUTO-O painiketta. Paneeli Taajuusmuuttaja tulee olla aina AUTO-O tilassa! Painesäätimen viritys Painesäätimessä (PI) on esiasetetut viritysarvot, joilla säädön tulisi toimia nopeasti mutta ei aiheuttaen värähtelyä. Jos rakennuksen vuotoilmavirta on pieni ja värähtelyä ilmenee, voi säädintä rauhoittaa pienentämällä vahvistusta (7-33) ja pidentämällä integrointiaikaa (7-34) Prosessin PI:n suhteellinen vahvistus * Prosessin PI sisäinen aika s * 9999 s Fläkt Woods FIFLO FI

13 Testaus ja tarkastukset Käyttöönottotarkastus 1. Alkutoimenpiteet Käännä keskuksen sulakkeet asentoon 1. Käännä turvakytkimet asentoon 1. Käännä käyttöpaneelin kytkin asentoon 0. Tee ohjauskeskus jännitteiseksi. ollaa paineanturi, jolloin näytössä näkyy 0 Pa. Paine-eroanturin tulee olla jännitteinen n.15 min ennen nollausta. Tarkasta ohjeuskeskuksen releyksiköstä että vain vihreä operation ledi palaa. Tarkasta ettei taajuusmuuttajan näytössä ole virheilmoituksia ja että se on AUTO-O tilassa. Käyttöpaneelin keltainen HUOLTO-valo tulisi palaa tässä vaiheessa. Käännä käyttöpaneelin paineistuskytkin AUTasentoon, jolloin vihreä VALMIUSTILA-valon tulisi syttyä. 2. Luukun toiminnan tarkastus. Käännä ohjauskeskuksen sisällä kytkin S3 asentoon 1, jolloin luukun tulisi avautua. Jos näin ei tapahdu, voi turvakytkin olla 0-asennossa tai lineaarimoottorien kaapeli on kytketty väärin. Palauta kytkin asentoon 0, jolloin luukkun tulisi sulkeutua. 3. Paineistuksen tarkastus Sulje porrashuoneen ovet. Paineistus käynnistetään käyttöpaneelin PAIEISTUS-kytkimen KASI-asennosta. Paineistus voidaan testata myös aktivoimalla savuilmaisin testikaasulla tai käynnistämällä ulkoisesta järjestelmästä, kun käyttöpaneelin PAIEISTUSkytkin on asennossa AUT. Käyttöpaneelin punainen PAIEISTUS-valo syttyy. Puhallinyksikön luukku avautuu. Tästä noin 20 sekunnin kuluttua puhallin käynnistyy. Tarkasta että ilma virtaa porrashuoneeseen. Jos virtaussuunta on väärä, tulee puhaltimen moottorikaapelin kaksi vaihejohtoa vaihtaa keskenään. Ohjainyksikön taajuusmuuttaja pyrkii pitämään porrashuoneessa 50 (±5) Pa:n ylipainetta ulkoilmaan nähden painelähettimen mittaaman paine-eron perusteella. Jos paine ei nouse, tarkasta painelähettimen letkut ja että kaikki ovet ovat varmasti suljettuja. Jos paine huojuu voimakkaasti, katso kohta painesäätimen viritys. Testauksen aikana suunniteltu poistoilmareitti on pidettävä avoimena. Tämä vähentää värähtelyä. Jätä PAIEISTUS-kytkin asentoon AUT ja kuittaa ohjauskeskuksen releyksikkö RESET-painikkeesta. Puhallin pysähtyy ja luukku sulkeutuu. Puolivuotistarkastus Paineistuksen testaus käyttöpaneelin kytkimellä n.10 minuuttia. Ks. käyttöönottotarkastus. Vuositarkastus Toista käyttöönottotarkastuksessa määritellyt toimenpiteet. Puhallinyksikön luukun avattavuus on tarkastettava vuosittain. Mahdolliset esteet on poistettava. Luukun avausmoottoreiden tarkastettavia kohteita ovat. o Moottoreiden kiinnitys o suojaus kosteudelta o moottoreiden toiminta (koestus) ja sähköliitokset Luukun saranointi ja tiivisteiden kunto tulee tarkastaa. Painelähettimen letkujen kunnon tarkastus. Letkut on uusittava tarvittaessa. Painesäädin on nollattava letkut irrotettuna. Ks. paineanturin asennus. Fläkt Woods FIFLO FI

14 Testaus ja tarkastukset Sähkökomponenttien huolto Automatiikan huoltokohteita ovat: Paineanturin nollaus kerran vuodessa Savuilmaisimen puhdistus vikailmoituksen jälkeen Sulakkeet ohjauskeskuksessa tarvittaessa Taajuusmuuttajan laitetuulettimen vuosittainen tarkistus ja vaihto tarvittaessa Käyttöpaneelin lasi tarkistettava vuosittain Käyttöpaneelin led-valot tarvittaessa Puhaltimen huollon edellyttämät toimenpiteet Kymmenen vuoden välein tehdään tuotteeseen puhaltimen laakerien vaihto. Huollettaessa tuotetta, ensimmäiseksi katkaistaan puhaltimelle tuleva virransyöttö keskukselta, ja varmistetaan, että tahaton kytkentä ei ole mahdollista, tämän lisäksi käännetään tuotteen turvakytkimet 0- asentoon. Ensimmäiseksi otetaan puhaltimen siipipyörän puoleinen pää näkyviin ( turvakytkimet ), ja poistetaan suojaverkko ( mikäli käytössä ) ja siipipyörä. Tämän jälkeen irrotetaan sähkömoottorin päässä olevat ruuvit ja vedetään moottorin takakansi roottoreineen ulos. Roottorin akselille vaihdetaan uudet laakerit ja tehdään kokoonpano käännetyssä järjestyksessä. Fläkt Woods FIFLO FI

15 Vianhaku Oire Vika Korjaus Keltainen valo palaa Savuilmaisimien releyksikön vika Tarkista savuilmaisimien kunto. Puhdista ne ja kuittaa vika Puhallin ei käynnisty Automaattisulake 1F1 on lauennut Taajuusmuuttajan vika Luukun avauskytkin S3 on asennossa 1 (sijaitsee ohjauskeskus). Turvakytkin on 0-asennossa Paineistuksen kytkin käyttöpaneelissa on 0-asennossa. Taajuusmuuttaja on asetettu paneelista OFF-tilaan Taajuusmuuttajan parametrit väärin Aikareen toiminta väärin Vika syöttöjännitteessä Tutki laukeamisen syy ja palauta sulake 1-asentoon. Lue taajuusmuuttajan vikakoodi näytöstä ja katso taajuusmuuttajan ohjekirjasta kohdasta vikakoodit Palauta kytkin 0-asentoon Palauta kytkin 1-asentoon Palauta kytkin aut-asentoon Palauta taajuusmuuttaja AUTO-O tilaan Tarkista että parametrit on listan mukaiset Tarkista ohjauskeskuksen aikareein toiminta sähkökuvista. Mittaa kaikki vaihe- ja nollajohdot. Syötön vikavirtasuoja ei toimi välttämättä taajuusmuuttajan kanssa. Luukku ei avaudu Ohjauskeskuksen sulake 1F2 on palanut Selvitä syy ja vaihda sulake SMPA:n ulkoinen järjestelmä ei käynnistä paineistusta Ohjauskeskuksen sulakkeet 1F3 ja 2F1 palaneet tai ulkoinen kosketin ei sulkeudu. Selvitä syy ja vaihda sulakkeet. 50Pa:n painetta ei saavuteta Paineletkut tukossa tai irti Tarkista letkut Ovet ja ikkunat auki Paine huojuu voimakkaasti eikä asetu Aseta standardinmukainen testitilanne Rauhoita painesäätöä. Ks painesäädön viritys. Avaa suunniteltu poistoilmareitti. Vikakäynnistys tai puhallin ei pysähdy Vika savuilmaisimessa Tarkista savuilmaisimet Vika ulkoisessa järjestelmässä Savuailmaisimien releyksikkö kuittaamatta Ohjauspaneelin paineistuskytkin käsi asennossa Tarkista onko ulkoinen järjestelmä antanut käynnistyskäskyn Kuittaa yksikkö reset painikkeesta (ohjauskeskus) Palauta kytkin Aut asentoon Mikään valo ei pala Jännitesyöttö puuttu Mittaa kaikki vaihe- ja nollajohdot. Jokin valo käyttöpaneelissa ei pala vaikka pitäisi Ohjauskeskuksen sulake 1F3 palanut Lamppu palanut Selvitä syy ja vaihda sulake Vaihda Led lamppu. Huom 230VAC. Fläkt Woods FIFLO FI

16 We Bring Air to Life Fläkt Woods Group on maailmanlaajuinen energiatehokkaiden ilmanvaihtoratkaisujen johtava toimittaja. Tarjoamme täydellisen valikoiman ilmastoinnin tuotteita. Toimimme asunto- ja liikerakentamisen sekä teollisuuden alalla. Myynti: Espoo PL 5, Espoo Kuopio Microkatu 1, Kuopio Oulu Kiilakiventie 1, Oulu Toijala PL 6, Toijala Turku Kalevantie 39, Turku Vaasa PL 607, Vaasa SMPA Asennus-, käyttö- ja huolto-ohje / FI / / Fläkt Woods Oy Kalevantie 39, Turku Puh
