ENCORE L26 Cylindrical

Transkriptio

1 Käyttöopas ENCORE L26 Cylindrical LUE TÄMÄ OPAS Lue käyttöopas ennen laitteen käyttöä. Tässä oppaassa on tärkeitä tietoja tämän laitteen turvallisesta käytöstä. Tässä oppaassa olevien ohjeiden lukematta jättämisestä ennen ALTO-laitteiden käyttöä tai huoltoa voi olla seurauksena tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen käyttöohjeisiin täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, selitä laitteen käyttö hänelle ensin perusteellisesti. Kaikki tässä oppaassa annetut ohjeet on annettu käyttäjän näkökulmasta laitteen takaa. Uusia oppaita on saatavana osoitteesta: ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas Form No A-FI 4/02 CLARKE TECHNOLOGY Printed in the U.S.A.

2

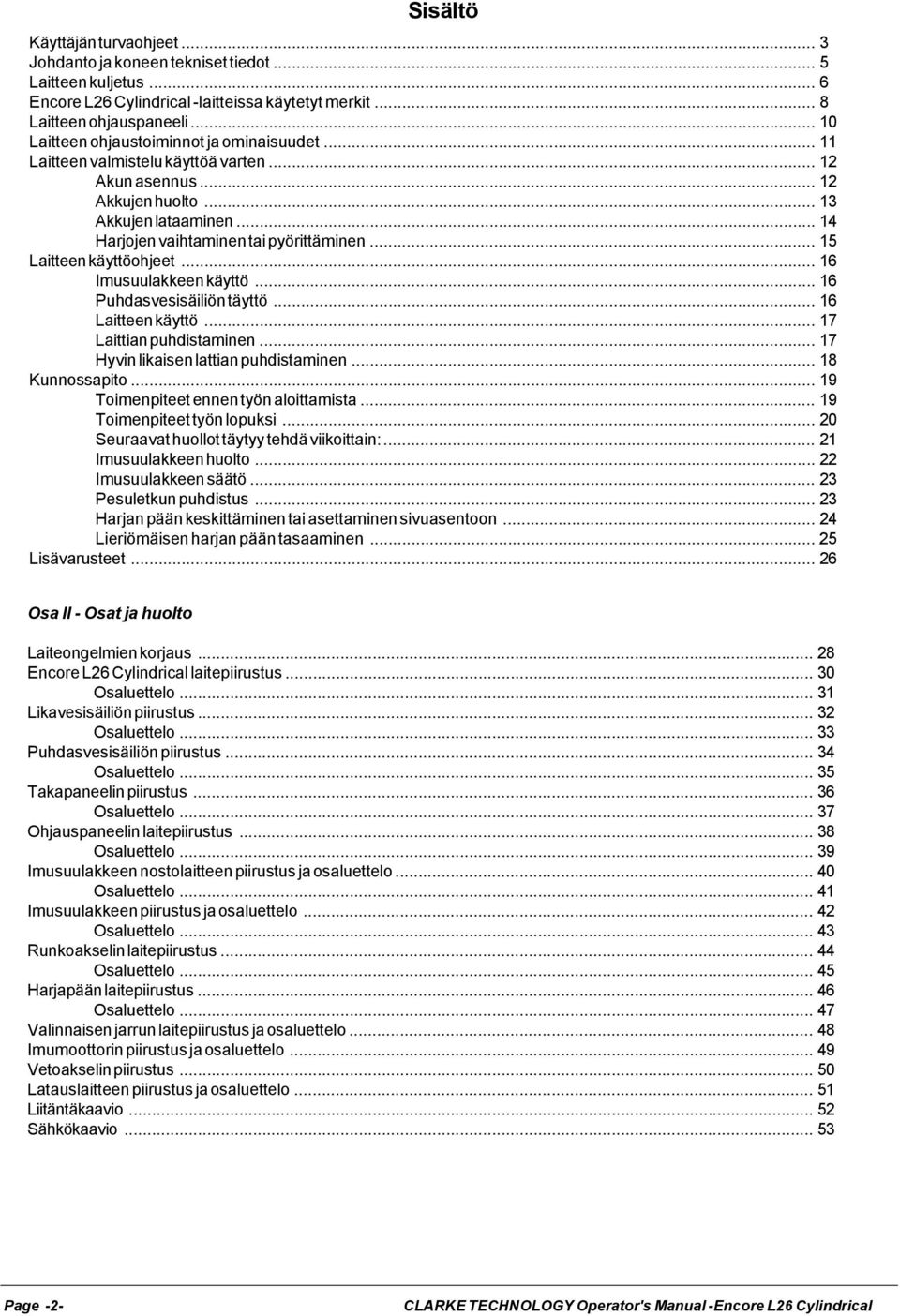

3 Sisältö Käyttäjän turvaohjeet... 3 Johdanto ja koneen tekniset tiedot... 5 Laitteen kuljetus... 6 Encore L26 Cylindrical -laitteissa käytetyt merkit... 8 Laitteen ohjauspaneeli Laitteen ohjaustoiminnot ja ominaisuudet Laitteen valmistelu käyttöä varten Akun asennus Akkujen huolto Akkujen lataaminen Harjojen vaihtaminen tai pyörittäminen Laitteen käyttöohjeet Imusuulakkeen käyttö Puhdasvesisäiliön täyttö Laitteen käyttö Laittian puhdistaminen Hyvin likaisen lattian puhdistaminen Kunnossapito Toimenpiteet ennen työn aloittamista Toimenpiteet työn lopuksi Seuraavat huollot täytyy tehdä viikoittain: Imusuulakkeen huolto Imusuulakkeen säätö Pesuletkun puhdistus Harjan pään keskittäminen tai asettaminen sivuasentoon Lieriömäisen harjan pään tasaaminen Lisävarusteet Osa II - Osat ja huolto Laiteongelmien korjaus Encore L26 Cylindrical laitepiirustus Osaluettelo Likavesisäiliön piirustus Osaluettelo Puhdasvesisäiliön piirustus Osaluettelo Takapaneelin piirustus Osaluettelo Ohjauspaneelin laitepiirustus Osaluettelo Imusuulakkeen nostolaitteen piirustus ja osaluettelo Osaluettelo Imusuulakkeen piirustus ja osaluettelo Osaluettelo Runkoakselin laitepiirustus Osaluettelo Harjapään laitepiirustus Osaluettelo Valinnaisen jarrun laitepiirustus ja osaluettelo Imumoottorin piirustus ja osaluettelo Vetoakselin piirustus Latauslaitteen piirustus ja osaluettelo Liitäntäkaavio Sähkökaavio Page -2- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

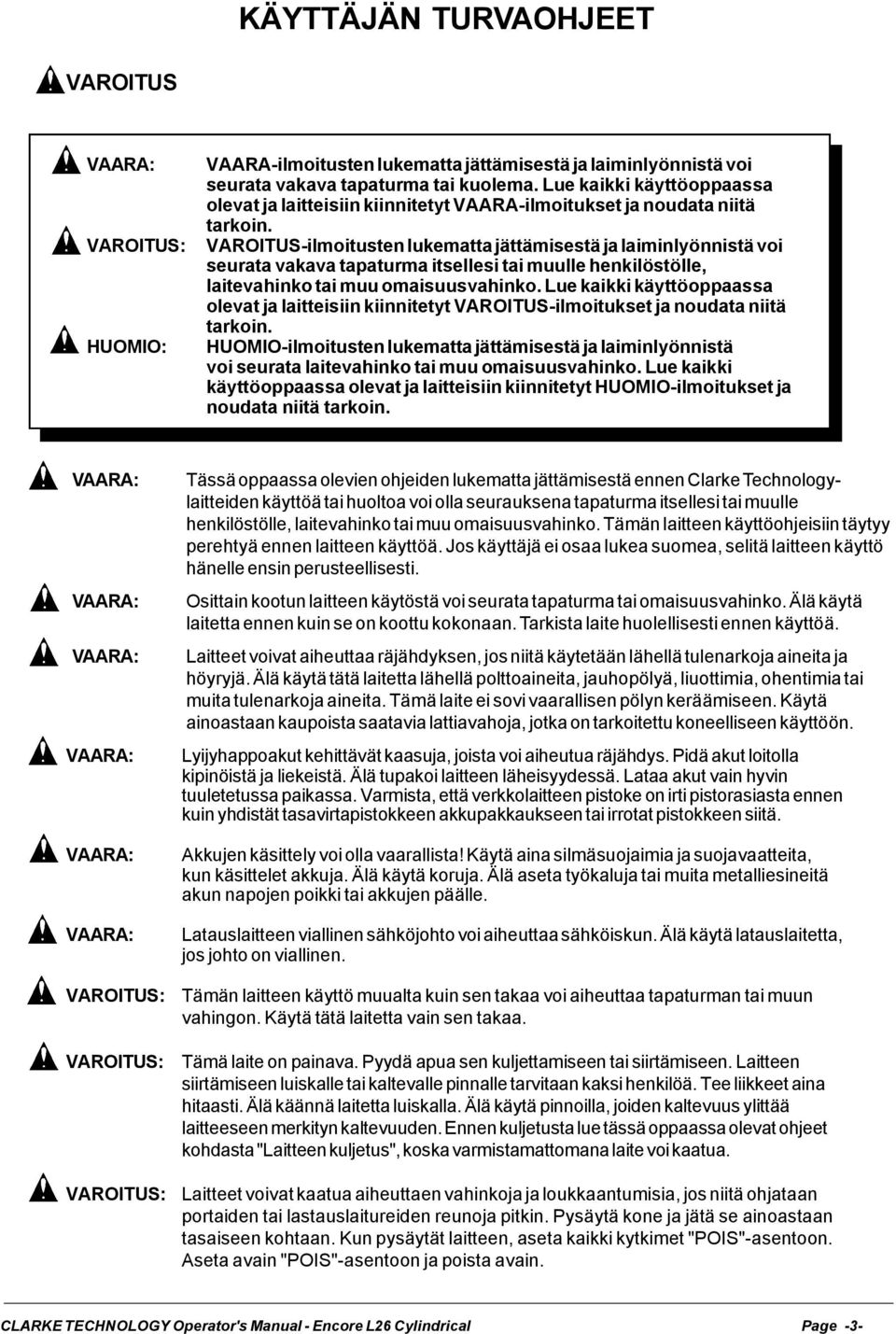

4 KÄYTTÄJÄN TURVAOHJEET VAROITUS VAARA: HUOMIO: VAARA-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata vakava tapaturma tai kuolema. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt VAARA-ilmoitukset ja noudata niitä tarkoin. VAROITUS-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata vakava tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt VAROITUS-ilmoitukset ja noudata niitä tarkoin. HUOMIO-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata laitevahinko tai muu omaisuusvahinko. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt HUOMIO-ilmoitukset ja noudata niitä tarkoin. VAARA: VAARA: VAARA: VAARA: VAARA: VAARA: Tässä oppaassa olevien ohjeiden lukematta jättämisestä ennen Clarke Technologylaitteiden käyttöä tai huoltoa voi olla seurauksena tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen käyttöohjeisiin täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, selitä laitteen käyttö hänelle ensin perusteellisesti. Osittain kootun laitteen käytöstä voi seurata tapaturma tai omaisuusvahinko. Älä käytä laitetta ennen kuin se on koottu kokonaan. Tarkista laite huolellisesti ennen käyttöä. Laitteet voivat aiheuttaa räjähdyksen, jos niitä käytetään lähellä tulenarkoja aineita ja höyryjä. Älä käytä tätä laitetta lähellä polttoaineita, jauhopölyä, liuottimia, ohentimia tai muita tulenarkoja aineita. Tämä laite ei sovi vaarallisen pölyn keräämiseen. Käytä ainoastaan kaupoista saatavia lattiavahoja, jotka on tarkoitettu koneelliseen käyttöön. Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. Pidä akut loitolla kipinöistä ja liekeistä. Älä tupakoi laitteen läheisyydessä. Lataa akut vain hyvin tuuletetussa paikassa. Varmista, että verkkolaitteen pistoke on irti pistorasiasta ennen kuin yhdistät tasavirtapistokkeen akkupakkaukseen tai irrotat pistokkeen siitä. Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. Älä käytä koruja. Älä aseta työkaluja tai muita metalliesineitä akun napojen poikki tai akkujen päälle. Latauslaitteen viallinen sähköjohto voi aiheuttaa sähköiskun. Älä käytä latauslaitetta, jos johto on viallinen. Tämän laitteen käyttö muualta kuin sen takaa voi aiheuttaa tapaturman tai muun vahingon. Käytä tätä laitetta vain sen takaa. Tämä laite on painava. Pyydä apua sen kuljettamiseen tai siirtämiseen. Laitteen siirtämiseen luiskalle tai kaltevalle pinnalle tarvitaan kaksi henkilöä. Tee liikkeet aina hitaasti. Älä käännä laitetta luiskalla. Älä käytä pinnoilla, joiden kaltevuus ylittää laitteeseen merkityn kaltevuuden. Ennen kuljetusta lue tässä oppaassa olevat ohjeet kohdasta "Laitteen kuljetus", koska varmistamattomana laite voi kaatua. Laitteet voivat kaatua aiheuttaen vahinkoja ja loukkaantumisia, jos niitä ohjataan portaiden tai lastauslaitureiden reunoja pitkin. Pysäytä kone ja jätä se ainoastaan tasaiseen kohtaan. Kun pysäytät laitteen, aseta kaikki kytkimet "POIS"-asentoon. Aseta avain "POIS"-asentoon ja poista avain. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -3-

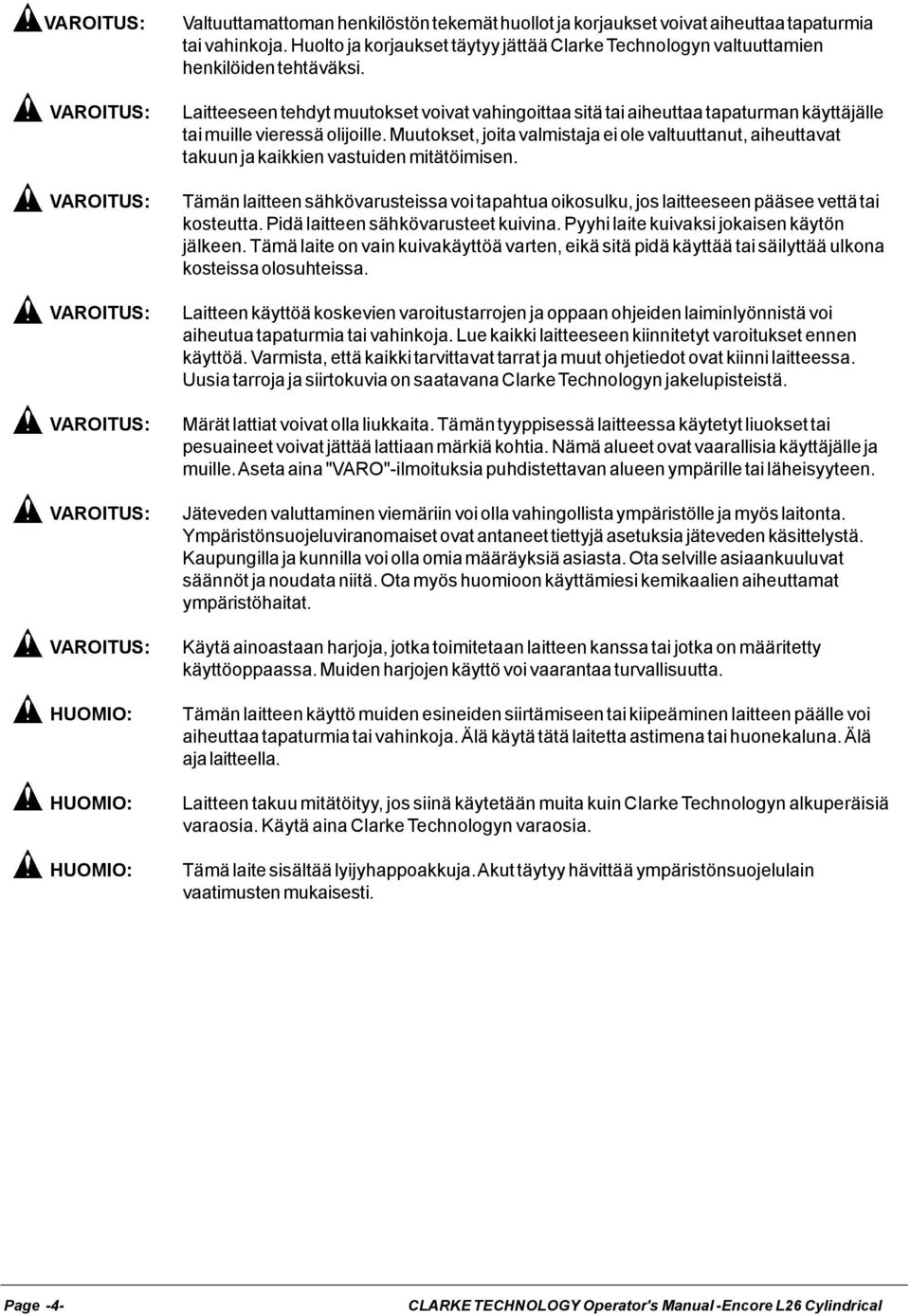

5 HUOMIO: HUOMIO: HUOMIO: Valtuuttamattoman henkilöstön tekemät huollot ja korjaukset voivat aiheuttaa tapaturmia tai vahinkoja. Huolto ja korjaukset täytyy jättää Clarke Technologyn valtuuttamien henkilöiden tehtäväksi. Laitteeseen tehdyt muutokset voivat vahingoittaa sitä tai aiheuttaa tapaturman käyttäjälle tai muille vieressä olijoille. Muutokset, joita valmistaja ei ole valtuuttanut, aiheuttavat takuun ja kaikkien vastuiden mitätöimisen. Tämän laitteen sähkövarusteissa voi tapahtua oikosulku, jos laitteeseen pääsee vettä tai kosteutta. Pidä laitteen sähkövarusteet kuivina. Pyyhi laite kuivaksi jokaisen käytön jälkeen. Tämä laite on vain kuivakäyttöä varten, eikä sitä pidä käyttää tai säilyttää ulkona kosteissa olosuhteissa. Laitteen käyttöä koskevien varoitustarrojen ja oppaan ohjeiden laiminlyönnistä voi aiheutua tapaturmia tai vahinkoja. Lue kaikki laitteeseen kiinnitetyt varoitukset ennen käyttöä. Varmista, että kaikki tarvittavat tarrat ja muut ohjetiedot ovat kiinni laitteessa. Uusia tarroja ja siirtokuvia on saatavana Clarke Technologyn jakelupisteistä. Märät lattiat voivat olla liukkaita. Tämän tyyppisessä laitteessa käytetyt liuokset tai pesuaineet voivat jättää lattiaan märkiä kohtia. Nämä alueet ovat vaarallisia käyttäjälle ja muille. Aseta aina "VARO"-ilmoituksia puhdistettavan alueen ympärille tai läheisyyteen. Jäteveden valuttaminen viemäriin voi olla vahingollista ympäristölle ja myös laitonta. Ympäristönsuojeluviranomaiset ovat antaneet tiettyjä asetuksia jäteveden käsittelystä. Kaupungilla ja kunnilla voi olla omia määräyksiä asiasta. Ota selville asiaankuuluvat säännöt ja noudata niitä. Ota myös huomioon käyttämiesi kemikaalien aiheuttamat ympäristöhaitat. Käytä ainoastaan harjoja, jotka toimitetaan laitteen kanssa tai jotka on määritetty käyttöoppaassa. Muiden harjojen käyttö voi vaarantaa turvallisuutta. Tämän laitteen käyttö muiden esineiden siirtämiseen tai kiipeäminen laitteen päälle voi aiheuttaa tapaturmia tai vahinkoja. Älä käytä tätä laitetta astimena tai huonekaluna. Älä aja laitteella. Laitteen takuu mitätöityy, jos siinä käytetään muita kuin Clarke Technologyn alkuperäisiä varaosia. Käytä aina Clarke Technologyn varaosia. Tämä laite sisältää lyijyhappoakkuja. Akut täytyy hävittää ympäristönsuojelulain vaatimusten mukaisesti. Page -4- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

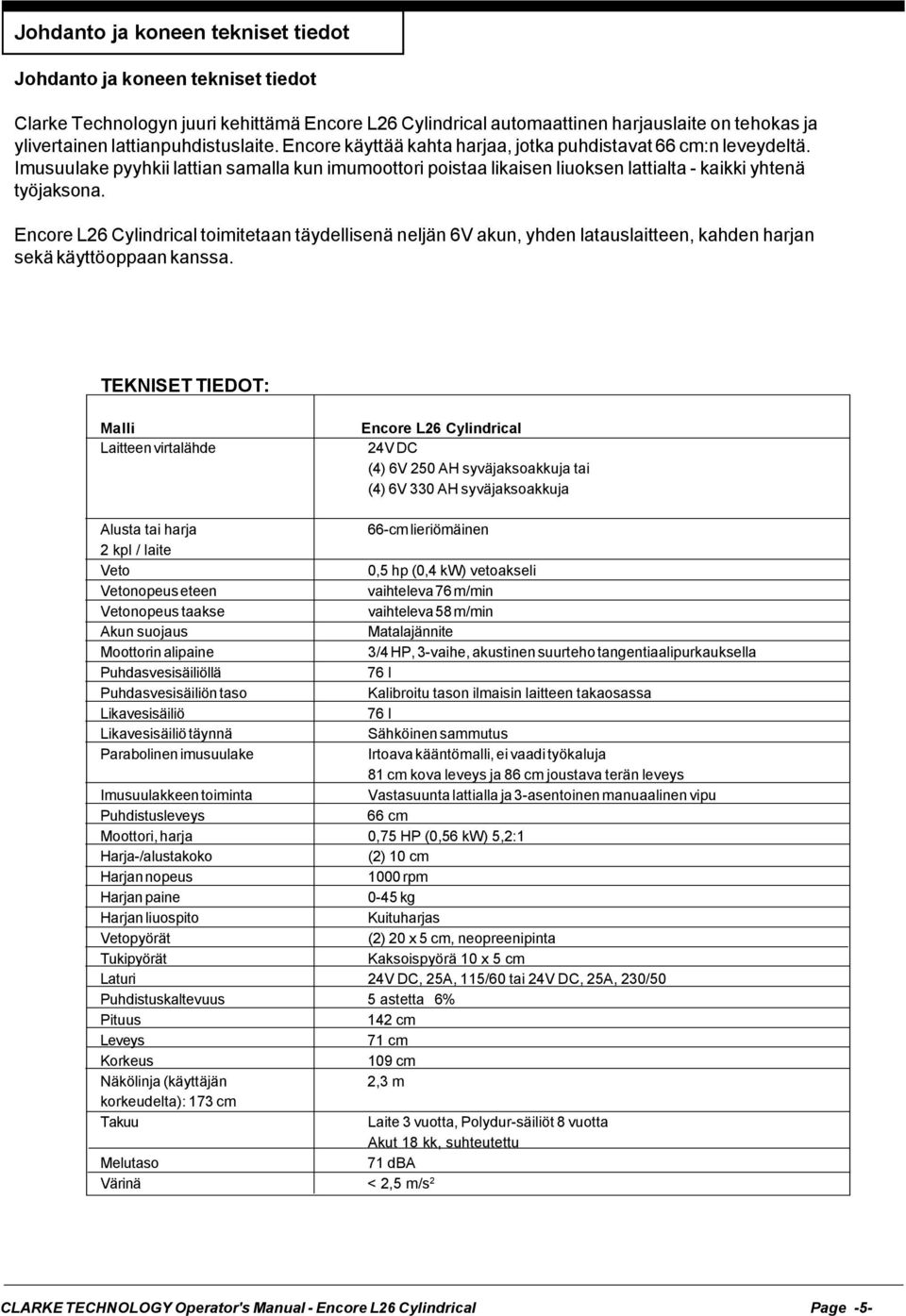

6 Johdanto ja koneen tekniset tiedot Johdanto ja koneen tekniset tiedot Clarke Technologyn juuri kehittämä Encore L26 Cylindrical automaattinen harjauslaite on tehokas ja ylivertainen lattianpuhdistuslaite. Encore käyttää kahta harjaa, jotka puhdistavat 66 cm:n leveydeltä. Imusuulake pyyhkii lattian samalla kun imumoottori poistaa likaisen liuoksen lattialta - kaikki yhtenä työjaksona. Encore L26 Cylindrical toimitetaan täydellisenä neljän 6V akun, yhden latauslaitteen, kahden harjan sekä käyttöoppaan kanssa. TEKNISET TIEDOT: Malli Encore L26 Cylindrical Laitteen virtalähde 24V DC (4) 6V 250 AH syväjaksoakkuja tai (4) 6V 330 AH syväjaksoakkuja Alusta tai harja 66-cm lieriömäinen 2 kpl / laite Veto 0,5 hp (0,4 kw) vetoakseli Vetonopeus eteen vaihteleva 76 m/min Vetonopeus taakse vaihteleva 58 m/min Akun suojaus Matalajännite Moottorin alipaine 3/4 HP, 3-vaihe, akustinen suurteho tangentiaalipurkauksella Puhdasvesisäiliöllä 76 l Puhdasvesisäiliön taso Kalibroitu tason ilmaisin laitteen takaosassa Likavesisäiliö 76 l Likavesisäiliö täynnä Sähköinen sammutus Parabolinen imusuulake Irtoava kääntömalli, ei vaadi työkaluja 81 cm kova leveys ja 86 cm joustava terän leveys Imusuulakkeen toiminta Vastasuunta lattialla ja 3-asentoinen manuaalinen vipu Puhdistusleveys 66 cm Moottori, harja 0,75 HP (0,56 kw) 5,2:1 Harja-/alustakoko (2) 10 cm Harjan nopeus 1000 rpm Harjan paine 0-45 kg Harjan liuospito Kuituharjas Vetopyörät (2) 20 x 5 cm, neopreenipinta Tukipyörät Kaksoispyörä 10 x 5 cm Laturi 24V DC, 25A, 115/60 tai 24V DC, 25A, 230/50 Puhdistuskaltevuus 5 astetta 6% Pituus 142 cm Leveys 71 cm Korkeus 109 cm Näkölinja (käyttäjän 2,3 m korkeudelta): 173 cm Takuu Laite 3 vuotta, Polydur-säiliöt 8 vuotta Akut 18 kk, suhteutettu Melutaso 71 dba Värinä < 2,5 m/s 2 CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -5-

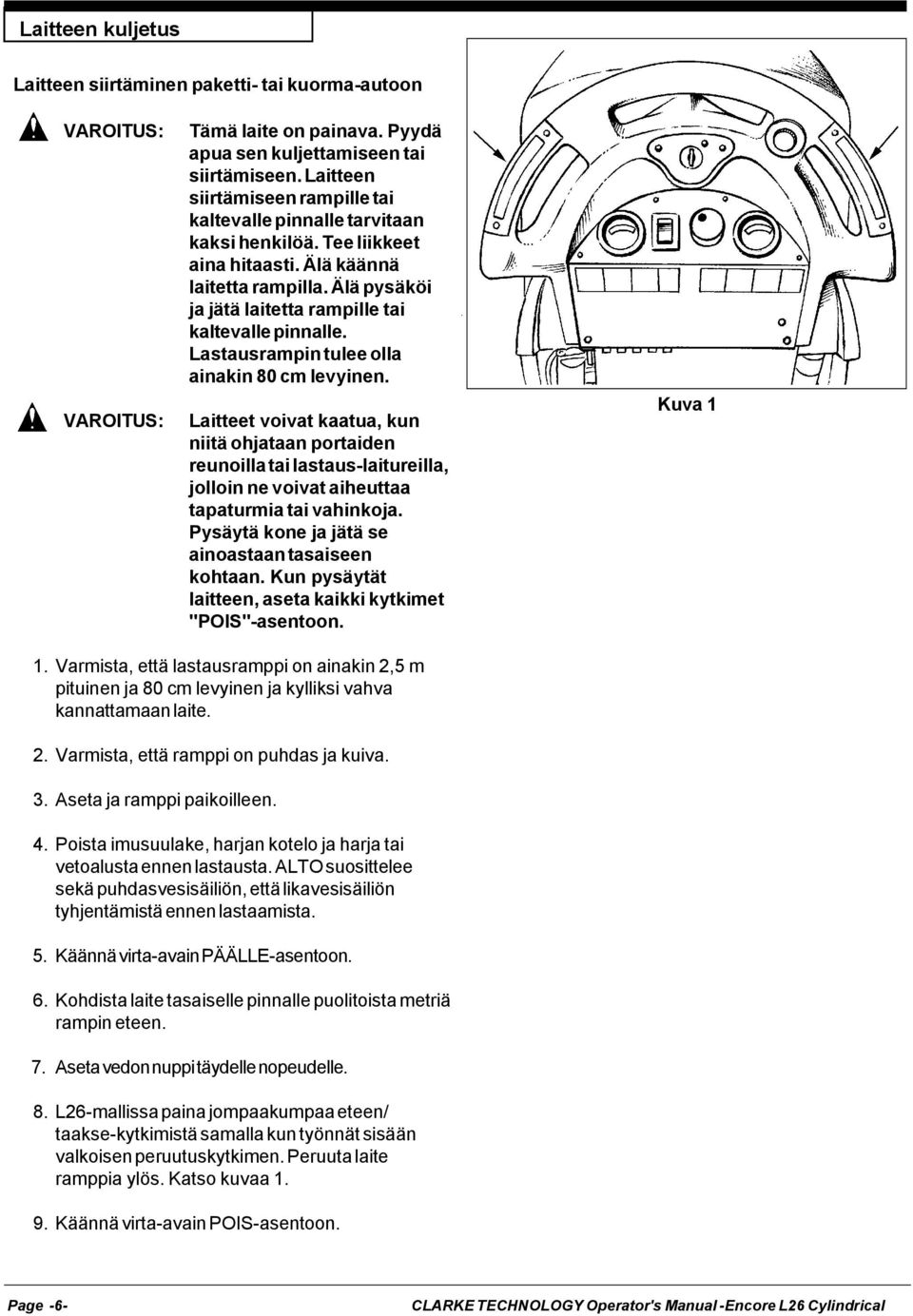

7 Laitteen kuljetus Laitteen siirtäminen paketti- tai kuorma-autoon Tämä laite on painava. Pyydä apua sen kuljettamiseen tai siirtämiseen. Laitteen siirtämiseen rampille tai kaltevalle pinnalle tarvitaan kaksi henkilöä. Tee liikkeet aina hitaasti. Älä käännä laitetta rampilla. Älä pysäköi ja jätä laitetta rampille tai kaltevalle pinnalle. Lastausrampin tulee olla ainakin 80 cm levyinen. Laitteet voivat kaatua, kun niitä ohjataan portaiden reunoilla tai lastaus-laitureilla, jolloin ne voivat aiheuttaa tapaturmia tai vahinkoja. Pysäytä kone ja jätä se ainoastaan tasaiseen kohtaan. Kun pysäytät laitteen, aseta kaikki kytkimet "POIS"-asentoon. Kuva 1 1. Varmista, että lastausramppi on ainakin 2,5 m pituinen ja 80 cm levyinen ja kylliksi vahva kannattamaan laite. 2. Varmista, että ramppi on puhdas ja kuiva. 3. Aseta ja ramppi paikoilleen. 4. Poista imusuulake, harjan kotelo ja harja tai vetoalusta ennen lastausta. ALTO suosittelee sekä puhdasvesisäiliön, että likavesisäiliön tyhjentämistä ennen lastaamista. 5. Käännä virta-avain PÄÄLLE-asentoon. 6. Kohdista laite tasaiselle pinnalle puolitoista metriä rampin eteen. 7. Aseta vedon nuppi täydelle nopeudelle. 8. L26-mallissa paina jompaakumpaa eteen/ taakse-kytkimistä samalla kun työnnät sisään valkoisen peruutuskytkimen. Peruuta laite ramppia ylös. Katso kuvaa Käännä virta-avain POIS-asentoon. Page -6- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

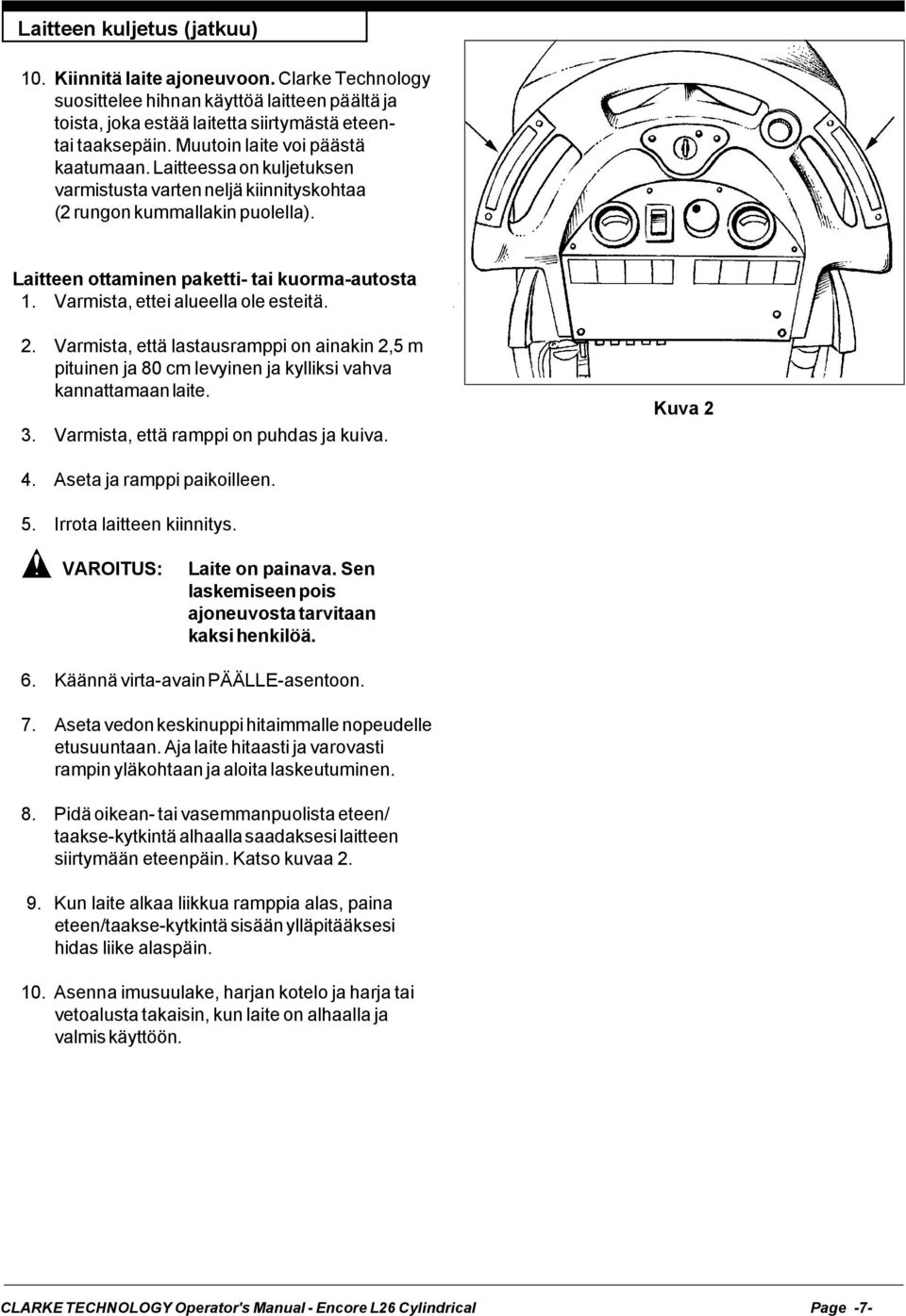

8 Laitteen kuljetus (jatkuu) 10. Kiinnitä laite ajoneuvoon. Clarke Technology suosittelee hihnan käyttöä laitteen päältä ja toista, joka estää laitetta siirtymästä eteentai taaksepäin. Muutoin laite voi päästä kaatumaan. Laitteessa on kuljetuksen varmistusta varten neljä kiinnityskohtaa (2 rungon kummallakin puolella). Laitteen ottaminen paketti- tai kuorma-autosta 1. Varmista, ettei alueella ole esteitä. 2. Varmista, että lastausramppi on ainakin 2,5 m pituinen ja 80 cm levyinen ja kylliksi vahva kannattamaan laite. 3. Varmista, että ramppi on puhdas ja kuiva. Kuva 2 4. Aseta ja ramppi paikoilleen. 5. Irrota laitteen kiinnitys. Laite on painava. Sen laskemiseen pois ajoneuvosta tarvitaan kaksi henkilöä. 6. Käännä virta-avain PÄÄLLE-asentoon. 7. Aseta vedon keskinuppi hitaimmalle nopeudelle etusuuntaan. Aja laite hitaasti ja varovasti rampin yläkohtaan ja aloita laskeutuminen. 8. Pidä oikean- tai vasemmanpuolista eteen/ taakse-kytkintä alhaalla saadaksesi laitteen siirtymään eteenpäin. Katso kuvaa Kun laite alkaa liikkua ramppia alas, paina eteen/taakse-kytkintä sisään ylläpitääksesi hidas liike alaspäin. 10. Asenna imusuulake, harjan kotelo ja harja tai vetoalusta takaisin, kun laite on alhaalla ja valmis käyttöön. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -7-

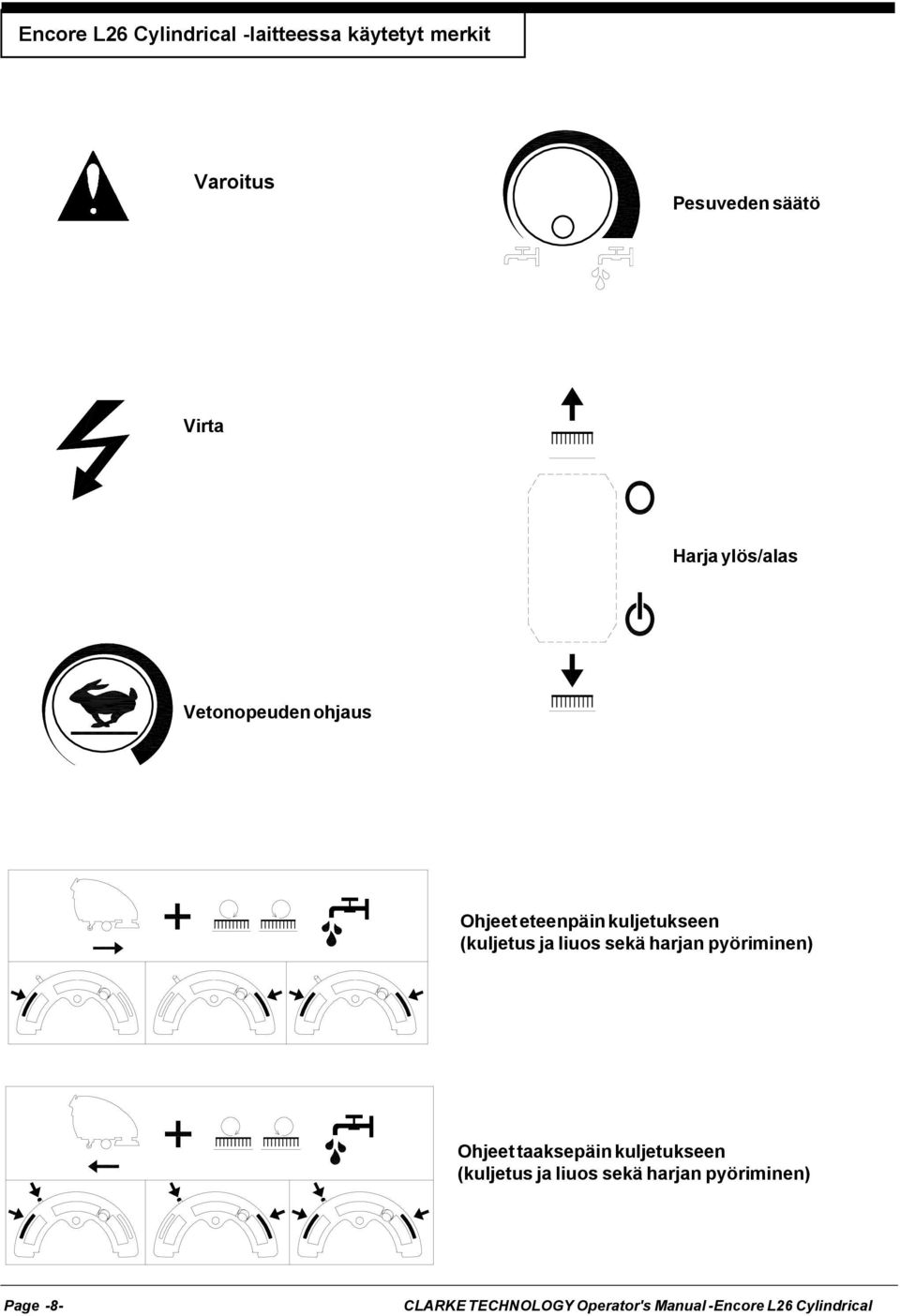

9 Encore L26 Cylindrical -laitteessa käytetyt merkit Varoitus Pesuveden säätö Virta Harja ylös/alas Vetonopeuden ohjaus Ohjeet eteenpäin kuljetukseen (kuljetus ja liuos sekä harjan pyöriminen) Ohjeet taaksepäin kuljetukseen (kuljetus ja liuos sekä harjan pyöriminen) Page -8- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

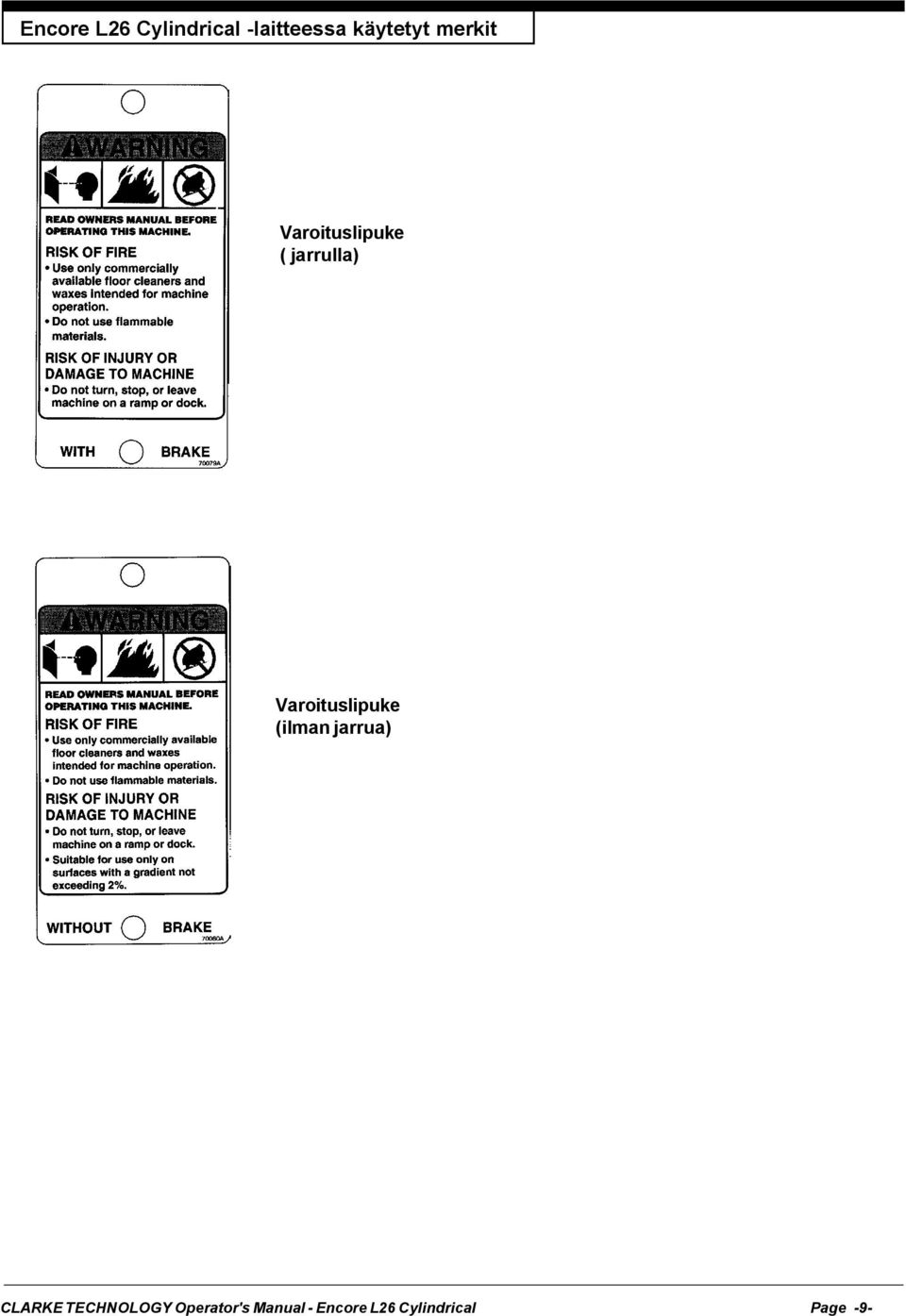

10 Encore L26 Cylindrical -laitteessa käytetyt merkit Varoituslipuke ( jarrulla) Varoituslipuke (ilman jarrua) CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -9-

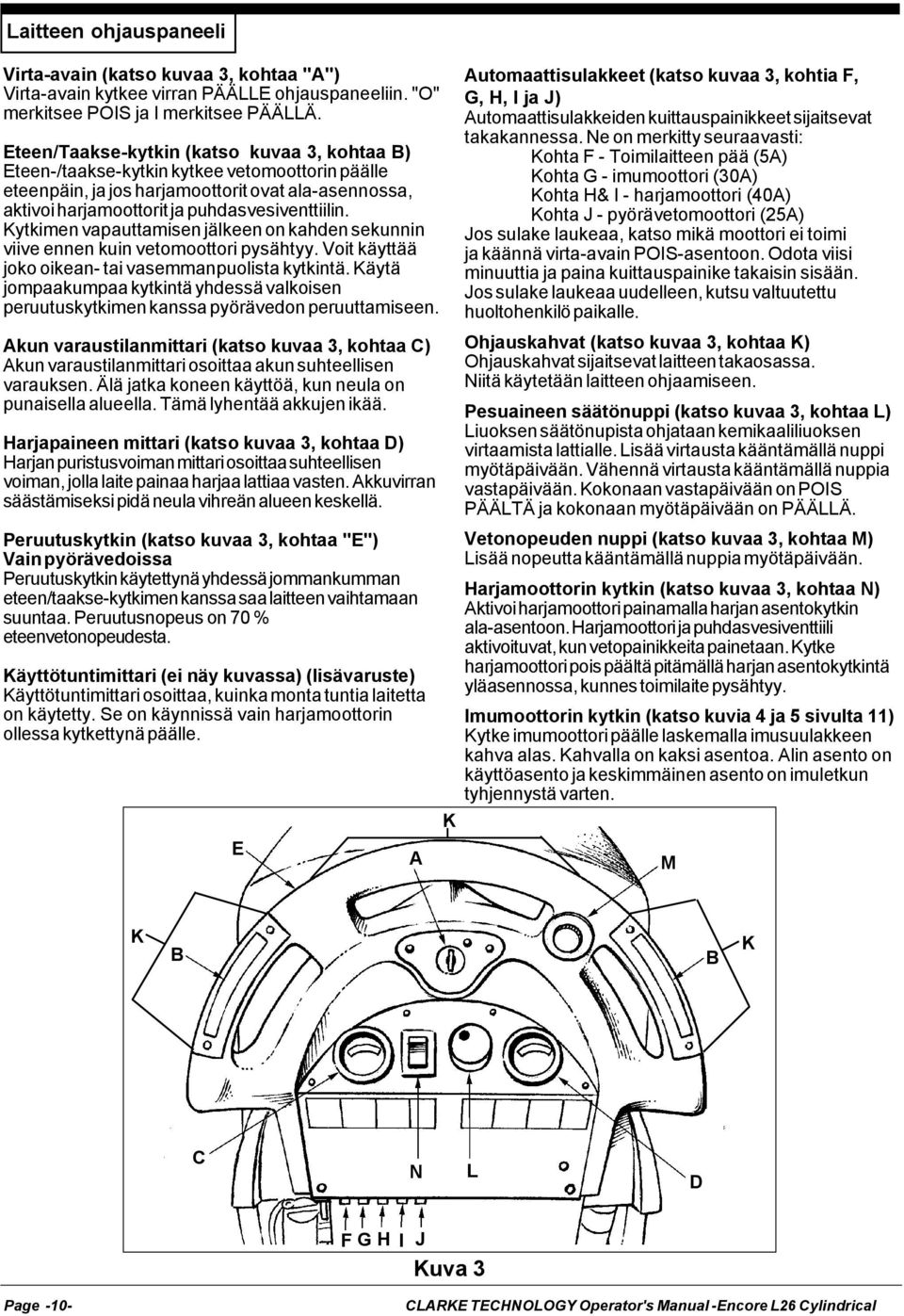

11 Laitteen ohjauspaneeli Virta-avain (katso kuvaa 3, kohtaa "A") Virta-avain kytkee virran PÄÄLLE ohjauspaneeliin. "O" merkitsee POIS ja I merkitsee PÄÄLLÄ. Eteen/Taakse-kytkin (katso kuvaa 3, kohtaa B) Eteen-/taakse-kytkin kytkee vetomoottorin päälle eteenpäin, ja jos harjamoottorit ovat ala-asennossa, aktivoi harjamoottorit ja puhdasvesiventtiilin. Kytkimen vapauttamisen jälkeen on kahden sekunnin viive ennen kuin vetomoottori pysähtyy. Voit käyttää joko oikean- tai vasemmanpuolista kytkintä. Käytä jompaakumpaa kytkintä yhdessä valkoisen peruutuskytkimen kanssa pyörävedon peruuttamiseen. Akun varaustilanmittari (katso kuvaa 3, kohtaa C) Akun varaustilanmittari osoittaa akun suhteellisen varauksen. Älä jatka koneen käyttöä, kun neula on punaisella alueella. Tämä lyhentää akkujen ikää. Harjapaineen mittari (katso kuvaa 3, kohtaa D) Harjan puristusvoiman mittari osoittaa suhteellisen voiman, jolla laite painaa harjaa lattiaa vasten. Akkuvirran säästämiseksi pidä neula vihreän alueen keskellä. Peruutuskytkin (katso kuvaa 3, kohtaa "E") Vain pyörävedoissa Peruutuskytkin käytettynä yhdessä jommankumman eteen/taakse-kytkimen kanssa saa laitteen vaihtamaan suuntaa. Peruutusnopeus on 70 % eteenvetonopeudesta. Käyttötuntimittari (ei näy kuvassa) (lisävaruste) Käyttötuntimittari osoittaa, kuinka monta tuntia laitetta on käytetty. Se on käynnissä vain harjamoottorin ollessa kytkettynä päälle. E A K Automaattisulakkeet (katso kuvaa 3, kohtia F, G, H, I ja J) Automaattisulakkeiden kuittauspainikkeet sijaitsevat takakannessa. Ne on merkitty seuraavasti: Kohta F - Toimilaitteen pää (5A) Kohta G - imumoottori (30A) Kohta H& I - harjamoottori (40A) Kohta J - pyörävetomoottori (25A) Jos sulake laukeaa, katso mikä moottori ei toimi ja käännä virta-avain POIS-asentoon. Odota viisi minuuttia ja paina kuittauspainike takaisin sisään. Jos sulake laukeaa uudelleen, kutsu valtuutettu huoltohenkilö paikalle. Ohjauskahvat (katso kuvaa 3, kohtaa K) Ohjauskahvat sijaitsevat laitteen takaosassa. Niitä käytetään laitteen ohjaamiseen. Pesuaineen säätönuppi (katso kuvaa 3, kohtaa L) Liuoksen säätönupista ohjataan kemikaaliliuoksen virtaamista lattialle. Lisää virtausta kääntämällä nuppi myötäpäivään. Vähennä virtausta kääntämällä nuppia vastapäivään. Kokonaan vastapäivään on POIS PÄÄLTÄ ja kokonaan myötäpäivään on PÄÄLLÄ. Vetonopeuden nuppi (katso kuvaa 3, kohtaa M) Lisää nopeutta kääntämällä nuppia myötäpäivään. Harjamoottorin kytkin (katso kuvaa 3, kohtaa N) Aktivoi harjamoottori painamalla harjan asentokytkin ala-asentoon. Harjamoottori ja puhdasvesiventtiili aktivoituvat, kun vetopainikkeita painetaan. Kytke harjamoottori pois päältä pitämällä harjan asentokytkintä yläasennossa, kunnes toimilaite pysähtyy. Imumoottorin kytkin (katso kuvia 4 ja 5 sivulta 11) Kytke imumoottori päälle laskemalla imusuulakkeen kahva alas. Kahvalla on kaksi asentoa. Alin asento on käyttöasento ja keskimmäinen asento on imuletkun tyhjennystä varten. M K B B K C N L D G F G H I J Kuva 3 H Page -10- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

12 Laitteen ohjaustoiminnot ja ominaisuudet Imusuulakkeen nostokahva. Katso kuvia 4 ja 5 Imusuulakkeen nostokahva sijaitsee ohjauskahvojen alapuolella laitteen keskellä. Sitä käytetään imusuulakkeen laskemiseen tai nostamiseen. Imumoottori käynnistyy, kun kahvaa lasketaan joko ensimmäiseen tai viimeiseen asentoon. Uimuriventtiili. Katso kuvaa 6 Imumoottorin sulkukytkin sijaitsee likavesisäiliössä. Se kytkee imumoottorin automaattisesti pois päältä, kun likavesisäiliö on täynnä. HUOMAA: Jos likavesisäiliössä on liikaa vaahtoa, lisää vaahdonpoistoainetta. Vaahto voi vahingoittaa imumoottoria. Pysäköintijarru (lisävarustevaruste) Katso kuvaa 7 HUOMAA: Pysäköintijarrua tulee käyttää, jos laitetta käytetään yli 2 % kaltevuustasolla. Pysäköintijarru estää laitteen liikkumisen. Kuva 4 HUOMIO: Älä kytke jarrua päälle laitteen liikkuessa. Jarru sijaitsee laitteen oikealla puolella vetomoottorin päällä. Jarru kiinnittyy, kun avainkytkin käännetään pois päältä tai akkuvirta kytketään irti. Jarrun päällä on mekaaninen vipu ohitusta varten. Jarru voidaan vapauttaa manuaalisesti kääntämällä vipua myötäpäivään. Jarru palautetaan tavalliseen toimintaan tai kytketään päälle kääntämällä vipua vastapäivään. HUOMAA: Jos vipu jätetään ohitusasentoon, jarru ei toimi avainkytkimellä eikä laite toimi. Kuva 5 Kuva 7 Kuva 6 CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -11-

13 Laitteen valmistelu käyttöä varten Akun asennus Encore-laitteet käyttävät joko kahta 12V akkua tai neljää 6V akkua. Akut sijaitsevat akkulokerossa likavesisäiliön alapuolella. Asenna akut seuraavasti: 1. Kytke laite pois päältä. Aseta pysäköintijarru (jos varusteena). 2. Varmista, että likavesisäiliö on tyhjä. 3. Kallista likavesisäiliötä, kunnes se lukkiutuu täysin avattuun asentoon. Katso kuvaa 8A. HUOMIO: Varmista että säiliö on tyhjä, ennen kuin nostat sitä. HUOMAA: Likavesisäiliötä voidaan pitää ylhäällä keskiasennossa akkujen latauksen aikana. Katso kuvaa 8B. Kuva 8A Älä käytä tai huolla laitetta, kun likavesisäiliö on keskiasennossa. Säiliö voi saada vahingossa kolauksen ja pudota alas. 4. Aseta akut lokeroon kuten kuvassa 8C. Akut ovat painavia. Akkujen nostaminen yksin voi aiheuttaa tapaturman. Pyydä apua akkujen nostamiseen. Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. ÄLÄ TUPAKOI! 5. Yhdistä akkukaapelit akkujen välille ja asenna pitkä kaapeli kuvan osoittamalla tavalla. Katso kuvaa 8C. 6. Yhdistä akkupakkauksen liitin ohjauspaneelin liittimeen. Katso kuvaa 9. Kuva 8B 7. Sulje likavesisäiliö vetämällä ylös salvan varresta ja laskemalla säiliö hitaasti alas. HUOMAUTUS: Lataa akut ennen laitteen käyttöä. 6 V 195 AH AKKULIITÄNNÄT 6 V 250 AH POLYKUORISET AKUT 6 V 330 AH POLYKUORISET AKUT VÄLILEVY AKKU NRO AKKU NRO VÄLILEVY P/N VÄLILEVY VÄLILEVY AKKU NRO (MÄRKÄ-NAPAMALLI) AKKU NRO (KUIVA-NAPAMALLI) VÄLILEVY P/N AKKU NRO AKKU NRO (MÄRKÄ) (KUIVA) LAITTEEN ETUOSA Kuva 9 Kuva 8C Page -12- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

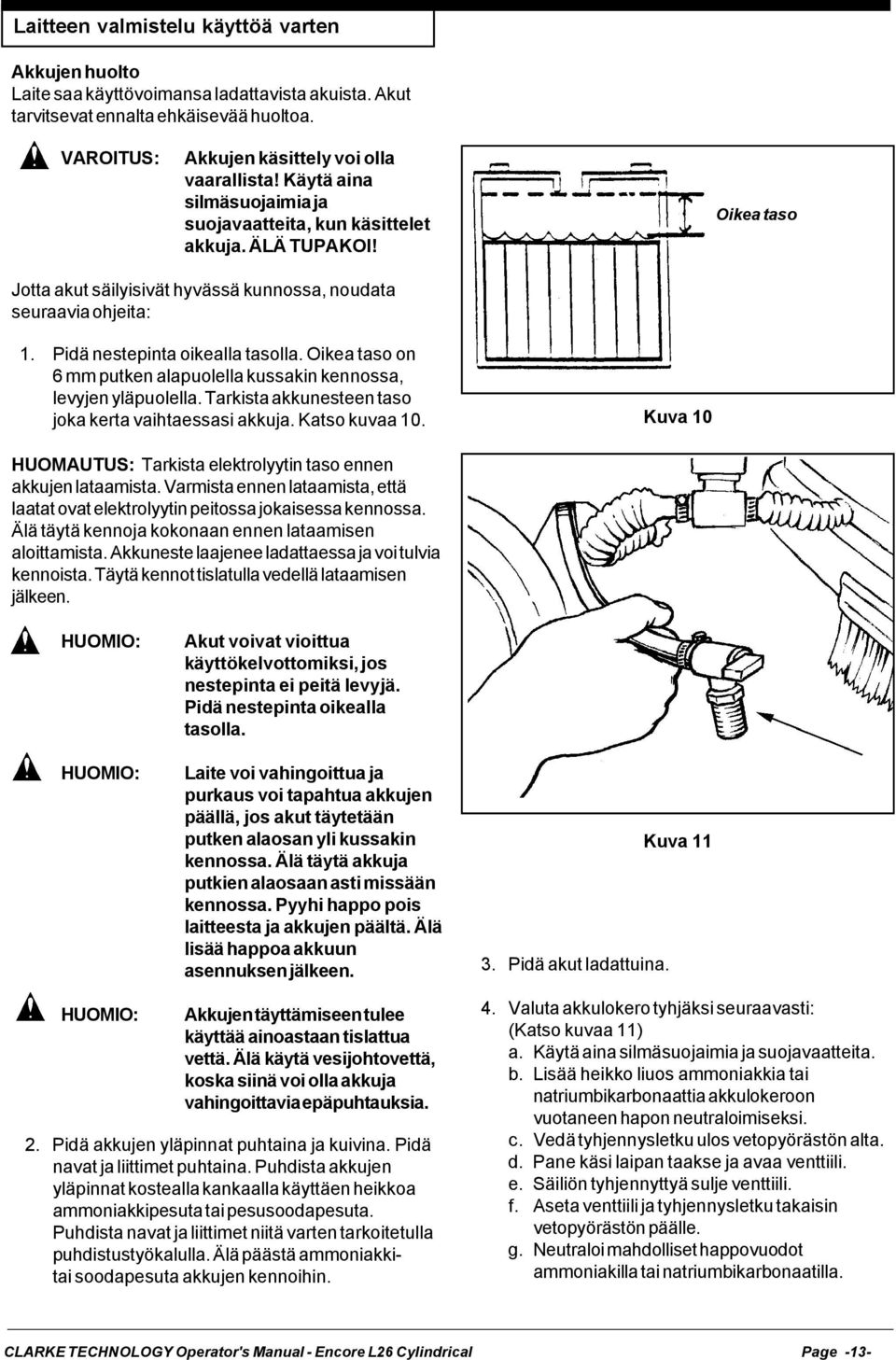

14 Laitteen valmistelu käyttöä varten Akkujen huolto Laite saa käyttövoimansa ladattavista akuista. Akut tarvitsevat ennalta ehkäisevää huoltoa. Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. ÄLÄ TUPAKOI! Oikea taso Jotta akut säilyisivät hyvässä kunnossa, noudata seuraavia ohjeita: 1. Pidä nestepinta oikealla tasolla. Oikea taso on 6 mm putken alapuolella kussakin kennossa, levyjen yläpuolella. Tarkista akkunesteen taso joka kerta vaihtaessasi akkuja. Katso kuvaa 10. Kuva 10 HUOMAUTUS: Tarkista elektrolyytin taso ennen akkujen lataamista. Varmista ennen lataamista, että laatat ovat elektrolyytin peitossa jokaisessa kennossa. Älä täytä kennoja kokonaan ennen lataamisen aloittamista. Akkuneste laajenee ladattaessa ja voi tulvia kennoista. Täytä kennot tislatulla vedellä lataamisen jälkeen. HUOMIO: HUOMIO: Akut voivat vioittua käyttökelvottomiksi, jos nestepinta ei peitä levyjä. Pidä nestepinta oikealla tasolla. Laite voi vahingoittua ja purkaus voi tapahtua akkujen päällä, jos akut täytetään putken alaosan yli kussakin kennossa. Älä täytä akkuja putkien alaosaan asti missään kennossa. Pyyhi happo pois laitteesta ja akkujen päältä. Älä lisää happoa akkuun asennuksen jälkeen. 3. Pidä akut ladattuina. Kuva 11 HUOMIO: Akkujen täyttämiseen tulee käyttää ainoastaan tislattua vettä. Älä käytä vesijohtovettä, koska siinä voi olla akkuja vahingoittavia epäpuhtauksia. 2. Pidä akkujen yläpinnat puhtaina ja kuivina. Pidä navat ja liittimet puhtaina. Puhdista akkujen yläpinnat kostealla kankaalla käyttäen heikkoa ammoniakkipesuta tai pesusoodapesuta. Puhdista navat ja liittimet niitä varten tarkoitetulla puhdistustyökalulla. Älä päästä ammoniakkitai soodapesuta akkujen kennoihin. 4. Valuta akkulokero tyhjäksi seuraavasti: (Katso kuvaa 11) a. Käytä aina silmäsuojaimia ja suojavaatteita. b. Lisää heikko liuos ammoniakkia tai natriumbikarbonaattia akkulokeroon vuotaneen hapon neutraloimiseksi. c. Vedä tyhjennysletku ulos vetopyörästön alta. d. Pane käsi laipan taakse ja avaa venttiili. e. Säiliön tyhjennyttyä sulje venttiili. f. Aseta venttiili ja tyhjennysletku takaisin vetopyörästön päälle. g. Neutraloi mahdolliset happovuodot ammoniakilla tai natriumbikarbonaatilla. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -13-

15 Laitteen valmistelu käyttöä varten Akkujen lataaminen Akkujen lataaminen huonosti tuuletetussa paikassa voi aiheuttaa räjähdyksen. Räjähdysvaaran välttämiseksi lataa akut ainoastaan hyvin tuuletetussa paikassa. Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. Pidä akut loitolla kipinöistä ja liekeistä. ÄLÄ TUPAKOI! Jos sähköpistoketta ei irroteta verkkovirrasta ennen kuin tasavirtaliitin irrotetaan latauslaitteesta, seurauksena voi olla räjähdys. Irrota sähköpistoke aina verkkovirrasta ennen kuin ydistät tai irrotat tasavirtaliittimen latauslaitteesta. Kuva 12 Lataa akut seuraavasti: 1. Aseta latauslaite tasaiselle alustalle. Varmista, että sivuilla olevat tuuletusaukot ovat ainakin 5 cm päässä seinistä tai muista kohteista. Varmista myös, ettei mitään esineitä ole latauslaitteen alaosan tuuletusaukkojen lähellä. 2. Kun virta-avain on pois, jarru on päällä. Varmista, että virta-avain on pois. 3. Ennen akkujen lataamista akkulokero täytyy tuulettaa. Käännä tuuletusta varten likavesisäiliö ylös, kunnes se lukkiutuu jompaankumpaan kahdesta auki-asennosta. Katso kuvaa 12. Sulje säiliö vetämällä ylös salvan vartta ja laskemalla säiliö hitaasti alas kiinni-asentoon. HUOMIO: Varmista että säiliö on tyhjä, ennen kuin nostat säiliön ylös. Kuva 13 HUOMAA: Likavesisäiliötä voidaan pitää ylhäällä keskiasennossa akkujen latauksen aikana. Katso kuvaa 13. Älä käytä tai huolla laitetta, kun likavesisäiliö on keskiasennossa. Säiliö voi saada vahingossa kolauksen ja pudota alas. Aseta säiliö keskiasentoon vetämällä salvan varresta ja nostamalla samalla likavesisäiliötä, kunnes se asettuu varren kolottuun kohtaan. Vedä salvan vartta ylös ja laske samalla likavesisäiliötä varovasti alas varmistaen, että säiliö lukittuu kunnolla paikalleen. Katso kuvaa 13B. Vapauta salvan varsi kallistamalla likavesisäiliötä hieman ylös painaen samalla salvan vartta alas ja laske säiliö hitaasti alas. Page -14- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

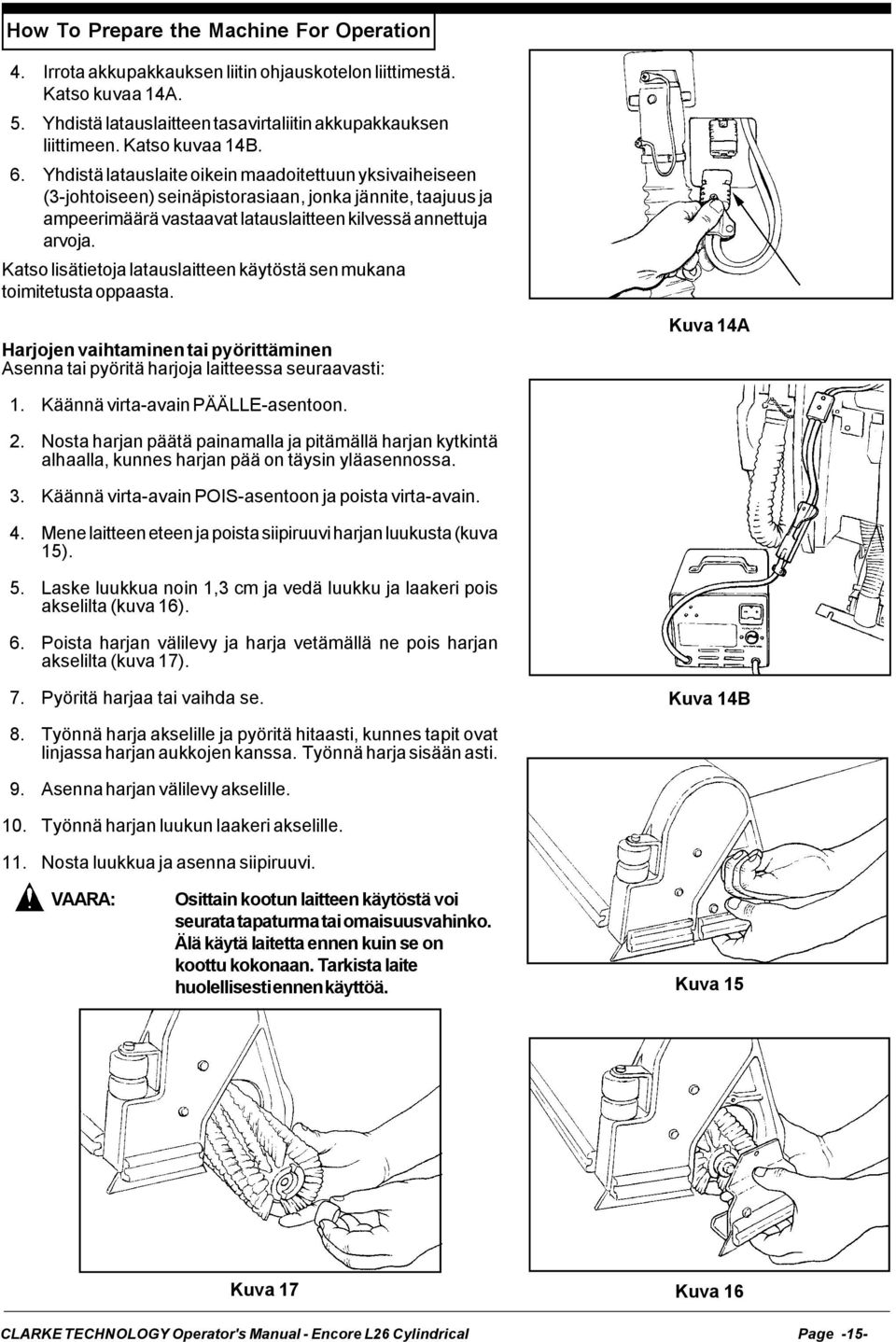

16 How To Prepare the Machine For Operation 4. Irrota akkupakkauksen liitin ohjauskotelon liittimestä. Katso kuvaa 14A. 5. Yhdistä latauslaitteen tasavirtaliitin akkupakkauksen liittimeen. Katso kuvaa 14B. 6. Yhdistä latauslaite oikein maadoitettuun yksivaiheiseen (3-johtoiseen) seinäpistorasiaan, jonka jännite, taajuus ja ampeerimäärä vastaavat latauslaitteen kilvessä annettuja arvoja. Katso lisätietoja latauslaitteen käytöstä sen mukana toimitetusta oppaasta. Harjojen vaihtaminen tai pyörittäminen Asenna tai pyöritä harjoja laitteessa seuraavasti: Kuva 14A 1. Käännä virta-avain PÄÄLLE-asentoon. 2. Nosta harjan päätä painamalla ja pitämällä harjan kytkintä alhaalla, kunnes harjan pää on täysin yläasennossa. 3. Käännä virta-avain POIS-asentoon ja poista virta-avain. 4. Mene laitteen eteen ja poista siipiruuvi harjan luukusta (kuva 15). 5. Laske luukkua noin 1,3 cm ja vedä luukku ja laakeri pois akselilta (kuva 16). 6. Poista harjan välilevy ja harja vetämällä ne pois harjan akselilta (kuva 17). 7. Pyöritä harjaa tai vaihda se. Kuva 14B 8. Työnnä harja akselille ja pyöritä hitaasti, kunnes tapit ovat linjassa harjan aukkojen kanssa. Työnnä harja sisään asti. 9. Asenna harjan välilevy akselille. 10. Työnnä harjan luukun laakeri akselille. 11. Nosta luukkua ja asenna siipiruuvi. VAARA: Osittain kootun laitteen käytöstä voi seurata tapaturma tai omaisuusvahinko. Älä käytä laitetta ennen kuin se on koottu kokonaan. Tarkista laite huolellisesti ennen käyttöä. Kuva 15 Kuva 17 Kuva 16 CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -15-

17 Laitteen käyttöohjeet VAARA: Osittain kootun laitteen käytöstä voi seurata tapaturma tai omaisuusvahinko. Älä käytä laitetta ennen kuin se on koottu kokonaan. Tarkista laite huolellisesti ennen käyttöä. Imusuulakkeen käyttö Imusuulake pyyhkii lattian samalla kun imumoottori poistaa likaisen liuoksen lattialta. Laske tai nosta imusuulakkeen kahva kädellä. Käytä imusuulaketta seuraavasti: 1. Nosta imusuulake ja käynnistä imumoottori siirtämällä imusuulakkeen vipua oikealle ja alas. Katso kuvaa 18. Kuva Nosta imusuulake nostamalla sen vipu ylös. Katso kuvaa 19. HUOMAUTUS: Keskitasossa imumoottori käy edelleen imusuulakkeen ollessa irti lattiasta, mikä estää tippumista ja sallii laitteen peruuttamisen. Puhdasvesisäiliön täyttö Puhdasvesisäiliö voidaan täyttää edestä tai laitteen takana olevan kirkkaan tyhjennysletkun kautta (katso kuva 20). Täytä puhdasvesisäiliö seuraavasti: 1. Lisää puhdistusainetta puhdasvesisäiliöön. Katso oikea määrä pesuaineessa olevassa ohjeista. 2. Täytä puhdasvesisäiliö vedellä. Kun täytät laitetta edestä letkulla, aseta letku täyttösiivilän sisään kuvan 20A osoittamalla tavalla. Kun täytät laitetta takaa, aseta kirkas tyhjennysletku kiinnikettä vastaan ja laita letku sisään kuvan 20B osoittamalla tavalla. Liuoksen määrä voidaan tarkistaa laitteen takaosasta. Kuva 19 Tämäntyyppisen laitteen kanssa käytetyt liuokset tai puhdistusaineet voivat jättää lattiaan märkiä alueita. Nämä alueet voivat olla vaarallisia käyttäjälle tai muille. Aseta aina HUOMIO-tauluja puhdistusalueen lähelle. Kuva 20A Laitteet voivat sytyttää tulenarkoja materiaaleja ja höyryjä tuleen. Älä käytä lähellä tulenarkoja aineita, kuten bensiiniä, jauhopölyä, liuottimia tai ohentimia. Käytä ainoastaan kemikaalin valmistajan suosittelemaa sekoitussuhdetta. Clarke Technology suosittelee veden enimmäislämmöksi 49 C. Kuva 20 Page -16- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

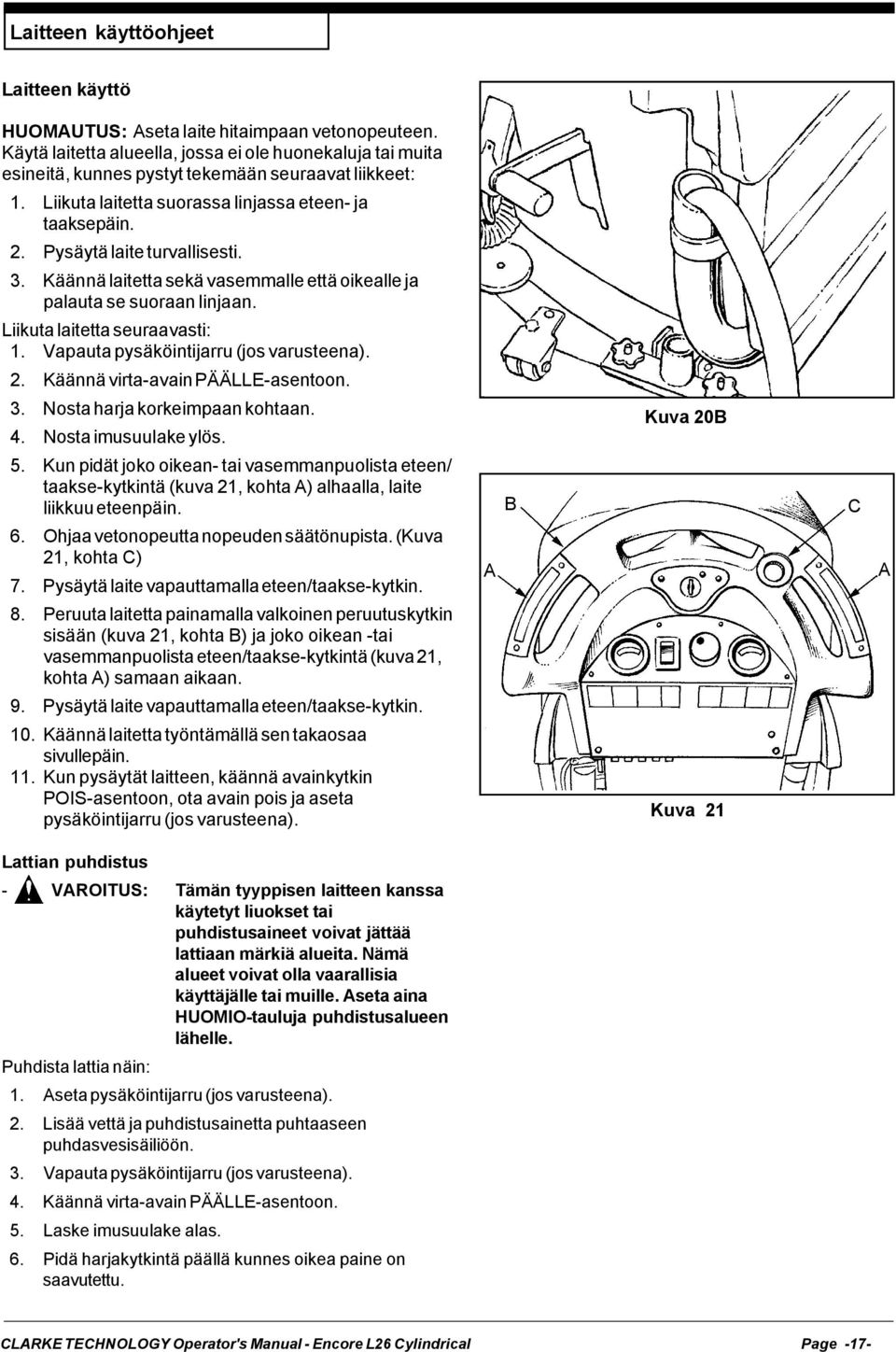

18 Laitteen käyttöohjeet Laitteen käyttö HUOMAUTUS: Aseta laite hitaimpaan vetonopeuteen. Käytä laitetta alueella, jossa ei ole huonekaluja tai muita esineitä, kunnes pystyt tekemään seuraavat liikkeet: 1. Liikuta laitetta suorassa linjassa eteen- ja taaksepäin. 2. Pysäytä laite turvallisesti. 3. Käännä laitetta sekä vasemmalle että oikealle ja palauta se suoraan linjaan. Liikuta laitetta seuraavasti: 1. Vapauta pysäköintijarru (jos varusteena). 2. Käännä virta-avain PÄÄLLE-asentoon. 3. Nosta harja korkeimpaan kohtaan. 4. Nosta imusuulake ylös. 5. Kun pidät joko oikean- tai vasemmanpuolista eteen/ taakse-kytkintä (kuva 21, kohta A) alhaalla, laite liikkuu eteenpäin. 6. Ohjaa vetonopeutta nopeuden säätönupista. (Kuva 21, kohta C) 7. Pysäytä laite vapauttamalla eteen/taakse-kytkin. 8. Peruuta laitetta painamalla valkoinen peruutuskytkin sisään (kuva 21, kohta B) ja joko oikean -tai vasemmanpuolista eteen/taakse-kytkintä (kuva 21, kohta A) samaan aikaan. 9. Pysäytä laite vapauttamalla eteen/taakse-kytkin. 10. Käännä laitetta työntämällä sen takaosaa sivullepäin. 11. Kun pysäytät laitteen, käännä avainkytkin POIS-asentoon, ota avain pois ja aseta pysäköintijarru (jos varusteena). A B Kuva 20B Kuva 21 C A Lattian puhdistus - Tämän tyyppisen laitteen kanssa käytetyt liuokset tai puhdistusaineet voivat jättää lattiaan märkiä alueita. Nämä alueet voivat olla vaarallisia käyttäjälle tai muille. Aseta aina HUOMIO-tauluja puhdistusalueen lähelle. Puhdista lattia näin: 1. Aseta pysäköintijarru (jos varusteena). 2. Lisää vettä ja puhdistusainetta puhtaaseen puhdasvesisäiliöön. 3. Vapauta pysäköintijarru (jos varusteena). 4. Käännä virta-avain PÄÄLLE-asentoon. 5. Laske imusuulake alas. 6. Pidä harjakytkintä päällä kunnes oikea paine on saavutettu. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -17-

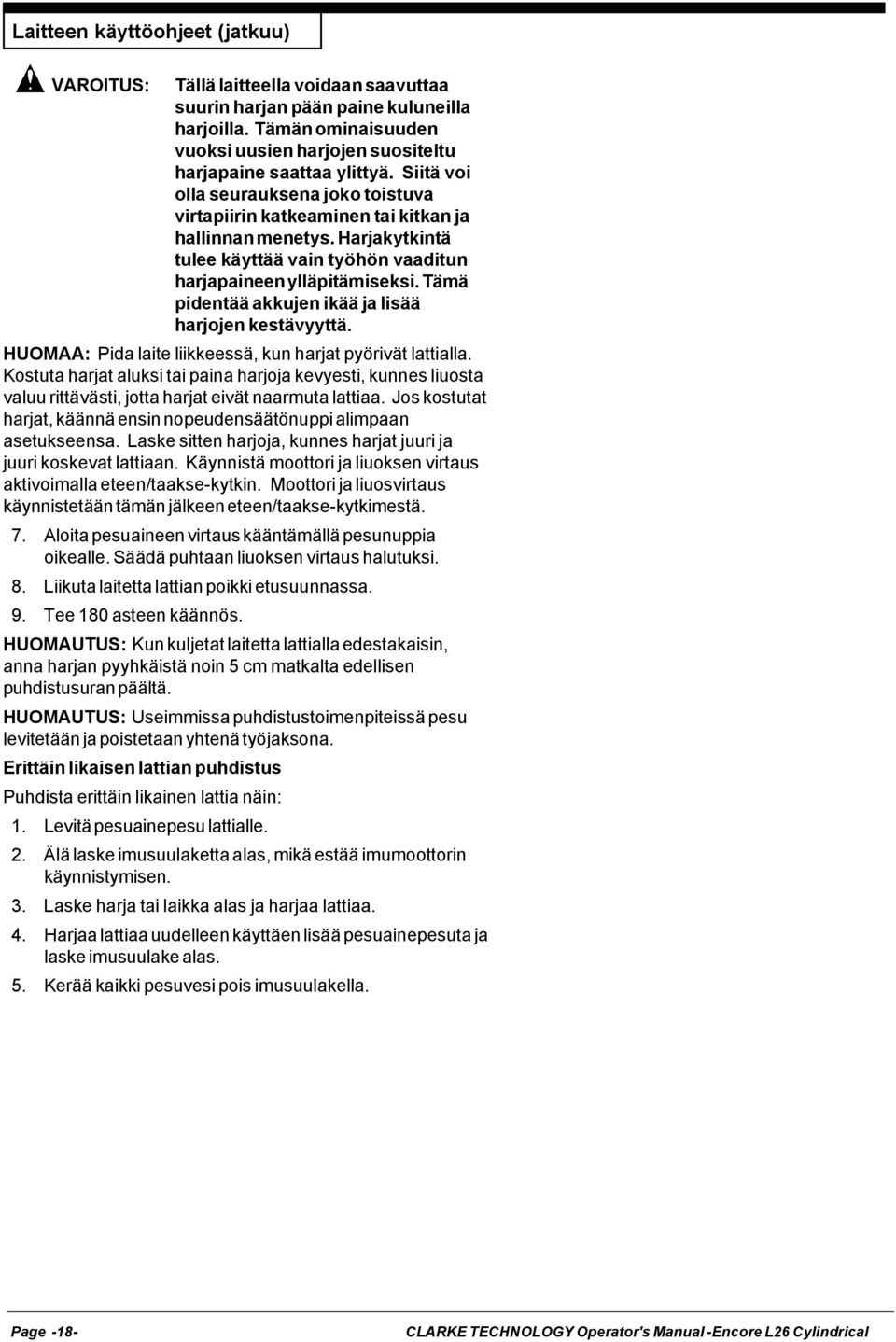

19 Laitteen käyttöohjeet (jatkuu) Tällä laitteella voidaan saavuttaa suurin harjan pään paine kuluneilla harjoilla. Tämän ominaisuuden vuoksi uusien harjojen suositeltu harjapaine saattaa ylittyä. Siitä voi olla seurauksena joko toistuva virtapiirin katkeaminen tai kitkan ja hallinnan menetys. Harjakytkintä tulee käyttää vain työhön vaaditun harjapaineen ylläpitämiseksi. Tämä pidentää akkujen ikää ja lisää harjojen kestävyyttä. HUOMAA: Pida laite liikkeessä, kun harjat pyörivät lattialla. Kostuta harjat aluksi tai paina harjoja kevyesti, kunnes liuosta valuu rittävästi, jotta harjat eivät naarmuta lattiaa. Jos kostutat harjat, käännä ensin nopeudensäätönuppi alimpaan asetukseensa. Laske sitten harjoja, kunnes harjat juuri ja juuri koskevat lattiaan. Käynnistä moottori ja liuoksen virtaus aktivoimalla eteen/taakse-kytkin. Moottori ja liuosvirtaus käynnistetään tämän jälkeen eteen/taakse-kytkimestä. 7. Aloita pesuaineen virtaus kääntämällä pesunuppia oikealle. Säädä puhtaan liuoksen virtaus halutuksi. 8. Liikuta laitetta lattian poikki etusuunnassa. 9. Tee 180 asteen käännös. HUOMAUTUS: Kun kuljetat laitetta lattialla edestakaisin, anna harjan pyyhkäistä noin 5 cm matkalta edellisen puhdistusuran päältä. HUOMAUTUS: Useimmissa puhdistustoimenpiteissä pesu levitetään ja poistetaan yhtenä työjaksona. Erittäin likaisen lattian puhdistus Puhdista erittäin likainen lattia näin: 1. Levitä pesuainepesu lattialle. 2. Älä laske imusuulaketta alas, mikä estää imumoottorin käynnistymisen. 3. Laske harja tai laikka alas ja harjaa lattiaa. 4. Harjaa lattiaa uudelleen käyttäen lisää pesuainepesuta ja laske imusuulake alas. 5. Kerää kaikki pesuvesi pois imusuulakella. Page -18- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

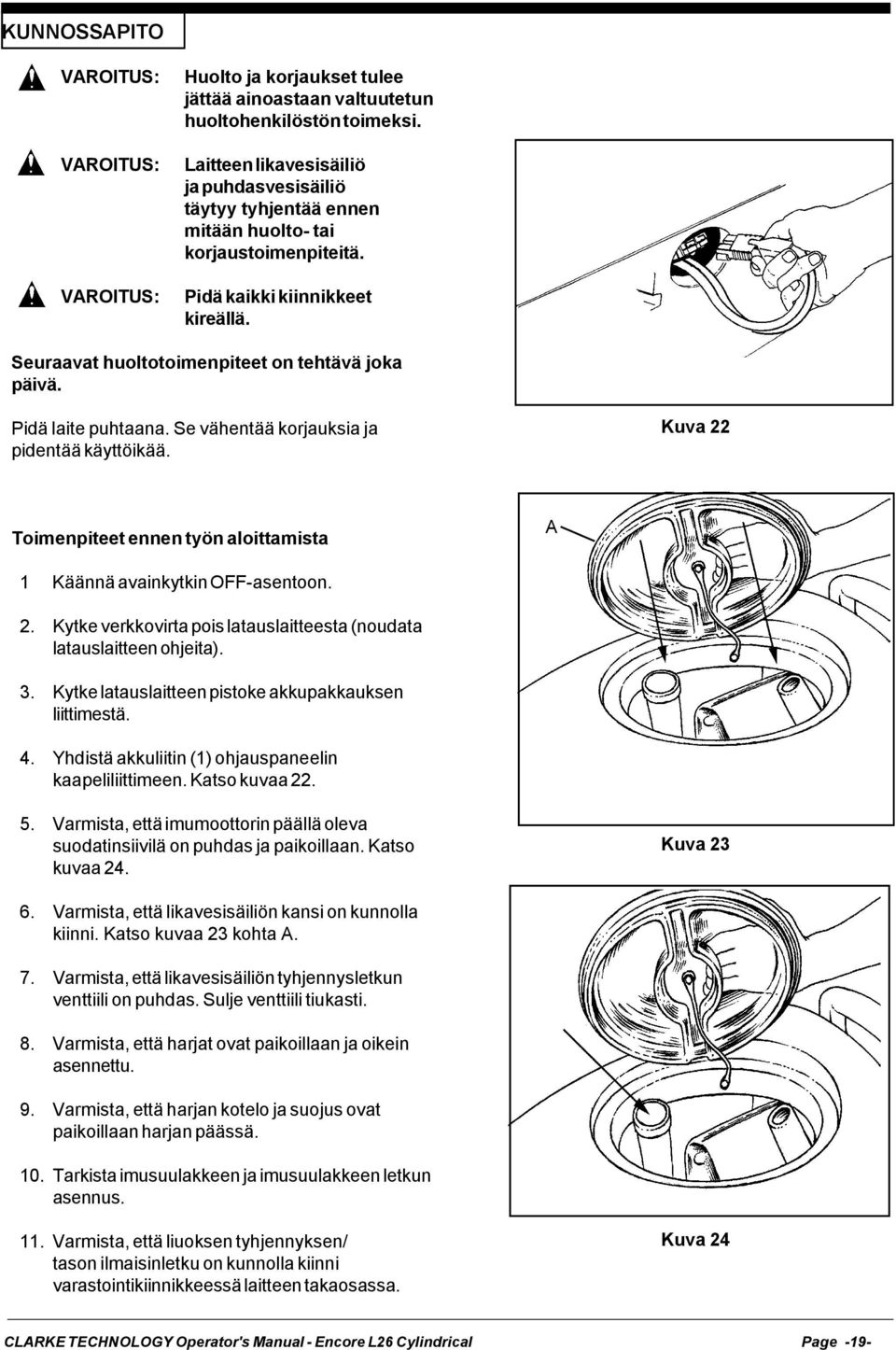

20 KUNNOSSAPITO Huolto ja korjaukset tulee jättää ainoastaan valtuutetun huoltohenkilöstön toimeksi. Laitteen likavesisäiliö ja puhdasvesisäiliö täytyy tyhjentää ennen mitään huolto- tai korjaustoimenpiteitä. Pidä kaikki kiinnikkeet kireällä. Seuraavat huoltotoimenpiteet on tehtävä joka päivä. Pidä laite puhtaana. Se vähentää korjauksia ja pidentää käyttöikää. Kuva 22 Toimenpiteet ennen työn aloittamista A 1 Käännä avainkytkin OFF-asentoon. 2. Kytke verkkovirta pois latauslaitteesta (noudata latauslaitteen ohjeita). 3. Kytke latauslaitteen pistoke akkupakkauksen liittimestä. 4. Yhdistä akkuliitin (1) ohjauspaneelin kaapeliliittimeen. Katso kuvaa Varmista, että imumoottorin päällä oleva suodatinsiivilä on puhdas ja paikoillaan. Katso kuvaa 24. Kuva Varmista, että likavesisäiliön kansi on kunnolla kiinni. Katso kuvaa 23 kohta A. 7. Varmista, että likavesisäiliön tyhjennysletkun venttiili on puhdas. Sulje venttiili tiukasti. 8. Varmista, että harjat ovat paikoillaan ja oikein asennettu. 9. Varmista, että harjan kotelo ja suojus ovat paikoillaan harjan päässä. 10. Tarkista imusuulakkeen ja imusuulakkeen letkun asennus. 11. Varmista, että liuoksen tyhjennyksen/ tason ilmaisinletku on kunnolla kiinni varastointikiinnikkeessä laitteen takaosassa. Kuva 24 CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -19-

21 KUNNOSSAPITO Toimenpiteet työn lopuksi 1. Valuta puhdasvesisäiliö (kuva 25) ja likavesisäiliö (kuva 26) tyhjiksi. Tee säiliöiden tyhjennys näin: a. Käännä virta-avain POIS-asentoon. b. Irrota tyhjennysletku laitteen takaosasta. c. Aseta letkun pää viemärin tai ämpärin päälle. d. Likavesisäiliö: 1.) Käännä venttiilin kahvaa vasemmalle. Tyhjennyssaukko avautuu kun vedät kahvan ulos (kuva 27). HUOMAUTUS: Pysy venttiilin aukon toisella puolella kun avaat venttiilin. 2.) Avaa venttiili kokonaan kääntämällä sen kahvaa oikealle. Vedä kahva ulos venttiilistä (kuva 28). Puhdasvesisäiliö: Kun letku lasketaan veden tasolle, vesi alkaa virrata. 2. Huuhtele säiliöt lisäämällä puhdasta vettä säiliöön sen päällä olevasta aukosta. 3. Jos säiliössä tai tyhjennysletkussa on tukos, huuhtele se voimakkaalla vesisuihkulla. Aseta vesiletku valutusletkuun. 4. Jätä säiliöt ja venttiilit auki kuivumaan. 5. Tarkista imusuulakkeen terä. Pyyhi se kankaalla puhtaaksi. Jos imusuulakkeen terä on vahingoittunut tai kulunut, käännä se tai vaihda se uuteen. 6. Tarkista ja puhdista puhdasvesisäiliön kansi. Käytä mietoa puhdistuspesuta ja huuhtele osat puhtaalla vedellä. 7. Roskakaukalo täytyy tyhjentää säännöllisesti, ettei se täyty liikaa. Poista roskakaukalo laitteesta seuraavasti (katso kuva 29): Kuva 25 Kuva 26 Kuva 27 a. Mene laitteen vasemmalle puolelle, lieriömäisen harjan pään taakse. b. Tartu kaukalon päähän vasemmalla kädellä ja kaukalon keskelle oikealla kädellä. Kuva 28 c. Nosta kaukalon keskiosaa oikealla kädellä ja vedä kaukalo ulos vasemmalla kädellä. d. Tyhjennä kaukalo ja puhdista se, ennen kuin työnnät sen takaisin paikalleen. Varmista, että ylemmät ja alemmat luistit ottavat kiinni. Kuva 29 Page -20- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

22 KUNNOSSAPITO 8. Tarkista akut ja lisää tarvittaessa tislattua vettä latauksen jälkeen. Oikea taso on 5 mm letkun pohjasta kussakin kennossa. HUOMIO: Vesijohtovesi voi sisältää akuille vahingollisia kuona-aineita. Käytä akkujen täyttämiseen ainoastaan tislattua vettä. Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. ÄLÄ TUPAKOI! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. 9. Pyyhi laitteen pinnat puhtaalla kankaalla. kuva Lataa akut. Katso ohjeita tämän oppaan osasta "Akkujen lataaminen". Seuraavat huollot täytyy tehdä viikoittain: Huolto ja korjaukset täytyy jättää valtuutettujen henkilöiden tehtäväksi. Puhdas- ja likavesisäiliö täytyy aina tyhjentää ennen mitään huoltoa. Pidä kaikki kiinnikkeet tiukalla. Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. Älä aseta työkaluja tai muita metalliesineitä akun napojen poikki tai akkujen päälle. HUOMIO: Laite voi vahingoittua ja purkaus voi tapahtua akkujen päällä, jos akut täytetään putken alaosan yli kussakin kennossa. Pyyhi happo pois laitteesta ja akkujen päältä. Älä lisää happoa akkuun asennuksen jälkeen. Kuva 31 HUOMAA: Käännä avainkytkin aina OFF-asentoon ennen laitteen huoltamista. Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. ÄLÄ TUPAKOI! 1. Akkujen tarkistamista varten likavesisäiliötä kallistetaan, kunnes se lukkiutuu täysin avoimeen asentoon. Katso kuvaa 30. Tankki suljetaan vetämällä salvan varsi ylös ja laskemalla säiliö hitaasti suljettuun asentoon. HUOMIO: Varmista että säiliö on tyhjä, ennen kuin nostat säiliön ylös. HUOMAA: Likavesisäiliötä voidaan pitää ylhäällä keskiasennossa akkujen latauksen aikana. Katso kuvaa 31. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -21-

23 KUNNOSSAPITO A Älä käytä tai huolla laitetta, kun likavesisäiliö on keskiasennossa. Säiliö voi saada vahingossa kolauksen ja pudota alas. 2. Irrota akkukaapelit. Pyyhi akut päältä ammoniakkitai pesusoodaliuokseen kastetulla kankaalla. Puhdista akun navat. Yhdistä akkukaapelit. 3. Tarkista, ettei letkuissa ole vuotoja, tukoksia tai muita ongelmia. 4. Tarkista ja puhdista suodatinsiivilä pesuletkusta. Puhdista siivilä seuraavasti: a. Sulje puhtaan veden virtausventtiili. b. Käännä liitintä vasemmalle. c. Poista ja puhdista suodatinsiivilä. d. Asenna siivilä venttiilin liittimeen. Kiinnitä letku kääntämällä liitintä oikealle. Katso kuvaa 32, B. e. Avaa liuosventtiili. Katso kuvaa 32, A. Kuva 32 B 5. Käytä rasvapuristinta kaksoispyörien voiteluun. Katso kuvaa Tarkista harjan käyttöhihnojen kireys. Hihnojen pitää olla rittävän kreällä, että ne eivät luista. Kirstä hihnat seuraavasti: a. Poista hihnan kansi irrottamalla ruuvit. b. Löysää moottorin hihnapyörän kummallakin puolella olevat 2 ruuvia. A Kuva 33 c. Nosta moottoria ylöspäin käyttämällä pientä sorkkarautaa tai suurta ruuvimeisselliä, jotta hihna tulee rittävän kireälle. Nosta moottoria läheltä sitä kohtaa, missä moottori koskettaa harjan pään valukappaletta. (katso kuva 34, A). d. Pidä kireällä ja kiristä 2 ruuvia (katso kuva 34, B). e. Laita hihnan kansi paikalleen. Imusuulakkeen huolto Irrota imusuulake seuraavasti: 1. Irrota imusuulake osineen avaamalla kaksi nuppia, joilla imusuulake on kiinnitetty laitteeseen. Vedä imusuulake osineen irti. Katso kuvaa Tarkista imusuulakkeen terä. Kuva 34 Kuva 35 B Page -22- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

24 KUNNOSSAPITO (jatkuu) 3. Jos terä on kulunut, käännä se toisin päin niin että uusi terä on pyyhkimisasennossa. 4. Asenna imusuulake osineen takaisin laitteeseen. Imusuulakkeen säätö Seuraavat säädöt on tehty tehtaalla, mutta ne voivat vaatia hienosäätöä. Imusuulakkeen kallistuksen säätö: Imusuulakkeen kallistuskulma saa takimmaisen terän nousemaan joko keskeltä tai päistä, riippuen suunnasta, johon kallistusta muutetaan. Katso säätövaiheita kuvasta 36. Avaa vasen ja oikea ruuvi "X". Tuo takimmainen terä alas keskikohdasta kallistamalla "Y" alas. Jos haluat tuoda molemmat päät alas, kallista "Y" ylös. Tee pieniä säätöjä ja kokeile, kunnes saat aikaan tasaisen kaarevuuden. Kuva 36 Imusuulakkeen kumien säätö: Kun etummainen terä on oikein asennettu, sen pitäisi olla noin 1,5 mm takimmaisen terän yläpuolella. Katso kuvaa 37. TAKASUULAKE 0.06 (1.5 mm) Kuva 37 Huolto ja korjaukset täytyy jättää siihen valtuutettujen henkilöiden tehtäväksi. Sähkölaitteiden korjaukset täytyy jättää siihen valtuutettujen henkilöiden tehtäväksi. Pyydä Clarke Technologyn valtuuttamaa huoltohenkilöä tekemään huollot. Käytä ainoastaan alkuperäisiä Clarke Technologyn varaosia. Pesuletkun puhdistus Jos pesuletku tukkiutuu, toimi seuraavasti: 1. Käännä avainkytkin OFF-asentoon ja ota avain pois. 2. Avaa harjamoottorin kansi ja poista harjan kotelo. 3. Poista harjat. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -23-

25 KUNNOSSAPITO (jatkuu) 4. Paikanna pesuventtiili. Se sijaitsee harjamoottorin takana. A 5. Käännä liuosventtiili OFF-asentoon (katso kuvaa 38A). 6. Paikanna pesusuodattimen siivilä. Se sijaitsee pesuventtiilin takana. (Katso kuvaa 38B) 7. Kierrä puutarhaletkun naarasliitin auki pesuventtiilin takaa. Suodatinsiivilä on liittimessä. 8. Poista suodatinsiivilä. Katso kuvaa 38. B 9. Puhdista siivilä ja pane se takaisin paikoilleen. 10. Kiinnitä puutarhaletkun naarasliitin liuosventtiiliin. Kuva Käännä liuosventtiili ON-asentoon. Harjan pään keskittäminen tai asettaminen sivuasentoon Harjan pää voidaan Encore L26-laitteessa keskittää tai asettaa 25 mm laitteen keskiosan oikealle puolelle. Aseta harja keskelle tai sivuasentoon seuraavasti: Tarpeelliset työkalut: 3/8" räikkä, 3" jatkovarsi ja 9/16" holkki. HUOMIO: Ennen harjan pään asettamista sivuasentoon täytyy varmistaa, että likavesisäiliö on tyhjä. Noudata ohjeita sivulta 20, jossa selitetään likavesisäiliön tyhjennys. 1. Käännä avainkytkin ON-asentoon Nosta harjan päätä painamalla ja pitämällä harjakytkintä alhaalla, kunnes harjan pää on kokonaan yläasennossa. 3. Käännä avainkytkin OFF-asentoon ja ota avain pois. 4. Kallista likavesisäiliötä, kunnes se lukkiutuu täysin avattuun asentoon. Kuva Siirry laitteen eteen, avaa etukannen salpa ja käännä kansi auki. 6. Paikanna neljä asennustappia harjan pään telineestä. Katso kuvaa 39. Kahteen ylempään asennusmutteriin pääsee käsiksi likavesisäiliön yläosasta. Alempiin kahteen pääsee käsiksi edestä. Avaa neljää asennusmutteria 2-3 kierrosta vastapäivään. HUOMAA: Älä poista asennusmuttereita. Page -24- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

26 KUNNOSSAPITO (jatkuu) 7. Harjan päätä osineen voidaan siirtää oikealle puolelle 25 mm tai se voidaan asettaa takaisin keskelle. Työnnä harjan pää koko matkan aukon päähän haluttuun asentoon. Tällä varmistetaan pään liikkuminen suoraan ylös ja alas. 8. Kun olet asettanut harjan pään haluttuun asentoon, kiristä mutterit noin 26,7 Nm kireydelle. 9. Sulje etukansi. 10. Sulje likavesisäiliö Harjan pään tasaaminen 4 Encore L26- laitteen harjan pää on tasaisena, kan laite lähtee tehtaalta. Jos pää pitää tasata puolelta toiselle käytön aikana, toimi seuraavasti: 1. Siirrä laite tasaiselle alueelle lattiapinnalla. 2. Käännä virta-avain POIS-asentoon. 3. Löysää kuvassa 40 esitetyt 4 kiinnitysruuvia noudattamalla yllä kuvattua tapaa (Harjan pään keskittäminen tai asettaminen sivuasentoon). Kuva Käännä virta-avain päälle ja laske päätä, kunnes pään koko panio lepää lattialla. 5. Käännä virta-avain POIS-asentoon. 6. Kun harjan pää on tasaisena lattian pinnan kanssa, kiristä mutterit tiukasti arvoon noin 600 cm-lbs. 7. Sulje etukansi ja likavesisäiliö. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -25-

27 Clarke Technology Encore L26 Cylindrical Accessories - 3/02 LISÄVARUSTEET Kuvaus Part No. Pesusauvapakkaus 10150A Clarken huoltopakkaus 14607A 39" (74 cm) imusuulakepakkaus 10068A 32" (84 cm) imusuulakepakkaus 10129A Polydur-suoja-aine 50478A Rasvapumppupakkaus 55420A Matalajännitteen katkaisupakkaus 14097A Jarrupakkaus 10072A Lisätarvikepussi 30070A Tuntimittarisarja 10656A Kova aluspyörä 50968A Liuottimen tåyttöpakkaus 10177A Harjat ja alustat: Koko Kuvaus Osanro Käyttökohde 66 cm Polypropyleeni 30176A Kovien lattioiden yleiseen harjaukseen 66 cm Clean Grit harja 30178A 66 cm Super Grit harja 30179A 66cm Pehmeä nailonharja 30177A Imusuulakkeet: Kuvaus Takasuulake - kumi Takasuulake - yksiosainen nitriili Takasuulake - rivoitettu oranssi Etusuulake - rivoitettu väritön Etusuulake - lovettu laastisauma Etusuulake - rivoitettu oranssi 99 cm (39") suulake 30069A 30082A 30086A 30091A 30080A 30084A Page -26- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

28 ENCORE L26 Cylindrical Osa II Osat ja huolto (70643A-FI) CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -27-

29 LAITEONGELMIEN KORJAUS ONGELMA SYY TOIMENPIDE Liuos ei virtaa. Liuos ei lakkaa virtaamasta. Laite ei poista kaikkea vettä lattialta. Akut eivät riitä normaalia käyttöaikaa. Pesuaineventtiili on kiinni. Letku tai suodatin on tukossa. Pesuaineventtiili tai sähköjohto on viallinen. Liuosmoduuli on viallinen. Pesuaineventtiili on auki tai likainen. Pesuaineventtiili tai sähköjohto on viallinen. Pesuaineventtiili on likainen. Pesuaineventtiilin istukka tai tiiviste on vahingoittunut. Liuosmoduuli on viallinen. Imusuulake on yläasennossa. Imusuulakkeen kallistus on väärä. Likavesisäiliö on täynnä. Siivilän suodatin on likainen. Imusuulakessa, sen letkussa tai pystyputkessa on tukos tai vika. Imumoottori ei ole käynnissä. Imusuulakkeen letku on irti tai vahingoittunut. Imusuulaket ovat vahingoittuneet, kuluneet tai asennettu väärin. Imusuulakkeen puristuspaine on väärin säädetty. Likavesisäiliön kannen tiivisteet ovat vahingoittuneet. Likavesisäiliön kansi on väärä. Akun navat ovat likaiset tai vahingoittuneet. Nestepintataso on liian alhainen. Akut eivät ole täysin latautuneet. Latauslaite on vioittunut. Akussa on vikaa. Akkuja ei ole kytketty. Harjalle on valittu raskas harjaus. Avaa pesuaineventtiili. Poista tukos letkusta tai suodattimesta. Korjaa tai vaihda venttiili ja sähköjohto. Vaihda liuosmoduuli uuteen. Sulje tai puhdista venttiili. Korjaa tai vaihda venttiili tai johto. Puhdista venttiili. Vaihda istukka ja tiiviste. Vaihda liuosmoduuli uuteen. Laske imusuulake alas. Katso säätöjä kuvasta 36, sivulta 23. Valuta säiliö tyhjäksi. Puhdista siivilän suodatin. Poista tukos tai korjaa vika. Tarkista lauennut sulake. Korjauta valtuutetulla huoltohenkilöllä. Tarkista ja yhdistä letku. Käännä lastan terä toisinpäin tai vaihda uuteen. Asenna lastan terä oikein. Säädä imusuulakkeen puristusvoimakkuus. Vaihda tiivisteet. Käännä kantta 180 astetta ja pane takaisin paikoilleen. Puhdista navat ja liittimet. Vaihda vialliset kaapelit. Lataa akut. Lisää tislattua vettä jokaiseen kennoon ja lataa akut. Lataa akkuja täydet 16 tuntia. Korjauta latauslaite valtuutetulla huoltohenkilöllä. Tarkista jännite jokaisesta kennosta samalla kun akku purkautuu. Yhdistä akut. Säädä paine. Page -28- CLARKE TECHNOLOGY Operator's Manual -Encore L26 Cylindrical

30 ONGELMA SYY TOIMENPIDE Puhdistus on epätasaista. Harja tai laikka on kulunut. Vaihda harja tai laikka toiseen. Harja, aluspyörä tai liuosventtiili on vahingoittunut. Teetä tarvittavat korjaukset valtuutetulla huoltohenkilöllä. Harjamoottori ei ole käynnissä. Tarkista, onko sulake lauennut. Palauta. Tarkista mahdollisesti huonot liitännät. Pesuveden taso on alhainen. Täytä puhdasvesisäiliö. HUOMAUTUS: Jos ongelma jatkuu, ota yhteys valtuutettuun huoltohenkilöön. Laite ei käy. Laite ei saa riittävästi virtaa. Kytke sulake päälle. Avain tai kytkin on pois päältä. Kytke avain tai kytkin päälle. Akkuja ei ole kytketty. Tarkista akun liitännät. Akun navat ovat likaiset. Tarkista akkumittari ja lataa. Akut ovat tyhjentyneet. HUOMAUTUS: Jos ongelma jatkuu, ota yhteys valtuutettuun huoltohenkilöön. CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -29-

31 NOTES

32 ALTO TUOTETUEN HAARAOSASTOT Yhdysvalloissa PÄÄTOIMISTO ALTO U.S. Inc., St. Louis, Missouri 390 S. Woods Mill Rd., Suite 300 Chesterfield, Missouri TUOTANTOLAITOKSET ALTO U.S. Inc., Springdale, Arkansas 2100 Highway 265 Springdale, Arkansas (479) Asiakaspalvelu Tekninen palvelu ALTO U.S. Inc., Bowling Green, Ohio Haskins Road MYYNTIPISTEET ALTO U.S. Inc., Carlstadt, New Jersey Commerce Road (201) ALTO U.S. Inc., Elk Grove, Illinois Elmhurst Road (847) ALTO U.S. Inc., Denver, Colorado West 13th Ave. (303) ALTO U.S. Inc., Houston, Texas North Gessner Road ALTO U.S. Inc., Madison Heights, Michigan John R. (810) ALTO U.S. Inc., Marietta, Georgia West Oak Common Lane (770) CLARKE TECHNOLOGY AMERICAN SANDERS TECHNOLOGY A.L. COOK TECHNOLOGY SIMPSON TECHNOLOGY DELCO TECHNOLOGY Asiakaspalvelun päätoimisto ja tehdas 2100 Highway 265 Springdale, Arkansas (479) Tekninen palvelu Euroopassa TUOTANTOLAITOKSET ALTO Danmark A/S, Aalborg Blytaekkervej 2 DK-9000 Aalborg ALTO Danmark A/S, Hadsund Industrikvarteret DK-9560 Hadsund MYYNTITOIMISTOT ALTO Canada Ltd., Rexdale Ontario 24 Constellation Ct. (416) ALTO Overseas Inc., Sydney (Australia) 1B/8 Resolution Drive Caringbah NSW ALTO Cleaning Systems Asia Pte Ltd., Singapore 271 Bukit Timah Rd. #04-11 Balmoral Plaza Singapore ALTO Deutschland GmbH, Bellenberg (Saksa) Guido-Oberdorfer-Straße Bellenberg ALTO Cleaning Systems (UK) Ltd., Penrith Gilwilly Industrial Estate Penrith Cumbria CA11 9BN ALTO France S.A. Strasbourg B.P. 44, 4 Place d Ostwald F Strasbourg Cedex ALTO Nederland B.V. Vianen Stuartweg 4C NL-4131 NJ Vianen ALTO Sverige AB, Molndal (Ruotsi) Aminogatan 18 Box 4029 S Molndal ALTO Norge A/S, Oslo (Norja) Bjornerudveien 24 N

33 Operator's Manual ENCORE L26 Cylindrical READ THIS BOOK CAUTION: Read the Operator's Manual before using the appliance. This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your ALTO machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If operator(s) cannot read this manual, have it explained fully before attempting to operate this machine. Si Ud. o sus operadores no pueden leer el Inglés, se hagan explicar este manual completamente antes de tratar el manejo o servicio de esta máquina. All directions given in this book are as seen from the operator s position at the rear of the machine. For new books write to: ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas Form No A 7/02 CLARKE TECHNOLOGY Printed in the U.S.A.

34 Clarke Technology Encore L26 Cylindrical Accessories - 3/02 ACCESSORIES Description Part No. Power Wand System Kit 10150A Clarke Care Kit 14607A 39" Squeegee Assembly 10068A 32" Squeege Assembly 10129A Poly Dur Protectant 50478A Kit, Grease Gun 55420A Kit, Low Voltage Shut-Off 14097A Brake Kit Assembly "L" 10072A Accessory Bag 30070A Hour Meter Kit 10656A Hard Caster Assembly 50968A Kit, Solution Fill 10177A Brushes: Size Description Part No. Used For 26" Polyproplene 30176A General Scrubbing Hard Floors 26" Clean Grit 30178A 26" Super Grit 30179A 26" Nylon Soft 30177A Squeegee Blades: Description Blade, Rear - Gum Rubber Blade, Rear - Nitrile Solid Blade, Rear - Ribbed Orange Blade, Front - Ribbed Natural Blade, Front - Slit Grout Blade, Front - Ribbed Orange 39" Assembly 30069A 30082A 30086A 30091A 30080A 30084A CLARKE TECHNOLOGY Operator's Manual - Encore L26 Cylindrical Page -25-
