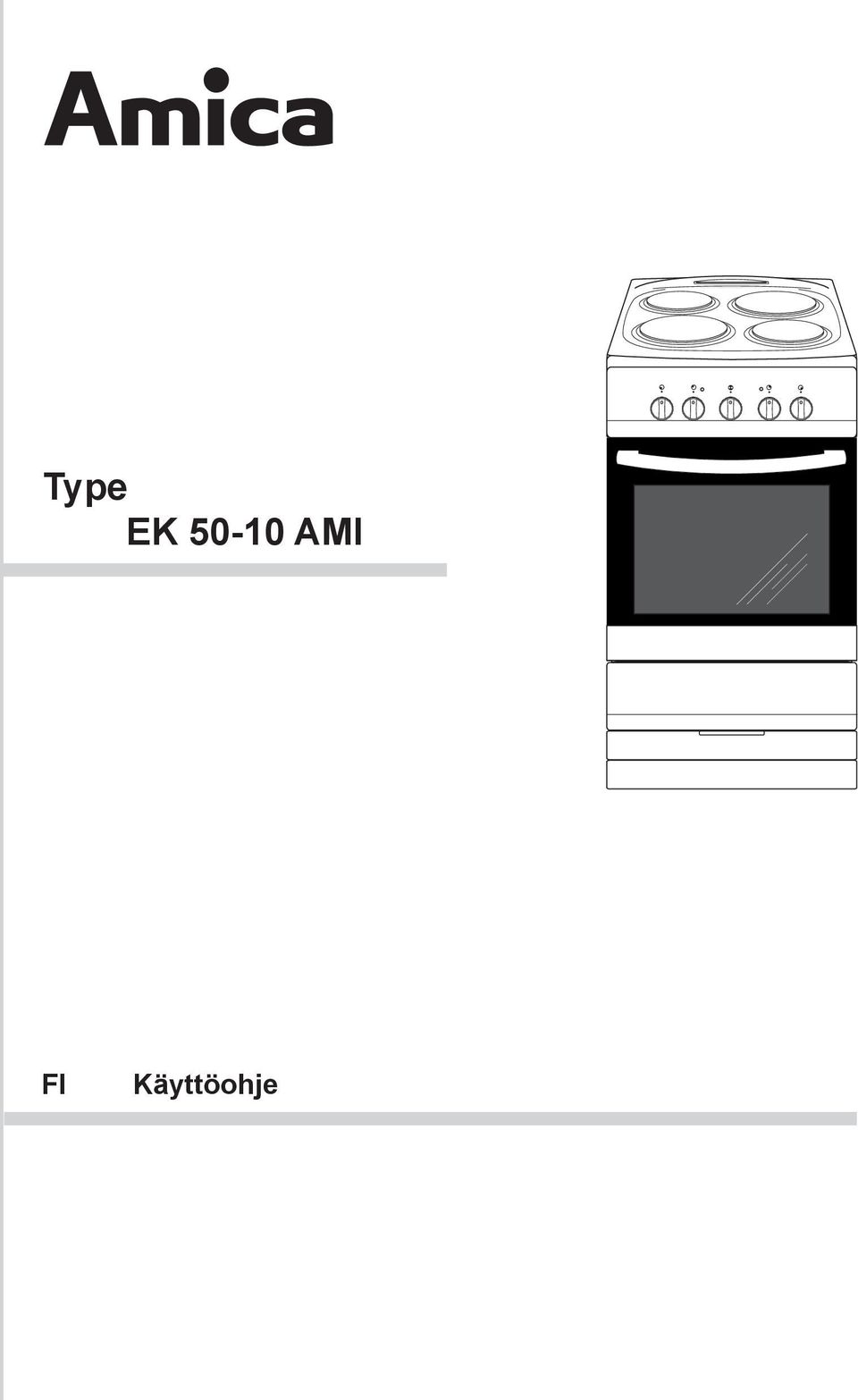

1 Type EK AMI FI Käyttöohje

2 Onnittelemme uuden - sähkölie den omi sta jaa. Lue koko käyttöohje huolellisesti ennen sähkölieden käyttöönottoa. Tutustu uuden lieden toimintaan ja sen toimintoihin siinä jär jes tyk ses sä, kun ne käyttöohjeessa esitetään. Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huol los ta. Näin var mis tat, että liesi on turvallinen käyt tää ja kestää käy tös sä pitkään. Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu es tä mään on net to muuk sia ja suojaa maan liettä va hin goil ta. Säilytä käyttöohje tulevaa tarvetta varten. Huomaa, että tämä käyttöohje koskee useita eri liesimalleja. Täs tä syystä hank ki mas sa si liedessä ei välttämättä ole kaikkia toi min to ja.

3 SISÄLTÖ Tärkeitä turvallisuusohjeita...4 Laitteen kuvaus...7 Asennus...9 Käyt tö...11 Uunin käyttö-käytännön vinkkejä...16 Puhdistus ja huolto...0 Tekniset tiedot...

4 TäRKEITä TURVALLISUUSOHJEITA Pidä lapset poissa lieden lähe isy y destä sen ollessa päällä. Astiat, keittoalueet ja uuni ku ume ne vat käytön aikana hyvin kuumiksi ja jäähty mi nen keittoalueen tai uunin pois päältä kytkemisen jälke en vie aikaa. Älä anna lasten käyttää lieden pa inik ke ita tai uunin luukkua tai le ik kiä niillä. Pidä lapset mah dol li sim man kaukana liedestä. Grillauksen aikana in fra pu na va stuk set hehkuvat. Huolehdi, ettei ruoka kosketa vastuksia, jotta se ei syttyisi palamaan. Huolehdi lieden läheisyydessä olevia pistorasioita käytettäessä, etteivät sähkölaitteiden virtajohdot joudu kosketuksiin kuumien keittoalueiden kanssa tai jää uunin luukun väliin. Lieden keittotasoa tai uunia ei missään tapauksessa saa käyttää sisätilojen lämmittämiseen. Öljyt ja rasvat saattavat ku ume tes sa an syttyä palamaan. Valvo liettä aina fri te erauk sen ja grillauksen aikana. Älä pane uunin pohjalle alu mii ni fo lio ta, sillä se saattaa vahingoittaa pohjan emalipinnoitetta. Älä myöskään pane astioita su ora an uunin pohjalle. Mikäli lieden toiminnassa ilmenee vikaa, katkaise virta lieden pääkatkaisijasta. Kun koulutettu am mat ti hen kilö on korjannut vian, liesi tu lee ottaa käyttöön uudelleen uuden lieden tavoin. 4

5 energiansäästövihjeitä Järkevästä energiankäytöstä on hyötyä sekä kodin taloudelle että luonnolle. Säh köä voi säästää seuraavasti: Käytä uunia vain silloin, kun laitat ruokaa runsaasti. 1 kg lihaa voi yhtä hyvin lait taa polttimella, käytämällä vähemmän ener gi aa. Katkaise virta ajoissa ja käytä jälkilämpöä. Jos ruoan paistamisaika ylittää 40 mi nuut tia, käytä keittotason keittämisen ai ka na varaantunutta jälkilämpöä hyväksi kat kai se mal la virta 10 minuuttia ennen ar vioi tua kypsymisaikaa. Kun käytät uunia, pidä uunin luukku suljettuna ja käytä kiertoilmatoimintoa. Sulje uunin luukku huolellisesti. Lämpö voi vuottaa tiivistekumiin tart tu neen lian takia. Pidä luukun tiivisteet puh taa na. Liettä ei suositella si joi tet ta vak si kylmäkalusteiden lä hei syy teen, sillä se nostaa niiden ener gi an ku lu tus ta. 5

6 Ympäristönsuojelu Vanhan laitteen hävittäminen Pakkausmateriaalit, käytetyt sähkölaitteet, varaosat ja muut vastaavat voidaan käyt tää uudelleen. Hävitä ne jätehuoltolainsäädännön mukaisesti ja kierrätä mikäli mahdollista. Jos poistatte laitteen lopullisesti käytöstä, älkää viekö sitä ta valli seen yhdyskuntajätesäiliöön, vaan ol kaa hyvä ja toimittakaa laite lä him pään kierrätys- tai uudelleenkäyttökeskukseen. Laitteessa, sen käyttöhjeissa tai pakkauksessa on kierrätyskelpoisuusmerk ki. Laite on valmistettu kierrätyskelpoisista ma te ri aa leis ta. Viemallä vanhan laitteen uudelleenkäyttökeskukseen autatte suo je lemaan luontoa. Jos ette tiedä, missä lähin kierrätys- tai uudelleenkäyttökeskus sijaitsee, kysykää kunnan ympäristöhallinnolta. 6

7 LAITTEEN KUVAUS 6 7, 4, Uunin lämpötilasäädin / Uunin toimintosäädin Keittoalueen säädin (etu va sen) Keittoalueen säädin (ta ka va sen) 4 Keittoalueen säädin (ta ka oikea) 5 Keittoalueen säädin (etu oikea) 6 Uunin lämpötilan osoitin 7 Valodiodit 8 Uuni 9 Lapsiluukko 10 Säilytystila 7

8 LAITTEEN KUVAUS VAKIOVARUSTEET Laitteen vakiovarusteet: Leivinpelti Uunivuoka Ruostumaton grillinritilä 8

9 ASENNUS Laitteen sijoittaminen ja asennus Kaatumisvarmistuksen asennus Keittiössä on varmistettava riittävä tuu le tus ja tiloissa on myös oltava kuivaa. Eri tyi ses ti tulee huolehtia riittävän ilmanvaihdon takaa mi ses ta voimassa olevien määräysten mu kai ses ti. Liettä ei saa nostaa päällyslevystä. Liesi Seinä Rinnakkain asennuksessa lieden mo lemmil le puolille saa sijoittaa keittiökalusteita. Lattian ja keittotason välinen etäisyys saa olla korkeintaan 900 mm. Liettä ei tule sijoittaa korkeammalle. Lieden ja kuumanarkojen kalusteiden ja laitteiden väliin tulee jättää vähintään cm tilaa. Lattia Liesi 50 cm, korkeus 90 cm X = 55 mm, Y = 5 mm Keittiön lattian on oltava tasainen ja kova (älä käytä lautoja ym. tu kia). Ennen en sim mäis tä käyt töä laite täytyy asettaa vaa kasuoraan. Tämä on erit täin tär keä tä keittorasvan tasaisen valumisen kan nal ta. Säätöjalkoihin pää see kä sik si, kun vetolaatikko on vedetty ulos. Liesi Lattia Seinä Liesi 50 cm, korkeus 90 cm X = 5-40 mm, Y = 5 mm 9

10 ASENNUS Sähköliitännät Lieden sähköliitännän saa tehdä ainoastaan koulutettu sähköasentaja, jotta asennus tapahtuu sähkösäädösten mukaisesti. Asennuksessa tulee noudattaa paikallisia määräyksiä. Liitännän saa tehdä ainoastaan niiden sähkökaavioiden mukaisesti, jotka ovat lieden takapuolella liittimien suojalevyn pinnassa. Huom! Seuraavat ohjeet on tarkoitettu koulutetulle ammatiasentajalle. Asennus ja huolto täytyy aina suorittaa voimassa olevien määräysten mukaisesti

11 KÄYTTÖ Ennen käyttöönottoa Poista kaikki pakkauksen osat, puhdista uunin sisäpuoli läm pi mäl lä vedellä ja tavallisella pe su ai neel la. Poista kaikki uunin varusteet ja puhdista ne lämpimällä vedellä ja tavallisella pesuaineella. Tuuleta tila (kytke ilmanvaihtolaitteet päälle ja avaa ikkuna). Lämmitä uuni noin 0 minuuttia 50 C, poista lika ja puhdista laite perusteellisesti. 11

12 KÄYTTÖ Keittoalueiden käyttö 0 Keittoalue pois päältä Lämpimänä pito 1 Haudutus Voimakas haudutus Pa ista mi nen Voimakas pa ista mi nen Kiehautus 0 1 Kun keittoalue tai uuni kytketään päälle, keltainen valodiodi syttyy. Kunkin keittoalueen lämpötilaa säädetään omalla 7-portaisella sääti mellä. Ke it to alu eiden säätimissä on asentojen 0 1 lisäksi myös kolme pisteillä merkittyä väliasentoa. Näitä väliasentoja käytetään, kun alem man tason lämpötila on liian al ha inen ja ylemmän tason lämpötila liian korkea. Näin keittoalueen lämpötila voidaan sovittaa ruoan tyypin ja määrän mu ka an. Eri asentoja käytetään lähinnä seu ra avas sa kuvatuin tavoin. Keittoalue pois päältä 0 Kun keittotaso on kytketty pois päältä, jälkilämpöä voidaan käyttää hau dut ta mi se en tai lämpimänä pitämiseen. Lämpimänä pito Käytetään ruoan hauduttamiseen al ha isel la lämmöllä. Haudutus 1 Käytetään keskisuurten ruokamäärien kanssa, kun ruokaa halutaan hau dut taa ta sa ise sti ja pienellä ener gian ku lu tuk sel la. Voimakas haudutus Suurten ruokamäärien haudutukseen. Paistaminen Alhaisella lämmöllä tapahtuvaan pitkäkestoiseen paistamiseen. Voimakas paistaminen Paistetun lihan valmistukseen ja korkeassa lämpötilassa tapahtuvaan kyp sen nyk se en. Kiehautus Ruoanlaiton alussa nopeaan kiehautukseen ja nopeiden ruokien valmistukseen, kypsennykseen, ruskistukseen ja kiehautukseen täydellä teholla. 1

13 KÄYTTÖ Astioiden valinta Oikein Käytä keittoalueella aina sen kokoista tai suurempaa astiaa. Näin saavutetaan paras mahdollinen lämmönsiirto. Liian pienen astian käyttö ei ainoastaan kuluta turhaan sähköä, vaan lisää myös ruoan ylikiehumisen ja keittotasoon palamisen vaaraa. Huomaa: Kattilat ja pannut, joissa on alumiini- tai kuparipohja, voivat aiheututtaa värjäytymiä, joiden puhdistaminen on erittäin vaikeaa. On oltava hyvin varovainen käytettäessä maalattuja kattiloita ja pannuja, jotka palaessaan voivat aiheuttaa korvaamattomia vaurioita karaamiselle pinnalle sekä perinteisiin keittoleyihin. Noudata astioiden valmistajien ohjeita ja suosituksia. 1

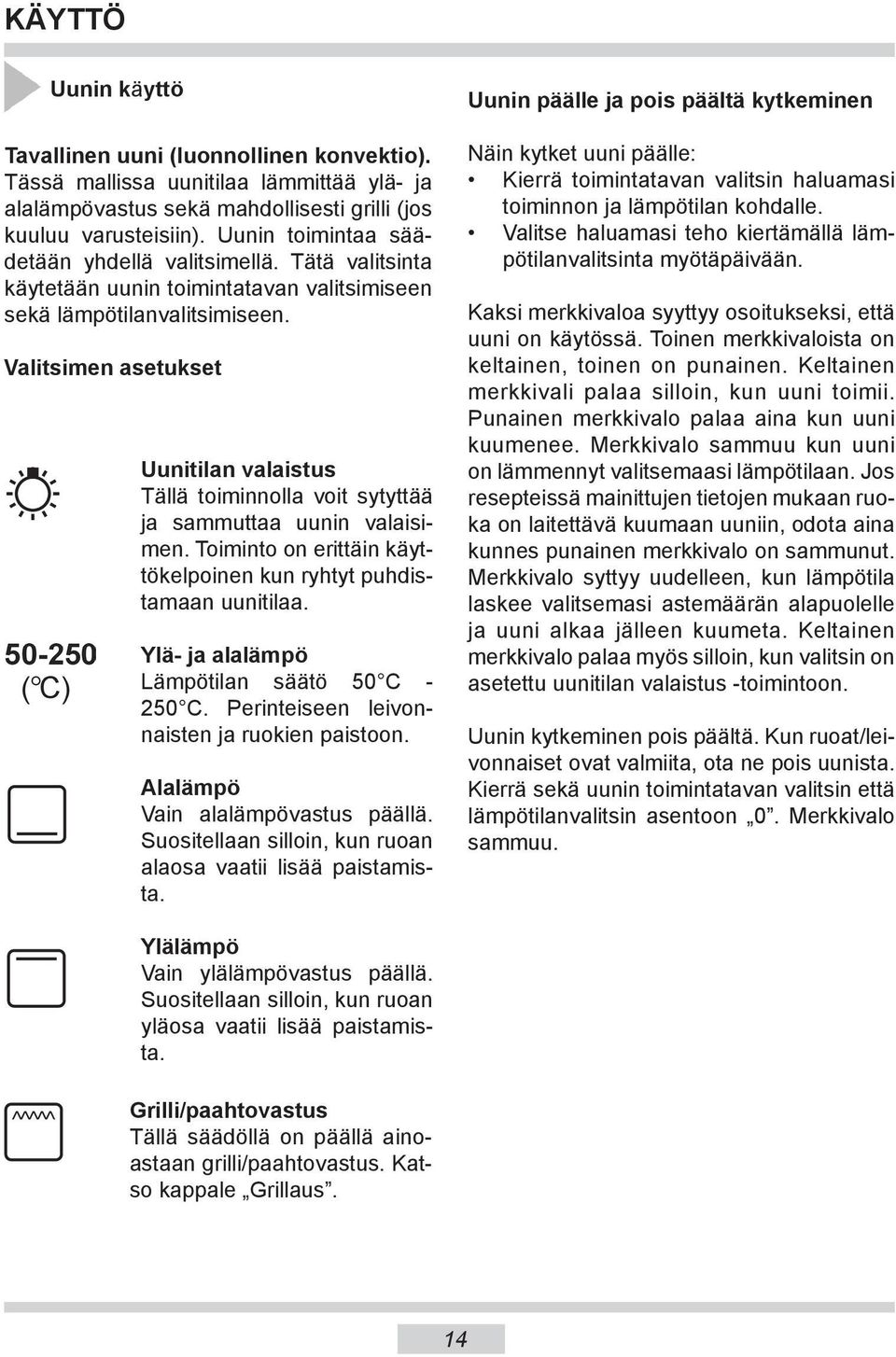

14 KÄYTTÖ Uunin käyttö Tavallinen uuni (luonnollinen konvektio). Tässä mallissa uunitilaa lämmittää ylä- ja alalämpövastus sekä mahdollisesti grilli (jos kuuluu varusteisiin). Uunin toimintaa säädetään yhdellä valitsimellä. Tätä valitsinta käytetään uunin toimintatavan valitsimiseen sekä lämpötilanvalitsimiseen. Valitsimen asetukset Uunitilan valaistus Tällä toiminnolla voit sytyttää ja sammuttaa uunin valaisimen. Toiminto on erittäin käyttökelpoinen kun ryhtyt puhdistamaan uunitilaa. Ylä- ja alalämpö Lämpötilan säätö 50 C - 50 C. Perinteiseen leivonnaisten ja ruokien paistoon. Alalämpö Vain alalämpövastus päällä. Suositellaan silloin, kun ruoan alaosa vaatii lisää paistamista. Uunin päälle ja pois päältä kytkeminen Näin kytket uuni päälle: Kierrä toimintatavan valitsin haluamasi toiminnon ja lämpötilan kohdalle. Valitse haluamasi teho kiertämällä lämpötilanvalitsinta myötäpäivään. Kaksi merkkivaloa syyttyy osoitukseksi, että uuni on käytössä. Toinen merkkivaloista on keltainen, toinen on punainen. Keltainen merkkivali palaa silloin, kun uuni toimii. Punainen merkkivalo palaa aina kun uuni kuumenee. Merkkivalo sammuu kun uuni on lämmennyt valitsemaasi lämpötilaan. Jos resepteissä mainittujen tietojen mukaan ruoka on laitettävä kuumaan uuniin, odota aina kunnes punainen merkkivalo on sammunut. Merkkivalo syttyy uudelleen, kun lämpötila laskee valitsemasi astemäärän alapuolelle ja uuni alkaa jälleen kuumeta. Keltainen merkkivalo palaa myös silloin, kun valitsin on asetettu uunitilan valaistus -toimintoon. Uunin kytkeminen pois päältä. Kun ruoat/leivonnaiset ovat valmiita, ota ne pois uunista. Kierrä sekä uunin toimintatavan valitsin että lämpötilanvalitsin asentoon 0. Merkkivalo sammuu. Ylälämpö Vain ylälämpövastus päällä. Suositellaan silloin, kun ruoan yläosa vaatii lisää paistamista. Grilli/paahtovastus Tällä säädöllä on päällä ainoasta an gril li/pa ah to va stus. Katso kap pa le Gril laus. 14

15 KÄYTTÖ Grillaus Grillattava ruoka tulee maustaa suolalla ennen grillausta. Myös muita mausteita voidaan käyttää. Grillitoiminnolla aseta uuninvalitsin grilli kohtaan, Huom! Käytä grillaustoimintoa aina luukku kiinni. Kun käytät toimintoa, uunin osat kuumenevat. Älä päästä pikkulapsia laitteen läheisyyteen kun se on käytössä. lämmitä uunia noin 5 minuuttia luukku kiinni, laita levinpelti uunin oikealle työtasolle. Jos käytät grilliä, on grillivartaan alle laitettava rasvankeräyspannu, sulje luukku. Grillausta ja tehogrillausta varten on lämpötila säädettävä 50 C:ksi. 15

16 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ Leivonta leivonnassa suositellaan mukana tulleen uunipellin käyttöä, leivonnassa voidaan käyttää myös ostettuja uunipeltejä ja vuokia, jotka tulee sijoittaa uuniritilälle, vuokien on oltava mustia, koska ne johtavat paremmin lämpöä ja lyhentävät paistoaikaa, vaaleiden peltien ja vuokien käyttöä ei suositella, kun käytetään ylä- ja alalämpöä, niitä käytettäessä voi leivonnaisen pohja jäädä paistumatta, leivonnainen tulisi jättää uuniin vielä noin viideksi minuutiksi virran pois kytkemisen jälkeen, taulukossa 1 annetut arvot ovat vain ohjearvoja ja niitä voidaan muuttaa kokemustesi ja mieltymystesi mukaan, mikäli tieto keittokirjassa poikkeaa suuresti tämän uunin annetuista ohjearvoista, käytä ystävällisesti tämän uunin arvoja. Lihan paistaminen lihaa paistettaessa suositellaan minimipainoksi kiloa, pienemmät määrät suositellaan paistettavaksi pannulla liedellä lihan paistamiseen suositetaan käytettäväksi paistonkestäviä astioita, joissa myös kädensijat kestävät paiston, käyttäessäsi uuniritilää tai varrasta, laita uunipelti, jossa pieni määrä vettä alimmalle tasolle lihaa paistettaessa suositellaan lihan kääntämistä ainakin kerran, paistamisen aikana suositellaan myös kaatamaan lihan päälle paistoliemi, joka on valunut, tai kuumaa suolavettä, kylmää vettä ei saa kaataa lihan päälle. 16

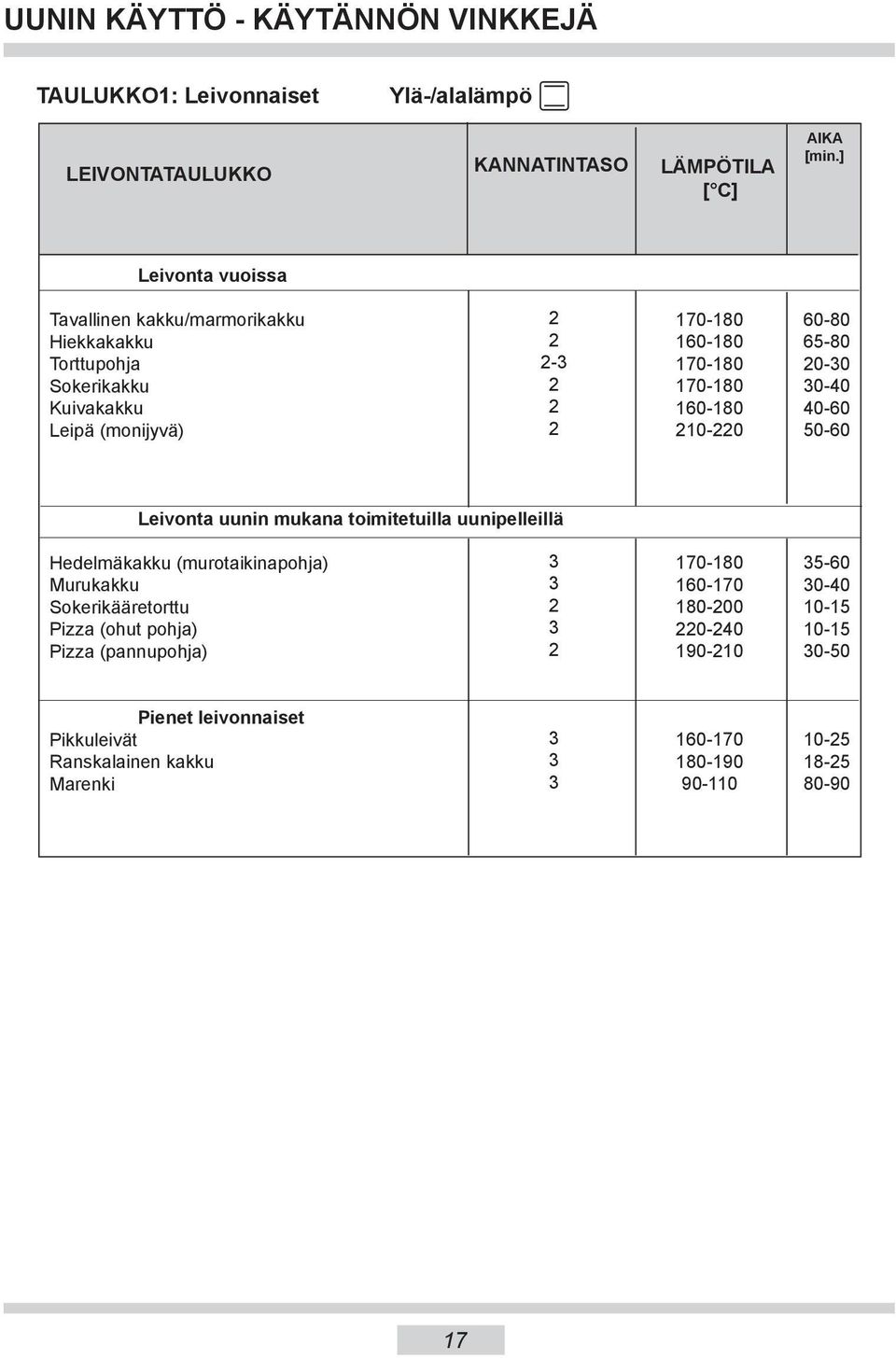

17 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ TAULUKKO1: Leivonnaiset Ylä-/alalämpö LEIVONTATAULUKKO KANNATINTASO LÄMPÖTILA [ C] AIKA [min.] Leivonta vuoissa Tavallinen kakku/marmorikakku Hiekkakakku Torttupohja Sokerikakku Kuivakakku Leipä (monijyvä) Leivonta uunin mukana toimitetuilla uunipelleillä Hedelmäkakku (murotaikinapohja) Murukakku Sokerikääretorttu Pizza (ohut pohja) Pizza (pannupohja) Pienet leivonnaiset Pikkuleivät Ranskalainen kakku Marenki

18 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ TAULUKKO : Lihan paistaminen Ylä-/alalämpö LIHAN TYYPPI KANNATINTASO LÄMPÖTILA [ C] Aika* [min.] NAUDANLIHA Paahtopaisti tai filee raaka Uuni esilämmitetty medium Uuni esilämmitetty kypsä Uuni esilämmitetty Paisti ca 1 cm: PORSAAN LIHA Paisti Kinkku Filee VASIKAN LIHA LAMPAAN LIHA RIISTA SIIPIKARJA Kana Hanhi (n. kg) KALA *Tiedot taulukossa ovat noin kilon määrälle, suuremmille annoksille lisää 0-40 min / kg. Tärkeää! Paistamisen aikana (puolessa välissä) käännä lihaa. Lämmönkestävien astioiden käyttöä suositellaan. 18

19 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ TAULUKKO : Grilli RUUAN TYYPPI KANNATIN- TASO LÄMPÖTILA [ C] GRILLAUSAIKA [min.] Puoli 1 Puoli Porsaan pihvi Porsaanleike Makkara Paahtopaisti (n. 1 kg) Vasikan pihvi Vasikanleike Lampaan pihvi Karitsan pihvi Puolikas kana (per 500 g) Kalafilee Kirjolohi (per n g) Paahtoleipä TÄRKEÄÄ! taulukoissa annetut arvot ovat vain ohjearvoja ja niitä voidaan muuttaa kokemustesi ja mieltymystesi mukaan 19

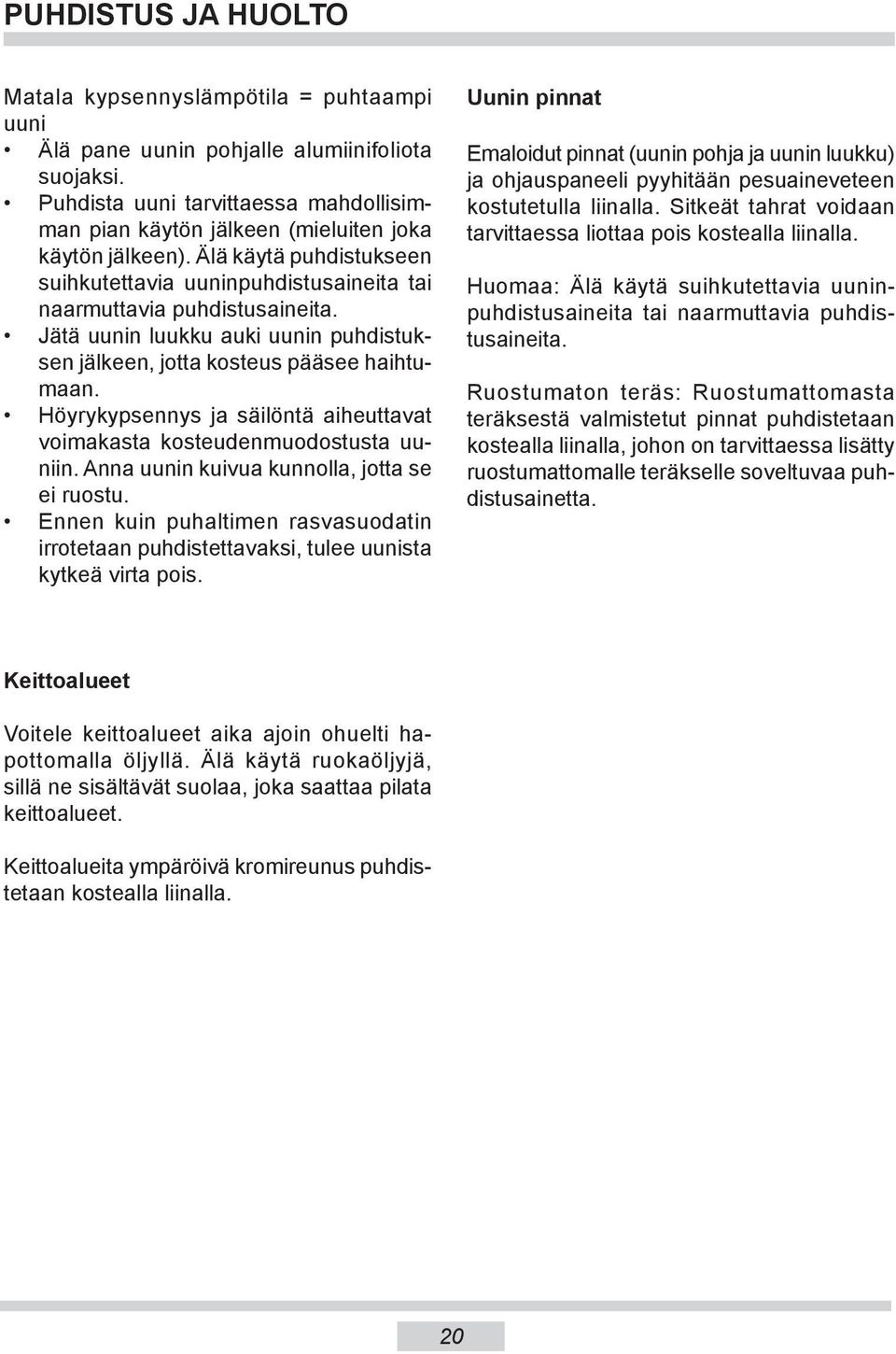

20 PUHDISTUS JA HUOLTO Matala kypsennyslämpötila = puhtaampi uuni Älä pane uunin pohjalle alumiinifoliota suojaksi. Puhdista uuni tarvittaessa mahdollisimman pian käytön jälkeen (mieluiten joka käy tön jäl keen). Älä käytä puhdistukseen suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Jätä uunin luukku auki uunin puhdistuksen jälkeen, jotta kosteus pääsee haihtumaan. Höyrykypsennys ja säilöntä aiheuttavat voimakasta kosteudenmuodostusta uuniin. Anna uunin kuivua kunnolla, jotta se ei ruostu. Ennen kuin puhaltimen rasvasuodatin irrotetaan puhdistettavaksi, tulee uunista kyt keä vir ta pois. Uunin pinnat Emaloidut pinnat (uunin pohja ja uunin luukku) ja ohjauspaneeli pyyhitään pesuaineveteen kostutetulla liinalla. Sitkeät tahrat voidaan tarvittaessa liottaa pois kos te al la liinalla. Huomaa: Älä käytä suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Ruostumaton teräs: Ruostumattomasta teräksestä valmistetut pinnat puh dis te taan kostealla liinalla, johon on tarvittaessa lisätty ruostumattomalle teräkselle soveltuvaa puhdistusainetta. Keittoalueet Voitele keittoalueet aika ajoin ohuelti hapottomalla öljyllä. Älä käytä ruokaöljyjä, sillä ne sisältävät suolaa, joka saattaa pilata keittoalueet. Keittoalueita ympäröivä kromireunus puhdistetaan kostealla liinalla. 0

21 PUHDISTUS JA HUOLTO Uunin lampun vaihto Kun uunin lamppu vaihdetaan, tulee lieden virta ensin katkaista pää kat kai si jas ta. Liedessä ei saa olla jän ni tet tä, kun uunin lamppu vaih de taan. Avaa uunin luukku ja pane suojus (esim. astiapyyhe) uunin pohjalle, jot ta suojalasi ei mene rikki, jos se sat tuu putoamaan. Lamppu sijaitsee uunin katon etu osas sa keskellä. Sitä suojaa pyö reä lasi. Suojalasi poistetaan kään tä mäl lä sitä va semmal le. Vaihda palanut lamppu uuteen vas taavaan (tyyppi 5 W / E 14, T 00 C). Muista laittaa suojalasi takaisin pai kal leen kääntämällä sitä oikealle. Uunin lamppu 1

22 PUHDISTUS JA HUOLTO Uuninluukun irrotus Voit irrottaa uuninluukun ulottuaksesi parem min uunitilaan puhdistamista var ten. Avaa luukku, avaa kummankin saranan lukitus kiertämällä salpaa. Sulje luuk kua vasteeseen saakka. Tartu luukkuun ja vedä se pystysuunnassa irti kannattimiltaan. Puhdistuksen jälkeen asenna uuniluukku takaisin päinvastaisessa jär jes tyk ses sä. Lukituskielekkeen on mentävä samalla uuniluukun kannattimen rakoon. Saranoiden salvat on ehdottomasti lukittava takaisin puhdistuksen jälkeen. Muutoin uuniluukku voi irrota kannattimistaan ja vahingoittua kun yrität sulkea sitä. A B Avaa kummankin saranan lukitus kiertämällä salpaa. C Sisäisen lasilevyn ir rot ta mi nen Ruuvaa ruuvi irti ja ja vedä luukun ylem man nurkan toinen välike irti. Vedä si sä la si le vyä irti toisesta välikkeestä ja nos ta se ylöspäin. Puhdista lasilevyt. Sen jälkeen laita sisälasilevy paikalleen, kiin ni tä välikkeet ja ruuvaa ruuvi kiinni. Näin vedät lasilevyn luukusta

23 Tekniset tiedot Jännite Teho Mitat Uunin tilavuus* Paino 400/0V~ 50 Hz 9, kw 90 / 50 / 60 cm 58 litraa n. 40 kg EU standard EN 605-1, EN * standard EN 5004

24 Amica Wronki ul. Mickiewicza 5 IOAK-101 (0.009./1)
