DEUTSCH Installation Seite 7 Bedienungsanleitung Seite 9 ENGLISH Installation Page 17 Instructions for use Page 18 FRANÇAIS Installation Page 26 Mode

Transkriptio

1 DEUTSCH Installation Seite 7 Bedienungsanleitung Seite 9 ENGLISH Installation Page 17 Instructions for use Page 18 FRANÇAIS Installation Page 26 Mode d emploi Page 27 NEDERLANDS Installatie Pagina 36 Gebruiksaanwijzing Pagina 37 ESPAÑOL Instalación Página 46 Instrucciones de uso Página 47 PORTUGUÊS Instalação Página 56 Instruções de utilização Página 57 ITALIANO Installazione Pagina 65 Istruzioni per l uso Pagina 66 SVENSKA Installation Sidan 75 Bruksanvisning Sidan 76 DANSK Installation Side 84 Brugervejledning Side 85 POLSKI Instalacja Strona 93 Instrukcja obsługi Strona 94 РУССКИЙ Установка Стр. 13 Инструкции по Стр 15 пользованию прибором

2 A mm R = Min. 6,5 mm Max. 8 mm Min. 5 mm 52 mm 58 mm 51 mm mm 483 mm 553 mm +1 3 mm mm mm mm R = 11,5 mm mm R = 11,5 mm R = Min. 6,5 mm Max. 8 mm 6 mm B mm R = Min. 6,5 mm Max. 8 mm Min. 5 mm 52 mm 483 mm 77 mm 742 mm 51 mm +1 3 mm Min. 5 mm mm mm mm mm R = 11,5 mm mm R = 11,5 mm R = Min. 6,5 mm Max. 8 mm 6 mm 3

3 Min. 1 cm Min. 3 cm Max. 6 cm Min. 5 mm Min. 5 mm

4 SUOMI Asennus Sivu 2 Käyttöohje Sivu TÄRKEITÄ TURVALLISUUSOHJEITA OMA SEKÄ MUIDEN TURVALLISUUS ON HYVIN TÄRKEÄÄ Tässä käyttöohjeessa ja itse laitteessa on tärkeitä turvallisuutta koskevia ohjeita. Lue ne aina ja noudata niitä. Tämä on turvallisuuteen liittyvä vaaran merkki, joka ilmoittaa käyttäjälle tai muulle henkilölle aiheutuvasta mahdollisesta vaarasta. Kaikkia turvallisuutta koskevia ohjeita edeltää vaaran merkki ja toinen seuraavista sanoista: VAARA VAROITUS Osoittaa vaarallisen tilanteen, joka aiheuttaa vakavia vammoja, ellei sitä vältetä. Osoittaa vaarallisen tilanteen, joka voi aiheuttaa vakavia vammoja, ellei sitä vältetä. Kaikki turvallisuutta koskevat ohjeet mainitsevat mahdollisen vaaran ja kertovat miten laitteen väärästä käytöstä johtuvien tapaturmien, vahinkojen ja sähköiskujen riskiä voi vähentää. Noudata tarkkaan seuraavia ohjeita: - Käytä suojakäsineitä pakkauksen purkamisen ja laitteen kaikkien asennustoimenpiteiden aikana. - Laite tulee kytkeä irti sähköverkosta ennen minkään asennustoimenpiteen aloittamista. - Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei käyttöohjeessa nimenomaan neuvota tekemään niin. - Laitteen maadoitus on lakisääteinen. - Virtajohdon on oltava riittävän pitkä, jotta kalusteeseen asennetun laitteen voi kytkeä sähköverkkoon. - Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on moninapainen verkkokytkin, jonka koskettimien väli on vähintään 3 mm. - Älä käytä soviteosia tai jatkojohtoja. - Älä vedä laitteen virtajohtoa. - Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla. - Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa. Mikä tahansa muu käyttö on kielletty (esimerkiksi huoneen lämmittäminen). Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista. - Laite ja sen kosketettavissa olevat osat tulevat kuumiksi käytön aikana. On varottava koskettamasta lämmityselementtejä. Hyvin nuoret ( 3-vuotiaat) ja nuoret lapset (3 8-vuotiaat) on pidettävä turvallisen välimatkan päässä, ellei heitä valvota jatkuvasti. - Laitetta voivat käyttää yli 8-vuotiaat lapset sekä fyysisesti, aisteiltaan tai henkisesti rajoitteiset tai kokemattomat ja taitamattomat henkilöt, jos heidän turvallisuudestaan vastaava henkilö valvoo tai opastaa heitä laitteen käytössä ja osoittaa mahdolliset vaaratilanteet. - Älä koske laitteen lämpövastuksiin käytön aikana tai heti sen jälkeen. Vältä kosketusta pyyhkeiden tai muiden tulenarkojen materiaalien kanssa, kunnes kaikki laitteen osat ovat jäähtyneet. - Älä laita laitteen päälle tai sen läheisyyteen tulenarkoja materiaaleja. - Ylikuumentunut rasva tai öljy syttyy helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä. - Älä aseta keittoalueille metalliesineitä, kuten keittiövälineitä (veitsiä, haarukoita, lusikoita, kansia jne.), ne saattavat kuumentua. - Laitteen alle on ehdottomasti asennettava välilevy, joka ei kuulu toimitukseen. - Jos pinta on murtunut, kytke laite pois toiminnasta sähköiskuvaaran välttämiseksi (vain lasipintaiset laitteet). - Laite ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kauko-ohjauksen kanssa. FI5

5 - Rasvassa tai öljyssä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi aiheuttaa tulipalovaaran. ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke laite irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla. Tulipalovaara: älä säilytä esineitä keittotason pinnalla. - Älä käytä höyrypesuria. - Metalliesineitä kuten veitsiä, haarukoita, lusikoita ja kansia on paras olla laittamatta keittotasolle, koska ne voivat kuumentua. - Käytön jälkeen kytke keittoalue pois toiminnasta sen kytkimellä, älä luota keittoastian tunnistimeen (vain induktiolaitteet). YMPÄRISTÖNSUOJELU Pakkausmateriaalien hävittäminen Kaikki pakkausmateriaalit ovat kierrätyskelpoisia, mistä on merkkinä kierrätystä tarkoittava symboli ( ). Älä jätä pakkausmateriaaleja luontoon tai kotitalousjätteiden sekaan vaan hävitä ne paikallisten viranomaisten määräysten mukaisesti. Käytöstä poistaminen Tämä laite on merkitty sähkö- ja elektroniikkalaitteiden kierrätystä säätelevän WEEE-direktiivin (Waste Electrical and Electronic Equipment) 22/96/EY mukaisesti. Käyttäjä voi estää mahdolliset ympäristö- ja terveyshaitat varmistamalla, että laite poistetaan käytöstä asianmukaisesti. Symboli laitteessa tai sen asiakirjoissa tarkoittaa, ettei tuotetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava käytettyjen sähkö- ja elektroniikkakomponenttien keräyspisteeseen. Energiansäästövihjeitä Jotta saavuttaisit parhaat tulokset, noudata seuraavia ohjeita: Käytä keittoastioita, joiden pohjan halkaisija on samaa kokoa kuin keittovyöhyke. Käytä ainoastaan tasapohjaisia keittoastioita. Sulje keittoastiat kansilla kypsennyksen ajaksi mahdollisuuksien mukaan. Voit säästää jopa enemmän energiaa ja aikaa käyttämällä painekattilaa (älä käytä painekattiloita käytettäessä Auto-boiling-toimintoa (automaattikeittäminen)). Varmista, että sijoitat keittoastian liesitasoon merkityn keittovyöhykkeen keskelle. VAATIMUSTENMUKAISUUSVAKUUTUS - Laitteen suunnittelussa, valmistuksessa ja jakelussa on noudatettu pienjännitedirektiivin 26/95/EY (joka korvaa direktiivin 73/23/ETY muutoksineen) turvallisuusvaatimuksia ja EMC-direktiivin 24/18/EY suojausvaatimuksia. ENNEN KÄYTTÖÄ TÄRKEÄÄ: Keittovyöhyke ei kytkeydy päälle, jos keittoastia on väärää kokoa. Käytä vain keittoastioita, joissa on INDUKTIOJÄRJESTELMÄN symboli (katso oheinen kuva). Ennen kuin kytket liesitason päälle, aseta keittoastia keittovyöhykkeeseen. AIEMMIN HANKITUT KEITTOASTIAT OK EI Tarkista magneetin avulla, voitko käyttää keittoastiaa induktioliedellä: keittoastia ei sovi käytettäväksi, jos magneetti ei vedä sitä puoleensa. - Varmista, että keittoastian pohja on sileä. Muuten keittoastia saattaa naarmuttaa liesitason keraamista lasipintaa. Tarkista asiat. - Älä koskaan aseta kuumaa keittoastiaa liesitason käyttöpaneelin päälle. Se saattaa vaurioittaa laitetta. FI6

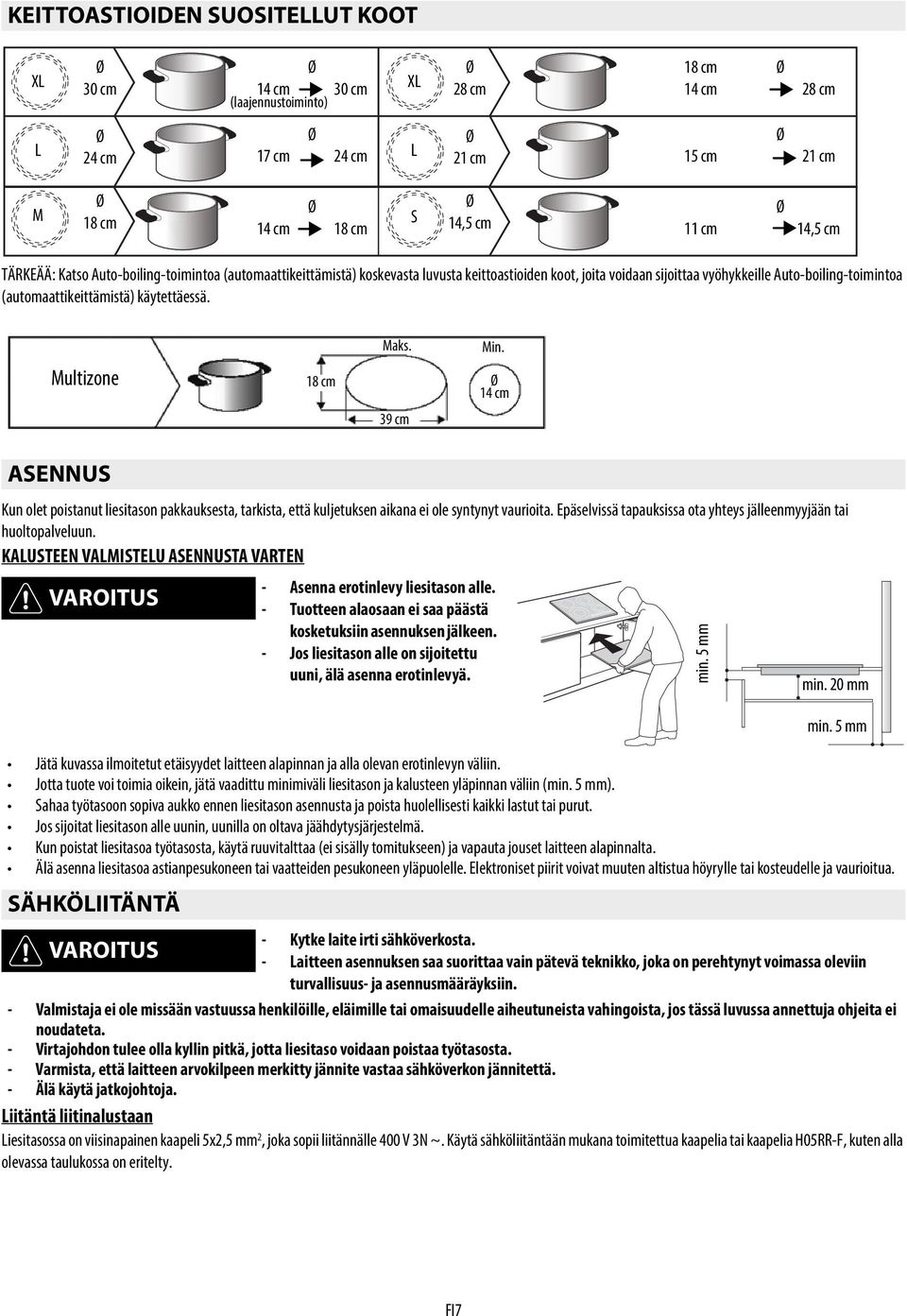

6 KEITTOASTIOIDEN SUOSITELLUT KOOT XL 3 cm 14 cm 3 cm (laajennustoiminto) XL 28 cm 18 cm 14 cm 28 cm L 24 cm 17 cm 24 cm L 21 cm 15 cm 21 cm M 18 cm 14 cm 18 cm S 14,5 cm 11 cm 14,5 cm TÄRKEÄÄ: Katso Auto-boiling-toimintoa (automaattikeittämistä) koskevasta luvusta keittoastioiden koot, joita voidaan sijoittaa vyöhykkeille Auto-boiling-toimintoa (automaattikeittämistä) käytettäessä. Multizone Maks. Min. 18 cm 14 cm 39 cm ASENNUS Kun olet poistanut liesitason pakkauksesta, tarkista, että kuljetuksen aikana ei ole syntynyt vaurioita. Epäselvissä tapauksissa ota yhteys jälleenmyyjään tai huoltopalveluun. KALUSTEEN VALMISTELU ASENNUSTA VARTEN VAROITUS - Asenna erotinlevy liesitason alle. - Tuotteen alaosaan ei saa päästä kosketuksiin asennuksen jälkeen. - Jos liesitason alle on sijoitettu uuni, älä asenna erotinlevyä. Jätä kuvassa ilmoitetut etäisyydet laitteen alapinnan ja alla olevan erotinlevyn väliin. Jotta tuote voi toimia oikein, jätä vaadittu minimiväli liesitason ja kalusteen yläpinnan väliin (min. 5 mm). Sahaa työtasoon sopiva aukko ennen liesitason asennusta ja poista huolellisesti kaikki lastut tai purut. Jos sijoitat liesitason alle uunin, uunilla on oltava jäähdytysjärjestelmä. Kun poistat liesitasoa työtasosta, käytä ruuvitalttaa (ei sisälly tomitukseen) ja vapauta jouset laitteen alapinnalta. Älä asenna liesitasoa astianpesukoneen tai vaatteiden pesukoneen yläpuolelle. Elektroniset piirit voivat muuten altistua höyrylle tai kosteudelle ja vaurioitua. SÄHKÖLIITÄNTÄ - Kytke laite irti sähköverkosta. VAROITUS - Laitteen asennuksen saa suorittaa vain pätevä teknikko, joka on perehtynyt voimassa oleviin turvallisuus- ja asennusmääräyksiin. - Valmistaja ei ole missään vastuussa henkilöille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos tässä luvussa annettuja ohjeita ei noudateta. - Virtajohdon tulee olla kyllin pitkä, jotta liesitaso voidaan poistaa työtasosta. - Varmista, että laitteen arvokilpeen merkitty jännite vastaa sähköverkon jännitettä. - Älä käytä jatkojohtoja. Liitäntä liitinalustaan Liesitasossa on viisinapainen kaapeli 5x2,5 mm 2, joka sopii liitännälle 4 V 3N ~. Käytä sähköliitäntään mukana toimitettua kaapelia tai kaapelia H5RR-F, kuten alla olevassa taulukossa on eritelty. min. 5 mm min. 2 mm min. 5 mm FI7

7 Johtimet Määrä x koko V ~ + 3 x 4 mm V 3 ~ + 4 X 1,5 mm V 3N ~ + 5 X 1,5 mm V 2N ~ + 4 X 1,5 mm V 3N ~ V ~ V ~ (UK ja AU) 23 V 23 V 23 V 23 V 23 V A B C V 2N ~ V 3 ~ (vain Belgia) V 2N ~ (vain Alankomaat) 23 V 23 V 23 V 23 V 23 V 23 V Kytke keltainen / vihreä maattojohto liitäntään, jossa on symboli. Tämän johdon on oltava pidempi kuin muut johdot. 1. Poista riviliitinsuojus (A) kiertämällä ruuvi irti ja aseta suojus riviliittimen saranaan (B). 2. Aseta virtajohto vedonpoistajaan ja liitä johdot liitinalustaan, kuten liitinalustan lähellä oleva kaavio esittää. 3. Kiinnitä virtajohto vedonpoistajalla. 4. Sulje suojus (C) ja asenna se riviliittimeen irrotetulla ruuvilla kohta (1). Aina kun liesitaso kytketään sähköverkkoon, laite suorittaa automaattisen tarkistuksen, joka kestää useita sekunteja. Jos liesitason mukana on jo sähköjohto, noudata sähköjohtoon kiinnitetyn lipukkeen ohjeita. Liitä laite sähköverkkoon moninapaisella turvakytkimellä, jonka koskettimien välit ovat vähintään 3 mm. KÄYTTÖOHJE Käyttöpaneelin kuvaus Käyttöpaneelia käytetään kosketussäätimillä: toiminnot valitaan painamalla vastaavaa symbolia (kevyt kosketus riittää). Keittovyöhykkeiden valinta ja aktivointi Minuuttilaskurin asettaminen Liesitaso PÄÄLLÄ/POIS Automaattitoiminnon valinta Liukuvalitsin Hold-toiminnon (pito) aktivointi Käyttöpaneelin lukitus Multizone-toiminnon (laajennustoiminto) valinta Ensimmäinen käyttö / sähkökatkoksen jälkeen Kun liesitaso on juuri liitetty sähköverkkoon, käyttöpaneeli on lukittu (merkkivalo palaa avaimen symbolin yläpuolella). Jos haluat avata käyttöpaneelin lukituksen, pidä painettuna näppäintä 3 sekunnin ajan. Merkkivalo sammuu ja liesitasoa voidaan käyttää normaalisti. Liesitason kytkeminen PÄÄLLE/POIS Voit kytkeä liesitason päälle pitämällä näppäintä painettuna n. 2 sekuntia: merkkivalo avaimen symbolin päällä kytkeytyy päälle ja keittovyöhykkeitä esittäviin neliöihin tulee näkyviin tavuviivoja. Sammuta painamalla samaa näppäintä, kunnes liesitaso kytkeytyy pois päältä. Kaikki keittovyöhykkeet on kytketty pois päältä. i Jos mitään toimintoa ei valita 1 sekunnin kuluessa päällekytkemisestä, liesitaso kytkeytyy automaattisesti pois päältä. FI8

8 Päällekytkentä ja keittovyöhykkeiden säätäminen Merkitsee, että yksi automaattitoiminto on päällä Keittovyöhykkeen ajastin Keittovyöhykkeen valinta ja valitun keittovyöhykkeen / tehotason näyttö Liukuvalitsin (tehonsäätö) Kun olet kytkenyt liesitason päälle, aseta keittoastia valittuun keittovyöhykkeeseen. Aktivoi keittovyöhyke painamalla haluttua neliönäppäintä: neliönäppäimessä näkyy numero 5, joka vastaa keskitason tehoa. Voit muuttaa tehotasoa siirtämällä sormea vaakasuunnassa liukuvalitsimella: neliön sisällä oleva numero vaihtuu sormen pyyhkäisyllä minimiarvosta1 maksimiarvoon 9. Voit aktivoida Booster-toiminnon (pikakuumennus) painamalla BOOST liukuvalitsimessa (näytössä P). BOOST-tehotoimintoa (pikakuumennus) voidaan käyttää enintään 1 minuuttia, minkä jälkeen laite automaattisesti vaihtaa tehotasoksi 9. Jos malleissa on kolme keittovyöhykettä, kolme BOOST-tasoa voidaan valita samaan aikaan: tässä tapauksessa laite sovittaa tehonjaon automaattisesti eri vyöhykkeiden välille. Jos useampia kuin yksi keittovyöhyke on käytössä, liukuvalitsin antaa vaihtaa tehotasoa valitulla vyöhykkeellä. Valinnan merkkinä on kirkas piste tehotason ilmaisimen oikeassa alakulmassa. Voit valita vyöhykkeen yksinkertaisesti painamalla haluamaasi neliönäppäintä. Jos käytät keittoastiaa, joka ei sovellu käytettäväksi induktiolieden kanssa, jota ei ole sijoitettu oikein tai jonka koko ei ole sopiva, näytössä näkyy sanoma no pot (ei keittoastiaa) (katso kuva vasemmalla). Jos liesitaso ei havaitse mitään keittoastiaa 6 sekunnin kuluessa, se sammuttaa itsensä. Keittovyöhykkeiden poiskytkeminen Valitse sammutettava keittovyöhyke painamalla kyseistä neliönäppäintä (tehotason ilmaisimen oikeassa alakulmassa syttyy piste). Paina OFF (pois) liukuvalitsimessa. Keittovyöhyke kytkeytyy pois päältä ja jos vyöhyke on vielä kuuma, neliössä näkyy kirjain H. H merkitsee jälkilämpöä. Liesitasossa on jälkilämmön ilmaisin jokaiselle keittovyöhykkeelle. Nämä ilmaisimet varoittavat käyttäjää, kun keittovyöhykkeet eivät ole jäähtyneet. Kun keittovyöhyke jäähtyy, näyttö kytkeytyy pois. Ajastimen valinta Ajastimella voidaan valita enintään 9 minuutin kypsennysaika. Valitse ajastettava keittovyöhyke (tehotason ilmaisimen oikeassa alakulmassa syttyy piste), ja aseta sitten tarvittava kypsennysaika käyttämällä ajastintoiminnon näppäimiä + ja -: aika näkyy minuutteina keittovyöhykkeen näytön vieressä. Ajastin alkaa juosta muutaman sekunnin kuluttua näppäimen painamisesta (valitun keittovyöhykkeen kirkas piste alkaa vilkkua). Kun asetettu aika on kulunut, laite antaa äänimerkin ja keittovyöhyke kytkeytyy automaattisesti pois päältä. Jos käytät ajastinta yhdessä Auto-boiling-toiminnon (automaattikeittäminen) kanssa, katso toiminnon kuvaus seuraavilta sivuilta. Käyttöpaneelin lukko Tämä toiminto lukitsee liesitason säätimet, jotta laitetta ei voida kytkeä päälle vahingossa (esim. puhdistuksen aikana). Paina näppäintä kolmen sekunnin ajan: äänimerkki kuuluu ja merkkivalo syttyy lukkosymbolin yläpuolella aktivoinnin vahvistamiseksi. Käyttöpaneeli on lukittu lukuun ottamatta OFF-toimintoa (pois). Voit avata säätimien lukituksen toistamalla lapsilukitustoimenpiteen. Kirkas piste sammuu ja liesitasoa voidaan taas käyttää normaalisti. TÄRKEÄÄ: Käyttöpaneelin lukitustoiminto saattaa tulla käyttöön tai poistua käytöstä vahingossa, jos symbolin alla olevalle näppäimelle roiskuu vettä tai nestettä keittoastioista tai jokin esine koskee näppäimeen. Hold (pitotoiminto) Tämän toiminnon avulla voit väliaikaisesti keskeyttää kuumennuksen ja jatkaa sitä myöhemmin käyttäen aiempia säätöjä (muut kuin Auto-boiling (automaattikeittäminen) ja ajastaminen). Paina näppäintä : vilkkuu näytössä tehotasojen sijasta. Jatka kypsentämistä painamalla jälleen. Multizone Tämän toiminnon avulla tasoa voidaan käyttää kahtena erillisenä keittovyöhykkeenä tai yhtenä erittäin laajana vyöhykkeenä. Toiminto sopii hyvin käytettäessä soikeita, suorakulmaisia tai pitkulaisia keittoastioita (pohjan koko enintään 38x18 cm) tai useita tavallisia keittoastioita samanaikaisesti. Multizone (laajennustoiminto) otetaan käyttöön kytkemällä liesitaso ensin päälle ja painamalla : kahden keittovyöhykkeen kohdalla näkyy taso 5 ja molemmissa näkyy piste tehotason numeron vieressä merkiksi siitä, että Multizone (laajennustoiminto) on käytössä. Voit muuttaa tehotasoa siirtämällä sormea liukuvalitsimessa: neliön sisällä oleva numero vaihtuu sormen pyyhkäisyllä minimiarvosta1 maksimiarvoon 9. Poista Multizone-toiminto (laajennustoiminto) käytöstä painamalla uudelleen: keittovyöhykkeitä voidaan jälleen käyttää erillisesti. Voit kytkeä keittovyöhykkeen pois päältä painamalla OFF FI9

9 i Sanoma no pot (ei keittoastiaa) näkyy vyöhykkeen näytössä, jos järjestelmä ei tunnista mitään keittoastiaa (koska keittoastiaa ei ole, keittoastia on sijoitettu väärin tai se ei sovi induktioliedelle). Sanoma näkyy 6 sekuntia: tänä aikana voit lisätä keittoastioita Multizone-alueelle tai siirtää niiden paikkaa. Jos vyöhykkeellä ei ole mitään keittoastiaa 6 sekunnin kuluttua, järjestelmä lopettaa keittoastioiden tunnistuksen kyseisellä vyöhykkeellä. Järjestelmä muistuttaa vyöhykkeen passivoinnista näyttämällä symbolin. Jos haluat ottaa Multizone-toiminnon (laajennustoiminnon) jälleen käyttöön molemmilla levyillä, paina. Multizone-toiminto (laajennustoiminto) pystyy myös tunnistamaan, jos siirrät keittoastian yhdeltä Multizone-alueen vyöhykkeeltä toiselle. Järjestelmä pitää keittoastian tällöin samalla tehotasolla, joka oli valittuna keittoastian aiemmalla keittovyöhykkeellä (katso esimerkiksi alla oleva kuva: jos keittoastia siirretään etulevyltä takalevylle, näytössä on tehotaso, joka tarkoittaa keittoastian sijainnin vyöhykettä). Multizone-aluetta voidaan käyttää myös kahtena erillisenä keittovyöhykkeenä käyttämällä yhden vyöhykkeen vastaavaa painiketta. Aseta keittoastia yhden vyöhykkeen keskelle ja säädä tehotaso liukuvalitsimella. i Tärkeää: muista asettaa keittoastiat keittovyöhykkeen keskelle. Jos käytät suurta pataa tai soikeaa, nelikulmaista tai pitkää keittoastiaa, sijoita keittoastiat keittovyöhykkeiden keskelle, niin että niiden molempien logot peittyvät. Esimerkkejä keittoastioiden hyvästä ja huonosta sijoituksesta: min. 24 cm i Kun Multizone (laajennustoiminto) on valittu, pikakuumennusta ja automaattisia toimintoja ei voida käyttää. Jos ajastin on käytössä, se näkyy ylhäällä keittolevyn näytön vieressä. FI1

10 Automaattitoimintojen kuvaus Liesitasossa on automaattitoimintoja kullekin keittovyöhykkeelle. Käytettävissä olevien toimintojen symbolit näkyvät kunkin keittovyöhykkeen valintanäppäimen vieressä. Kun automaattitoiminto valitaan, symbolin vieressä syttyy merkkivalo ja kirjain A näkyy keittovyöhykkeen näytössä. Auto-boiling-toiminto (automaattikeittäminen) Auto-boiling-toiminto (automaattikeittäminen) valitsee automaattisesti ihanteellisen tehotason veden kiehauttamiseen ja ilmoittaa kiehumispisteen saavuttamisen. Kun olet asettanut vettä keittoastiassa liedelle, kytke liesitaso päälle ja valitse tarvittava keittovyöhyke. Paina näppäintä syttyy. Kuumennuksen aikana keittovyöhykkeen viereisessä tilassa näkyy animaatio. i Auto-boiling-toiminnon (automaattikeittäminen) oikean toiminnan varmistamiseksi suosittelemme, että: - keität vain vettä (joka oli huoneen lämpötilassa): - et lisää suolaa, muita aineksia tai mausteita, ennen kuin vesi kiehuu; - et vaihda keittovyöhykkeen tehoasetusta tai poista tai siirrä keittoastiaa; - täytät keittoastian vähintään 1/3 täyteen (min. 1 litra vettä) mutta et reunaan asti (katso taulukko oikealla). - et käytä keittovyöhykkeellä painekattilaa, jos olet valinnut Auto-boiling-toiminnon (automaattikeittämisen). Jotta saavuttaisit parhaat tulokset, noudata seuraavia ohjeita: - Älä aktivoi Auto-boiling-toimintoa (automaattikeittämistä), jos vyöhyke on jo kuuma (näytössä on kirjain H). : Näytössä näkyy kirjain A, ja merkkivalo Kun vesi alka kiehua, liesitaso antaa äänimerkin. Tämä signaali kuuluu kolme kertaa säännöllisin väliajoin. Toisen signaalin jälkeen aktivoituu minuuttimuistutin, joka seuraa automaattisesti keittämisajan kulua. Kolmannen signaalin jälkeen liesitaso valitsee automaattisesti alemman tehotason, joka pitää veden poreilemassa. Tämän jälkeen voit lisätä haluamasi aineksia, asettaa ajastimen ja muuttaa tehotasoa. Jos tehotasoa muutetaan tai valitaan Hold (pitotoiminto), anturitoiminto peruuntuu. Liesitaso ohjaa Auto-boiling-toimintoa (automaattikeittämistä) ja pikakuumennusasetuksia automaattisesti. Joissakin tapauksissa et voi siis valita i booster-toimintoa (pikakuumennus), jos Auto-boiling-toiminto (automaattikeittäminen) on jo valittu muissa keittovyöhykkeissä. Keittoastioiden laatu saattaa vaikuttaa Auto-boiling-toiminnon (automaattikeittämisen) suorituskykyyn. Simmering (haudutus) Kun kiehumispiste on saavutettu, paina näppäintä ja liesitaso säätää automaattisesti oikean tehotason hauduttamista varten. Kirjain A tulee näyttöön: merkkivalo syttyy. Voit poistaa toiminnon käytöstä painamalla yksinkertaisesti OFF liukuvalitsimessa. Melting (sulatus) Tämä toiminto ylläpitää jatkuvaa matalaa lämpötilaa keittovyöhykkeellä. Kun keittoastia tai lisävaruste on asetettu valitulle keittovyöhykkeelle, kytke liesitaso päälle ja valitse keittovyöhyke. Paina näppäintä liukuvalitsimessa. Keittovyöhykkeen halkaisija Keittoastian pohjan halkaisija Autoboiling-toimintoa (automaattikeittämi stä) käytettäessä Keittoastian suurin vesimäärä 18 cm cm 5 litraa 24 cm cm 7 litraa 28 cm cm 7 litraa : Näytössä näkyy kirjain A, ja merkkivalo syttyy. Voit poistaa toiminnon käytöstä painamalla yksinkertaisesti OFF FI11

11 PUHDISTUS - Älä koskaan käytä höyrypesureita. VAROITUS - Varmista ennen puhdistamisen aloitusta, että keittovyöhykkeet on sammutettu ja että jälkilämmön ilmaisin H ei ole näkyvissä. TÄRKEÄÄ: älä käytä hankaussieniä tai teräsvillatyynyjä, sillä ne voivat vahingoittaa lasipintaa. Puhdista liesitaso aina käytön jälkeen, kun se on jäähtynyt, ja poista mahdolliset ruokajäämät. Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat keraamista lasipintaa ja ne on poistettava heti. Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa. Käytä pehmeää liinaa, imukykyisiä keittiöpyyhkeitä tai erityistä lieden pesutuotetta (noudata valmistajan ohjeita). VIANETSINTÄ Lue ja noudata ohjeita, jotka on annettu käyttöohjeissa. Tarkista, että sähkökatkosta ei ole. Puhdista liesitaso ja kuivaa huolellisesti. Jos näyttöön tulee kirjaimia ja numeroita liesitason päällekytkemisen jälkeen, katso ohjeita seuraavasta taulukosta. Jos et voi sammuttaa liesitasoa käytön jälkeen, irrota se sähköverkosta. VIRHEKOODI KUVAUS MAHDOLLISET SYYT KORJAUS Liesitaso sammuttaa itsensä ja 1 sekunnin jälkeen antaa äänimerkkejä 3 sekunnin välein. Jatkuva paine käyttöpaneelin alueella. Vettä tai keittiötarvikkeita käyttöpaneelin päällä. Puhdista käyttöpaneeli. C81, C82, C83 Käyttöpaneeli sammuu liian korkeiden lämpötilojen vuoksi. Elektronisten osien sisäinen lämpötila on liian korkea. Odota liesitason jäähtymistä, ennen kuin käytät sitä uudelleen. F42 tai F43 Kytkentäjännite on väärä. Anturi tunnistaa ristiriidan laitteen jännitteen ja sähköverkon jännitteen välillä. Kytke laite irti sähköverkosta ja tarkista sähköliitäntä. F12, F21, F25, F36, F37, F4, F47, F56, F58, F6, F61, F62, F63, F64 Ota yhteyttä huoltopalveluun ja mainitse virhekoodi. HUOLTOPALVELU Ennen kuin otat yhteyden huoltopalveluun 1. Kokeile, voitko korjata vian itse. Katso kohtaa Vianetsintä. 2. Kytke laite irti sähköverkosta ja takaisin toimintaan nähdäksesi, korjautuuko häiriö. Jos vika ei ole korjautunut yllä mainittujen tarkistusten jälkeen, ota yhteyttä lähimpään huoltopalveluun. Varaosia on saatavana 1 vuoden ajan. FI12

12 TEHOTASOTAULUKKO Maks. teho Suuri teho Keskitason teho Matala teho Tehotaso Kypsennyksen tyyppi Tason käyttö (ruoanvalmistustavat selitetty) Boost Pikakuumennus Sopii ruoan lämpötilan nopeaan nostamiseen, veden tai nesteiden kiehauttamiseen 8 9 Paistaminen keittäminen Ruskistus käristäminen keittäminen parilointi Ruskistus kypsentäminen haudutus käristys parilointi Kypsentäminen haudutus käristys parilointi 3 4 Keittäminen haudutus suurustus kastikkeiden 2 3 valmistus Sulatus lämpimänä pito kastikkeet Sopii ruskistamiseen, keittämisen aloittamiseen, pakasteiden paistamiseen, voimakkaaseen kiehumiseen Sopii käristämiseen, poreilevan kiehumisen ylläpitoon, kypsentämiseen ja parilointiin (lyhyitä aikoja, 5 1 minuuttia) Sopii käristämiseen, heikon kiehumisen ylläpitoon, kypsentämiseen ja parilointiin (keskipitkiä aikoja, 1 2 minuuttia), välineiden esikuumennukseen Sopii hauduttamiseen, miedolla lämmöllä keittämiseen, kypsentämiseen (pitkiä aikoja). Kermaisten pastakastikkeiden valmistaminen Sopii pitkää kypsytystä vaativille resepteille (riisi, kastikkeet, paistit, kala) nesteiden kanssa (esim. vesi, viinit, liemi, maito), pastakastikkeiden valmistus Sopii pitkää kypsytystä vaativille resepteille (alle 1 litran määrät: riisi, kastikkeet, paistit, kala) nesteiden kanssa (esim. vesi, viinit, liemi, maito) Sopii voin pehmentämiseen, suklaan sulattamiseen, pienien pakasteiden sulatukseen ja ruoan lämpimänä pitämiseen (esim. kastikkeet, keitot) Sopii ruoan lämpimänä pitämiseen, risottojen saostamiseen, astioiden lämmittämiseen (induktiojärjestelmän kanssa yhteensopivat astiat) POIS Nollateho Tukipinta Liesitaso valmiustilassa tai poiskytkettynä (mahdollista jälkilämpöä, merkkinä H) Toiminto Simmering (haudutus) Melting (sulatus) Auto-boiling (automaattikeittäminen) Multizone (laajennustoiminto) Toiminnon kuvaus Automaattisesti tunnistaa tehotason, joka soveltuu hauduttamiseen. Sopii tomaattikastikkeiden, ragu-kastikkeiden, keittojen valmistamiseen ylläpitäen hallittua kuumennustasoa (sopii vesihauteen käyttämiseen). Estää ruokaa kiehumasta yli (esim. maidon kiehahdus) tai palamasta pohjaan, kuten näissä resepteissä usein käy. Käytä tätä toimintoa kiehumispisteen saavuttamiseen. Automaattisesti tunnistaa tehotason, joka soveltuu herkkien tuotteiden hitaaseen sulattamiseen laatua heikentämättä (suklaa, voi jne.). Tunnistaa automaattisesti kiehumispisteen saavuttamisen ja vähentää tehoa, jotta vesi jatkaa kiehumista ruoka-ainesten lisäämiseen asti. Laite antaa äänimerkin kiehumispisteen jälkeen, jolloin ruoka-aineita voidaan lisätä (esim. mausteet, pasta, riisi, vihannekset, liha ja kala). Toiminnolla voidaan myös steriloida kotitekoisia säilykkeitä tai keittiövälineitä. Tämä toiminto yhdistää kaksi keittovyöhykettä. Näin voit yhdistää alueita suurten, nelikulmaisten tai soikeiden keittoastioiden tai grillilevyjen käyttöä varten. Suurten määrien tai kappaleiden parilointiin (kala, kebabit, vihannekset, paistit, grillimakkarat). Ruokien, kuten paistien tai kokonaisten kalojen, kypsennykseen yleensä kastikkeen tai liemen kanssa, käyttäen pataa / kalapataa / uunivuokaa FI13

13 PAISTOTAULUKKO Ruokaluokat Astiat tai kypsennyksen tyyppi Tehotaso ja kypsennystila Ensimmäinen vaihe Teho Toinen vaihe Teho Pasta, riisi Vihannekset, pavut ja herneet Liha Kala Munat Kastikkeet Jälkiruoat, makeat kastikkeet Tuore pasta Kuivattu pasta Keitetty riisi Veden kuumennus Veden kuumennus Veden kuumennus Booster (pikakuumennus) - 9 Booster (pikakuumennus) - 9 Booster (pikakuumennus) - 9 Pastan keittäminen ja kiehumisen ylläpitäminen Pastan keittäminen ja kiehumisen ylläpitäminen Pastan keittäminen ja kiehumisen ylläpitäminen Risotto Käristys ja paahtaminen 7 8 Kypsentäminen 4 5 Keitetty Veden kuumennus Booster (pikakuumennus) Keittäminen 6 7 Paistettu Öljyn kuumennus 9 Paistaminen 8 9 Käristetty Välineen kuumennus 7 8 Kypsentäminen 6 7 Haudutettu Välineen kuumennus 7 8 Kypsentäminen 3 4 Kevyesti paistettu Välineen kuumennus 7 8 Ruoan ruskistaminen 7 8 Paisti Lihan ruskistaminen öljyssä (jos voissa, tehotaso 6) 7 8 Kypsentäminen 3 4 Pariloitu Vuoan esikuumennus 7 8 Parilointi molemmilla puolilla 7 8 Ruskistettu Ruskistaminen öljyssä (jos voissa, tehotaso 6) 7 8 Kypsentäminen 4 5 Haudutettu Ruskistaminen öljyssä (jos voissa, tehotaso 6) 7 8 Kypsentäminen 3 4 Pariloitu Pannun esikuumennus 7 8 Kypsentäminen 7 8 Haudutettu Ruskistaminen öljyssä (jos voissa, tehotaso 6) 7 8 Kypsentäminen 3 4 Paistettu Öljyn tai rasvan kuumennus 8 9 Paistaminen 7 8 Frittata Öljyn tai rasvan kuumennus pannussa 6 Kypsentäminen 6 7 Munakkaat Öljyn tai rasvan kuumennus pannussa 6 Kypsentäminen 5 6 Pehmeäksi / kovaksi keitetyt Veden kuumennus Booster (pikakuumennus) - 9 Kypsentäminen 5 6 Ohukaiset Voin kuumennus pannussa 6 Kypsentäminen 5 6 Tomaatti Ruskistaminen öljyssä (jos voissa, tehotaso 6) 6 7 Kypsentäminen 3 4 Ragu-kastike Ruskistaminen öljyssä (jos voissa, tehotaso 6) 6 7 Kypsentäminen 3 4 Valkokastike Suuruksen valmistaminen (sulatettu voi ja jauho) Vanukastäyte Maidon kiehauttaminen 4 5 Vanukkaat Maidon kiehauttaminen Miedolla lämmöllä keittäminen Miedolla lämmöllä keittäminen Miedolla lämmöllä keittäminen Riisi maidossa Maidon lämmitys 5 6 Kypsentäminen FI14
