1 SUOMI Asennus Sivu 2 Käyttöohjeet Sivu TÄRKEITÄ TURVALLISUUSOHJEITA Nämä ohjeet ovat luettavissa myös osoitteessa: Lue seuraavat ohjeet huolellisesti ennen laitteen käyttöä. Säilytä nämä ohjeet lähettyvillä myöhempää käyttöä varten. OMA SEKÄ MUIDEN TURVALLISUUS ON HYVIN TÄRKEÄ SEIKKA Tässä käyttöohjeessa sekä itse laitteessa on tärkeitä turvallisuutta koskevia viestejä. Lue ne aina ja noudata niitä. Tämä on vaaraa tarkoittava turvallisuussymboli, joka varoittaa mahdollisista käyttäjää ja muita henkilöitä uhkaavista riskeistä. Kaikkien turvallisuutta koskevien viestien edellä on vaaran merkki ja jokin seuraavista sanoista: VAARA VAROITUS Osoittaa vaaratilanteen, joka aiheuttaa vakavia tapaturmia, ellei sitä vältetä. Osoittaa vaaratilanteen, joka voi aiheuttaa vakavia tapaturmia, ellei sitä vältetä. Kaikissa turvallisuutta koskevissa varoituksissa kuvataan mahdollinen vaara ja kerrotaan, miten laitteen väärästä käytöstä aiheutuvien tapaturmien, vahinkojen ja sähköiskujen mahdollisuus voidaan minimoida. Varmista, että noudatat seuraavia ohjeita: - Käytä suojakäsineitä aina, kun avaat ja poistat pakkauksia ja suoritat asennuksia. - Laite on kytkettävä irti sähköverkosta ennen minkään asennustoimenpiteen aloittamista. - Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja, jonka on noudatettava valmistajan ohjeita ja voimassa olevia paikallisia turvallisuusmääräyksiä. Älä korjaa tai vaihda mitään laitteen osaa, ellei käyttöohjeessa nimenomaan näin kehoteta. - Laite on lain määräysten mukaisesti kytkettävä maadoitettuun pistorasiaan. - Virtajohdon on oltava riittävän pitkä, jotta kalusteeseen asennetun laitteen voi kytkeä pistorasiaan. - Asennuksessa on käytettävä turvallisuusmääräysten mukaisesti moninapaista turvakatkaisinta, jonka koskettimien välit ovat vähintään 3 mm. - Älä käytä jatkojohtoja, haaroitusrasioita tai sovittimia. Älä kytke laitetta pistorasiaan, jota voidaan ohjata kauko-ohjaimella. - Älä vedä laitteen virtajohdosta. - Kun asennus on tehty, sähköosat eivät saa olla käyttäjän ulottuvilla. - Laite on tarkoitettu ainoastaan ruoan valmistamiseen kotitaloudessa. Mikä tahansa muu käyttö on kiellettyä (esimerkiksi huoneiden lämmittäminen). Valmistaja ei ole missään vastuussa asiattomasta käytöstä tai vääristä asetuksista aiheutuvista vahingoista. - Älä käytä laitetta ulkona. - Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin sisällä olevia lämmitysvastuksia. - Hyvin nuoret (0 3-vuotiaat) ja nuoret lapset (3 8-vuotiaat) on pidettävä turvallisen välimatkan päässä, ellei heitä valvota jatkuvasti. Laitetta voivat käyttää yli 8-vuotiaat lapset sekä fyysisesti, aisteiltaan tai henkisesti rajoitteiset tai kokemattomat ja taitamattomat henkilöt ainoastaan, jos heidän turvallisuudestaan vastaava henkilö valvoo tai opastaa heitä laitteen käytössä ja osoittaa mahdolliset vaaratilanteet. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa. - Älä koske laitteen lämmitysvastuksia käytön aikana tai jälkeen. Pidä kankaat tai muut tulenarat materiaalit pois kosketusetäisyydeltä laitteesta, kunnes kaikki laitteen osat ovat täysin jäähtyneet. - Älä laita tulenarkoja materiaaleja laitteen päälle tai sen läheisyyteen. FI1

2 - Ylikuumentunut rasva sekä öljy syttyy helposti palamaan. Ota tämä huomioon, kun valmistat runsaasti rasvaa tai öljyä sisältäviä ruokia. - Laitteen alla olevaan tilaan on asennettava erotinlevy (ei toimiteta mukana). - Jos pinnassa on halkeamia, sammuta laite sähköiskujen välttämiseksi (koskee vain lasipintaisia laitteita). - Ruoan kypsennystä on valvottava. Lyhytaikaista kypsennystä on valvottava jatkuvasti. - Valvomaton rasvassa tai öljyssä kuumennus liedellä saattaa aiheuttaa vaaratilanteen, josta voi seurata tulipalo. Älä KOSKAAN yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekit esimerkiksi kannella tai sammutuspeitteellä. VAARA: Älä säilytä mitään esineitä kypsennystasolla; ne saattavat syttyä palamaan, jos laite vahingossa kytketään toimintaan. - Älä käytä höyrypesuria. - Lieden pinnalle ei tule asettaa metalliesineitä, kuten veitsiä, haarukoita, lusikoita tai kansia, koska ne voivat kuumeta. - Sammuta liesitaso säätönupista käytön jälkeen äläkä luota pelkästään kattilantunnistimeen (vain induktiolaitteet). YMPÄRISTÖNSUOJELU Pakkausmateriaalien hävittäminen Kaikki pakkausmateriaalit ovat kierrätyskelpoisia, mistä on merkkinä kierrätystä tarkoittava symboli ( ). Älä jätä pakkausmateriaaleja luontoon tai kotitalousjätteiden sekaan vaan hävitä ne paikallisten viranomaisten määräysten mukaisesti. Käytöstä poistaminen Tämä laite on merkitty sähkö- ja elektroniikkalaiteromua koskevan Euroopan parlamentin ja neuvoston direktiivin 2012/19/EU (WEEE) mukaisesti. Käyttäjä voi estää mahdolliset ympäristölle ja terveydelle aiheutuvat haitat hävittämällä laitteen asianmukaisella tavalla. Symboli laitteessa tai sen asiakirjoissa tarkoittaa, ettei tuotetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava käytettyjen sähkö- ja elektroniikkaromujen keräyspisteeseen. Energiansäästövinkkejä Jotta saavuttaisit parhaat tulokset, noudata seuraavia ohjeita: Käytä keittoastioita, joiden pohjan halkaisija on samaa kokoa kuin keittovyöhyke. Käytä vain tasapohjaisia kattiloita ja pannuja. Sulje keittoastiat kansilla kypsennyksen ajaksi mahdollisuuksien mukaan. Käyttämällä painekattilaa voit vähentää edelleen energiankulutusta ja lyhentää kypsymisaikaa (älä käytä painekattilaa 6th Sense -toiminnossa). Varmista, että sijoitat keittoastian liesitasoon merkityn keittovyöhykkeen keskelle. VAATIMUSTENMUKAISUUSVAKUUTUS - Tämä laite on suunniteltu ja valmistettu ja sitä markkinoidaan pienjännitedirektiivin 2006/95/EY (joka korvaa direktiivin 73/23/ETY muutoksineen) turvallisuusvaatimusten sekä EMC-direktiivin 2004/108/EY suojausvaatimusten mukaisesti. - Tämä laite täyttää asetuksen 66/2014 ekosuunnitteluvaatimukset eurooppalaisen standardin EN mukaisesti. ENNEN KÄYTTÖÄ TÄRKEÄÄ: Keittovyöhyke ei kytkeydy päälle, jos keittoastia on väärää kokoa. Käytä vain keittoastioita, joissa on INDUKTIOJÄRJESTELMÄN symboli (katso oheinen kuva). Ennen kuin kytket liesitason päälle, aseta keittoastia keittovyöhykkeeseen. AIEMMIN HANKITUT KEITTOASTIAT OK EI Tarkista magneetin avulla kattiloiden soveltuvuus käyttöön induktiokeittotasolla: kattilat eivät ole sopivia, jos magneetti ei tartu niihin. - Varmista, että keittoastian pohja on sileä. Muuten keittoastia saattaa naarmuttaa liesitason keraamista lasipintaa. Tarkasta astiat. - Älä koskaan aseta kuumaa keittoastiaa liesitason käyttöpaneelin päälle. Seurauksena voi olla vaurioita. FI2

3 KEITTOASTIOIDEN SUOSITELLUT KOOT XL 30 cm 14 cm (laajennustoiminto) 30 cm XL 28 cm 18 cm 14 cm (laajennustoiminto) 28 cm L 24 cm 17 cm 24 cm L 21 cm 15 cm 21 cm M 18 cm 14 cm 18 cm S 14,5 cm 11 cm 14,5 cm TÄRKEÄÄ: keittoastian pohjan läpimitat keittoalueilla, joilla voidaan käyttää 6th Sense -toimintoa, on mainittu kappaleessa 6th Sense -toiminto. Flexicook (monikäyttö) 18 cm Maks. 39 cm Min. 14 cm ASENNUS Kun olet poistanut liesitason pakkauksesta, tarkista, että kuljetuksen aikana ei ole syntynyt vaurioita. Epäselvissä tapauksissa ota yhteys jälleenmyyjään tai huoltopalveluun. KALUSTEEN VALMISTELU ASENNUSTA VARTEN - Asenna erotinlevy liesitason alle. VAROITUS - Tuotteen alaosaan ei saa päästä kosketuksiin asennuksen jälkeen. - Älä asenna erotinlevyä, jos liesitason alle on asennettu uuni. min. 20 mm - Käytä suojakäsineitä aina, kun suoritat asennuksia. min. 5 mm - Lapset eivät saa suorittaa asennustoimenpiteitä. Pidä lapset loitolla laitteen asennustoimenpiteiden aikana. Pidä pakkausmateriaalit (muovipussit, polystyreenikappaleet, jne.) poissa lasten ulottuvilta laitteen asentamisen aikana sekä sen jälkeen. Jätä kuvassa ilmoitetut etäisyydet laitteen alapinnan ja alla olevan erotinlevyn väliin. Jotta tuote voi toimia oikein, jätä vaadittu minimiväli liesitason ja kalusteen yläpinnan väliin (väh. 5 mm). Sahaa työtasoon sopiva aukko ennen liesitason asennusta ja poista huolellisesti kaikki lastut tai purut. Jos sijoitat liesitason alle uunin, uunilla on oltava jäähdytysjärjestelmä. Jos kyseessä on uppoasennus, ota yhteyttä huoltopalveluun ja tilaa tarvittava ruuvipakkaus Kun poistat liesitasoa työtasosta, käytä ruuvitalttaa (ei sisälly toimitukseen) ja vapauta jouset laitteen alapinnalta. Älä asenna liesitasoa astianpesukoneen tai vaatteiden pesukoneen yläpuolelle. Elektroniset piirit voivat muuten altistua höyrylle tai kosteudelle ja vaurioitua. min. 5 mm FI3

4 SÄHKÖLIITÄNTÄ - Valmistaja ei ole missään vastuussa henkilöille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos tässä luvussa annettuja ohjeita ei noudateta. - Virtajohdon tulee olla kyllin pitkä, jotta liesitaso voidaan poistaa työtasosta. - Varmista, että laitteen arvokilpeen merkitty jännite vastaa sähköverkon jännitettä. - Älä käytä jatkojohtoja. - Varmista asennuksen aikana, että laite ei vaurioita verkkovirtajohtoa. Liitäntä liitinalustaan Käytä sähköliitännässä kaapelityyppiä H05RR-F alla olevan taulukon mukaisesti. Johdot VAROITUS Määrä x koko V ~ + 3 x 4 mm V 3 ~ + 4 x 1,5 mm V 3N ~ + 5 x 1,5 mm V 2N ~ + 4 x 1,5 mm 2 - Kytke laite irti sähköverkosta. - Laitteen asennuksen saa suorittaa vain pätevä teknikko, joka on perehtynyt voimassa oleviin turvallisuus- ja asennusmääräyksiin V 3N ~ V ~ V ~ (AU ja UK) A B C V 2N ~ V 3 ~ (vain Belgia) V 2N ~ (vain Alankomaat) Kytke keltainen / vihreä maattojohto liitäntään, jossa on symboli. Tämän johdon on oltava pidempi kuin muut johdot. 1. Poista riviliitinsuojus (A) kiertämällä ruuvi irti ja aseta suojus riviliittimen saranaan (B). 2. Aseta virtajohto vedonpoistajaan ja liitä johdot liitinalustaan, kuten liitinalustan lähellä oleva kaavio esittää. 3. Kiinnitä virtajohto vedonpoistimeen. 4. Sulje suojus (C) ja asenna se riviliittimeen irrotetulla ruuvilla kohta (1). Aina kun liesitaso kytketään sähköverkkoon, laite suorittaa automaattisen tarkistuksen, joka kestää useita sekunteja. Jos liesitason mukana on jo sähköjohto, noudata sähköjohtoon kiinnitetyn lipukkeen ohjeita. Liitä laite sähköverkkoon moninapaisella turvakytkimellä, jonka koskettimien välit ovat vähintään 3 mm. FI4

5 KÄYTTÖOHJEET Käyttöpaneelin kuvaus Käyttöpaneelissa on kosketuspainikkeet. Painikkeita käytetään painamalla vastaavaa symbolia (kevyt kosketus riittää). Keittovyöhykkeiden valinta ja aktivointi Kytkee yksittäisen keittovyöhykkeen pois päältä Liesitaso PÄÄLLÄ/POIS Ensimmäinen käyttö / sähkökatkoksen jälkeen Kun liesitaso on juuri liitetty sähköverkkoon, käyttöpaneeli on lukittu (merkkivalo palaa avaimen symbolin yläpuolella). Jos haluat avata käyttöpaneelin lukituksen, pidä painettuna näppäintä 3 sekunnin ajan. Merkkivalo sammuu ja liesitasoa voidaan käyttää normaalisti. Liesitason kytkeminen PÄÄLLE/POIS Voit kytkeä liesitason päälle pitämällä näppäintä painettuna n. 2 sekuntia: merkkivalo avaimen symbolin päällä kytkeytyy päälle ja keittovyöhykkeitä esittäviin ympyröihin tulee näkyviin tavuviivoja. Sammuta painamalla samaa näppäintä, kunnes liesitaso kytkeytyy pois päältä. Kaikki keittovyöhykkeet on kytketty pois päältä. i Minuuttilaskurin asettaminen Hold-toiminnon (pito) aktivointi Automaattitoiminnon valinta Liukuvalitsin Käyttöpaneelin lukitus Flexicook -toiminnon valinta Jos mitään toimintoa ei valita 10 sekunnin kuluessa päällekytkemisestä, liesitaso kytkeytyy automaattisesti pois päältä. Kytkeminen päälle ja keittoalueiden säätäminen Merkitsee, että yksi automaattitoiminto on päällä Kytkee yksittäisen keittovyöhykkeen pois päältä Keittovyöhykkeen ajastin Keittovyöhykkeen valinta ja valitun keittovyöhykkeen / tehotason näyttö Liukuvalitsin (tehonsäätö) Kun olet kytkenyt liesitason päälle, aseta keittoastia valittuun keittovyöhykkeeseen. Keittoalue aktivoidaan painamalla vastaavaa pyöreää painiketta: kuvion sisälle tulee näkyviin numero 0, joka vastaa keskitason tehoa. Voit muuttaa tehotasoa siirtämällä sormea vaakasuunnassa liukuvalitsimella: ympyrän sisällä oleva numero vaihtuu sormen pyyhkäisyllä minimiarvosta 1 maksimiarvoon 9. Voit aktivoida Booster-toiminnon (pikakuumennus) painamalla BOOST liukuvalitsimessa (näytössä P). BOOST-tehotoimintoa (pikakuumennus) voidaan käyttää enintään 10 minuuttia, minkä jälkeen laite automaattisesti vaihtaa tehotasoksi 9. Jos malleissa on kolme keittovyöhykettä, kolme BOOST-tasoa voidaan valita samaan aikaan: tässä tapauksessa laite sovittaa tehonjaon automaattisesti eri vyöhykkeiden välille. Jos useampia kuin yksi keittovyöhyke on käytössä, liukuvalitsin antaa vaihtaa tehotasoa valitulla vyöhykkeellä. Valinnan merkkinä on kirkas piste tehotason ilmaisimen oikeassa alakulmassa. Keittoalue valitaan painamalla vastaavaa pyöreää painiketta. Jos käytät keittoastiaa, joka ei sovellu käytettäväksi induktiolieden kanssa, jota ei ole sijoitettu oikein tai jonka koko ei ole sopiva, näytössä näkyy sanoma "no pot" (ei keittoastiaa) (katso kuva vasemmalla). Jos keittoastiaa ei tunnisteta 60 sekunnin kuluessa, liesitaso kytkeytyy pois toiminnasta. Keittovyöhykkeiden poiskytkeminen Valitse poiskytkettävä keittoalue painamalla vastaavaa pyöreää painiketta (tehonäytön alapuolella oikealla oleva valopiste syttyy). Paina OFF (pois) liukuvalitsimessa. Keittovyöhyke kytkeytyy pois toiminnasta. Jos keittovyöhyke on vielä kuuma, ympyrän sisällä näkyy H-kirjain. H merkitsee jälkilämpöä. Keittotason jokaisessa keittoalueessa on tämä jälkilämmön merkkivalo. Merkkivalo ilmaisee keittoalueet, joiden lämpötila on vielä korkea. Kun keittovyöhyke jäähtyy, näyttö kytkeytyy pois. FI5

6 Ajastimen valinta Ajastimella voidaan valita enintään 90 minuutin kypsennysaika. Valitse ajastettava keittoalue (valopiste syttyy tehonäytön alapuolella oikealla) ja aseta haluamasi aika ajastintoiminnon painikkeilla + ja -. Asetettu aika minuutteina näkyy keittoalueen näytön vieressä. Ajastin alkaa juosta muutaman sekunnin kuluttua näppäimen painamisesta (valitun keittovyöhykkeen kirkas piste alkaa vilkkua). Kun asetettu aika on kulunut, laite antaa äänimerkin ja keittovyöhyke kytkeytyy automaattisesti pois päältä. Ajastimen käytön ohjeet 6th Sense -toiminnon yhteydessä löytyvät seuraavilla sivuilla olevasta 6th Sense -toiminnon kuvauksesta. Käyttöpaneelin lukitus Tämä toiminto lukitsee liesitason säätimet, jotta laitetta ei voida kytkeä päälle vahingossa (esim. puhdistuksen aikana). Paina näppäintä kolmen sekunnin ajan: äänimerkki kuuluu ja merkkivalo syttyy lukkosymbolin yläpuolella aktivoinnin vahvistamiseksi. Käyttöpaneeli on lukittu lukuun ottamatta OFF-toimintoa (pois). Voit avata säätimien lukituksen toistamalla lapsilukitustoimenpiteen. Kirkas piste sammuu ja liesitasoa voidaan taas käyttää normaalisti. TÄRKEÄÄ: Käyttöpaneelin lukitustoiminto saattaa tulla käyttöön tai poistua käytöstä vahingossa, jos symbolin alla olevalle näppäimelle roiskuu vettä tai nestettä keittoastioista tai jokin esine koskee näppäimeen. Hold (pitotoiminto) Tällä toiminnolla keittotaso voidaan kytkeä pois toiminnasta väliaikaisesti ja kytkeä taas toimintaan samoilla asetuksilla (6th Sense -toimintoa ja ajastimen asetuksia lukuun ottamatta). Paina näppäintä : vilkkuu näytössä tehotasojen sijasta. Jatka kypsentämistä painamalla jälleen. Flexicook (monikäyttö) Tämän toiminnon avulla tasoa voidaan käyttää kahtena erillisenä keittovyöhykkeenä tai yhtenä erittäin laajana vyöhykkeenä. Toiminto sopii hyvin käytettäessä soikeita, suorakulmaisia tai pitkulaisia keittoastioita (pohjan koko enintään 38x18 cm) tai useita tavallisia keittoastioita samanaikaisesti. Flexicook-toiminto otetaan käyttöön kytkemällä liesitaso päälle ja painamalla sitten painiketta : kahden keittoalueen näytöissä näkyy tehotaso 5; molemmat pisteet tason numeron lähettyvillä palavat, mikä tarkoittaa, että Flexicook -toiminto on päällä. Voit muuttaa tehotasoa siirtämällä sormea liukuvalitsimessa: ympyrän sisällä oleva numero vaihtuu sormen pyyhkäisyllä minimiarvosta 1 maksimiarvoon 9. Poista muuntuvan keittoalueen (Flexible Zone) toiminto käytöstä painamalla painiketta : keittovyöhykkeitä voidaan jälleen käyttää erillisesti. Voit kytkeä keittovyöhykkeen pois päältä painamalla OFF i Viesti no pot (ei keittoastiaa) näkyy vyöhykkeen näytössä, jos järjestelmä ei tunnista mitään keittoastiaa (koska keittoastiaa ei ole, keittoastia on sijoitettu väärin tai se ei sovi induktioliedelle). Viesti näkyy 60 sekuntia: tänä aikana voit lisätä keittoastioita Flexicook -alueelle tai siirtää niiden paikkaa. Jos vyöhykkeellä ei ole mitään keittoastiaa 60 sekunnin kuluttua, järjestelmä lopettaa keittoastioiden tunnistuksen kyseisellä vyöhykkeellä. Järjestelmä muistuttaa vyöhykkeen olevan poissa käytöstä näyttämällä symbolin. Jos haluat ottaa Flexicook -toiminnon jälleen käyttöön molemmilla levyillä, paina painiketta. Flexicook -toiminto pystyy myös tunnistamaan, jos siirrät keittoastian yhdeltä Flexicook -alueen vyöhykkeeltä toiselle. Järjestelmä pitää keittoastian tällöin samalla tehotasolla, joka oli valittuna keittoastian aiemmalla keittovyöhykkeellä (katso esimerkiksi alla oleva kuva: jos keittoastia siirretään etulevyltä takalevylle, näytössä on tehotaso, joka tarkoittaa keittoastian sijainnin vyöhykettä). Flexicook -aluetta voidaan käyttää myös kahtena erillisenä keittovyöhykkeenä käyttämällä yhden vyöhykkeen vastaavaa painiketta. Aseta keittoastia yhden vyöhykkeen keskelle ja säädä tehotaso liukuvalitsimella. i Tärkeää: aseta keittoastiat keittovyöhykkeen keskelle niin, että yksittäisen keittovyöhykkeen keskellä oleva logo peittyy. Jos käytät suurta pataa tai soikeaa, nelikulmaista tai pitkulaista keittoastiaa, sijoita keittoastiat keittovyöhykkeen keskelle, niin että molemmat logot Esimerkkejä keittoastioiden hyvästä ja huonosta sijoituksesta: peittyvät. FI6

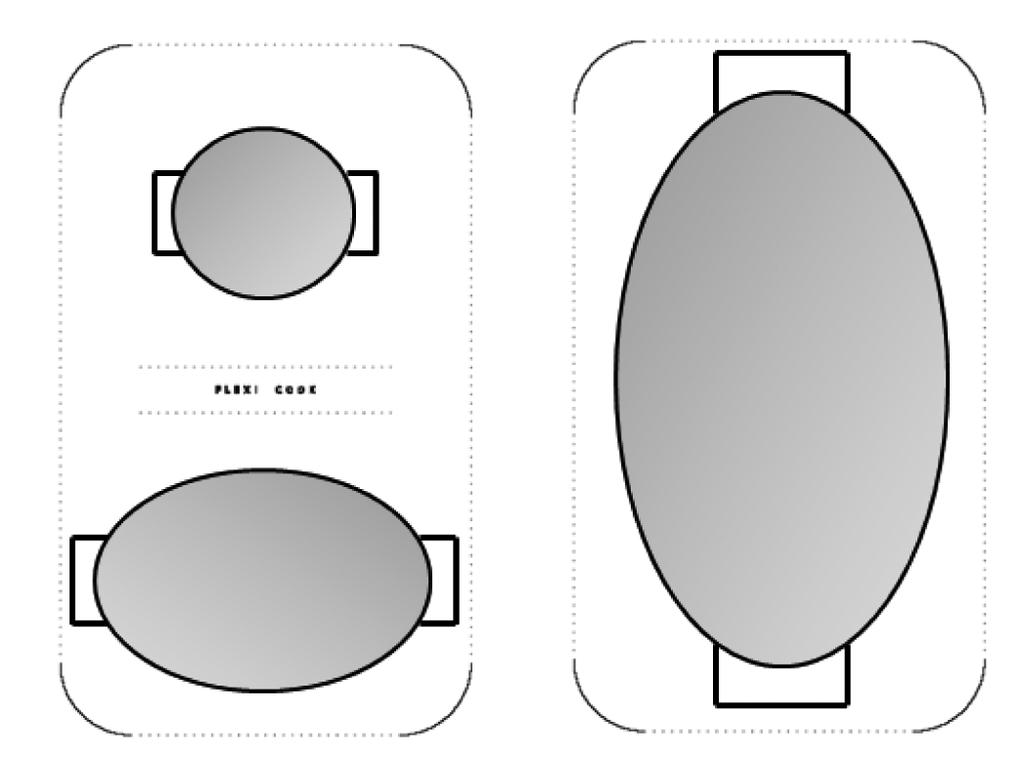

7 i Kun Flexicook -toiminto on käytössä, tehostintoimintoa ja 6th Sense -toimintoja ei voi käyttää. Jos ajastin on käytössä, se näkyy ylhäällä keittolevyn näytön vieressä. Automaattitoimintojen kuvaus Liesitasossa on automaattitoimintoja kullekin keittovyöhykkeelle. Käytettävissä olevien toimintojen symbolit näkyvät kunkin keittovyöhykkeen valintanäppäimen vieressä. Kun automaattitoiminto valitaan, symbolin vieressä syttyy merkkivalo ja kirjain A näkyy keittovyöhykkeen näytössä. 6th Sense -toiminto 6th Sense -toiminto valitsee automaattisesti sopivan tehotason, jolla vesi kuumenee kiehumispisteeseen. Kun kiehumispiste on saavutettu, laitteesta kuuluu merkkiääni. Kun olet asettanut vettä keittoastiassa liedelle, kytke liesitaso päälle ja valitse tarvittava keittovyöhyke. Paina näppäintä : Näytössä näkyy kirjain A, ja merkkivalo syttyy. Kuumennuksen aikana keittovyöhykkeen viereisessä tilassa näkyy animaatio. i Kun vesi alkaa kiehua, liesitaso antaa äänimerkin. Tämä signaali kuuluu kolme kertaa säännöllisin väliajoin. Toisen signaalin jälkeen aktivoituu minuuttimuistutin, joka seuraa automaattisesti keittämisajan kulua. Kolmannen signaalin jälkeen liesitaso valitsee automaattisesti alemman tehotason, joka pitää veden poreilemassa. Tämän jälkeen voit lisätä haluamasi aineksia, asettaa ajastimen ja muuttaa tehotasoa. Jos tehotasoa muutetaan tai keittotaso asetetaan taukotilaan, 6th Sense -toiminto poistuu käytöstä. i Jotta 6th Sense -toiminto toimii oikein, huomioi seuraavat asiat: - keität vain vettä (joka oli huoneen lämpötilassa): - et lisää suolaa, muita aineksia tai mausteita, ennen kuin vesi kiehuu; - et vaihda keittovyöhykkeen tehoasetusta tai poista tai siirrä keittoastiaa; - täytät keittoastian vähintään 1/3 täyteen (min. 1 litra vettä) mutta et reunaan asti (katso taulukko oikealla). - älä käytä painekattilaa keittoalueella, johon on kytketty 6th Sense -toiminto. Jotta saavuttaisit parhaat tulokset, noudata seuraavia ohjeita: - älä käynnistä 6th Sense -toimintoa, jos keittoalue on jo kuuma (näytössä näkyy H-kirjain). Simmering (haudutus) Keittovyö Kattilan pohjan hykkeen läpimitta 6th Sense - halkaisija toiminnon käyttämistä varten Keittoastian suurin vesimäärä 18 cm cm 5 litraa 24 cm cm 7 litraa 28 cm cm 7 litraa Keittotaso ohjaa 6th Sense -toimintoa ja tehostimen tasoja automaattisesti, minkä vuoksi joissakin tilanteissa tehostusta ei voi käynnistää, kun 6th Sense -toiminto on jo kytketty toimintaan. Käytössä olevan kattilan laatu voi vaikuttaa 6th Sense -toiminnon tehoon. Kun kiehumispiste on saavutettu, paina näppäintä ja liesitaso säätää automaattisesti oikean tehotason hauduttamista varten. Kirjain A tulee näyttöön: merkkivalo syttyy. Voit poistaa toiminnon käytöstä painamalla yksinkertaisesti OFF liukuvalitsimessa. Melting (sulatus) Tämä toiminto ylläpitää jatkuvaa matalaa lämpötilaa keittovyöhykkeellä. Kun keittoastia tai lisävaruste on asetettu valitulle keittovyöhykkeelle, kytke liesitaso päälle ja valitse keittovyöhyke. Paina näppäintä : Näytössä näkyy kirjain A, ja merkkivalo syttyy. Voit poistaa toiminnon käytöstä painamalla yksinkertaisesti OFF liukuvalitsimessa. FI7

8 PUHDISTUS VAROITUS Jos lasissa on ixelium TM -logo, liedelläsi on ixelium TM -käsittely. ixelium TM on Whirlpoolin eksklusiivinen pintakäsittely, joka takaa täydellisen puhtauden ja pitkään kestävän kiillon. Tästä syystä suosittelemme noudattamaan seuraavia IXELIUM-käsiteltyjen liesien puhdistusohjeita: Käytä vedellä tai päivittäiskäyttöön soveltuvalla lasinpesuaineella kostutettua pehmeää liinaa (mikrokuitu antaa parhaan tuloksen). Jos haluat vielä korostaa erityisesti puhdistustuloksia, anna lasin olla kontaktissa märän liinan kanssa parin minuutin ajan. TÄRKEÄÄ: älä käytä hankaavia sieniä, teräsvillaa tai vastaavia, sillä ne pilaavat lasipinnan. Puhdista liedestä kaikki ruokajätteet jokaisen käyttökerran jälkeen. Odota kuitenkin ensin, että liesi on jäähtynyt. Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat lasikeraamista pintaa ja ne on poistettava heti. Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa. Käytä pehmeää liinaa, imukykyisiä keittiöpyyhkeitä tai erityistä lieden pesutuotetta (noudata valmistajan ohjeita). Keittoalueille roiskuneet nesteet voi aiheuttaa kattiloiden tärinää tai liikkumista. Kuivaa liesi kauttaaltaan puhdistuksen lopuksi. VIANETSINTÄ - Älä koskaan käytä höyrypesureita. - Varmista ennen puhdistamisen aloitusta, että keittoalueet on sammutettu ja että jälkilämmön ilmaisin (H) ei ole näkyvissä. Lue ja noudata ohjeita, jotka on annettu käyttöohjeissa. Tarkista, että kyseessä ei ole sähkökatko. Puhdista liesitaso ja kuivaa huolellisesti. Jos näyttöön tulee kirjaimia ja numeroita liesitason päällekytkemisen jälkeen, katso ohjeita seuraavasta taulukosta. Jos et voi sammuttaa liesitasoa käytön jälkeen, irrota se sähköverkosta. VIRHEKOODI KUVAUS MAHDOLLISET SYYT KORJAUS Liesitaso sammuttaa itsensä ja 10 sekunnin jälkeen antaa äänimerkkejä 30 sekunnin välein. Jatkuva paine käyttöpaneelin alueella. C81, C82, C83 Käyttöpaneeli sammuu liian korkeiden lämpötilojen vuoksi. Vettä tai keittiötarvikkeita käyttöpaneelin päällä. Elektronisten osien sisäinen lämpötila on liian korkea. F42 tai F43 Kytkentäjännite on väärä. Anturi tunnistaa ristiriidan laitteen jännitteen ja sähköverkon jännitteen välillä. F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61, F62, F63, F64 HUOLTOPALVELU Ota yhteyttä huoltopalveluun ja mainitse virhekoodi. Ennen kuin otat yhteyttä huoltopalveluun 1. Kokeile, voitko korjata vian itse. Katso kohtaa Vianetsintä. 2. Sammuta laite ja kytke se päälle uudelleen nähdäksesi toistuuko häiriö. Jos vika ei ole korjautunut yllä mainittujen tarkistusten jälkeen, ota yhteyttä lähimpään huoltopalveluun. Ilmoita aina: vian laatu liesitason tyyppi ja malli huoltokoodi (arvokilvessä Service-sanan jälkeen oleva numerosarja), joka on merkitty laitteen alle (metallilevyyn) täydellinen osoitteesi puhelin- ja suuntanumerosi. Puhdista käyttöpaneeli. Odota liesitason jäähtymistä, ennen kuin käytät sitä uudelleen. Kytke laite irti sähköverkosta ja tarkista sähköliitäntä. Jos laite tarvitsee korjausta, ota yhteys valtuutettuun huoltopalveluun (näin voit olla varma, että käytetyt varaosat ovat alkuperäisiä ja että korjaukset tehdään oikein). Varaosia on saatavissa 10 vuotta. FI8

9 TEHOTASOTAULUKKO Tehotaso Kypsennystapa Tason käyttö (viitteellinen - kokemus ja ruoanlaittotottumus vaikuttavat käyttöön) Maksimiteho Korkea teho Keskitason teho Matala teho POIS Tehostin Pikakuumennus 8-9 Paistaminen keittäminen Ruskistus soteeraus keittäminen grillaus Ruskistus keittäminen haudutus soteeraus grillaus Keittäminen haudutus käristys grillaus 3-4 Keittäminen haudutus saennus kastikkeiden 2-3 valmistus Nollateh o Sulatus lämpimänä pito kastikkeet Sopii ruoan lämpötilan nopeaan nostamiseen, veden kiehumispisteeseen saattamiseen tai nesteiden nopeaan kuumentamiseen Sopii ruskistamiseen, keittämisen aloittamiseen, pakasteiden paistamiseen, voimakkaaseen kiehumiseen Soteeraus, kiehunnan ylläpito hyvällä liekillä, kypsentäminen ja grillaus (lyhyen aikaa, 5 10 minuuttia). Soteeraus, kevyen kiehunnan ylläpito, kypsennys ja grillaus (jonkin aikaa, minuuttia), varusteiden kuumennus Sopii hauduttamiseen, miedolla lämmöllä keittämiseen, keittämiseen (pitkiä aikoja). Pastakastikkeiden valmistaminen Sopii pitkää kypsytystä vaativille resepteille (riisi, kastikkeet, paistit, kala) nesteiden kanssa (esim. vesi, viinit, liemi, maito), pastakastikkeiden valmistus Sopii pitkää kypsytystä vaativille resepteille (alle 1 litran määrät: riisi, kastikkeet, paistit, kala) nesteiden kanssa (esim. vesi, viinit, liemi, maito) Sopii voin pehmentämiseen, suklaan sulattamiseen, pienien pakasteiden sulatukseen ja pitämään ruoka lämpimänä (esim. kastikkeet, keitot) Sopii ruoan lämpimänä pitämiseen, risottojen saostamiseen, astioiden lämmittämiseen (induktiojärjestelmän kanssa yhteensopivat astiat) Laskualusta Liesitaso valmiustilassa tai poiskytkettynä (mahdollista jälkilämpöä, merkkinä H) Toiminto Simmering (haudutus) Melting (sulatus) 6th Sense Kuudes aisti veden keittäminen Flexicook (monikäyttö) Toiminnon kuvaus Automaattisesti tunnistaa tehotason, joka soveltuu hauduttamiseen. Sopii tomaattikastikkeiden, ragu-kastikkeiden, keittojen valmistamiseen, hallitun kuumennustason ylläpitoon (sopii vesihauteen käyttämiseen). Estää ruokaa kiehumasta yli (esim. maidon kiehahdus) tai juuttumasta pohjaan ja palamasta, kuten näissä resepteissä usein käy. Käytä tätä toimintoa kiehumispisteen saavuttamiseen. Automaattisesti tunnistaa tehotason, joka soveltuu herkkien tuotteiden hitaaseen sulattamiseen laatua heikentämättä (suklaa, voi jne.). Tunnistaa automaattisesti kiehumispisteen saavuttamisen ja vähentää tehoa, jotta vesi jatkaa kiehumista ruoka-ainesten lisäämiseen asti. Laite antaa äänimerkin kiehumispisteen jälkeen, jolloin ruoka-aineita voidaan lisätä (esim. mausteet, pasta, riisi, vihannekset, liha ja kala). Toiminnolla voidaan myös steriloida kotitekoisia säilykkeitä tai varusteita. Tämä toiminto yhdistää kaksi keittovyöhykettä. Näin voit yhdistää alueita suurten, nelikulmaisten tai soikeiden keittoastioiden tai grillilevyjen käyttöä varten. Suurten määrien tai kappaleiden grillaukseen (kala, kebabit, vihannekset, paistit, suuret makkarat). Resepteille, kuten paisteille tai kokonaisille kaloille, yleensä kastikkeen tai liemen kanssa, käyttäen pataa / kalapataa / pannua FI9

10 PAISTOTAULUKKO Ruokaluokat Astiat tai kypsennyksen tyyppi Tehotaso ja kypsennystila Ensimmäinen vaihe Teho Toinen vaihe Teho Tuore pasta Veden kuumennus Booster (pikakuume nnus) 9 Pastan keittäminen ja kiehumisen ylläpitäminen 7-8 Pasta, riisi Kuivattu pasta Veden kuumennus Booster (pikakuume nnus) 9 Pastan keittäminen ja kiehumisen ylläpitäminen 7-8 Keitetty riisi Veden kuumennus Booster (pikakuume nnus) 9 Pastan keittäminen ja kiehumisen ylläpitäminen 5-6 Risotto Käristys ja paahtaminen 7-8 Keittäminen 4-5 Vihannekset, pavut ja herneet Liha Kala Munat Kastikkeet Jälkiruoat, makeat kastikkeet Keitetty Veden kuumennus Booster (pikakuume nnus) 9 Keittäminen 6-7 Paistettu Öljyn kuumennus 9 Paistaminen 8-9 Käristetty Välineen kuumennus 7-8 Keittäminen 6-7 Haudutettu Välineen kuumennus 7-8 Keittäminen 3-4 Pannulla paistettu Välineen kuumennus 7-8 Ruoan ruskistaminen 7-8 Paistit Lihan ruskistaminen öljyssä (jos voissa, tehotaso 6) 7-8 Keittäminen 3-4 Grillattu Pannun esikuumennus 7-8 Grillaus molemmilla puolilla 7-8 Ruskistus Ruskistaminen öljyssä (jos voissa, tehotaso 6) 7-8 Keittäminen 4-5 Haudutus Ruskistaminen öljyssä (jos voissa, tehotaso 6) 7-8 Keittäminen 3-4 Grillattu Pannun esikuumennus 7-8 Keittäminen 7-8 Haudutettu Ruskistaminen öljyssä (jos voissa, tehotaso 6) 7-8 Keittäminen 3-4 Paistettu Öljyn tai rasvan kuumennus 8-9 Paistaminen 7-8 Munakas Öljyn tai rasvan kuumennus pannussa 6 Keittäminen 6-7 Munakkaat Öljyn tai rasvan kuumennus pannussa 6 Keittäminen 5-6 Miedolla / voimakkaalla lämmöllä keittäminen Veden kuumennus Booster (pikakuume nnus) 9 Keittäminen 5-6 Ohukaiset Voin kuumennus pannussa 6 Keittäminen 5-6 Tomaatti Ruskistaminen öljyssä (jos voissa, tehotaso 6) 6-7 Keittäminen 3-4 Ragu-kastike Ruskistaminen öljyssä (jos voissa, tehotaso 6) 6-7 Keittäminen 3-4 Valkokastike Suuruksen valmistaminen (sulatettu voi ja jauho) 5-6 Miedolla lämmöllä keittäminen 3-4 Vaniljatäyte Maidon kiehauttaminen 4-5 Miedolla lämmöllä keittäminen 4-5 Jälkiruokavanukkaat Maidon kiehauttaminen 4-5 Miedolla lämmöllä keittäminen 2-3 Riisi maidossa Maidon lämmitys 5-6 Keittäminen 2-3 FI10
