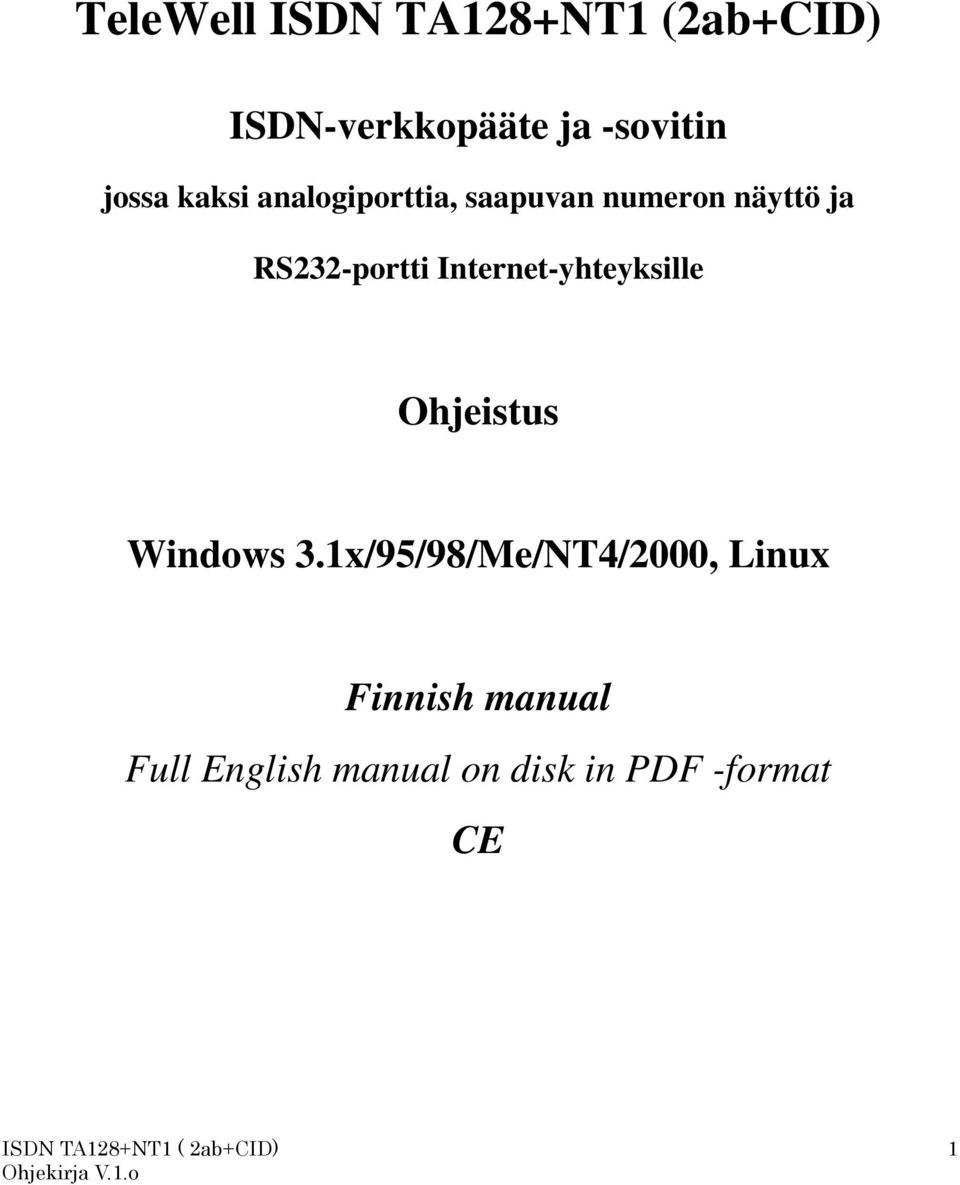

1 TeleWell ISDN TA128+NT1 (2ab+CID) ISDN-verkkopääte ja -sovitin jossa kaksi analogiporttia, saapuvan numeron näyttö ja RS232-portti Internet-yhteyksille Ohjeistus Windows 3.1x/95/98/Me/NT4/2000, Linux Finnish manual Full English manual on disk in PDF -format CE 1

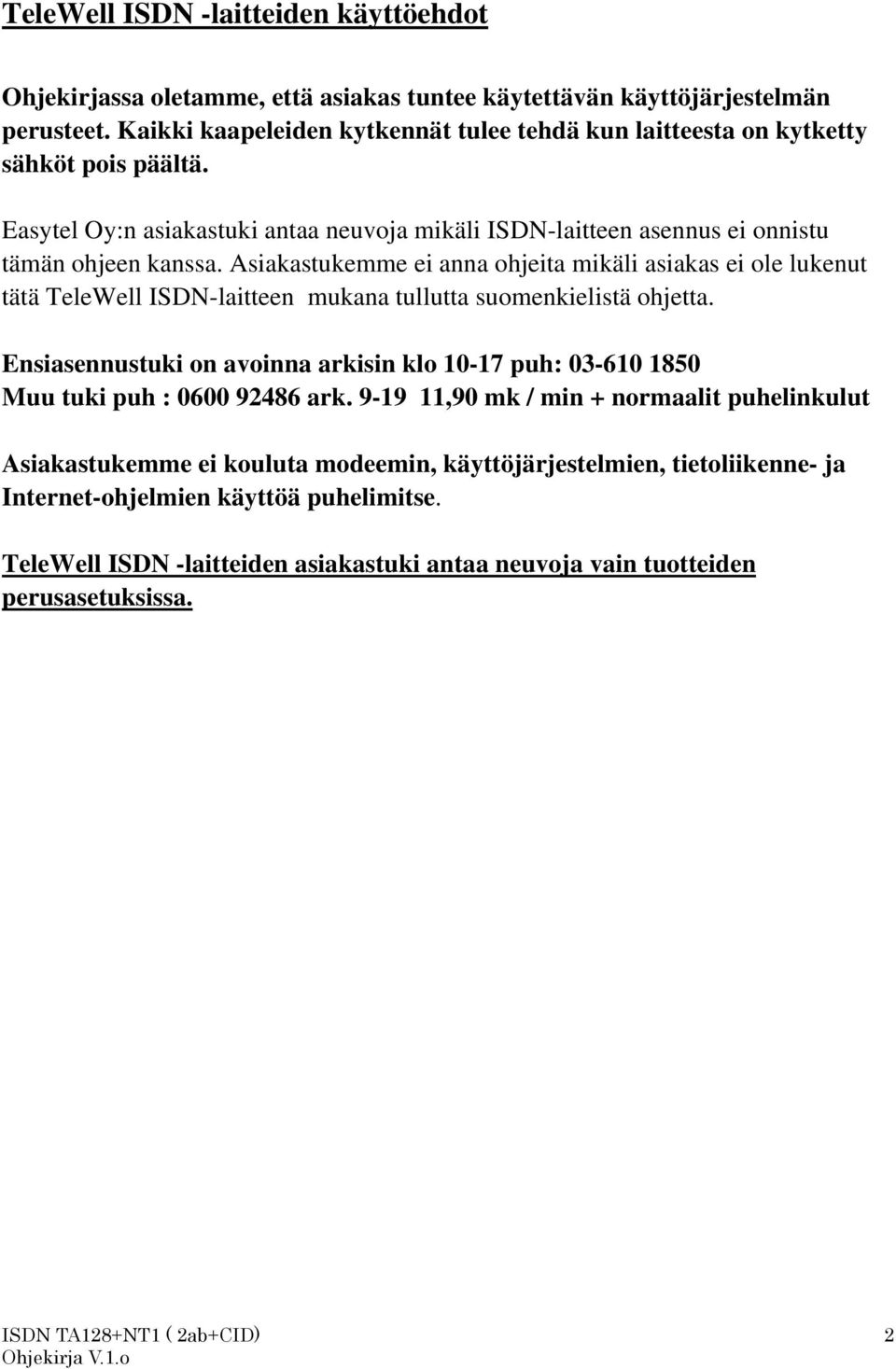

2 TeleWell ISDN -laitteiden käyttöehdot Ohjekirjassa oletamme, että asiakas tuntee käytettävän käyttöjärjestelmän perusteet. Kaikki kaapeleiden kytkennät tulee tehdä kun laitteesta on kytketty sähköt pois päältä. Easytel Oy:n asiakastuki antaa neuvoja mikäli ISDN-laitteen asennus ei onnistu tämän ohjeen kanssa. Asiakastukemme ei anna ohjeita mikäli asiakas ei ole lukenut tätä TeleWell ISDN-laitteen mukana tullutta suomenkielistä ohjetta. Ensiasennustuki on avoinna arkisin klo puh: Muu tuki puh : ark ,90 mk / min + normaalit puhelinkulut Asiakastukemme ei kouluta modeemin, käyttöjärjestelmien, tietoliikenne- ja Internet-ohjelmien käyttöä puhelimitse. TeleWell ISDN -laitteiden asiakastuki antaa neuvoja vain tuotteiden perusasetuksissa. 2

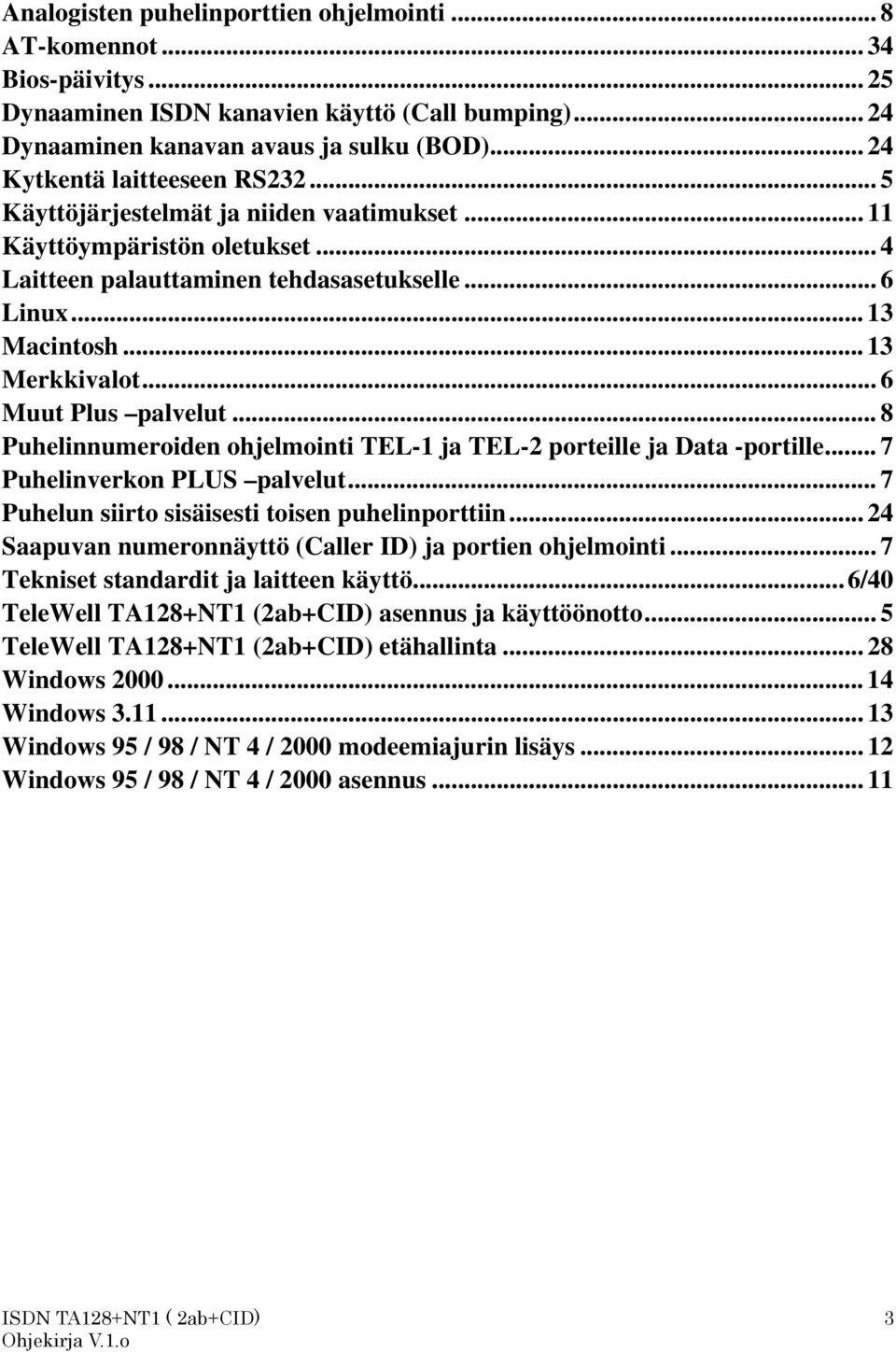

3 Analogisten puhelinporttien ohjelmointi... 8 AT-komennot Bios-päivitys Dynaaminen ISDN kanavien käyttö (Call bumping) Dynaaminen kanavan avaus ja sulku (BOD) Kytkentä laitteeseen RS Käyttöjärjestelmät ja niiden vaatimukset Käyttöympäristön oletukset... 4 Laitteen palauttaminen tehdasasetukselle... 6 Linux Macintosh Merkkivalot... 6 Muut Plus palvelut... 8 Puhelinnumeroiden ohjelmointi TEL-1 ja TEL-2 porteille ja Data -portille... 7 Puhelinverkon PLUS palvelut... 7 Puhelun siirto sisäisesti toisen puhelinporttiin Saapuvan numeronnäyttö (Caller ID) ja portien ohjelmointi... 7 Tekniset standardit ja laitteen käyttö...6/40 TeleWell TA128+NT1 (2ab+CID) asennus ja käyttöönotto... 5 TeleWell TA128+NT1 (2ab+CID) etähallinta Windows Windows Windows 95 / 98 / NT 4 / 2000 modeemiajurin lisäys Windows 95 / 98 / NT 4 / 2000 asennus

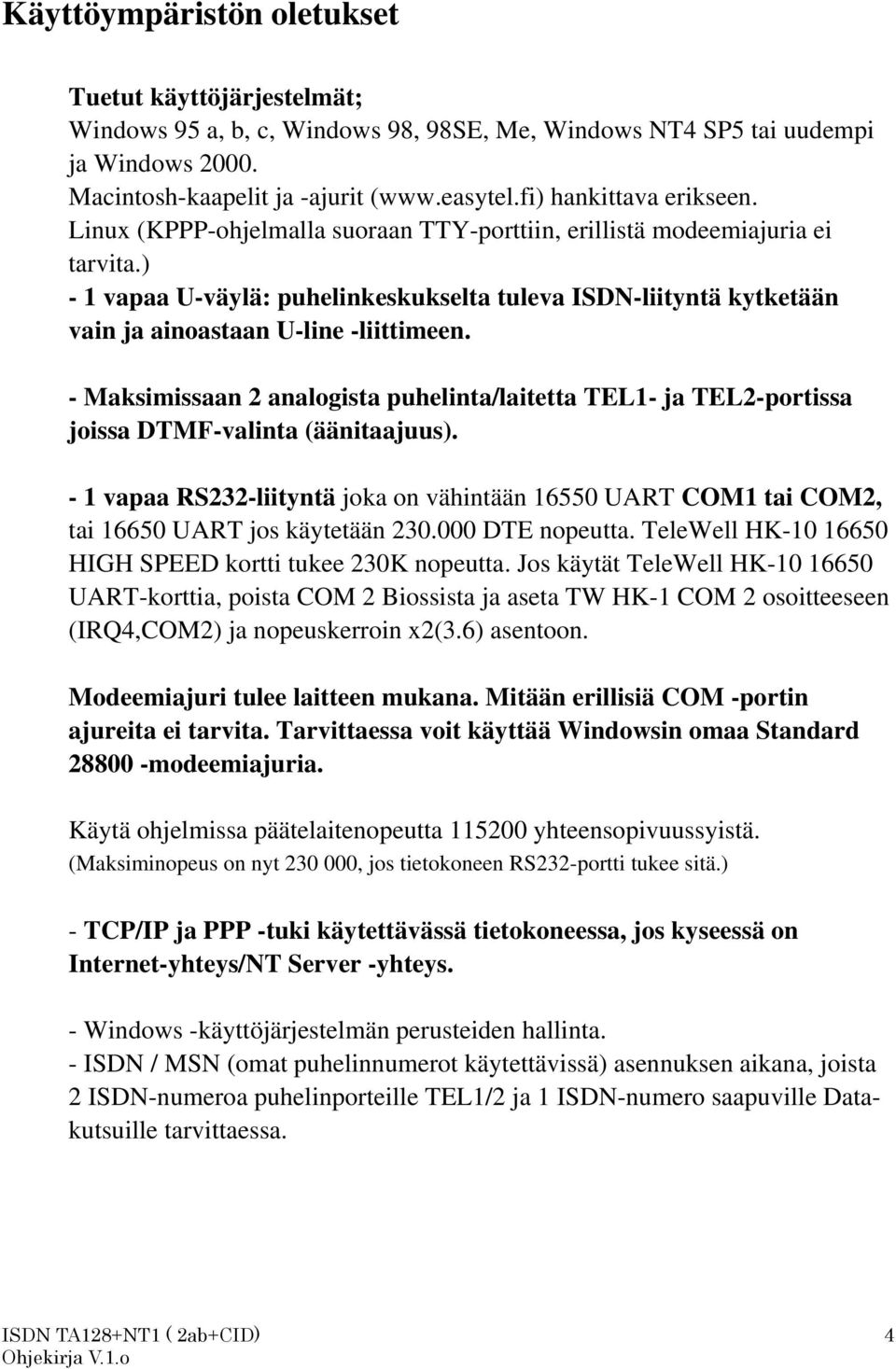

4 Käyttöympäristön oletukset Tuetut käyttöjärjestelmät; Windows 95 a, b, c, Windows 98, 98SE, Me, Windows NT4 SP5 tai uudempi ja Windows Macintosh-kaapelit ja -ajurit ( hankittava erikseen. Linux (KPPP-ohjelmalla suoraan TTY-porttiin, erillistä modeemiajuria ei tarvita.) - 1 vapaa U-väylä: puhelinkeskukselta tuleva ISDN-liityntä kytketään vain ja ainoastaan U-line -liittimeen. - Maksimissaan 2 analogista puhelinta/laitetta TEL1- ja TEL2-portissa joissa DTMF-valinta (äänitaajuus). - 1 vapaa RS232-liityntä joka on vähintään UART COM1 tai COM2, tai UART jos käytetään DTE nopeutta. TeleWell HK HIGH SPEED kortti tukee 230K nopeutta. Jos käytät TeleWell HK UART-korttia, poista COM 2 Biossista ja aseta TW HK-1 COM 2 osoitteeseen (IRQ4,COM2) ja nopeuskerroin x2(3.6) asentoon. Modeemiajuri tulee laitteen mukana. Mitään erillisiä COM -portin ajureita ei tarvita. Tarvittaessa voit käyttää Windowsin omaa Standard modeemiajuria. Käytä ohjelmissa päätelaitenopeutta yhteensopivuussyistä. (Maksiminopeus on nyt , jos tietokoneen RS232-portti tukee sitä.) - TCP/IP ja PPP -tuki käytettävässä tietokoneessa, jos kyseessä on Internet-yhteys/NT Server -yhteys. - Windows -käyttöjärjestelmän perusteiden hallinta. - ISDN / MSN (omat puhelinnumerot käytettävissä) asennuksen aikana, joista 2 ISDN-numeroa puhelinporteille TEL1/2 ja 1 ISDN-numero saapuville Datakutsuille tarvittaessa. 4

5 TeleWell TA128+NT1 (2ab+CID) asennus ja käyttöönotto Kytkentä laitteen RS232-porttiin Ennen kuin kytket laitteita, niin sammuta kaikki toisiinsa kytkettävät laitteet. - Kytke TA128+NT1 (2ab+CID):n RS232-kaapeli tietokoneen vastaavaan RS232-liittimeen COM1 tai COM2. - Jos RS232-kytkentä tulee Mac-tietokoneeseen, niin liitä Mac-kaapeli (erikseen hankittava) mukana tulevan RS232-kaapelin jatkoksi, ja kytke kaapeli Macin modeemiporttiin. Mac-ajurit osoitteessa - Kytke mukana tuleva RJ45 ISDN -kaapeli ISDN-sovittimen ja ISDNverkkopäätteen S/T-portin välille kun käytät muita ISDN laitteita. - Kytke sähkömuuntaja laitteen sähköliittimeen AC 24V 1A (tarkista muuntajan päältä oikeat tiedot jännitteistä). - Kytke TEL1- ja TEL2-portteihin tarvittavat analogiset laitteet. - TA128+NT1 (2ab+CID) toimii oletuksena TEL1-porttiin kytketyllä laitteella jos paikallissähköä ei ole saatavissa. Näillä komennoilla muutat hätävirtatilan toimintoporttia: AT$P1=x &W<Enter>, x=1 Tel 1tai 2 portti, x=2 RS232 portti, x=3 ISDN S/T -portti - Terminaattorikytkin on laitteen takaosassa, ja sen asentoa ei tule muuttaa ellei ole teknisiä ongelmia S0-väylässä. 5

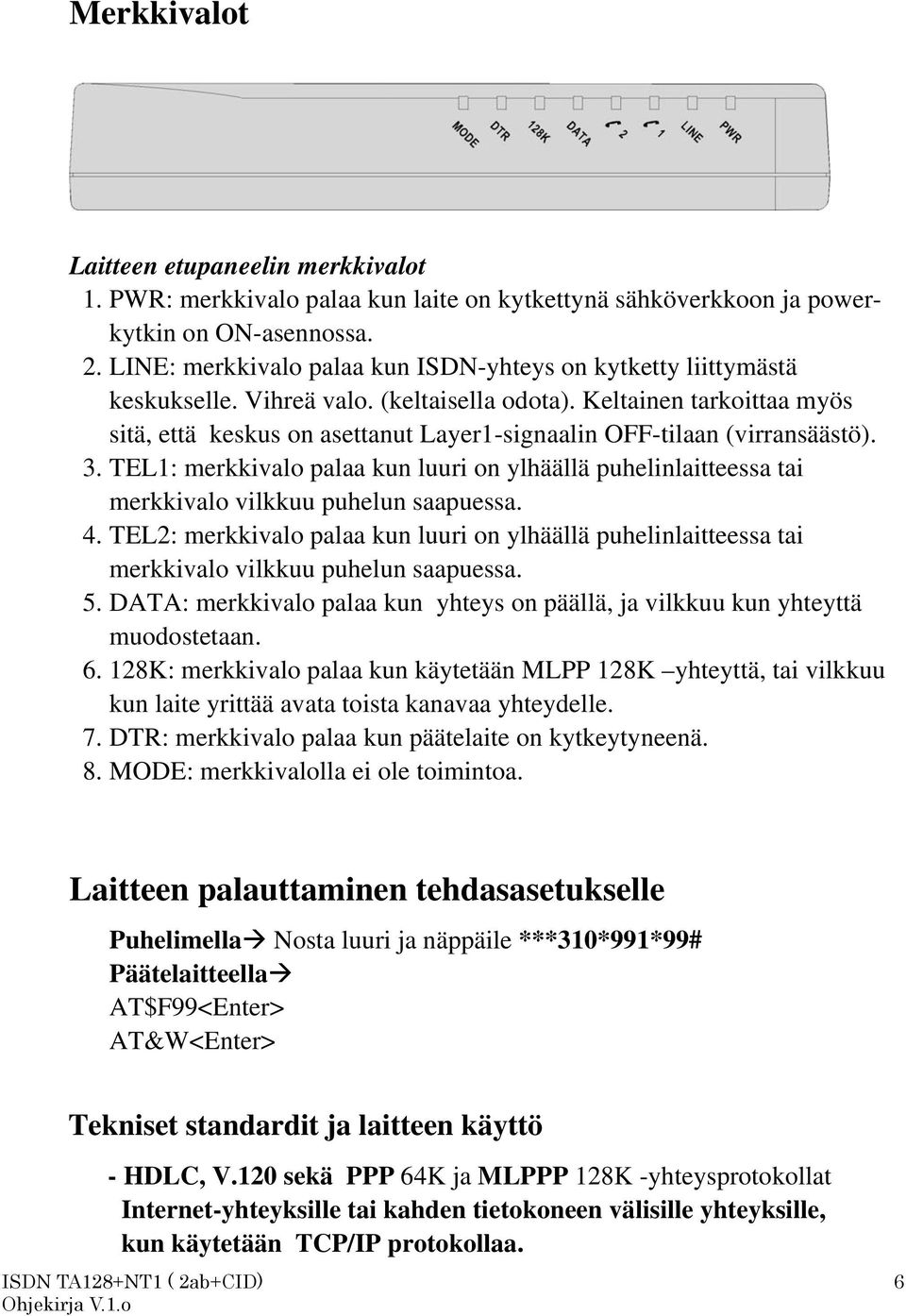

6 Merkkivalot Laitteen etupaneelin merkkivalot 1. PWR: merkkivalo palaa kun laite on kytkettynä sähköverkkoon ja powerkytkin on ON-asennossa. 2. LINE: merkkivalo palaa kun ISDN-yhteys on kytketty liittymästä keskukselle. Vihreä valo. (keltaisella odota). Keltainen tarkoittaa myös sitä, että keskus on asettanut Layer1-signaalin OFF-tilaan (virransäästö). 3. TEL1: merkkivalo palaa kun luuri on ylhäällä puhelinlaitteessa tai merkkivalo vilkkuu puhelun saapuessa. 4. TEL2: merkkivalo palaa kun luuri on ylhäällä puhelinlaitteessa tai merkkivalo vilkkuu puhelun saapuessa. 5. DATA: merkkivalo palaa kun yhteys on päällä, ja vilkkuu kun yhteyttä muodostetaan K: merkkivalo palaa kun käytetään MLPP 128K yhteyttä, tai vilkkuu kun laite yrittää avata toista kanavaa yhteydelle. 7. DTR: merkkivalo palaa kun päätelaite on kytkeytyneenä. 8. MODE: merkkivalolla ei ole toimintoa. Laitteen palauttaminen tehdasasetukselle Puhelimella Nosta luuri ja näppäile ***310*991*99# Päätelaitteella AT$F99<Enter> AT&W<Enter> Tekniset standardit ja laitteen käyttö - HDLC, V.120 sekä PPP 64K ja MLPPP 128K -yhteysprotokollat Internet-yhteyksille tai kahden tietokoneen välisille yhteyksille, kun käytetään TCP/IP protokollaa. 6

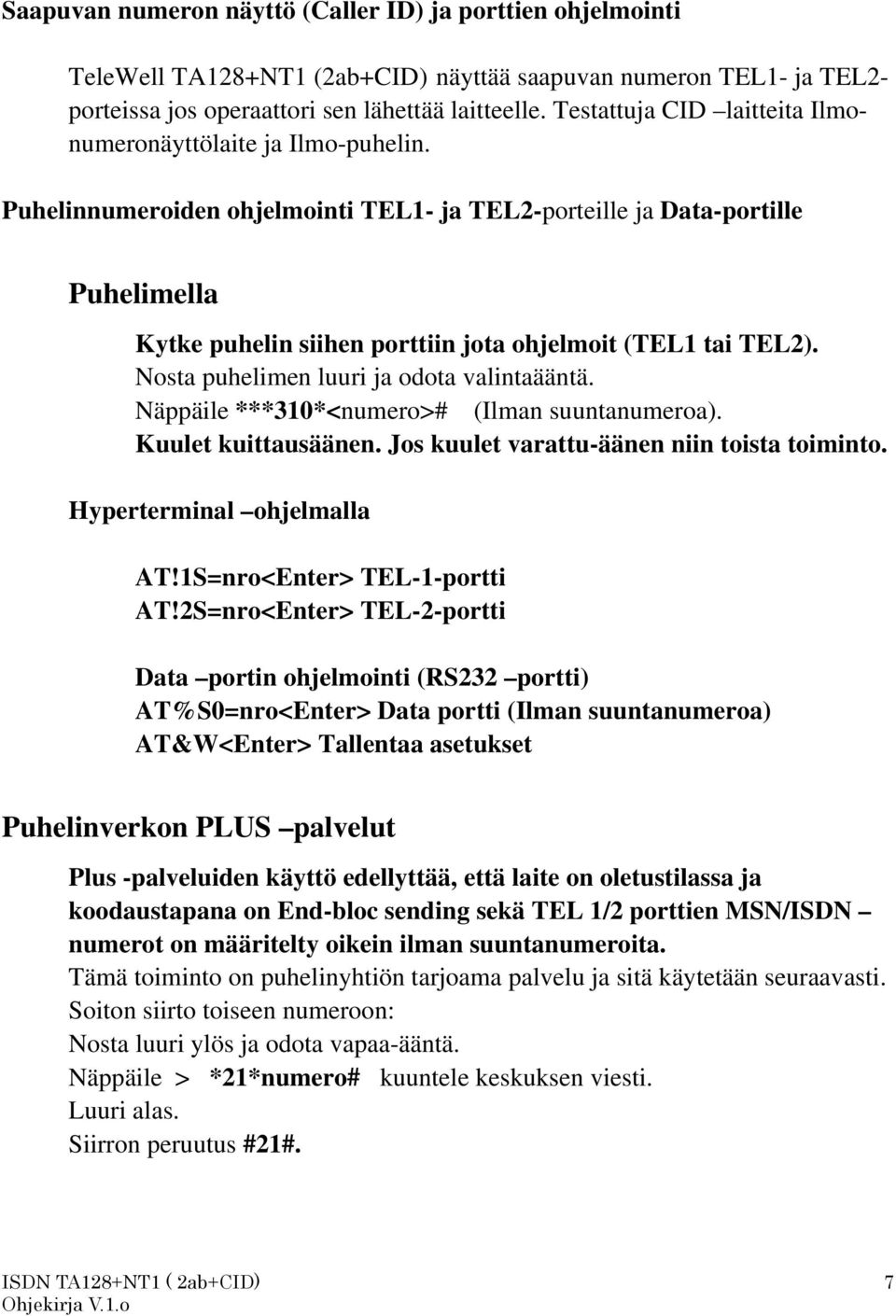

7 Saapuvan numeron näyttö (Caller ID) ja porttien ohjelmointi TeleWell TA128+NT1 (2ab+CID) näyttää saapuvan numeron TEL1- ja TEL2- porteissa jos operaattori sen lähettää laitteelle. Testattuja CID laitteita Ilmonumeronäyttölaite ja Ilmo-puhelin. Puhelinnumeroiden ohjelmointi TEL1- ja TEL2-porteille ja Data-portille Puhelimella Kytke puhelin siihen porttiin jota ohjelmoit (TEL1 tai TEL2). Nosta puhelimen luuri ja odota valintaääntä. Näppäile ***310*<numero># (Ilman suuntanumeroa). Kuulet kuittausäänen. Jos kuulet varattu-äänen niin toista toiminto. Hyperterminal ohjelmalla AT!1S=nro<Enter> TEL-1-portti AT!2S=nro<Enter> TEL-2-portti Data portin ohjelmointi (RS232 portti) AT%S0=nro<Enter> Data portti (Ilman suuntanumeroa) AT&W<Enter> Tallentaa asetukset Puhelinverkon PLUS palvelut Plus -palveluiden käyttö edellyttää, että laite on oletustilassa ja koodaustapana on End-bloc sending sekä TEL 1/2 porttien MSN/ISDN numerot on määritelty oikein ilman suuntanumeroita. Tämä toiminto on puhelinyhtiön tarjoama palvelu ja sitä käytetään seuraavasti. Soiton siirto toiseen numeroon: Nosta luuri ylös ja odota vapaa-ääntä. Näppäile > *21*numero# kuuntele keskuksen viesti. Luuri alas. Siirron peruutus #21#. 7

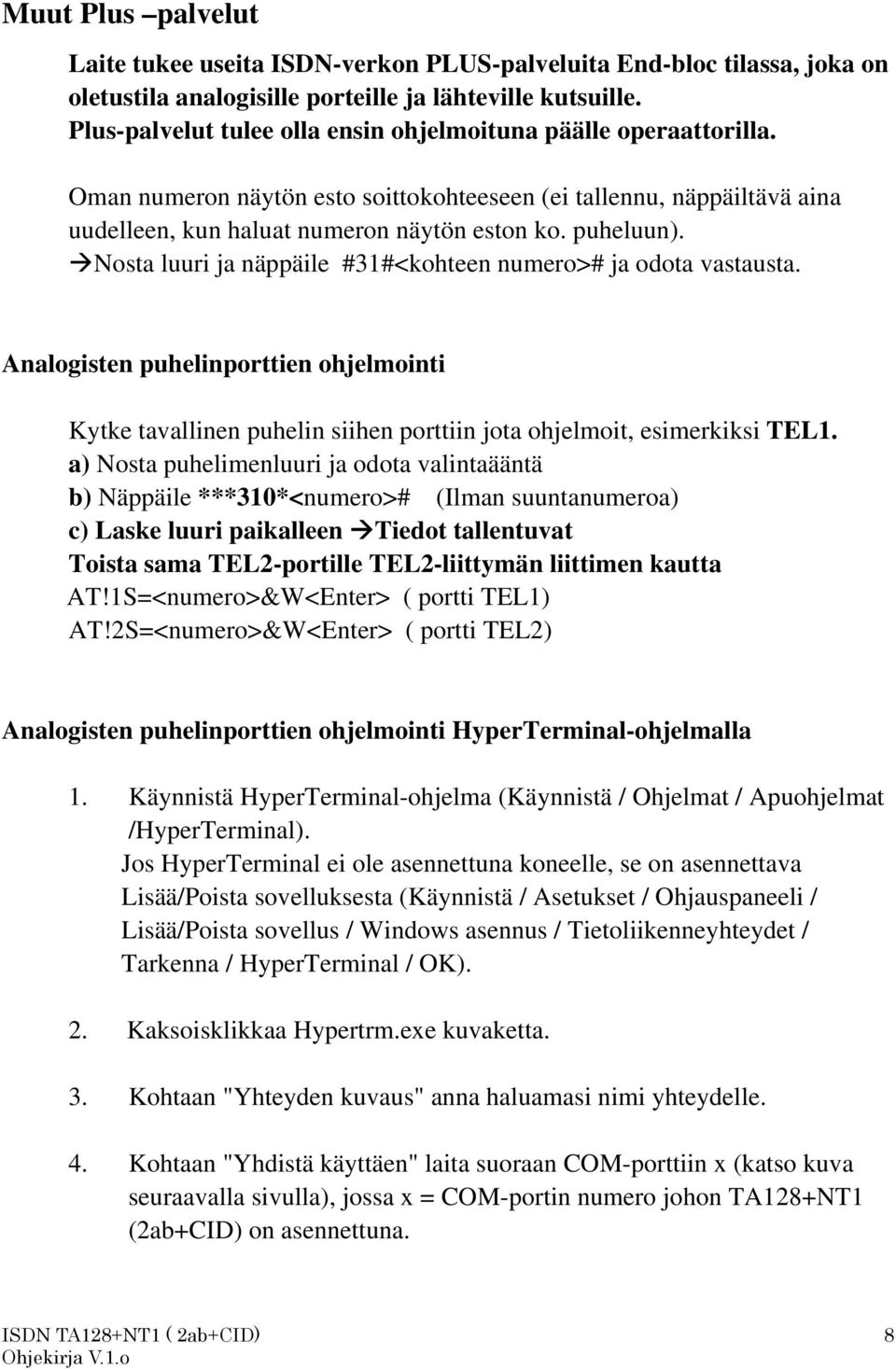

8 Muut Plus palvelut Laite tukee useita ISDN-verkon PLUS-palveluita End-bloc tilassa, joka on oletustila analogisille porteille ja lähteville kutsuille. Plus-palvelut tulee olla ensin ohjelmoituna päälle operaattorilla. Oman numeron näytön esto soittokohteeseen (ei tallennu, näppäiltävä aina uudelleen, kun haluat numeron näytön eston ko. puheluun). Nosta luuri ja näppäile #31#<kohteen numero># ja odota vastausta. Analogisten puhelinporttien ohjelmointi Kytke tavallinen puhelin siihen porttiin jota ohjelmoit, esimerkiksi TEL1. a) Nosta puhelimenluuri ja odota valintaääntä b) Näppäile ***310*<numero># (Ilman suuntanumeroa) c) Laske luuri paikalleen Tiedot tallentuvat Toista sama TEL2-portille TEL2-liittymän liittimen kautta AT!1S=<numero>&W<Enter> ( portti TEL1) AT!2S=<numero>&W<Enter> ( portti TEL2) Analogisten puhelinporttien ohjelmointi HyperTerminal-ohjelmalla 1. Käynnistä HyperTerminal-ohjelma (Käynnistä / Ohjelmat / Apuohjelmat /HyperTerminal). Jos HyperTerminal ei ole asennettuna koneelle, se on asennettava Lisää/Poista sovelluksesta (Käynnistä / Asetukset / Ohjauspaneeli / Lisää/Poista sovellus / Windows asennus / Tietoliikenneyhteydet / Tarkenna / HyperTerminal / OK). 2. Kaksoisklikkaa Hypertrm.exe kuvaketta. 3. Kohtaan "Yhteyden kuvaus" anna haluamasi nimi yhteydelle. 4. Kohtaan "Yhdistä käyttäen" laita suoraan COM-porttiin x (katso kuva seuraavalla sivulla), jossa x = COM-portin numero johon TA128+NT1 (2ab+CID) on asennettuna. 8

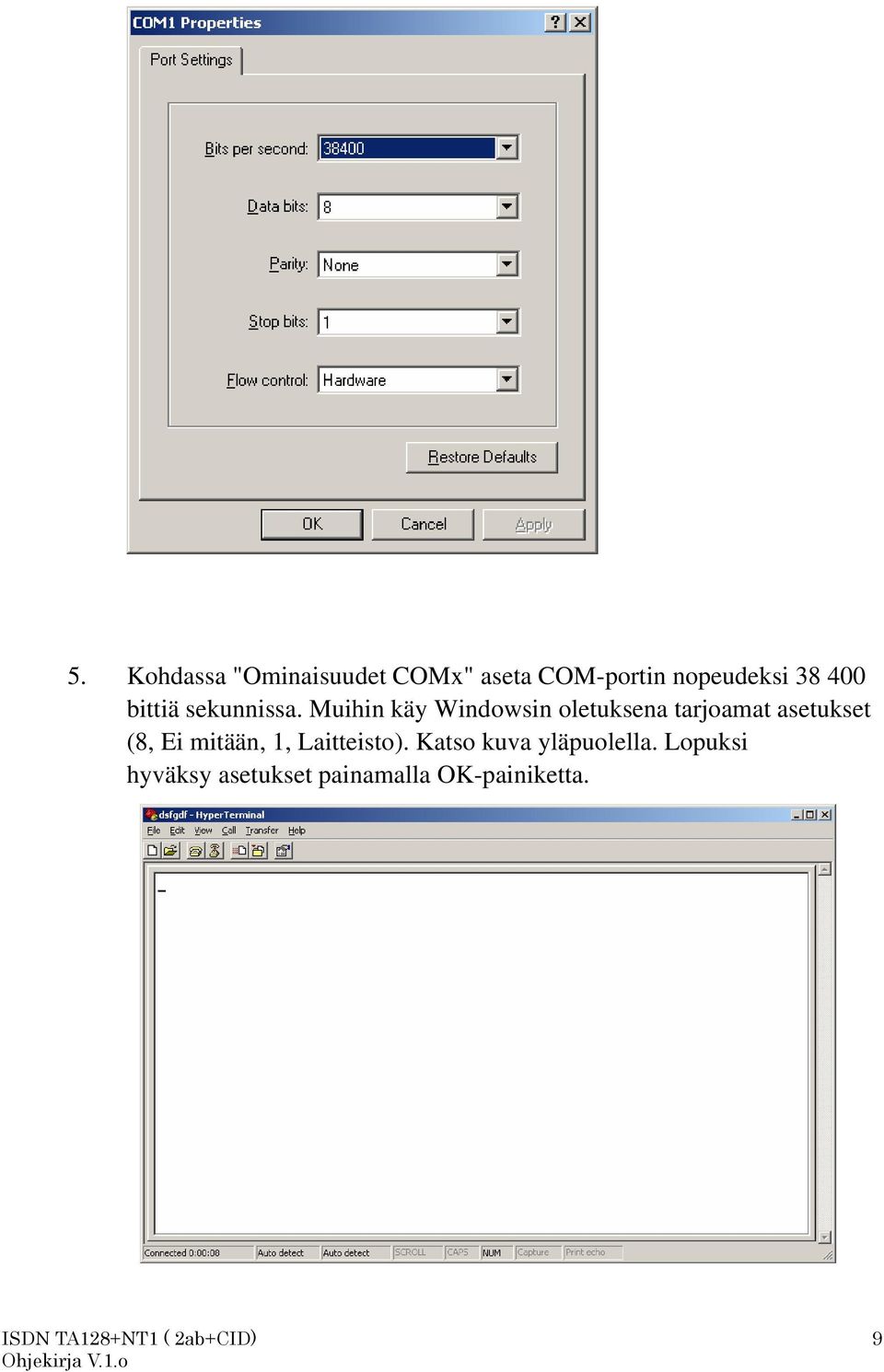

9 5. Kohdassa "Ominaisuudet COMx" aseta COM-portin nopeudeksi bittiä sekunnissa. Muihin käy Windowsin oletuksena tarjoamat asetukset (8, Ei mitään, 1, Laitteisto). Katso kuva yläpuolella. Lopuksi hyväksy asetukset painamalla OK-painiketta. 9

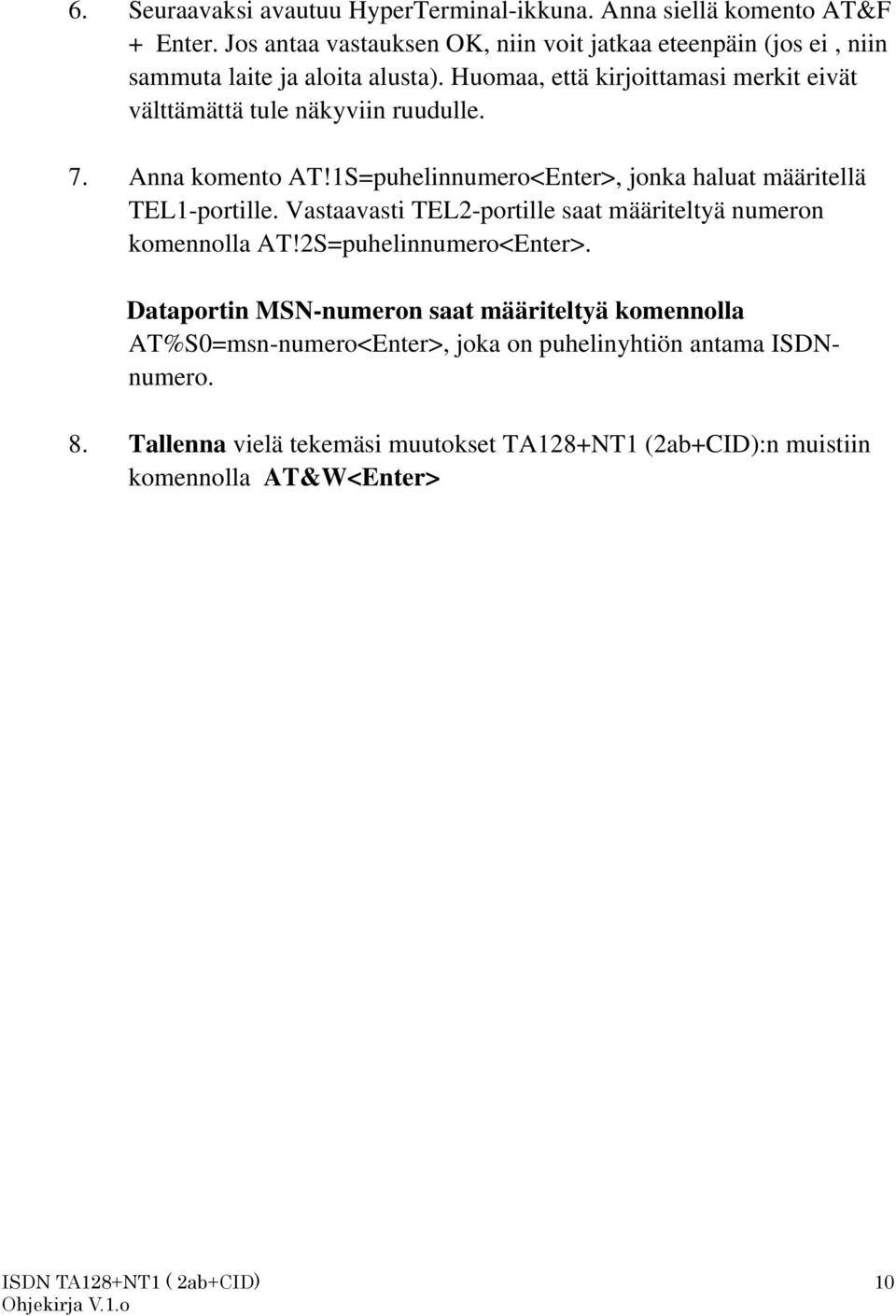

10 6. Seuraavaksi avautuu HyperTerminal-ikkuna. Anna siellä komento AT&F + Enter. Jos antaa vastauksen OK, niin voit jatkaa eteenpäin (jos ei, niin sammuta laite ja aloita alusta). Huomaa, että kirjoittamasi merkit eivät välttämättä tule näkyviin ruudulle. 7. Anna komento AT!1S=puhelinnumero<Enter>, jonka haluat määritellä TEL1-portille. Vastaavasti TEL2-portille saat määriteltyä numeron komennolla AT!2S=puhelinnumero<Enter>. Dataportin MSN-numeron saat määriteltyä komennolla AT%S0=msn-numero<Enter>, joka on puhelinyhtiön antama ISDNnumero. 8. Tallenna vielä tekemäsi muutokset TA128+NT1 (2ab+CID):n muistiin komennolla AT&W<Enter> 10

11 Käyttöjärjestelmät ja niiden erityisvaatimukset Windows 95/98/Me/NT 4 ja Windows 2000 asennus Aktiivinen ISDN-sovitin TeleWell TA128+NT1 (2ab+CID) asennetaan kuin tavallinen modeemi, ja ulkoisen modeemin/isdn-laitteen asennusohje on Windows-käyttöjärjestelmässä. Yhteyden muodostukseen käytetään Puhelinverkkoyhteydet-toimintoa. CAPI-protokollia ei käytetä eikä tueta. Laite toimii AT-komennoilla. Asennuslevyllä sijaitsevat modeemiajurit \ > Windows modeemiajuri A:\ -levyltä tai CD:ltä -modeemiajuri Windows 95/98/Me/NT4/2000 Oletuksena asennetaan PPP 64 -ajuri Tarkista, että olet asentanut Windowsin seuraavat osat: puhelinverkkosovitin, TCP/IP, Microsoft-verkkojen asiakas. Windows 95:n versio pitää olla vähintään a (Tarkista: ohjainpaneeli/järjestelmä). Huomautus Windows NT 4 Windows NT:ssä REMOTE ACCESS SERVICE tulee asentaa ensin. Ja tarvittaessa lisätä modeemiajuri sen asennuksen aikana kohdassa Install Modem. PPP/LCP ei saa olla käytössä ja IP-Header Compressio ei saa olla päällä käytettäessä kahta kanavaa. SP 6a tulee olla asennettuna. 11

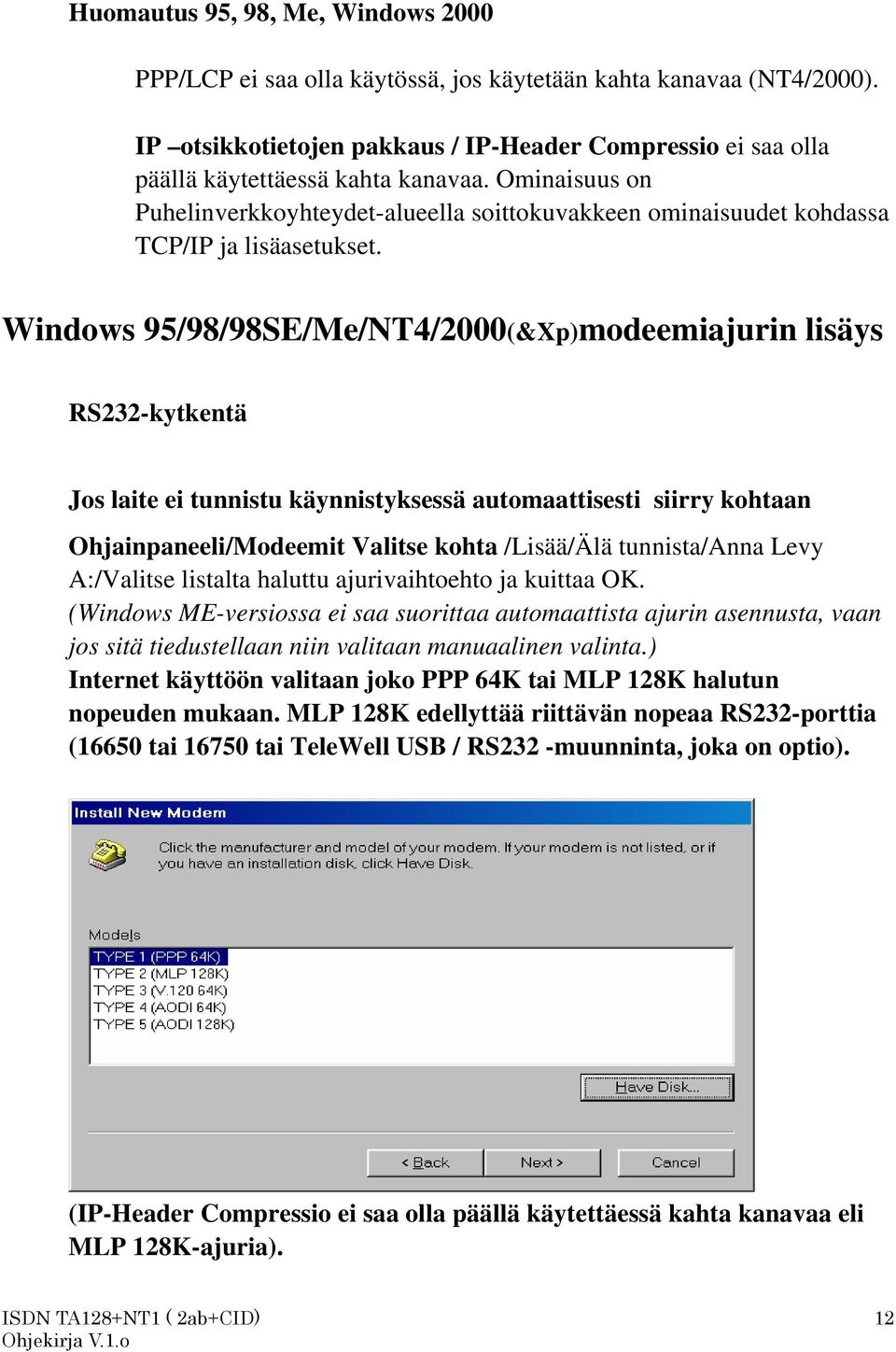

12 Huomautus 95, 98, Me, Windows 2000 PPP/LCP ei saa olla käytössä, jos käytetään kahta kanavaa (NT4/2000). IP otsikkotietojen pakkaus / IP-Header Compressio ei saa olla päällä käytettäessä kahta kanavaa. Ominaisuus on Puhelinverkkoyhteydet-alueella soittokuvakkeen ominaisuudet kohdassa TCP/IP ja lisäasetukset. Windows 95/98/98SE/Me/NT4/2000(&Xp)modeemiajurin lisäys RS232-kytkentä Jos laite ei tunnistu käynnistyksessä automaattisesti siirry kohtaan Ohjainpaneeli/Modeemit Valitse kohta /Lisää/Älä tunnista/anna Levy A:/Valitse listalta haluttu ajurivaihtoehto ja kuittaa OK. (Windows ME-versiossa ei saa suorittaa automaattista ajurin asennusta, vaan jos sitä tiedustellaan niin valitaan manuaalinen valinta.) Internet käyttöön valitaan joko PPP 64K tai MLP 128K halutun nopeuden mukaan. MLP 128K edellyttää riittävän nopeaa RS232-porttia (16650 tai tai TeleWell USB / RS232 -muunninta, joka on optio). (IP-Header Compressio ei saa olla päällä käytettäessä kahta kanavaa eli MLP 128K-ajuria). 12

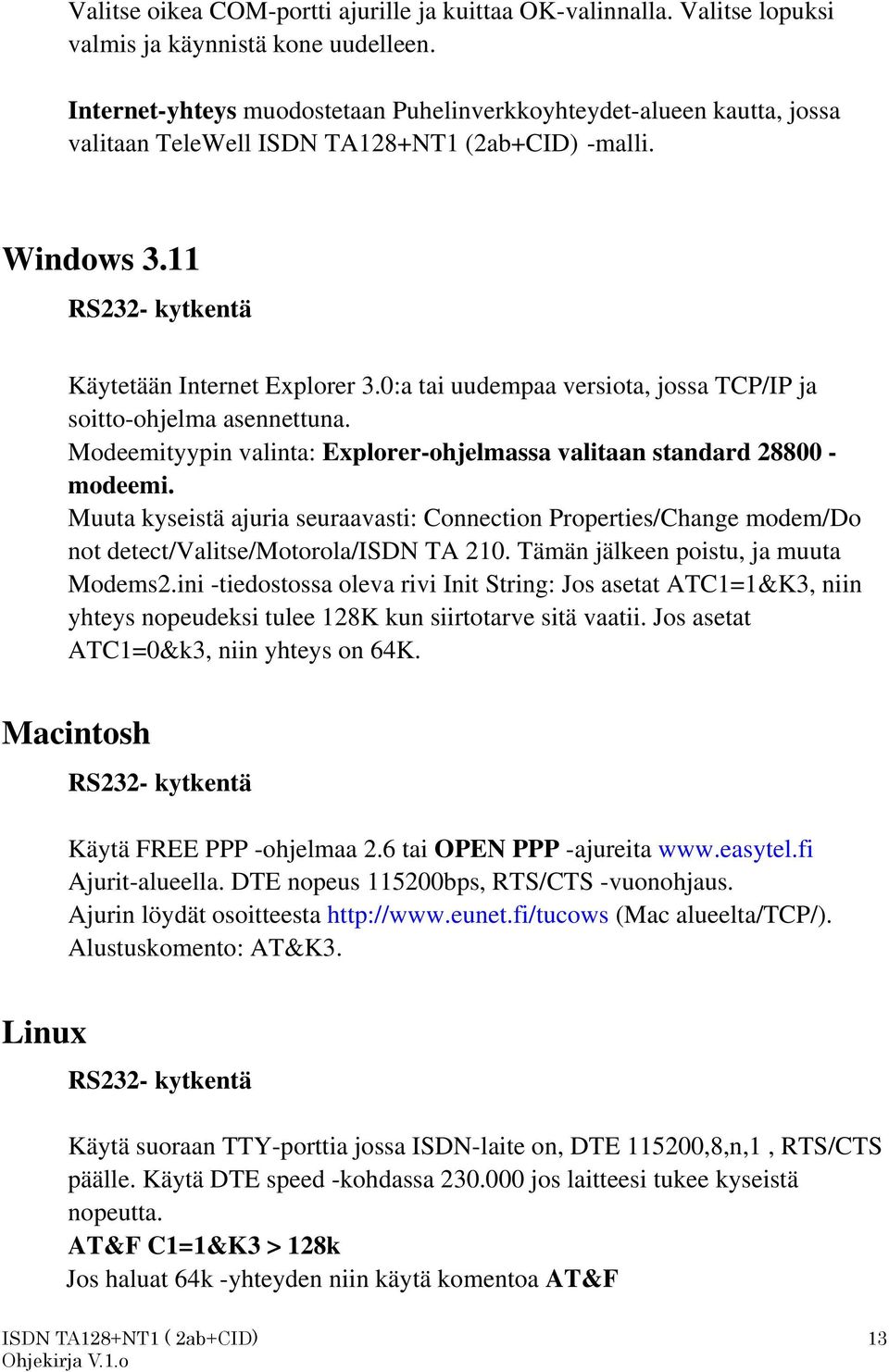

13 Valitse oikea COM-portti ajurille ja kuittaa OK-valinnalla. Valitse lopuksi valmis ja käynnistä kone uudelleen. Internet-yhteys muodostetaan Puhelinverkkoyhteydet-alueen kautta, jossa valitaan TeleWell ISDN TA128+NT1 (2ab+CID) -malli. Windows 3.11 RS232- kytkentä Käytetään Internet Explorer 3.0:a tai uudempaa versiota, jossa TCP/IP ja soitto-ohjelma asennettuna. Modeemityypin valinta: Explorer-ohjelmassa valitaan standard modeemi. Muuta kyseistä ajuria seuraavasti: Connection Properties/Change modem/do not detect/valitse/motorola/isdn TA 210. Tämän jälkeen poistu, ja muuta Modems2.ini -tiedostossa oleva rivi Init String: Jos asetat ATC1=1&K3, niin yhteys nopeudeksi tulee 128K kun siirtotarve sitä vaatii. Jos asetat ATC1=0&k3, niin yhteys on 64K. Macintosh RS232- kytkentä Käytä FREE PPP -ohjelmaa 2.6 tai OPEN PPP -ajureita Ajurit-alueella. DTE nopeus bps, RTS/CTS -vuonohjaus. Ajurin löydät osoitteesta (Mac alueelta/tcp/). Alustuskomento: AT&K3. Linux RS232- kytkentä Käytä suoraan TTY-porttia jossa ISDN-laite on, DTE ,8,n,1, RTS/CTS päälle. Käytä DTE speed -kohdassa jos laitteesi tukee kyseistä nopeutta. AT&F C1=1&K3 > 128k Jos haluat 64k -yhteyden niin käytä komentoa AT&F 13

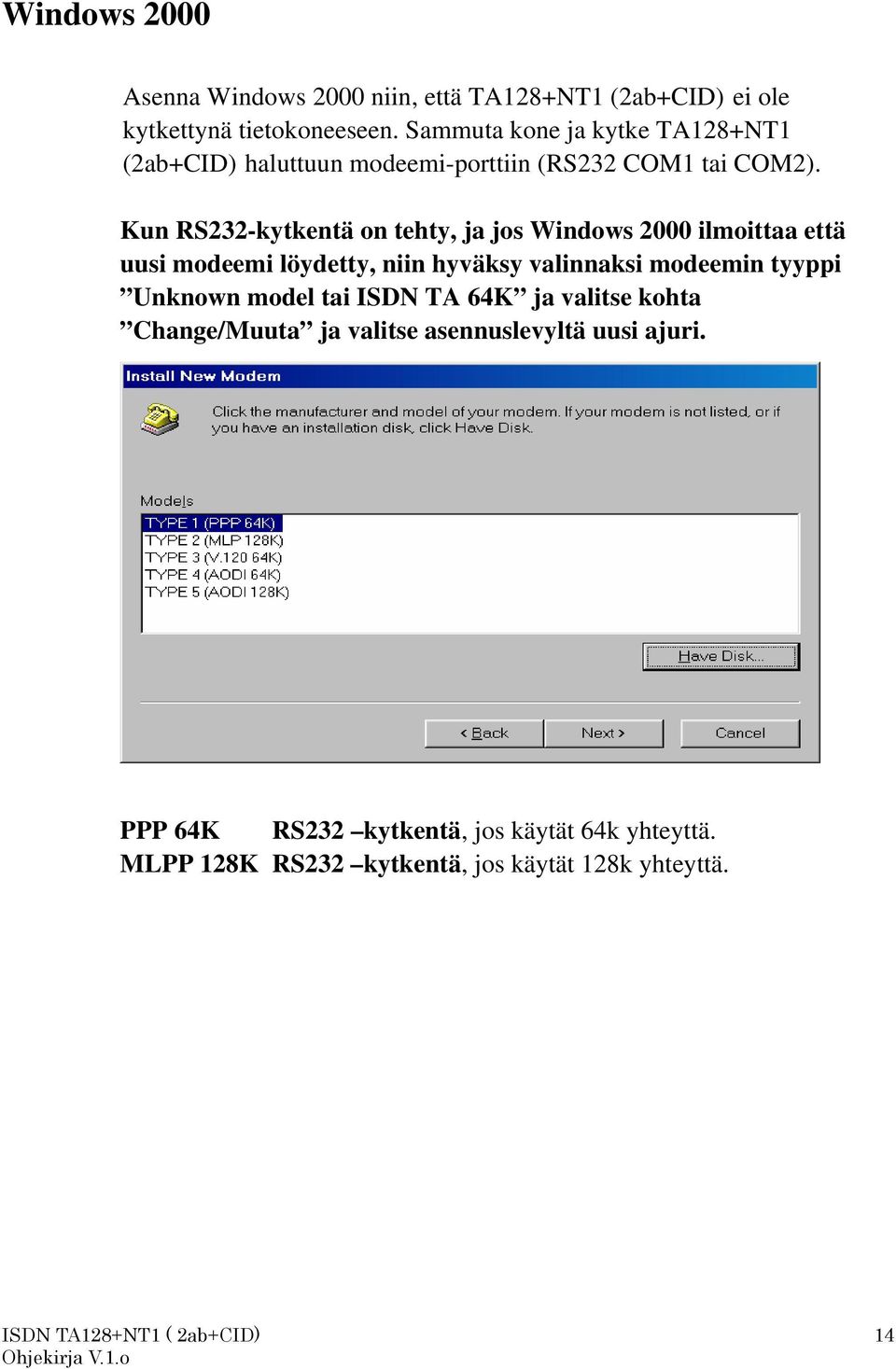

14 Windows 2000 Asenna Windows 2000 niin, että TA128+NT1 (2ab+CID) ei ole kytkettynä tietokoneeseen. Sammuta kone ja kytke TA128+NT1 (2ab+CID) haluttuun modeemi-porttiin (RS232 COM1 tai COM2). Kun RS232-kytkentä on tehty, ja jos Windows 2000 ilmoittaa että uusi modeemi löydetty, niin hyväksy valinnaksi modeemin tyyppi Unknown model tai ISDN TA 64K ja valitse kohta Change/Muuta ja valitse asennuslevyltä uusi ajuri. PPP 64K RS232 kytkentä, jos käytät 64k yhteyttä. MLPP 128K RS232 kytkentä, jos käytät 128k yhteyttä. 14

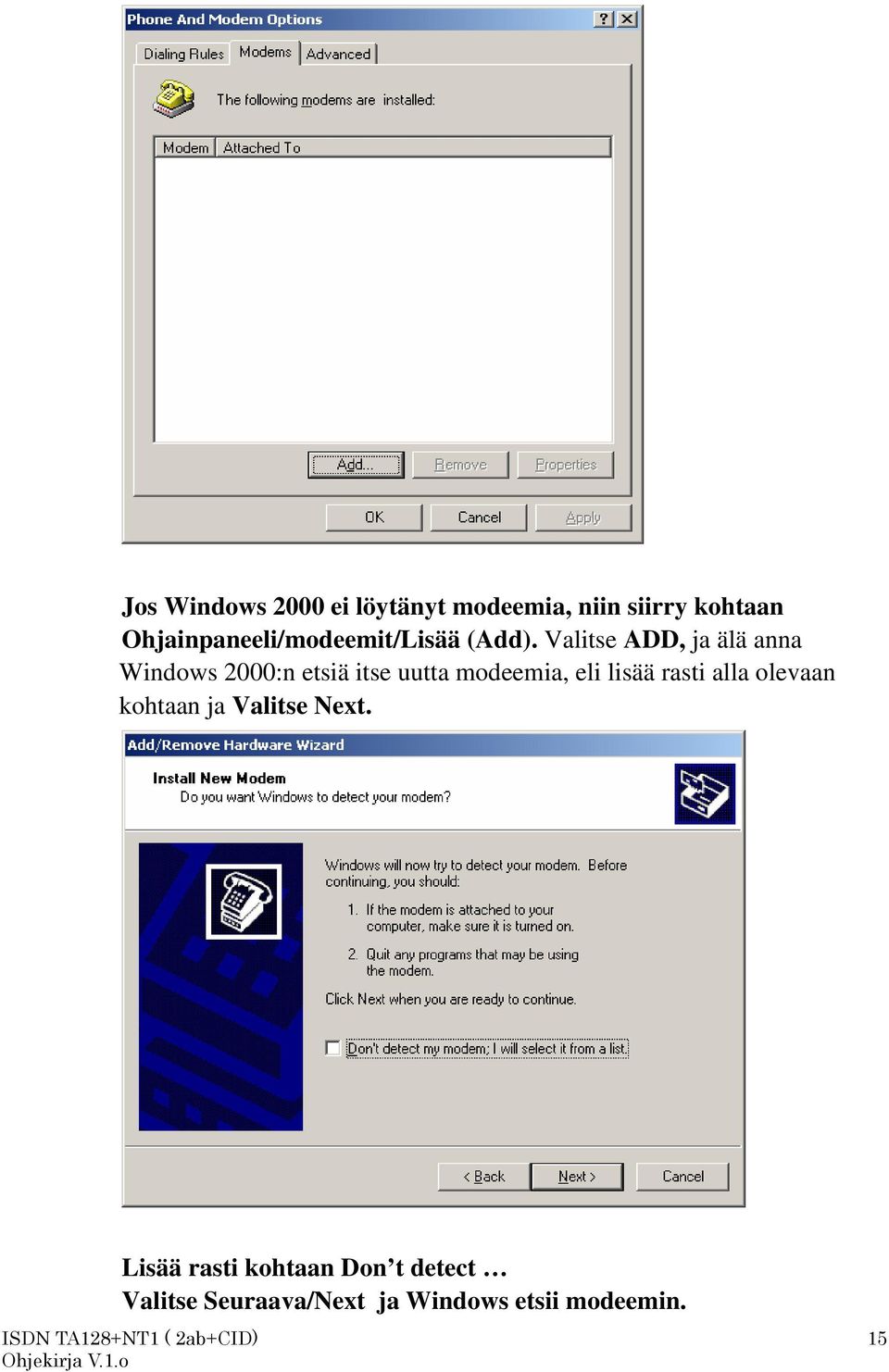

15 Jos Windows 2000 ei löytänyt modeemia, niin siirry kohtaan Ohjainpaneeli/modeemit/Lisää (Add). Valitse ADD, ja älä anna Windows 2000:n etsiä itse uutta modeemia, eli lisää rasti alla olevaan kohtaan ja Valitse Next. Lisää rasti kohtaan Don t detect Valitse Seuraava/Next ja Windows etsii modeemin. 15

16 Valitse modeemilistalta Valitse Have a disk/anna levy vaihtoehto, ja aseta asennuslevy A: - asemaan tai CD-Rom, ja kuittaa valinta OK- näppäimellä. Valitse listalta haluttu ajuri. PPP 64k -ajuri on 64K nopeuksinen SUOSITUS MLP 128K on 2 kanavan ajuri ja nopeus on 128K (2-kertainen puhelinmaksu). (Täysi teho edellyttää Uart-korttia.) Kuittaa valinta OK-näppäimellä ja valitse Next / Finish. 16

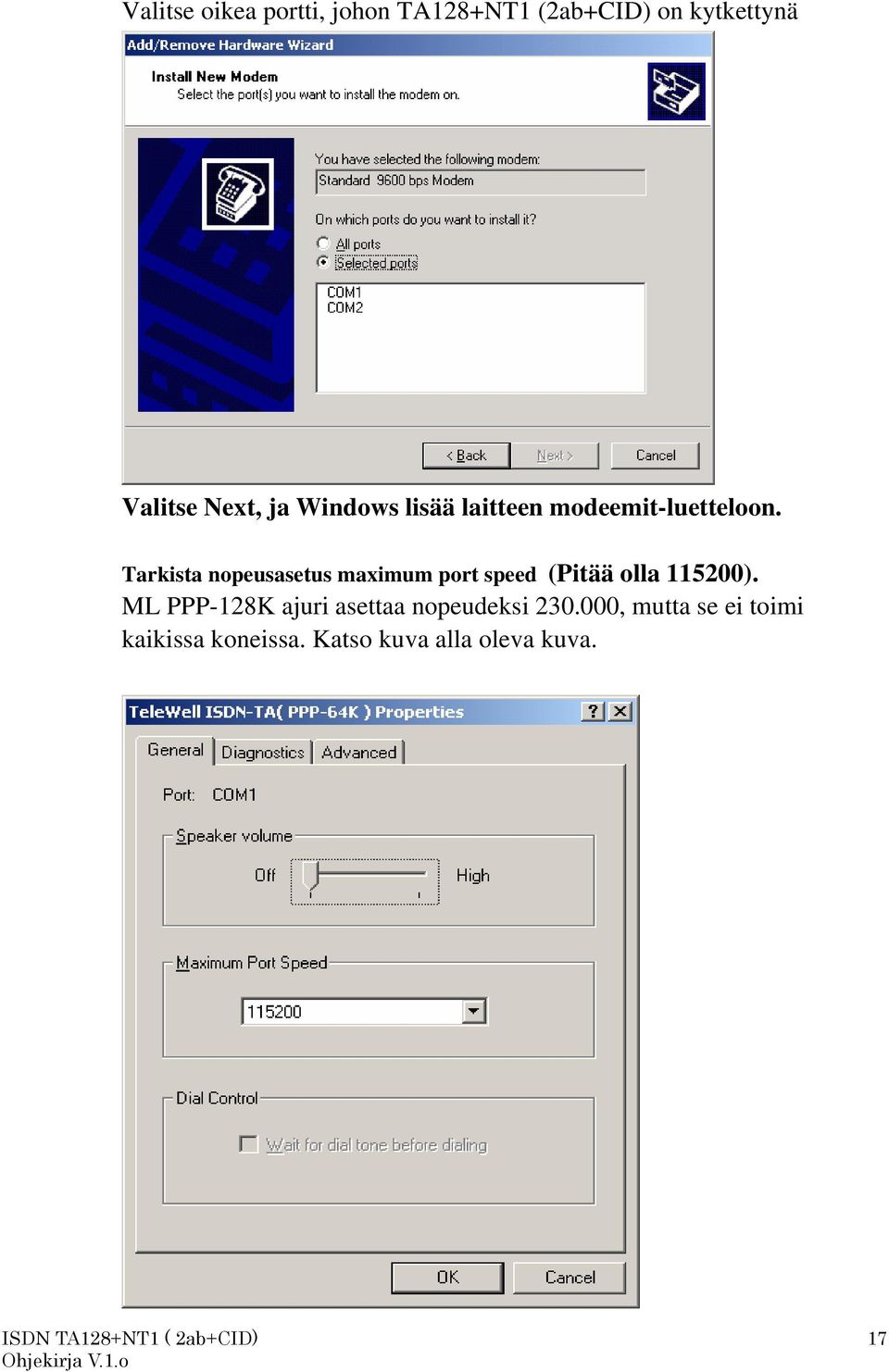

17 Valitse oikea portti, johon TA128+NT1 (2ab+CID) on kytkettynä Valitse Next, ja Windows lisää laitteen modeemit-luetteloon. Tarkista nopeusasetus maximum port speed (Pitää olla ). ML PPP-128K ajuri asettaa nopeudeksi , mutta se ei toimi kaikissa koneissa. Katso kuva alla oleva kuva. 17

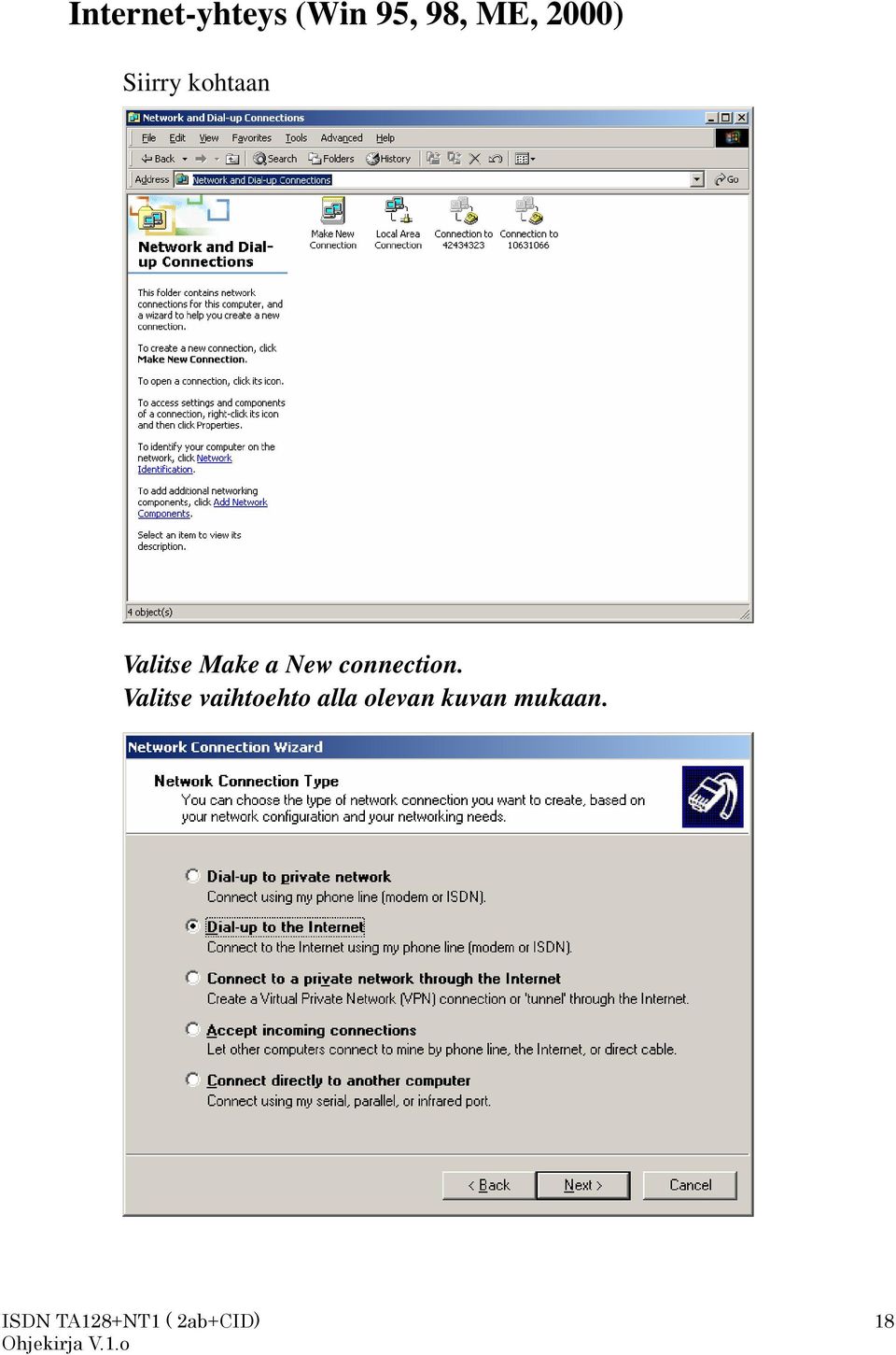

18 Internet-yhteys (Win 95, 98, ME, 2000) Siirry kohtaan Valitse Make a New connection. Valitse vaihtoehto alla olevan kuvan mukaan. 18

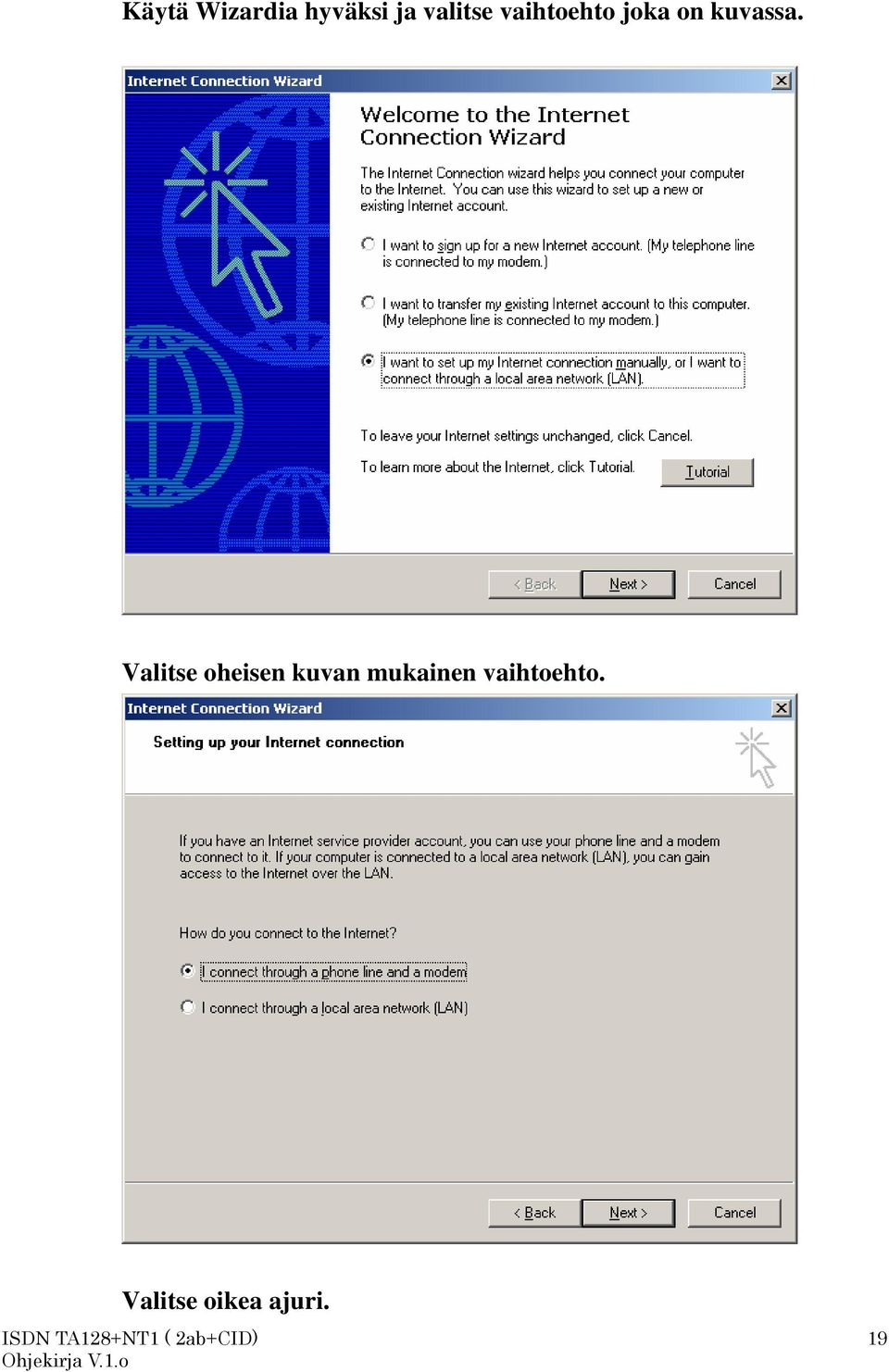

19 Käytä Wizardia hyväksi ja valitse vaihtoehto joka on kuvassa. Valitse oheisen kuvan mukainen vaihtoehto. Valitse oikea ajuri. 19

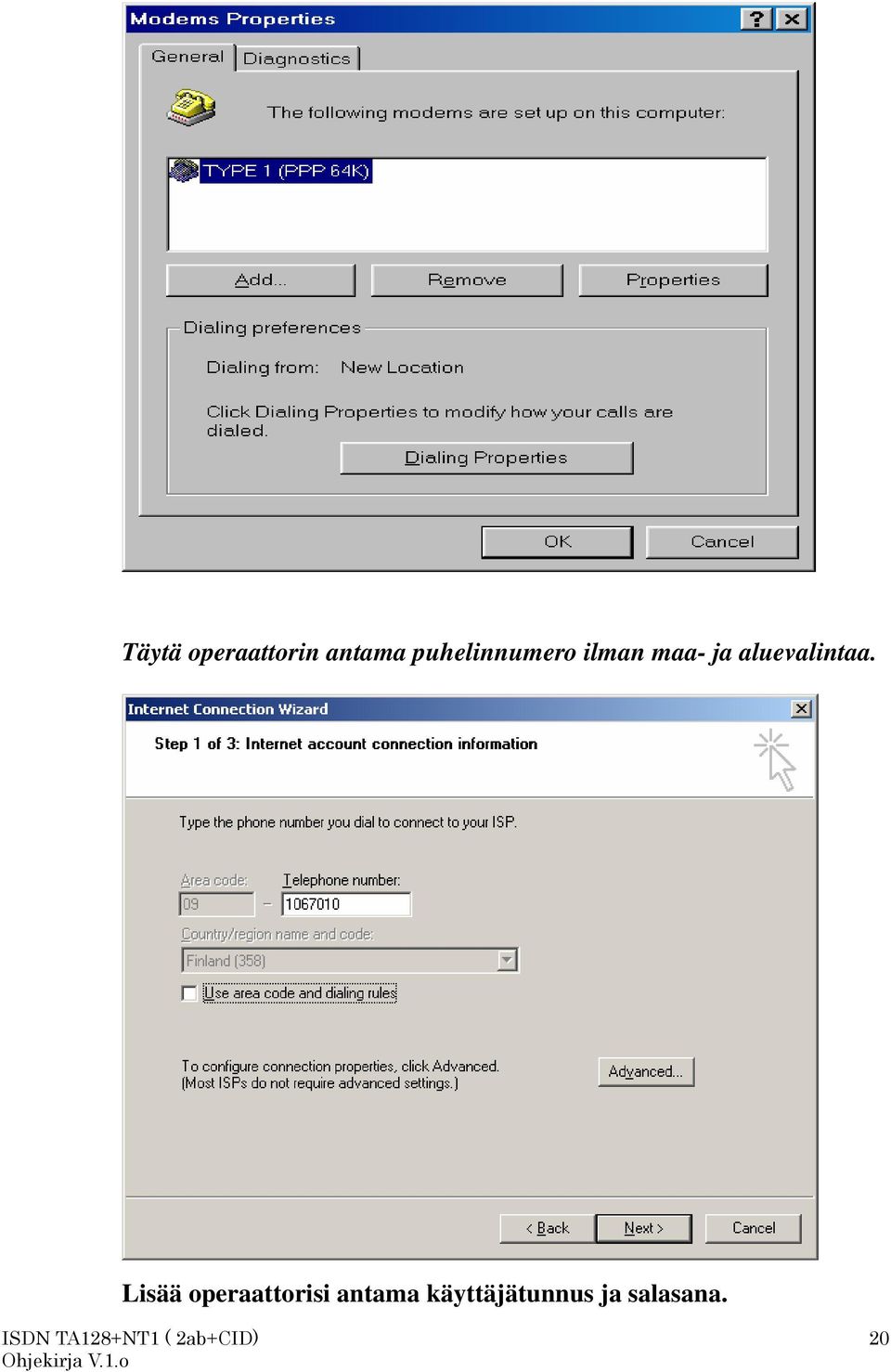

20 Täytä operaattorin antama puhelinnumero ilman maa- ja aluevalintaa. Lisää operaattorisi antama käyttäjätunnus ja salasana. 20

21 Täydennä tarvittaessa Mail (sähköpostin tiedot jotka olet saanut operaattorilta). Mikäli et halua suoraan internet-yhteyttä, niin poista yllä oleva valinta ja kuittaa FINISH painikkeella. 21

22 Windows ja puhelinverkkoyhteydet ja sen lisäasetukset Mikäli käytät MLP128K ajuria, niin tee tämä asetus soittokuvakkeen Properties-alueella. 22

23 Mikäli tämä asetus on päällä niin MLP 128K -nopeus on hidas. Tässä ruudussa määrittelet, milloin yhteys lopetetaan jos ei ole liikennettä. Asetusta muutat kohdassa Idle time before hang UP. 23

24 Dynaaminen ISDN-kanavien käyttö (Call bumping) Soita puhelimella tai vastaa puheluun kun käytät Internet 128K (MLP)- yhteyttä. Toiminto on käytettävissä jos seuraavat oletukset toteutuvat: - Puhelinyhtiö on kytkenyt koputuksen päälle - ISDN kotivastaaja ei ole samassa liittymässä - Analogisten porttien numerot on määritelty Dynaaminen kanavan avaus ja sulku (BOD) Toiminto on automaattinen jos valitaan ajuri MLP 128K. Laite avaa ja sulkee toisen ISDN-kanavista kapasiteetin nousun ja laskun mukaan. AT%M2=0 toiminto pois päältä AT%M2=1 TOIMINTO PÄÄLLE TeleWell TA128+NT1 (2ab+CID) ohjelmallinen nollaus (resetointi) Tarvittaessa voit alustaa laitteen aivan kuten poistaisit sähkön hetkeksi laitteesta. AT$F99<Enter> AT&F&W<Enter> Tämä alustus nollaa laitteen kaikki muistit jos sinne on jäänyt jotain tietoa edellisestä yhteydestä. Katso ohje myös sivulta 6. Puhelun siirto sisäisesti toiseen puhelinporttiin Vastaa puheluun ja paina R/flash näppäintä, näppäile 1# ja toinen vapaa puhelinportti hälyttää. Sulje puhelin josta siirsit puhelun. 24

25 TA128+NT1 (2ab+CID) ja Bios-päivitys Tämä toiminto voidaan suorittaa vain jos Easytel Oy:n asiakastuki antaa siihen luvan. Mikäli päivitys tehdään ilman lupaa niin takuun katsotaan raukeavan välittömästi. TA128/TA128A/TA128CI/TA128K/TA128+NT1 koodit eivät sovellu tälle mallille. 1. Käynnistä HyperTerminal-ohjelma (Käynnistä / Ohjelmat / Apuohjelmat / HyperTerminal). Jos HyperTerminal ei ole asennettuna koneelle, se on asennettava Lisää/Poista sovelluksesta (Käynnistä / Asetukset / Ohjauspaneeli / Lisää/Poista sovellus / Windows asennus / Tietoliikenneyhteydet / Tarkenna / HyperTerminal / OK) 2. Kaksoisklikkaa Hypertrm.exe kuvaketta. 3. Kohtaan Yhteyden kuvaus anna haluamasi nimi yhteydelle. 4. Kohtaan "Yhdistä käyttäen" laita suoraan COM-porttiin x (katso kuva alapuolella), jossa x = COM-portin numero, johon TA128+NT1 (2ab+CID) on asennettuna. 25

26 5. Kohdassa "Ominaisuudet COMx" aseta COM-portin nopeudeksi bittiä sekunnissa. Muihin käy Windowsin oletuksena tarjoamat asetukset (8, Ei mitään, 1, Laitteisto). Katso kuva alla. Lopuksi hyväksy asetukset painamalla OK-painiketta. 5. Seuraavaksi avautuu HyperTerminal-ikkuna. Anna siellä komento at + Enter. Jos tulee vastaus OK, niin laite on todennäköisesti valmis Biospäivitykseen. 6. Poista TA128+NT1 (2ab+CID):n takaa kaikki verkkojohdot (Tel-A, Tel-B, S/T -line) ja jätä kiinni pelkästään tietokoneeseen yhdistetty RS232-kaapeli. 7. Aloita Bios-päivitys komennolla AT$D99<Enter> 26

27 8. Ruudulle tulee seuraava teksti: Ready to update firmware, please upload. Valitse Transfer / Send file (protokolla on aina 1K xmodem) 9. Kun Bios-päivitys on valmis, laite käynnistää itsensä automaattisesti uudelleen. 10. Mikäli päivitys ei onnistu niin aloita uudelleen kohdasta 8. 27

28 TeleWell TA128+NT1 (2ab+CID) etähallinta Laitteen mukana tulevalla ohjelmalla hallitset oman laitteesi asetuksia, tai toisessa ISDN-liittymässä olevan samanlaisen laitteen asetuksia. Ohjelma on nimeltään TA128_NT1_commander_Fin. Aloitusruutu on yllä olevan näytön kaltainen. a) Valitse kohta Oma TA128+NT1 kun ohjelmoit omaa laitettasi. b) Valitse kota Etälaite kun ohjelmoit toista laitetta. Ohjelmoitavassa kohteessa pitää tehdä puhelimella seuraavat toimenpiteet: Nosta luuri ja odota valintaääntä. Näppäile hitaasti ***012*1# ja laske luuri. Nyt etäkohteesta voidaan ohjelmoida laitetta. 28

29 Anna ohjelmoitavan kohteen puhelinnumero. Valitse profiilin haku TA128:lta, ja kuittaa valinnalla Seur. Valitse pika-asetukset. (Erikoisasetukset edellyttää ISDN-verkon hallintaa) 29

30 Ohjelmoi RS232-portin ja TEL1- ja TEL2-portin numerot. Aliosoite ei ole käytössä Suomessa, joten jätä se tyhjäksi. 30

31 Valitse Lähetä TA:lle, ja kuittaa valinnalla Lopetus. Tiedot tallentuvat etälaitteelle, ja yhteys sulkeutuu. Keskeytys painike lopettaa yhteyden ja ohjelmointitilan. 31

32 Oman laitteen ohjelmointi Valitse ensimmäisestä ruudusta Oma TA 128+NT1-laite ja alla olevan kuvan mukainen valinta. Valitse Pika-asetus, joka on helpoin tapa tehdä omien ISDN numeroiden määrittely. 32

33 Erikoismäärittely-toiminto edellyttää ISDN liittymän kunnollista hallintaa. Näitä asetuksia ei tule käyttää ellei todella tiedä ISDN-puhelinverkon toimintaperiaatteita ja tietokoneen toimintoja. Asiakastukemme kattaa vain perusasetukset laitteen määrittelylle. Laitteen palauttaminen tehdasasetukselle onnistuu kohdasta Lataa oletukset, tai AT-komennolla AT$F99<Enter> tai puhelimella annetaan komento ***310*991*99#. 33

34 AT-komennot AT-komennot englanniksi, jotta vältytään käännösvirheiltä. AT Commands for Data Port (RS232) Command A C0=n Answer an incoming call Select call type n=1: HDLC transparent n=4: V.120 n=6: X.25 on D channel n=8: PPP or MLP (default) n=9: AO/DI n=16: G3fax Description C1=n Maximum throughput (1 or 2 B-channel), only available when C0=8 or 9. n=0: 64 kbps (1 B-channel) (default) n=1: 128 kbps (2 B-channel) D<phone number> [/<sub-address>] [:<user data>] Dial an outgoing call <phone number> : up to 32 digits of 0 ~ 9, *, #. -,, (, ), [, ] will be ignored <sub-address> : up to 20 digits of 0 ~ 9, a ~ z, A ~ Z <user data> : up to 128 characters for non X.25 call up to 12 characters for X.25 call Note : ATDT, ATDP, and ATDW are the same as ATD DS=n[:<user data>] Dial an outgoing call with a pre-stored number <user data> : up to 128 characters for non X.25 call up to 12 characters for X.25 call DL E H I O Q S0=n S7=n S25=n S50=n S51=n V Redial last call, include user data Enable/Disable command echo E0: Disable echo function E1: Enable echo function (default) Hang up a call Display product information I2: Display model name I3: Display firmware version I4: Display hardware version Enter data mode from escape mode Enable/Disable result code Q0: Enable result code (default) Q1: Disable result code Enable/Disable auto answer n=0: Disable auto answer (default) n=1~255: Enable auto answer, answer call after n times of ring Wait for connect time, the unit is second n=1~255, default value is 60 DTR transition time, the unit is 0.05 seconds. If the transition period of DTR is less than S25, the system will ignore this transition. n=1~255, default value is 2 Forwarding character in data mode. n=0: no forwarding character (default) n=2: select CR as forwarding character Idle timer in data mode, the unit is 0.01 second. n=0: Disable idle timer n=1~255: Enable idle timer, default value is 2 Select result code format V0: Digit format V1: Word format (default) 34

35 W X Z &C &D &F &K &S &V &W %D0=n %D1=n %Id=<phone number> [/<sub-address>] %M1=n %M2=n %M3=n %M4=n %M5=n Display extended information of RING result code W0: no extended information (default) W1: Display phone number of calling site W2: Display user data W3: Display phone number of calling site and user data Enable/Disable extended result code X0: Basic result code (default) X1: Extended result code Reload user defined profile DCD signal control &C0: Follow DTR signal &C1: ON only if in communication (default) DTR signal control &D0: Ignore DTR status &D1: If DTR status is from OFF to ON, make a outgoing call with 1 st pre-stored phone number. Terminate current connection if DTR is from ON to OFF and a connection exist. &D2: If DTR status is from ON to OFF, to terminate current connection if a connection exist (default) Restore the factory setting Select flow control mode &K0: Disable flow control &K3: Enable CTS/RTS flow control (default) &K4: Enable XON/XOFF flow control DSR signal control &S0: Follow DTR signal (default) &S1: Follow DCD signal Display all parameters setting Store current parameters setting, include &-leading and non-leading parameters, as user defined profile Select DTE baud rate when system is powered on n=0: 300 bps n=1: 600 bps n=2: 1200 bps n=3: 2400 bps n=5: 4800 bps n=8: 9600 bps n=11: bps n=13: bps n=16: bps n=17: bps (default) n=21: bps Select DTE attribute when system is powered on n=0: 8 data bits, non parity (default) n=1: 7 data bits, even parity n=2: 7 data bits, odd parity Phone number list of incoming call screen for data port, d is 0~4. <phone number> : up to 32 digits of 0 ~ 9, *, #. -,, (, ), [, ] will be ignored <sub-address> : up to 20 digits of 0 ~ 9, a ~ z, A ~ Z Enable/Disable CHAP n=0: Disable CHAP (default) n=1: Enable CHAP Enable/Disable Dynamic Bandwidth Allocation for Voice Call. n=0: Disable n=1: Enable (default) Set threshold of data loading to add one channel, the unit is kbps. n=0~64: default value is 35 Set threshold of data loading to drop one channel, the unit is kbps. n=0~64: default value is 25 Persist time for monitoring threshold to add or drop one channel, the unit is 5 seconds. n=1~255: default value is 24 35

36 %M7=n Only for AO/DI. Set threshold of data loading to trigger first B channel, the unit is kbps. n=0~16: default value is 2 %M8=n Only for AO/DI. Set threshold of data loading to drop all B channels and return to D channel, the unit is kbps. n=0~16: default value is 1 %Od=<prefix digits > Prefix digits list of outgoing call screen for data port, d is 0~2. %P0=n Select incoming call screen mode. n=0: Accept all incoming calls (default) n=1: Reject all incoming calls n=2: Only accept the calls from the list (set by %I) n=3: Only reject the calls from the list (set by %I) %P1=n Select outgoing call screen mode. n=0: Not any restriction (default) n=1: Prohibit all outgoing calls n=2: Only accept the calls with the prefix in the list (set by %O) n=3: Only reject the calls with the prefix in the list (set by %O) %P2=n Select CLIP (Calling Line Identification Presentation) or CLIR (Calling Line Identification Restriction) n=0: Select CLIR, ask ISDN switch to not pass my phone number to destination site. n=1: Select CLIP, ask ISDN switch to pass my phone number to destination site. n=2: Depends on what you subscribed for with telephone company (default) %S0=<phone Assign phone number for data port. number> <phone number> : up to 32 digits of 0 ~ 9, *, #. [/<sub-address>] -,, (, ), [, ] will be ignored <sub-address> : up to 20 digits of 0 ~ 9, a ~ z, A ~ Z -B0=n Select window size for X.25 n=1~7 default value is 2 -B1=n Select packet size for X.25 n=7 128 bytes (default) n=8 256 bytes -B2=n Accept/Reject X.25 reverse charge call n=0 reject (default) n=1 accept -B3=n Assign fixed TEI for X.25 PVC call n=0~63 default value is 0 -B4=n Select X.25 call type, VC or PVC n=0 VC (default) n=1~255 PVC (LCN is n) -B5=n Select X.25 LCGN (Logic Channel Group Number) n=0~15 default value is 0 -B6=n Assign X.25 LCN (Logic Channel Number) range n=1~255, the default value is 7 -B7=n Enable/Disable X.25 D bit n=0 disable n=1 enable -X=<phone number> Assign phone number for AODI & X.25 -Zd=<phone number> [/<sub-address>] Set pre-stored phone number for data port, d is 0~4. <phone number> : up to 32 digits of 0 ~ 9, *, #. -,, (, ), [, ] will be ignored <sub-address> : up to 20 digits of 0 ~ 9, a ~ z, A ~ Z 36

37 AT Commands for Analog Ports Command \P0=n \P1=n \P2=n \P3=n \Zd=<phone number> [/<sub-address>]!pa0=n!pa1=n!pid=<phone number> [/<sub-address>]!pod=<phone number> [/<sub-address>]!pp0=n!pp1=n!pp2=n Description Select CODEC type. You don t need to change this setting unless using the TA in another country. n=0: A-law (default for Finland) n=1: μ -law Select dialing method for analog port. n=0: Overlap sending, it is the same as a traditional telephone system (default). n=1: En-bloc sending. You must press # after all the phone number digits are input. Set priority for analog ports. For an incoming call, if both ports pass MSN checking, the TA handles the call depending on the priority setting. If both ports are the same priority, both ports will ring. Otherwise, only the port with the high priority rings. n=0: Both ports are same priority (default) n=1: TEL1 is high priority n=2: TEL2 is high priority Enable/Disable sub command timer for supplementary service. n=0: Disable sub command timer n=1~4: The unit is seconds, default value is 2 Set pre-stored phone number for analog ports, d is 0~4. <phone number> : up to 32 digits of 0 ~ 9, *, #. -,, (, ), [, ] will be ignored <sub-address> : up to 20 digits of 0 ~ 9, a ~ z, A ~ Z Device type on analog port. Do not change this in Finland p=1 or 2 : Identify analog port n=0: Telephone, Telephone with caller ID (type1), G3 Fax or Modem (default) n=1: Telephone with call waiting caller ID (type2) device Enable/Disable Call waiting p=1 or 2: Identify analog port n=0: Disable n=1: Enable (default) Phone number list of incoming call screen for analog port, d is 0~4. p=1 or 2: Identify analog port <phone number> : up to 32 digits of 0 ~ 9, *, #. -,, (, ), [, ] will be ignored <sub-address> : up to 20 digits of 0 ~ 9, a ~ z, A ~ Z Prefix digits list of outgoing call screen for analog port, d is 0~2. p=1 or 2: Identify analog port Select incoming call screen mode for analog port. p=1 or 2: Identify analog port n=0: Accept all incoming calls (default) n=1: Reject all incoming calls n=2: Only accept the calls from the list (set by!pi) n=3: Only reject the calls from the list (set by!pi) Select outgoing call screen mode for analog port. p=1 or 2: Identify analog port n=0: Not any restriction (default) n=1: Prohibit all outgoing calls n=2: Only accept the calls with the prefix in the list (set by!po) n=3: Only reject the calls with the prefix in the list (set by!po) Select CLIP (Calling Line Identification Presentation) or CLIR (Calling Line Identification Restriction) for analog port p=1 or 2: Identify analog port n=0: Select CLIR, ask ISDN switch not to pass my phone number to destination site. n=1: Select CLIP, ask ISDN switch to pass my phone number to destination site. n=2: Depends on what you subscribed to with telephone company 37

38 !ps=<phone number> [/<sub-address>] Assign self phone number for analog port. p=1 or 2: Identify analog port <phone number> : up to 32 digits of 0 ~ 9, *, #. -,, (, ), [, ] will be ignored <sub-address> : up to 20 digits of 0 ~ 9, a ~ z, A ~ Z $D99 Upgrade firmware $C0? Query the charge information of last call. $C0=0 clear the charge information of last call. $C1? Query the accumulative charge information. $C1=0 clear the accumulative charge information. $F99 Set all parameters to default value $P1=n Select active device in remote power mode. This command is available only for the model with remote power function. n=0: only voice ports can be used in remote power mode. n=1: only data ports can be used in remote power mode. n=2: only the device attached to the S/T port can be used in remote power mode. AT Command Result Codes Digit Format Word Format Basic (X0) Extended (X1) 0 OK ˇ ˇ 1 CONNECT ˇ 2 RING ˇ ˇ 3 NO CARRIER ˇ ˇ 4 ERROR ˇ ˇ 10 CONNECT 0.3K ˇ 11 CONNECT 0.6K ˇ 12 CONNECT 1.2K ˇ 13 CONNECT 2.4K ˇ 15 CONNECT 4.8K ˇ 18 CONNECT 9.6K ˇ 21 CONNECT 19.2K ˇ 23 CONNECT 38.4K ˇ 26 CONNECT 57.6K ˇ 27 CONNECT 115.2K ˇ 31 CONNECT 230.4K ˇ TONE COMMAND LIST All command starts phone hook off and then *** ( 3 stars) Tone Command AT Command Description 991*99# $F99 Set all parameters to default value 011*n# $P1 Select active device in remote power mode 120*n# \P0 Select CODEC type (Default ok for Finland) 13d*<phone number> \Zd Set pre-stored phone number for analog ports [*<sub-address>]# 210*n#!pA0 Device type on analog port. 211*n#!pA1 Enable/Disable Call waiting 220*n#!pP0 Select incoming call screening mode for analog port 38

39 221*n#!pP1 Select outgoing call screening mode for analog port. 222*n#!pP2 Select CLIP (Calling Line Identification Presentation) or CLIR (Calling Line Identification Restriction) for analog port 310*<phone number>!ps Assign phone number for analog port. [*<sub-address>]# 32d*<phone number>!pid Phone number list of incoming call screening for analog port [*<sub-address>]# 35d*<prefix digits >#!pod Prefix digits list of outgoing call screening for analog port 39

40 Liitteet RS232 DCE 9Pin D Pin Signal Name Direction Description 3 SD, Send Data DTE send data to TA 2 RD, Receive Data TA send data to DTE 7 RS, Request to Send DTE request to send data 8 CS, Clear to Send TA inform DTE can to send data 6 DR, Data Set Ready TA is ready receiving command from DTE 5 SG, Signal Ground TA signal ground (GND) 1 CD, Carrier Detect TA inform DTE that has a call incoming already 4 ER, Data Terminal Ready DTE is ready, it can working now 9 CI, Ring Indication incoming ring indication 40

41 Tekniset ominaisuudet V ERKKOKYTKENTÄ U-LINE ( YHTEYS PUHELINYHTIÖLLE) ISDN U-liityntä (kytkentä U-line liittimestä suomalaiseen puhelinpistorasiaan) Täyttää standardit ETSI ETR 080 (or ITU-T I.430) Linjan koodaus: 2B1Q, Echo Cancellation Keskusyhteensopivuus: EURO ISDN DSS1 Liityntä U-liitin: RJ11-johto ja suomalainen puhelinpistoke 1 X S/T -PORTTI MUILLE ISDN-LAITTEILLE Täyttää standardin I.430 Liityntä: RJ45 D ATA- PORTTI (RS232) 1 RS323-portti jossa DB9 liitin Nopeus maksimissaan Kbps P UHELINPORTIT 2 porttia joissa RJ11-liittimet tavallisille analogisille puhelinlaitteille (puhelin,faksi,modemi) N ÄYTTÖ 7 LEDiä eri toiminnoille V IRTA Ulkoinen virtalähde Tulo: 230 ±10% VAC; Lähtö: 24 VAC, < 300mA Virran kulutus alle 6 W Käyttöympäristön vaatimukset Toimintalämpötila: 0 ~ 40 astetta Celsius Suhteellinen kosteus : 10 ~ 90% tiivistymätön Täyttää standardit CISPR 22, UL1950, IEC 950 ja CE / LVD 41
