Cruise MAX kokoonpano-ohje

Koko: px
Aloita esitys sivulta:

Download "Cruise MAX kokoonpano-ohje"

Transkriptio

1 Cruise MAX kokoonpano-ohje Sisällys 1. Toimitus 2. Ohjaimen asennus ja ohjaustangon säätö 3. Etupyörän asennus 4. Astinlaudan korkeuden säätö 5. Jarrujen säätäminen 6. Kädensijojen kiristäminen 7. Renkaiden täyttö 8. Seisontatuen säätö 9. Soittokellon asentaminen 10. Ennen käyttöönottoa 11. Takuu 12. Muuta huomioitavaa TAKAJARRUKAHVA OHJAINKANNATIN ETUJARRUKAHVA OHJAINLAAKERI RUNKO ETUJARRU TAKALOKASUOJA ETUHAARUKKA ETULOKASUOJA PIKALINKKU ASTINLAUTA TAKAJARRU VENTTIILI SEISONTATUKI

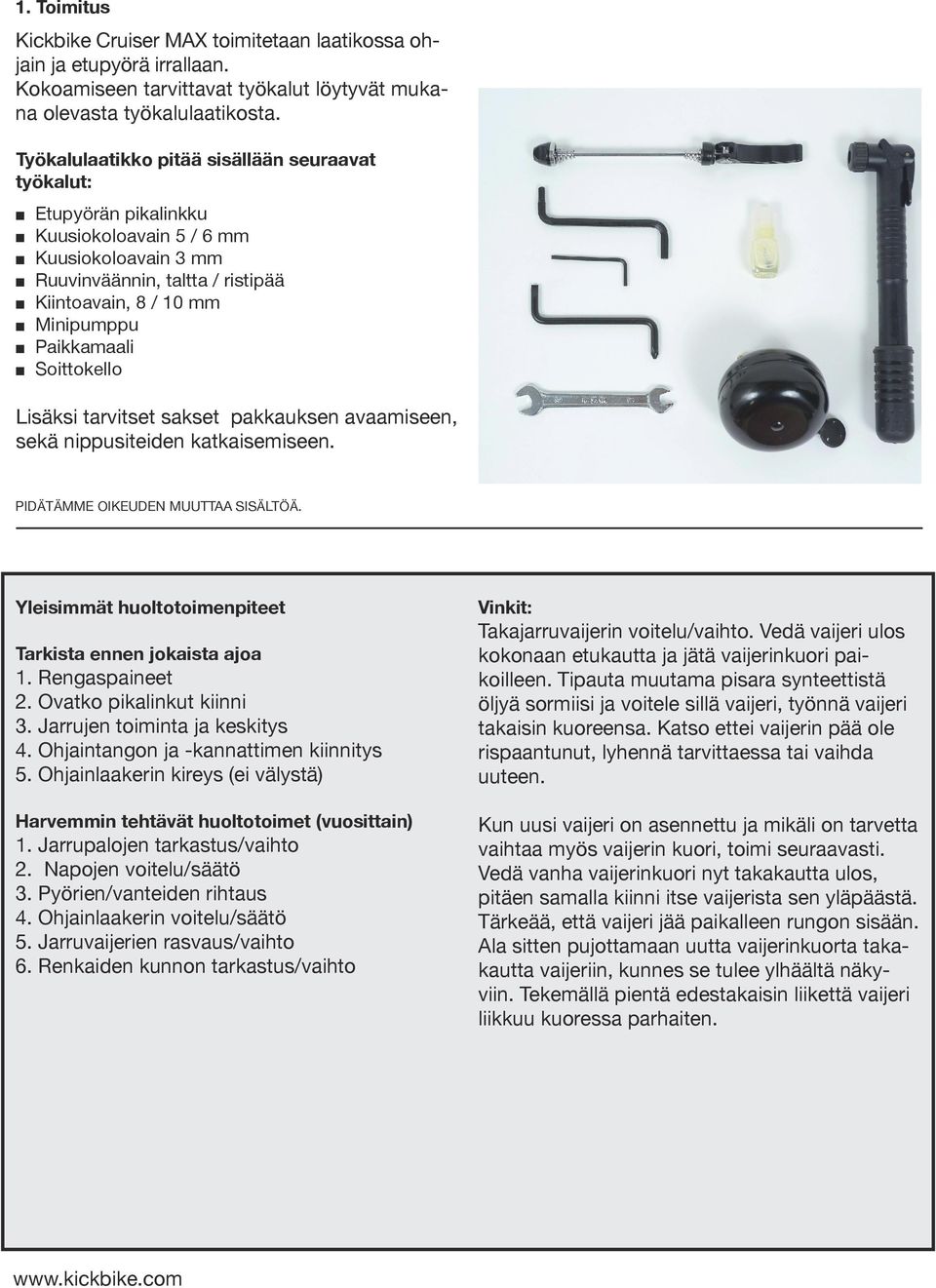

2 1. Toimitus Kickbike Cruiser MAX toimitetaan laatikossa ohjain ja etupyörä irrallaan. Kokoamiseen tarvittavat työkalut löytyvät mukana olevasta työkalulaatikosta. Työkalulaatikko pitää sisällään seuraavat työkalut: Etupyörän pikalinkku Kuusiokoloavain 5 / 6 mm Kuusiokoloavain 3 mm Ruuvinväännin, taltta / ristipää Kiintoavain, 8 / 10 mm Minipumppu Paikkamaali Soittokello Lisäksi tarvitset sakset pakkauksen avaamiseen, sekä nippusiteiden katkaisemiseen. PIDÄTÄMME OIKEUDEN MUUTTAA SISÄLTÖÄ. Yleisimmät huoltotoimenpiteet Tarkista ennen jokaista ajoa 1. Rengaspaineet 2. Ovatko pikalinkut kiinni 3. Jarrujen toiminta ja keskitys 4. Ohjaintangon ja -kannattimen kiinnitys 5. Ohjainlaakerin kireys (ei välystä) Harvemmin tehtävät huoltotoimet (vuosittain) 1. Jarrupalojen tarkastus/vaihto 2. Napojen voitelu/säätö 3. Pyörien/vanteiden rihtaus 4. Ohjainlaakerin voitelu/säätö 5. Jarruvaijerien rasvaus/vaihto 6. Renkaiden kunnon tarkastus/vaihto Vinkit: Takajarruvaijerin voitelu/vaihto. Vedä vaijeri ulos kokonaan etukautta ja jätä vaijerinkuori paikoilleen. Tipauta muutama pisara synteettistä öljyä sormiisi ja voitele sillä vaijeri, työnnä vaijeri takaisin kuoreensa. Katso ettei vaijerin pää ole rispaantunut, lyhennä tarvittaessa tai vaihda uuteen. Kun uusi vaijeri on asennettu ja mikäli on tarvetta vaihtaa myös vaijerin kuori, toimi seuraavasti. Vedä vanha vaijerinkuori nyt takakautta ulos, pitäen samalla kiinni itse vaijerista sen yläpäästä. Tärkeää, että vaijeri jää paikalleen rungon sisään. Ala sitten pujottamaan uutta vaijerinkuorta takakautta vaijeriin, kunnes se tulee ylhäältä näkyviin. Tekemällä pientä edestakaisin liikettä vaijeri liikkuu kuoressa parhaiten.

3 2. Ohjaimen asennus 1. Poista ohjainkannattimen hattu, sekä varmista, että haarukkaputkessa on paikallaan kolme korotusrengasta. Katso, että ohjaustanko on kädessäsi oikein päin ja että vaijerit eivät ole kiertyneet. 2. Aseta ohjain haarukkaputkeen ja kiristä ohjainkannattimen hattu takaisin paikalleen. Kiristä ainoastaan niin, että ohjainlaakerista poistuu välys. Varo kiristämästä liikaa! 3. Tämän jälkeen tarkasta, että ohjain on etuhaarukkaan nähden suorassa ja kiristä kannattimen sivuissa olevat lukitusruuvit kireälle kuusiokoloavaimella. Pujota ohjainkannatin etuhaarukan putkeen. Korotusrenkaat Kiristä ensin ohjainkannattimen hattu niin, että laakerista poistuu välys. Kiristä sitten ohjainkannatin näistä lukitusruuveista. Ohjaustangon asennon säätö ja kiristys 1. Löysää ohjaustangon kiristysruuveja. 2. Aseta ohjaustanko haluamaasi asentoon. 3. Kiristä ruuvit kireälle. Ohjaustangon kiristysruuvit

4 3. Etupyörän asennus 1. Asenna pikalinkku etupyörään. 2. Kiristä pikalinkun mutteria tässä vaiheessa vain hiukan jotta pyörä on helppo asentaa haarukan hahloihin. 3. Aukaise jarrulänget päästämällä vaijerin metallinen johdinputki pois jarrulängessä olevasta vaijerin kannatinhahlosta. (Katso kuvat alta) 4. Aseta etupyörä paikalleen. Poista etuhaarukan alaosasta ensin muovisuojus. 5. Katso, että pyörän akseli on haarukan hahlojen pohjassa ja että pyörä on asettunut symmetrisesti keskelle haarukkaa. 6. Kiristä tämän jälkeen pikalinkku niin, että vivussa tuntuu selvä vastus. 7. Kiinnitä jarruvaijeri takaisin paikalleen. Aseta rengas etuhaarukkaan pikalinkku reilusti avoinna. Pikalinkku auki Avaa V-jarru tästä V-jarru avattuna Pikalinkku kiinni Auki Kiinni

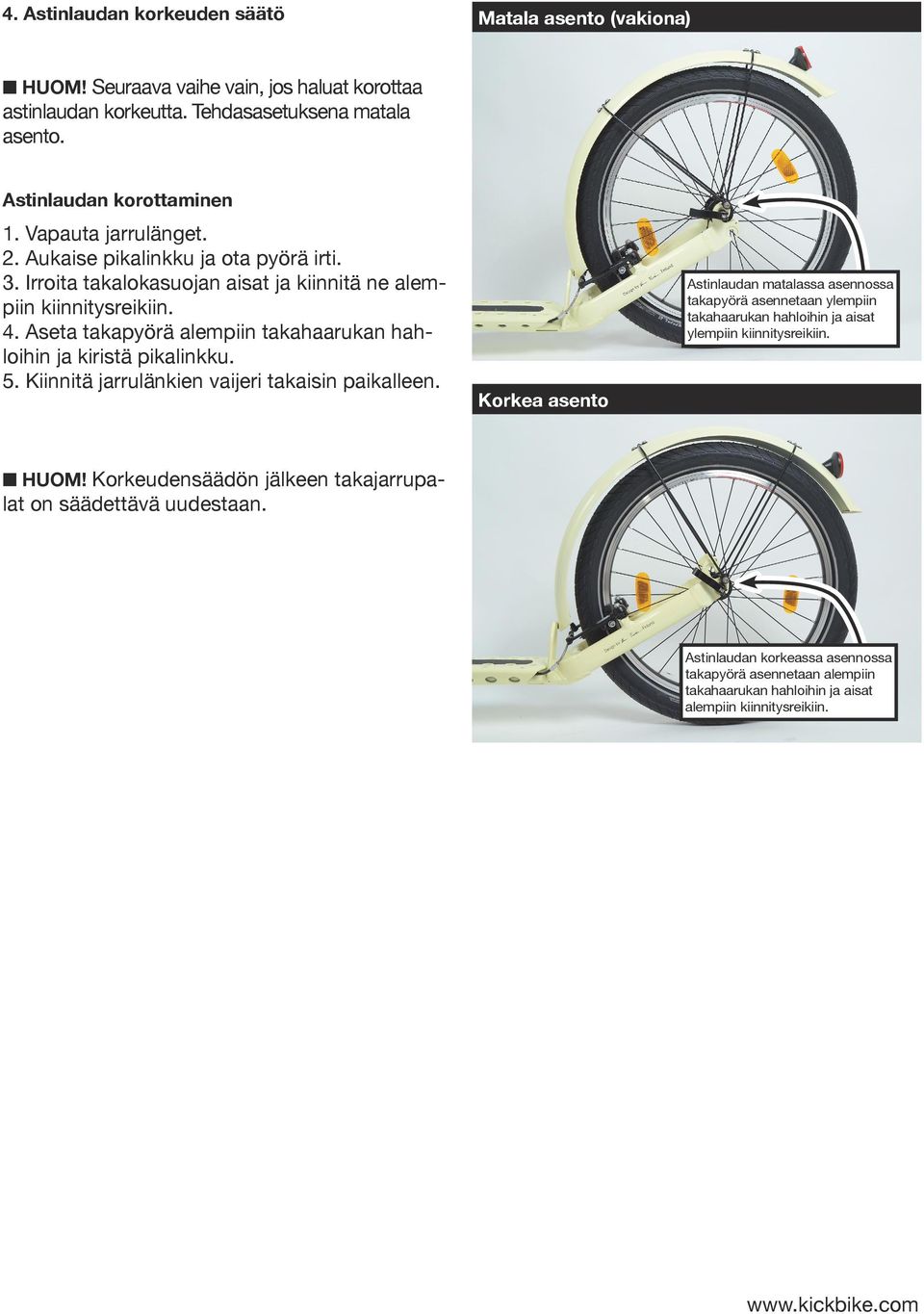

5 4. Astinlaudan korkeuden säätö Matala asento (vakiona) HUOM! Seuraava vaihe vain, jos haluat korottaa astinlaudan korkeutta. Tehdasasetuksena matala asento. Astinlaudan korottaminen 1. Vapauta jarrulänget. 2. Aukaise pikalinkku ja ota pyörä irti. 3. Irroita takalokasuojan aisat ja kiinnitä ne alempiin kiinnitysreikiin. 4. Aseta takapyörä alempiin takahaarukan hahloihin ja kiristä pikalinkku. 5. Kiinnitä jarrulänkien vaijeri takaisin paikalleen. Korkea asento Astinlaudan matalassa asennossa takapyörä asennetaan ylempiin takahaarukan hahloihin ja aisat ylempiin kiinnitysreikiin. HUOM! Korkeudensäädön jälkeen takajarrupalat on säädettävä uudestaan. Astinlaudan korkeassa asennossa takapyörä asennetaan alempiin takahaarukan hahloihin ja aisat alempiin kiinnitysreikiin.

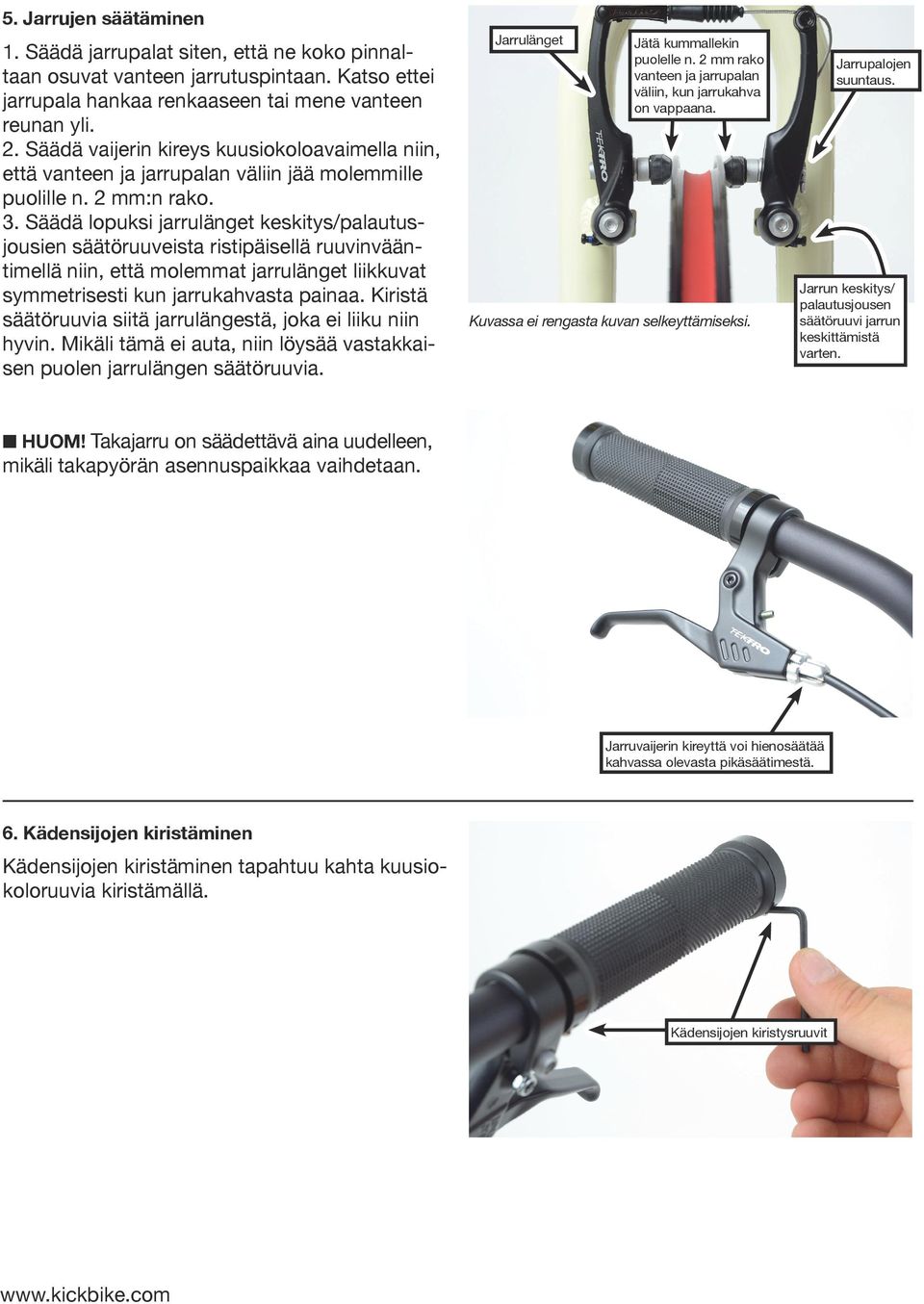

6 5. Jarrujen säätäminen 1. Säädä jarrupalat siten, että ne koko pinnaltaan osuvat vanteen jarrutuspintaan. Katso ettei jarrupala hankaa renkaaseen tai mene vanteen reunan yli. 2. Säädä vaijerin kireys kuusiokoloavaimella niin, että vanteen ja jarrupalan väliin jää molemmille puolille n. 2 mm:n rako. 3. Säädä lopuksi jarrulänget keskitys/palautusjousien säätöruuveista ristipäisellä ruuvinvääntimellä niin, että molemmat jarrulänget liikkuvat symmetrisesti kun jarrukahvasta painaa. Kiristä säätöruuvia siitä jarrulängestä, joka ei liiku niin hyvin. Mikäli tämä ei auta, niin löysää vastakkaisen puolen jarrulängen säätöruuvia. Jarrulänget Jätä kummallekin puolelle n. 2 mm rako vanteen ja jarrupalan väliin, kun jarrukahva on vappaana. Kuvassa ei rengasta kuvan selkeyttämiseksi. Jarrupalojen suuntaus. Jarrun keskitys/ palautusjousen säätöruuvi jarrun keskittämistä varten. HUOM! Takajarru on säädettävä aina uudelleen, mikäli takapyörän asennuspaikkaa vaihdetaan. Jarruvaijerin kireyttä voi hienosäätää kahvassa olevasta pikäsäätimestä. 6. Kädensijojen kiristäminen Kädensijojen kiristäminen tapahtuu kahta kuusiokoloruuvia kiristämällä. Kädensijojen kiristysruuvit

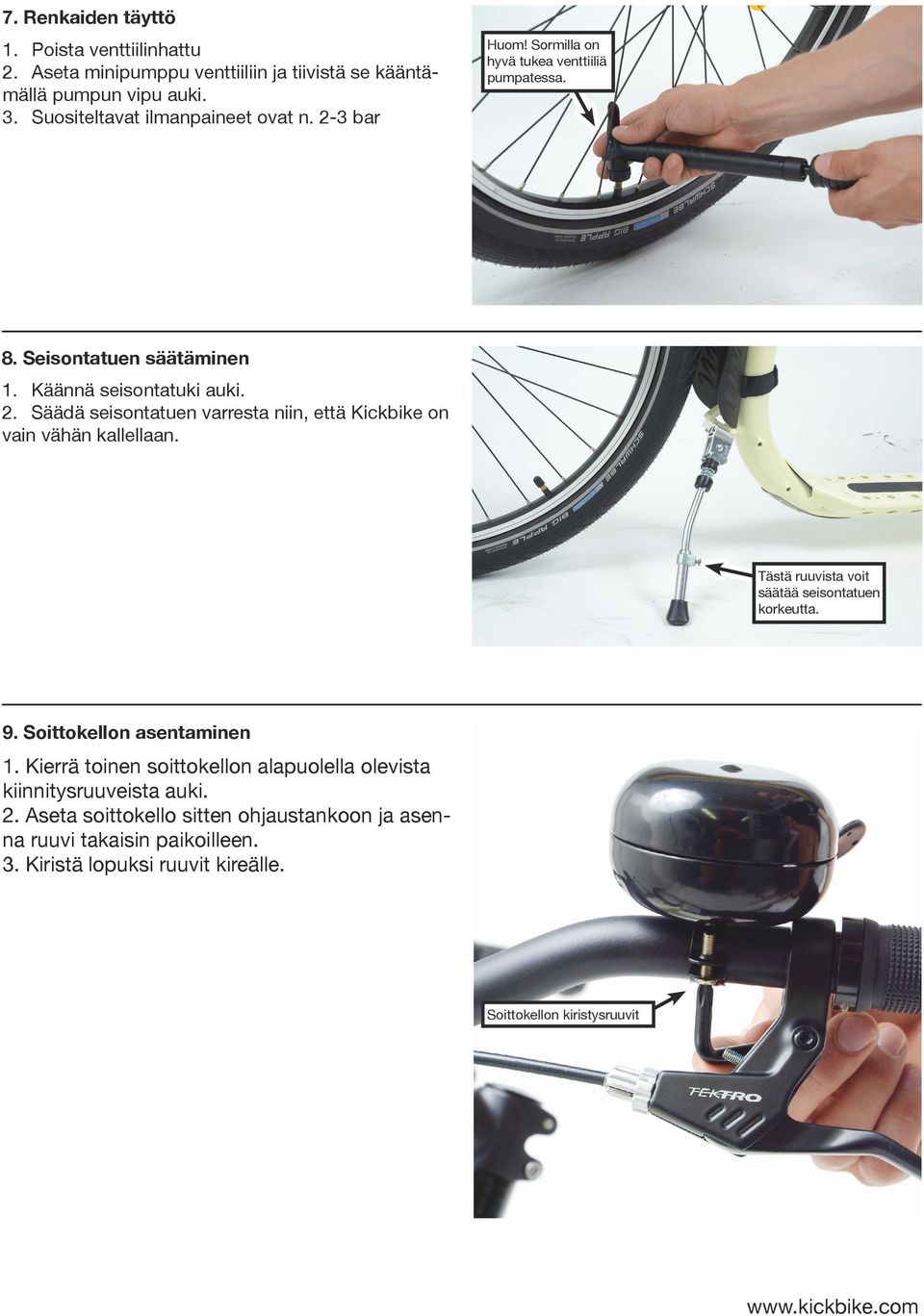

7 7. Renkaiden täyttö 1. Poista venttiilinhattu 2. Aseta minipumppu venttiiliin ja tiivistä se kääntämällä pumpun vipu auki. 3. Suositeltavat ilmanpaineet ovat n. 2-3 bar Huom! Sormilla on hyvä tukea venttiiliä pumpatessa. 8. Seisontatuen säätäminen 1. Käännä seisontatuki auki. 2. Säädä seisontatuen varresta niin, että Kickbike on vain vähän kallellaan. Tästä ruuvista voit säätää seisontatuen korkeutta. 9. Soittokellon asentaminen 1. Kierrä toinen soittokellon alapuolella olevista kiinnitysruuveista auki. 2. Aseta soittokello sitten ohjaustankoon ja asenna ruuvi takaisin paikoilleen. 3. Kiristä lopuksi ruuvit kireälle. Soittokellon kiristysruuvit

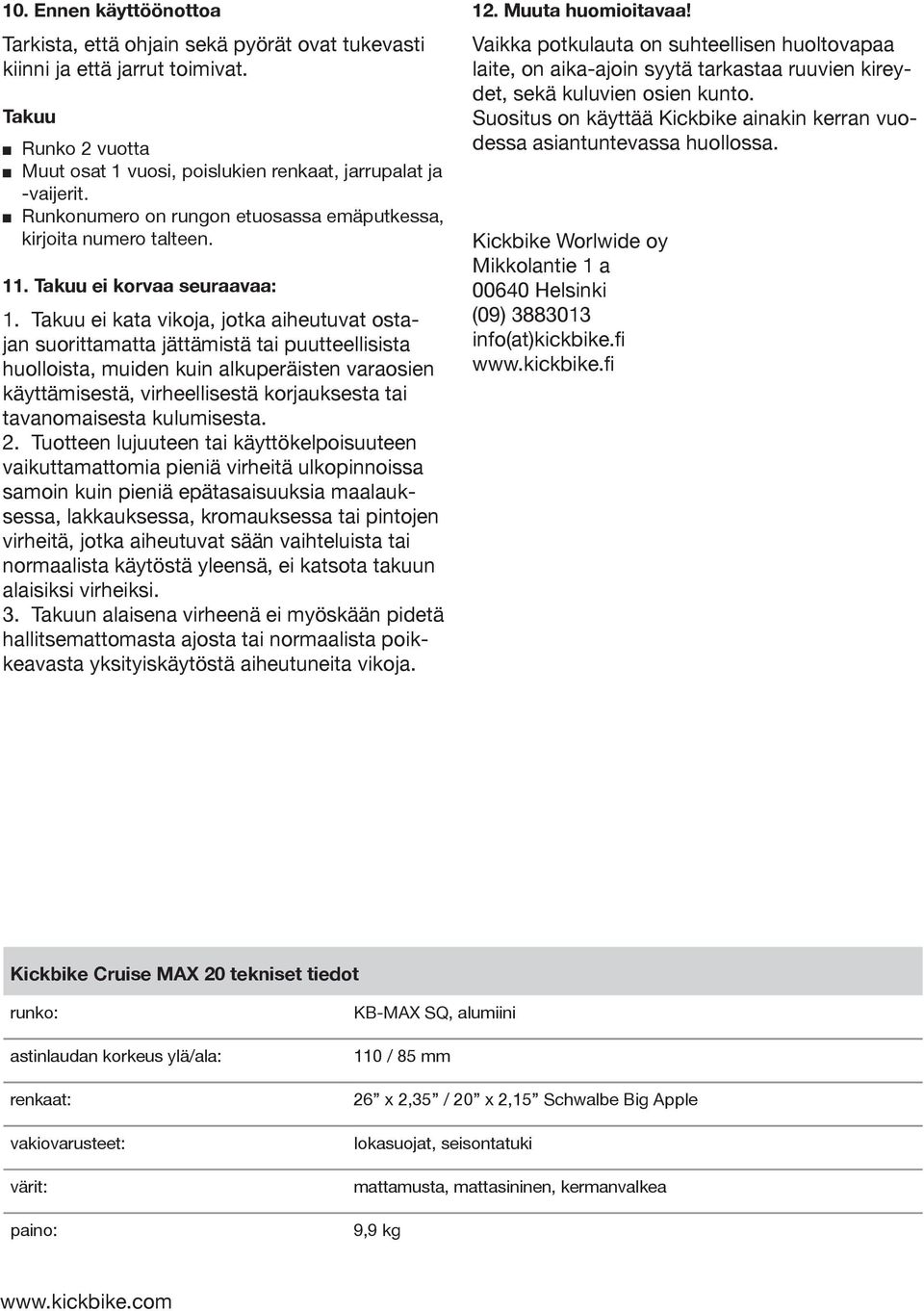

8 10. Ennen käyttöönottoa Tarkista, että ohjain sekä pyörät ovat tukevasti kiinni ja että jarrut toimivat. Takuu Runko 2 vuotta Muut osat 1 vuosi, poislukien renkaat, jarrupalat ja -vaijerit. Runkonumero on rungon etuosassa emäputkessa, kirjoita numero talteen. 11. Takuu ei korvaa seuraavaa: 1. Takuu ei kata vikoja, jotka aiheutuvat ostajan suorittamatta jättämistä tai puutteellisista huolloista, muiden kuin alkuperäisten varaosien käyttämisestä, virheellisestä korjauksesta tai tavanomaisesta kulumisesta. 2. Tuotteen lujuuteen tai käyttökelpoisuuteen vaikuttamattomia pieniä virheitä ulkopinnoissa samoin kuin pieniä epätasaisuuksia maalauksessa, lakkauksessa, kromauksessa tai pintojen virheitä, jotka aiheutuvat sään vaihteluista tai normaalista käytöstä yleensä, ei katsota takuun alaisiksi virheiksi. 3. Takuun alaisena virheenä ei myöskään pidetä hallitsemattomasta ajosta tai normaalista poikkeavasta yksityiskäytöstä aiheutuneita vikoja. 12. Muuta huomioitavaa! Vaikka potkulauta on suhteellisen huoltovapaa laite, on aika-ajoin syytä tarkastaa ruuvien kireydet, sekä kuluvien osien kunto. Suositus on käyttää Kickbike ainakin kerran vuodessa asiantuntevassa huollossa. Kickbike Worlwide oy Mikkolantie 1 a Helsinki (09) info(at)kickbike.fi Kickbike Cruise MAX 20 tekniset tiedot runko: astinlaudan korkeus ylä/ala: renkaat: vakiovarusteet: värit: paino: KB-MAX SQ, alumiini 110 / 85 mm 26 x 2,35 / 20 x 2,15 Schwalbe Big Apple lokasuojat, seisontatuki mattamusta, mattasininen, kermanvalkea 9,9 kg
