KATAJAN KOULU YLIVIESKA

Transkriptio

1 KATAJAN KOULU YLIVIESKA PERUSKORJAUS JA LAAJENNUS RAKENNUSSELOSTUS ARK

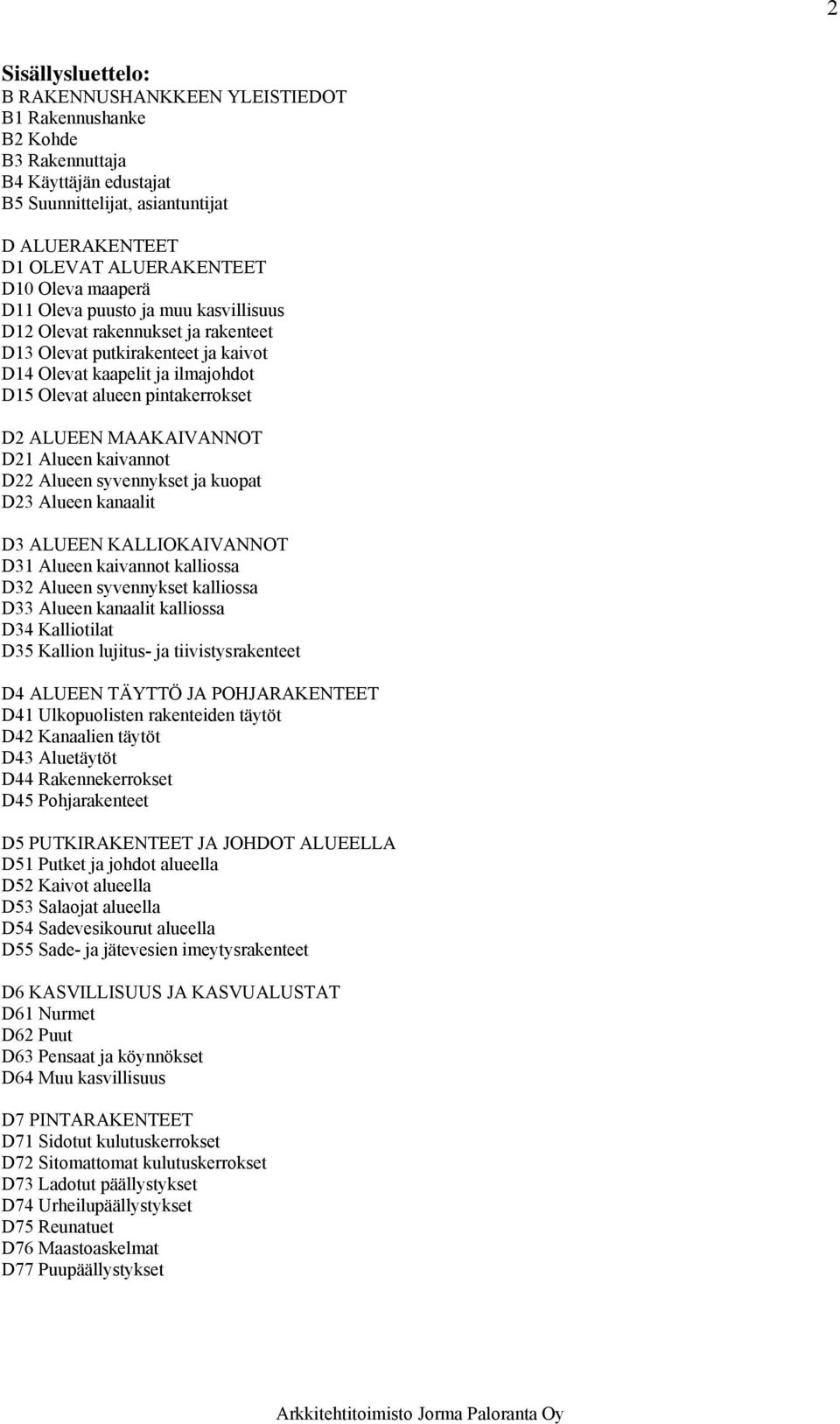

2 2 Sisällysluettelo: B RAKENNUSHANKKEEN YLEISTIEDOT B1 Rakennushanke B2 Kohde B3 Rakennuttaja B4 Käyttäjän edustajat B5 Suunnittelijat, asiantuntijat D ALUERAKENTEET D1 OLEVAT ALUERAKENTEET D10 Oleva maaperä D11 Oleva puusto ja muu kasvillisuus D12 Olevat rakennukset ja rakenteet D13 Olevat putkirakenteet ja kaivot D14 Olevat kaapelit ja ilmajohdot D15 Olevat alueen pintakerrokset D2 ALUEEN MAAKAIVANNOT D21 Alueen kaivannot D22 Alueen syvennykset ja kuopat D23 Alueen kanaalit D3 ALUEEN KALLIOKAIVANNOT D31 Alueen kaivannot kalliossa D32 Alueen syvennykset kalliossa D33 Alueen kanaalit kalliossa D34 Kalliotilat D35 Kallion lujitus- ja tiivistysrakenteet D4 ALUEEN TÄYTTÖ JA POHJARAKENTEET D41 Ulkopuolisten rakenteiden täytöt D42 Kanaalien täytöt D43 Aluetäytöt D44 Rakennekerrokset D45 Pohjarakenteet D5 PUTKIRAKENTEET JA JOHDOT ALUEELLA D51 Putket ja johdot alueella D52 Kaivot alueella D53 Salaojat alueella D54 Sadevesikourut alueella D55 Sade- ja jätevesien imeytysrakenteet D6 KASVILLISUUS JA KASVUALUSTAT D61 Nurmet D62 Puut D63 Pensaat ja köynnökset D64 Muu kasvillisuus D7 PINTARAKENTEET D71 Sidotut kulutuskerrokset D72 Sitomattomat kulutuskerrokset D73 Ladotut päällystykset D74 Urheilupäällystykset D75 Reunatuet D76 Maastoaskelmat D77 Puupäällystykset

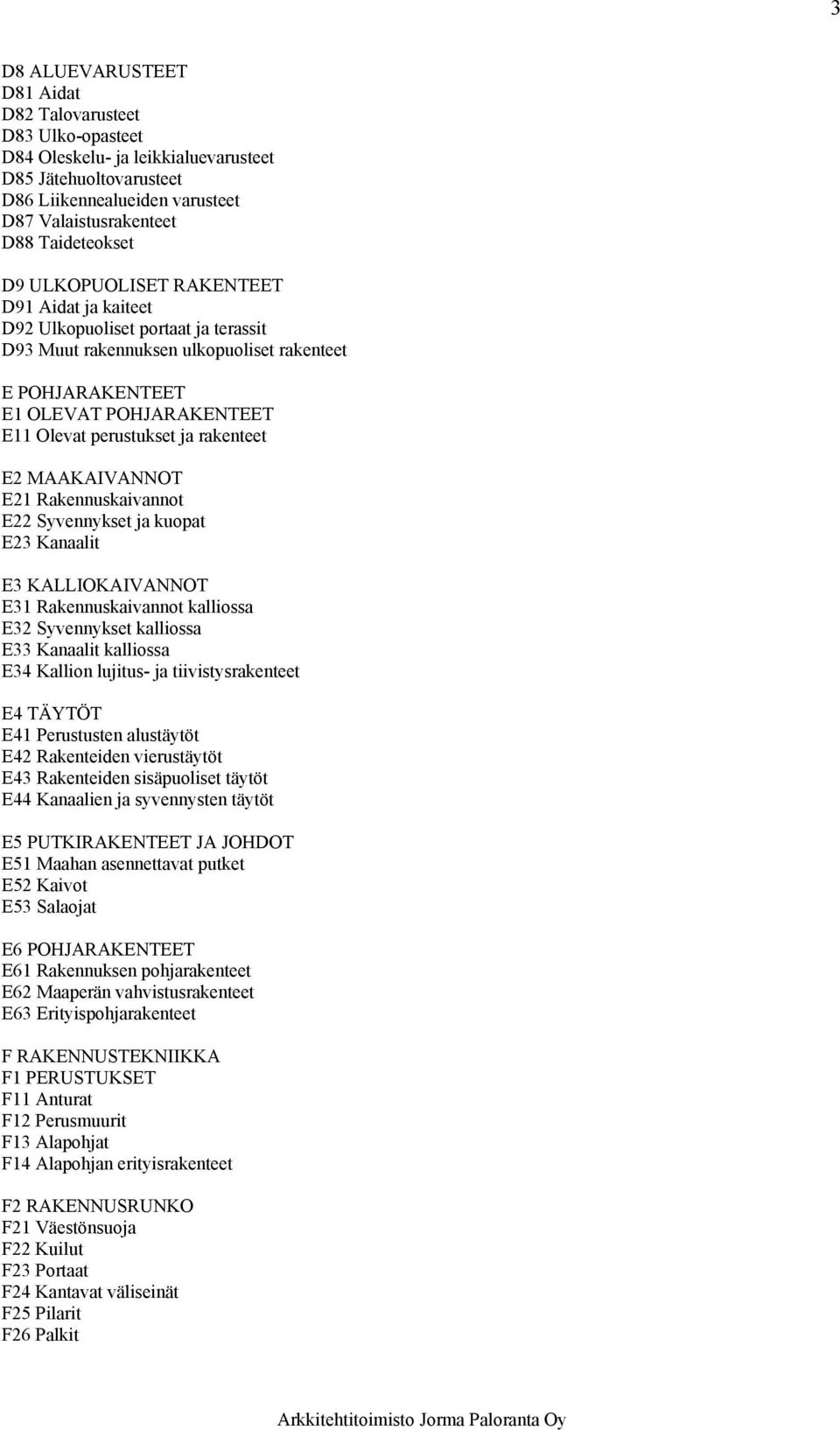

3 3 D8 ALUEVARUSTEET D81 Aidat D82 Talovarusteet D83 Ulko-opasteet D84 Oleskelu- ja leikkialuevarusteet D85 Jätehuoltovarusteet D86 Liikennealueiden varusteet D87 Valaistusrakenteet D88 Taideteokset D9 ULKOPUOLISET RAKENTEET D91 Aidat ja kaiteet D92 Ulkopuoliset portaat ja terassit D93 Muut rakennuksen ulkopuoliset rakenteet E POHJARAKENTEET E1 OLEVAT POHJARAKENTEET E11 Olevat perustukset ja rakenteet E2 MAAKAIVANNOT E21 Rakennuskaivannot E22 Syvennykset ja kuopat E23 Kanaalit E3 KALLIOKAIVANNOT E31 Rakennuskaivannot kalliossa E32 Syvennykset kalliossa E33 Kanaalit kalliossa E34 Kallion lujitus- ja tiivistysrakenteet E4 TÄYTÖT E41 Perustusten alustäytöt E42 Rakenteiden vierustäytöt E43 Rakenteiden sisäpuoliset täytöt E44 Kanaalien ja syvennysten täytöt E5 PUTKIRAKENTEET JA JOHDOT E51 Maahan asennettavat putket E52 Kaivot E53 Salaojat E6 POHJARAKENTEET E61 Rakennuksen pohjarakenteet E62 Maaperän vahvistusrakenteet E63 Erityispohjarakenteet F RAKENNUSTEKNIIKKA F1 PERUSTUKSET F11 Anturat F12 Perusmuurit F13 Alapohjat F14 Alapohjan erityisrakenteet F2 RAKENNUSRUNKO F21 Väestönsuoja F22 Kuilut F23 Portaat F24 Kantavat väliseinät F25 Pilarit F26 Palkit

4 4 F27 Laatat F28 Tilaelementit F3 JULKISIVU F31 Ulkoseinät F32 Ikkunat F33 Ulko-ovet F34 Julkisivun täydennysosat F4 YLÄPOHJARAKENTEET F41 Yläpohjat F42 Räystäät F43 Yläpohjavarusteet F44 Kattoikkunat F45 Kattokonehuoneet F46 Ulkotasot ja terassit F5 TÄYDENTÄVÄT SISÄOSAT F51 Sisäovet F52 Kevyet väliseinät F53 Alakatot F54 Korokelattiat F55 Yhtenäispinnat F56 Kulkurakenteet F57 Hormit, kanavat, tulisijat F58 Hoitotasot F6 SISÄPINNAT F61 Seinäpinnat F62 Kattopinnat F63 Lattiapinnat F7 RAKENNUSVARUSTEET F71 Kalusteet F72 Varusteet F73 Laitteet F74 Tilaryhmäkalusteet F8 SIIRTOLAITTEET F81 Hissit F82 Liukuportaat ja -käytävät F83 Muu siirtotekniikka

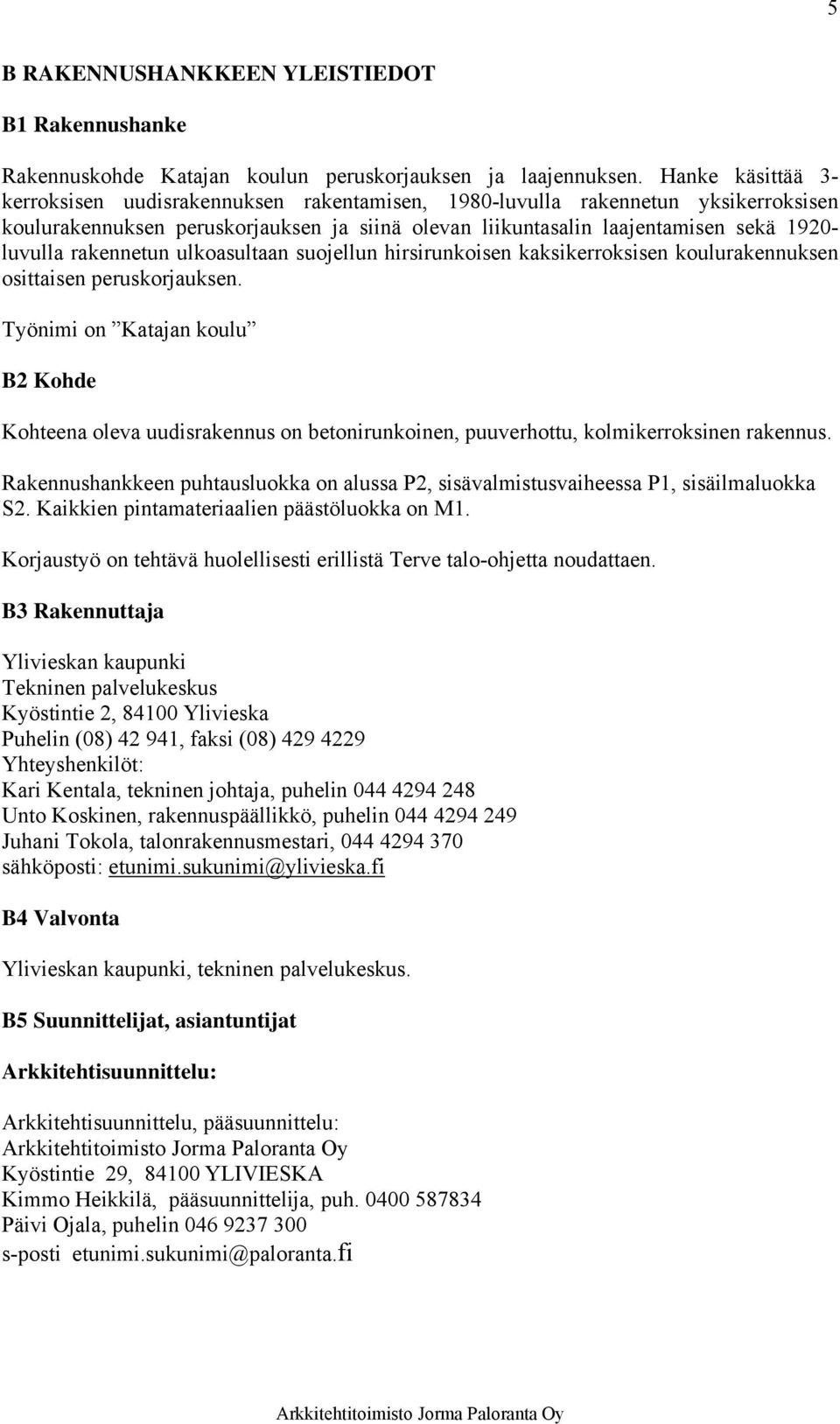

5 5 B RAKENNUSHANKKEEN YLEISTIEDOT B1 Rakennushanke Rakennuskohde Katajan koulun peruskorjauksen ja laajennuksen. Hanke käsittää 3- kerroksisen uudisrakennuksen rakentamisen, 1980-luvulla rakennetun yksikerroksisen koulurakennuksen peruskorjauksen ja siinä olevan liikuntasalin laajentamisen sekä luvulla rakennetun ulkoasultaan suojellun hirsirunkoisen kaksikerroksisen koulurakennuksen osittaisen peruskorjauksen. Työnimi on Katajan koulu B2 Kohde Kohteena oleva uudisrakennus on betonirunkoinen, puuverhottu, kolmikerroksinen rakennus. Rakennushankkeen puhtausluokka on alussa P2, sisävalmistusvaiheessa P1, sisäilmaluokka S2. Kaikkien pintamateriaalien päästöluokka on M1. Korjaustyö on tehtävä huolellisesti erillistä Terve talo-ohjetta noudattaen. B3 Rakennuttaja Ylivieskan kaupunki Tekninen palvelukeskus Kyöstintie 2, Ylivieska Puhelin (08) , faksi (08) Yhteyshenkilöt: Kari Kentala, tekninen johtaja, puhelin Unto Koskinen, rakennuspäällikkö, puhelin Juhani Tokola, talonrakennusmestari, sähköposti: etunimi.sukunimi@ylivieska.fi B4 Valvonta Ylivieskan kaupunki, tekninen palvelukeskus. B5 Suunnittelijat, asiantuntijat Arkkitehtisuunnittelu: Arkkitehtisuunnittelu, pääsuunnittelu: Kyöstintie 29, YLIVIESKA Kimmo Heikkilä, pääsuunnittelija, puh Päivi Ojala, puhelin s-posti etunimi.sukunimi@paloranta.fi

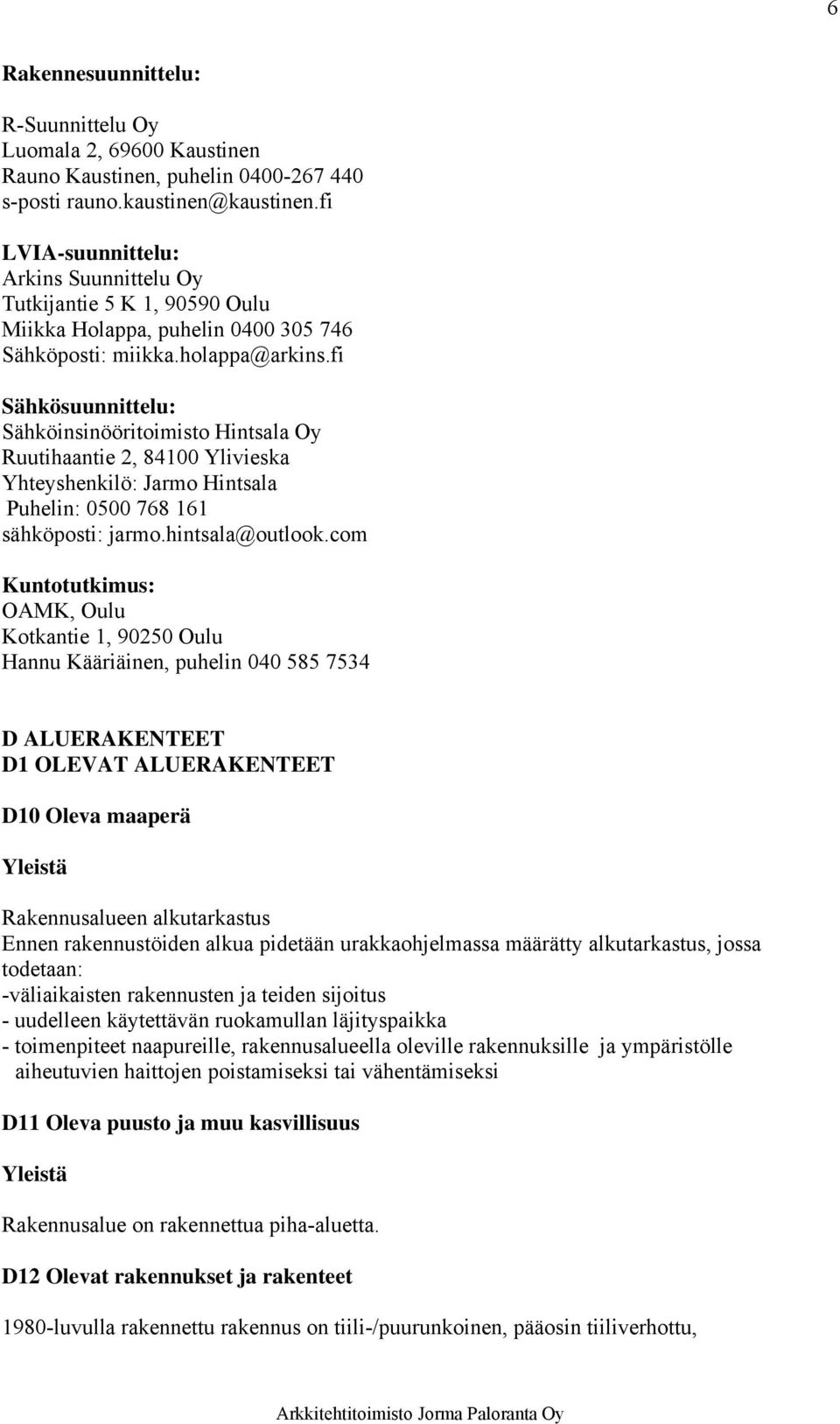

6 6 Rakennesuunnittelu: R-Suunnittelu Oy Luomala 2, Kaustinen Rauno Kaustinen, puhelin s-posti LVIA-suunnittelu: Arkins Suunnittelu Oy Tutkijantie 5 K 1, Oulu Miikka Holappa, puhelin Sähköposti: miikka.holappa@arkins.fi Sähkösuunnittelu: Sähköinsinööritoimisto Hintsala Oy Ruutihaantie 2, Ylivieska Yhteyshenkilö: Jarmo Hintsala Puhelin: sähköposti: jarmo.hintsala@outlook.com Kuntotutkimus: OAMK, Oulu Kotkantie 1, Oulu Hannu Kääriäinen, puhelin D ALUERAKENTEET D1 OLEVAT ALUERAKENTEET D10 Oleva maaperä Rakennusalueen alkutarkastus Ennen rakennustöiden alkua pidetään urakkaohjelmassa määrätty alkutarkastus, jossa todetaan: -väliaikaisten rakennusten ja teiden sijoitus - uudelleen käytettävän ruokamullan läjityspaikka - toimenpiteet naapureille, rakennusalueella oleville rakennuksille ja ympäristölle aiheutuvien haittojen poistamiseksi tai vähentämiseksi D11 Oleva puusto ja muu kasvillisuus Rakennusalue on rakennettua piha-aluetta. D12 Olevat rakennukset ja rakenteet 1980-luvulla rakennettu rakennus on tiili-/puurunkoinen, pääosin tiiliverhottu,

7 7 yksikerroksinen rakennus. Vesikate on betonikattotiili luvulla rakennettu rakennus on hirsirunkoinen, puuverhottu kaksikerroksinen rakennus, joka on pääosin peruskorjattu. Vesikate on uusittu vuonna Olevien ja uusien rakenteiden sääsuojaus Vesikaton peruskorjauksen ajaksi yksikerroksinen rakennus suojataan sääsuojalla, esim. Telinekataja Oy KH XL-sääsuoja tai vastaava. Uudisrakennus on suojattava sääsuojalla runkovaiheen jälkeen. Urakoitsijan on tarjouksessaan esitettävä alustava suojaussuunnitelma. Olevien sisärakenteiden suojaus Säilytettävät lattiapinnoitteet suojataan kovalevyllä ja muovilla saumat teipaten korjaustyön ajaksi. Vanhojen rakenteiden purku MaaRYL 11.1 Raivattava ja purettava materiaali MaaRYL 11.4 Raivaus, purku ja suojaaminen MaaRYL Purkaminen Kohteeseen sisältyy merkittävästi purkutyötä, josta pieni osa saattaa olla mikrobi- ja kosteusvaurioituneen rakenteen purkua. Purettavat rakenteet on osoitettu arkkitehti- ja rakennepiirustuksissa pisteviivoin. Purku suoritetaan aina sellaisessa laajuudessa kuin suunnitelmat ja työn eteneminen edellyttävät. Purkutyössä on otettava huomioon mahdolliset rakenteiden kosteus- ja homevauriot ja huolehdittava riittävästä suojauksesta. Ks. Terve talo ohje ja Työmaan puhtauden- ja kosteudenhallintaan liittyvät tavoitteet sekä kosteus- ja mikrobivaurioituneiden rakenteiden purkua koskevat viranomaismääräykset. Vanhoihin kantaviin rakenteisiin tehtävien aukkojen tuenta on varmistettava etukäteen rakennesuunnittelijan kanssa. Purkutyön aikaisesta väliaikaisesta tuennasta on huolehdittava. Asbestityöt RT Asbesti, asbestikartoitus ja siitä aiheutuvat toimenpiteet STM Kohteesta on tehty laskenta-asiakirjojen liitteenä oleva asbestikartoitus. Asbestia ei kartoituksessa löytynyt. Mikrobivaurioituneiden rakenteiden purku Ratu , kosteus- ja mikrobivaurioituneiden rakenteiden purku Mikrobivaurioituneita rakenteita purettaessa on otettava huomioon ao. purkutyötä

8 8 koskevat työturvallisuusmääräykset. Purkutöitä varten vanhaan koulurakennukseen tulee tehdä suojaseinät osastoimaan korjattavat rakennusosat muista rakennusosista. Seinän tulee estää pölyn pääseminen käytössä oleviin osastoihin. Korjattaviin tiloihin tulee järjestää erillinen hallittu kulku, joka ei tapahdu muussa käytössä olevan rakennusosan kautta. Korjaustoiminnassa tulee huomioida muut koulun toiminta, pöly, turvallisuus ym. näkökohdat. Korjausalueelta purkujätteet, koneet ja muut tarvikehuolto tulee tehdä oman käynnin kautta. Purku- ja raivausjätteiden poiskuljetus Rakennuttajan kanssa sovitaan ennen purkutöiden aloittamista, mitkä purettavat rakenteet jäävät tämän omaisuudeksi. Urakoitsija kuljettaa ne rakennuttajan osoittamaan varastopaikkaan. Muut purkujätteet jätemaksuineen kuuluvat urakoitsijalle ja ne kuljetetaan kunnallisen jätehuollon osoittamaan paikkaan. D13 Olevat putkirakenteet ja kaivot Ks. lvi-suunnitelmat. ja kohta D14. Kaivu- ja täyttötyöt rakennusurakassa. D14 Olevat kaapelit ja ilmajohdot Urakoitsijan tulee ennen kaivutyön aloittamista varmistua rakennusalueella sijaitsevien johtojen, kaapeleiden, viemäreiden yms. tarkasta sijainnista teettämällä kustannuksellaan kaapeli- ja kanaalikartoituksen. Urakoitsija vastaa em. laitteille kaivutyön aikana mahdollisesti aiheutuvista vaurioista. Sähkökaapelit ilmenevät sähkösuunnitelmista. Kaivu- ja täyttötyöt rakennusurakassa. D15 Olevat alueen pintakerrokset Pintakerrokset pääosin asfalttibetonia, betonikiveystä, mursketta ja viheraluetta. Urakka-alueella poistetaan olevat pintakerrokset rakennesuunnitelmissa osoitettuun syvyyteen asti. Tontilla oleva käyttökelpoinen ruokamulta voidaan käyttää uusien nurmialueiden tekemiseen.

9 9 D2 ALUEEN MAAKAIVANNOT Urakka-alueen liikennealueet ja paikoitusalueet kaivetaan rakennetyyppien ja rakennesuunnitelmien osoittamaan syvyyteen. Nurmialueelta poistetaan pintamaa, kaivanto tasataan 200 mm lopullista maanpintaa alemmaksi siten, ettei jää vettä kerääviä painanteita. Kaivumaista tehdään uuden paikoitusalueen ja urheilukentän väliin maavalli. Vallin korkeus ja muoto tarkennetaan työmaalla, laskennassa h=1500. Noudatetaan MaaRYL Maankaivutyö RIL RIL D21 Alueen kaivannot Rakennusalueella tarvittavat kaivutyöt suorittaa pääurakoitsija. Näihin kuuluvat kaikkien asiakirjoissa esitettyjen putkien, johtojen, kaapelien, vesi- ja viemäriliittymien sekä kaivojen kaivutyöt myös urakka-alueen ulkopuolella. Pääurakoitsija huolehtii kaivantojen kuivana pidosta, suojauksesta, tuennasta ja aitauksesta koko rakennustyön ajan. Kylmänä vuodenaikana huolehditaan siitä, että maapohja perustamistasossa on sula, eikä myöhemminkään pääse jäätymään. Maankaivu suoritetaan rakennepiirustusten sekä LVI- ja sähkösuunnitelmiin liittyvien asemapiirrosten mukaan noudattaen Kaivu suoritetaan asiakirjoissa määrättyihin maakerroksiin tai tasoihin sekä muotoillaan asiakirjoissa määrätyllä tavalla. D22 Alueen syvennykset ja kuopat Valaisinpylväiden perustusten kuopat tehdään valmistajan ohjeiden mukaisesti. D23 Alueen kanaalit Maa kaivetaan niin laajalti ja niin syvälti, että putkikanavat, viemärit, sähkökaapelikanavat yms. voidaan tehdä. Kaivu suoritetaan ao. erikoissuunnitelmien edellyttämällä tavalla urakkaan kuuluvana myös varsinaisen urakka-alueen ulkopuolella.

10 10 MaaRYL ja Sallittu mittapoikkeama mm. Kaapelikanaalit kaivannon leveys 600 mm ja syvyys 800 mm Salaojakanaalit kaivannon syvyys 800 mm D3 ALUEEN KALLIOKAIVANNOT D31 Alueen kaivannot kalliossa Urakkaan kuuluu kanaali- ja tasolouhintaa sekä irtokivien poistoa yhteensä noin 580 m3. D4 ALUEEN TÄYTTÖ JA POHJARAKENTEET MaaRYL2010 luku 223 Täyttötyö MaaRYL2010 luku 3 Aluerakentaminen. RT Pihojen pohja- ja päällysrakenteet. Luokka A2. D41 Ulkopuolisten rakenteiden täytöt Täytöt tehdään tämän selostuksen mukaisesti, ellei rakenne- ja talotekniikan suunnitelmissa ole toisin määrätty. Noudatetaan MaaRYL , 15.15, ja 15.6 luokka A2. Kaivojen ympärystäyttö tasauskerros murske # 0-16 mm, paksuus 300 mm ympärystäyttö murske # 0-16 mm kaivon ympärille 500 mm lopputäyttö tiivistettävissä olevilla kaivumailla Noudatetaan MaaRYL :T2, ja

11 11 Kanaalien täytöt MaaRYL2010 luku 223 Täyttötyö; 2233 Viemäri-, vesijohto- ja rumpukanaalien täyttö - alkutäyttö murske # 0-16 mm, paksuus 500 mm - lopputäyttö tiivistettävissä olevilla kaivumailla Kaapelikanaalien täyttö - alkutäyttö suodatinhiekka, Kunnallisteknisten töiden yleinen työselitys 97 kuva 2609 rakeisuusalue 1, paksuus 200 mm tai 100 mm ylimmän putken tai kaapelin suojakourun yläpuolelle - lopputäyttö tiivistettävissä olevilla kaivumailla Salaojakaivantojen täyttö täyttö salaojitussoralla, raekoko mm salaojituskerros ulottuu salaojan ulkopinnasta vähintään 100 mm alaspäin ja sivuille sekä vähintään 200 mm ylöspäin D43 Aluetäytöt Viher- ja oleskelualueiden maatäyttö, kivennäismaa Rakennesuunnitelmien mukaan. Noudatetaan MaaRYL ja MaaRYL2010 luku 35 Viherrakentaminen Tiivistetään kerroksittain, maksimikerrospaksuus 600 mm. D44 Rakennekerrokset Liikenne- ja paikoitusalueet Rakennekerrokset rakennesuunnitelmien mukaan. MaaRYL2010 luku 33 Asfaltointi MaaRYL2010 luku 315 Sitomattomat päällysteet, murskepinnat D45 Pohjarakenteet Ei ole.

12 12 D5 PUTKIRAKENTEET JA JOHDOT ALUEELLA Noudatetaan MaaRYL Putki- ja johtoasennus MaaRYL2010 luku 223 Täyttötyö, MaaRYL2010 luku 224 Salaojatyö. RT Rakennuspohjan ja tonttialueen kuivatus. Materiaalivaatimukset on esitetty kirjassa Talotekniikka RYL D51 Putket ja johdot alueella Ks. lv- ja sähkösuunnitelmat Sadevesiviemäri ja jätevesiviemäri tasauskerros murske # 0 16 mm, paksuus 150 mm viemäriputket lvi-suunnitelmien mukaan liitoksissa kumitiiviste valmistajan ohjeiden mukaan Noudatetaan MaaRYL ja Viemärissä ei saa esiintyä pohjaveden vuotoa putken sisään. Vesijohdot tasauskerros murske # 0 16 mm, paksuus 150 mm vesijohtoputket ja eristykset lvi-suunnitelmien mukaan Noudatetaan MaaRYL Sähkökaapelit, putkitus tai suojakouru tasauskerros suodatinhiekka, Kunnallisteknisten töiden yleinen työselitys 97 kuva 2609, rakeisuusalue 1, paksuus 200 mm putkitus muovi 100 mm tai suojakouru muovia Noudatetaan MaaRYL ja Sallittu mittapoikkeama vaakatasossa mm suunnitellusta. Sallittu kaltevuuspoikkeama kaivovälillä enintään 0,1 %. Sallittu korkeuspoikkeama 30 mm. D52 Kaivot alueella Salaojan tarkistusputket ja salaojakaivot, ks. salaojasuunnitelma. Sadevesi- ja jätevesikaivot, ks. lvi-suunnitelma. Sisäpihan kaukolämpölinja ja sähkökaapeli siirretään ao. erikoissuunnitelmien mukaisesti.

13 13 Työohjeet Kaivot asennetaan pystysuoraan, poikkeama enintään 10 mm 1 m:n matkalla. Sijainnissa sallitaan enintään mm vaakapoikkeama. Maa-ainesten pääsy viemärikaivoon on estettävä. D53 Salaojat alueella Salaojat salaojasuunnitelman mukaan. Salaojien alle, sivuille ja päälle vähintään 200 mm salaojasoraa tai sepeliä, rakeisuusalue 1 a. Noudatetaan MaaRYL Salaojaputket, Salaojituskerros ja salaojaputkituksen täyttömaa, Salaojitus ja Alueen salaojitus. MaaRYL2010 luku 224 Salaojatyö. Talotekniikka RYL Sallitut toleranssit: vaakasuorapoikkeama sijainnista ± 100 mm, suunnitelmien mukaisesta korkeudesta ± 50 mm. D54 Sadevesikourut alueella Salaoja- ja sadevedet johdetaan suunnitelmien mukaisesti sadevesiviemäriin ja takasivulla avo-ojaan. D55 Sade- ja jätevesien imeytysrakenteet Ei ole. D6 KASVILLISUUS JA KASVUALUSTAT Noudatetaan MaaRYL2010 luku 35 Viherrakentaminen Vihertöiden tekniset ohjeet 1983 VTO-83 RT Piha-alueiden kasvillisuustyöt RT Kasvillisuusalueiden maatyöt D61 Nurmet Urakka-alueen nurmet uusitaan.

14 14 Urakkaan kuuluu nurmialueiden pohjamaan tasaaminen siten, että alueelle ei jää vettä kerääviä painanteita ja 200 mm ruokamultakerroksen levittäminen ja tasaaminen sekä asemapiirroksessa osoitetut nurmialueet ja istutukset. Nurmikko kasvualustan paksuus 200 mm, ruokamullan humuspitoisuus vähintään 3 %, nurmetuksessa voidaan käyttää alueelta talteen otettua vaatimukset täyttävää multaa siemenseos: 50 % Festuca nigrenscens, puistonata 20 % Festuca r. rubra, punanata 30 % Poa pratensis, niittynurmikka lannoitus RYL mukaan, kylvömäärä vähintään 30 g/m2 D62 Puut Säilytettävät ja suojattavat puut yksilöidään työmaan alkuvaiheessa pidettävässä katselmuksessa. Laajennusosan alueelta poistetaan olevat puut juurineen. Uusien istutettavien puiden paikat on osoitettu asemapiirroksessa. Urakka-alueen ulkopuolella välittömässä läheisyydessä olevien puiden suojaus työn ajaksi kuuluu rakennusurakkaan. Kolhuille alttiit rungot suojataan suojalaudoituksella, muuten riittäväksi suojaukseksi katsotaan selvästi merkitty aita. D63 Pensaat ja köynnökset Uusien istutettavien pensaiden paikat on osoitettu asemapiirroksessa. D64 Muu kasvillisuus Ei ole. D7 PINTARAKENTEET Noudatetaan MaaRYL2010 luku 3 Aluerakentaminen: 315 Sitomattomat päällysteet, 316 Muiden päällysterakenteiden tekeminen ja 331 Asfalttipäällysteet. RT Pihojen pohja- ja päällysrakenteet. Maanpinta muotoillaan siten, että pintavedet eivät valu rakennukseen päin.

15 15 D71 Sidotut kulutuskerrokset Liikenne- ja paikoitusalueet asfaltoidaan, ks. asemapiirros ja rakennetyypit. D72 Sitomattomat kulutuskerrokset Ei ole. D73 Ladotut päällystykset Olevat, säilytettävät betonikivetyt alueet puretaan, kivet puhdistetaan ja asennetaan pihatöiden yhteydessä takaisin. Uudet kivetyt alueet tehdään erikoispiirustusten ja tarvikkeiden valmistajan ohjeiden mukaan. Kivityypit on määritetty asemapiirroksessa. D74 Urheilupäällystykset Leikkialue pinnoitetaan kierrätyskumista tehdyllä turva-alustalla, paksuus putoamiskorkeuden mukaisesti, asennus valmistajan ohjeiden mukaan. D75 Reunatuet Alueet, joille asennetaan upotettavat betonireunakivet, h=300 mm, ja kivityypit on osoitettu asemapiirroksessa. Asennusalustat ja työ tehdään valmistajan ohjeiden mukaan. D76 Maastoaskelmat Ei ole. D77 Puupäällystykset Ei ole. D8 ALUEVARUSTEET Noudatetaan MaaRYL2010 luku 36 Aluevarustaminen, RT Aluevarusteiden perustamistavat D81 Aidat Oleva, säilytettävä puuaita tontin takaosalla maalataan. Uusi aita asemapiirroksen mukaan, perustus aitavalmistajan ja rakennesuunnittelijan ohjeiden mukaan.

16 16 D82 Talovarusteet Ks. asemapiirros. D83 Ulko-opasteet Julkisivupiirustusten mukaisiin paikkaan teksti KATAJAN KOULU alumiinisin irtokirjaimin, maalaus, väri RAL-värikartasta, kirjainkorkeus 450 mm. Kirjaimet kiinnitetään seinään ruuvaamalla 30 mm alumiini- tai messinkiholkein. Alueopasteet erillishankinnassa.. D84 Oleskelu- ja leikkialuevarusteet Ulkoleikkialueille sijoitetaan asemapiirroksessa osoitetut leikkivälineet, joista osa on entisiä siirrettäviä välineitä. Turva-alustat kierrätyskumia, vahvuus putoamiskorkeuden mukaan Leikkivälineiden ja turva-alustojen on täytettävä voimassa olevat viranomaismääräykset. Välineiden ja asennusten tulee olla niitä koskevien standardien mukaisia. Leikkivälineissä, kalusteissa ja aitarakenteissa ei saa olla myrkyllisiä aineita. D85 Jätehuoltovarusteet Ks. asemapiirros ja jätevaraston huonekortti. D86 Liikennealueiden varusteet Entiset lämmityspylväät poistetaan. Sähkösuunnitelmista ilmenevät uudet autonlämmityspylväät. Uusien autonlämmityspylväiden hankinta perustuksineen kuuluu sähköurakkaan, pystytys maarakennustöineen rakennusurakkaan. Lämmityspaikat numeroidaan muovisin tarranumeroin (RU). Rakennusurakoitsija hankkii ja asentaa 2 kpl PELASTUSTIE-merkkejä. Asennuspaikat määritetään rakennuspaikalla. Muut liikenneopasteet ja -merkit tilaajan erillishankinnassa. Polkupyöräkatokset asemapiirroksen ja erikoispiirustuksen mukaan. RT Liikennemerkit ja opasteet kiinteistön liikennöitävällä alueella

17 17 D87 Valaistusrakenteet Pihavalaistus uusitaan sähkösuunnitelmien mukaan. Valaistusrakenteet perustetaan siten, etteivät ne routimisen johdosta liiku tai kallistu. Valaisinpylväiden hankinta jalustoineen kuuluu sähköurakkaan, pystytys kuuluu rakennusurakkaan maarakennustöineen. Poistettavat ja siirrettävät pihavalaisimet ilmenevät sähkösuunnitelmista. MaaRYL 2010 luku 36 aluevarusteet. RT Aluevarusteiden perustamistavat. SFS 4642 Valaisinpylväät. Pintakäsittely D88 Taideteokset Koulupihalla oleva Kivimies-patsas suojataan puu-levyrakenteisella suojalla rakennustyön ajaksi. D9 ULKOPUOLISET RAKENTEET D91 Aidat ja kaiteet Uudet aidat asemapiirustuksen mukaan. D92 Ulkopuoliset portaat ja terassit Ei ole. D93 Muut rakennuksen ulkopuoliset rakenteet Ei ole. E POHJARAKENTEET E1 OLEVAT POHJARAKENTEET Ei ole.

18 18 E2 MAAKAIVANNOT Noudatetaan MaaRYL2010 luku 22 maarakentaminen Rakennusurakkaan kuuluu talotekniikan suunnitelmissa osoitettujen kaapeli-, viemäri- ja sadevesiviemärikaivantojen sekä salaojakaivantojen tekeminen. E21 Rakennuskaivannot Rakennesuunnitelmien mukaan. MaaRYL2010 luku 222 RIL Rakennuskaivanto-ohje E22 Syvennykset ja kuopat Ei ole. E23 Kanaalit Rakennusalueelle louhitaan tarvittavat viemäri- ja kaapelikanaalit. Kaapelikanaalit kaivannon leveys 600 mm ja syvyys 800 mm Noudatetaan MaaRYL2010 luku Sallittu mittapoikkeama mm vaakatasossa. Salaojakanaalit - kaivannon syvyys min. 800 mm E3 KALLIOKAIVANNOT Urakkaan kuuluu louhintaa 580 m3.

19 19 E4 TÄYTÖT Noudatetaan MaaRYL2010 luku 223 Täyttötyö RIL Pohjarakennusohjeet E41 Perustusten alustäytöt MaaRYL2010 luku 2232 Rakennusten täyttöjen tekeminen Perustusten alustäyttö soralla/murskeella rakennesuunnitelmien mukaan. Noudatetaan MaaRYL , luiskien kaltevuus rakennesuunnitelmien mukaan. Tiivistys 4 kn tärylevyllä 200 mm kerroksin vähintään 8 ajokertaa. Tiiveysvaatimus 95 % (90 %), parannettu Proctor. E42 Rakenteiden vierustäytöt Täyttö rakennesuunnitelmien mukaan käyttäen kerroksittain tiivistettävissä olevaa puhdasta, routimatonta ja vettä läpäisevää täyttösoraa, paksuus >400 mm. Noudatetaan MaaRYL ja 15:T2, tiiviysvaatimus 90 %. E43 Rakenteiden sisäpuoliset täytöt Rakennesuunnitelmien mukaan. MaaRYL2010 luku 2232 Rakennusten täyttöjen tekeminen RIL Rakennusten veden- ja kosteudeneristysohjeet E44 Kanaalien ja syvennysten täytöt Viemäri- ja vesijohto- sekä rumpukanaalien täyttö: alkutäyttö murske # 0-16 mm, paksuus 500 mm lopputäyttö tiivistettävissä olevilla kaivumailla Kaapelikanaalien täyttö: alkutäyttö suodatinhiekka, Kunnallisteknisten töiden yleinen työselitys 97 kuva 2609, rakeisuusalue 1, paksuus 200 mm lopputäyttö tiivistettävissä olevilla kaivumailla

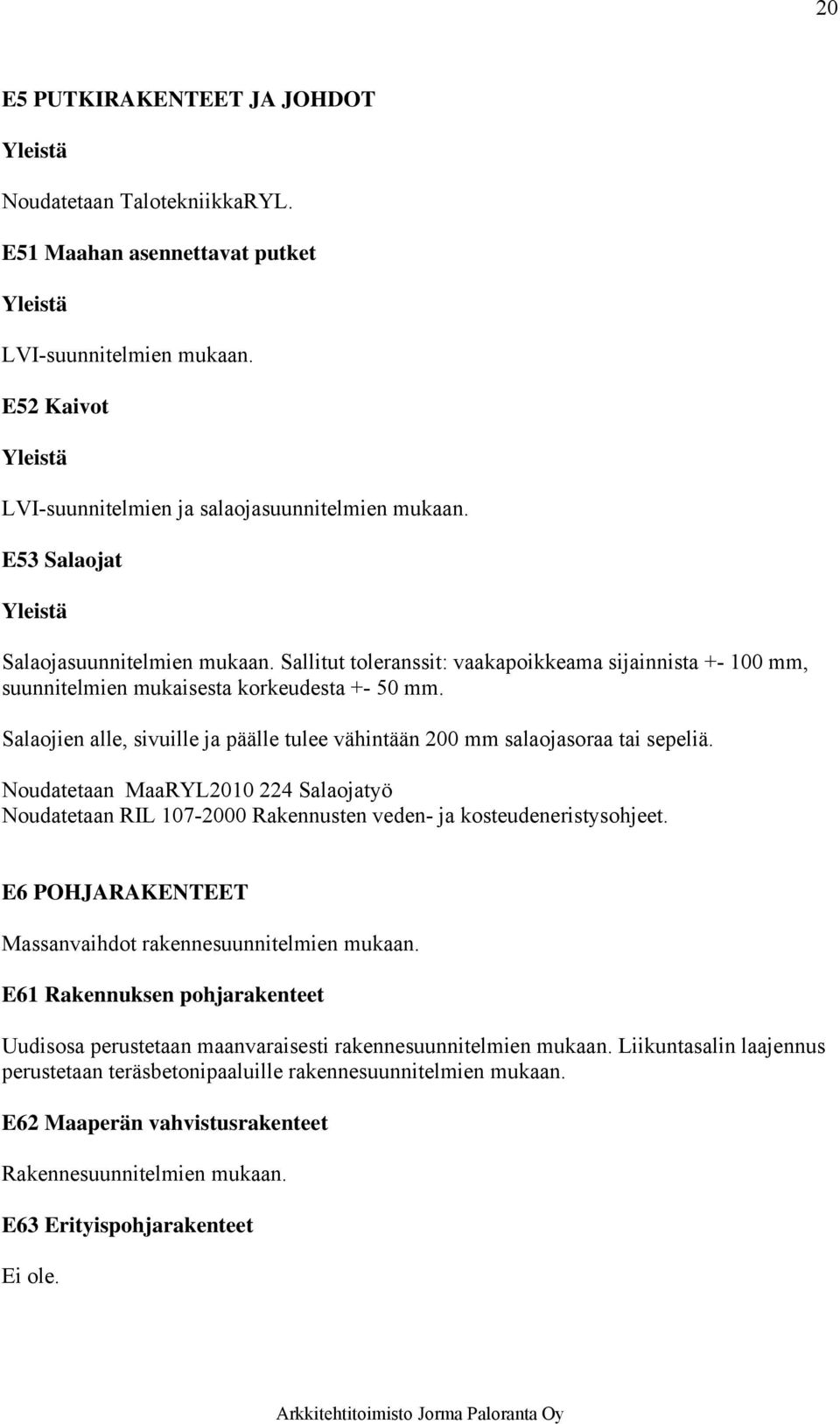

20 20 E5 PUTKIRAKENTEET JA JOHDOT Noudatetaan TalotekniikkaRYL. E51 Maahan asennettavat putket LVI-suunnitelmien mukaan. E52 Kaivot LVI-suunnitelmien ja salaojasuunnitelmien mukaan. E53 Salaojat Salaojasuunnitelmien mukaan. Sallitut toleranssit: vaakapoikkeama sijainnista mm, suunnitelmien mukaisesta korkeudesta mm. Salaojien alle, sivuille ja päälle tulee vähintään 200 mm salaojasoraa tai sepeliä. Noudatetaan MaaRYL Salaojatyö Noudatetaan RIL Rakennusten veden- ja kosteudeneristysohjeet. E6 POHJARAKENTEET Massanvaihdot rakennesuunnitelmien mukaan. E61 Rakennuksen pohjarakenteet Uudisosa perustetaan maanvaraisesti rakennesuunnitelmien mukaan. Liikuntasalin laajennus perustetaan teräsbetonipaaluille rakennesuunnitelmien mukaan. E62 Maaperän vahvistusrakenteet Rakennesuunnitelmien mukaan. E63 Erityispohjarakenteet Ei ole.

21 21 F RAKENNUSTEKNIIKKA F1 PERUSTUKSET Noudatetaan RunkoRYL Muottityö, 412 Raudoitus, 413 Betonointi, RakMK C2 Kosteus, RIL F11 Anturat Anturat tehdään teräsbetonista rakennesuunnitelmien mukaan. Perustusten betonointi aloitetaan vasta, kun peruskaivannot on tarkastettu ja hyväksytty. Perustuksia kylmänä vuoden aikana tehtäessä on huolehdittava siitä, että rakenteiden alle jäävät maakerrokset eivät pääse jäätymään. Perustusten halkaisueristykset esitetään rakennesuunnittelijan laatimissa piirustuksissa. RunkoRYL Betonipaalut, -anturat ja -perusmuurit pintojen laatu by 40 luokka 2 toleranssit paikallavalu: by 39, kohta 2, luokka 1 mitat ja raudoitukset rakennesuunnitelmissa F12 Perusmuurit RunkoRYL Betonipaalut, -anturat ja -perusmuurit pintojen laatu by 40 luokka 2 toleranssit paikallavalu: by 39, kohta 3, normaaliluokka, elementit: Valmisosarakentaminen, osa E, teräsbetonipalkit kohta 4.3, normaaliluokka mitat, raudoitukset ja eristykset rakennesuunnitelmissa Piirustuksissa on osoitettu rakennusosat, jotka puretaan perustuksineen. Liittymäkohdissa puretaan vanhaa sokkelia rakennustöiden edellyttämässä laajuudessa. F13 Alapohjat Uudet alapohjat tehdään maanvaraisina teräsbetonilaattoina rakennesuunnitelmien (rakennetyypit) mukaan. noudatetaan RunkoRYL , 23.46, 25.53, , ja 61.42

22 22 pintojen laatu by 40 luokka 2 toleranssit paikallavalu: by 39, kohta 5, normaaliluokka, lämmöneristyslevyjen saumat limittäin Olevia alapohjia puretaan piirustuksissa ja huoneselosteessa osoitetussa laajuudessa. Muualla alapohjia roilotetaan talotekniikan töiden edellyttämässä laajuudessa. Peruskorjattavan rakennuksen (1980-l) alapohjalaatta puhdistetaan ja tiivistetään seuraavasti: - entinen pinnoite ja tasoite poistetaan, alusta puhdistetaan harjaamalla ja desinfioidaan F 261 Kloriitti Forte desinfiointiaineella. - Ardex EP 2000-käsittely valmistajan ohjeen mukaan - tasoite - pinnoite huoneselosteen mukaan Käsittely ulotetaan seinän alaosaan 100 mm korkeuteen asti. Urakoitsijan on annettava tarjouksessaan yksikköhinta /m2, jota käytetään hyvitys- ja lisäveloitushintana, kun käsittelyn lopullinen laajuus päätetään työmaan alkuvaiheessa pidettävässä katselmuksessa. Kaikki läpiviennit tiivistetään Ardex 8+9 vesieristeellä ja vahvikekankaalla ilmatiiviiksi. F14 Alapohjan erityisrakenteet Ei ole. F2 RAKENNUSRUNKO F21 Väestönsuoja Olevan S1-luokan väestönsuojan varusteet entiset. Väestönsuojan lattiassa oleva sulkukaivo puhdistetaan orgaanisesta aineksesta ja desinfioidaan. Kaivon luukku tiivistetään kaasutiiviiksi. Suojaovi ja hätäpoistumistien luukku maalataan. F22 Kuilut Laajennusosan hissikuilu teräsbetonia rakennesuunnitelmien mukaan. Kuilu maalataan. Vanhan kouluun asennettavan kevythissin kuilu puu-/teräsrakenteinen hissitoimittajan ja rakennesuunnittelijan ohjeiden mukaan.

23 23 F23 Portaat Olevan Iv-konehuoneen teräsporras Teräsrakenteinen huoltoporras: leveys 900 mm 16 nousua, kokonaisnousu 2800 mm ritilälevyaskelmat Iv-konehuoneessa aukon reunoilla pystypinnakaide h=900 käsijohde 42 mm rst-putkea, muut teräsosat kuumasinkittyjä Porrasta varten tehdään aukko välipohjaan. Muut portaat arkkitehtipiirustusten, huoneselosteen ja rakennesuunnitelmien mukaan. noudatetaan RunkoRYL , ja RT Portaiden kaiteineen on täytettävä Suomen Rakentamismääräyskokoelman määräykset rakennusten huolto- ja käyttöturvallisuudesta. F24 Kantavat väliseinät Kantava ja jäykistävä seinä Oleviin kantaviin betoniseiniin ei tehdä rakenteellisia muutoksia lukuun ottamatta talotekniikan edellyttämiä läpivientejä. Peruskorjausosan kantaviin tiiliseiniin avataan uusia oviaukkoja. Seinässä olevat halkeamat korjataan, määrä huoneselosteen mukaan. Uudisrakennuksen kantavat seinät teräsbetonista rakennesuunnitelmien mukaan. pintakäsittely huoneselosteen mukaan tasoite teräsbetoni rakennesuunnitelman mukaan tasoite pintakäsittely huoneselosteen mukaan F25 Pilarit Betoni- ja teräspilarit rakennesuunnitelmien mukaan, pinnoitteena tasoite (betonipilarit) ja maalaus. F26 Palkit Palkit rakennesuunnitelmien mukaan, näkyviltä osin pinnoitteena maalaus. Betonipalkit

24 24 tasoitetaan ja maalataan. F27 Laatat Uudet väli- ja yläpohjat ontelolaatoista tai paikalla valettuina betonilaattoina rakennesuunnitelmien mukaan. Vanhan koulun puurakenteiseen välipohjaan tehdään kevythissin asentamisen edellyttämä aukko. F28 Tilaelementit Keittiön kylmätilat erillisen luettelon mukaan. F3 JULKISIVU F31 Ulkoseinät RunkoRYL 511 Puurunkotyö RunkoRYL 512 Puujulkisivutyö RunkoRYL 61 Lämmöneristys RunkoRYL 62 Ääneneristys RunkoRYL 731 Ulkomaalaus RIL Rakennusten veden- ja kosteudeneristysohjeet Piirustuksissa on osoitettu alueet, joilta puretaan ulkoseinärakenteet. Eri ulkoseinärakenteet on osoitettu arkkitehti- ja rakennepiirustuksissa. Olevien rakennusten seinien puu- ja tiiliverhous sekä lämmöneriste puretaan liitoskohdissa. Jäävä sisäkuori tasoitetaan ja maalataan. Vanhat ulkoseinät (ikkunoiden ja ovien liittymät, liittymät ala-pohjaan ja ylä-/välipohjaan), pilarien ja kantavien seinien liittymät ala- ja välipohjiin sekä kaikki laattojen läpi menevät läpiviennit tiivistetään ilmatiiviiksi. Tiivistyskäsittely: Peruskorjausosalla liittymät kantaviin väliseiniin, pilareihin, alapohjaan, välipohjaan ja yläpohjaan sekä läpivientien tiivistäminen tehdään vedeneristysmassalla ja vahvikenauhalla, ARDEX 8+9 ja ARDEX SK 12. Tiivistyskäsittely tehdään laattaan ja seiniin vähintään 50 mm leveänä kaistana. Ulkoseinän ja ikkunan liittymän tiivistys tehdään tyyppihyväksytyllä tiivistysnauhalla esim. Pro Clima Contega SL-tiivistysteipillä tai ARDEX STB tarranauhalla valmistajan kirjallisten ohjeiden (ks. liite 3) mukaisesti. Tarranauhan tarrapinta kiinnitetään ikkunakarmiin ja tarrapinta myös ikkunan pielessä ulkoseinän sisäpintaan. Seinän

25 25 tiivistyspinnoitteen ja tarranauhan rajakohta varmistetaan vesieristeellä. Ikkunaliittymän puhdistamisesta ja tiivistämisestä tulee tehdä mallisuoritus, joka hyväksytetään valvojalla ja tilaajan edustajalla. Työmaan alkuvaiheessa sovitaan huone, josta tehdään tiivistyskäsittelyn mallihuone. Urakoitsijan tulee mittaamalla osoittaa tiivistyskäsittelyn onnistuminen. Vasta hyväksytyn mallisuorituksen jälkeen saa tiivistyskäsittelyä jatkaa. F32 Ikkunat Säilytettävät ikkunat urakka-alueella kunnostetaan: korvausilma-aukot suljetaan ilmatiiviiksi, puuosat maalataan, tiivisteet uusitaan, heloitukset ja saranat huolletaan, ikkunoiden käynti tarkistetaan ja saranat säädetään. Uudet ja uusittavat ikkunat on merkitty pohjapiirustuksiin koodein. Uudet ikkunat ovat alumiiniprofiili- ja puu-alumiini-ikkunoita ikkunakaavioiden mukaan, peruskorjausosalla puuikkunoita. Liikuntasalin kahden ikkunan tilalle vaihdetaan savunpoistoikkuna. RT Puu- ja puualumiini-ikkunat ja niiden asennus Puu-alumiini-ikkunat Puu-alumiini-ikkunat ovat kolminkertaisia sisäänaukeavia MSE-ikkunoita, karmisyvyys mm, U-arvo vähintään 1,0 W/m2K. Ulkopuitteet ja -karmit pulverimaalattua alumiinia, väri ulkovärisuunnitelman mukaan, ks. ikkunaseloste. Lasien laatuluokka II tai Float-lasia, sisäpuitteiden umpiolasit 2-lasisia, välilistat 12 mm. Alumiiniosien maalaus vähintään Valmistajan on toimitettava rakennuttajan hyväksyttäväksi malli-ikkuna ennen lopullisen tilauksen tekemistä. Sisäikkunat kiinteitä puuikkunoita, ks. ikkunakaaviot. Ikkunoiden asennus-/tilkeraot tiivistetään akustisella massalla siten, että viereisen oven db-arvon mukainen ääneneristys saavutetaan myös ikkunan osalta. Vesipellit muovipinnoitettua 0,6 mm peltiä, RT Rakennuksen suojapellitykset. Urakoitsija toimittaa rakennuttajalle 5 kpl ikkunoiden irtopainikkeita. Karmin ja kiinnityssoiron väli tiivistetään sisältäpäin lukien seuraavasti: tiivistyskäsittely peruskorjausosalla elastinen saumamassa

26 26 polyuretaanivaahto 2-komponenttisaumamassa IP01-IP02 noudatetaan RunkoRYL ja ikkunoiden täytettävä RT yleisvaatimukset ja ilmanpitävyyden, sateenpitävyyden ja tuulenpaineen kestävyyden täytettävä vähintään luokan 2 vaatimukset Karmit ja puitteet laatuluokka V, SFS 4433 RT RT tyyppi MSE karmit liimataan vähintään kolmesta osasta kieroutumisen estämiseksi karmit ja puitteet maalauskäsitellään tehtaalla alumiiniosat pulverimaalataan ulkovärityssuunnitelman mukaisiksi tiivisteet silikonisia putkitiivisteitä, ulkopuitteen tiivisteen yläosaan 100 mm tuuletusväli Lasitus lasi RT Puuikkunan lasitus yksinkertaisella lasilevyll, RT Puu- ja puualumiini.ikkunat ja niiden asennus paksuus ruutukoon mukaan RT noudattaen umpiolasien laatu RT Rakennuslasit, tasolasit umpiolasit tiivistetään ja kiinnitetään valmistajan ohjeita ja SFS 5462 INSTA 170 sekä SFS 5463 INSTA 171 ohjeita noudattaen lasilistoitus valmistajan vakioratkaisua käyttäen ikkunoissa, joiden alareuna on < 700 mm lattiasta, käytetään karkaistua turvalasia ikkunakaavioissa määrätyissä ikkunoissa auringonsuojalasi Pilkington Suncool HP Neutral 70/40, auringonsuojapinnoite elementin sisällä Heloitus saranoiden, salpojen ja kytkinhelojen määrän ja sijoituksen oltava RT mukainen ikkunavalmistajan vakioheloitus tuuletusikkunat varustetaan pitkäsalvalla, kiinteällä painikkeella sekä lapsiturvallisella avautumisrajoittimella Kiinnitys ja tilkitseminen karmin kiinnityskohtien lukumäärä ja sijoitus RT mukaan ruuvit peitetään karmitulpilla Listoitus tehdasmaalattu vuorilista RT Pellitys vesipellit RunkoRYL / Ohut- ja muotolevytyöt sekä RT mukaan

27 27 Alumiini-ikkunat Karmit ja puitteet lämpökarkaistua pulverimaalattua alumiinia, kiinnitys runkoon liitoskappaleilla ja kumitiivisteillä, käyntivälien tiivistys vähintään 2 EPDM-kumitiivistettä. Profiilien maalaus ulkopuolelta vähintään ja sisäpuolelta vähintään Profiilien liitokset varmistetaan elastisella massalla. Lasit umpiolasielementtejä, lasien paksuus vähintään 4 mm, välilistat 12 mm, anodisoidut. Tilkitseminen sisältäpäin lukien seuraavasti: elastinen saumamassa polyuretaanivaahto 2-komponenttisaumamassa Vesipellit muovipinnoitettua 0,6 mm peltiä, RT Rakennuksen suojapellitykset. Alumiini-ikkunat ikkunoiden täytettävä RT yleisvaatimukset ja ilmanpitävyyden, sateenpitävyyden ja tuulenpaineen kestävyyden täytettävä vähintään luokan 2 vaatimukset Karmit ja puitteet alumiinikarmit ja puitteet pulverimaalataan tehtaalla ulkopuoliset osat pulverimaalataan ulkovärityssuunnitelman mukaisesti Lasitus umpiolasien laatu RT kohdan 2.1 mukainen umpiolasit tiivistetään ja kiinnitetään valmistajan ohjeita ja SFS 5462 INSTA 170 sekä SFS 5463 INSTA 171 ohjeita noudattaen lasilistoitus valmistajan vakioratkaisua käyttäen ikkunoissa, joiden alareuna on < 700 mm lattiasta, käytetään karkaistua turvalasia ikkunakaavioissa määrätyissä ikkunoissa auringonsuojalasi Pilkington Suncool HP Neutral 70/40 Heloitus saranoiden, salpojen ja kytkinhelojen määrän ja sijoituksen oltava RT tai RT mukainen tuuletusikkunat varustetaan pitkäsalvalla, kiinteällä painikkeella sekä lapsiturvallisella avautumisrajoittimella Kiinnitys ja tilkitseminen karmin kiinnityskohtien lukumäärä ja sijoitus RT mukaan ruuvin reiät peitetään karmitulpilla Listoitus tehdasmaalattu vuorilista RT

28 28 Pellitys vesipellit RunkoRYL / Ohut- ja muotolevytyöt sekä RT mukaan Sisäikkunat Sisäikkunat ikkunakaavioiden ja erikoispiirustusten mukaan kiinteitä puu- ja alumiiniprofiiliikkunoita, umpiolasilementit. F33 Ulko-ovet Noudatetaan RunkoRYL 52 Ovi- ja ikkunatyö Ulko-ovien koot, rakenne, lukitus, heloitukset ja pysäyttäjät ym. selviävät ovien kaaviopiirustuksista. Sähköinen lukitus sähkösuunnitelmien ja ovikaavioiden mukaan. Lukot kuuluvat rakennusurakkaan. Lukot järjestetään sarjoihin ja alasarjoihin rakennuttajan määräämällä tavalla, avain Abloy Sento, lukot sarjoitetaan oppilaitoksen käytössä olevan sarjan mukaisesti. Urakoitsija toimittaa 2 kpl avaimia kutakin lukkoa kohti sekä lisäksi 5 kpl yleisavaimia. RT (SFS 4434) Ovet, puuta, laatuvaatimukset RT Puuovet RT Puuovi, varmuus- ja käyttölukon upotus RT Puuovi, käyttölukon upotus Ovien ääneneristys RakMK C 5 mukainen. F34 Julkisivun täydennysosat Sisääntulokatokset ja terassit arkkitehti- ja rakennepiirustusten mukaan. Talotikkaat polttomaalattua, sinkittyä terästä viranomaisten määräysten mukaan, ks. julkisivupiirustukset ja vesikattopiirustus. F4 YLÄPOHJARAKENTEET F41 Yläpohjat Peruskorjausosan vesikate aluskatteineen uusitaan. Olevia vesikatto- ja räystäsrakenteita puretaan asiakirjojen osoittamassa laajuudessa.

29 29 Vesikatolle rakennetaan liittymäkohdissa tarvittavat vastakallistukset ja kattovesien johtamisreitit, ks. arkkitehti- ja rakennepiirustukset. Peruskorjausosan yläpohjaan asennetaan lisälämmöneristys puhallusvillaa 100 mm. Ullakkotilojen palo-osastoinnit ja luokkavaatimukset on osoitettu vesikattopiirustuksessa. RunkoRYL 511 Puurunkotyö RunkoRYL 55 Levytyö RunkoRYL 61 Lämmöneristys RunkoRYL 631 Vaipan vedeneristys RunkoRYL 65 Palosuojaustyö Kattoliitto, Toimivat katot 2013 Yläpohjat rakennesuunnitelmien mukaan. Vesikatteena on muovipinnoitettu, konesaumattu pelti, asennus rakennesuunnitelmien ja valmistajan ohjeiden mukaan. F42 Räystäät Laajennusosan ja katosten räystäät ARK- ja RAK-piirustusten mukaan, Olevat räystäät maalataan. Sadevesikourut muovipinnoitettua teräs- tai alumiinipeltiä, puolipyöreä, saumattomat, ulkopuoliset kannakkeet, tyyppi hyväksytettävä rakennuttajalla. Kourujen mitoitus RT , Metalliset sadevesijärjestelmät mukaan. F43 Yläpohjavarusteet Syöksytorvet polttomaalatusta tuubiputkesta, alastuloissa liukulähtö, ulkopuoliset kannatuskoukut, mitoitus RT , Metalliset sadevesijärjestelmät, mukaan. Syöksytorvet johdetaan suoraan sadevesikaivoihin, kaivojen paikat ao. suunnitelmien mukaan. Kaikkien suoraan rännikaivoihin liitettävien syöksytorvien alaosassa ruuvikiinnitteinen huoltoluukku. Vesikaton varusteet vesikattopiirustuksen ja viranomaismääräysten mukaan. Peruskorjausosan vesikattovarusteet uusitaan. Vanhan koulun vesikattovarusteet entiset.

30 30 RT Vesikaton turvavarusteet F44 Kattoikkunat Ei ole. F45 Kattokonehuoneet Entisessä iv-konehuoneessa tehdään koneiden ja kanaviston uusimisen edellyttämät toimenpiteet. Uusi iv-konehuone arkkitehti- ja rakennesuunnitelmien mukaan. F46 Ulkotasot ja terassit Sisäänkäyntitasot, portaat ja luiskat arkkitehti- ja rakennepiirustusten mukaan. F5 TÄYDENTÄVÄT SISÄOSAT F51 Sisäovet Ovien koot, rakenne, helotukset ja pysäyttäjät ym. selviävät ovien kaaviopiirustuksista. Sisäovet ovat pääosin laminaattipintaisia ovia. Peruskorjausosalla ovet, joihin ei työpohjapiirrokseen ole merkitty tunnusta, säilytetään. Ovien käynti tarkistetaan, saranat ja lukot voidellaan, heloitukset huolletaan. Ovien asennus-/tilkeraot tiivistetään akustisella massalla siten, että oven db-vaatimus täyttyy myös liittymän osalta. Kaikki ovet, joiden auetessa läheinen seinä tai muu vastaava pinta tai ovi voi vahingoittua varustetaan kumisella pysäyttäjällä. Pysäyttäjät pyritään kiinnittämään yleensä seinäpintoihin, tyyppi ja paikat määritetään työmaalla. Kaikkien tilojen oviin asennetaan huonenumerot ja tilan nimi muovisilla mustilla tarrairtonumeroilla/-kirjaimilla, korkeus 40 mm. Wc-oviin asennetaan lisäksi tarramuoviset symboliopasteet. Ovien nimikyltit tilaajan erillishankinnassa. Ilmastointisuunnitelmissa osoitettuihin oviin asennetaan korvausilmasäleiköt (RU). Heloitus, sulkijalaitteet, lukot yms. ks. oviselosteet. Lukot kuuluvat rakennusurakkaan. Lukot järjestetään sarjoihin ja alasarjoihin rakennuttajan määräämällä tavalla, avain Abloy Sento.

31 31 SO01-SO03 noudatetaan SisäRYL / Ovi- ja ikkunatyö sekä RT Puuovet puuosien laatu RT luokan V mukainen karmit liimataan vähintään kolmesta osasta kieroutumisen estämiseksi karmin kiinnityskohtien lukumäärä ja sijoitus SFS 5823 mukaan märkätilojen ovissa karmin alapää jätetään irti lattiasta kynnyksen korkeuteen, alapään sauma tiivistetään silikonimassalla peitelistojen saumat työstetään jiiriin. SisäRYL 52 Ovi- ja ikkunatyö RT Puuovi, varmuus- ja käyttölukon upotus RT Puuovi, käyttölukon upotus RT Puuovi, välioven lukon upotus RT Puuovet Osastoivat ovet tehdään oviselosteen mukaan, Ovilistoitukset metalliovissa ja lujitemuoviovissa pulverimaalattuja alumiinilistoja, puuovissa tehdasmaalatut puulistat. Alumiinilistojen kiinnitys ruuvein, ruuvien väri listan mukainen. Puulistojen kiinnitys kannattomilla nauloilla, nurkat sahataan jiiriin. Listojen ja seinän rajakohta kitataan ja maalataan. Säilytettävien ovien listoitukset maalataan. Heloitus, sulkijalaitteet, lukot yms. ks. oviselosteet. Poistumistieovissa viranomaisten määräysten mukaiset lukot, lukkotoimittajan on tarkistettava oviselosteissa määrätyt tyypit. Lukot järjestetään sarjoihin ja alasarjoihin rakennuttajan määräämällä tavalla, lukitussuunnitelman teko kuuluu rakennusurakkaan. Lukitussuunnitelma on hyväksytettävä rakennuttajalla ennen tilaamista. Lukkojen teljen vastakolojen on oltava ns. taskullisia (rst) ettei metallikarmiputkeen ja näkyvää reikää tai puukarmissa paljasta puupintaa jää näkyviin. Urakoitsija toimittaa 2 kpl avaimia kutakin lukkoa kohti sekä lisäksi 5 kpl yleisavaimia Metalliovet Ks. ovikaaviot ja erikoispiirustukset. RT Osastoiva ovi A 60 ja A 120 Heloitukset ovikaavioiden mukaan, kumiset lasitustiivisteet. Lukot sovitetaan paikalleen tehtaalla. Kaikissa metalliovissa käytetään karkaistua turvalasia. Palo-ovien alakattojen yläpuoliset osat tehdään teräsranka-kipsilevy rakenteisina ja eristetään mineraalivillalla siten, että saavutetaan riittävä palonkestoaika.

32 32 Erikoisovet Taite-/paljeovet huoneselosteen ja ovikaavioiden mukaan. Käytettävät tyypit on hyväksytettävä rakennuttajalla ennen tilausta. Valmistusmitat on urakoitsijan tarkistettava työmaalla. Laajennusosalle asennetaan piirustuksissa osoitettuihin paikkoihin liukupalo-ovet EI- 120, ks. ovikaaviot. Siirtoseinät pohjapiirroksessa osoitettuihin paikkoihin. Käytettävät tyypit on hyväksytettävä rakennuttajalla ennen tilausta, tyyppi esim. FP-Siirtoseinä. Pohjapiirroksissa ja huoneselosteessa osoitetuissa tiloissa tilanjakajina siirtoseinät. Siirtoseinät laminaattipintaisia, äänieristysvaatimus 50 db, lukkorunko Abloy 4190, käyntiovissa uppopainike, lattiakisko, varastointi pohjapiirroksen mukaan. Aukkomitat laskentaa varten on esitetty huoneselosteessa. Valmistusmitat on tarkistettava työmaalla. Siirtoseinien yläosat ja telakointipisteiden kannatus tehdään seinien paino huomioon ottaen siirtoseinävalmistajan ja rakennesuunnittelijan ohjeiden mukaan. Rakenne ei saa taipua. F52 Kevyet väliseinät Väliseinät ovat pääosin muurattuja tiiliseiniä (MRT 130, NKH 130), osittain levyrakenteisia maalattuja seiniä. Ks. pohja- ja erikoispiirustukset sekä rakennesuunnitelmat. Lasiväliseinät pohja- ja erikoispiirustusten mukaan. Käytettävä järjestelmä ja valmistajan toteutuspiirustukset on hyväksytettävä rakennuttajalla ennen valmistuksen aloittamista. : noudatetaan SisäRYL , ja ja RunkoRYL / Levytyö sekä levyvalmistajan asennusohjeita sisäverhouslevytyksen rakentamistoleranssit SisäRYL 2000 taulukon 55:T15 luokan 2 mukaisesti levyjen kiinnitys fosfatoiduilla ruuveilla levysaumat tasoitetaan levyvalmistajan ohjeiden mukaan paperista saumanauhaa käyttäen F53 Alakatot Peruskorjausosalla olevat alakatot puretaan. Sisäkattotyypit on esitetty huonetiloittain huoneselosteessa. Pääurakoitsijan on yhdessä sähköurakoitsijan kanssa varmistettava valaisimien ja alakattojärjestelmien yhteensopivuus ennen alakattotyön aloittamista sekä tehtävä valaisimen malliasennus heti alakattotyön alkuvaiheessa. Kaikki alakattojen yläpuoliset betoni- ja levypinnat maalataan pohjamaalilla, ks. käsittelyyhdistelmä 310.

33 33 SisäRYL 78 Alakattotyö F54 Korokelattiat Näyttämön koroke rakenne- ja arkkitehtisuunnitelmien mukaan. F55 Yhtenäispinnat Ei ole. F56 Kulkurakenteet Ullakkotilaan kulkureitit iv-kanavien huoltoa varten, 4 kpl 98x45 lankkua vierekkäin, laskennassa yksi reitti ullakkotilan pituudelta.. F57 Hormit, kanavat, tulisijat Piirustuksiin merkityt hormit tehdään muurattuina tai levyrakenteisina hormeina. F57 Hoitotasot Ei ole. F6 SISÄPINNAT F61 Seinäpinnat Olevat laatoitukset poistetaan, alusta tasoitetaan. Sisäseinien pintarakenteet ja -päällysteet on esitetty huonetiloittain huoneselostuksessa ja erikoispiirustuksissa. Sisäseinät ovat tasoitettuja tiili-, betoni- ja kipsilevypintoja. Levyt kiinnitetään aina ruuvein. Rakennusurakoitsija tiivistää kaikki huoneiden välisten seinien läpiviennit akustisella massalla siten, että seinän db-arvo saavutetaan. Näkyviin jäävät tiili- ja betonipinnat tasoitetaan ja maalataan. Huoneselosteessa osoitetut pinnat ovat puhtaaksi muurattuja, maalaus. Levyseinät pintakäsitellään valmistajan ohjeen mukaan, tasoitetaan ja maalataan.

34 34 Kaikki maalattujen sisäseinien ulkonurkat suojataan jauhemaalatulla alumiinikulmalistalla 40 x 40 mm 2000 mm korkeuteen. Profiili-ikkunoiden ikkunapenkkien reunat suojataan rst-kulmalistalla 40x40 mm. Sisäseinien laatoitus Valmiin laatoituksen tasaisuuspoikkeama taulukko SisäRYL 74:T1, luokka 1. Huoneselostuksessa on mainittu laatoitettavat tilat ja laatoitusten määrät. Sisäpuoliset laatoitukset tehdään SisäRYL 39.2 ja valmistajan ohjeiden mukaan. Levyseinien ruuvien kannat kitataan ja saumat tasoitetaan. Laattoina käytetään värillisiä keraamisia laattoja, värit ja tyypit värityssuunnitelman mukaan, näkyviin jäävät reunat reunalasitettuja laattoja. Huoneselosteessa laatoitettavaksi määrätyt tilat laatoitetaan lattiasta kattoon, alakatollisissa tiloissa vähintään 1 laattarivi ohi alakaton reunan ellei toisin ole määrätty. Laatoitettava pinta jaetaan liikuntasaumoilla laatoitustyön yleisten ohjeiden mukaisesti. Laattojen kiinnitys ja saumaus valmistajan ohjeiden mukaan. Seinien tasaisuuspoikkeama luokka 2. Kalusteisiin liittyvät laattasaumat, laatoituksen nurkkasaumat ja laatoituksen lävistävät juurisaumat tiivistetään silikonikitillä. Nurkat ja lattian rajat saumataan homesuojatulla saniteettisaumamassalla. Laatoitukset tehdään kaikilla pinnoilla symmetrisesti. ½-laattaa pienempiä laattoja ei yleensä saa käyttää. Näkyviin jäävissä sivuissa on aina oltava reunalasitus. Laatoitukset päätetään rajoittavia ja läpäiseviä laitteita vasten tiivisti ja tasaisesti sovittaen. Sauma tiivistetään saumausmassan värisellä silikonikitillä (n. 3 mm). Putkien ympärille asennetaan kromatut messinkipeitelevyt (hankinta PU, asennus RU), kiinnitys liimaavalla silikonikitillä. Laatoitusta tulee seuraaviin kohtiin: - huoneselosteessa ja erikoispiirustuksissa määrätyt seinäpinnat - pesu- ja kaatoaltaiden tausta 900 mm levyisenä ja 1200 mm korkuisena alueena, jos altaan reunan etäisyys on nurkassa 300 mm lähempänä tulee laatoitus myös sivuseinään 600 mm levyisenä ellei huoneselosteessa ole toisin määrätty - pesupöytien ja liesien yläpuolinen seinä yläkaappiin asti tai, ellei yläkaappia ole, 500 mm korkeuteen, ellei huoneselosteessa tai erikoispiirustuksissa ole toisin määrätty - työpöytien yläpuoliset seinät huoneselosteessa tai erikoispiirustuksissa osoitetuissa tiloissa - laatoitettavissa seinissä olevat ikkunapenkit ja ikkunoiden ja ovien pielet Käytettävät laatat: Urakoitsija esittää urakkatarjoukseensa sisältyvät laattatyypit sekä laattavalmistajan / toimittajan. Laattatyyppien tulee vastata laskenta-asiakirjoissa esitettyjä periaatteita ja

35 35 tarkasti värityssuunnitelman mukaisia kokoja ja värejä. Laattatyypeistä on esitettävä mallikappaleet rakennuttajan ja arkkitehdin hyväksyttäväksi ennen tilausta. noudatetaan MaalausRYL Tasoitetyö sekä 73 / Maalaus- ja seinänpäällystetyö sekä SisäRYL ja RT Tasaisuuden mittaus ja RT Rappaus, laastit ja niiden valinta, sekä RT Sisäseinien ja -kattojen tasoitus tasoitetun seinän tasaisuuden oltava MaalausRYL 2001 taulukon 72:T1 luokan 1 mukainen maalattavilla seinillä tasoitettava pinta esioikaistaan, hiotaan ja puhdistetaan huolellisesti roiskeista, pölystä ym. liasta kaikki maalattavat kipsilevypinnat ylitasoitetaan pohja- ja pintatasoitteet levitetään tasoitettaville seinäpinnoille teräslastalla valmistajan enimmäiskerrospaksuuksia noudattaen pohjatasoituksen jälkeen tehdään välihionta pintatasoite levitetään teräslastalla pystysuunnassa, jonka jälkeen tehdään valmiiksihionta pintatasoituksen suunnassa missä tasoitettava pinta on suuren epätasaisuuden vuoksi rapattava, on rappaus lisäksi tasoitettava tasoitepintaa vastaavaksi kaikki tasoitepinnat on hiottava kevyesti ennen maalausta maalaustyö tehdään telalla pystysuunnassa maalauksen rajaukset RT noudattaen Laatoitettu seinäpinta kiiltävä-/himmeälasitteiset kaakelilaatat, värit ja kuviointi värityssuunnitelman mukaan, kiinnitys vedenkestävällä laastilla valmistajan ohjeiden mukaan saumaus valmistajan ohjeiden mukaan vedeneriste, lattian vedeneristeen kanssa yhteensopiva sertifioitu vedeneristysjärjestelmä o noudatetaan SisäRYL Laatoitus sekä 63 Vedeneristys ja 64 Saumaus o laatoitetun seinän tasaisuusvaatimus SisäRYL 2000 taulukon 74:T1 luokan 2 mukaan o laatoituksen sisäkulmat ja liittyminen lattialaatoitukseen saumataan saumalaastin värisellä elastisella, homesuojatulla saumausmassalla Maalattu betoniseinäpinta, maalattu ja tasoitettu tiiliseinäpinta, tasoitus kahteen kertaan ylitasoitus pohjatasoitteella ylitasoitus pintatasoitteella maalaus vesiohenteisella dispersiomaalilla maalinvalmistajan ohjeiden mukaan, värisävy ja kiiltoaste maalaustyöselosteen ja värityssuunnitelman mukaan Alakattojen yläpuoliset seinäpinnat pohjamaalataan.

36 36 F62 Kattopinnat Pintarakenteet huoneselosteen mukaan. Tasoitus noudatetaan MaalausRYL / Tasoitetyö, 73 / Maalaus- ja seinänpäällystetyö sekä RT tasoitetun katon tasaisuuden oltava SisäRYL 2000 taulukon 72:T2 luokan 1 mukainen maalattavilla katoilla tasoitettava pinta esioikaistaan, hiotaan ja puhdistetaan huolellisesti roiskeista, pölystä ym. liasta pohja- ja pintatasoitteet levitetään tasoitettaville kattopinnoille valmistajan enimmäiskerrospaksuuksia noudattaen ruiskutasoitettaville kattopinnoille pintatasoite levitetään ruiskulla ja jätetään ruiskupinnaksi sileäksi tasoitettaville kattopinnoille pintatasoite levitetään teräslastalla kohtisuoraan ikkunaseinää vasten, jonka jälkeen tehdään valmiiksi hionta pintatasoituksen suunnassa maalaustyö tehdään telalla kohtisuoraan ikkunaseinää vasten maalauksen rajaukset RT noudattaen Maalattava katto tasoitettavat kattopinnat huoneselosteen mukaan kerran ylitasoitus pohjatasoitteella kerran ylitasoitus pintatasoitteella maalaus vesiohenteisella dispersiomaalilla maalinvalmistajan ohjeiden mukaan, värisävy ja kiiltoaste huoneselosteen mukaan Työohjeet Ympäröivät rakenteet, ikkunat ja ovet on suojattava roisketasoitustöiden ajaksi. Pääurakoitsija vastaa suojauksen asianmukaisuudesta. Akustointiverhoukset Peruskorjausosalla olevat akustoverhoukset liimoineen ja liikuntasalin rimoituksineen poistetaan. Liimattavat akustoverhoukset huoneselosteen mukaan. F63 Lattiapinnat Lattioiden pintamateriaalit on osoitettu huoneselosteessa. Pinnoitteina käytetään homogeenista PUR-käsiteltyä 2 mm muovimattoa, kvartsivinyylilaattaa ja kuivapuristelaattoja, vahvuus 8 10 mm. Pintalattiat on tehtävä siten, että valmiin lattiapinnan korkeusasema on kuivapuristelaattalattioissa ja muovimattolattioissa sama. Kuivapuristelaatat asennetaan aina 100 % tartunnalla.
