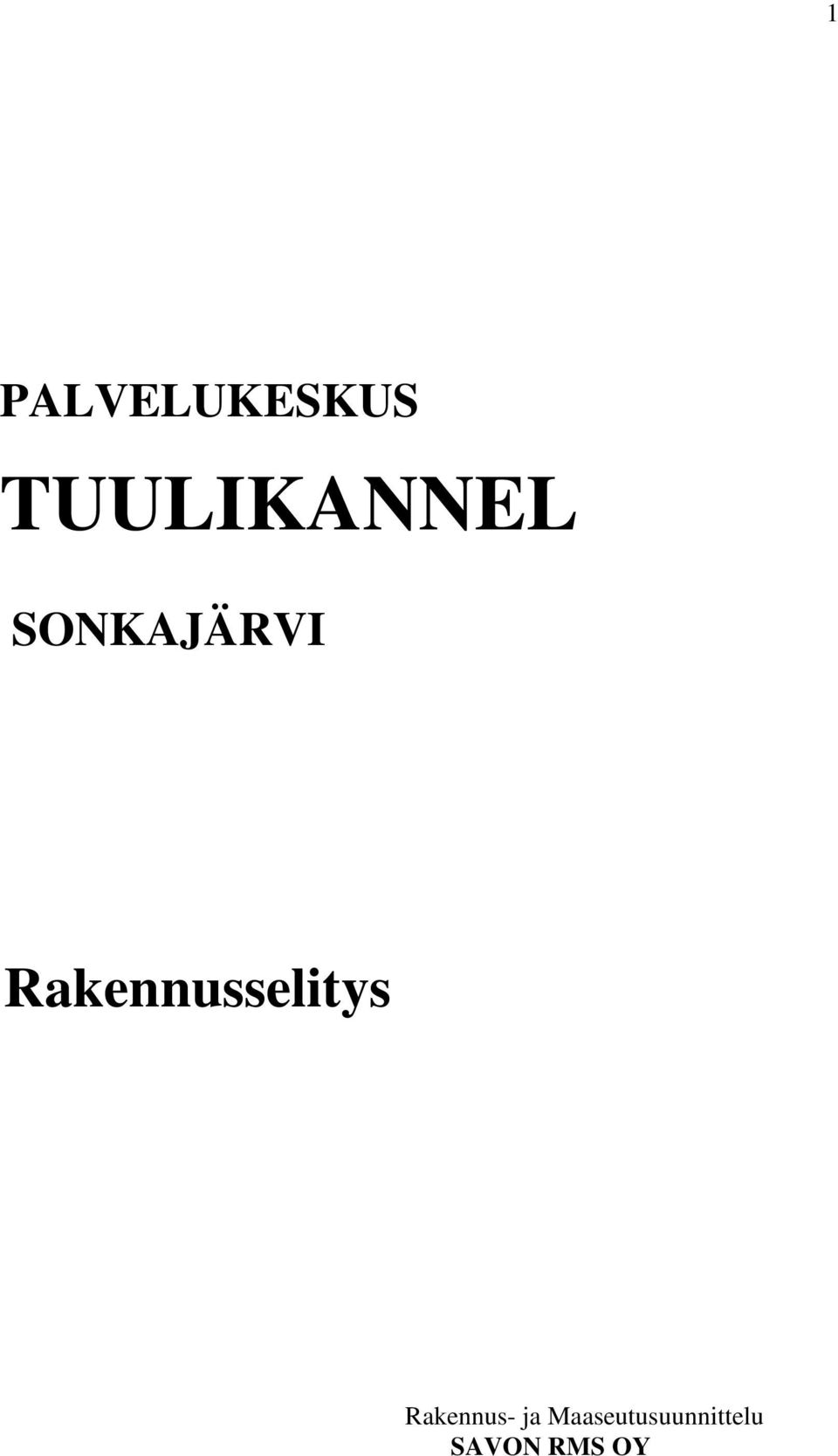

1 1 PALVELUKESKUS TUULIKANNEL SONKAJÄRVI Rakennusselitys Rakennus- ja Maaseutusuunnittelu SAVON RMS OY

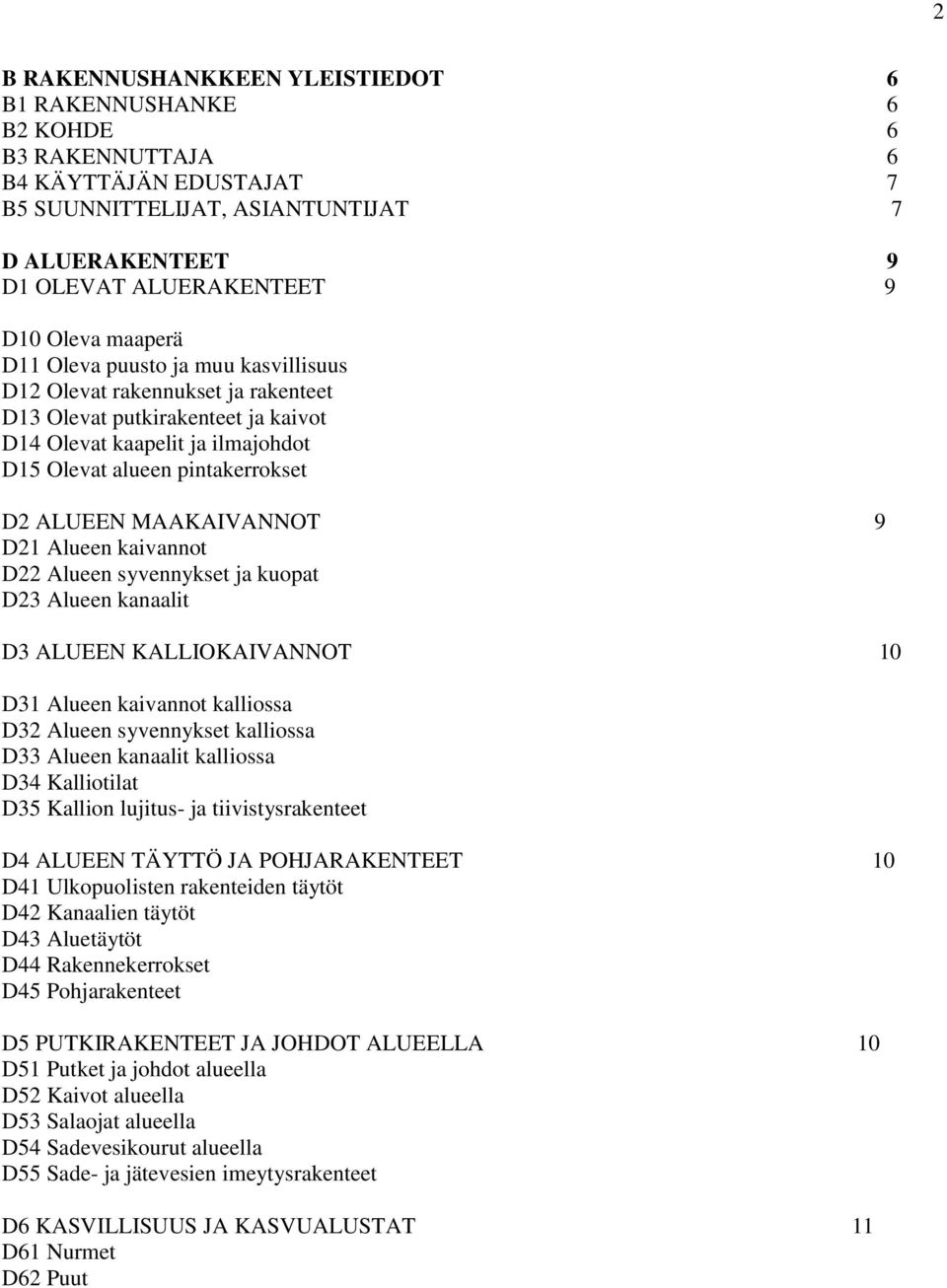

2 2 B RAKENNUSHANKKEEN YLEISTIEDOT 6 B1 RAKENNUSHANKE 6 B2 KOHDE 6 B3 RAKENNUTTAJA 6 B4 KÄYTTÄJÄN EDUSTAJAT 7 B5 SUUNNITTELIJAT, ASIANTUNTIJAT 7 D ALUERAKENTEET 9 D1 OLEVAT ALUERAKENTEET 9 D10 Oleva maaperä D11 Oleva puusto ja muu kasvillisuus D12 Olevat rakennukset ja rakenteet D13 Olevat putkirakenteet ja kaivot D14 Olevat kaapelit ja ilmajohdot D15 Olevat alueen pintakerrokset D2 ALUEEN MAAKAIVANNOT 9 D21 Alueen kaivannot D22 Alueen syvennykset ja kuopat D23 Alueen kanaalit D3 ALUEEN KALLIOKAIVANNOT 10 D31 Alueen kaivannot kalliossa D32 Alueen syvennykset kalliossa D33 Alueen kanaalit kalliossa D34 Kalliotilat D35 Kallion lujitus- ja tiivistysrakenteet D4 ALUEEN TÄYTTÖ JA POHJARAKENTEET 10 D41 Ulkopuolisten rakenteiden täytöt D42 Kanaalien täytöt D43 Aluetäytöt D44 Rakennekerrokset D45 Pohjarakenteet D5 PUTKIRAKENTEET JA JOHDOT ALUEELLA 10 D51 Putket ja johdot alueella D52 Kaivot alueella D53 Salaojat alueella D54 Sadevesikourut alueella D55 Sade- ja jätevesien imeytysrakenteet D6 KASVILLISUUS JA KASVUALUSTAT 11 D61 Nurmet D62 Puut

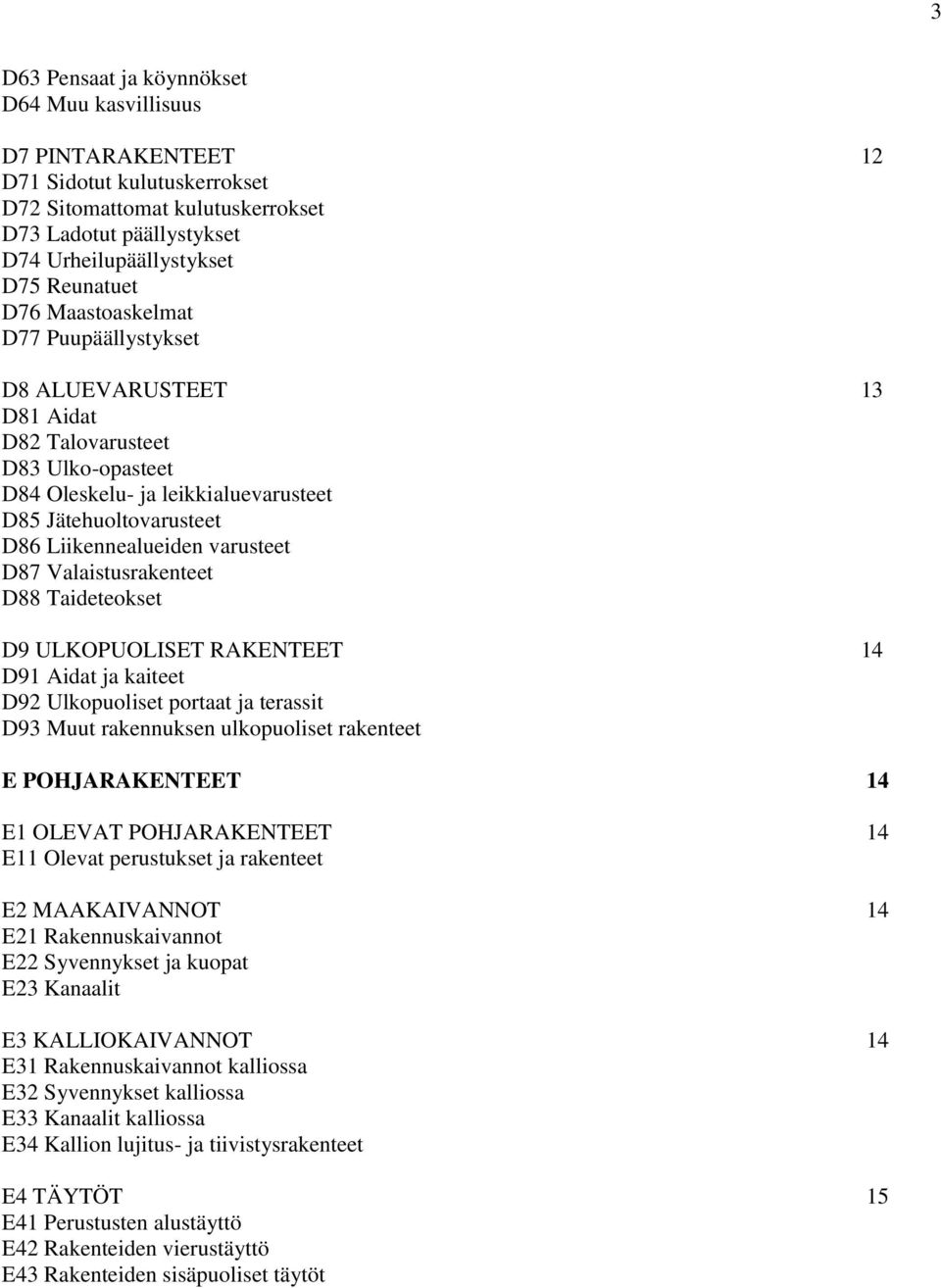

3 3 D63 Pensaat ja köynnökset D64 Muu kasvillisuus D7 PINTARAKENTEET 12 D71 Sidotut kulutuskerrokset D72 Sitomattomat kulutuskerrokset D73 Ladotut päällystykset D74 Urheilupäällystykset D75 Reunatuet D76 Maastoaskelmat D77 Puupäällystykset D8 ALUEVARUSTEET 13 D81 Aidat D82 Talovarusteet D83 Ulko-opasteet D84 Oleskelu- ja leikkialuevarusteet D85 Jätehuoltovarusteet D86 Liikennealueiden varusteet D87 Valaistusrakenteet D88 Taideteokset D9 ULKOPUOLISET RAKENTEET 14 D91 Aidat ja kaiteet D92 Ulkopuoliset portaat ja terassit D93 Muut rakennuksen ulkopuoliset rakenteet E POHJARAKENTEET 14 E1 OLEVAT POHJARAKENTEET 14 E11 Olevat perustukset ja rakenteet E2 MAAKAIVANNOT 14 E21 Rakennuskaivannot E22 Syvennykset ja kuopat E23 Kanaalit E3 KALLIOKAIVANNOT 14 E31 Rakennuskaivannot kalliossa E32 Syvennykset kalliossa E33 Kanaalit kalliossa E34 Kallion lujitus- ja tiivistysrakenteet E4 TÄYTÖT 15 E41 Perustusten alustäyttö E42 Rakenteiden vierustäyttö E43 Rakenteiden sisäpuoliset täytöt

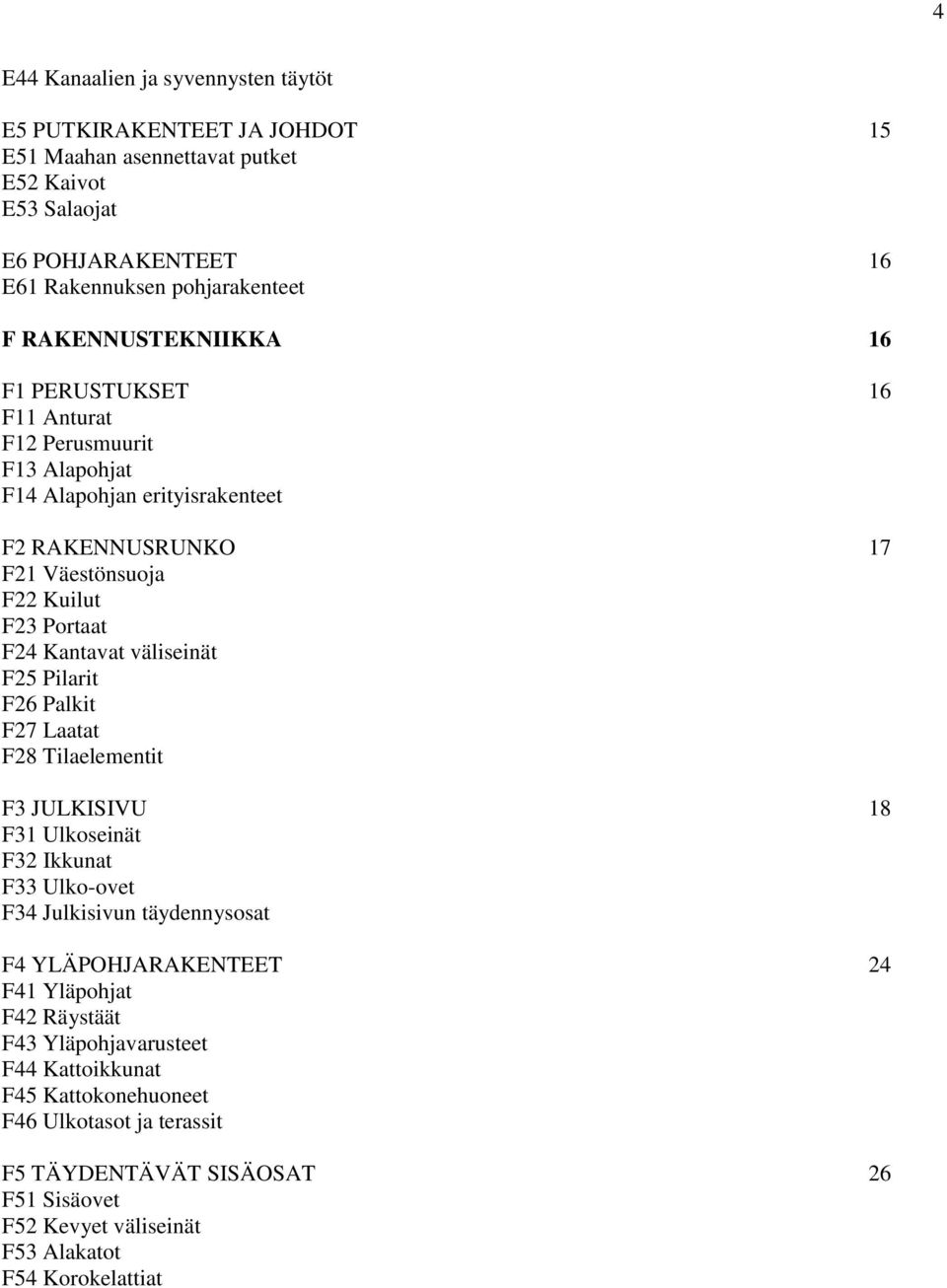

4 4 E44 Kanaalien ja syvennysten täytöt E5 PUTKIRAKENTEET JA JOHDOT 15 E51 Maahan asennettavat putket E52 Kaivot E53 Salaojat E6 POHJARAKENTEET 16 E61 Rakennuksen pohjarakenteet F RAKENNUSTEKNIIKKA 16 F1 PERUSTUKSET 16 F11 Anturat F12 Perusmuurit F13 Alapohjat F14 Alapohjan erityisrakenteet F2 RAKENNUSRUNKO 17 F21 Väestönsuoja F22 Kuilut F23 Portaat F24 Kantavat väliseinät F25 Pilarit F26 Palkit F27 Laatat F28 Tilaelementit F3 JULKISIVU 18 F31 Ulkoseinät F32 Ikkunat F33 Ulko-ovet F34 Julkisivun täydennysosat F4 YLÄPOHJARAKENTEET 24 F41 Yläpohjat F42 Räystäät F43 Yläpohjavarusteet F44 Kattoikkunat F45 Kattokonehuoneet F46 Ulkotasot ja terassit F5 TÄYDENTÄVÄT SISÄOSAT 26 F51 Sisäovet F52 Kevyet väliseinät F53 Alakatot F54 Korokelattiat

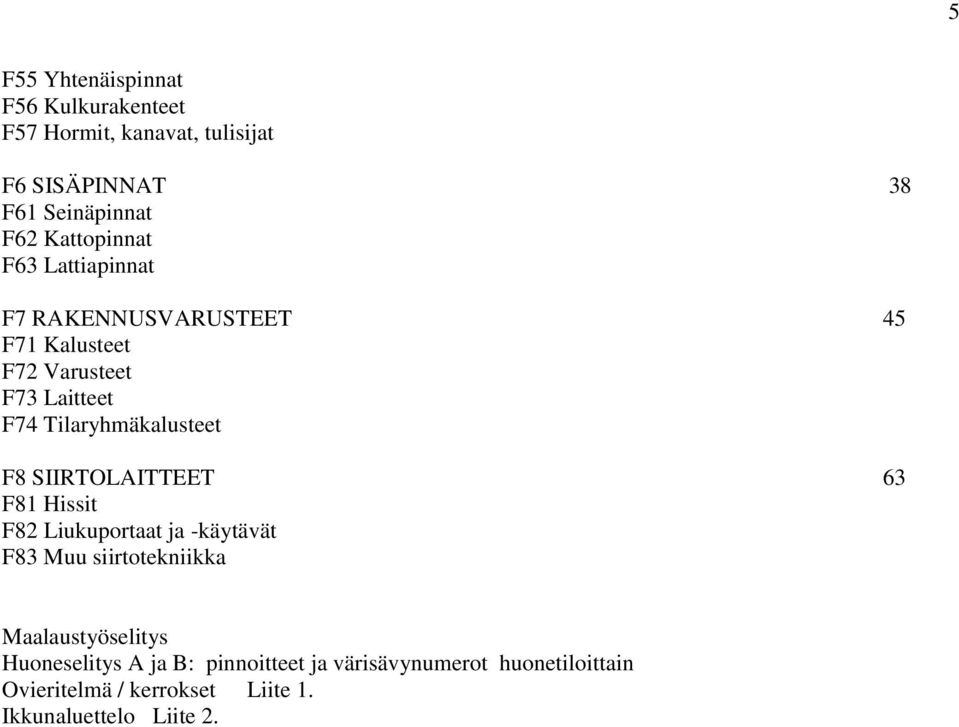

5 5 F55 Yhtenäispinnat F56 Kulkurakenteet F57 Hormit, kanavat, tulisijat F6 SISÄPINNAT 38 F61 Seinäpinnat F62 Kattopinnat F63 Lattiapinnat F7 RAKENNUSVARUSTEET 45 F71 Kalusteet F72 Varusteet F73 Laitteet F74 Tilaryhmäkalusteet F8 SIIRTOLAITTEET 63 F81 Hissit F82 Liukuportaat ja -käytävät F83 Muu siirtotekniikka Maalaustyöselitys Huoneselitys A ja B: pinnoitteet ja värisävynumerot huonetiloittain Ovieritelmä / kerrokset Liite 1. Ikkunaluettelo Liite 2.

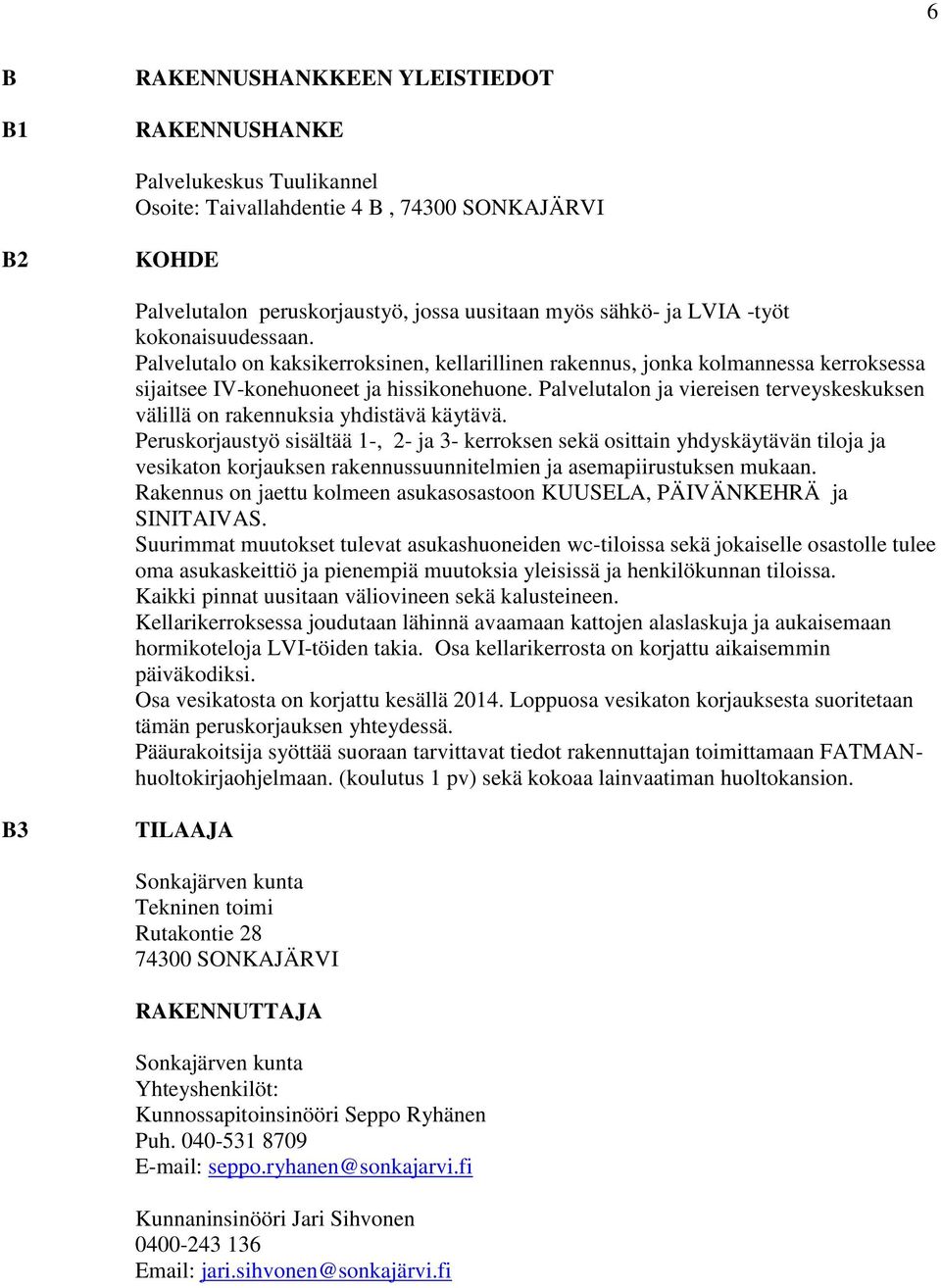

6 6 B B1 RAKENNUSHANKKEEN YLEISTIEDOT RAKENNUSHANKE Palvelukeskus Tuulikannel Osoite: Taivallahdentie 4 B, SONKAJÄRVI B2 KOHDE Palvelutalon peruskorjaustyö, jossa uusitaan myös sähkö- ja LVIA -työt kokonaisuudessaan. Palvelutalo on kaksikerroksinen, kellarillinen rakennus, jonka kolmannessa kerroksessa sijaitsee IV-konehuoneet ja hissikonehuone. Palvelutalon ja viereisen terveyskeskuksen välillä on rakennuksia yhdistävä käytävä. Peruskorjaustyö sisältää 1-, 2- ja 3- kerroksen sekä osittain yhdyskäytävän tiloja ja vesikaton korjauksen rakennussuunnitelmien ja asemapiirustuksen mukaan. Rakennus on jaettu kolmeen asukasosastoon KUUSELA, PÄIVÄNKEHRÄ ja SINITAIVAS. Suurimmat muutokset tulevat asukashuoneiden wc-tiloissa sekä jokaiselle osastolle tulee oma asukaskeittiö ja pienempiä muutoksia yleisissä ja henkilökunnan tiloissa. Kaikki pinnat uusitaan väliovineen sekä kalusteineen. Kellarikerroksessa joudutaan lähinnä avaamaan kattojen alaslaskuja ja aukaisemaan hormikoteloja LVI-töiden takia. Osa kellarikerrosta on korjattu aikaisemmin päiväkodiksi. Osa vesikatosta on korjattu kesällä Loppuosa vesikaton korjauksesta suoritetaan tämän peruskorjauksen yhteydessä. Pääurakoitsija syöttää suoraan tarvittavat tiedot rakennuttajan toimittamaan FATMANhuoltokirjaohjelmaan. (koulutus 1 pv) sekä kokoaa lainvaatiman huoltokansion. B3 TILAAJA Sonkajärven kunta Tekninen toimi Rutakontie SONKAJÄRVI RAKENNUTTAJA Sonkajärven kunta Yhteyshenkilöt: Kunnossapitoinsinööri Seppo Ryhänen Puh seppo.ryhanen@sonkajarvi.fi Kunnaninsinööri Jari Sihvonen jari.sihvonen@sonkajärvi.fi

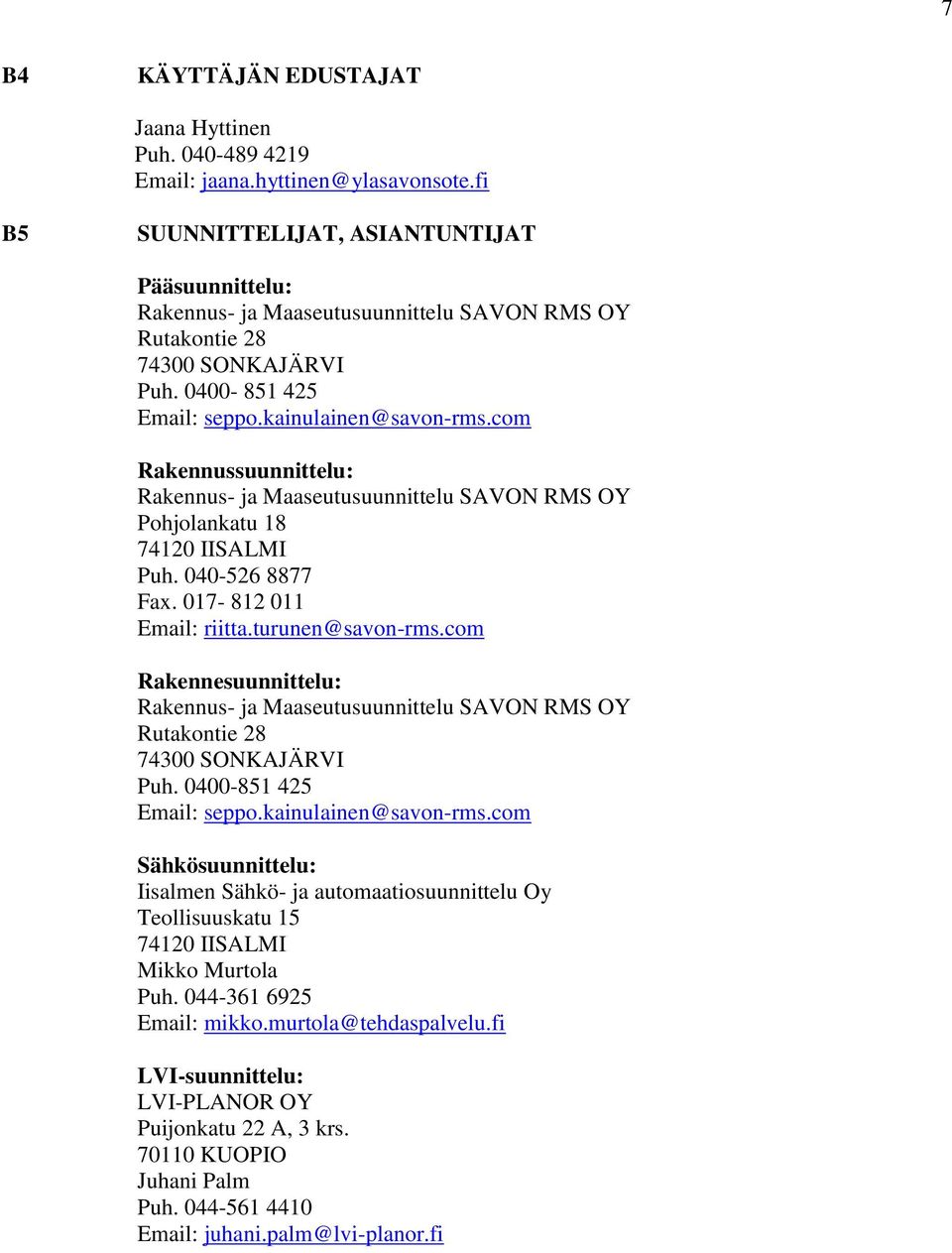

7 7 B4 KÄYTTÄJÄN EDUSTAJAT Jaana Hyttinen Puh B5 SUUNNITTELIJAT, ASIANTUNTIJAT Pääsuunnittelu: Rakennus- ja Maaseutusuunnittelu SAVON RMS OY Rutakontie SONKAJÄRVI Puh Rakennussuunnittelu: Rakennus- ja Maaseutusuunnittelu SAVON RMS OY Pohjolankatu IISALMI Puh Fax Rakennesuunnittelu: Rakennus- ja Maaseutusuunnittelu SAVON RMS OY Rutakontie SONKAJÄRVI Puh Sähkösuunnittelu: Iisalmen Sähkö- ja automaatiosuunnittelu Oy Teollisuuskatu IISALMI Mikko Murtola Puh LVI-suunnittelu: LVI-PLANOR OY Puijonkatu 22 A, 3 krs KUOPIO Juhani Palm Puh juhani.palm@lvi-planor.fi

8 8 Sprinklaussuunnittelu: Firecongroup Oy Kari Kokkonen Puh Asbestikartoitus: Asbrak ky / Toim.johtaja Aarne Korhonen Siikalammentie 1, SONKAJÄRVI Puh sonkajarvi@asbrak.fi

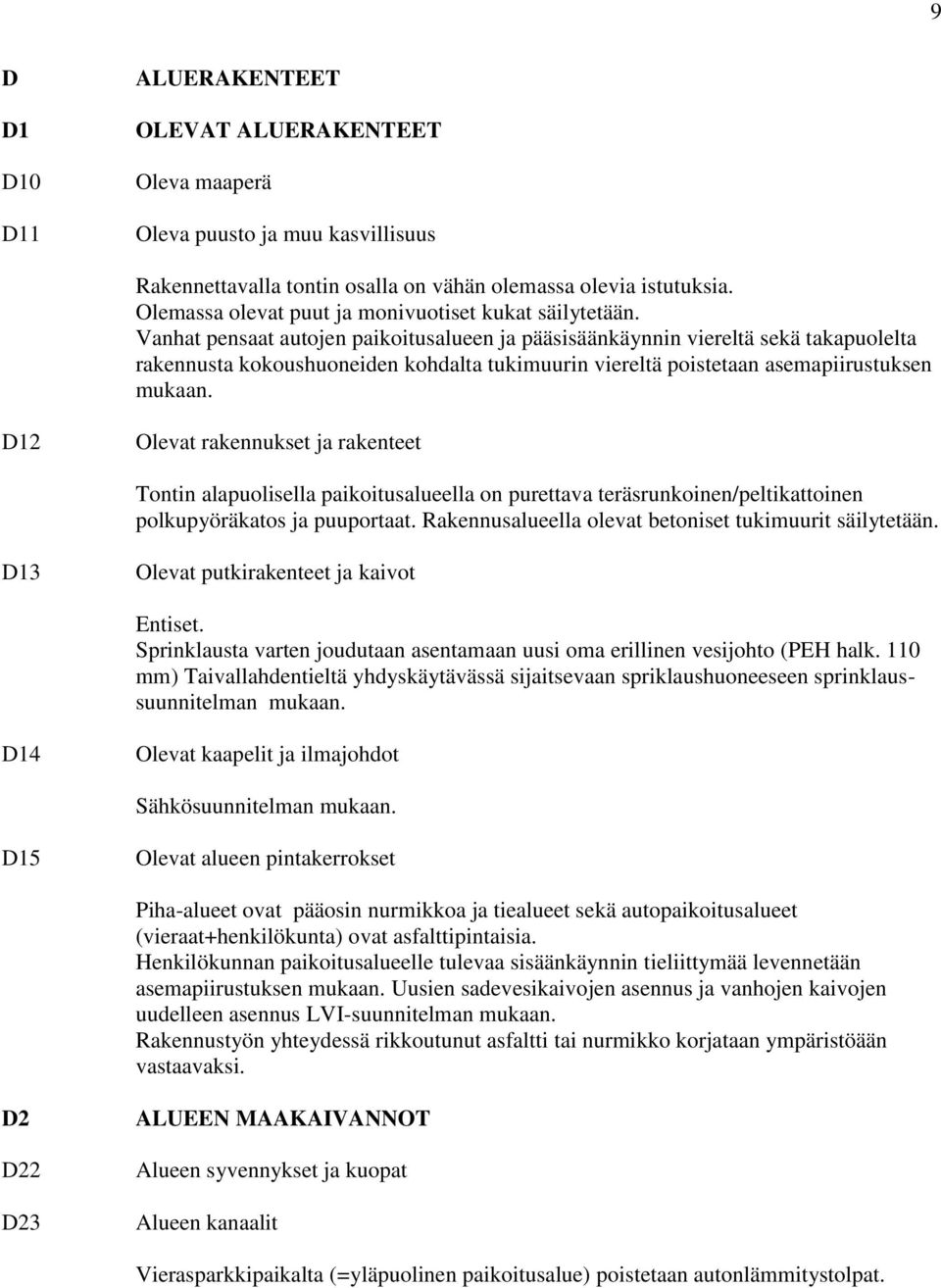

9 9 D D1 D10 D11 ALUERAKENTEET OLEVAT ALUERAKENTEET Oleva maaperä Oleva puusto ja muu kasvillisuus Rakennettavalla tontin osalla on vähän olemassa olevia istutuksia. Olemassa olevat puut ja monivuotiset kukat säilytetään. Vanhat pensaat autojen paikoitusalueen ja pääsisäänkäynnin viereltä sekä takapuolelta rakennusta kokoushuoneiden kohdalta tukimuurin viereltä poistetaan asemapiirustuksen mukaan. D12 Olevat rakennukset ja rakenteet Tontin alapuolisella paikoitusalueella on purettava teräsrunkoinen/peltikattoinen polkupyöräkatos ja puuportaat. Rakennusalueella olevat betoniset tukimuurit säilytetään. D13 Olevat putkirakenteet ja kaivot Entiset. Sprinklausta varten joudutaan asentamaan uusi oma erillinen vesijohto (PEH halk. 110 mm) Taivallahdentieltä yhdyskäytävässä sijaitsevaan spriklaushuoneeseen sprinklaussuunnitelman mukaan. D14 Olevat kaapelit ja ilmajohdot Sähkösuunnitelman mukaan. D15 Olevat alueen pintakerrokset Piha-alueet ovat pääosin nurmikkoa ja tiealueet sekä autopaikoitusalueet (vieraat+henkilökunta) ovat asfalttipintaisia. Henkilökunnan paikoitusalueelle tulevaa sisäänkäynnin tieliittymää levennetään asemapiirustuksen mukaan. Uusien sadevesikaivojen asennus ja vanhojen kaivojen uudelleen asennus LVI-suunnitelman mukaan. Rakennustyön yhteydessä rikkoutunut asfaltti tai nurmikko korjataan ympäristöään vastaavaksi. D2 D22 D23 ALUEEN MAAKAIVANNOT Alueen syvennykset ja kuopat Alueen kanaalit Vierasparkkipaikalta (=yläpuolinen paikoitusalue) poistetaan autonlämmitystolpat.

10 10 Piha-alueella uusitaan pihavaloja ja autonlämmitystolppia sähkösuunnitelman mukaan. Eo. töistä johtuen piha-alueella on aluekaapeloinnista johtuvia kaivutöitä. Rikkoutunut asfaltti ja nurmikko korjataan ympäristöään vastaavaksi. D3 ALUEEN KALLIOKAIVANNOT Sprinklerille on asennettava oma erillinen vesijohto kunnan vesijohtoverkostosta. Sprinklerin vesijohtoa varten kaivetaan kanaali Taivallahdentieltä palvelukeskukselle LVI-asemapiirustuksen osoittamaan kohtaan. D4 D41 ALUEEN TÄYTTÖ JA POHJARAKENTEET Ulkopuolisten rakenteiden täytöt Ei ole. D42 Kanaalien täytöt - MaaRYL Täyttö: RYL 15:T2, RYL 15.13, RYL 15.43, RYL RYL , RYL Sprinklerivesijohtokanaalin alkutäyttönä murske 0.16 mm, paksuus 500 mm tai 300 mm ylimmän putken laen yläpuolelle. Lopputäyttö tiivistettävillä kaivumailla. Roudattoman alueen yläpuolella vesijohto suojataan lämpöeristein. Nurmikkoalue korjataan ympäristöään vastaavaksi. Kaapelikanaalien täytön alkutäyttönä suodatinhiekka, Kunnallisteknisten töiden yleinen työselitys 97 kuva 2609 rakeisuusalue 1, paksuus 200 mm tai 100 mm ylimmän putken tai kaapelin suojakourun yläpuolelle. Lopputäyttö tiivistettävissä olevilla kaivumailla. Salaojien alle, sivuille ja päälle vähintään 200 mm salaojasoraa tai sepeliä. Salaojakaivantojen lopputäyttö tiivistettävissä olevilla kaivumailla. D43 Aluetäytöt Ei ole. D44 Rakennekerrokset Ei ole. D45 Pohjarakenteet Paalutus ja maapohjan vahvistusrakenteita ei ole. D5 D51 PUTKIRAKENTEET JA JOHDOT ALUEELLA Putket ja johdot alueella Entiset.

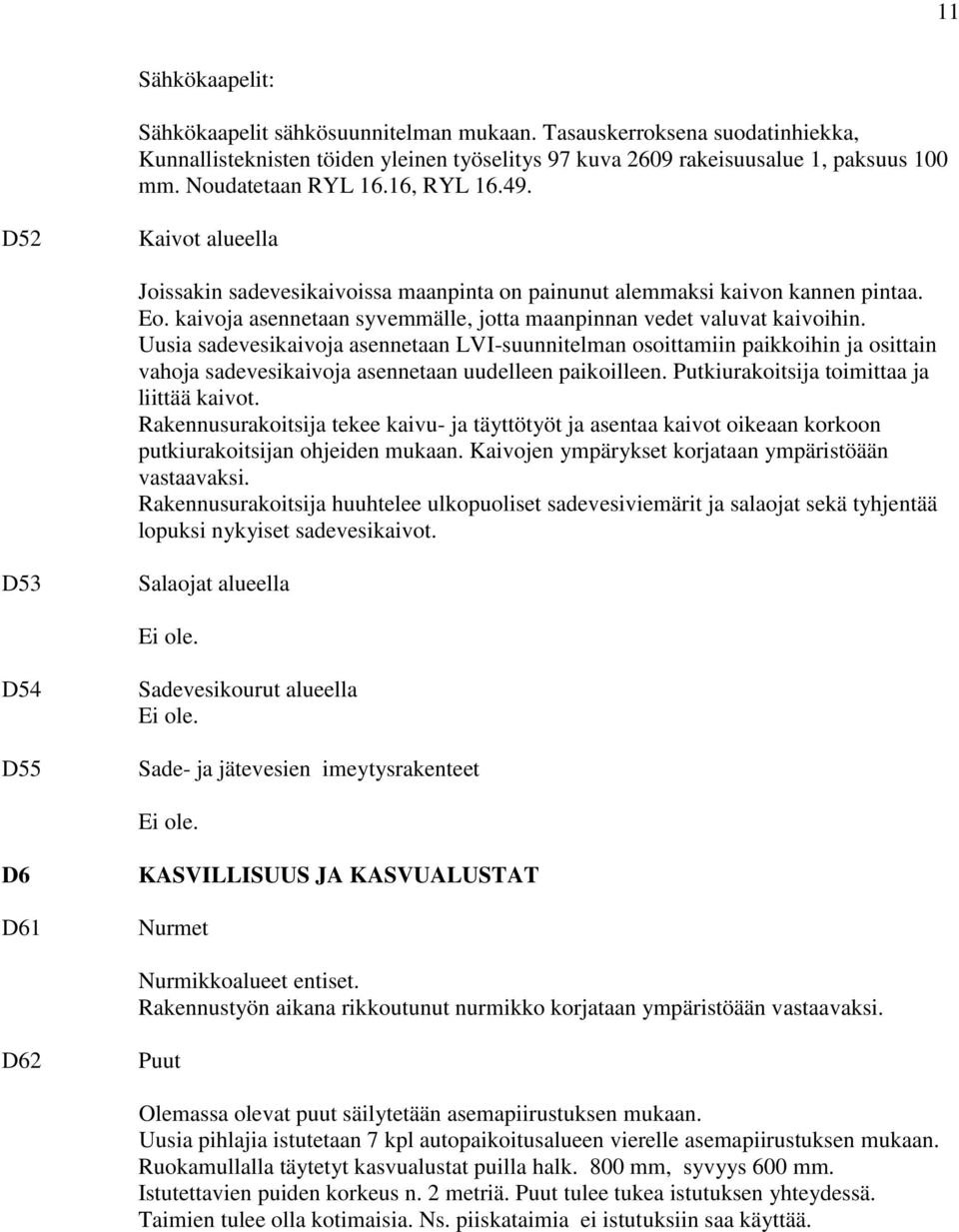

11 11 Sähkökaapelit: Sähkökaapelit sähkösuunnitelman mukaan. Tasauskerroksena suodatinhiekka, Kunnallisteknisten töiden yleinen työselitys 97 kuva 2609 rakeisuusalue 1, paksuus 100 mm. Noudatetaan RYL 16.16, RYL D52 Kaivot alueella Joissakin sadevesikaivoissa maanpinta on painunut alemmaksi kaivon kannen pintaa. Eo. kaivoja asennetaan syvemmälle, jotta maanpinnan vedet valuvat kaivoihin. Uusia sadevesikaivoja asennetaan LVI-suunnitelman osoittamiin paikkoihin ja osittain vahoja sadevesikaivoja asennetaan uudelleen paikoilleen. Putkiurakoitsija toimittaa ja liittää kaivot. Rakennusurakoitsija tekee kaivu- ja täyttötyöt ja asentaa kaivot oikeaan korkoon putkiurakoitsijan ohjeiden mukaan. Kaivojen ympärykset korjataan ympäristöään vastaavaksi. Rakennusurakoitsija huuhtelee ulkopuoliset sadevesiviemärit ja salaojat sekä tyhjentää lopuksi nykyiset sadevesikaivot. D53 Salaojat alueella Ei ole. D54 D55 Sadevesikourut alueella Ei ole. Sade- ja jätevesien imeytysrakenteet Ei ole. D6 D61 KASVILLISUUS JA KASVUALUSTAT Nurmet Nurmikkoalueet entiset. Rakennustyön aikana rikkoutunut nurmikko korjataan ympäristöään vastaavaksi. D62 Puut Olemassa olevat puut säilytetään asemapiirustuksen mukaan. Uusia pihlajia istutetaan 7 kpl autopaikoitusalueen vierelle asemapiirustuksen mukaan. Ruokamullalla täytetyt kasvualustat puilla halk. 800 mm, syvyys 600 mm. Istutettavien puiden korkeus n. 2 metriä. Puut tulee tukea istutuksen yhteydessä. Taimien tulee olla kotimaisia. Ns. piiskataimia ei istutuksiin saa käyttää.

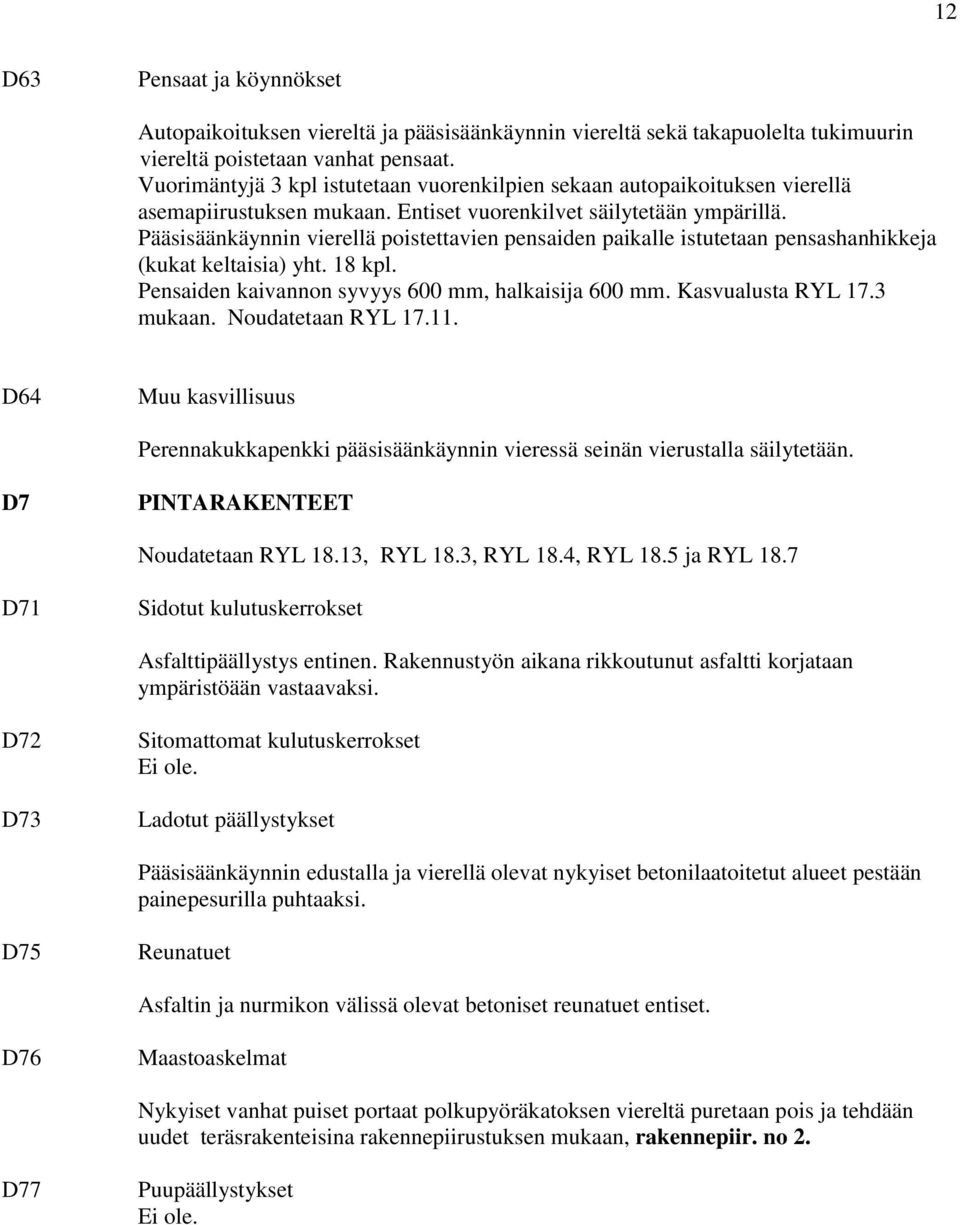

12 12 D63 Pensaat ja köynnökset Autopaikoituksen viereltä ja pääsisäänkäynnin viereltä sekä takapuolelta tukimuurin viereltä poistetaan vanhat pensaat. Vuorimäntyjä 3 kpl istutetaan vuorenkilpien sekaan autopaikoituksen vierellä asemapiirustuksen mukaan. Entiset vuorenkilvet säilytetään ympärillä. Pääsisäänkäynnin vierellä poistettavien pensaiden paikalle istutetaan pensashanhikkeja (kukat keltaisia) yht. 18 kpl. Pensaiden kaivannon syvyys 600 mm, halkaisija 600 mm. Kasvualusta RYL 17.3 mukaan. Noudatetaan RYL D64 Muu kasvillisuus Perennakukkapenkki pääsisäänkäynnin vieressä seinän vierustalla säilytetään. D7 PINTARAKENTEET Noudatetaan RYL 18.13, RYL 18.3, RYL 18.4, RYL 18.5 ja RYL 18.7 D71 Sidotut kulutuskerrokset Asfalttipäällystys entinen. Rakennustyön aikana rikkoutunut asfaltti korjataan ympäristöään vastaavaksi. D72 D73 Sitomattomat kulutuskerrokset Ei ole. Ladotut päällystykset Pääsisäänkäynnin edustalla ja vierellä olevat nykyiset betonilaatoitetut alueet pestään painepesurilla puhtaaksi. D75 Reunatuet Asfaltin ja nurmikon välissä olevat betoniset reunatuet entiset. D76 Maastoaskelmat Nykyiset vanhat puiset portaat polkupyöräkatoksen viereltä puretaan pois ja tehdään uudet teräsrakenteisina rakennepiirustuksen mukaan, rakennepiir. no 2. D77 Puupäällystykset Ei ole.

13 13 D8 D81 ALUEVARUSTEET Aidat Pääsisäänkäynnin edustalla olevan betonisen tukimuurin päällä oleva teräsputkikaide säilyy entisenä. Huoltomaalaus. D82 Talovarusteet Vanhat postilaatikot poistetaan. Tilalle asennetaan postilaatikko, 1 kpl. Esim. polyesterilakattua metallilevyä 27x15x42 cm, hopea, esim. BILTEMA no Asennus kestopuutelineeseen. Polkupyöräteline entinen. Sijoitus polkupyöräkatokseen. Uusi teräsrakenteinen polkupyöräkatos portaineen tehdään rakennepiirustus no 2 mukaan. D83 Ulko-opasteet Nykyiset paikoitusaluemerkkeihin kiinnitetyt Henkilökunta ja Vieraat kyltit vaihtavat paikkaansa. Kiinnitys nykyisiin teräsputkiin kuten ennen. Pääsisäänkäynnin lähellä on jo entuudestaan merkitty 1 inva-paikka maalattuna asfalttiin. Vierelle lisätään 1 kpl inva-paikka asfalttiin maalaamalla. Muut maalatut autopaikkamerkinnät säilytetään entisinä. Autopaikoitusalueella asfaltin paikkaustyön kohdalla maalausviivat korjataan. Rakennuksen pääsisäänkäynnin katoksen otsaosalle asennetaan teksti PALVELUKESKUS TUULIKANNEL julkisivupiirustuksen mukaan. Tekstit valkoiseksi maalatuilla alumiini irtokirjaimilla, ainevahvuus 3 mm. Kiinnitys piilotapein ja holkein 20 mm irti seinästä. Fonttina Helvetica versaali. PALVELUKESKUS-teksti 150 mm korkea ja TUULIKANNEL-teksti 200 mm korkea. D84 Oleskelu- ja leikkialuevarusteet Nykyinen isoäidin keinu pääsisäänkäynnin oleskelualueelta poistetaan ( rakennuttaja siirtää keinun uuteen kohteeseen ja tuo uusia kalusteita tilalle). D85 D86 Jätehuoltovarusteet Entiset. Liikennealueiden varusteet Autonlämmityspisteet uudella henkilökunnan autopaikoitusalueelle säilyvät entisellään. Autonlämmityspisteet uudelta tulevalta vierasautopaikalta poistetaan kokonaan.

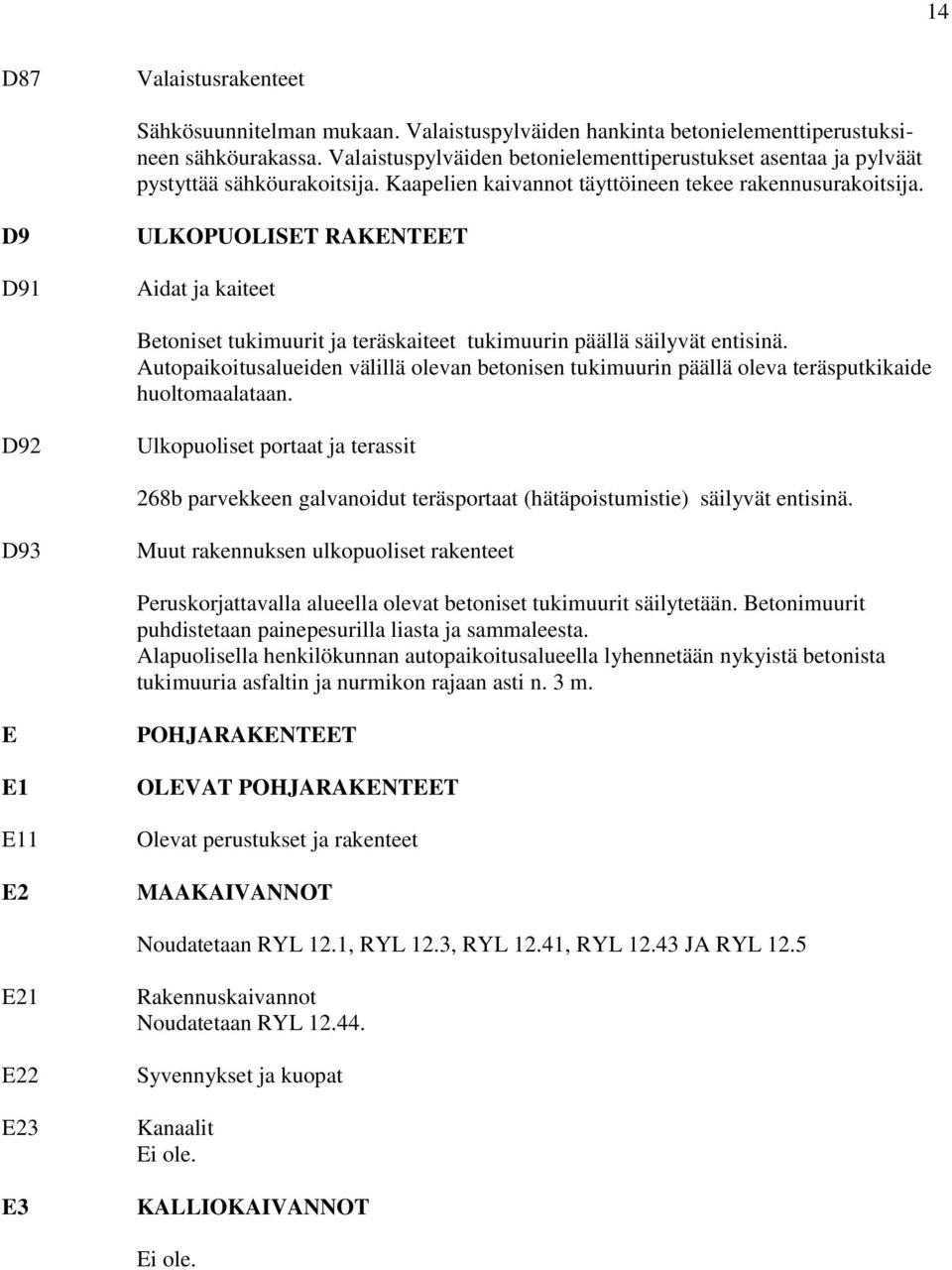

14 14 D87 Valaistusrakenteet Sähkösuunnitelman mukaan. Valaistuspylväiden hankinta betonielementtiperustuksineen sähköurakassa. Valaistuspylväiden betonielementtiperustukset asentaa ja pylväät pystyttää sähköurakoitsija. Kaapelien kaivannot täyttöineen tekee rakennusurakoitsija. D9 D91 ULKOPUOLISET RAKENTEET Aidat ja kaiteet Betoniset tukimuurit ja teräskaiteet tukimuurin päällä säilyvät entisinä. Autopaikoitusalueiden välillä olevan betonisen tukimuurin päällä oleva teräsputkikaide huoltomaalataan. D92 Ulkopuoliset portaat ja terassit 268b parvekkeen galvanoidut teräsportaat (hätäpoistumistie) säilyvät entisinä. D93 Muut rakennuksen ulkopuoliset rakenteet Peruskorjattavalla alueella olevat betoniset tukimuurit säilytetään. Betonimuurit puhdistetaan painepesurilla liasta ja sammaleesta. Alapuolisella henkilökunnan autopaikoitusalueella lyhennetään nykyistä betonista tukimuuria asfaltin ja nurmikon rajaan asti n. 3 m. E E1 E11 E2 POHJARAKENTEET OLEVAT POHJARAKENTEET Olevat perustukset ja rakenteet MAAKAIVANNOT Noudatetaan RYL 12.1, RYL 12.3, RYL 12.41, RYL JA RYL 12.5 E21 E22 E23 E3 Rakennuskaivannot Noudatetaan RYL Syvennykset ja kuopat Kanaalit Ei ole. KALLIOKAIVANNOT Ei ole.

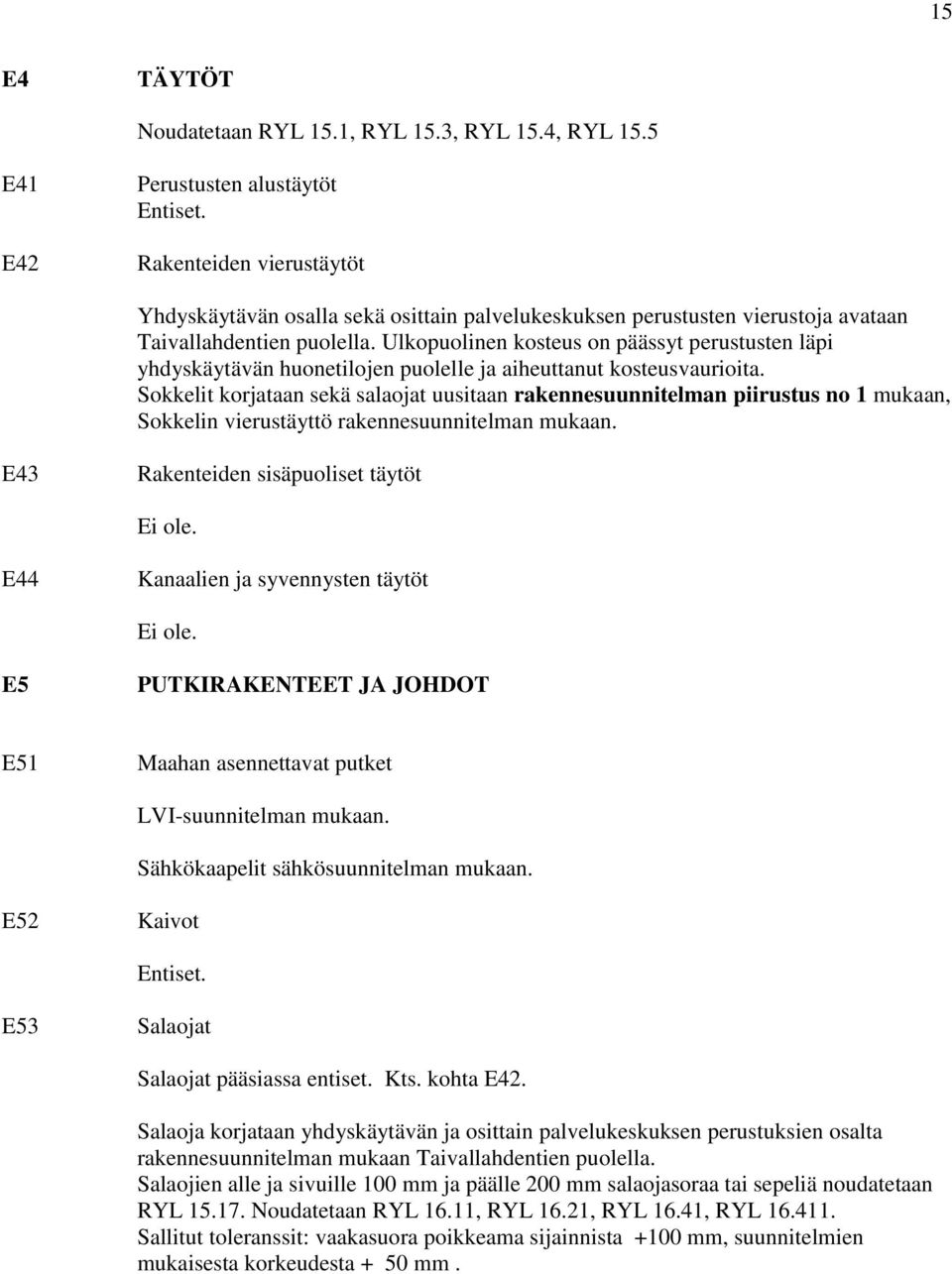

15 15 E4 TÄYTÖT Noudatetaan RYL 15.1, RYL 15.3, RYL 15.4, RYL 15.5 E41 E42 Perustusten alustäytöt Entiset. Rakenteiden vierustäytöt Yhdyskäytävän osalla sekä osittain palvelukeskuksen perustusten vierustoja avataan Taivallahdentien puolella. Ulkopuolinen kosteus on päässyt perustusten läpi yhdyskäytävän huonetilojen puolelle ja aiheuttanut kosteusvaurioita. Sokkelit korjataan sekä salaojat uusitaan rakennesuunnitelman piirustus no 1 mukaan, Sokkelin vierustäyttö rakennesuunnitelman mukaan. E43 Rakenteiden sisäpuoliset täytöt Ei ole. E44 Kanaalien ja syvennysten täytöt Ei ole. E5 PUTKIRAKENTEET JA JOHDOT E51 Maahan asennettavat putket LVI-suunnitelman mukaan. Sähkökaapelit sähkösuunnitelman mukaan. E52 Kaivot Entiset. E53 Salaojat Salaojat pääsiassa entiset. Kts. kohta E42. Salaoja korjataan yhdyskäytävän ja osittain palvelukeskuksen perustuksien osalta rakennesuunnitelman mukaan Taivallahdentien puolella. Salaojien alle ja sivuille 100 mm ja päälle 200 mm salaojasoraa tai sepeliä noudatetaan RYL Noudatetaan RYL 16.11, RYL 16.21, RYL 16.41, RYL Sallitut toleranssit: vaakasuora poikkeama sijainnista +100 mm, suunnitelmien mukaisesta korkeudesta + 50 mm.

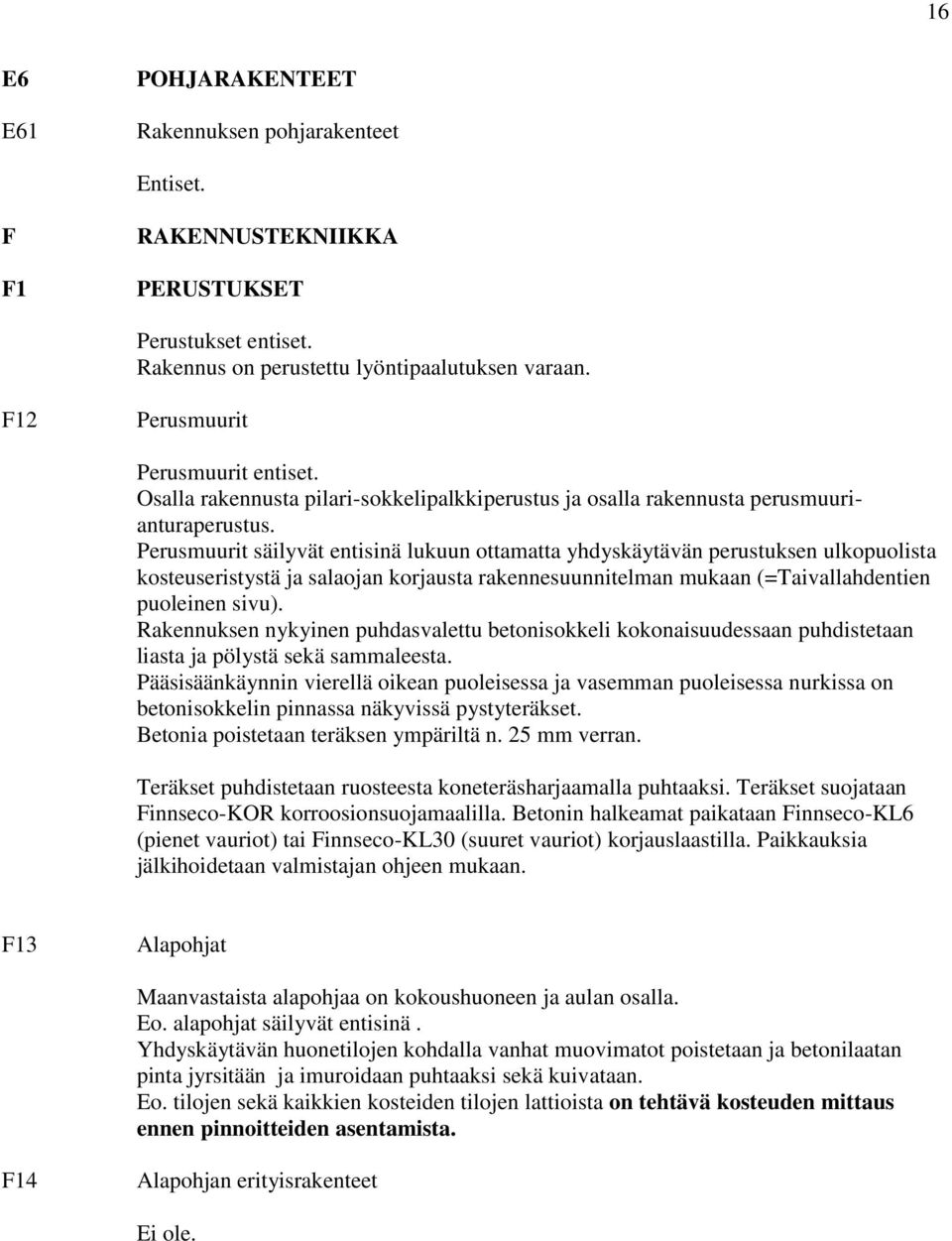

16 16 E6 E61 POHJARAKENTEET Rakennuksen pohjarakenteet Entiset. F F1 RAKENNUSTEKNIIKKA PERUSTUKSET Perustukset entiset. Rakennus on perustettu lyöntipaalutuksen varaan. F12 Perusmuurit Perusmuurit entiset. Osalla rakennusta pilari-sokkelipalkkiperustus ja osalla rakennusta perusmuurianturaperustus. Perusmuurit säilyvät entisinä lukuun ottamatta yhdyskäytävän perustuksen ulkopuolista kosteuseristystä ja salaojan korjausta rakennesuunnitelman mukaan (=Taivallahdentien puoleinen sivu). Rakennuksen nykyinen puhdasvalettu betonisokkeli kokonaisuudessaan puhdistetaan liasta ja pölystä sekä sammaleesta. Pääsisäänkäynnin vierellä oikean puoleisessa ja vasemman puoleisessa nurkissa on betonisokkelin pinnassa näkyvissä pystyteräkset. Betonia poistetaan teräksen ympäriltä n. 25 mm verran. Teräkset puhdistetaan ruosteesta koneteräsharjaamalla puhtaaksi. Teräkset suojataan Finnseco-KOR korroosionsuojamaalilla. Betonin halkeamat paikataan Finnseco-KL6 (pienet vauriot) tai Finnseco-KL30 (suuret vauriot) korjauslaastilla. Paikkauksia jälkihoidetaan valmistajan ohjeen mukaan. F13 Alapohjat Maanvastaista alapohjaa on kokoushuoneen ja aulan osalla. Eo. alapohjat säilyvät entisinä. Yhdyskäytävän huonetilojen kohdalla vanhat muovimatot poistetaan ja betonilaatan pinta jyrsitään ja imuroidaan puhtaaksi sekä kuivataan. Eo. tilojen sekä kaikkien kosteiden tilojen lattioista on tehtävä kosteuden mittaus ennen pinnoitteiden asentamista. F14 Alapohjan erityisrakenteet Ei ole.

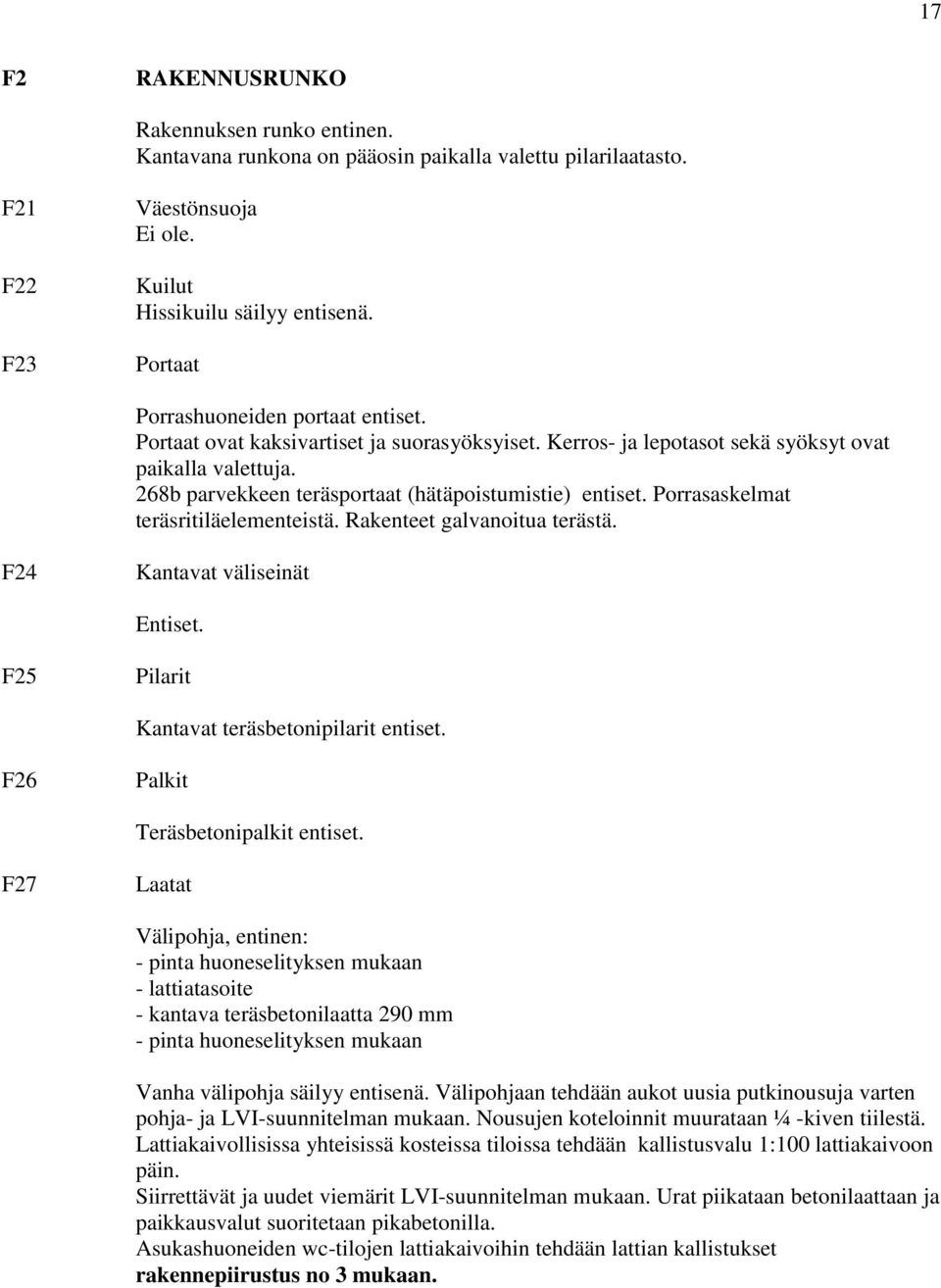

17 17 F2 RAKENNUSRUNKO Rakennuksen runko entinen. Kantavana runkona on pääosin paikalla valettu pilarilaatasto. F21 F22 F23 Väestönsuoja Ei ole. Kuilut Hissikuilu säilyy entisenä. Portaat Porrashuoneiden portaat entiset. Portaat ovat kaksivartiset ja suorasyöksyiset. Kerros- ja lepotasot sekä syöksyt ovat paikalla valettuja. 268b parvekkeen teräsportaat (hätäpoistumistie) entiset. Porrasaskelmat teräsritiläelementeistä. Rakenteet galvanoitua terästä. F24 Kantavat väliseinät Entiset. F25 Pilarit Kantavat teräsbetonipilarit entiset. F26 Palkit Teräsbetonipalkit entiset. F27 Laatat Välipohja, entinen: - pinta huoneselityksen mukaan - lattiatasoite - kantava teräsbetonilaatta 290 mm - pinta huoneselityksen mukaan Vanha välipohja säilyy entisenä. Välipohjaan tehdään aukot uusia putkinousuja varten pohja- ja LVI-suunnitelman mukaan. Nousujen koteloinnit muurataan ¼ -kiven tiilestä. Lattiakaivollisissa yhteisissä kosteissa tiloissa tehdään kallistusvalu 1:100 lattiakaivoon päin. Siirrettävät ja uudet viemärit LVI-suunnitelman mukaan. Urat piikataan betonilaattaan ja paikkausvalut suoritetaan pikabetonilla. Asukashuoneiden wc-tilojen lattiakaivoihin tehdään lattian kallistukset rakennepiirustus no 3 mukaan.

18 18 F3 F31 JULKISIVU Ulkoseinät Ulkoseinät entiset. Ulkoseinät yleensä / entiset: - harjattu punatiili normaalitiili 270x130x75 mm (Soinlahti) - mineraalivilla 150 mm - ½ -kiven SA-KA tiilimuuraus Ikkunoiden välissä ulkoseinässä on kestopuurunko, mikä on kiinnitetty runkoelementtipilareihin ja ulkoseinärakenteisiin terästartunnoilla, min.villa 150 mm ja tuulensuojana 3 mm lujalevy. Ulkopuolella on polttomaalattu alumiinisäleikkö (Varmuusrakenne W 692), mikä on kiinnitetty karmien ulkopintaan eloksoiduin ruuvein. Vanhojen ikkunoiden välit säilyvät entisellään. Muutostyö ikkuna-aukoissa: Pohjoispäädyssä 134 ja 222 päivähuoneiden ikkunat uusitaan ja samalla ikkunoiden korkeutta suurennetaan. Aukkoja suurennetaan alaspäin aina ikkunan leveyden verran. Julkisivumuuraus puretaan uusien ikkunoiden alareunaan asti myös ikkunoiden välistä julkisivupiirustuksen mukaan. Ikkunoiden väliin ja sivuille asennetaan uudet julkisivusäleiköt esim. Alupro Oy:n US-P ulkosäleikkö, Jauhemaalaus värisävyyn RAL Asennus kiinteällä kehyksellä kuten vanhat säleiköt. Säleikköjen koot mitattava rakennuspaikalla ennen tilausta. Pääsisäänkäynnin katos: Pääsisäänkäyntikatos säilyy entisellään. Katos on teräs-/puurakenteinen ja alapinnassa muovipinnoitettu teräspelti (profiili Rannila 15A, värisävy RR 31, ruskea). Katoksen alapuoliset valaisimet uusitaan. Vanhat valaisimet ovat uppoasenteisia valaisimia. Uudet valaisimet ovat pinta-asenteisia. Profiilipeltiin tehdyt vanhojen valaisimien aukot (300x300 mm2) peitetään sileällä 0,5 mm teräspellillä, värisävy RR 31, ruskea, koko n. 350x350 mm2. Reunat taitettuna niin, ettei pellin leikkausjälki näy. Pellin kiinnitys profiilipeltiin popniitein tai ruuvein. Valaisimia yhteensä 10 kpl. Sileän pellin yläpuolelle asennetaan tarvittaessa lauta vahvikkeeksi valaisimen asennusta varten. Valaisimien kiinnitystä katsotaan tarkemmin rakennuspaikalla ennen valaisimien asennusta.

19 19 Ilmastointikonehuoneen seinät, entiset: - ½- kiven julkisivutiili mm min.villa - ½-kiven tiili Sisäpuolinen verhous PV-PAL 30 + galvanoitu katiskaverkko. Myös kantavat teräsrakenteet verhottu samalla tavalla. Eo. sisäverhous säilytetään ja korjataan purettavilta seinän osilta niin, että seinäverhoukset ovat yhtenäiset. Myös purettavan IV-konehuoneen korotetun lattian kohta alapuolella seinissä korjataan yläpuolella olevan seinän kanssa vastaavanlaiseksi. IV-konehuoneen ulkoseiniin asennetaan uudet ulko-ovet laitteiden sisään kuljetusta varten. Ulkoseiniä joudutaan purkamaan IV-töiden takia pohjapiirustuksen ja LVIsuunnitelmien mukaan tarvittavassa laajuudessa. Asennustyön jälkeen ulkoseinä korjataan ja tiivistetään ympäristöään vastaavaksi. IV-konehuoneissa puretaan muuratut tiiliväliseinät ovineen pohjapiirustuksen mukaan. Sisäpuoliset verhoukset säilytetään entisinä. Purettujen väliseinien kohdalta sisäverhous tehdään ympäristöään vastaavaksi. 305 käytävästä ja 303 IV-koneh:sta puretaan nykyinen korotettu lattia betonilaattaan asti. Puretun kantavan seinän paikalle asennetaan palkki rakennesuunnitelman mukaan. Vanha väliovi asennetaan uudelleen paikoilleen. Vanhat muovimatot IV-konehuoneista poistetaan, tarkistetaan lattiapinnan kallistukset lattiakaivoille ja asennetaan uudet muovimatot esim. Altro VM20 Fog M20153/XL22153, harmaa. Tärinävaimentimet asennetaan muovimaton päälle.

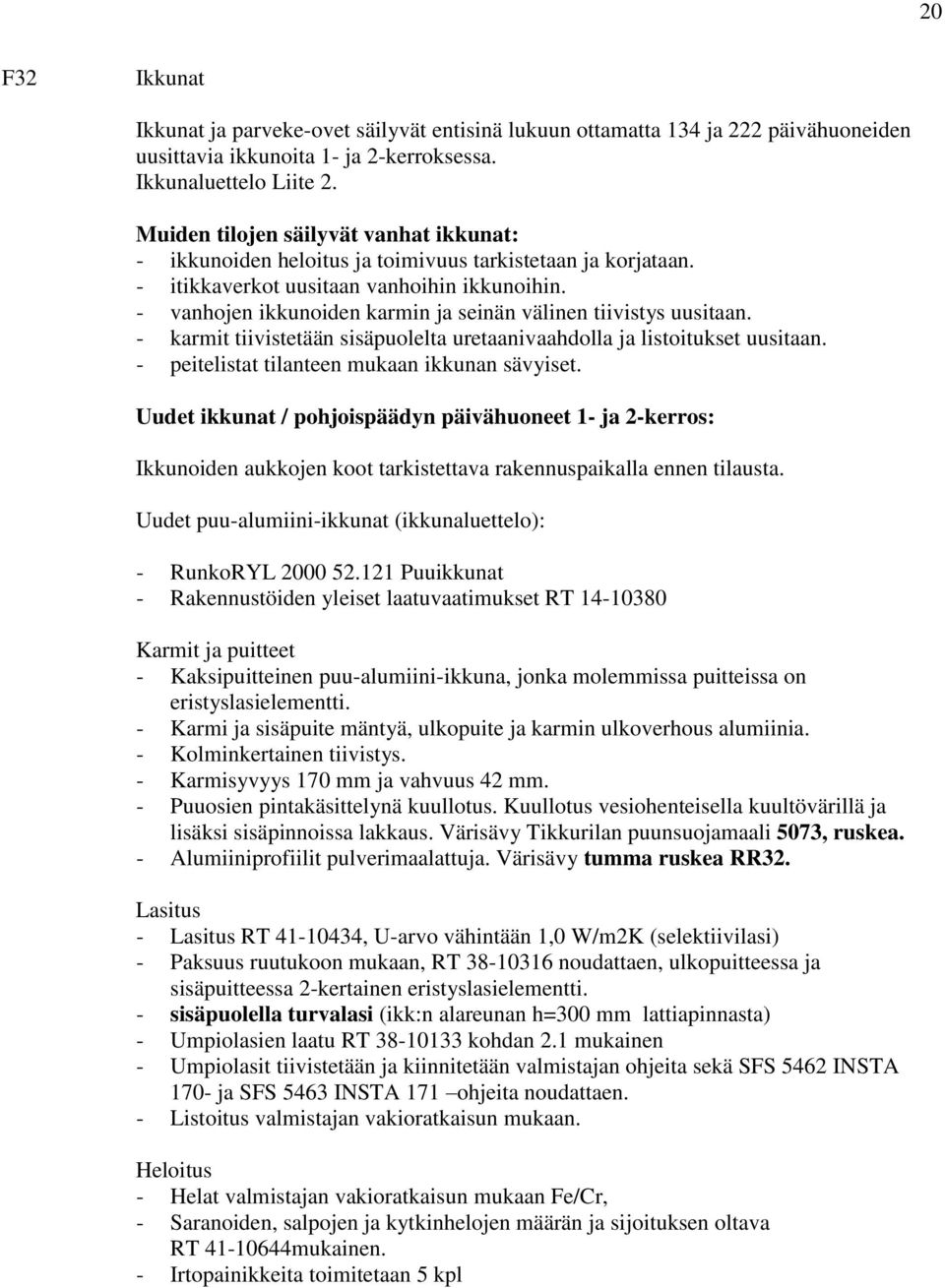

20 20 F32 Ikkunat Ikkunat ja parveke-ovet säilyvät entisinä lukuun ottamatta 134 ja 222 päivähuoneiden uusittavia ikkunoita 1- ja 2-kerroksessa. Ikkunaluettelo Liite 2. Muiden tilojen säilyvät vanhat ikkunat: - ikkunoiden heloitus ja toimivuus tarkistetaan ja korjataan. - itikkaverkot uusitaan vanhoihin ikkunoihin. - vanhojen ikkunoiden karmin ja seinän välinen tiivistys uusitaan. - karmit tiivistetään sisäpuolelta uretaanivaahdolla ja listoitukset uusitaan. - peitelistat tilanteen mukaan ikkunan sävyiset. Uudet ikkunat / pohjoispäädyn päivähuoneet 1- ja 2-kerros: Ikkunoiden aukkojen koot tarkistettava rakennuspaikalla ennen tilausta. Uudet puu-alumiini-ikkunat (ikkunaluettelo): - RunkoRYL Puuikkunat - Rakennustöiden yleiset laatuvaatimukset RT Karmit ja puitteet - Kaksipuitteinen puu-alumiini-ikkuna, jonka molemmissa puitteissa on eristyslasielementti. - Karmi ja sisäpuite mäntyä, ulkopuite ja karmin ulkoverhous alumiinia. - Kolminkertainen tiivistys. - Karmisyvyys 170 mm ja vahvuus 42 mm. - Puuosien pintakäsittelynä kuullotus. Kuullotus vesiohenteisella kuultövärillä ja lisäksi sisäpinnoissa lakkaus. Värisävy Tikkurilan puunsuojamaali 5073, ruskea. - Alumiiniprofiilit pulverimaalattuja. Värisävy tumma ruskea RR32. Lasitus - Lasitus RT , U-arvo vähintään 1,0 W/m2K (selektiivilasi) - Paksuus ruutukoon mukaan, RT noudattaen, ulkopuitteessa ja sisäpuitteessa 2-kertainen eristyslasielementti. - sisäpuolella turvalasi (ikk:n alareunan h=300 mm lattiapinnasta) - Umpiolasien laatu RT kohdan 2.1 mukainen - Umpiolasit tiivistetään ja kiinnitetään valmistajan ohjeita sekä SFS 5462 INSTA 170- ja SFS 5463 INSTA 171 ohjeita noudattaen. - Listoitus valmistajan vakioratkaisun mukaan. Heloitus - Helat valmistajan vakioratkaisun mukaan Fe/Cr, - Saranoiden, salpojen ja kytkinhelojen määrän ja sijoituksen oltava RT mukainen. - Irtopainikkeita toimitetaan 5 kpl

21 21 Kiinnitys - Karmit kiinnitetään joko vanhojen ikkunoiden alla olevaan apukarmiin tai vanhan ikkunan karmi leikataan apukarmiksi tai asennetaan uusi apukarmi tilanteesta riippuen. - Karmin kiinnityskohtien lukumäärä ja sijoitus RT mukainen. - Asennus RT mukaan. Karmit kiinnitetään naulaten tai upotetuin ruuvein varustettuna ikkunansävyisellä muovitulpalla. Karmin ja rakenteen väli tilkitään uretaanivaahdolla sisäpuolelta 1/3 täyteen kaikilta sivuiltaan, 2/3 karmista tilkitään mineraalivillalla. Vaihtoehtoisesti karmin ja apukarmin väli tilkitään uretaanivaahdolla täyttävästi. Listoitus - Peitelistat sisäpuolella ikkunan sävyiset. Listan koko määräytyy tilanteen mukaan. - Ulkopuolella ikkunoiden ja ovien smyygit pural-pinnoitettua peltiä, värisävy RR 32 tumman ruskea. Pellitys - Uusien ikkunoiden vesipellit RT mukaan, värisävy RR 32, tumman ruskea. Kaikkiin ikkunoihin asennetaan uudet valkoiset sälekaihtimet 1- ja 2-kerroksessa. Ikkunapenkit entiset vanhoissa ikkunoissa. Uusiin päivähuoneiden ikkunoihin ei asenneta erillisiä ikkunapenkkejä. Kokoustilojen ja aulan metallirunkoiset lasiväliseinät ovineen säilyvät entisinä. 154 kopio/posti huoneessa nykyiset liukulasit/lasit säilyvät entisinä. Uudet kiinteät ikkunat huonetilojen väliseinissä ( ikkunaluettelo, liite 2.): lääkk.jako I 6x12, 1 kpl - 162a sair.hoitaja I 6x12, 1 kpl hoit.kanslia I 11,5x12, 4 kpl Hk-taukoh. I 9x12, 3 kpl Hk.taukoh. I 10x12, 3 kpl - 249a sair.hoitaja I 6x12, 1 kpl hoit.kanslia I 11.5x12, 4 kpl hoit.kanslia I 6x12, 2 kpl - 284a lääkk.jako I 4x12, 2 kpl - karmit havupuuta, vakiolaatu SFS karmisyvyys 92 mm - ikkunat 2-kertaisilla kiinteillä umpiolaseilla (ääneneristys) tehtaan vakio listoin peittomaalaus, sävy Tikkurila Symphony K488, vaaleanharmaa. - kiinnitys tiiliseinään asennuskiiloin/uretaanivaahdolla - peitelistat 12x42 mm, mänty, harmaa esim LISTATALO Sälekaihtimet, valkoiset asennetaan ikkunoihin huoneen puolelle myös 154 kopio/posti-huoneen entisiin ikkunoihin.

22 22 F33 Ulko-ovet Pääsisäänkäynnin ja 101 tuulikaapin alumiiniprofiiliset pariovet säilyvät entisinä sähkölukkoineen. Lisätään ulkopuolelle seinälle avainperätunnistin. Muu heloitus säilyy entisenä. 134a, a ja 223 parvekkeiden alum.prof. pariovet porrashuoneisiin/auloihin säilyvät entisinä mekaanisine lukkoineen ja heloineen. Kellarikerroksessa 011 Porrashuoneen, 003 Varaston ja 004 Eteisen nykyinen mekaaninen lukko sarjoitetaan myös Tuulikanteleen avaimen sarjaan sopivaksi sekä 001 Porrashuoneen oveen (sähkölukko) lisätään avainperätunnistin. Palvelukeskuksessa on käytössä tällä hetkellä Esmikko-kulunvalvontajärjestelmä. Hoitajakutsujärjestelmä on myös entinen. Peruskorjaustyön yhteydessä järjestelmä joudutaan purkamaan ja asentamaan uudelleen jakamoihin ja ristikytkentäkaappeihin. Lukitus/kulunvalvonta -pohjapiirustuksissa on merkitty oviin tulevat mekaaniset lukot, sähkö-lukot, kortinlukijat koodilla ja avainperätunnistimet. LUKITUS JA KULUNVALVONTALAITTEET on merkitty erilliseen LUKITUS - pohjapiirustuksiin (no 13 16) sekä ulko- että välioviin. Oviluettelo liitteenä. Ulko-ovet / 3-kerros: 301 porrashuoneen ulkopariovi UO13(3+10)x21 M sekä 303 IV-konehuoneen ulkopariovi UO21(11+10)x19 M ( 3-kerros): - ovilevy 60 mm - karmit maalattu, koko 42x92 mm - kynnys kovapuuta 27x92 mm - saranat korkeussäädettävät turvasaranat Fiskars, keltalakattu - lukko Abloy 2295; LC195+CY001 - vedin PRESTO 138/160, Ms/CR + tukikilvet 039 käyntiovessa - ovensuljin DC240+DC190 - pikasalpa DF3000 levike puolen ovessa - tiiviste muotoiltu silikonitiiviste - eriste polystyreeni - U-arvo 1,4 W/m2K - pystypaneelaus mol. puolin, värisävy Valtticolor 5077, tumman ruskea. - erikoispiirustukset 305 käytävän ulko-ovi säilyy entisenä lukkoineen ja heloineen. Abloy-lukot järjestää sarjaan tehdas. Sarjoitukseen tulee yleisavain. Sarjakaavion hankkii rakennusurakoitsija. Avain turvallisuustaso SENTO. Avainten lukumäärän määrää tilaaja.

23 23 - Abloy-lukko puhelinlaitoksen sarjaan - Abloy-lukko sähkölaitoksen sarjaan - Abloy-avainsäiliö puh.-, sähkö-, energia- ja vesilaitoksen reittiavaimelle on entinen pääsisäänkäynnin oven vieressä. Kellarikerroksessa 003 Varaston, 004 Eteisen ja 011 Porrashuoneen nykyinen mekaaninen lukko sarjoitetaan myös Tuulikanteleen avaimen sarjaan sopivaksi. F34 Julkisivun täydennysosat Parvekkeiden kaiteet ovat molemmin puolin puhtaaksimuurattuja kaiteita. Lattiapintana on pesubetonilaatta. Katto on puhtaaksi valettua betonia. Liukulasit: Päivähuoneiden viereisillä 134a ja 223 sekä 268b parvekkeilla on lisäksi asennettu parvekeliukulasit. Eo. parvekelasit säilyvät entisinä. 268b parvekkeelta lähtevät teräsrakenteiset hätäpoistumisportaat, jotka säilyvät entisinä. 134a ja 223 parvekkeiden tiilimuurattuihin parvekekaiteisiin tehdään 600x600 mm kokoiset aukot pohja- ja julkisivupiirustusten mukaan. Aukkoihin asennetaan kirkas 6 mm turvalasi alumiiniprofiilein, värisävy RR32 tumman ruskea, rakennepiirustus no ja 201a parvekkeille (porrashuoneiden vierellä) asennetaan uudet liukulasit parvekekaiteiden päälle pohjapiirustuksen ja rakennepiirustus no 4 mukaan. Alumiiniprofiilit RAL 8014, lasina kirkas karkaistulasi esim. Lumon. Pellitykset puralpinnoitettu RAL 32 tumman ruskea. Ennen liukulasien asennusta poistetaan kaiteen päältä vuodevaatteiden tuuletusta varten tehdyt teräsputkiprofiilista tehdyt vaakakehikot. Tiilikaiteiden ulkopinta puhdistetaan valkoisesta suolahärmästä. Kaikkien parvekkeiden betonipintaisiin sisäkattoihin asennetaan koolaus 50x50 mm ja paneeli UTV 21x120 mm ja katon rajassa sivulla olevien betonipalkkien pintaan asennetaan koolaus 22x100 mm ja paneeli UTV 21x120 mm. Listat tilanteeseen sopivat. Paneelien kuultokäsittely Valtti Akva Color Käsittely-yhdistelmä mukaan Parvekevesien poistoputket säilyvät entisellään. Lattioiden pesubetonilaatoitus entinen. Talotikkaat entiset. Tikkaat huoltomaalataan Miranol 0285 Suklaa. Käsittely-yhdistelmä 411 mukaan. Pääsisäänkäynnin edessä tukimuurin päällä oleva teräsputkikaide muut rakennuksen ulkopuolella olevat teräsrakenteet esim. parvekekaiteiden teräskäsijohteet huoltomaalataan myös kuten talotikkaat.

24 24 F4 F41 YLÄPOHJARAKENTEET Yläpohjat Yläpohja säilyy entisenä lukuun ottamatta vesikatteen uusimista osalla rakennusta. Rakennuksessa on loiva sisäänpäin kallistettu vesikatto. Sadevesien poisto on järjestetty sisäisellä sadevedenpoistolla. Osalla kattojen keskialueita on alipainetuulettimia, muu tuuletus on katon reunojen kautta. Katolla on myös viemärin tuuletusputkia. Osa vesikatosta on peruskorjattu jo v kerros/vesikattopiirustuksen mukaan myös IV-konehuoneen katto mukaan luettuna. Jäähdytyskoneen alusta vesikatolla: - korjatun vesikaton päälle tehdään alusta jäähdytyskoneelle rakennepiirustus no 5 piirustuksen mukaan. Korjattava vesikaton alue: Vesikaton rakenne ylhäältä alaspäin on: singelikerros n. 20 mm bitumikermit betonilaatta 60 mm kevytsoraeristys n. 450 mm kantava betonilaatta 300 mm Singelikerroksessa on runsaasti sammalkasvustoa ja osin myös muuta kasvillisuutta. Esityöt Vanhat reunapellitykset poistetaan ja ulkoseinällä oleva pystykalikointi reunapellin alta poistetaan. Vanha singelikerros poistetaan kokonaan esim. suurtehoimurilla tai tasakärkisellä lapiolla. Alustavan katselmuksen mukaan vanhan vedeneristyksen voi jättää paikoilleen. Vanhan vedeneristyksen ollessa hyvin kiinni alustassaan ja alla olevan betonilaatan / katon rakenteen kunto on hyvä, puhdistetaan katto painepesurilla. Mahdolliset epätasaisuudet korjataan ja tarvittaessa suoritetaan vanhan katteen lisäkiinnittäminen mekaanisesti valumien ja poimuuntumisen estämiseksi. Alustassa ei saa olla yli 3 mm:n rakoja tai jyrkkäreunaisia hammastuksia, suuremmat hammastukset on tasattava kaltevuuteen 1:5. Vanhan vedeneristeen päälle asennetaan paineentasauskermi varmistamaan materiaalien yhteensopivuus. Vanha vedeneristys toimii työnaikaisena suojana.

25 25 Uusien kumibitumikermien asennus: Bitumikermien käyttöluokka on VE80. Katerakenne TL2 + TL2. Paloluokka BROOF(t2) Aluskermi kiinnitetään osittain liimaten tai hitsaten alustaansa Pintakermi kiinnitetään kauttaaltaan hitsaten tai liimaamalla. Kermien tulee olla kauttaaltaan kiinni toisissaan, ts. väliin ei saa jäädä ilmapusseja. Hitsaustyön vesitiiviys varmistetaan bitumipurseella saumasta. Päällekkäiset kermit asennetaan samansuuntaisina ja siten, etteivät kermikerrosten limitykset ole päällekkäin. Vierekkäisten kermien pystysaumat porrastetaan (suosituksena päätysaumojen ero vähintään 500 mm). Reunakorotuksissa aluskermi tehdään erillisellä kermikaistalla, joka limitetään kattopinnan kermin kanssa 150 mm ja jonka yläreuna kiinnitetään pystypinnan yläreunaan. Pintakermin reuna nostetaan riman yläreunan tasolle. Pintakermin ylösnosto tehdään myös erillisellä kermikaistalla, joka limitetään kattopinnan kermin kanssa 150 mm ja yläreuna käännetään ns. tulvakermiksi räystään ulkopuolelle. Ylösnosto kiinnitetään kauttaaltaan bitumilla hitsaten tai liimalla. Kermien asennuksessa noudatettava valmistajan ohjeita. Räystäspellitys myrskypeltineen asennetaan suojaamaan rakennetta. Kattokaivot ja alipainetuulettimet Kattokaivot ja alipainetuulettimet uusitaan tarvittavilta osin. Läpiviennit Katon läpivientien, kattokaivojen ja alipainetuulettimien sekä viemärin tuuletusputkien ym. tiivistäminen vedeneristykseen uusitaan. Läpiviennit on liitettävä vesitiiviisti vedeneristykseen valmistajan ohjeen mukaan. Pellitykset - Uudet reunapellitykset ulkoseinillä sekä pystypellitykset seiniä vasten PVF2- pinnoitettua, kuumasinkittyä teräslevyä, paksuus 0,7 mm. Värisävy RR 33, tumman ruskea. - Ulkoseinille asennetaan uudet myrskypellit 0,7 mm kuumasinkitystä pellistä, RR32, tumman ruskea. - Entinen pystykalikointi ulkoseinällä pellin alla poistetaan ennen uuden myrskypellin asentamisen vuoksi. Myrskypellin asennuksen jälkeen asennetaan uusi pystykalikointi 22x100 mm laudasta k/k 1000 mm. F 43 Yläpohjavarusteet Entiset. F46 Ulkotasot ja terassit Entiset.

26 26 F5 F51 TÄYDENTÄVÄT SISÄOSAT Sisäovet - SisäRYL Ovi- ja ikkunatyö - oviluettelo. Lukitus/kulunvalvonta esitetty erillisissä pohjapiirustuksissa. Lukitus on ABLOY SENTO-lukitusjärjestelmä. Ovien koodilukijat ja avainperätunnistimet ovat erillisurakkassa. Rakennusurakassa tehdään tarvittavat reiät yms. laitteille, sähköurakassa kaapeloinnit. LUKITUS JA KULUNVALVONTALAITTEET on merkitty erilliseen LUKITUS - pohjapiirustuksiin (no 13 16) sekä ulko- että välioviin. Oviluettelo liitteenä. Metallirakenteiset sisäovet: 104 neuvotteluhuoneen, 105 ja 106 kokoushuoneiden alumiiniprofiili lasipariovet säilyvät entisinä lukkoineen ja helotuksineen. 106 kokoushuoneen alumiiniprofiilinen ikkunaseinä säilyy entisenä. 113 Käytävän ja yhdyskäytävän 025 Aulan välinen alum.prof. pariovi säilyy entisenä sähkölukkoineen ja heloineen. KUUSELA: 152 Aulan ja 160 Käytävän nykyiset alumiiniprofiiliset pariovet, yht. 2 kpl ovat entisiä. - mekaaniset lukot muutetaan sähköisiksi Abloy EM403/521-2 lukoiksi. - ovien molemmin puolin asennetaan koodilukijat. 133 ja 161 Käytävien ja 160 Käytävän väliset nykyiset palopari-ovet säilyvät entisinä heloineen (eivät ole lukittavia). PÄIVÄNKEHRÄ: 221 ja 251 Käytävien ja 252 Hallin käytäväosien väliset nykyiset palopari-ovet ovat entisiä heloineen (eivät ole lukittavia). SINITAIVAS: 252 Aulan ja 267 ja 267a käytävien väliset alumiiniprof.pariovet, yht. 2 kpl ovat entisiä sähkölukkoineen ja lukijakoodeineen. 114 Porrashuone, entinen alum.prof. pariovi: - uusi sähkölukko Abloy EL490 - porrashuoneen puolelle lukijakoodi Käytävän puolelle avainperätunnistin - muu heloitus entinen

27 Porrashuone: - uusi sähkölukko Abloy EL490 - porrashuoneen puolelle avainperätunnistin - muu heloitus entinen 201 Porrashuone: - uusi sähkölukko Abloy EL490 - porrashuoneen puolelle lukijakoodi - muu heloitus entinen 220 Porrashuone: - uusi sähkölukko EL490 - porrashuoneen puolelle avainperätunnistin - muu heloitus entinen YHDYSKÄYTÄVÄ: 109a siivousvarastossa, 109b sprinklerihuoneessa ja 110 taukotila/toimistossa entisiin säilyviin välioviin uusitaan mekaaninen lukko Abloy Muu heloitus entinen. Vanhat huonetila-tekstit poistetaan ovista ja uusitaan uusin huonetila-tekstein. - oviin liimataan huonetilan nimi h=120 mm ja oven saranapuolelle ylös pienempänä huonetilan numero h = 50 mm, numerot mustia tarranumeroita. 302 IV-konehuoneen 013(10+3)x21, palo-pariovi EI30, palamaton: - tyyppi esim. Forssan Metallityöt Oy, umpipalo-pariovi - ovikaavion mukaan - tyyppihyväksytty - Abloy-lukkorunko - R-karmi - Abloy-lukko ME 148, LC190+CY001 - vedinpari PRESTO 138/160 LK - pikasalpa DF ovensuljin DC DC putkikynnys, h = 20 mm - pintamaalaus RAL 3011, brown red. Muut palo-ovet IV- ja hissikonehuoneissa lukkoineen ja heloineen ovat entisiä. Asukashuoneiden ovet, O11/EI15/25dB : - esim. Jeld-Wen F3 tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteisia, ovilevy 50 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 11x21 M - saranat ovessa 3 kpl 110x30 nostosaranat

28 28 - lukko Abloy ME avainpesä Abloy CY001 - lukkorunko Abloy LC Abloy vastarauta - painikepari Abloy Polar 6/002 - kynnys: ovilevyn alareunaan upotettu mekaaninen nostokynnys (laskeutuva kynnys) - paloluokka EI15 ja ääneneristys 25 db - oviin liimataan asukkaan huoneistonumero h=120 mm ja oven saranapuolelle ylös pienempänä huoneen (=olohuone) numero h = 50 mm, numerot mustia tarranumeroita. ( varusteluettelossa vetokahva oven sisäpuolelle/saranapuolelle, h=900 mm) 262, 264, 270 ja 272 asukashuoneiden pariovet, O14(3+11)x21/EI15/25dB : - esim. Jeld-Wen pariovi F3 tai vast. - pariovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteisia, ovilevy 50 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 14 (3+11)x21 M - saranat ovessa 3 kpl 110x30 nostosaranat - lukko Abloy avainpesä Abloy CY001 - lukkorunko Abloy LC190 - Abloy vastarauta - pikasalpa Abloy DF painikepari Abloy Polar 6/002 - kynnys: ovilevyjen alareunaan upotettu mekaaninen nostokynnys (laskeutuva kynnys) - paloluokka EI15 ja ääneneristys 25 db - oviin liimataan asukkaan huoneistonumero h=120 mm ja oven saranapuolelle ylös pienempänä huoneen (=olohuone) numero h = 50 mm, numerot mustia tarranumeroita. ( varusteluettelossa vetokahva oven sisäpuolelle/saranapuolelle, h=900 mm) 162 lääkk.jako/ O8 ja O lääkk.jako/o8 ja O11 284a lääkk.jako O8 ja O11 - esim. Jeld-Wen F3 tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteisia, ovilevy 50 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 8x21 M ja 11x21 M - saranat ovessa 3 kpl 110x30 nostosaranat - kynnyslista - sähkölukko EM303 + kortinlukija - avainpesä Abloy CY037 - solenoidilukkorunko Abloy EL580 - Abloy vastarauta - painikepari Abloy Polar 6/002

29 varasto, 115 siiv.var/pesu, 154 kopio/posti ja 156 toimisto, 202 siiv.var. ja 287a ATK / O10: - esim. Jeld-Wen F3 tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteisia, ovilevy 50 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 10x21 M - saranat ovessa 3 kpl 110x30 nostosaranat - lukko Abloy avainpesä Abloy CY001 - lukkorunko Abloy LC Abloy vastarauta - painikepari Abloy Polar 6/002 - kynnyslista 108 jakelukeittiö / HEO10: - heiluriovi esim. Jeld-Wen:n heiluriovi tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteisia, ovilevy 50 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 10x21 M - ovessa jousisaranointi - varmuuslukko Abloy 4181, tupla avainpesä (molemmille puolille avainpesät) - ei kynnystä 162a sairaanhoitaja, 163 hoit.kanslia, 164 hoitot.var, 168 varasto, 169 henk.kunnan taukoh., 244 hk-taukoh., 245 varasto, 248 varasto, 249a sairaanhoitaja, 250 hoit.kanslia, 286a varasto ja 284 hoit.kanslia/ O11: - esim. Jeld-Wen F3 tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteisia, ovilevy 50 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 11x21 M - saranat ovessa 3 kpl 110x30 nostosaranat - lukko Abloy avainpesä Abloy CY001 - lukkorunko Abloy LC Abloy vastarauta - painikepari Abloy Polar 6/002 - kynnyslista

30 huuhteluh, 167 pukuh/pesuh., 246a pukuh/pesuh., 247 huuhteluh., 285 pukuh/pesuh., ja 286 huuhteluh. / KO11: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 11x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - laattakynnys - lukko Abloy avainpesä Abloy CY001 - lukkorunko Abloy LC Abloy vastarauta - painikepari Abloy Polar 6/ huuhteluh. / KO7: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 7x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - laattakynnys - painikelukko, painikepari Abloy Polar 6/ Hk-wc, WO9: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 9x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - wc-kynnys - lukko Abloy-2590 avainpesä Abloy CY001 - lukkorunko Abloy LC Abloy vastarauta - painikepari Abloy Polar 6/ wc / WO10: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 10x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - wc-kynnys

31 31 - wc-lukko - painikepari Abloy Polar 6/ Hk-wc / WO10: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 10x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - wc-kynnys - lukko Abloy avainpesä Abloy CY001 - lukkorunko Abloy LC 190, Abloy vastarauta - painikepari Abloy Polar 6/ Wc/N ja 103 Wc/M, WO11: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 11x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - laatta-kynnys - mekaaninen käyttölukko Abloy EXH101 - avainpesä Abloy CY037 - lukkorunko Abloy LE Abloy vastarauta - painikepari Abloy Polar 6/002 - mekaaninen käyttölukko (wc-lukitus) Abloy lukkorunko Abloy Abloy vastarauta 151b asukash:n wc, WO10: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 10x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - laattakynnys - painikelukko +painikepari Abloy Polar 6/002 (ei lukittava/muistisairaat)

32 Wc/hk, WO11: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 11x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - wc-kynnys - lukko Abloy avainpesä Abloy CY001 - lukkorunko Abloy LC Abloy vastarauta - painikepari Abloy Polar 6/ a tekn.komero, O14 (7+7)x21 ja 113a sk, 020(10+10)x21, 251 käyt:n sähkök. 012(6+6)x21 ja 287b sähkökomero 020(10+10)x21 : - esim. Jeld-Wen pariovi DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm. - karmi massiivipuuta 42x92 mm - saranat ovessa 2 kpl 110x30 nostosaranat - lukko ME avainpesä (ala) Abloy CY avainesä (ylä) Abloy CY lukkorunko Abloy LC120 - Abloy vastarauta - pikasalpa Abloy DF lankavedin Abloy DP131/200R - 101a tekn.komeron pariovi O14(7+7)x21, värisävy Formica Laminate F3091, valkoinen muut pariovet,värisävy Formica Laminate K2081, vaalean harmaa. 169a sähkök., O11: - esim. Jeld-Wen DL tai vast. - ovet laminaattipintaisia, huullettuja 2H kovapuureuna tammi ja kertopuuvahvisteinen, ovilevy 40 mm, värisävy Formica Laminate K2081, vaalean harmaa. - karmi massiivipuuta 42x92 mm, koko 11x21 M - saranat ovessa 2 kpl 110x30 nostosaranat - lukko ME avainpesä (ala) Abloy CY avainesä (ylä) Abloy CY lukkorunko Abloy LC120 - Abloy vastarauta - lankavedin Abloy DP131/200R

33 33 As-keittiöiden taite-ovet: 170 as-keittiö : TA 18.5 x 21 M, - 1 kpl 244a as-keittiö: TA 28 (14+14)x21 M - 1 kpl 268a as-keittiö: TA 26.5 x 21-2 kpl - taiteovet esim. FP-tuotteet puupeilitaiteovi Classic - peittomaalaus Tikkurila Symphony K488, vaalean harmaa. - kiskot ja heloitus tehtaan vakiot painikesalvalla ja puuvetimellä - aukkojen koot : 170 as.keittiö TA 1850x2100 mm, 268a as.keittiö TA 2650x2100 mm 244a as.keittiö TA 2800x2100 mm pariovena. - ovet lukittavia, Abloy-lukko 4960, sarjoitettava. Saunan ovi: - 285a saunaan entinen saunan lasiovi asennetaan uudelleen paikoilleen seinämuutosten jälkeen. - muissa saunoissa lasiovet entiset. - heloitukset entiset Asukashuoneiden WC:n liukupariovet : - asuntojen wc:hin asennetaan Muotolevy Oy:n Eclisse Pocket Door liukuovijärjestelmä - Pocket Door-kehys Double 1200 pariliukuovilla, kokonaismitta 2544x2115 mm (vapaa aukko 1220x2030 mm) kiskoineen. Runkopaksuus 66 mm. - ovilehdet käsitellään kosteuden kestävällä maalilla, värisävy helmen harmaa - lankavetimet ABLOY lankavedin DP130 Ms/JVA, valkoinen molemmin puolin ja molemmissa ovissa (ei lukittavia/muistisairaat). - WC:n puolelle asennetaan Hydro Panel kosteuden kestävä levy 12 mm (Muotolevy Oy) ja eteisen puolelle Gyproc-levy 13 mm. - liukuovijärjestelmän yläpinnan ja sisäkaton väliin asennetaan puurunko kertopuusta Kerto-T 39x68 k 400 mm + levytykset kuten ovien sivuosilla - kts. erikoispiirustus (kynnys) 153a makuuhuoneen liukuovi: - makuuhuoneen liukuovi Muotolevy Oy:n Eclisse Pocket Door-likuovijärjestelmä - Pocket Door-kehys Single 1200 liukuovi, kokonaismitta 2488x2115 mm (vapaa aukko 1220x2030 mm) kiskoineen. - Gyproc-levy 13 mm molemmin puolin. Oven yläosassa puurunko kuten asuntojen wc:ssä. - ovilehti FI-200/MDF, NCS S0502-Y, valkoinen. - lankavedin Abloy lankavedin DP130 Ms/Cr, kromi molemmin puolin.

34 34 Paljeovet 105 ja 106 kokoushuoneissa säilyvät entisinä helotuksineen. Arkisto-ovi 157 lomakevarastossa säilyvät entisinä heloituksineen. Väliovien asennus: Karmien kiinnitys RT mukaan. Valmiiksi maalatut karmit kiinnitetään jälkityönä ja kiinnityskohdat peitetään muovisilla nastoilla. Karmia asennettaessa on huomioitava, että tarpeelliset tuuletusraot jäävät kynnyksen ja oven väliin. Saunojen lasiovet entisiä. 285a saunaa uusitaan. Entinen saunan ovi asennetaan paikoilleen. Saunan ovi asennetaan 70 mm lattiasta. Listoitus: Laminaattipintaisissa ovissa peitelistana 12x42 mm, mänty, harmaa esim LISTATALO Saunan ovissa lakattu mäntylista 12x45 mm Heloitus: Heloitukset edellä ovikohtaisesti. Kilvet pyöreitä kromattuja Zn/Cr. Heloituksessa käytettyjen ruuvien tulee vastata helojen pintakäsittelyä. F52 Kevyet väliseinät SisäRYL Väliseinätyö SisäRYL Levytyö SisäRYL Tiilimuuraus sisärakenteissa. SisäRYL Rakennuksen sisäpuolinen vedeneristys. Asukashuoneissa puretaan wc:eiden entiset väliseinät asuinhuoneistoissa puretaan kokonaan pois pohjapiirustuksen mukaan. Samoin osittain yhteisten tilojen osalla. Kevyet muuratut väliseinät: Asukas WC:n seinät ja uudet ja korjattavat hormit sekä huoneiden uudet väliseinät tehdään Kahi-väliseinäponttiharkosta 300x85x198 mm ohutsaumamuurauksena. Käytävien viereiset / rajoittuvat uudet muurattavat väliseinät ja umpeen muurattavat oviaukot muurataan NKH Kahi 270x130x75 mm tiilistä käytävän puoli puhtaaksi muurattuna ja toinen puoli tasoitettuna kuten viereinen seinä. SINITAIVAS-osastolla osalla asukashuoneiden välinen seinä muurataan NKH Kahi 270x130x75 mm, tasoitus molemmin puolin. Hissin viereisessä kuilussa (kaikissa kerroksissa) puretaan kuilun seinää pohjapiirustuksen mukaan LVI-asennusten takia. Asennustöiden jälkeen seinä

35 35 muurataan umpeen väliseinäharkoilla. Tasoitus kts. kohta F 61. Kevyet väliseinät / puu: Asukas wc:ssä liukuovijärjestelmän yläpinnan ja sisäkaton väliin asennetaan puurunko kertopuusta Kerto-T 39x66 tai teräsrangasta 66/42 mm, k 400 mm. Yläosan levytys kuitusementtilevy Hydropanel 12 mm wc:n puolella ja Gyproc-levy GEK RO 13 mm eteisen puolella. 101 tuulikaappiin tehdään väliseinä 101a tekniselle komerolle. Puurunko Kerto-T 30x66 mm ja tuulikaapin puolelle Gyproc-levy GEK RO 13 mm pohjapiirustuksen mukaan. Saunan seinät ja katto: 285a saunaa pienennetään pohjapiirustuksen mukaan. Kiviseinä tehdään Kahiväliseinäponttiharkosta 300x85x198 mm ohutsaumamuurauksena. Kiviseinää vasten asennetaan SPU Sauna-Satu 30 mm, saumat teipataan alumiinipintaisella tiivistyspaperilla, pystykoolaus 22x101 mm ja vaakapaneeli STV 15x95 mm, kuusi. Saunan kattojen alaslaskut + min.villa 50 mm+ SPU Sauna-Satu 30 mm+ koolaus 22x100 mm ja paneeli STV 15x95 mm, kuusi. 246b saunan alaslaskettu katto joudutaan myös uusimaan ilmanvaihdon uusimisen takia. 246b saunan seinät ja lattia on peruskorjattu ja ne säilyvät entisellään. Kevyiden väliseinien veden- ja kosteuseristys: Keittiötiloissa kalusteiden väliin laatoituksen alle vesieristys. Samoin kalusteiden allas/vesipiste kalustesivun lattiapinta vesieristetään. Vesieristys nostetaan 100 seinälle. Nurkissa ja pöytätason rajaan tiivistys silikonimassalla. Märkien tilojen (asukas wc:n, pesu/pukuh:n ja huuhteluh:n) kivirakenteisissa seinissä / Hydropanel-levyseinissä laatoitettavat seinät vesieristetään esim.ardex sementtipohjaista vesieristysjärjestelmää käyttäen valmistajan ohjeen mukaan. Asukas wc:ssä vesieristys ulottuu 50 mm muovimaton päälle. Käytävien nykyisten palo-ovien yläpuolisen seinärakenteen (EI60) IV-putkien ja kaapelihyllyjen läpivientien palo-osastointi: Nykyisissä käytävien palo-ovissa ovien yläpuolisessa seinässä on puurunko + min.villa ja 2x Gyproc-levy 13 mm molemmilla puolilla. IV- ja sähkötöiden ja sprinkleriputkien takia eo. seinää puretaan tarvittavilta osin tai kokonaan tarvittaessa. Läpiviennit tiivistetään uudelleen. Palo-osastointi on toteutettava Suomen Palokatkoyhdistys ry:n Palokatko-opas 2012
