1 HATTULAN SEURAKUNTA Seurakunta- ja virastotalon korjaus vaihe1 ARKKITEHTISUUNNITTELU MIKKO UOTILA OY Jumpurintie Urjala puh.o HATTULAN PAROLAN SEURAKUNTA- JA VIRASTOTALON - VAIHE 1 MAANRAKENNUSTYÖSELOSTUS Päiväys Laatija Mikko Uotila Tuloste HST-työsel 1 (8)

2 VAIHE 1 2/8 HATTULAN PAROLAN SEURAKUNTA- JA VIRASTOTALON - VAIHE RAKENNUSSELOSTUS...1 B RAKENNUSHANKKEEN YLEISTIEDOT...3 B1 RAKENNUSHANKE...3 Rakennushankkeen nimi ja osoite...3 B2 KOHDE...3 Rakennustyyppi...3 B3 RAKENNUTTAJA...3 D ALUERAKENTEET...4 D1 OLEVAT ALUERAKENTEET...4 D10 Oleva maaperä...4 D11 Oleva puusto ja muu kasvillisuus...4 D12 Olevat rakennukset rakenteet...4 D15 Olevat alueen pintakerrokset...4 D2 ALUEEN MAAKAIVANNOT...5 D3 ALUEEN KALLIOKAIVANNOT...5 D4 ALUEEN TÄYTTÖ JA POHJARAKENTEET...5 D43 Aluetäytöt...5 D44 Rakennekerrokset...5 D5 PUTKIRAKENTEET JA JOHDOT ALUEELLA...5 D51 Putket ja johdot alueella...5 D52 Kaivot alueella...5 D53 Salaojat alueella...6 D54 Sadevesikourut alueella...6 D6 KASVILLISUUS JA KASVUALUSTAT...6 D62 Nurmet...6 D7 PINTARAKENTEET...6 D71 Sidotut kulutuskerrokset...6 D72 Sitomattomat kulutuskerrokset...7 D73 Ladotut päällysteet...7 D8 ALUEVARUSTEET...7 D9 ULKOPUOLISET RAKENTEET...7 E POHJARAKENTEET...8 F RAKENNUSTEKNIIKKA...8 F1 PERUSTUKSET...8 F2 RUNKO...8

3 VAIHE 1 3/8 B RAKENNUSHANKKEEN YLEISTIEDOT B1 RAKENNUSHANKE Rakennushankkeen nimi ja osoite Virastotalon ja seurakuntatalon rakenne- ja LVI-korjaukset Piha ja ulkopuolen työt VAIHE 1: - Virastotalon ulkopuoliset työt (salaojien uusinta ja pintarakenteiden korjaus pihalla) - Seurakuntatalon ulkopuoliset työt (salaojat, pintamaan muotoilu ja uusia pihan pintarakenteita) ja tukimuurien korjaus. B2 KOHDE Rakennustyyppi Hattulan seurakunnan virastotalo Parolantie Parola Korjauksen kohteena on 2-kerroksinen virastokäytössä oleva rakennus. Rakennuksen runko on massiivitiilinen. Välipohjarakenteet ovat alalaattapalkistoja ja puurakenteisia. Kohteen vesikatteena on konesaumattupelti. Lähtötietojen perusteella kohdetta on peruskorjattu nykyistä käyttötarkoitusta vastaavaksi. Kohteen alkuperäiset suunnittelijat eivät ole tiedossa. B3 RAKENNUTTAJA Parolan seurakuntatalo Parolantie Parola Korjauksen kohteena on vuonna 1966 valmistunut kaksikerroksinen seurakuntakäytössä oleva rakennus. Rakennusrunko on pääosin tiilestä muurattu, mutta paikoitellen betonirakenteinen. Välipohjarakenteet ovat betonisia. Kohteen vesikatteena toimii bitumikermi. Katto on loivasti sisäänpäin kallistettu. Tutkimusta suoritettaessa ei ollut käytössä kaikkia kohteen alkuperäisiä piirustuksia. Kohteen alkuperäiset suunnittelijat eivät ole tiedossa. Rakennuttajan nimi- ja osoitetiedot, yhteyshenkilöt Rakennustoimikunta RI Antero Aho, Kanervatie 4, Parola, puh , antero.aho@pp5.inet.fi Lasse J Lilja, Vallontie 77, Pekola, , lasse.lilja74@gmail.com Jussi Suomaa, Ihaniementie 8, Parola, , jussi.suomaa@netti.fi Mauno Juottonen, Visatie 3, Parola, puh , mauno.juottonen@pp.inet.fi Leena Nieminen, Parolantie 47, Parola, puh , leena.nieminen@evl.fi Suunnittelijat Arkkitehtisuunnittelu Mikko Uotila Oy, Jumpurintie 71, Urjala, puh , mikko.uotila@arkkitehtisuunnittelu.net Rakennesuunnittelu Tähtiranta Oy, Vanajantie 10 B, Hämeenlinna, Petri Nieminen, puh , petri.nieminen@tahtiranta.fi

4 VAIHE 1 4/8 Rakennesuunnittelu Tähtiranta Oy, Vanajantie 10 B, Hämeenlinna, Petri Hulkkonen, puh , petri.hulkkonen@tahtiranta.fi D ALUERAKENTEET LVI-suunnittelu Granlund, Hämeenlinna, Vanajantie 10a, Hämeenlinna, Voitto Pursiainen, puh , voitto.pursiainen@granlund.fi D1 OLEVAT ALUERAKENTEET Noudatetaan MaaRYL Raivaus ja purku, Kts D5 Uudet rakennusalueelle tehtävät putkirakenteet ja kaapelit D10 Oleva maaperä Noudatetaan RT Asuinrakennushankkeen pohjatutkimus ja pohjarakennussuunnittelu Urakkaan kuuluvat urakka-alueelle tulevat ulkopuoliset johtoreittien toteuttamiset, joiden rakentamisen yhteydessä maastoa ja sen rakennekerroksia korjataan. Nämä saatetaan toimimaan uutena kokonaisuutena korjaamalla ympäristö vaurioituneessa laajuudessa ympäristön mukaan. D10.3Rakennusalueen tarkastus Ennen rakennustyön aloittamista alueella suoritetaan katselmus, jossa todetaan rakennusalueen nykytila ja oleva ja säilytettävä puusto ym. kasvillisuus. D11 Oleva puusto ja muu kasvillisuus Rakennusalueella poistetaan rakennusten piha- ja ja paikoitusalueiden nykyinen kasvilisuus säilyttäen asemapiirroksessa merkityille alueilla puustoa.. D11.1 Säilytettävän kasvillisuuden suojaus ja hoito Toimenpidealueen ulkopuolinen kasvillisuus säilytetään ja suojataan RT-kortiston opastavin suojaustoimenpitein mikäli aluetta ei aitauksella eroteta rakennusalueesta. Urakka-alueen säilytettävä puusto todetaan em. erillisessä pihakatselmuksessa. Pihasuunnitelmaan ei ole merkitty kaikkia poistettavia ja säilytettäviä puita. Suunnitelman periaatetta tulkitaan pihakatselmuksessa paikanpäällä merkiten ja suojaten säilytettävät puut. Mikäli katselmuksessa säilytettäviksi osoitettuja puita vaurioituu rakentamisaikana, korvataan ne uudella taimella. Kaikki vaurioituneet ja toimenpiteiden alaiset pintamaat nurmetetaan ympäristöä vastaavaan tasoon. D12 Olevat rakennukset rakenteet Noudatetaan RT YM D12.1 Purettavat rakennukset ja rakenteet Purettavat rakenteet on esitetty piirustuksissa. Sokkelikorjauksien ja maanrakennustöiden vuoksi purettavia kokonaisuuksia ovat: - öljysäiliöt - hiilikuilu - asfaltti ja pihalaatta pinnat - käytöstä poistuvia tukimuureja - pihamaita uusien pihakallistusten vuoksi D12.2 Säilytettävät rakennukset ja rakenteet Jatkovaiheissa sisätiloihin toteutetaan korjaustoimenpiteitä. Tämän vaiheen tarkoitus on toteuttaa ulkopuolen korjaukset Säilyvät tarkastuskaivot yms. osat korotetaan tai alennetaan uuden pinnan tasolle. D15 Olevat alueen pintakerrokset Noudatetaan MaaRYL Alueen pintarakennetyö D15.1 Pintakerroksen poisto Pintamaat kuoritaan rakennus- ja aluerakenteiden vaatimassa laajuudessa siten, että uusille rakenteille jää erikoissuunnitelmien mukainen asennusvara.

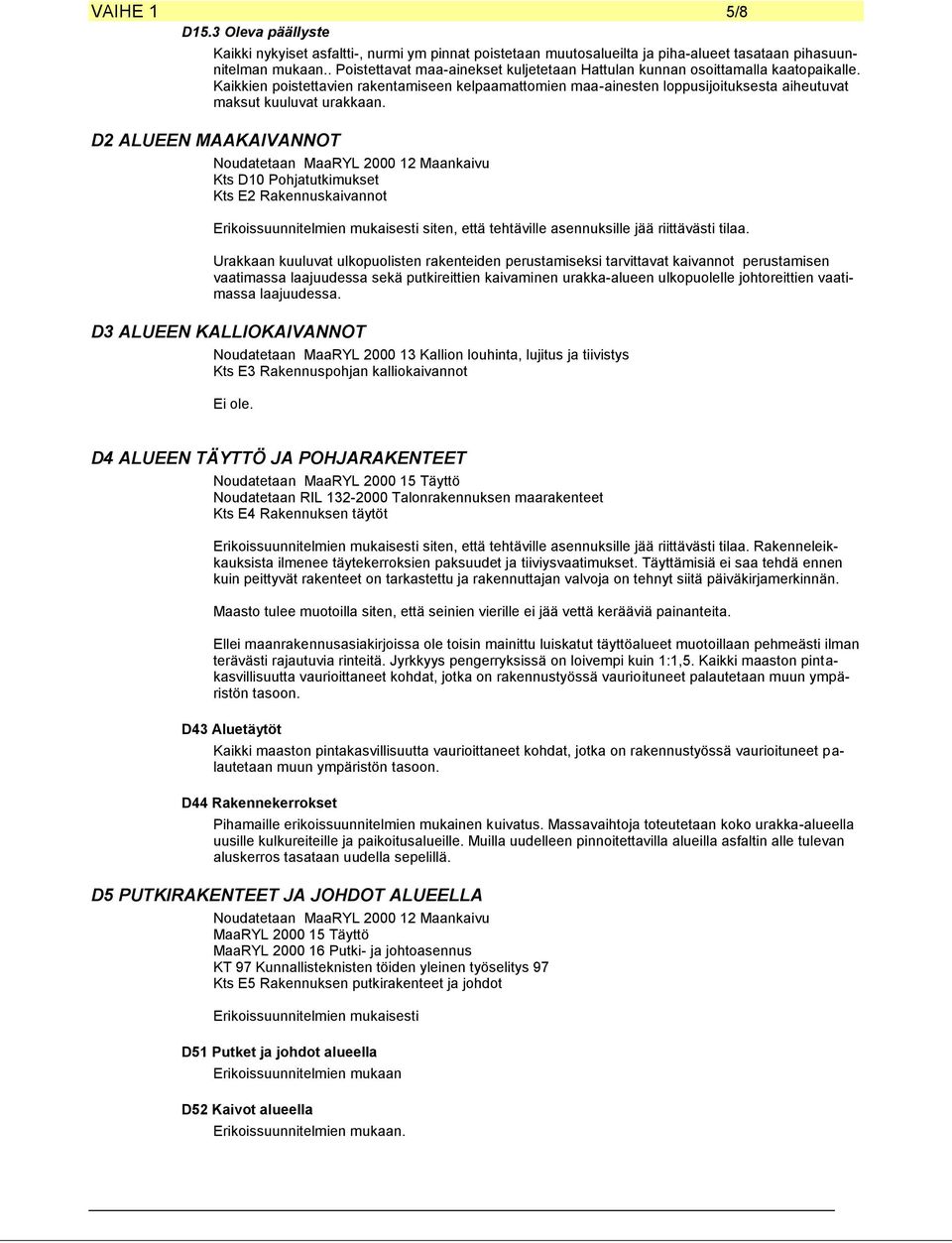

5 VAIHE 1 5/8 D15.3 Oleva päällyste Kaikki nykyiset asfaltti-, nurmi ym pinnat poistetaan muutosalueilta ja piha-alueet tasataan pihasuunnitelman mukaan.. Poistettavat maa-ainekset kuljetetaan Hattulan kunnan osoittamalla kaatopaikalle. Kaikkien poistettavien rakentamiseen kelpaamattomien maa-ainesten loppusijoituksesta aiheutuvat maksut kuuluvat urakkaan. D2 ALUEEN MAAKAIVANNOT Noudatetaan MaaRYL Maankaivu Kts D10 Pohjatutkimukset Kts E2 Rakennuskaivannot Erikoissuunnitelmien mukaisesti siten, että tehtäville asennuksille jää riittävästi tilaa. Urakkaan kuuluvat ulkopuolisten rakenteiden perustamiseksi tarvittavat kaivannot perustamisen vaatimassa laajuudessa sekä putkireittien kaivaminen urakka-alueen ulkopuolelle johtoreittien vaatimassa laajuudessa. D3 ALUEEN KALLIOKAIVANNOT Noudatetaan MaaRYL Kallion louhinta, lujitus ja tiivistys Kts E3 Rakennuspohjan kalliokaivannot Ei ole. D4 ALUEEN TÄYTTÖ JA POHJARAKENTEET Noudatetaan MaaRYL Täyttö Noudatetaan RIL Talonrakennuksen maarakenteet Kts E4 Rakennuksen täytöt Erikoissuunnitelmien mukaisesti siten, että tehtäville asennuksille jää riittävästi tilaa. Rakenneleikkauksista ilmenee täytekerroksien paksuudet ja tiiviysvaatimukset. Täyttämisiä ei saa tehdä ennen kuin peittyvät rakenteet on tarkastettu ja rakennuttajan valvoja on tehnyt siitä päiväkirjamerkinnän. Maasto tulee muotoilla siten, että seinien vierille ei jää vettä kerääviä painanteita. Ellei maanrakennusasiakirjoissa ole toisin mainittu luiskatut täyttöalueet muotoillaan pehmeästi ilman terävästi rajautuvia rinteitä. Jyrkkyys pengerryksissä on loivempi kuin 1:1,5. Kaikki maaston pintakasvillisuutta vaurioittaneet kohdat, jotka on rakennustyössä vaurioituneet palautetaan muun ympäristön tasoon. D43 Aluetäytöt Kaikki maaston pintakasvillisuutta vaurioittaneet kohdat, jotka on rakennustyössä vaurioituneet palautetaan muun ympäristön tasoon. D44 Rakennekerrokset Pihamaille erikoissuunnitelmien mukainen kuivatus. Massavaihtoja toteutetaan koko urakka-alueella uusille kulkureiteille ja paikoitusalueille. Muilla uudelleen pinnoitettavilla alueilla asfaltin alle tulevan aluskerros tasataan uudella sepelillä. D5 PUTKIRAKENTEET JA JOHDOT ALUEELLA Noudatetaan MaaRYL Maankaivu MaaRYL Täyttö MaaRYL Putki- ja johtoasennus KT 97 Kunnallisteknisten töiden yleinen työselitys 97 Kts E5 Rakennuksen putkirakenteet ja johdot Erikoissuunnitelmien mukaisesti D51 Putket ja johdot alueella Erikoissuunnitelmien mukaan D52 Kaivot alueella Erikoissuunnitelmien mukaan.

6 VAIHE 1 6/8 D53 Salaojat alueella Noudatetaan RIL Rakennusten veden- ja kosteudeneristysohjeet Toteutetaan rakennesuunnitelmien mukaan. D54 Sadevesikourut alueella RT Piha-alueiden päällysrakenteet Erikoissuunnitelmien mukaan Kts. D78 Sadevesikourut Kattovedet johdetaan sadevesijärjestelmään, joka rakennetaan tässä urakassa. Tulevien syöksytorvien mukaisiin paikkoihin sijoittuviin kaivoihin johdetaan nykyiset sadevedet tässä urakassa tilapäisillä putkilla, koska varsinainen syöksytorviuudistus tehdään eri urakassa. Maaston pinta muotoillaan viettämään rakennuksesta poispäin ja maastoon muotoillaan painanteita, jotka johtavat veden sadevesijärjestelmään rakennusten lähistöltä. D6 KASVILLISUUS JA KASVUALUSTAT Noudatetaan MaaRYL Kasvillisuustyö Noudatetaan VTO 98, Viheralueiden suunnittelun, rakentamisen ja hoitamisen tekniset ohjeet Noudatetaan RT Kasvillisuusalueiden maatyöt Noudatetaan RT Piha-alueiden kasvilli uustyöt Kts. D11 Oleva puusto ja muu kasvillisuus Kaikkien taimien ja siemenseosten on oltava lähtöisin suomalaisista kantakasveista (ei tuontitaimia). Istutettavan kasvillisuuden kasvualustat mitoiltaan ja rakennekerroksiltaan RT mukaan riippuen istutettavasta kasvillisuudesta ja sen ympäristöoloista. Istutusalustat tehdään valmiiksi lannoitetusta seosmullasta. Viherurakoitsija huolehtii viherrakentamisen aikana vähintään 1 vuoden kasvillisuuden hoidosta ja kastelusta istutuksesta kasvuun lähtökatselmukseen asti sekä korjaa katselmuksessa todetut puutteet välittömästi ja uusii korvattavat taimet niille soveltuvana istutusaikana ja vastaa uusittujen taimien kasvuun lähdöstä. Urakoitsija toimittaa kasvillisuuden hoito-ohjeet (RT Hoitotyöt mukaan) 10 vuoden ajalle. Taimet istutetaan ja tuetaan kunkin kasvilajin ja taimikoon edellyttämällä tavalla. Ryhmäistutusten juurille levitetään katekerrokseksi murskattua kilpikaarnaa. Istutettavat pensastaimet haaroittuneita. Istutettavien puuntaimien korkeus n. 200 cm Eri kasvilajien istutusalueet näytetään myöhemmässä pihapiirustuksessa. Ryhmäistutusten pinta-alat on saatu piirustuksesta mittaamalla ja niitä on pidettävä suuntaa antavina. Taimimäärät laskettava suunnitelmasta. Istutettavat kasvityypit ovat seuraavat: D62 Nurmet D7 PINTARAKENTEET NURMI Niittynurmi, 40%punanata, 20%lampaannata ja 20%niittynurmikka, lisäksi 20% kukkasiemenseosta kosteusolojen mukaan, kylvö noin g/aari Noudatetaan MaaRYL Alueen pintarakennetyö Noudatetaan RT Piha-alueiden päällysrakenteet Laatu luokkaa 2 D71 Sidotut kulutuskerrokset D71.1Asfaltti Noudatetaan Asfalttinormit 2000 Päällystetyypit maanrakennussuunnitelmien mukaan. Pihareitit päällystetään asfaltilla asemapiirroksen/pihasuunnitelman mukaan liikennöinnin kestävänä. Pohjarakenteet kunnostetaan routimattomilla rakennekerroksilla asfalttinormien mukaan. Merkintämaalauksena autopaikat, pihasuunnitelman mukaan.

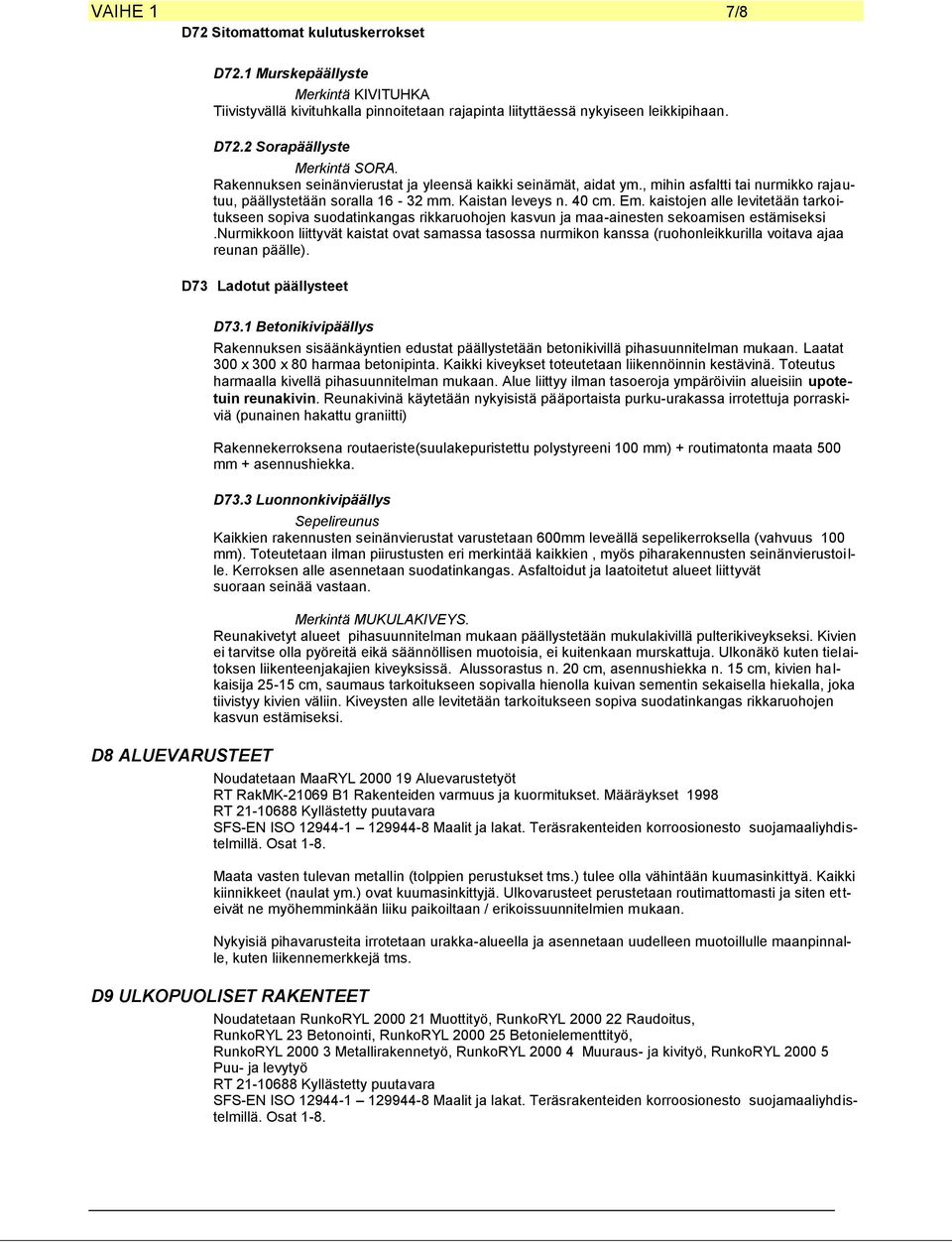

7 VAIHE 1 7/8 D72 Sitomattomat kulutuskerrokset D72.1 Murskepäällyste Merkintä KIVITUHKA Tiivistyvällä kivituhkalla pinnoitetaan rajapinta liityttäessä nykyiseen leikkipihaan. D72.2 Sorapäällyste Merkintä SORA. Rakennuksen seinänvierustat ja yleensä kaikki seinämät, aidat ym., mihin asfaltti tai nurmikko rajautuu, päällystetään soralla mm. Kaistan leveys n. 40 cm. Em. kaistojen alle levitetään tarkoitukseen sopiva suodatinkangas rikkaruohojen kasvun ja maa-ainesten sekoamisen estämiseksi.nurmikkoon liittyvät kaistat ovat samassa tasossa nurmikon kanssa (ruohonleikkurilla voitava ajaa reunan päälle). D73 Ladotut päällysteet D8 ALUEVARUSTEET D73.1 Betonikivipäällys Rakennuksen sisäänkäyntien edustat päällystetään betonikivillä pihasuunnitelman mukaan. Laatat 300 x 300 x 80 harmaa betonipinta. Kaikki kiveykset toteutetaan liikennöinnin kestävinä. Toteutus harmaalla kivellä pihasuunnitelman mukaan. Alue liittyy ilman tasoeroja ympäröiviin alueisiin upotetuin reunakivin. Reunakivinä käytetään nykyisistä pääportaista purku-urakassa irrotettuja porraskiviä (punainen hakattu graniitti) Rakennekerroksena routaeriste(suulakepuristettu polystyreeni 100 mm) + routimatonta maata 500 mm + asennushiekka. D73.3 Luonnonkivipäällys Sepelireunus Kaikkien rakennusten seinänvierustat varustetaan 600mm leveällä sepelikerroksella (vahvuus 100 mm). Toteutetaan ilman piirustusten eri merkintää kaikkien, myös piharakennusten seinänvierustoille. Kerroksen alle asennetaan suodatinkangas. Asfaltoidut ja laatoitetut alueet liittyvät suoraan seinää vastaan. Merkintä MUKULAKIVEYS. Reunakivetyt alueet pihasuunnitelman mukaan päällystetään mukulakivillä pulterikiveykseksi. Kivien ei tarvitse olla pyöreitä eikä säännöllisen muotoisia, ei kuitenkaan murskattuja. Ulkonäkö kuten tielaitoksen liikenteenjakajien kiveyksissä. Alussorastus n. 20 cm, asennushiekka n. 15 cm, kivien halkaisija cm, saumaus tarkoitukseen sopivalla hienolla kuivan sementin sekaisella hiekalla, joka tiivistyy kivien väliin. Kiveysten alle levitetään tarkoitukseen sopiva suodatinkangas rikkaruohojen kasvun estämiseksi. Noudatetaan MaaRYL Aluevarustetyöt RT RakMK B1 Rakenteiden varmuus ja kuormitukset. Määräykset 1998 RT Kyllästetty puutavara SFS-EN ISO Maalit ja lakat. Teräsrakenteiden korroosionesto suojamaaliyhdistelmillä. Osat 1-8. Maata vasten tulevan metallin (tolppien perustukset tms.) tulee olla vähintään kuumasinkittyä. Kaikki kiinnikkeet (naulat ym.) ovat kuumasinkittyjä. Ulkovarusteet perustetaan routimattomasti ja siten etteivät ne myöhemminkään liiku paikoiltaan / erikoissuunnitelmien mukaan. Nykyisiä pihavarusteita irrotetaan urakka-alueella ja asennetaan uudelleen muotoillulle maanpinnalle, kuten liikennemerkkejä tms. D9 ULKOPUOLISET RAKENTEET Noudatetaan RunkoRYL Muottityö, RunkoRYL Raudoitus, RunkoRYL 23 Betonointi, RunkoRYL Betonielementtityö, RunkoRYL Metallirakennetyö, RunkoRYL Muuraus- ja kivityö, RunkoRYL Puu- ja levytyö RT Kyllästetty puutavara SFS-EN ISO Maalit ja lakat. Teräsrakenteiden korroosionesto suojamaaliyhdistelmillä. Osat 1-8.

8 VAIHE 1 8/8 Muurit on paikalla valettuja. Muurit puhdistetaan ja korjataan kuten sokkelit paljastuneidne raudoitteiden osalta sekä paikataan. Kts. rakennesuunnitelmat sokkelien korjaus Vastaavasti korjataan seurakuntatalon pääportaan kiviaskelmien juotokset ja saumaukset. sekä portaan rapautuneet sivustat. Myös alakerran sisäänkäynnin liikkuneet kivitaso asennetaan uudelleen routimattomasti. E POHJARAKENTEET Rakennesuunnittelijan mukaan Salaojat uusitaan salaojasuunnitelman mukaan. Johdetaan pumppukaivoon. F RAKENNUSTEKNIIKKA F1 PERUSTUKSET Noudatetaan RakMK C2 Kosteus. Määräykset ja ohjeet 1998 RIL Rakennustenveden- ja kosteudeneristysohjeet RunkoRYL Muottityö RunkoRYL Raudoitus RunkoRYL Betonointi RunkoRYL Betonielementtityö RunkoRYL Harkkomuuraus RunkoRYL Lämmöneristys RunkoRYL Vaipan vedeneristys SFS-EN ISO 6946 Rakennuskomponentit ja osat. Lämmönjohtavuus ja lämmönläpäisykerroin. Laskentamenetelmä. Rakennesuunnittelijan mukaan. F2 RUNKO Sokkelit eristetään rakennesuunnitelmien mukaan. seurakuntatalon alakerran ulkoporras puretaan ja samoin vanha hiilikuilu. Seinä ja paljastuvat rakenteet korjataan nykyistä vastaavaan tasoon.
