1 SUUNNITTELU JA TEKNIIKKA PARIKKALAN KUNTA PARIKKALAN VESITORNIN SANEERAUS RAKENNUSSELOSTUS FCG SUUNNITTELU JA TEKNIIKKA OY P25076

2 RAKENNUSSELOSTUS 1 (10) Vajavaara Suvi Sisällysluettelo B1 RAKENNUSHANKE... 1 B2 RAKENNUSKOHDE... 1 B3 RAKENNUTTAJA... 1 Rakennuttajana ja tilaajana toimii Parikkalan kunta B4 SUUNNITTELIJAT... 1 RAKENNUSOSAT ALUEOSAT Maaosat Tuennat ja vahvistukset Alueen varusteet Alueen rakenteet TALO-OSAT Alapohjat Runko Laatuvaatimukset Julkisivut Ulkotasot Vesikatot Tilan jako-osat Tilapinnat Tilavarusteet MUUT TILAOSAT Tilaelementit ILMANVAIHTO-OSAT SÄHKÖOSAT TIEDONSIIRTO-OSAT LAITEOSAT... 9

3 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 1 (9) PARIKKALAN VESITORNIN SANEERAUS B1 RAKENNUSHANKE Hankkeena on Parikkalan kunnassa sijaitsevan vesitornin saneeraus. Ulkoseinät uusitaan, putkistoa saneerataan ja sähköjärjestelmä uusitaan sekä yläpohja varusteineen uusitaan betonirakenteiseksi suunnitelmien mukaisesti. B2 RAKENNUSKOHDE Rakennuskohde on Parikkalan kunnan vesitorni, osoitteessa Vesitornintie. B3 RAKENNUTTAJA Rakennuttajana ja tilaajana toimii Parikkalan kunta. Kunnan edustajana toimii yhdyskuntatekniikan päällikkö Anu Nikulainen, puhelin , sähköposti anu.nikulainen@parikkala.fi B4 SUUNNITTELIJAT Osoite Osmontie 34, PL HELSINKI Puh Telefaksi Yhteyshenkilönä ja rakennesuunnittelijana toimii RI Matti Paavola puh , sähköposti matti.paavola@fcg.fi. Kohteessa noudatetaan RunkoRYL 2010 määräyksiä ja ohjeita kuhunkin rakennusosaan soveltuvin osin. RAKENNUSOSAT 11 ALUEOSAT 111 Maaosat

4 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 2 (9) 112 Tuennat ja vahvistukset 114 Alueen varusteet 115 Alueen rakenteet 12 TALO-OSAT 121 Perustukset 1211 Anturat Uudelle julkisivulle tehdään anturallinen sokkeliperustus rakennesuunnitelmien mukaan Perusmuurit, peruspilarit ja peruspalkit 122 Alapohjat 1221 Alapohjalaatat 1222 Alapohjakanaalit Nykyiset sokkelipalkit puretaan. Nykyistä alapohjalaattaa levennetään rakennesuunnitelmien mukaan Erityiset alapohjat 123 Runko 1231 Väestönsuoja 1232 Kantavat seinät 1233 Pilarit Pilareiden ulkopinnat puhdistetaan betonin hienoaineksesta (pintaliimasta), liasta ja muusta irtoaineksesta. Lohkeamat, halkeamat, kolot yms. rapauma-alueet avataan.

5 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 3 (9) Vaurioalueet korjataan tuotteella Keim Concretal-Universalmörtel-R ja/tai Keim Concretal-Universalmörtel-S korroosiosuojaavalla korjauslaastilla. Tuote antaa raudoitteille korroosiosuojan käytettynä vähintään 10mm paksuna kerroksena. Ruosteiset betoniteräkset puhdistetaan puhtausasteeseen Sa2,5. Ruosteisen betoniteräksen ympäriltä poistetaan betonia vähintään 10 mm syvältä ja 20 mm leveältä alueelta. Sivusuunnassa poistetaan betonia noin 50 mm pidemmälle kuin teräs on ruostunut. Korjaus tehdään Keim Concretal-Universalmörtel-S ja/tai Keim Concretal- Universalmörtel-R korroosiosuojaavalla korjauslaastilla Puhdistettu, paikattu ja kostutettu pintaan käsitellään Xypex Concentrate tuoteella. Tuotteen vaikuttaja-aineet tunkeutuvat betonirakenteeseen tiivistäen sen. Pinnalle jäävä kantaja-aines on sementtiä Palkit Ei kunnostettavaa 1235 Välipohjat 1236 Yläpohja 1237 Runkoportaat Vesisäiliön alapohja (koko vesitornin välipohja) on nykyään lämpöeristetty, eristeet poistetaan ja betonipinnan kunto tarkastetaan. Tarvittaessa korjataan. Vesisäiliön puurakenteinen yläpohja puretaan ja korvataan lämpöeristetyllä ontelolaattarakenteella rakennesuunnitelmien mukaan. Säiliön yläpohjan päälle rakennetaan uusi huoltotila rakennesuunnitelmien mukaan. Sen yläpohja on myös lämpöeristetty ontelolaattarakenne Erityiset runkorakenteet Vesisäiliön tyhjentämisen jälkeen seinäpinnat tarkastetaan ja tarvittaessa kunnostetaan seuraavasti: Betonipinnat puhdistetaan vesipainepesulla. Puhdistuksen työnjälkivaatimus on avoin ja puhdas betonipinta, joka on vedestä kyllästetty. Kivitaskut ja valusaumat avataan ja paikataan. Kivitaskut paikataan tuotteella Aquella Pikatulppa. Työsaumat paikataan tuotteen korjausohjeen mukaisesti. Kosteaan ja paikattuun betonirakenteeseen ruiskutetaan 1. kerros tuotetta Xypex

6 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 4 (9) Laatuvaatimukset Concenterate, menekki noin 800g/m2 ja toinen kerros tuotetta Xypex Modified, menekki noin 800g/m2. Jälkihoitona vesisumutusta muutaman kerran päivässä 3 vuorokauden ajan. Paikalla valettavat betonirakenteet rakenteiden valmistus, laadun valvonta ja käyttökelpoisuuden toteaminen BY 50 betonin lujuusluokka C25/30, BY 50 rakenneluokka 2, BY 50 rakenteiden mittatarkkuus. Normaaliluokka N, BY 39 rakennepiirustus Teräsrakenteet teräksen lujuusluokka S355 J2G3, hitsausluokka C, ympäristöluokka C3 Tarkastukset ja kokeet Tarkastukset suoritetaan hitsauksen, maalauksen ja asennuksen osalta: Runko RYL Korroosionesto Kuumasinkitys SFS-EN ISO , SFS-EN ISO 1461 Ympäristöluokka C3: teräs alle 6 mm paksu, keskimääräinen kerrospaksuus μm (kesto ensimmäiseen huoltoon pitkä) Teräs yli 6 mm paksu, keskimääräinen kerrospaksuus 85 μm (kesto ensimmäiseen huoltoon hyvin pitkä) Liitokset hitsaukset: hitsiluokka C = hyvä SFS-EN 5817, mitoitus SFS 2373 pulttiliitokset: ilmastorasitteiset kuumasinkityt; upporasitus, roiskeet haponkestävä teräs (pultit, mutterit, aluslevyt). Pulttien ja muttereiden lujuusluokka on 8,8 noudatetaan rakennepiirustukset Puutavara sahattu puutavara T24, RT vaneri, RT , RT , RT rakennepiirustukset

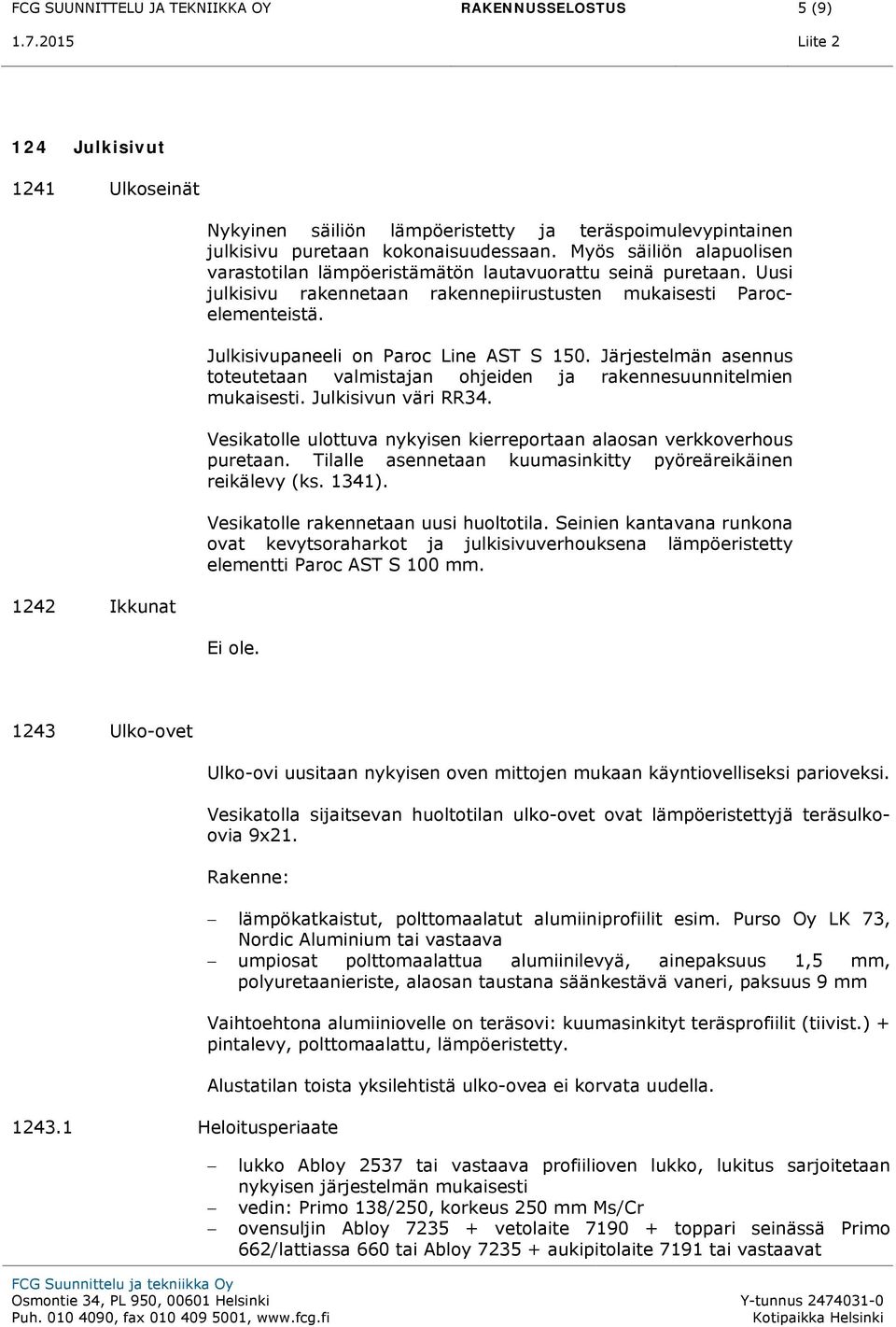

7 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 5 (9) 124 Julkisivut 1241 Ulkoseinät 1242 Ikkunat Nykyinen säiliön lämpöeristetty ja teräspoimulevypintainen julkisivu puretaan kokonaisuudessaan. Myös säiliön alapuolisen varastotilan lämpöeristämätön lautavuorattu seinä puretaan. Uusi julkisivu rakennetaan rakennepiirustusten mukaisesti Parocelementeistä. Julkisivupaneeli on Paroc Line AST S 150. Järjestelmän asennus toteutetaan valmistajan ohjeiden ja rakennesuunnitelmien mukaisesti. Julkisivun väri RR34. Vesikatolle ulottuva nykyisen kierreportaan alaosan verkkoverhous puretaan. Tilalle asennetaan kuumasinkitty pyöreäreikäinen reikälevy (ks. 1341). Vesikatolle rakennetaan uusi huoltotila. Seinien kantavana runkona ovat kevytsoraharkot ja julkisivuverhouksena lämpöeristetty elementti Paroc AST S 100 mm Ulko-ovet Ulko-ovi uusitaan nykyisen oven mittojen mukaan käyntiovelliseksi parioveksi. Vesikatolla sijaitsevan huoltotilan ulko-ovet ovat lämpöeristettyjä teräsulkoovia 9x21. Rakenne: Heloitusperiaate lämpökatkaistut, polttomaalatut alumiiniprofiilit esim. Purso Oy LK 73, Nordic Aluminium tai vastaava umpiosat polttomaalattua alumiinilevyä, ainepaksuus 1,5 mm, polyuretaanieriste, alaosan taustana säänkestävä vaneri, paksuus 9 mm Vaihtoehtona alumiiniovelle on teräsovi: kuumasinkityt teräsprofiilit (tiivist.) + pintalevy, polttomaalattu, lämpöeristetty. Alustatilan toista yksilehtistä ulko-ovea ei korvata uudella. lukko Abloy 2537 tai vastaava profiilioven lukko, lukitus sarjoitetaan nykyisen järjestelmän mukaisesti vedin: Primo 138/250, korkeus 250 mm Ms/Cr ovensuljin Abloy vetolaite toppari seinässä Primo 662/lattiassa 660 tai Abloy aukipitolaite 7191 tai vastaavat

8 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 6 (9) pariovessa pitkäsalpa saranat Dorma tai vastaavat, malli oven painon mukaan 2- tai 3-osainen. Saranoiden kiinnitysruuvien min. määrä 3 kpl/sarana Kynnys Nykyiset kynnyspuut poistetaan ja tilalle betoniin kiinnitetään kynnykseksi sopiva ruostumaton teräsprofiili Julkisivuvarusteet 1245 Erityiset julkisivurakenteet 1245 Erityiset julkisivurakenteet 125 Ulkotasot 1251 Parvekkeet 1252 Katokset 1253 Erityiset ulkotasot 126 Vesikatot 1261 Vesikattorakenteet Nykyisen kierreportaan kulkusilta vesikatolle siovitetaan uusien suunnitelmien mukaiseen järjestelyyn. Nykyinen puurakenteinen vesikatto puretaan. Uuden säiliöosan vesikaton kantavana rakenteena toimii ontelolaatta ja vedeneristeenä kumibitumikermit. Katto lämpöeristetään. Vedeneristys ja kaikki katteen läpiviennit toteutetaan kattoliiton Toimivat katot 2013 julkaisun mukaisesti. Syöksytorvet ja räystäskouru rakennetaan haponkestävästä materiaalista valmistettuihin osiin piirustusten mukaisesti.

9 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 7 (9) 1262 Räystäsrakenteet 1263 Vesikatteet Yläpohjan vedeneristeenä on kermi V Vesikattovarusteet 1265 Lasikattorakenteet 1266 Kattoikkunat ja -luukut 1267 Erityiset vesikattorakenteet Vesikaton vedenpoistoa varten julkisivuelementtiin tehdään aukko, josta vesi johtuu vesikouruun ja syöksytorviin. Sijainti rakennesuunnitelmista. Uudesta huoltotilasta tehdään käynti huoltoluukun kautta vesialtaaseen. Luukku on ilmatiivis haponkestävästä teräksestä valmistettu tiivisteillä varustettu lukittava ja lämpöeristetty Uuden huoltotilan kautta johdetaan altaaseen ilmanvaihtoputki EU7 (F7) (AmphiVent) suodattimilla varustettuina. Julkisivulle asennetaan sähkölämmitettävä ilmanvaihtosäleikkö, johon säiliön tuuletusputki liitetään. Kondenssivesi poistetaan tuuletusputkesta uudessa huoltotilassa. Kaikki materiaali säiliön tuuletukseen oltava haponkestävää terästä. 13 TILAOSAT 131 Tilan jako-osat 1311 Väliseinät Säiliön alapuolinen venttiilitila seinineen puretaan Lasiväliseinät 1313 Erityisväliseinät 1314 Kaiteet 1315 Väliovet

10 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 8 (9) 1316 Erityisovet 1317 Tilaportaat 1318 Erityiset tilajako-osat 132 Tilapinnat 1321 Lattioiden pintarakenteet 1322 Lattiapinnat 1323 Sisäkattorakenteet 1324 Sisäkattopinnat Lattioihin pölynsidontakäsittely esim. Ins.tsto Sulin Rocflor tai Master Builders Mastertop 1110 tai vastaava. Esikäsittely ja pinnoitus valmistajan/toimittajan kirjallisten ohjeiden ja valvonnan mukaan. Vesisäiliön alapuolinen lämmöneriste koolauksineen puretaan Seinien pintarakenteet 1326 Seinäpinnat 1327 Erityiset tilapinnat 133 Tilavarusteet

11 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSSELOSTUS 9 (9) 134 MUUT TILAOSAT 1341 Hoitotasot ja kulkurakenteet 135 Tilaelementit Nykyinen kierreporras sovitetaan uusiin rakenteisiin rakennepiirustusten mukaan. 22 ILMANVAIHTO-OSAT 23 SÄHKÖOSAT 24 TIEDONSIIRTO-OSAT 25 LAITEOSAT Sähkösuunnitelmien mukaan.
