Mittaustyökaluja todellisille ammattilaisille TARKKA. TUKEVA. LUOTETTAVA. OPTIMAALINEN KÄSITELTÄVYYS. 2015/2016

Transkriptio

1 Mittaustyökaluja todellisille ammattilaisille TARKKA. TUKEVA. LUOTETTAVA. OPTIMAALINEN KÄSITELTÄVYYS. 2015/2016

2 Kaikille, jotka tekevät työnsä tarkasti. Todelliset ammattilaiset mittaavat STABILAmittaustyökaluilla. STABILA 2 3

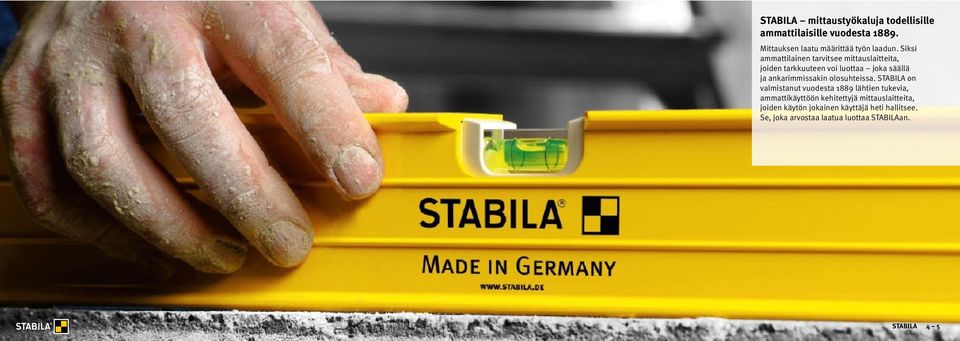

3 STABILA mittaustyökaluja todellisille ammattilaisille vuodesta Mittauksen laatu määrittää työn laadun. Siksi ammattilainen tarvitsee mittauslaitteita, joiden tarkkuuteen voi luottaa joka säällä ja ankarimmissakin olosuhteissa. STABILA on valmistanut vuodesta 1889 lähtien tukevia, ammattikäyttöön kehitettyjä mittauslaitteita, joiden käytön jokainen käyttäjä heti hallitsee. Se, joka arvostaa laatua luottaa STABILAan. STABILA 4 5

4 STABILA lasermittauslaitteet säästävät aikaa, säästävät virheitä, säästävät kustannuksia. Lasermittauslaitteet monipuolisille käyttöalueille Suuren tarkkuuden ja ulottuvuuden omaavat laservaaituslaitteet ja -etäisyysmittarit ovat tulleet kaikkien työmaalla toteutettavien töiden välttämättömiksi apuvälineiksi. Rotolaserit soveltuvat jopa 500 m työalueensa ansiosta tarkkaan vaaitukseen pitemmillä etäisyyksillä. Niillä voidaan tehdä vaaitus vaaka- ja pystysuorassa sekä asettaa kallistus. Piste- ja linjalaseria käytetään sen sijaan usein lähialueelle. Suoraa näkyvillä laserlinjoilla ja -pisteillä työskentelyä varten. Laseretäisyysmittarit soveltuvat parhaiten tarkkaan, nopeaan ja helppoon etäisyyden mittaamiseen Erilaiset lasertoiminnot Rotolaser LAR 250 LAR 200 LAPR 150 Piste- ja linjalaser LAX 400 LAX 300 LAX 200 FLS 90 LA-5P Lisävarusteet Vaaitusrimat Kolmijalat Laseretäisyysmittari Toimintojen yleiskuva LD 520 LD 420 LD 320 STABILA Lasermittauslaitteet 6 7

5 Lasertoiminnot ja käyttötapojen kirjo Laservaaituslaitteissa on kahdeksan eri lasertoimintoa, jotka kattavat kaikki työmaalla tarvittavat mittausjärjestelmät. Tämän vuoksi nykyaikaista lasermittaustekniikkaa voidaan hyödyntää äärimmäisen monipuolisesti. Kansainvälisesti tunnustettu mittaustyökaluasiantuntija, STABILA valmistaa joka käyttöön ja ammattiin sopivat laitteet. Erilaiset lasertoiminnot Pistetoiminto Toiminto Lasersäde osoittaa vaakasuoraan ja on nähtävissä pisteenä tähdätyllä pinnalla Käyttötapojen kirjo, esim. Rakenneosien suoristaminen samansuuntaisiksi, korkeuksien siirtoon Suorakulma (90 ) Toiminto Käyttötapojen kirjo, esim. Lasersäteet tulevat ulos Väliseinien asentaminen, 90 asteen kulmassa. layoutin merkitseminen lattiaan, laatoituksen asentaminen lattialle Toiminto Laser siirtää vaakasuoran linjan seinälle. Vaakasuora linjatoiminto Käyttötapojen kirjo, esim. Välitilan laatoituksen asentaminen seinään, korkeuden siirto pistorasioita asetettaessa, riippukaappien suoristus Toiminto Laser projisoi pystysuoran linjan lattialle, seinälle ja kattoon. Pystysuora linjatoiminto Käyttötapojen kirjo, esim. Pylvässeinien merkitseminen ja suoristus, lämmitysputkien asennus, valonauhojen vetäminen Turvaohje: Laserluokan 2 lasereiden katsotaan olevan vaarattomia, kun lasersäteen vaikutusaika on satunnaisesti lyhytaikainen (vaikutusaika < 0,25 s). Katsomista suoraan laseriin on ehdottomasti vältettävä, vaikka henkilö käyttäisi suojalaseja, Jos siitä huolimatta lasersäde osuisi silmään, on silmät suljettava tietoisesti ja pää on käännettävä tietoisesti poispäin. Luotaustoiminto Vaakasuora rotaatiotoiminto Pystysuora rotaatiotoiminto Kallistustoimintoa Toiminto Siirtää määritetyn pisteen lattiasta kattoon. Käyttötapojen kirjo, esim. Valaistusrakenteen asentaminen, välikaton läpiviennin määrittäminen, rakenneosien suoristaminen Toiminto Käyttötapojen kirjo, esim. Lasersäde kääntyy Perustuksen vaaitus betonoitaessa, vaakasuorassa 360 polku-, laatta- ja puutarhapintojen pystysuoran akselinsa asentaminen, välikattojen ympäri. asentaminen, rengasankkureiden korkeuden säätö Toiminto Käyttötapojen kirjo, esim. Lasersäde kääntyy Seinäelementtien pystytys, pystysuorassa 360 julkisivuverhousten ja vaakasuoran akselinsa puulaudoitusten vaaitus, ympäri. akseleiden siirto Toiminto Vaakasuora taso kallistetaan haluttuun asentoon. Käyttötapojen kirjo, esim. Kaltevien pihapintojen, parkkipaikkojen ja terassien luominen, autotallien kulkuteiden vaaitus STABILA Lasermittauslaitteet 8 9

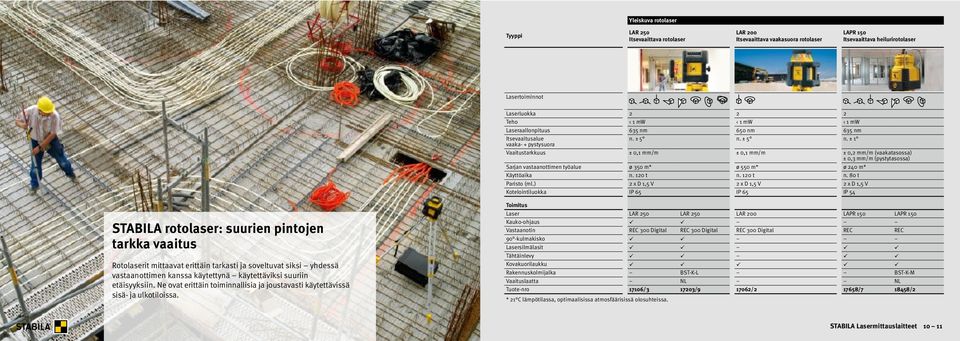

6 Yleiskuva rotolaser Tyyppi LAR 250 Itsevaaittava rotolaser LAR 200 Itsevaaittava vaakasuora rotolaser LAPR 150 Itsevaaittava heilurirotolaser Lasertoiminnot Laserluokka Teho 1 mw 1 mw 1 mw Laseraallonpituus 635 nm 650 nm 635 nm Itsevaaitusalue n. ± 5 n. ± 5 n. ± 1 vaaka- + pystysuora Vaaitustarkkuus ± 0,1 mm/m ± 0,1 mm/m ± 0,2 mm/m (vaakatasossa) ± 0,3 mm/m (pystytasossa) Sarjan vastaanottimen työalue ø 350 m* ø 550 m* ø 240 m* Käyttöaika n. 120 t n. 120 t n. 80 t Paristo (ml.) 2 x D 1,5 V 2 x D 1,5 V 2 x D 1,5 V Kotelointiluokka IP 65 IP 65 IP 54 STABILA rotolaser: suurien pintojen tarkka vaaitus Rotolaserit mittaavat erittäin tarkasti ja soveltuvat siksi yhdessä vastaanottimen kanssa käytettynä käytettäviksi suuriin etäisyyksiin. Ne ovat erittäin toiminnallisia ja joustavasti käytettävissä sisä- ja ulkotiloissa. Toimitus Laser LAR 250 LAR 250 LAR 200 LAPR 150 LAPR 150 Kauko-ohjaus Vastaanotin REC 300 Digital REC 300 Digital REC 300 Digital REC REC 90 -kulmakisko Lasersilmälasit Tähtäinlevy Kovakuorilaukku Rakennuskolmijalka BST-K-L BST-K-M Vaaituslaatta NL NL Tuote-nro 17106/ / / / /2 * 21 C lämpötilassa, optimaalisissa atmosfäärisissä olosuhteissa. STABILA Lasermittauslaitteet 10 11

7 Tukeva, pitkäikäinen, tarkka. moottoriohjattu rotolaser. Protector-järjestelmän ansiosta erittäin tukeva. mittausjärjestelmät kattavaa REC 300 Digital: referenssitason poikkeaman (mm:einä) suora mukaan. Tuote-nro 17106/ /9* * Rakennuskolmijalka ja vaaituslaatta Itsevaaittava rotolaser LAR 250 vastaanottimella REC 300 Digital IP 65 Lasertoiminnot Pistetoiminto Suorakulma (90 ) Vaakasuora linjatoiminto Pystysuora linjatoiminto Luotaustoiminto Vaakasuora rotaatiotoiminto Pystysuora rotaatiotoiminto Kallistustoimintoa Käyttösuositus Maanalaisten rakennustöiden tekijät ja putkiasentajat Puutarhurit ja maisemoijat Teräsbetoniasentajat Kuivarakentajat (Sisustus) Asentajat Vastaanotin REC 300 Digital: Tällä digitaalivastaanottimella voit lukea millimetrivertailun poikkeaman suoraan lukuna näytöltä. Suuri vastaanottoalue: 8-korkeus-cm. Mahdollisimman nopea ja tarkka korkeudenkorjaus työmaan mukaisella digitaalisella mittaustekniikalla. ± 5 Kallistusmuoto: STABILA LAR 250 vaaitustasoa voidaan kallistaa kauko-ohjauksella 5 suuntaansa. Käytännön vinkki: rinnakkaistasojen helppo luominen. 3 B 4 1 A 2 1 Tätä varten tarvitaan kaukoohjauksella varustettu LAR 250, tuumamitta ja vastaanotin REC 300 Digital. Mittaa rinnakkain etäisyydet A ja B seinästä. Aseta laser merkintäpisteen yläpuolelle. Suorista laser pystysuoraan tasoon. Aseta vastaanotin pisteeseen B. Pisteen A ja B yhdistäminen: Käännä pystysuora taso vastaanottimen suuntaan käyttäen kauko-ohjausta. STABILA Lasermittauslaitteet 12 13

8 Luotettava myös pitkillä etäisyyksillä. Vaakasuorien käyttötapojen asiantuntija ulkotiloissa: moottoriohjattu rotolaser. käyttää yksi kytkin. järjestelmän ansiosta erittäin pölytiivis IP 65 mukaan. Itsevaaittava vaakasuora rotolaser LAR 200 vastaanottimella REC 300 Digital Neliosainen testisarja todistaa: erittäin tukeva. 1. Putoamistesti 2. Vesitesti Tuote-nro 17062/2 3. Kuumustesti 4. Pölytesti Vastaanotin REC 300 Digital: Lisätietoja sivulla 30. Lasertoiminnot Luotaustoiminto Vaakasuora rotaatiotoiminto Käyttösuositus Maanalaisten rakennustöiden tekijät ja putkiasentajat Puutarhurit ja maisemoijat Muurarit Teräsbetoniasentajat Kirvesmiehet IP 65 Erittäin tukeva: Ei ole ongelmaa, jos LAR 200 tönäistään kumoon yhdessä kolmijalan kanssa: nostetaan pystyyn, kytketään päälle, jatketaan mittausta. STABILA Protector-järjestelmä, jolle on haettu patenttia, vaimentaa kovat iskut. Vesi- ja pölytiivis IP 65 mukaan. Tämä kertoo kaiken. Tietysti laite on myös kuuman- ja kylmänkestävä. Helppo käsitellä: yksi kytkin yksi painallus yksi toiminto luotettava itsevaaitus. 550 m toiminta-alue: yhdessä vakiovarustukseen kuuluvan vastaanottimen kanssa huipputiimi isoille rakennustyömaille. Lisäetu: LAR 200 on yhteensopiva tavanomaisten koneohjausten kanssa. ø 550 m toiminta-alue STABILA Lasermittauslaitteet 14 15

9 Lasertoiminnot Pistetoiminto Suorakulma (90 ) Vaakasuora linjatoiminto Pystysuora linjatoiminto Luotaustoiminto Vaakasuora rotaatiotoiminto Pystysuora rotaatiotoiminto Käyttösuositus Laatoittajat Lattian asentajat Kuivarakentajat (Sisustus) Sähkömiehet Putkimies Itsevaaittava heilurirotolaser LAPR 150 Vaihtaminen vaakatasosta pystyasentoon: Koko prismayksikkö käännetään ohjauskanavassa tarkasti 90. Paristolaatikko: helposti vaihdettavissa myös suoraan kolmijalan päällä. Nopea, monipuolinen, yksinkertainen. työmaanmukaisen heiluriteknologian avulla. Vaaittaa itsensä vielä nopeammin kuin moottorikäyttöinen lasertoiminnot yhdistettyinä yhdessä laitteessa: vaaka- ja pystysuora rotaatio, kolmiportainen skannaus, luotaus, 90 kulma. kaikissa asennoissa tukevalla metallikaarella ja iskunvaimentavalla vaakasuorassa: ± 0,2 mm/m, Mittaustarkkuus pystykäytössä: (Pölylaskeumilta suojattu sisäpuolella. Roiskevesisuojattu kaikista suunnista). Tuote-nro 17658/ /2* * Rakennuskolmijalka ja vaaituslaatta STABILA Lasermittauslaitteet 16 17

10 STABILA piste- ja linjalaser: piirrotus ja siirto tarkasti ja nopeasti Tyyppi Yleiskuva piste- ja linjalaser LAX 400 itsevaaittava monilinjalaser LAX 300 Itsevaaittava istilinjaluotauslaser LAX 200 Itsevaaittava ristilinjalaser FLS 90 Lattialinjalaser LA-5P Itsevaaittava 5-piste-laser Piste- ja linjalaser soveltuu sisätiloissa käytettäväksi, kun työskennellään näkyvissä olevan linjan tai pisteen avulla. Kompakteja laitteita voidaan kantaa mukana ja niiden työalue kattaa aina 30 m. Pulssitetuilla laserlinjoilla varustettujen linjalasereiden työaluetta voidaan merkittävästi laajentaa yhdistämällä sen käyttö linjavastaanottimen kanssa. Lasertoiminnot Laserluokka Teho 1 mw 1 mw 1 mw 1 mw 1 mw Laseraallonpituus 635 nm 635 nm 635 nm 635 nm 635 nm Itsevaaitusalue n. ± 4,0 n. ± 4,5 n. ± 4,5 n. ± 4,5 Vaaitustarkkuus ± 0,3 mm/m ± 0,3 mm/m ± 0,3 mm/m ± 0,3 mm/m Linjan suoruus ± 0,2 mm/m ± 0,2 mm/m ± 0,2 mm/m Luotisäteen tarkkuus ± 0,3 mm/m ± 0,3 mm/m (ylhäällä) ± 0,4 mm/m (alhaalla) ± 0,3 mm/m (ylhäällä) ± 0,4 mm/m (alhaalla) Tarkkuus 90 -kulma ± 0,3 mm/m ± 0,3 mm/m ± 0,2 mm/m Ulottuvuus Näkyvä linja 20 m* Näkyvä linja 20 m* Näkyvä linja 20 m* Näkyvä linja 15 m* Näkyvä piste 30 m* Sarjan vastaanottimen ulottuvuus 250 m:iin** Käyttöaika n. 10 t n. 20 t n. 30 t n. 20 t n. 20 t Paristo (ml.) 4 x AA 1,5 V 3 x AA 1,5 V 3 x AA 1,5 V 3 x AA 1,5 V 3 x AA 1,5 V Kotelointiluokka IP 54 IP 54 IP 53 IP 54 IP 54 Toimitus Laser LAX 400 LAX 300 LAX 300 LAX 200 LAX 200 FLS 90 LA-5P LA-5P Vastaanotin REC 210 Line Lasersilmälasit Tähtäinlevy Seinäpidike Vyölaukku Kovakuorilaukku Laser-teleskooppituki LT 30 LT 30 Tuote-nro 18702/ / / / / / / /4 * Sisällä tyypillisissä työolosuhteissa. ** 21 C lämpötilassa, optimaalisissa atmosfäärisissä olosuhteissa. STABILA Lasermittauslaitteet 18 19

11 Ammattilaislaser sisärakentamiseen. merkitsemiseen, kohdistamiseen ja tasaamiseen koko tilassa. KOHDISTAMINEN: Kaksi pystysuoraa linjatoimintoa muodostavat kotelossa olevalla kiertopainikkeella. Laserlinjat voidaan kääntää kohdeasentoon luotipisteen sijaintia kadottamatta. Ihanteellinen väliseinien tarkkaan asennukseen U-profiilien avulla. laserlinjojen päällä. Layoutin siirtämiseen lattialta välikattoon. Nopeaan ja tarkkaan ja siistit laserlinjat. Näkyvän linjan kotelopää suojaa vaakasuoraa (suojaa pölylaskeutumilta sisäpuolella, suojaa kaikista suunnista vesiroiskeilta. suurilla etäisyyksillä: REC 210 Line linjavastaanottimella etäisyys jopa 60 m (ulottuvuus). Tuote-nro 18702/6 Itsevaaittava monilinjalaser LAX 400 Lasertoiminnot Vaakasuora linjatoiminto Pystysuora linjatoiminto Suorakulma (90 ) Luotaustoiminto Käyttösuositus Kuivarakentajat Laatoittajat Sähkömiehet Putkimies Puusepät MANUAALINENKOHDISTAMINEN suorakulmaisen kulman tarkkaan luomiseen UUTUUS Kotelossa olevalla kiertopainikkeella laser käännetään manuaalisesti merkintään tai U-profiiliin ja näin luodaan suora kulma. Käytännön vinkki: Tarkan suorakulman luominen. LAX 400:n kahden pystysuoran laserlinjan avulla voidaan luoda suorakulmaisia tiloja. Mittaa pisteet A ja B seinästä samansuuntaisesti. Aseta laser pisteeseen A, kohdelevy pisteeseen B. Kohdista laser karkeasti. Kotelossa olevalla kiertopainikkeella laser käännetään manuaalisesti merkintään ja näin luodaan suorakulma. 1) 2) 3) 1) Lepoasento. 2) U-kahvan koteloa voidaan kääntää ) Ulos vedettävän jalan ansiosta laserin korkeus on säädettävissä. Asetuspinta mahdollistaa laserin sijoittamisen esim. U-profiileihin. STABILA Lasermittauslaitteet 20 21

12 Merkintöjen tekeminen samanaikaisesti lattiaan, seinään ja välikattoon. Itsevaaittava ristilinjaluotauslaser LAX 300 linja, luotipisteet ylös ja alas ulosvedettävän jalan ansiosta. suoraan laserlinjojen päällä. Layoutin siirtämiseen lattialta välikattoon. Nopeaan ja tarkkaan voidaan kääntää kotelossa 360. (suojaa pölylaskeumilta sisäpuolella, suojaa kaikista suunnista optimaalinen suojaus pölyltä ja naarmuilta U-kahvan kierroksella. suurilla etäisyyksillä: REC 210 Line linjavastaanottimella etäisyys jopa 250 m (ulottuvuus). Tuote-nro 18327/ /7* Lasertoiminnot Vaakasuora linjatoiminto Pystysuora linjatoiminto Luotaustoiminto Käyttösuositus Sähkömiehet Laatoittajat Kuivarakentajat Ikkunan asentajat Puusepät 50 mm * Laser-teleskooppituen kanssa 1) 2) 3) 1) Lepoasento. 2) Laseria voidaan kääntää kotelossa ) Ulos vedettävän jalan ansiosta laserin korkeus on säädettävissä. Pystysuora laserlinja peittää lähes koko huoneen. STABILA Lasermittauslaitteet 22 23

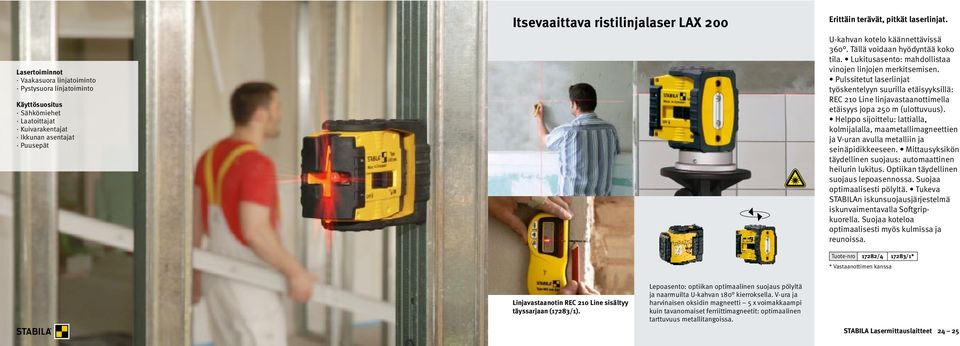

13 Lasertoiminnot Vaakasuora linjatoiminto Pystysuora linjatoiminto Käyttösuositus Sähkömiehet Laatoittajat Kuivarakentajat Ikkunan asentajat Puusepät Itsevaaittava ristilinjalaser LAX 200 Erittäin terävät, pitkät laserlinjat. U-kahvan kotelo käännettävissä 360. Tällä voidaan hyödyntää koko vinojen linjojen merkitsemisen. työskentelyyn suurilla etäisyyksillä: REC 210 Line linjavastaanottimella etäisyys jopa 250 m (ulottuvuus). kolmijalalla, maametallimagneettien ja V-uran avulla metalliin ja täydellinen suojaus: automaattinen suojaus lepoasennossa. Suojaa STABILAn iskunsuojausjärjestelmä iskunvaimentavalla Softgripkuorella. Suojaa koteloa optimaalisesti myös kulmissa ja reunoissa. Tuote-nro 17282/ /1* * Vastaanottimen kanssa Linjavastaanotin REC 210 Line sisältyy täyssarjaan (17283/1). Lepoasento: optiikan optimaalinen suojaus pölyltä ja naarmuilta U-kahvan 180 kierroksella. V-ura ja harvinaisen oksidin magneetti 5 x voimakkaampi kuin tavanomaiset ferriittimagneetit: optimaalinen tarttuvuus metallitangoissa. STABILA Lasermittauslaitteet 24 25

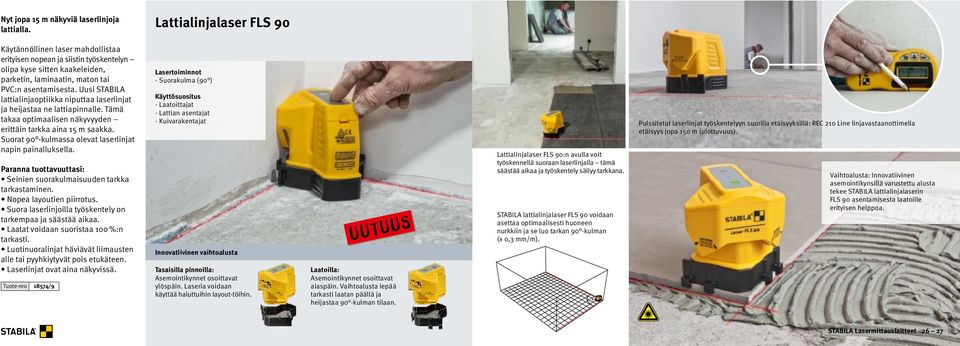

14 Nyt jopa 15 m näkyviä laserlinjoja lattialla. Lattialinjalaser FLS 90 Käytännöllinen laser mahdollistaa erityisen nopean ja siistin työskentelyn olipa kyse sitten kaakeleiden, parketin, laminaatin, maton tai PVC:n asentamisesta. Uusi STABILA lattialinjaoptiikka niputtaa laserlinjat ja heijastaa ne lattiapinnalle. Tämä takaa optimaalisen näkyvyyden erittäin tarkka aina 15 m saakka. Suorat 90 -kulmassa olevat laserlinjat napin painalluksella. Paranna tuottavuuttasi: tarkastaminen. tarkempaa ja säästää aikaa. tarkasti. alle tai pyyhkiytyvät pois etukäteen. Tuote-nro 18574/9 Lasertoiminnot Suorakulma (90 ) Käyttösuositus Laatoittajat Lattian asentajat Kuivarakentajat Innovatiivinen vaihtoalusta Tasaisilla pinnoilla: Asemointikynnet osoittavat ylöspäin. Laseria voidaan käyttää haluttuihin layout-töihin. UUTUUS Laatoilla: Asemointikynnet osoittavat alaspäin. Vaihtoalusta lepää tarkasti laatan päällä ja heijastaa 90 -kulman tilaan. Lattialinjalaser FLS 90:n avulla voit työskennellä suoraan laserlinjalla tämä säästää aikaa ja työskentely säilyy tarkkana. STABILA lattialinjalaser FLS 90 voidaan asettaa optimaalisesti huoneen nurkkiin ja se luo tarkan 90 -kulman (± 0,3 mm/m). Pulssitetut laserlinjat työskentelyyn suurilla etäisyyksillä: REC 210 Line linjavastaanottimella etäisyys jopa 150 m (ulottuvuus). Vaihtoalusta: Innovatiivinen asemointikynsillä varustettu alusta tekee STABILA lattialinjalaserin FLS 90 asentamisesta laatoille erityisen helppoa. STABILA Lasermittauslaitteet 26 27

15 Täydellinen 90 kulmien vaihtomittaus. Itsevaaittava 5-piste-laser LA-5P alaspäin ulosvedettävällä jalalla sekä 3 vaakasuoraa pistettä, jotka kuvaavat suorakulmaisten kulmien luomiseen ja siirtämiseen. Layoutin siirtämiseen lattialta välikattoon, sekä suorille että myös kaareville seinille. Nopeaan vaihtomittauksen ansiosta voidaan samanaikaisesti linjata akselit ja luoda kaksi suorakulmaista kulmaa esimerkiksi kuivarakennuksen layoutia kirkkaat ja hienot laserpisteet. Näkyvän pisteen ulottuvuus 30 m. pölylaskeumilta sisäpuolella, suojaa kaikista suunnista vesiroiskeilta). suojaus pölyltä ja naarmuilta U-kahvan kierroksella. Lisäksi sivuttaisten vaakasuorien pisteiden suojakytkimet. Lasertoiminnot Pistetoiminto Suorakulma (90 ) Luotaustoiminto Käyttösuositus Kuivarakentajat (Sisustus) Metallityömiehet Kiillottajat / etutyömiehet Asentajat 50 mm Suora työskentely U-profiileissa korkeussäädettävällä jalalla. Tuote-nro 18328/ /4* * Laser-teleskooppituen kanssa 1) 2) 3) 1) Lepoasento. 2) Laseria voidaan kääntää kotelossa ) Ulos vedettävän jalan ansiosta laserin korkeus on säädettävissä. STABILA Lasermittauslaitteet 28 29

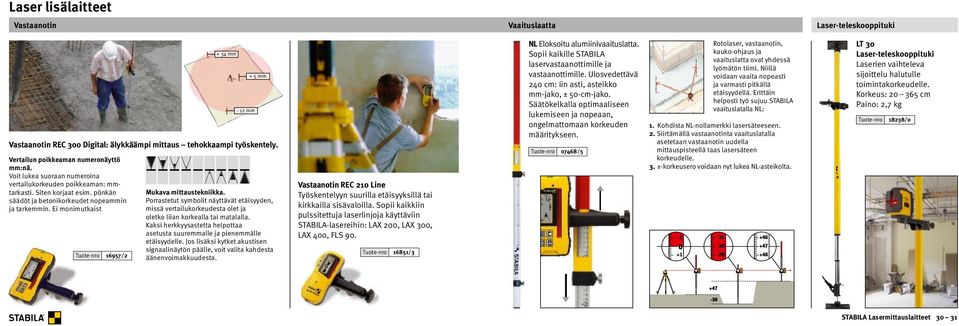

16 Laser lisälaitteet Vastaanotin Vaaituslaatta Laser-teleskooppituki Vastaanotin REC 300 Digital: älykkäämpi mittaus tehokkaampi työskentely. Vertailun poikkeaman numeronäyttö mm:nä. Voit lukea suoraan numeroina vertailukorkeuden poikkeaman: mmtarkasti. Siten korjaat esim. pönkän säädöt ja betonikorkeudet nopeammin ja tarkemmin. Ei monimutkaist Tuote-nro 16957/ mm - 12 mm + 5 mm Mukava mittaustekniikka. Porrastetut symbolit näyttävät etäisyyden, missä vertailukorkeudesta olet ja oletko liian korkealla tai matalalla. Kaksi herkkyysastetta helpottaa asetusta suuremmalle ja pienemmälle etäisyydelle. Jos lisäksi kytket akustisen signaalinäytön päälle, voit valita kahdesta äänenvoimakkuudesta. Vastaanotin REC 210 Line Työskentelyyn suurilla etäisyyksillä tai kirkkailla sisävaloilla. Sopii kaikkiin pulssitettuja laserlinjoja käyttäviin STABILA-lasereihin: LAX 200, LAX 300, LAX 400, FLS 90. Tuote-nro 16851/3 NL Eloksoitu alumiinivaaituslatta. Sopii kaikille STABILA laservastaanottimille ja vastaanottimille. Ulosvedettävä 240 cm: iin asti, asteikko mm-jako, ± 50-cm-jako. Säätökelkalla optimaaliseen lukemiseen ja nopeaan, ongelmattomaan korkeuden määritykseen. Tuote-nro 07468/5 Rotolaser, vastaanotin, kauko-ohjaus ja vaaituslatta ovat yhdessä lyömätön tiimi. Niillä voidaan vaaita nopeasti ja varmasti pitkällä etäisyydellä. Erittäin helposti työ sujuu STABILA vaaituslatalla NL: 1. Kohdista NL-nollamerkki lasersäteeseen. 2. Siirtämällä vastaanotinta vaaituslatalla asetetaan vastaanotin uudella mittauspisteellä taas lasersäteen korkeudelle. 3. ±-korkeusero voidaan nyt lukea NL-asteikolta. LT 30 Laser-teleskooppituki Laserien vaihteleva sijoittelu halutulle toimintakorkeudelle. Korkeus: cm Paino: 2,7 kg Tuote-nro 18238/0 STABILA Lasermittauslaitteet 30 31

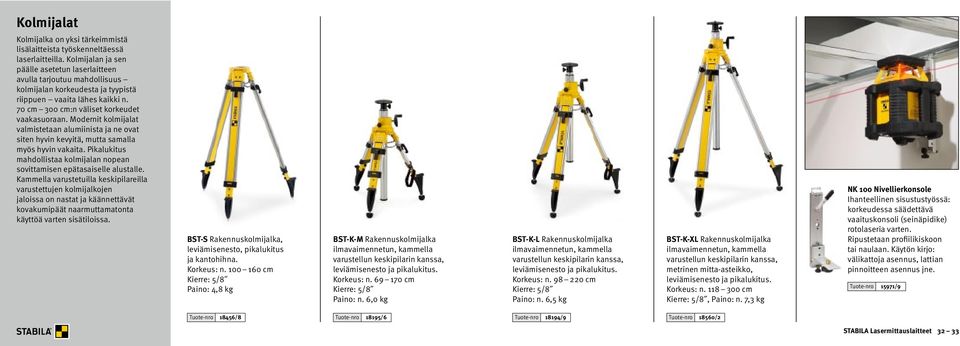

17 Kolmijalat Kolmijalka on yksi tärkeimmistä lisälaitteista työskenneltäessä laserlaitteilla. Kolmijalan ja sen päälle asetetun laserlaitteen avulla tarjoutuu mahdollisuus kolmijalan korkeudesta ja tyypistä riippuen vaaita lähes kaikki n. 70 cm 300 cm:n väliset korkeudet vaakasuoraan. Modernit kolmijalat valmistetaan alumiinista ja ne ovat siten hyvin kevyitä, mutta samalla myös hyvin vakaita. Pikalukitus mahdollistaa kolmijalan nopean sovittamisen epätasaiselle alustalle. Kammella varustetuilla keskipilareilla varustettujen kolmijalkojen jaloissa on nastat ja käännettävät kovakumipäät naarmuttamatonta käyttöä varten sisätiloissa. BST-S Rakennuskolmijalka, leviämisenesto, pikalukitus ja kantohihna. Korkeus: n cm Kierre: 5/8 Paino: 4,8 kg BST-K-M Rakennuskolmijalka ilmavaimennetun, kammella varustellun keskipilarin kanssa, leviämisenesto ja pikalukitus. Korkeus: n cm Kierre: 5/8 Paino: n. 6,0 kg BST-K-L Rakennuskolmijalka ilmavaimennetun, kammella varustellun keskipilarin kanssa, leviämisenesto ja pikalukitus. Korkeus: n cm Kierre: 5/8 Paino: n. 6,5 kg BST-K-XL Rakennuskolmijalka ilmavaimennetun, kammella varustellun keskipilarin kanssa, metrinen mitta-asteikko, leviämisenesto ja pikalukitus. Korkeus: n cm Kierre: 5/8, Paino: n. 7,3 kg NK 100 Nivellierkonsole Ihanteellinen sisustustyössä: korkeudessa säädettävä vaaituskonsoli (seinäpidike) rotolaseria varten. Ripustetaan profiilikiskoon tai naulaan. Käytön kirjo: välikattoja asennus, lattian pinnoitteen asennus jne. Tuote-nro 15971/9 Tuote-nro 18456/8 Tuote-nro 18195/6 Tuote-nro 18194/9 Tuote-nro 18560/2 STABILA Lasermittauslaitteet 32 33

18 Yleiskuva laseretäisyysmittari Tyyppi LD 520 Laseretäisyysmittari LD 420 Laseretäisyysmittari LD 320 Laseretäisyysmittari Laserluokka Teho 1 mw 1 mw 1 mw Laseraallonpituus 635 nm 635 nm 635 nm Tarkkuus tyypillinen* ± 1,0 mm ± 1,0 mm ± 2,0 mm Ulottuvuus tyypillinen* 0, m 0,05 80 m** 0,05 40 m*** Käyttöaika Mittaukset saakka Mittaukset saakka Mittaukset saakka Paristo (ml.) 2 x AA 2 x AAA 2 x AAA Bluetooth Bluetooth Smart (4.0) Kallistusanturi ± 180 Digitaalinen tähtäin Toiminnot 18 toiminnot 12 toiminnot 8 toiminnot Kotelointiluokka IP 54 IP 65 IP 40 Yksinkertaisesti välttämätön: STABILA laseretäisyysmittari Mittaamisesta mittojen tarkastamiseen vastaanoton yhteydessä mittaaminen erittäin korkea mittaustarkkuus myös pitkillä välimatkoilla, säästää aikaa ja kustannuksia, paljon lisämittatietoja ilman ylimääräistä työtä. Toimitus Laser LD 520 LD 420 LD 320 Tähtäinlevy Vyölaukku Käsilenkki Tuote-nro 18562/ / /0 ** ilman heijastuslevyä (heijastuslevyllä enintään 100 m), *** ilman heijastuslevyä (heijastuslevyllä enintään 50 m) STABILA Lasermittauslaitteet 34 35

19 Laseretäisyysmittari: Toimintojen yleiskuva 1) Toimintojen yleiskuva. 2) Pintamittaus. 3) Tilavuusmittaus. 4) Kestomittaus. 5) Ketjumittojen mittaus. 6) Pythagoraan toiminto 1: välimatkan määritys kahdella apumittauksella. 7) Pythagoraan toiminto 2: välimatkan määritys kolmella apumittauksella. 8) Minimum Tracking: Minimaalisella kestomittauksella mitataan kahden pisteen välinen lyhyin etäisyys (Minimum-Tracking). 9) Maximum Tracking: Kestomittaus esim. maksimaalisen diagonaalimitan mittaamiseksi (Maximum-Tracking). 10) Ajastin: Itselaukaisutoiminto, esim. tärähtämätöntä mittausta varten kolmijalalta. a d 1) 2) 3) 4) 5) LD LD LD LD LD b c 6) LD ±180 a 7) 8) 9) 10) 11) a 12) LD LD LD LD LD LD β a b α α ho α c α β 2 ho ) 14) 15) 16) REF 0 17) 18) LD 520 LD 520 LD 520 LD 520 LD LD ) Etäisyyden merkintä. 12) Kaltevuudenmittaus: kaltevuusanturi mittaa ± 180 väliset kaltevuudet. 13) Epäsuora etäisyydenmittaus: Mahdollistaa vaakasuoran luoksepääsemättömän matkan mittaamisen. 14) Epäsuora korkeudenmittaus: Korkeuden määritys (esim. rakennuksen) kun soveltuvaa heijastuspistettä ei ole. 15) Kaltevien kohteiden mittaus: Mahdollistaaluoksepääsemättömien taivutettujen matkojen (esim. kaltevan katon) mittaamisen 16) Korkeusprofiilin mittaus: Määrittää referenssipisteen ja muiden mittauspisteiden välisen korkeuseron. 17) Puolisuunnikasmittaus: mahdollista kaltevien, ei suoraan päästävien matkojen mittauksen. 18) Kolmiopinnanmittaus laskee kolmion pinnan mittaamalla kolmion kyljet. STABILA Lasermittauslaitteet 36 37

20 Digitaalinen kohteen määritys. Älykäs tapa mitata. zoomauksella mittauksiin aina 200 m saakka. erittäin tarkka kuva myös kirkkaassa valossa. Smart (4.0) mahdollistaa helpon tiedonsiirron esim. iphone:n ipad:in STABILA Measures siirrät mittaustulokset suoraan joustavaa mittaamista varten joka asennosta vakiot syötetyt mittausarvot voidaan kertoa tai jakaa (esim. tuntipalkka tai materiaalikustannukset). Saat näin käyttökelpoisia laskusuureita, joita voit käyttää paikan päällä tarjousten tekemiseen. mittaustarkkuus: tyyp. ± 1,0 mm. suojattu sisäpuolella. Roiskevesisuojattu kotelo iskunvaimentavalla Softgrip-kuorella. Tuote-nro 18562/6 Laseretäisyysmittari LD 520 Yhteensä 2 x zoomaus 4 x zoomaus Hiusristikossa: tarkka suuntiminen myös kirkkaassa auringonpaisteessa. säällä ja suurilla etäisyyksillä: sinun ei tarvitse turhaan etsiä pientä punaista laserpistettä. voit suunnata LD 520:n siististi maalikohteeseen. 4-kertaisella zoomauksella. hiusristikon läpi. Etäisyys mitataan tarkasti. ympäristön valoon. valaistuksen automaattisesti. Tämä säästää paristoja. Ulottuvuuden ja tarkkuuden tiedot täyttävät Hyödynnätkö työmaalla myös mobiililaitteita, kuten iphone tai ipad? Siinä tapauksessa pidät näistä uusista mahdollisuuksista: Integroitu Bluetooth Smart-teknologiahdollistaa mittaustulostesi langattoman siirron LD 520:ltä. ipad:iasi varten maksuttoman sovelluksen, STABILA Measures, jolla voit luoda ja mitata suoraan tilojen ja kohteiden piirrokset tai käsin valmistetut luonnokset. Työmaan valokuvat voidaan myös siirtää helposti mittaustuloksiin. Näin voit dokumentoida kaiken suoraan paikan päällä ja viestiä tiimisi kanssa älypuhelimellasi. STABILA Lasermittauslaitteet 38 39

21 Ylimittojen nero Laseretäisyysmittari LD 420 Laseretäisyysmittari LD 320 Kompaktiluokka LD 420 on käytettävissä joustavasti. Siirrät henkilökohtaiset suureesi muistiin, kuten esimerkiksi työtuntikustannukset, materiaalin neliömetrihinta, mittaat sen jälkeen huoneet, lasket kustannukset suureidesi avulla ja esität salamanopeasti tarjouksesi. tilavuus jne.) voit hakea lisätietoja: esim. laajuus, seinän ja välikaton pinnat jne. suojattu vedeltä ja pölyltä kotelointiluokan IP 65 mukaan ja on varustettu iskunkestävällä kotelolla iskunvaimentavalla STABILA Softgripvaipalla. Sisältää kaiken, mitä monet käsityön ammattilaiset tarvitsevat mittausteknisesti työmaalla. käsiteltävät mittaustoiminnot. valaistun näytön ansiosta. STABILA Softgrip-vaipalla. Tuote-nro 18379/0 Tuote-nro 18378/3 Ulottuvuuden ja tarkkuuden tiedot täyttävät uuden Vyölaukku kätevään kuljetukseen. IP 65 Vyölaukku kätevään kuljetukseen. Ulottuvuuden ja tarkkuuden tiedot täyttävät uuden STABILA Lasermittauslaitteet 40 41

22 44 45 Mistä tunnistetaan hyvä vesivaaka? Lue, miksi STABILAn vesivaakat ovat erityisiä: Paras laatu kannattaa. Ennemmin tai myöhemmin. Jokainen ammattilainen tietää, ettei kaikki suju aina odotetusti työmaalla. Miten hyvä onkaan, jos voit silloin luottaa työkalujesi varmaan toimintaan. Mieti tilannetta, jossa vesivaakasi tippuu telineeltä ja silti mittaa kovan iskun jälkeenkin yhtä tarkasti kuin ensimmäisenä päivänä. Tämä on STABILA laatua! STABILA vesivaa at rakennetaan kiinteällä libellillä, joka mittaa kovassakin rasituksessa täysin tarkasti jälkisäätöä ei tarvita. Siksi ammattilaiset luottavat vesivaakoihimme ympäri maailman. Jokainen ammattilainen löytää itselleen oikean STABILA vesivaa an: toiveiden ja käytön mukaan kevyt tai tukeva, pitkä tai lyhyt, aina täysin tiettyyn työhön suunnattuihin erityisvesivaakoihin saakka vuoden TAKUU Vesivaa at Tyyppi R 300 Sarja 196 Sarja 96 Sarja 196 electronic IP 65 Sarja 80 A Sarja 70 Sarja 106 T Tyyppi 80 M Installation Sarja Pocket Sarja 81 S Takuutodistuksen löydät takasivulta. STABILA Vesivaa at 42 43

23 STABILA vesivaa at tarkkuuden perusperiaate: Mikrometrin tarkkuudella säädetty ja erottamattomasti yhdistetty STABILA vesivaakojen libelli, libellilohkon pidin ja profiilin mittapinnat on suunnattu tarkasti ja yhdistetty erottamattomasti synteettisellä hartsilla toisiinsa valmistusprosessin aikana. Vain näin voimme taata, että kaikki rakenneosat on rinnakkain ja erottamattomasti suunnattu toisiinsa sekä, että vesivaaka mittaa täysin tarkasti vielä useiden vuosienkin jälkeen. Näin mahdollistamme kestävän tarkkuuden: STABILA asennusteknologia: Erityinen asennusteknologia takaa pitkäaikaisen tarkkuuden. Kolme rakenneosaa yhdistetään kiinteästi toisiinsa erityisessä valumenettelyssä. Voit luottaa vesivaakaasi koko elämäsi ajan. Se pysyy yhtä tarkkana ensimmäisestä päivästä lähtien. Ei jälkisäätöä, ei epäilyksiä. Aina tarkat mittaukset jopa ankarimmissa työmaaolosuhteissa. Näin mahdollistamme optimaalisen käsiteltävyyden: Profiili: Profiili on libellin jatke. Sen takia profiili on valmistettava kestävästä ja kieroutumattomasta materiaalista. Pulveripäällysteinen pinta on tukeva ja helppo puhdistaa. Normaali- / vaihtomittausasento Vain vesivaa at, joiden libellit soveltuvat vaihtomittaukseen, mittaavat tässä asennossa luotettavasti. Libellit: Erittäin tarkat sisä-ääriviivat. Asennetut korroosiovapaat merkkirenkaat. Ei kuplan siirtymistä staattisen latauksen tai mekaanisen vaikutuksen johdosta. Fluorensoiva libellineste on voimakasta UV-säteilyä kestävää. Mittauspinnat: Vesivaaka on varustettu mallista riippuen joko yhdellä tai kahdella mittapinnalla. Lisämittapinta lisää käyttömahdollisuuksia. STABILA Tavanomainen Kauko-Itä Lämpötilasuoja: Vesivaakamme kestävät erittäin hyvin kuumuutta ja kylmyyttä. Takaamme tarkan lukemisen -20 C ja +50 C välillä. Pääteosat: Mittauspintojen suojaamiseksi asennetaan iskunkestävästä muovista valmistetut pääteosat kestävästi kiinni. Magneettijärjestelmä: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. 100 %:n tarkkuus kestävästi. STABILA Vesivaa at 44 45

24 Lyhyt esittely: Tyyppi R 300 Tyyppi R 300 Tyyppi R 300 Erittäin hyvin rasitusta kestävä: Vääntymistä vastustava viisikammioinen R-profiili. Erittäin tukeva: Erikoisleveä mittauspinta (4 cm). Tarkka piirrotus: Kolme ohjausvarmaa piirrotusreunaa koko pituudelta. Erittäin hyvin kädessä pysyvä: Käsijohde sormiuralla koko pituudelta. Suuri mittaustarkkuus. Normaalissa- ja vaihtomittausasennossa 0,5 mm/m. Kaksi pinnoitettua mittapintaa. Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. Irrotettavat pääteosat helpottavat suoraa nurkasta käyttämistä. Iskunvaimentavat pääteosat suojaavat vesivaakaprofiilia kaatumisissa. 10 vuoden takuu. Tarkkuus normaaliasennossa Tarkkuus vaihtomittausasennossa Mittauspinnat Libellityyppi 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m 2 x 1 x vaakatasossa 2 x pystytasossa Pääteosat Irrotettavissa / Liukuesteet / Iskunvaimentava Pituus / Tuote-nro 61 cm 18371/4 81 cm 18372/1 100 cm 18373/8 122 cm 18374/5 183 cm 18375/2 200 cm 18450/6 244 cm 18376/9 Erittäin hyvin rasitusta kestävä: Vääntymistä vastustava viisikammioinen R-profiili. Kehitetty vaativimpaan työmaakäyttöön. Tarkka piirrotus: Kolme ohjausvarmaa piirrotusreunaa koko pituudelta. Läpikulkeva kannas vaakasuoralibellin yläpuolella. Erittäin tukeva: Erikoisleveä mittauspinta. Suuri kaatumisvarmuus mittausvaiheen aikana. Erittäin hyvin kädessä pysyvä: Käsijohde sormiuralla koko käsittely mittauksessa ja kuljetuksessa. STABILA Vesivaa at 46 47
