1 Sisällysluettelo FI käyttö asennus Johdanto Yleiskuva Näyttö Paristojen asettaminen Toiminnot Kytkeminen PÄÄLLE/POIS Tyhjennä Viestikoodit Mittatason asettaminen / kolmijalka Monikäyttöinen päätykappale Etäisyyden yksikön asetus Kaltevuuden yksikön asetus Ajastin (automaattinen vapautus) Piippaus PÄÄLLE/POIS Valaistus PÄÄLLE/POIS Näppäimistön lukitus PÄÄLLE Näppäimistön lukitus POIS Mittaustoiminnot Yksittäinen etäisyyden mittaus Jatkuva / Minimi-maksimi -mittaus Yhteenlasku / Vähennys Ala Tilavuus Kolmion ala Pythagoras (-pisteinen) Pythagoras (3-pisteinen) Pythagoras (osittainen korkeus) Tasaus Vakiojako merkintä Älykäs vaakamatka Korkeuden jäljittäminen Muistin (0 viimeisintä tulosta) Muistin tyhjennys Kalibrointi Kaltevuusanturin kalibrointi (Kallistuksen kalibrointi) Tekniset tiedot Viestikoodit Huolto Takuu Turvallisuusohjeet Vastuualueet Sallittu käyttö Haitallinen käyttö Käyttöön liittyvät vaarat Käytön rajoitukset Hävittäminen Sähkömagneettinen yhteensopivuus (EMC) Laserluokitus Merkinnät

2 FI käyttö asennus Johdanto Turvallisuusohjeet ja käyttöohje tulee lukea läpi huolellisesti ennen tuotteen käyttämistä ensimmäistä kertaa. Kojeen vastuuhenkilön on varmistettava, että kaikki käyttäjät ymmärtävät nämä ohjeet ja noudattavat niitä. Yleiskuva Näyttö Käytetyillä symboleilla on seuraavat merkitykset: VAROITUS Merkitsee mahdollista vaaratilannetta tai käyttötarkoituksen vastaista käyttöä, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. HUOMIO Merkitsee mahdollista vaaratilannetta tai käyttötarkoituksen vastaista käyttöä, joka voi johtaa lieviin henkilövahinkoihin ja/tai huomattaviin vahinkoihin esineille, omaisuudelle tai ympäristölle. Tärkeitä kappaleita, joita on noudatettava käytännössä, i koska ne mahdollistavat kojeen teknisesti oikean ja tehokkaan käytön. Päälle / Mittaus Ala / Tilavuus Pythagoras Ajastin Mittatason Yhteenlasku Tyhjennys / Pois Kolmion ala Inklinaatio / Vakiojako merkintä Älykäs vaakamatka Korkeuden jäljittäminen Yksiköt / Muisti Vähennys

3 käyttö asennus FI Näyttö Paristojen asettaminen Ala/ Tilavuus Vakiojako merkintä Mittaus mittataso Paristo Ajastin Muistin i Luotettavan käytön varmistamiseksi älä käytä sinkki-hiili-paristoja. Vaihda paristot, kun paristosymboli vilkkuu. Ympärysmitta Kulma Seinien ala Pythagoras Vaakamittaus Epäsuora korkeus Min./maks. -mittaus Yhteenlasku / Vähennyslasku. tulos Yksiköt Päärivi 3

4 FI Toiminnot Kytkeminen PÄÄLLE/POIS Tyhjennä Viestikoodit s Laite menee POIS päältä. i Paina PÄÄLLEpainiketta s käynnistääksesi jatkuvan lasertilan. Jos mitään näppäintä ei paineta 80 sekuntiin, laite kytkeytyy automaattisesti pois päältä. x Kumoa viimeinen toiminto. x Poistu varsinaisesta toiminnosta, siirry oletuskäyttötilaan. Jos tietokuvake ilmestyy numeron kanssa, noudata osiossa "Viestikoodit" olevia ohjeita. Esimerkki: Mittatason asettaminen / kolmijalka Etäisyys mitataan laitteen etuosasta. Etäisyys mitataan kolmijalan kierteestä pysyvästi. 3 Etäisyys mitataan laitteen takaosasta (vakioasetus). 4

5 Toiminnot Monikäyttöinen päätykappale i Päätykappaleen suuntaus havaitaan automaattisesti ja nollapiste säädetään sen mukaisesti. FI Etäisyyden yksikön asetus Kaltevuuden yksikön asetus Vaihtaminen seuraavien yksiköiden välillä: Vaihtaminen seuraavien yksiköiden välillä: s m 0.00 ft s samanaikaisesti m 0'00" /3 0.0 % 0.00 m 0.00 in 0 in /3 Ajastin (automaattinen vapautus) s i Aseta automaattisen vapautuksen viive (maks. 60 s vakioasetus 5 s) Heti kun näppäin on vapautettu aktivoidulla laserilla, jäljellä olevat sekunnit mittaukseen saakka näytetään alaslaskennassa. Viivästetty vapautus on suositeltavaa tarkkaan suuntaukseen esim. pitkissä mittauksissa. Se välttää laitteen tärinän, kun painetaan mittausnäppäintä. 5

6 FI Toiminnot Piippaus PÄÄLLE/POIS Valaistus PÄÄLLE/POIS s samanaikaisesti s samanaikaisesti Näppäimistön lukitus PÄÄLLE Näppäimistön lukitus POIS s samanaikaisesti PRESS MINUS sekunnin sisällä 6

7 Mittaustoiminnot FI Yksittäinen etäisyyden mittaus Suuntaa aktiivinen laser kohteeseen. 3 i 8.53 m Kohdepinnat: Mittausvirheitä voi ilmetä mitattaessa värittömiin nesteisiin, lasiin, vaahtomuoviin tai puoliläpäiseviin pintoihin tai suunnattaessa runsaskiiltoisiin pintoihin. Tummia pintoja vasten mitattaessa mittausaika pitenee. Jatkuva / Minimi-maksimi -mittaus s Yhteenlasku / Vähennys 7.33 m min. maks. Käytetään huoneen lävistäjien (maksimiarvot) tai vaakasuoran etäisyyden (minimiarvot) mittaamiseen Seuraava mittaus lasketaan yhteen edelliseen. Seuraava mittaus vähennetään edellisestä. Mitattu minimi- ja maksimietäisyys näytetään (min, maks.). Viimeiseksi mitattu arvo näytetään päärivillä m 3 i 5.5I5 m I.847 m 3 Pysäyttää pysyvän / Minimimaksimi -mittaus. Tulos näytetään päälinjalla ja mitattu arvo yläpuolella. Tämä prosessi voidaan toistaa tarpeen mukaan. Samaa prosessia voidaan käyttää alojen tai tilavuuksien yhteenlaskemiseen tai vähentämiseen. 7

8 FI Mittaustoiminnot Ala x i Tulos näytetään päälinjalla ja mitattu arvo yläpuolella. ensimmäiseen kohdepisteeseen. toiseen kohdepisteeseen m 6 s 9.83 m 4.35 m Ympärysmitta Ala 8

9 Mittaustoiminnot Tilavuus x FI ensimmäiseen kohdepisteeseen. toiseen kohdepisteeseen. kolmanteen kohdepisteeseen. 7 i m 3 Tulos näytetään päälinjalla ja mitattu arvo yläpuolella. 8 s m m m 3 Ympärysmitta Seinien ala Tilavuus 9

10 FI Mittaustoiminnot Kolmion ala ensimmäiseen kohdepisteeseen. toiseen kohdepisteeseen. kolmanteen kohdepisteeseen m 8 s m 4.35 m Kahden ensimmäisen mittauksen välinen kulma Ympärysmitta Kolmion ala 0

11 Mittaustoiminnot FI Pythagoras (-pisteinen) x yläpisteeseen. 3 4 suorakulmaisesti alapisteeseen. 5 i 8.94 m Tulos näytetään päärivillä ja mitattu etäisyys yläpuolella. Mittausnäppäimen painaminen sekunnin ajan toiminnossa aktivoi automaattisesti Minimi- tai Maksimimittauksen. Pythagoras (3-pisteinen) x yläpisteeseen. suorakulmaiseen pisteeseen. alapisteeseen. 7 i Tulos näytetään päärivillä ja mitattu etäisyys yläpuolella. Mittausnäppäimen painaminen sekunnin ajan toiminnossa aktivoi automaattisesti Minimi- tai Maksimimittauksen m

12 FI Mittaustoiminnot Pythagoras (osittainen korkeus) 3x yläpisteeseen.. pisteeseen. suorakulmaiseen pisteeseen. 7 i Tulos näytetään päärivillä ja mitattu etäisyys yläpuolella. Mittausnäppäimen painaminen sekunnin ajan toiminnossa aktivoi automaattisesti Minimi- tai Maksimimittauksen..60 m

13 Mittaustoiminnot FI Tasaus i Tämä toiminto näyttää jatkuvasti laitteen inklinaation. ±5 :n inklinaatiosta laite käynnistää tiheästi tapahtuvan piippauksen. Mitä enemmän se poikkeaa 0 :sta, sitä nopeammin se piippaa. Jos ±0,3 :n inklinaatio on saavutettu, laite piippaa jatkuvasti. x Aseta laite tasattavalle kohteelle. 8.7 Inklinaatio näytetään (Alue ±80 ). Vakiojako merkintä x m Säädä arvoa m Hyväksy arvo ja käynnistä mittaaminen. 4 Siirrä laitetta hitaasti merkintälinjaa pitkin. Etäisyys seuraavaan merkintäpisteeseen näytetään m 0.40 m 0,40 m puuttuu seuraavasta 0,65 m:n etäisyydestä. i Merkintäpistettä lähestyttäessä alle 0, m:n etäisyydeltä koje alkaa piipata. Toiminto voidaan pysäyttää painamalla Tyhjennys/POIS -painiketta. 3

14 FI Mittaustoiminnot Älykäs vaakamatka Suuntaa aktiivinen laser kohteeseen m 4.87 m α y z z (360 saakka ja poikittainen kallistus ±0 ) y i Paina näppäintä uudestaan vaakamittauksen pois kytkemiseksi. Korkeuden jäljittäminen i Tämä toiminto näyttää jatkuvasti jäljittämiskorkeuden, jos laite on kytketty päälle kolmijalalla.. mittausta ei tarvita, koska vain kulma mitataan automaattisesti. h 3 4 x h3 h alapisteeseen. ylempiin pisteisiin ja kulman/ korkeuden jäljitys käynnistyy automaattisesti m m x y = Kulman jäljitys = Korkeuden jäljitys, jos laite on kytketty päälle kolmijalalla x h3 h h y i Jäljitetty korkeus "y" on 90 :ssa.:een suunnattuun pisteeseen "x". 6 Pysäyttää korkeuden jäljityksen ja näyttää viimeisen mittauksen. 4

15 Mittaustoiminnot Muistin (0 viimeisintä tulosta) Muistin tyhjennys FI m 0 viimeisintä arvoa näytetään m Selaa 0 viimeisimmän arvon läpi. s Pääriviltä saatua arvoa voidaan käyttää lisälaskelmiin. s samanaikaisesti Muistin on tyhjennetty täysin. 5

16 FI Kalibrointi Kaltevuusanturin kalibrointi (Kallistuksen kalibrointi) s samanaikaisesti 3 Aseta laite ehdottoman tasaiselle pinnalle Käännä laitetta vaakatasossa 80 ja aseta se uudestaan ehdottoman tasaiselle pinnalle. Käännä laite ylösalaisin ja aseta se uudestaan ehdottoman tasaiselle pinnalle i sekunnin kuluttua laite menee takaisin normaaliin tilaan. Käännä laitetta vaakatasossa 80 ja aseta se uudestaan ehdottoman tasaiselle pinnalle. 6

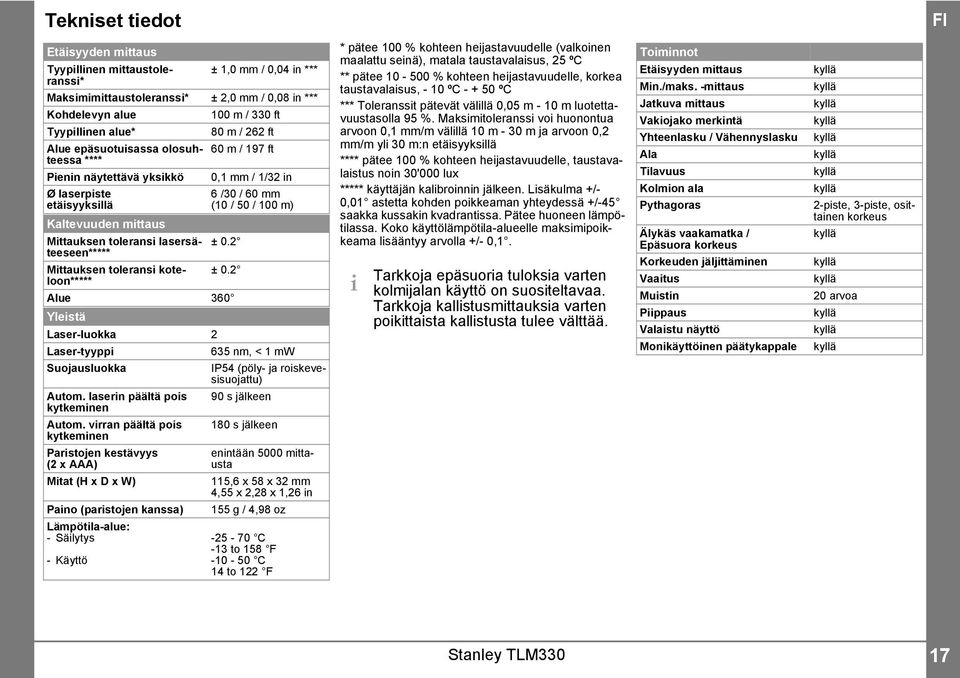

17 Tekniset tiedot FI Etäisyyden mittaus Tyypillinen mittaustoleranssi* ±,0 mm / 0,04 in *** Maksimimittaustoleranssi* ±,0 mm / 0,08 in *** Kohdelevyn alue 00 m / 330 ft Tyypillinen alue* 80 m / 6 ft Alue epäsuotuisassa olosuhteessa 60 m / 97 ft **** Pienin näytettävä yksikkö 0, mm / /3 in Ø laserpiste etäisyyksillä Kaltevuuden mittaus Mittauksen toleransi lasersäteeseen***** Mittauksen toleransi koteloon***** 6 /30 / 60 mm (0 / 50 / 00 m) ± 0. ± 0. Alue 360 Yleistä Laser-luokka Laser-tyyppi 635 nm, < mw Suojausluokka IP54 (pöly- ja roiskevesisuojattu) Autom. laserin päältä pois 90 s jälkeen kytkeminen Autom. virran päältä pois 80 s jälkeen kytkeminen Paristojen kestävyys ( x AAA) Mitat (H x D x W) Paino (paristojen kanssa) Lämpötila-alue: - Säilytys - Käyttö enintään 5000 mittausta 5,6 x 58 x 3 mm 4,55 x,8 x,6 in 55 g / 4,98 oz C -3 to 58 F C 4 to F * pätee 00 % kohteen heijastavuudelle (valkoinen maalattu seinä), matala taustavalaisus, 5 ºC ** pätee % kohteen heijastavuudelle, korkea taustavalaisus, - 0 ºC ºC *** Toleranssit pätevät välillä 0,05 m - 0 m luotettavuustasolla 95 %. Maksimitoleranssi voi huonontua arvoon 0, mm/m välillä 0 m - 30 m ja arvoon 0, mm/m yli 30 m:n etäisyyksillä **** pätee 00 % kohteen heijastavuudelle, taustavalaistus noin 30'000 lux ***** käyttäjän kalibroinnin jälkeen. Lisäkulma +/- 0,0 astetta kohden poikkeaman yhteydessä +/-45 saakka kussakin kvadrantissa. Pätee huoneen lämpötilassa. Koko käyttölämpötila-alueelle maksimipoikkeama lisääntyy arvolla +/- 0,. i Tarkkoja epäsuoria tuloksia varten kolmijalan käyttö on suositeltavaa. Tarkkoja kallistusmittauksia varten poikittaista kallistusta tulee välttää. Toiminnot Etäisyyden mittaus Min./maks. -mittaus Jatkuva mittaus Vakiojako merkintä Yhteenlasku / Vähennyslasku Ala Tilavuus Kolmion ala Pythagoras Älykäs vaakamatka / Epäsuora korkeus Korkeuden jäljittäminen Vaaitus Muistin Piippaus Valaistu näyttö Monikäyttöinen päätykappale -piste, 3-piste, osittainen korkeus 0 arvoa 7

18 FI Viestikoodit Huolto Turvallisuusohjeet Jos viesti Virhe ei katoa laitteen toistuvan päälle kytkemisen jälkeen, ota yhteyttä myyjään. Jos viesti Tiedot ilmestyy numeron kanssa, paina Tyhjennä-painiketta ja noudata seuraavia ohjeita: Nro Syy Korjaus 56 Poikittainen kallistus suurempi kuin 0 Pidä kojetta ilman poikittaista kallistusta. 6 Kalibrointivirhe Varmista, että laite on asetettu ehdottoman vaakasuoralle ja tasaiselle pinnalle. Toista kalibrointimenettely. Jos virhe vielä tapahtuu, ota yhteys jälleenmyyjään. 04 Laskentavirhe Suorita mittaus uudelleen. 5 Lämpötila liian Jäähdytä laite. korkea 53 Lämpötila liian matala Lämmitä laite. 55 Vastaanotettu signaali liian heikko, mittausaika liian pitkä 56 Vastaanotettu signaali liian korkea Vaihda kohdepintaa (esim. valkoinen paperi). Vaihda kohdepintaa (esim. valkoinen paperi). 57 Liikaa taustavaloa Varjosta kohdealue. 58 Etäisyys kantamaalueen Mittaa osamatkoina. ulkopuolella. 60 Lasersäteessä häiriö Toista mittaus. Puhdista laite kostealla, pehmeällä kankaalla. Älä koskaan upota laitetta veteen. Älä koskaan käytä syövyttäviä puhdistusaineita tai liuottimia. Takuu Stanley TLM:llä on kahden vuoden takuu. Lisätietoja varten ota yhteys jälleenmyyjään. Muutosten (piirustukset, kuvaukset ja tekniset tiedot) alainen ilman ennakkoilmoitusta. Henkilön, joka vastaa kojeesta, tulee varmistaa, että kaikki käyttäjät ymmärtävät nämä ohjeet ja noudattavat niitä. Vastuualueet Alkuperäisen laitteiston valmistajan vastuut: Stanley Tools 70 E. Joppa Road Towson, Maryland Edellä mainittu yhtiö on vastuussa tuotteen toimittamisesta, Käyttöohje mukaanlukien, täysin turvallisessa kunnossa. Edellä mainittu yhtiö ei ole vastuussa kolmansien osapuolten tarvikkeista. Laitteen vastuuhenkilön velvollisuudet: Ymmärtää laitteen turva- ja käyttöohjeet. Tuntea voimassa olevat paikalliset onnettomuuksien ennaltaehkäisyä koskevat säännöt. Estää aina valtuuttamattomien henkilöiden pääsy käsiksi tuotteeseen. 8

19 Turvallisuusohjeet Sallittu käyttö Etäisyyksien mittaus Kaltevuuden mittaus Haitallinen käyttö Laitteen käyttö tuntematta käyttöohjeita Käyttö muissa kuin sallituissa toimintaolosuhteissa Turvajärjestelmien poistaminen sekä ohje- ja varoitustarrojen irrottaminen Kojeen avaaminen työkaluja käyttäen (ruuvimeisselit jne.) Muutosten teko laitteeseen Muiden valmistajien tarvikkeiden käyttäminen ilman suostumusta Muiden ihmisten tahallinen häikäisy, myös hämärässä Riittämätön mittauspaikan suojaus (esim. suoritettaessa mittauksia kaduilla, rakennustyömailla jne.) Huolimaton ja vastuuton käyttö rakennustelineillä, tikkailla, käyvien koneiden lähellä, suojaamattomien koneiden ja niiden osien lähellä Tähtääminen suoraan aurinkoon Käyttöön liittyvät vaarat VAROITUS Tarkkaile mittaustulosten oikeellisuutta, jos laite on vioittunut, se on pudonnut, sitä on käytetty väärin tai sitä on muuteltu. Suorita säännöllisesti koemittauksia. Erityisesti sen jälkeen kun laitetta on käytetty normaalista poikkeavasti sekä ennen tärkeitä mittauksia ja myös niiden jälkeen. HUOMIO Älä yritä korjata sitä itse. Ota vahinkojen sattuessa yhteyttä paikalliseen myyjään. VAROITUS Muutokset tai muunnelmat, joita ei nimenomaisesti ole hyväksytty, voivat mitätöidä käyttäjän valtuuden laitteiston käyttämiseen. Käytön rajoitukset Katso lisätietoja luvusta "Tekniset i tiedot". Laite on suunniteltu käytettäväksi alueilla, joilla on pysyvää ihmisasutusta. Älä käytä tuotetta räjähdysvaara-alueilla tai muutoin vaarallisissa ympäristöissä. Hävittäminen HUOMAUTUS Tyhjiä paristoja ei saa hävittää talousjätteen mukana. Huolehdi ympäristöstä ja vie ne kansallisten ja paikallisten säännösten mukaisesti järjestettyihin keräyspisteisiin. Tuotetta ei saa hävittää kotitalousjätteen mukana. Hävitä laite asianmukaisesti maassasi voimassa olevien säädösten mukaisesti. Noudata kansallisia ja maakohtaisia säännöksiä. Tuotekohtainen käsittely ja jätteidenhallinta voidaan ladata kotisivultamme. FI 9

20 FI Turvallisuusohjeet Sähkömagneettinen yhteensopivuus (EMC) Laserluokitus Merkinnät VAROITUS Tämä laite on oleellisten standardien ja määräysten tiukimpien vaatimusten mukainen. Häiriön aiheuttamisen mahdollisuutta muille laitteille ei kuitenkaan voida sulkea täysin pois. Laite tuottaa näkyviä lasersäteitä, jotka säteilevät kojeesta: Laite on Luokan lasertuote seuraavien määritysten perusteella: IEC6085- : 007 Lasertuotteiden säteilyturvallisuus Laserluokan tuotteet: Älä katso suoraan lasersäteeseen äläkä suuntaa sitä tarpeettomasti kohti muita ihmisiä. Luontainen silmänräpäytysrefleksi suojaa silmiä normaalisti. VAROITUS Suora katsominen säteeseen optisilla apuvälineillä (esim. kiikarit, kaukoputket) voi olla vaarallista. HUOMIO Lasersäteeseen katsominen voi olla vaarallista silmille. Lasersäteily Älä tuijota säteeseen Laserluokka standardin IEC 6085-:007 mukaisesti Maksimisäteilyteho: < mw Säteiltävä aaltopituus: nm Säteen divergenssi: 0,6 x 0,6 mrad Impulssin kesto: 0, x 0-9 s - 0,8 x 0-9 s a Liitä maasi kielinen lasertarra (a). 0
