1 2018/2019 FI Taskukuvasto

2 Kaikille, jotka tekevät työnsä tarkasti. Todelliset ammattilaiset mittaavat STABILA-mittaustyökaluilla. STABILA 2 3

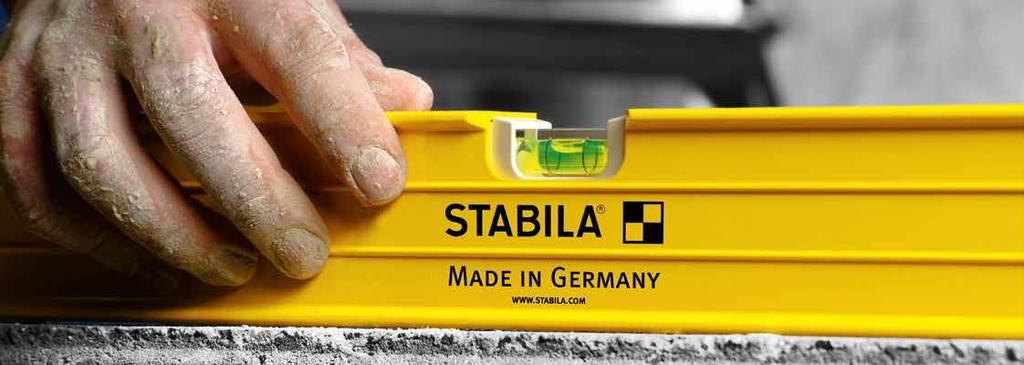

3 Hyvät työkalut hyvää työtä Tarkka mittaus on kaikkien käsiteollisten töiden tärkeimpiä perusteita. Sen vuoksi on tärkeää, että ammattilaisilla on mittaustyökalut, joiden tarkkuuteen voi täydellisesti luottaa. Kaikenlaisella säällä, vaativimmissakin työmaaolosuhteissa. Lujat ja jatkuvasti tarkat työkalut, joiden käyttö on helppoa. Juuri tällaisia mittaustyökaluja STABILA kehittää ja valmistaa. Vuodesta STABILA 4 5

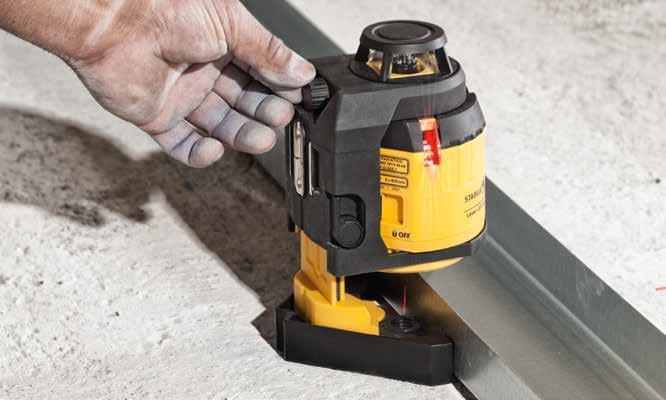

4 STABILA lasermittauslaitteet säästävät aikaa, säästävät virheitä, säästävät kustannuksia. Lasermittauslaitteet monipuolisille käyttöalueille Suuren tarkkuuden ja ulottuvuuden omaavat laservaaituslaitteet ja -etäisyysmittarit ovat tulleet kaikkien työmaalla toteutettavien töiden välttämättömiksi apuvälineiksi. Rotolaserit soveltuvat jopa 500 m työalueensa ansiosta tarkkaan vaaitukseen pitemmillä etäisyyksillä. Niillä voidaan tehdä vaaitus vaaka- ja pystysuorassa sekä asettaa kallistus. Piste- ja linjalaseria käytetään sen sijaan usein lähialueelle. Suoraa näkyvillä laserlinjoilla ja -pisteillä työskentelyä varten. Laseretäisyysmittarit soveltuvat parhaiten tarkkaan, nopeaan ja helppoon etäisyyden mittaamiseen Erilaiset lasertoiminnot Rotolaser LAR 350 LAPR 150 Piste- ja linjalaser LA 180 L LAX 400 LAX 300 G LAX 50 G FLS 90 LA-5P Lisävarusteet Vaaitusrimat Kolmijalat Laseretäisyysmittari Toimintojen yleiskuva LD 520 LD 420 LD 320 LD 250 BT LD 220 STABILA Lasermittauslaitteet 6 7

5 Lasertoiminnot ja käyttötapojen kirjo Laservaaituslaitteissa on kahdeksan eri lasertoimintoa, jotka kattavat kaikki työmaalla tarvittavat mittausjärjestelmät. Tämän vuoksi nykyaikaista lasermittaustekniikkaa voidaan hyödyntää äärimmäisen monipuolisesti. Kansainvälisesti tunnustettu mittaustyökaluasiantuntija, STABILA valmistaa joka käyttöön ja ammattiin sopivat laitteet. Erilaiset lasertoiminnot Pistetoiminto Toiminto Lasersäde osoittaa vaakasuoraan ja on nähtävissä pisteenä tähdätyllä pinnalla Käyttötapojen kirjo, esim. Rakenneosien suoristaminen samansuuntaisiksi, korkeuksien siirtoon Suorakulma (90 ) Toiminto Käyttötapojen kirjo, esim. Lasersäteet tulevat ulos Väliseinien asentaminen, 90 asteen kulmassa. layoutin merkitseminen lattiaan, laatoituksen asentaminen lattialle Vaakasuora linjatoiminto Toiminto Laser siirtää vaakasuoran linjan seinälle. Käyttötapojen kirjo, esim. Välitilan laatoituksen asentaminen seinään, korkeuden siirto pistorasioita asetettaessa, riippukaappien suoristus Pystysuora linjatoiminto Toiminto Laser projisoi pystysuoran linjan lattialle, seinälle ja kattoon. Käyttötapojen kirjo, esim. Pylvässeinien merkitseminen ja suoristus, lämmitysputkien asennus, valonauhojen vetäminen Turvaohje: Laserluokan 2 lasereiden katsotaan olevan vaarattomia, kun lasersäteen vaikutusaika on satunnaisesti lyhytaikainen (vaikutusaika < 0,25 s). Katsomista suoraan laseriin on ehdottomasti vältettävä, vaikka henkilö käyttäisi suojalaseja, Jos siitä huolimatta lasersäde osuisi silmään, on silmät suljettava tietoisesti ja pää on käännettävä tietoisesti poispäin. Luotaustoiminto Vaakasuora rotaatiotoiminto Pystysuora rotaatiotoiminto Kallistustoimintoa Toiminto Siirtää määritetyn pisteen lattiasta kattoon. Käyttötapojen kirjo, esim. Valaistusrakenteen asentaminen, välikaton läpiviennin määrittäminen, rakenneosien suoristaminen Toiminto Käyttötapojen kirjo, esim. Lasersäde kääntyy Perustuksen vaaitus betonoitaessa, vaakasuorassa 360 polku-, laatta- ja puutarhapintojen pystysuoran akselinsa asentaminen, välikattojen ympäri. asentaminen, rengasankkureiden korkeuden säätö Toiminto Käyttötapojen kirjo, esim. Lasersäde kääntyy Seinäelementtien pystytys, pystysuorassa 360 julkisivuverhousten ja vaakasuoran akselinsa puulaudoitusten vaaitus, ympäri. akseleiden siirto Toiminto Vaakasuora taso kallistetaan haluttuun asentoon. Käyttötapojen kirjo, esim. Kaltevien pihapintojen, parkkipaikkojen ja terassien luominen, autotallien kulkuteiden vaaitus STABILA Lasermittauslaitteet 8 9

6 Tyyppi Yleiskuva rotolaser LAR 350 Itsevaaittava rotolaser LAPR 150 Itsevaaittava heilurirotolaser Lasertoiminnot 8 7 Laserluokka 2 2 Teho 1 mw 1 mw Laseraallonpituus 635 nm 635 nm Itsevaaitusalue n. ± 5 n. ± 1 vaaka- + pystysuora Vaaitustarkkuus ± 0,1 mm/m ± 0,2 mm/m (vaakatasossa) ± 0,3 mm/m (pystytasossa) Sarjan vastaanottimen työalue ø 800 m* ø 240 m* Käyttöaika n. 80 t n. 80 t Paristo (ml.) 2 x D 1,5 V 2 x D 1,5 V Kotelointiluokka IP 65 IP 54 STABILA rotolaser: suurien pintojen tarkka vaaitus Rotolaserit mittaavat erittäin tarkasti ja soveltuvat siksi yhdessä vastaanottimen kanssa käytettynä käytettäviksi suuriin etäisyyksiin. Ne ovat erittäin toiminnallisia ja joustavasti käytettävissä sisä- ja ulkotiloissa. Toimitus Laser LAR 350 LAR 350 LAPR 150 LAPR 150 Kauko-ohjaus ü ü Vastaanotin REC 300 Digital REC 300 Digital REC 150 REC kulmakisko ü ü Lasersilmälasit ü ü ü ü Tähtäinlevy ü ü ü ü Kovakuorilaukku ü ü ü ü Rakennuskolmijalka BST-S BST-K-M Vaaituslaatta NL NL Tuote-nro 19019/ / / /2 * 21 C lämpötilassa, optimaalisissa atmosfäärisissä olosuhteissa. STABILA Lasermittauslaitteet 10 11

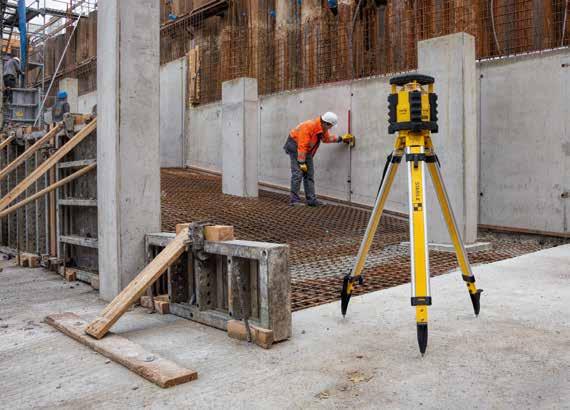

7 Luja, pitkäikäinen, tarkka. Täysautomaattinen, moottoriohjattu rotolaser. MOTION CONTROL -liikkeenohjaus ja LED Assist System nopea, varma ja helppokäyttöinen. DUAL SLOPE kallistuksen säätö kahdella akselilla 5 :seen saakka. SECTION MODE yksilöllisesti rajoitettava toiminta-alue rotaatiokäytössä. STABILA PROTECTOR -järjestelmä täydellinen suojaus. Kotelointiluokka IP 65. Toiminta-alueen halkaisija jopa 800 m. Tuote-nro 19019/ /5* * Rakennuskolmijalka ja vaaituslaatta Itsevaaittava rotolaser LAR 350 MOTION CONTROL -kauko-ohjauksella UUTUUS Lasertoiminnot Pistetoiminto Suorakulma (90 ) Vaakasuora linjatoiminto Pystysuora linjatoiminto Luotaustoiminto Vaakasuora rotaatiotoiminto Pystysuora rotaatiotoiminto Kallistustoiminto DUAL SLOPE -kallistustoiminto Käyttösuositus Muurarit Teräsbetoniasentajat Metallityömiehet Puutarhurit ja maisemoijat Kirvesmiehet Maanalaisten rakennustöiden tekijät ja putkiasentajat MOTION CONTROL -kauko-ohjain Intuitiivinen kauko-ohjain sisäänrakennetulla liikeanturilla. Kun kauko-ohjainta käännetään oikealle tai vasemmalle, liikeanturi joko nopeuttaa tai hidastaa valittua lasertoimintoa. Näin ohjaat intuitiivisesti lukemattomia toimintoja ja asetuksia 20 m:n kantamaan saakka. STABILA PROTECTOR -järjestelmä: Äärimmäisen kestävä monessa maassa patentoidun STABILA PROTECTOR -järjestelmän ansiosta täydellisesti suojattu, jopa laserin pudotessa aina 1,80 m:n korkeudesta*. Asenna, käynnistä ja jatka mittausta samalla tarkkuudella. * Testattu kolmijalan kaatuessa rakennustyömaatyyppiselle alustalle REC 300 Digital -vastaanotin: Mittaukseen pitkillä etäisyyksillä. Lisätietoa sivulla 30. Maailmanuutuus MOTION CONTROL STABILA Lasermittauslaitteet 12 13

8 Lasertoiminnot Pistetoiminto Suorakulma (90 ) Vaakasuora linjatoiminto Pystysuora linjatoiminto Luotaustoiminto Vaakasuora rotaatiotoiminto Pystysuora rotaatiotoiminto Käyttösuositus Laatoittajat Lattian asentajat Kuivarakentajat (Sisustus) Sähkömiehet Putkimies Itsevaaittava heilurirotolaser LAPR 150 Vaihtaminen vaakatasosta pystyasentoon: Koko prismayksikkö käännetään ohjauskanavassa tarkasti 90. Paristolaatikko: helposti vaihdettavissa myös suoraan kolmijalan päällä. Nopea, monipuolinen, yksinkertainen. Ei odotusaikaa: Nopea itsevaaitus työmaanmukaisen heiluriteknologian avulla. Vaaittaa itsensä vielä nopeammin kuin moottorikäyttöinen rotolaser. Suuri työalue: 240 m vastaanottimen kanssa. Tärkeimmät lasertoiminnot yhdistettyinä yhdessä laitteessa: vaaka- ja pystysuora rotaatio, kolmiportainen skannaus, luotaus, 90 kulma. Heiluri suojattu kuljetuksessa pakkolukituksella. Suojattu kaikissa asennoissa tukevalla metallikaarella ja iskunvaimentavalla Softgrip-vaipalla. Mittaustarkkuus vaakasuorassa: ± 0,2 mm/m, Mittaustarkkuus pystykäytössä: ± 0,3 mm/m. Kotelointiluokka IP 54 (Pölylaskeumilta suojattu sisäpuolella. Roiskevesisuojattu kaikista suunnista). Tuote-nro 17658/ /2* * Rakennuskolmijalka ja vaaituslaatta STABILA Lasermittauslaitteet 14 15

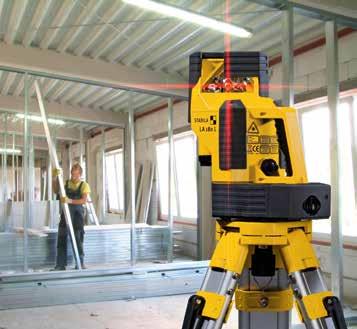

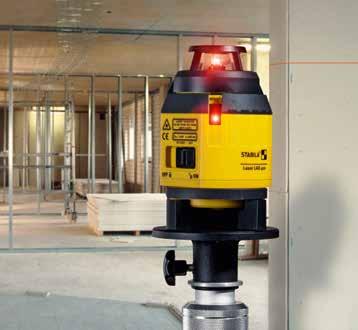

9 STABILA piste- ja linjalaser: piirrotus ja siirto tarkasti ja nopeasti Tyyppi Yleiskuva piste- ja linjalaser LA 180 L Itsevaaittava istilinjaluotauslaser LAX 400 Itsevaaittava istilinjaluotauslaser LAX 300 G Itsevaaittava ristilinja-luotilaser LAX 50 G Ristilinjalaser FLS 90 Lattialinjalaser LA-5P Itsevaaittava 5-piste-laser Piste- ja linjalaser soveltuu sisätiloissa käytettäväksi, kun työskennellään näkyvissä olevan linjan tai pisteen avulla. Kompakteja laitteita voidaan kantaa mukana ja niiden työalue kattaa aina 30 m. Pulssitetuilla laserlinjoilla varustettujen linjalasereiden työaluetta voidaan merkittävästi laajentaa yhdistämällä sen käyttö linjavastaanottimen kanssa. Laserluokka Teho 1 mw 1 mw 1 mw 1 mw 1 mw 1 mw Laseraallonpituus 635 nm 635 nm nm nm 635 nm 635 nm Itsevaaitusalue n. ± 5,0 n. ± 4,0 n. ± 4,5 n. ± 4,5 n. ± 4,5 Vaaitustarkkuus ± 0,07 mm/m ± 0,3 mm/m ± 0,3 mm/m ± 0,5 mm/m ± 0,3 mm/m Linjan suoruus ± 0,1 mm/m ± 0,2 mm/m ± 0,2 mm/m Luotisäteen tarkkuus ± 0,2 mm/m ± 0,3 mm/m ± 0,3 mm/m (ylhäällä) ± 0,4 mm/m (alhaalla) ± 0,3 mm/m (ylhäällä) ± 0,4 mm/m (alhaalla) Tarkkuus 90 -kulma ± 0,2 mm/m ± 0,3 mm/m ± 0,3 mm/m ± 0,2 mm/m Ulottuvuus Näkyvä linja 20 m* Näkyvä linja 20 m* Näkyvä linja 30 m* Näkyvä linja 30 m* Näkyvä linja 15 m* Näkyvä piste 30 m* Sarjan vastaanottimen ulottuvuus 100 m:iin** Käyttöaika n. 20 t n. 10 t n. 15 t n. 7 t n. 20 t n. 20 t Paristo (ml.) 4 x D 1,5 V 4 x AA 1,5 V 3 x AA 1,5 V 3 x AA 1,5 V 3 x AA 1,5 V 3 x AA 1,5 V Kotelointiluokka IP 54 IP 54 IP 54 IP 53 IP 54 IP 54 Toimitus Laser LA 180 L LAX 400 LAX 400 LAX 400 LAX 300 G LAX 50 G FLS 90 LA-5P LA-5P Vastaanotin REC 410 Line RF ja pidike REC 220 Line Lasersilmälasit ü ü ü ü Tähtäinlevy ü ü ü ü ü ü ü ü Monikäyttöalusta ü Seinäpidike ü ü ü ü ü ü Vyölaukku ü ü ü ü ü Kovakuorilaukku ü ü ü ü Laser-teleskooppituki LT 30 LT 30 Tuote-nro 18044/ / / / / / / / /4 * Sisällä tyypillisissä työolosuhteissa. ** Kantomatka on suorassa linjassa jopa 100 m ja 45 :n kulmassa laiteakseliin nähden 40 m. STABILA Lasermittauslaitteet 16 17

10 Layout-työt nopeammin ja tarkemmin kuin koskaan ennen. Itsevaaittava monilinjalaser erittäin tarkkoihin työskentelytuloksiin moottoriohjaus, tarkkuus ± 0,07 mm/m. AUTOALIGNMENT -toiminto: Vastaanotin ohjaa automaattisesti laserin hienokohdistusta (jopa 40 m:iin asti) täysin automaattinen akselien siirto ja suorakulmien luonti. Tarkka kohdistus, viitepistettä kadottamatta ei mittausvirheitä. Pulssitetut laserlinjat tarkkoihin korkeusmittauksiin vastaanottimella (jopa 100 m) sisä- ja ulkotiloissa. Monipuolinen käyttö: 3 pystysuoraa linjaa, 1 vaakasuora linja, luotitoiminto. Erityisen terävät, hyvin näkyvät linjat nopeaan, tehokkaaseen työskentelyyn suoraan laserlinjalla kantomatka jopa 20 m sisätiloissa. Ainutlaatuinen kotelomuoto nurkkiin ja reunoille asemointia varten (esim. betonilevy) suorakulmien nopea tarkastaminen. Iskunvaimentava Softgrip-vaippa. Kattavat sarjatarvikkeet: pieni ja suuri kohdelevy, laserkatselulasit, kantolaukku. Valinnaisesti saatavana: Akkuyksikkö. Tuote-nro 18044/7 Itsevaaittava monilinjalaser LA 180 L Lasertoiminnot Vaakasuora linjatoiminto Pystysuora linjatoiminto Suorakulma (90 ) Luotaustoiminto Käyttösuositus Muurarit Teräsbetoniasentajat Kuivarakentajat (Sisustus) Metallityömiehet Kirvesmiehet Käytännön vinkki: Tarkkojen suorakulmien luominen. REC 410 Line RF -vastaanotin: Kehitetty erityisesti laserille LA 180 L. Vastaanotin ottaa vastaan pulssitetut laserlinjat ja ohjaa automaattisesti laserin hienokohdistusta. LA 180 L:n kolmella pystysuoralla laserlinjalla voidaan samanaikaisesti linjata akseleita ja luoda suorakulmaisia tiloja: Mittaa pisteet A ja B seinästä samansuuntaisesti. Aseta laser pisteeseen A, sijoita vastaanotin pisteeseen B. Kohdista laser karkeasti käsin. Vastaanottimen painikkeen painalluksella pisteet A ja B yhdistetään automaattisesti. Pystytasot kohdistuvat itsestään. Akselien siirtäminen linjapukilta lattialevylle. Painikkeen painalluksella pystysuora laserlinja kohdistetaan automaattisesti jopa 40 m:ssä. Valinnaiset tarvikkeet Linjapukkipidike SR 100: Kestävä pidike linjapukeissa käytettäväksi (Tuote-nro 18904). Akkuyksikkö AE-LA180L: Tehokas NiMH-akku pitkiä työskentelyjaksoja varten (Tuote-nro 17934). STABILA Lasermittauslaitteet 18 19

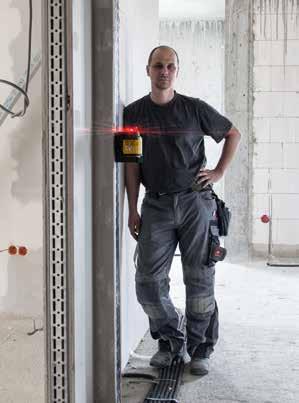

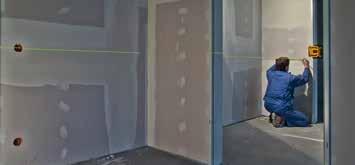

11 Ammattilaislaser sisärakentamiseen. 360 :n vaakasuora linjatoiminto merkitsemiseen, kohdistamiseen ja tasaamiseen koko tilassa. MANUAALINENKOHDISTAMINEN: Kaksi pystysuoraa linjatoimintoa muodostavat 90 kulman. Hienosäätö tapahtuu kotelossa olevalla kiertopainikkeella. Laserlinjat voidaan kääntää kohdeasentoon luotipisteen sijaintia kadottamatta. Ihanteellinen väliseinien tarkkaan asennukseen U-profiilien avulla. Optimaaliseen työskentelyyn suoraan laserlinjojen päällä. Layoutin siirtämiseen lattialta välikattoon. Nopeaan ja tarkkaan luotaamiseen. Erittäin kirkkaat, hienot ja siistit laserlinjat. Näkyvän linjan kantomatka 20 m. Vakaa alumiininen kotelopää suojaa vaakasuoraa laseroptiikkaa. Iskunvaimentava STABILA Softgripvaippa. Kotelointiluokka IP 54 (suojaa pölylaskeutumilta sisäpuolella, suojaa kaikista suunnista vesiroiskeilta. Pulssitetut laserlinjat työskentelyyn suurilla etäisyyksillä: REC 220 Line linjavastaanottimella etäisyys jopa 40 m (ulottuvuus). Tuote-nro 18702/ /7* 18863/4** * astaanottimella ** Laser-teleskooppituen kanssa Itsevaaittava monilinjalaser LAX 400 Lasertoiminnot Vaakasuora linjatoiminto Pystysuora linjatoiminto Suorakulma (90 ) Luotaustoiminto Käyttösuositus Kuivarakentajat Laatoittajat Sähkömiehet Putkimies Puusepät MANUAALINENKOHDISTAMINEN suorakulmaisen kulman tarkkaan luomiseen Kotelossa olevalla kiertopainikkeella laser käännetään manuaalisesti merkintään tai U-profiiliin ja näin luodaan suora kulma. Käytännön vinkki: Tarkan suorakulman luominen. LAX 400:n kahden pystysuoran laserlinjan avulla voidaan luoda suorakulmaisia tiloja. Mittaa pisteet A ja B seinästä samansuuntaisesti. Aseta laser pisteeseen A, kohdelevy pisteeseen B. Kohdista laser karkeasti. Kotelossa olevalla kiertopainikkeella laser käännetään manuaalisesti merkintään ja näin luodaan suorakulma. 1) 2) 3) 1) Lepoasento. 2) U-kahvan koteloa voidaan kääntää ) Ulos vedettävän jalan ansiosta laserin korkeus on säädettävissä. Asetuspinta mahdollistaa laserin sijoittamisen esim. U-profiileihin. STABILA Lasermittauslaitteet 20 21

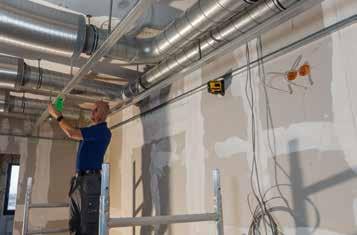

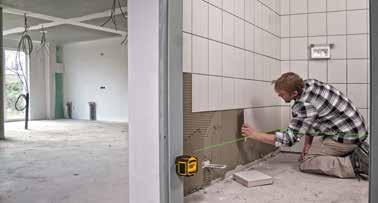

12 Optimaalinen näkyvyys, erittäin terävät laserlinjat ja laaja toiminta-alue. Itsevaaittava linjalaser luotipisteillä Nopea työskentely suoraan hienoilla laserlinjoilla STABILA GREENBEAM -tekniikan ansiosta optimaalinen näkyvyys 30 m:iin saakka. Pystysuora linja kattaa lähes koko tilan. Kompakti kotelo ulosvedettävällä jalalla, jonka ansiosta korkeus on säädettävissä suoraa U-profiileilla työskentelyä varten. Erilaisia käyttömahdollisuuksia: lattialla, kolmijalassa (kierre 1/4 ), maametallimagneettien avulla metalliesineiden päällä tai seinäpidikkeessä. Iskunvaimentava STABILA Softgrip-vaippa. Laseria voi kääntää kotelossa 360. Optiset osat suojattu pölyiltä ja naarmuilta lepoasennossa. Kotelointiluokka IP 54. Vyölaukku. Tuote-nro 19033/4 Itsevaaittava ristilinja-luotilaser LAX 300 G Lasertoiminnot Vaakasuora linjatoiminto Pystysuora linjatoiminto Luotaustoiminto Käyttösuositus Kuivarakentajat Sähkömiehet Laatoittajat Ikkunoiden rakennus Puusepät UUTUUS 50 mm Sisärakentamisessa Ripusta välikatot, asemoi väliseinät ja -seinämät, asenna U-profiilit ja siirrä layout lattialta välikattoon. 1) 2) 3) 1) Lepoasento. 2) Laseria voidaan kääntää kotelossa ) Ulos vedettävän jalan ansiosta laserin korkeus on säädettävissä. Sähköasennustöissä asenna ja kohdista sähköjärjestelmät. STABILA Lasermittauslaitteet 22 23

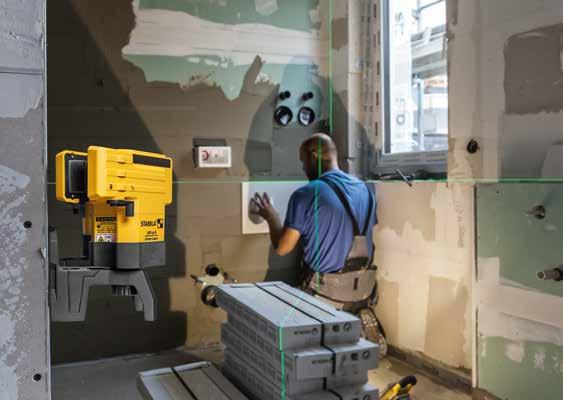

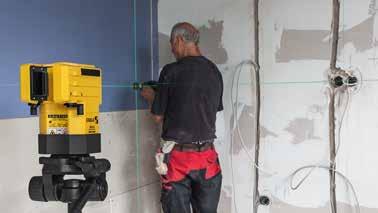

13 Helppo. Parempi. Näkyvä. Edullinen yleiskoje kirkkailla, vihreillä laserlinjoilla. Itsevaaittuva ristilinjalaser erityisen kirkkailla, hienoilla, vihreillä laserlinjoilla STABILA GREENBEAM -tekniikan ansiosta optimaalinen näkyvyys 30 m:iin saakka. Monipuolisuus mahdollistaa nopean työskentelyn suoraan pitkillä laserlinjoilla 1 vaakasuora linja, 1 pystysuora linja. Uusimman sukupolven virtaa säästävät laserdiodit käyttöaika jopa 7 tuntia. Nopea itsevaaitus työmaalle sopivalla heiluritekniikalla. Käännettävä monikäyttöalusta mahdollistaa laserin joustavan asemoinnin Vahva maametallimagneettijärjestelmä takaa turvallisen kiinnityksen Ripustusreikä seinäkiinnitystä varten. Kotelointiluokka IP 53: Suojaa pölylaskeutumilta sisäpuolella, suojaa roiskevedeltä (60 :seen kohtisuoraan nähden). Tuote-nro 19110/8 Ristilinjalaser LAX 50 G Monipuoliset kiinnitysmahdollisuudet Integroitu kiinnityslaite: Putkiin kiinnitystä varten (maks. halkaisija: 30 mm). UUTUUS Kamerajalustan liitäntäkierteellä 1/4 : Käännettävä monikäyttöalusta mahdollistaa laserin joustavan asemoinnin. Lasertoiminnot Vaakasuora linjatoiminto Pystysuora linjatoiminto Käyttösuositus Puusepät Sähkömiehet Laatoittajat Putkimies Maalarit STABILA Lasermittauslaitteet 24 25

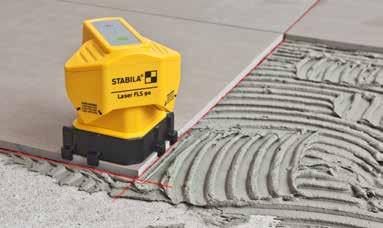

14 Nyt jopa 15 m näkyviä laserlinjoja lattialla. Lattialinjalaser FLS 90 Käytännöllinen laser mahdollistaa erityisen nopean ja siistin työskentelyn olipa kyse sitten kaakeleiden, parketin, laminaatin, maton tai PVC:n asentamisesta. Uusi STABILA lattialinjaoptiikka niputtaa laserlinjat ja heijastaa ne lattiapinnalle. Tämä takaa optimaalisen näkyvyyden erittäin tarkka aina 15 m saakka. Suorat 90 -kulmassa olevat laserlinjat napin painalluksella. Paranna tuottavuuttasi: Seinien suorakulmaisuuden tarkka tarkastaminen. Nopea layoutien piirrotus. Suora laserlinjoilla työskentely on tarkempaa ja säästää aikaa. Laatat voidaan suoristaa 100 %:n tarkasti. Luotinuoralinjat häviävät liimausten alle tai pyyhkiytyvät pois etukäteen. Laserlinjat ovat aina näkyvissä. Tuote-nro 18574/9 Lasertoiminnot Suorakulma (90 ) Käyttösuositus Laatoittajat Lattian asentajat Kuivarakentajat Innovatiivinen vaihtoalusta Tasaisilla pinnoilla: Asemointikynnet osoittavat ylöspäin. Laseria voidaan käyttää haluttuihin layout-töihin. Laatoilla: Asemointikynnet osoittavat alaspäin. Vaihtoalusta lepää tarkasti laatan päällä ja heijastaa 90 -kulman tilaan. Lattialinjalaser FLS 90:n avulla voit työskennellä suoraan laserlinjalla tämä säästää aikaa ja työskentely säilyy tarkkana. STABILA lattialinjalaser FLS 90 voidaan asettaa optimaalisesti huoneen nurkkiin ja se luo tarkan 90 -kulman (± 0,3 mm/m). Pulssitetut laserlinjat työskentelyyn suurilla etäisyyksillä: REC 220 Line linjavastaanottimella etäisyys jopa 100 m (ulottuvuus). Vaihtoalusta: Innovatiivinen asemointikynsillä varustettu alusta tekee STABILA lattialinjalaserin FLS 90 asentamisesta laatoille erityisen helppoa. STABILA Lasermittauslaitteet 26 27

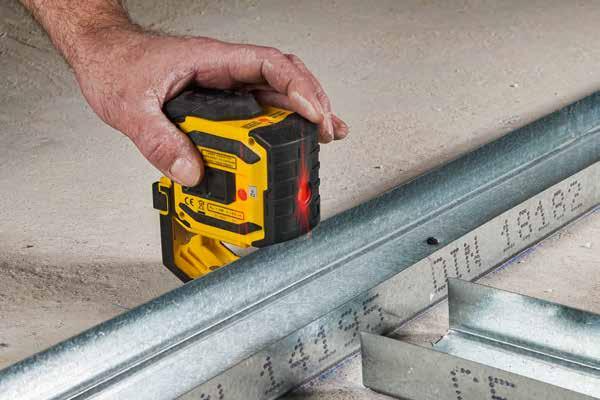

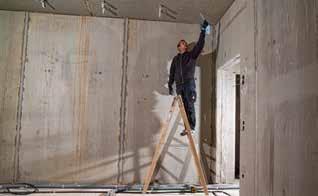

15 Täydellinen 90 kulmien vaihtomittaus. Itsevaaittava 5-piste-laser LA-5P 5 laserpistettä: luotaus ylös- ja alaspäin ulosvedettävällä jalalla sekä 3 vaakasuoraa pistettä, jotka kuvaavat kaksi 90 kulmaa. Optimaalisesti suorakulmaisten kulmien luomiseen ja siirtämiseen. Layoutin siirtämiseen lattialta välikattoon, sekä suorille että myös kaareville seinille. Nopeaan ja tarkkaan linjaamiseen. 90 vaihtomittauksen ansiosta voidaan samanaikaisesti linjata akselit ja luoda kaksi suorakulmaista kulmaa esimerkiksi kuivarakennuksen layoutia varten. Erittäin hyvin tunnistettavat kirkkaat ja hienot laserpisteet. Näkyvän pisteen ulottuvuus 30 m. Iskunvaimentava STABILA Softgripvaippa. Kotelointiluokka IP 54 (suojaa pölylaskeumilta sisäpuolella, suojaa kaikista suunnista vesiroiskeilta). Lepoasento: optiikan optimaalinen suojaus pölyltä ja naarmuilta U-kahvan kierroksella. Lisäksi sivuttaisten vaakasuorien pisteiden suojakytkimet. Lasertoiminnot Pistetoiminto Suorakulma (90 ) Luotaustoiminto Käyttösuositus Kuivarakentajat (Sisustus) Metallityömiehet Kiillottajat / etutyömiehet Asentajat 50 mm Suora työskentely U-profiileissa korkeussäädettävällä jalalla. Tuote-nro 18328/ /4* * Laser-teleskooppituen kanssa 1) 2) 3) 1) Lepoasento. 2) Laseria voidaan kääntää kotelossa ) Ulos vedettävän jalan ansiosta laserin korkeus on säädettävissä. STABILA Lasermittauslaitteet 28 29

16 Laser lisälaitteet Vastaanotin Vaaituslaatta Laser-teleskooppituki Vastaanotin REC 300 Digital: älykkäämpi mittaus tehokkaampi työskentely. Vertailun poikkeaman numeronäyttö mm:nä. Voit lukea suoraan numeroina vertailukorkeuden poikkeaman: mmtarkasti. Siten korjaat esim. pönkän säädöt ja betonikorkeudet nopeammin ja tarkemmin. Ei monimutkaist Tuote-nro 16957/ mm - 12 mm + 5 mm Mukava mittaustekniikka. Porrastetut symbolit näyttävät etäisyyden, missä vertailukorkeudesta olet ja oletko liian korkealla tai matalalla. Kaksi herkkyysastetta helpottaa asetusta suuremmalle ja pienemmälle etäisyydelle. Jos lisäksi kytket akustisen signaalinäytön päälle, voit valita kahdesta äänenvoimakkuudesta. Vastaanotin REC 220 Line Työskentelyyn suurilla etäisyyksillä tai kirkkailla sisävaloilla. Sopii kaikkiin pulssitettuja laserlinjoja käyttäviin STABILAlasereihin: LAX 300, LAX 400, FLS 90. Tuote-nro 18643/2 Vastaanotin REC 150 STABILA REC 150 on helppokäyttöinen vastaanotin pyörivien laserien nopeaan mittaukseen. Tuote-nro 18642/5 NL Eloksoitu alumiinivaaituslatta. Sopii kaikille STABILA laservastaanottimille ja vastaanottimille. Ulosvedettävä 240 cm: iin asti, asteikko mm-jako, ± 50-cm-jako. Säätökelkalla optimaaliseen lukemiseen ja nopeaan, ongelmattomaan korkeuden määritykseen. Tuote-nro 07468/5 Rotolaser, vastaanotin, kauko-ohjaus ja vaaituslatta ovat yhdessä lyömätön tiimi. Niillä voidaan vaaita nopeasti ja varmasti pitkällä etäisyydellä. Erittäin helposti työ sujuu STABILA vaaituslatalla NL: 1. Kohdista NL-nollamerkki lasersäteeseen. 2. Siirtämällä vastaanotinta vaaituslatalla asetetaan vastaanotin uudella mittauspisteellä taas lasersäteen korkeudelle. 3. ±-korkeusero voidaan nyt lukea NL-asteikolta. LT 30 Laser-teleskooppituki Laserien vaihteleva sijoittelu halutulle toimintakorkeudelle. Korkeus: cm Paino: 2,7 kg Tuote-nro 18238/0 STABILA Lasermittauslaitteet 30 31

17 Kolmijalat Kolmijalka on yksi tärkeimmistä lisälaitteista työskenneltäessä laserlaitteilla. Kolmijalan ja sen päälle asetetun laserlaitteen avulla tarjoutuu mahdollisuus kolmijalan korkeudesta ja tyypistä riippuen vaaita lähes kaikki n. 70 cm 300 cm:n väliset korkeudet vaakasuoraan. Modernit kolmijalat valmistetaan alumiinista ja ne ovat siten hyvin kevyitä, mutta samalla myös hyvin vakaita. Pikalukitus mahdollistaa kolmijalan nopean sovittamisen epätasaiselle alustalle. Kammella varustetuilla keskipilareilla varustettujen kolmijalkojen jaloissa on nastat ja käännettävät kovakumipäät naarmuttamatonta käyttöä varten sisätiloissa. BST-S Rakennuskolmijalka, leviämisenesto, pikalukitus ja kantohihna. Korkeus: n cm Kierre: 5/8 Paino: 4,8 kg BST-K-M Rakennuskolmijalka ilmavaimennetun, kammella varustellun keskipilarin kanssa, leviämisenesto ja pikalukitus. Korkeus: n cm Kierre: 5/8 Paino: n. 6,0 kg BST-K-L Rakennuskolmijalka ilmavaimennetun, kammella varustellun keskipilarin kanssa, leviämisenesto ja pikalukitus. Korkeus: n cm Kierre: 5/8 Paino: n. 6,5 kg BST-K-XL Rakennuskolmijalka ilmavaimennetun, kammella varustellun keskipilarin kanssa, metrinen mitta-asteikko, leviämisenesto ja pikalukitus. Korkeus: n cm Kierre: 5/8, Paino: n. 7,3 kg NK 100 Nivellierkonsole Ihanteellinen sisustustyössä: korkeudessa säädettävä vaaituskonsoli (seinäpidike) rotolaseria varten. Ripustetaan profiilikiskoon tai naulaan. Käytön kirjo: välikattoja asennus, lattian pinnoitteen asennus jne. Tuote-nro 15971/9 Tuote-nro 18456/8 Tuote-nro 18195/6 Tuote-nro 18194/9 Tuote-nro 18560/2 STABILA Lasermittauslaitteet 32 33

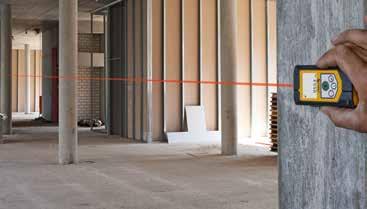

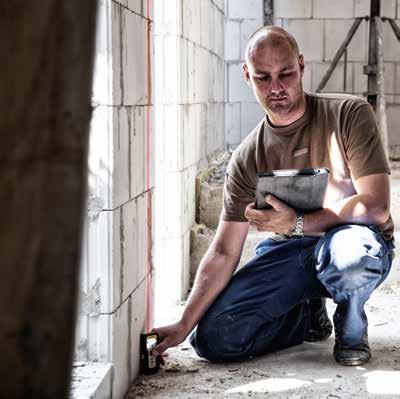

18 Yksinkertaisesti välttämätön: STABILA laseretäisyysmittari Tyyppi Yleiskuva laseretäisyysmittari LD 520 Laseretäisyysmittari LD 420 LLaseretäisyysmittari LD 320 Laseretäisyysmittari LD 250 BT Laseretäisyysmittari LD 220 Laseretäisyysmittari Mittaamisesta mittojen tarkastamiseen vastaanoton yhteydessä mittaaminen laseretäisyystekniikalla on työmaalla kaikkialla läsnä. Hyödyt ovat ilmeiset: erittäin korkea mittaustarkkuus myös pitkillä välimatkoilla, säästää aikaa ja kustannuksia, paljon lisämittatietoja ilman ylimääräistä työtä. Laserluokka Teho 1 mw 1 mw 1 mw 1 mw 1 mw Laseraallonpituus 635 nm 635 nm 635 nm 635 nm 635 nm Tarkkuus* ± 1,0 mm ± 1,0 mm ± 1,5 mm ± 2,0 mm ± 3,0 mm Mittausalue* 0, m 0, m 0,05 60 m 0,2 50 m 0,2 30 m Käyttöaika Mittaukset saakka Mittaukset saakka Mittaukset saakka Mittaukset saakka Mittaukset saakka Paristo (ml.) 2 x AA 2 x AAA 2 x AAA 2 x AAA 2 x AAA Bluetooth Bluetooth Smart (4.0) Bluetooth Smart (4.0) Kallistusanturi ± 180 Digitaalinen tähtäin ü Toiminnot 18 toiminnot 12 toiminnot 8 toiminnot 4 toiminnot 4 toiminnot Kotelointiluokka IP 54 IP 65 IP 40 IP 54 IP 54 Toimitus Laser LD 520 LD 420 LD 320 LD 250 BT LD 220 Paristot ü ü ü ü ü Vyölaukku ü ü ü Käsilenkki ü ü ü Tuote-nro 18562/ / / / /0 * Suotuisat olosuhteet: valkoinen ja hajanaisesti heijastava kohde (valkoiseksi maalattu seinä), heikko taustavalaistus, lauhkeat lämpötilat STABILA Lasermittauslaitteet 34 35

19 Laseretäisyysmittari: Toimintojen yleiskuva 1) Toimintojen yleiskuva. 2) Pintamittaus. 3) Tilavuusmittaus. 4) Kestomittaus. 5) Ketjumittojen mittaus. 6) Pythagoraan toiminto 1: välimatkan määritys kahdella apumittauksella. 7) Pythagoraan toiminto 2: välimatkan määritys kolmella apumittauksella. 8) Minimum Tracking: Minimaalisella kestomittauksella mitataan kahden pisteen välinen lyhyin etäisyys (Minimum-Tracking). 9) Maximum Tracking: Kestomittaus esim. maksimaalisen diagonaalimitan mittaamiseksi (Maximum-Tracking). 10) Ajastin: Itselaukaisutoiminto, esim. tärähtämätöntä mittausta varten kolmijalalta. a b d c 1) 2) 3) 4) 5) 6) LD LD LD LD LD LD ±180 a 7) 8) 9) 10) 11) a 12) LD LD LD LD LD LD β a b α α ho α c α β 2 ho ) 14) 15) 16) REF 0 17) 18) LD 520 LD 520 LD 520 LD 520 LD LD ) Etäisyyden merkintä. 12) Kaltevuudenmittaus: kaltevuusanturi mittaa ± 180 väliset kaltevuudet. 13) Epäsuora etäisyydenmittaus: Mahdollistaa vaakasuoran luoksepääsemättömän matkan mittaamisen. 14) Epäsuora korkeudenmittaus: Korkeuden määritys (esim. rakennuksen) kun soveltuvaa heijastuspistettä ei ole. 15) Kaltevien kohteiden mittaus: Mahdollistaaluoksepääsemättömien taivutettujen matkojen (esim. kaltevan katon) mittaamisen 16) Korkeusprofiilin mittaus: Määrittää referenssipisteen ja muiden mittauspisteiden välisen korkeuseron. 17) Puolisuunnikasmittaus: mahdollista kaltevien, ei suoraan päästävien matkojen mittauksen. 18) Kolmiopinnanmittaus laskee kolmion pinnan mittaamalla kolmion kyljet. STABILA Lasermittauslaitteet 36 37

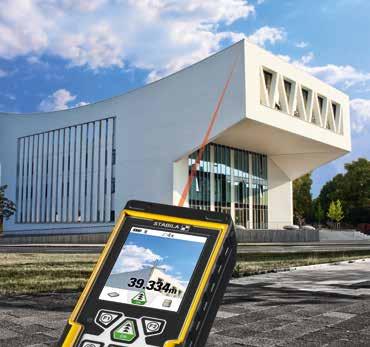

20 Digitaalinen kohteen määritys. Älykäs tapa mitata. Digitaalinen tähtäin 4-kertaisella zoomauksella mittauksiin aina 200 m saakka. 2,4 -värinäyttö. Korkea kuvan laatu erittäin tarkka kuva myös kirkkaassa valossa. Bluetooth Smart (4.0) mahdollistaa helpon tiedonsiirron esim. iphone:n ipad:in avulla. Uudella sovelluksellamme, STABILA Measures siirrät mittaustulokset suoraan kuviin tai piirroksiin kallistusanturi: joustavaa mittaamista varten joka asennosta (näyttö ± 180 ). Sisäänrakennettu laskin: vakiot syötetyt mittausarvot voidaan kertoa tai jakaa (esim. tuntipalkka tai materiaalikustannukset). Saat näin käyttökelpoisia laskusuureita, joita voit käyttää paikan päällä tarjousten tekemiseen. Laaja toimintopaketti. Ammattilaistason mittaustarkkuus: tyyp. ± 1,0 mm. Kotelointiluokka IP 54 (Pölylaskeumilta suojattu sisäpuolella. Roiskevesisuojattu kaikista suunnista). Tukeva, iskunkestävä kotelo iskunvaimentavalla Softgrip-vaipalla. Tuote-nro 18562/6 Laseretäisyysmittari LD 520 Yhteensä 2 x zoomaus 4 x zoomaus Hiusristikossa: tarkka suuntiminen myös kirkkaassa auringonpaisteessa. Erityisen käytännöllinen aurinkoisella säällä ja suurilla etäisyyksillä: sinun ei tarvitse turhaan etsiä pientä punaista laserpistettä. Suurella, värillisellä kameranäytöllä voit suunnata LD 520:n siististi maalikohteeseen. Suurennat tai pienennät kuvan 4-kertaisella zoomauksella. Tähtäät maalikohteeseen hiusristikon läpi. Etäisyys mitataan tarkasti. Voit sovittaa näytön kirkkauden ympäristön valoon. Valoanturi säätää näytön valaistuksen automaattisesti. Tämä säästää paristoja. Ulottuvuuden ja tarkkuuden tiedot täyttävät uuden standardin ISO Arviointisovellus STABILA Measures Monien ammattilaisten työpäivään kuuluvat nykyään älypuhelimet tai tablettitietokoneet. STABILA Measures -sovelluksella säästät arvokasta aikaa arvioinnissa ja tarjouksen laadinnassa. Sovellus sisältää intuitiivisen käyttöliittymän ja paljon toimintoja. Siirrät mittausarvot langattomasti laserilta mobiililaitteeseen luonnoksina, rakennussuunnitelmina tai valokuvina. Voit dokumentoida kaiken suoraan paikan päällä ja pitää tiimiin yhteyttä älypuhelimen kautta. Mobiilisovellus on yhteensopiva Bluetooth Smart 4.0 -tekniikalla varustettujen laseretäisyysmittareiden kanssa. STABILA Lasermittauslaitteet 38 39

21 Ylimittojen nero Laseretäisyysmittari LD 420 Laseretäisyysmittari LD 320 Kompaktiluokka LD 420 on käytettävissä joustavasti. Siirrät henkilökohtaiset suureesi muistiin, kuten esimerkiksi työtuntikustannukset, materiaalin neliömetrihinta, mittaat sen jälkeen huoneet, lasket kustannukset suureidesi avulla ja esität salamanopeasti tarjouksesi. Monissa toiminnoissa (Pythagoras, pinta, tilavuus jne.) voit hakea lisätietoja: esim. laajuus, seinän ja välikaton pinnat jne. Työmaanmukainen rakenne: uusi LD 420 on suojattu vedeltä ja pölyltä kotelointiluokan IP 65 mukaan ja on varustettu iskunkestävällä kotelolla iskunvaimentavalla STABILA Softgripvaipalla. Mittaustarkkuus: tyyp. ± 1,0 mm. Ulottuvuus: tyyp. 0, m. Sisältää kaiken, mitä monet käsityön ammattilaiset tarvitsevat mittausteknisesti työmaalla. Nopeat mittaukset helposti käsiteltävät mittaustoiminnot. Hyvin luettava suurien numeroiden ja valaistun näytön ansiosta. Iskunkestävä kotelo iskunvaimentavalla STABILA Softgrip-vaipalla. Mittaustarkkuus: tyyp. ± 1,5 mm. Ulottuvuus: tyyp. 0,05 60 m. Tuote-nro 18379/0 Tuote-nro 18378/3 IP 65 Ulottuvuuden ja tarkkuuden tiedot täyttävät uuden standardin ISO Vyölaukku kätevään kuljetukseen. Vyölaukku kätevään kuljetukseen. Ulottuvuuden ja tarkkuuden tiedot täyttävät uuden standardin ISO STABILA Lasermittauslaitteet 40 41

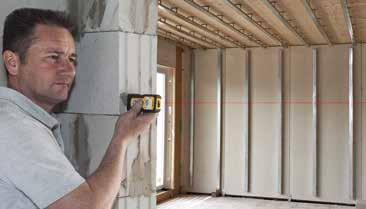

22 Mittaa helposti dokumentoi fiksusti Laseretäisyysmittari LD 250 BT Laseretäisyysmittari LD 220 Mahdollisimman helppoa mittausta Kompakti, helppokäyttöinen laser ja integroitu Bluetooth Smart 4.0 -teknologia mahdollistaa mittaustietojen langattoman siirtämisen laserilta älypuhelimeen tai tablettitietokoneelle. Maksuton STABILA Measures -sovellus mittausarvojen siirtämiseksi suoraan rakennustyömaalta otettuihin kuviin tai piirroksiin. 4 perusmittaustoimintoa: pituus, pinta-ala, tilavuus ja jatkuva mittaus. Laser toimittaa nopeita mittaustuloksia ja tukee päivittäistä työskentelyä, esimerkiksi materiaalintarpeen laskennassa. Helppo lukea suurten numeroiden ja näyttövalaistuksen ansiosta. Iskunkestävä kotelo, jossa iskunvaimentava STABILA Softgrip-vaippa. Suunniteltu jopa 50 m:n mittauksille. Kompakti, helppokäyttöinen laser, jossa 4 perusmittaustoimintoa: pituus, pinta-ala, tilavuus ja jatkuva mittaus. Laser toimittaa nopeita mittaustuloksia ja tukee päivittäistä työskentelyä, esimerkiksi materiaalintarpeen laskennassa. Helppo lukea suurten numeroiden ansiosta. Iskunkestävä kotelo, jossa iskunvaimentava STABILA Softgrip-vaippa. Suunniteltu jopa 30 m:n mittauksille. Tuote-nro 18816/0 Tuote-nro 18817/7 Ulottuvuuden ja tarkkuuden tiedot täyttävät uuden standardin ISO Ulottuvuuden ja tarkkuuden tiedot täyttävät uuden standardin ISO STABILA Lasermittauslaitteet 42 43

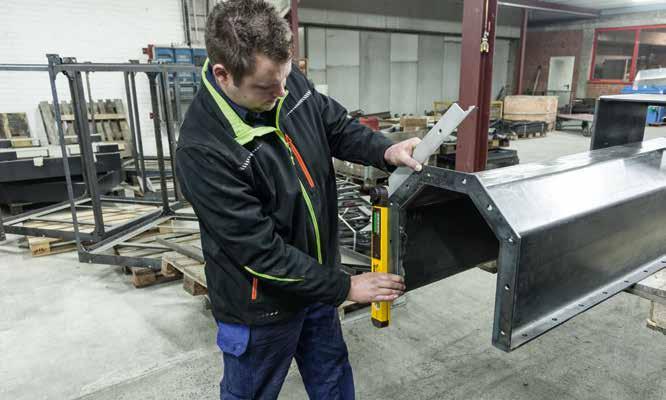

23 Miksi elektroniset mittatyökalut? Elektroniset mittatyökalut Sarja TECH 196 / 196 M TECH 700 DA Elektroninen mittaustekniikka auttaa työskentelemään nopeammin ja tehokkaammin. Mittausarvot voidaan lukea suoraan ja tarkasti. Vaivalloiset laskutehtävät jäävät pois, esimerkiksi kaltevuuksien laskennassa. Mittausarvot näytetään digitaalisessa näytössä. Optisen näytön ohella on olemassa myös ääniopastuksella varustettuja tuotteita, jotka mahdollistavat kohdistamisen haluttuun arvoon. STABILA elektroniset mittatyökalut 44 45

24 Lyhyt esittely: Sarja TECH 196 / 196 M Erittäin jäykkä alumiininen, vahvistettu suorakulmaprofiili. Täysin pestävissä. IP 65 mukaisesti pölyltä ja kosteudelta suojattu. Kaksi joka käyttötilanteessa ihanteellisesti luettavissa olevaa digitaalinäyttöä valaistavissa napin painalluksella. Akustinen kohdeohjain kolmella erilaisella merkkiäänellä. Suuri mittaustarkkuus. Normaalissa- ja vaihtomittausasennossa 0,5 mm/m. 2 jyrsittyä mittauspintaa. Viiveetön mittausarvojen mittaus. Käyttöaika noin 150 tuntia. Sisältäen laukun turvallista kuljetusta varten. 10 vuoden takuu. Sarja TECH 196 / 196 M Tyyppi TECH 196 electronic IP 65 TECH 196 M electronic IP 65 Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Tarkkuus vaihtomittausasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Elektronisen kaltevuudenmittauksen tarkkuus ollessa 0 ja 90 = ± 0,05, 1 89 = ± 0,2 ollessa 0 ja 90 = ± 0,05, 1 89 = ± 0,2 Mittauspinnat 2 x 2 x Libellityyppi 2 x pystytasossa 2 x pystytasossa Pääteosat Irrotettavissa / Liukuesteet / Iskunvaimentava Näyttömuodot, %, mm/m, in/ft desimaali- ja murtolukuina Irrotettavissa / Liukuesteet / Iskunvaimentava, %, mm/m, in/ft desimaali- ja murtolukuina Erikoisuus Maametallimagneetti Pituus / Tuote-nro 40 cm 17705/8 61 cm 17670/ /8 81 cm 17671/6 100 cm 17672/3 122 cm 17673/0 183 cm (Ilman kuljetuslaukkua)** 17706/ /2 * Läpikulkeva vaakalibellin kannas vakauttaa lisäksi profiilia. IP 65 Molemmat digitaalinäytöt valaistavissa napin painalluksella: ihanteellinen työskentelyyn hämärässä ja varjossa. Täysin pestävissä. IP 65 mukaisesti pölyltä ja kosteudelta suojattu. TECH 196 M electronic IP 65: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. STABILA elektroniset mittatyökalut 46 47

25 Lyhyt esittely: TECH 700 DA Kulmien nopea mittaaminen ja siirto alueella Digitaalinäyttö kytkettävällä valolla. LOCK-toiminto: Lukitus takaa kulmien varman siirron. Kaksi leveää reunaa mahdollistavat tarkkan ja varman piirrotuksen. REF-toiminto: komplementtikulman nopea mittaus. HOLD-toiminto: tallentaa mitatun arvon. Kulmanhalkaisijan näyttö napin painalluksella. Täsmälliset mittaustulokset tarkkuudella ± 0,1. Kotelointiluokka IP 54. Sisältää laukun. Varusteet: 1 digitaalinäyttö, 1 vaakalibelli, 1 pystylibelli, 2 pinnoitettua mittauspintaa. TECH 700 DA Tyyppi TECH 700 DA Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m Tarkkuus vaihtomittausasennossa 0,043 = 0,75 mm/m Tarkkuus elektronisessa ± 0,1 kulmamittauksessa Mittausalue Mittauspinnat 1 x Libellityyppi 1 x pystytasossa Pääteosat Vakio Näyttötila Pituus / Tuote-nro 45 cm 18903/7 80 cm 19018/7 UUTUUS 02/2018 TECH 700 DA: Soveltuu erityisesti puusepäntöihin kulmien mittaukseen ja siirtoon, esimerkiksi keittiöasennuksissa tai muiden asennuskalusteiden kohdistamisessa. Ihanteellinen apuväline aikaa vievään laattakuvioiden asennukseen kulmien siirto laattoja leikattaessa. Täydellinen kumppani puurakentamiseen kulmien siirtoon viisteleikkauksia valmisteltaessa. STABILA elektroniset mittatyökalut 48 49

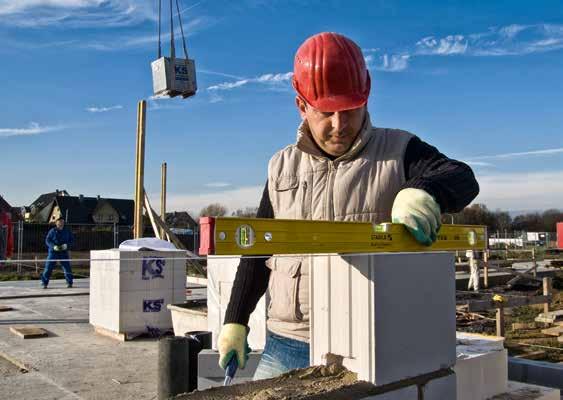

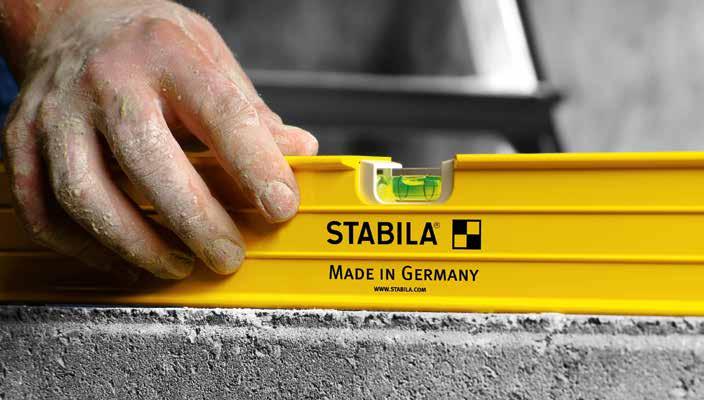

26 52 53 Mistä tunnistetaan hyvä vesivaaka? Lue, miksi STABILAn vesivaakat ovat erityisiä: Paras laatu kannattaa. Ennemmin tai myöhemmin. Jokainen ammattilainen tietää, ettei kaikki suju aina odotetusti työmaalla. Miten hyvä onkaan, jos voit silloin luottaa työkalujesi varmaan toimintaan. Mieti tilannetta, jossa vesivaakasi tippuu telineeltä ja silti mittaa kovan iskun jälkeenkin yhtä tarkasti kuin ensimmäisenä päivänä. Tämä on STABILA laatua! STABILA vesivaa at rakennetaan kiinteällä libellillä, joka mittaa kovassakin rasituksessa täysin tarkasti jälkisäätöä ei tarvita. Siksi ammattilaiset luottavat vesivaakoihimme ympäri maailman. Jokainen ammattilainen löytää itselleen oikean STABILA vesivaa an: toiveiden ja käytön mukaan kevyt tai tukeva, pitkä tai lyhyt, aina täysin tiettyyn työhön suunnattuihin erityisvesivaakoihin saakka Takuutodistuksen löydät takasivulta. Vesivaa at Tyyppi R 300 Sarja 196 Sarja 96 Sarja 80 A Sarja 70 Sarja 106 T Tyyppi 80 T Tyyppi 80 M Installation Tyyppi 70 electric Sarja Pocket Sarja 81 S VUODEN TAKUU STABILA Vesivaa at 50 51

27 STABILA vesivaa at tarkkuuden perusperiaate: Mikrometrin tarkkuudella säädetty ja erottamattomasti yhdistetty STABILA vesivaakojen libelli, libellilohkon pidin ja profiilin mittapinnat on suunnattu tarkasti ja yhdistetty erottamattomasti synteettisellä hartsilla toisiinsa valmistusprosessin aikana. Vain näin voimme taata, että kaikki rakenneosat on rinnakkain ja erottamattomasti suunnattu toisiinsa sekä, että vesivaaka mittaa täysin tarkasti vielä useiden vuosienkin jälkeen. Näin mahdollistamme kestävän tarkkuuden: STABILA asennusteknologia: Erityinen asennusteknologia takaa pitkäaikaisen tarkkuuden. Kolme rakenneosaa yhdistetään kiinteästi toisiinsa erityisessä valumenettelyssä. Voit luottaa vesivaakaasi koko elämäsi ajan. Se pysyy yhtä tarkkana ensimmäisestä päivästä lähtien. Ei jälkisäätöä, ei epäilyksiä. Aina tarkat mittaukset jopa ankarimmissa työmaaolosuhteissa. Näin mahdollistamme optimaalisen käsiteltävyyden: Profiili: Profiili on libellin jatke. Sen takia profiili on valmistettava kestävästä ja kieroutumattomasta materiaalista. Pulveripäällysteinen pinta on tukeva ja helppo puhdistaa. Normaali- / vaihtomittausasento Vain vesivaa at, joiden libellit soveltuvat vaihtomittaukseen, mittaavat tässä asennossa luotettavasti. Libellit: Erittäin tarkat sisä-ääriviivat. Asennetut korroosiovapaat merkkirenkaat. Ei kuplan siirtymistä staattisen latauksen tai mekaanisen vaikutuksen johdosta. Fluorensoiva libellineste on voimakasta UV-säteilyä kestävää. Mittauspinnat: Vesivaaka on varustettu mallista riippuen joko yhdellä tai kahdella mittapinnalla. Lisämittapinta lisää käyttömahdollisuuksia. STABILA Tavanomainen Kauko-Itä Lämpötilasuoja: Vesivaakamme kestävät erittäin hyvin kuumuutta ja kylmyyttä. Takaamme tarkan lukemisen -20 C ja +50 C välillä. Pääteosat: Mittauspintojen suojaamiseksi asennetaan iskunkestävästä muovista valmistetut pääteosat kestävästi kiinni. Magneettijärjestelmä: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. 100 %:n tarkkuus kestävästi. STABILA Vesivaa at 52 53

28 Lyhyt esittely: Tyyppi R 300 Tyyppi R 300 Tyyppi R 300 Erittäin hyvin rasitusta kestävä: Vääntymistä vastustava viisikammioinen R-profiili. Erittäin tukeva: Erikoisleveä mittauspinta (4 cm). Tarkka piirrotus: Kolme ohjausvarmaa piirrotusreunaa koko pituudelta. Erittäin hyvin kädessä pysyvä: Käsijohde sormiuralla koko pituudelta. Suuri mittaustarkkuus. Normaalissa- ja vaihtomittausasennossa 0,5 mm/m. Kaksi pinnoitettua mittapintaa. Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. Irrotettavat pääteosat helpottavat suoraa nurkasta käyttämistä. Iskunvaimentavat pääteosat suojaavat vesivaakaprofiilia kaatumisissa. 10 vuoden takuu. Tarkkuus normaaliasennossa Tarkkuus vaihtomittausasennossa Mittauspinnat Libellityyppi 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m 2 x 2 x pystytasossa Pääteosat Irrotettavissa / Liukuesteet / Iskunvaimentava Pituus / Tuote-nro 61 cm* 18371/4 81 cm* 18372/1 100 cm* 18373/8 122 cm* 18374/5 183 cm* 18375/2 200 cm* 18450/6 244 cm* 18376/9 Erittäin hyvin rasitusta kestävä: Vääntymistä vastustava viisikammioinen R-profiili. Kehitetty vaativimpaan työmaakäyttöön. Tarkka piirrotus: Kolme ohjausvarmaa piirrotusreunaa koko pituudelta. Läpikulkeva kannas vaakasuoralibellin yläpuolella. Erittäin tukeva: Erikoisleveä mittauspinta. Suuri kaatumisvarmuus mittausvaiheen aikana. Erittäin hyvin kädessä pysyvä: Käsijohde sormiuralla koko pituudelta. Optimaalinen käsittely mittauksessa ja kuljetuksessa. * Läpikulkeva vaakalibellin kannas vakauttaa lisäksi profiilia. STABILA Vesivaa at 54 55

29 Lyhyt esittely: Sarja 196 Erittäin jäykkä alumiininen, vahvistettu suorakulmaprofiili. Suuri mittaustarkkuus. Normaalissa- ja vaihtomittausasennossa 0,5 mm/m. 2 jyrsittyä mittapintaa 122 cm:iin asti. Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. Irrotettavat pääteosat helpottavat suoraa nurkasta käyttämistä. Iskunvaimentavat pääteosat suojaavat vesivaakaprofiilia kaatumisissa. Tarttuma-aukot takaavat tukevan, turvallisen pidon. 10 vuoden takuu. Sarja 196 Tyyppi LED Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Tarkkuus vaihtomittausasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Mittauspinnat 2 x 2 x Libellityyppi 2 x pystytasossa Pääteosat Irrotettavissa / Liukuesteet / Iskunvaimentava Erikoisuus LED 2 x pystytasossa Irrotettavissa / Liukuesteet / Iskunvaimentava Pituus / Tuote-nro 61 cm 15233/ /0 81 cm 15234/5 100 cm 15235/2 122 cm 15236/ /7 183 cm* 15237/6 200 cm* 17209/1 Irrotettavat, iskunvaimentavat pääteosat liukuesteillä. Tarttuma-aukot takaavat tukevan, turvallisen pidon. Tyyppi LED: Valaistut libellit. Optimaalinen luettavuus. * Läpikulkeva vaakalibellin kannas vakauttaa lisäksi profiilia. STABILA Vesivaa at 56 57

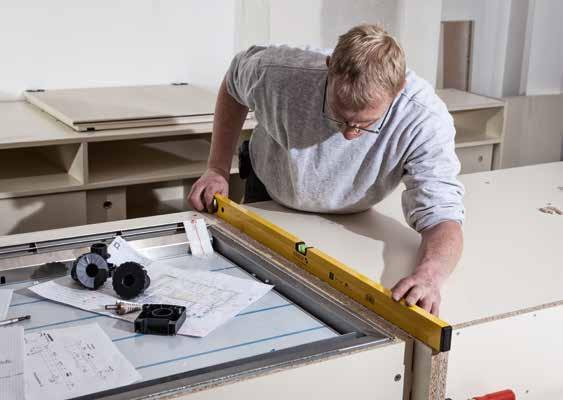

30 Lyhyt esittely: Sarja 96 Erittäin jäykkä alumiininen, vahvistettu suorakulmaprofiili. Mittaustarkkuus normaaliasennossa 0,5 mm/m ja vaihtomittausasennossa 0,75 mm/m. 2 jyrsittyä mittapintaa 122 cm:iin asti. Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. Irrotettavat pääteosat helpottavat suoraa nurkasta käyttämistä. Iskunvaimentavat pääteosat suojaavat vesivaakaprofiilia kaatumisissa. 10 vuoden takuu. Sarja 96 Tyyppi M 96-2 K Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Tarkkuus vaihtomittausasennossa 0,043 = 0,75 mm/m 0,043 = 0,75 mm/m 0,043 = 0,75 mm/m Mittauspinnat 2 x 2 x 1 x Libellityyppi 2 x pystytasossa Pääteosat Irrotettavissa / Liukuesteet / Iskunvaimentava 2 x pystytasossa Irrotettavissa / Liukuesteet / Iskunvaimentava 2 x pystytasossa Irrotettavissa / Liukuesteet / Iskunvaimentava Erikoisuus Maametallimagneetti Koputussuoja Pituus / Tuote-nro 40 cm 15225/ /1 61 cm 15226/ /8 81 cm 15227/ / /4 100 cm 15228/ /2 122 cm 15229/ /9 183 cm* 15230/ /6 200 cm* 15231/ /3 244 cm* 15232/1 Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. Tyyppi 96-2 M: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. * Läpikulkeva vaakalibellin kannas vakauttaa lisäksi profiilia. Tyyppi 96-2 K: Patentoitu koputussuoja. Poikkeamien korjaus suoraan muurauskauhan kevyillä iskuilla. STABILA Vesivaa at 58 59

31 Lyhyt esittely: Sarja 80 A Aaltoileva alumiininen suorakulmaprofiili antaa varman pidon. Mittaustarkkuus normaaliasennossa 0,5 mm/m ja vaihtomittausasennossa 0,75 mm/m. 1 jyrsitty mittapinta 120 cm:iin asti. Vakiopääteosat. 10 vuoden takuu. Sarja 80 A Tyyppi 80 A 80 AM 80 A-2 Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Tarkkuus vaihtomittausasennossa 0,043 = 0,75 mm/m 0,043 = 0,75 mm/m 0,043 = 0,75 mm/m Mittauspinnat 1 x 1 x 1 x Libellityyppi 1 x pystytasossa 1 x pystytasossa 2 x pystytasossa Pääteosat Vakio Vakio Vakio Erikoisuus Maametallimagneetti Pituus / Tuote-nro 30 cm 16047/0 40 cm 16048/ / /8 50 cm 16049/4 60 cm 16050/ / /5 80 cm 16051/ / /2 90 cm 16057/9 100 cm 16052/ / /6 120 cm 16053/ / /3 150 cm 16068/ /9 180 cm 16069/ /6 200 cm 16070/ /3 Vain vesivaa'at, joiden libellit soveltuvat vaihtomittaukseen, mittaavat tässä asennossa luotettavasti. Tyyppi 80 AM: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. Tyyppi 80 A-2: Ylimääräinen pystylibelli mahdollistaa nopean lukemisen joka asennossa. STABILA Vesivaa at 60 61

32 Lyhyt esittely: Sarja 70 Silea alumiininen suorakulmaprofiili. Miellyttävän kevyt vesivaaka. Helppo puhdistaa. Mittaustarkkuus normaaliasennossa 0,5 mm/m. Pinnoitettu mittapinta. Vakiopääteosat. 10 vuoden takuu. Sarja 70 Tyyppi W 70 M Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Mittauspinnat 1 x 1 x 1 x Libellityyppi 1 x pystytasossa 1 x pystytasossa 1 x käännettävä kulmalibelli 1 x pystytasossa Pääteosat Vakio Vakio Vakio Erikoisuus Maametallimagneetti Pituus / Tuote-nro 30 cm 02281/ /8 40 cm 02282/ / /5 50 cm 02283/ /6 60 cm 02284/ / /9 80 cm 02286/ / /6 100 cm 02288/ / /3 120 cm 02289/ /8 150 cm 02290/ /0 180 cm 02291/ /7 200 cm 02292/ /4 Tyyppi 70 W: Käännettävä kulmalibelli muuttuvien kallistusten mittaamiseksi. Tyyppi 70 M: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. STABILA Vesivaa at 62 63

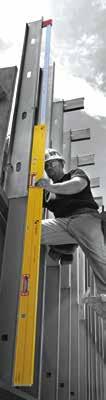

33 Lyhyt esittely: Sarja 106 T 3-kammioinen alumiininen, vahvistettu suorakulmaprofiili. Patentoitu rakenne. Erittäin pitkä, ulosvedettävä vesivaaka. Vahvat kiinnitysepäkeskot takaavat suuren mittaustarkkuuden (katso taulukko). Vaihtoehtoisesti varustettu päälle pistettävillä välikelevyillä puurakennuksessa työskenneltäessä tai maametallimagneeteilla työskenneltäessä teräsrakennuksessa. Kaksi mittapintaa. 10 vuoden takuu. Sarja 106 T Tyyppi 106 T 106 TM Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m 0,057 = 1,0 mm/m (vedetty ulos) 0,029 = 0,5 mm/m 0,057 = 1,0 mm/m (vedetty ulos) Tarkkuus vaihtomittausasennossa 0,043 = 0,75 mm/m 0,043 = 0,75 mm/m (lukittu) Mittauspinnat 2 x 2 x Libellityyppi 2 x pystytasossa 2 x pystytasossa Pääteosat Vakio Vakio Erityisominaisuudet Teleskooppijärjestelmä, levyt välikelevyillä, metrinen asteikko Teleskooppijärjestelmä, maametallimagneetti, metrinen asteikko Pituus / Tuote-nro cm 17708/ cm 17710/ cm 17709/ cm 17711/9 Tyyppi 106 T: Välikelevy epätasaisuuksien ylittämiseksi. Tyyppi 106 TM: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. Tyyppi 106 T: Välikelevyt pistetään ylemmän mittauspinnan pienten levyjen päälle. Kierrä kerran pysyy tiukasti. STABILA Vesivaa at 64 65

34 Lyhyt esittely: Tyyppi 80 T Tyyppi 80 T Tyyppi 80 T Mittaa aina sopivalla pituudella. Laadukas teleskooppijärjestelmä mittausalan pidentämiseen vesivaaka voidaan säätää joustavasti tarvittavaan pituuteen. Korvaa jopa 3 yksittäispituutta useamman vesivaa'an hankala kantaminen jää pois. Pinnoitettu mittapinta. Muoviset suojukset suojaavat profiilia iskuilta. 10 vuoden takuu. Tarkkuus normaaliasennossa Tarkkuus vaihtomittausasennossa Mittauspinnat Libellityyppi Pääteosat Erityisominaisuudet Pituus / Tuote-nro cm 18879/ cm 18880/1 0,029 = 0,5 mm/m 0,057 = 1,0 mm/m (vedetty ulos) 0,043 = 0,75 mm/m 0,057 = 1,0 mm/m (vedetty ulos) 1 x 1 x pystytasossa Liukuesteet Teleskooppijärjestelmä, LOCK-järjestelmä, metrinen asteikko Laadukas ulosvetomekanismi takaa suuren mittaustarkkuuden. LOCK-järjestelmä asetetun pituuden kiinnitykseen. Painettu metriasteikko sisämittojen ja vapaiden mittojen mittaukseen. Piirrotusreuna koko pituudelta mittaus ja piirto yhdessä työvaiheessa, myös ulos vedettynä. Integroidut liukuesteet huolehtivat hyvästä pidosta piirtämisen aikana. STABILA Vesivaa at 66 67

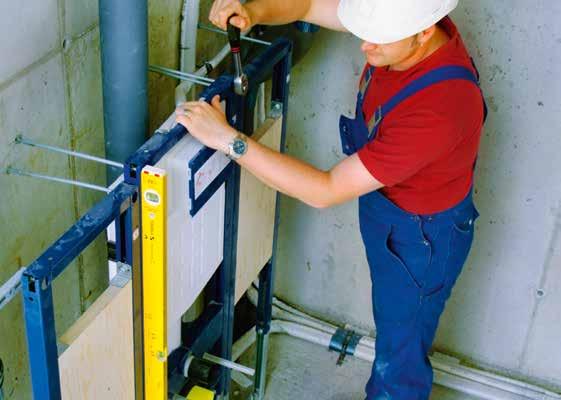

35 Tyyppi 80 M Installation Tyyppi 80 M Installation Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m Tarkkuus vaihtomittausasennossa 0,043 = 0,75 mm/m Mittauspinnat Libellityyppi Pääteosat 1 x 1 x pystytasossa Liukuesteet Erikoisuus Maametallimagneetti Lyhyt esittely: Tyyppi 80 M Installation Pituus / Tuote-nro 60 cm 16881/0 100 cm 16882/7 Kaikki tavalliset asennusmitat on painettu kotelon päälle: kohdistus, merkintä, poraus. Vain vesivaa'at, joiden libellit soveltuvat vaihtomittaukseen, mittaavat tässä asennossa luotettavasti. Alumiininen suorakulmaprofiili, jossa on päälle painetut asennusmitat, nopeaa asennuspisteiden siirtämistä varten. Mittaustarkkuus normaaliasennossa 0,5 mm/m ja vaihtomittausasennossa 0,75 mm/m. Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. Erityisen vahvat maametallimagneetit mahdollistavat työskentelyn vapaalla kädellä suoristettaessa GIS-moduuleja. Pinnoitettu mittapinta. 10 vuoden takuu. 1. Uritukset pistomitan siirtämistä varten. 2. Päälle painettu, keskelle keskitetty senttimetriasteikko. 3. Kaikki tavalliset asennusmitat päälle painettuna. Identtinen pistomitan yläpuolen urituksien kanssa. 4. Vaivaton merkitseminen: läpikulkeva libellikannas. 5. Kuusirenkainen libelli 1 % ja 2 % kaltevuuden käyttöön. 6. Erittäin voimakkaat harvinaisen oksidin magneetit pitävät myös pienillä metallipinoilla. 7. Molemmissa päissä patentoidut liukuesteet. Ylhäältä katsottuna 1 Etusivu Mittauspinnat Pääteosat STABILA Vesivaa at 68 69

36 Lyhyt esittely: Tyyppi 70 electric Silea alumiininen suorakulmaprofiili. Kytkinten ja pistorasioiden mittaaminen ja merkitseminen yhdellä työvaiheella. Merkintäapu vakioiduilla etäisyyksillä. Porausreikien yhdistelmäväli standardin DIN mukaan. Mittaustarkkuus normaaliasennossa 0,5 mm/m. Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. Pinnoitettu mittapinta. 10 vuoden takuu. Tyyppi 70 electric Tyyppi Tarkkuus normaaliasennossa Mittauspinnat Libellityyppi Pääteosat Erikoisuus 70 electric Pituus / Tuote-nro 43 cm 16135/4 120 cm 16136/1 Patentoidut liukuesteet huolehtivat hyvästä pidosta linjoja merkittäessä. 0,029 = 0,5 mm/m 1 x 1 x pystytasossa Liukuesteet Merkintäreiät 91 mm 71 mm 71 mm 71 mm 71 mm 100 mm 71 mm 71 mm Huomio: maakohtainen asennusstandardi huomioitava. STABILA Vesivaa at 70 71

37 Lyhyt esittely: Sarja Pocket Ammattimainen minivesivaaka. Pieni koko ei vie juuri tilaa ja laitetta voidaan kantaa mukana. Soveltuu vaikeasti käsiksi päästävien kohteiden suoristukseen. Mittaustarkkuus normaaliasennossa 1,0 mm/m. Sarja Pocket Tyyppi Pocket Electric Pocket PRO Magnetic Tarkkuus normaaliasennossa 0,057 = 1,0 mm/m 0,057 = 1,0 mm/m Libellityyppi Mittauspinnat 1 x 2 x V-uran kanssa Erikoisuus Maametallimagneetti Pituus / Leveys / Korkeus / Tuote-nro 7 cm / 2 cm / 4 cm 17775/1 7 cm / 2 cm / 4 cm (vyökiinnike kanssa) 18115/ /3 Pocket Electric Älykäs: ruuvaimen ohjauksen syvennys. Näin voidaan heti säätää mukavasti kiinto-osa, jonka päällä on vesivaaka. Ylimääräisen pohjan mittauspinnan ansiosta Pocket Electricista ei tule vain sähköasentajalle hyödyllistä ainamukanakulkevaa-vesivaakaa. Pocket PRO Magnetic STABILA vinkki pystysuoriin mittauksiin: Kuva näyttää uuden Pocket PRO Magneticin V-uralla. Vaakasuoralibellin avulla voidaan myös tehdä pystysuoramittauksia suorakulmaisen alumiinikehyksen ja magneettivarusteen ansiosta. STABILA Vesivaa at 72 73

38 Lyhyt esittely: Sarja 81 S Vahva alumiininen painovaluprofiili. Puolisuunnikas-muoto tarjoaa hyvän pidon. Mittaustarkkuus normaaliasennossa 0,5 mm/m ja vaihtomittausasennossa 0,75 mm/m. Jyrsitty mittapinta. 10 vuoden takuu. Sarja 81 S Tyyppi 81 S 81 S REM 81 SV REM W45 Tarkkuus normaaliasennossa 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m 0,029 = 0,5 mm/m Tarkkuus vaihtomittausasennossa 0,043 = 0,75 mm/m 0,043 = 0,75 mm/m 0,043 = 0,75 mm/m Mittauspinnat 1 x 1 x 1 x V-uran kanssa Libellityyppi 1 x pystytasossa 1 x pystytasossa 1 x pystytasossa Erikoisuus Maametallimagneetti Maametallimagneetti Pituus / Tuote-nro 25 cm 02500/ /9 25 cm (vyölaukun kanssa) 02501/ / /4 40 cm 02502/1 50 cm 02503/8 60 cm 02504/5 80 cm 02505/2 100 cm 02506/3 Tyyppi 81 S REM: Maametallimagneetit erityisen voimakkaalla pitovoimalla. Vapaat kädet metallisten kohtien suoristamisessa ja säätämisessä. Tyyppi 81 SV REM W45: Kuusirenkainen libelli 1 % ja 2 % kaltevuudelle. Tyyppi 81 SV REM W45: Kiinteä 45 kulmalibelli tukien ja 45 putkijohtojen suoraan tarkistamiseen. Tyyppi 81 SV REM W45: Erittäin voimakas pito putkien ja muiden teräsrakenneosien päällä jyrsityn mittauspinnan vaikutuksesta, jossa on V-ura ja harvinaisen oksidin magneetit. STABILA Vesivaa at 74 75

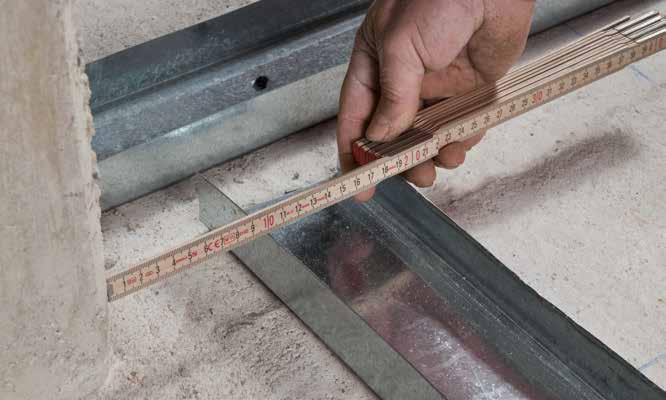

39 STABILAn mittapaalut monien asioiden mittana vuodesta 1889 lähtien Mitat Sarja 600 Sarja 600 N-S Sarja 400 Sarja 1100 Anton Ullrich ja hänen veljensä Franz patentoivat nivelmitan jousinivelen 1800-luvun lopulla ja asettavat näin perustan STABILA yhtiön menestystarinalle. STABILA mitat edustavat yhä tänäänkin paraslaatuisinta mittaamista. Materiaali ja pinnoite: Nivelmitan materiaalia valittaessa optimaalinen murtolujuus ja joustavuus ovat ratkaisevia. Nivelmittojen pinnoituksen täytyy kestää käyttöä kaikissa oloissa. Mitta-asteikon painatus: Mitta-asteikon on tärkeimpänä komponenttina oltava painettu selkeästi ja sen on tehtävä selvä ero yksikkö- ja kymmenlukujen välille. Nivelet: STABILA käyttää pääasiassa erittäin lujasta jousiteräksestä valmistettuja niveliä, jotka takaavat tarkan lukituksen ja kestävän jousituksen. Erityinen rakenne tekee nivelistä helposti liikkuvia ja pitkäaikaisia. Kaikki STABILA mitat täyttävät uuden, koko Eurooppaa koskevan MID-direktiivin vaatimukset. CE- ja metrologian merkinnällä sekä EU:n mallin koestustodistuksella. STABILA Mitat 76 77

40 Mitta on valmistettu laadukkaasta, erityisesti valikoidusta pyökkipuusta. Sulkeutuvat, erittäin lujat nivellevyt ja karkaistut teräsjouset takaavat pitkäikäisyyden, helppokäyttöisyyden ja tarkan lukittumisen. Luja, säänkestävä lakkaus suojaa puurimoja ja asteikkoa. Punaiset kymmenluvut mahdollistavat nopean hahmottamisen. Kummallakin puolella cm/mm-jako mitan molemmilla reunoilla. Puiset linkkumitat Sarja 600 Tyyppi Pituus Leveys Nivelet Väri Jaotus Tuote-nro m 16 mm 10 Valkoinen/Keltainen cm/mm 01128/4 617/11 3 m 16 mm 15 Valkoinen/Keltainen cm/mm 01231/ m 16 mm 10 Vaaleankeltainen cm/mm 01104/ m 16 mm 10 Valkoinen cm/mm 01134/ m 16 mm 10 Valkoinen cm/inch 01133/8 Puiset linkkumitat Sarja 400 Tyyppi Pituus Leveys Nivelet Väri Jaotus Tuote-nro 407 P 2 m 16 mm 10 Keltainen cm/mm 14556/9 407 N 2 m 16 mm 10 Luonnonväri cm/mm 14348/ m 16 mm 10 Valkoinen/Keltainen cm/mm 14555/ m 16 mm 10 Valkoinen cm/mm 14557/ GEO 2 m 16 mm 10 Valkoinen cm/mm 17927/4 E-jako 1407 GEO 3 m 16 mm 15 Valkoinen cm/mm E-jako 19074/3 Jatkuva suora reuna ihanteellinen piirrotukseen. Laadukasta, erityisesti valikoitua pyökkipuuta. Karkaistuilla teräsjousilla varustetut teräsnivelet takaavat pitkäikäisyyden, helppokäyttöisyyden ja tarkan lukittumisen. Luja, säänkestävä lakkaus suojaa puurimoja ja asteikkoa. Punaiset kymmenluvut mahdollistavat nopean hahmottamisen. Kummallakin puolella cm/mm-jako mitan molemmilla reunoilla. Puiset linkkumitat Sarja 600 N-S Tyyppi Pituus Leveys Nivelet Väri Jaotus Tuote-nro 607 N-S 2 m 16 mm 10 Luonnonväri cm/mm 18208/3 607 N-S 2 m 16 mm 10 Luonnonväri cm/inch 18214/4 607 N-S 2 m 16 mm 12 Luonnonväri cm/ mm 18212/0 601 N-S 1 m 16 mm 6 Luonnonväri cm/mm 18206/9 Erityisen taipuisa vain 2,5 mm paksujen puurimojen ansiosta. Mitta on valmistettu laadukkaasta, erityisesti valikoidusta pyökkipuusta. Erittäin lujat nivellevyt ja karkaistut teräsjouset takaavat pitkäikäisyyden, helppokäyttöisyyden ja tarkan lukittumisen. Luja, säänkestävä lakkaus suojaa puurimoja ja asteikkoa. Punaiset kymmenluvut mahdollistavat nopean hahmottamisen. Mitta lasikuituvahvisteista muovia soveltuu erityisesti työskentelyyn kosteissa ympäristöissä. Upotetut, kestävät, teräsjousilla varustetut nivelet voidaan lukita suoraan kulmaan. Mitta on koko pituuteensa avattuna erittäin taipuisa ja notkea. Jatkuva suora reuna ihanteellinen piirrotukseen. Syväkuvioitu, hankauksenkestävä asteikko. Muoviset linkkumitat Sarja 1100 Tyyppi Pituus Leveys Nivelet Väri Jaotus Tuote-nro m 16 mm 10 Valkoinen cm/mm 01701/ m 13 mm 10 Valkoinen cm/mm 01704/0 STABILA Mitat 78 79

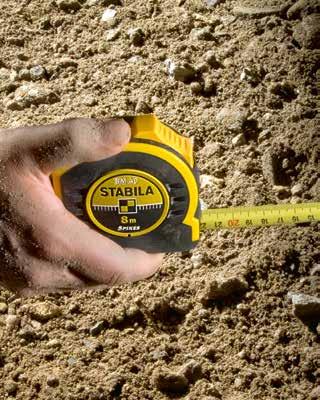

41 STABILA nauhamitat luotettavia, käytännöllisiä ja kestäviä Mittanauhojen ainutlaatuisuus on, että niiden mitta on kompaktirakenteessa jopa 100 m pituinen. Eri sovellutuksiin ja erilaisille mittausetäisyyksille löytyvät sopivat mittanauhatyypit. Nauhan laatu Tärkeää taskumittanauhoissa: kestävä pinnoite mitta-asteikon suojaamiseksi likahiukkasten aiheuttamalta kulumiselta. Kotelo- ja kehilömittanauhat: Teräs- tai lasikuitumittanauhat. Varustus ja materiaali suojaavat kulumiselta ja nauhan katkeamiselta Taskumittanauhat BM 40 BM 30 BM 20 Kotelomittanauhat Tyyppi architect Sarja BM 50 Kehilömittanauhat Sarja BM 42 Taskumittanauhat: yleisesti käytettäviä, pieniä, helposti vyöllä tai taskussa kannettavia ja ihanteellisia mittauksiin n. 10 metriin asti. Kotelomittanauhat: alle 30 metrin etäisyyksien mittauksiin. Kotelo: suojaustarkoitusta ja varmaa käsittelyä varten kestävän tukeva, varma ja pitävä. Nykyisin hyvien taskumittanauhojen otealue varustetaan pehmeällä kumipäällysteellä. Käytämme STABILA nauhamittojen valmistuksessa vain korkealaatuisia ja hyvin työstettyjä materiaaleja. Kehilömittanauhat: fmittausetäisyyksille 100 metriin asti, kuten on tavanomaista esim. tien ja maisemointirakennuksessa. STABILA nastakoukku: Monet STABILAn taskumittanauhat on varustettu nastakoukulla, joka estää liukumisen sileillä pinnoilla. STABILA yleiskoukku: Ihanteellinen pitkillä mittanauhoilla. Erikoinen koukku nastapinnoitteella. Lisänaulanreikä nopeasti irrotettavaan kiinnittämiseen. Kaikki STABILA mitat täyttävät uuden, koko Eurooppaa koskevan MID-direktiivin vaatimukset. CE- ja metrologian merkinnällä sekä EU:n mallin koestustodistuksella. STABILA Nauhamitat 80 81

42 Mittakaavan äärimmäinen kulumisenkestävyys laadukkaan polyesteripinnoitteen ansiosta. Punaiset kymmenluvut mahdollistavat nopean lukemisen. Nauhan voimakas sisäänveto nauhan dynaaminen kelaus. Nauha pysähtyy jousitetusti erikoisen kelausvaimennuksen vaikutuksesta. Nastakoukku liikkuu kontrolloidusti pysähdysasentoon. Tehokas nauhajarru: Työntöjarru malleissa, joiden nauhan pituus on 3 m ja 5 m. Vipujarru malleissa, joiden nauhan pituus on 8 m ja 10 m. Taskumittanauha BM 40 Työntöjarru Vipujarru Identtinen mittakaava nauhan molemmilla puolilla helppo lukea kaikissa työtilanteissa. Nastakoukku estää nauhan alun liukumisen. Mietitty kotelo ammattimaiseen käyttöön: Murtumaton muovikotelo iskunvaimentavalla Softgrip-vaipalla suuri iskunsuojauskerroin. Hyvä vakavuus leveän ja tasaisen kotelopohjan ansiosta. Suoraviivainen kotelon takasivu käsivaraiseen työskentelyyn pystysuorassa mittausasennossa. Täydellinen käsittely ja varma pito ergonomisen kotelodesignin, Softgrip-kumipäällysteen, pitävän jarruvivun ja tukevan vyökiinnikkeen ansiosta. CE- ja metrologian merkinnällä sekä EU:n mallin koestustodistuksella. Tarkkuusluokka II. Vyökiinnike. STABILA nastakoukku: Parantaa merkittävästi luistonestoa. Mitattaessa myös pitempiä pituuksia toisen henkilön kiinnipitämisapua ei tarvita. Materiaali suojataan puskurilla nauhan kelausosassa. Nauhan alun vahvistus 5 m:stä alkaen. Taskumittanauha BM 30 W Kuten taskumittanauha BM 30, mutta tarkastuslasi sisämittojen suoraa lukemista varten. Taskumittanauha BM 30 Murtumaton muovikotelo. Kaareva, polyamidipäällystetty keltainen teräsnauha (erittäin kulumisenkestävä) Siirrettävä alkukoukku STABILAn nastakoukulla. Automaattinen nauhan kelaus. Pysäytin nauhan kelauksen jarruttamiseen ja lukitsemiseen. Nauhan alun vahvistus (5 m:stä alkaen). Puskuri nauhan kelausosassa. Cm- ja mm-jaotus. Punaiset kymmenluvut. CE- ja metrologian merkinnällä sekä EU:n mallin koestustodistuksella. Tarkkuusluokka II. Vyökiinnike. Pituus 3 m 5 m 5 m 8 m 10 m 3 m/10 ft 5 m/16 ft 8 m/27 ft 10 m/32 ft Leveys 16 mm 19 mm 25 mm 25 mm 27 mm 16 mm 19 mm 25 mm 27 mm Tuote-nro 17736/ / / / / / / / /5 Pituus 2 m 3 m 3 m* 5 m 8 m 3 m/ 10 ft 3 m/10 ft* 5 m/16 ft 8 m/27 ft Leveys 13 mm 13 mm 16 mm 19 mm 25 mm 13 mm 16 mm 19 mm 25 mm Tuote-nro 16449/ / / / / / / / /3 * varustettu ikkunalla sisämittojen suoraa lukemista varten STABILA Nauhamitat 82 83

43 Taskumittanauha BM 20 Murtumaton muovikotelo. Kaareva, polyamidipinnoitettu valkoinen teräsnauha (erittäin kulumisenkestävä). Siirrettävä alkukoukku. Automaattinen nauhan kelaus. Pysäytin nauhan kelauksen jarruttamiseen ja lukitsemiseen. Nauhan alun vahvistus (5 m:stä alkaen). Puskuri nauhan kelausosassa. Cm- ja mm-jaotus. Punaiset kymmenluvut. CE- ja metrologian merkinnällä sekä EU:n mallin koestustodistuksella. Tarkkuusluokka II. Vyökiinnike. Kotelomittanauha Tyyppi architect Valkoiseksi lakattu teräsnauha, cm- ja mm-jaotus, punaiset kymmenluvut. Erittäin kestävä polyamidikotelo. Pituus 10 m 15 m Leveys 10 mm 10 mm Tuote-nro 10642/ /0 Pienin 15 m-mittanauha. Kevyt, halkaisijaltaan vain 75 mm kokoinen polyamidikotelo on erittäin kestävä. Kelauskampi on nikkelöity. Arvokas mittauslaite, aavistuksen verran eksklusiivinen. Pituus 2 m 3 m 5 m 3 m/10 ft 5 m/16 ft Leveys 13 mm 13 mm 19 mm 13 mm 19 mm Tuote-nro 16444/ / / / /5 STABILA Nauhamitat 84 85

44 Universaalinen koukku: Erikoinen koukku nastapinnoitteella. Parantaa merkittävästi luistonestoa. Uusi naulanreikä nopeasti irrotettavaan kiinnittämiseen. Tällä tavalla tarkka mittaus sujuu vielä nopeammin ja helpommin. Kampikela: Optimaalinen käsittely upotettavan kampikelan ansiosta patentti haettu. Kotelo: Iskunkestävä nylonkotelo. Kiinnitettävissä kaikissa asennoissa. Kotelomittanauha BM 50 Lasikuitumittanauha (G), lasikuitumittanauhojen vakiomittajaotus: cm/ = yksipuolinen cm-mitta, ensimmäinen metri mm:nä. Polyamidipinnoitetut teräsmittanauhat (P), kaikilla teräsmittanauhoilla vakiomittajaotus. mm/ = yksipuolisesti yhtämittainen mm-jaotus. Kehilömittanauha BM 42 Pituus 30 m 50 m Leveys 13 mm 13 mm Tuote-nro 10589/ /9 Pituus 20 m 30 m 50 m Leveys 13 mm 13 mm 13 mm Tuote-nro 11154/ / /6 Lasikuitumittanauha (G), lasikuitumittanauhojen vakiomittajaotus: cm/ = yksipuolinen cm-mitta, ensimmäinen metri mm:nä. Polyamidipinnoitetut teräsmittanauhat (P), kaikilla teräsmittanauhoilla vakiomittajaotus. mm/ = yksipuolisesti yhtämittainen mm-jaotus. Iskunkestävästä ja murtumattomasta polyamidista valmistettu kehys, jonka sisäpuoli on vahvistettu, on hyvin tukeva. Uritettu revolverikahva helpottaamittanauhan kiinnipitämistä ja kiristämistä. Hyvä nauhanohjaus leveiden, luotettavien Y-muotoisten varsien ansiosta. Erikoinen muoviohjaus, jotta lasikuitumittanauhat eivät jumitu rullien ja kehyksen väliin ja teräsmittanauhojen reunat on suojattuja kulumiselta. Sisätää STABILA yleiskoukun. Valkoiseksi lakatut teräsmittanauhat (W), kaikilla teräsmittanauhoilla vakiomittajaotus: mm/ = yksipuolisesti yhtämittainen mm-jaotus. Pituus 10 m 20 m 30 m Leveys 13 mm 13 mm 13 mm Tuote-nro (G) 17214/ / /9 Tuote-nro (P) 17217/ / /0 Tuote-nro (W) 17220/ / /0 Pituus 30 m 50 m 100 m Leveys 13 mm 13 mm 13 mm Tuote-nro 10706/ / /5 Valkoiseksi lakatut teräsmittanauhat (W), kaikilla teräsmittanauhoilla vakiomittajaotus: mm/ = yksipuolisesti yhtämittainen mm-jaotus. STABILA Nauhamitat 86 87
