KÄSITYÖKALUT TERÄSVANNEHTIMISEEN

Transkriptio

1 KÄSITYÖKALUT TERÄSVANNEHTIMISEEN Käsin tehtävä kiristys ja lukitus Paineilmalla toimiva kiristys ja lukitus

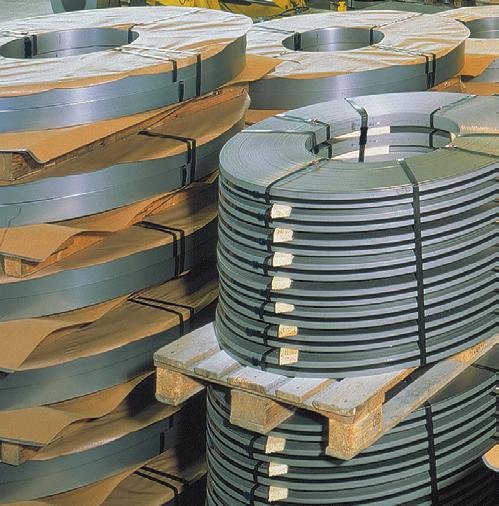

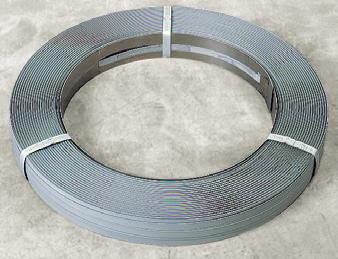

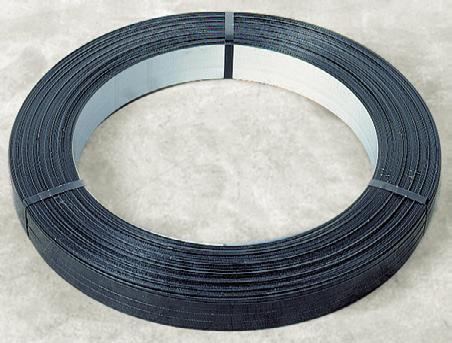

2 STRAPEXIN ETUUS Käsityökalut, vanne ja huoltopalvelu kokonaispakettina OIKEA TYÖKALU Sovellukset käsin tehtävään vannehtimiseen ovat moninaiset aivan kuten Strapexin tuotevalikoima. Voit valita monista vaihtoehdoista: käsin tai paineilmalla tehtävä kiristys ja liittäminen, ilman lukkoja tai lukkojen kanssa. OIKEA VANNE OMISTA TEOLLISUUSLAITOKSISTAMME Laaja teräsvannevalikoima kukin omine ominaispiirteineen takaa sen, että vanne ja työkalu ovat aina paras mahdollinen yhdistelmä. MAAILMANLAAJUINEN MYYNTI JA HUOLTO Saat ammattiopastusta valitessasi oikeaa ratkaisua ja huoltopaketin sekä varaosien saatavuustakuun. LISÄTUOTTEITA KULJETUKSEN VARMISTAMISEEN ÂÂKäsityökalut ja koneet muovivannehtimiseen   Lavan kiristekalvokäärintäkoneet

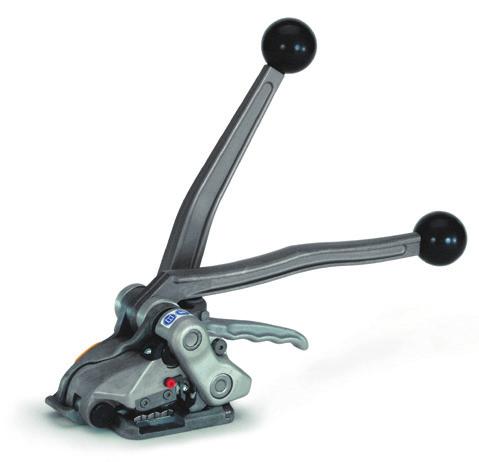

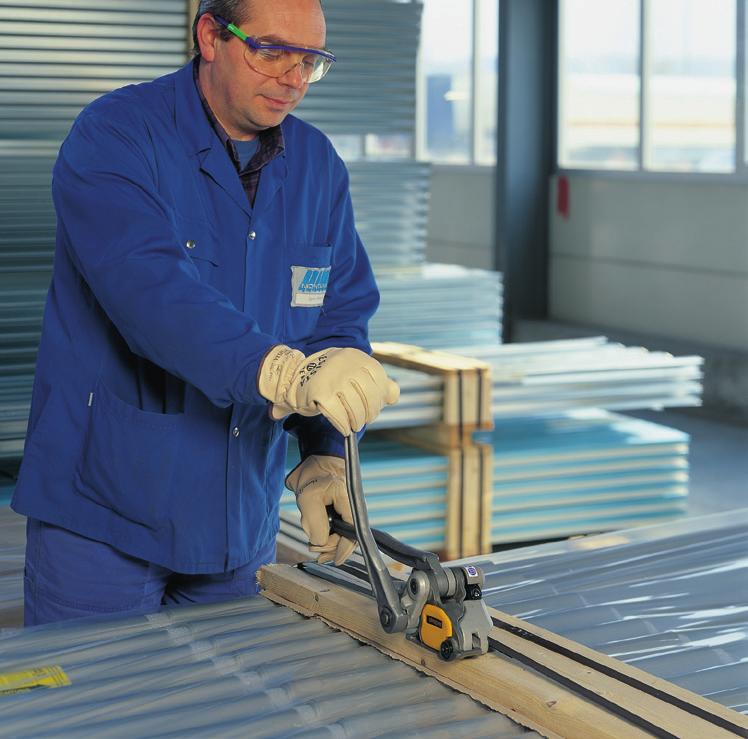

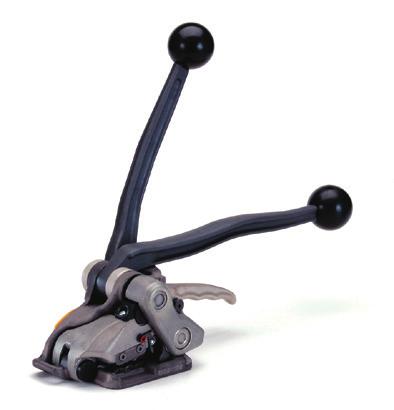

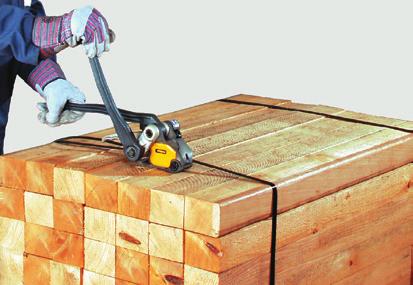

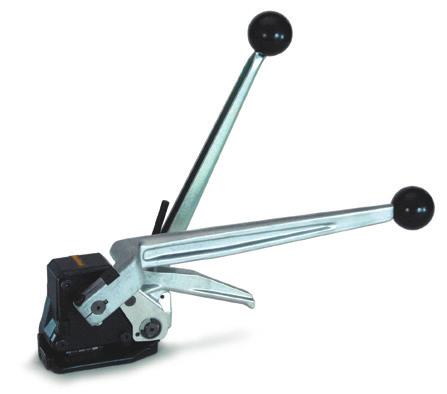

3 SUORAPINTAISILLE PAKKAUKSILLE Käsikäyttöiset, lukottomat koneet liikkuvaan käyttöön Malli STM 60 Taloudellinen käsikäyttöinen ratkaisu: Helppo, kevyt, nopea ÂÂPaino vain 3.5 kg ÂÂNopea ja helppo vanteen syöttö ÂÂVaivaton kiristys ja lukitus ÂÂErgonominen muotoilu ÂÂJoustava käyttö: Erilaisiin ja eri kokoisiin keskisuuriin ja raskaisiin pakkauksiin ÂÂHuoltoystävällinen: Muutama liikkuva osa helposti huollettava työpaikalla Malli STM 61 Raskaisiin kohteisiin ÂÂTeräsvanteelle leveys 19 mm asti ja paksuus 0.80 mm asti Tekniset tiedot 13 x 0.63 (0.58*) mm 16 x 0.63 (0.58*) mm 19 x 0.63 (0.58*) mm 19 x 0.80 (0.80*) mm STM 60 STM Paino 3.5 kg 5.1 kg Mitat Pituus Leveys Korkeus 370 mm 185 mm 122 mm 450 mm 130 mm 135 mm Kiristysvoima, asti 6500 N 6000 N Teräsvanne Laatu 850 N/mm 2, maks N/mm 2, maks. * Hyvä vetolujuus, maks N/mm² 19 x 0.63 mm 19 x 0.63 mm

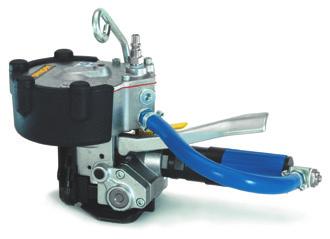

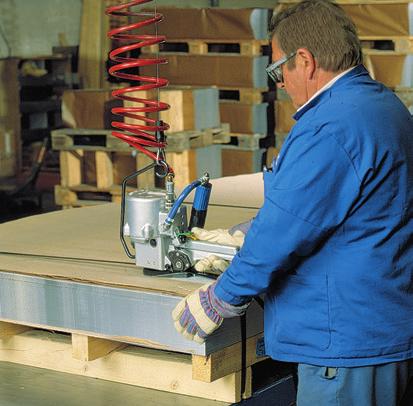

4 SUORAPINTAISILLE PAKKAUKSILLE Paineilmakäyttöiset, lukottomat työkalut Malli STP 63 Sopiva ja kevyt, kun käytetään mm teräsvannetta ÂÂHallintapainikkeet sijoitettu kätevästi kädensijan yläpuolelle ÂÂKääntyvällä ripustuskoukulla ÂÂRaskaisiin käyttökohteisiin ÂÂKiristysvoima asti 6500 N Tekniset tiedot 19 x 0.63 (0.58*) mm 19 x 0.80 (0.80*) mm Paino Mitat Kiristysvoima, noin Ilmankulutus (6 bar) Teräsvanne Laatu Pituus Leveys Korkeus Kiristys Lukitus 850 N/mm 2, asti 1100 N/mm 2, asti STP kg 400 mm 120 mm 310 mm 6500 N 6.4 Nl/s 12 Nl 19 x 0.63 mm * Hyvä vetolujuus, asti 1100 N/mm²

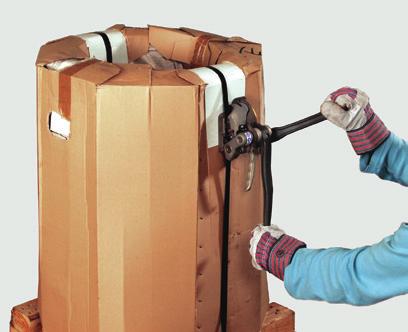

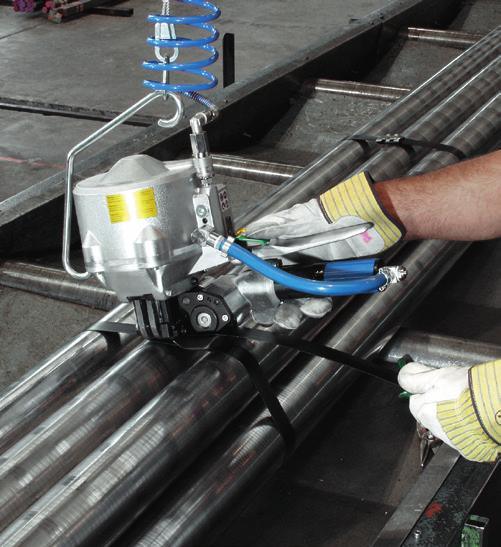

5 PYÖREILLE JA PIENILLE PAKKAUKSILLE Paineilmakäyttöiset työkalut Paikallaan olevaan tai liikkuvaan käyttöön Malli STR 64 Kevyt työkalu liikkuvaan tai paikallaan olevaan käyttöön Malli STR 65 Kätevä työkalu raskaaseen, paikalla olevaan käyttöön ÂÂPaino vain 3.2 kg ÂÂKiristysvoima 3000 N asti ÂÂPaineilmaliitin: yläpuolelta: kun työskennellään ripustuskoukun kanssa kahvan päästä: kun työskennellään ilman ripustuskoukkua ÂÂKiristysvoima 7000 N asti Malli STR 66 Huipputehokas työkalu raskaaseen, paikallaan olevaan käyttöön ÂÂKiristysvoima 8400 N asti Tekniset tiedot 13 x 0.63 (0.63*) mm 16 x 0.63 (0.63*) mm 19 x 0.63 (0.63*) mm 19 x 0.80 (0.80*) mm 25 x 1.00 (0.80*) mm 32 x 0.80 (0.80*) mm 32 x 1.00 (0.80*) mm STR 64 STR 65 STR ** *** ** *** ** *** Paino 3.2 kg 7.6 kg 9.3 kg Mitat Pituus Leveys Korkeus 302 mm 130 mm 180 mm 420 mm 160 mm 300 mm mm 170 mm 300 mm Kiristys, noin 3000 N 7000 N 8400 N Lukitus Ilmankulutús (6 bar) Kiristys 4 Nl/s 6.4 Nl/s 6.4 Nl/s Lukitus 3.4 Nl 12 Nl 14 Nl Teräsvanne Laatu Sopivat lukot 13 x 0.63 (0.63*) mm 16 x 0.63 (0.63*) mm 19 x 0.63 (0.63*) mm 19 x 0.80 (0.80*) mm 25 x 1.00 (0.80*) mm 32 x 0.80 (0.80*) mm 32 x 1.00 (0.80*) mm 850 N/mm 2, asti 19 x 0.63 mm 1100 N/mm 2, asti 19 x 0.63 mm * Hyvävetolujuus, asti 1100 N/mm² ** Paineilmaliitinyläpuolelle *** Paineilmaliitin takaosassa x 1.00 mm 32 x 0.80 mm

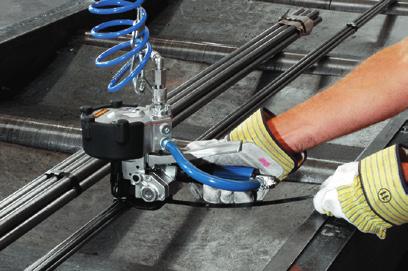

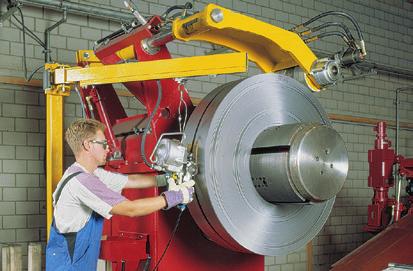

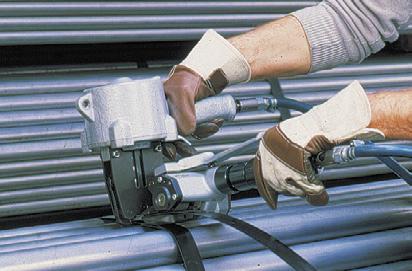

6 PYÖREILLE JA PIENILLE PAKKAUKSILLE Ilmanpainekäyttöiset työkalut liikkuvaan käyttöön KIRISTIN / LUKITSIN YHDISTELMÄ Kevyet työkalut raskaaseen työhön, liikkuvaan käyttöön ÂÂTeräsvanteelle leveydeltään 32 mm asti ja paksuudeltaan 1 mm asti ÂÂKiristysvoima 8400 N asti Kiristin STR 67 Lukitsin STR 68 Lukitsin STR 69 Kaksinkertainen lukitus Yksinkertainen lukitus Tekniset tiedot x 1.00 (1.00*) mm 19 x 1.00 (0.80*) mm 25 x 1.00 (0.80*) mm 32 x 1.00 (0.80*) mm STR 67 STR 68 STR Paino 4.1 kg 2.8 kg 4.7 kg Mitat Pituus Leveys Korkeus Kiristys, noin 8400 N asti 340 mm 110 mm 110 mm 8400 N 300 mm 130 mm 210 mm Lukitus 1 2 Ilmankulutus (6 bar) Kiristys 6.4 Nl/s mm 170 mm 230 mm Lukitus 3 Nl 6.4 Nl Teräsvanne Laatu Sopivat lukot 19 x 1.00 (0.80*) mm 25 x 1.00 (0.80*) mm 32 x 1.00 (0.80*) mm 850 N/mm², asti 32 x 1.00 mm 1100 N/mm², asti 32 x 1.00 mm * Hyvä vetolujuus, 1100 N/mm² asti 32 x 1.00 mm 32 x 0.80 mm / / / x 1.00 mm 32 x 0.80 mm

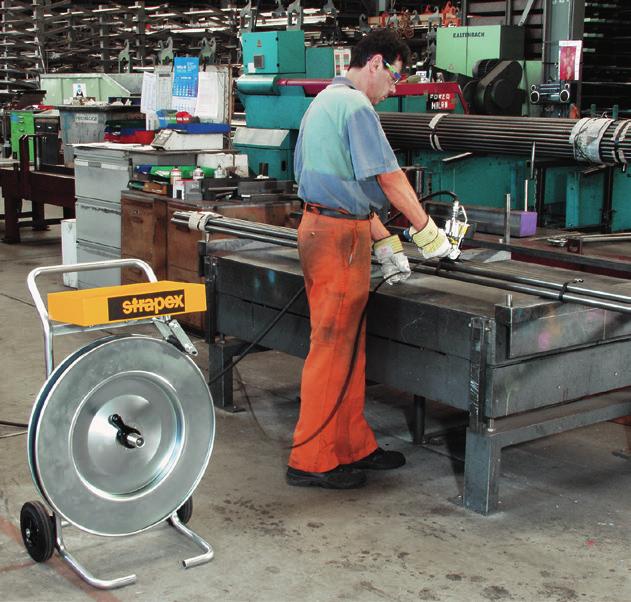

7 LISÄLAITTEITA KÄSITYÖKALUILLE Vannevaunut ja vanneleikkurit Malli STA 76 Liikkuva vaunu ristiinpuolatulle teräsvanteelle ÂÂKärry ÂÂVakaa teräsputkijalusta, isot kumipyörät, kelajarru ja lokero työkaluille, lukoille ja vanneleikkureille Malli Vanteen leveys Sisämitta Ø Ulkomitta Ø STA mm 405 mm 600 mm STA mm 405 mm 600 mm STRAP CUTTERS Malli STA 78 Malli STA 77 Paikallaan oleva vaunu ristiinpuolatulleteräsvanteelle ÂÂVaakasuora asento Malli STA 79 Malli Vanteen leveys Varsipituus STA mm 160 mm STA mm 355 mm

8 MAKE YOUR PRODUCTS FEEL SAFE Own development and manufacturing Proven solutions for various industry segments Worldwide sales and service network Subject to modification
