1 Profile kevytrakennejärjestelmät v ä l i s e i n ä a l a k a t t o u l k o s e i n ä l a t t i a ULISLUNDELL.FI TERÄS ON VLTTI

2 Sisällys Toimitusehdot 2 Rullamuovausteknologia 3 Materiaalit ja laatu Liiketoiminta 4 Väliseinät 6 Väliseinäprofiilit 8 Väliseinätarvikkeet 12 Huoneistojen välinen seinäranka 14 lakatot 16 lakatto profiilit ja tarvikkeet 18 Gypsteel 22 Patentoitu UltraSteel tekniikka 22 Koolari 24 HTL hattulistat 26 HTL ruode 28 HTL palokatko 30 HTL Xelent 31 Termoranka 32 Termoranka RY 34 Termokisko SKY 35 Termoranka RL 36 Termoranka ZR 37 Ulkoseinäkiinnikkeet 38 Kevytorret 40 C, U, Z -orret 42 Z, C, L ja -orsien poikkileikkausmitat 43 sennuslattiat 44 ProfL -matala rakenne 46 ProfL -alalaattapalkisto 46 ProfL -korotettu rakenne 47 ProfL -perusrakenne 47 Yleiset toimitusehdot Toimitukset noudattavat näitä ehtoja, ellei kirjallisesti ole toisin sovittu. Hinnat Toimitukset laskutetaan voimassaolevan hinnaston mukaan ja niihin lisätään voimassaoleva arvonlisävero. Minilisät veloitetaan tuoteryhmäkohtaisten voimassaolevien ehtojen mukaisesti. Toimitusaika Profiilitoimitukset tilauksesta noin 1-2 viikkoa. Verkkokauppa Yksikköhinnat ovat ovh hinnoin. vainasiakkaat kirjautuvat omilla tunnuksilla ja asioivat suoraan sopimushinnoin 24h, myös tilaukset. Verkkokaupasta tilausvahvistukset heti myös toimituspäivällä. Toimitusehto EXW, vapaasti tehtaalla Saukkolassa Toimitusveloitus Pääkaupunkiseudun toimitukset 144 eur/erä, sisältää nosturipurun tontille, muu Suomi toimittajan rahtisopimuksella. Nosturipurku muu Suomi 95 eur/ toimituserä. Pakkaukset Sisältyvät veloituksetta; trukkiniput pakattuna aluspuilla ja vannekiinnityksillä ja tuoteniput merkitään tilauksen mukaan kollikohtaisesti. Profiilit toimitetaan aina täysin käsinipuin. Veloitukset FIN ja EUR lavoista, kela-, raina- ja arkkilavoista sekä erikoispakkauksista. Minilisä Erikoispituuksista, kuten väliseinärangat <1000mm 1, /kpl, termorangat ja kevytorret mm 2,00 /kpl, <700mm 3,00 /kpl. Toimituserät <400 jm laskutetaan aina ovh-hinnoin ilman alennuksia. Erikoisprofiilit siakaskohtaisista erikoisprofiileista asiakkaan on toimitettava aina tuotepiirros tilauksen yhteydessä muuten toimittaja ei vastaa profiilin oikeellisuudesta. Laskutus Toimituspäivän mukaan. Myöhästyneisiin suorituksiin lisätään korkolain mukainen viivästyskorko. Kuljetukset siakas vastaa toimituserän rahtiveloituksesta sekä lastin purkamisesta toimituskohteessa. Kuljetusvahingosta vastaa kuljetuksen suorittaja, tosin kuljetusvahingot on merkittävä aina rahtikirjaan. Noutomaksu Mikäli tilatut tuotteet noudetaan asiakkaan toimesta jollain muulla kuin kuljetusliikkeen kalustolla, veloitamme noutomaksuna 80. Noutotilaukset Mikäli noutotilausta ei ole noudettu kahdeksan (8) päivän kuluessa vahvistetusta toimituspäivästä, pidätämme oikeuden laskuttaa asiakasta sovitulla noutopäivällä ellei asiasta ole muuta kirjallisesti sovittu. Varastointi Varastoinnissa on noudatettava huolellisuutta ja tuotekohtaisia ohjeita. ProfLkorotuslattian profiiliniput on hyvä suojata työmaalla. Profiilit yleensä voidaan säilyttää hetkellisesti ulkona ilman suojaa. Palautukset Palautuksia ei oteta vastaan, jos niistä ei ole erikseen sovittu. siakas vastaa palautuskustannuksista. Sovituista tuotteista hyvitetään enint. % ostoarvosta. Muut ehdot RYHT-2000 mukaisesti. Tuotteet sopivat sekä uudis- että korjausrakentamiseen. Tervetuloa matkalle teräsmaailmaan! Tuotteet: 2

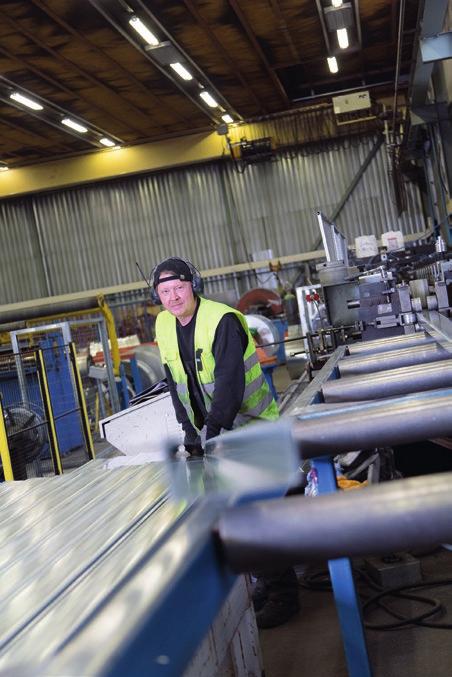

3 Rullamuovausteknologia LUNDELL-PROFILE tuotteet valmistetaan kuumasinkitystä teräsohutlevystä rullamuovausteknologialla. Olemme alamme suurin rullamuovaaja Suomessa. Olemme kehittäneet 40 vuoden aikana yli 3000 eri profiilia ja pääosa tuotantomme linjastoista on oma tietotaitoamme. Tuotteistamme osa on patentoituja, suojattuja ja valmistamme tuotteita myös lisenssillä. Tuotantoprosessimme alkaa 10 tn kuumasinkittyjen kelojen käsittelystä. Teräskela leikataan tarvittaviin pienempiin leveyksiin ja leikkausasetuksella voidaan valmistaa eri levyisiä teräsnauhoja samalla kertaa. Teräsnauhasta rullamuovataan haluttu teräsprofiilimuoto linjastoilla. Muodoltaan teräsprofiilit ovat yleensä avoprofiileja kuten L-, U, C-, Z- ja H -profiilit. Profiilin korkeudet 15-4 mm, laipan leveys 15-1 mm ja maksimi pituus mm. Rullamuovaus on kylmämuovausmenetelmä ja se ei muuta profiilin seinämäpaksuutta, standardi SFS-EN Rullamuovausteknologiassa linjasto sisältää peräkkäisiä työkaluasemia, jossa jokainen työasema tekee yhden lisämuodon kerrallaan ja samassa prosessissa tuotteeseen saadaan erilaisia ominaisuuksia kuten reijitykset, leikkaus tarvittavaan mittaan sekä CE-tuotemerkinnät. Työasemia yhdessä linjastossa on 5-30 kpl. Yhdellä linjastolla valmistetaan profiilia keskimäärin m minuutissa. Teräksellä on hyvä muovattavuus ja on mahdollista valmistaa myös monimutkaisia poikkileikkausmuotoja pienillä särmäyssäteillä. Valmistukseen vaikuttavat myös teräksen puhtaus ja mikrorakenne ja siksi rullauksessa käytetään erityisesti kylmämuovaukseen tarkoitettuja materiaaleja. Teräsrakenteiden mitoitus Terästä käytetään kantaviin rakenteisiin, pitkän jännevälin omaaviin rakenteisiin ja korkeisiin rakennusrunkoihin sekä ohutlevyrakenteisiin. Rakennesuunnittelija käyttää teräsrakenteen mitoituksessa rajatilamitoitusta (käyttörajatilamitoitus, murtorajatilamitoitus). Tarkastelun kohteina ovat lujuus, rakenteiden siirtymät, väsyminen, taipuminen, äänet jne. Laskelmissa otetaan huomioon myös eri kuormatyypit, kuten pysyvät kuormat (rakennus itse), muuttuvat kuormat (käytön aikaiset) sekä onnettomuuskuormat (tulipalo ym.). On edullista suunnitella rullamuovattavia teräs- profiileja rakenteisiin niiden nopean valmistusteknologian ansiosta, tosin suunnittelijan on hyvä perehtyä vakiotuotteiden mittoihin sillä poikkeavan mitan valmistus vaatii työkalut ja tällöin investointi on riippuen profiilin muodosta ja tarvittavista ominaisuuksista. Teräs on tasalaatuista ja rullamuovatut profiilit mittatarkkoja Kaikesta maailman teräksestä noin 30% käytetään rakennusteollisuudessa. Ohutlevyksi sanotaan kylmävalssattua teräslevyä, joka on enintään 3 mm paksu. Sen pinta on meillä yleensä kuumasinkitty. Levy voi olla myös ruostumatonta tai haponkestävää terästä. Ohutlevytuotteita joita valmistamme ovat kevytorret, väliseinäranka,- alakatto- ja lattia- järjestelmät, kaarevat hattuprofiilit ja Koolari tuotteet, termoprofiilit, ohutlevylistat, erikoislistat, Lundell-Profile tuotteista valmistetut sisäseinien ovielementit. 3

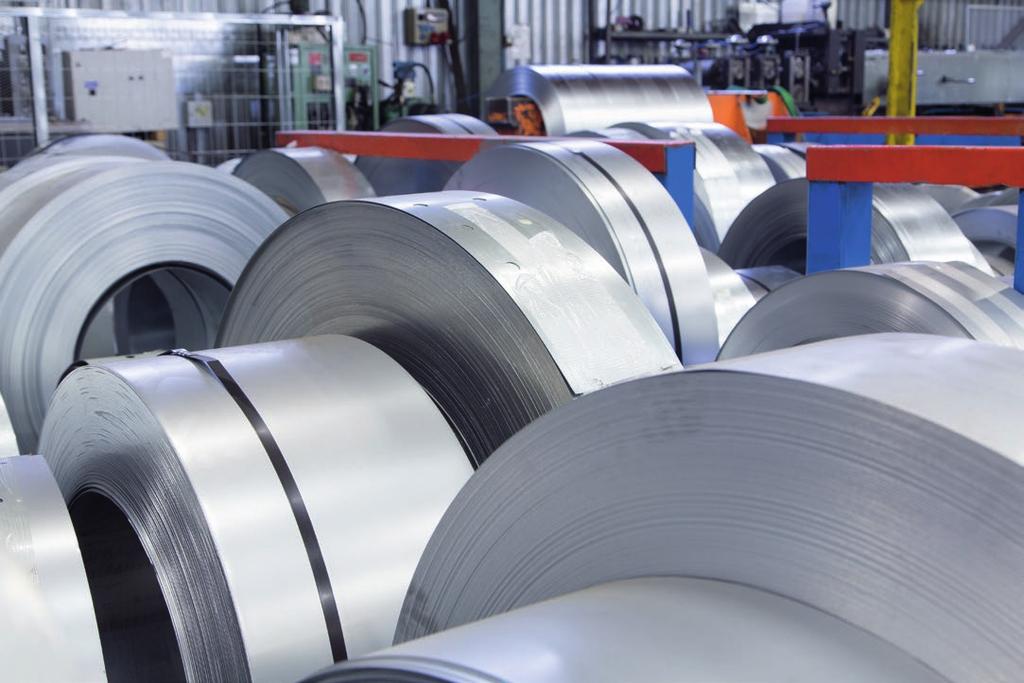

4 Materiaalit ja laatu Raudan kehitys rakennusmateriaaliksi alkoi 20 vuotta sitten kreikkalaisten käyttämistä rautasinkilöistä. Galvanoitu metallilevy keksittiin vuonna1840 ja 140 vuotta myöhemmin Lundell-Profile aloitti ohutlevyprofiilien valmistuksen Suomessa. Teräs soveltuu Suomen vaativiin sääolosuhteisiin ja vastaa teräsinnovaatioilla tuleviinkin säädöksiin. CE-merkintä ja suoritustasoilmoitus Rakennustuoteasetuksen (305/2011/EU) mukaan CE-merkintä on pakollinen niille rakennustuotteille, joihin sovelletaan eurooppalaisia harmonisoituja tuotestandardeja alkaen. Rakennustuoteasetus korvasi rakennustuotedirektiivin. Kiinnittämällä CE-merkinnän tuotteeseen tai toimituskolliin vakuutamme tuotteen noudattavan kaikkia asiaankuuluvia määräyksiä terveyden, turvallisuuden ja ympäristönsuojelun kannalta. Tuoterivikohtaisesti löydät valmistamastamme rakennustuotteesta DoP:in (suoritustasoilmoitus eli Declaration of Performance DoP), joka näkyy sivuillamme tuotesivulla; lisätiedot ja Dop. Saat ladattua DoP:in aina kohteen tiedostoihin. Materiaalina teräs Teräs on tärkein käyttömetalli. Suuri lujuus on teräksen ominaisuus, jonka ansiosta teräs poikkeaa muista rakennusaineista kuten tiilestä, betonista ja puusta. Teräksen mekaanisia ominaisuuksia hyödynnetään käyttämällä tuotteissa eri materiaalilaatuja. Rakentamiseen käytetään perusteräksiä, ilmaston korroosiota kestäviä teräksiä ja erikoislujia teräksiä. Teräksen etuja rakennusmateriaalina kevyt ja luja liitokset ja kiinnitykset helppoja homogeeninen materiaali myöhemmät suurehkotkin muutokset helppoja voidaan valmistaa halutuilla ominaisuuksilla kosteuden vaihteluilla ei ole merkitystä palamaton aine korroosio etenee hitaasti Suomi on sitoutunut EN-standardisointiin, minkä perusteella eurooppalaiset standardit ovat yhdentyneet.terästuotteen määrittelyyn kuuluvat oleellisesti esim. toleranssi standardi EN 10143:2006 materiaalistandardi EN 10346:2009 ainestodistus EN Lundell-Profile teräslaadut Kylmämuovattava kuumasinkitty rullamuovauslaatu perusteräs DX51D+Z rakenneteräslaatu S3GD+Z Käyttökohteet Maailmassa tuotetaan terästä vuosittain noin 1100 miljoonaa tonnia. Kaikesta teräksestä noin 30% käytetään rakennusteollisuudessa. Terästä käytetään kantaviin rakenteisiin, pitkiin jänneväleihin ja korkeisiin rakennusrunkoihin sekä levyrakenteisiin. Teräksen elinkaari Valmis teräsrakenne ei kuormita luontoa ja materiaalina teräs kestää käytössä pitkään. Teräsosia on mahdollista kierrättää sellaisenaan helppojen liitostensa ansiosta. Suomessa on toimiva kierrätysjärjestelmä, jonka avulla saadaan lähes kaikki käytöstä poistettu teräs kiertoon. Teräksen erottaminen on helppoa ja se voidaan sulattaa ja käyttää uudelleen monta kertaa ja jos teräs jäisi luontoon, se palautuisi aikanaan samoiksi mineraaleiksi, joista se on valmistettu. 4

5 Kierrätys ja kuljetus Teräs on täysin kierrätettävä materiaali ja raakaaineesta noin puolet on kierrätysromua. Se on tärkeä rakentamisen raaka-aine hyvän pitkäaikaiskestävyyden ja lujuuden ansiosta. Kuumasinkityistä rakennustuotteista ei synny vaarallisia jätteitä. Teräsprofiilit valmistetaan aina tilauksesta, joten hukkaa ja jätettä ei tule rakennustyömaalla. Prosesseissa syntyvät jätemateriaalit lajitellaan ja teräsromu LUNDELL-PROFILE tuotteita saa useilla eri sinkkipinnoituksilla, sillä korroosiolta suojaudutaan teräksen pinnoittamisella. Pinnoite kuten sinkkikerros hidastaa teräksen syöpymisnopeutta kymmenesosaan. Korroosionkestävyyteen vaikuttavat mm sinkkikerroksen paksuus, ilman rikkiyhdisteet ja kosteus. Sinkitys tarkoittaa sitä, että teräskappaleen pintaan lisätään ohut kerros puhdasta tai seostettua sinkkiä. Sisärakentamisessa pinnoite on 100 g/m2 sinkkiä ja julkisivuissa rakenteisiin upotetuilla tuotteilla sinkkipinnoite on 275 g/m 2. Rasitukset Kansainvälinen korroosionestomaalausstandardi SFS EN ISO jakaa ilmastorasitukset luokkiin. C1 hyvin lievä C2 lievä C3 kohtalainen C4 ankara C5 erittäin ankara (meri) Sisätiloissa kuivien ja lämpimien tilojen luokitus on C1, jolloin ei tapahdu korroosiota, koska elektrolyytti eli kosteus puuttuu ja kosteiden tilojen C2. palautetaan terästeollisuuteen kierrätysteräksenä. Kierrätysteräksellä on vahva markkina-asema: käytöstä elinkaarensa lopussa poistetusta rakennuksissa käytetystä teräksestä hyödynnetään keskimäärin 95 % uuden materiaalin tuotannossa. Teräsmateriaali ole vahingollista ympäristölle ja se on sisäilmaluokiteltu. Kaikki terästuotteiden pakkausmateriaalit ovat kierrätettäviä. Terästehtaat noudattavat ympäristölainsäädäntöä ja -sopimuksia sekä ISO ympäristöstandardia. Teräsosat ovat kevyitä kuljettaa verrattuna esimerkiksi betoniin. Mitä kevyempiä ja valmiimpia teräsosat ovat, sitä tehokkaampaa on niiden kuljetus ja käyttö. Pitkäaikaiskestävyys ja elinkaarilaatu Terästuotteilla on >100 vuoden käyttöikä tuotteen luovutuksesta asiakkaalle, tosin tuotteiden suunniteltu käyttöikä vaatii säännöllisen tarkastuksen kokonaisrakenteelle ja hyväksytyn suunnittelijan laatiman kunnossapitosuunnitelman, tällöin on suunnittelussa huomioitu ympäristö- ja käyttöolosuhteet. Toiminnan laatu ja EPD Toimintamme on sertifioitu vuodesta 2004 ISO 9001 mukaisesti. Kuulumme tilaajavastuu.fi rekisteriin ja teräsrakenteemme ovat CE-merkittyjä vuodesta 2007 alkaen. Vuodesta 2019 tuotteillamme on ympäristötuoteseloste, EPD. Kaikki tuotteet valmistetaan tilauksesta, nopeilla ja luotettavilla toimitusajoilla. Ympäristötuoteselosteet (EPD) Ympäristötuoteseloste eli Environmental Product Declaration (EPD) on asiakirja, joka sisältää tietoa tuotteen ympäristövaikutuksista sen koko elinkaaren ajalta. Rakennuksen hiilijalanjäljen laskenta tulee pakolliseksi vuonna EPD perustuu kansainvälisiin standardeihin ja on ISO standardin mukainen, sertifioitu tyypin III ilmoitus. siakirjan tarkistaa ja vahvistaa riippumaton kolmas osapuoli. Lundell-Profile tuotteilla on EPD tuoteperheet: 1. Ekologinen Gypsteel -profiilien EPD 2. Rakenneteräsrakenteiden EPD 3. Kevytrakenneprofiilien EPD 4. Liune EPD 5

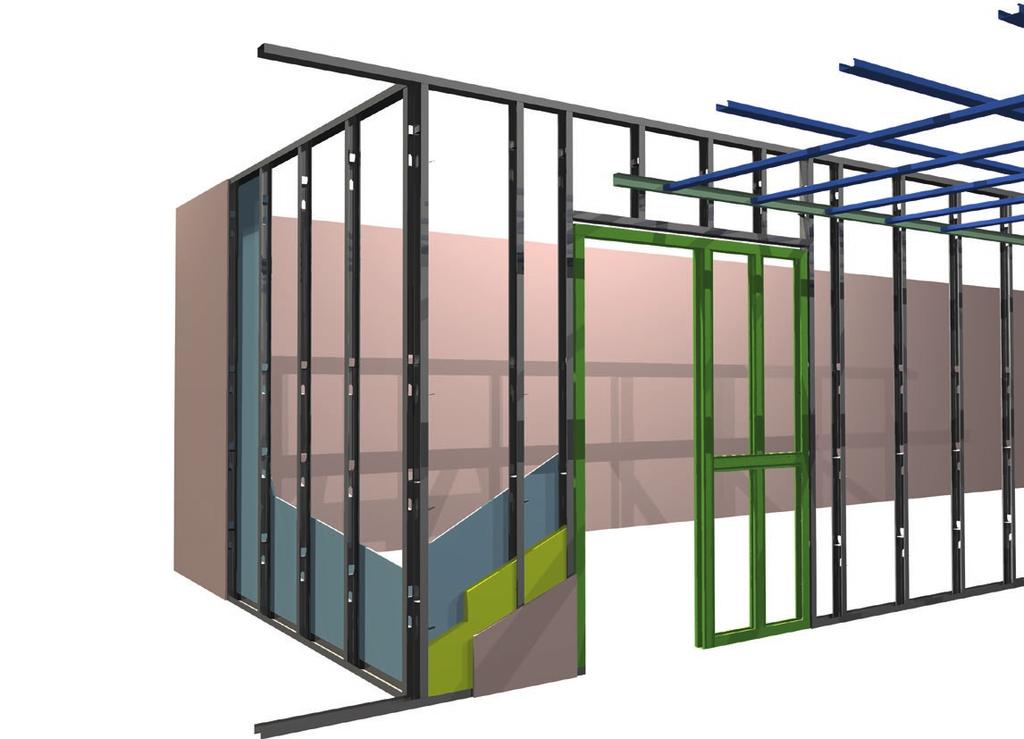

6 Väliseinät Lundell-Profile ratkaisut ovat alansa huippuja ja edustavat uusinta rakennustekniikkaa. Lundell-Profile mittatarkat rakenteet ovat helppoja ja nopeita asentaa. Teräsranka on väliseinien rakentamiseen suunniteltu runkojärjestelmä, joka soveltuu erinomaisesti sekä korjaus- että uudisrakentamiseen. Teräsrangat yhdessä kipsilevyjen kanssa on elämätön rakenne ja se takaa huoltovapaan kokonaisuuden. Rangat, kiskot ja muut väliseinäprofiilit ovat mittatarkkoja. Kuivarakentamista, sisäilmaluokiteltua ja turvallista rakentamista. Väliseinän täydentää Liune Door oviratkaisu. TERÄSRUNKOISEN VÄLISEINÄN ETUJ RKENTJLLE: Mittatarkka rakenne ja aina suora ranka. Kevyet liikutella ja rakentaa. Hyvä asennusergonomia. Helppo ja nopea asennus. Teräsrankaa voidaan jatkaa teleskooppisesti. Säästää aikaa, materiaalia ja pinta-alaa. Rangat toimitetaan määrämittaan katkaistuna kohteen mukaan. Paras ääneneristävyys tuo hyvän viihtyvyyden. ulis Lundell Oy:n tuotteet on testattuja ja hyväksyttyjä ratkaisuja rakentamiseen. Toimintamme on sertifioitu SFS-EN ISO laatujärjestelmän mukaan ja harmonisoiduilla tuotteilla on standardin mukainen CE-merkintä. 6

7 Lundell-Profile teräsprofiilit valmistetaan rullamuovaustekniikalla kuumasinkitystä teräsohutlevystä. Rangassa on valmiina aukaistava läppä sähkövetoja varten. Teräsrakenteiden mittatarkkuus on ylivoimainen, tämä tuo tehokkuutta asentamiseen ja viihtyvyyttä asumiseen. Sisäkattojärjestelmä Rangassa on valmiina aukaistava villakieleke. Ergonomisen 900 mm levyn rankajako on K4. Ääneneristävyyden tehostamiseen villaa. Kipsilevy valitaan kohteen vaatimuksen mukaan. Liunen ovielementti on osa väliseinärunkoa. Tuotteilla on hyvät mekaaniset ominaisuudet; veto- ja puristuslujuus, toleranssitarkkuus ja muovattavuus. 7

8 väliseinäprofiilit Huoneistojen sisäiset väliseinärakenteet VÄLISEINÄRNK LR/40 aine/ pituus/ kpl/ kg/ Oviaukot ja muut taivutusvastusta vaativat kohteet VHVIKERNK FR/55 aine/ pituus/ kpl/ kg/ vosaumakiinnityksiin sekä hauraille luja-ja kuitulevyille RNK R/ aine/ pituus/ kpl/ kg/ Erityistä taivutusvastusta vaativat korkeat kohteet. VHVIKERNK VHR S3GD+Z aine/ pituus/ kpl/ kg/

9 väliseinäprofiilit Väliseinäkiskot lattiaan ja kattoon KISKOT SK/30 aine/ pituus/ kpl/ kg/ KISKOT SK/37 37 aine/ pituus/ kpl/ kg/ KISKOT SK/58 58 aine/ pituus/ kpl/ kg/ KISKOT SK/80 80 aine/ pituus/ kpl/ kg/

10 väliseinäprofiilit KULMSUOJ HS 29/29 aine/ pituus/ kpl/ kg/ / / / / / / Lattia- ja kattokiskot tiivistenauhalla KISKOT SKF/37. SKF/ aine/ pituus/ kpl/ kg/ SKF/60 66/ / / / Lattia- ja kattokiskot tiivistekumilla KISKOT SKE + EPDM (<40DB) aine/ pituus/ kpl/ kg/ SKE/60 66/ / / / Lattia- ja kattokiskot tiivistekumeilla KISKOT SKT + 2XEPDM (>40DB) aine/ pituus/ kpl/ kg/ SKT/60 66/ / / /

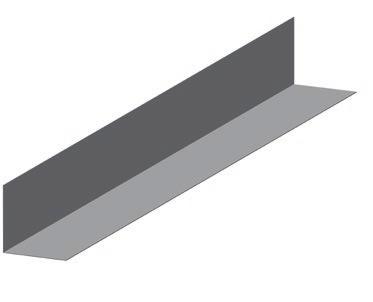

11 väliseinäprofiilit PINUMVRLIST aine/ pituus/ kpl/ kg/ KULMLIST L / aine/ pituus/ kpl/ kg/ / KULMLIST TIVUTETTV aine/ pituus/ kpl/ kg/ / HR 60/60 aine/ pituus/ kpl/ kg/ 60/

12 väliseinätarvikkeet KLUSTETUET aine/ pituus/ kpl kg/ kpl kpl Pesuallastuki pesuhuoneen tai wc-tilan altaisiin. Kaidetuki on tarkoitettu hoivapuolelle. KPPITUKI aine/ pituus/ kpl/ kg/ kpl Kaappituet soveltuvat kaikille kaapistoille, kuten keittiökaapistot. SUIHKUTUKI aine/ pituus/ kpl/ kg/ kpl Pesuhuoneen suihkutuet TV-TUKI/MURTOSUOJ aine/ pituus/ kpl/ kg/ kpl Taulu tv:n tueksi kipsilevyjen alle tai jopa murtosuojaa varten voi suojata koko seinän. 12

13 väliseinätarvikkeet TIIVISTEET ÄÄNENERISTÄVYTEEN aine/ pituus/ kpl/ kg/ mm m nippu m PF rll rll rll Polyteeninauha eristää vettä, kosteutta, ilmaa ja likaa. Nauhan rakenne joustaa puristuksen ja kuormituksen alaisena ja soveltuu kiinteisiin, liikkumattomiin rakenteisiin. Nauhan pohjassa on liimatarra. EPDM35 aine/ pituus/ kpl/ kg/ mm m nippu m 35 rll EPDM-solukumin käyttötarkoitus on rakenteiden tiivistäminen. EPDM tiivisteen pohjassa on liimatarra paperilla. TERÄSRIN aine/ pituus/ kpl/ kg/ mm m nippu m ,5 kpl ,5 kpl ,6 kpl ,5 kpl ,6 kpl Kalustetueksi, levytystueksi tai muuhun kiinnitykseen. Toimitetaan rullina. RUUVIT Kipsari fosfatoitu Kipsari + porakärki Kipsari + vastakierre Hobau tiuhakierre Ohutlevyruuvi Naula-ankkuri kpl/ nippu 25, 35, , , 35, , , Eko 16 + porakärki (ruuvikanta 1,0mm)

14 väliseinät: huoneistojen välinen seinäjärjestelmä Osastoiva ranka RYC Huoneistojen välisen seinän ominaisuudet PROFILE-äänirankajärjestelmä toteutetaan huoneistoja erottavana yksirunkoisena väliseinänä. sennustyö etenee huoneisto- ja kerroskohtaisesti määriteltyinä rakenneosina, jolloin materiaalihukkaa ei tule. PROFILE-äänirankajärjestelmä muodostuu teräsrungosta ja rungon molemmin puolin asennettavista kipsilevyistä. Levytys Levykiinnitykset tehdään levyvalmistajan ohjeiden mukaan. Suomen rakentamismääräyskokoelman osan C mukaan pienin sallittu ilmaääneneristämisluku asuinhuoneistojen välillä on R w 55dB. Seinärakenteen osastoivuus määritellään levykerrosten perusteella, jolloin kipsilevytyksillä 1+1 kipsilevyt osastoivuusluokka on EI30 ja vastaavasti levytyksillä 2+2 kipsilevyt EI60. Materiaalivahvuus on ei-kantavissa paikalla tehdyissä seinissä 0.7 mm ja kantavissa seinissä mm. Osastoivan seinän enimmäiskorkeuden rajoittaa murtorajatilassa taivutusmomenttikestävyys tai käyttörajatilassa seinän taipuma L/300 ominaisviivakuorma qk 0,5 kn/m sallii ranka maksimikorkeuden 8 m kahdella kipsilevyllä. Talotekniikka Talotekniikan sijoittamista rakenteen sisään ei suositella. Raon tai aukon merkitys seinämän ilmaääneneristävyyteen on huomattava. Erittäin pienetkin tiivistämättömät raot vaikuttavat rakenteen eristävyyteen. Seinään asennettava pistorasia huonontaa seinän äänieristystä. Tätä huononemista voidaan vähentää tiivistämällä pistorasian ympärys kipsilaastilla tai mineraalivillalla. TIIVISTE J KITTUS GEK 13 GN 13 RU KISKO JOUSIRNK RYC-RNK ERISTE GEK 13 GN 13 Liittymät Ääni liikkuu rakennuksessa monin tavoin. Äänen siirtymäreittejä ovat esimerkiksi suoraan seinän läpi ja sivutiesiirtymät. Sivutiesiirtymällä tarkoitetaan usein talon rungon kautta tai ilmastointi- ja lämpöputkia pitkin huoneesta toiseen etenevää ääntä. TIIVISTE J KITTUS RU KISKO 14

15 väliseinät: huoneistojen välinen seinäjärjestelmä HUONEISTOJEN VÄLINEN SEINÄRNK RYC aine/ pituus/ kpl/ kg/ HUONEISTOJEN VÄLINEN SEINÄKISKO RU aine/ pituus/ kpl/ kg/ Ääni liikkuu rakennuksessa monin tavoin. Äänen siirtymäreittejä ovat esimerkiksi sivutiesiirtymät. Tärkeää on huolellinen työ ja saumojen elastiset kittaukset. ERISTE NURKK T-LIITTYMÄ T-LIITTYMÄ 15

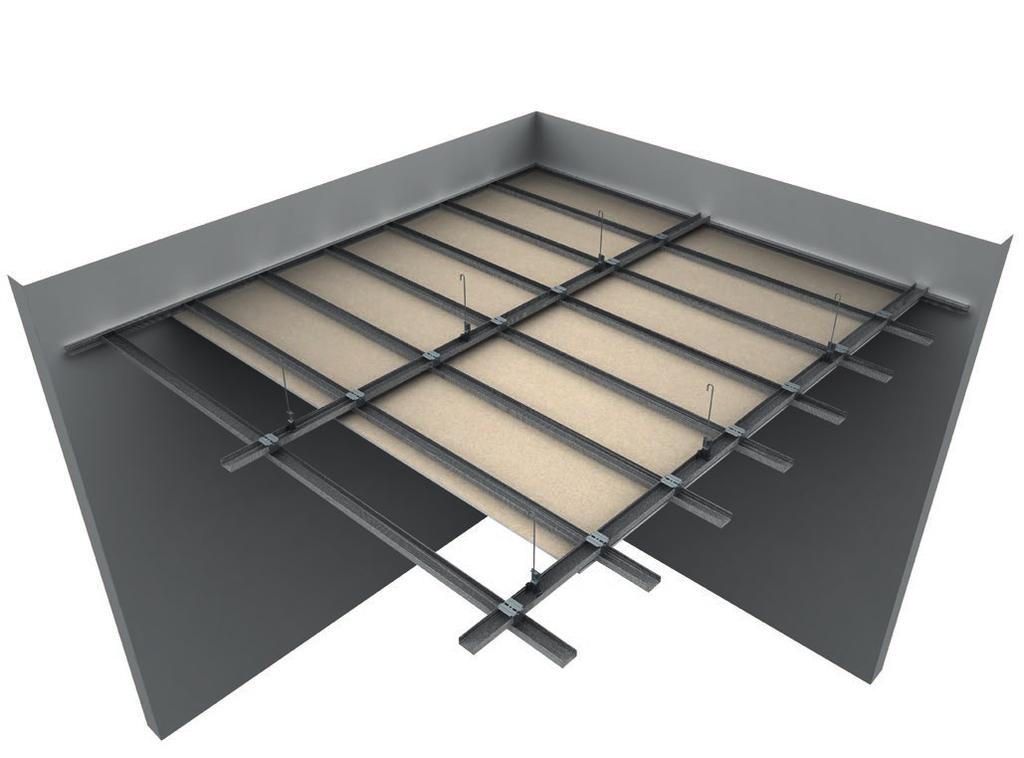

16 lakatto laslasketun sisäkaton rankajärjestelmä on suunniteltu kipsilevypinnoille. Rakenne on nopea ja kevyt asennettava sekä se antaa teknisesti täydellisen rakenteen. lakaton sisällä voi vetää sähköt, talotekniikan ja ilmanvaihdon. Kattovalaisimet saadaan upotettua rakenteisiin ja katon rakenteilla voidaan tehdä muotoja kohteen mukaan. lakatossa on hyvä huomioida myös akustiikka. Kevytrakenteinen ja säädettävä järjestelmä helpottaa työskentelyä. Monikerroksisissa kohteissa alakatto tuo myös ääneneristävyyttä ja viihtyvyyttä kerrosten välille. 16

17 Markkinoiden ainoa alakattostandardin mukainen kokonaisuus jokaista yksityiskohtaa myöden, EN Rakenteen kuormituskapasiteetit on varmennettu lakattostandardin SFS-EN mukaisin vaatimuksin ja testimenetelmin VTT:llä. CE-merkinnät profiileille standardin EN ja mukaan, kiinnitysosat standardin EN mukaan ja koko alakattojärjestelmä EN mukaan. Rakenne- ja kuormitusyhdistelmät täyttävät myös SisäRyl 2000:ssa esitetyt alakattolevytyksen luokan 2 mittatarkkuusvaatimukset. 17

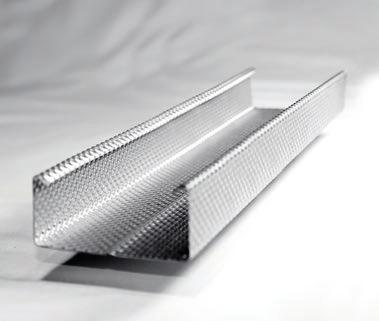

18 alakatto: profiilit ja tarvikkeet GK-GYPSTEEL RNK aine/ pituus/ kpl kg/ määrämitta ,5 KULM aine/ pituus/ kpl/ kg/ 40-30/ / / GK-C GYPSTEEL LOITUS aine/ pituus/ kpl kg/ Liitoskappale GK -profiilien jatkamiseen. GK JTKOPL aine/ kpl/ kg/ mm nippu / ,9 25,1 25,

19 alakatto: tarvikkeet Säädettävä ripustinjousi GK-profiileille. Säätövara GK-JOUSI 140 mm aine/ pituus/ kpl/ kg/ Lukituskappale GK-profiilien liittämiseen 2-tasoasennuksessa. GK-LUKITUSKPPLE aine/ pituus/ kpl/ kg/ mm mm nippu Lukituskappale GK-profiilien liittämiseen 1-tasoasennuksessa. GK-TSOLUKITUS aine/ kpl/ kg/ mm nippu LENKKILNGT aine/ pituus/ kpl/ kg/ mm mm nippu 100 kpl

20 alakatto: tarvikkeet TRKSTUSLUUKKU TL Paloluokittelematon tarkastusluukku yksin- ja kaksinkertaisiin kipsilevyrakenteisiin sekä seiniin että sisäkattoihin. väri kpl/ nippu 200x200 valk 6 300x300 valk 6 400x400 valk 6 0x0 valk 6 HIUSSUMLUUKKU TL Kipsilevypintainen hiussaumaluukku avautuu ja sulkeutuu yhdellä painalluksella (push-up). Innovatiivisen kiinnitystavan ansiosta kipsikannessa ei ole ruuveja, joka tekee luukun pinnan viimeistelystä helppoa. Luukun pinta voidaan maalata tai tapetoida, jolloin saavutetaan yhtenäisennäköinen katto- tai seinäpinta. sennuskehyksen ja kannen välinen tiiviste estää pölyn kerääntymisen luukun reunoihin. Myydään kappaleittain. väri kpl/ nippu 200x200 valk 1 300x300 valk 1 400x400 valk 1 PLOLUUKKU EI 30 PLOLUOKK EI 30 Testattu ja hyväksytty EI2 30 -luokan rakennusosassa, tyyppihyväksytty VTT- RTH Luukku toimii myös ääneneristysluukkuna, R w 38 db. Luukku on palotestattu molemmin puolin sekä vaakaettä pystyasennossa soveltaen standardia SFS-EN Luukun asennuskoko on ilmoitettu luukun koko. vataan 5mm kuusiokoloavaimella. Myydään kappaleittain. väri kpl/ nippu 200x200 valk 4 300x300 valk 4 400x400 valk 4 PEITELEVY väri kpl/ nippu Ruuvikiinnitteinen kehyksetön peitelevy levyrakenteisiin. Peitelevyssä on reiät kiinnitysruuveja varten. Väri: Valkoinen, RL Myydään kappaleittain. 140x140 valk 6 200x200 valk 6 300x300 valk 6 460x460 valk 6 20

21 seinän sisään integroidut liune väliovet Liune Door tuo lisää myytäviä hyötyneliöitä. 21

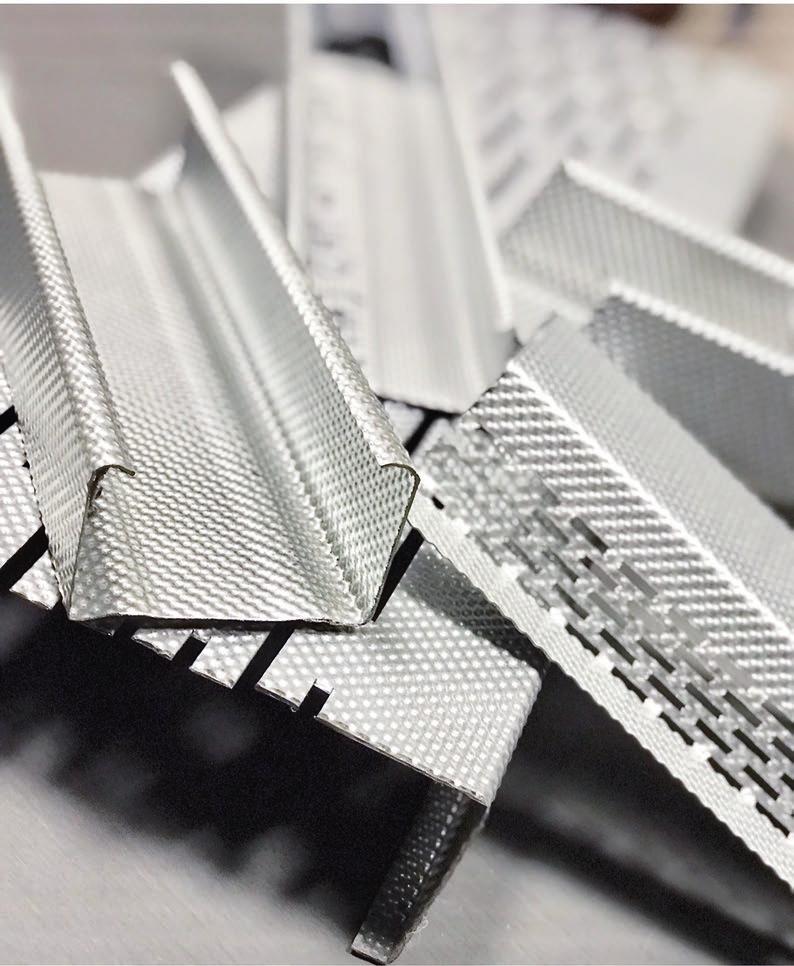

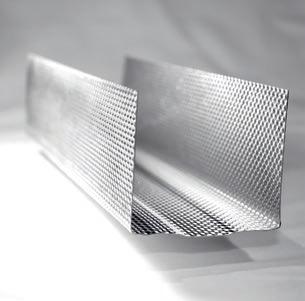

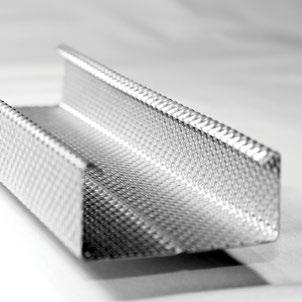

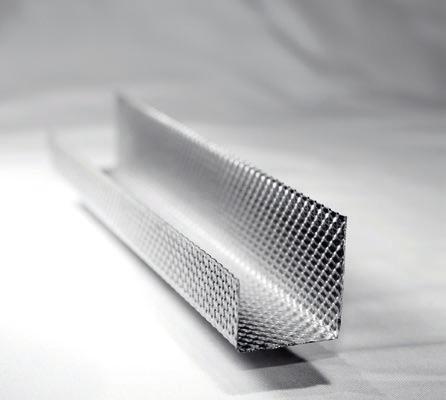

22 Patentoitu UltraSTEEL -tekn Valmistamme Suomessa Gypsteel tuotteet, joiden patentoitu valmistustekniikka*) optimoi teräksen ominaisuuksia, jolloin teräsprofiileja voidaan keventää tinkimättä rakenteen vahvuudesta tai suorituskyvystä. *) = Hadley Industries Overseas Holding LTD:n patentoima NORDIC DESIGN MDE IN FINLND Suomen markkinoilla jo 10 vuotta. Ergonominen ja ekologinen -asentajia, raaka-aineita ja kustannuksia säästävä -perusteena Hadley Groupin UltraSTEEL patentoitu valmistustekniikka. Profiilien keveyden ja ergonomisuuden ansiosta rakenne on kevyt ja nopea asentaa. Levyjä kiinnitettäessä ruuvit uppoavat helpommin ja pureutuvat teräsprofiileihin paremmin. Teräsprofiilien materiaalin rakenteen ansiosta riskiä ruuvien korkkaamiselle ei ole ja myös profiilien katkaiseminen on helpompaa. 22

23 iikka GYPSTEEL TEKNOLOGI RNGSS TUO: Se vaati vähemmän vartalon kiertoliikettä - asentajan kommentti Ruuvi menee helposti läpi - asentajan kommentti Noin 20% kevyemmät profiilit helpottavat siirroissa ja nostoissa. Kitkaliitokset profiilien välillä vähentävät kiinnitystarvetta ja parantavat työturvallisuutta. Gypsteel rungon asentaminen on noin 5% nopeampaa kuin perinteisen teräsrungon. Siihen oli keveämpi ruuvata - asentajan kommentti Työterveyslaitoksen tutkimus Kipsilevyjen kiinnitys erityyppisiin teräsrankoihin. sentajat kokivat eri kehonosien kuormittumisen alenevan max. 14 % käytettäessä Gypsteel rankaa perinteisen rangan sijasta. % sentajan kuormittuminen 96 % 94 % 97 % 93 % 86 % Hartia Olka Käsivarsi Selkä laraajat Perinteinen ranka Gypsteel ranka 23

24 luja ja mittatarkka Käyttökohteet ja korroosiokestävyys KOOLRI hattuprofiilit soveltuvat rungoksi kaikille julkisivu- ja katemateriaaleille. Hatturuoteita voidaan käyttää myös ulkoseinien sisäpuolen koolauksiin, uudis- ja korjauskohteissa. Tuulettuvien ruodeprofiilien käyttömahdollisuus on monipuolinen ja ristiinkoolaustarvetta ei tällöin enää ole. XELENT hattulistan rei itystapa soveltuu lisäksi kylmäsillan torjumiseen eristekerroksessa käytettynä. KOOLRI hattuprofiileista tai tuulettuvista hatturuoteista sekä tarvittavista profiileista muodostuu luja ja yhtenäinen rakenne julkisivuihin tai kattokoolauksiin. Rakenteen profiileissa voidaan käyttää korkean korroosionkestoluokan C4 mukaisia pinnoitteita. Erikoistilauksena merenrantakohteisiin C5 luokituksen mukaisia pinnoitteita. KOOLRIin yhdisteltävät rakenteet Kohteen mukaan tarvittavat muut profiilit, kuten termorangat, kulmaprofiilit ja kiinnikkeet ovat sinkittyjä profiileja, joiden käyttö helpottaa ja nopeuttaa asennustyötä. Termorankojen lämpö- ja lujuustek- niset ominaisuudet ovat omissa ohjeistuksissa. Suunnitteluohjeen tueksi on julkisivurakenteiden ohjeellisia rakennedetaljeja. Tutustu Koolarin mitoitus- ja suunnittelu- ohjeeseen KOOLRI PROFIILIT: Valmistustapa: rullamuovausteknologia Varastopituus: L = 3300 Valmistuspituus: kohteen mukaan L = Pituustoleranssi: +0/-5 mm HTL HTL ruode 24

25 Tuote ja ainevahvuus Tuotteen kuvaus Pikkulaipat Paino Reijityksen Ø ja jako Max. kg/m k25mm kmm kmm mm Ø7laippa Ø20mm Ø12mm Ø12 & Ø7mm laippa Xelent HTL Xelent 70 Julkisivuruode 20/25/70x0,7 mm 20 0,88 x HTL 16/70 x 0,7 Hattulista 20/16/70/16/ ,78 x HTL 16/70 x 1,0 Hattulista 20/16/70/16/ ,10 x HTL 16/70 x 1,2 Hattulista 20/16/70/16/ ,32 x HTL 21/40 x 0,7 Hattulista 20/21/40/21/ ,67 x x x HTL 21/40 x 1,0 Hattulista 20/21/40/21/ ,94 x x x HTL 21/40 x 1,2 Hattulista 20/21/40/21/ ,12 x x x HTL 21/40 x 1,5 Hattulista 20/21/40/21/ ,39 x x x HTL 25/70 x 0,7 Hattulista 20/25/70/25/ ,88 x x x HTL 25/70 x 1,0 Hattulista 20/25/70/25/ ,25 x x x HTL 25/70 x 1,2 Hattulista 20/25/70/25/ ,49 x x x HTL 25/100 x 0,7 Hattulista 20/25/100/25/ ,02 x x x HTL 25/100 x 1,0 Hattulista 20/25/100/25/ ,45 x x x HTL 25/100 x 1,2 Hattulista 20/25/100/25/ ,74 x x x HTL 30/40 x 0,7 Hattulista 20/30/40/30/ ,77 x x x HTL 30/40 x 1,0 Hattulista 20/30/40/30/ ,09 x x x HTL 30/40 x 1,2 Hattulista 20/30/40/30/ ,30 x x x HTL 30/40 x 1,5 Hattulista 20/30/40/30/ ,60 x x x HTL 30/60 x 0,7 Hattulista 20/30/60/30/ ,88 x x x HTL 30/60 x 1,0 Hattulista 20/30/60/30/ ,25 x x x HTL 30/60 x 1,2 Hattulista 20/30/60/30/ ,49 x x x HTL 30/60 x 1,5 Hattulista 20/30/60/30/ ,85 x x x HTL 35/40 x 0,7 Hattulista 20/35/40/35/ ,82 x x x HTL 35/40 x 1,0 Hattulista 20/35/40/35/ ,17 x x x HTL 35/40 x 1,2 Hattulista 20/35/40/35/ ,39 x x x HTL / x 1,0 Hattulista 20//// ,49 x HTL / x 1,2 Hattulista 20//// ,78 x HTL / x 1,5 Hattulista 20//// ,20 x HTL / x 2,0 Hattulista 20//// ,90 x XELENT HTL palokatkolla 25

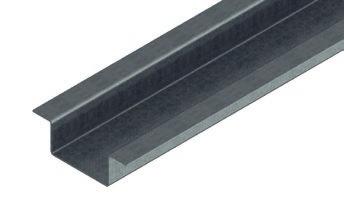

26 koolari: hattuprofiilit HTL HTL 16/70 20/16/70/16/20 aine/ pituus/ kpl kg/ t Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL 16/100 20/16/100/16/20 aine/ pituus/ kpl/ kg/ t Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL 21/40 20/21/40/21/20 aine/ pituus/ kpl/ kg/ t Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL 25/70 HTL 25/100 20/25/70/25/20 20/25/100/25/ t aine/ pituus/ kpl/ kg/ Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. 26

27 koolari: hattuprofiilit HTL HTL 30/40 20/30/40/30/20 aine/ pituus/ kpl/ kg/ t Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. 78 HTL 30/60 20/30/60/30/20 aine/ pituus/ kpl/ kg/ t Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL 35/40 20/35/40/35/20 aine/ pituus/ kpl/ kg/ t 78 Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL / 20////20 aine/ pituus/ kpl/ kg/ t 88 Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. 27

28 koolari: hattuprofiilit HTL ruode HTL RUODE 16/70 20/16/70/16/20 aine/ pituus/ kpl/ kg/ Ø Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL RUODE 21/40 20/21/40/21/20 aine/ pituus/ kpl/ kg/ Ø20 10,5 10, Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL RUODE 25/70 20/25/70/25/20 aine/ pituus/ kpl/ kg/ Ø20 Ø Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL RUODE 30/40 20/30/40/30/20 aine/ pituus/ kpl kg/ Ø20 Ø Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. 28

29 koolari: hattuprofiilit HTL ruode HTL RUODE 35/40 20/35/40/35/20 aine/ pituus/ kpl/ kg/ Ø20 17,5 17, Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL RUODE / 20////20 aine/ pituus/ kpl/ kg/ 20 Ø Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL RUODE 25/100 20/25/100/25/20 aine/ pituus/ kpl/ kg/ Ø20 Ø Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL RUODE 30/ /30/40/30/ aine/ pituus/ kpl/ kg/ Ø20 Ø Hattulistan laipan leveydet mm. Varastoprofiilien laippa on 20 mm ja teräslaatu on DX51D+Z, muut ominaisuudet tilauksesta. 29

30 koolari: hattuprofiilit palokatko HTL PLOKTKO 30/40 20/30/40/30/20 aine/ pituus/ kpl/ kg/ Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL PLOKTKO 35/40 20/35/40/35/20 20 aine/ pituus/ kpl/ kg/ Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. HTL PLOKTKO / 20////20 20 aine/ pituus/ kpl/ kg/ Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. KOOLRI TUOTTEET PF-TIIVISTEELLÄ 30 Kaikki KOOLRI tuoteperheen tuotteet on mahdollista tilata myös profiiliin uumaan liimattavalla PF -tiivisteellä.

31 koolari: hattuprofiilit Xelent XHTL 25/70 20/25/70/25/20 aine/ pituus/ kpl/ kg/ XELENT hattulistan materiaali on aina Mangelis pinnoitettua teräslaatua. XHTL TIIVISTEELLÄ PF 20/25/70/25/20 20 aine/ pituus/ kpl/ kg/ XELENT hattulistan materiaali on aina Mangelis pinnoitettua teräslaatua. HTLN NURKKPROFIILI 60/ /25/60/25/20 aine/ pituus/ kpl/ kg/ Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. P JOUSIRNK P-25 aine/ pituus/ kpl/ kg/ Vakioprofiilien ja varastoprofiilien teräslaatu on DX51D+Z, muut materiaalit tilauksesta. 31

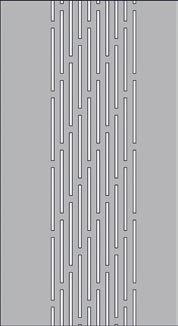

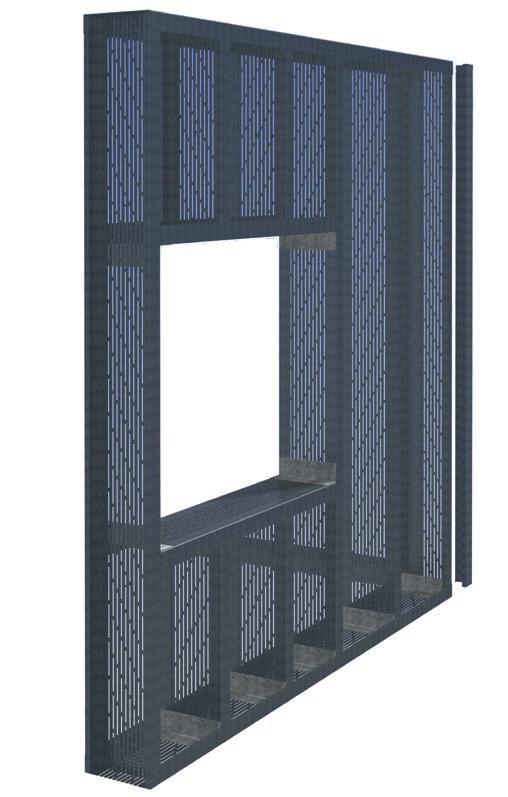

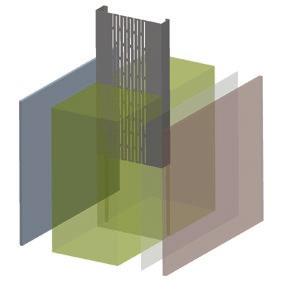

32 Profilen Hottis -termoranka, joka ei PREMPI LÄMMÖNERISTÄVYYS PROFIILIT C, U, J, L J Z PREMPI NURJHDUSLUJUUS RUNKOTOLPPIEN TERMORNGT UUSI RNK Uudella modernisella rangalla saavutetaan paremmin nykyiset ja tulevat lämpötekniset vaatimukset sekä parhaat lujuusominaisuudet. UUSI RNK VNH RNK Teräs on tämän päivän rakennusmateriaali; luja, mittatarkka ja kierrätettävä. Moderni uusi termoranka on lujempi ja lämpöarvoiltaan aiempaa parempi. ulis Lundell Oy:n valmistaman uuden termorangan lujuus on kohteesta riippuen 2-20% suurempi ja lämpöarvoissa saavutetaan paremmin uudet ja tulevat määräykset kuin vanhalla termorangalla. Paremmat tekniset ominaisuudet saavutettiin erityisen rei ityksen avulla, jossa vähennetään lämmönjohtavuutta teräsrangassa. Profiilin muodot C, U, J, L, Z valmistetaan rei ittämällä profiilin uuma uudella teknologialla. Uusi termoranka pitää rakenteessa lämmön tallessa. TERMORNK Valmistustapa: rullamuovausteknologia Materiaali: S3GD+Z Valmistuspituus: kohteen mukaan L = Pituustoleranssi: +0/-5 mm RL SKY 32

33 jätä kylmäksi Eristeen lämmönjohtavuusarvot (W/mK): LÄMMÖNERISTÄVYYS ESIMERKKI: 0,032 0,033 0,034 Profiili aine mm ranka reiät U-arvo U-arvo U-arvo RY TERMORNK 275 RY_C_275_10_1 1, ,14 0,14 0,15 RY_C_275_10_12 1, ,14 0,15 0,15 RY_C_275_10_15 1, ,15 0,15 0,16 RY_C_275_10_2 2, ,16 0,16 0,17 RKENTEESEEN VOI INTEGROID VPSTI KOHTEEN MUKISI VTIMUKSI. TULUKON LÄMMÖNLÄPÄISYKERTOIMET (U-RVOT) MUODOSTUVT SEURVST RKENTEEST ULKO SISÄÄNPÄIN: 3. Seinärakenne 1. Tuulensuojalevy 9 mm 2. Lämmöneriste taulukossa mainittujen ominaisuuksien mukaan 3. RY-ranka C:n mallinen pystyranka ja taulukossa on reikärivien määrä/ termoranka 4. Höyrynsulkumuovi 5. Normaali kipsilevy 13 mm Gyproc 9 mm mm Gyproc 13 mm Ulkoseinäranka RY 6, 8 ja 10 reikäriviä Lämmöneriste Höyrynsulkumuovi Uusi teknologia tuo rankaan lujuutta ja jäykkyyttä. RY ZR 33

34 termoranka: ry RY TERMORNK reikäriviä aine/ pituus/ kg/ mm mm m RY TERMORNK 1 8 reikäriviä aine/ pituus/ kg/ mm mm m RY TERMORNK reikäriviä aine/ pituus/ kg/ mm mm m

35 termokisko: sky SKY TERMOKISKO reikäriviä aine/ pituus/ kg/ mm mm m SKY TERMOKISKO 1 8 reikäriviä 1 aine/ pituus/ kg/ mm mm m SKY TERMOKISKO reikäriviä aine/ pituus/ kg/ mm mm m

36 termoranka: rl RL TERMORNK reikäriviä aine/ pituus/ kg/ mm mm m RL TERMORNK 1 8 reikäriviä aine/ pituus/ kg/ mm mm m RL TERMORNK reikäriviä aine/ pituus/ kg/ mm mm m

37 termoranka: zr ZR TERMORNK reikäriviä aine/ pituus/ kg/ mm mm m ZR TERMORNK 1 8 reikäriviä 13 aine/ pituus/ kg/ mm mm m ZR TERMORNK reikäriviä aine/ pituus/ kg/ mm mm m

38 ulkoseinäkiinnikkeet RY KIINNIKE Käytetään asennuksessa esim. 225 mm kiinnikettä aine/ kpl/ kg/ RY-2 molemmin puolin ja RY 225 selkäpuolella mm nippu kpl sekä SKY molemmin puolin profiilia , º Julkisivurakenteen säädettävä seinärakenne. RY SEINÄKIINNIKE 60/100 2 aine/ pituus/ kpl/ kg/ mm mm nippu kpl º 60 Julkisivurakenteen säädettävä seinäkannakkeen reijitetty vastakappale. RY SEINÄKIINNIKE VSTKPPLE 75/200 aine/ pituus/ kpl/ kg/ Z PROFIILI aine/ pituus/ kg/ mm m ,73 38

39 ulkoseinäkiinnikkeet RY RY-kiinnike RY RY RY-kiinnike RY SKY RY-kiinnike RY-kiinnike RY SKY SKY SKY RY-kiinnike Kiila-ankkuri Vastakappale Runkokiinnike Kiinnitysruuvit RY-RNK UKKOJEN YLITYS J RY KIINNIKKEIDEN VIHTOEHTOISI KÄYTTÖTPOJ. 39

40 Lundell-Profile kevytorret Kevytorret tuovat kustannustehokkuutta kohteeseen. Orret kiinnitetään pulttiliitoksilla esiporattuihin reikiin tai itseporautuvilla ruuveilla. Kevytorsien asennuksen edullisuus perustuu työn nopeuteen ja esivalmistettuihin rakenneosiin, joita ei tarvitse maalata ja rei ittää. Yleistä Kevyet ja taloudelliset teräsrakenteet ovat kylmämuovattuja ja ohuita teräsosia. Kevytorsien valinnan suorittaa rakennesuunnittelija, mm. rakenteeseen kohdistuvien kuormien perusteella. Orsituotteiden käytön etuja ovat mm: Laaja valikoima joustavan valmistusmenetelmän ansiosta. Hyvä korroosiokestävyys sinkityn materiaalin ansiosta. Korkea kestävyys/painosuhde. Tuotteella on mahdollista saavuttaa suuria kustannussäästöjä, kun tuotteen kaikki ominaisuudet, esim. orsien jäykistysominai- suudet, hyödynnetään. Hyvä kuljetettavuus. Orret pakataan sisäkkäin ja näin säästyy kuljetustilaa. Lisäksi sinkitty materiaali ei ole arka kolhuille. Pitkät jännevälit, kun kantavien profiililevyjen tai puupalkkien kantavuus ei enää riitä Helppo hallita esim. kattopinnassa useita lävistyksiä tai paikallisten laitteiden muodos- tamia kattokuormia. Kevytorsia käytetään sekä kylmiin että lämpimiin tiloihin katoissa ja seinissä: Kylmän tilan katossa ja seinässä ei ole lämmöneristettä. Rakenne on yleinen maatalouden konesuojissa yms. tiloissa, joissa ei tarvita ympärivuotista lämmitystä. Tällöin vesikatteen ja seinäprofiililevyn alle tulee erillinen orsitus. Lämpimän tilan katossa ja seinässä on lämmöneristys. Lämmin seinärakenne voi koostua seuraavanlaisista materiaaleista sisäpuolelta lukien: profiililevy, höyrysulku, kevytorret, tuulensuojalevy + tuuletusväli, profiililevy. Kevytorret ja lämmöneriste voivat olla seinässä uumarei itettyjä jolloin kylmäsilta on katkaistu tehokkaasti. Materiaali Kevytorret valmistetaan rullamuovaamalla, keloissa toimitettavasta kuumasinkitystä teräslevystä. Valmistuksessa käytetty materiaali on teräslaatu S3GD+Z. Materiaalitoleranssit ovat normin EN mukaiset.teräsmateriaalin myötölujuus ReH on 3 N/ mm2 ja murtovenymä 80 on 16%. Kevytorsien korroosionsuojauksena toimii kuumasinkitys 275-N SFS670, jossa on 275 g/m 2 sinkkiä tai Mangelis pinnoite ZM120, joka vastaa edellistä. Poikkileikkaukset Kevytorsien materiaalipaksuudet vaihtelevat välillä 1,0-2,5 mm. Profiilien kokonaiskorkeudet valmistetaan portaattomasti kohteen mukaan välillä mm. Kevytorsien pituudet ovat valittavissa vapaasti, mutta käytännössä kuljetus ja orsien asennus rajoittavat maksimipituuden välille m. Talukossa s. 43 tarkemmat poikkileikkausmitat. 40

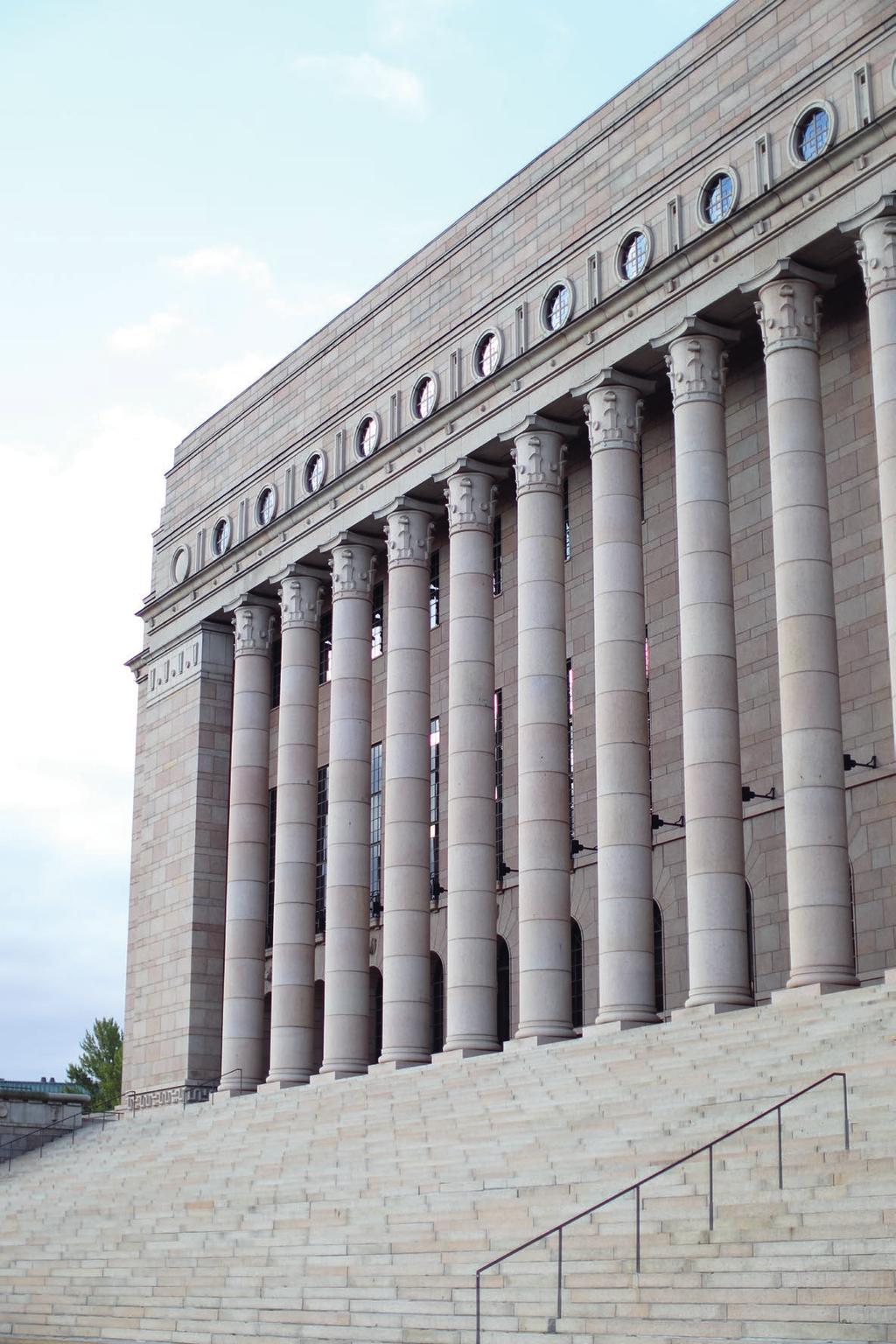

41 LUNDELL-PROFILE ProfL -asennuslattia Eduskuntatalon välipohjarakenteet ovat alalaattapalkistoja, joissa rakenteet koostui rautabetonipalkeista, poikkileikkausmuotona mm leveä x mm korkeana palkkina, joiden keskietäisyys noin mm. Jänneväli tavanomaisesti oli huoneen mittainen. lalaatan betoni paksuus oli yleensä 40 mm, mutta myös 30 mm paksuisia alalaattarakenteita. Raudoitus oli kevyttä alalaatassa eli halkaisijaltaan 5 mm raudoitus kk200 mm ja jakoraudat 2 Ø 5 mm /palkkiväli. Puristetut palkistojen korot vaa ittiin niin sanotulla vesiletkulla ja pystysuoruus saatiin luotilangalla. Puristettujen palkistojen koroissa huoneistojen sisällä voi olla jopa korkeuseroja 70 mm ja samalla puristettu pintabetonilaatta voi olla lenko ja kiero yhtä aikaa. Debel-järjestelmä ratkaisi vanhan alustan epätasaisuuteen ja lattiarakenteen alle piilotettaviin talotekniikka-asennuksiin liittyvät haasteet. Eduskunnan raskaat askeleet kantaa nyt DEBEL -asennuslattia. 41

42 kevytorret C-PROFIILIT aine/ pituus/ kpl/ kg/ U-PROFIILIT aine/ pituus/ kpl/ kg/ Katso tarkemmat tekniset tiedot: Z-PROFIILIT aine/ pituus/ kpl/ kg/ Z KEVYTORRET aine/ pituus/ kpl/ kg/

43 Z, C, L ja -orsien poikkileikkausmitat Malli Korkeus Laippa 1 Laippa 2 Jäykisteet inevahvuus Pituus Z Z Z Z Z Z Z Z C C C C C C C C L L L L L L J J J J J J KEVYTORRET Valmistustapa: rullamuovausteknologia Materiaali: S3GD+Z Valmistuspituus: taulukon mukaan L = Pituustoleranssi: +0/-5 mm Yksiaukkoinen järjestelmä Järjestelmän käyttökohteet: seinärakenteet lyhyillä jänneväleillä, välipohjarakenteet, ikkuna- ja ovipielet, väliseinärakenteet. Järjestelmän etuja: asennusosat lyhyempiä, selkeä statiikka Järjestelmän haittoja: suuret taipumat pitkillä jänneväleillä, useampiaukkoista suurempi teräsmenekki. Kaksiaukkoinen järjestelmä Järjestelmän käyttökohteet: seinärakenteet 4-6 m jänneväleillä, kattorakenteet lyhyillä jänneväleillä. Järjestelmän etuja: vähän asennusosia, rakenteen statiikka selkeä, pienet taipumat. Järjestelmän haittoja: epätasaiset tukireaktiot, pidempi asennusaika kuin yksiaukkoisella rakenteella. 43

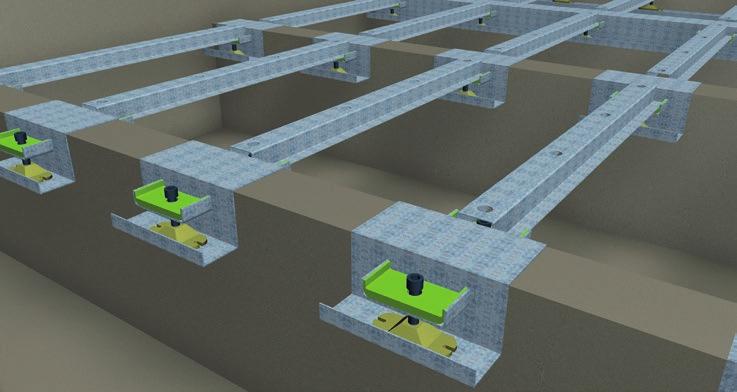

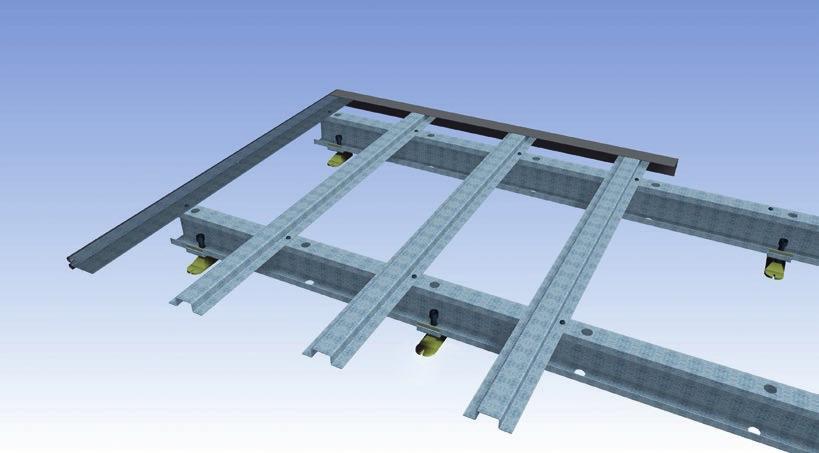

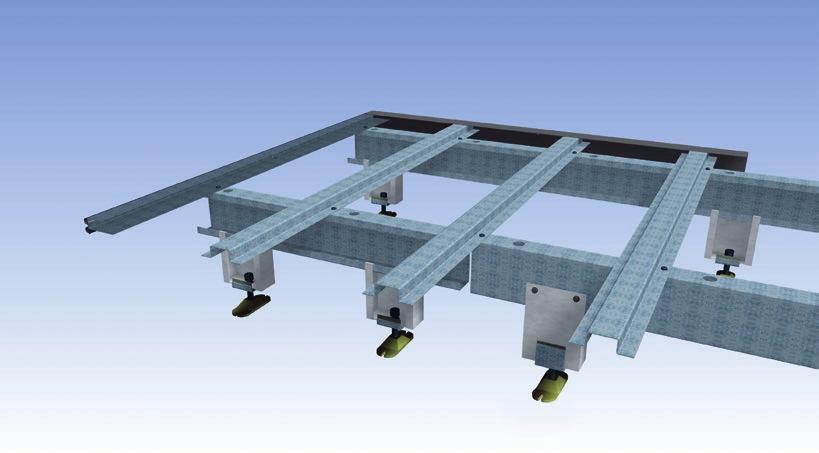

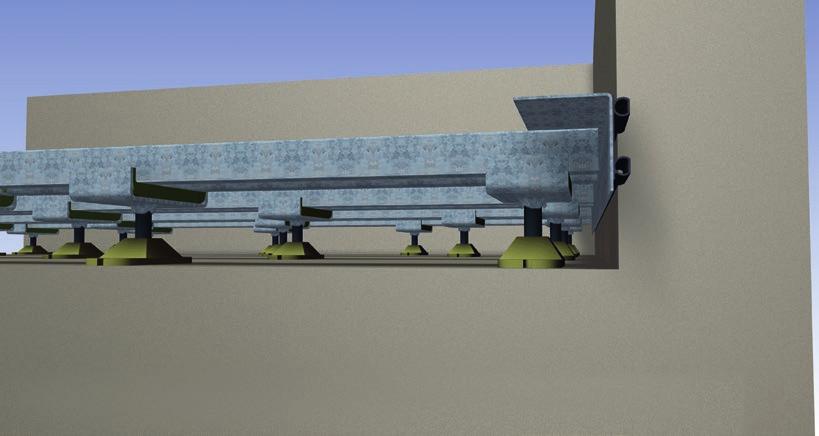

44 sennuslattia tuo elinkaarilaatua Valmis kevytrakenteinen ProfL-korotuslattia laadukkaaseen korjausrakentamiseen sekä uudisrakentamiseen. PROFL -KOROTUSLTTIN ETUJ: Korotuslattioiden tehdasvalmis kokonaisuus antaa nopeavaikutteisia säästöjä ja huoneistojen monipuoliset tilaratkaisut tuovat taloudellisia etuja korjauskohteita muunneltaessa. sennusnopeus on merkittävä ja kuivan rakentamistavan avulla vältetään kuivumisajoista seuraava ajallinen viive. ProfL-korotuslattia on laadukas valinta käyttötarkoituksen muutokseen. Käyttökohteet Tyypillisimpiä käyttökohteita korotetulle lattialle ovat korjausrakentamisessa: tilojen käyttötarkoituksen muutos vanhojen alalaattapalkistorakenteiden lattiapintojen saneeraus täydennysrakentaminen esimerkiksi ullakoille sekä yleistyneet kerrostalojen ylimääräiset uudet kerrokset uusittavan talotekniikan sijoituspaikka saadaan helposti rakenteisiin pienelläkin korotuksella ja lyhyellä asennusajalla. Uudisrakentamisessa: kantavan betonirakenteen päälle korotuslattia, jonka sisään asennetaan LVIS-vedot 200 mm ontelolaatta ja DEBEL takaavat toimivan ja muunneltavan kokonaisuuden. Rakenteen ominaisuuksia ProfL-korotuslattia on kantaviin välipohjiin integroitu moderni valmis rakennejärjestelmä jossa ääneneristävyys on hallittu. Standardirakenteet soveltuvat asuin-, majoitus- ja toimistotilakäyttöön tarkoitettuihin tiloihin tai kohteisiin, joissa on kyseisten käyttötarkoitusten mukaiset kuormat. Kaikki muut rakennevaatimukset kannattaa selvittää kohdekohtaisesti. Vaatimukset rakennuksen ääneneristävyydelle pienin sallittu ilmaääneneristysluku asuinhuoneiston ja sitä ympäröivien tilojen välillä DnT,w 8 (db) 55 suurin sallittu askeläänitasoluku asuinhuoneistoa ympäröivistä tiloista keittiöön tai muuhun asuinhuoneeseen L nt,w + CI, -20 (db) 53 ProfL on kantavien rakenteiden päälle asennettava elämätön rakenne. 44

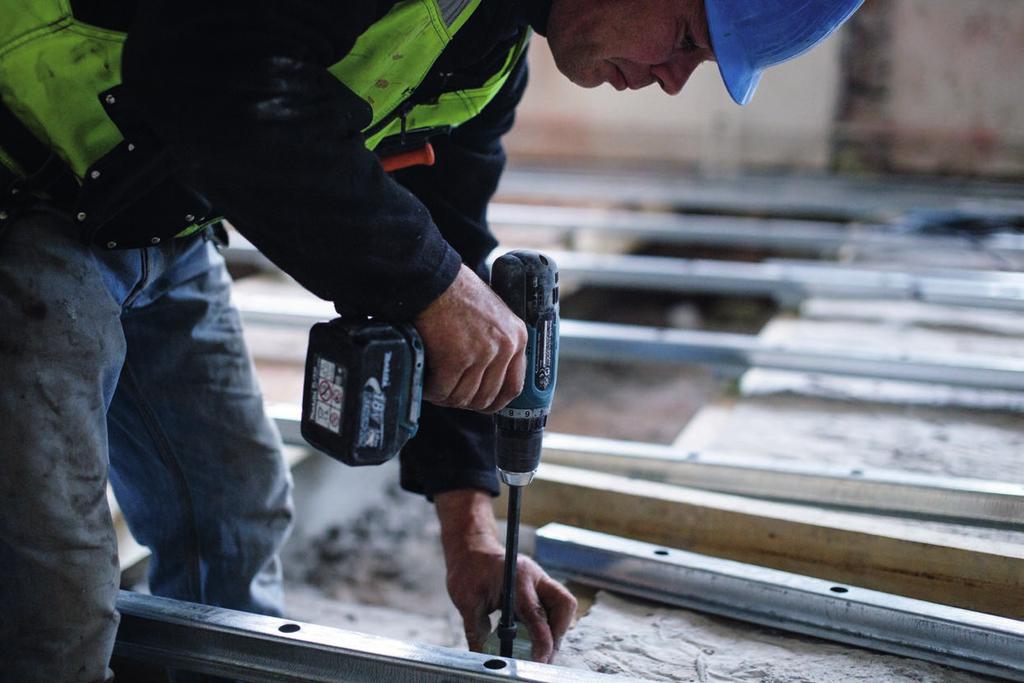

45 Kuivarakentamisen etuja on nopeus ja kevyt rakenne sekä LVI-tekniikalle helppo asennuspaikka. ProfL-korotuslattia ominaispaino on rakenteesta riippuen noin 10 kg/m 2. Sen korkeus voi vaihdella välillä mm. ProfL-perusrakenteen korkeus on mm, johon voidaan tehdä asiakaskohtaisia muutoksia. Tällöin puhutaan korotetusta rakenteesta, jonka ProfL-rakennekorkeus voi olla mm. Madalletun rakenteen vaihtoehdot on mm ja alalaattapalkistoille mahdollista myös nolla koron rakenteet. 45

46 profal KOROTUSLTTIOIDEN TEHDSVLMIIT KOKONISUUDET MTL LTTIRKENNE mm kg/ m MTL LLTTPLKISTO 0-70 mm kg/ m

47 profal ÄÄNENERISTYS Rakenteen askeläänitasoluku L nt,w + CI, -20 (db) 53 Rakenteen ilmaäänieristävyys DnT,w 8 (db) 55 KOROTETTU RKENNE mm kg/ m PERUSRKENNE mm kg/ m
