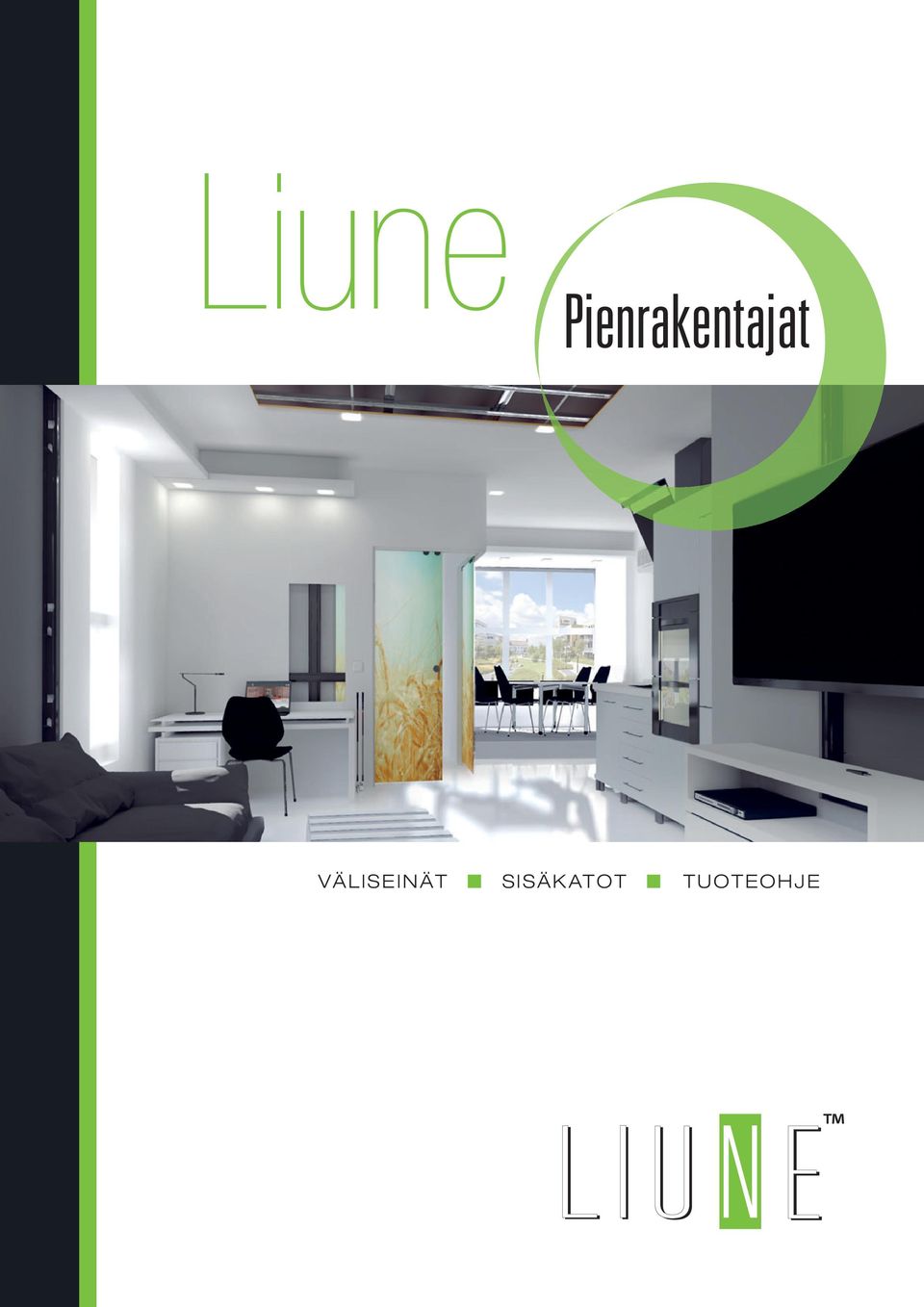

1 Liune Pienrakentajat VÄLISEINÄT SISÄKATOT TUOTEOHJE

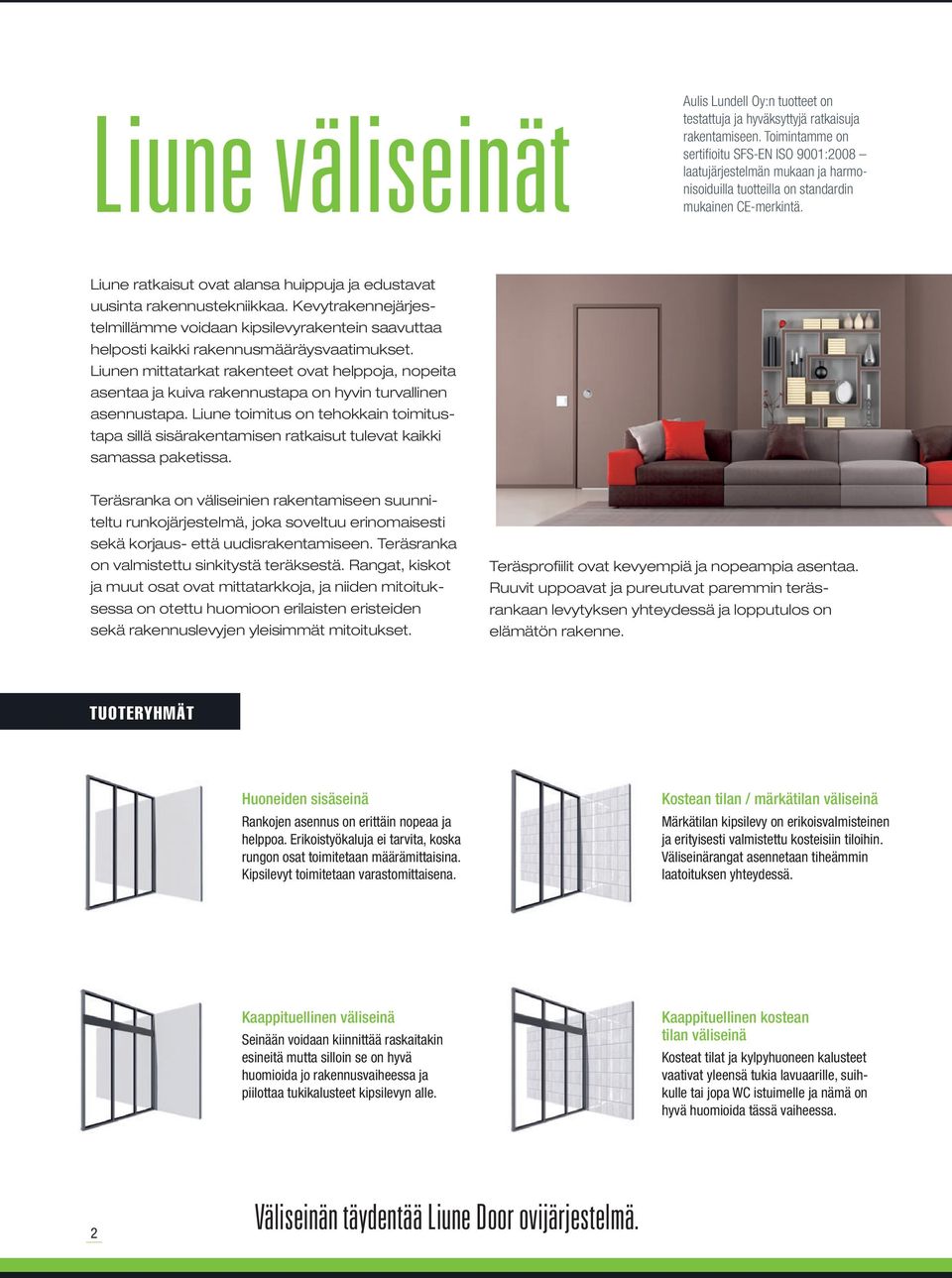

2 Liune väliseinät Aulis Lundell Oy:n tuotteet on testattuja ja hyväksyttyjä ratkaisuja rakentamiseen. Toimintamme on sertifi oitu SFS-EN ISO 9001:2008 laatujärjestelmän mukaan ja harmonisoiduilla tuotteilla on standardin mukainen CE-merkintä. Liune ratkaisut ovat alansa huippuja ja edustavat uusinta rakennustekniikkaa. Kevytrakennejärjestelmillämme voidaan kipsilevyrakentein saavuttaa helposti kaikki rakennusmääräysvaatimukset. Liunen mittatarkat rakenteet ovat helppoja, nopeita asentaa ja kuiva rakennustapa on hyvin turvallinen asennustapa. Liune toimitus on tehokkain toimitustapa sillä sisärakentamisen ratkaisut tulevat kaikki samassa paketissa. Teräsranka on väliseinien rakentamiseen suunniteltu runkojärjestelmä, joka soveltuu erinomaisesti sekä korjaus- että uudisrakentamiseen. Teräsranka on valmistettu sinkitystä teräksestä. Rangat, kiskot ja muut osat ovat mittatarkkoja, ja niiden mitoituksessa on otettu huomioon erilaisten eristeiden sekä rakennuslevyjen yleisimmät mitoitukset. Teräsprofi ilit ovat kevyempiä ja nopeampia asentaa. Ruuvit uppoavat ja pureutuvat paremmin teräsrankaan levytyksen yhteydessä ja lopputulos on elämätön rakenne. TUOTERYHMÄT Huoneiden sisäseinä Rankojen asennus on erittäin nopeaa ja helppoa. Erikoistyökaluja ei tarvita, koska rungon osat toimitetaan määrämittaisina. Kipsilevyt toimitetaan varastomittaisena. Kostean tilan / märkätilan väliseinä Märkätilan kipsilevy on erikoisvalmisteinen ja erityisesti valmistettu kosteisiin tiloihin. Väliseinärangat asennetaan tiheämmin laatoituksen yhteydessä. Kaappituellinen väliseinä Seinään voidaan kiinnittää raskaitakin esineitä mutta silloin se on hyvä huomioida jo rakennusvaiheessa ja piilottaa tukikalusteet kipsilevyn alle. Kaappituellinen kostean tilan väliseinä Kosteat tilat ja kylpyhuoneen kalusteet vaativat yleensä tukia lavuaarille, suihkulle tai jopa WC istuimelle ja nämä on hyvä huomioida tässä vaiheessa. 2 Väliseinän täydentää Liune Door ovijärjestelmä.

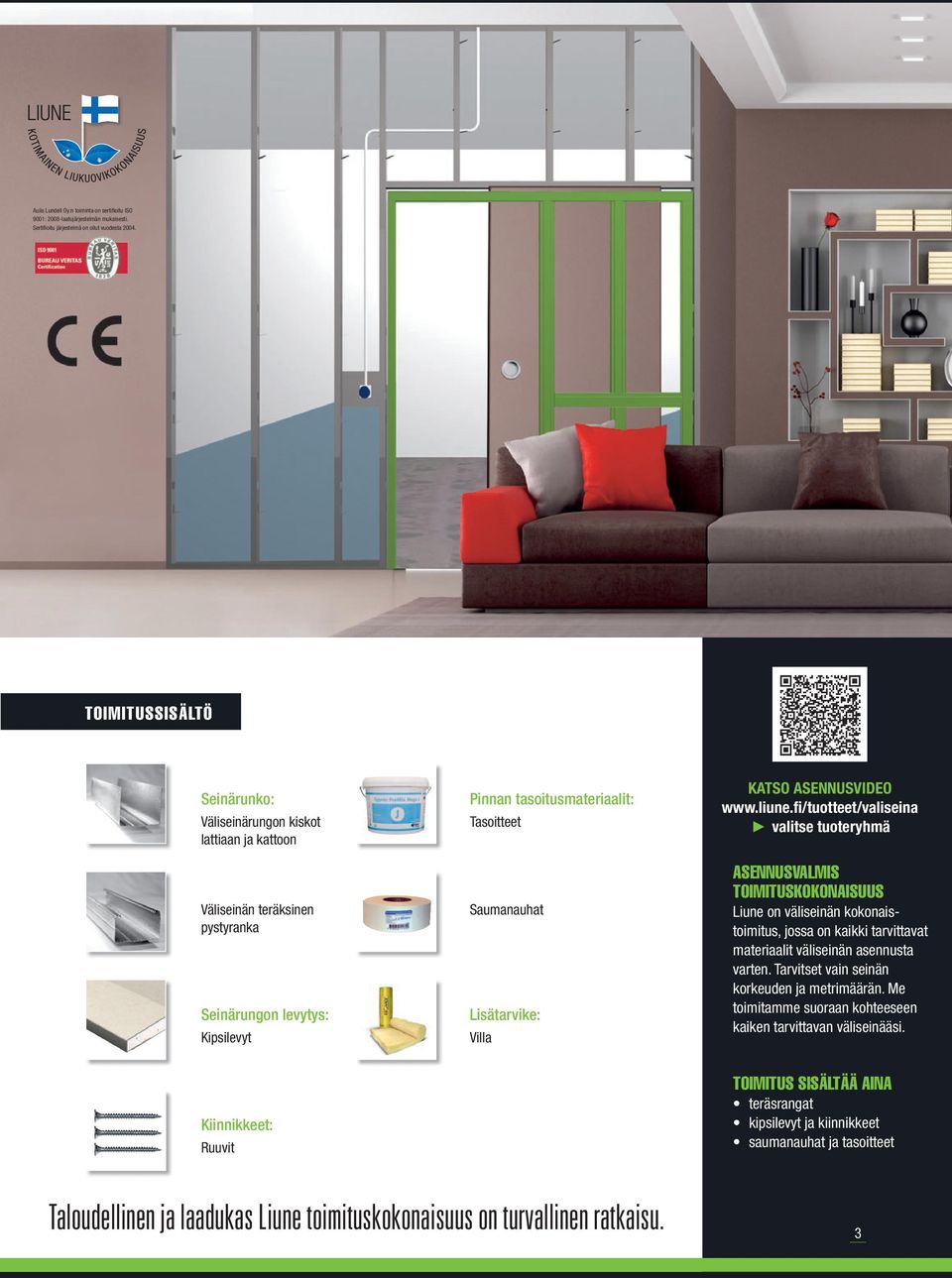

3 Aulis Lundell Oy:n toiminta on sertifi oitu ISO 9001: 2008-laatujärjestelmän mukaisesti. Sertifi oitu järjestelmä on ollut vuodesta TOIMITUSSISÄLTÖ Seinärunko: Väliseinärungon kiskot lattiaan ja kattoon Väliseinän teräksinen pystyranka Seinärungon levytys: Kipsilevyt Pinnan tasoitusmateriaalit: Tasoitteet Saumanauhat Lisätarvike: Villa KATSO ASENNUSVIDEO valitse tuoteryhmä ASENNUSVALMIS TOIMITUSKOKONAISUUS Liune on väliseinän kokonaistoimitus, jossa on kaikki tarvittavat materiaalit väliseinän asennusta varten. Tarvitset vain seinän korkeuden ja metrimäärän. Me toimitamme suoraan kohteeseen kaiken tarvittavan väliseinääsi. Kiinnikkeet: Ruuvit TOIMITUS SISÄLTÄÄ AINA teräsrangat kipsilevyt ja kiinnikkeet saumanauhat ja tasoitteet Taloudellinen ja laadukas Liune toimituskokonaisuus on turvallinen ratkaisu. 3

4 LIUNE VÄLISEINÄT Teräsrunkoiset kipsilevyseinät ovat Liunen kevytrakennetekniikkaa. Teräsrunkoinen Liunen väliseinä on kodin paras sisäseinäratkaisu. Teräsrungon etuna on elämätön ja mittatarkka rakenne. Laadukas kokonaisuus, joka on helppo ja nopea asentaa. LIUNEN VÄLISEINÄJÄRJESTELMÄ koostuu teräsrangoista ja 1200 mm leveistä kipsilevyistä sekä tarvikkeista. Järjestelmätoimitus sisältää kaiken levyjen saumaukseen asti. Rankajako on yleensä 600 mm 1200 leveissä kipsilevyseinissä. Teräsrangat ovat 66, 95 tai 120 mm leveitä ja ne asennetaan U-muotoisiin teräskiskoihin. Rakenne muodostaa elämättömän rungon kipsilevyrakenteelle. Järjestelmällä rakennetaan kaikki kodin sisäseinät huoneiden vaatimustason mukaisesti. Teräsranka C-malli ELPR 66 käytetään erityisesti suosituimpana väliseinärankana Suomessa. 66 mm ja 2x13 mm kipsilevyllä syntyy standardin mukainen 92 mm väliseinärunko ja Liunen liukuva väliovi on erityisesti kehitetty tälle seinäkoolle. Käyttötarkoitus: sisäseinät Runkomateriaali: raaka-aine DX51D+Z A kuumasinkitty teräs 0,50 mm Pituudet: teräsprofi ilien pituudet toimitetaan kohteen mukaan mm normaalilla levytyksellä kun jako on k600 toimitetaan määrämittaisena mm rankaleveyttä kasvattamalla tai rankajakoa tiheentämällä lattia- ja kattokiskot toimitetaan varastomittana L=3000 pituustarkkuudet profi ilissa +/- 3 mm Lisätietoa korkeuksista: materiaalilaskurit/valiseinalaskuri seinän taipuma ei saa ylittää 1/300 seinäkorkeudesta kuormituksen ollessa 500 N/m. Paino: 8,40 kg/m 2 peruskipsilevy, reunat ohennetut 1,90 kg/m 2 rangat ja kiskot 66 mm 29 kg/kpl Liunen elementti Li08 66 mm Ääneneristävyys: GN + ELPR 66/40 + GN Rw db 30 Liune sileä valkoinen 66 Rw db 19 Pakkaus: määrät pakataan kohteen mukaan ovet, karmit ja kipsilevyt pakataan suojamuoviin teräsrangat ja Liunen elementti toimitetaan ilman suojamuovia 4

5 LIUNE VÄLISEINÄT Säästää aikaa, materiaalia, työmiestä ja pinta-alaa. Mittatarkka rakenne ja aina suora ranka. Rangat voidaan toimittaa juuri oikean pituisina. Liune väliseinissä teräsprofiilit ovat hyvin keveitä ja nopeita asentaa. Ruuvit uppoavat ja pureutuvat hyvin Gyproc teräsrankaan. Teräsprofiilin pinnan muotoilun tuoman kitkan ansiosta Gyproc -teräsangat ja kiskot pysyvät hyvin yhdessä ilman erillistä kiinnitystä. Liune väliseinien ominaisuuksien suorituskyky on maksimoitu ja lopputulos on sisärakentamisen laadukkain ja lujin kokonaisuus. Tukirakenteet: Kalustetukien käyttö on ohjeistettu erikseen Liune Door liukuovielementin kohdalla, jos elementin rungon kohdalle tulee kaapistoja. Suoraan Liune elementtiin ei saa kiinnittää mitään raskaita taakkoja, tällöin kaappituet tulee asentaa ennen levytystä. kalustetuet on tehty teräsohutlevystä, jonka vahvuus on 1,0 mm. Kalustetukien leveydet kiinnitettävän kohteen mukaan. Tukirakenteet kiinnitetään kalustojen kohdille rankoihin ruuvikiinnityksellä EKO 16. Toimitusajat: toimitus n. 1 vk määrämittaiset rangat ja väliseinämateriaalit sekä sisäkatot toimitus n. 1 vk Liunen D3 tuotteet toimitus Liunen elementeillä n. 1 vk toimitus muut ovet kuin D3 on n. 4 vk Varastointi: sallittu ulkovarastointi Liunen elementti ja teräsrangat ovet, karmit ja kipsilevy säilytetään sisäolosuhteissa Kierrätys: Teräs on 100% kierrätettävä materiaali. Jokainen teräsprofi ili voidaan irroittaa ja käyttää uudestaan. Ekologinen Rakennusmateriaalien valinnalla voidaan vaikuttaa yhteiseen ympäristöömme. On tärkeää että rakennuksista tehdään pitkäikäisiä ja vähän energiaa kuluttavia tai lähes nolla energiataloja. Teräs on ekologisesti edullinen materiaali. Esivalmistetuista komponenteista ei synny jätettä. Teräsrunko voidaan kierrättää rakennuksen käyttöajan päätyttyäkin toisin kuin muut materiaalit. 5

6 VÄLISEINIEN ILMAÄÄNENERISTÄVYYS Äänitekniset ominaisuudet saavutetaan kun hyvä tiiviys rakenteissa varmistetaan kaikkien saumojen, rakojen ja sivutiesiirtymien kohdalla. Edellä mainittujen kautta pääsee ilmavuotoja ja heikentää ääniteknisiä ominaisuuksia jos näitä ei huomioida suunnittelun ja työn yhteydessä. Tiivistysmassat, elastiset kittaukset, solukumitiivisteet ja nauhat ovat keinoja rakenteiden ilmaäänen hallintaan. Liune ratkaisut tuovat viihtyvyyttä hyvän ääneneristävyyden ansiosta. Teräsrangat ja kiskot pysyvät hyvin yhdessä ilman erillistä kiinnitystä, ne kiinnitetään vasta levytyksen yhteydessä. Tämä helpottaa työskentelyä ja lisää myös työturvallisuutta. Asumismukavuus ja turvallisuus tulevat hyvistä väliseinistä. Kipsilevy Kipsilevyllä on ominaisuuksia, joiden vuoksi levy soveltuu hyvin myös käytettäväksi ääntä vaimentaviin rakenteisiin. Kipsilevyllä on alhainen taivutusjäykkyys ja korkea omapaino, mikä tehostaa sen ääntä vaimentavaa vaikutusta. Villa Ylipaksu villa pullistaa levytystä. Kun halutaan parantaa väliseinien ääneneristyskykyä, käytetään pehmeätä mineraalivillaa. Ääneneristyksissä villan ei tarvitse täyttää koko runkotilaa. Esimerkiksi 66 mm rankaa käytettäessä 50 mm mineraalivilla on paras. Äänitaso Huoneessa tarvitaan äänenvaimennusta kuuluvuuden parantamiseksi, äänen leviämisen vähentämiseksi sekä äänitason alenemisen myötä kodin ja ympäristön viihtyvyyden parantamiseksi. Ovi Sisäovet ovat yleensä kaikki ääniluokittelemattomia ovia ja tulokset alle 25 db. Ontto puristettu ovi antaa ääneneristävyyttä 12 db, kun taas Liunen massiiviovi antaa 19 db. Kolot, raot, pistorasiat Raon tai aukon merkitys seinämän ilmaääneneristävyyteen on huomattava. Erittäin pienetkin tiivistämättömät raot vaikuttavat rakenteen eristävyyteen. Seinään asennettava pistorasia huonontaa seinän äänieristystä. Tätä huononemista voidaan vähentää tiivistämällä pistorasian ympärys kipsilaastilla tai mineraalivillalla. Työn suorituksessa tulee kiinnittää huomiota erityisesti rakenteen tiiviyteen ja huolelliseen rakennustapaan ja tämän mahdollistaa Liunen mittatarkat teräsrakenteet. 6

7 VÄLISEINIEN ILMAÄÄNENERISTÄVYYS Kuivarakentamista, sisäilmaluokiteltua ja turvallista asentamista. Paras ääneneristävyys. Huolellinen suunnittelu, oikeat materiaalit ja laadukas työ takaavat parhaan lopputuloksen. Fysikaalisesti ääni ja melu ovat sama asia. Me itse määrittelemme ei-toivotun äänen meluksi. Teräsrunkoisen väliseinän etuja rakentajalle: - mittatarkka rakenne ja aina suora ranka - kevyet liikutella - hyvä asennusergonomia - helppo ja nopea asennus - teräsrankaa voidaan jatkaa teleskooppisesti - säästää aikaa, materiaalia ja pinta-alaa - tehokas logistiikka teräsrankojen, levyjen ja tarvikkeiden ollessa samassa toimituksessa - rangat toimitetaan määrämittaan katkaistuna - paras ääneneristävyys tuo hyvän viihtyvyyden - Liunen toimituksessa kaikki tarvittava on mukana NURKKA KITTAUS SK TERÄSKISKO T-LIITTYMÄ RANKA 7

8 VÄLISEINÄN OMINAISUUDET Teräsrakenteiden mittatarkkuus on ylivoimainen, tämä tuo tehokkuutta asentamiseen ja viihtyvyyttä asumiseen. Teräsrangassa on valmiit aukoitukset: villakieleke pitää villan paikoillaan, tämä lisää paloturvallisuutta Sisäkattojärjestelmä Sähkövetoja varten on aukaistava läppä, jonka pehmeä reuna sallii putkettomat sähköasennukset Läpät ja kieleke aukaistaan vain jos tarvitaan villoitus tai sähkövetoja. Toimitukseen valittavissa ostoskoriin huonetilojen kipsilevy tai märkätilan kipsilevy. Ääneneristävyyden tehostamiseen villaa kuten audiohuoneeseen. Liunen väliseinä ja sisäkattotoimituksiin tulee myös kipsilevy. Liunen ovielementti on osa väliseinärunkoa. Liune järjestelmien teräsprofiilit valmistetaan rullamuovaustekniikalla kuumasinkitystä teräsohutlevystä. Tuotteilla on hyvä mekaaninen ominaisuus, veto ja puristuslujuus, toleranssitarkkuus ja muovattavuus. Ominaisuudet ovat voimassa sekä k400 ja k600 rankajaolla. k600 k400 Sallitut Sallitut Profiilin leveys mm Kipsilevy Seinämä enimmäis enimmäis Ranka ELPR Kisko SK 12,5 mm mm pak.mm R W [db] luokka korkeudet korkeudet N+1N EI N+2N EI N+2N EI N+1N EI N+2N EI N+1N EI N+2N EI

9 LIUNE SEINÄN JA KATON RUNGON TERÄSPROFIILIT VÄLISEINÄRANGAT TERÄSRANKA: Teräsranka C-malli ELPR 40/66/38 käytetään erityisesti suosituimpana väliseinärankana Suomessa. 66 mm ja 2x13 mm kipsilevyllä syntyy standardin mukainen 92 mm väliseinärunko ja Liunen liukuva väliovi on erityisesti kehitetty tälle seinäkoolle. TERÄSKISKO SK 37 Teräsrunkoisten väliseinäjärjestelmien 37 mm teräskisko. Laipan korkeus on optimaalinen väliseinän rakennusprofi ili, soveltuu ylä- ja alakiskoksi. TERÄSKISKO SK 60 Liunen teräsrunkoisten väliseinäjärjestelmien 60 mm laippakorkeudella olevateräskisko. Käyttämällä korkealaippaista kiskoa jalkalistan kiinnittäminen helpottuu ja tämä kiskomalli sopii Liunen elementtiseinään parhaiten ylä- ja alakiskoksi. SISÄKATTORANGAT GKC-TERÄSLISTA Aloitus- ja päätelista GK-teräsrangalle. GK-TERÄSRANKA Primääri ja sekundäärikannattaja sisäkattojärjestelmässä. 9

10 Liune sisäkatot Aulis Lundell Oy:n tuotteet on testattuja ja hyväksyttyjä ratkaisuja rakentamiseen. Toimintamme on sertifi oitu SFS-EN ISO 9001:2008 laatujärjestelmän mukaan ja harmonisoiduilla tuotteilla on standardin mukainen CE-merkintä. Sisäkaton rankajärjestelmä on suunniteltu kipsilevypinnoille, joka soveltuu loistavasti kodin rakentamiseen ja kaikille pientalon runkomateriaaleille. Rakenne on nopea ja kevyt asennettava sekä Liune sisäkatot antaa teknisesti täydellisen rakenteen. Sisäkaton salaisuus on, jotta sähkö, talotekniikka ja ilmanvaihto on helppo vetää alas lasketun katon sisällä. Kattovalaisimet saadaan upotettua myös kätevästi. Kevytrakenteinen ja säädettävä järjestelmä helpottaa työskentelyä. Monikerroksissa kohteissa alakatto tuo myös ääneneristävyyttä ja viihtyvyyttä kerrosten välille. TUOTERYHMÄT Kaapelointi ja putket Sisäkattopaketti, joka on asennusta vaille valmis. Alaslaskun sisään voi asentaa sähkövetoja ja kaapelointeja. Ilmanvaihto Valmis sisäkattopaketti kaikille katoille, joissa on tarvetta alaslaskuun ja kauniiseen tasaiseen pintaan. Alaslaskun sisään voi asentaa sähkövetojen lisäksi ilmanvaihtokanavia. Valaisin Valmis sisäkattopaketti kaikille katoille, joissa on tarvetta alaslaskuun ja kauniiseen tasaiseen pintaan. Alaslaskun sisään voi asentaa sähkövetoja ja kaapelointeja sekä upottaa valaisimia. Korkean tilan lasku Sisäkattopaketti kaikille katoille, joissa on tarvetta erittäin suureen alaslaskuun ja kauniiseen tasaiseen pintaan. Alaslaskun sisään voi asentaa LVIS-vetoja ja laitteita tai tehdä kotelointeja. 10 Sisärakentamisen täydentää väliseinät ja Liune Door.

11 Aulis Lundell Oy:n toiminta on sertifi oitu ISO 9001: 2008-laatujärjestelmän mukaisesti. Sertifi oitu järjestelmä on ollut vuodesta TOIMITUSSISÄLTÖ Sisäkattorunko: Alakattoranka Kipsilevytys pintaan: Kipsilevyt KATSO ASENNUSVIDEO valitse tuoteryhmä Alakattorangan jatkoskappale Alakaton ripustuskannake Kiinnikkeet: Ruuvit Pinnan tasoitusmateriaalit: Tasoitteet ASENNUSVALMIS TOIMITUSKOKONAISUUS Liune on sisäkaton kokonaistoimitus, jossa on kaikki tarvittavat materiaalit sisäkaton asennusta varten. Tarvitset alaslaskun pituuden ja neliömäärän. Materiaalien kokonaistoimituksesta huolehdimme me, sinulle jää vain asentaminen. Reunalista GK alakattorangalle Saumanauhat TOIMITUS SISÄLTÄÄ AINA sisäkattojärjestelmän kipsilevyt ja kiinnikkeet saumanauhat ja tasoitteet Lukituskappale alakattorangalle 11

12 LIUNE SISÄKATOT GK-sisäkattojärjestelmän runko koostuu yhdestä ja samasta teräsprofiilista ja muutamasta liitoskappaleesta ja huonetta kiertävästä reunaprofiilista. Liitoskappaleita käytetään kannattajien pituusliitoksiin ja lukituskappaleita kannattajien yhdistämiseen. Lisäksi käytetään säädettäviä ripustimia. Reunaprofiili GK-C asennetaan jokaisen seinän ja katon liitoskohtaan. Järjestelmä on helppo ratkaisu sisäkaton verhoukseen tai jos halutaan helposti laskea kattoa alaspäin. Liunen teräsprofi ilijärjestelmällä saavutetaan tasainen ja elämätön sisäkatto. Alustan pitää olla jäykkä ja estää taipumia, jolloin Liune sisäkatto on täydellinen ratkaisu täyttämään tasaisuusvaatimukset. Kipsilevysaumoissa alustan leveys Liunen järjestelmässä on 60 mm mikä on hyvä leveys sisäkatossa. GK-kannatinjärjestelmä voidaan kiinnittää joko suoraan alustaan tai ripustaa. Ripustuksen alaslaskun syvyys valitaan sen mukaan tarvitaanko alaslaskuun tila ilmanvaihtoputkille vai viedäänko vain sähkövetoja rakenteen sisällä. Sisäkattorakenteessa on valittavana eri alaslaskut ja ilmoittamalla neliömäärät saat heti kohdekohtaisen tarjouksen. Tällöin sisäkatto onkin jo asennusta vaille valmis, sillä toimitus sisältää kaiken tarvittavan! Liune rakenteiden kipsilevyt On uudistunut Gyproc GN 13. Normaali on kestävä ja helposti työstettävä kipsilevy, joka on kehitetty erityisesti sisäverhoukseen seinä- ja kattopinnoissa. Levyssä on kipsiydin ja sen molemmin puolin on kartonkikerros. Levyn pinta on sileä ja tasainen ja reunat ovat ohennetut, jolloin muodostuu syvennys saumanauhaa varten. Liunen kokonaisuudessa vakiokipsilevy on Gyproc GN13. Liunen GK-alakattokannatinjärjestelmä Liunen GK-alakattokannatinjärjestelmän teräsohutlevyprofi ilit on lujitettu patentoidulla tekniikalla. Seinäjärjestelmissä jo todistetusti havaitut edut voidaan hyödyntää nyt myös alakattorakenteissa. GK-teräsprofi ilit on paikallarakennetun kipsialakaton 12

13 LIUNE SISÄKATOT kannatinjärjestelmä sekä suoraan että ripustettuun asennukseen. erikoiskovillakaan levyillä ei ole. Myös profi ilien katkaiseminen on helpompaa. Profi ilien keveyden ja ergonomisuuden ansiosta rakenne on kevyt ja nopea asentaa. Levyjä kiinnitettäessä ruuvit uppoavat helpommin ja pureutuvat Liunen teräsprofi ileihin paremmin. Teräsprofi ilien rakenteen ansiosta riskiä ruuvien korkkaamiselle Rakenteen kuormituskapasiteetit on varmennettu Alakattostandardin SFS-EN mukaisin vaatimuksin ja testimenetelmin. Rakenne- ja kuormitusyhdistelmät täyttävät myös SisäRyl 2000:ssa esitetyt alakattolevytyksen luokan 2 mittatarkkuusvaatimukset. Liunen ostoskorista saat Liunen tuoteperheen 13

14 LIUNEN GK-KANNATINJÄRJESTELMÄ Kannatinjärjestelmä pitkittäiskannattajien GK1 (primäärikannattaja) jakomitta saa olla enintään 1200 mm. Poikittaiskannattajien GK1 (sekundäärikannattaja) jakomitta saa olla enintään 400 mm. Päätelista GK-C asennetaan jokaiseen seinän ja katon liitoskohtaan kiinnitysvälillä maks. k/k GKC reuna ja aloituslista 2. Ripustuskannake Ripustuskannake langalla 1. GKC aloituslista Kiinnitä reunalistat haluttuun korkeuteen valmiin väliseinän päälle. 2. Ripustuskannake Säädettävät ripustimet GK jousi + lanka, jotka kiinnittyvät ainoastaan pitkittäiskannattajiin (k 1200), sijoitetaan niihin 900 mm:n jakomitalla (900x1200, yhden levyn katto). Ensimmäinen ripustin sijoitetaan enintään 600 mm:n etäisyydelle kannattajan päästä aloitusseinästä katsottuna. Ripustusten aiheuttamat pistekuormat ovat usein paljon neliökuormia merkittävämpiä. Siksi ne on lähes aina on ripustettava erillisillä kiinnikkeillä suoraan kantavaan rakenteeseen. Ripustuslankojen kiinnittimien tulee olla metallisia kiila-ankkureita. Kiinnittimen ampumista betoniin ei suositella. Ripustinlanka on kiinnitettävä ja lukittava huolellisesti ankkuriin. 3. GK-teräsranka Pitkittäiskannattaja asennetaan päätelistan päälle ja sekundäärikannattaja asennetaan päätelistan 14

15 LIUNEN GK-KANNATINJÄRJESTELMÄ 4. Kipsilevy 3. GK-teräsranka GK-teräsranka, sekundääri ja primäärikannattajana, rakenteen pääprofi ili. 5. Lukituskappale Kappale sitoo toisiinsa GK:n primääri- ja sekundäärikannattajan. 6. Jatkoskappale Tällä osalla jatketaan ranka halutuksi pituudeksi, pujottamalla osa profi ilien molempiin päihin. sisään. Näin muodostuu kannattajien päiden tuennassa 2-tasoasennuksessa tarvittava 28 mm:n korkeusero. GK-kannattajien asennus aloitetaan sijoittamalla ensimmäinen pitkittäiskannattaja enintään 600 mm:n etäisyydelle aloitusseinästä. Siitä jatketaan enintään 1200 mm:n jakomitalla (yhden levyn katto). Viimeinen pitkittäiskannattaja asennetaan vähintään 600 mm:n etäisyydelle lopetuskohdasta. Poikittaiskannattajien tasavälinen jakomitta määräytyy lopullisesti käytetyn levyn pituuden mukaisesti, ja se saa olla enintään 400 mm. 4.Kipsilevy Yhden levykerroksen katto Levytyksessä käytetään 1200 mm:n levyistä levyä. Levyt asennetaan pitkittäiskannattajien suuntaisesti (kohtisuoraan poikittaiskannattajiin nähden). Levyt kiinnitetään päätyreunoistaan k 200 ruuvivälein ja muilta osin k 300 välein. Levyt voidaan asentaa myös poikittaiskannattajien suuntaisesti. Levyn taivutusjäykkyys on pituussuuntaan huomattavasti suurempi kuin poikittaissuuntaan. Tästä johtuen on rakenteen kokonaisjäykkyys ensin mainitussa asennustavassa suurempi. 15

16 VÄLISEINÄJÄRJESTELMÄN ASENNUS Seuraavat ohjeet koskevat ei-kantavia teräsrunkoisia väliseiniä. Väliseinäranka toimitetaan määrämittaisena, asiakkaan ilmoituksen mukaisesti. Yleensä seinäkorkeus -20 mm on rangan pituus. Lattia- ja kattokiskot toimitetaan pääsääntöisesti varastomittana L=3000. Kipsilevyt toimitetaan varastomitoin. Profiiliniput pakataan käsinippuihin yleensä 10 kpl/tuotekoko. Rangat toimitetaan valmiiksi huomioituna sähkö ja villoitustyöt. Rangan reikäryhmällä on aukaistava läppä sähkövetoja varten sekä villakieleke villoituskohteissa. KATSO ASENNUSVIDEO valitse tuoteryhmä 1. ASENNUKSEEN TARVITTAVAT TYÖKALUT: Ruuviväännin Mattoveitsi Vatupassi 1. Merkitse ensiksi seinälinjat lattiaan ja kattoon. Kiinnitä kiskot massiiviseen betoniin ampumalla tai lyöntitulpalla, ontelolaattaan lyöntitulpalla tai rakennesuunnittelijan ohjeiden mukaisesti Kiskojatkokset tehdään päittäisjatkoksina. Kiskojen kiinnikkeiden jakomitta on yleensä k/k 400 mm, kiinnikkeiden jakoväli on yleensä 600 mm (jokaisen pystyrangan kohdalla). 16

17 VÄLISEINÄJÄRJESTELMÄN ASENNUS 3 3. Pyöräytä pystyrangat ylä- ja alakiskon väliin noin 600 mm jaolla ja jätä ne vapaaksi liikkumaan kiskojen laippojen väliin. Rakennuslevyn reuna ja keskilinja määrää rangan lopullisen paikan. Rangassa reikäryhmästä aukaistaan läppien kohdat sähkökaapeloinnin yhteydessä. Villoituksessa villakieleke avataan rangan selästä ulospäin eli yksi levysauma/ranka ja toinen puoli rangasta saa ehjän levyseinän. Väliseinäprofi ilit toimitetaan määrämittaisina,tarvittaessa profi ileita voidaan katkoa esim. peltisaksilla. Levytys aloitetaan aina rangan avoimelta puolelta. 4. TÄRKEÄÄ HUOMIOIDA! Tarkista suoruus vatupassilla ennen kiinnitystä. 4. Kääntyvien ovien kohdalla käytetään karmirankaa FR. Taivuta alakiskosta n. 150 mm pituinen pätkä tukemaan karmirangan ja alakiskon liitoskohtaan. 17

18 VÄLISEINÄJÄRJESTELMÄN ASENNUS Kalustokiinnityksiä varten lisätään tukirakenteita rakennuslevyjen taakse. Kalustotukia on saatavana valmiina esim. lavuaari-, suihku ym. kalusteille kuten ripustettavan TV;n tuet on helppo kiinnittää rankoihin ennen levytystä. Tuki on tehty ohutlevystä, jonka vahvuus on väh. 1,0 mm. Tukirakenteet kiinnitetään kalustojen kohdille rankoihin ruuvikiinnityksellä. Liunen ostoskorin paketissa on 150 mm x 1 mm leveä kaappitukiraina koko tilatun seinän matkalta Levyn kiinnityksessä rangat kiinnitetään kevyellä ruuvauksella tiuhakierteisellä ruuvilla. Ruuvaus niin että kartonki ei mene rikki, vaikka ruuvin kantaa painuu kartonkiin. 300 Ruuvit kuuluvat pakettitoimitukseen Oviaukon levytys on helppo aloittaa täydellä levyllä. 18

19 19

20 Aulis Lundell Oy Puh Aulis Lundell Oy:n toiminta on sertifioitu ISO 9001: 2008-laatujärjestelmän mukaisesti. Sertifioitu järjestelmä on ollut vuodesta Ympäristöjärjestelmän mukainen toiminta on ollut vuodesta 2004.
