1 Tekninen ohje Hilti Palokatkokaulus CFS-SL Hilti Palokatkokaulus CFS-SL Eurooppalainen tyyppihyväksyntä ETA N o 11/0153 Painos 08/2011 Hilti Palokatkokaulus CFS-SL Painos 04/2011 sivu 1

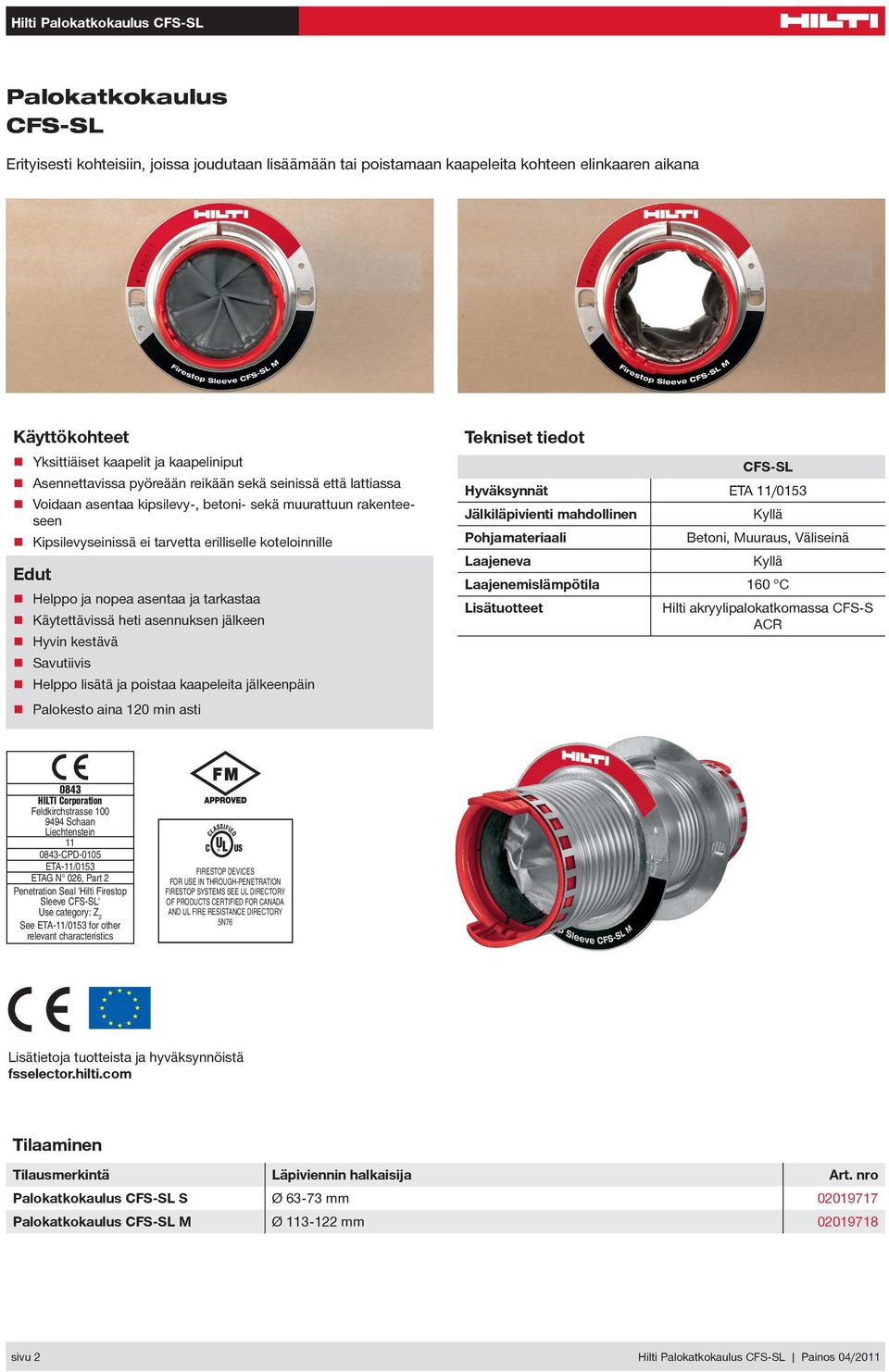

2 Hilti Palokatkokaulus CFS-SL Palokatkokaulus CFS-SL Erityisesti kohteisiin, joissa joudutaan lisäämään tai poistamaan kaapeleita kohteen elinkaaren aikana Käyttökohteet Tekniset tiedot nn Yksittiäiset kaapelit ja kaapeliniput nn Asennettavissa pyöreään reikään sekä seinissä että lattiassa nn Voidaan asentaa kipsilevy-, betoni- sekä muurattuun rakenteeseen nn Kipsilevyseinissä ei tarvetta erilliselle koteloinnille Edut CFS-SL Hyväksynnät Jälkiläpivienti mahdollinen Pohjamateriaali Laajeneva Laajenemislämpötila nn Helppo ja nopea asentaa ja tarkastaa Lisätuotteet nn Käytettävissä heti asennuksen jälkeen nn Hyvin kestävä ETA 11/0153 Kyllä Betoni, Muuraus, Väliseinä Kyllä 160 C Hilti akryylipalokatkomassa CFS-S ACR nn Savutiivis nn Helppo lisätä ja poistaa kaapeleita jälkeenpäin nn Palokesto aina 120 min asti +,/7, &RUSRUDWLRQ )HOGNLUFKVWUDVVH 6FKDDQ /LHFKWHQVWHLQ &3' (7$ (7$* 1 3DUW 3HQHWUDWLRQ 6HDO +LOWL )LUHVWRS 6OHHYH &)6 6/ 8VH FDWHJRU\ = 6HH (7$ IRU RWKHU UHOHYDQW FKDUDFWHULVWLFV ),5(6723 '(9,&(6 )25 86(, *+ 3(1(75$7,21 ),5(6723 6<67(06 6(( 8/ ',5(&725< 2) 352'8&76 &(57,),(' )25 &$1$'$ $1' 8/ ),5( 5(6,67$1&( ',5(&725< 1 Lisätietoja tuotteista ja hyväksynnöistä fsselector.hilti.com Tilaaminen Tilausmerkintä Läpiviennin halkaisija Palokatkokaulus CFS-SL S Ø mm Palokatkokaulus CFS-SL M Ø mm sivu 2 Art. nro Hilti Palokatkokaulus CFS-SL Painos 04/2011

3 Asennusohjeet Hilti Palokatkokaulus CFS-SL Painos 04/2011 sivu 3

4 Kaapeliläpiviennit Kevyet seinät I Massiiviseinät Hilti palokatkokauluksen CFS-SL käyttötarkoitus on rakenteen palonkestävyyden palauttaminen Kevyet seinät/kipsilevyseinät (E), minimipaksuus 100mm (t E ) ja maksimi paksuus 200mm, teräs- ja puurangoilla, joiden molemmille puolille on kiinnitetty vähintään kaksi 12,5mm paksua kipsilevyä. Puurunkoseinissä tiivisteen ja rangan välinen minimietäisyys on 100mm ja tila on täytettävä vähintään 100mm paksuisella A1 tai A2 luokan eristeellä EN standardin mukaisesti. Massiiviseinät (E) betonia, kevytbetonia tai tiiltä, minimitiheys 650kg/m3, minimipaksuus 100mm ja maksimipaksuus 200mm (t E ) Läpivienti (A) / Tekniikka (C) 21 mm 50 mm 80 mm Kaapeliniput 36 mm, yksittäisen kaapelin maks paksuus 21 mm Kaapeliniput 86 mm, yksittäisen kaapelin maks paksuus 21 mm Seinän tyyppi (E) ja paksuus (t E ) Kevytseinä/massiiviseinä 100 mm 200 mm Luokitus E = tiiveys I = eristys EI 60 (CFS-SL S) EI 90 (CFS-SL M) EI 60 (CFS-SL M) EI 60 (CFS-SL S) EI 90 (CFS-SL M) Varaus 2) (ei läpivietävää tekniikkaa) EI 60 (CFS-SL S) Muut vaatimukset Läpiviennin rako täytetään Hilti akryylipalokatkomassalla CFS-S ACR molemmilta puolilta seinää (A2) 1) Kaikki tyypilliset ja tavallisimmat Euroopassa käytettävät kaapelityypit (mm. ( virta-, ohjaus-, signaali-, tietoliikenne-, data-, valo- ja kuitukaapelit). 2) Mikäli kaapeleita lisätään myöhemmin, katso ETA- hyväksyntä paloluokkaa varten sivu 4 Hilti Palokatkokaulus CFS-SL Painos 04/2011

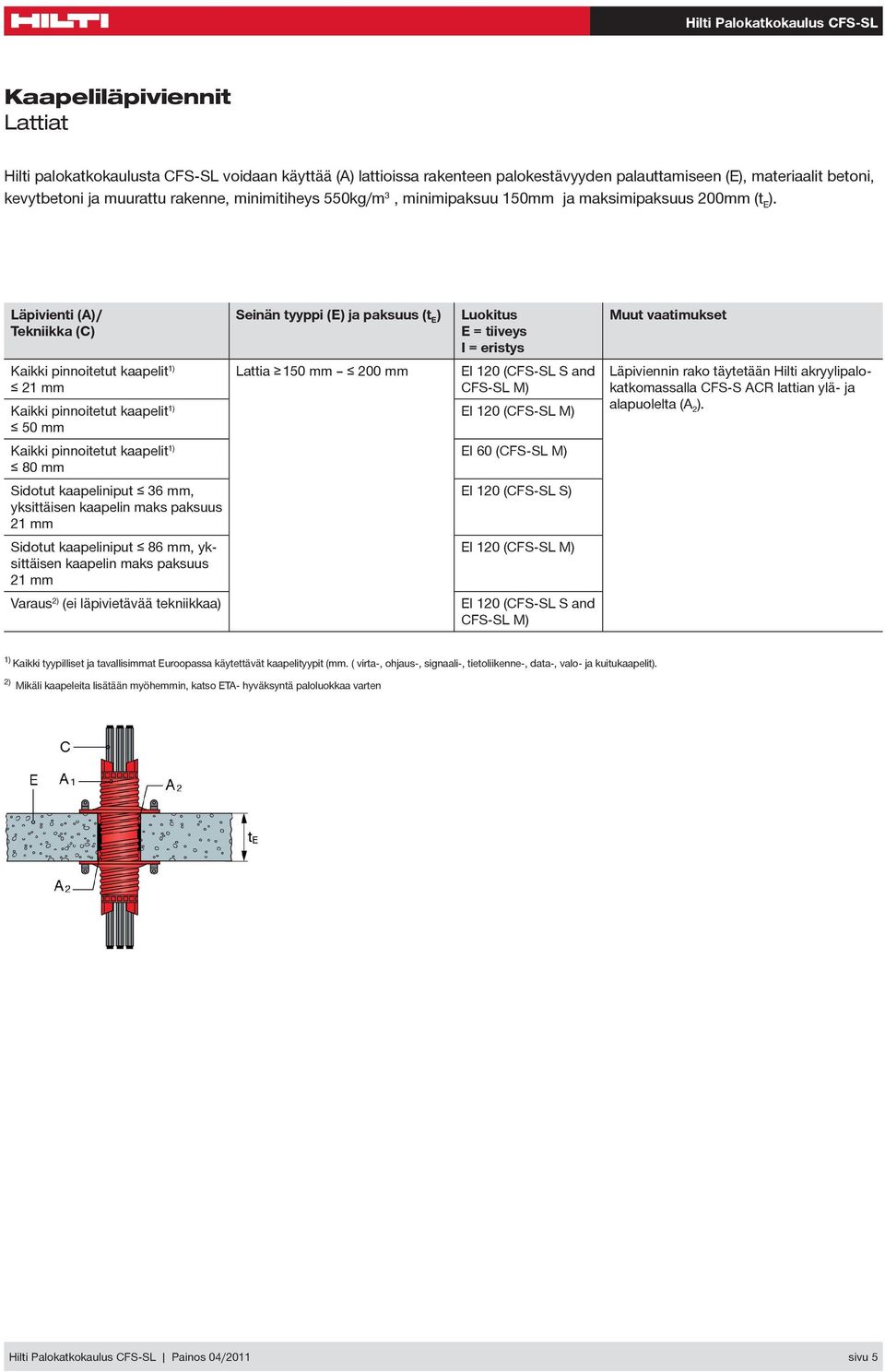

5 Kaapeliläpiviennit Lattiat Hilti palokatkokaulusta CFS-SL voidaan käyttää (A) lattioissa rakenteen palokestävyyden palauttamiseen (E), materiaalit betoni, kevytbetoni ja muurattu rakenne, minimitiheys 550kg/m 3, minimipaksuu 150mm ja maksimipaksuus 200mm (t E ). Läpivienti (A) / Tekniikka (C) Seinän tyyppi (E) ja paksuus (t E ) Luokitus E = tiiveys I = eristys Muut vaatimukset 21 mm 50 mm Lattia 150 mm 200 mm EI 120 (CFS-SL S and CFS-SL M) Läpiviennin rako täytetään Hilti akryylipalokatkomassalla CFS-S ACR lattian ylä- ja alapuolelta (A 2 ). 80 mm EI 60 (CFS-SL M) Sidotut kaapeliniput 36 mm, yksittäisen kaapelin maks paksuus 21 mm EI 120 (CFS-SL S) Sidotut kaapeliniput 86 mm, yksittäisen kaapelin maks paksuus 21 mm Varaus 2) (ei läpivietävää tekniikkaa) EI 120 (CFS-SL S and CFS-SL M) 1) Kaikki tyypilliset ja tavallisimmat Euroopassa käytettävät kaapelityypit (mm. ( virta-, ohjaus-, signaali-, tietoliikenne-, data-, valo- ja kuitukaapelit). 2) Mikäli kaapeleita lisätään myöhemmin, katso ETA- hyväksyntä paloluokkaa varten Hilti Palokatkokaulus CFS-SL Painos 04/2011 sivu 5

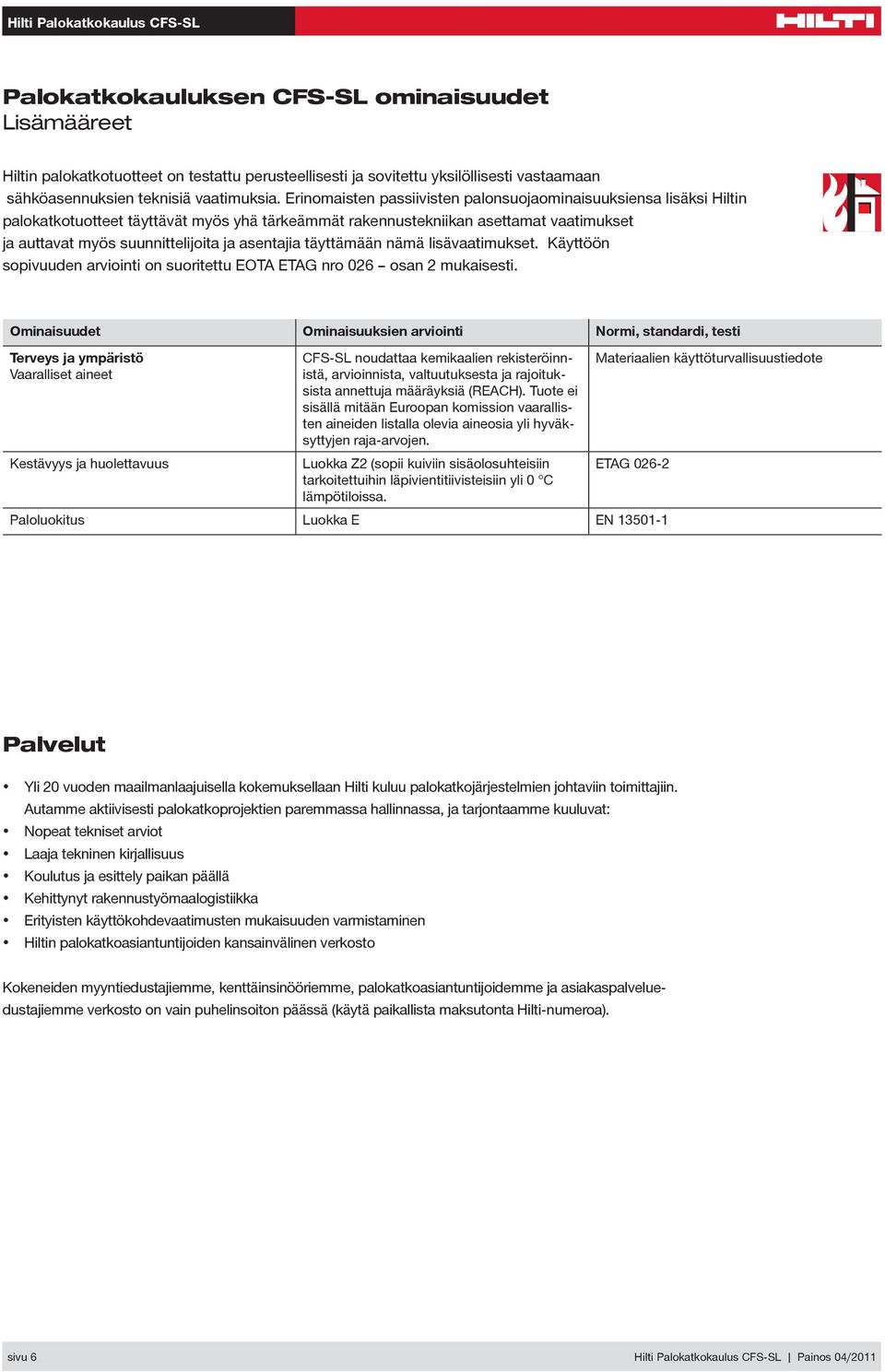

6 Palokatkokauluksen CFS-SL ominaisuudet Lisämääreet Hiltin palokatkotuotteet on testattu perusteellisesti ja sovitettu yksilöllisesti vastaamaan sähköasennuksien teknisiä vaatimuksia. Erinomaisten passiivisten palonsuojaominaisuuksiensa lisäksi Hiltin palokatkotuotteet täyttävät myös yhä tärkeämmät rakennustekniikan asettamat vaatimukset ja auttavat myös suunnittelijoita ja asentajia täyttämään nämä lisävaatimukset. Käyttöön sopivuuden arviointi on suoritettu EOTA ETAG nro 026 osan 2 mukaisesti. Ominaisuudet Ominaisuuksien arviointi Normi, standardi, testi Terveys ja ympäristö Vaaralliset aineet Kestävyys ja huolettavuus CFS-SL noudattaa kemikaalien rekisteröinnistä, arvioinnista, valtuutuksesta ja rajoituksista annettuja määräyksiä (REACH). Tuote ei sisällä mitään Euroopan komission vaarallisten aineiden listalla olevia aineosia yli hyväksyttyjen raja-arvojen. Luokka Z2 (sopii kuiviin sisäolosuhteisiin tarkoitettuihin läpivientitiivisteisiin yli 0 C lämpötiloissa. Materiaalien käyttöturvallisuustiedote ETAG Paloluokitus Luokka E EN Palvelut Yli 20 vuoden maailmanlaajuisella kokemuksellaan Hilti kuluu palokatkojärjestelmien johtaviin toimittajiin. Autamme aktiivisesti palokatkoprojektien paremmassa hallinnassa, ja tarjontaamme kuuluvat: Nopeat tekniset arviot Laaja tekninen kirjallisuus Koulutus ja esittely paikan päällä Kehittynyt rakennustyömaalogistiikka Erityisten käyttökohdevaatimusten mukaisuuden varmistaminen Hiltin palokatkoasiantuntijoiden kansainvälinen verkosto Kokeneiden myyntiedustajiemme, kenttäinsinööriemme, palokatkoasiantuntijoidemme ja asiakaspalveluedustajiemme verkosto on vain puhelinsoiton päässä (käytä paikallista maksutonta Hilti-numeroa). sivu 6 Hilti Palokatkokaulus CFS-SL Painos 04/2011
