TYÖMAADOITUSVÄLINEET JA KOETTIMET

Transkriptio

1 TYÖMAADOITUSVÄLINEET STÅLSKOG Ajolangan työmaadoitusväline - Rautateille ajolangan maadoittamiseen. - Johtimen pituus 15 m. Lisäksi tarvitaan maadoitusvälineen kiinnittämiseen eristyssauvat esim. - Käsiosa MGV-U 72,5 (2690 mm), Snro Jatko-osa MSV 250 (2605 mm), Snro (kok.pituus 5295 mm). - Ohjaussuppilo JGS 18, Snro Tmv ajolangalle 35 mm2 AJOLANGANTYÖMAAD.VÄLINE * Työmaadoitusvälineet sähkökojeistoihin JK27 liittimellä Työmaadoitusvälineet ovat varustettu yleisliittimellä JK27, jonka käyttöalue on laaja, se voidaan kytkeä pallotappiin, kiskoon, putkeen tai johtimeen. - Pallotapit: 20 mm...30 mm - Kiskopaksuudet: 20 mm asti - Johdin/putki: 6 mm...25 mm - Oikosulkuvirta max: 27 ka/1s - Johtimet: vaihejohdin 3x1,5 m+maajohdin 1x1 m - Maadoitusvälineet kiinnitetään eristyssauvalla Snro , sekä ohjaussuppilolla Snro Työmaadoitusvälineiden suositellaan olevan kytkinlaitoskohtaisia. Toimitamme työmaadoitusvälineitä vakiomittaisina tai asiakkaan haluamin pituuksin. Tmv 25mm2 yleisliitin JK27:llä JK27-X-JK27V 5.7kA/1s Tmv 35mm2 yleisliitin JK27:llä JK27-X-JK27V 8.0kA/1s Tmv 50mm2 yleisliitin JK27:llä JK27-X-JK27V 11.5kA/1s * Tmv 70mm2 yleisliitin JK27:llä JK27-X-JK27V 16.0kA/1s * Tmv 95mm2 yleisliitin JK27:llä JK27-X-JK27V 21.0kA/1s * Tmv 120mm2 yleisliitin JK27:ll JK27-X-JK27V 27.0kA/1s * Työmaadoitusvälineet avojohdoille - Avojohtojen ja ulkokytkinlaitosten työmaadoitusvälineitä on saatavana joko kiintein tai irroitettavin eristyssauvoin. - Toimitamme työmaadoitusvälineitä vakiomittaisina tai asiakkaan haluamin pituuksin. - JSKL-vakiosarjassa on kaksi kiinteää sauvaa ja yksi bajonettikiinnitteinen irroitettavaksi TAG jännitteenkoettimen sauvaksi. - Vaihejohtimien pituus 2x2 m, maajohdin 3,5 m. Tmv avojohtoon pikaliitin JSKL3-QLE 5kA/1s, 25MM * Tmv avojohtoon pikaliitin JSKL3-QLE 8kA/1s, 35MM Tmv avojohtoon pikaliitin JSKL3-QLE 10kA/1s,50MM Tmv avojohtoon, pikaliitin JSKL3-QLE 16kA/1s,70MM Tmv avojohtoon tr-kierre JSKL3-TGE 5kA/1s,25MM * Tmv avojohtoon tr-kierre JSKL3-TGE 8kA/1s,35MM * Tmv avojohtoon tr-kierre JSKL3-TGE 10kA/1s,50MM Tmv avojohtoon tr-kierre JSKL3-TGe 16kA/1s,70MM ja

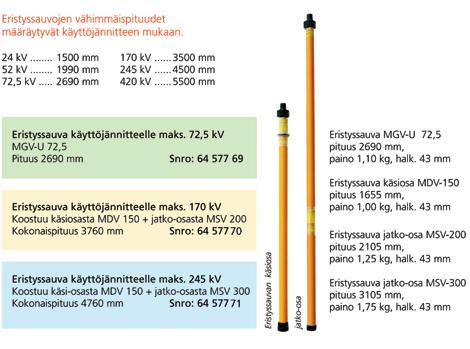

2 Valmiit työmaadoitussarjat Allaolevista työmaadoitusvälinepaketeista poikkeavia yhdestelmiä on mahdollisuus valmistuttaa käyttämällä erilaisia vaihe-ja maaliittimiä niille hyväksyttyjen oikosulkuvirtojen rajoissa. On huomioitava, että yhdysjohtimien poikkipinta ratkaisee oikosulkukestoisuuden Työmaadoitusvälinepaketti 1 JSLK-F 95/6 sisältää seuraavat osat: - 3 kpl 1-vaih.työmaadoitusväline vaiheliittimellä JK42 ja maaliittimellä JLA34, johdin 95 mm²/6 m - 1 kpl Maapiste JVF43-1 kpl Ohjaussuppilo JGS18-1 kpl Vääntömomentin rajoitin JMD2-1 kpl Säilytystelineen JOS30 Työmaadoitusvälinepaketti 2 JS-F 95/6 sisältää samat osat poislukien maapiste JVF43 ja maaliitin on JK150 lattakiskoon. Tmv 3x1-vaihe 21kA/1s, 6x95mm2 TMV-PAKETTI 1,JSLK-F 95/ Tmv 3x1-vaihe 21kA/1s,95mm2/6m TMV-PAKETTI 2,JS-F 95/ Eristyssauvat , -69, Eristyssauva, käsiosa 500mm MGV-U 24kV,pit.1590mm * Eristyssauva, käsiosa 500mm MGV-U 52kV,pit.1990mm Eristyssauva, käsiosa 1000mm MGV-U 72.5kV,pit.2690mm * Eristyssauva, käsiosa 1500mm MDV 150, pit.1655mm * Eristyssauva, jatko-osa MSV 150, pit.1605mm * Eristyssauva, jatko-osa MSV 200, pit.2105mm Eristyssauva, jatko-osa MSV 250, pit.2605mm * Eristyssauva, jatko-osa MSV 300, pit.3105mm Eristyssauvat MDV150+MSV200 MGV-U 170kV, pit.3760mm Eristyssauvat MDV150+MSV300 MGV-U 245kV, pit.4760mm Ohjaussuppilo JGS * Ohjaussuppilo kääntyvä JGS Eristyssauvan pidin SEINÄPIDIN ERISTYSSAUVALLE * _ 2 varastossa *

3 Tarvikkeet työmaadoitusvälineille Maapiste JVF Ith/1s 42.5kA MAAPISTE JVF * Maapiste JVF Ith/1s 42.5kA MAAPISTE JVF * Tmv:n säilytysteline SÄILYTYSTELINE JOS * Päätehylsy Cu 16-25MM2 CU-PÄÄTEHYLSY Päätehylsy Cu 35MM2 CU-PÄÄTEHYLSY Päätehylsy Cu 50MM2 CU-PÄÄTEHYLSY Kaapelikenkä jskl,1 lehtireikä 25MM2 JSKL:LLE KAAPELIKENKÄ * Jatkotmv 15m 5 ka / 1s JATKOTYÖMAAD.JOHD.TK * Kahvaelektrodi, Fe/ks, 1500mm KAHVAELEKTRODI/MAAPIIKKI * Säilytyskela, ilman johdinta MAADOITUSJOHTIMEN KELA * MaaliitinIth=16 ka/1s JK * Maaliitin ratakiskoon, 8 ka/1s JK 78 T Voiteluaine 711 TUNKEUTUVA VOITELUAINE Puhdistusaine ELEKTRO TARKKUUSPUHDISTAJA Voiteluaine,silikoni SILIKONIÖLJY Sis.puhd.+voitelu+silikoni ain TYÖMAAD.VÄL. HUOLTOLAUKKU Suojapussi työmaad.välineille SUOJAPUSSI * Pallotapit Pallotappi 20/15, ulkokierre RS1020A, 21kA/1s, M * Pallotappi 20/35, ulkokierre RS1020D, 21kA/1s, M Pallotappi 25/15, ulkokierre RS1525A, 34kA/1s, M Pallotappi 25/35, ulkokierre RS1525D, 34kA/1s, M * Pallotappi 30/15, ulkokierre RS1530A, 34kA/1s, M * Pallotappi 30/35, ulkokierre RS1530D, 34kA/1s, M * Pallotappi 20/15, 30astetta RSH1020/30A, 18kA/1s, M Pallotappi 20/35, 30astetta RSH1020/30D, 18kA/1s, M Pallotappi 25/15, 30astetta RSH1525/30A, 30kA/1s, M Pallotappi 25/35, 30astetta RSH1525/30D, 30kA/1s, M Pallotappi 20, sisäkierre RS1020,21kA/1s, M Pallotappi 25, sisäkierre RS1525,34kA/1s, M * Pallotappi 30, sisäkierre RS1530,34kA/1s, M * , , , , -59 3

4 JÄNNITTEENKOETTIMET STÅLSKOG - Tag 2020 on erittäin pienikokoinen jännitteenkoetin jännitteille kv. - Koetin sopii jo olemassa oleviin eristyssauvoihin (mm. JSKL ja MGV-U = entinen MGF) mukana olevan välikappaleen avulla. - Sisä-, ulko- ja sadekäyttöön Toimitamme myös jännitteenkoettimia muille jännitteille. - TAG ,6-7,2 kv - TAG 2020F3 3,6-84 kv - TAG kv Koettimet on tarkistuttettava (vähintään kerran vuodessa) koulutetulla henkilöstöllä, joka myös koestaa sen osoittaman syttymisjännitealueen Jänn.koetin+adapteri TAG KV * Välikappale TAG 2020:lle TAG/RS * Välikappale TAG-jännitteenkoet TAG/JGS * varastossa *

5 JÄNNITTEENILMAISIN CHAUVIN ARNOUX Kosketukseton suurjänniteilmaisin Käyttöalue 240V 275kV Kosketukseton suurjänniteilmaisin 275HVD on tarkoitettu suurjännitteiden kosketuksettomaan tunnistamiseen. 275HVD:llä ei saa koskaan koskea johdinta ja sitä on aina käytettävä yhdessä asianmukaisesti hyväksytyn eristetyn lasikuituisen eristyssauvan tai vastaavan kanssa, joka on tarkoitettu testattavalle jännitteelle Kosketukseton suurjänniteilmaisin 275HVD ei ole varsinainen mittalaite vaan se on suunniteltu varoittamaan käyttäjää jännitteisestä kohteesta työmaalla. Tyypilliset käyttökohteet - Jännitteisten kaapeleiden tunnistaminen ja tarkistaminen - Jännitteisten suurjännitekaapeleiden tarkistaminen ja havaitseminen - Taipuisien kaapeleiden vikojen löytäminen - Neonvalojen huolto - Jännitteisten johtojen seuraaminen - Suurtaajuuksisen säteilyn havaitseminen - Jäännösjännitteen ja indusoituneen jännitteen havaitseminen - Korityöskentely - Sähköasemat Ilmaisin toimitetaan tukevassa muovilaukussa, joka sisältää adapterit Stålskog eristyssauvoille. Jännitteenilmaisin 275HVD, 240V - 275kV * 5

6 SULAKKEENVAIHTOPIHTI Sulakkeenvaihtopihti Teline sj-sulakk ja vaihtop JÄNNITTEENKOETTIMET DEHN Jännitteenkoettimet Jännitteenkoetin PHG II / 6 kv sisäkäyttöön** Jännitteenkoetin PHG II / 10 kv sisäkäyttöön Jännitteenkoetin PHG / 20 kv sisäkäyttöön Jännitteenkoetin,myös sadekäyt PHEIII 6-20(24)kV DEHN * Jänn.koetin PHE 3S / kv myös sadek Säilytyspussi PHE II/HSA/PHV * Jännitteentoteajat Jännitteentoteaja HSA 205/U / kv sadek * varastossa *

7 VAIHEVERTAIMET DEHN 1-napainen vaihevertain elektronisella näyttölaitteella ja optisella näytöllä. Vaihevertain, myös sadekäyttö S PHV I, 12-24kV DEHN Vaihevertain, myös sadekäyttöö PHV I, 6-36 kv DEHN JÄNNITTEISEN KENNON IMUROINTIVÄLINEET DEHN - Suulakkeisto JT-imurointiin kV on tarkoitettu jännitteisten tilojen ja osien puhdistukseen. - Käytetään tavallisen teollisuusimurin kanssa. Suulakkeisto JT-imurointiin TRS MS 0..36kV DEHN

8 TYÖTURVAVÄLINEIDEN VUOSITARKASTUKSET SLO TARKASTUSPALVELUSSA SUORITETTAVAT TYÖT - Jännitteenkoettimien syttymisjännitten mittaus (1-36kV) Jän.koettimet testataan Werntest korkeajännite testiyksiköllä - Eristyssauvojen jännitelujuusmittaus Eristyssauvat testataan testauslaite TT 7412:lla - Työmaadoitusvälineiden tarkastus Työmaad.välineet tarkistetaan silmämääräisesti noudattaen voimassa olevia ohjeita Tarkastuksessa vaatimukset täyttäväksi todettuihin välineisiin laitetaan tarra, josta ilmenee tarkastusvuosi ja kuukausi Tarkastukset perustuvat valmistajan antamiin huolto/käyttöohjeisiin (välineet tarkastettava vähintään kerran vuodessa koulutetulla henkilöstöllä) ja TTK:n (Työturvallisuuskeskus, Sähköalojen työalatoimikunta) työturvallisuusohjeeseen STO 2/2009 Liittyvä lainsäädäntö : Työturvallisuuslaki (738/2002), Sähköturvallisuuslaki (410/1996) Voimassa olevat standardit : EN Jännitetyöt. Jännitteenkoettimet EN Jännitetyöt. Eristyssauvat EN Jännitetyöt. Siirrettävät työmaadoitusvälineet Tarkastustyöt suoritetaan asiakkaan tiloissa, esim.sähkö- ja teollisuuslaitokset (suuremmat määrät) Alueellisen SLO:n myyntikonttorin tiloissa, esim.urakoitsijat ym.(pienemmät määrät) tai lähettämällä välineet keskusvarastoon Vantaalle. Lisätietoja tarkastustoiminnasta antaa Tuoteasiantuntija Börje Hakala SLO Oy Ritakuja 2, P.O.Box 88 FIN Vantaa, Finland tel: +358-(0) , direct: +358-(0) mobile: +358-(0) , fax: +358-(0) borje.hakala@slo.fi / 8 varastossa *
