1 Kaapelointivarusteet keskijänniteverkkoihin Eurolaite Oy on vuonna 1988 perustettu sähkötekniikan tuotteiden maahantuontiin, markkinointiin ja myyntiin erikoistunut asiantuntijayritys. Keskeisenä tavoitteena on hyvä asiakaspalvelu, täsmälliset toimitukset ja korkeatasoinen tekninen tuki. Vahvuuksiamme on ammattitaitoinen henkilökunta ja heidän pitkä kokemus alalta. Edustamme alamme johtavia toimittajia, joiden tuotteet ja palvelut tarjoavat asiakkaillemme laadukkaita ja kilpailukykykyi- siä kokonaisratkaisuja. Tuotteemme käsittävät mm. tuotteet sähköasemille, sähkön laadun hallintaan, sähköverkon suojaukseen ja jakeluverkon rakentamiseen. Olemme osa ruotsalaista pörssinoteerattua Addtech konsernia ja sen Energy Supply yksikköä. Voimme yhdessä sisaryritystemme kanssa tarjota kattavan tuote- ja palveluverkoston pohjoismaiden alueella.

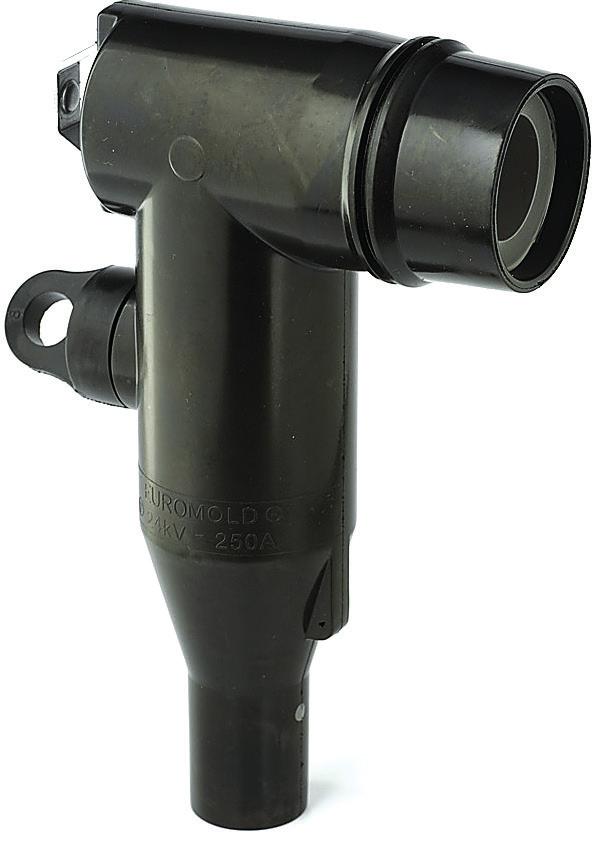

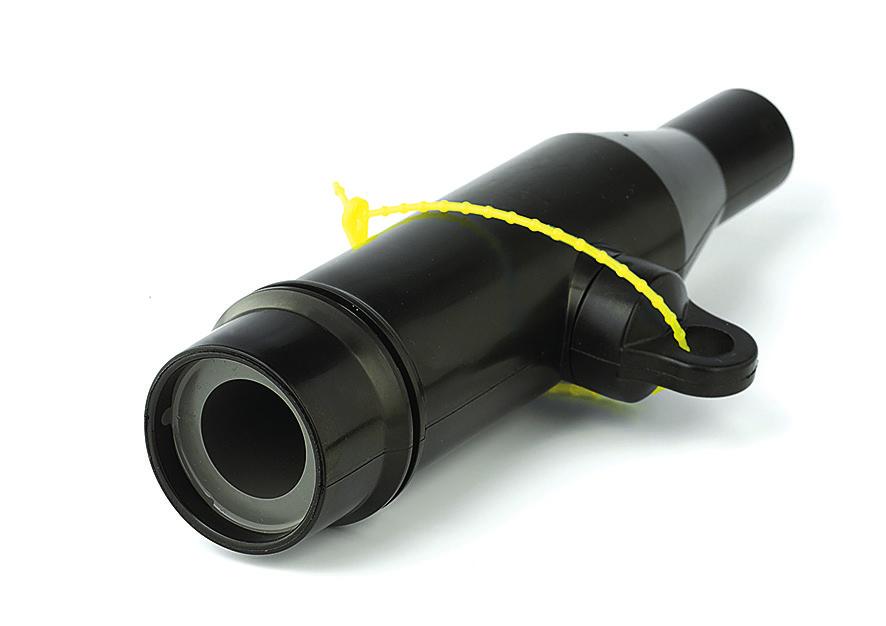

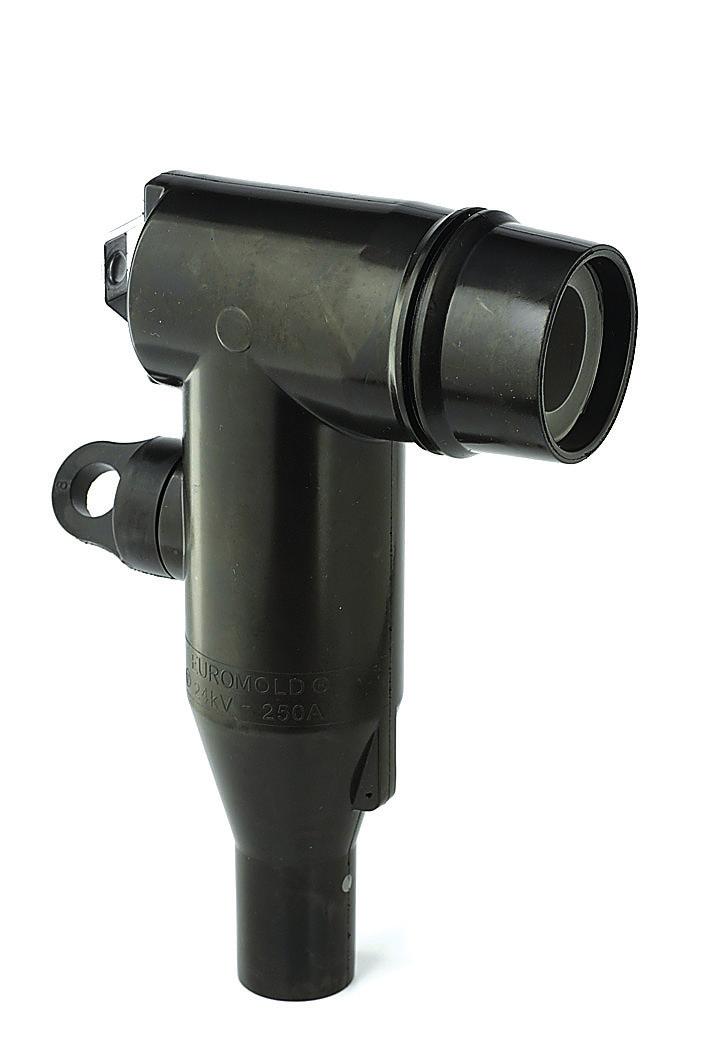

2 250 A kosketussuojatut pistokepäätteet 12 ja 24 kv Suora pistokepääte 250 A kv. Kosketussuojatut suorat pistokepäätteet sopivat asennettaviksi mm 2 kupari- ja alumiinikaapeleille. Mallistossa on puristus- ja ruuvikengät. Suorissa päätteissä on kapasitiivinen jännitteen mittauspiste. Materiaali on EPDM muovia. 250 A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 3). Kulmapistokepääte 250 A kv. Kosketussuojatut kulmapistokepäätteet sopivat asennettaviksi mm 2 kupari- ja alumiinikaapeleille. Mallistossa on puristus- ja ruuvikengät. Kulmapäätteissä on kapasitiivinen jännitteen mittauspiste. Materiaali on EPDM muovia. 250 A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 3). Pienennysvälikappale 250 A / 630 A, 24kV. Pienennysvälikappaleet sopivat asennettaviksi pistokepäätteiden yhdistämiseen. Kytkentä mahdollisuus kahdelle kaapelille 630 A ja 250 A. Kosketussuojattu rakenne pysyy ennallaan. 250 A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kyt kentävaihtoehtoihin (sivu 3). 250 A Kosketussuojatut pistokepäätteet SN Tuote I Max / U Max Kulmapistokepääte 250 A, 24 kv, 25-95mm 2 kuparikaapelille, sis. ruuvikengät 250 A / 24 kv Kulmapistokepääte 250 A, 24 kv, 35mm 2 kuparikaapelille, sis. puristuskengät 250 A / 24 kv Suora pistokepääte 250 A, 24 kv, 25-95mm 2 kuparikaapelille, sis. ruuvikengät 250 A / 24 kv Suora pistokepääte 250 A, 24 kv, 35mm 2 kuparikaapelille, sis. puristuskengät 250 A / 24 kv Pienennysvälikappale 250 A / 630 A, 24 kv 250 A, 630 A / 24 kv Kysy myös muita malleja sekä kytkentäratkaisuja. 2

3 250 A kosketussuojatut pistokepäätteet 12 ja 24 kv Läpivientieristin Kojeen läpivientieristimen eristys Eristintulppa, uros, 250 A, 24 kv Kaapelipäätteen eristäminen Eristintulppa maadoituksella, uros, 250 A, 24 kv Maadoitustulppa, naaras, 250 A, 24 kv Väliliitos 630/250 A Väliliitos 630/250 A Irroitettava liitinjatko Rinnankytkentään (2) Rinnankytkentään (3) Kaapelipäätteen eristäminen 3

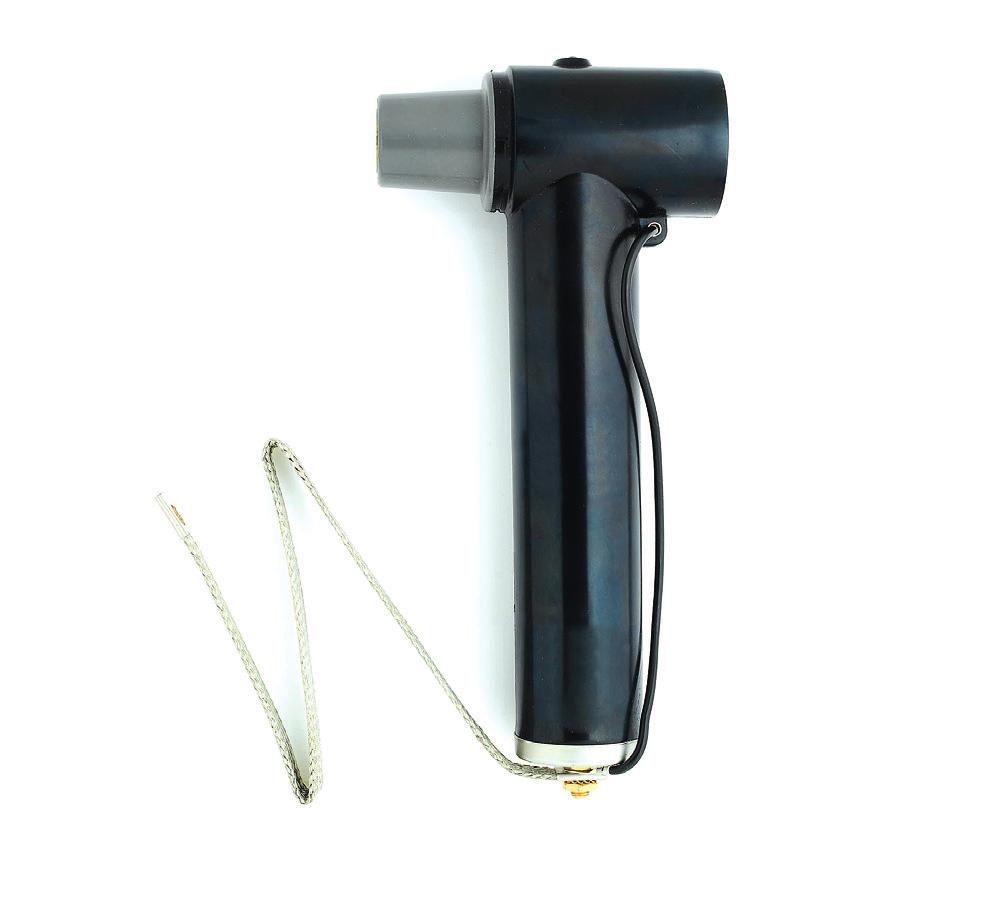

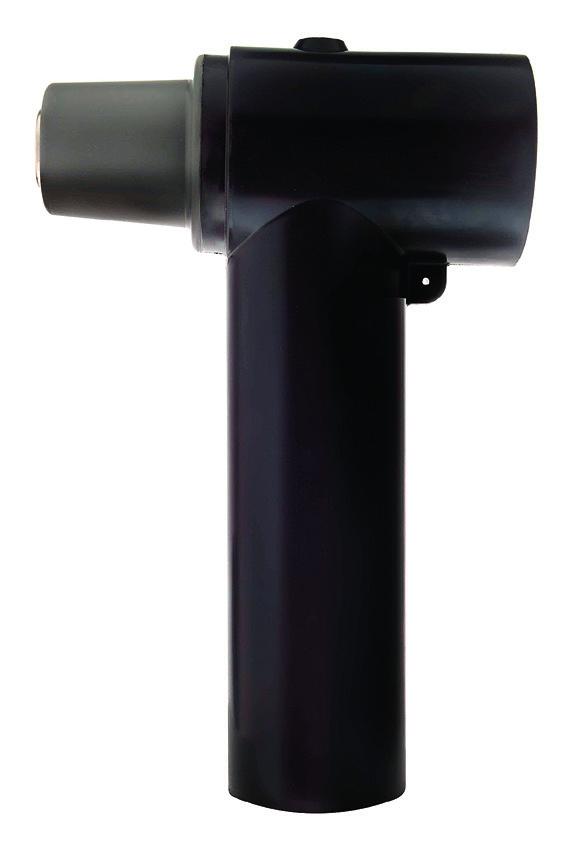

4 630 A kosketussuojatut pistokepäätteet 12 ja 24 kv Kulmapistokepääte 630 A kv. Kosketussuojatut kulmapistokepäätteet sopivat asennettaviksi mm 2 kupari- ja alumiinikaapeleille. Mallistossa on puristus- ja ruuvikengät. Kulmapäätteissä on kapasitiivinen jännitteen mittauspiste. Materiaali on EPDM muovia. 630 A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 5). Wiski-kaapeleille löytyy valmiit pistokepäätepakkaukset, joihin sisältyy hohtosuojan maadoitustarvikkeet. Ylijännitesuoja 630 A, 10kA/s, kv. Kosketussuojatussa ylijännitesuojassa on kapasitiivinen jännitteen mittauspiste (BIPA). Materiaali on EPDM muovia. 630 A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 5). Rinnankytkentäpääte 630 A kv. Kosketussuojatut rinnankytkentäpäätteet sopivat mm 2 kupari- ja alumiinikaapeleille. Mallistossa on puristus- ja ruuvikengät. Rinnankytkentäpäätteissä on kapasitiivinen jännitteen mittauspiste. Materiaali on EPDM muovia. 630 A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 5). Wiski-kaapeleille löytyy valmiit pistokepäätepakkaukset, joihin sisältyy hohtosuojan maadoitustarvikkeet. 630 A Kosketussuojatut pistokepäätteet SN Tuote I Max / U Max Työmaadoitusvälineet Kulmapistokepääte 630 A, 24 kv, 35-95mm 2 Wiski-kaapelille 630 A / 24 kv Kulmapistokepääte 630 A, 24 kv, mm 2 Wiski-kaapelille 630 A / 24 kv Kulmapistokepääte 630 A, 24 kv, mm 2 Wiski-kaapelille 630 A / 24 kv Pistokepääte rinnankytkentään 630 A, 24 kv, 35-95mm 2 Wiski-kaapelille 630 A / 24 kv Pistokepääte rinnankytkentään 630 A, 24 kv, mm 2 Wiski-kaapelille 630 A / 24 kv Pistokepääte rinnankytkentään 630 A, 24 kv, mm 2 Wiski-kaapelille 630 A / 24 kv Ylijännitesuoja 10 ka/s 630 A, 30 kv 630 A / 24 kv Kysy myös muita malleja sekä kytkentäratkaisuja. 4

5 630 A kosketussuojatut pistokepäätteet 12 ja 24 kv Läpiviennit, lisätarvikkeet ja liittimet Liitos Liittimet ja lisätarvikkeet Kojeen läpivientieristimen eristys Sokea tulppa 630 A, 24 kv Kaapelin kytkentä kojeeseen. Kaapelipäätteen eristäminen Kaapelin maadoitukseen Väliliitos 630/250 A Väliliitos 630/630 A 5

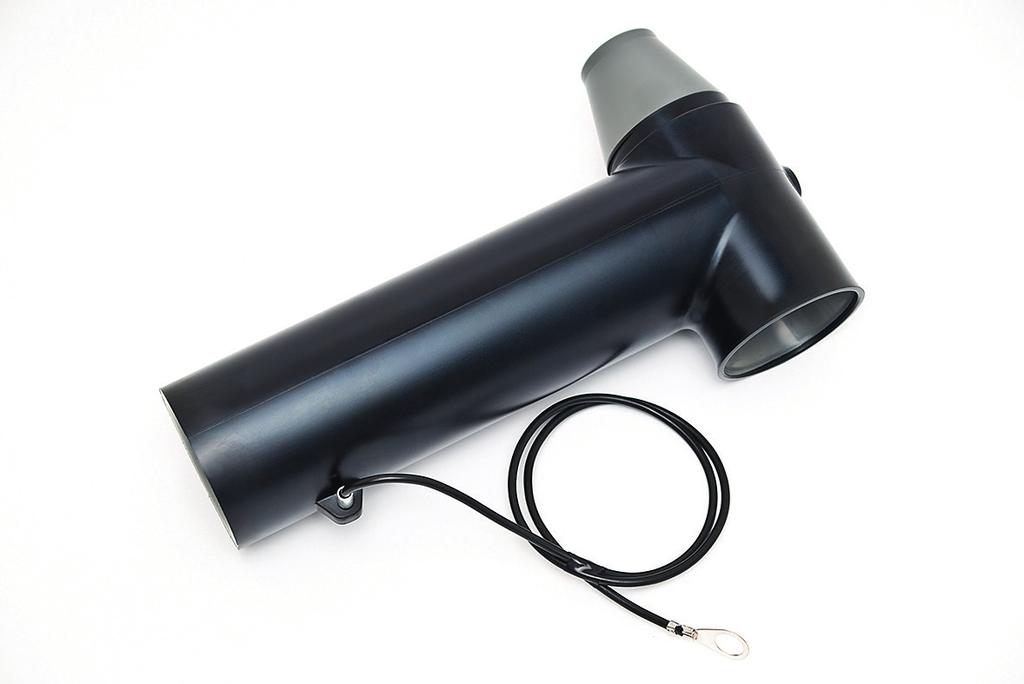

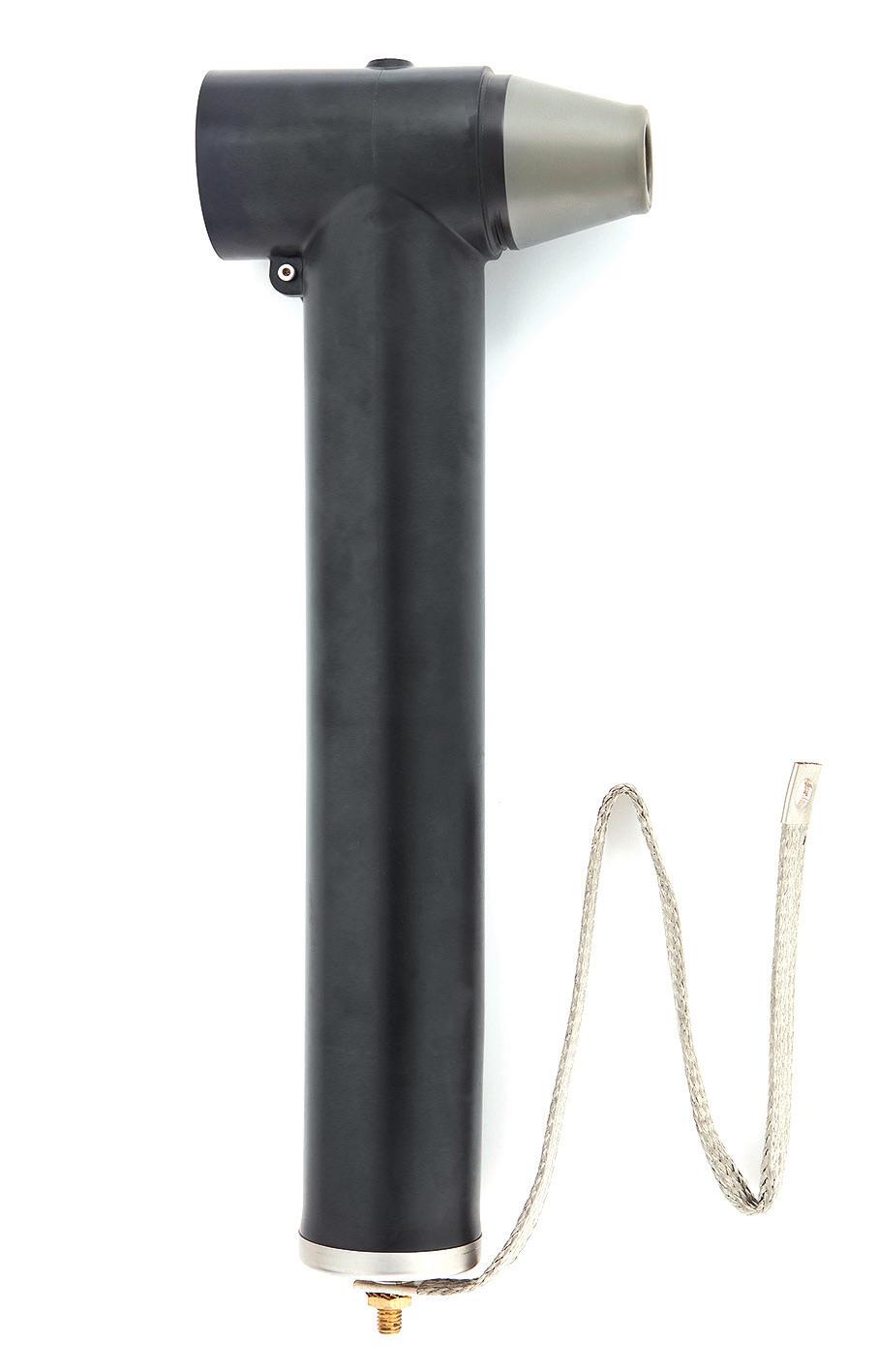

6 1250 A kosketussuojatut pistokepäätteet 36 kv Kulmapistokepääte 1250 A 36 kv. Kosketussuojatut kulmapistokepäätteet sopivat asennettaviksi mm 2 kupari- ja alumiinikaapeleille. Mallistossa on puristus- ja ruuvikengät. Kulmapäätteissä on kapasitiivinen jännitteen mittauspiste. Materiaali on EPDM muovia A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 7). Wiski-kaapeleille löytyy valmiit pistokepäätepakkaukset, joihin sisältyy hohtosuojan maadoitustarvikkeet. Rinnankytkentäpääte 1250 A 36 kv. Kosketussuojatut rinnankytkentäpäätteet sopivat mm 2 kupari- ja alumiinikaapeleille. Mallistossa on puristusja ruuvikengät. Rinnankytkentäpäätteissä on kapasitiivinen jännitteen mittauspiste. Materiaali on EPDM muovia A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 7). Ylijännitesuoja 1250 A 10 ka/s, 36 kv. Kosketussuojatussa ylijännitesuojassa on kapasitiivinen jännitteen mittauspiste (BIPA). Materiaali on EPDM muovia A tuotesarjaan sisältyy runsas lisätarvikevalikoima erilaisiin kytkentävaihtoehtoihin (sivu 7) A Kosketussuojatut pistokepäätteet SN Tuote I Max / U Max Kulmapistokepääte 1250 A, 36 kv, mm 2 Wiski-kaapelille 1250 A / 36 kv Kulmapistokepääte 1250 A, 36 kv, mm 2 Wiski-kaapelille 1250 A / 36 kv Kulmapistokepääte 1250 A, 36 kv, 500 mm 2 Wiski-kaapelille 1250 A / 36 kv Kulmapistokepääte 1250 A, 36 kv, 630 mm 2 Wiski-kaapelille 1250 A / 36 kv Pistokepääte rinnankytkentään 1250 A, 36 kv, mm 2 Wiski-kaapelille 1250 A / 36 kv Pistokepääte rinnankytkentään 1250 A, 36 kv, mm 2 Wiski-kaapelille 1250 A / 36 kv Pistokepääte rinnankytkentään 1250 A, 36 kv, 500 mm 2 Wiski-kaapelille 1250 A / 36 kv Pistokepääte rinnankytkentään 1250 A, 36 kv, 630 mm 2 Wiski-kaapelille 1250 A / 36 kv Ylijännitesuoja 10 ka/s 1250 A, 36 kv 1250 A / 36 kv Kysy myös muita malleja sekä kytkentäratkaisuja. 6

7 1250 A kosketussuojatut pistokepäätteet 36 kv Läpiviennit, lisätarvikkeet ja liittimet Liitos Liittimet ja lisätarvikkeet Kojeen läpivientieristimen eristys Sokea tulppa 630 A, 36 kv Kaapelin kytkentä kojeeseen Kulmapistokepääte 1250 A, 36 kv Pistokepääte rinnankytkentään 1250 A, 36 kv Ylijännitesuoja 10kA/s 1250 A, 36 kv 7

8 Kyselykaavake EUROLAITE OY Your company details: Kyselykaavake Company: Höyläämötie 11 A Helsinki Tel Fax eurolaite@eurolaite.fi Address: Tel.: Fax: Cable Data 1. Cable manufacturer:... / Cable identification: Cable type: Single core Three core 3. System voltage (kv): 3.6/6 (7.2) 12/20 (24) 20.8/36 (42) 6/10 (12) 12.7/22 (24) Other:... /... (...) 6.35/11 (12) 18/30 (36) 8.7/15 (17.5) 19/33 (36) 4. System current (A): Other:... A Single core Three core Cable description: Conductor material: Al Cu Conductor size:... mm 2 ( mm 2 ) Core insulation: - type: XLPE EPR Paper - diameter:... mm Semi-conductive screen: - type: Bonded Easy strip Fabric tape - diameter (Optional):... mm Metal screen type: Al Cu Wire screen Tape screen Armour type: No SWA STA 6. Bushing type (If applicable):... 8

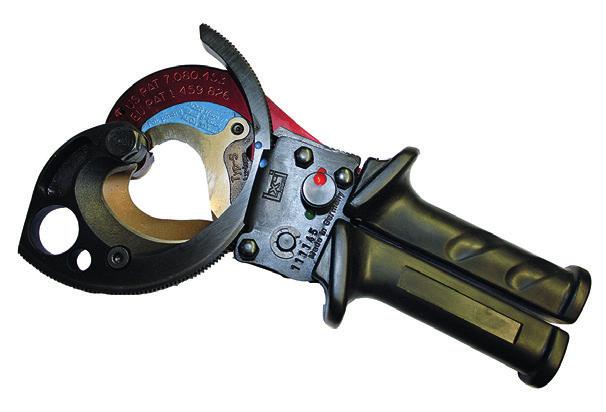

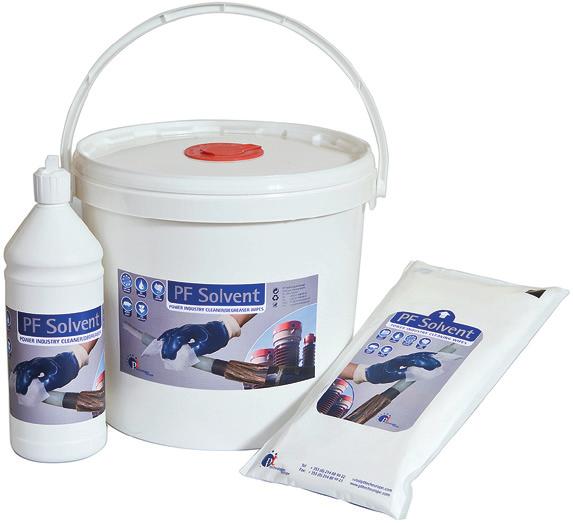

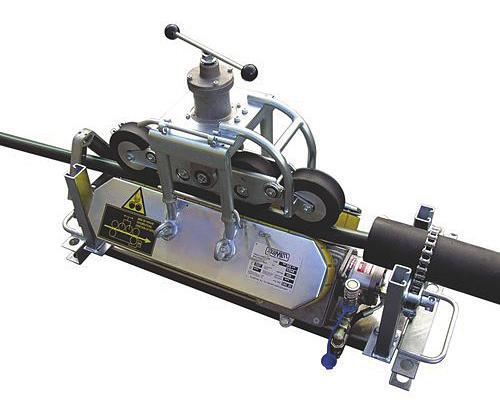

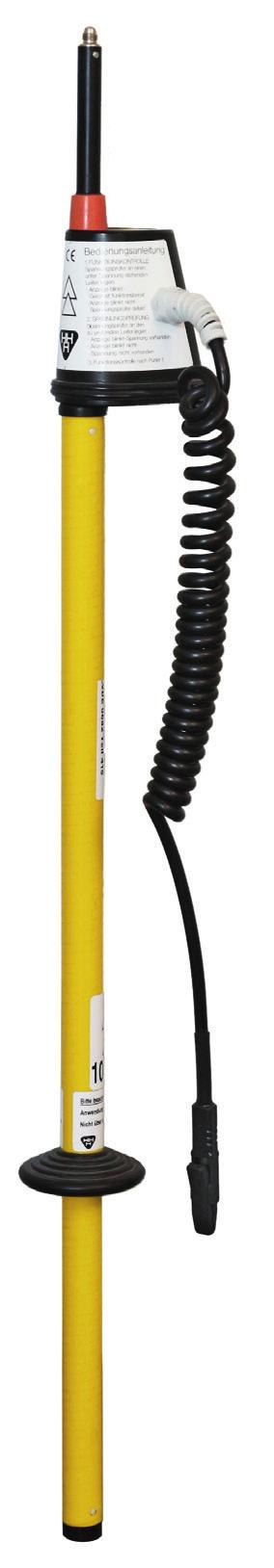

9 Lisätarvikkeet ja työkalut Jännitteenkoetin Tuotenumero Tuote Paino Jännitteenkoetin TP-I, kv Euromold tuotteisiin, sis. kantolaukun 0,90 kg Jännitteenkoetin TP-I, kv Euromold tuotteisiin, sis. kantolaukun 0,90 kg Työkalut Tuotenumero Tuote Paino Monitoimileikkuri, S-50, Al/Cu 50 Ø täydellinen sarja 1,14 kg Kuorintatyökalusarja, ulkovaipan, puolijohtavan kerroksen ja eristekerroksen kuorintaan 0,62 kg Puristuspistooli, EDP62, 200W. Ei sisällä puristusleukoja. 10,90 kg Puhdistusaine, PFY, emäksinen puhdistusaine kaapelien ja työkalujen puhdistukseen ja sanko 250 rättiä. 6,00 kg Varusteet ja lisätarvikkeet Tuotenumero Tuote Paino Kaapelinsyöttölaite, DF 6 103,0 kg Kaapelinvetorulla, KR3 5,80 kg 9

10 Yhteystiedot Eurolaite Oy Höyläämötie 11 A Helsinki, Finland Puh.: Fax: S-posti: eurolaite@eurolaite.fi Eurolaite Oy 2015
