1 Metso Lokomo Steels Oy The biggest steel foundry in Nordic countries Net sales EUR 40 million Personnel approx. 250 Production tn/a Approx. 50 % Vaculok steels Net weight of steel castings from 100 kg up to 30 tons ISO 9001 One of the leading foudries to use computers in design and simulation

2 Products Five main product groups Crusher castings manganese wear parts castings for jaw and gyratory crushers Turbine and propeller castings castings for water turbines and ship propellers Wood processing machine castings castings for wood fiber handling machines and paper machines

3 Products Special castings coiler drums for hot rolling Steckel mills several other special applications Valve castings steel castings for industrial valves

4 Valujen tarkastusmenetelmät Jouni Järvinen Metso Lokomo Steels Oy Valuhankintakoulutus

5 NDE MENETELMÄT Silmämääräiset menetelmät: Silmämääräinen tarkastus (Endoskopia) Pintamenetelmät: Tunkeumanestetarkastus Magneettijauhetarkastus (Pyörrevirtatarkastus) (Jäljennetarkastus) (Lämpökuvaus) Volymetriset menetelmät Ultraäänitarkastus Radiografia Mittatarkastus 5 Metso Corporation

6 Silmämääräinen tarkastus (VT) Tärkein rikkomaton tarkastusmenetelmä Suoritetaan aina ennen muita tarkastuksia Tarkastellaan sovituksia, muotoja, halkeamia, huokosia,syöpymiä, puhtautta jne. Voidaan käyttää apuna erilaisia apuvälineitä esim. peilejä Yleisimmät standardit: SCRTA vertailukappalesarja BNIF 359 vertailukappalesarja MSS SP 55 vertailukuvat 6 Metso Corporation

7 Esimerkki SCRATA vertailupalasta C1 C5 7 Metso Corporation A = Pinnankarheus, B = Sulkeumat, C = Kaasuhuokoset, D = kylmäsumat E = pintarikot, F = Keernatuet, G = mekaaninen pinnan viimeistely H = Terminen pinnan viimeistely, J = Hitsit

8 Tunkeumanestetarkastus (PT) Voidaan havaita vain pintaan avautuvia virheitä Käyttökelpoinen menetelmä magneettijauhetarkastuksen ohella Erinomainen kyky paljastaa huokosia ja sekä muita tilavuuden omaavia, pintaan avautuvia vikoja Voidaan käyttää myös ei ferromagneettisille metalleille Helppo menetelmä Ei välttämättä paljasta kaikkia repeämiä Pinnanlaatu vaikuttaa pienimpiin havaittaviin vikoihin Teräshiekkapuhallus voi hakata virheet umpeen 8 Metso Corporation

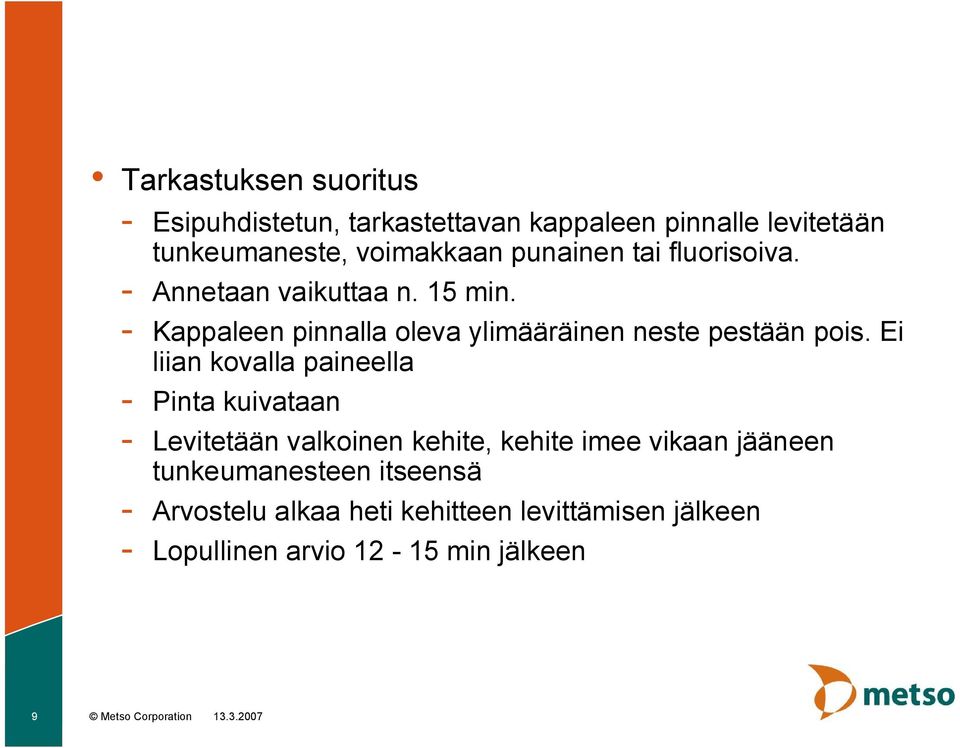

9 Tarkastuksen suoritus Esipuhdistetun, tarkastettavan kappaleen pinnalle levitetään tunkeumaneste, voimakkaan punainen tai fluorisoiva. Annetaan vaikuttaa n. 15 min. Kappaleen pinnalla oleva ylimääräinen neste pestään pois. Ei liian kovalla paineella Pinta kuivataan Levitetään valkoinen kehite, kehite imee vikaan jääneen tunkeumanesteen itseensä Arvostelu alkaa heti kehitteen levittämisen jälkeen Lopullinen arvio min jälkeen 9 Metso Corporation

10 Laatuluokka 1, PT tarkastus Max. yks. indikaatio: halk 2 mm Max. indikaatioiden pinta ala 7 mm 2 10 Metso Corporation

11 Laatuluokka 3, PT tarkastus 11 Metso Corporation Max. yks. indikaatio: halk 4 mm Max. indikaatioiden pinta ala 40 mm 2

12 12 Metso Corporation

13 13 Metso Corporation

14 Magneettijauhetarkastus (MT) Magneettijauhetarkastus on rikkomaton tarkastusmenetelmä, jolla voidaan havaita pintaan aukeavia tai aivan pinnan läheisyydessä olevia epäjatkuvuuskohtia. Magneettijauhetarkastus perustuu siihen, että tarkastettavaan kappaleeseen synnytetään magneettivuo. Pinnalla olevan vian kohdalle syntyy vuotokenttä. Ferromagneettinen jauhe tarttuu vuotokenttään, jolloin näyttämän koko suurentuu silmin havaittavaksi. 14 Metso Corporation

15 15 Metso Corporation

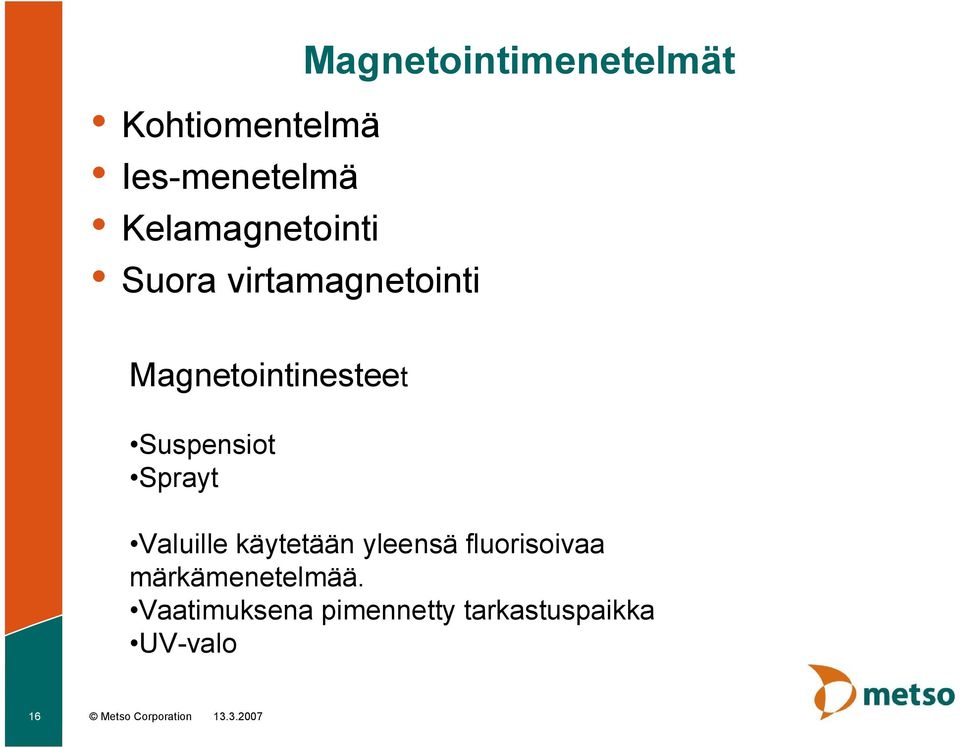

16 Kohtiomentelmä Ies menetelmä Kelamagnetointi Suora virtamagnetointi Magnetointimenetelmät Magnetointinesteet Suspensiot Sprayt Valuille käytetään yleensä fluorisoivaa märkämenetelmää. Vaatimuksena pimennetty tarkastuspaikka UV valo 16 Metso Corporation

17 a) kohtiomagnetointi, b) Ies magnetointi Kelamagnetointi 17 Metso Corporation

18 18 Metso Corporation Suora virtamagnetointi

19 Magneettijauhetarkastus on nopea, varma, (edullinen) Paljastaa tehokkaasti lineaarisia virheitä Varsinkin virtamagnetointi fyysisesti melko raskas Magneettivuon suunnalla on suuri merkitys tarkastuksen onnistumiselle, magnetointi on suoritettava ristiin Virtamagnetoinnissa voi kappaleeseen syntyä polttojälkiä Näyttää vain kappaleen pinnalla tai välittömästi pinnan alla olevat viat Sitoo yleensä kaksi henkilöä Soveltuu vain ferromagneettisille materiaaleille Tarkastusnesteen laatua ja magneettikentän voimakkuutta pitää valvoa säännöllisesti 19 Metso Corporation

20 20 Metso Corporation

21 21 Metso Corporation

22 Ultraäänitarkastus (UT) Ultraäänitarkastus on volymetrinen tarkastusmenetelmä, joka perustuu kiinteiden aineiden hyvään äänenjohtokykyyn. Tutkittavaan materiaaliin lähetetään ultraääntä, joka heijastuu takaisin rajapinnoista ja mahdollisista vioista. Metalleille käytetään yleensä taajuuksia 1 5 MHz Luotaimen ja kappaleen välissä käytetään väliainetta kontaktin parantamiseksi, esim. tapettiliisteri, öljy 22 Metso Corporation

23 23 Metso Corporation

24 Luotaintyypit Normaaliluotain Kulma: o astetta Taajuus:1 5 MHz Yksi kvartsikide Kuollut alue Pehmeä luotain Vaihdettava kalvo 24 Metso Corporation

25 Kulmaluotain Kulma: astetta Taajuus: 1 5 MHz Yksi kvartsikide Kuollut alue Kova luotain 25 Metso Corporation

26 Kaksoisluotain Lähetin ja vastaanotin erikseen Taajuus 1 5 MHz Ei kuollutta aluetta Kova luotain 26 Metso Corporation

27 Suora luotain Kulma luotain 27 Metso Corporation

28 28 Metso Corporation Ultraäänilaite

29 Esimerkki kalibrointipalasta Tasapohjaporaus (FBT) Sylinteriporaus 29 Metso Corporation

30 DAC käyrä DAC käyrä sylinteriporauksista 30 Metso Corporation

31 Vaatii tarkastajalta ammattitaito, kokemusta ja valimotekniikan tuntemusta Metallurgiset ongelmat, esim. austeniittiset teräkset Vikojen havaittavuuteen liittyvät ongelmat Kohtuullisen nopea menetelmä 31 Metso Corporation

32 Valujen RG tarkastus RG on melko yleinen tarkastusmenetelmä Kallis, hidas, monivaiheinen (valotus, kehitys, luokittelu,koevalotukset) Säteilylähteen varaustila vaikuttaa valotusaikaan Kuvaussuunnitelma laadittava Säteily on vaarallinen ihmiselle Vaatii erityisen, siihen suunnitellun tilan Tarkastuksesta jää dokumentti Erilaiset valumateriaali eivät vaikuta vikojen havaittavuuteen Pyritään korvaamaan UT:llä 32 Metso Corporation

33 Yleisimmät RG menetelmät Ir 192 Käytetään ainepaksuuksille mm Puoliintumisaika 73 vrk Co 60 Käytetään ainepaksuuksille mm Puoliintumisaika 5,27 v. 33 Metso Corporation

34 34 Metso Corporation

35 Valujen mittatarkastus Huomioonotettavaa Valitaan oikeat toleranssit Selkeä mitoitus Ei ilmamittoja Valmis mittapöytäkirjapohja Jos toivomuksia esim. koneistuksen lähtöjen suhteen, merkintä kuvaan tai muu ohjeistus Mittapoikkeamien kysely ja niistä johtuvat epäselvyydet ovat erittäin yleisiä 35 Metso Corporation

36 Metso Lokomo Steels Competence in Steel Castings
