Laserpinnoitus. Petri Vuoristo Tampereen teknillinen yliopisto, materiaaliopin laitos ja Teknologiakeskus KETEK Oy, Kokkola

Koko: px
Aloita esitys sivulta:

Download "Laserpinnoitus. Petri Vuoristo Tampereen teknillinen yliopisto, materiaaliopin laitos ja Teknologiakeskus KETEK Oy, Kokkola"

Transkriptio

1 Laserpinnoitus Petri Vuoristo Tampereen teknillinen yliopisto, materiaaliopin laitos ja Teknologiakeskus KETEK Oy, Kokkola Esityksen sisältö Laserpinnoituksen ja pintakäsittelyn periaatteet Pinnoitemateriaalit ja ominaisuudet Teolliset käyttösovellukset 1

2 Laserien käyttö materiaaliprosessointiin Suurteholaserit ovat laitteita, jotka kykenevät synnyttämään erittäin korkeaenergisen ja kohdennettavan säteen materiaalien erilaiseen prosessointiin, esim. leikkaus, hitsaus, merkkaus, karkaisu ja pinnoitus Suurteholaserityypit: CO 2 Nd:YAG Diodilaserit Size of laser types 2

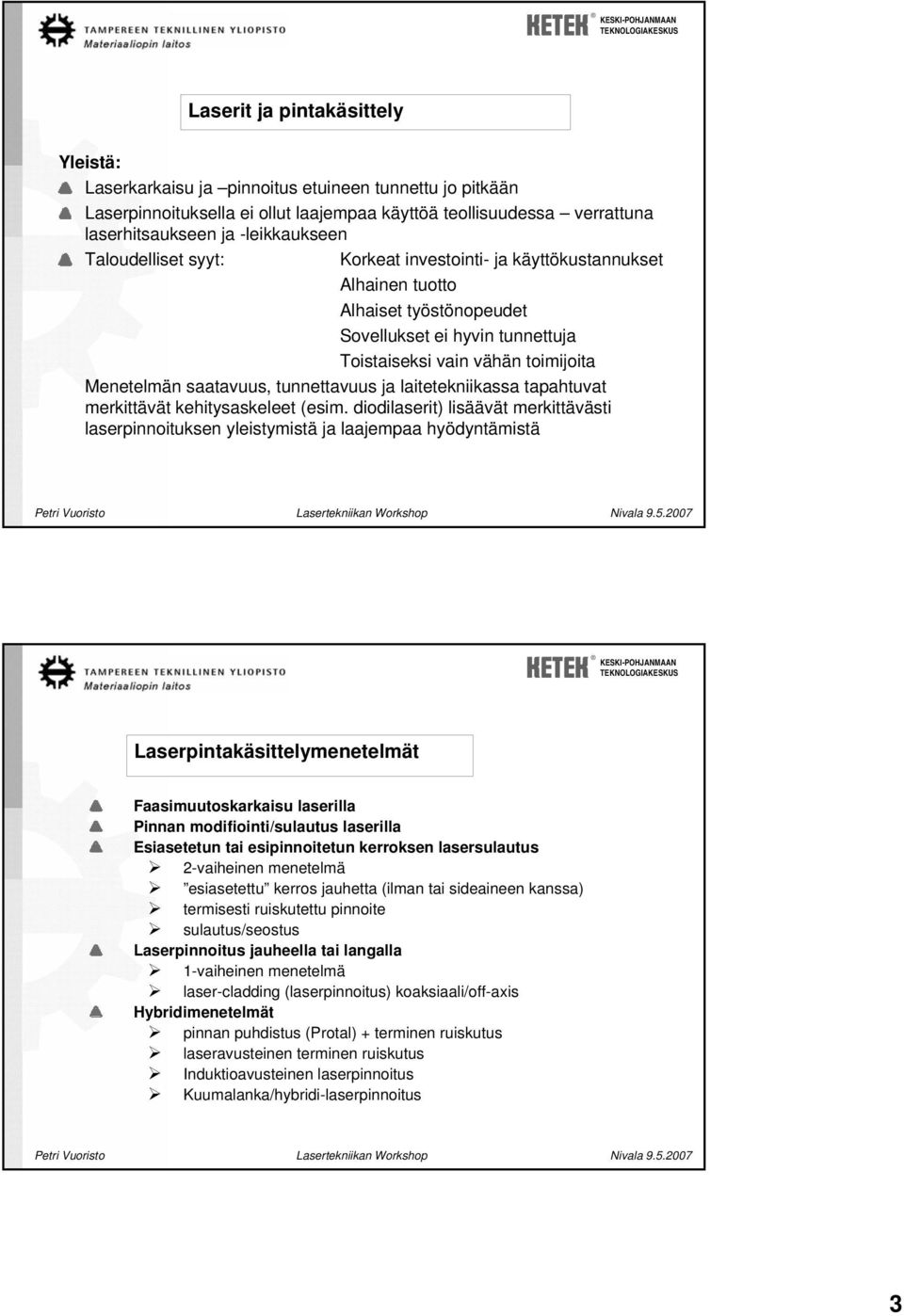

3 Laserit ja pintakäsittely Yleistä: Laserkarkaisu ja pinnoitus etuineen tunnettu jo pitkään Laserpinnoituksella ei ollut laajempaa käyttöä teollisuudessa verrattuna laserhitsaukseen ja -leikkaukseen Taloudelliset syyt: Korkeat investointi- ja käyttökustannukset Alhainen tuotto Alhaiset työstönopeudet Sovellukset ei hyvin tunnettuja Toistaiseksi vain vähän toimijoita Menetelmän saatavuus, tunnettavuus ja laitetekniikassa tapahtuvat merkittävät kehitysaskeleet (esim. diodilaserit) lisäävät merkittävästi laserpinnoituksen yleistymistä ja laajempaa hyödyntämistä Laserpintakäsittelymenetelmät Faasimuutoskarkaisu laserilla Pinnan modifiointi/sulautus laserilla Esiasetetun tai esipinnoitetun kerroksen lasersulautus 2-vaiheinen menetelmä esiasetettu kerros jauhetta (ilman tai sideaineen kanssa) termisesti ruiskutettu pinnoite sulautus/seostus Laserpinnoitus jauheella tai langalla 1-vaiheinen menetelmä laser-cladding (laserpinnoitus) koaksiaali/off-axis Hybridimenetelmät pinnan puhdistus (Protal) + terminen ruiskutus laseravusteinen terminen ruiskutus Induktioavusteinen laserpinnoitus Kuumalanka/hybridi-laserpinnoitus 3

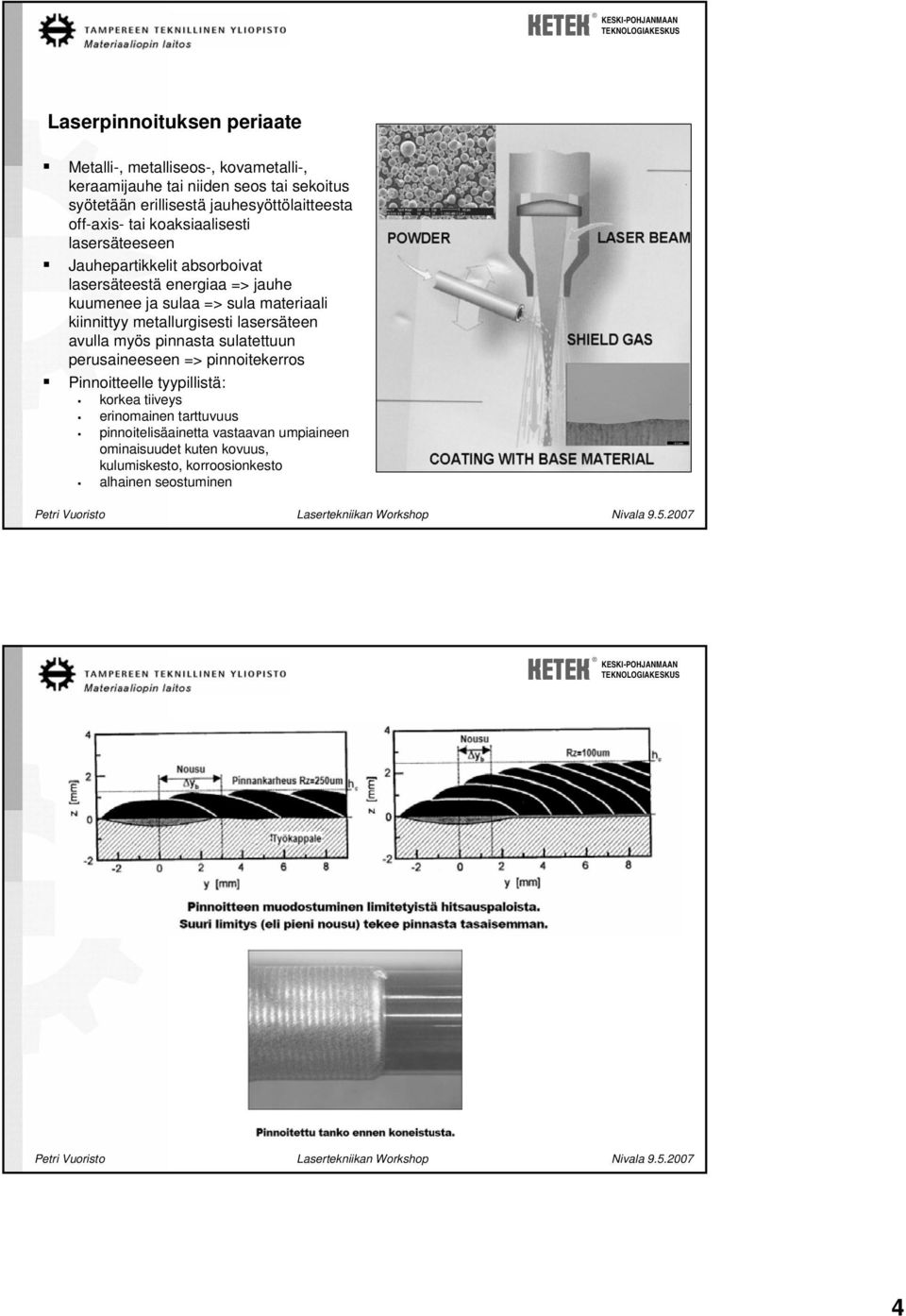

4 Laserpinnoituksen periaate Metalli-, metalliseos-, kovametalli-, keraamijauhe tai niiden seos tai sekoitus syötetään erillisestä jauhesyöttölaitteesta off-axis- tai koaksiaalisesti lasersäteeseen Jauhepartikkelit absorboivat lasersäteestä energiaa => jauhe kuumenee ja sulaa => sula materiaali kiinnittyy metallurgisesti lasersäteen avulla myös pinnasta sulatettuun perusaineeseen => pinnoitekerros Pinnoitteelle tyypillistä: korkea tiiveys erinomainen tarttuvuus pinnoitelisäainetta vastaavan umpiaineen ominaisuudet kuten kovuus, kulumiskesto, korroosionkesto alhainen seostuminen 4

5 Teollista laserpinnoitusta Kokkola LCC Oy - Kokkola 5

6 6

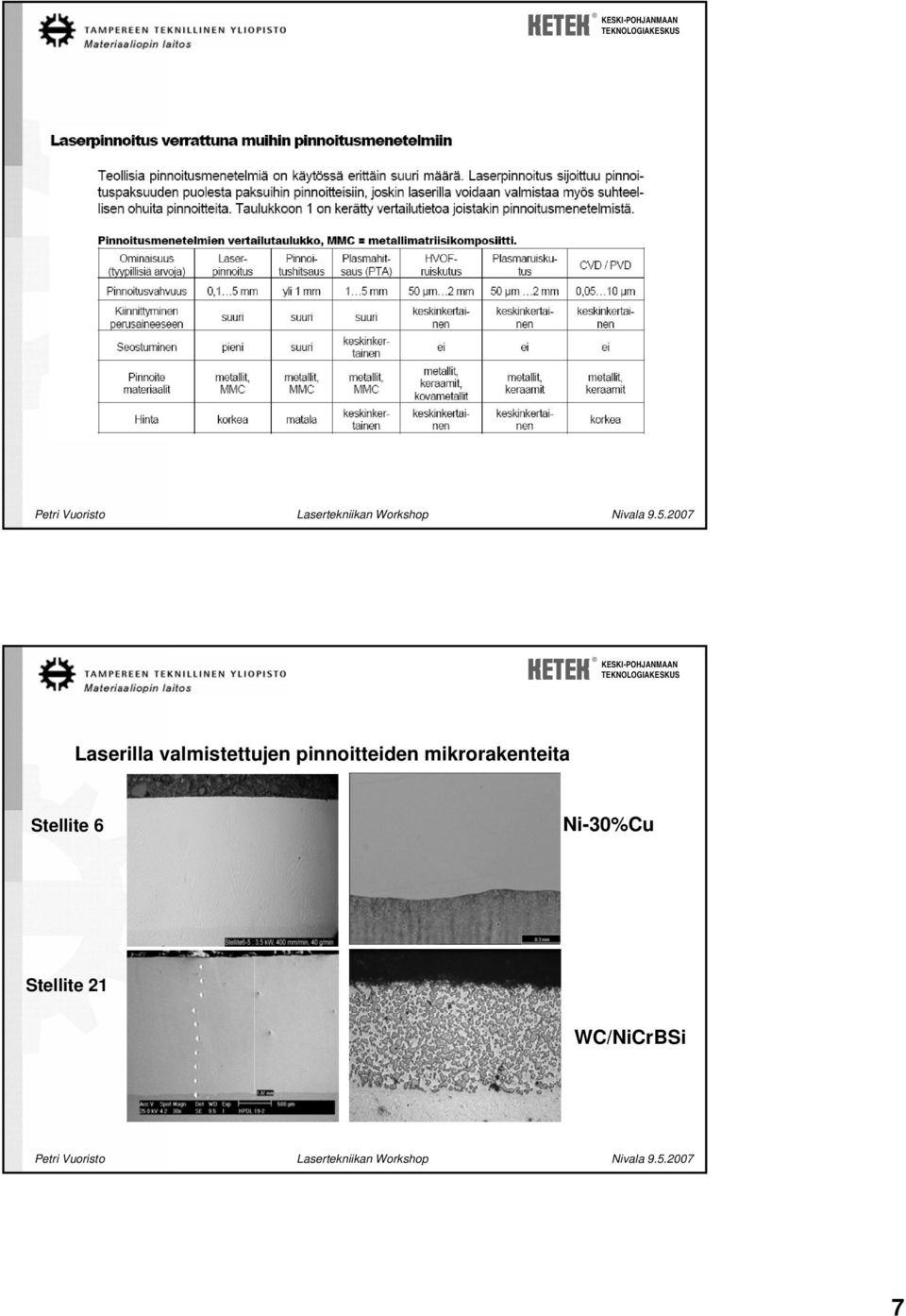

7 Laserilla valmistettujen pinnoitteiden mikrorakenteita Stellite 6 Ni-30%Cu Stellite 21 WC/NiCrBSi 7

8 Laserpinnoitteilla tavoiteltavia ominaisuuksia Korjaus/täyttö Kulumiskestävyys abraasio, eroosio, hankaus Korroosiokuluminen Märkäkorroosionkestävyys (kloridit, hapot, emäkset, jne.) Kuumakorroosionkestävyys (sulasuolat, hapettuminen) Liukuominaisuudet 8

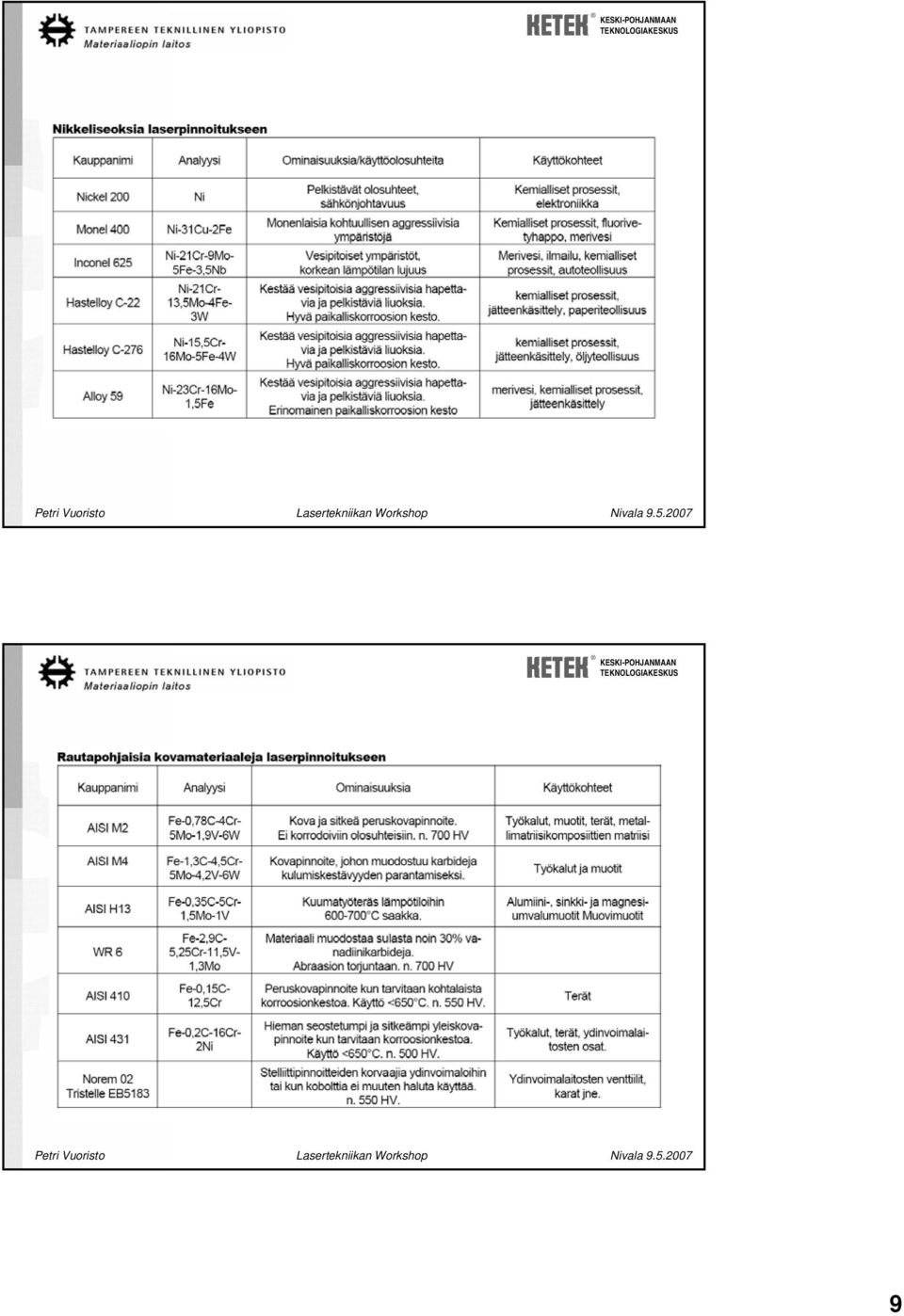

9 9

10 10

11 Abrasiivinen kuluminen Huom! 1000 Painohäviö (mg) St 6 St 12 St 1 WR 10 Ni-hard 16C - WC (70/30 til.%) WR 6 TiC - St6 (50/50 p.%) 11

12 HVOF vs. Laser Inconel 625 korroosiotestin jälkeen (3.5% NaCl) Laserpinnoitteen korroosiokesto vs. umpiaine, HVOF-pinnoite ja perusaine Potential vs. Ag/AgCl (mv) Steel Fe 37 Wrought IN-625 alloy HVOF IN-625 Laser IN Time /h) 12

13 Laserpinnoittettuja komponentteja - 1 Pakoventtiili Kartongin ohjaustela Lävistystyökalu Suutin 13

14 Laserpinnoittettuja komponentteja - 2 Kattilaputki Nokka-akseli Kuviointitela Syöttöruuvi Turbiinisiipi Laserpinnoittettuja komponentteja

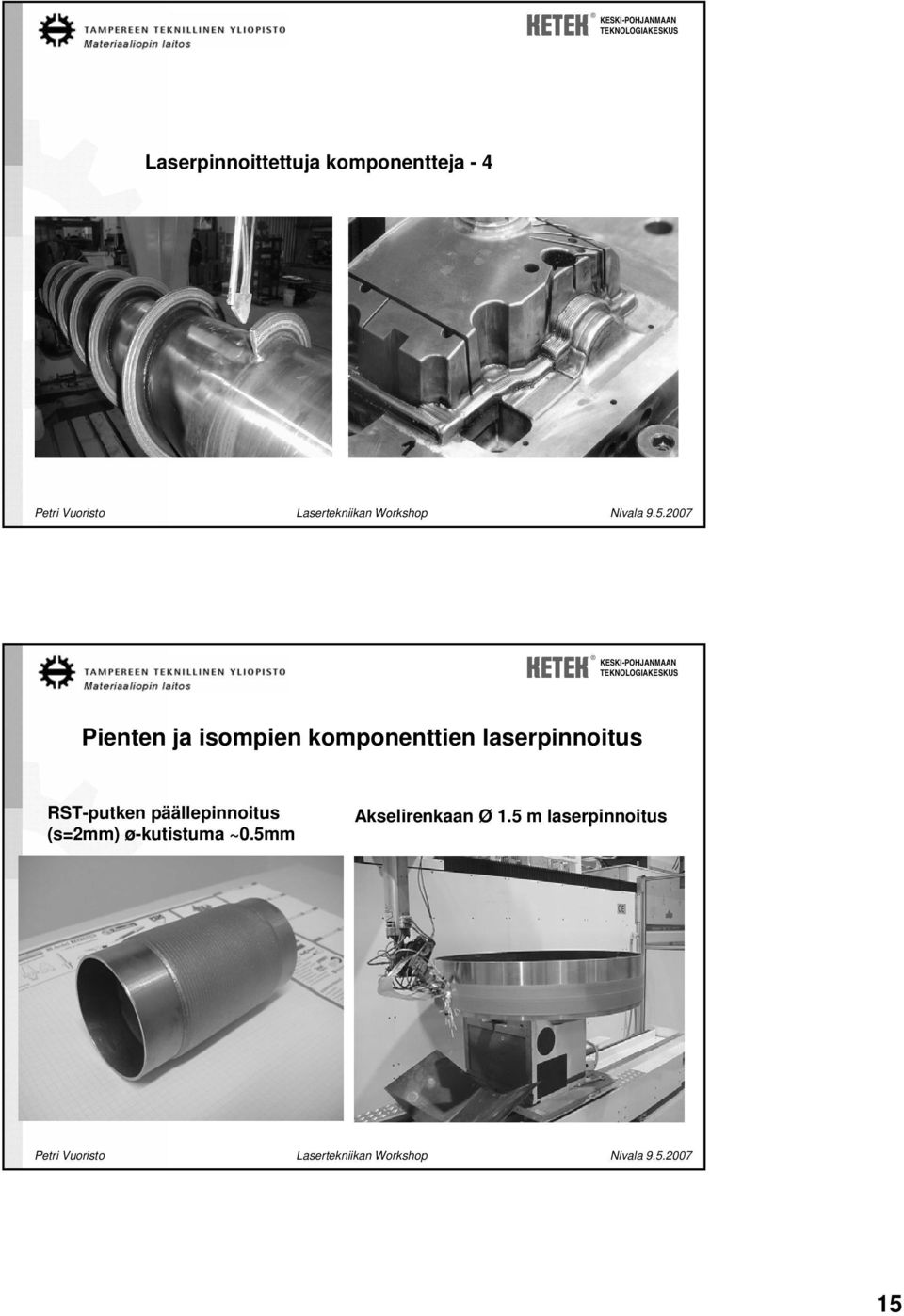

15 Laserpinnoittettuja komponentteja - 4 Pienten ja isompien komponenttien laserpinnoitus RST-putken päällepinnoitus (s=2mm) ø-kutistuma ~0.5mm Akselirenkaan Ø 1.5 m laserpinnoitus 15

16 Merivesipumpun akselin laserpinnoitus ruiskutuspinnoitteen korvaaminen laserpinnoitteella Korjauspinnoituksen vaiheet: vanhan pinnoitteen poisto ja koneistus alimittaan, laserpinnoitus täyttö- ja pintakerrosjauheella, koneistus lopullisiin mittoihin 16

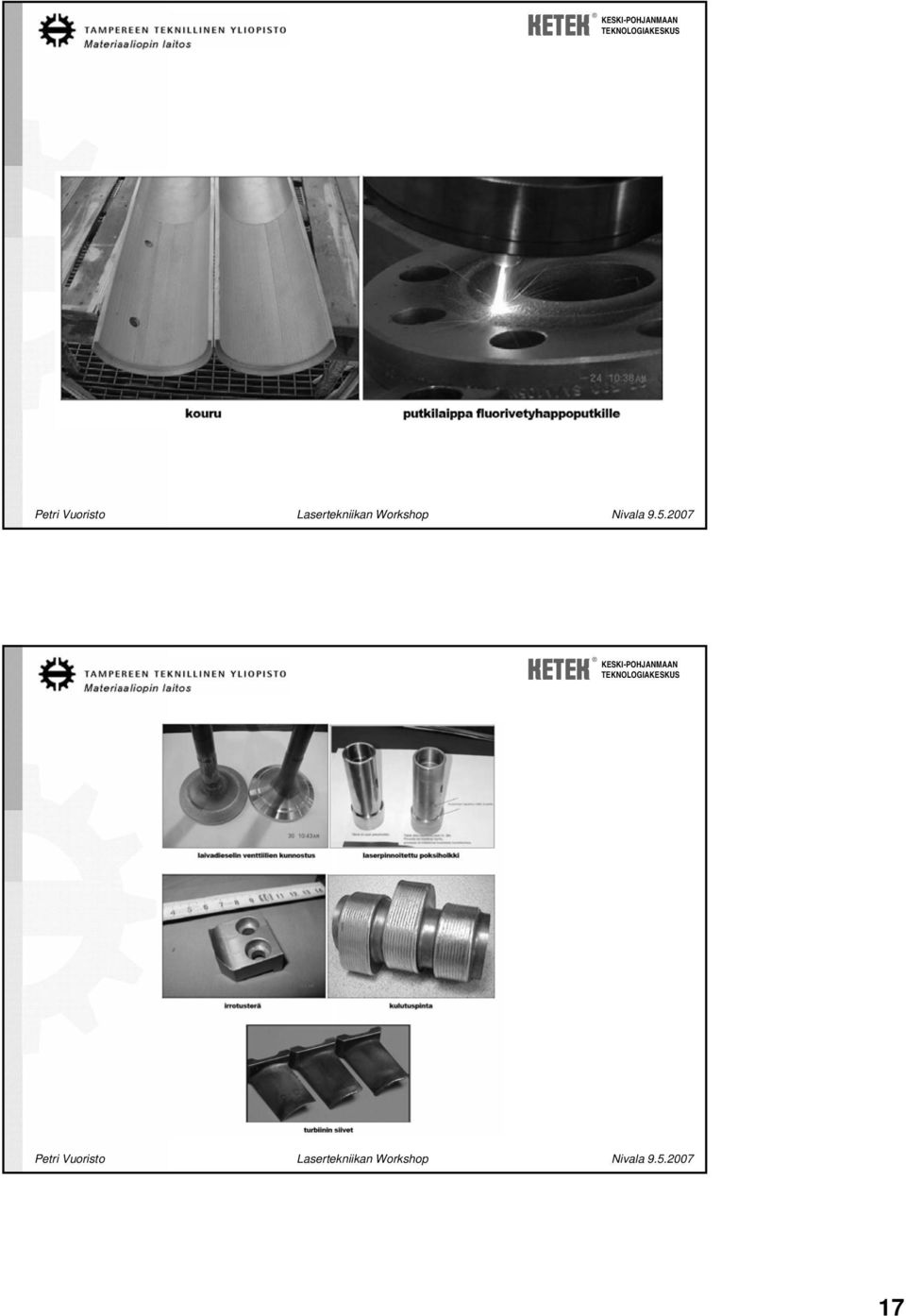

17 17

18 Laser Application Laboratory Laser Competence Centre Finland Laser processes:: Laser coating (off-axis, co-axial) Laser hardening Laser welding Laser cutting Laser equipment: Haas HL 4006D - 4 kw CW Nd-YAG Rofin DL 060H2-6 kw HPDL Robots: Fanuc S kg 5.3 m linear tray KUKA KR125/2 125 kg Turntable/rotation XY-table, Siemens 840D Other equipment: Laser power meter - Nd-YAG, CO 2,HPDL Laser beam analyser - Nd-YAG, CO 2,HPDL Powder feeder Medicoat Duo New lasers: pulsed fiber laser for micromachining (left), fiber-coupled diode laser for polymer welding & soldering (right) 18

19 KETEK s laser workstation Coating welding cutting Rofin DY044 laser power source diode pumped Nd:YAG laser 1064 nm, 4,4 kw 12 mm x mrad 2 (max. 4) fibers Control panel Computer control Component handling Laserline DioScan 150 Diode laser 150 W Polymer welding 19

Laserpinnoitus katsaus tutkimusryhmä LaserCo:n toimintaan

Laserpinnoitus katsaus tutkimusryhmä LaserCo:n toimintaan Laserpinnoitus katsaus tutkimusryhmä LaserCo:n toimintaan J. Tuominen (TkT) Tampereen teknillinen yliopisto, Materiaaliopin laitos TTY Kokkolan yksikkö Korpintie 8 (Innogate) 67100 Kokkola Trilaser 2009-2013

Lisätiedot

Työkalujen Laserkorjauspinnoitus

Työkalujen Laserkorjauspinnoitus Työkalujen Laserkorjauspinnoitus Laser Workshop 2008, Nivala Markku Keskitalo Oulun yliopiston Oulun Eteläisen instituutin elektroniikan mekaniikan ja metallin tutkimusryhmä Työkalujen laserpinnoitus Kuluneiden

Lisätiedot

LaserTec Parempaa listoituslaatua laserteknologian avulla

LaserTec Parempaa listoituslaatua laserteknologian avulla LaserTec Parempaa listoituslaatua laserteknologian avulla Sebastian Tamminen Projecta Oy Listoitus LaserTec teknologialla 1. Liimattava pinta sulatetaan lasertecillä juuri ennen listan ja työkappaleen

Lisätiedot

Prof. Petri Vuoristo

Prof. Petri Vuoristo Terminen ruiskutus Suomessa Prof. Petri Vuoristo Tampere teknillinen yliopisto Materiaaliopin laitos / Pinnoitustekniikka Yleistä Suomessa / terminen ruiskutus Toiminta i selkeästi laajinta Suomessa kaikista

Lisätiedot

Metallin lisäävän valmistuksen näkymiä

Metallin lisäävän valmistuksen näkymiä Metallin lisäävän valmistuksen näkymiä Esityksen sisältö 3D-tulostuksesta yleisesti Yleinen käsitys 3D-tulostuksesta: 3D-tulostus on helppoa ja hauskaa Voidaan tulostaa mitä tahansa muotoja 3D-mallin pohjalta

Lisätiedot

Lasertekniikan mahdollisuudet uusien materiaalien ja rakenteiden valmistamisessa

Lasertekniikan mahdollisuudet uusien materiaalien ja rakenteiden valmistamisessa Lasertekniikan mahdollisuudet uusien materiaalien ja rakenteiden valmistamisessa Jari Tuominen Tampereen teknillinen yliopisto Materiaaliopinlaitos Laser Application Laboratory Esityksen sisältö: Laseravusteiset

Lisätiedot

J O H D A N T O... E 1. 2

J O H D A N T O... E 1. 2 Ruiskutuspulverit J O H D A N T O.......................................... E. 2 H Ö G A N Ä S r u i s k u t u s j a u h e e t................. E. 3 W O K A r u i s k u t u s j a u h e e t......................

Lisätiedot

Pinnoitustekniikka tänään ja tulevaisuudessa

Pinnoitustekniikka tänään ja tulevaisuudessa Pinnoitustekniikka tänään ja tulevaisuudessa - katsaus alan tutkimustoimintaan ja teolliseen hyödynnettävyyteen Prof. Petri Vuoristo Tampereen teknillinen yliopisto Materiaaliopin laitos / Pinnoitustekniikka

Lisätiedot

Nanopinnoitetutkimus Suomessa - päivän teemaan sopivia poimintoja

Nanopinnoitetutkimus Suomessa - päivän teemaan sopivia poimintoja Nanopinnoitetutkimus Suomessa - päivän teemaan sopivia poimintoja Nanopinnoitteita koneenrakentajille Tampere 8.4.2010 Juha Kauppinen, Miktech Oy Mikkelin seudun Osaamiskeskus, Nanoteknologian klusteri

Lisätiedot

Laser cladding applications and development trends

Laser cladding applications and development trends Laser cladding applications and development trends J. Tuominen, Dr. Tech Tampere University of Technology, Department of Materials Science TUT Kokkola Unit Korpintie 8 (Innogate Innogate) 67100 Kokkola

Lisätiedot

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta 1 (6) Työkaluteräksen kriittiset ominaisuudet Ohjeanalyysi % Toimitustila C 1,4 Si 0,4 Mn 0,4 Cr 4,7 Mo 3,5 pehmeäksihehkutettu noin 230 HB V 3,7 Työkalun suorituskyvyn kannalta käyttökohteeseen soveltuva

Lisätiedot

Terminen ruiskutus menetelmät, pinnoitteet ja teolliset sovellukset Tommi Varis ja Petri Vuoristo, TTY

Terminen ruiskutus menetelmät, pinnoitteet ja teolliset sovellukset Tommi Varis ja Petri Vuoristo, TTY 15.6.2015 S. 1 Terminen ruiskutus menetelmät, pinnoitteet ja teolliset sovellukset Tommi Varis ja Petri Vuoristo, TTY 1. Yleistä Termisellä ruiskutuksella (SFS-EN 657) tarkoitetaan sellaisia pinnoitusprosesseja,

Lisätiedot

UDDEHOLM UNIMAX 1 (5) Yleistä. Käyttökohteet. Mekaaniset ominaisuudet. Ominaisuudet. Fysikaaliset ominaisuudet

UDDEHOLM UNIMAX 1 (5) Yleistä. Käyttökohteet. Mekaaniset ominaisuudet. Ominaisuudet. Fysikaaliset ominaisuudet 1 (5) Yleistä Uddeholm Unimax on kromi/molybdeeni/vanadiini - seosteinen muovimuottiteräs, jonka ominaisuuksia ovat: erinomainen sitkeys kaikissa suunnissa hyvä kulumiskestävyys hyvä mitanpitävyys lämpökäsittelyssä

Lisätiedot

Laserhitsauksen työturvallisuus

Laserhitsauksen työturvallisuus Laserhitsauksen työturvallisuus 4.11. Satelliittiseminaari Joonas Pekkarinen, TkT LUT Laser Turku Lasertyöstön riskit Lasersäde, silmät ja kudokset Korkeajännitteiset piirit Työstössä vapautuvat aineet:

Lisätiedot

Ekodesign - kestävät materiaali- ja valmistuskonseptit

Ekodesign - kestävät materiaali- ja valmistuskonseptit Ekodesign - kestävät materiaali- ja valmistuskonseptit Lehdistötilaisuus 29.8.2012 Professori, tekn.tri Erja Turunen Tutkimusjohtaja, sovelletut materiaalit Strateginen tutkimus, VTT 2 Kierrätyksen rooli

Lisätiedot

MIILUX KULUTUSTERÄSTUOTTEET JA PALVELUT. - Kovaa reunasta reunaan ja pinnasta pohjaan -

MIILUX KULUTUSTERÄSTUOTTEET JA PALVELUT. - Kovaa reunasta reunaan ja pinnasta pohjaan - MIILUX KULUTUSTERÄSTUOTTEET JA PALVELUT - Kovaa reunasta reunaan ja pinnasta pohjaan - kulutusteräkset Miilux kulutusterästen käyttökohteita ovat kaikki kohteet, joissa teräkseltä vaaditaan hyvää kulumiskestävyyttä

Lisätiedot

LASER APPLICATION LAL LABORATORY

LASER APPLICATION LAL LABORATORY LASER APPLICATION LAL LABORATORY Lasertyöstön Oppimisympäristö http://pe.tut.fi/lal/esr LASERLEIKKAUS Perusteet periaate prosessit ominaispiirteet sovellusesimerkkejä Laserleikkaus Seuraavassa esitetään

Lisätiedot

FORD RANGER _Ranger_2015.5_COVER_V2.indd /08/ :39:54

FORD RANGER _Ranger_2015.5_COVER_V2.indd /08/ :39:54 FORD RANGER 2 3 4 5 1.8 m3 6 7 8 9 10 11 3 7 8 5 1 2 4 6 9 10 12 13 3500kg 14 15 16 17 18 19 20 21 22 23 24 25 26 28 28 29 29 30 [Nm] 475 450 425 400 375 [kw] [PS] 180 245 165 224 150 204 135 184 31 350

Lisätiedot

Laser cladding with high power a review of the Trilaser project

Laser cladding with high power a review of the Trilaser project Laser cladding with high power a review of the Trilaser project J. Tuominen (Dr. Tech) Tampere University of Technology, Department of Materials Science TUT Kokkola Unit Korpintie 8 (Innogate) 67100 Kokkola

Lisätiedot

Alumiinirakenteiden kulumiskestävyyden parantaminen laserpintakäsittelyillä

Alumiinirakenteiden kulumiskestävyyden parantaminen laserpintakäsittelyillä LAPPEENRANNAN TEKNILLINEN YLIOPISTO Konetekniikan osasto Alumiinirakenteiden kulumiskestävyyden parantaminen laserpintakäsittelyillä Diplomityön aihe on hyväksytty konetekniikan osaston osastoneuvostossa

Lisätiedot

Metallipinnoitus pinnoitusmenetelmien mahdollisuudet ainetta lisäävässä valmistuksessa

Metallipinnoitus pinnoitusmenetelmien mahdollisuudet ainetta lisäävässä valmistuksessa Metallipinnoitus pinnoitusmenetelmien mahdollisuudet ainetta lisäävässä valmistuksessa J. Tuominen Tampereen teknillinen yliopisto Materiaaliopin laitos Laser Application Laboratory Sisältö Yleistä pinnoitusmenetelmistä

Lisätiedot

Laserhitsausta Koneteknologiakeskuksessa

Laserhitsausta Koneteknologiakeskuksessa 60-VUOTISJUHLASEMINAARI Laserhitsausta Koneteknologiakeskuksessa IWE Timo Kankala 7.11.2013 Turku Koneteknologiakeskus Turku Oy Moderni teknologiateollisuuden yritysten tarpeita vastaava oppimis- ja kehittämisympäristö,

Lisätiedot

Välkky työpaja 2: Liiketoimintaa 3D-tulostuksella Tilaisuuden avaus

Välkky työpaja 2: Liiketoimintaa 3D-tulostuksella Tilaisuuden avaus SO STANDARDI TULOSSA 2017 työpaja 2: Liiketoimintaa 3D-tulostuksella Tilaisuuden avaus Mika Haapalainen Liiketoimintaa 3D-tulostuksella Aika Tapahtuma 8.30-9.00 Kahvitarjoilu 9.00-9.15 Tilaisuuden avaus

Lisätiedot

1 2 3 4 5 A B 6 7 8 9 [Nm] 370 350 330 310 290 270 [kw] [PS] 110 150 100 136 90 122 80 109 250 230 210 190 70 60 50 95 82 68 170 150 40 54 130 110 90 140 PS 125 PS 100 PS 30 20 41 27 70 1000 1500 2000

Lisätiedot

1 2 3 4 5 7 9 A B 10 11 12 13 14 15 16 17 [Nm] 370 350 330 310 290 270 250 230 210 190 170 150 130 110 90 140 PS 125 PS 100 PS 70 1000 1500 2000 2500 3000 3500 4000 RPM [kw] [PS] 110 150 100 136 90 122

Lisätiedot

1 2 3 4 5 6 7 A B 8 9 10 11 [Nm] 370 350 330 [kw] [PS] 110 150 100 136 310 90 122 290 270 80 109 250 70 95 230 210 60 82 190 50 68 170 150 40 54 130 110 90 140 PS 125 PS 100 PS 30 20 41 27 70 1000 1500

Lisätiedot

Konetekniikan koulutusohjelman opintojaksomuutokset

Konetekniikan koulutusohjelman opintojaksomuutokset Konetekniikan koulutusohjelman opintojaksomuutokset 2016-2017 UUDET OPINTOJAKSOT: BK10A3800 Principles of Industrial Manufacturing Processes BK10A3900 Reliability Based Machine Element Design BK10A4000

Lisätiedot

METALLITULOSTUS 3D INVEST JA 3D BOOSTI - HANKKEET

METALLITULOSTUS 3D INVEST JA 3D BOOSTI - HANKKEET METALLITULOSTUS 3D INVEST JA 3D BOOSTI - HANKKEET 8.2.2017 3D INVEST JA 3D BOOSTI - HANKKEET Tampereen teknillinen yliopisto (TTY), Tampereen ammattikorkeakoulu (TAMK) SASKY koulutuskuntayhtymän (SASKY)

Lisätiedot

LaserWorkShop 2006 OULUN ETELÄISEN INSTITUUTTI

LaserWorkShop 2006 OULUN ETELÄISEN INSTITUUTTI LaserWorkShop 2006 OULUN Lasertyöst stö elektroniikan mekaniikan tuotannossa 03.04.2006 1 KAM 3D-Lasersolu Trumpf Yb:Yag Disk-laser -Hitsausoptiikka -Leikkausoptiikka (-Pinnoitusoptiikka) Motoman robotti

Lisätiedot

Metallipinnoitus pinnoitusmenetelmien mahdollisuudet ainetta lisäävässä valmistuksessa

Metallipinnoitus pinnoitusmenetelmien mahdollisuudet ainetta lisäävässä valmistuksessa Metallipinnoitus pinnoitusmenetelmien mahdollisuudet ainetta lisäävässä valmistuksessa J. Tuominen 1, J. Vihinen 2 Tampereen teknillinen yliopisto, Tampere Materiaaliopin laitos Kone- ja tuotantotekniikan

Lisätiedot

Corthal, Thaloy ja Stellite

Corthal, Thaloy ja Stellite Corthal, Thaloy ja Stellite KOVAHITSAUSTÄYTELANGAT KORJAUS JA KUNNOSSAPIDON AMMATTILAISILLE SOMOTEC Oy Tototie 2 70420 KUOPIO puh. 0207 969 240 fax. 0207 969 249 email: somotec@somotec.fi internet: www.somotec.fi

Lisätiedot

Tulevaisuuden tehdas 2020 Petri Laakso, Senior Scientist

Tulevaisuuden tehdas 2020 Petri Laakso, Senior Scientist TEKNOLOGIAN TUTKIMUSKESKUS VTT OY Tulevaisuuden tehdas 2020 Petri Laakso, Senior Scientist Global Factory Tulevaisuuden tehdas on toimiva ja kilpailukykyinen yritysverkosto, jolla on toimintoja niin halvan

Lisätiedot

LaserWorkShop 2006. ProMetal. Ohutlevytuotteen lasertyöstö: suunnittelu ja sovellukset 03.04.2006 Jari Tirkkonen

LaserWorkShop 2006. ProMetal. Ohutlevytuotteen lasertyöstö: suunnittelu ja sovellukset 03.04.2006 Jari Tirkkonen LaserWorkShop 2006 ProMetal Ohutlevytuotteen lasertyöstö: suunnittelu ja sovellukset 03.04.2006 Jari Tirkkonen ProMetal -projekti Hankkeen tarkoitus: Metallituoteteollisuuden kehityksen edistäminen ja

Lisätiedot

KILT Oy Kauhakorvenkatu 52, Tampere puh. +358 20 785 1515 fax +358 20 785 1510 ville.hevonkorpi@kilt.fi www.kilt.fi

KILT Oy Kauhakorvenkatu 52, Tampere puh. +358 20 785 1515 fax +358 20 785 1510 ville.hevonkorpi@kilt.fi www.kilt.fi Käsissäsi on lasertyöstöä käsittelevä lyhyt opas, joka on tarkoitettu tueksi laserin soveltamiseen teollisessa tuotannossa. KILT Oy Kauhakorvenkatu 52, Tampere puh. +358 20 785 1515 fax +358 20 785 1510

Lisätiedot

Nanomateriaalit jätteissä. Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy

Nanomateriaalit jätteissä. Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy Nanomateriaalit jätteissä Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy Lujitemuovipäivät 14.11.2013 Teknologiakeskus KETEK Oy Tutkimus ja tuotekehitys Analyysi- ja testauspalvelut Aluekehityspalvelut

Lisätiedot

Kiinteistökokoluokan energiatehokkaat ja luotettavat KAUKO-ilma-vesilämpöpumput

Kiinteistökokoluokan energiatehokkaat ja luotettavat KAUKO-ilma-vesilämpöpumput Kiinteistökokoluokan energiatehokkaat ja luotettavat KAUKO-ilma-vesilämpöpumput KAUKO-kiinteistölämpöpumput täydentävät Kaukomarkkinoiden talotekniikan tarjontaa. Euroopassa valmistetuissa KAUKO-kiinteistölämpöpumpuissa

Lisätiedot

Metallien 3D-tulostus mahdollisuus ja haasteet. LUT School of Energy Systems Konetekniikan osaamisalue Lasertyöstön tutkimusryhmä

Metallien 3D-tulostus mahdollisuus ja haasteet. LUT School of Energy Systems Konetekniikan osaamisalue Lasertyöstön tutkimusryhmä Metallien 3D-tulostus mahdollisuus ja haasteet LUT School of Energy Systems Konetekniikan osaamisalue Lasertyöstön tutkimusryhmä Nämä kalvot on koostettu LUT Laserin (LUT) toimesta lisätietoja: Professori

Lisätiedot

Kulumisalttiiden kohteiden eri pinnoitusmenetelmiä

Kulumisalttiiden kohteiden eri pinnoitusmenetelmiä Kimmo Keltamäki Kulumisalttiiden kohteiden eri pinnoitusmenetelmiä Kirjallisuusselvitys Kemi-Tornion ammattikorkeakoulun julkaisuja Sarja B. Raportit ja selvitykset 2/2013 Kulumisalttiiden kohteiden eri

Lisätiedot

TUOTELUETTELO HARALD PIHL AB S P E C I A L A L L O Y S A N D T I T A N I U M

TUOTELUETTELO HARALD PIHL AB S P E C I A L A L L O Y S A N D T I T A N I U M TUOTELUETTELO HARALD PIHL AB HARALD PIHL AB 1 HARALD PIHL AB, perustettu 1912 EUROOPAN LAAJIN VARASTOVALIKOIMA NIKKELISEOKSIA, TITAANIA JA ERIKOISMETALLISEOKSIA Suomen Myyntikonttori Puh: 019-241 4471

Lisätiedot

Tiukentuneet määräykset

Tiukentuneet määräykset Tiukentuneet määräykset Tiukentuvat ympäristö ja tuoteturvallisuusmääräykset Euroopassa sekä nousevat raaka-ainekustannukset pakottavat Euroopan kemianteollisuutta hakemaan kustannus-säästöjä myös hankintaketjussaan

Lisätiedot

Resurssiviisaus on bisnestä ja huikeita mahdollisuuksia? Kenneth Ekman CrisolteQ Oy April 2013

Resurssiviisaus on bisnestä ja huikeita mahdollisuuksia? Kenneth Ekman CrisolteQ Oy April 2013 Resurssiviisaus on bisnestä ja huikeita mahdollisuuksia? Kenneth Ekman CrisolteQ Oy April 2013 Resurssiviisaus-Sitra Energia Vesi Ruoka Liikenne Jäte Resurssiviisaus-Sitra Jäte Closed Loop B-to-B toimijat

Lisätiedot

Nd-Fe-B magneettien korroosio

Nd-Fe-B magneettien korroosio 1 Nd-Fe-B magneettien korroosio Elisa Isotahdon Magneettiteknologiakeskuksen miniseminaari Pori 24.1.2012 2 Sisältö Projektista Nd-Fe-B magneettien korroosiomekanismi Projektin kokeellinen osuus Mikrorakenteen

Lisätiedot

UDDEHOLM VANADIS 10. Työvälineteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työvälineen suorituskyvyn kannalta

UDDEHOLM VANADIS 10. Työvälineteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työvälineen suorituskyvyn kannalta 1 (6) Työvälineteräksen kriittiset ominaisuudet Työvälineen suorituskyvyn kannalta käyttökohteeseen soveltuva kovuus hyvä kulumiskestävyys hyvä sitkeys estämään työvälineen ennenaikainen rikkoutuminen

Lisätiedot

Rakennesuunnittelu. Materiaali. Kudotut rakenteet. Komposiitit ALM. Functionally graded. Vaahdot

Rakennesuunnittelu. Materiaali. Kudotut rakenteet. Komposiitit ALM. Functionally graded. Vaahdot Komposiitit Komposiitit Useamman materiaalin / materiaaliryhmän yhdistelmä Materiaalin ja rakenteen välimaastossa Matriisi lujite (tai funktionaalisesti valitut materiaalit) Materiaali Rakennesuunnittelu

Lisätiedot

Kiinteistökokoluokan energiatehokkaat ja luotettavat KAUKO-ilma-vesilämpöpumput

Kiinteistökokoluokan energiatehokkaat ja luotettavat KAUKO-ilma-vesilämpöpumput Kiinteistökokoluokan energiatehokkaat ja luotettavat KAUKO-ilma-vesilämpöpumput KAUKO-kiinteistölämpöpumput täydentävät Kaukomarkkinoiden talotekniikan tarjontaa. Euroopassa valmistetuissa KAUKO-kiinteistölämpöpumpuissa

Lisätiedot

Välkky työpaja 1: Tilaisuuden avaus

Välkky työpaja 1: Tilaisuuden avaus SO STANDARDI TULOSSA 2017 työpaja 1: Tilaisuuden avaus Mika Haapalainen Agenda Aika Tapahtuma 9.30-10.00 Kahvitarjoilu 10.00-10.20 Tilaisuuden avaus Erikoistutkija ja -hankkeen projektipäällikkö Mika Haapalainen,

Lisätiedot

UDDEHOLM VANADIS 6. Työkaluteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työkalun suorituskyvyn kannalta

UDDEHOLM VANADIS 6. Työkaluteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työkalun suorituskyvyn kannalta 1 (7) Työkaluteräksen kriittiset ominaisuudet Työkalun suorituskyvyn kannalta käyttökohteeseen soveltuva kovuus hyvä kulumiskestävyys hyvä sitkeys estämään työkalun ennenaikainen rikkoutuminen Hyvä kulumiskestävyys

Lisätiedot

Luonnonkuidusta lujitteeksi. Kumi-instituutin ja TTY:n Luomaprojektin kevätseminaari Päivi Lehtiniemi,TTY

Luonnonkuidusta lujitteeksi. Kumi-instituutin ja TTY:n Luomaprojektin kevätseminaari Päivi Lehtiniemi,TTY Luonnonkuidusta lujitteeksi Kumi-instituutin ja TTY:n Luomaprojektin kevätseminaari 15.5.2013 Päivi Lehtiniemi,TTY Sisällys Eri luonnonkuidut Prosessi pellolta kuiduksi Saatavuus Ominaisuudet lujitteena

Lisätiedot

Funktionaaliset nanopinnoitteet koneenrakennuksessa

Funktionaaliset nanopinnoitteet koneenrakennuksessa 1 Funktionaaliset nanopinnoitteet koneenrakennuksessa Prof. Tapio Mäntylä TTY Materiaaliopin laitos Keraamimateriaalien laboratorio Nanopinnoitteita koneenrakentajille 8.4.2010. Yleisimpien nanotuotteiden

Lisätiedot

DIARC-pintakäsittelyillä uusia ominaisuuksia tuotteisiin

DIARC-pintakäsittelyillä uusia ominaisuuksia tuotteisiin Nanoteknologiaa koneenrakentajille DIARC-pintakäsittelyillä uusia ominaisuuksia tuotteisiin Juha Viuhko 1 kehittää ja valmistaa älykkäitä pintaratkaisuja parantamaan asiakkaiden tuotteiden ja palveluiden

Lisätiedot

Kuva 2. Lankasahauksen periaate.

Kuva 2. Lankasahauksen periaate. Lankasahaus Tampereen teknillinen yliopisto Tuula Höök Lankasahaus perustuu samaan periaatteeseen kuin uppokipinätyöstökin. Kaikissa kipinätyöstömenetelmissä työstötapahtuman peruselementit ovat kipinätyöstöneste,

Lisätiedot

skijännitekojeistot ENERGIAA AURINGOSTA ium Voltage Power Distribution Equipment

skijännitekojeistot ENERGIAA AURINGOSTA ium Voltage Power Distribution Equipment skijännitekojeistot ENERGIAA AURINGOSTA ium Voltage Power Distribution Equipment Ekologinen ja edullinen aurinkosähkö Aurinkosähkö on uusiutuva ja saasteeton energiamuoto, jota on saatavilla kaikkialla

Lisätiedot

UUSIN FREJOTH ACRA SILTATYYPPINEN KONEISTUSKESKUS - TÄYNNÄ UUSIA INNOVATIIVISIA RATKAISUJA NOPEAAN JA RASKAASEEN LASTUAMISEEN &

UUSIN FREJOTH ACRA SILTATYYPPINEN KONEISTUSKESKUS - TÄYNNÄ UUSIA INNOVATIIVISIA RATKAISUJA NOPEAAN JA RASKAASEEN LASTUAMISEEN & NOPEA SILTATYYPPINEN PYSTYKARAINEN KONEISTUSKESKUS UUSIN FREJOTH ACRA SILTATYYPPINEN KONEISTUSKESKUS - TÄYNNÄ UUSIA INNOVATIIVISIA RATKAISUJA NOPEAAN JA RASKAASEEN LASTUAMISEEN & Rensi Finland Oy Yrittäjäntie

Lisätiedot

Telatek on perustettu 1977, jolloin Raahessa aloitettiin huolto- ja kunnossapitopalveluiden tuottaminen. Alkuajoista toiminta on kasvanut ja

Telatek on perustettu 1977, jolloin Raahessa aloitettiin huolto- ja kunnossapitopalveluiden tuottaminen. Alkuajoista toiminta on kasvanut ja Service Telatek Service on pinnoitus- ja kunnossapitotekniikkaan, sekä laite- ja koneasennuksiin erikoistunut yritys. Telatek Service kuuluu Telatek Groupiin. Telatek on perustettu 1977, jolloin Raahessa

Lisätiedot

TEOLLISUUSPINNOITTEET

TEOLLISUUSPINNOITTEET TEOLLISUUSPINNOITTEET VRS-POLYDRIVE 95 65 ShA 10 25 mm, Tummansininen 90 kaikki kuivat vetotelapositiot VRS-POLYDRIVE on kulutusta erittäin hyvin kestävä polyuretaanipinnoite kaikkiin kuiviin vetotelapositioihin.

Lisätiedot

Nanoaineet jätteiden prosessoinnissa Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy

Nanoaineet jätteiden prosessoinnissa Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy Nanoaineet jätteiden prosessoinnissa Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy valtakunnalliset Jätehuoltopäivät 9.-10.10.13 Teknologiakeskus KETEK Oy Tutkimus ja tuotekehitys Analyysi- ja testauspalvelut

Lisätiedot

Matalaemissiivinen ja tutkasäteitä absorboiva hybridimaali- HYBRIDPAINT. MATINE vuosiseminaari 17.11.2011 Pertti Lintunen, VTT

Matalaemissiivinen ja tutkasäteitä absorboiva hybridimaali- HYBRIDPAINT. MATINE vuosiseminaari 17.11.2011 Pertti Lintunen, VTT Matalaemissiivinen ja tutkasäteitä absorboiva hybridimaali- HYBRIDPAINT MATINE vuosiseminaari 17.11.2011 Pertti Lintunen, VTT 2 Tutkimusryhmän jäsenet ja hankkeen koko Tutkijat jotka mukana VTTltä: Erikoistutkija

Lisätiedot

Pehmeä magneettiset materiaalit

Pehmeä magneettiset materiaalit Pehmeä magneettiset materiaalit Timo Santa-Nokki Pehmeä magneettiset materiaalit Johdanto Mittaukset Materiaalit Rauta-pii seokset Rauta-nikkeli seokset Rauta-koboltti seokset Amorfiset materiaalit Nanomateriaalit

Lisätiedot

Laser- ja hybridihitsauksen käyttökohteet. TAKEOFF! -seminaari Savonia-ammattikorkeakoulu, Kuopio, 21.5.2015 Ilkka Lappalainen, Ionix Oy

Laser- ja hybridihitsauksen käyttökohteet. TAKEOFF! -seminaari Savonia-ammattikorkeakoulu, Kuopio, 21.5.2015 Ilkka Lappalainen, Ionix Oy Laser- ja hybridihitsauksen käyttökohteet TAKEOFF! -seminaari Savonia-ammattikorkeakoulu, Kuopio, 21.5.2015 Ilkka Lappalainen, Ionix Oy LASER- JA HYBRIDIHITSAUKSEN KÄYTTÖKOHTEET Sisältö 1. Työstölaserin

Lisätiedot

Laser-kuumennus. Janne Komi 0336621. Petteri Mustonen 0371444

Laser-kuumennus. Janne Komi 0336621. Petteri Mustonen 0371444 Laser-kuumennus Janne Komi 0336621 Petteri Mustonen 0371444 2 SISÄLLYS 1. 2. 3. Johdanto... 3 Laser... 3 Sovelluskohteita... 4 3.1 Laserhitsaus... 5 3.2 Laserleikkaus... 6 3.3 Kirurgia... 7 3.4 Sotilaskäyttö...

Lisätiedot

Pyöröteräleikkurit Round knife cutters

Pyöröteräleikkurit Round knife cutters Pyöröteräleikkurit Round knife cutters EH-USM - 240V 260W - terän / blade's Ø 110 mm - 4-kaariterä / 4-bow blade - terän nopeus / blade speed 950 rpm - leikkuunopeus / cutting speed 328 m/min - leikkuukorkeus

Lisätiedot

Nestepisaran höyrystymistutkimus I vaihe

Nestepisaran höyrystymistutkimus I vaihe Nestepisaran höyrystymistutkimus A. Peltola, ampereen teknillinen yliopisto, 14.1.2010 Dipoli, Otaniemi, Espoo (U) NESEPISARAN HÖYRYSYMISUKIMUS HAC FLAME Sisältö: Päämäärä Lähtötilanne Koereaktori Höyrystymislämpötila

Lisätiedot

PURISTIN www.vaahtogroup.fi

PURISTIN www.vaahtogroup.fi PURISTIN VRS-GUIDE 0 3 P&J 5-10 mm Tummanharmaa 85 Metalli- tai hiilipohjainen polymeerikaavin paperin- ja huovanjohtotelat VRS-GUIDE on erittäin hyvän kulutuksenkestävyyden ja kaavaroitavuuden ansiosta

Lisätiedot

KOVAJUOTTEET 2009. Somotec Oy. fosforikupari. hopea. messinki. alumiini. juoksutteet. www.somotec.fi

KOVAJUOTTEET 2009. Somotec Oy. fosforikupari. hopea. messinki. alumiini. juoksutteet. www.somotec.fi KOVAJUOTTEET 2009 fosforikupari hopea messinki alumiini juoksutteet Somotec Oy www.somotec.fi SISÄLLYSLUETTELO FOSFORIKUPARIJUOTTEET Phospraz AG 20 Ag 2% (EN 1044: CP105 ). 3 Phospraz AG 50 Ag 5% (EN 1044:

Lisätiedot

J O H D A N T O... B 1. 2

J O H D A N T O... B 1. 2 J O H D A N T O.......................................... B 1. 2 I M P O W E L D j a V A U T I D k o v a h i t s a u s p u i k o t............................ B 1. 7 C O R O D U R, V A U T I D J A D W

Lisätiedot

Tutkija Heidi Piili, TkT Lappeenrannan teknillinen yliopisto (LUT) Lasertyöstön laboratorio (LUT Laser) Rysä 2013, 8.10.

Tutkija Heidi Piili, TkT Lappeenrannan teknillinen yliopisto (LUT) Lasertyöstön laboratorio (LUT Laser) Rysä 2013, 8.10. Lasertekniikan käyttö ja mahdollisuudet muotoilussa Tutkija Heidi Piili, TkT Lappeenrannan teknillinen yliopisto (LUT) Lasertyöstön laboratorio (LUT Laser) Rysä 2013, 8.10.2013, Rauma LUT Laser Lappeenrannan

Lisätiedot

Pinnoitteet teollisuudelle

Pinnoitteet teollisuudelle Pinnoitteet teollisuudelle ATV Teollisuuspalvelu Oy Yrityksemme toiminta-ajatus on parantaa asiakkaiden tuottavuutta tarjoamalla laadukkaita pinnoitteita, joilla likaantuminen, kuluminen ja korroosio saadaan

Lisätiedot

JET-Power, ALU-Power ja D-Power HM-jyrsimet

JET-Power, ALU-Power ja D-Power HM-jyrsimet JET-Power, ALU-Power ja -Power HM-jyrsimet JET-Power. Erikoisjyrsin ruostumattomille teräksille (alle HRc 45) ALU-Power. Erikoisjyrsin alumiinille ja kupariseoksille. -Power. Erikoisjyrsin grafiittia varten.

Lisätiedot

SISÄLLYSLUETTELO. Poranterät pikateräksestä ja kovametallista 2-42. Kierretapit 51-77. Jyrsinterät pikateräksestä 78-102

SISÄLLYSLUETTELO. Poranterät pikateräksestä ja kovametallista 2-42. Kierretapit 51-77. Jyrsinterät pikateräksestä 78-102 SISÄLLYSLUETTELO Poranterät pikateräksestä ja kovametallista 2-42 Kierretapit 51-77 Jyrsinterät pikateräksestä 78-102 Tank-Power jyrsinterät 103-116 K2 HM-jyrsimet 162-178 X-Power ja V7 HM-jyrsimet 117-161

Lisätiedot

MEHRER -Öljyvapaat kompressorit paineilmalle ja kaasuille

MEHRER -Öljyvapaat kompressorit paineilmalle ja kaasuille MEHRER -Öljyvapaat kompressorit paineilmalle ja kaasuille Öljyvapaa paineilma 100% öljyvapaata paineilmaa Puhdas ja ehdottoman öljytön paineilma on elintärkeä käyttöhyödyke sairaaloiden ja terveyskeskusten

Lisätiedot

Yrityksen tuotantotiloina on vuonna 2007 valmistunut, lähes 1000m² teollisuushalli, joka sijaitsee KAIRAKATU 6:ssa.

Yrityksen tuotantotiloina on vuonna 2007 valmistunut, lähes 1000m² teollisuushalli, joka sijaitsee KAIRAKATU 6:ssa. TEXpro Oy TEXpro Oy on Raumalla toimiva teknisten kuitutuotteiden maahantuoja ja jatkojalostava yritys. Yrityksen asiakaskuntaa on pääasiassa kotimainen teollisuus. Yrityksen tuotantotiloina on vuonna

Lisätiedot

Materiaaliryhmien taksonomia

Materiaaliryhmien taksonomia Komposiitit Komposiitit Useamman materiaalin / materiaaliryhmän yhdistelmä Materiaalin ja rakenteen välimaastossa Matriisi lujite (tai funktionaalisesti valitut materiaalit) Materiaaliryhmien taksonomia

Lisätiedot

LPK / Oulun yliopisto

LPK / Oulun yliopisto 1 Coal Raahe Works Production Flow Limestone Plate rolling Direct quenching and Marking Normalising furnace Lime kilns Pusher type slab reheating furnaces Plate mill Pre-leveller accelerated cooling Hot

Lisätiedot

KUIVATUSOSA www.vaahtogroup.fi

KUIVATUSOSA www.vaahtogroup.fi KUIVATUSOSA VRS-GUIDE Paksuus: 0 3 P&J 5-10 mm Tummanharmaa Maksimi lämmönkesto: 85 Metalli- tai hiilikuitukomposiittiterä paperin- ja kuivatushuovanjohtotelat VRS-GUIDE on taloudellinen pinnoitevaihtoehto

Lisätiedot

UDDEHOLM MIRRAX ESR 1 (5) Yleistä. Ominaisuudet. Käyttökohteet. Fysikaaliset ominaisuudet. Vetolujuus huoneenlämpötilassa.

UDDEHOLM MIRRAX ESR 1 (5) Yleistä. Ominaisuudet. Käyttökohteet. Fysikaaliset ominaisuudet. Vetolujuus huoneenlämpötilassa. 1 (5) Yleistä Muovimuotteihin kohdistuu yhä suurempia vaati muksia. Niinpä muotteihin käytettyjen terästen on samanaikaisesti oltava sitkeitä, korroosionkestäviä ja suureltakin poikkileikkaukselta tasaisesti

Lisätiedot

Tuoteluettelo 2013 - Aurinkosähköpaketit ja komponentit

Tuoteluettelo 2013 - Aurinkosähköpaketit ja komponentit Tuoteluettelo 2013 - Aurinkosähköpaketit ja komponentit Tuotteet aurinkosähköasennuksiin Energiatehokkuusvaatimusten tiukentuessa ja energian hinnannousun johdosta aurinkosähköjärjestelmien kysyntä on

Lisätiedot

Metallien 3D-tulostus Tilanne ja kehitysnäkymät Itä-Suomen Teollisuusfoorumi Joensuu,

Metallien 3D-tulostus Tilanne ja kehitysnäkymät Itä-Suomen Teollisuusfoorumi Joensuu, Metallien 3D-tulostus Tilanne ja kehitysnäkymät Itä-Suomen Teollisuusfoorumi Joensuu, 11.5.2016 Tuomas Purtonen tuomas@layermetal.fi 050 535 1560 Sisältö Metallien 3D-tulostus Tulostuslaitteet ja tulostuksen

Lisätiedot

Vaativa digitaalinen valmistus ekosysteemin lisäarvon tuottajana, Välkky

Vaativa digitaalinen valmistus ekosysteemin lisäarvon tuottajana, Välkky Vaativa digitaalinen valmistus ekosysteemin lisäarvon tuottajana, Välkky Tuotteen ja tuotteiston suunnittelun mahdollisuudet lisäävässä valmistuksessa Timo Lehtonen, Tero Juuti, Jorma Vihinen Sisältö 1.

Lisätiedot

LÄMPÖLEVYJEN PINNOITUS TERMISELLÄ RUISKUTUKSELLA COATING HOT PLATEN BY THERMAL SPRAY TECHNOLOGY

LÄMPÖLEVYJEN PINNOITUS TERMISELLÄ RUISKUTUKSELLA COATING HOT PLATEN BY THERMAL SPRAY TECHNOLOGY LAPPEENRANNAN TEKNILLINEN YLIOPISTO Teknillinen tiedekunta Konetekniikan koulutusohjelma BK10A0400 Kandidaatintyö ja seminaari LÄMPÖLEVYJEN PINNOITUS TERMISELLÄ RUISKUTUKSELLA COATING HOT PLATEN BY THERMAL

Lisätiedot

FordRanger 1 0 965237 2 3 4 5 7 6 143 PS 156 PS RPM 1000 1500 2000 2500 3000 3500 100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400 0 120 110 100 90 80 70 60 50 40 30 20 10 [Nm] [kw] 0 163

Lisätiedot

HW 1800 (350) - voimapesä pikkuveljeksi HW 3600:lle

HW 1800 (350) - voimapesä pikkuveljeksi HW 3600:lle HW 1800 HW 1800 HW 1800 (350) - voimapesä pikkuveljeksi HW 3600:lle Liikkuva lämmöntuottaja - 100 0 C Tällä liikkuvalla lämmöntuottajalla voit toimittaa 100 0 C lämpöistä vettä. Kuljetuksen, kokoamisen,

Lisätiedot

HARVINAISTEN MAAMETALLIVARANTOJEN TALTEENOTTOMENETELMÄT!

HARVINAISTEN MAAMETALLIVARANTOJEN TALTEENOTTOMENETELMÄT! UNIVERSITY OF JYVÄSKYLÄ HARVINAISTEN MAAMETALLIVARANTOJEN TALTEENOTTOMENETELMÄT Ari Väisänen 5.10.2016 TUTKIMUSRYHMÄMME HANKKEITA n Harvinaisten maametallien talteenotto puun- ja turpeenpolton tuhkasta

Lisätiedot

UDDEHOLM CALDIE 1 (6) Yleistä. Ominaisuudet. Fysikaaliset ominaisuudet. Käyttökohteet. Puristuslujuus. Lohkeilunkestävyys. Kylmätyöstösovellukset

UDDEHOLM CALDIE 1 (6) Yleistä. Ominaisuudet. Fysikaaliset ominaisuudet. Käyttökohteet. Puristuslujuus. Lohkeilunkestävyys. Kylmätyöstösovellukset 1 (6) Yleistä Uddeholm Caldie on kromi/molybdeeni/vanadiini seosteinen teräs, jonka ominaisuuksia ovat erittäin hyvä lohkeilun- ja halkeilun kestävyys hyvä kulumiskestävyys suuri kovuus (> 60 HRC) korkeassa

Lisätiedot

3D-tulostustekniikat

3D-tulostustekniikat 3D-tulostustekniikat Jorma Vihinen Yleistietoa (2014) Laitteiden, materiaalien ja palvelujen liikevaihto yli $4 miljardia Laitteiden osuus noin 50% ja materiaalien sekä palvelujen osuus toinen puoli Liikevaihdon

Lisätiedot

3D-tulostuksen hyödyntäminen valutuotteiden valmistuksessa. Valunkäytön seminaari, Tampere Roy Björkstrand

3D-tulostuksen hyödyntäminen valutuotteiden valmistuksessa. Valunkäytön seminaari, Tampere Roy Björkstrand 3D-tulostuksen hyödyntäminen valutuotteiden valmistuksessa Valunkäytön seminaari, 31.03 2017 Tampere Roy Björkstrand 3D-tulostus periaate + Luokittelu ja teknologiat - Metallien 3D-tulostus Hyödyntäminen

Lisätiedot

Essee Laserista. Laatija - Pasi Vähämartti. Vuosikurssi - IST4SE

Essee Laserista. Laatija - Pasi Vähämartti. Vuosikurssi - IST4SE Jyväskylän Ammattikorkeakoulu, IT-instituutti IIZF3010 Sovellettu fysiikka, Syksy 2005, 5 ECTS Opettaja Pasi Repo Essee Laserista Laatija - Pasi Vähämartti Vuosikurssi - IST4SE Sisällysluettelo: 1. Laser

Lisätiedot

OPINTOJAKSOJA KOSKEVAT MUUTOKSET/KONETEKNIIKAN KOULUTUSOHJELMA/ LUKUVUOSI

OPINTOJAKSOJA KOSKEVAT MUUTOKSET/KONETEKNIIKAN KOULUTUSOHJELMA/ LUKUVUOSI OPINTOJAKSOJA KOSKEVAT MUUTOKSET/KONETEKNIIKAN KOULUTUSOHJELMA/ LUKUVUOSI 2008-2009 Muutokset on hyväksytty teknillisen tiedekunnan tiedekuntaneuvostossa 13.2.2008 ja 4.6.2008. POISTUVAT OPINTOJAKSOT:

Lisätiedot

KUITUPOHJAISTEN PAKKAUSTEN MUODONANTO

KUITUPOHJAISTEN PAKKAUSTEN MUODONANTO KUITUPOHJAISTEN PAKKAUSTEN MUODONANTO Professori Juha Varis Lappeenrannan teknillinen yliopisto TAUSTAA Lappeenrannan teknillisen yliopiston Konepajatekniikanja levytyötekniikan laboratorio ja Stora Enso

Lisätiedot

Lujat termomekaanisesti valssatut teräkset

Lujat termomekaanisesti valssatut teräkset Lujat termomekaanisesti valssatut teräkset Sakari Tihinen Tuotekehitysinsinööri, IWE Ruukki Metals Oy, Raahen terästehdas 1 Miten teräslevyn ominaisuuksiin voidaan vaikuttaa terästehtaassa? Seostus (CEV,

Lisätiedot

Meiltä levyt kaikkiin tarpeisiinne. Tuoteluettelo

Meiltä levyt kaikkiin tarpeisiinne. Tuoteluettelo Meiltä levyt kaikkiin tarpeisiinne. Tuoteluettelo Ydin Viron metsät elävät huippulaatuisissa Repo by Sorbes -lastulevyissä. Ollessaan Kaikkien levyjen äiti peruslastulevyt määrittelevät kaikkien Repo by

Lisätiedot

BÖHLER M390 MICROCLEAN kemiallinen koostumus ja vastaavat normit.

BÖHLER M390 MICROCLEAN kemiallinen koostumus ja vastaavat normit. MUOVIMUOTTITERÄS BÖHLER M390 MICROCLEAN BÖHLER M390 MICROCLEAN on pulverimetallurgisesti valmistettu martensiittinen eli karkaistava kromiteräs, jolla on erinomainen kulutuskestävyys, korroosionkestävyys

Lisätiedot

Vaihteen valinta moottori - taajuusmuuttaja

Vaihteen valinta moottori - taajuusmuuttaja Vaihteen valinta moottori - taajuusmuuttaja Teollisuuden liikkeelle paneva voima VEM MOTORS FINLAND OY Vaihteen valinta Mihin vaihdetta tarvitaan? > nopeuden ja momentin muuttaminen > suuri vääntömomentti

Lisätiedot

PIKAKOLVIT JA JUOTOSKOLVIT

PIKAKOLVIT JA JUOTOSKOLVIT PIKAKOLVIT JA JUOTOSKOLVIT PIKAKOLVI 60 W XST001 teho 60 W / 230 V johto 1,7 m kohdevalo lämpenee nopeasti, n. 380 C lämpötilaan n. 6 sekunnissa ylikuumenemisen estämiseksi pidä 12 sekunnin jälkeen 48

Lisätiedot

www.almig.de RUUVIKOMPRESSORIT Ilman tuotto : 0.39 3.24 m 3 /min 13 120 acfm

www.almig.de RUUVIKOMPRESSORIT Ilman tuotto : 0.39 3.24 m 3 /min 13 120 acfm www.almig.de RUUVIKOMPRESSORIT Ilman tuotto : 0.39 3.24 m 3 /min 13 120 acfm 2 MEILTÄ LÖYTYY TUOTE LÄHES KAIKKIIN TARPEISIIN ALMiG Kompressoren GmbH Nimi, joka takaa huipputeknologian paineilmaalalla.

Lisätiedot

KYMENLAAKSO- FINLAND S LOGISTICS CENTRE- REGION OF OPPORTUNITIES Kai Holmberg, NELI-North European Logistics Institute RIGA 20.04.

KYMENLAAKSO- FINLAND S LOGISTICS CENTRE- REGION OF OPPORTUNITIES Kai Holmberg, NELI-North European Logistics Institute RIGA 20.04. KYMENLAAKSO- FINLAND S LOGISTICS CENTRE- REGION OF OPPORTUNITIES Kai Holmberg, NELI-North European Logistics Institute RIGA 20.04.2010 20.7.2012 Finland Land of A Thousand Lakes 187,888 lakes 5,100 rapids

Lisätiedot

Teräkset Kon-67.3110 kurssi Tekn. tri Kari Blomster LÄMPÖKÄSITTELY KARKAISUT 10.3.2015. Karkaisu ja päästö

Teräkset Kon-67.3110 kurssi Tekn. tri Kari Blomster LÄMPÖKÄSITTELY KARKAISUT 10.3.2015. Karkaisu ja päästö 1 Teräkset Kon-67.3110 kurssi Tekn. tri Kari Blomster LÄMPÖKÄSITTELY KARKAISUT 10.3.2015 Karkaisu ja päästö Teräs kuumennetaan austeniittialueelleen (A), josta se jäähdytetään nopeasti (sammutetaan) nesteeseen,

Lisätiedot

Laserhitsaus Hakaniemen Metalli Oy:ssä

Laserhitsaus Hakaniemen Metalli Oy:ssä Laserhitsaus Hakaniemen Metalli Oy:ssä High Metal Production Oy Sustainable success Esityksen sisältö 1. Yritysesittely 2. Toiminta 3. Tunnuslukuja 4. Asiakasreferenssejä 5. Laserhitsausesimerkkejä 6.

Lisätiedot

ULT- LAS. laserkäryn poistoon. Puh. (03. Puhdas ilma, tehokas tuotanto. LAS -sarja on suunniteltu erityisesti laserprosesseihin.

ULT- LAS. laserkäryn poistoon. Puh. (03. Puhdas ilma, tehokas tuotanto. LAS -sarja on suunniteltu erityisesti laserprosesseihin. Puh. (03 ULT- LAS laserkäryn poistoon Puhdas ilma, tehokas tuotanto. LAS -sarja on suunniteltu erityisesti laserprosesseihin. Mäkirinteentie 3 36220 Kangasala puh. 03-212 8000 fax 03-212 8158 Marianrannankatu

Lisätiedot

FastMig X Intelligent

FastMig X Intelligent FastMig X Intelligent ÄLYKÄSTÄ HITSAUSTA ERILAISIA MATERIAALEJA TYÖSTÄVIEN KONEPAJOJEN TARPEISIIN Kemppi K7 Hitsauslaitteet 24.06.2016 1(10) FastMig X Intelligent, Älykästä hitsausta erilaisia materiaaleja

Lisätiedot

Seoksen pitoisuuslaskuja

Seoksen pitoisuuslaskuja Seoksen pitoisuuslaskuja KEMIAA KAIKKIALLA, KE1 Analyyttinen kemia tutkii aineiden määriä ja pitoisuuksia näytteissä. Pitoisuudet voidaan ilmoittaa: - massa- tai tilavuusprosentteina - promilleina tai

Lisätiedot
