1 ICAS GD 06 Allegro Hälytyksensiirtorobotti GD-06 on hälytyksensiirto- ja ohjausrobotti, joka sopii sekä kodin, että teollisuuden automaatiojärjestelmien ohjauksiin. Käytössä on 6 kpl kytkentäpistettä ja lähtöreleen potentiaalivapaa vaihtokosketin. Kytkentäpisteet voidaan vapaasti ohjelmoida tuloiksi tai lähdöiksi tarpeen mukaan. Mikä tahansa tulopisteen laukaisu käynnistää tekstiviestin lähetyksen ohjelmoituun numeroon ja/tai soiton välittömästi puhelinnumeroon. Tehdasasetuksena on 4 kpl tuloa ja 3 kpl lähtöä. GSM-tekstiviesteillä voit ohjata lähtöjä päälle/pois.. Laite voidaan ohjelmoida käyttäen tekstiviestejä tai Jablotronin GSMLink-www-sivua. Jäljempänä on ohjeet laitteen asennukselle, kytkennälle ja ohjelmoinnille. Tekniset tiedot Liitäntäjännite: 8 15 VDC Virrankulutus: 20 ma (valmiustila), 300 ma (max) GSM-kaista: E-GSM/GPRS 900/1800 MHz GSM 900, GSM 1800) Liittimet P1-P6: Tuloportit: toinen pää kytketään GND-liittimeen (200 ms suodatin) Lähtöportit: toinen pää kytketään GND-liittimeen, transistorilähtö (max100 ma) Relelähtö: Potentiaalivapaa vaihtokosketin: NO-C-NC, max 2A/24V (NO=normal open, C=common, NC=normal closed) Mitat: 76 x 110 x 33 mm (antenni 125 mm) Hyväksynnät: EN 60950, EN , EN , EN , EN Asennus GD-06 on tarkoitettu asennettavaksi sisätiloihin. Kiinnitä koje seinälle turvalliselle korkeudelle lähelle siihen kytkettävää keskuslaitetta. Aseta SIM-kortti GSM-puhelimeen: aseta PIN-koodiksi 1234 ja aseta aika. Siirrä SIM-kortti GD-06 laitteeseen ja sulje kansi. Kytke järjestelmään virta. LED-merkkivalo vilkkuu, kun laite rekisteröityy verkkoon (max 1 min). LED ilmoittaa valmiustilan lyhyin välähdyksin. Yhteyden aikana se palaa jatkuvasti.

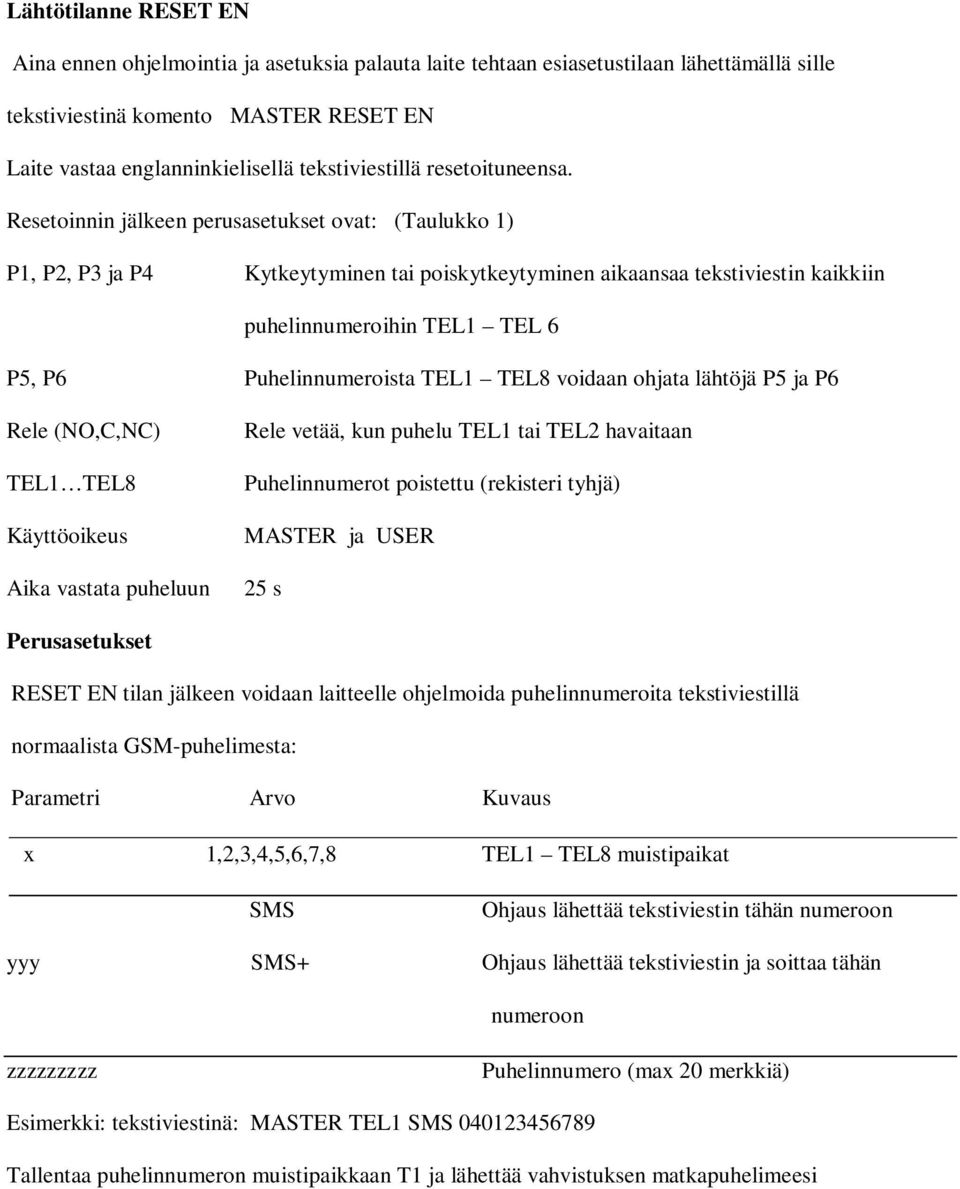

2 Lähtötilanne RESET EN Aina ennen ohjelmointia ja asetuksia palauta laite tehtaan esiasetustilaan lähettämällä sille tekstiviestinä komento MASTER RESET EN Laite vastaa englanninkielisellä tekstiviestillä resetoituneensa. Resetoinnin jälkeen perusasetukset ovat: (Taulukko 1) P1, P2, P3 ja P4 Kytkeytyminen tai poiskytkeytyminen aikaansaa tekstiviestin kaikkiin puhelinnumeroihin TEL1 TEL 6 P5, P6 Puhelinnumeroista TEL1 TEL8 voidaan ohjata lähtöjä P5 ja P6 Rele (NO,C,NC) TEL1 TEL8 Käyttöoikeus Aika vastata puheluun Rele vetää, kun puhelu TEL1 tai TEL2 havaitaan Puhelinnumerot poistettu (rekisteri tyhjä) MASTER ja USER 25 s Perusasetukset RESET EN tilan jälkeen voidaan laitteelle ohjelmoida puhelinnumeroita tekstiviestillä normaalista GSM-puhelimesta: Parametri Arvo Kuvaus x 1,2,3,4,5,6,7,8 TEL1 TEL8 muistipaikat SMS Ohjaus lähettää tekstiviestin tähän numeroon yyy SMS+ Ohjaus lähettää tekstiviestin ja soittaa tähän numeroon zzzzzzzzz Puhelinnumero (max 20 merkkiä) Esimerkki: tekstiviestinä: MASTER TEL1 SMS Tallentaa puhelinnumeron muistipaikkaan T1 ja lähettää vahvistuksen matkapuhelimeesi

3 Huomioitavaa! Parametrien välissä tulee olla välilyönti. Tekstiviestikomento ei erittele isoja tai pieniä kirjaimia. PuhelinnumeroilleTEL7 ja TEL8, joita käytetään ainoastaan kauko-ohjaukseen, voit käyttää mitä tahansa yyy-parametria. Puhelinnumeron poistamiseksi lähetä käsky: MASTER TELx DEL (esim MASTER TEL3 DEL) Mikäli vahvistusviesti ei ole englanniksi resetoi laite uudelleen. Yhdessä tekstiviestissä voi olla useampia käskyjä, jotka on erotettava toisistaan välilyönnillä ja pilkulla. Käyttöoikeuskoodit MASTER - USER Parametrien asetukset. Voit suorittaa laitteen asetuksia käyttämättä pääkäyttäjän oikeuksia, jos laitteen sisällä oleva MASTER-siltaus on asennossa NO MASTER. Mikäli se on asennossa MASTER, tulee pääkäyttäjän oikeuskoodia (MASTER) käyttää. Turvallisuussyistä tulee siltauksen olla normaalikäytössä asennossa MASTER. Tulojen INP asetukset Portit P1 P6 voidaan ohjelmoida tuloiksi. Tulo, halutut parametrit ja vastaavat puhelinnumerot tulee aina ohjelmoida samassa tekstiviestissä. Mikäli tulo on ohjelmoitava uudelleen, esim puhelinnumeron muutos, tulee myös kaikki aikaisemmin asetetut parametrit lähettää uudelleen. MASTER PX INP TYZ TYZ X = portin P1-P2 numero Y = puhelinnumeron positio, mihin tekstiviesti lähetetään Z = +/- tai ei mitään riippuen vaaditusta toiminnasta

4 Tulojen asetukset Parametri Kuvaus P1, P2 P6 Portin nimi, joka ohjelmoidaan tuloksi INP Käsky portin ohjelmoimiseksi tuloksi T1, T2, T8 Puhelinnumerot TEL1... TEL8 + Aktivointi (maadoitus) lähettää tekstiviestin - Deaktivointi (maadoituksen purku) lähettää tekstiviestin Ilman +/- parametreja lähetetään tekstiviesti mistä tahansa tulon muutoksesta DEL Kaikki aikaisemmat asetukset poistetaan. Muutoksesta ei lähetetä tekstiviestivahvistusta Esimerkkejä asetuskäskyistä MASTER P1 INP T2 T3 Portti P1 asetetaan tuloksi, viesti tulon muutoksesta lähetetään numeroihin TEL2 ja TEL3 MASTER P3 INP T4+ T7 T8- Portti P3 asetetaan tuloksi, TEL4 saa ilmoituksen aktivoinnista, TEL8 aktivoinnin purusta ja TEL7 kaikista tulon muutoksista MASTER P6 DEL Kaikki portin P6 asetukset poistetaan. Portti ohjelmoidaan tuloksi. Muutoksesta ei ilmoiteta mihinkään numeroon. MASTER P1 INP T1, MASTER TEL1 SMS Portti P1 ohjelmoidaan tuloksi, jonka muutoksesta tekstiviesti ja soitto annettuun numeroon

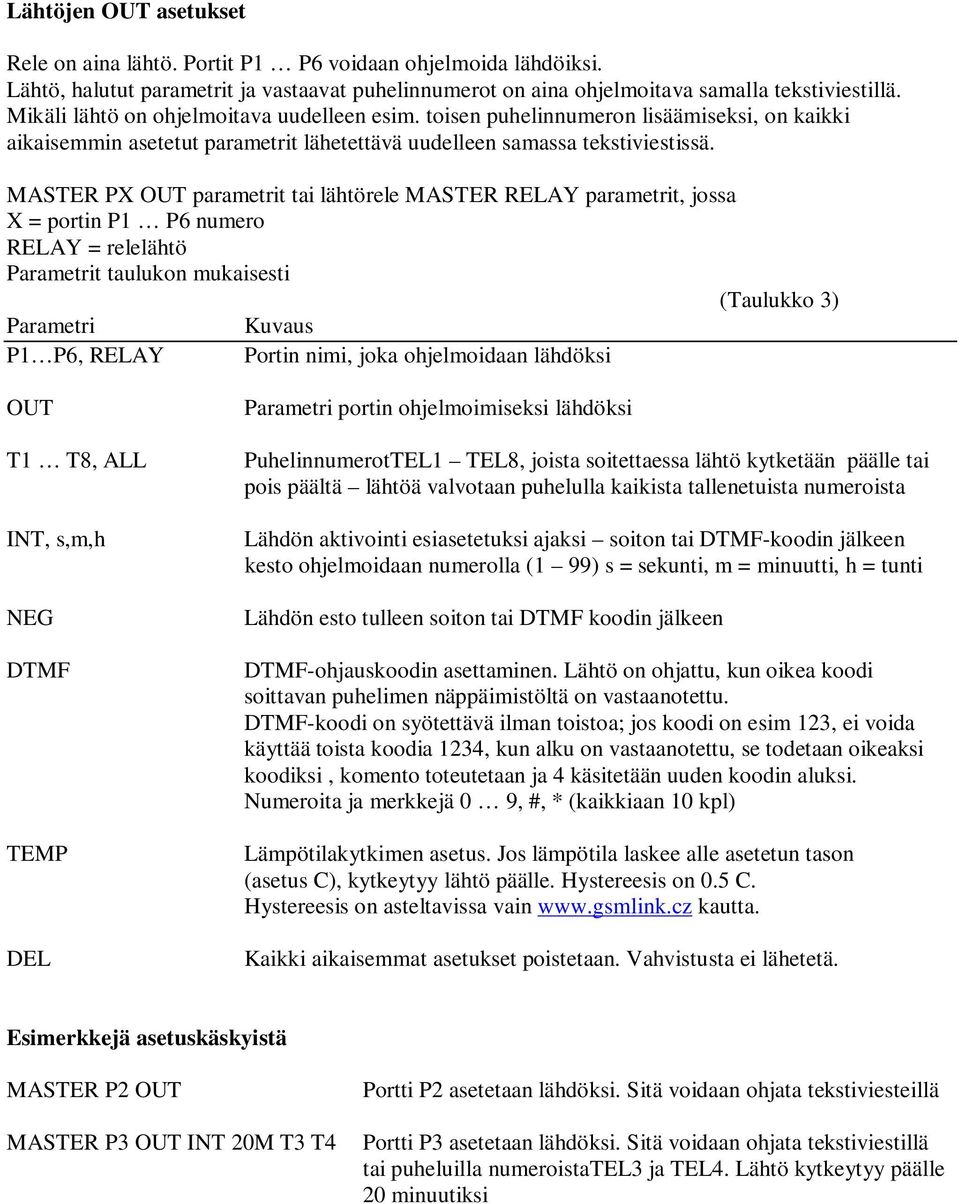

5 Lähtöjen OUT asetukset Rele on aina lähtö. Portit P1 P6 voidaan ohjelmoida lähdöiksi. Lähtö, halutut parametrit ja vastaavat puhelinnumerot on aina ohjelmoitava samalla tekstiviestillä. Mikäli lähtö on ohjelmoitava uudelleen esim. toisen puhelinnumeron lisäämiseksi, on kaikki aikaisemmin asetetut parametrit lähetettävä uudelleen samassa tekstiviestissä. MASTER PX OUT parametrit tai lähtörele MASTER RELAY parametrit, jossa X = portin P1 P6 numero RELAY = relelähtö Parametrit taulukon mukaisesti (Taulukko 3) Parametri Kuvaus P1 P6, RELAY Portin nimi, joka ohjelmoidaan lähdöksi OUT T1 T8, ALL INT, s,m,h NEG DTMF TEMP DEL Parametri portin ohjelmoimiseksi lähdöksi PuhelinnumerotTEL1 TEL8, joista soitettaessa lähtö kytketään päälle tai pois päältä lähtöä valvotaan puhelulla kaikista tallenetuista numeroista Lähdön aktivointi esiasetetuksi ajaksi soiton tai DTMF-koodin jälkeen kesto ohjelmoidaan numerolla (1 99) s = sekunti, m = minuutti, h = tunti Lähdön esto tulleen soiton tai DTMF koodin jälkeen DTMF-ohjauskoodin asettaminen. Lähtö on ohjattu, kun oikea koodi soittavan puhelimen näppäimistöltä on vastaanotettu. DTMF-koodi on syötettävä ilman toistoa; jos koodi on esim 123, ei voida käyttää toista koodia 1234, kun alku on vastaanotettu, se todetaan oikeaksi koodiksi, komento toteutetaan ja 4 käsitetään uuden koodin aluksi. Numeroita ja merkkejä 0 9, #, * (kaikkiaan 10 kpl) Lämpötilakytkimen asetus. Jos lämpötila laskee alle asetetun tason (asetus C), kytkeytyy lähtö päälle. Hystereesis on 0.5 C. Hystereesis on asteltavissa vain kautta. Kaikki aikaisemmat asetukset poistetaan. Vahvistusta ei lähetetä. Esimerkkejä asetuskäskyistä MASTER P2 OUT MASTER P3 OUT INT 20M T3 T4 Portti P2 asetetaan lähdöksi. Sitä voidaan ohjata tekstiviesteillä Portti P3 asetetaan lähdöksi. Sitä voidaan ohjata tekstiviestillä tai puheluilla numeroistatel3 ja TEL4. Lähtö kytkeytyy päälle 20 minuutiksi

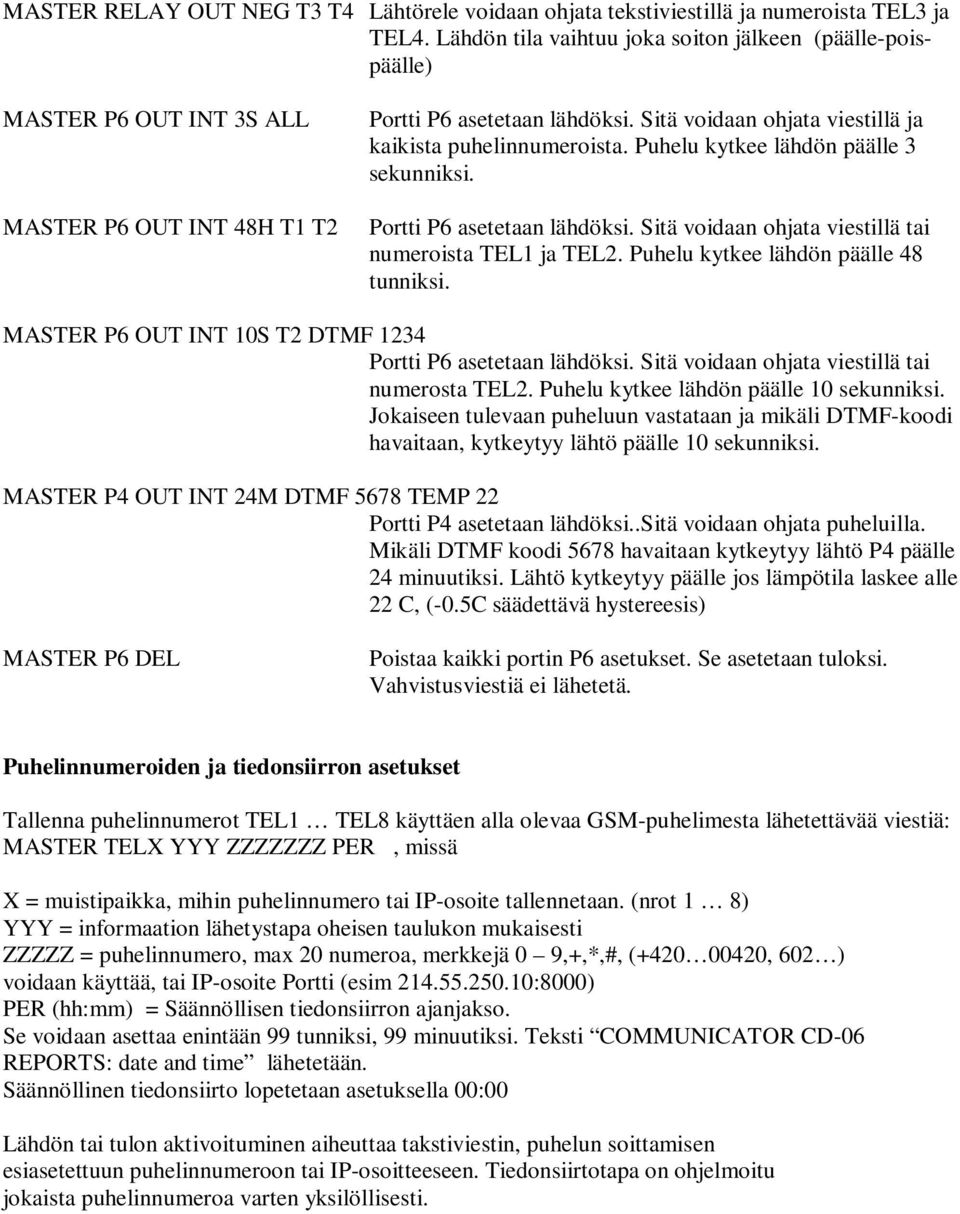

6 MASTER RELAY OUT NEG T3 T4 Lähtörele voidaan ohjata tekstiviestillä ja numeroista TEL3 ja TEL4. Lähdön tila vaihtuu joka soiton jälkeen (päälle-poispäälle) MASTER P6 OUT INT 3S ALL MASTER P6 OUT INT 48H T1 T2 Portti P6 asetetaan lähdöksi. Sitä voidaan ohjata viestillä ja kaikista puhelinnumeroista. Puhelu kytkee lähdön päälle 3 sekunniksi. Portti P6 asetetaan lähdöksi. Sitä voidaan ohjata viestillä tai numeroista TEL1 ja TEL2. Puhelu kytkee lähdön päälle 48 tunniksi. MASTER P6 OUT INT 10S T2 DTMF 1234 Portti P6 asetetaan lähdöksi. Sitä voidaan ohjata viestillä tai numerosta TEL2. Puhelu kytkee lähdön päälle 10 sekunniksi. Jokaiseen tulevaan puheluun vastataan ja mikäli DTMF-koodi havaitaan, kytkeytyy lähtö päälle 10 sekunniksi. MASTER P4 OUT INT 24M DTMF 5678 TEMP 22 Portti P4 asetetaan lähdöksi..sitä voidaan ohjata puheluilla. Mikäli DTMF koodi 5678 havaitaan kytkeytyy lähtö P4 päälle 24 minuutiksi. Lähtö kytkeytyy päälle jos lämpötila laskee alle 22 C, (-0.5C säädettävä hystereesis) MASTER P6 DEL Poistaa kaikki portin P6 asetukset. Se asetetaan tuloksi. Vahvistusviestiä ei lähetetä. Puhelinnumeroiden ja tiedonsiirron asetukset Tallenna puhelinnumerot TEL1 TEL8 käyttäen alla olevaa GSM-puhelimesta lähetettävää viestiä: MASTER TELX YYY ZZZZZZZ PER, missä X = muistipaikka, mihin puhelinnumero tai IP-osoite tallennetaan. (nrot 1 8) YYY = informaation lähetystapa oheisen taulukon mukaisesti ZZZZZ = puhelinnumero, max 20 numeroa, merkkejä 0 9,+,*,#, ( , 602 ) voidaan käyttää, tai IP-osoite Portti (esim :8000) PER (hh:mm) = Säännöllisen tiedonsiirron ajanjakso. Se voidaan asettaa enintään 99 tunniksi, 99 minuutiksi. Teksti COMMUNICATOR CD-06 REPORTS: date and time lähetetään. Säännöllinen tiedonsiirto lopetetaan asetuksella 00:00 Lähdön tai tulon aktivoituminen aiheuttaa takstiviestin, puhelun soittamisen esiasetettuun puhelinnumeroon tai IP-osoitteeseen. Tiedonsiirtotapa on ohjelmoitu jokaista puhelinnumeroa varten yksilöllisesti.

7 (Taulukko 4) Tiedonsiirtotavan asetus Parametri SMS SMS+ SMSD GPRS CALL Kuvaus Tekstiviesti lähetetään puhelinnumeroon Tekstiviestin lisäksi soitetaan puhelinnumeroon Data-tekstiviesti lähetetään puhelinnumeroon, joka pystyy dataa vastaanottamaan Dataa GPRS-formaatissa lähetetään IP-ösoitteeseen Formaatti on data-tekstiviestin kaltainen. Muiden GPRS-parametrien asetukset on esitetty jäljempänä Äänipuhelu soitetaan valittuihin numeroihin: + HF-03 Hands Free setin tulee olla kytkettynä + Rajoitettu max 10 minuuttia Seuraava tulon aktivointi keskeyttää käynnissä olevan puhelun, mutta ei peruuta soittamista mihinkään numeroon, johon on soitettava ja joka on jonossa Esimerkkejä asetusviesteistä MASTER TEL1 SMS Puhelinnumeron TEL1 ohjelmointi numeroksi raportit tekstiviestinä MASTER TEL2 SMSD :30 Puhelinnumeron TEL2 ohjelmointi numeroksi Raportit TEL2:een lähetetään datatekstiviestinä MASTER TEL5 GPRS : :10 Viestit numeroon TEL5 lähetetään GPRS-yhteyden kautta IP-osotteisiin portti Tilaraportti tähän osoitteeseen lähetetään joka 10. minuutti MASTER TEL4 DEL Poistaa numeron TEL4 ja kaikki sen asetukset

8 Datatekstiviestin ja GPRS-viestin formaatti Sarjanro # viestin järjestys # laitetyyppi # aika # tapahtumalähde # tapahtuma # kytkentäpisteen tila # kytkentäpisteen P1 jännite # # P6 jännite # liitäntäjännite # GSM-signaalin voimakkuus # lämpötila Viestisegmenttien kuvaus (eroteltu #) Sarjanro Viestin järjestys Laitetyyppi Aika Tapahtumalähde GD-06 identifioitu erityisellä valmistenumerolla Viestin järjestysnumero 01 GD-06:lle Päivämäärä ja aika YYYYMMDDHHMMSS Tapahtumalähde: 0 = P1 5 = P6 Tapahtuma 0 = deaktivointi, 1 = aktivointi, 2 = jatkuva tiedonsiirto, 3 = GSM:n palautus (lähde = 0) 3 = jännitteen palautus (lähde = 1) Kytkentäpisteen tila Kytkentäpisteiden jännite Liitäntäjännite Porttien P! P6, RELE, tämänhetkinen tila Porttien P! P& tämänhetkinen jännite Liitäntäjännite (125 = 12.5 VDC) GSM-signaalin voimakkuus Signaalin voimakkuus: 1 9 Lämpötila Laitteen mittaama lämpötila: - T: -24.5C = T +24.5C = Esimerkki dataviestistä: #0001#01# #00#01# #006# 125#126#127#142#08#00244# Tekstiviestin muokkaaminen Oletusarvoinen tekstiviesti voidaan muokata vastaamaan käyttäjän tarpeita. Yhdessä viestissä voidaan lähettää useita tekstejä, erilliset osiot on erotettava pilkuilla. Tekstit (porttien nimet, niiden tila jne.) erottelevat isot kirjaimet. Komentotekstiviesti ei erottele isoja kirjaimia, PUMP = pump. Tekstiviestin pituusrajan (160 merkkiä) takia suositellaan käytettävän lyhyitä viestejä. Jos vaaditaan esim tilaraportti ja pitkien nimien takia viestin pituus ylittää 160 merkkiä, tulevat vain ensimmäiset 160 merkkiä lähetetyiksi. Laite tukee myös kansallisia symboleja ts. diakriittisiä merkkejä. Kuitenkaan kaikki puhelimet tai operaattorit eivät tue UNICODE-merkkien käyttöä ja viestissä voi olla enintään 65 merkkiä. Tämän takia suositellaan käytettävän vain peruskirjaimia.

9 MASTER TXT index, text, jossa: Index = Text = jäljempänä olevien taulukoiden mukaiset tekstit uusi tallennettava teksti (seuraava indeksi, teksti voi jatkua pilkun jälkeen) Tila- ja vahvistustekstiviestien tekstejä RESET EN:n jälkeen (Taulukko 5) Indeksi Parametrit Merkitys / kuvaus 10 P1 Portin P1 käyttäjänimi, esim PUMP 11 on Portti P1 on kytketty päälle, esim PUMPING 12 off Portti P1 pois päältä, esim IDLE 20 P2 21 on 22 off 30 P3 31 on 32 off 40 P4 41 on 42 off 50 P5 51 on 52 off 60 P6 61 on 62 off 70 Relay 71 on 72 off 80 GD-06 raportit Laitekuvaus, esim COMPRESSOR ROOM REPORTS 81 Event 82 Status 83 SMS syntax error 84 Setting has been done 85 Command has been done 86 GSM network recovery 87 Power supply recovery 88 Credit 89 Credit request failure 90 GSM signal level

10 Erikoistoimintojen asetukset HF-03 hands-free-laite Kytkettyä HF-03 ei voida käyttää suorien puheluiden soittamiseen GD-06:sta, mutta vastaanotettaessa viestiä USER ( MASTER) CALL, DTMF-koodia tai sisääntulon aktivoituessa voi valvontatila aktivoitua.tätä voidaan hälytyksen sattuessa käyttää erityisesti alueen kuunteluun. MASTER HF M, S RING T,V,E DTMF XXXX Jossa: M = Mikrofonin volyymi (0... 9) S = Kaiuttimen volyymi (0 9) T = Soimisen asetus, ennen kuin puhelu vastaanotetaan (0 60s) V = Soittoäänen volyymi (0 9) E = XXXX = Soittosävelmä (0 = ilman sävelmää, 1 10 sävelmää) DTMF-koodin asetus (kaikkiaan 10 numeroa) sisään tulevan puhelun vaihtamiseksi valvontatilaan.dtmf-koodi tulee syöttää siten, ettei numeron peräkkäisyydessä ole toistoa. Esim jos koodi on 123, ei voida käyttää toista koodia 12345, koska alku 123 on jo vastaanotettu. Mikäli DTMF-koodia ei ole käytetty (ei HF:lle, porttien P1 P6 tai releen operointiin) vaihtuu tuleva puhelu valvontatilaan; lukuun ottamatta puheluita numeroista, jotka on esiasetettu laitteen ohjaamiseen soittamalla. Esim: MASTER HF 3, 4 RING 20, 5, 1 Laite vastaanottaa puhelun 20 sekunnissa, se soi sävelmällä nro 1, volyymilla 5, mikrofoni on tasolla 3 ja kaiutin tasolla 4. Luoton saldotilanne MASTER (USER) CREDIT parametrit Laite voi lähettää tietoa esimaksetun SIM-kortin saldotilanteesta. Mistä tahansa tallennetuista numeroista lähetetty viesti sisältäen sanan CREDIT ja oikean käskyn (erilainen jokaiselle operaattorille) johtaa luottotilannetietojen lähettämiseen. Pyydä lisätietoja operaattoriltasi. MASTER (USER) CREDIT uuuuu (uuuu on merkkijono GSM-operaattoriltasi) Saldotilanteen jatkuva tarkistus: CREDIT uuuu u xx yyy zz uuuu = operaattorilta saatu käsky saldotiedon saamiseksi xx = tarkistusväli päivässä yyy = saldon alaraja zz = saldon arvo operaattorin lähettämässä viestissä jossa Tarkistussoitot MASTER TELP Esimaksettua SIM-korttia käytettäessä voi laite tehdä tarkistussoiton, mikäli soittoa ei ole 3 kuukauteen tehty. Se valitsee ohjelmoidun numeron ja 10 s puhelukeston jälkeen se katkaisee puhelun. Valittava puhelinnumero syötetään seuraavasti: MASTER TELP Puhelu Numeroon soitetaan joka kolmas kuukausi.

11 Häiriöilmoitukset ERROR TX Komentoa käytetään ohjelmoitaessa numerot, joihin häiriöilmoitukset lähetetään: verkkojännitehäiriön, GSM-verkkohäiriön ja esimaksetun SIM-kortin saldorajan ylityksen jälkeen. Ilmoitukset lähetetään, kun yhteys on saatu. GSM-verkon häiriön keston tulee olla yli 15 min. Komento MASTER ERROR DEL peruuttaa häiriöilmoituksen lähettämisen. MASTER ERROR T1 T7 Häiriöilmoituksen lähettäminen numeroihin TEL1 ja TEL7 GPRS-asetus MASTER GPRS APN, NAME, PASSWORD, CONFIRM Jos on tarve saada yhteys www-sivulle, tai lähettää dataa GPRS-formaatissa, on ensin asetettava tarvittavat parametrit. Parametrit voivat olla erilaiset eri operaattoreilla. Selvitä yksityiskohdat operaattoriltasi. APN Liitäntäpisteen nimi (Suomessa yleisesti käytössä APN = INTERNET) NAME Käyttäjän nimi (operaattori ei ehkä vaadi) PASSWORD Käyttäjän salasana (operaattori ei ehkä vaadi) CONFIRM Vahvista = 1. Älä vahvista = 0. Huom! Asetustekstiviestien parametrit on eroteltava pilkuilla. Esimerkkejä asetusviesteistä MASTER GPRS internet MASTER GPRS internet,,,1 MASTER GPRS DEL Liitäntäpisteen asettaminen internetiin Liitäntäpisteen asettaminen internetiin, liitännän nimi ja salasana ovat tyhjät, vahvistus aktivoitu Kaikkien parametrien poisto, GPRS-yhteys ei ole mahdollista Resetointi RESET RESET EN RESET TEXT Parametrien asettaminen tehtaan oletusasetuksiin. Kaikki tekstit englanniksi Parametrien asettaminen tehtaan oletusasetuksiin. Tekstit eivät muutu. Käyttö Lähtöjen ohjaus tekstiviestillä Kytkentäpisteen (portin) tulee olla tilassa OUT. Lähtö voidaan kytkeä päälle pois tai päälle asetetuksi ajaksi (PULSE). Käyttöoikeuskoodi tarvitaan, jos viestikomento lähetetään puhelinnumerosta, jota ei ole tallennettu laitteen muistiin (TEL1 TEL8). Yhdessä tekstiviestissä voi olla useita komentoja ja ne on erotettava pilkuilla tai välilyönneillä.salasanaa ei tarvita, jos siltaus on asennossa NO MASTER

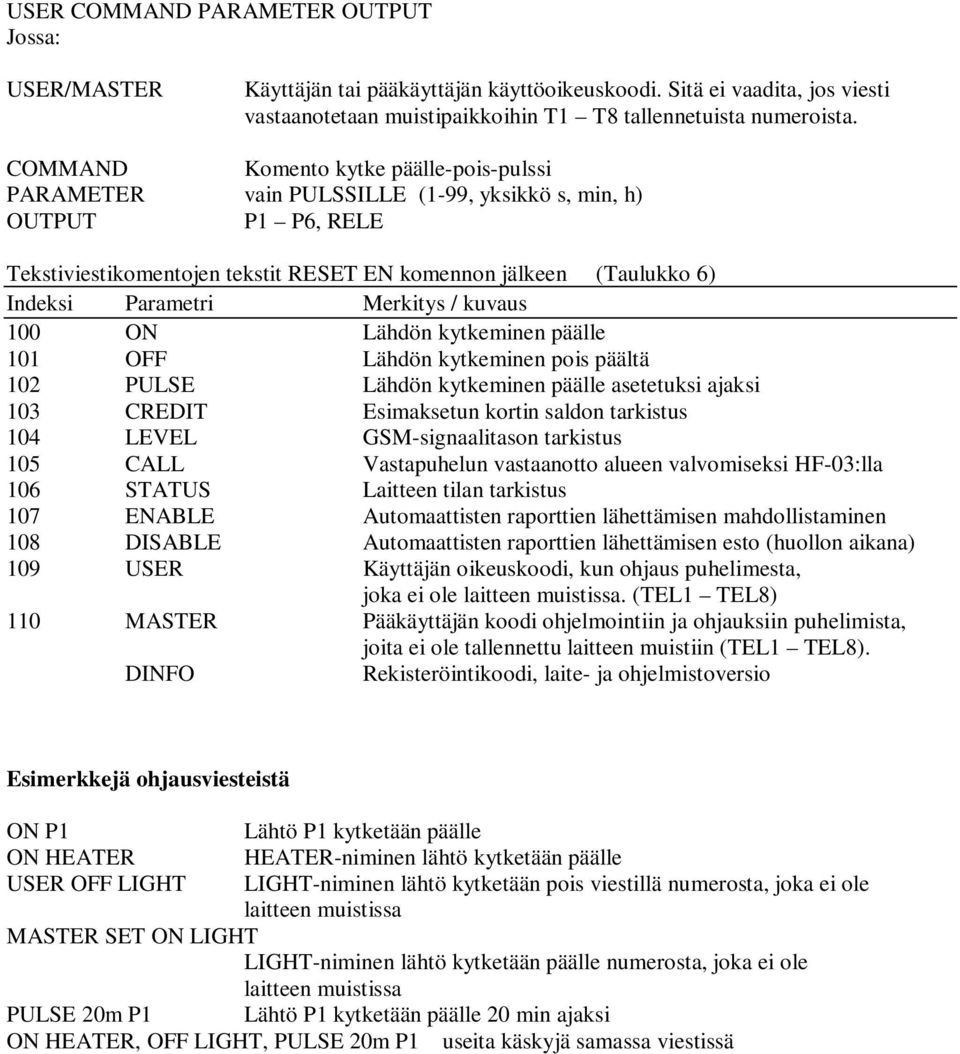

12 USER COMMAND PARAMETER OUTPUT Jossa: USER/MASTER Käyttäjän tai pääkäyttäjän käyttöoikeuskoodi. Sitä ei vaadita, jos viesti vastaanotetaan muistipaikkoihin T1 T8 tallennetuista numeroista. COMMAND Komento kytke päälle-pois-pulssi PARAMETER vain PULSSILLE (1-99, yksikkö s, min, h) OUTPUT P1 P6, RELE Tekstiviestikomentojen tekstit RESET EN komennon jälkeen (Taulukko 6) Indeksi Parametri Merkitys / kuvaus 100 ON Lähdön kytkeminen päälle 101 OFF Lähdön kytkeminen pois päältä 102 PULSE Lähdön kytkeminen päälle asetetuksi ajaksi 103 CREDIT Esimaksetun kortin saldon tarkistus 104 LEVEL GSM-signaalitason tarkistus 105 CALL Vastapuhelun vastaanotto alueen valvomiseksi HF-03:lla 106 STATUS Laitteen tilan tarkistus 107 ENABLE Automaattisten raporttien lähettämisen mahdollistaminen 108 DISABLE Automaattisten raporttien lähettämisen esto (huollon aikana) 109 USER Käyttäjän oikeuskoodi, kun ohjaus puhelimesta, joka ei ole laitteen muistissa. (TEL1 TEL8) 110 MASTER Pääkäyttäjän koodi ohjelmointiin ja ohjauksiin puhelimista, joita ei ole tallennettu laitteen muistiin (TEL1 TEL8). DINFO Rekisteröintikoodi, laite- ja ohjelmistoversio Esimerkkejä ohjausviesteistä ON P1 ON HEATER USER OFF LIGHT Lähtö P1 kytketään päälle HEATER-niminen lähtö kytketään päälle LIGHT-niminen lähtö kytketään pois viestillä numerosta, joka ei ole laitteen muistissa MASTER SET ON LIGHT LIGHT-niminen lähtö kytketään päälle numerosta, joka ei ole laitteen muistissa PULSE 20m P1 Lähtö P1 kytketään päälle 20 min ajaksi ON HEATER, OFF LIGHT, PULSE 20m P1 useita käskyjä samassa viestissä

13 Lähtöjen ohjaus soittamalla Lähtöjä voidaan ohjata puheluilla esiasetetuista puhelinnumeroista (T1 T8) Puheluun reagointi johtaa lähdön tilanmuuttumiseen (päälle-pois-päälle) tai sen laukaisuun valituksi ajaksi. Tätä varten on lähdön oltava ohjelmoitu parametreillä NEG tai INT. Puhelun tulee tulla numerosta, joka on ohjelmoitu laitteeseen (taulukko 3). Asetuksista riippuen voivat useammat lähdöt toisistaan riippumatta reagoida yhteen puheluun. GD-06 ei vastaa tähän puheluun, joten tästä ohjauksesta ei seuraa puhelinveloitusta. Lähtöjen ohjaus DTMF-koodilla Lähtöjä voidaan ohjata lisätyllä DTMF-koodilla, kun laite vastaa tulleeseen puheluun. Nämä koodit on ohjelmoitava parametreilla NEG, INT ja DTMF (taulukko 3) Puheluun vastataan valitun ajan kuluessa, joka ohjelmoidaan parametreilla T kohdassa HF. Tehtaan oletusasetus on 25 s. Laite on tämän jälkeen valmis vastaanottamaan DTMF-koodin. Hyväksytty koodi vahvistetaan pitkällä merkkiäänellä. Mikäli puhelinnumero, mitä käytetään DTMF-koodin syöttämiseen, on myös ohjelmoitu ohjaamaan lähtöä soitolla, ohjataan lähtö itse asiassa ennen kuin soittoon voidaan vastata tai DTMF-koodi voidaan lisätä. Erikoistoimintojen ohjaus MASTER (USER) STATUS Tätä komentoa käytetään laitteen tilan tarkistamiseen. Laite lähettää tilailmoituksen takaisin lähettäjän numeroon. Laite raportoi esim: :00:34 Status: P1 Off, P2 Off, P3 10.6V, P4 Off, P5 Off, P6 Off, Relay Off, 22.5C MASTER (USER) CALL Valvontatilan aktivoimiseksi laite soittaa takaisin komennon lähettäjän numeroon. Kommunikoi (kuuntelu) alueen kanssahf-03 hands-free-laitteen kautta. (HF-laitteen tulee olla kytkettynä) MASTER (USER) DISABLE, MASTER (USER) ENABLE Tätä komentoa käytetään kaikkien automaattisten raporttien (SMS, SMS+, GPRS, äänipuhelut) kytkemiseksi käyttöön tai pois käytöstä.hyödyllistä on kytkeä ne pois esim huollon ajaksi. MASTER (USER) LEVEL Tämä komento ilmoittaagsm-signaalin voimakkuuden.tieto lähetetään vastauksena lähettäjän numeroon. MASTER (USER)CREDIT Sanan credit sisältävä viesti aiheuttaa esimaksetun SIM-kortin saldotietojen lähettämisen. MASTER (USER) DINFO Laite ilmoittaa haluttuun numeroon sen laite- ja ohjelmistoversion numerot sekä koodin palvelimeen rekisteröitymiseksi.

14 WEB-palvelimen etäkäyttö Palvelimen kautta voi käyttäjä lukea ja muuttaa laitteen konfiguraatiota. Tiedonsiirto tekstiviestinä tai GPRS-yhteydellä. WWW-sivuilla voidaan: + tarkistaa laitteen senhetkinen tila + ohjata lähtöjä + ohjelmoida kaikki asetukset. Asetukset voidaan muuttaa myös viestillä + ohjelmoida lisäominaisuuksia + muokata viestien tekstejä, mikäli käytetään GPRS-tiedonsiirtoa Tekstiviestillä lähetettävän tiedon määrä on kustannussyistä optimoitu.gprs-tiedonsiirtoa voidaan käyttää, mutta se on oltava aktivoitu SIM-kortilla ja asianmukainen APN-liitäntäpiste tulee olla asetettuna. WWW-sivulle rekisterötyminen WWW-sivu rekisteröimiseksi käytä takuutodistuksessa olevaa rekisteröintikoodia (koodi on muotoa xxxx-xxxxx-xxxx ja se on kullekin laitteelle yksilöllinen) Koodi voidaan saada myös lähettämällä GD-06:een viesti MASTER (USER) DINFO. LISÄTIETOJA puh: BL-Palontorjunta Oy Fax: Mäkituvantie VANTAA
