1 Multithreading เน อหามาจากสไลด ของ C. Batten, Cornell U. และ J. Kubiatowicz, UC Berkeley

2 น ยามศ พท Program หมายถ งช ดค าส งและข อม ลท จะน ามาประมวลผล เวลาพ ดถ งโปรแกรม จะเป นส งท อย น งๆ ย งไม ได ท างานอะไร Process หมายถ งโปรแกรมท ท างานแล ว สามารถม หลายๆ process มาจากโปรแกรมเด ยวได Thread เป นส วนย อยในการท างานของ process น นค อในหน ง process อาจจะม หลายๆ thread ท เป นส วนหน งของ process ได Single-threaded execution หมายถ งการประมวลผลเพ ยง thread เด ยวเท าน น Multi-threaded execution หมายถ งการประมวลผลหลายๆ thread ส าหร บการประมวลผลแบบ multi-threaded น น thread หลายๆอ นท ท างานอย อาจจะมาจาก process เด ยวก น หร อ อาจจะมาจากต าง process ก นก ได

3 ข อจ าก ดในการเพ ม ILP ถ าโปรแกรมม ILP ส ง CPU จะประมวลผลหลายค าส งพร อมก นได มากในหน ง cycle CPU ในป จจ บ นบ บเค น ILP จนแทบจะไม ม เหล อแล ว เป นท มาของ ILPWall ท Patterson ได กล าวไว ท จร งศ กยภาพทาง ILP ย งพอม อย แต ด วยข อจ าก ดทางฮาร ดแวร เรา ไม สามารถใช ศ กยภาพน ได อย างเต มท พ จารณาเปร ยบเท ยบผลการทดลองต อไปน

4 Instructions Issued per clock Instruction Window Size Renaming Registers Ideal Infinite 64 Infinite 64 Infinite 128 Branch Prediction Perfect 2-bit Realistic Cache Perfect Perfect Memory Alias Analysis Perfect Perfect

5 160 จ านวนค าส งท ประมวลผลได ในหน ง cycle gcc espresso li fpppp doducd tomcatv ideal realistic

6 Multithreading ข ามก าแพง ILP ด วย TLP(Thread-Level Parallelism) TLP มาจากการร นโปรแกรมหลายๆอ นท เป นอ สระต อก น TLP มาจากการร น thread ท อาจจะมาจากโปรแกรมเด ยวก น(multithreading) อาจจะมาจากโปรแกรมคนละอ นก น(multiprogramming, multithreading) CPU แบบ multithreading จะอาศ ย TLP เพ อเพ ม throughput (ปร มาณงานต อหน วยเวลา)

7 Pipeline Hazards t0 t1 t2 t3 t4 t5 t6 t7 t8 t9 t10 t11 t12 t13 t14 LW r1, 0(r2) LW r5, 12(r1) ADDI r5, r5, #12 SW 12(r1), r5 F D X M W F D D D D X M W F F F F D D D D X M W F F F F D D D D ถ าค าส งท ตามหล งต องใช ผลล พธ จากค าส งท มาก อน ต อง stall ด งแสดง หร อต องม bypass network

8 แนวค ดใหม multithreading น าค าส งจาก thread อ นๆ เข ามาประมวลผล เม อถ งเวลากล บมาประมวลผลท thread เด ม ได ผลล พธ จากค าส งก อหน ามาแล ว ตามต วอย าง ค าส งแรกของ T1write back ท cycle t4 ซ งเป นเวลาท เร ม fetch ค าส งท สองของ T1 T1: T2: T3: T4: T1: LW r1, 0(r2) ADD r7, r1, r4 XORI r5, r4, #12 SW 0(r7), r5 LW r5, 12(r1) t0 t1 t2 t3 t4 t5 t6 t7 t8 t9 F D X M W F D X M W F D X M W F D X M W F D X M W

9 โครงสร างของ pipeline P P C C P C 1 PC I$ IR GPR1 GPR1 GPR1 GPR1 X Y D$ +1 2 Thread select 2 ต องแพร ส ญญาณ thread select ไปตาม pipeline เพ อจะได ร ว าขณะน ก าล งประมวล thread ใดอย ซอฟต แวร ด านบนเห นว าเสม อนม ฮาร ดแวร ท ม CPU หลายๆต ว

10 ส งท ต องเพ มเม อเป น multithreading แต ละ thread ต องม เป นของตนเอง PC ร จ สเตอร System state เช น Page table Register mapping table Exception handling registers ย งม overhead อ นๆของการท า multithreading ม conflict ของ cache และ TLB มากกว าปกต อาจท าให ต องใช cache และ TLB ใหญ กว าเด ม OS overhead ในการจะ schedule แต ละ thread เข ามา

11 Fine-Grain Multithreading Fixed interleave Thread แต ละอ นประมวลผลหน งค าส งท กๆ N cycles ถ า thread น นไม พร อม ใส bubble ใน slot น น Software-controlled interleave OS เป นคนจ ดการเล อก S slots ส าหร บ N threads ฮาร ดแวร จ ดการประมวลแบบ fixed interleave ส าหร บ S slots โดย ประมวลผล thread ท อย ใน slot น น Hardware-controlled thread scheduling ฮาร ดแวร เป นคนเล อก thread ท จะประมาลในแต ละ slot เล อก thread ไหน ส าหร บ slot ใด ตาม priority scheme ของฮาร ดแวร

12 Coarse-Grain Multithreading สถาป ตยกรรมบางแบบ latency ของค าส ง (เวลาในการให ได ผล ล พธ ) ม ค าท ไม ต าก ส งมากไปเลย เช น การเก ด cache miss ในค าส ง load เพ มให ฮาร ดแวร สามารถม การ swap thread เม อเก ดเหต การณ ท เพ มให ฮาร ดแวร สามารถม การ swap thread เม อเก ดเหต การณ ท ท าให latency ของค าส งม ค ามากผ ดปกต

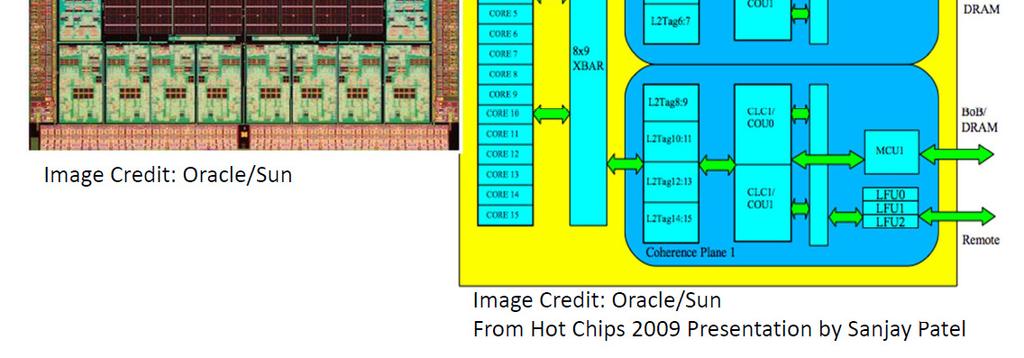

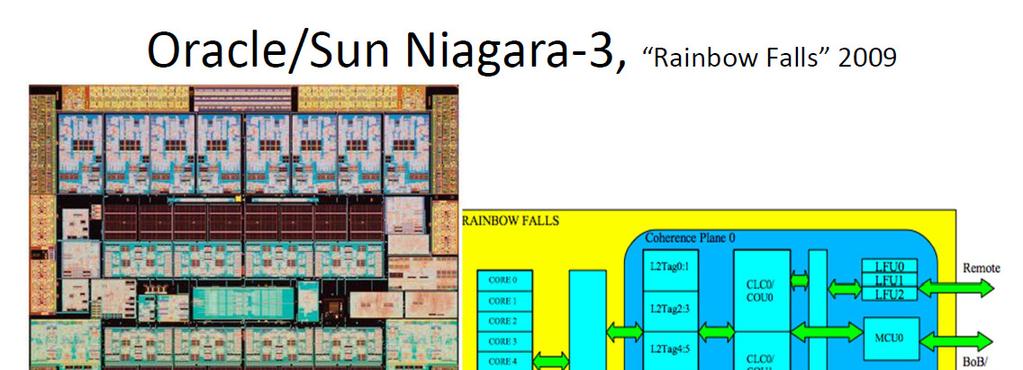

13 Oracle/Sun Niagara processors เจาะตลาด datacenter ท ร น web servers ท รองร บ request จ านวนมากๆ ในเวลาเด ยวก น โครงสร างภายในม CPU หลายๆcore โดยท แต ละ core ม โครงสร าง ภายในท ไม ซ บซ อน แต ละ core ร น thread ได จ านวนมาก Single-thread performance ส พวก superscalar ไม ได ประหย ดพล งงาน Niagara-1 [2004], 8 cores, 4 threads/core Niagara-2 [2007], 8 cores, 8 threads/core Niagara-3 [2009], 16 cores, 8 threads/core

14

15 Simultaneous Multithreading (SMT) เทคน คท ผ านมาเป นแบบ vertical multithreading โดยแต ละ stage ของ pipeline ประมวลผลหน ง thread ณ เวลาใดๆ SMT จะใช กลไกท ม อย ในout-of-order superscalar CPU เพ อท า fine-grain multithreading ในระด บท เหน อกว า vertical multithreading

16 ส าหร บโปรแกรมท วไป execution unit ม งานท า ค อนข างน อย Percent of Tota al Issue Slots 8-way superscalar 8 issue slots per cycle โดยเฉล ย ~1.5 จาก 8 slots ถ กใช งาน From: Tullsen, Eggers, and Levy, Simultaneous Multithreading: Maximizing On-chip Parallelism, ISCA 1995.

17 Superscalar Machine Instruction issue Issue width Completely idle (vertical waste) cycle Time Partially filled cycle, i.e., IPC < 4 (horizontal waste)

18 Vertical Multithreading Instruction issue Issue width Second thread interleaved cycle-by-cycle Time Partially filled cycle, i.e., IPC < 4 (horizontal waste)

19 Chip Multiprocessing (CMP) Issue width Time

20 Ideal Superscalar Multithreading [Tullsen, Eggers, Levy, UW, 1995] Issue width Time สามารถน าค าส งจาก thread ต างๆ เข ามาเต มใน slot ท เคยจะต องส ญเส ยไปได อย างอ สระ

21 OOOSimultaneous Multithreading [Tullsen, Eggers, Emer, Levy, Stamm, Lo, DEC/UW, 1996] เพ ม context ของ thread เข าไป และ fetch จากหลายๆ thread ในเวลาเด ยวก น สามารถน าค าส งจากหลายๆ thread มาไว ท issue queue เด ยวก นได เพ มโอกาสในการหาค าส งท เป นอ สระต อก นเพ อจะ issue ไปพร อมก นได ไม ต องเพ มเต มฮาร ดแวร ใน OOOCPU มากน ก ถ าไม ม thread อ นๆมาร นร วมก นthread เด ยวก ครอง CPU ท งหมด และท างานได เร วข นกว าเวลาท ต องไป share CPU ก บ thread อ นๆ

22 การปร บต วของ CPU แบบ SMT ส าหร บส วนของโปรแกรมท ม TLP มาก Issue width ส าหร บส วนของโปรแกรมท ม TLP น อย (กล บไปใช ILP แทน) Issue width Time Time

23 IBM Power 4 Single-threaded OOO superscalar CPU IFAR I-cache BR Scana Instr Buffer Q BR Decode, BR Decode, Predict Crack Pred ict Crack & Group Formation Group Formation GCT GCT BR/C R Issue Q FX/LD 1 Issue Q FX/LD 2 Issue Q FP Issue Q FP Issue Q BR E xec Unit CR Exec Unit FX 1 Exec Unit LD 1 Exec Unit LD 2 Exec Unit FX 2 Exec Unit FP1 Exec Unit FP2 Exec Unit StQ D -cache

24 IBM Power 5 2 commits (architected register sets) 2 fetch (PC), 2 decodes

25 SMT ในทางปฏ บ ต อย างมากเพ ยงแค 2 threads ถ าจะให มากกว าน เช น 4 จะม ป ญหาคอขวดเก ดก บทร พยากรท ใช ร วมก น Cache Bandwidth ของหน วยความจ า Physical register ต วอย าง SMTCPU ท ออกส ท องตลาด Pentium-4 Hyperthreading(2002) จากน น Intel ท ง hyperthreading ไปนานมากจนกระท งย คสถาป ตยกรรม Nehalem ราว ป 2008 IBM Power 5 (2004) SMTCPU ท เป นโครงการแต ไม ได ท าออกมา Alpha (EV8)

26 เกณฑ ในการ schedule แต ละ thread ใน SMT เล อกค าส งจาก thread ท ม ค าส งอย ใน SMTpipe น อยท ส ด (ICOUNT policy) ค ณสมบ ต ของ ICOUNT: 1. ไม ท าให ค าส งจาก thread หน ง อย ในinstruction queue มากไป 2. ให ความส าค ญก บ thread ท ปลดค าส งจาก queue ได เร ว 3. ท าให เก ดการผสมผสานอย าง ย ต ธรรม

27 สร ปล กษณะการท า multithreading

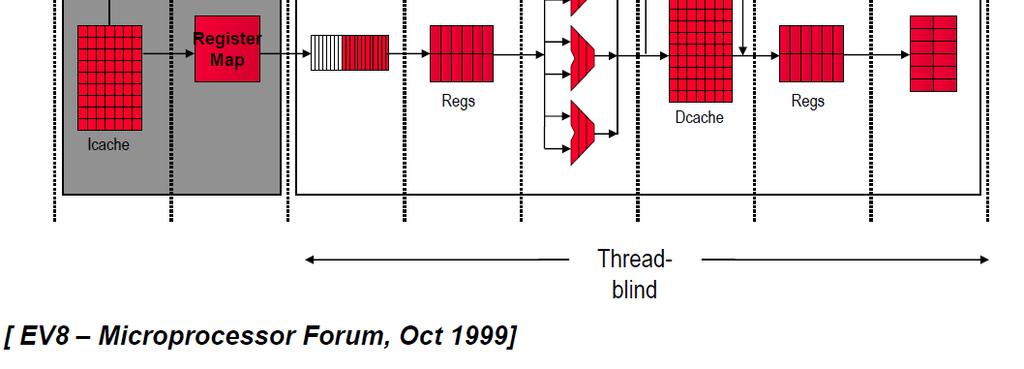

28 OOOPipeline

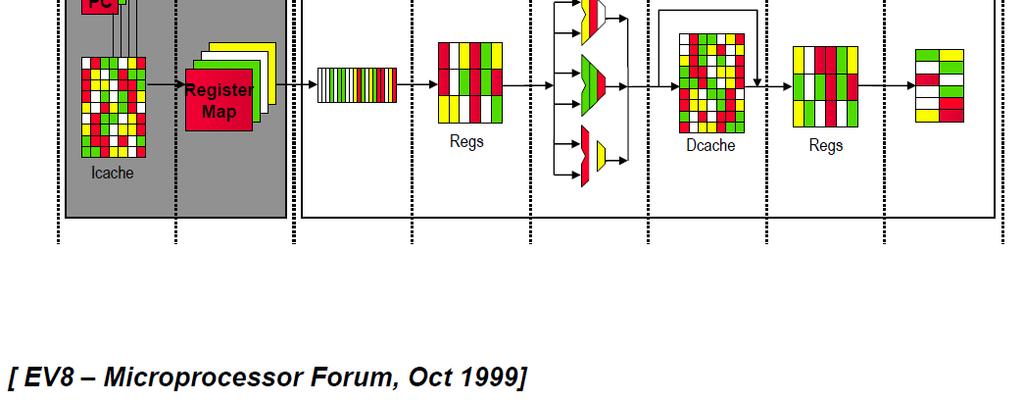

29 SMTPipeline
