1 Käyttöohje Tärylevyt WP 1540A WP 1550AW fi F I

2 Tekijänoikeudet Copyright 2010 Wacker Neuson Corporation. Kaikki oikeudet, mukaan lukien kopiointi- ja jakeluoikeudet, pidдtetддn. Koneen alkuperдinen ostaja saa jдljentдд tдmдn julkaisun kopioimalla. Kaikki muu jдljentдminen on kielletty ilman Wacker Neuson Corporationin antamaa nimenomaista kirjallista lupaa. Kaikki jдljentдminen tai jakelu, jota Wacker Neuson Corporation ei ole hyvдksynyt, katsotaan tekijдnoikeuksien loukkaamiseksi ja johtaa oikeustoimiin. Vддrinkдytцkset johtavat syytteeseen. Tavaramerkit Kaikki tдssд kдsikirjassa esitellyt tavaramerkit ovat niiden omistajien omaisuutta. Valmistaja Wacker Neuson Manila Incorporated Lot 2,Blk 1 Phase, PEZA Drive, First Cavite Industrial Estate, Brgy. Langkaan Dasmariñas, Cavite, Philippines Puhelin: +63-(0) Telefaksi: +63-(0) Käännetyt ohjeet Tдmд kдyttцohje on kддnnцs alkuperдisestд ohjeesta. Kдyttцohjeen alkuperдinen kieli on amerikanenglanti.

3 WP 1540A/AW Esipuhe 3 Sisältö 1. Turvallisuus Kipinäsalpojen käyttöä koskevat lait Käyttöturvallisuus Moottorin turvallisuus Turvallinen huolto Tarrat Varoitus- ja tietotarrat Käyttöä koskevat tarrat Tekniset tiedot Moottori Tärylevy Melu- ja tärinämittaukset Mitat Käyttäminen Polttoainesuositus Ennen käynnistystä Käynnistys Sammutus Käyttökohteet Käyttäminen Pyöräsarja ( ) wpm_bo fitoc.fm 1

4 Sisältö WP 1540A/AW 4. Huolto Huoltoaikataulu Tärylevyn puhdistus Kiilahihna Täryn voitelu Sytytystulppa Moottorin öljy Ilmansuodatin Sakkakupin puhdistus Moottorin käyntinopeuden säätö Kaasuttimen säätö Vianmääritys Varastointi Koneen nostaminen Koneen kuljetus...33 wpm_bo fitoc.fm 2

5 Esipuhe Tässä käsikirjassa annetaan tietoja ja toimenpideohjeita, joiden avulla tätä Wacker Neuson-mallia voidaan käyttää ja ylläpitää turvallisesti. Oman turvallisuutesi ja tapaturmien estämisen kannalta on tärkeää, että luet ja ymmärrät käsikirjassa annetut ohjeet ja noudatat niitä. Säilytä tämä käsikirja tai sen kopio koneen kanssa. Jos käsikirja katoaa tai tarvitset siitä lisäkappaleita, ota yhteys Wacker Neuson Corporation. Tämä kone on valmistettu käyttäjän turvallisuutta silmällä pitäen. Se voi olla kuitenkin vaarallinen, jos sitä käytetään tai huolletaan väärin. Noudata käyttöohjeita huolellisesti! Jos sinulla on laitteen käyttöä tai huoltoa koskevia kysymyksiä, ota yhteys Wacker Neuson Corporation. Käsikirjassa olevat tiedot perustuvat julkaisuajankohtana tuotannossa oleviin koneisiin. Wacker Neuson Corporation pidättää oikeuden kaikkien näiden tietojen muuttamiseen siitä etukäteen ilmoittamatta. Kaikki oikeudet (varsinkin kopiointi- ja levittämisoikeudet) pidätetään. Copyright 2010 Wacker Neuson Corporation. Mitään tämän julkaisun osaa ei saa jäljentää missään muodossa eikä millään keinolla elektronisesti tai mekaanisesti valokopiointi mukaan lukien ilman Wacker Neuson Corporation saatua nimenomaista kirjallista lupaa. Kaikenlaista jäljentämistä tai levittämistä, johon Wacker Neuson Corporation ei ole antanut lupaa, pidetään tekijänoikeuksien loukkauksena ja niistä nostetaan syyte. Pidätämme nimenomaan oikeuden tehdä sellaisia teknisiä muutoksia, jopa niistä etukäteen ilmoittamatta, joiden tarkoituksena on koneidemme tai niiden turvallisuuden parantaminen. wc_tx000001fi.fm 3

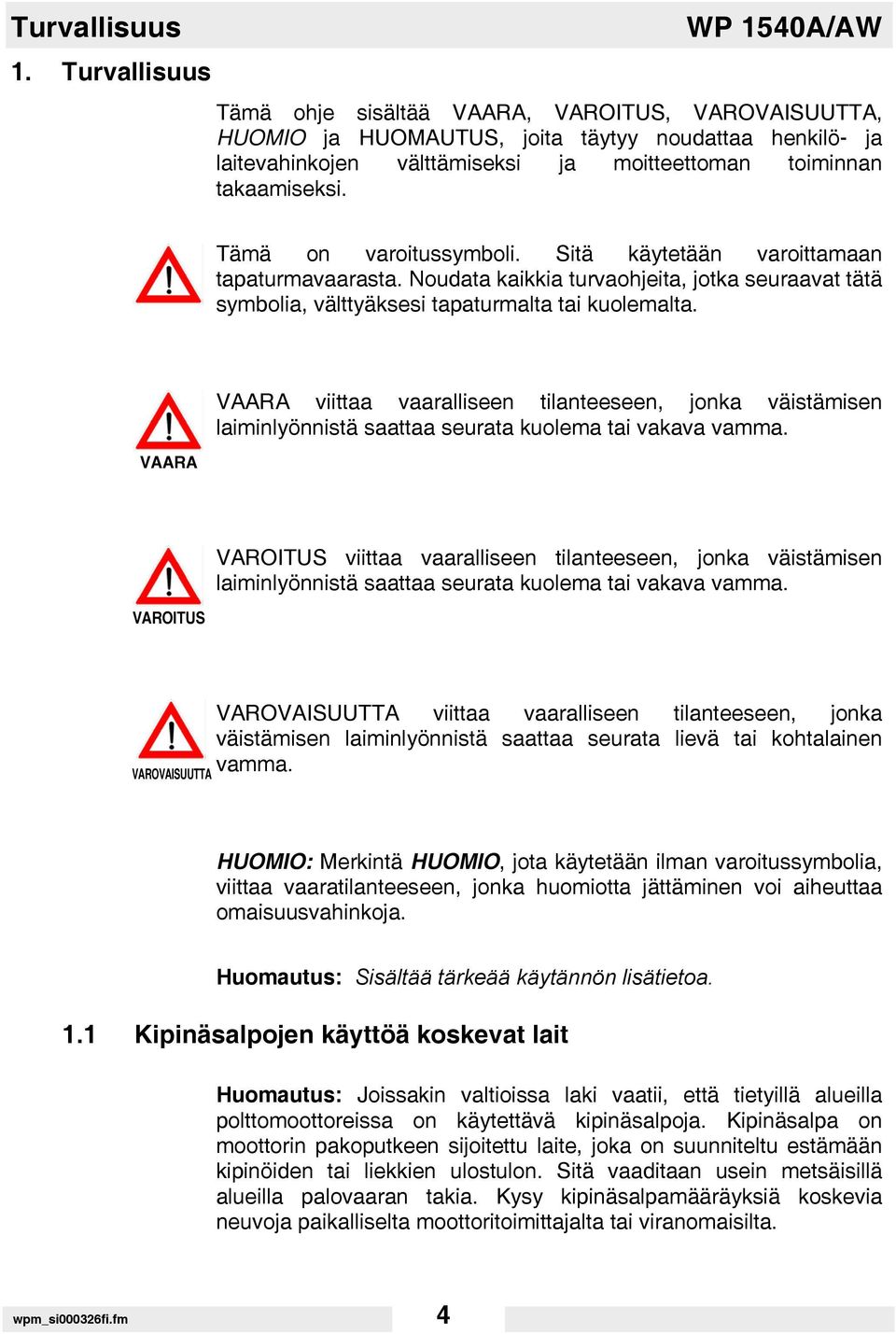

6 Turvallisuus 1. Turvallisuus WP 1540A/AW Tämä ohje sisältää VAARA, VAROITUS, VAROVAISUUTTA, HUOMIO ja HUOMAUTUS, joita täytyy noudattaa henkilö- ja laitevahinkojen välttämiseksi ja moitteettoman toiminnan takaamiseksi. Tämä on varoitussymboli. Sitä käytetään varoittamaan tapaturmavaarasta. Noudata kaikkia turvaohjeita, jotka seuraavat tätä symbolia, välttyäksesi tapaturmalta tai kuolemalta. VAARA VAARA viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata kuolema tai vakava vamma. VAROITUS VAROITUS viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata kuolema tai vakava vamma. VAROVAISUUTTA VAROVAISUUTTA viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata lievä tai kohtalainen vamma. HUOMIO: Merkintä HUOMIO, jota käytetään ilman varoitussymbolia, viittaa vaaratilanteeseen, jonka huomiotta jättäminen voi aiheuttaa omaisuusvahinkoja. Huomautus: Sisältää tärkeää käytännön lisätietoa. 1.1 Kipinäsalpojen käyttöä koskevat lait Huomautus: Joissakin valtioissa laki vaatii, että tietyillä alueilla polttomoottoreissa on käytettävä kipinäsalpoja. Kipinäsalpa on moottorin pakoputkeen sijoitettu laite, joka on suunniteltu estämään kipinöiden tai liekkien ulostulon. Sitä vaaditaan usein metsäisillä alueilla palovaaran takia. Kysy kipinäsalpamääräyksiä koskevia neuvoja paikalliselta moottoritoimittajalta tai viranomaisilta. wpm_si000326fi.fm 4

7 WP 1540A/AW 1.2 Käyttöturvallisuus Turvallisuus Tämän laitteen turvallinen käyttö edellyttää laitteen tuntemista ja käyttöharjoitusta. Laitteen virheellinen tai asiantuntematon käyttö voi olla vaarallista. Lue käyttöohjeet ja tutustu laitteeseen ja sen hallintamekanismeihin. Kokemattoman käyttäjän tulee ennen käytön aloittamista saada opetusta kokeneelta käyttäjältä ÄLÄ KOSKAAN salli käyttöön perehtymättömän henkilön käyttää tätä laitetta. Käyttäjien on oltava selvillä käyttöön liittyvistä riskeistä ja vaaroista ÄLÄ KOSKAAN kosketa pakoputkea, moottorin sylintereitä tai jäähdytysripoja, kun ne ovat kuumia. Seurauksena on palovammoja ÄLÄ KOSKAAN käytä lisävarusteita tai laitteita, jotka eivät ole Wacker Neusonin suosittelemia. Seurauksena saattaa olla laiterikko tai henkilövahinko ÄLÄ KOSKAAN käytä konetta ilman hihnasuojaa. Paljaana olevat hihnapyörät ja hihna muodostavat vaaramomentin, joka voi aiheuttaa vakavan tapaturman ÄLÄ KOSKAAN jätä laitetta yksin sen ollessa käynnissä Huolehdi AINA, että koneenkäyttäjä tuntee koneen käyttö- ja turvaohjeet ennen käytön aloittamista Käytä AINA työvaatetusta, kun käytät laitetta Esimerkiksi silmäsuojaimet tai suojalasit suojelevat silmiä kimpoilevan roskan aiheuttamilta vammoilta Sulje AINA polttoainehana, kun laitetta ei käytetä, jos koneessa on sellainen Huolehdi AINA koneen asiallisesta säilytyksestä, kun sitä ei käytetä. Laite tulisi säilyttää kuivassa, puhtaassa paikassa pois lasten ulottuvilta Huolehdi AINA konetta käyttäessäsi, että kaikki turvalaitteet ja suojukset ovat paikallaan ja kunnossa. ÄLÄ tee turvalaitteisiin muutoksia tai estä niiden toimintaa. ÄLÄ käytä konetta, jos jokin turvalaitteista tai suojuksista puuttuu tai ei toimi Lue ja ymmärrä AINA käyttöoppaassa annetut ohjeet ja noudata niitä ennen kuin yrität käyttää konetta. VAROITUS wpm_si000326fi.fm 5

8 Turvallisuus 1.3 Moottorin turvallisuus WP 1540A/AW VAARA Polttomoottorit muodostavat erityisen riskitekijän käydessään ja tankattaessa. Alla olevien turvaohjeiden noudattamatta jättäminen voi aiheuttaa vakavan tapaturman tai kuoleman ÄLÄ KOSKAAN käytä moottoria sisätiloissa tai suljetussa paikassa, kuten esim. syvässä ojassa, jollei paikassa ole riittävää tuuletusta. Moottorin pakokaasu sisältää myrkyllistä hiilimonoksidia; hiilimonoksidille altistuminen voi aiheuttaa tajunnan menetyksen ja johtaa kuolemaan WACKER myy sähkökäyttöisiä käsijunttia suljetuissa tiloissa tapahtuvaa käyttöä varten Äla tupakoi, kun käytät konetta ÄLÄ tupakoi, kun tankkaat moottoria ÄLÄ tankkaa kuumaa tai käynnissä olevaa moottoria ÄLÄ tankkaa moottoria avotulen lähellä ÄLÄ läikytä bensiiniä, kun tankkaat ÄLÄ käytä moottoria avotulen lähellä Suorita AINA tankkaus hyvin tuuletetussa tilassa Laita AINA polttoainesäiliön kansi takaisin paikalleen tankkauksen jälkeen Tarkasta AINA ennen moottorin käynnistämistä polttoaineputket, polttoainesäiliön kansi ja polttoainesäiliö, ettei niissä ole vuotoja tai murtumia. Älä käytä konetta, jos siinä on polttoainevuotoja tai polttoainesäiliön kansi tai polttoaineputket ovat löysällä. wpm_si000326fi.fm 6

9 WP 1540A/AW 1.4 Turvallinen huolto Turvallisuus VAROITUS Puutteellisesti huollettu laite muodostaa turvallisuusriskin! Määräaikainen huolto ja ajoittainen korjaus ovat tarpeellisia laitteen pitkäaikaisen turvallisen ja kunnollisen toiminnan takaamiseksi ÄLÄ yritä puhdistaa tai huoltaa konetta sen käydessä. Pyörivät osat saattavat aiheuttaa tapaturman ÄLÄ pyöritä bensiinimoottoria sytytystulppa irrotettuna, jos se on saanut liikaa polttoainetta. Sylinterissä oleva bensiini purskahtaa ulos tulpan reiästä ÄLÄ testaa kipinää bensiinimoottorissa, joka on saanut liikaa polttoainetta tai jos bensiinin haju on tuntuva. Kipinä voi aiheuttaa tulipalon ÄLÄ käytä bensiiniä tai muita polttonesteitä tai palavia liuottimia osien pesuun varsinkaan suljetuissa tiloissa. Polttonesteiden ja liuottimien höyryt saattavat muodostaa räjähtäviä kaasuja Pidä AINA pakoputken ympäristö puhtaana roskista, mikä vähentää paloriskiä Vaihda AINA kuluneet tai rikkoutuneet osat Wacker Neuson in tämän käsijuntan huoltoa varten suunnittelemiin ja suosittelemiin osiin Irrota AINA bensiinimoottorin sytytystulpan johto ennen huoltoa, ettei moottori käynnisty vahingossa Pidä AINA laite ja sen tarrat puhtaina. Uusi kaikki irronneet ja vaikeasti luettavat tarrat. Tarroissa on tärkeitä käyttöohjeita ja varoituksia. wpm_si000326fi.fm 7

10 Turvallisuus 1.5 Tarrat WP 1540A/AW wpmgr WARNING WARNUNG ADVERTENCIA AVERTISSEMENT 10W wpm_si000326fi.fm 8

11 WP 1540A/AW 1.6 Varoitus- ja tietotarrat Turvallisuus Tässä Wacker Neuson-koneessa käytetään kansainvälisiä kuvatarroja tarpeellisissa paikoissa. Tarrojen selitykset: Tarra Merkitys VAROITUS! Käytä kuulonsuojaimia konetta käyttäessäsi. Lue konetta koskevat tiedot käyttöoppaasta. Tarkista moottorin öljyn määrä. Käytä SAE 10W30 -öljyä. 9! Tarkista polttoaineen määrä. VAROITUS! Kuuma pinta! Taattu äänentehotaso db(a). wpm_si000326fi.fm 9

12 Turvallisuus Tarra Merkitys WP 1540A/AW VAROITUS! Liikkuvaan hihnaan tarttumisesta on seurauksena käsivamma. Aseta hihnansuojus aina takaisin paikalleen. VAROVAISUUTTA! Lue ohjekirja niin että ymmärrät sen täysin, ennen kuin käytät konetta. Laiminlyönti lisää loukkaantumisriskiä sinun ja muiden osalta. VARO Nostopiste. VAARA! Moottorin pakokaasu sisältää häkää; käytä ainoastaan hyvin tuuletetuissa tiloissa. Lue ohjekirja. Älä käytä moottoria ympäristössä jossa on kipinöitä, avotulta tai palavia esineitä. Sammuta moottori ennen tankkausta. Etiketti-Koneen Malli Tässä etiketissä on koneen mallin nimi. Company logo wpm_si000326fi.fm 10

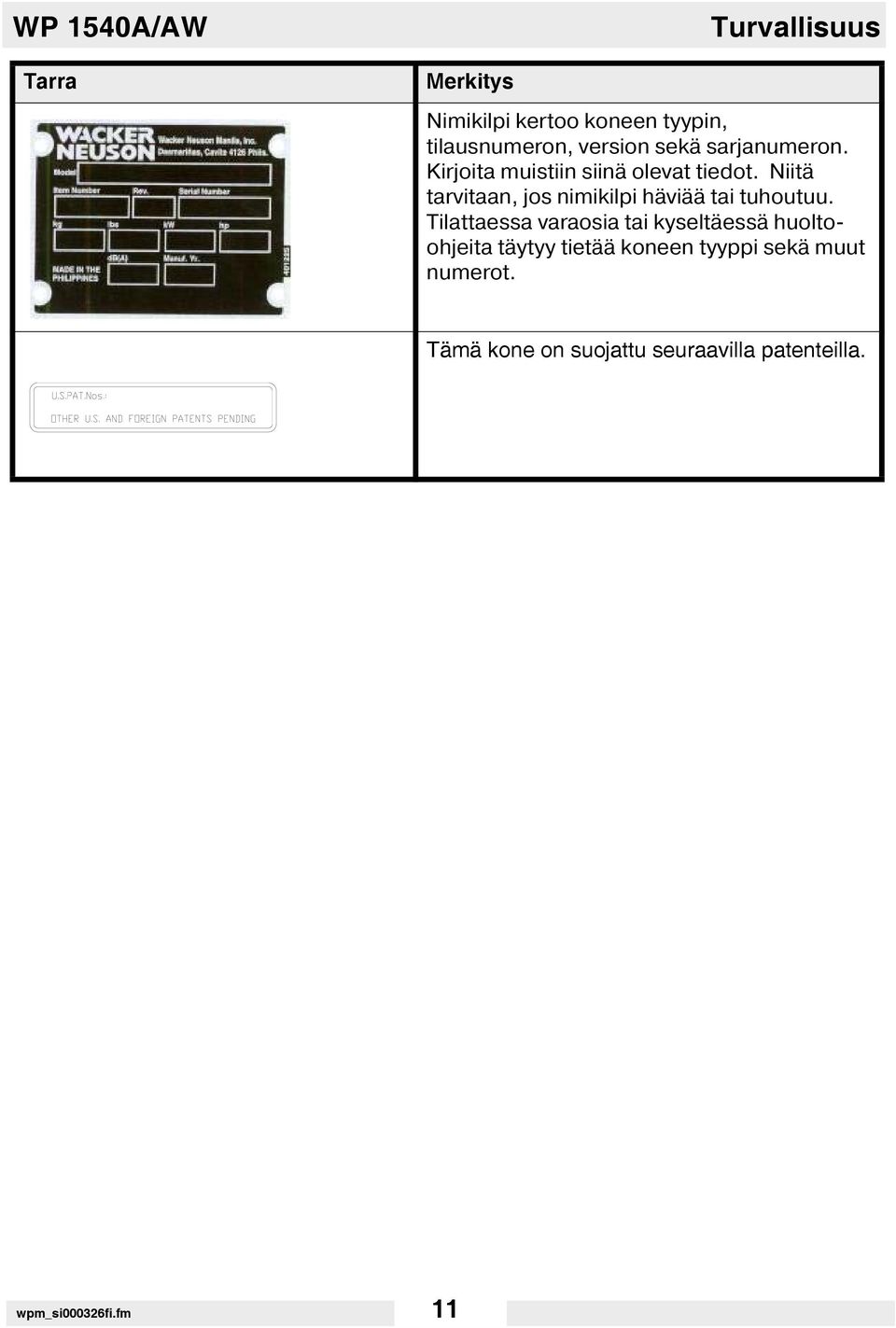

13 WP 1540A/AW Tarra Merkitys Turvallisuus Nimikilpi kertoo koneen tyypin, tilausnumeron, version sekä sarjanumeron. Kirjoita muistiin siinä olevat tiedot. Niitä tarvitaan, jos nimikilpi häviää tai tuhoutuu. Tilattaessa varaosia tai kyseltäessä huoltoohjeita täytyy tietää koneen tyyppi sekä muut numerot. Tämä kone on suojattu seuraavilla patenteilla. wpm_si000326fi.fm 11

14 Turvallisuus 1.7 Käyttöä koskevat tarrat WP 1540A/AW Tässä Wacker Neuson-koneessa käytetään kansainvälisiä kuvatarroja tarpeellisissa paikoissa. Tarrojen selitykset: Tarra Merkitys Avaa polttoainehana. Paina tai käännä moottorin katkaisin ON (KÄYNNISSÄ) -asentoon. Sulje ilmaläppä. Pane kaasu IDLE (TYHJÄKÄYNTI) -asentoon. Vedä takaisinkelautuvasta käynnistinnarusta. Sulje polttoainehana. wpm_si000326fi.fm 12

15 WP 1540A/AW Turvallisuus Tarra 1 Merkitys Paina tai käännä moottorin katkaisin OFF (SAMMUTETTU) -asentoon. Avaa ilmaläppä. Pane kaasu FAST (NOPEA) -asentoon. Kaasuvipu: Kilpikonna = Tyhjäkäynti tai Hidas Kaniini = Täysi tai Nopea vauhti Nostokohta (manuaalinen). wpm_si000326fi.fm 13

16 Tekniset tiedot 2. Tekniset tiedot WP 1540A/AW 2.1 Moottori Moottorin tehoarvot Nettotehoarvo standardin SAE J1349 mukaan. Todellinen ulostuloteho voi vaihdella käyttöolosuhteista riippuen. WP 1540A/AW , , , Moottori Moottorin valmistaja Moottorin malli Maks. nimellisnopeudella kw Honda GX 160 UT1 QWX rpm Sytytystulppa tyyppi NGK BPR 6ES Kärkiväli mm 0,7 0,8 Käyttönopeus rpm 3600 Kytkimen kytkeytyminen rpm 2100 Ilmansuodatin tyyppi Kaksoiselementti Moottoriöljy uokitus SAE 10W30 luokka SG tai SF Moottorin öljymäärä ml 600 Polttoaine tyyppi Normaali lyijytön bensiini Polttoainetankin tilavuus l 3,6 Venttiilivälys (kylmänä) mm Imu: 0,15 Pako: 0,20 wpm_td000335fi.fm 14

17 WP 1540A/AW 2.2 Tärylevy Tekniset tiedot WP 1540A/AW , , , Tärylevy Käyttöpaino 86 Vesitankin tilavuus l 10,4 Täryttimen kierrosluku rpm/hihna 5800 Täryttimen voitelu ml 150 Automaattivaihteistoneste Dextron III / Mercon tai vastaava. Mitat mm 686 x 400 x Melu- ja tärinämittaukset Utrustningens uppmätta ljudtrycksnivå är i överensstämmelse med EN ISO Ljuseffektnivån överensstämmer med direktivet 2000/14/ EG - Bulleremissioner från utomhusutrustning. ljudtrycksnivå för användaren (L pa ) WP 1540A = 97 db(a) WP 1540AW = 97 db(a) garanterad ljudeffektnivå (L WA ) = 108 db(a). Utrustningens uppmätta nivå för hand/arm vibration (HAV) överensstämmer med ISO 5349, EN1033, och EN500-4 där de är tillämpliga. WP 1540A = 10,8 m/sek 2 WP 1540AW = 10,8 m/sek 2 wpm_td000335fi.fm 15

18 Tekniset tiedot 2.4 Mitat WP 1540A/AW mm (tuumaa) 965 (38) 400 (16) 875 (35) wpmgr wpm_td000335fi.fm 16

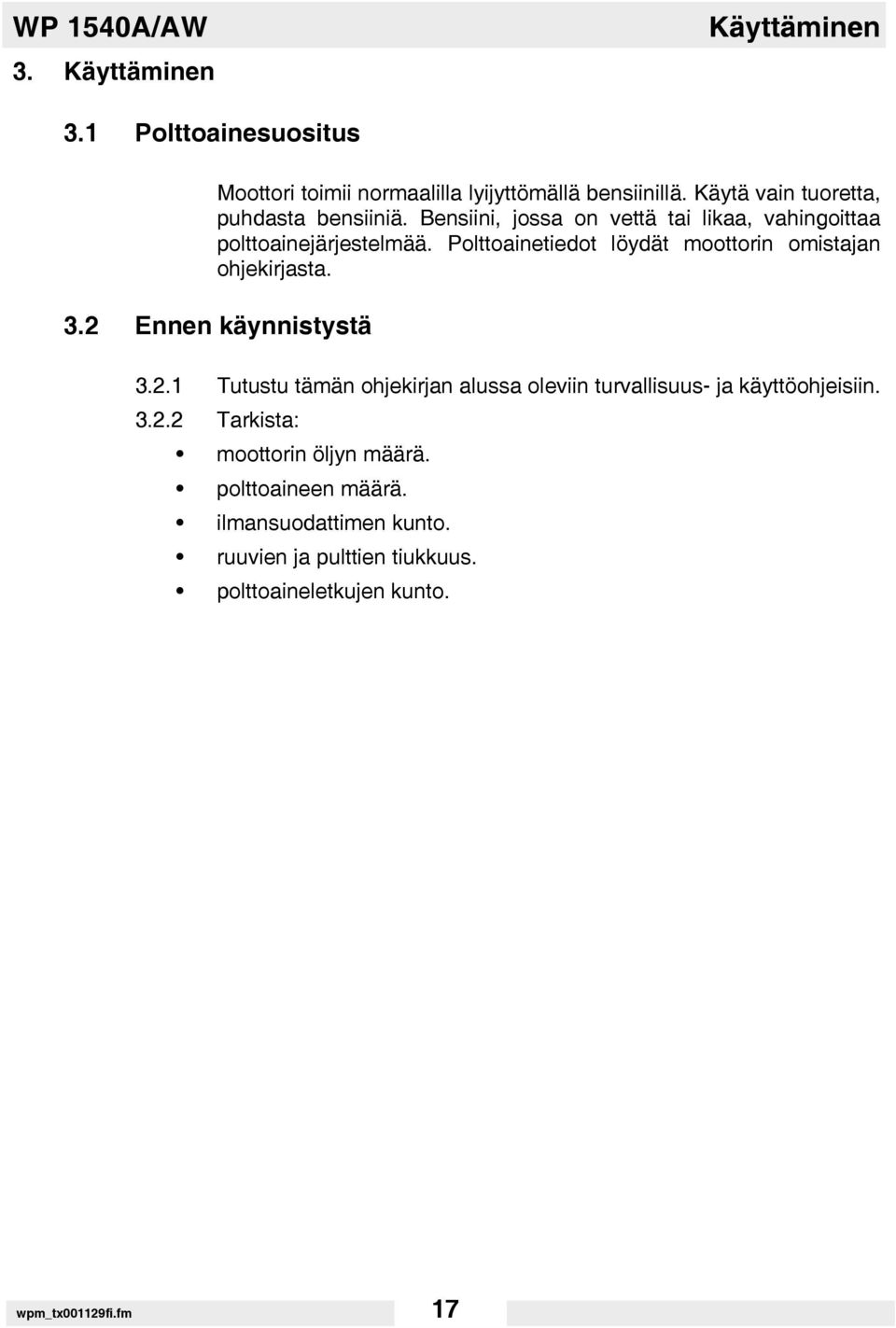

19 WP 1540A/AW 3. Käyttäminen Käyttäminen 3.1 Polttoainesuositus Moottori toimii normaalilla lyijyttömällä bensiinillä. Käytä vain tuoretta, puhdasta bensiiniä. Bensiini, jossa on vettä tai likaa, vahingoittaa polttoainejärjestelmää. Polttoainetiedot löydät moottorin omistajan ohjekirjasta. 3.2 Ennen käynnistystä Tutustu tämän ohjekirjan alussa oleviin turvallisuus- ja käyttöohjeisiin Tarkista: moottorin öljyn määrä. polttoaineen määrä. ilmansuodattimen kunto. ruuvien ja pulttien tiukkuus. polttoaineletkujen kunto. wpm_tx001129fi.fm 17

20 Käyttäminen 3.3 Käynnistys WP 1540A/AW Tavata kuva: wc_gr Avaa bensiinihana kääntämällä vipu oikealle (a1). Huomaa: Jos moottori on kylmä, työnnä rikastimen vipu kiinniasentoon (b1). Jos moottori on kuuma, aseta rikastin auki-asentoon (b2) Käännä moottorin katkaisin asentoon "ON" ("KÄYNNISSÄ") (e1) Avaa kaasua kääntämällä vipua hieman vasemmalle (d1) Vedä käynnistinnarusta (c). Huomaa: Jos moottorissa on liian vähän öljyä, se ei käynnisty. Jos on näin, tarkista öljyn määrä ja lisää öljyä tarpeen mukaan. Jotkin moottoreista on varustettu öljynpainevalolla (f), joka syttyy silloin, kun vedetään Avaa rikastin, kun moottori on lämmennyt (b2) Avaa kaasu täysin, kun käytät konetta. 3.4 Sammutus Tavata kuva: wc_gr Vähennä moottorin kierrokset tyhjäkäynnille kääntämällä kaasuvipu kokonaan oikealle (d2) Käännä moottorin katkaisin asentoon "OFF" ("SAMMUTETTU") (e2) Sulje bensiinihana kääntämällä vipu vasemmalle (a2). wpm_tx001129fi.fm 18

21 WP 1540A/AW 3.5 Käyttökohteet Käyttäminen Tämä levy on suunniteltu irtonaisten ja rakeisten maalajien, soran ja katukivetysten tiivistykseen. Se on tarkoitettu pieniin tiloihin ja rakenteiden reunoihin mukaanlukien seinät, sokkelit ja jalkakäytävät. Levyt, joissa on vesitankki, soveltuvat asfaltin tiivistykseen. Tätä levyä ei suositella tarttuvan, savisen maan tiivistykseen. Käytä täryjunttaa tai sorkkajyrää sellaisen maan tiivistykseen. wpm_tx001129fi.fm 19

22 Käyttäminen 3.6 Käyttäminen WP 1540A/AW Tavata kuva: wpmgr Käytä moottoria täydellä kaasulla ja anna levyn liikkua vapaasti eteenpäin. Ylämäessä saattaa olla tarpeen hieman työntää levyä. Riippuen tiivistettävästä materiaalista 3-4 yliajoa on normaalisti riittävä hyvän tiivistystuloksen saavuttamiseksi. Pieni määrä kosteutta tiivistettävässä materiaalissa on tarpeen, mutta liika kosteus saa rakeet takertumaan toisiinsa ja tiivistystulos kärsii. Jos maa on hyvin märkä, anna sen kuivua jonkin verran ennen tiivistystä. Jos maa on niin kuivaa, että se pölyää levyä käytettäessä, sitä tulee kastella hieman tiivistystuloksen parantamiseksi. Kastelu vähentää samalla ilmansuodattimen huollontarvetta. Asfalttia tiivistettäessä avaa vesisäiliön venttiili (a1), jolloin asfaltti ja levyn alapinta kastuvat ja levyn takertuminen asfalttiin estyy. Kaksi tai kolme yliajoa on normaalisti riittävä tiiviin tuloksen saavuttamiseksi. Katukivetysten tiivistykseen on saatavana valinnaisena lisätarvikkeena tarkoitusta varten suunniteltu polyuretaanilevy, joka kiinnitetään tärylevyn pohjaan estämään kivien lohkeilua ja raapiutumista. HUOMIO: ÄLÄ käytä levyä betonialustalla tai muulla erittäin kovalla, kuivalla ja tiiviillä pinnalla. Levy hyppii enemmän kuin täryttää, mikä saattaa olla vahingollista sekä levylle että moottorille. wpmgr wpm_tx001129fi.fm 20

23 WP 1540A/AW 3.7 Pyöräsarja ( ) Käyttäminen Tavata kuva: wc_gr Pyöräsarja (osanro ) on vakiovarusteena vain malleissa , , ja Muihin malleihin se on saatavana lisävarusteena Irrota pyöräsarja kiinnikkeestä (a) ja aseta pyörät ala-asentoon Käännä pidikettä ja kiinnitä poikittaistuki pidikkeeseen. HUOMIO: Pidike estää tärylevyä kiertymästä ja kaatumasta taaksepäin käyttäjän päälle Kallista tärylaattaa eteenpäin työntämällä ohjainvartta eteenpäin ja käännä pyörät ala-asentoon Vedä ohjainvartta taaksepäin ja kallista tärylaatta takaisin ylös pyörien päälle kuljetusasentoon. HUOMIO: ÄLÄ nosta tärylevyä ohjauskahvasta. Tärylevy voi heilahtaa ja kaatua. a a wc_gr wpm_tx001129fi.fm 21

24 Huolto 4. Huolto WP 1540A/AW 4.1 Huoltoaikataulu Allaoleva taulukko antaa huoltoajat hiertimelle ja moottorille. Moottorin valmistajan käsikirjasta löydät tarkemmat huolto-ohjeet moottorille. Päivittäin ennen käynnistystä Ensimmäisten 20 käyttötunnin jälkeen Kahden viikon tai 50 tunnin välein Kuukau sittain tai 100 tunnin välein Vuosittain tai 300 tunnin välein Tarkista bensiinin määrä. Tarkista moottoriöljyn määrä. Tarkista polttoaineletkut. Tarkista ilmansuodatin. Vaihda tarvittaessa. Tarkista ruuvit ja pultit. Tarkista / kiristä kiilahihna. Puhdista ilmansuodattimen elementti. Tarkista vaimenninkumit. Vaihda moottorin öljy. Puhdista moottorin jäähdytysrivat. Puhdista sakkakuppi. Tarkista / puhdista sytytystulppa. Tarkista / säädä venttiilien välykset. Vaihda täryn öljy. 4.2 Tärylevyn puhdistus Puhdista levy käytön jälkeen poistamalla hiekka, kivet ja muta moottorijalustan alta. Jos levyä on käytetty pölyisessä paikassa, tarkista, ettei moottorin sylinterin jäähdytysripojen väliin ole kerääntynyt likaa. Pidä jäähdytysrivat puhtaina, ettei moottori ylikuumene. wpm_tx001130fi.fm 22

25 WP 1540A/AW 4.3 Kiilahihna Huolto Tavata kuva: wc_gr Jos laite on uusi tai hihna on uusittu, tarkasta hihnan kireys ensimmäisen 20 käyttötunnin jälkeen. Tarkasta ja säädä hihna tämän jälkeen 50 tunnin välein. Hihnan vaihtaminen: Irrota hihnansuojus ja neljä kuusiomutteria (a), jotka pitävät hihnapyörän puoliskoja (b) yhdessä. Irrota hihnapyörän ulompi puolisko ja irrota hihna Asenna uusi hihna hihnapyörälle ja kiinnitä hihnapyörän puoliskot yhteen kuusiomuttereilla. Säädä hihnan kireyttä lisäämällä tai poistamalla hihnapyörän puoliskojen välissä olevia välilevyjä (c). Hihna on sitä kireämmällä, mitä vähemmän välilevyjä käytetään. Kolmen välilevyn pitäisi antaa sopiva kireys uusia WACKER-hihnoja käytettäessä. Hihnan painuman tulisi olla 6 10 mm mitattuna kytkinpyörän ja täryttimen pyörän puolivälistä (d). Aseta käyttämättömät välilevyt hihnapyörän ulkopuolelle Kiinnitä hihnansuojus takaisin > =? M? C H % % wpm_tx001130fi.fm 23

26 Huolto 4.4 Täryn voitelu WP 1540A/AW Tavata kuva: wpmgr Tärykokonaisuus on itsenäinen, koteloitu yksikkö. Laakereiden voitelu tapahtuu automaattivaihteistonesteellä (katso tyyppi Tekniset tiedot - osasta). Vaihda neste joka vuosittain tai 300 käyttötunnin välein. Vaihda samalla o-rengas (a). Nesteen vaihto: Irrota hihnasuoja, hihna ja vesisäiliön letku Irrota neljä ruuvia (b), jotka kiinnittävät moottorijalustan pohjalevyyn, ja nosta jalusta irti pohjalevystä Irrota laakerikokonaisuuden päätykansi (c). Laakerin ulompi vierintärengas jää kanteen Kallista pohjalevyä ja valuta neste ulos. Hävitä käytetty neste asianmukaisella tavalla. Ota yhteys paikalliseen kierrätyskeskukseen Lisää 150 ml automaattivaihteistonestettä tärykoteloon ja kiinnitä päätykansi takaisin paikoilleen. Älä ylitäytä täryä, etteivät laakerit ylikuumene Asenna petikokonaisuus pohjalevyyn ja asenna hihna, hihnasuoja ja vesisäiliön letku. wpmgr wpm_tx001130fi.fm 24

27 WP 1540A/AW 4.5 Sytytystulppa Huolto Tavata kuva: wc_gr Puhdista tai vaihda sytytystulppa tarpeen mukaan, että oikea käyttövarmuus säilyy. Katso ohjeet moottorin omistajan ohjekirjasta. Äänenvaimennin kuumenee käytön aikana erittäin kuumaksi ja pysyy kuumana jonkin aikaa moottorin sammuttamisen jälkeen. Älä kosketa kuumaa äänenvaimenninta. VAROITUS Huomaa: Katso ohjeet Tekniset tiedot Tulppasuositus, Aseta kärkiväliksi Irrota sytytystulppa ja tutki se Vaihda tulppa, jos eristin on halkeillut tai lohjennut. Puhdista kärjet teräsharjalla Aseta kärkiväliksi (a) Kiristä tulppa kunnollisesti. HUOMIO: Löysä sytytystulppa saattaa tulla erittäin kuumaksi ja aiheuttaa moottorin rikkoutumisen. wpm_tx001130fi.fm 25

28 Huolto 4.6 Moottorin öljy WP 1540A/AW Tavata kuva: wc_gr Tyhjennä öljy moottorin ollessa vielä lämmin Irrota öljyn täyttötulppa (a) ja tyhjennystulppa (b) öljyn poistoa varten. Huomaa: Aseta ympäristöä suojellaksesi muovipeite ja astia koneen alle keräämään tyhjentyvä neste. Hävitä tämä neste ympäristönsuojelusäännösten mukaisesti Asenna tyhjennystulppa takaisin Kaada suositeltua öljyä moottoriin tulpan aukon tasalle (c). Katso öljymäärä ja tyyppi kappaleesta Tekniset tiedot Kierrä öljyn täyttötulppa takaisin. wc_gr wpm_tx001130fi.fm 26

29 WP 1540A/AW 4.7 Ilmansuodatin Huolto Tavata kuva: wc_gr Tämä moottori on varustettu kaksoisilmansuodattimella. Huolla ilmansuodatin usein välttyäksesi kaasuttimen toimintahäiriöiltä. HUOMIO: ÄLÄ KOSKAAN käytä moottoria ilman ilmansuodatinta. Moottori vahingoittuu pahasti. ÄLÄ KOSKAAN pese ilmansuodatinta bensiinillä tai muilla liuottimilla, joilla on alhainen leimahduspiste. Seurauksena saattaa olla tulipalo tai VAROITUS räjähdys. Huolto: Irrota suodattimen kansi (a). Poista molemmat elementit ja tarkista, ettei niissä ole reikiä tai repeämiä. Vaihda rikkinäiset elementit Pese vaahtomuovielementti (b) miedolla, lämpimällä vesipesuaineliuoksella. Huuhtele huolellisesti puhtaalla vedellä. Anna kuivua täysin. Upota puhtaaseen moottoriöljyyn ja puristele liika öljy pois Koputtele paperielementtiä (c) varovasti enimmän lian poistamiseksi. Vaihda elementti, jos se näyttää kovin likaiselta. wpm_tx001130fi.fm 27

30 Huolto 4.8 Sakkakupin puhdistus WP 1540A/AW Tavata kuva: wc_gr Sulje bensiinihana Irrota sakkakuppi (a) ja o-rengas (b) Pese ne puhtaiksi palamattomalla liuottimella. Kuivaa ne ja asenna takaisin Avaa hana ja tarkista, ettei ole vuotoja. a wc_gr Moottorin käyntinopeuden säätö Tavata kuva: wc_gr Säädä moottorin kuormitetuksi nopeudeksi 3600±100 rpm. Kun säädät moottorin käyntinopeutta: Nosta kone vaahtomuoviselle matolle, ettei se pääse liikkumaan Käynnistä moottori ja anna sen lämmetä minuutin ajan Kierrä kaasuläpän rajoitusruuvia (a) sisäänpäin nopeuden lisäämiseksi ja ulospäin nopeuden alentamiseksi. Varmista että kaasuvipu koskettaa ruuvia, ennen kuin mittaat kierrosluvun. HUOMIO: Tärylevyn käyttö korkeammalla kierrosnopeudella kuin Tekniset Tiedot -kappaleessa ilmoitettu, saattaa vahingoittaa moottoria ja tärylevyä. wpm_tx001130fi.fm 28

31 WP 1540A/AW 4.10 Kaasuttimen säätö Huolto Tavata kuva: wc_gr Käynnistä moottori ja anna sen lämmetä normaaliin käyttölämpötilaan Kierrä seosruuvia (a) 2 kierrosta auki. Katso huomautusta Kierrä joutokäynnin aikana seosruuvia (a) ulos- tai sisäänpäin siten, että kierrosluku nousee mahdollisimman suureksi Kun seosruuvi on säädetty, käännä kaasuläpän rajoitusruuvia (b), jotta joutokäyntinopeus asettuu normaaliksi. Katso kohtaa Tekniset tiedot. Huomaa: Joissakin moottoreissa seosruuvissa on rajoitin (c), jonka tehtävänä on estää seosta rikastumasta liikaa päästömääräyksiä silmälläpitäen. Seossuhde on säädetty tehtaalla, joten jälkisäätöä ei pitäisi tarvita. Älä yritä poistaa rajoitinta. Sitä ei voi irrottaa rikkomatta seosruuvia. wc_gr wpm_tx001130fi.fm 29

32 Huolto 4.11 Vianmääritys WP 1540A/AW Ongelma / oire Levy ei liiku täydellä nopeudella. Kehno tiivistystulos. Syy / korjaus Moottorin kaasuvipu ei ole täysin auki. Kaasuvipu on väärin säädetty. Maa liian märkää, levy takertuu. Anna maan kuivua, ennen kuin jatkat tiivistystä. Kiilahihna löysällä tai kulunut, luistaa hihnapyörissä. Säädä tai uusi hihna. Tarkista, että moottorin kiinnityspultit ovat kireällä. Täryn laakerit ahdistavat. Tarkista öljyn kunto ja määrä. Lisää öljyä tai vaihda se. Ilmansuodatin tukossa, mikä vähentää moottorin suorituskykyä. Puhdista tai vaihda suodatin. Moottorin käyntinopeus liian alhainen. Tarkista kierrosluku takometrillä. Säädä tai korjaa moottori käymään oikeilla kierrosluvuilla. Katso ohjeet moottorin omistajan ohjekirjasta. Moottori päällä, ei tärinää Moottorin kaasu ei ole täysillä. Kiilahihna löysä tai poikki. Säädä tai vaihda. Kytkin rikki. Tarkista ja vaihda. Moottorin käyntinopeus liian alhainen. Tarkista. Liikaa öljyä täryssä. Säädä öljymäärä oikeaksi. Vibratorn hoppar eller packar ojämnt. Liian kova maanpinta. Tärinän vaimenninkumit irti tai rikki. wpm_tx001130fi.fm 30

33 WP 1540A/AW 4.12 Varastointi Huolto Jos levy varastoidaan yli 30 vrk Poista irtokivet ja lika levystä Puhdista moottorin jäähdytysrivat Puhdista tai vaihda ilmansuodatin Vaihda täryn öljy Vaihda moottorin öljy ja seuraa moottorin valmistajan varastointi ohjeita Peitä levy ja sijoita puhtaaseen kuivaan paikkaan. wpm_tx001130fi.fm 31

34 Huolto 4.13 Koneen nostaminen WP 1540A/AW Tavata kuva: wpmgr Osa Tekniset tiedot antaa koneen painotiedot. Koneen nostaminen käsivoimin: Sammuta moottori Suunnittele nostotoimenpide. Nosta työtoverin avulla Tartu koneen kehykseen (a) ja nostoaukkoon (b) Nosta kone kuvan osoittamalla tavalla. VAROITUS Vältä selkävammoja pitämällä jalkapohjat tukevasti maassa hartialeveyden etäisyydellä toisistaan. Pidä selkä suorana ja pää pystyssä. Koneen nostaminen konevoimin: HUOMIO: Varmista ennen nostamista, että nostolaitteet suoriutuvat turvallisesti koneen painosta. Osa Tekniset tiedot antaa koneen painotiedot Kiinnitä koukku, valjaat tai köysi koneeseen kuvan osoittamalla tavlla ja nosta tarpeen mukaan. HUOMIO: ÄLÄ nosta tärylevyä sen ohjauskahvasta. Tärylevy voi siirtyä ja pudota. a b wpmgr wpm_tx001130fi.fm 32

35 WP 1540A/AW 4.14 Koneen kuljetus Huolto Tavata kuva: wpmgr Palovammojen ja tulipalon välttämiseksi anna moottorin jäähtyä ennen kuljetusta tai sisätilassa varastointia. VAROITUS Käännä bensiinihana kiinni-asentoon ja pidä levy suorassa, ettei bensiini valu ympäristöön Sido kone lujasti kiinni mahdollisen kuljetuksen ajaksi piirroksen osoittamista kohdista. wpmgr wpm_tx001130fi.fm 33

36

37 EY-VAATIMUSTENMUKAISUUSVAKUUTUS WACKER NEUSON MANILA, INC., DASMARIÑAS, CAVITE, PHILIPPINES VALTUUTETTU EDUSTAJA EUROOPAN UNIONISSA Axel Häret WACKER NEUSON SE Preußenstraße München vakuuttaa, että seuraava tuote: 1. Kategoria: Tärylevyt 2. Koneen toiminta: Tämä levy on suunniteltu irtonaisten ja rakeisten maalajien, soran ja katukivetysten tiivistykseen. Se on tarkoitettu pieniin tiloihin ja rakenteiden reunoihin mukaanlukien seinät, sokkelit ja jalkakäytävät. Levyt, joissa on vesitankki, soveltuvat asfaltin tiivistykseen. 3. Tyyppi / malli WP 1540A, WP 1540AW WP 1540, WP 1540W 4. Laitteen numero: , , , , , , Asennettu kokonaisteho: WP 1540A, WP 1540AW 3,6kW WP 1540, WP 1540W 4,2kW Äänitestaus suoritettu direktiivin 2000/14/EY mukaisesti: Vaatimustenmukaisuuden arviointi Ilmoituksen tekijän nimi ja osoite Mitattu äänentehotaso Taattu äänentehotaso Liite VI BSI, 389 Chiswick High Road, London W4 4AL United Kingdom WP 1540A/AW 104 db(a) WP 1540/W 104 db(a) WP 1540A/AW 108 db(a) WP 1540/W 108 db(a) Tämä kone täyttää konedirektiivin 2006/42/EY olennaiset vaatimukset ja on valmistettu siihen liittyvien standardien mukaisesti: 2000/14/EC 2004/108/EC EN EN WP 1540-fi_2010_WN.fm Päiväys Heinz Gengnagel President & CEO WACKER NEUSON CORPORATION Tämä EY-vaatimustenmukaisuusvakuutus on alkuperäisen asiakirjan suomennettu versio.
