Käyttöohje. Täryjuntta. BS 60-4 BS 60-4s fi

Transkriptio

1 Käyttöohje Täryjuntta BS 60-4 BS 60-4s fi F I

2 Tekijänoikeud et Copyright 2010 Wacker Neuson Corporation. Kaikki oikeudet, mukaan lukien kopiointi- ja jakeluoikeudet, pidätetään. Koneen alkuperäinen ostaja saa jäljentää tämän julkaisun kopioimalla. Kaikki muu jäljentäminen on kielletty ilman Wacker Neuson Corporationin antamaa nimenomaista kirjallista lupaa. Kaikki jäljentäminen tai jakelu, jota Wacker Neuson Corporation ei ole hyväksynyt, katsotaan tekijänoikeuksien loukkaamiseksi ja johtaa oikeustoimiin. Väärinkäytökset johtavat syytteeseen. Tavaramerkit Kaikki tässä käsikirjassa esitellyt tavaramerkit ovat niiden omistajien omaisuutta. Valmistaja Wacker Neuson Corporation N92W15000 Anthony Avenue Menomonee Falls, WI U.S.A. Puhelin: (262) Telefaksi: (262) Puhelin: (800) Käännetyt ohjeet Tämä käyttöohje on käännös alkuperäisestä ohjeesta. Käyttöohjeen alkuperäinen kieli on amerikanenglanti.

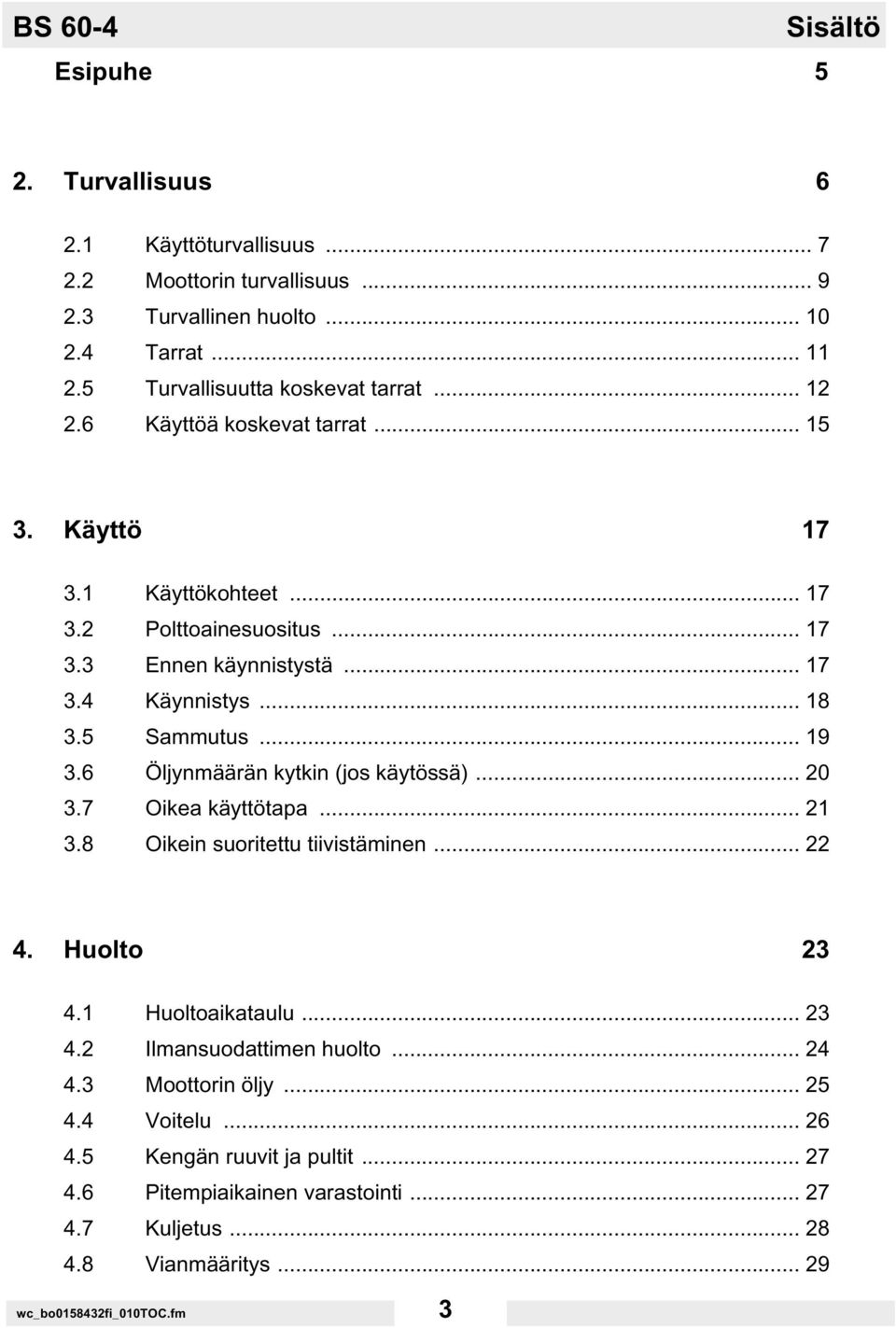

3 BS 60-4 Esipuhe 5 Sisältö 2. Turvallisuus Käyttöturvallisuus Moottorin turvallisuus Turvallinen huolto Tarrat Turvallisuutta koskevat tarrat Käyttöä koskevat tarrat Käyttö Käyttökohteet Polttoainesuositus Ennen käynnistystä Käynnistys Sammutus Öljynmäärän kytkin (jos käytössä) Oikea käyttötapa Oikein suoritettu tiivistäminen Huolto Huoltoaikataulu Ilmansuodattimen huolto Moottorin öljy Voitelu Kengän ruuvit ja pultit Pitempiaikainen varastointi Kuljetus Vianmääritys wc_bo fi_010toc.fm 3

4 Sisältö BS Tekniset tiedot Täryjuntta Äänimittaukset Tärinämittaukset Mitat...32 wc_bo fi_010toc.fm 4

5 Esipuhe Tässä käsikirjassa annetaan tietoja ja toimenpideohjeita, joiden avulla tätä Wacker Neuson-mallia voidaan käyttää ja ylläpitää turvallisesti. Oman turvallisuutesi ja tapaturmien estämisen kannalta on tärkeää, että luet ja ymmärrät käsikirjassa annetut ohjeet ja noudatat niitä. Säilytä tämä käsikirja tai sen kopio koneen kanssa. Jos käsikirja katoaa tai tarvitset siitä lisäkappaleita, ota yhteys Wacker Neuson Corporation. Tämä kone on valmistettu käyttäjän turvallisuutta silmällä pitäen. Se voi olla kuitenkin vaarallinen, jos sitä käytetään tai huolletaan väärin. Noudata käyttöohjeita huolellisesti! Jos sinulla on laitteen käyttöä tai huoltoa koskevia kysymyksiä, ota yhteys Wacker Neuson Corporation. Käsikirjassa olevat tiedot perustuvat julkaisuajankohtana tuotannossa oleviin koneisiin. Wacker Neuson Corporation pidättää oikeuden kaikkien näiden tietojen muuttamiseen siitä etukäteen ilmoittamatta. Kaikki oikeudet (varsinkin kopiointi- ja levittämisoikeudet) pidätetään. Copyright 2010 Wacker Neuson Corporation. Mitään tämän julkaisun osaa ei saa jäljentää missään muodossa eikä millään keinolla elektronisesti tai mekaanisesti valokopiointi mukaan lukien ilman Wacker Neuson Corporation saatua nimenomaista kirjallista lupaa. Kaikenlaista jäljentämistä tai levittämistä, johon Wacker Neuson Corporation ei ole antanut lupaa, pidetään tekijänoikeuksien loukkauksena ja niistä nostetaan syyte. Pidätämme nimenomaan oikeuden tehdä sellaisia teknisiä muutoksia, jopa niistä etukäteen ilmoittamatta, joiden tarkoituksena on koneidemme tai niiden turvallisuuden parantaminen. wc_tx000001fi.fm 5

6 Turvallisuus BS Turvallisuus Tämä ohje sisältää VAARA, VAROITUS, VAROVAISUUTTA, HUOMIO ja HUOMAUTUS, joita täytyy noudattaa henkilö- ja laitevahinkojen välttämiseksi ja moitteettoman toiminnan takaamiseksi. Tämä on varoitussymboli. Sitä käytetään varoittamaan tapaturmavaarasta. Noudata kaikkia turvaohjeita, jotka seuraavat tätä symbolia, välttyäksesi tapaturmalta tai kuolemalta. VAARA VAARA viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata kuolema tai vakava vamma. VAROITUS VAROITUS viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata kuolema tai vakava vamma. VAROVAISUUTTA VAROVAISUUTTA viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata lievä tai kohtalainen vamma. HUOMIO: Merkintä HUOMIO, jota käytetään ilman varoitussymbolia, viittaa vaaratilanteeseen, jonka huomiotta jättäminen voi aiheuttaa omaisuusvahinkoja. Huomautus: Sisältää tärkeää käytännön lisätietoa. wc_si000118fi.fm 6

7 BS Käyttöturvallisuus Turvallisuus VAROITUS Tämän laitteen turvallinen käyttö edellyttää laitteen tuntemista ja käyttöharjoitusta. Laitteen virheellinen tai asiantuntematon käyttö voi olla vaarallista. Lue käyttöohjeet ja tutustu laitteeseen ja sen hallintamekanismeihin. Kokemattoman käyttäjän tulee ennen käytön aloittamista saada opetusta kokeneelta käyttäjältä ÄLÄ KOSKAAN käytä käsijunttaa kohteisiin, joihin sitä ei ole tarkoitettu ÄLÄ KOSKAAN salli käyttöön perehtymättömän henkilön käyttää tätä laitetta. Käyttäjien on oltava selvillä käyttöön liittyvistä riskeistä ja vaaroista ÄLÄ KOSKAAN kosketa pakoputkea, moottorin sylintereitä tai jäähdytysripoja, kun ne ovat kuumia. Seurauksena on palovammoja ÄLÄ KOSKAAN käytä lisävarusteita tai laitteita, jotka eivät ole Wacker Neusonin suosittelemia. Seurauksena saattaa olla laiterikko tai henkilövahinko ÄLÄ KOSKAAN jätä laitetta yksin sen ollessa käynnissä ÄLÄ KOSKAAN muuta hallintalaitteiden toimintaa tai tee niitä toimimattomiksi ÄLÄ KOSKAAN sammuta moottoria ilmaläpän avulla ÄLÄ KOSKAAN käytä konetta alueilla, joissa voi tapahtua räjähdyksiä Lue ja ymmärrä AINA käyttöoppaassa annetut ohjeet ja noudata niitä ennen kuin yrität käyttää konetta Varmista AINA, että kaikki muut henkilöt ovat turvallisen etäisyyden päässä juntasta. Pysäytä kone, jos joku astuu koneen työskentelyalueelle Huolehdi AINA, että koneenkäyttäjä tuntee koneen käyttö- ja turvaohjeet ennen käytön aloittamista Käytä AINA työvaatetusta, kun käytät laitetta Esimerkiksi silmäsuojaimet tai suojalasit suojelevat silmiä kimpoilevan roskan aiheuttamilta vammoilta Pidä AINA kädet, jalat ja löysä vaatetus käsijuntan liikkuvien osien ulottumattomissa Ole AINA varovainen ja käytä tervettä järkeä käsijunttaa käyttäessäsi Huolehdi AINA, ettei käsijuntta pääse kaatumaan, vierimään, liukumaan tai putoamaan, kun se ei ole käytössä Kytke AINA moottori OFF (POIS PÄÄLTÄ) -asentoon, kun käsijuntta ei ole käytössä. wc_si000118fi.fm 7

8 Turvallisuus BS Ohjaa junttaa AINA niin, ettet joudu puristuksiin juntan ja jonkin kiinteän esineen väliin. Epätasaisilla alustoilla työskenneltäessä ja karkeaa materiaalia juntattaessa täytyy noudattaa erityistä varovaisuutta. Seiso aina tukevasti tällaisissa olosuhteissa konetta käyttäessäsi Käytä junttaa AINA niin, ettei se pääsee kaatumaan tai putoamaan kaivantojen, kuoppien, rinteiden, ojien ja korokkeiden reunojen lähellä työskennellessäsi Huolehdi AINA koneen asiallisesta säilytyksestä, kun sitä ei käytetä. Laite tulisi säilyttää kuivassa, puhtaassa paikassa pois lasten ulottuvilta Sulje AINA polttoainehana, kun laitetta ei käytetä, jos koneessa on sellainen Huolehdi AINA konetta käyttäessäsi, että kaikki turvalaitteet ja suojukset ovat paikallaan ja kunnossa. ÄLÄ tee turvalaitteisiin muutoksia tai estä niiden toimintaa. ÄLÄ käytä konetta, jos jokin turvalaitteista tai suojuksista puuttuu tai ei toimi. wc_si000118fi.fm 8

9 BS Moottorin turvallisuus Turvallisuus VAARA Polttomoottorit muodostavat erityisen riskitekijän käydessään ja tankattaessa. Alla olevien turvaohjeiden noudattamatta jättäminen voi aiheuttaa vakavan tapaturman tai kuoleman Äla tupakoi, kun käytät konetta ÄLÄ tupakoi, kun tankkaat moottoria ÄLÄ tankkaa kuumaa tai käynnissä olevaa moottoria ÄLÄ tankkaa moottoria avotulen lähellä ÄLÄ läikytä bensiiniä, kun tankkaat ÄLÄ käytä moottoria avotulen lähellä ÄLÄ käytä konetta sisätiloissa tai suljetussa tilassa, kuten syvässä ojassa, ellei pakokaasuja voida tuulettaa riittävän hyvin, esimerkiksi pakokaasutuulettimien tai -letkujen avulla. Moottorin pakokaasu sisältää hiilimonoksidia. Tämä on myrkkyä, jota ei pysty näkemään tai haistamaan. Altistuminen hiilimonoksidin vaikutukselle voi aiheuttaa tajunnan menetyksen ja SAATTAA JOHTAA KUOLEMAAN MUUTAMASSA MINUUTISSA Suorita AINA tankkaus hyvin tuuletetussa tilassa Laita AINA polttoainesäiliön kansi takaisin paikalleen tankkauksen jälkeen Tarkasta AINA ennen moottorin käynnistämistä polttoaineputket, polttoainesäiliön kansi ja polttoainesäiliö, ettei niissä ole vuotoja tai murtumia. Älä käytä konetta, jos siinä on polttoainevuotoja tai polttoainesäiliön kansi tai polttoaineputket ovat löysällä. wc_si000118fi.fm 9

10 Turvallisuus BS Turvallinen huolto VAROITUS Puutteellisesti huollettu laite muodostaa turvallisuusriskin! Määräaikainen huolto ja ajoittainen korjaus ovat tarpeellisia laitteen pitkäaikaisen turvallisen ja kunnollisen toiminnan takaamiseksi ÄLÄ yritä puhdistaa tai huoltaa konetta sen käydessä. Pyörivät osat saattavat aiheuttaa tapaturman ÄLÄ käytä käsijunttaa ilman ilmansuodatinta ÄLÄ irrota ilmansuodattimen paperielementtiä, esisuodatinta tai kantta käsijuntan käydessä ÄLÄ muuta moottorin käyntinopeutta. Käytä moottoria ainoastaan Tekniset tiedot -osassa esitetyillä nopeuksilla ÄLÄ pyöritä bensiinimoottoria sytytystulppa irrotettuna, jos se on saanut liikaa polttoainetta. Sylinterissä oleva bensiini purskahtaa ulos tulpan reiästä ÄLÄ testaa kipinää bensiinimoottorissa, joka on saanut liikaa polttoainetta tai jos bensiinin haju on tuntuva. Kipinä voi aiheuttaa tulipalon ÄLÄ käytä bensiiniä tai muita polttonesteitä tai palavia liuottimia osien pesuun varsinkaan suljetuissa tiloissa. Polttonesteiden ja liuottimien höyryt saattavat muodostaa räjähtäviä kaasuja Pane AINA turvalaitteet ja suojat takaisin paikoilleen korjausten ja huollon jälkeen Pidä AINA pakoputken ympäristö puhtaana roskista, mikä vähentää paloriskiä Noudata AINA ohjekirjassa suositettua huoltoaikataulua Pidä AINA moottorin jäähdytysrivat puhtaina roskista Vaihda AINA kuluneet tai rikkoutuneet osat Wacker Neuson in tämän käsijuntan huoltoa varten suunnittelemiin ja suosittelemiin osiin Irrota AINA bensiinimoottorin sytytystulpan johto ennen huoltoa, ettei moottori käynnisty vahingossa Pidä AINA laite ja sen tarrat puhtaina. Uusi kaikki irronneet ja vaikeasti luettavat tarrat. Tarroissa on tärkeitä käyttöohjeita ja varoituksia. wc_si000118fi.fm 10

11 BS Tarrat Turvallisuus A F B H E D J G L K C wc_gr wc_si000118fi.fm 11

12 Turvallisuus BS Turvallisuutta koskevat tarrat Tässä Wacker Neuson-koneessa käytetään kansainvälisiä kuvatarroja tarpeellisissa paikoissa. Tarrojen selitykset: A Tarra Merkitys Tämä kyltti sisältää tärkeitä turvallisuusja käyttötietoja. Jos se tulee lukukelvottomaksi, se täytyy uusia. Katso tilaustiedot varaosakirjasta. VAARA! Moottorin pakokaasu sisältää häkää; käytä ainoastaan hyvin tuuletetuissa tiloissa. Lue ohjekirja. Lue konetta koskevat tiedot käyttöoppaasta. VAARA! Polttoainesäiliön lähellä ei saa olla kipinöitä, liekkejä tai palavia esineitä. wc_si000118fi.fm 12

13 BS 60-4 Turvallisuus Tarra Merkitys Pysäytä moottori ennen polttoaineen lisäämistä. VARO! Käytä vain puhdasta ja suodatettua bensiinipolttoainetta. B VAROITUS! Kuuma pinta! C VAROITUS! Jouset ovat puristettuina. Poista suojus hitaasti, etteivät jouset ponnahda irti. Puristettujen jousien suojus voi osuessaan aiheuttaa vakavan tapaturman. D Tartu kädensijaan osoitetulla tavalla parasta hallintaa ja toimintaa varten sekä käden ja käsivarren tärinän minimoimiseksi. Katso lisäyksityiskohdat luvusta Oikea käyttötapa. wc_si000118fi.fm 13

14 Turvallisuus BS 60-4 E Tarra Merkitys Taattu äänentehotaso db(a). F VARO! Käytä vain puhdasta ja suodatettua bensiinipolttoainetta. G Nimikilpi kertoo koneen tyypin, tilausnumeron, version sekä sarjanumeron. Kirjoita muistiin siinä olevat tiedot. Niitä tarvitaan, jos nimikilpi häviää tai tuhoutuu. Tilattaessa varaosia tai kyseltäessä huolto-ohjeita täytyy tietää koneen tyyppi sekä muut numerot. Tämä kone on suojattu seuraavilla patenteilla. wc_si000118fi.fm 14

15 BS Käyttöä koskevat tarrat Turvallisuus Tässä Wacker Neuson-koneessa käytetään kansainvälisiä kuvatarroja tarpeellisissa paikoissa. Tarrojen selitykset: Tarra Merkitys Käännä moottorin katkaisin ON - asentoon. Sulje ilmaläppä. Vedä takaisinkelautuvasta käynnistinnarusta. Avaa ilmaläppä. Moottorin katkaisin on OFF asennossa. wc_si000118fi.fm 15

16 Turvallisuus BS 60-4 H Tarra Merkitys Kaasuvipu: Kilpikonna = Tyhjäkäynti tai Hidas Kaniini = Täysi tai Nopea vauhti J Polttoaineventtiili: Kiinni Auki K Moottorin pysäytyspainike: Moottori pysäytetään painiketta painamalla. Ilmaläppä 0 = Auki I = Kiinni L Juntta on varustettu öljymäärän kytkimellä. Moottori ei toimi, jollei siinä ole riittävästi öljyä. Lisätietoja on kohdassa Öljymäärän kytkin. wc_si000118fi.fm 16

17 BS Käyttö Käyttö 2.1 Käyttökohteet 2.2 Polttoainesuositus Käsijuntat on suunniteltu irtonaisten maalajien ja soran tiivistykseen. Näin voidaan estää painumat ja saadaan sokkeleille, betonilaatoille, perustuksille ja muille rakenteille tukeva pohja. Moottori toimii normaalilla lyijyttömällä bensiinillä. Käytä vain tuoretta, puhdasta bensiiniä. Bensiini, jossa on vettä tai likaa, vahingoittaa polttoainejärjestelmää. Polttoainetiedot löydät moottorin omistajan ohjekirjasta. 2.3 Ennen käynnistystä Lue tämän ohjekirjan alussa annetut turvallisuusohjeet Varmista, että polttoainesäiliö on täynnä Tarkista moottoriöljyn määrä Laske käsijuntta pehmeälle maalle tai soralle. ÄLÄ KÄYNNISTÄ junttaa kovalla alustalla, kuten asfaltilla tai betonilla. wc_tx000310fi.fm 17

18 Käyttö BS Käynnistys Tavata kuva: wc_gr Huomautus: Kun junttaa on kuljetettu vaaka-asennossa, nosta se pystyyn ja anna öljyn laskeutua takaisin moottoriin. Öljytason palautuminen saattaa kestää 2 minuuttia Avaa polttoaineventtiili (e) Käännä moottorin katkaisin asentoon ON ( KÄYNNISSÄ ) (d) Jos moottori on kylmä, sulje kaasuttimen ilmaläppä (b1). Huomautus: Moottori voi lämpimänäkin vaatia rikastimen käyttöä käynnistyäkseen Kun kaasu on tyhjäkäynnillä (c2), vedä käynnistysnarusta (a), kunnes moottori käynnistyy Jos moottorissa on öljynmäärän kytkin, lisätietoja on kohdassa Öljynmäärän kytkin. Huomautus: Käynnistysnarua on ehkä vedettävä useaan kertaan polttoaineen syöttämiseksi kaasuttimeen, kun moottoria käytetään ensimmäistä kertaa, sitä on juuri käytetty, polttoainetta ei ole riittävästi tai pitkän seisokin jälkeen Avaa kaasuttimen rikastin (b2), kun moottori lämpiää. Huomautus: Kylmän moottorin on annettava lämmetä tyhjäkäyntiasennossa (c2) noin yksi (1) minuutti. Polttoaine voi vuotaa yli, jos sammuilevaa moottoria yritetään toistuvasti käynnistää rikastimen ollessa päällä. HUOMIO: Avaa rikastin (b2) aina tyhjäkäyntiasennossa (c2). Jos avaat rikastimen, kun kaasu ei ole tyhjäkäyntiasennossa (c2), se voi täristä. wc_tx000310fi.fm 18

19 BS 60-4 Käyttö 2.5 Sammutus Tavata kuva: wc_gr Käännä kaasuvipu joutokäyntiasentoon (c2) Käännä moottorin katkaisin asentoon "OFF" ("SAMMUTETTU") (d) Sulje polttoaineventtiili (e). wc_tx000310fi.fm 19

20 Käyttö BS Öljynmäärän kytkin (jos käytössä) Öljymäärän kytkin on suunniteltu estämään moottorin vahingoittuminen liian vähäisen öljymäärän takia. Moottoria käynnistettäessä: jos varoitusvalo välähtää kerran nopeasti, moottorin öljymäärä on sopiva. jos varoitusvalo vilkkuu hitaasti, moottori käynnistyy mutta sammuu sekunnin kuluttua, tällöin moottorin öljymäärä on vähäinen. Lisää moottoriin öljyä. Tarkista öljyn määrä ja tyyppi kohdasta Tekniset tiedot. jos varoitusvalo jää palamaan, moottori käy mutta öljynmäärän kytkin ei toimi oikein. Tarkista, että kytkimen johtimen liitokset ovat kunnossa. Jos varoitusvalo jää palamaan, vaihda kytkin. jos varoitusvalo ei välähdä kerran nopeasti ja moottori käynnistyy ja jatkaa käymistä, öljynmäärän kytkin ei toimi oikein. Tarkista, että kytkimen johtimen liitokset ja maadoitus ovat kunnossa. Jos varoitusvalo ei vieläkään välähdä moottoria käynnistettäessä, vaihda kytkin. wc_tx000310fi.fm 20

21 BS Oikea käyttötapa Käyttö Tavata kuva: wc_gr002612, wc_gr Pidä täryjuntta puhtaana ja kuivana. Vältä kuormittamattomia iskuja. Älä anna juntan koskaan käydä täydellä kaasulla materiaalia pois pakottaessasi tai laitetta nostettaessa. Tartu kädensijaan osoitetulla tavalla parasta hallintaa ja toimintaa varten sekä käden ja käsivarren tärinän minimoimiseksi. Käyttäjän käsiin kohdistuva tärinä on vähäisin tässä asennossa. Ilmoitetut tärinätasot on mitattu kohdassa A kuvan mukaisen käden aseman edessä EN ja ISO standardien mukaisesti. HUOMIO: Juntan vaurioitumisen välttämiseksi sen ei saa antaa koskaan käydä kyljellään ollessaan. Jos juntta kallistuu sivulle, aseta se alla olevan kuvan mukaiseen asentoon ja sammuta sitten moottori siirtämällä moottorin katkaisin OFF asentoon. wc_tx000310fi.fm 21

22 Käyttö BS Oikein suoritettu tiivistäminen Tavata kuva: wc_gr Käsijuntan suoritusteho on huipussaan, kun sitä käytetään täydellä kaasulla (a4) Ohjaa käsijunttaa sen kahvasta. Anna laitteen liikkua vapaasti eteenpäin. ÄLÄ yritä pakottaa laitetta Saat parhaan tiivistystuloksen, kun laitteen kenkä iskee maahan kohtisuoraan koko alapinnaltaan (b) eikä vain kärjeltään tai kannaltaan. Tämä estää myös kohtuuttoman kengän kulumisen. a1 a2 a3 a4 b wc_gr wc_tx000310fi.fm 22

23 BS 60-4 Huolto 3. Huolto 3.1 Huoltoaikataulu Päivittäin ennen käynnistystä Ensimmäisen 5 käyttötunnin jälkeen Viikoit-tain tai 25 tunnin välein Kuukausittain tai 100 tunnin välein 3 kuukauden tai 300 tunnin välein Vuosittain Tarkasta polttoaineen määrä. Tarkista moottoriöljyn määrä. Tarkista ilmansuodatin. Vaihda tarvittaessa. Tarkasta öljyn korkeus lasikuvusta. Tutki, onko polttoaineletkussa tai liittimissä halkeamia tai vuotoja. Vaihda tarvittaessa. Kiristä juntan kengän ruuvit ja pultit. Tarkista ruuvit ja pultit. Puhdista moottorin jäähdytysrivat. Puhdista ja tarkasta sytytystulpan kipinäväli. Vaihda moottorin öljy. Vaihda sytytystulppa. Puhdista takaisinkelautuva käynnistin. Vaihda junttausjärjestelmän öljy.* Tutki onko nostovaijeri kulunut, vahingoittunut tai onko sitä käytetty väärin. Tarkasta polttoainesuodatin. * Vaihda junttausjärjestelmän öljy ensimmäisen 50 käyttötunnin jälkeen. Huomautus: Jos moottori ei toimi hyvällä teholla, tarkasta, puhdista ja vaihda ilmansuodattimen elementit tarpeen mukaan. wc_tx000311fi.fm 23

24 Huolto BS Ilmansuodattimen huolto Tavata kuva: wc_gr VAROITUS ÄLÄ KOSKAAN pese ilmansuodatinta bensiinillä tai muilla liuottimilla, joilla on alhainenleimahduspiste. Seurauksena saattaa olla tulipalo tai räjähdys. HUOMIO: ÄLÄ KOSKAAN käytä moottoria ilman ilmansuodatinta (b). Moottori vahingoittuu vakavasti. Puhdista elementit seuraavasti: Irrota suodattimen kansi (a). Poista esisuodatin (c) ja paperielementti (b) ja tarkasta, ettei niissä ole reikiä tai repeämiä. Vaihda vioittuneet elementit Paperielementti (b): Vaihda paperielementti, jos se näyttää kovin likaiselta Esisuodatin (c): Puhdista matalapaineilmalla. Jos esisuodatin on hyvin likainen, pese se miedolla, lämpimällä vesipesuaineliuoksella. Huuhtele huolellisesti puhtaalla vedellä. Anna kuivua täysin ennen takaisinasennusta. Huomautus: Älä öljyä esisuodatinta Pyyhi suodattimen kotelo (d) puhtaalla rievulla. HUOMIO: Älä päästä likaa moottorin imusolaan puhdistuksen yhteydessä (k), ettei moottori vahingoitu Tarkista, että esipuhdistimen roskienpoistoaukko (i) on puhdas. a b c i d k wc_gr wc_tx000311fi.fm 24

25 BS Moottorin öljy Huolto Tavata kuva: wc_gr Valuta öljy ulos, kun moottori on vielä lämmin. Huomautus: Aseta ympäristöä suojellaksesi muovikalvo ja astia moottorin alle ennen kuin lasket öljyn ulos. Vanhat öljyt on hävitettävä ympäristönsuojelusäännösten mukaisesti Aseta juntta siten, että se lepää tasaisella pinnalla Irrota öljyn täyttötulppa (a) ja tyhjennystulppa (b) öljyn poistoa varten Aseta öljynpoistotulppa (b) paikalleen Kaada suositeltua öljyä moottoriin tulpan aukon tasalle (c). Älä kierrä mittatikkua sisään, kun tarkastat öljyn. Öljyn oikea määrä ja laatu on ilmoitettu Tekniset tiedot -osassa Kierrä öljyn täyttötulppa (a) takaisin. a c b wc_gr wc_tx000311fi.fm 25

26 Huolto BS Voitelu Tavata kuva: wc_gr Junttausjärjestelmä Tarkista öljyn määrä: Aseta juntta siten, että se lepää tasaisella pinnalla Tarkista öljyn määrä tarkistuslasista (d). Junttausjärjestelmän voitelu toimii kunnolla, kun öljy peittää noin 1/2 3/4 tarkistuslasista Jos öljyä ei näy, sitä on lisättävä tarkistuslasin aukosta. Kallista junttaa eteenpäin ja irrota tarkistuslasi (d). Katso öljyn määrä ja tyyppi kohdasta Tekniset tiedot Kierrä tarkistuslasin kierteisiin teflonnauhaa. Aseta tarkistuslasi paikalleen (d). Vääntömomentiksi 9Nm. Öljynvaihto: Avaa tarkistuslasin alapuolella oleva öljyn tyhjennystulppa (e) Kallista junttaa taaksepäin, kunnes se lepää kahvan varassa, ja anna öljyn valua pois. Huomautus: Aseta ympäristöä suojellaksesi muovipeite ja astia koneen alle keräämään tyhjentyvä neste. Hävitä tämä neste ympäristönsuojelusäännösten mukaisesti Sulje öljyn tyhjennystulppa (e). Vääntömomentiksi 54Nm Irrota tarkistuslasi (d) ja lisää uutta öljyä. Katso öljyn määrä ja tyyppi kohdasta Tekniset tiedot. Kierrä tarkistuslasin kierteisiin teflonnauhaa. Aseta tarkistuslasi paikalleen (d). Vääntömomentiksi 9Nm. wc_tx000311fi.fm 26

27 BS 60-4 Huolto 3.5 Kengän ruuvit ja pultit Tavata kuva: wc_gr Jos laite on uusi tai laitteen kenkä on uusittu, tarkasta ja kiristä kengän ruuvit ja pultit (a) ensimmäisten 5 käyttötunnin jälkeen. Sen jälkeen tutki ruuvit ja pultit viikoittain. Kiristä mainittuun vääntömomenttiin. & $ $! BJ > I = M? C H " & 3.6 Pitempiaikainen varastointi Valuta polttoaine polttoainesäiliöstä Käynnistä moottori ja anna käydä, kunnes jäljellä oleva polttoaine on kulunut loppuun Irrota sytytystulppa. Kaada noin 30 ml puhdasta SAE 10W30 - moottoriöljyä sylinteriin sytytystulpan aukon kautta Vedä hitaasti käynnistysnarusta niin, että öljy leviää moottoriin Asenna sytytystulppa takaisin. wc_tx000311fi.fm 27

28 Huolto BS Kuljetus Tavata kuva: wc_gr Sammuta aina moottori kuljetusta varten Varmista, että nostolaite suoriutuu laitteen nostosta (katso paino laitteen arvokilvestä) Käytä keskinostopistettä (a) laitetta nostettaessa. VAROITUS Tutki aina onko nostovaijeri kulunut, vahingoittunut tai onko sitä käytetty väärin. Suojaa vaijeri kaikilta teräviltä särmiltä. Älä käytä sitä, jos siinä on mitään merkkejä katkenneista säikeistä, kulumisesta tai muista vaurioista. Vaihda vioittunut köysi välittömästi välttääksesi vakavan tapaturman tai kuoleman Wacker suosittelee juntan kuljettamista pystyasennossa aina kun mahdollista. On kuitenkin huolehdittava, että juntta ei pääse kaatumaan. Jos junttaa ei voida kiinnittää pystyasentoon, sido juntta vaakaasennossa kuljetusajoneuvoon kaatumisen, putoamisen tai pyörimisen estämiseksi. Laske juntta kyljelleen alla kuvatulla tavalla ja sido se ajoneuvoon kohdista (a) ja (b). HUOMIO: Tyhjennä polttoainesäiliötä riittävästi, jotta korkista (c) ei valu polttoainetta. Huomautus: Kun junttaa on kuljetettu vaaka-asennossa, nosta se pystyyn ja anna öljyn laskeutua takaisin moottoriin. Öljytason palautuminen saattaa kestää 2 minuuttia. wc_tx000311fi.fm 28

29 BS Vianmääritys Huolto Ongelma tai oire Moottori ei käynnisty tai sammuu. Moottori ei kiihdy, käynnistyy huonosti tai käy epänormaalisti. Syy tai korjaus Polttoainesäiliö on tyhjä. Tarkista moottorin öljyn määrä. Sytytystulppa on likainen. Polttoaineventtiili on kiinni. Moottorin katkaisin on OFF asennossa. Sytytystulppa on likainen. Kampiakselin tiivisteet vuotavat. Ilmansuodatin saattaa olla tukossa. Tarkista moottorin öljyn määrä. Moottori kuumenee liikaa. Puhdista jäähdytysrivat ja tuulettimen siivet. Moottori käy, juntta ei toimi. Tutki, onko kytkin vahingoittunut. Vaihda tarpeen mukaan. Katkennut kiertokanki tai kampi. Moottorin teho huono. Puristuspainehäviötä. Moottori käy, juntta toimii epänormaalisti. Jos koneessa on öljynmäärän kytkin ja öljynmäärä on vähäinen, varoitusvalo vilkkuu hitaasti moottoria käynnistettäessä ja moottori sammuu sekunnin kuluttua. Kytkimessä on öljyä/rasvaa. Jouset ovat rikki/kuluneet. Juntan kenkään on kerääntynyt maata. Junttausjärjestelmässä tai kampikammiossa on rikkinäisiä osia. Moottorin käyntinopeus on liian suuri. Moottorin öljynkorkeus on alhainen. Lisää moottoriin öljyä. Katso kohdasta Tekniset tiedot öljyn määrä ja tyyppi. wc_tx000311fi.fm 29

30 Huolto BS 60-4 Ongelma tai oire Jos koneessa on öljynmäärän kytkin ja öljynmäärä on vähäinen, moottori käy mutta öljynmäärän varoitusvalo jää palamaan. Syy tai korjaus Kytkin ei toimi oikein. Vaihda kytkin. wc_tx000311fi.fm 30

31 BS Tekniset tiedot Tekniset tiedot 4.1 Täryjuntta Moottorin tehoarvot Bruttotehoarvo standardin SAE J1995 mukaan. Todellinen ulostuloteho voi vaihdella käyttöolosuhteista riippuen. Tilausnumero: BS BS 60-4s Rev 201 ja pienempi BS 60-4s Rev 202 ja korkeampi Täryjuntta Moottorin malli tyyppi WM90 WM100 Käyttönopeus rpm 4200 ± 100 Käyntinopeus tyhjäkäynti rpm 2000 ± 100 Kytkimen kytkeytyminen rpm 2500 ± 100 Maks. nimellisnopeudella (4200 rpm) kw 2,1 2,4 Sytytystulppa tyyppi NGK BM4A tai BMR4A Kipinäväli mm 0,6 0,7 Sylinterin puristuspaine - kylmä bar/cm 3 8,0 9,7 Ilmansuodatin tyyppi Kolmivaiheinen, sisältää syklonisen esipuhdistimen Moottorin voitelu öljyluokit us SAE 10W30: SE, SF tai korkeampi Moottorin öljymäärä ml 300 Polttoainetankin tilavuus liter 3,0 Polttoaine tyyppi Normaali lyijytön bensiini Kulutus liter/hr 1,2 Käyttöaika hr 2,5 Junttausjärjestelmän voitelu öljyluokit us SAE 10W30 Juntan järjestelmän kapasiteetti ml 890 wc_td000118fi.fm 31

32 Tekniset tiedot BS Äänimittaukset Tuotteen äänipaineen taso on testattu standardin EN ISO mukaisesti. Äänitehon taso on testattu EU direktiivin 2000/14/EC mukaisesti - Melun aiheutus ympäristöön laitetta ulkona käytettäessä. äänenpainetaso käyttäjän kohdalla (L pa ) = 98 db(a). taattu äänentehotaso (L WA ) = 108 db(a). 4.3 Tärinämittaukset 4.4 Mitat mm (tuumaa) Tuotteen aiheuttama käden/käsivarren tärinätaso (HAV) on testattu standardien ISO 5349, EN1033, ja EN500-4 mukaisesti, missä sovellettavissa. HAV 6,5 m/s 2 Katso lisäyksityiskohdat luvusta Oikea käyttötapa. 345 (13.5) 675 (26.5) 965 (38) 280 (11.0) 330 (13.0) wc_td000118fi.fm 32

33 EY-VAATIMUSTENMUKAISUUSVAKUUTUS WACKER NEUSON CORPORATION, N92W15000 ANTHONY AVENUE, MENOMONEE FALLS, WISCONSIN USA VALTUUTETTU EDUSTAJA EUROOPAN UNIONISSA Axel Häret WACKER NEUSON SE Preußenstraße München vakuuttaa, että seuraava tuote: 1. Kategoria: Täryjuntta 2. Koneen toiminta: Tämä kone on tarkoitettu yhtenäisten, sekarakeisten ja rakeisten maa-ainesten tiivistämiseen rajatuilla alueilla. 3. Tyyppi / malli: Täryjuntta BS 50-4, BS 50-4s, BS 60-4, BS 60-4s 4. Laitteen numero: , , , , Asennettu kokonaisteho: 2,1 kw Äänitestaus suoritettu direktiivin 2000/14/EY mukaisesti: Vaatimustenmukaisuuden arviointi Ilmoituksen tekijän nimi ja osoite Mitattu äänentehotaso Taattu äänentehotaso LIITE VIII Établissement Public à Caractère Industriel et Commercial Laboratoires de Trappes 29, avenue Roger Hennequin Trappes Cedex 107 db(a) 108dB(A) 6. Tämä kone täyttää konedirektiivin 2006/42/EY olennaiset vaatimukset ja on valmistettu siihen liittyvien standardien mukaisesti: 2000/14/EC 2004/26/EC 2004/108/EC EN EN CE-BS50-4--BS60-4_fi.fm Päiväys William Lahner Vice President of Engineering Paul Sina Manager, Product Engineering WACKER NEUSON CORPORATION Tämä EY-vaatimustenmukaisuusvakuutus on alkuperäisen asiakirjan suomennettu versio. Alkuperäisen asiakirjan kieli on amerikanenglanti.
