vaihdettavin patruunoin: 1/8, 1/4 ja 3/8 sisäkierre tai pistoliittimet Ø 6, 8 ja 10 mm

Transkriptio

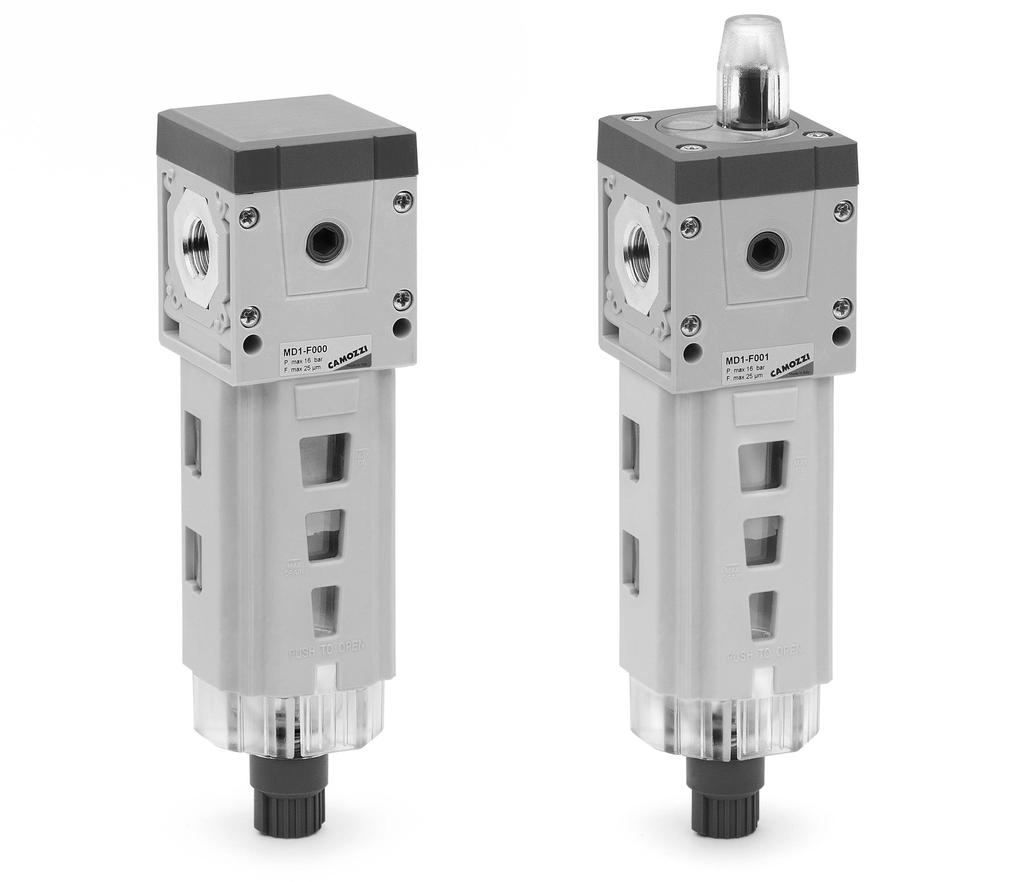

1 > Sarja MD suodattimet LUETTELO > 215 Sarja MD suodattimet Uutta Liitännät vaihdettavin patruunoin: sisäkierre (1/8, 1/4, /8) tai pistoliittimet Ø 6, 8 ja 1 mm putkelle. Modulaarinen asennus Suojattu säiliö banjokiinnityksellä» Epäpuhtauksien ja kosteuden poisto paineilmasta» Suodattimen tukkeutumisen ilmaisin (optio)» Kondenssisäiliön tyhjennys puoliautomaattinen tai painehäviöohjauksella» Versio, jossa tyhjennyksen sijasta 1/8 liitäntä kupin pohjassa» Kupin lukitusmekanismi ehkäisee vaaratilanteita Sarjan MD huoltolaitteet on suunniteltu nykyaikaisten vaatimusten mukaisiksi; korkea suorituskyky, nerokas modulaarisuus ja moderni ulkonäkö. Teknomuovin käyttö raaka-aineena mahdollistaa yksinkertaisen, kevyen ja kestävän rakenteen. Uuden liitäntäratkaisun myötä on mahdollista varustaa komponentin eri puolet erilaisilla liitännöillä irrallisia liitäntäpatruunoita hyväksi käyttäen. Liitäntävaihtoehtoina erikokoiset pistoliittimet ja sisäkierreliitännät. Lisäksi komponenttien etu- ja takapuolelta voidaan, myös ryhmään asennettuna, ottaa ylimääräisistä liitännöistä ilmaa käyttöön (rajoitettu virtaus). Näillä ominaisuuksilla saadaan sarjan MD huoltolaitteista aikaiseksi entistäkin joustavampia kokonaisuuksia, komponenttien määrä ja tilankäyttö optimoiden.» Ylimääräiset liitännät suodattimen etu- ja takapuolella TEKNISET TIEDOT Rakenne modulaarinen, kompakti, suodinelementti HDPE Materiaalit katso MATERIAALITAULUKKO (sivu /.5.2) Liitännät Kondenssisäiliön tilavuus Asennus vaihdettavin patruunoin: 1/8, 1/4 ja /8 sisäkierre tai pistoliittimet Ø 6, 8 ja 1 mm 24 cc Käyttölämpötila -5 C 5 C Kondenssin tyhjennys Ilmanlaatu standardin ISO mukaan Käyttöpaine putkistoasennus pystysuoraan; seinäkiinnitys rungossa olevista rei istä tai seinäkiinnikkeellä puoliautomaattinen/manuaalinen (vakio) / painehäviötyhjennys / ei tyhjennystä (G1/8 liitäntä) luokka suodinelementillä 5 µm luokka suodinelementillä 25 µm. 16 bar Nimellisvirtaus katso VIRTAUSKÄYRÄT (sivu /.5. ja /.5.4) Väliaine paineilma /.5.1

2 LUETTELO > 215 > Sarja MD suodattimet TILAUSAVAIN MD 1 - F - 1/8 MD SARJA 1 F 1/8 KOKOLUOKKA: 1 = 42 mm SUODATIN SUODINLEMENTTI: = 25 µm 1 = 5 µm KONDENSSIN TYHJENNYS: = puoliautomaattinen - manuaalinen 5 = painehäviöohjattu, suojattu 8 = ei tyhjennystä, liitäntä G1/8 säiliön pohjassa TUKKEUTUMISEN ILMAISIN: = ei 1 = kyllä LIITÄNNÄT (IN - OUT)*: = ei liitäntöjä 1/8 = G1/8 1/4 = G1/4 /8 = G/8 6 = pistoliitin Ø6 8 = pistoliitin Ø8 1 = pistoliitin Ø1 * HUOM: jos tulo- ja lähtöliitännät ovat erilaiset, tulee kummankin tiedot näkyä tilauskoodissa. Esim: MD1-F-1/8-1/4 Suodatin sarja MD - materiaalit A = suodatin B = suodatin tukkeutumisen ilmaisimella OSA MATERIAALI 1 = Runko Polyamidi 2 = Säiliö Polykarbonaatti = Kansi Polyamidi 4 = Ohjain Polyasetaali 5 = Suodinelementti Polyetyleeni 6 = Erotin Polyasetaali 7 = Ylempi jousi Ruostumaton teräs 8 = Mäntä Anodisoitu alumiini 9 = Tukkeutumisen ilmaisin Polykarbonaatti Tiivisteet NBR /.5.2

3 > Sarja MD suodattimet LUETTELO > 215 VIRTAUSKÄYRÄT malleille, joissa 25 µm suodinelementti Liitännät 1/8 sisäkiertein VIRTAUSKÄYRÄT malleille, joissa 25 µm suodinelementti Liitännät 1/4 sisäkiertein Liitännät /8 sisäkiertein /.5.

4 LUETTELO > 215 > Sarja MD suodattimet VIRTAUSKÄYRÄT malleille, joissa 5 µm suodinelementti Liitännät 1/8 sisäkiertein VIRTAUSKÄYRÄT malleille, joissa 5 µm suodinelementti Liitännät 1/4 sisäkiertein Liitännät /8 sisäkiertein /.5.4

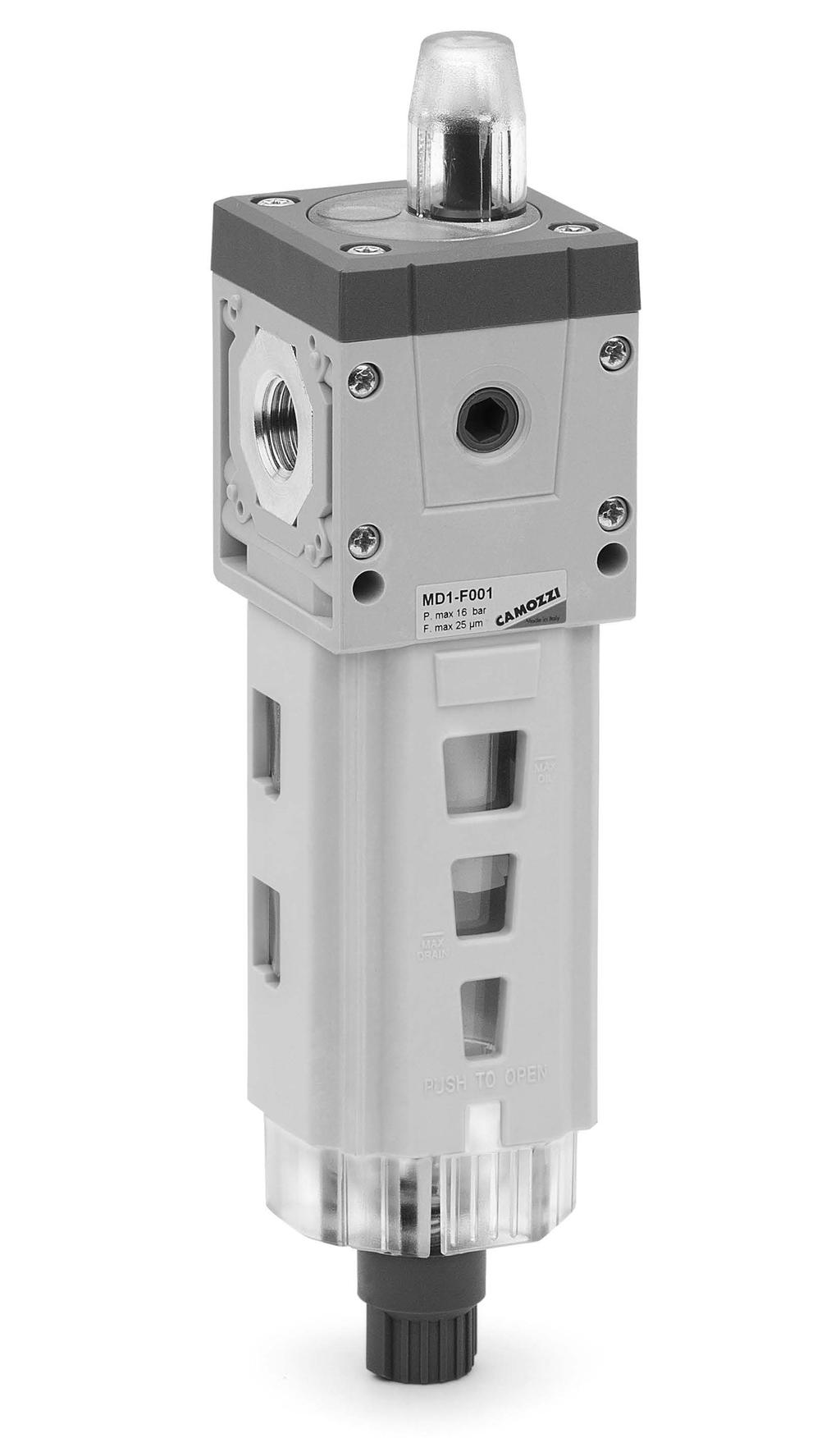

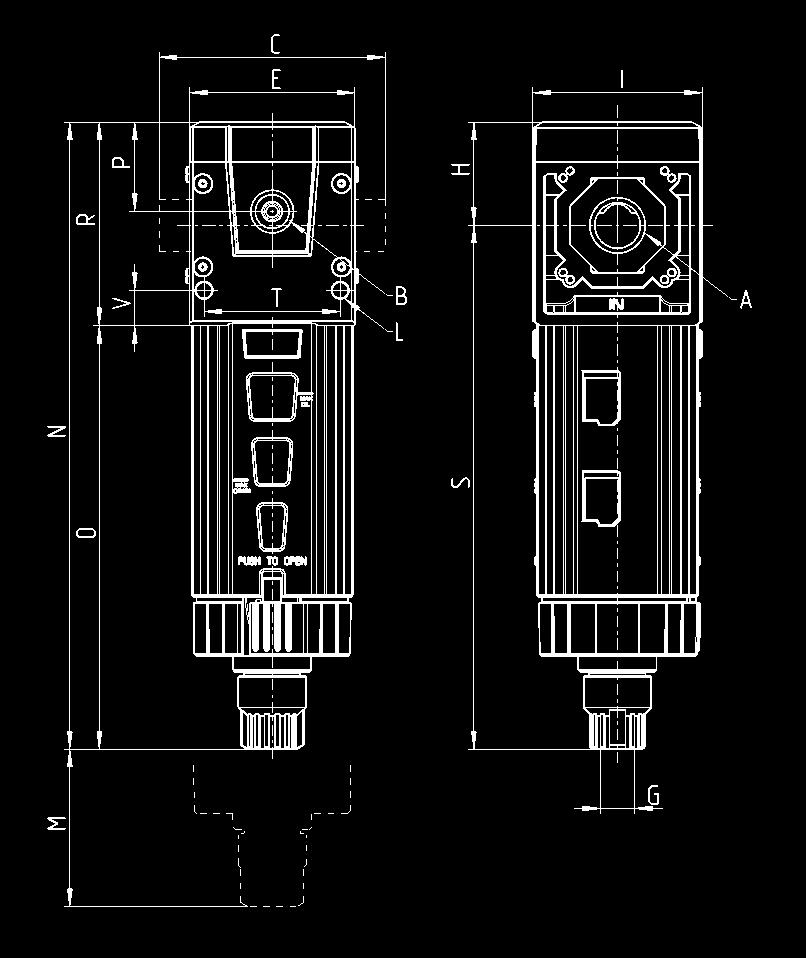

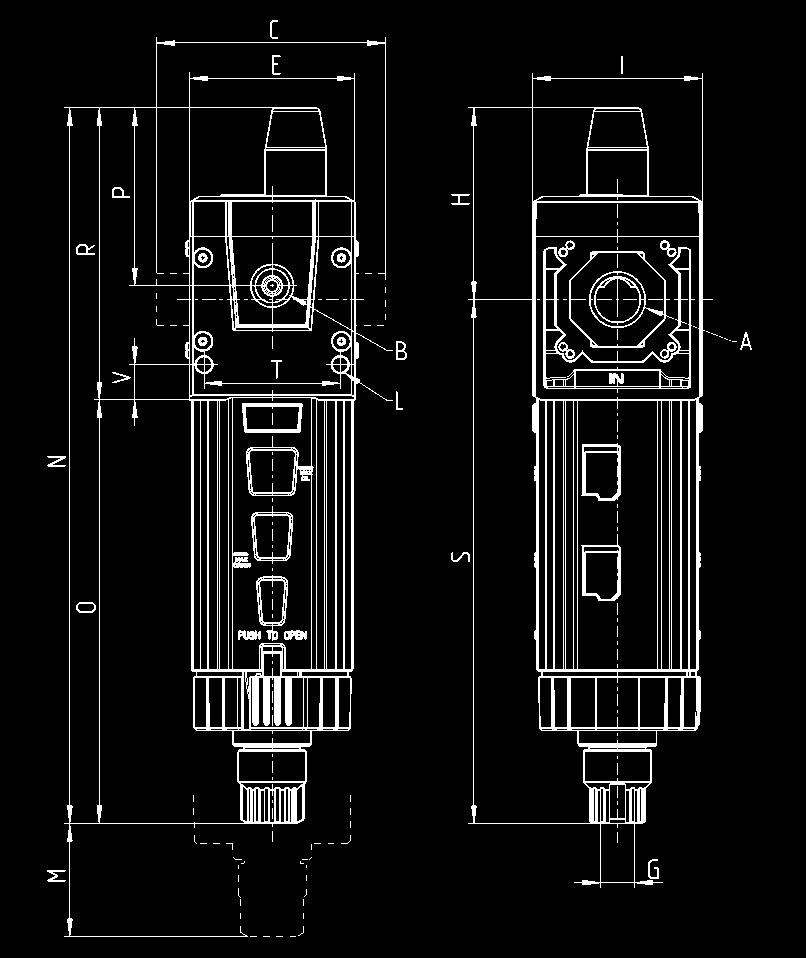

5 > Sarja MD suodattimet LUETTELO > 215 Sarja MD suodattimet - mittatiedot FT1 = suodatin, ei tyhjennystä, kierreliitäntä FT2 = suodatin puoliautomaattisella tyhjennyksellä FT = suodatin automaattisella tai painehäviötyhjennyksellä MITTATIEDOT Malli A B C E G H I L M N O P R S T V Massa (Kg) MD1-F - G1/ G1/ Ø MD1-F-1/8 G1/8 G1/ G1/ Ø MD1-F-1/4 G1/4 G1/ G1/ Ø MD1-F-/8 G/8 G1/ G1/ Ø MD1-F-6 Ø6 G1/ G1/ Ø MD1-F-8 Ø8 G1/ G1/ Ø MD1-F-1 Ø1 G1/ G1/ Ø Sarja MD suodattimet tukkeutumisen ilmaisimella - mittatiedot FT1 = suodatin, ei tyhjennystä, kierreliitäntä FT2 = suodatin puoliautomaattisella tyhjennyksellä FT = suodatin automaattisella tai painehäviötyhjennyksellä MITTATIEDOT Malli A B C E G H I L M N O P R S T V Massa (Kg) MD1-F1 - G1/ G1/ Ø MD1-F1-1/8 G1/8 G1/ G1/ Ø MD1-F1-1/4 G1/4 G1/ G1/ Ø MD1-F1-/8 G/8 G1/ G1/ Ø MD1-F1-6 Ø6 G1/ G1/ Ø MD1-F1-8 Ø8 G1/ G1/ Ø MD1-F1-1 Ø1 G1/ G1/ Ø /.5.5

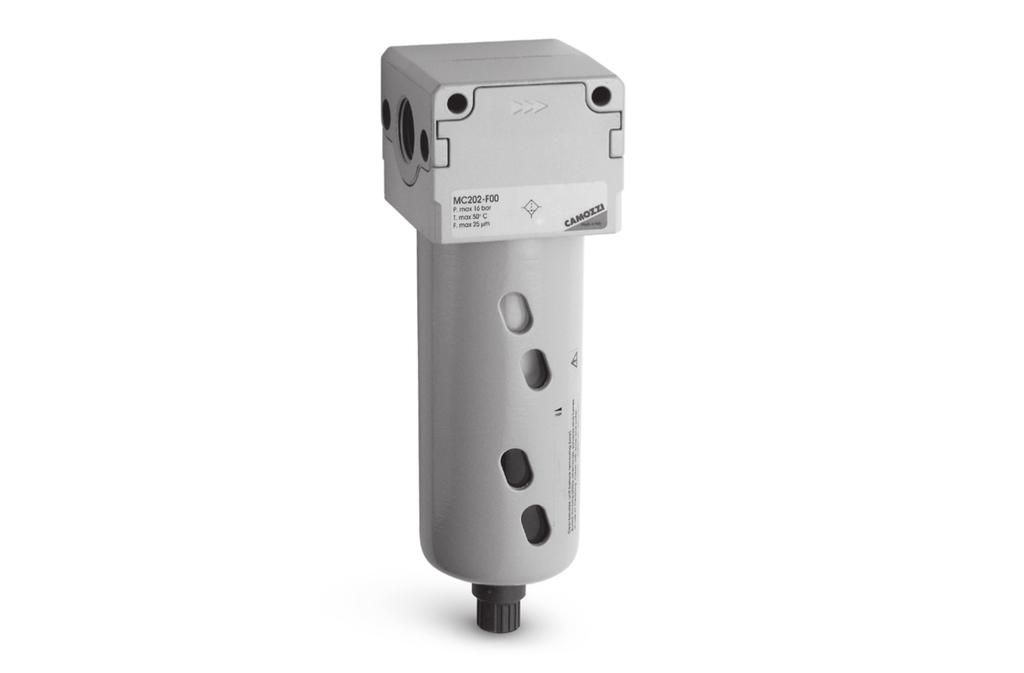

6 TREATMENT > Filters Series MC CATALOGUE > Release 8.5 Filters Series MC Ports G1/4, G/8 and G1/2 Modular Metal bowl and bayonet-type mounting Filters with filtering elements which are different from the standard ones, as well as further drainings of condensate can be ordered on request (see the coding example). TREATMENT Series MC filters are available with ports G1/4, G/8 and G1/2. Bowls are made of metal with a transparent sight glass and have a condensate drain valve which can provide either a manual or semi-automatic function. GENERAL DATA Construction Materials Ports G1/4 G/8 G1/2 Max condensate capacity cm³ 28 cm³ 72 cm³ 72 Weight kg,9 kg,718 kg,688 Mounting Operating temperature Porosity of filtering element Draining of condensate Finishing Operating pressure Nominal flow compact modular with filtering element in HDPE zama, NBR, tecnopolymer vertical in-line or wall-mounting -5 C 5 C at 1 bar (with the dew point of the fluid lower than 2 C at the min. working temperature) 25 μm standard - 5 μm upon request manual - semi automatic standard enamelled with standard drain and protected depressurisation, 16 bar with depressurisation, 1 bar with automatic drain 1,5 12 bar for G/8 and G1/2 see graphs /2.5.1 Products designed for industrial applications. General terms and conditions for sale are available on

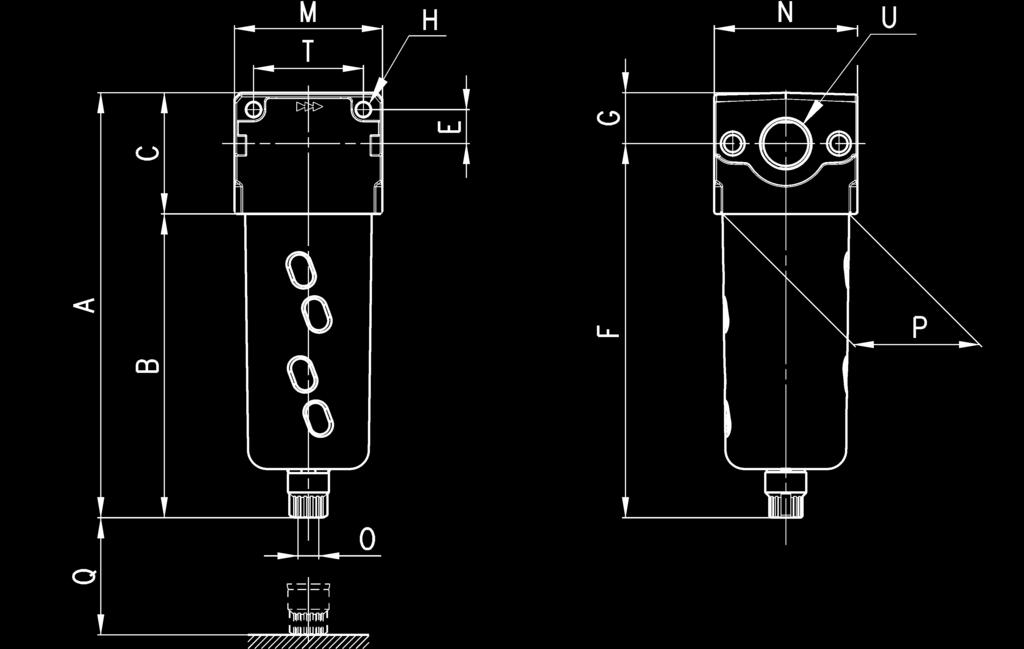

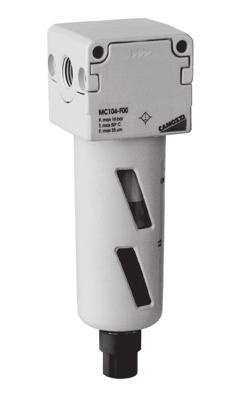

7 CATALOGUE > Release 8.5 TREATMENT > Filters Series MC CODING EXAMPLE MC F MC SERIES 2 SIZE: 1 = G1/4 2 = G/8 - G1/2 2 PORTS: 4 = G1/4 8 = G/8 2 = G1/2 F F = FILTER FILTERING ELEMENT: 25μm (standard) 1 5μm DRAINING OF CONDENSATE: normal - semiautomatic (standard) automatic drain (onl for and 1 2) depressurisation (onl 1 ) 5 = depressurisation, protected 8 = no drain, port 1/8 For condensate drains see the section /5.1 TREATMENT Filters Series MC F 1 filter without drain with threaded port F 2 filter with semiautomatic manual drain F filter with automatic drain DIMENSIONS Mod. A B C E F G H M N O P Q T U MC14-F ,5 16,5 4, G1/ G1/4 MC28-F , G1/ G/8 MC22-F , G1/ G1/2 Products designed for industrial applications. General terms and conditions for sale are available on /2.5.2

8 TREATMENT > Filters Series MC CATALOGUE > Release 8.5 FLOW DIAGRAMS FOR FILTERS SERIES MC, G1/4 - G/8 PORTS Flow diagram for models: MC28-F and MC28-F1 ΔP = Pressure drop Q = Flow Flow diagram for models: MC14-F and MC14-F1 ΔP = Pressure drop Q = Flow TREATMENT FLOW DIAGRAM FOR FILTERS SERIES MC, G1/2 PORTS Flow diagram for models: MC22-F and MC22-F1 ΔP = Pressure drop Q = Flow /2.5. Products designed for industrial applications. General terms and conditions for sale are available on
