Objective Marking. Taitaja 2014 Lahti. Skill Number 406 Skill Sähköasennus Competition Day 1. Competitor Name

Transkriptio

1 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Työ- ja sähkötyöturvallisuus 1 Sub Criterion A1 ing Scheme Lock :43:15 Entry Lock :14:08 O Turvallinen ja järjestyksessä oleva työympäristö tark. 1h välein O Henkilökohtaisten suojavälineiden käyttö O Varoituskilven ja lukituksen käyttö O Jännitteenkoettimen toiminnan testaus O Jännitteettömyyden mittaus ennen työskentelyä 1 puute=-0,5 piste, 2 puutetta=0pistettä 1 puute/huomautus 0,5p Kilpi ja lukitus 1 piste Testattu 0,5 pistettä, ei testattu Mitattu 0,5 pistettä, ei mitattu 0 pistettä 4.00 imum for Sub Criterion

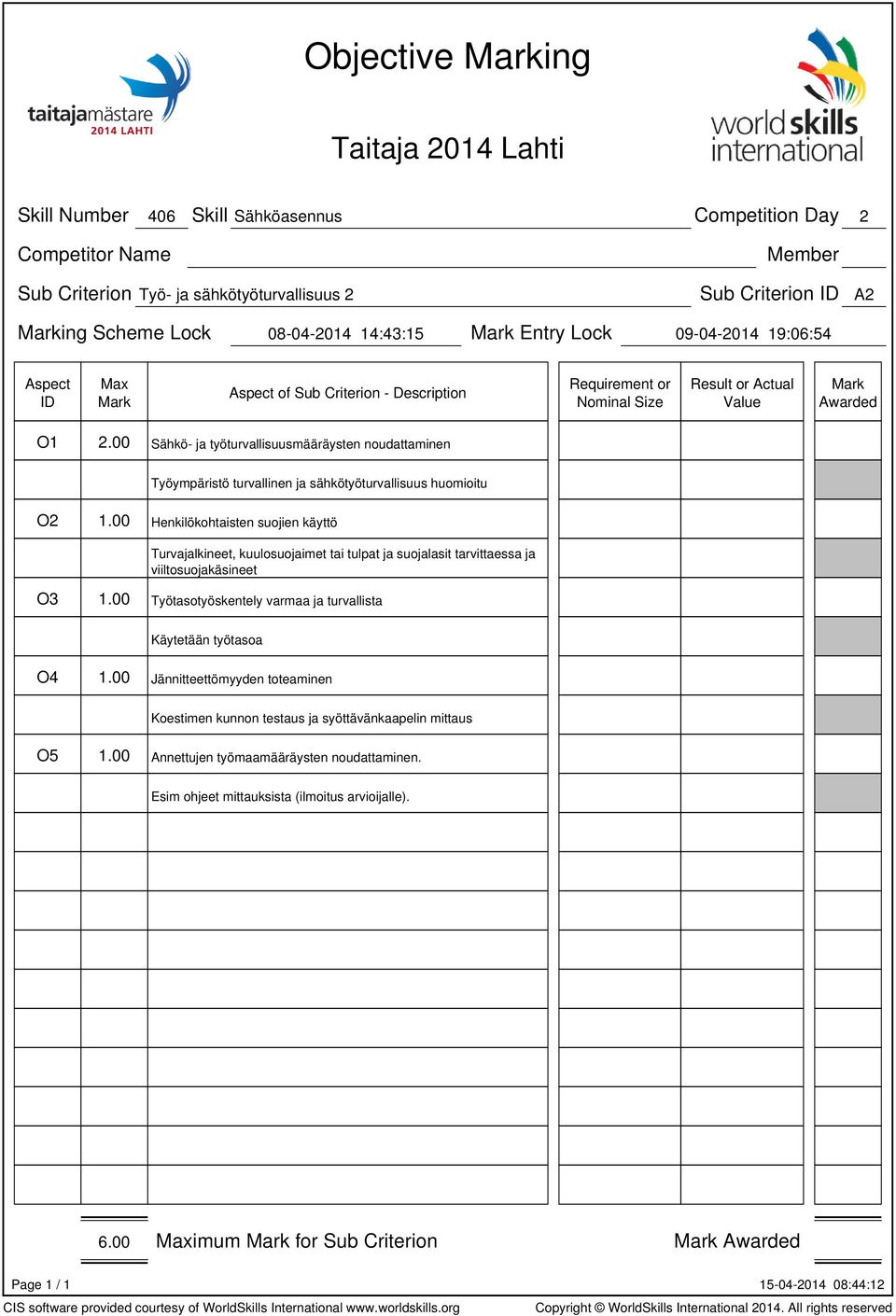

2 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Työ- ja sähkötyöturvallisuus 2 Sub Criterion A2 ing Scheme Lock :43:15 Entry Lock :06:54 O Sähkö- ja työturvallisuusmääräysten noudattaminen Työympäristö turvallinen ja sähkötyöturvallisuus huomioitu O Henkilökohtaisten suojien käyttö Turvajalkineet, kuulosuojaimet tai tulpat ja suojalasit tarvittaessa ja viiltosuojakäsineet O Työtasotyöskentely varmaa ja turvallista Käytetään työtasoa O Jännitteettömyyden toteaminen Koestimen kunnon testaus ja syöttävänkaapelin mittaus O Annettujen työmaamääräysten noudattaminen. Esim ohjeet mittauksista (ilmoitus arvioijalle) imum for Sub Criterion

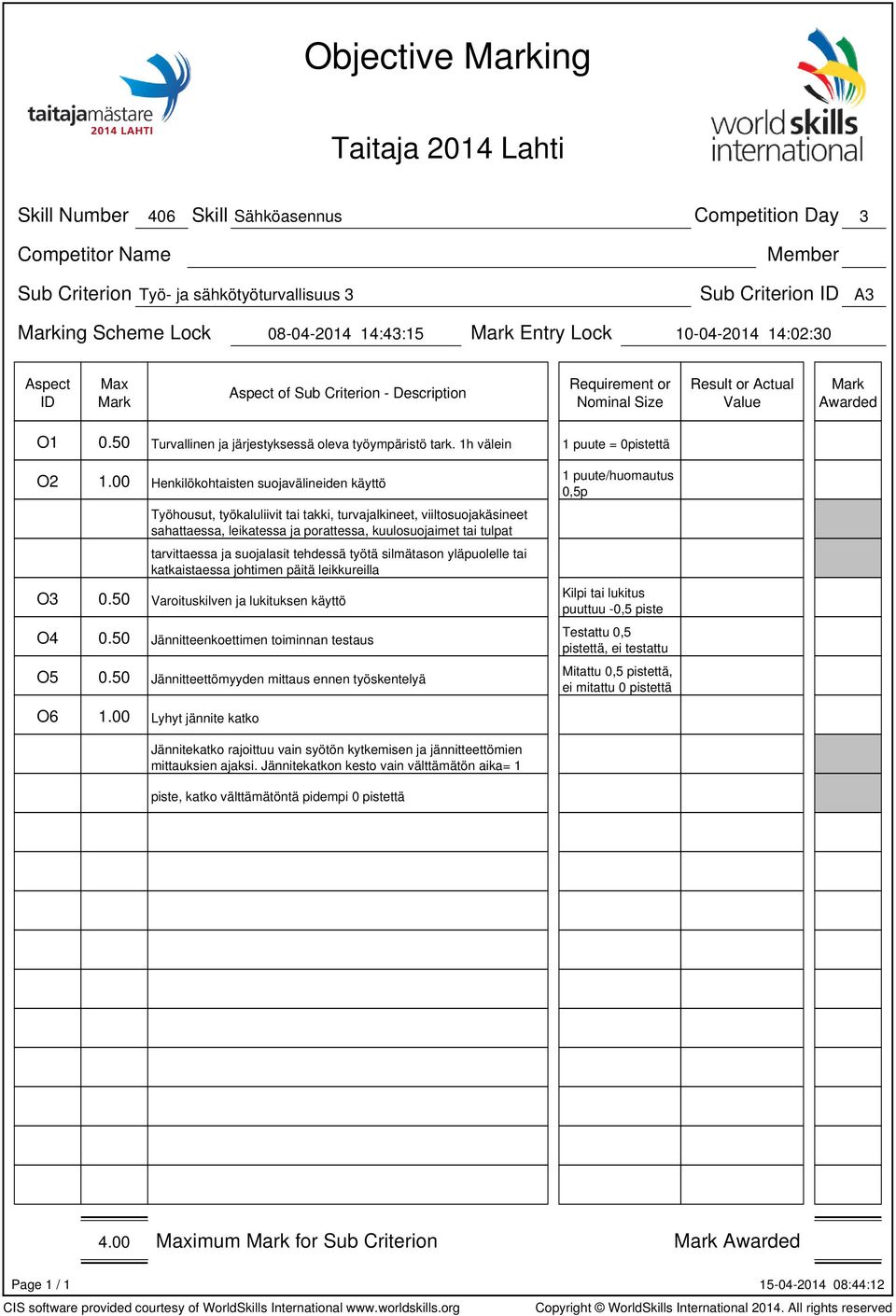

3 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Työ- ja sähkötyöturvallisuus 3 Sub Criterion A3 ing Scheme Lock :43:15 Entry Lock :02:30 O Turvallinen ja järjestyksessä oleva työympäristö tark. 1h välein 1 puute = 0pistettä O Henkilökohtaisten suojavälineiden käyttö Työhousut, työkaluliivit tai takki, turvajalkineet, viiltosuojakäsineet sahattaessa, leikatessa ja porattessa, kuulosuojaimet tai tulpat tarvittaessa ja suojalasit tehdessä työtä silmätason yläpuolelle tai katkaistaessa johtimen päitä leikkureilla O Varoituskilven ja lukituksen käyttö O Jännitteenkoettimen toiminnan testaus O Jännitteettömyyden mittaus ennen työskentelyä 1 puute/huomautus 0,5p Kilpi tai lukitus puuttuu -0,5 piste Testattu 0,5 pistettä, ei testattu Mitattu 0,5 pistettä, ei mitattu 0 pistettä O Lyhyt jännite katko Jännitekatko rajoittuu vain syötön kytkemisen ja jännitteettömien mittauksien ajaksi. Jännitekatkon kesto vain välttämätön aika= 1 piste, katko välttämätöntä pidempi 0 pistettä 4.00 imum for Sub Criterion

4 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Käyttöönotto, testaus ja toiminta 1 Sub Criterion B1 ing Scheme Lock :43:15 Entry Lock :14:09 O PEN johtimen jatkuvuuden mittaus Mitattu asennustesterillä 1p muutoin 0p O Koko asennuksen eristysresistanssin mittaus -0,5p/kohde Koko asennusmitattu, mukaanlukien tuleva syöttö, joko osissa tai kerralla, nolla ja vaihepiirit samassa potentiaalissa mitatessa, yksi kohde mittaamtta O Korjauksen jälkeinen kaapelin eristysresistanssin mittaus Mitattu 1p, ei 0p O PEN johtimen jatkuvuuden mittaus kaapelinkorjauksen jälkeen Mitattu 1p, ei 0p O Kahvasulakkeet 6kpl asennettu jonovarokekytkimille Oikea sulake koko, Kyllä 1p/ei 0p O silmämääräiset tarkastukset 1 puute -0,5p Silmämääräisessä tarkastuksessa ei puutteita kojeiden ja laitteiden läpivienneissä O Tulppasulakkeet 3kpl asennettu mittauskeskukseen Kyllä 1p/ei 0p 6.50 imum for Sub Criterion

5 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Käyttöönotto, testaus ja toiminta 2 Sub Criterion B2 ing Scheme Lock :43:15 Entry Lock :06:55 O Magneettiventtiili ja kiertovesipumppu O Suojajohdon jatkuvuus mitattu maalämpöpumpun runko Toiminnan testaus molemmat 1p vain TPKmaalämpöpumpun O Varavoimavaihtokytkin VVVK Toimii 1p/ei 0p O Oikosulkuvirta mitattu maalämpöpumpulta Kyllä/ei O Eristysresitanssi mitattu koko asennuksesta Kyllä/ei 5.00 imum for Sub Criterion

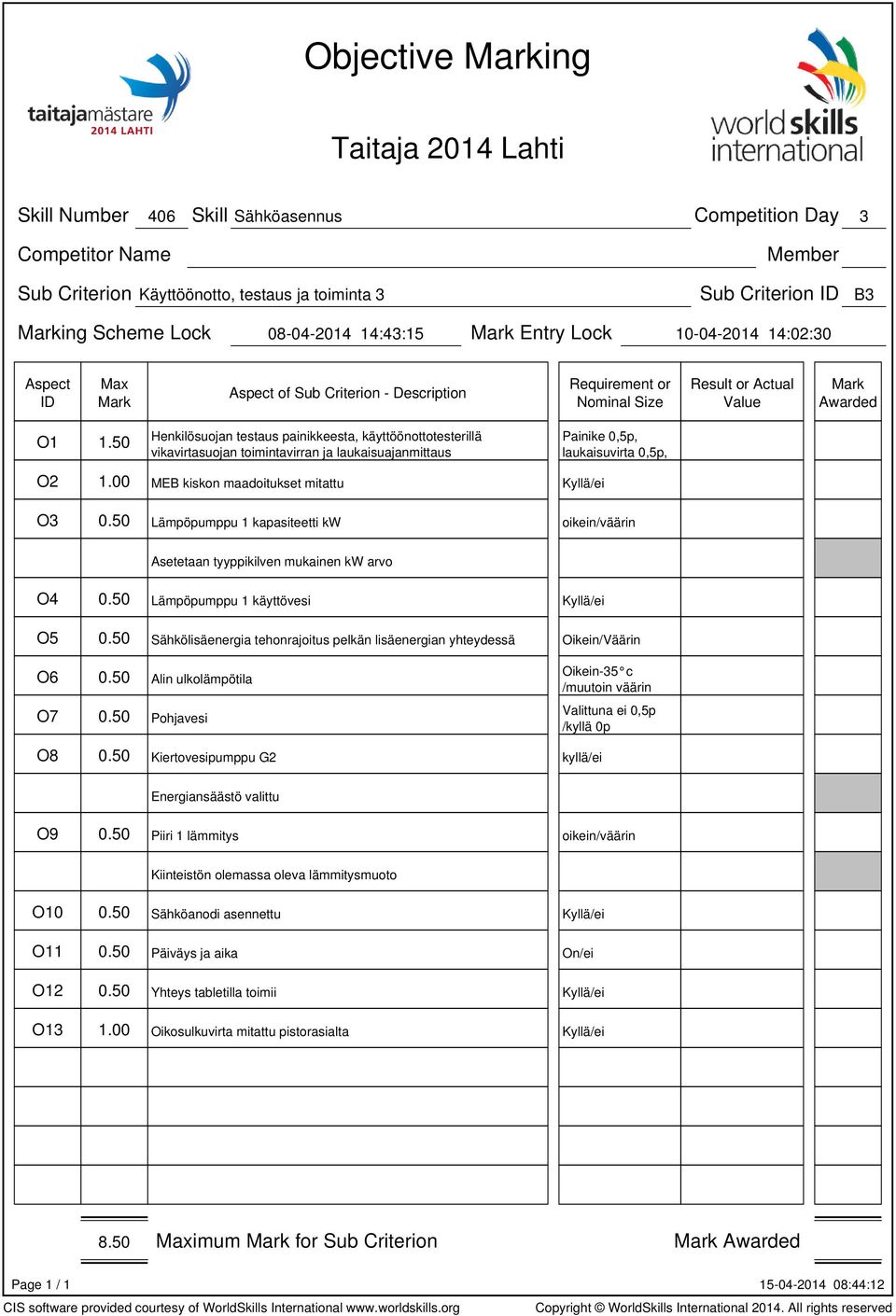

6 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Käyttöönotto, testaus ja toiminta 3 Sub Criterion B3 ing Scheme Lock :43:15 Entry Lock :02:30 O Henkilösuojan testaus painikkeesta, käyttöönottotesterillä vikavirtasuojan toimintavirran ja laukaisuajanmittaus Painike 0,5p, laukaisuvirta 0,5p, O MEB kiskon maadoitukset mitattu Kyllä/ei O Lämpöpumppu 1 kapasiteetti kw oikein/väärin Asetetaan tyyppikilven mukainen kw arvo O Lämpöpumppu 1 käyttövesi Kyllä/ei O Sähkölisäenergia tehonrajoitus pelkän lisäenergian yhteydessä Oikein/Väärin O Alin ulkolämpötila O Pohjavesi Oikein-35 c /muutoin väärin Valittuna ei 0,5p /kyllä 0p O Kiertovesipumppu G2 kyllä/ei Energiansäästö valittu O Piiri 1 lämmitys oikein/väärin Kiinteistön olemassa oleva lämmitysmuoto O Sähköanodi asennettu Kyllä/ei O Päiväys ja aika On/ei O Yhteys tabletilla toimii Kyllä/ei O Oikosulkuvirta mitattu pistorasialta Kyllä/ei 8.50 imum for Sub Criterion

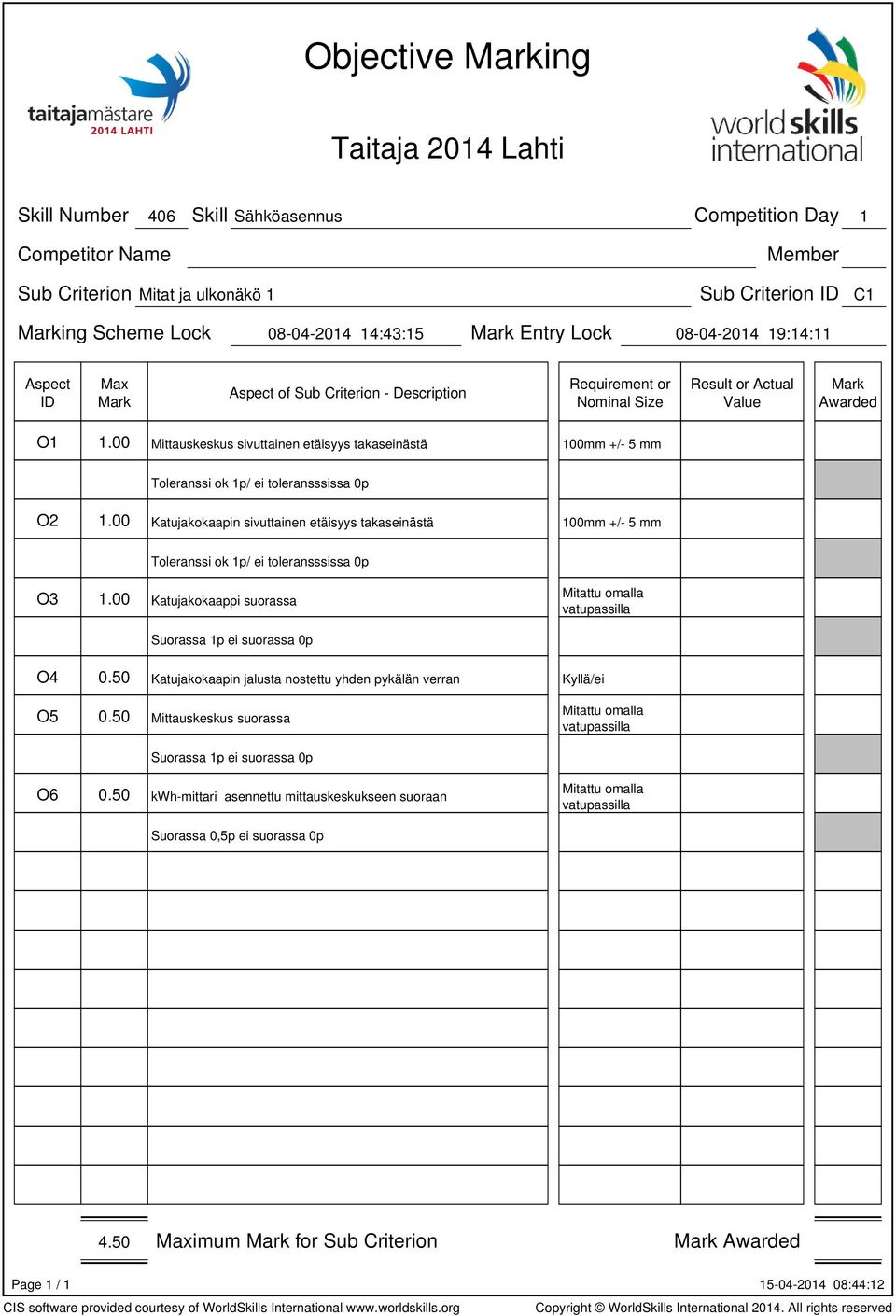

7 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Mitat ja ulkonäkö 1 Sub Criterion C1 ing Scheme Lock :43:15 Entry Lock :14:11 O Mittauskeskus sivuttainen etäisyys takaseinästä 100mm +/- 5 mm Toleranssi ok 1p/ ei toleransssissa 0p O Katujakokaapin sivuttainen etäisyys takaseinästä 100mm +/- 5 mm Toleranssi ok 1p/ ei toleransssissa 0p O Katujakokaappi suorassa Mitattu omalla vatupassilla Suorassa 1p ei suorassa 0p O Katujakokaapin jalusta nostettu yhden pykälän verran Kyllä/ei O Mittauskeskus suorassa Mitattu omalla vatupassilla Suorassa 1p ei suorassa 0p O kwh-mittari asennettu mittauskeskukseen suoraan Mitattu omalla vatupassilla Suorassa 0,5p ei suorassa 0p 4.50 imum for Sub Criterion

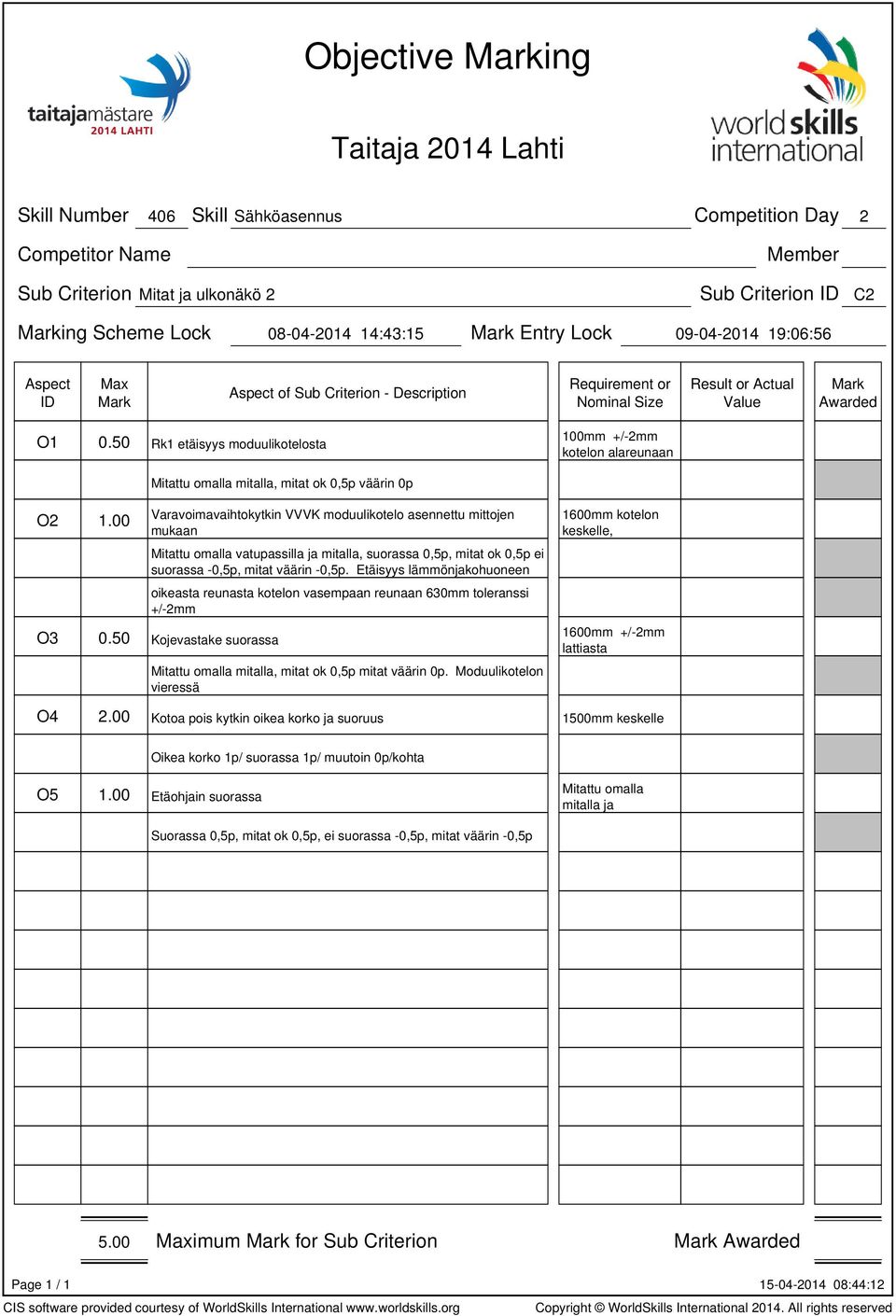

8 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Mitat ja ulkonäkö 2 Sub Criterion C2 ing Scheme Lock :43:15 Entry Lock :06:56 O Rk1 etäisyys moduulikotelosta 100mm +/-2mm kotelon alareunaan Mitattu omalla mitalla, mitat ok 0,5p väärin 0p O Varavoimavaihtokytkin VVVK moduulikotelo asennettu mittojen mukaan Mitattu omalla vatupassilla ja mitalla, suorassa 0,5p, mitat ok 0,5p ei suorassa -0,5p, mitat väärin -0,5p. Etäisyys lämmönjakohuoneen oikeasta reunasta kotelon vasempaan reunaan 630mm toleranssi +/-2mm O Kojevastake suorassa Mitattu omalla mitalla, mitat ok 0,5p mitat väärin 0p. Moduulikotelon vieressä 1600mm kotelon keskelle, 1600mm +/-2mm lattiasta O Kotoa pois kytkin oikea korko ja suoruus 1500mm keskelle Oikea korko 1p/ suorassa 1p/ muutoin 0p/kohta O Etäohjain suorassa Mitattu omalla mitalla ja Suorassa 0,5p, mitat ok 0,5p, ei suorassa -0,5p, mitat väärin -0,5p 5.00 imum for Sub Criterion

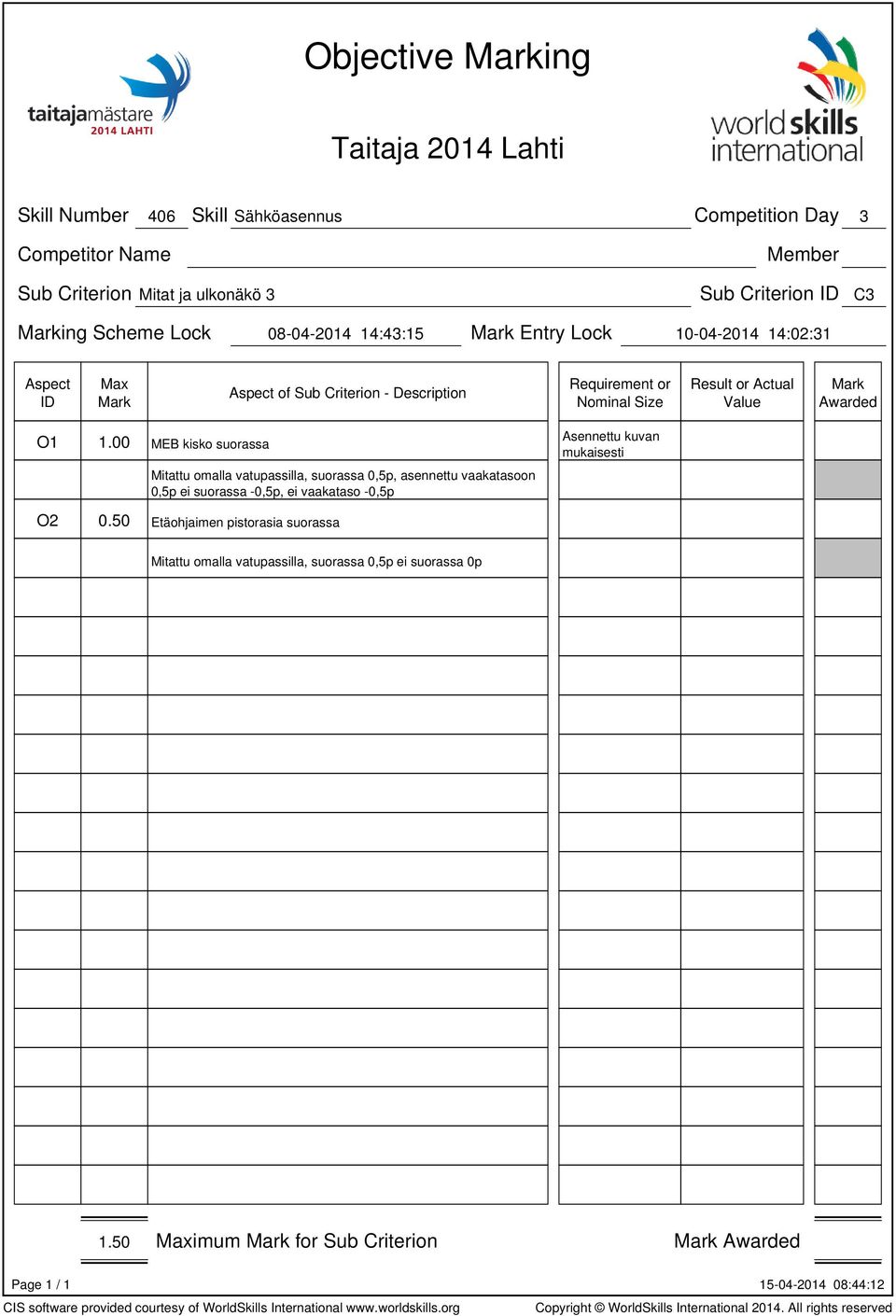

9 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Mitat ja ulkonäkö 3 Sub Criterion C3 ing Scheme Lock :43:15 Entry Lock :02:31 O MEB kisko suorassa Mitattu omalla vatupassilla, suorassa 0,5p, asennettu vaakatasoon 0,5p ei suorassa -0,5p, ei vaakataso -0,5p Asennettu kuvan mukaisesti O Etäohjaimen pistorasia suorassa Mitattu omalla vatupassilla, suorassa 0,5p ei suorassa 0p 1.50 imum for Sub Criterion

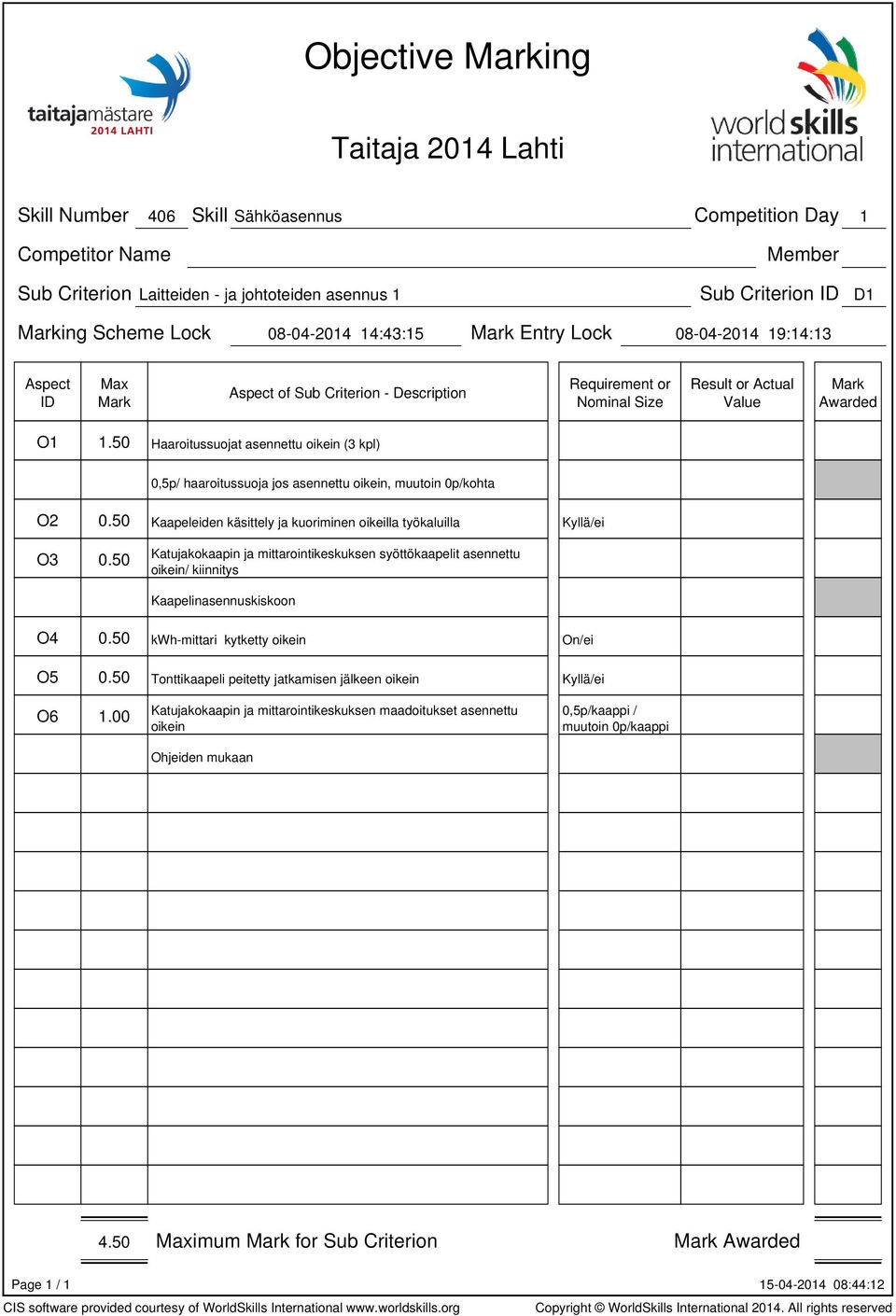

10 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Laitteiden - ja johtoteiden asennus 1 Sub Criterion D1 ing Scheme Lock :43:15 Entry Lock :14:13 O Haaroitussuojat asennettu oikein (3 kpl) 0,5p/ haaroitussuoja jos asennettu oikein, muutoin 0p/kohta O Kaapeleiden käsittely ja kuoriminen oikeilla työkaluilla Kyllä/ei O Katujakokaapin ja mittarointikeskuksen syöttökaapelit asennettu oikein/ kiinnitys Kaapelinasennuskiskoon O kwh-mittari kytketty oikein On/ei O Tonttikaapeli peitetty jatkamisen jälkeen oikein Kyllä/ei O Katujakokaapin ja mittarointikeskuksen maadoitukset asennettu oikein Ohjeiden mukaan 0,5p/kaappi / muutoin 0p/kaappi 4.50 imum for Sub Criterion

11 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Laitteiden - ja johtoteiden asennus 2 Sub Criterion D2 ing Scheme Lock :43:15 Entry Lock :06:56 O JAPP putki asennettu Kyllä/ei Magneettiventtiiliä ja kotoa pois kytkintä varten O Huonesäädin asennettu Kyllä/ei Kuvien mukaan O Menovesianturi asennettu Kyllä/ei Kuvien mukaan O Ulkolämpötilaanturi asennettu Kyllä/ei Kuvien mukaan O Ryhmäkeskus RK1 asennettu Kyllä/ei Kuvien mukaan O Maalämpöpumpun syöttökaapeli asennettu Kyllä/ei, kaapelihyllyyn Kuvien mukaan O Etäohjain PC asennettu Kyllä/ei Kuvien mukaan O vaihepistorasia varavoimaa varten asennettu Kyllä/ei Kuvien mukaan O Varavoimavaihtokytkin VVVK asennettu Kyllä/ei Kuvien mukaan 4.50 imum for Sub Criterion

12 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Laitteiden - ja johtoteiden asennus 3 Sub Criterion D3 ing Scheme Lock :43:15 Entry Lock :02:32 O MEB kisko asennettu Kyllä/ei O Henkilösuojain asennettu Kyllä/ei O Etäohjaimen pistorasia PR asenettu Kyllä/ei O Maadoitusliittimet asennettu vesiputkiin Ensto maadoitusliitin AM 3.00 imum for Sub Criterion

13 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Johdotus ja liitokset 1 Sub Criterion E1 ing Scheme Lock :43:15 Entry Lock :14:14 O maadoitukset asennettu oikein (Katujakokaappi ja mittarointikeskus) Kyllä/ei O Vaihe ja värijärjestys oikein katujakokaappi ja mittarointikeskus Kyllä/ei O Johdinten kuorintapituus (katujakokaappi ja mittarointikeskus) Esim syöttöliittimellä Al -näkyy, mutta ei tule liittimen suojan yli O Liitosten momentit oikein Kyllä/ei 4.00 imum for Sub Criterion

14 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Johdotus ja liitokset 2 Sub Criterion E2 ing Scheme Lock :43:15 Entry Lock :06:57 O Johtimet kiinnitetty luotettavasti liittimiin O Poikkeama eli johdin irtoaa tai on irti tai jos eriste on vioittunut =0p, löysä liitinruuvi -0,5p Keskuksella Cu ei kohtisuoraa näkyvissä ja Din-kiskojen yli ei johtimia Cu näkyy -1p, johtimia DIN kiskojen yli joka estää kojeiden lisäämisen -0,5p O Kaapelit keskuksessa vaippaa sisällä mm On oikea/ei liian pitkä tai lyhyt = 0,5p, muutoin = 0 O Ryhmäkeskuksen johdotukset ja liitokset Poikkipinta-alat oikeat on/ei ja ei löysiä liitoksia sormilla vedettäessä havaittavissa=1p, muutoin=0p O Keskuksen sisäinen johdotus piirikaavion mukainen On/ei 2.50 imum for Sub Criterion

15 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Johdotus ja liitokset 3 Sub Criterion E3 ing Scheme Lock :43:15 Entry Lock :02:33 O Kaapelihyllyn maadoitus Ruuvikaapelikenkä RKK,16 M8 Cu Onko liitokset tehty luotettavasti O Putkien maadoitus Ensto AM-8 liitin Onko liitokset tehty luotettavasti O Maalämpöpumpun ulkoiset liitäntälaitteet asennettu väyläkortille Onko kuparit näkyvissä on 0p /ei 0,5p/asennettu väyläkortille oikein 0,5p/ei 0p O Maalämpöpumpun syöttökaapeli Onko kuparit näkyvissä on 0p /ei 0,5p O Pistorasiaryhmän syöttöjohdon poikkipinta 2,5 mm2 On/ei O Pistorasialla johtimien kuorinta Vaippa kojeen sisällä 5-10mm, johtimissa ei ruhjeita, ei eristevaurioita, paljasta kuparia ei näkyvissä liittimen ulkopuolella 0,5p ja kytkentävarat 1p (oltava uudelleen kytkettävissä kun kuoritut johtimet katkaistaan) 4.00 imum for Sub Criterion

16 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Asiakaspalvelu ja dokumentointi 1 Sub Criterion F1 ing Scheme Lock :43:15 Entry Lock :14:15 O Tarkastuspöytäkirjassa kohde, suorittajan ja urakoijan tiedot On/ei O Mittaustulokset kirjattu pöytäkirjaan On/ei O Tarvittavat kohdat täytetty, ruksattu On/ei O Katujakokaapin merkinnät oikein Suunnitelman mukaisesti Suunnitelman mukaisesti O Allekirjoitukset ja päiväys On/ei O Käytönopastus annettu=1, ei annettu=0 O Pääkytkimen ja johdonsuojakatkaisijoiden toiminnan kertominen Kyllä/ei O Jakelukeskeytys dokumentti tehty Kyllä/ei O Laitteiden asennus-/käyttö-ohjeiden luovuttaminen asiakkaalle Kyllä/ei O Vikavirtasuojan koestuksesta muistuttaminen asiakkaalle Kyllä/ei 6.50 imum for Sub Criterion

17 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Asiakaspalvelu ja dokumentointi 2 Sub Criterion F2 ing Scheme Lock :43:15 Entry Lock :06:58 O Käyttöönottotarkastuspöytäkirja kohdetiedot O Yrityksen tiedot Kohdetiedot, mittaajan tiedot, mittalaitteet, mittaustulokset ja tulkinnat turvallisuudesta sekä allekirjoitus ja päivämäärä Pääkytkin, pääsulakkeet johdonsuoja-automaatit ja vikavirtasuojakytkin O Mittaajan tiedot On/ei O Mittalaitteet On/ei O Mittaustulkoset ja tulkinnat On/ei O Allekirjoitus ja päiväys On/ei O Käytönopastus ja asiakirjojen luovutus. annettu=1, ei annettu= imum for Sub Criterion

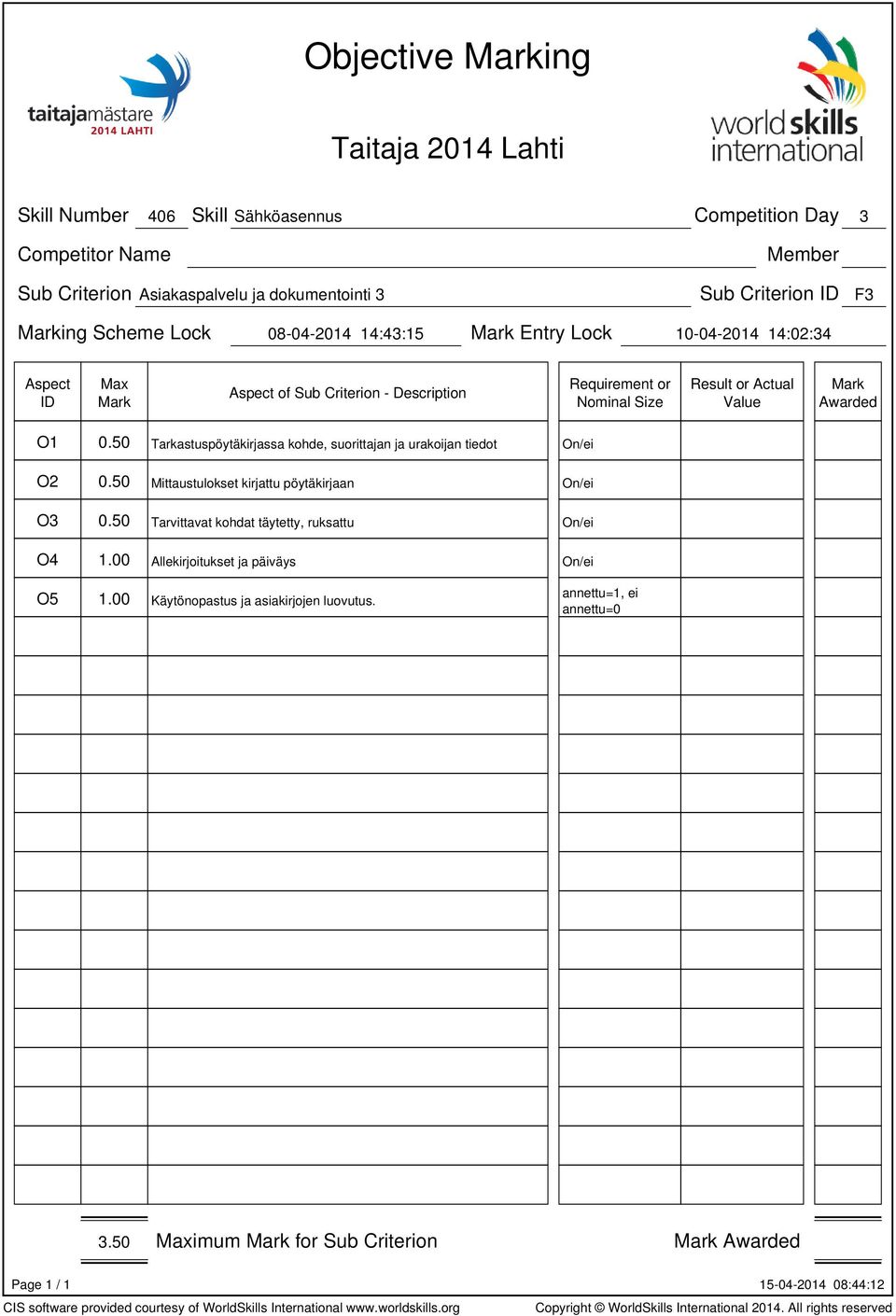

18 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Asiakaspalvelu ja dokumentointi 3 Sub Criterion F3 ing Scheme Lock :43:15 Entry Lock :02:34 O Tarkastuspöytäkirjassa kohde, suorittajan ja urakoijan tiedot On/ei O Mittaustulokset kirjattu pöytäkirjaan On/ei O Tarvittavat kohdat täytetty, ruksattu On/ei O Allekirjoitukset ja päiväys On/ei O Käytönopastus ja asiakirjojen luovutus. annettu=1, ei annettu= imum for Sub Criterion

19 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Kestäväkehitys ja yrittäjyys 1 Sub Criterion G1 ing Scheme Lock :43:15 Entry Lock :14:16 O Kuormituksen huomioiva työtapa Työasennoissa puutetta vartalon kiertoa, ergonomia, huolellisuus, turhat liikkeet, ylimääräistä taivuttelua huonoja työasentoja 0p O Työkohteen viimeistely/siivous On/ei 1.00 imum for Sub Criterion

20 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Kestäväkehitys ja yrittäjyys 2 Sub Criterion G2 ing Scheme Lock :43:15 Entry Lock :06:59 O Yrittäjämäinen asenne muita työmaalla olevia urakoitsijoita kohtaan Toimitaan hyvässä yhteistyöhengessä, ei häiritä omalla työskentelyllä muita O Materiaalin taloudellinen käyttö Ei harjoituskappaleita ja pitkiä työvaroja O Jätteiden lajittelu Cu, Al/sekajäte O Työskentely joutuisaa ja johdonmukaista O Kuormituksen huomioiva työtapa O Oman työlaadun kokonaisvaltainen arviointi 3.50 imum for Sub Criterion

21 Objective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Kestäväkehitys ja yrittäjyys 3 Sub Criterion G3 ing Scheme Lock :43:15 Entry Lock :02:35 O Kuormituksen huomioiva työtapa Työasennoissa puutetta vartalon kiertoa, ergonomia, huolellisuus, turhat liikkeet, ylimääräistä taivuttelua huonoja työasentoja 0p O Työkohteen viimeistely/siivous On/ei 1.00 imum for Sub Criterion

22 Subjective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Mitat ja ulkonäkö 1 Sub Criterion C1 ing Scheme Lock :43:15 Entry Lock :14:11 Expert Score (Out of 10) S Tonttikaapelin jatko S Arvioidaan ulkonäkö, onko asennusohjeen mukainen 1p on/ 0p ei Katujakokaapin ja mittauskeskuksen kytkentöjen ulkonäkö Tonttikaapelin ulkonäkö molemmissa kaapeissa 2p, katujakokaapin syöttävän kaapelin ulkonäkö1p, S Suojakourun sijainti silmämääräisesti keskellä 4.50 imum for Sub Criterion

23 Subjective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Mitat ja ulkonäkö 2 Sub Criterion C2 ing Scheme Lock :43:15 Entry Lock :06:56 Expert Score (Out of 10) S Subjektiiinen näkemys koko asennuksesta Vähintään 3 tuomaria arvioi yhtä aikaa "vihkolla", oman taustayhteisön kilpailijaa ei arvioida 1.00 imum for Sub Criterion

24 Subjective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Mitat ja ulkonäkö 3 Sub Criterion C3 ing Scheme Lock :43:15 Entry Lock :02:31 Expert Score (Out of 10) S Maadoitukset tehty siististi putket maadoitettu 0,5p/ kaapelihylly maadoitus 0,5p, MEB maadoitettu Rk1 keskukseen 0,5p/ jos ei niin S Subjektiiinen näkemys koko asennuksesta Vähintään 3 tuomaria arvioi yhtä aikaa "vihkolla", oman taustayhteisön kilpailijaa ei arvioida 3.50 imum for Sub Criterion

25 Subjective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Johdotus ja liitokset 2 Sub Criterion E2 ing Scheme Lock :43:15 Entry Lock :06:57 Expert Score (Out of 10) S Subjektiivinen näkemys ryhmäkeskuksesta Subjektiivinen näkemys ryhmäkeskuksen sisä näkymästä, johdotukset 1.50 imum for Sub Criterion

26 Subjective ing Skill Number 406 Skill Sähköasennus Competition Day 1 Sub Criterion Kestäväkehitys ja yrittäjyys 1 Sub Criterion G1 ing Scheme Lock :43:15 Entry Lock :14:16 Expert Score (Out of 10) S Yrittäjämäinen ote, positiivisuus Vähintään 3 tuomaria arvioi yhtä aikaa "vihkolla", oman taustayhteisön kilpailijaa ei arvioida 1.00 imum for Sub Criterion

27 Subjective ing Skill Number 406 Skill Sähköasennus Competition Day 2 Sub Criterion Kestäväkehitys ja yrittäjyys 2 Sub Criterion G2 ing Scheme Lock :43:15 Entry Lock :06:59 Expert Score (Out of 10) S Työn ulkonäkö ja viimeistely 0.50 imum for Sub Criterion

28 Subjective ing Skill Number 406 Skill Sähköasennus Competition Day 3 Sub Criterion Kestäväkehitys ja yrittäjyys 3 Sub Criterion G3 ing Scheme Lock :43:15 Entry Lock :02:35 Expert Score (Out of 10) S Yrittäjämäinen ote, positiivisuus Vähintään 3 tuomaria arvioi yhtä aikaa "vihkolla", oman taustayhteisön kilpailijaa ei arvioida 1.00 imum for Sub Criterion
