1 Helpompaa kodin ohjausta Kari Pulkkinen, tuotemarkkinointipäällikkö

2 Agenda - Positiointi markkinoilla - Mitä etua - Yleiskuva järjestelmästä - Uusia ominaisuuksia - Asennus - Tuotteet - Periaatekaavioita - Käyttöönotto ja käyttö - Tietoa Slide 2

3 positiointi markkinoilla

4 Positiointi Kohderyhmät Uudisrakennus ja peruskorjaus Omakoti- ja rivitalot Pienet liikekiinteistöt Sähkösuunnittelijat Sähköurakoitsijat Loppuasiakkaat Slide 4

5 Positiointi Toiminnallisuus ja asennusten määrät BMS KNX Elektroniikka Perinteinen sähkötekniikka Ei tarvetta järjestelmäintegraattorille Tuetaan urakoitsijaa Slide 5

6 Positiointi Hinta vs. toiminnallisuus Hinta KNX-taloautomaatio Perinteinen asennus Perustoiminnot Aina vakiona Ryhmäohjaukset Tilanneohjaukset Kotona/poissa toiminnot Etäkäyttö, logiikkaa ja hälytykset Asukas voi itse muokata kaikkea Soveltuu isoihin kohteisiin Paljon enemmän laitteita Enemmän monimutkaisia toimintoja Laajennettavissa lähes rajattomasti Rajapinnat muihin järjestelmiin Hinta kasvaa helposti Ammattilaisen ohjelmoitava Toiminnallisuus Slide 6

7 Mitä etua

8 Mitä etua Sähköala 12/2015 Hänen silmänsä loistavat, kun hän esittelee talon tekniikkaratkaisuja

9 Mitä etua Uuteen taloon kodinohjaus Suunnittelu Mitä toimintoja halutaan heti ja mihin varaudutaan (putkituksilla) Muutokset suunnitelmiin Asiakkaan haluamat muutokset eivät aina vaadi muutoksia suunnitelmiin, vaan ne tehdään käyttöönottovaiheessa graafisesti Asennus Helpompi ja nopeampi kuin perinteinen asennus Kaapelointi Vähemmän kaapelointia ja väyläkaapeli edullisempaa kuin 230V-kaapelit Laajennus Helppo milloin vain myöhemminkin, aina ei tarvita edes väyläkaapelia Muokattavuus Asukkaat voivat milloin vain muokata ohjauksia Joustava Tilanneohjaukset, ajastukset ja loogiset toiminnot lisäävät asukkaiden elämänlaatua, turvallisuutta ja vähentävät energiankulutusta

10 Mitä etua Suunnittelijan työ nopeutuu Toimilaitteet Sijainti joko keskuksessa tai hajautetusti kojerasioissa tilanteen ja tilan mukaan Painikkeet ja näytöt Vain sijainti, mitä ohjataan valittavissa ja muutettavissa milloin vain Toiminnallisuudet Muunneltavissa käyttöönotossa tai myöhemmin

11 Mitä etua Asennus nopeutuu 230V Vain toimilaitteille Väylä Reitit ja haaroitukset miten helpointa ja nopeinta Käyttöönotto Asunnon ostaja voi tehdä (tai nimenomaan haluta tehdä) osin tai jopa kokonaan

12 Mitä etua Kaapelointi edullisempaa 230V Vain toimilaitteille Väylä Väyläkaapelointi signaalikaapelilla miten helpointa ja nopeinta Väyläkaapelin hinta Edullisempaa kuin 230V-kapelit

13 Mitä etua Liikevaihto kasvaa Kodinohjaus nostaa sähköurakan arvoa -> lisää liikevaihtoa Kannattavuus Suunnittelu ja asennus nopeampaa kuin vastaavat toiminnot perinteisesti Kustannukset Väyläkaapeli edullisempaa kuin 230V Muutokset Asiakkaan haluamat muutokset eivät välttämättä vaikuta suunnitteluun tai asennukseen vaan ainoastaan laitteiden toimintaan Jälkimarkkinointi Hyvin moni haluaa lisää toimintoja asuttuaan vähän aikaa

14 Mitä etua EU:n energiatehokkuusdirektiivi Täyttää jo nyt 2020 määräykset Energiatehokkuusdirektiivin vaatimat energiankulutuksen vähennysominaisuudet vakiona

15 Mitä etua Saneerauksella vanhaan taloon kodinohjaus Asennus Helppo kun langaton tiedonsiirto Laajennus Helppo milloin vain myöhemminkin Muokattavuus Asukkaat voivat milloin vain muokata ohjauksia

16 Mitä etua Kodinohjauksen käyttökokemuksia parin vuoden jälkeen Arkea helpottavia toimintoja heti alusta alkaen Valot Lattialämmitys Ilmanvaihtokoneen tilanteet Pistorasiat, myös ajastetusti autojen lohkolämmitys Philips Ambilight tv:n yhteydessä Hue-värivalot Kosteusvahti Ovipuhelinjärjestelmä Tilanneohjauksen etuja kaikki pois -Kaikki valot sammuvat -Lattiatermostaatin lämpötila laskee -Ilmanvaihdosta putoaa noin 30 % -Energiansäästö: -Kaukolämpökohteen sähkölasku 11 % pienempi Lisäyksiä muuton jälkeen Ulkovalot astronomisen kellon mukaan Sääasema ohjaamaan autolämmitystä ja kaihtimia Sonos Ovipuhelimen IPGW etäkäyttö kännyköillä

17 Yleiskuva järjestelmästä

18 Wireless mybuildings portal 3 rd Party Integrationen free@home Bus

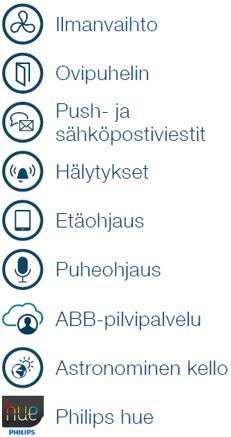

19 Ominaisuudet Yleiskuva Sijaintipalvelu Sonos langaton audiojärjestelmä Slide 19

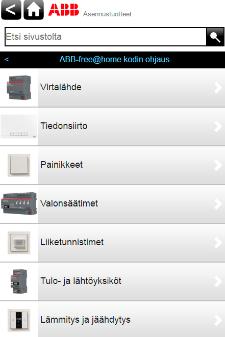

20 Tuotteet Yleiskuva Slide 20

21 Kalustesarjat IMPRESSIVO ja Jussi Jussi (RAL 9010) Valkoinen (RAL 9016) Alumiini (RAL 9006) Antrasiitti (RAL 7021) Mattavalkoinen Teräs Mattamusta Slide 21

22 Kalustesarjat Lisää vaihtoehtoja IMPRESSIVO Jussi Kosti IP44 Design-sarjat Teräs axcent carat future linear

23 Mobiilikäyttötavat Voit ohjata kotiasi älypuhelimen tai tabletin mobiilisovelluksella Apple ios 7 tai uudempi Android 4.4 tai uudempi Muut laitteet toimivat uusimmilla nettiselaimilla Slide 23

24 Mobiilikäyttö puhelimella Suosikit Slide 24

25 Mobiilikäyttö tabletilla Matriisi Slide 25

26 Käyttö tietokoneen selaimella Pohjakuva Slide 26

27 Tilanneohjaukset TILANNE: POISSA TILANNE: JUHLAT Luomalla erilaisia tilanneohjauksia voit yhdellä painalluksella saada esimerkiksi haluamasi valot sopivaan kirkkauteen ja väriin, muuttaa lämpötilaa ja ilmanvaihtoa, katkaista vedentulo, laskea tai nostaa kaihtimia/markiiseja jne Slide 27

28 Läsnäolosimulointi Läsnäolosimuloinnilla kotisi näyttää asutulta vaikka itse olet muualla. Valot syttyvät ja sammuvat sekä verhot liikkuvat normaalirytmin mukaisesti Slide 28

29 Automaattinen autolämmitys Sääasema voi ohjata auton lohkolämmittimen sähkön päälle sitä aikaisemmin työaamuina mitä kylmempää ulkona on Slide 29

30 Ajastus Eri laitteiden ohjaus voidaan ajastaa tapahtumaan automaattisesti aina määrättyyn aikaan haluttuina viikonpäivinä tai auringon nousu- tai laskuajankohdan mukaisesti Slide 30

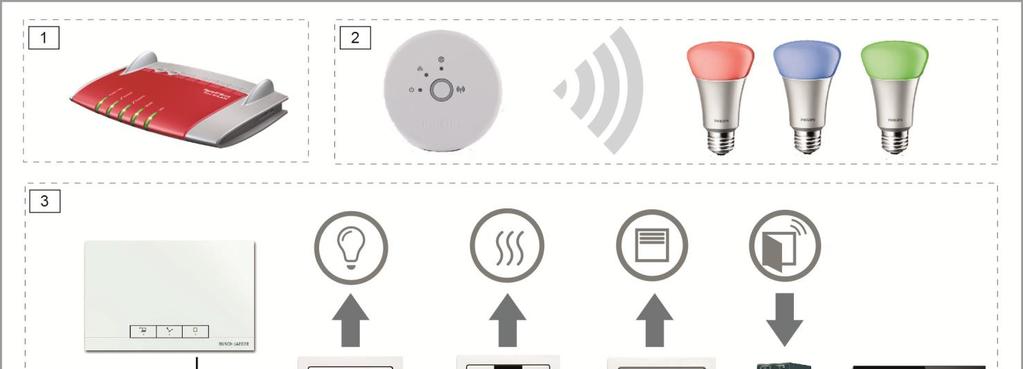

31 Philips hue Zigbee Integrointi Philips hue järjestelmän kanssa ABB pystyy liittymään Philips hue järjestelmään IP verkon kautta. Komennot lähetetään Philips hue sillalle, joka puolestaan ohjaa lamppuja langattomalla Zigbee protokolla. Valoja voidaan säätää painikkeista, kosketusnäytöltä tai sovelluksesta halutusti. Haluttu sytytysväri voidaan asettaa painikekäyttöön ja tilanteisiin Myös joidenkin muiden valmistajien Zigbee protokollan valaisimet pystytään liittämään Philips hue siltaan Slide 31

32 Uusia ominaisuuksia

33 System Access Point SAP/S.3 Kehitys Ohjelmistopäivitykset March 19, 2019 Slide 33

34 System Access Point SAP/S.3 Mitä uutta free@home laitetta (langallista ja/tai langatonta yhteensä vapaassa suhteessa) - Uusi pienempi kaunis kotelo - Ulkoinen teholähde helppoon asennukseen - 3 sijoitusvaihtoa: - seinälle - Pöydälle - DIN-kiskoon - USB portit uusia ominaisuuksia varten - 2,4Ghz & 5Ghz Wifi - Uusi tehokkampi prosessori tulevaisuuden toiminnallisuuksia varten Suorituskyvyn parannus - 400Mhz Yksiytiminen Prosessori - > 1,2Ghz Tuplaydin Prosessori i Mb RAM -> 512 Mb RAM Mitä samaa - free@home langallinen väylä - free@home langaton väylä - SAP oma langaton verkko käyttöönottoa varten March 19, 2019 Slide 34

35 System Access Point SAP/S.3 Tekniset tiedot Liitännät 1. Painike käyttöönotosaa oman WLANverkon luomiseksi (päällä) 2. Nollaus (päällä) 3. Tila-LED (RGBW) 4. Tehonsyöttö mukana toimitetulla teholähteellä (24VDC) 5. USB 1 6. USB 2 7. LAN 8. free@home RF lisäantenni (lisävaruste) 9. Kumitassut 10. free@home väyläliitin 11. Liitin ulkoiselle teholähteelle (24V DC) March 19, 2019 Slide 35

36 System Access Point SAP/S.3 Käyttövaihtoehdot Tehonsyöttö System Access Point SAP/S.3:a voidaan käyttää mukana toimitetulla teholähteellä Esteetisesti kauniimpi ratkaisu on vaihtoehtoinen tehonsyöttö väyläkaapelin valkoinen/keltainen paria pitkin Tehontarve: 24V DC 600 ma Suositeltuja teholähteitä: ABB CP-D24/ ABB CP-D24/ ABB CP-D24/ (SAP/S.3:n lisäksi voidaan syöttää tarvittava määrä 4,3 näyttöjä (150mA)) Tai March 19, 2019 Slide 36

37 System Access Point SAP/S.3 Käyttöönotto ja vianetsintä Järjestelmän koon rajoitukset Järjestelmäsää voi olla korkeintaan 150 laitetta yhteensä Nämä 150 laitetta voivat olla: - Kaikki väyläkaapeloituja - Kaikki langattomalla väylällä (RF) - Missä suhteessa vain yhdistelmä langallisista ja langattomista (RF) laitteista Jos järjestelmässä on enemmän kuin 64 langallista laitetta, toinen teholähde on asennettava. Se voidaan asentaa ensimmäisen teholähteen viereen. Teholähteiden väliselle etäisyydelle ei ole mitään minimietäisyyttä. <=64 langallista f@h laitetta langallista f@h laitetta March 19, 2019 Slide 37

38 Wireless Uusi vapaus Automaattinen langaton tiedonsiirto Automaattinen tiedonsiirtoverkkoo: Jokainen väyläkaapeliton toimii sekä lähettimenä että vastaanottimena automaattiseti heti kun 230V on kytketty Järjestelmän ominaisuuksia RF standardi: 2.4GHz Salaus: AES-128 Oma protokolla automaattinen tiedonsiirtoverkko Laitemäärät: 64 väyläkaapeloitua + 64 väyläkaapelitonta yhdessä järjestelmässä + Viestit kulkevat laitteelta toiselle langattomasti vaikka lähettävän ja toimilaitteen välinen etäisyys ylittäisi kantomatkan koska kukin laite välittää muutkin viestit eteenpäin mahdollistaen pitemmät kantamat Slide 38

39 Wireless Wifi-kanavat Ei ABB:n käytössä wireless -kanavat SAP:n oletuskanava Slide 39

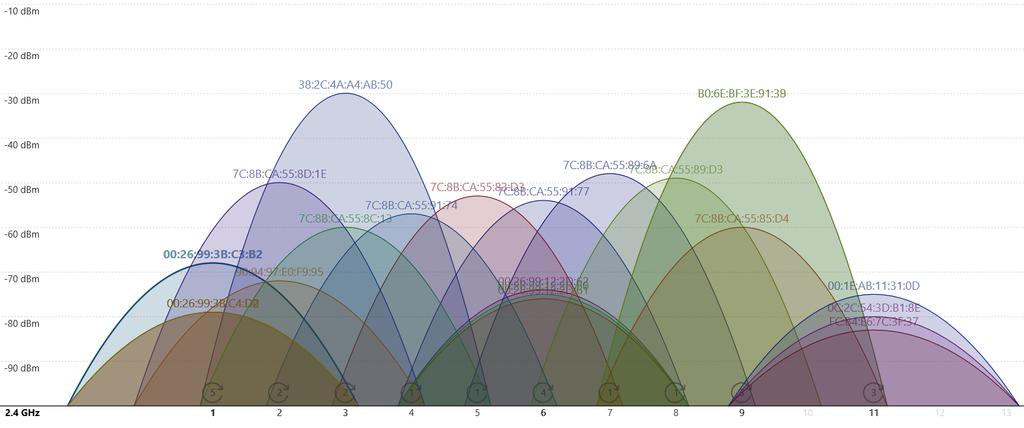

40 Wireless Wifi-skanneri Slide 40

41 Wireless Asennusperiaatteet Joka kerrokseen langaton laite Korkeintaan 8 laitetta ketjussa eli 8 langattomalla hypyllä pitää jokaiseen saada yhteys Yhteys laitteesta toiseen yhden seinän läpi kerrallaan Slide 41

42 Wireless Käyttöönotto Liittäminen osa I Opetustilassa ½ tuntia Slide 42

43 Wireless Käyttöönotto Liittäminen osa II Slide 43

44 Wireless Käyttöönotto Tehdasasetusten palauttaminen Slide 44

45 Wireless Uusi vapaus Rasiaan asennettavat tuotteet (Kaikki laitteet tarvitsevat 230VAC) SU-F WL 1-osainen painike SU-F WL 2-osainen painike SSA-F WL 1-osainen painike / 1 rele 10A 1) SSA-F WL 2-osainen painike / 1 rele 10A 1) SSA-F WL 2-osainen painike / 2 relettä 2x5A 1) SDA-F WL 1-osainen painike / 1 himmennin W 1,3) SDA-F WL 2-osainen painike / 1 himmennin W 1,3) SBA-F WL 1-osainen painike / 1 verho-ohjain 1) SBA-F WL 2-osainen painike / 1 verho-ohjain 1) RTC-F-1-WL Yhdistelmätermostaatti 2) RTC-F WL Yhdistelmätermostaatti ja rele 16A 2) DP4-T-1 Lattia-anturi 1) Sivuohjaus painonapilla 2) Lattia-anturin kytkentämahdollisuus 3) LED kuormaa 2-80VA Slide 45

46 Wireless Uusi vapaus Rasiaan asennettavat tuotteet MSA-F WLLiiketunnistin rele 10AX Jussi RF MSA-F WL Liiketunnistin rele 10AX Impressivo valkoinen RF 1) MSA-F WL Liiketunnistin rele 10AX Impressivo antrasiitti RF 1) MSA-F WL Liiketunnistin rele 10AX Impressivo alumiini RF 1) Kaikki liiketunnistimet tarvitsevat toimiakseen 230VAC BI-S-1-64-WL Yleisanturi 1-kanava mattavalkoinen RF Paristotoiminen Sivuohjain painonapilla 1) HA-S-1-WL Patteritermostaatti RF Basic HA-S-2-WL Patteritermostaatti RF Comfort Vesiradiaattoritermostaatit ovat paristotoimisia 1) Sivuohjaus painonapilla Slide 46

47 Lisärele tasavirtaverhomoottoreille 6513/ Slide 47

48 Lisärele tasavirtaverhomoottoreille 6513/ /24 ( ) 12-48VDC 2x3A Slide 48

49 SONOS SONOS langaton musiikkijärjestelmä Pystytään ohjaamaan painikkeilla, kosketusnäytöiltä, mobiilisti ja tilannekutsuilla SONOSkeskusyksikköä Liitetään langalliseen lähiverkkoon (LAN) tai langattomaan (WLAN) Esim. Genelec:n kaiuttimia voidaan käyttää SONOS-keskusyksikön kanssa Slide 49

50 Amazon Alexa -kodinohjausta voidaan käyttää myös Amazonin pilvipohjaisella Alexa-puheohjauksella. Alexa otetaan käyttöön liittämällä Amazon-tili mybuildings -tiliin alkaen maksuton.

51 Puheohjaus Puheohjaus Pystytään ohjaamaan tai kysymään tilatietoja sovelluksen avulla Lisätoiminto, joka ostetaan sovelluksen kautta. Kertamaksu 29,90 Voidaan asentaa samalla tunnuksella usealle laitteelle Tällä hetkellä kielet: Saksa, Englanti, Espanja, Italia, Hollanti ja Ranska Muuta ohjelmointia ei tarvita Slide 51

52 Sijainti ohjaa kotia Sijainti-toiminnolla voit automatisoida tilanneohjauksia sen mukaisesti kuinka kaukana mobiililaitteesi ovat kotoa. Esim. Eco-tila aina kun perheenjäsenet lähtevät kotoa. Vastaavasti liiketunnistimet hälyttävät aina kun ketään ei ole kotona. Ja vastaavasti kotia lähestyttäessä lämmitys kohoaa normaaliksi Slide 52

53 mybuildings ABB pilvipalvelu MyBuildings portal powered by ABB Ability TM Yhdistää system access pointin ja mobiilisovelluksen Mahdollistaa myös hälytykset haluttuun sähköpostiosoitteeseen sekä sovellukseen ABB lisämaksullinen palvelu hinta 2,49 / kuukausi Slide 53

54 Asennus

55 Väyläkaapelointi Suositellaan vihreää väyläkaapelia YCYM 2x2x0,8 tai J-Y(St)Y 2x2x0,8 tai Keskuksen sisäiset liitännät KLM 2x0,8 kaapelilla Keskukselta lähteviksi suositellaan KLMA 4x0,8+0,8 kaapelia Ei samaan putkeen 230V johtimien kanssa! Maakaapeloinnissa MMVDMA tai TELLU 7 ARM (tai lyhyillä etäisyyksillä JAMAK-ARM-HF) Yhdessä järjestelmässä enintään 64 kpl kaapeloitua väylälaitetta ja 64 langattomasti kommunikoivaa laitetta Slide 55

56 Keskitetty tapa Toimilaitteet keskuksessa 230V lähdöt Lähdöt koneille, valoryhmille, pistorasioille WLAN 230V ABB väylä Syöttö Slide 56

57 Hajautettu tapa Periaate saneeraus Anturi 1-osainen, 1 on/off kanava Anturi 2-osainen, 1 on/off kanava Anturi 2-osainen, 1 säädin kanava Anturi 1-osainen, 1 säädin kanava Anturi 2-osainen, 1 verho kanava Anturi 2-osainen, 2 on/off kanavaa Anturi 2-osainen, 1 säädin kanava Anturi 1-osainen, 1 verho kanava Anturi 1-osainen, 1 verho kanava Slide 57

58 Hajautettu tapa wireless Periaate langaton Anturi 1-osainen, 1 on/off kanava Anturi 2-osainen, 1 on/off kanava Anturi 2-osainen, 1 säädin kanava Anturi 1-osainen, 1 säädin kanava Anturi 2-osainen, 1 verho kanava WLAN Anturi 2-osainen Anturi 2 osainen Anturi 1-osainen Anturi 1-osainen Slide 58

59 Tuotteet

60 Järjestelmäkomponentit System Access Point Lisäantenni Virtalähde SAP/S.3 ( ) Etäkäyttö sovelluksella/selaimella Käyttöönotto-ohjelmisto Astro- ja aikaohjaukset Läsnäolosimulointi Logiikka- ja hälytystoiminnot WLAN ja LAN liitäntä Releyksikkö SAP-1-WL ( ) Jos SAP asennetaan esim metallisen keskuksen sisään Säädin PS-M ( ) 640 ma V AC Vihreä/punainen LED = toiminta/virhe Väyläjännite 30V DC Häiriönpoistaja SA-M ( ) 4 moduulia DIN 4 kanavaa AC1: 16 A, cos φ0.8 AC3: 8 A, cos φ0.45 Virtakisko PS1/4/6-KNX ( ) 6596 ( ) Lisärele tasavirtaverhoille DA-M ( ) 8 moduulia DIN 6513/24 ( ) 4 kanavaa 12-48VDC 230 V hehkulamput ja pj-halogeenit ( W/VA) Sopii myös LEDeille ja energiansäästölampuille (2-80W/VA) Slide 60

61 Järjestelmä- ja keskuskomponentit Binääritulo Binääritulo/lähtöyksikkö Puhallinkonvektoriohjain BI-M ( ) 2 moduulia DIN 4 kanavaa AC/DC-signaalit V SA-M ( ) 8 moduulia DIN 8 x 6A kytkentäkanavaa 8 x potentiaalivapaiden kontaktien tuki FCA-M ( ) 4 moduulia DIN 3 nopeutta 2 venttiilinohjainta 2 binäärituloa Verho-ohjain Venttiilinohjaimet Sääasema BA-M ( ) 4 moduulia DIN 4 kanavaa AC3: 6 A, cos φ0.45 HA-M ( ) 4 moduulia DIN 6 kanavaa HA-M ( ) 8 moduulia DIN 12 kanavaa WS-1 ( ) Valoisuusanturi lux Lämpötila-anturi -30 C +60 C Tuulianturi 2 30 m/s Sadeanturi Sadetta / ei sadetta Slide 61

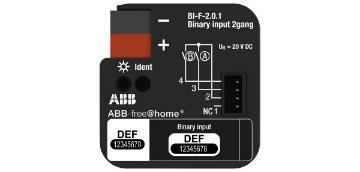

62 Kojerasiatuotteet Binääritulot Painikerungot Verho-ohjain BI-F ( ) 2 kanavaa syöttöjännite (20 V-) Max. 10 m kaapeli BI-F ( ) 4 kanavaa syöttöjännite (20 V-) Max. 10 m kaapeli SU-F ( ) 1-osainen painikerunko Käyttö 1- tai 2-toimisena SU-F ( ) 2-osainen painikerunko Käyttö 2-, 3- tai 4-toimisena SBA-F ( ) 1-osainen, 1 verho ylös/alas 1 sulkeutuva kosketin 920 VA; 4 A Relelähdöt Säätimet SSA-F ( ) 1-osainen, 1 kanava 1 sulkeutuva kärki Potentiaalivapaa 2300 W/VA 10A/10AX/10AX SSA-F ( ) 2-osainen, 1 kanava 1 sulkeutuva kärki Potentiaalivapaa 2300 W/VA 10A/10AX/10AX SSA-F ( ) 2-osainen, 2 kanavaa 2 sulkeutuvaa kärkeä Potentiaalivapaa Resistiivinen: 1380 W; 5A Kapasitiivinen /induktiivinen 920 VA; 4AX SDA-F ( ) 1-osainen, 1 kanava 2-80 W/VA SDA-F ( ) 2-osainen, 1 kanava 2-80 W/VA Slide 62

63 Painikkeiden keskiölevyt 1-osaiset Jussi SR ( ) Valkoinen SR-1-84 ( ) Alumiini SR-1-83 ( ) Antrasiitti SR-1-81 ( ) Teräs SR Mattavalkoinen SR Mattamusta SR Painikkeiden keskiölevyt Painikkeiden rungot, keskiölevyt ja peitelevyt myydään erikseen Peitelevyt ostettava erikseen 2-osaiset Jussi SR ( ) Valkoinen SR-2-84 ( ) Alumiini SR-2-83 ( ) Antrasiitti SR-2-81 ( ) Teräs SR Mattavalkoinen SR Mattamusta SR HUOM! 2-osaiset vivut myydään yksitellen! Slide 63

64 Huonetermostaatti ja liiketunnistin Huonetermostaatti RTC-F-1 ( ) Keskiölevyt: Jussi CP-RTC-214 ( ) Valkoinen CP-RTC-84 ( ) Alumiini CP-RTC-83 ( ) Antrasiitti CP-RTC-81 ( ) Teräs CP-RTC-866 MattavalkoinenCP-RTC-884 Mattamusta CP-RTC-885 Keskiölevyt puhallinkonvektori käyttöön: Jussi CP-FCC-214 Valkoinen CP-FCC-84 Alumiiini CP-RCC-83 Antrasiitti CP-FCC-81 Teräs CP-FCC-866 MattavalkoinenCP-FCC-884 Mattamusta CP-FCC-885 Liiketunnistin Liiketunnistin releellä Jussi MSA-F ( ) Valkoinen MSA-F ( ) Alumiini MSA-F ( ) Antrasiitti MSA-F ( ) Teräs MSA-F Mattavalkoinen MSA-F Mattamusta MSA-F sulkeutuva potentiaalivapaa kosketin 2300 W/VA 10A/10AX/10AX Ilman relettä Jussi MD-F ( ) Valkoinen MD-F ( ) Alumiini MD-F ( ) Antrasiitti MD-F ( ) Teräs MD-F Mattavalkoinen MD-F Mattamusta MD-F Slide 64

65 Mini kosketusnäyttö 4,3 Valkoinen DP ( ) Musta DP ( ) Asennuskotelo DP4-F Lattia-anturi DP4-T-1 ( ) ( ) Mini kosketusnäyttö Koko 143 mm x 104 mm (4,3'') Kapasitiivinen kosketusnäyttö 16 konfiguroitavaa ABB-free@hometoimintoa, neljä sivua Painikeet raahataan näyttöön konfiguroinnissa (Drag and drop) Multitouch toiminto Sisäinen huonetermostaatti ja lattiaanturin liitäntä mahdollisuus (yhdistelmätermostaatti toiminto mahdollista) Asennus omaan upotuskoteloon Tarvitsee lisäksi apusähkön 24VDC! Syöttö esim. CP-D24/0.42 virtalähteeltä Huomioitava kaapeloinnissa! Slide 65

66 Kosketusnäyttö 7 ABB-free@home ja ABB-Welcome järjestelmille Valkoinen DP7-S ( ) Antrasiitti DP7-S ( ) Kosketusnäyttö Koko 155 mm x 218 mm (7'') TFT-kosketusnäyttö ABB-free@home- ja ABB-Welcome-järjestelmiin 16 konfiguroitavaa ABB-free@hometoimintoa, yhdelle sivulle Painikeet raahataan näyttöön konfiguroinnissa (Drag and drop) Valaistut painikkeet alapalkissa Akryylipinta Pinta-asennus, alla kojerasia tarvittaessa Asennus helppoa DIN kisko kiinnityksellä Näyttö voidaan asentaa myöhemmin asennuslevyyn, jolloin se ei likaannu tai hajoa työmaalla Slide 66

67 Kosketusnäyttö ja ABB-Welcome järjestelmille Kaapelointiin suositellaan vedettäväksi oma YCYM/KLMA 4x0,8+0,8 suoraan keskukselta näytölle Syöttö ABB Welcome virtalähteeltä kytketään a ja b liittimiin ABB free@home väylä kytketään omiin liittimiin Lisäksi voidaan liittää ovelle ovikellopainike, jolloin kosketusnäyttö toimii ovikellona, jos ovipuhelimen ulkoyksikköä ei tule Jos asunnossa on useampi näyttö, niin ne kannattaa ketjuttaa Näytön DIP kytkimet ja osoite ruuvit määritellään ovipuhelinjärjestelmän mukaan Slide 67

68 ja ABB-Welcome Ovipuhelintuotteet M21311P1-A-02 Minivideoulkoyksikkö 1 painike alumiini M21312P2-A-02 Minivideoulkoyksikkö 2 painiketta RFID-lukija alumiini F-G-02 RFID-avaimenperä ABB-logo harmaa 5 kpl M Mini-keskusyksikkö 4U DIN IP-Gateway 10U DIN DP7-S Kosketusnäyttö ABB-free@home 7" valkoinen DP7-S Kosketusnäyttö ABB-free@home 7" antrasiitti analogisen kameran liitin DR-02 Din-kisko adapteri CP-D12/0.83 Teholähde VAC / 12VDC / 0.83A CP-D12/2.1 Teholähde VAC / 12VDC / 2.1A / Minipallokamera 75 valkoinen / Pallokamera valkoinen / Videokamera valkoinen Slide 68

69 Vakiokeskukset FRH COMBI-FRH kpl virtalähde 640mA PS-M kpl 4-kanavainen valonsäädin DA-M kpl 4x16A releyksikköä SA-M kpl 4-kanavainen valonsäädin DA-M kpl tulo/lähtöyksikkö 8x6A ja 8xDI SA-M kpl 4-kanavainen binääritulo BI-M kpl virtalähde 640mA PS-M kpl 4-kanavainen valonsäädin DA-M kpl 4x16A releyksikköä SA-M kpl 4-kanavainen binääritulo BI-M Slide 69

70 Periaatekaavioita

71 LAN CAT6 Eri järjestelmien yhdistäminen Zigbee Lukon virtalähde ABB Welcome mini virtalähde LAN CAT6 tai WLAN ABB Welcome väylä ABB Welcome väylä LAN CAT6 internet Sähkölukko syöttö omalta virtalähteeltä ulkoyksikön kautta (com/no) Ulkoyksikkö Kosketusnäyttö Welcome IP-gateway

72 LAN CAT6 Integrointi binääritulojen kautta Päävesisulku IV-kone Erillinen hälytysjärjestelmä Murtoilmaisimet mm. liiketunnistimet, magneettikoskettimet Paloilmaisimet mm. savu, lämpö, häkä Vesivuotoilmaisimet Toimintoja: - Viritettynä ohjaa poissa tilan päälle - Viritys poistettaessa ohjaa kotona tilanteen päälle - Vesihälytys sulkee veden - Hälytysten siirto. Max. 10m internet Kosteusvahti setti Kärkitieto max. 10m 4 kärkitietoa hälytysjärjestelmästä: viritetty, murtohälytys, palohälytys ja vesihälytystieto

73 Ilmanvaihtokoneen integrointi Esimerkkinä MyVallox SA-M Relelähdöillä A ja B ohjataan kahta eri tilannetta, esim säästö ja tehostus Binääritulolla otetaan vastaan ilmanvaihtokoneen hälytystieto

74 Käyttöönotto ja käyttö

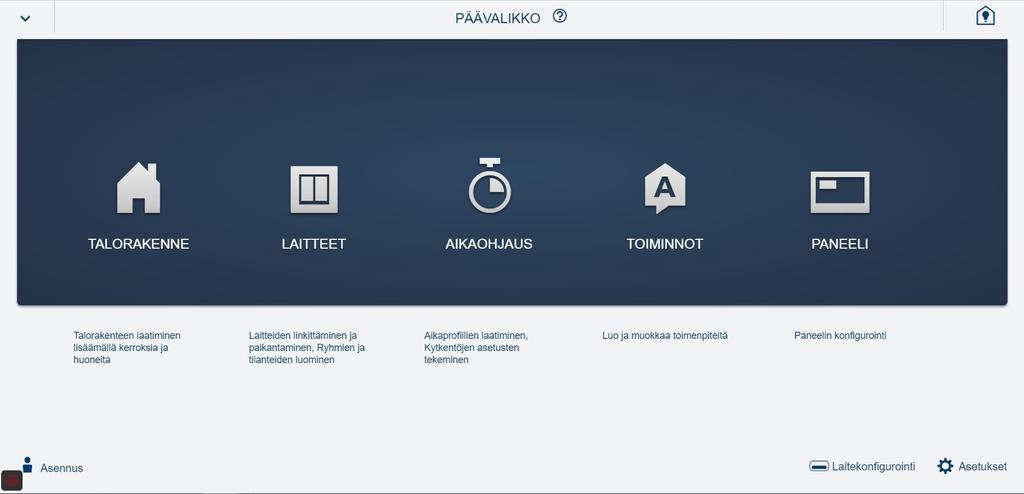

75 Käyttöönotto Käyttöönoton vaiheet: Liittyminen järjestelmään Talorakenne Kohdistaminen Linkitykset Aikaohjelmat Toiminnot Paneelien toiminnot Slide 75

76 Liittyminen järjestelmään Suora wlan accesspoint yhteys Ensimmäinen liittyminen käyttöönottovaiheessa kannattaa tehdä käyttämällä system access pointin omaa wlan yhteyttä. Accesspoint yhteys on tarkoitettu vain järjestelmän käyttöönottoa varten varten tai jos järjestelmää ei haluta ohjata kauempaa Slide 76

77 Liittyminen järjestelmään Suora wlan accesspoint yhteys 1 Accesspoint merkkivalo (1) palaa laitteen kannessa. tö onnistuu vain wlan kuuluvuuden alueella. Laitteen oma wlan tunnus, IP osoite ja salasana on painettu system access pointin sisälle. Näitä ei voi vaihtaa! Mobiililaitteella liitytään laitteen wlan verkkoon ja ABB free@home sovellus löytää laitteen. Tietokone löytää myös laitteen verkosta, jos upnp kommunikointi on sallittu tietokoneessa Slide 77
