1 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

2 01 Järjestelmän yleiskuvaus Ulkomaailma Hotellihuone Mount Kelvin -mobiiliapplikaatio Internetyhteys Ethernet DALI 3. osapuolien integraatiot Mount Kelvin -pilvipalvelu Mount Kelvin -huoneohjausyksikkö Puheohjaus Langaton EnOcean kytkin Järjestelmän yleiskuvaus Mount Kelvin on valaistuksenohjausjärjestelmä, joka käyttää DALI-väylää. Valaistuksen ohjaukseen käytetään: 1 Langattomia ja paristottomia EnOcean-kytkimiä 2 DALI-väylään kytkettäviä valaisinohjaimia 3 DALI-väylään kytkettäviä liike- ja valoisuusantureita 4 Mount Kelvin -mobiiliapplikaatiota (ios ja Android) 5 Amazon Echo -puheohjainta 2 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

3 DALI-ohjaimien liittäminen Mount Kelvin -huoneohjausyksikköön Huoneohjausyksikössä on neljä USB-porttia DALI-ohjainten liittämiseksi. DALI-ohjaimet ja keskusyksikkö toimitetaan yhdessä Mount Kelvin -huoneohjaus paketissa. SMA EnOcean -antenni A AC L N E B USB C 5VDC D Mount Kelvinin ohjauskomponentit asennetaan keskitetysti sähkökeskuksen DIN-kiskoon. DALI controller DALI power supply Mount Kelvin room control unit Power supply DA- SC DA+ DA+ SC DA- L N DALI DA- DA+ ETHERNET 160 mm Moduulimitat, 1 moduuli = 17,5 mm A x 2 B x 2 C x 4 D x 1,5 Mount Kelvin DALI-yhteensopivuus Mount Kelvin on DALI-yhteensopiva, mutta Mount Kelviniä käyttäessä ei tarvita erikseen koulutettuja DALI-ohjelmoijia vaan käyttöönotto on erittäin helppoa. Mount Kelvin tukee langattomia ja paristottomia valaisinkytkimiä. Mount Kelvinin liittäminen internetiin Mount Kelvin -huoneohjausyksikkö liitetään internetiin ethernet-kaapelilla. Mount Kelvin -mobiiliohjaus tarvitsee internet-yhteyden. Mobiilisovellus ohjaa valaistusta Mount Kelvin -pilven kautta. Langattomat ja paristottomat kytkimet toimivat EnOcean teknologialla eivätkä tarvitse internet-yhteyttä toimiakseen. Mount Kelvin -ohjelmiston etäpäivitykset tarvitsevat internet-yhteyden. 3 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

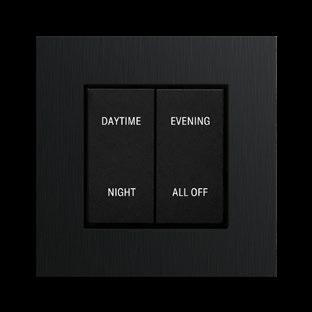

4 02 Valaistuksenohjaus Kiinteiden valaisimien ohjaus Kiinteille valaisimille valitaan DALI-liitäntälaitteet. Mount Kelvin suosittelee tunnettujen valmistajien liitäntälaitteita ja ehdottaa liitäntälaitteiden testausta ennen laitteiden tilausta. Sisustusvalaisimien ja muiden 230V himmennettävien valaisimien ohjaus Suosittelemme Malmbergs MD01 (230V DALI-himmennin) ja Malmbergs MD02 (230V DALI-rele) käyttämistä pistorasioiden ja sisustusvalaisimien ohjaukseen. Himmennin tai rele vaativat yhden DALI-osoitteen. Himmennin tai rele kytketään DALI-kaapelin ja pistorasian tai sisustusvalaisimen väliin. Valaisin kytketään seinään asennettavaan valaisinpistorasiaan. Vaihtoehtoisesti voidaan käyttää DIN-kiskoon asennettavaa 4-kanavaista himmenninyksikköä (Helvar 454). Valaisimet tilataan ilman valaisimen omaa valokytkintä. RGBW LED-nauhojen ohjaus RGBW LED-nauhojen ohjaukseen tulee valita 4-kanavainen DALI-ohjain tai DALI-type 8-ohjain. RGBW -ohjain vaatii neljä DALI-osoitetta. DALItype 8 -ohjain vaatii yhden DALI-osoitteen. Langattomat ja paristottomat 868 MHz EnOcean-kytkimet: Mount Kelvin suosittelee kaikissa kohteissa käytettäväksi Giran EnOcean-kytkimiä parhaan laadun ja painiketuntuman takaamiseksi. 1 Valaisinkiskojen ohjaus DALI-kiskot kytketään DALI-väylään. Kolmivaihe valaisinkiskot kytketään käyttämällä kolmea himmennintä tai relettä. Himmennykseen voidaan käyttää Malmbergsin MD01 (230V DALI-himmennin) himmennintä tai 4-kanavaista himmenninyksikköä (Helvar 454). Automaattinen yövalaistus Yövalaistus syttyy, kun sängystä noustaan All Off -valaistustilanteessa. Yövalaistuksen tarkoitus on antaa riittävästi valoa ohjaamaan asukas esimerkiksi kylpyhuoneeseen. Yövalaistus toteutetaan sängyn alle molemmin puolin sijoitettavilla liiketunnistimilla (Helvar 320). Langattomat ja paristottomat kytkimet 1 Kytkimet voidaan sijoittaa vapaasti käytettävyydeltään parhaisiin paikkoihin, sillä kytkimiä ei tarvitse kaapeloida. Kytkimiin painatetaan tilaajan hyväksymät kytkinpainatukset. 4 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

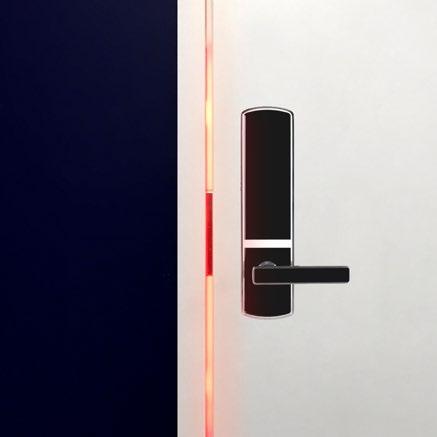

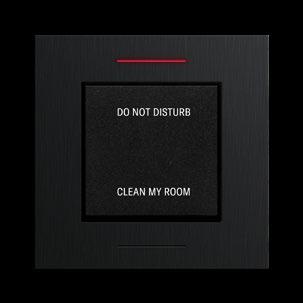

5 03 Muut huonehallintaominaisuudet Do not disturb / Clean my room ominaisuus 2 Huoneen käyttäjä voi kytkintä painamalla tai puhelinsovelluksella määrittää huoneen joko varatuksi (Do not disturb) tai valmiiksi siivousta varten (Clean my room). Huoneen ulkopuolelle asennettava RGBW-nauha indikoi huoneen tilan esimerkiksi siivoojalle. Ohjausta varten huoneeseen tulee omat kytkimet huonetilan ohjaamiselle. Kytkimet lähettävät langatonta ohjausviestiä, ja ovat varusteltuna LED-valoilla. Kytkinten LED-valoille tulee suunnitella käyttöjännite. Suosittelemme kytkimiä sijoitettavan sängyn molemmin puolin sekä eteiseen. Moottoroitujen verhojen ohjaus Verhot voidaan avata tai sulkea puhelinsovelluksella tai painamalla kytkintä. 2-kanavainen DIN-kiskoon asennettava verhomoottoriohjain liitetään DALI-väylällä Mount Kelvin -järjestelmään. Verhomoottoreiksi valitaan 230V-ohjatut moottorit ilman verhomoottoritoimittajan omaa ohjausratkaisua. Ohjausta varten huoneeseen tulee omat langattomat kytkimet verhojen ohjaamiselle. Yhdellä kaksivipuisella kytkimellä voidaan ohjata kaikkia huoneen verhoja. Suosittelemme että kytkimet sijoitetaan sängyn molemmille puolille sekä eteiseen. Pistorasioden ohjaus Ohjattavat pistorasiat liitetään Mount Kelvin -järjestelmään Helvar 494 (4-kanavainen, 10A/kanava) tai Helvar 498 (8-kanavainen, 16A/kanava) releyksikön avulla. Do not disturb -kytkin. Do not disturb - LED-indikaattori. 2 2 Huone ilman avainkorttikytkintä ja tervetulovalaistuksen ohjaus Tervetulovalaistus syttyy liiketunnistimen (Helvar 320) ja ovikytkimen (esimerkiksi FC620-FSM) signaalista sisäänkirjautumisen jälkeen, ensimmäisellä kerralla kun huoneen ovi avataan. Huone menee automaattisesti Poissa-tilaan, kun huoneessa ei ole asiakasta (valaistus pois, lämpötilan asetusarvo Poissa-tilaan). Huoneen oven käydessä liiketunnistin mittaa liikettä huoneessa halutun ajan (esimerkiksi 20 min). Ovikytkin liitetään Mount Kelvin -järjestelmään Helvar 444 Mini Input Unit -komponentilla. Lämmitys- ja jäähdytyslaitteen ohjaus Mount Kelvin -mobiiliapplikaatio toimii käyttöliittymänä huoneen lämpötilan säädölle yhdessä laitevalmistajan lämpötilasäätimen kanssa. Laitevalmistajan lämpötilasäädin liitetään Mount Kelvin -huoneohjausyksikköön Modbus- tai BACnet/IP -väylää käyttäen. 5 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

6 Puheohjaus 3 Puheohjauksella voidaan ohjata kaikkia huoneen toimintoja. Amazon Echo -puheohjaus liitetään Mount Kelvin -järjestelmään liittämällä Echo internetiin WiFi-yhteyden avulla. Huoneen sähköistys 4 Hotellikäyttäjän kannettavien laitteiden latausta varten huone varustetaan 2USB pistorasioilla, joissa on tavallisen pistorasian lisäksi kaksi USB-porttia latausta varten. 2USB pistorasiat suunnitellaan aivan kuten tavallisetkin pistorasiat. Amazon Echo Dot usb pistorasia. Mount Kelvin Hotel showroom. Hotellihuoneen kaikki säätimet ja latauspiste kädenulottuvilla sängyn vieressä. 6 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

7 04 Mallihuoneen sähkösuunnitelma 7 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

8 05 Mallihuoneen keskuskaavio 1/2 8 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

9 05 Mallihuoneen keskuskaavio 2/2 9 Hotellihuoneen valaistuksenohjauksen suunnitteluopas

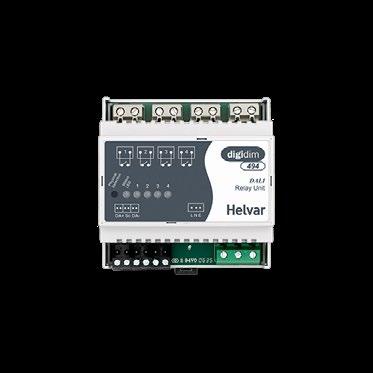

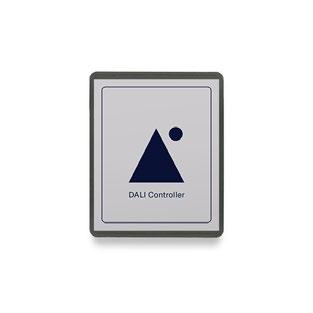

10 06 Komponentit Mount Kelvin -huoneohjausyksikkö sähkönumerot: koko (mm): 70 x 90 x 62 Helvar Digidim kanavainen himmenninyksikkö sähkönumero: koko (mm): 160 x 91 x 62 Mount Kelvin -huoneohjausyksikön teholähde (Meanwell DR-15-5) koko (mm): 25 x 93 x 56 Helvar Digidim kanavainen releyksikkö, 16A sähkönumero: koko (mm): 160 x 90 x 58 Helvar Digidim 510 DALI-ohjain (sisältää DIN-kiinnikkeen), sähkönumero: koko (mm): 36 x 44 x 58 Helvar Digidim kanavainen releyksikkö, 10A sähkönumero: koko (mm): 88 x 90 x 58 Helvar Digidim 402 DALI-teholähde sähkönumero: koko (mm): 35 x 58 x 90 Helvar kanavainen verhomoottoriohjain sähkönumero: koko (mm): 88 x 58 x 90 Keskusyksikön EnOcean-antenni Eltako FA250 sähkönumero: Helvar 444 Mini Input Unit sähkönumero: Malmbergs MD01 / DALI 230V himmennin tuotenumero: FSM FC620 Magneettikytkin sähkönumero: Malmbergs MD02 / DALI releyksikkö tuotenumero: Gira EnOcean-kytkin Paristoton ja langaton Helvar 320 liiketunnistin sähkönumero: Amazon Echo Puheohjain 10 Hotellihuoneen valaistuksenohjauksen suunnitteluopas
