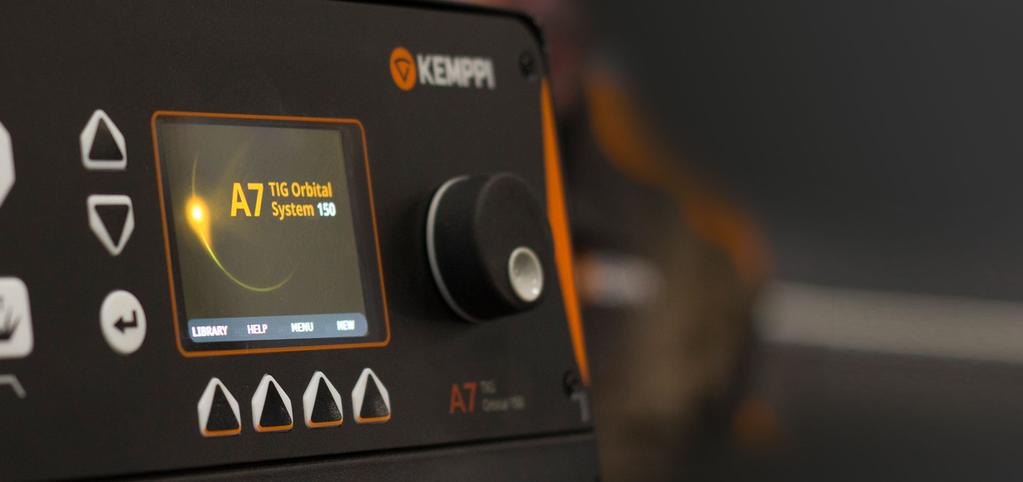

1 KEMPPI K7 HITSAUSLAITTEET A7 TIG Orbital System 150 ÄLYKÄSTÄ JA HELPPOA

2 A7 TIG Orbital System 150 NÄPPÄRÄ RATKAISU MEKANISOITUUN PUTKIEN TIG- ORBITAALIHITSAUKSEEN Suljetulla hitsauspäällä varustettu A7 TIG Orbital System 150 on käyttäjäystävällisin ammattikäyttöön tarkoitettu TIGorbitaalihitsausratkaisu putkille, joiden ulkohalkaisija on mm. Uskomattoman helppokäyttöinen ja nopeasti opittava automaattinen ohjelmointi alkaa tuottaa kustannussäästöjä välittömästi. Järjestelmään on integroitu huippulaatuinen nestejäähdytteinen virtalähde. 150-sarjan suljettuihin hitsauspäihin on saatavilla paljon laadukkaita sovitinkauluksia, jolloin samalla järjestelmällä voi hitsata useita erilaisia liitoksia. Tätä järjestelmää käytetään tyypillisesti prosessiteollisuudessa, kuten elintarvike- ja lääketeollisuudessa. TÄRKEIMMÄT KÄYTTÖKOHTEET JALOSTAMOT PROSESSIPUTKISTOT 2 A7 TIG Orbital System

3 TÄRKEIMMÄT HYÖDYT ENEMMÄN TUOTANTOAIKAA koska aikaa kuluu vähemmän parametrien asetukseen projektia kohti HYÖDYT Automaattiohjelmoinnilla merkittävää säästöä parametrien asetusajassa. Sinun tarvitsee antaa vain kolme perustietoa, niin voit aloittaa hitsauksen. Nopea alustavien hitsausohjeiden laatiminen automaattista parametrien asetusta käytettäessä. Selkeä värinäyttö ja intuitiivinen graafinen käyttöliittymä, jossa helppokäyttöiset valikot. Yksi laite erilaisiin liitoksiin. Paljon erilaisia laadukkaita sovitinkauluksia, jotka mahdollistavat putken hitsaamisen putkeen, putken hitsaamisen laippaan ja putken hitsaamisen kaareen sekä erilaiset putken halkaisijat. Näin säästät investointikustannuksissa. Kompakti hitsauspää mahdollistaa pääsyn useisiin hitsauskohteisiin. Modulaarinen muotoilu mahdollistaa kaulusten ja elektrodien nopean vaihdon ja nopeuttaa tuotantoa. Pulssitekniikka tuottaa yhtenäisesti huippulaatuista hitsaussaumaa Integroitu tulostin hitsausparametrien tulostamiseen paperille A7 TIG Orbital System 150 3

4 HYÖDYT ENEMMÄN TUOTANTOAIKAA A7 TIG Orbital System 150:ssä on älykäs käyttölogiikka, ja sitä on hyvin helppo käyttää. Automaattinen parametrien valinta tekee laitteen käyttöönotosta nopeaa, ja niinpä sinulle jää enemmän tehokasta tuotantoaikaa. Sinun tarvitsee antaa vain kolme perustietoa, niin voit aloittaa hitsauksen. Esimerkkilaskelmassamme parametrien suunnitteluun, hakuun, testihitsaukseen ja säätöön kuluu manuaalisella parametrien haulla kaksi tuntia. Lisäksi näytekappaleen valmisteluun (katkaisuun, hiontaan ja kiillottamiseen) kuluu vielä kolme tuntia, eli manuaalinen parametrien haku kestää yhteensä kaikkiaan viisi tuntia. Käyttäessäsi automaattista parametrien hakua sinun tarvitsee antaa vain kolme perustietoa. Voit aloittaa hitsauksen jo puolen tunnin kuluttua, eli sinulle jää varsinaiseen hitsaukseen neljä ja puoli tuntia enemmän aikaa joka kerta, kun parametrit on tarkistettava. 4 A7 TIG Orbital System

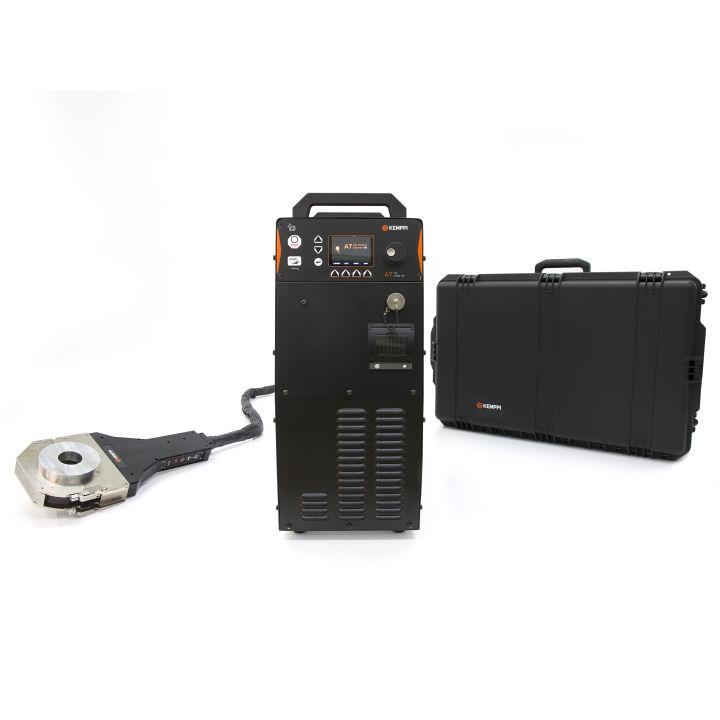

5 JÄRJESTELMÄN KOKOONPANO - LAITTEET A7 Orbital Controller 150 Ohjausyksikkö, joka sisältää TIG-hitsausvirtalähteen ja nestejäähdytyslaitteen. Helppokäyttöinen graafinen käyttöliittymä, jossa automaattinen parametrien asetus. Sisäinen muisti, USB-portti muistitikkua varten ja tulostin. A7 Closed Head Clamp orbitaalihitsauspää Nestejäähdytteinen hitsauspää, joka on suunniteltu halkaisijaltaan mm:n putkien hitsaukseen. Kaukosäädin hitsauspään kahvassa. Saatavana on laaja valikoima laadukkaita sovitinkauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putkiputki, putki-laippa, putki-mutka). Kompakti hitsauspää mahdollistaa pääsyn useisiin hitsauskohteisiin. Sovitinkaulukset 30 Laaja valikoima laadukkaita kapeita ja leveitä kauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putki-laippa, putki-mutka) halkaisijaltaan tuumaisille putkille. Yhteen sovitinkaulussarjaan kuuluu kaksi sovitinkaulusta, ja yhtä hitsauspäätä varten tarvitaan kaksi sovitinkaulussarjaa A7 TIG Orbital System 150 5

6 VAIHTOEHTO - LAITTEET JA OHJELMISTOT A7 Closed Head Clamp orbitaalihitsauspää Nestejäähdytteisiä hitsauspäitä putkille, joiden ulkohalkaisija on mm. Hitsauspään kahvassa on kaukosäädin. Saatavana on suuri valikoima laadukkaita sovitinkauluksia, jotka mahdollistavat putkiliitosten, putki-laippa-liitosten ja mutkakohtien hitsaamisen. Hitsauspään kompakti muoto mahdollistaa pääsyn monenlaisiin hitsauskohteisiin. A7 Closed Head Clamp orbitaalihitsauspää Nestejäähdytteinen hitsauspää, joka on suunniteltu halkaisijaltaan 6 51 mm:n putkien hitsaukseen. Kaukosäädin hitsauspään kahvassa. Saatavana on laaja valikoima laadukkaita sovitinkauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putki-laippa, putki-mutka). Kompakti hitsauspää mahdollistaa pääsyn useisiin hitsauskohteisiin. A7 Closed Head Clamp orbitaalihitsauspää Nestejäähdytteinen hitsauspää, joka on suunniteltu halkaisijaltaan mm:n putkien hitsaukseen. Kaukosäädin hitsauspään kahvassa. Saatavana on laaja valikoima laadukkaita sovitinkauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putki-laippa, putki-mutka). Kompakti hitsauspää mahdollistaa pääsyn useisiin hitsauskohteisiin. A7 Closed Head Clamp orbitaalihitsauspää Nestejäähdytteinen hitsauspää, joka on suunniteltu halkaisijaltaan mm:n putkien hitsaukseen. Kaukosäädin hitsauspään kahvassa. Saatavana on laaja valikoima laadukkaita sovitinkauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putki-laippa, putki-mutka). Kompakti hitsauspää mahdollistaa pääsyn useisiin hitsauskohteisiin. Sovitinkaulukset 10 Laaja valikoima laadukkaita kapeita ja leveitä kauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putkilaippa, putki-mutka) halkaisijaltaan 3 25-tuumaisille putkille. Yhteen sovitinkaulussarjaan kuuluu kaksi sovitinkaulusta, ja yhtä hitsauspäätä varten tarvitaan kaksi sovitinkaulussarjaa. Sovitinkaulukset 20 Laaja valikoima laadukkaita kapeita ja leveitä kauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putki-laippa, putki-mutka) halkaisijaltaan 6 51-tuumaisille putkille. Yhteen sovitinkaulussarjaan kuuluu kaksi sovitinkaulusta, ja yhtä hitsauspäätä varten tarvitaan kaksi sovitinkaulussarjaa. Sovitinkaulukset 40 Laaja valikoima laadukkaita kapeita ja leveitä kauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putki-laippa, putki-mutka) halkaisijaltaan tuumaisille putkille. Yhteen sovitinkaulussarjaan kuuluu kaksi sovitinkaulusta, ja yhtä hitsauspäätä varten tarvitaan kaksi sovitinkaulussarjaa. Sovitinkaulukset 60 Laaja valikoima laadukkaita kapeita ja leveitä kauluksia, jotka mahdollistavat erilaisten liitosten hitsaamisen (putki-putki, putkilaippa, putki-mutka) halkaisijaltaan tuumaisille putkille. Yhteen sovitinkaulussarjaan kuuluu kaksi sovitinkaulusta, ja yhtä hitsauspäätä varten tarvitaan kaksi sovitinkaulussarjaa. 6 A7 TIG Orbital System

7 TEKNISET TIEDOT A7 Orbital Controller 150 Tuotekoodi Hitsausasennot Auto-stop Hitsauspää All (PA/PB) Yes 150 series weld heads Liitäntäjännite 230 VAC ± 10% Sulake 16 A, Slow Maksimihitsausvirta %, % Putken ulkohalkaisijat Sytytystapa Jäähdytys (ohjausyksikkö) Jäähdytys (hitsauspää) mm Hf Forced air Internal coolant circulator Kotelointiluokka IP 23 Paino 32 kg Käyttölämpötila C A7 Closed Head Clamp Orbitaalihitsauspää Tuotekoodi Putken halkaisija 9-75 mm A B C D Hammaspyöränsäde Paino 202 mm 96 mm 43 mm 19 mm 54.6 mm 6.4 kg A7 TIG Orbital System 150 7

8 Collets, mm Tuotekoodi COLLET, EXTENDED, (10 MM) COLLET, EXTENDED, (12 MM) COLLET, EXTENDED, (13 MM) COLLET, EXTENDED, (13.5 MM) COLLET, EXTENDED, (16 MM) COLLET, EXTENDED, (18 MM) COLLET, EXTENDED, (19 MM) COLLET, EXTENDED, (20 MM) COLLET, EXTENDED, (22 MM) COLLET, EXTENDED, (23 MM) COLLET, EXTENDED, (26.9 MM) COLLET, EXTENDED, (28 MM) COLLET, EXTENDED, (29 MM) COLLET, EXTENDED, (30 MM) COLLET, EXTENDED, (35 MM) COLLET, EXTENDED, (40 MM) COLLET, EXTENDED, (41 MM) COLLET, EXTENDED, (44.5 MM) COLLET, EXTENDED, (51 MM) COLLET, EXTENDED, (52 MM) COLLET, EXTENDED, (53 MM) COLLET, EXTENDED, (54 MM) COLLET, EXTENDED, (60.3 MM) COLLET, EXTENDED, (70 MM) COLLET, EXTENDED, (76.1 MM) COLLET, FLUSH, (10 MM) COLLET, FLUSH, (12 MM) COLLET, FLUSH, (13 MM) COLLET, FLUSH, (13.5 MM) COLLET, FLUSH, (16 MM) COLLET, FLUSH, (18 MM) COLLET, FLUSH, (19 MM) COLLET, FLUSH, (20 MM) COLLET, FLUSH, (22 MM) COLLET, FLUSH, (23 MM) COLLET, FLUSH, (26.9 MM) COLLET, FLUSH, (28 MM) COLLET, FLUSH, (29 MM) COLLET, FLUSH, (30 MM) COLLET, FLUSH, (35 MM) COLLET, FLUSH, (40 MM) COLLET, FLUSH, (41 MM) COLLET, FLUSH, (44.5 MM) COLLET, FLUSH, (51 MM) COLLET, FLUSH, (52 MM) A7 TIG Orbital System

9 Collets, mm Tuotekoodi COLLET, FLUSH, (53 MM) COLLET, FLUSH, (54 MM) COLLET, FLUSH, (60.3 MM) COLLET, FLUSH, (70 MM) COLLET, FLUSH, (76.1 MM) Collets, inch Tuotekoodi COLLET, EXTENDED, (0.375 IN) COLLET, EXTENDED, (0.402 IN) COLLET, EXTENDED, (0.500 IN) COLLET, EXTENDED, (0.625 IN) COLLET, EXTENDED, (0.677 IN) COLLET, EXTENDED, (0.750 IN) COLLET, EXTENDED, (0.839 IN) COLLET, EXTENDED, (1.00 IN) COLLET, EXTENDED, (1.327 IN) COLLET, EXTENDED, (1.500 IN) COLLET, EXTENDED, (1.669 IN) COLLET, EXTENDED, (1.902 IN) COLLET, EXTENDED, (2.00 IN) COLLET, EXTENDED, (2.500 IN) COLLET, EXTENDED, (3.00 IN) COLLET, FLUSH, (0.375 IN) COLLET, FLUSH, (0.402 IN) COLLET, FLUSH, (0.500 IN) COLLET, FLUSH, (0.625 IN) COLLET, FLUSH, (0.677 IN) COLLET, FLUSH, (0.750 IN) COLLET, FLUSH, (0.839 IN) COLLET, FLUSH, (1.00 IN) COLLET, FLUSH, (1.327 IN) COLLET, FLUSH, (1.500 IN) COLLET, FLUSH, (1.669 IN) COLLET, FLUSH, (1.902 IN) COLLET, FLUSH, (2.00 IN) COLLET, FLUSH, (2.500 IN) COLLET, FLUSH, (3.00 IN) A7 TIG Orbital System 150 9
