1 TimberRite MITTAUS- JA OHJAUSJÄRJESTELMÄT Käyttäessäsi Waratah-harvesteripäitä tai muita lisälaitteitamme päivittäin, sinun on oltava varma siitä, että saat maksimituoton sijoituksellesi. TimberRite mittaus- ja ohjausjärjestelmät on suunniteltu täydentämään Waratah 200-, 400- ja 600-sarjoja. Alykkäät mittaus- ja ohjausjärjestelmämme auttavat sinua hallinnoimaan työkuormaasi reaaliaikaisella tiedonkäsittelyllä ja langattomalla tiedonsiirrolla. TimberRite lähettää ja vastaanottaa tuotantotietoja, laiteasetuksia ja korjuuohjeita koneesi ohjaamon ja metsäyhtiöiden yleisimmin käyttämien järjestelmien välillä. TimberRiten asennuksen jälkeen voit tarkkailla harvesteripään toimintoja ja varmistaa mahdollisimman korkean tuottavuuden. Järjestelmä toimittaa käyttäjälle työ- ja huoltotilastoja, jotta käyttäjä voi tarkkailla koneen käyttöastetta ja -kustannuksia. Lisälaitteena toimitettavalla väritulostimella käyttäjä voi tulostaa esimerkiksi tuotantoraportteja, työmaaohjeita, katkontaohjeita ja paljon muuta. TimberRite-järjestelmään sisältyy sähköposti, väritulostin ja muistitikkuja. TimberRite muuttaa harvesterisi metsänsiimeksessä sijaitsevaksi, huipputekniikalla varustetuksi toimistoksi. 22

2 TimberRite MITTAUS- JA OHJAUSJÄRJESTELMÄT TimberRite 30H Vaikka olisit kilometrien päässä toimistoltasi, TimberRite 30H tuo teknologian luoksesi. Käytössäsi on sijainnistasi riippumatta kaikki tarpeellinen, kuten CD-asema, muistitikku sekä sähköposti, jonka kautta voit lähettää tai vastaanottaa tuotantotietoja, laiteasetuksia ja katkontaohjeita. StanForD tiedostojen avulla dataa voidaan siirtää metsäyritysten yleisimmin käyttämien järjestelmien välillä. Tiedonsiirto käy helposti GSM- tai GPRS-yhteyden, satelliittipuhelimen tai muistitikun kautta. TimberRite 30H -järjestelmä jakaa rungon joko arvo- tai jakauma-apteerauksen avulla tai määrärajamatriisia käyttäen. Järjestelmä oppii nopeasti leimikon tyypillisen runkoprofi ilin luomalla arvion rungon kokonaishalkaisijan perusteella ja valitsee näin tuottavimman tavan rungon katkomiseksi. TimberRite 30H näyttää työ- ja huoltotilastot, joiden avulla laitteen käyttöastetta, tuottavuutta sekä käyttökustannuksia on helppo seurata. Dataa ja tietoa on helppo kerätä kytkemällä muistitikku USB-porttiin ja lataamalla siihen tuotantoraportit, työmaaohjeet, huoltoseurannan, kalibrointihistorian ja muun materiaalin. Tarvittava tieto on aina käden ulottuvilla. Lisäksi TimberRite 30H -järjestelmällä tulo- ja lähtösignaalien sekä antureiden testaus on paljon helpompaa. Waratah pitää sinut ajan tasalla. Sinun ei tarvitse arvailla laitteesi tehokkuutta vaan voit luottaa siihen, että sen tuottavuus on paras mahdollinen. 24

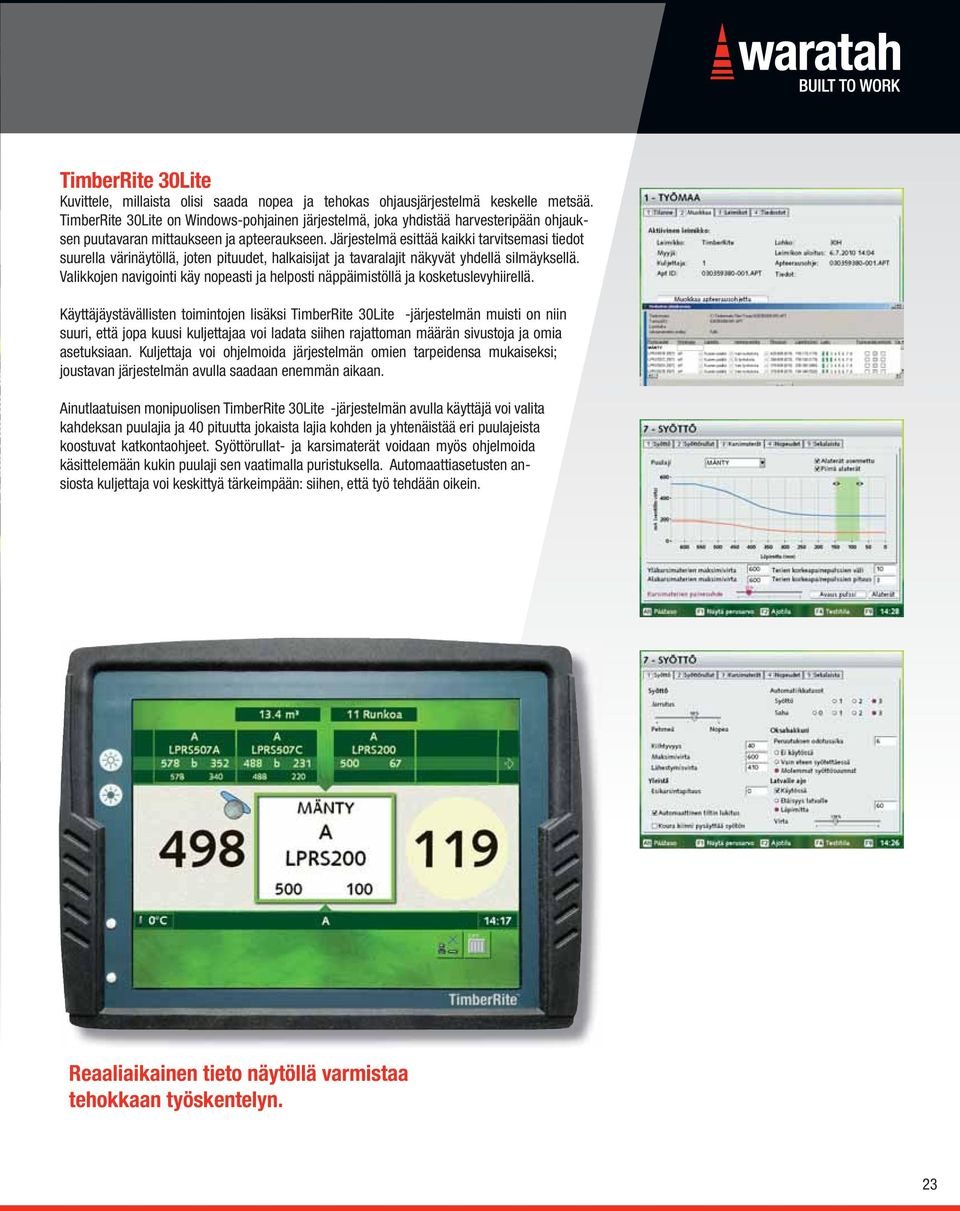

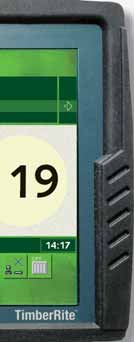

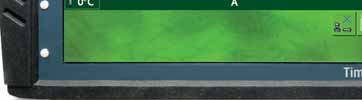

3 TimberRite 30Lite Kuvittele, millaista olisi saada nopea ja tehokas ohjausjärjestelmä keskelle metsää. TimberRite 30Lite on Windows-pohjainen järjestelmä, joka yhdistää harvesteripään ohjauksen puutavaran mittaukseen ja apteeraukseen. Järjestelmä esittää kaikki tarvitsemasi tiedot suurella värinäytöllä, joten pituudet, halkaisijat ja tavaralajit näkyvät yhdellä silmäyksellä. Valikkojen navigointi käy nopeasti ja helposti näppäimistöllä ja kosketuslevyhiirellä. Käyttäjäystävällisten toimintojen lisäksi TimberRite 30Lite -järjestelmän muisti on niin suuri, että jopa kuusi kuljettajaa voi ladata siihen rajattoman määrän sivustoja ja omia asetuksiaan. Kuljettaja voi ohjelmoida järjestelmän omien tarpeidensa mukaiseksi; joustavan järjestelmän avulla saadaan enemmän aikaan. Ainutlaatuisen monipuolisen TimberRite 30Lite -järjestelmän avulla käyttäjä voi valita kahdeksan puulajia ja 40 pituutta jokaista lajia kohden ja yhtenäistää eri puulajeista koostuvat katkontaohjeet. Syöttörullat- ja karsimaterät voidaan myös ohjelmoida käsittelemään kukin puulaji sen vaatimalla puristuksella. Automaattiasetusten ansiosta kuljettaja voi keskittyä tärkeimpään: siihen, että työ tehdään oikein. Reaaliaikainen tieto näytöllä varmistaa tehokkaan työskentelyn. 23

4 TimberRite MITTAUS- JA OHJAUSJÄRJESTELMÄT Tehokkaan ja älykkään TimberRiten avulla Waratahin harvesteripäiden käyttö on mahdollisimman tuottavaa; järjestelmästä näet kaiken tarvittavan tiedon kun sitä tarvitset. Tässä laitteistokomponentit 30L- ja 30H -järjestelmiin Näyttömoduuli 26,4 cm:n näyttö Selkeä ja värikäs graafi nen käyttöliittymä PC-näppäimistö ja kosketuslevyhiiri CPU-moduuli ja pääkytkin CPU (keskusyksikkö) Windows -pohjainen järjestelmä (pääkytkimellä) Windows -käyttöjärjestelmä Intel Pentium mobiiliprosessori 1,6 GHz Compact Flash muistikortti (512 MB - 8 GB tai pyörivä kiintolevy (2.5 in., < 40 GB) 2 CAN-liitäntää 3 tiedonsiirtoporttia Liitännät näppäimistölle, hiirelle ja tulostimelle 4 USB-porttia 2 Video-In liitäntää Sähköposti, GPS (valinnaine Ohjainmoduuli Moduuli sekä SureGripettä Danfoss-ohjainvipuihin Muuntaa ohjainvipujen signaalit CAN-signaaliksi

5 6 7 Muistitikku On kätevä työkalu tallennukseen ja tiedostojen siirtoon koneiden välillä SureGrip- tai Danfoss-ohjain Harvesteripään vaivaton ohjaus Harvesteripään käyttökytkimet Esivalintanäppäimet Ohjelmoitavat ohjainvipunäppäimet CrossFire-moduuli Ohjaa koneen pumppuja ja lisävarusteita 24 voltin virtalähde Harvesteripäämoduuli (HHM) - Prosessoi ja välittää ohjaussignaaleja harvesteripäähän ja mittaustietoja harvesteripäästä. Väritulostin (valinnainen) Väritulostuksella tuotantoja kalibrointitiedot, työtilastot, jne. 27

6 TIMBERRITE OMINAISUUDET, LAITTEET JA VALINNAISET LISÄVARUSTEET Laitteisto: TimberRite 30Lite TimberRite 30H Harvesteri PC (HPC07), jossa 1.6-GHz prosessori ja 1-GB RAM Kyllä Kyllä Windows XP Professional -käyttöjärjestelmä Kyllä Kyllä Kovalevyn varmuuskopio DVD:llä Kyllä Kyllä TFT 10.4-tuuman värinäyttö 1024x768 resoluutiolla Kyllä Kyllä Liitännät: CAN (2 kpl.), USB (4 kpl.), DMI (1 kpl.), Audio (1 kpl.) Kyllä Kyllä Näppäimistö ja kosketuslevy (USB-liitännällä) Kyllä Kyllä Muistitikkumahdollisuus Kyllä Kyllä Ink-jet -tulostin Valinnainen Valinnainen Elektroniset mittasakset Valinnainen Valinnainen DVD-asema (USB-liitännällä) Valinnainen Valinnainen GPRS-modeemi Ei Valinnainen GPS-antenni (USB-liitännällä) Ei Valinnainen Ohjelmistot: Optimointi ja ulkoinen katkaisuohjetyökalu Ei Kyllä Esivalinnan varaan suunniteltu järjestelmä, jossa sisäinen työkalu katkaisuohjeille Kyllä Ei Monen leimikon samanaikainen käsittely Ei Kyllä Tuotannonkäsittely jokaiselle käyttäjälle Kyllä Kyllä Työ- ja huoltotilastot Kyllä Kyllä Tuotantoraportointi (tiedoston tallennus ja tulostus) Kyllä Kyllä Sähköposti Ei Kyllä Järjestelmän varmuuskopio Kyllä Kyllä Ääniasetukset Kyllä Kyllä Monikielinen Kyllä Kyllä Tuki ulkoisille sovelluksille (SilviA, TimberNavi, TimberLink, jne.) Ei Kyllä Harvesteripään asetukset Kyllä Kyllä Läpimitan ja pituuden kalibrointi Kyllä Kyllä Diagnostiikka Kyllä Kyllä Ohjelmistosta voi sulkea anturit manuaalisesti Kyllä Ei Tukee sekä metrijärjestelmää että brittiläistä yksikköjärjestelmää Kyllä Kyllä Monipuoliset latvasahatoiminnot Kyllä Kyllä Ohjelmisto-ohjattu suodattimien merkkivalo Valinnainen Valinnainen Ohjaamon leveloinnin ohjausmahdollisuus Valinnainen Valinnainen Ohjelmistotuki lisävarusteille Valinnainen Ei 25
