1 KÄYTTÖOHJE Haswing Osapian 80

2 Jatkuvasta tuotekehityksestä johtuen tuote saattaa erota joissakin kohdin käyttöohjeessa esitetystä. 1

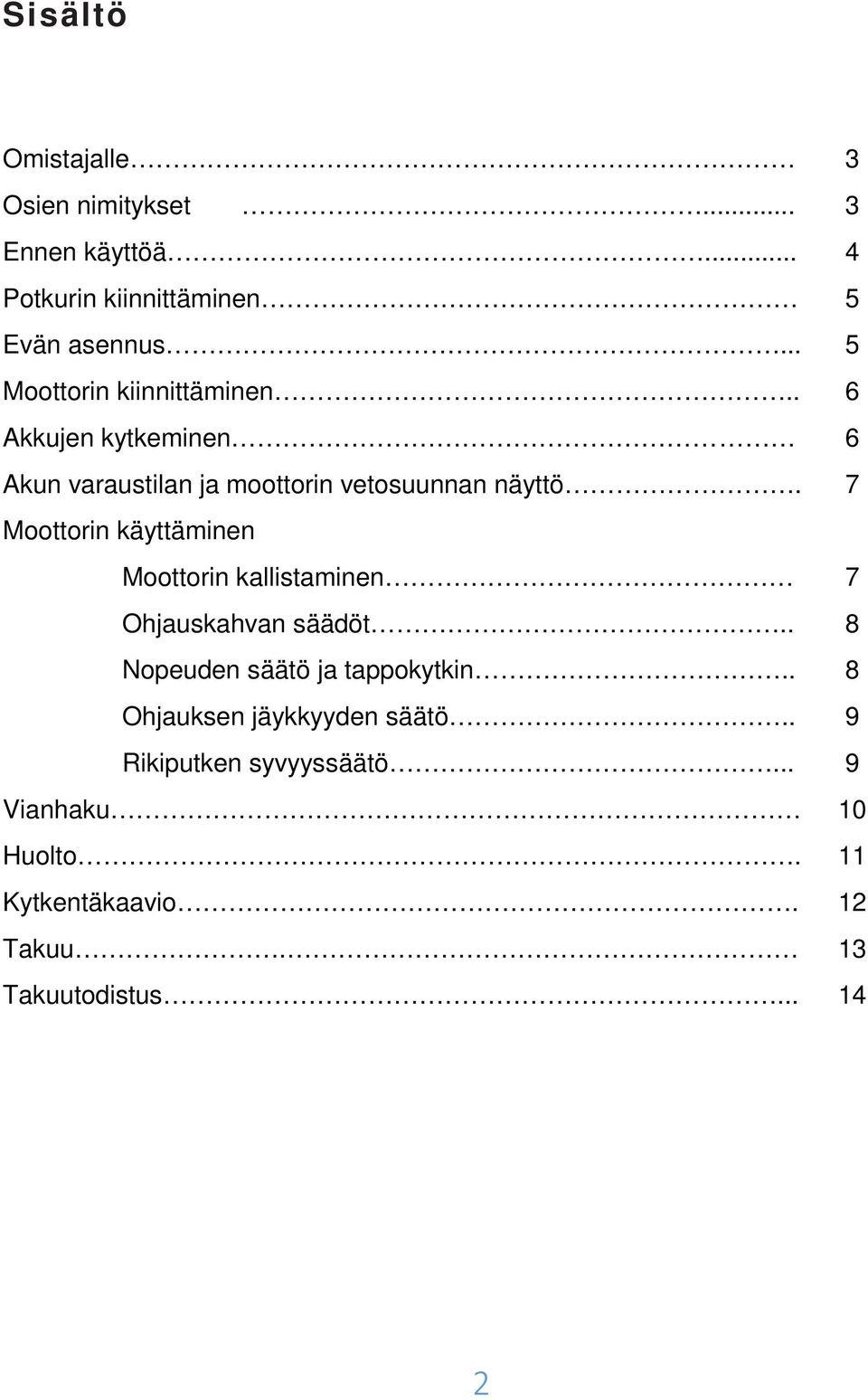

3 Sisältö Omistajalle 3 Osien nimitykset... 3 Ennen käyttöä... 4 Potkurin kiinnittäminen 5 Evän asennus... 5 Moottorin kiinnittäminen.. 6 Akkujen kytkeminen 6 Akun varaustilan ja moottorin vetosuunnan näyttö. 7 Moottorin käyttäminen Moottorin kallistaminen 7 Ohjauskahvan säädöt.. 8 Nopeuden säätö ja tappokytkin.. 8 Ohjauksen jäykkyyden säätö.. 9 Rikiputken syvyyssäätö... 9 Vianhaku 10 Huolto. 11 Kytkentäkaavio. 12 Takuu. 13 Takuutodistus

4 Omistajalle Kiitos, että valitsitte Haswing- sähköperämoottorin. Se on suorituskykyinen ja saastuttamaton sekä helppo asentaa ja kuljettaa. Tässä käyttöohjeessa on tietoja laitteen asennuksesta, käytöstä ja huollosta. Lue ohjeet tarkasti ennen käyttöä. Myyjäliikkeeltä ja maahantuojalta saat tarvittaessa lisäopastusta. Osien nimitykset 3

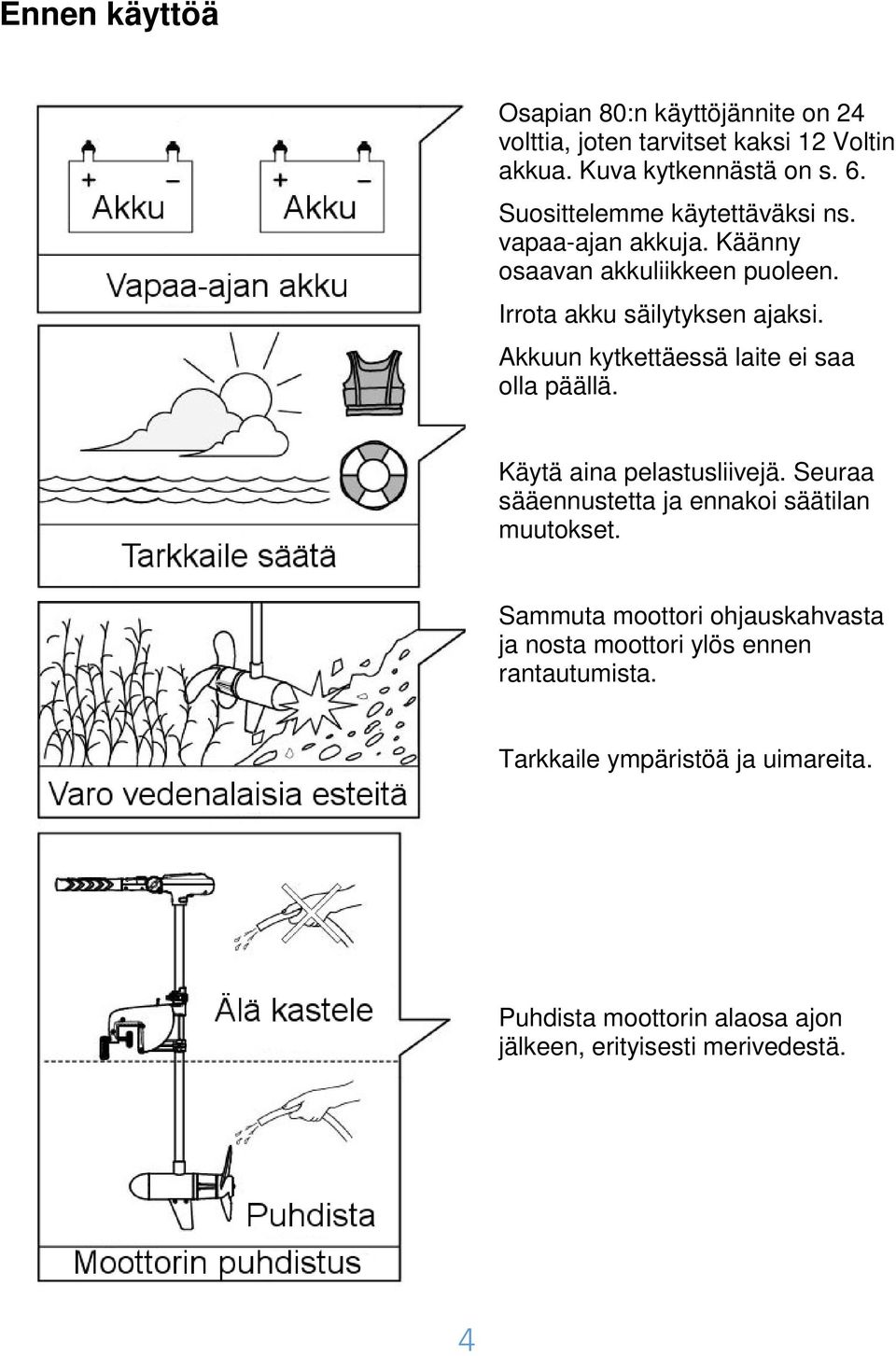

5 Ennen käyttöä Osapian 80:n käyttöjännite on 24 volttia, joten tarvitset kaksi 12 Voltin akkua. Kuva kytkennästä on s. 6. Suosittelemme käytettäväksi ns. vapaa-ajan akkuja. Käänny osaavan akkuliikkeen puoleen. Irrota akku säilytyksen ajaksi. Akkuun kytkettäessä laite ei saa olla päällä. Käytä aina pelastusliivejä. Seuraa sääennustetta ja ennakoi säätilan muutokset. Sammuta moottori ohjauskahvasta ja nosta moottori ylös ennen rantautumista. Tarkkaile ympäristöä ja uimareita. Puhdista moottorin alaosa ajon jälkeen, erityisesti merivedestä. 4

6 Potkurin kiinnittäminen Huom! Varmista että akkujohdot on irrotettu ennen potkurin asentamista. Käytä asentamiseen mukana toimitettavaa potkurinkiristintä tai 17 mm kiintoavainta. Muunlaisten työkalujen käyttäminen voi vahingoittaa moottoria. Asenna sokka potkuriakselin reikään ja kohdista se sovitekiekossa olevaan uraan. Tapin ja sovitteen uran tulee olla vaakasuorassa. Tämän jälkeen asenna kumialuslevy, uhrautuva anodi ja mutteri. Aseta sovite ja potkuri toistensa loviin. Pidä potkurista kiinni estääksesi sen pyörimisen ja kiristä mutteri potkurinkiristimellä. Oikea kiristysmomentti on 59 Nm. Älä kiristä liikaa, se voi rikkoa sovitteen. Evän asennus Laita moottori vaakasuoraan asentoon. Työnnä evä pidikkeeseensä. Sijoita M4 mutterit evän kuusikulmaisiin reikiin nailonlukitus ulospäin ja kiristä PM4x14 ruuveilla. Huom! Evän viistetty sivu tulee moottorin suippoa päätä kohti, ks. kuva. 5

7 Moottorin kiinnittäminen Huom! Varmista, että akkuja ei ole kytketty moottoriin kun asennat tai irroitat moottoria. Aseta moottori keskelle veneen perälautaa ja kiristä kiinnitysruuvit. Akkujen kytkeminen Huom! Varmista, että moottori on pois päältä (ohjauskahva 0-asennossa) ennen kuin kytket akut. Valitse sopivat akut: Suosittelemme käytettäväksi ns. vapaa-ajan akkuja. 1. Kiinnitä moottorin punainen kaapeli ensimmäisen akun positiiviseen napaan (+) 2. Kiinnitä moottorin mukana tullut välikaapeli ensimmäisen akun negatiiviseen napaan (-). Kytke sitten välikaapelin vapaa pää toisen akun positiiviseen napaan (+). 3. Lopuksi moottorin musta johto kiinnitetään toisen akun negatiiviseen napaan (-). Irrottaminen tapahtuu päinvastaisessa järjestyksessä. 6

8 Huom! Toimi tarkasti ohjeen ja kuvan mukaisesti. Älä kytke välikaapelilla saman akun napoja (plus ja miinus) toisiinsa. Se aiheuttaisi oikosulun ja loukkaantumisriskin. Voit helpottaa käyttöä ja lisätä turvallisuutta hankkimalla Haswingin yhdistetyn pääkytkimen ja automaattisulakkeen. Et tarvitse varasulakkeita. Lisäksi voit kaapeleita irrottamatta kytkeä virran pois moottorista. Sijoita akut tuulettuvaan paikkaan veneessä. Akun varaustilan ja moottorin vetosuunnan näyttö Laitteen ohjausyksikön kotelon päällä on akun varaustilan näyttö, ks. sivu 3. Kaikkien valojen palaessa akku on täyteen ladattu. Valot sammuvat yksitellen varauksen laskiessa 100% - 20%. Lataa akku uudelleen kun varaus laskee 20 %:iin. Moottorin pyöriessä varaustilan valoista näkee, onko veto päällä eteen- vai taaksepäin. Et eenpäin ajaessa valot vilkkuvat järjestyksessä 100% - 50% - 20%. Taaksepäin ajaessa vilkkuminen tapahtuu toisinpäin eli 20% - 50% - 100%. Kuvassa kulkusuuntaa osoittavat nuolet Forward = eteenpäin, Backward = taaksepäin. Moottorin käyttäminen Moottorin kallistaminen Pidä kiinni rikiputkesta toisella kädellä ja paina toisella rikiputken kallistusvipua. Vivun sijainti näkyy myös sivulla 3 kuvassa. 7

9 Kallista moottori haluttuun kulmaan ja vapauta kallistusvipu, jolloin se lukittuu. Moottori on kallistettavissa kymmeneen eri kulmaan. Ohjauskahvan säädöt Kahvan kulma on säädettävissä 180 astetta pystysuunnassa. Kahvan löysäys ja lukitus haluttuun kulmaan tehdään ohjauskahvan kulman lukitusnupista kiertämällä. Teleskooppityyppinen kahva voidaan säätää haluttuun pituuteen yksinkertaisesti vetämällä tai työntämällä kahvaa. Ulos vedettynä ohjauskahva on 400 mm pitkä. Nopeuden säätö ja tappokytkin Nopeuden säätö on yhdistetty ohjauskahvaan. Nopeutta voi säätää portaattomasti sekä eteen- että taaksepäin ohjauskahvaa kiertämällä. Moottori sammuu kiertämällä kahva 0-asentoon. Huom! Virtaa kytkettäessä kahva tulee olla 0-asennossa. 8

10 Moottori ei käy, jos tappokytkimen magneetti ei ole paikallaan kuvan osoittamassa paikassa. Turvallisuuden vuoksi suosittelemme kiinnittämään tappokytkimen langan ranteeseesi. Ohjauksen jäykkyyden säätö Löysää ohjauksen jäykkyyden säätöruuvia, aseta moottori sopivaan ohjaussuuntaan ja kiristä sitten säätöruuvia. Rikiputken syvyyssäätö Kannattele rikiputkesta moottoria ja löysää ohjauksen jäykkyyden säätöruuvia ja korkeuden säätöpantaa. Nosta tai laske moottori halutulle syvyydelle. Rikiputkesta yhä kiinni pitäen kiristä ensin korkeuden säätöpanta ja lopuksi säädä ohjauksen jäykkyyden säätöruuvi halutulle kireydelle. 9

11 Vianhaku Huom! Irrota akkukaapelit ennen kuin kosket potkuriin. Pyörivä potkuri aiheuttaa vakavan vammautumisriskin. 1.Moottori ei pyöri tai on tehoton -tappokytkimen magneetti ei ole paikallaan, ks. sivut 3 ja 9 -varmista, että akkukaapelit on kiinnitetty kunnolla -tarkista, että kaapelien liittimet ovat puhtaat ja ettei niissä ole syöpymiä -tarkista että akut ovat täynnä. Tarvittaessa lataa täyteen. -tarkista, onko potkuriin takertunut siimaa, vesiheinää tms. Tarvittaessa irrota potkuri puhdistusta varten. 2.Merkkivalot Moottori pysähtyy automaattisesti, jos toiminnassa on virhe. Jos akun varaustilan valo ei pala ja moottori ei toimi, tarkista ensin akkukaapelien kontaktit. Jos mikään akkujen varaustilan valoista ei pala tai vain punainen valo palaa, tarkista akkujen jännitteet. Moottori on suojattu ylijännitteeltä. Jos jännite on liian korkea, moottori ei pyöri. Tarkista, että ohjauskahva on 0-asennossa. Jos se ei ole, kierrä se ensin 0- asentoon ja käynnistä moottori uudelleen. Jos moottori yht äkkiä pysähtyy, kun tehoa ollaan vääntämässä täysille, ja akun varaustilan näyttö kuitenkin näyttää virtaa vielä olevan, potkuri on jumittunut tai sammunut ylijännitteen takia. Tarkista silloin, onko moottori ylikuormittunut tai jumissa potkuriin takertuneen siiman tai vesikasvien vuoksi. 2.Raskas ohjaus -tarkista ettei ohjauksen jäykkyyden säätöruuvi ole liian kireällä. -puhdista prikiputki ja voitele kiinnikkeet ja pyörivät osat -varmista, ettei mikään vedenpinnan alla estä toimintaa 10

12 3.Moottori täristää -varmista, että potkuri on kunnolla asennettu. Jos kuulet ra-ta-ta kun moottori kasvattaa nopeuttaan, on potkurin mutteri löysällä. Katkaise tällöin virta ja kiristä mutteri sivun 5 ohjeiden mukaisesti. -tutki potkurin ja sokkatapin sekä sovitteen kunto, vaihda tarvittaessa -irrota moottorin kaapelit akusta ja pyöritä käsin potkuria. Moottorin tulisi pyöriä vapaasti, lukuun ottamatta pientä magneettien aiheuttamaa vetoa. Moottori voi sisältä vaurioitua jos se on jumissa tai lukkiutunut. Lopeta tällöin sen käyttäminen ja ota yhteys moottorin myyjään tai maahantuojaan. Jos ilmenee muita vikoja, myyjältä tai maahantuojalta saat tarvittaessa opastusta. Huolto Pese ja puhdista moottori ja potkuri käytön jälkeen huolellisesti käyttöohjeen mukaan. Takuu ei korvaa ohjeiden laiminlyönnistä johtuvaa pintakorroosiota tai moottorin vikaa (Katso sivu 4). Poista kaikki epäpuhtaudet potkurin ulko- ja sisäpuolelta jokaisen käytön jälkeen (Katso sivu 4 Moottorin puhdistus ). Voitele kääntyvät osat säännöllisesti ja käytä asianmukaista työkalua osien kiristämiseen. Lisää ruosteenestoainetta kaapelin päihin ja akun liittimiin jokaisen käytön jälkeen. Säilytä moottoria hyvin tuulettuvassa paikassa ja pidä se kuivana. Välttääksesi vaurioita, älä käytä moottoria tuntemattomissa vesissä. Älä pudota tai pane mitään painavaa moottorin päälle. Moottori on tarkoitettu vapaa-ajan harrastuskäyttöön. Sitä ei ole suunniteltu jatkuvaan (ammatti)käyttöön pitkille matkoille. 11

13 Kytkentäkaavio 12

14 TAKUU Myönnämme laitteelle ostopäivästä lukien kahden (2) vuoden takuun. Takuu koskee laitteessa mahdollisesti ilmeneviä teknisiä vikoja ja valmistusvirheitä. Takuu ei koske sellaisia vikoja, jotka ovat aiheutuneet laitteen huolimattomasta käsittelystä, kuten akun vuotaminen tai mekaanisesta iskusta syntyneet vauriot. Takuu ei myöskään koske laitteen käyttöohjeen vastaisesta käyttämisestä aiheutuvia vikoja tai laitteen aiheuttamia välillisiä vahinkoja, esim. ylijännite. Takuu ei ole voimassa, jos laitetta on korjattu muualla kuin maahantuojan omassa huollossa. Epäselvissä tapauksissa ota ensin yhteys myyjäliikkeeseen tai sähköpostitse maahantuojaan osoitteeseen: Huoltokäytäntö Takuuaikana tai sen jälkeen ilmenneiden vikojen korjaamiseksi ota yhteyttä suoraan maahantuojaan sähköpostitse tai puhelimitse Takuuaikaisen huollon yhteydessä on takuutodistus aina palautettava laitteen mukana. Liitä mukaan kirjallinen selvitys havaitsemastasi viasta. Takuun saamiseksi on takuutodistuksessa oltava laitteen sarjanumero, ostopäivämäärä, jälleenmyyjän nimi sekä allekirjoitus. 13

15 TAKUUTODISTUS HASWING OSAPIAN 80 Ostajan nimi Osoite Puhelin Laitteen sarjanumero Laitteen ostopäivämäärä Kauppiaan nimi ja allekirjoitus Liikkeen leima 14

16 MAAHANTUOJA JA TUKKUMYYNTI: REHAKKA GROUP OY PUHELIN FAX
