1 Pylvään ja Jylhän tilusjärjestelyalue Peruskuivatus uomat 1-5 muutos putkiojaksi Tn:o Kunta: Ylivieska

2 Sisällysluettelo Liitteet 1 Hakemus ja asian käsittely 2 Hankkeen sijainti ja yleiskuvaus 3 Maastotutkimukset 4 Nykyinen kuivatustilanne 5 Kuivatettava alue 6 Hankkeen tarkoitus 7 Hankkeen vesioikeudellinen määrittely 8 Suunnitelman pääperusteet 9 Hyötyalue 10 Valuma-alueet ja virtaamat 11 Ojituskustannukset 12 Uomien ja rakennelmien kunnossapito 13 Hankkeen toteuttaminen Sijainti Yleis- ja Valuma-aluekartta Kuivatuskartta 3kpl Uomien 1-5, pituusleikkaukset Uomien 1-5 poikkileikkaukset

3 1 Hanke ja asian käsittely Tämä suunnitelma sisältää laaditun valtaojasuunnitelman muuttamisen radanvarsiojien osalta putkiojaksi joita tulee noin 3330 m lisäksi joudutaan korjaamaan putkiojan rikkomia salaojituksia. Suunnitelma on laadittu aiemman luonnoksen mukaisesti yksityiskohtia ja mitoitusta tarkistaen. Hanke on tarkoitus toteuttaa jakokunnan toimesta. Putkiojien osalta kustannukset jaetaan niin että liikennevirasto maksaa kustannuksista 2/3 ja jakokunnan valtaojahanke 1/3.(Kirje vastaus LIVI 6738/ /2018) Hankkeen maastotutkimukset on tehty vuonna 2015 ja 2017 ja putkiojien osalta niitä on täydennetty Liikenneviraston toimesta on alueella tehty pohjatutkimuksia. Aiemman pyynnön mukaisesti on 4 aalloppia laskettu pyydettyyn tasoon lokakuussa Suunnitellun mahdollisen liikennepaikan alueelta voidaan poistaa myös Ylivieskan puoleiseen päähän merkitty ylikäytävä. 2 Hankkeen sijainti ja yleiskuvaus Muutosalue sijaitsee Ylivieskan Pylväällä. putkiojat laskevat vetensä, aalloppien ja perattavien uomien kautta Kalajokeen. 3 Maastotutkimukset Aiempia maastomittauksia on täydennetty mittaamalla radan poikkileikkauksia, ja asennettujen aalloppien korkeuksia. Liikenneviraston toimesta on alueella tehty pohjatutkimuksia.. Mittaukset suoritettiin pääosin GPS-mittauksena. Suunnitelmat on tehty ETRS35 koordinaatistoon ja N2000 tasoon. 4 Nykyinen kuivatustilanne Nykyinen peruskuivatustilanne on alueella huono, peltolohkojen riittävä kuivatus vaatii uomien perkauksen. Alueen nykyinen kuivatustaso on erityisesti uomilla 2abc, ja 4c riitäämätön salaojitukselle. Hankkeen toteuttaminen mahdollistaa tehokkaamman kuivatuksen ja paremman lohkojaon alueella ja sitä kautta luo paremmat edellytykset peltojen viljelylle. Putkitus vähentää myös merkittävästi tulevia kunnossapitokustannuksia.

4 5 Kuivatettava alue (koko alue) Perkauksen piiriin kuuluvalla alueella on hyötyalueeseen rajattu peltoa yhteensä 281 ha (hyötyalue). Pellot ovat aktiivisessa viljelykäytössä. Alueen pellot ovat tärkeitä viljelyalueita alueen maatiloille. 6 Muutoksen tarkoitus Muutoksen tarkoituksena on mahdollistaa radan yläpuolisten peltojen kuivatus ja ehkäistä syvästä kaivusta radan vakaudelle aiheutuvat riskit. Putkitus vähentää myös ylläpitokustannuksia sekä kuivatuksen ja radanpidon osalta. Muutoksessa varaudutaan myös mahdolliseen liikennepaikkaan ja putkioja näiltä osin sijoitetaan suunnitelmassa esitetyn lunastusalueen rajalle. 7 Hankkeen vesioikeudellinen määrittely Hankkeessa on kysymys vesilain 5 luvun mukaisesta ojittamisesta. Hanke toteutetaan tilusjärjestelyhankkeena jakokunnan toimesta. 8 Suunnitelman pääperusteet Muutossuunnitelma on laadittu aiemman suunnitelman pohjalle. Pituusleikkausten paalulukemat on aiemman suunnitelman mukaiset ja pituusleikkauksissa näkyy aiemman suunnitelman korkeusviivoja ja korkeuksia myös putkiojien kohdalla. Putkiojat ( putket) on mitoitettu kerran 20 vuodessa sattuvan ylivirtaaman (HQ 1/20) mukaan. Mitoituksessa on huomioitu alueen maalajien ja salaojituksen asettamat vaatimukset. Latvaosilla olevat putket on mitoitettu pääosin vain salaojavesille lukuun ottamatta uomaa 5d joka on mitoitettu myös peltoalueen pintavesille. Radanvarsiojien kunnossapito jää liikennevirastolle eikä niitä tämän hankeen yhteydessä kunnosteta. Radanvarsiojia ei saa kuitenkaan kokonaan poistaa vaan niiden on estettävä pintavesien suora valuminen pellolle ja vara uomana äärimmäisessä tulvatilanteessa. Radanvarsiojan vesiä voidaan laskea putkiojiin uusien rajaojien kohdille asennettavien välppäkaivojen kautta jolloin radanvarsiojien syvyyden ei tarvitse olla suuri. ( putket) Putkiojien pituuskaltevuus vaihtelee 0,1-1%. Suunnitelmat lähetetään vielä lausunnolle Ratahallinnolle. 9 Hyötyalue Hyötyalue on määritelty aiemmassa suunnitelmassa

5 10 Rakentamisselostus Putkikoot on ilmoitettu DN mittoina, ja putkina voidaan käyttää T 4 luokan putkia. Pehmeillä alueilla kaivettaessa on putki peitettävä välittömästi asennuksen jälkeen eikä kaivantoa tule pitää auki yhtä aikaa yli 12 metriä. Kaivantojen reunojen on oltava riittävän loivat maalaji huomioiden jos kaivannon pohjalla työskennellään. Kaivoihin käännetään laskevaksi lähellä olevat salaojat. Käännössä voidaan käyttää reijätöntä salaojaputkea. Tarkastuskaivot jotka tulevat pellolle voidaan peittää myöhemmin, ennen peittoa on kaivojen tarkat paikat mitattava, ja samalla mitattava putkien asennuskorkeus. Uoma 1 a Putkiojan pituus on 108 m ja se rakennetaan 600 putkesta. Putki asennetaan alapäästään noin 15 m ja yläpäästään noin 2 m päähän radanvarsiojan ylätaitteesta. Putkiojan alapää kivetään sekä putkiojaa vastapäätä oleva luiska. Putkiojan yläpään ja ratarummun välinen uoman osa kivetään ja radanvarsiojan luiskat rummulle. Putkioja mitoitettu kaikille vesille. Uoma 2a Kaivetaan putkioja 180 m (250 putki) ratarummulta salaojan laskuaukolle liittymäkohtaan asennetaan tarkastuskaivo 600*1500 Putki mitoitettu salaojavesille ja salaojien kautta tuleville piiriojavesille. Putkioja kaivetaan 2-5 metrin päähän radanvarsiojan ylätaitteesta. Uoma 2b Kaivetaan putkioja 600 putkesta 3-5 metrin päähän radanvarsiojan ylätaitteesta kaltevuuteen 0.15%. Putkiojan alapään ja ratarummun välinen osa kivetään. Putkiojaan asennetaan 1000*1800 tarkastuskaivo kaivetun salaojan kohdalle sekä sivuvälppäkaivo 1000*1500 yläpäähän kaivon ympäristö kivetään ja kaivetaan pieni lieteallas. Putkioja mitoitettu kaikille vesille. Uoma 2 c Kaivetaan 200 putkioja salaojavesille 0,20% kaltevuuteen. putki asennetaan 3-5 metrin päähän radanvarsiojan ylätaitteesta. Salaojat liitetään putkiojaan kolmen 600*1800 tarkastuskaivon kautta. Mahdolliset pienemmät salaojaputket voidaan liittää putkiojaan yhteellä. Uoma 4c Asennetaan 600 putki ratarummulta Nivalaan päin kaltevuuteen 0.10% kahdella tarkastuskaivolla. Oja jatkuu tästä 500 putkella paalulle 3+80 saakka yläpäähän asennetaan sivuvälppäkaivo 1000*1500. Ratarummulta Ylivieskaan päin asennetaan 600 noin 14 rumpu 600 putkesta uoman 8a lähtöön saakka. Rummun molemmat päät kivetään. Rummulta ylöspäin asennetaan m pitkä putkioja salaojavesille kaltevuuteen 0.30%. Yläpäähän asennetaan tarkatuskaivo johon salaojat johdetaan. Uoma 4c

6 Asennetaan 160 salaojaputki ratarummulta Ylivieskaan päin 166m kaltevuuteen 0.15%. Yläpäähän asennetaan tarkastuskaivo johon voidaan liittää lohkon länsiosan salaojitus. Putkioja voidaan tehdä salaojakoneella. Uoma 4c Kaivetaan putkioja ratarummulta Nivalaan päin ojan putous on 0,10% ja oja lähtee hieman ratarummun taon alapuolelta. Ratarummun pohja tulee puhdistaa murskeesta. Putkena käytetään alaosalta m, m, m ja m. Kaivoja uomalle tulee 16 kpl 800 ja 600 putkelle käytetään halkaisijaltaan 1000 mm kaivoja ja pienemmille putkille halkaisijaltaan 600 kaivoja. Putki asennetaan liikennepaikkasuunnitelmaan kohdalla merkityn lunastusalueen rajalle. Uusille rajalinjoille asennetaan sivuvälppäkaivot ja kaivon ympärille asennetaan kiveys. Näihin kaivoihin ja välille asennettaviin tarkastuskaivoihin liitetään alueelta tulevat salaojat. Koska liikennepaikkasuunnitelman kohdalla putkioja rikkoo salaojia joudutaan putkiojan suuntaisesti kaivamaan uusia kokoojaojia joihin liitetään olemassaolevia näitä ojia joudutaan kaivamaan noin 800 m. Koska kaikista salaojista ei välttämättä ole suunnitelmaa tai ne on toteutettu suunnitelmasta poiketen on putkiojia kaivettaessa seurattava katkeavia salaojia ja huolehdittava näiden ojien liittämisestä kaivojen kautta putkiojaan. Pieniin putkiojiin voidaan liittyä myös liitoksella. Jossakin tapauksessa on varauduttava myös imuojien kaivamiseen rikkoutuneen tilalle jos lähin imuoja jää liian kauaksi putkiojasta. Suurimmilla putkiojilla on varauduttava myös arinan tekemiseen putken alle pehmeimmille paikoille. Arinan tekemisen tarve harkitaan työtä aloitettaessa. Arina tehdään murskeesta, jonka alle asennetaan suodatinkangas. Uoma 5b Putkioja 200 salaojavesille 3-5 m päähän radanvarsiojan ylätaitteesta. Liitoskohtaan tarkastuskaivo. Uoma 5d putkioja 260 m sekä salaoja että pintavesille. Ratarummulta Ylivieskaan päin. Yläpäähän asennetaan 600 sivuvälppäkaivo, välille yksi tarkastuskaivo. 11 Putkituskustannukset Hankeen kustannukset muodostuvat varsinaisen putkiojan lisäksi rakentamisen aiheuttamista korjauskustannuksista alueen salaojituksille. Hankkeen kokonaiskustannukset ovat alv 0% sis alv 24%.. Hankkeen tarkempi kustannusarvio on liitteenä.

7 12 Uomien ja rakennelmien kunnossapito Ojitusyhteisön on huolehdittava putkiojan kunnossapidosta. Radanvarsiojan ja ratarumpujen kunnossapidosta huolehtii liikennevirasto. 13 Hankkeen toteuttaminen Hanke pyritään totuttamaan talven aikana. Suunnitelmasta pyydetään lausunto Ratahallinnolta. Ennen töiden aloittamista tulee selvittää alueella olevat vesijohdot kaapelit ja merkattava ne tarvittaessa maastoon. Kalajoella Maveplan Oy Seppo Hihnala Insinööri Amk Tarmo Kämä Rkm

8

9

10

11

12

13

14

15 Kustannusarvio putkituskustannukset 1a putki 600 asennettuna 108 m kiviainekset tuenta 10 m ojien liittämiset ym arvaamattomat työt a putkioja 250 asennettuna 180 m Kaivot asennettuna c putki 200 asennettuna 382 m Kaivot asennettuna 3 kpl ojien liittämiset ym arvaamattomat työt b putki 600 asennettuna 310 m kaivot asennettuna 2 kpl kiviainekset 28 m c putki 600 asennettuna 168 m putki 500 asennettuna 149 m putki 250 asennettuna 72 m kaivot asennettuna 3 kpl kiveykset 40 m ojien liittämiset c Putki 160 asennettuna 166 m kaivot asennettuna 1 kpl c putki 800 asennettuna 516 m putki 600 asennettuna 465 m putki 315 asennettuna 195 m putki 250 asennettuna 260 m kaivot asennettuna 16 kpl kiviainekset kaivoihin ja amahd arinaan 500 m Korvaavat kokoojat 160 ja liitokset 100 m Korvaavat kokoojat 125 ja liitokset 400 m Korvaava ojat 100 ja liitokset 300 m Ojien kääntämiset ja liittämiset kaivoihin c putki 250 asennettuna 260 m kaivot asennettuna 2 kpl kiviainekset 5 m ojien liittämiset ym arvaamattomat työt b putki 200 asennettuna 100 m kaivo asennettuna 1 kpl ojien liittämiset ym arvaamattomat työt

16 Kustannukset yhteensä Yleiskustannue n 10% Seppo Hihnala alv 0% sis alv 24% Putkiojaa 3331 m Uusittavia kokoojaojia putkituksen vuoksi 800 m kaivoja 29 kpl

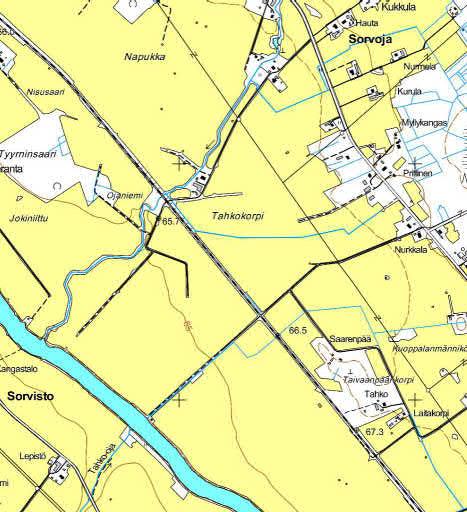

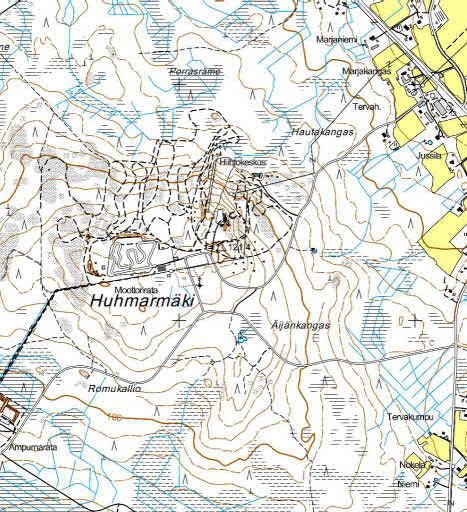

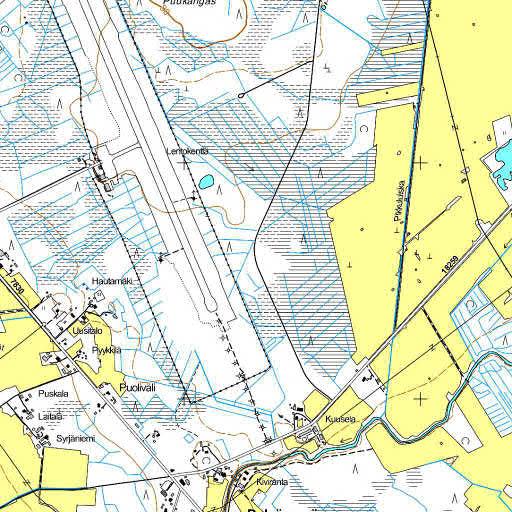

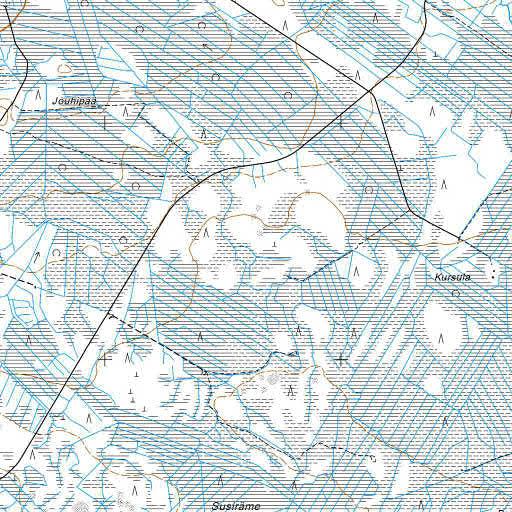

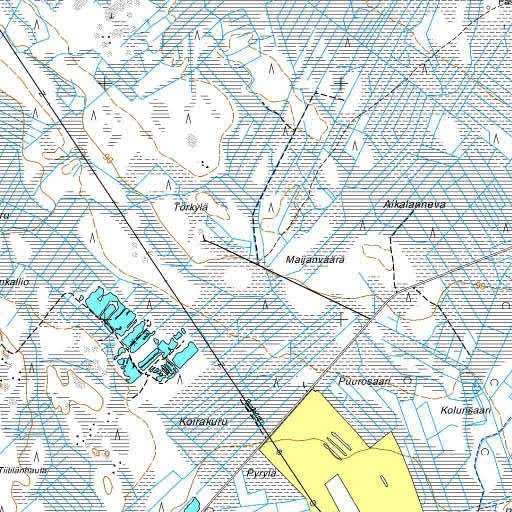

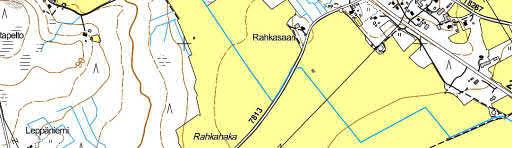

17 F1b=0.44 km2 F1a=1.1km2 F3=0.21km2 F2c=0.1km2 F2b=1.1km2 F2a=1.5 km2 F8b=0.15 km2 F8a=0.42 km2 F4a=1.1 km2 F4d=0.07km2 F4e=0.52 km2 F9=0.42 km2 F4b=2.20 km2 F5c=0.05 km2 F5a=5.4 km2 F5b=4.7 km2 Muutos Toim. No: Peruskuivatussuunnitelma Hanke: Pylvää ja Jylhän tilusjärjestelyalue Peruskuivatussuunnittelu Kunta: Sisältö: Valuma-aluekartta Mk: 1:25000 Ylivieska Koordinaatisto: PL KUOPIO Puh Päiväys ETRS-TM35FIN Suunn. Markus Niemelä salaojateknikko Korkeusjärjestemä N-2000 Tark. Seppo Hihnala Ins. AMK
