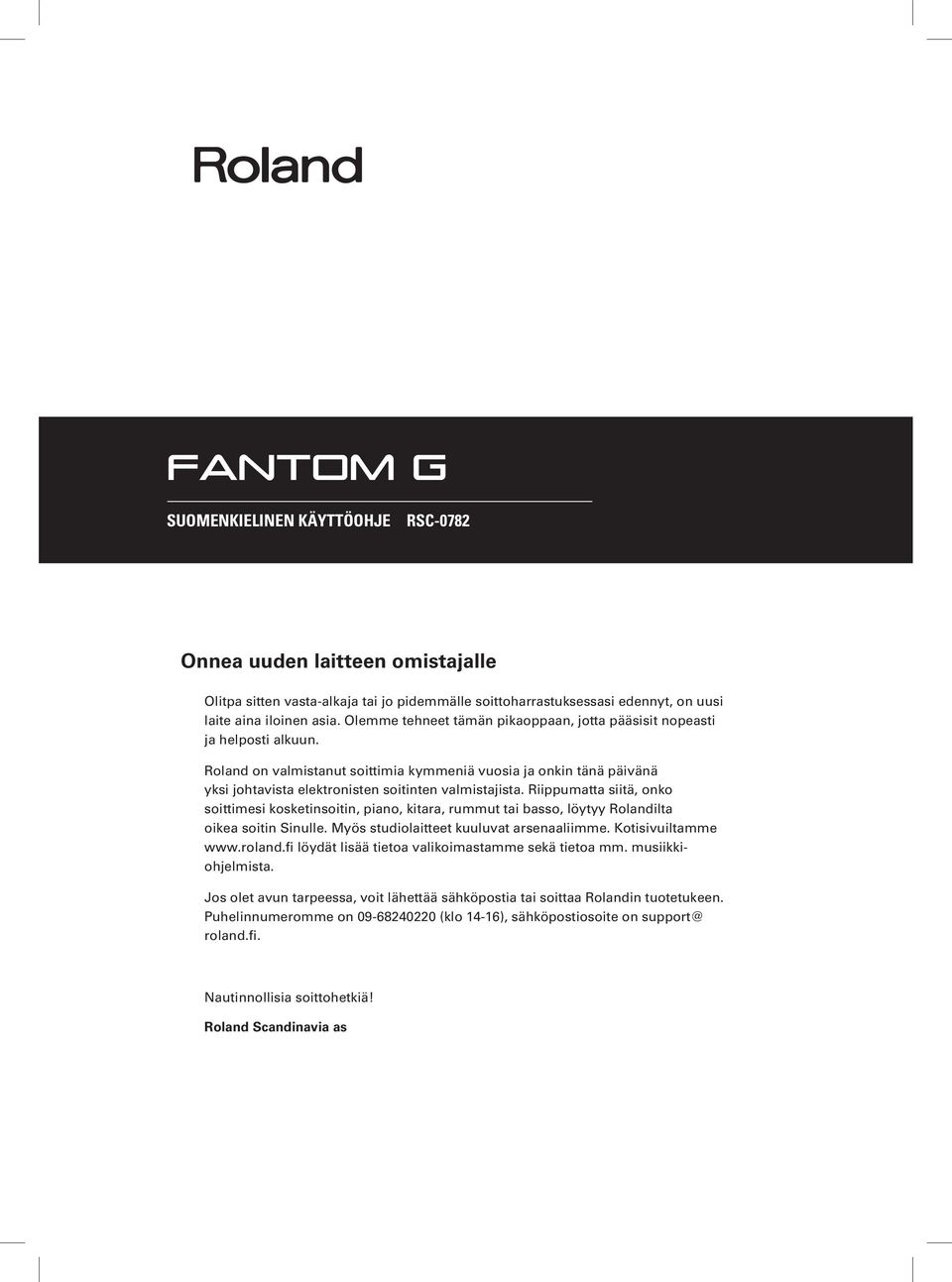

1 r Fantom g SUOMENKIELINEN KÄYTTÖOHJE RSC-0782 Onnea uuden laitteen omistajalle Olitpa sitten vasta-alkaja tai jo pidemmälle soittoharrastuksessasi edennyt, on uusi laite aina iloinen asia. Olemme tehneet tämän pikaoppaan, jotta pääsisit nopeasti ja helposti alkuun. Roland on valmistanut soittimia kymmeniä vuosia ja onkin tänä päivänä yksi johtavista elektronisten soitinten valmistajista. Riippumatta siitä, onko soittimesi kosketinsoitin, piano, kitara, rummut tai basso, löytyy Rolandilta oikea soitin Sinulle. Myös studiolaitteet kuuluvat arsenaaliimme. Kotisivuiltamme löydät lisää tietoa valikoimastamme sekä tietoa mm. musiikkiohjelmista. Jos olet avun tarpeessa, voit lähettää sähköpostia tai soittaa Rolandin tuotetukeen. Puhelinnumeromme on (klo 14-16), sähköpostiosoite on support@ roland.fi. Nautinnollisia soittohetkiä! Roland Scandinavia as

2 Laitteen turvallinen käyttö Lue käyttöohjeet ennen laitteen käyttöä. Älä avaa (tai modifioi millään tavalla) laitetta tai sen virtalähdettä. Älä yritä itse korjata laitetta. Ota yhteyttä Roland- jälleenmyyjääsi tai lähimpään Roland-huoltoon ongelmien ilmetessä. Älä käytä tai säilytä laitetta ääriolosuhteissa (suora auringonvalo, pakkanen...). Käytä vain laitteen mukana toimitettua tai samanlaista virtalähdettä. Tällä laitteella, joko yksin tai vahvistimen kanssa, saadaan aikaan sellainen äänenvoimakkuus, joka voi pysyvästi vahingoittaa kuuloa. Älä käytä laitetta pitkään korkeilla äänenvoimakkuuksilla. Älä pudota laitetta. Irroita virtalähteen johto laitteesta tarttuen pistokkeeseen, ei johtoon. Älä käsittele laitetta tai sen virtalähdettä, jos olet märkä. Virtalähde Älä käytä soitinta samassa sähköryhmässä hurinaa tuottavien laitteiden kanssa (kuten sähkömoottori tai erilaiset valaistuslaitteet). Muuntaja kuumenee pitkäaikaisen käytön aikana. Tämä on täysin normaalia. Ennenkuin kytket laitteita, sammuta niistä virta. Näin varmistut, etteivät kaiuttimet ja muut laitteet vahingoitu. Laitteen sijoittelu Tätä laitetta tulisi käyttää ainoastaan Rolandin suosittelemaan räkkiin tai telineeseen asennettuna. Räkin / telineen tulee olla vaakasuorassa ja tukevalla alustalla, jottei laite pääse vääntymään, kaatumaan tai putoamaan. Jos joudut asettamaan laitteen muualle kuin sopivaan telineeseen, varmista, että alusta on tukeva ja suora. Käyttö lähellä vahvistimia (tai muita laitteita, jotka sisältävät muuntajia) saattaa aiheuttaa surinaa. Lievittääksesi tätä ongelmaa muuta laitteeen asentoa tai siirrä se kauemmas häiriön aiheuttajista. Häiriöitä saattaa esiintyä radio- ja televisiovastaanottimien läheisyydessä. Älä käytä laitetta vastaanottimien lähellä. Älä käytä laitetta märissä paikoissa. Ylläpito Säännölliseen puhdistukseen voit käyttää pehmeää, kuivaa tai hiukan kostutettua liinaa. Pinttyneen lian poistamiseen käytä mietoa, hankausaineetonta pesuainetta. Muista sen jälkeen pyyhkiä laite pehmeällä kuivalla liinalla. Älä koskaan käytä tärpättiä, tinneriä, alkoholia tai minkäänlaisia liuottimia välttääksesi mahdollisen laitteen haalistumisen tai syöpymisen. Korjaukset ja data Huomioi lähettäessäsi laittetta korjattavaksi, että kaikki soittimen muistissa oleva data saattaa hävitä. Tärkeä data pitäisi aina tallentaa esim. ulkoiselle sekvensserille. Kun laitteen varmuusparisto alkaa olla loppu, näyttöön tulee viesti Backup Battery Low!. Ota silloin pikaisesti yhteyttä jälleenmyyjääsi tai Roland- huoltoon paristonvaihtoa varten, niin et menetä dataa. 2 FANTOM-G OHJEKIRJA

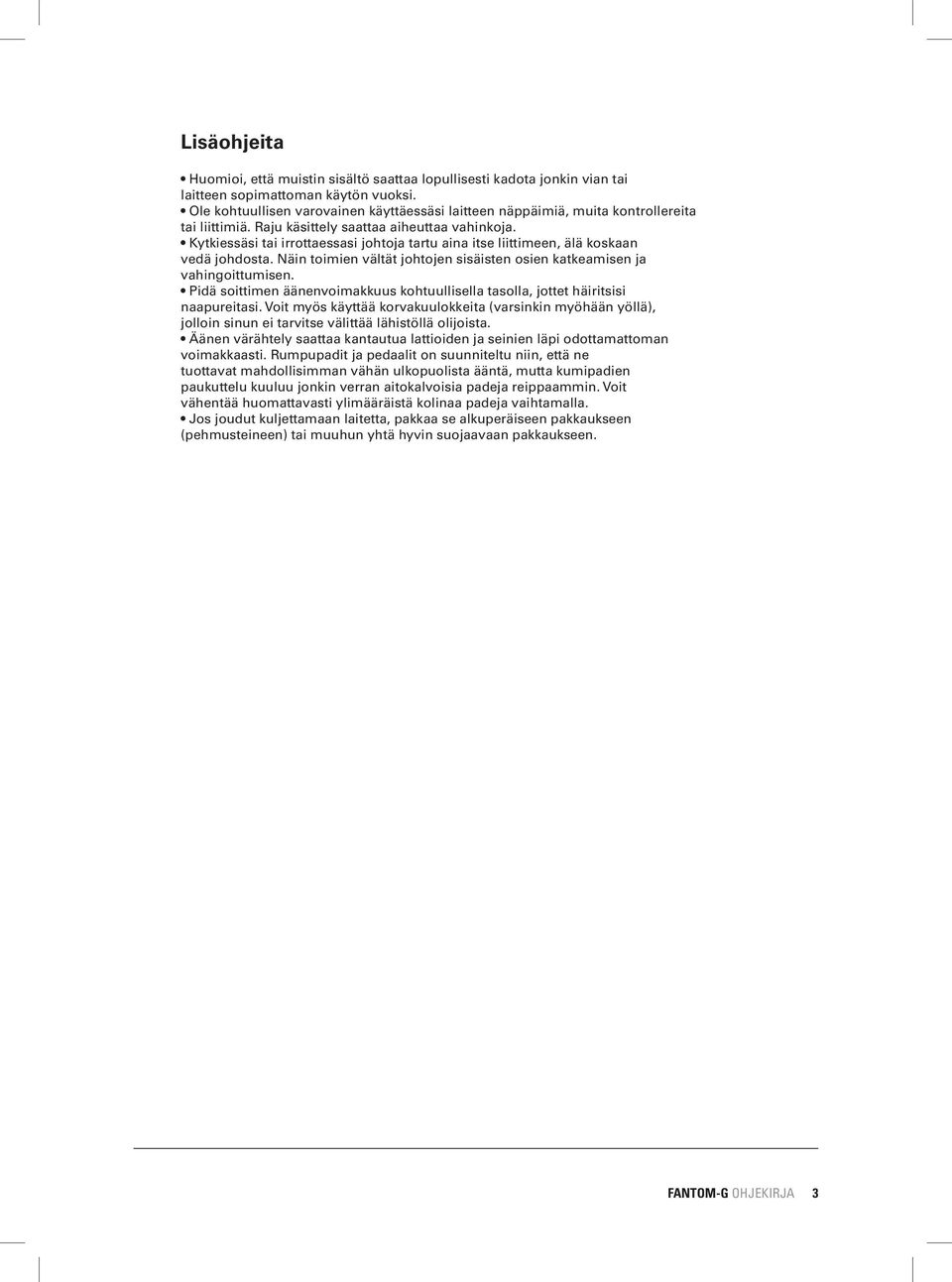

3 Lisäohjeita Huomioi, että muistin sisältö saattaa lopullisesti kadota jonkin vian tai laitteen sopimattoman käytön vuoksi. Ole kohtuullisen varovainen käyttäessäsi laitteen näppäimiä, muita kontrollereita tai liittimiä. Raju käsittely saattaa aiheuttaa vahinkoja. Kytkiessäsi tai irrottaessasi johtoja tartu aina itse liittimeen, älä koskaan vedä johdosta. Näin toimien vältät johtojen sisäisten osien katkeamisen ja vahingoittumisen. Pidä soittimen äänenvoimakkuus kohtuullisella tasolla, jottet häiritsisi naapureitasi. Voit myös käyttää korvakuulokkeita (varsinkin myöhään yöllä), jolloin sinun ei tarvitse välittää lähistöllä olijoista. Äänen värähtely saattaa kantautua lattioiden ja seinien läpi odottamattoman voimakkaasti. Rumpupadit ja pedaalit on suunniteltu niin, että ne tuottavat mahdollisimman vähän ulkopuolista ääntä, mutta kumipadien paukuttelu kuuluu jonkin verran aitokalvoisia padeja reippaammin. Voit vähentää huomattavasti ylimääräistä kolinaa padeja vaihtamalla. Jos joudut kuljettamaan laitetta, pakkaa se alkuperäiseen pakkaukseen (pehmusteineen) tai muuhun yhtä hyvin suojaavaan pakkaukseen. FANTOM-G OHJEKIRJA

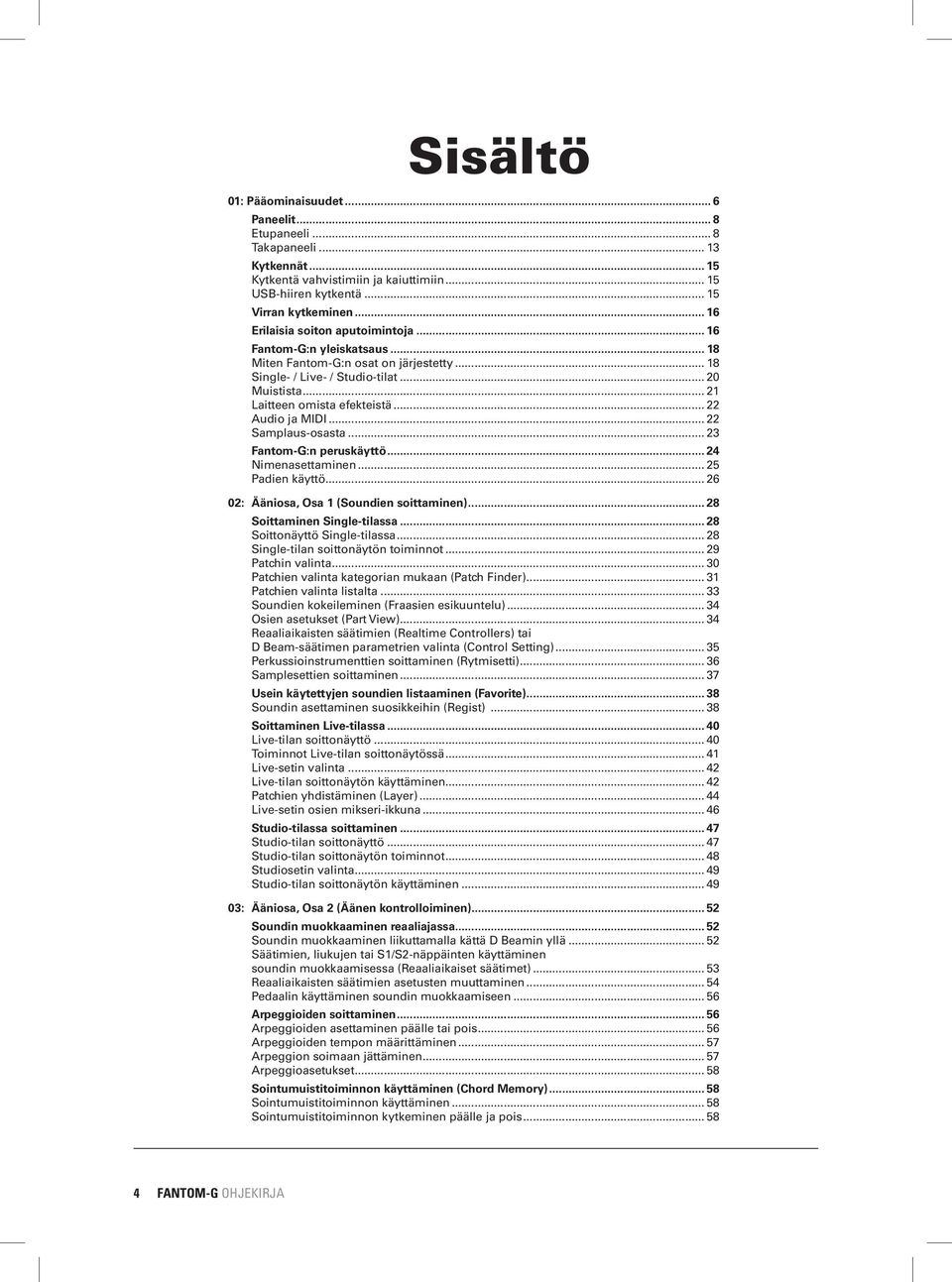

4 Sisältö 01: Pääominaisuudet... 6 Paneelit... 8 Etupaneeli... 8 Takapaneeli Kytkennät Kytkentä vahvistimiin ja kaiuttimiin USB-hiiren kytkentä Virran kytkeminen Erilaisia soiton aputoimintoja Fantom-G:n yleiskatsaus Miten Fantom-G:n osat on järjestetty Single- / Live- / Studio-tilat Muistista Laitteen omista efekteistä Audio ja MIDI Samplaus-osasta Fantom-G:n peruskäyttö Nimenasettaminen Padien käyttö : Ääniosa, Osa 1 (Soundien soittaminen) Soittaminen Single-tilassa Soittonäyttö Single-tilassa Single-tilan soittonäytön toiminnot Patchin valinta Patchien valinta kategorian mukaan (Patch Finder) Patchien valinta listalta Soundien kokeileminen (Fraasien esikuuntelu) Osien asetukset (Part View) Reaaliaikaisten säätimien (Realtime Controllers) tai D Beam-säätimen parametrien valinta (Control Setting) Perkussioinstrumenttien soittaminen (Rytmisetti) Samplesettien soittaminen Usein käytettyjen soundien listaaminen (Favorite) Soundin asettaminen suosikkeihin (Regist) Soittaminen Live-tilassa Live-tilan soittonäyttö Toiminnot Live-tilan soittonäytössä Live-setin valinta Live-tilan soittonäytön käyttäminen Patchien yhdistäminen (Layer) Live-setin osien mikseri-ikkuna Studio-tilassa soittaminen Studio-tilan soittonäyttö Studio-tilan soittonäytön toiminnot Studiosetin valinta Studio-tilan soittonäytön käyttäminen : Ääniosa, Osa 2 (Äänen kontrolloiminen) Soundin muokkaaminen reaaliajassa Soundin muokkaaminen liikuttamalla kättä D Beamin yllä Säätimien, liukujen tai S1/S2-näppäinten käyttäminen soundin muokkaamisessa (Reaaliaikaiset säätimet) Reaaliaikaisten säätimien asetusten muuttaminen Pedaalin käyttäminen soundin muokkaamiseen Arpeggioiden soittaminen Arpeggioiden asettaminen päälle tai pois Arpeggioiden tempon määrittäminen Arpeggion soimaan jättäminen Arpeggioasetukset Sointumuistitoiminnon käyttäminen (Chord Memory) Sointumuistitoiminnon käyttäminen Sointumuistitoiminnon kytkeminen päälle ja pois FANTOM-G OHJEKIRJA

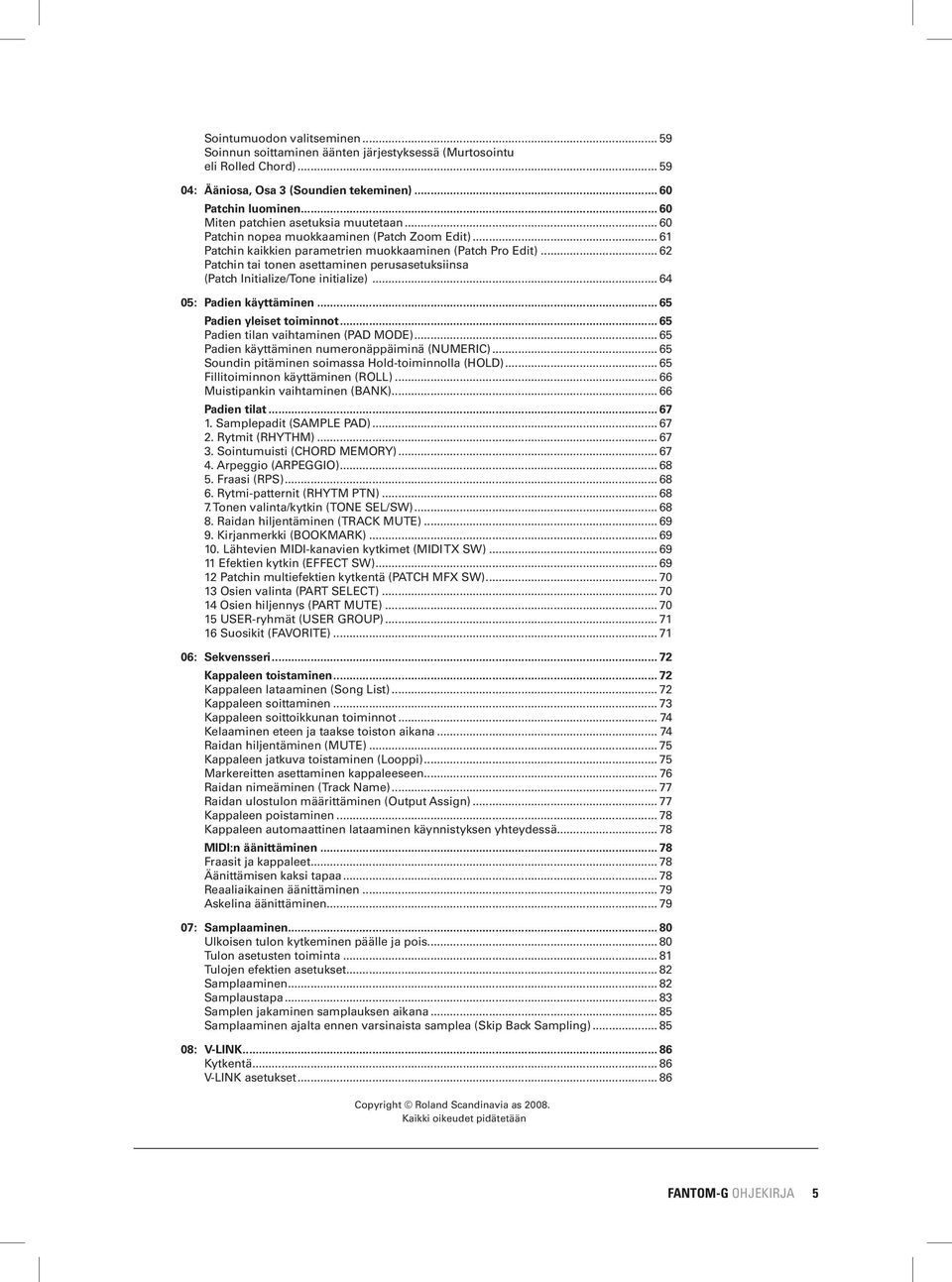

5 Sointumuodon valitseminen Soinnun soittaminen äänten järjestyksessä (Murtosointu eli Rolled Chord) : Ääniosa, Osa 3 (Soundien tekeminen) Patchin luominen Miten patchien asetuksia muutetaan Patchin nopea muokkaaminen (Patch Zoom Edit) Patchin kaikkien parametrien muokkaaminen (Patch Pro Edit) Patchin tai tonen asettaminen perusasetuksiinsa (Patch Initialize/Tone initialize) : Padien käyttäminen Padien yleiset toiminnot Padien tilan vaihtaminen (PAD MODE) Padien käyttäminen numeronäppäiminä (NUMERIC) Soundin pitäminen soimassa Hold-toiminnolla (HOLD) Fillitoiminnon käyttäminen (ROLL) Muistipankin vaihtaminen (BANK) Padien tilat Samplepadit (SAMPLE PAD) Rytmit (RHYTHM) Sointumuisti (CHORD MEMORY) Arpeggio (ARPEGGIO) Fraasi (RPS) Rytmi-patternit (RHYTM PTN) Tonen valinta/kytkin (TONE SEL/SW) Raidan hiljentäminen (TRACK MUTE) Kirjanmerkki (BOOKMARK) Lähtevien MIDI-kanavien kytkimet (MIDI TX SW) Efektien kytkin (EFFECT SW) Patchin multiefektien kytkentä (PATCH MFX SW) Osien valinta (PART SELECT) Osien hiljennys (PART MUTE) USER-ryhmät (USER GROUP) Suosikit (FAVORITE) : Sekvensseri Kappaleen toistaminen Kappaleen lataaminen (Song List) Kappaleen soittaminen Kappaleen soittoikkunan toiminnot Kelaaminen eteen ja taakse toiston aikana Raidan hiljentäminen (MUTE) Kappaleen jatkuva toistaminen (Looppi) Markereitten asettaminen kappaleeseen Raidan nimeäminen (Track Name) Raidan ulostulon määrittäminen (Output Assign) Kappaleen poistaminen Kappaleen automaattinen lataaminen käynnistyksen yhteydessä MIDI:n äänittäminen Fraasit ja kappaleet Äänittämisen kaksi tapaa Reaaliaikainen äänittäminen Askelina äänittäminen : Samplaaminen Ulkoisen tulon kytkeminen päälle ja pois Tulon asetusten toiminta Tulojen efektien asetukset Samplaaminen Samplaustapa Samplen jakaminen samplauksen aikana Samplaaminen ajalta ennen varsinaista samplea (Skip Back Sampling) : V-LINK Kytkentä V-LINK asetukset Copyright Roland Scandinavia as Kaikki oikeudet pidätetään FANTOM-G OHJEKIRJA

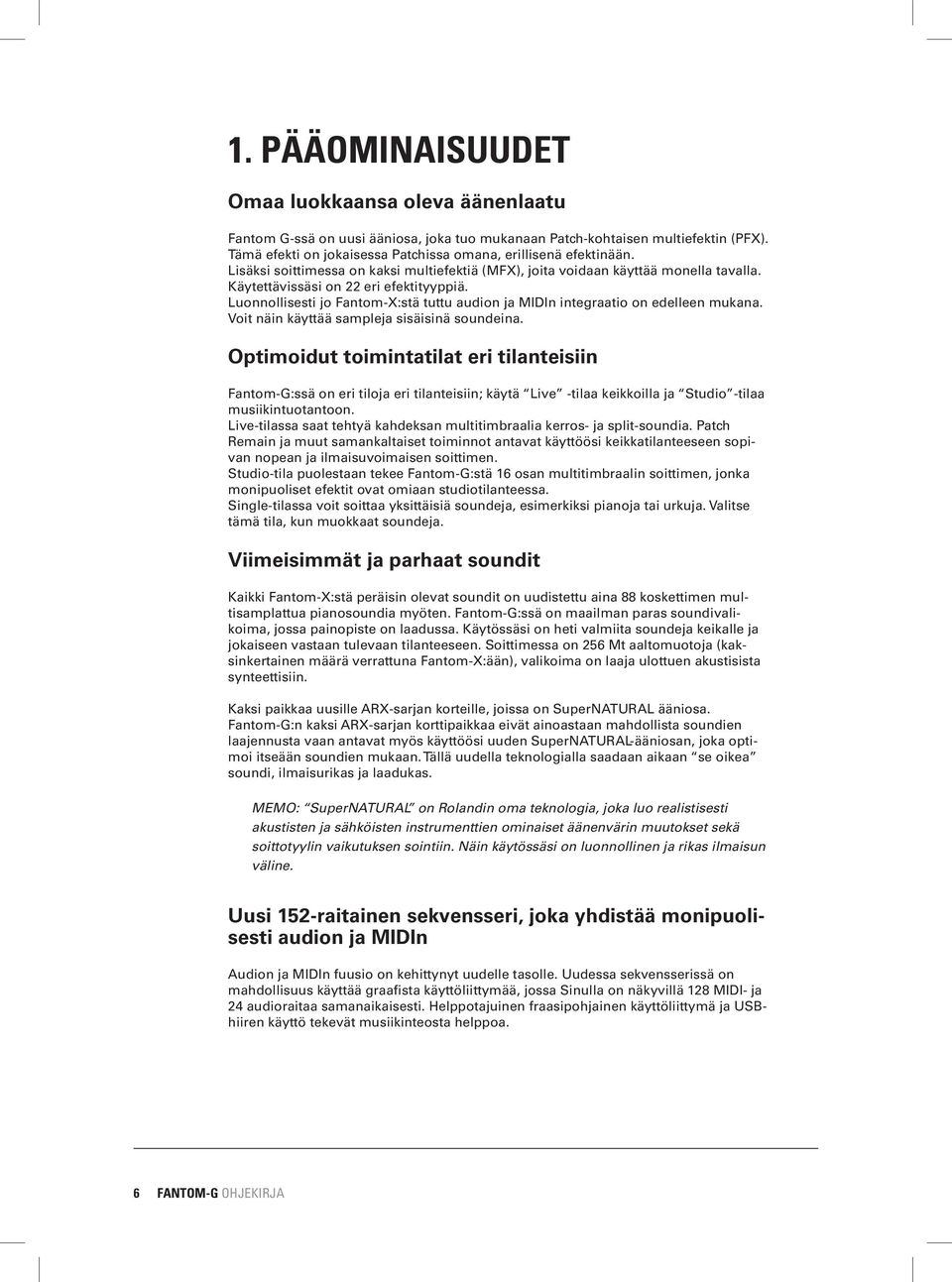

6 1. Pääominaisuudet Omaa luokkaansa oleva äänenlaatu Fantom G-ssä on uusi ääniosa, joka tuo mukanaan Patch-kohtaisen multiefektin (PFX). Tämä efekti on jokaisessa Patchissa omana, erillisenä efektinään. Lisäksi soittimessa on kaksi multiefektiä (MFX), joita voidaan käyttää monella tavalla. Käytettävissäsi on 22 eri efektityyppiä. Luonnollisesti jo Fantom-X:stä tuttu audion ja MIDIn integraatio on edelleen mukana. Voit näin käyttää sampleja sisäisinä soundeina. Optimoidut toimintatilat eri tilanteisiin Fantom-G:ssä on eri tiloja eri tilanteisiin; käytä Live -tilaa keikkoilla ja Studio -tilaa musiikintuotantoon. Live-tilassa saat tehtyä kahdeksan multitimbraalia kerros- ja split-soundia. Patch Remain ja muut samankaltaiset toiminnot antavat käyttöösi keikkatilanteeseen sopivan nopean ja ilmaisuvoimaisen soittimen. Studio-tila puolestaan tekee Fantom-G:stä 16 osan multitimbraalin soittimen, jonka monipuoliset efektit ovat omiaan studiotilanteessa. Single-tilassa voit soittaa yksittäisiä soundeja, esimerkiksi pianoja tai urkuja. Valitse tämä tila, kun muokkaat soundeja. Viimeisimmät ja parhaat soundit Kaikki Fantom-X:stä peräisin olevat soundit on uudistettu aina 88 koskettimen multisamplattua pianosoundia myöten. Fantom-G:ssä on maailman paras soundivalikoima, jossa painopiste on laadussa. Käytössäsi on heti valmiita soundeja keikalle ja jokaiseen vastaan tulevaan tilanteeseen. Soittimessa on 256 Mt aaltomuotoja (kaksinkertainen määrä verrattuna Fantom-X:ään), valikoima on laaja ulottuen akustisista synteettisiin. Kaksi paikkaa uusille ARX-sarjan korteille, joissa on SuperNATURAL ääniosa. Fantom-G:n kaksi ARX-sarjan korttipaikkaa eivät ainoastaan mahdollista soundien laajennusta vaan antavat myös käyttöösi uuden SuperNATURAL-ääniosan, joka optimoi itseään soundien mukaan. Tällä uudella teknologialla saadaan aikaan se oikea soundi, ilmaisurikas ja laadukas. MEMO: SuperNATURAL on Rolandin oma teknologia, joka luo realistisesti akustisten ja sähköisten instrumenttien ominaiset äänenvärin muutokset sekä soittotyylin vaikutuksen sointiin. Näin käytössäsi on luonnollinen ja rikas ilmaisun väline. Uusi 152-raitainen sekvensseri, joka yhdistää monipuolisesti audion ja MIDIn Audion ja MIDIn fuusio on kehittynyt uudelle tasolle. Uudessa sekvensserissä on mahdollisuus käyttää graafista käyttöliittymää, jossa Sinulla on näkyvillä 128 MIDI- ja 24 audioraitaa samanaikaisesti. Helppotajuinen fraasipohjainen käyttöliittymä ja USBhiiren käyttö tekevät musiikinteosta helppoa. FANTOM-G OHJEKIRJA

7 Täysiverinen sampleri Samplausominaisuudet ovat mittavat, voit editoida sampleja graafisesti ja saat välittömäsi tallentamasi samplen soimaan padeille tai koskettimistolle. Voit myös käyttää sampleja sekvensserin audioraidoilla. Autosync-toiminnolla saat samplen tempon sovitettua käytössä olevaan tempoon ilman, että sen vire muuttuu Voit myös muuttaa virettä ilman, että tempo muuttuu. Soittimessa on 32 Mt samplausmuistia vakiona, voit laajentaa muistia DIMMmoduleilla aina 544 megaan asti. Skip Back Sampling -toiminto Suosittu, jo Fantom-X:ssä ollut Skip Back Sampling-toiminto löytyy myös Fantom-G: stä. Kaikki, mitä teet Fantom-G:llä tallentuu koko ajan soittimen muistiin ja voit jälkeenpäin korjata talteen inspiroidut äänitykset. Ei enää hetkiä, jolloin huomasit juuri kadottaneesi parhaan fraasin. Favorites-toiminto Tällä toiminnolla saat yhdellä näppäimen painalluksella kutsuttua esiin kappale-asetukset. Saat vaihdettua soundit ja asetukset yhdellä painalluksella silloin kun aika on kortilla. Pää-äänenvoimakkuus on mukana jokaisessa asetuksessa, näin voit jo harjoitteluvaiheessa asettaa eri soundien äänenvoimakkuudet oikeiksi. Laajakulmainen väri-lcd VGA Suurikokoinen näyttö on vallankumouksellinen loikka, joka takaa erinomaisen näkyvyyden ja toiminnallisuuden joka tilanteessa. Laaja valikoima liittymiä USB-toiminnallisuutta on laajennettu. USB MEMORY-liittimeen voidaan kytkeä USBmuistitikku, jolle saat talteen tärkeät asetukset ja soundit. USB MOUSE-liittimeen voit kytkeä kahden näppäimen hiiren. USB COMPUTER-liitin on varattu tietokonetta varten, sitä pitkin siirtyvät niin MIDI- kuin audiotietokin. USB:n lisäksi soittimessa on oma stereotulo sekä MIC/GUITAR-jakki. V-LINK V-LINK avaa uuden ilmaisun kanavan esiintymisiisi. Voit sen avulla synkronoida musiikin ja kuvan. Voit käyttää D-Beamia sekä Fantom-G:n säätimiä ja padeja ohjaamaan visuaalisia toimintoja esiintymisen osana. Plug-in editori/kirjasto-ohjelma Mukana tulevalla editori- ja kirjastointi-ohjelmalla saat muokattua soundeja ja tallennettua ne tietokoneen kovalevylle. Editori toimii joko itsenäisenä ohjelmana tai VSTi/ AU-plugarina. GM/GM2 -tuki Fantom-G tukee GM/GM2-standardeja. Mikä tahansa ko. standardien mukaan tehty musiikkikappale soi oikein Fantom-G:llä. FANTOM-G OHJEKIRJA 7

8 Paneelit Etupaneeli D BEAM Saat D BEAM-toiminnon päälle ja pois päältä. D BEAMilla voit ohjata erilaisia parametreja liikuttamalla kättäsi DB-sensorin päällä. [PAD TRIGGER] Voit käyttää D BEAMia padien sijasta padeille sijoitettujen soundien soittamiseen. [SOLO SYNTH] Voit soittaa D BEAMilla monofonista syntikkaa. * Kun pidät [SHIFT] alaspainettuna ja painat ko. näppäintä, näet D Beam asetusikkunan näytössä. [ASSIGNABLE] Saat asetettua erilaisia toimintoja D Beamin ohjattavaksi, näin voit muuttaa niitä reaaliajassa. 2 [V-LINK] Kytkee V-LINKin päälle ja pois päältä. V-LINK asetusikkuna aukeaa näyttöön, kun painat tätä näppäintä. 3 INPUT (Audiotulo) PEAK-ilmaisin Ilmaisin näyttää, kun tulon äänenvoimakkuus on liian suuri. [MIX IN] Tällä saat kytkettyä tulon päälle ja pois päältä. * Kun pidät [SHIFT] alaspainettuna ja painat ko. näppäintä, näet äänitulon asetusikkunan näytössä. 4 VOLUME (Äänenvoimakkuus) Volume-säädin Tällä säätimellä säädetään soittimen kokonaisäänenvoimakkuutta. Säätö vaikuttaa OUTPUT A (MIX)- sekä PHONES-lähtöihin. 8 FANTOM-G OHJEKIRJA

9 5 MODE (Käyttötila) [STUDIO] Asettaa Fantom-G:n Studio-tilaan. Tätä tilaa käytetään kappaleiden tuottamiseen. [LIVE] Asettaa Fantom-G:n Live-tilaan. Tätä tilaa käytetään kun halutaan soittaa useita soundeja päällekkäin tai jakaa koskettimisto eri soundeille. [SINGLE] Asettaa Fantom-G:n Single-tilaan. Tätä tilaa käytetään, kun halutaan soittaa vain yksi soundi kerrallaan. [FAVORITE] Tässä tilassa voit tallentaa suosikkisoundejasi, niin että saat ne nopeasti uudelleen käyttöön. Toiminto on erityisen kätevä live-tilanteessa. 6 KEYBOARD (Koskettimet) [ARPEGGIO] Kytkee arpeggiaattorin päälle ja pois. [HOLD] Kun Hold on päällä, arpeggiot soivat vaikka päästät irti koskettimista. [CHORD MEMORY] (Sointumuisti) Kytkee sointumuistin päälle tai pois. * Pitämällä [SHIFT]-näppäintä pohjassa samalla kun painat näitä näppäimiä, pääset vastaavaan asetusnäyttöön. [-OCT] [+OCT] Transponoi koskettimistoa oktaavin askelina ( ) * Saat arvon alkuperäseksi painamalla [-OCT] ja [+OCT] näppäimiä yhtä aikaa. [TRANSPOSE] (Transponointi) Kun transponointi on päällä, voidaan koskettimiston sävelkorkeutta laskea tai nostaa puolen sävelaskeleen välein [-OCT] ja [+OCT] -näppäimillä. * Painamalla [-OCT] ja [+OCT] -näppäimiä yhtä aikaa saat asetettua arvon alkuperäiseksi. 7 SEQUENCER (Sekvensseri) Voit suorittaa sekvensserioperaatioita, kuten toisto ja äänitys. [ ] Siirtyy kappaleen alkuun. Jos painat näppäintä kappaleen soidessa, palaat kappaleen alkuun ja toisto pysähtyy. [ ] [ ] Näillä näppäimillä pääset edellisen tai seuraavan tahdin alkuun. * Kun pidät [SHIFT]-näppäintä alaspainettuna ja painat näitä näppäimiä, pääset siirtymään edelliseen tai seuraavaan marker-pisteeseen. FANTOM-G OHJEKIRJA

10 [LOOP] Kytkee Loop-soiton päälle/pois päältä. * Kun pidät [SHIFT]-näppäintä alaspainettuna ja painat tätä näppäintä, pääset siirtymään Loop-soiton asetuksiin. [JUMP] Siirtää kappaleen JUMP marker-pisteeseen. Jos sitä ei ole asetettu, siirtää kappaleen alkuun. * Kun pidät [SHIFT]-näppäintä alaspainettuna ja painat tätä näppäintä, pääset siirtymään Marker-asetuksiin. [PLAY] Aloittaa kappaleen toiston. Vilkkuu tempon ja aikaosoituksen mukaan. [STOP] Pysäyttää toiston. [REC] Pääset Recording Standby -ikkunaan. Jos painat tätä näppäintä äänityksen aikana, aktivoit Rehearsal-toiminnon. 8 CONTROL Control-potikat 1-4 Control-liukusäätimet 1-8 Näillä saat säädettyä niille asetettuja parametrejä tai toimintoja reaaliajassa. * Kun pidät [SHIFT]-näppäintä alaspainettuna ja liikutat näitä säätimiä, pääset siirtymään ko. kontrollin asetussivulle. MAGIC CTRL (Magic-kontrolli) Magic Control on toiminto, joka vaihtaa automaattisesti potikka #4 ja liukusäädin # 8 toimintoja avoinna olevan ikkunan mukaan. Jos avoinna on esimerkiksi Patch List -ikkuna, potikalla 4 valitaan kategoria ja liu ulla 8 liikutaan listaa ylös/alas. 9 TEMPO/VALUE -näyttö Näyttää tempoa. Kun liikutat säädintä tai liukua, ko. parametrin arvo näkyy. [TEMPO] Saat säädettyä tempoa painamalla tätä näppäintä ja kääntämällä [VALUE] -pyörää. 10 LIST/EDIT [PATCH] Paina tätä, kun haluat muokata patchia. Kerran painamalla avautuu Patch Zoom Edit, kaksi kertaa peräkkäin painamalla saat auki Patch Pro Edit. [SONG] Muokkaa kappaleita painamalla tästä. Kertapainalluksella Song Play-, tuplapainalluksella Song Edit-ikkunaan. 10 FANTOM-G OHJEKIRJA

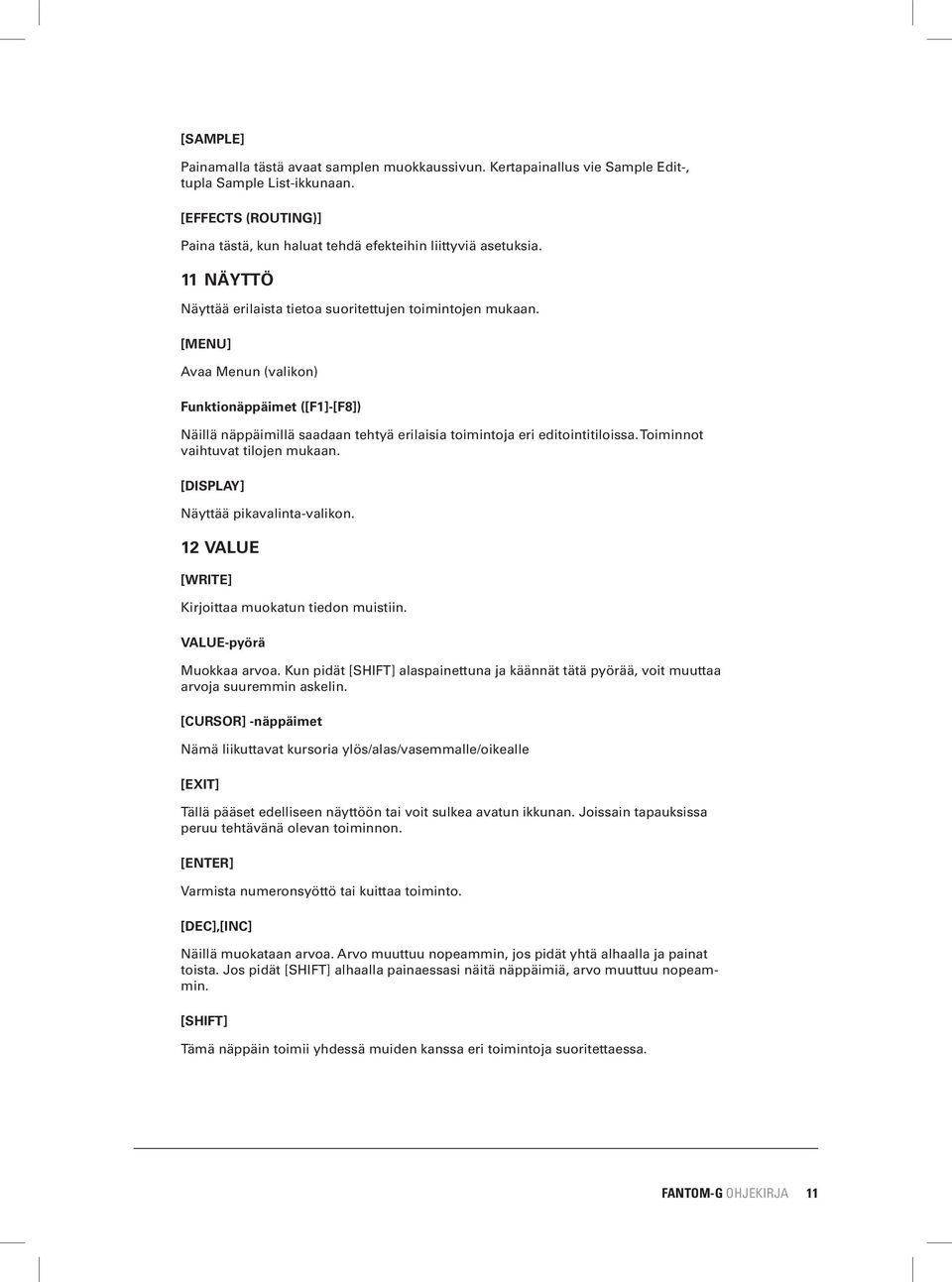

11 [SAMPLE] Painamalla tästä avaat samplen muokkaussivun. Kertapainallus vie Sample Edit-, tupla Sample List-ikkunaan. [EFFECTS (ROUTING)] Paina tästä, kun haluat tehdä efekteihin liittyviä asetuksia. 11 NÄYTTÖ Näyttää erilaista tietoa suoritettujen toimintojen mukaan. [MENU] Avaa Menun (valikon) Funktionäppäimet ([F1]-[F8]) Näillä näppäimillä saadaan tehtyä erilaisia toimintoja eri editointitiloissa. Toiminnot vaihtuvat tilojen mukaan. [DISPLAY] Näyttää pikavalinta-valikon. 12 VALUE [WRITE] Kirjoittaa muokatun tiedon muistiin. VALUE-pyörä Muokkaa arvoa. Kun pidät [SHIFT] alaspainettuna ja käännät tätä pyörää, voit muuttaa arvoja suuremmin askelin. [CURSOR] -näppäimet Nämä liikuttavat kursoria ylös/alas/vasemmalle/oikealle [EXIT] Tällä pääset edelliseen näyttöön tai voit sulkea avatun ikkunan. Joissain tapauksissa peruu tehtävänä olevan toiminnon. [ENTER] Varmista numeronsyöttö tai kuittaa toiminto. [DEC],[INC] Näillä muokataan arvoa. Arvo muuttuu nopeammin, jos pidät yhtä alhaalla ja painat toista. Jos pidät [SHIFT] alhaalla painaessasi näitä näppäimiä, arvo muuttuu nopeammin. [SHIFT] Tämä näppäin toimii yhdessä muiden kanssa eri toimintoja suoritettaessa. FANTOM-G OHJEKIRJA 11

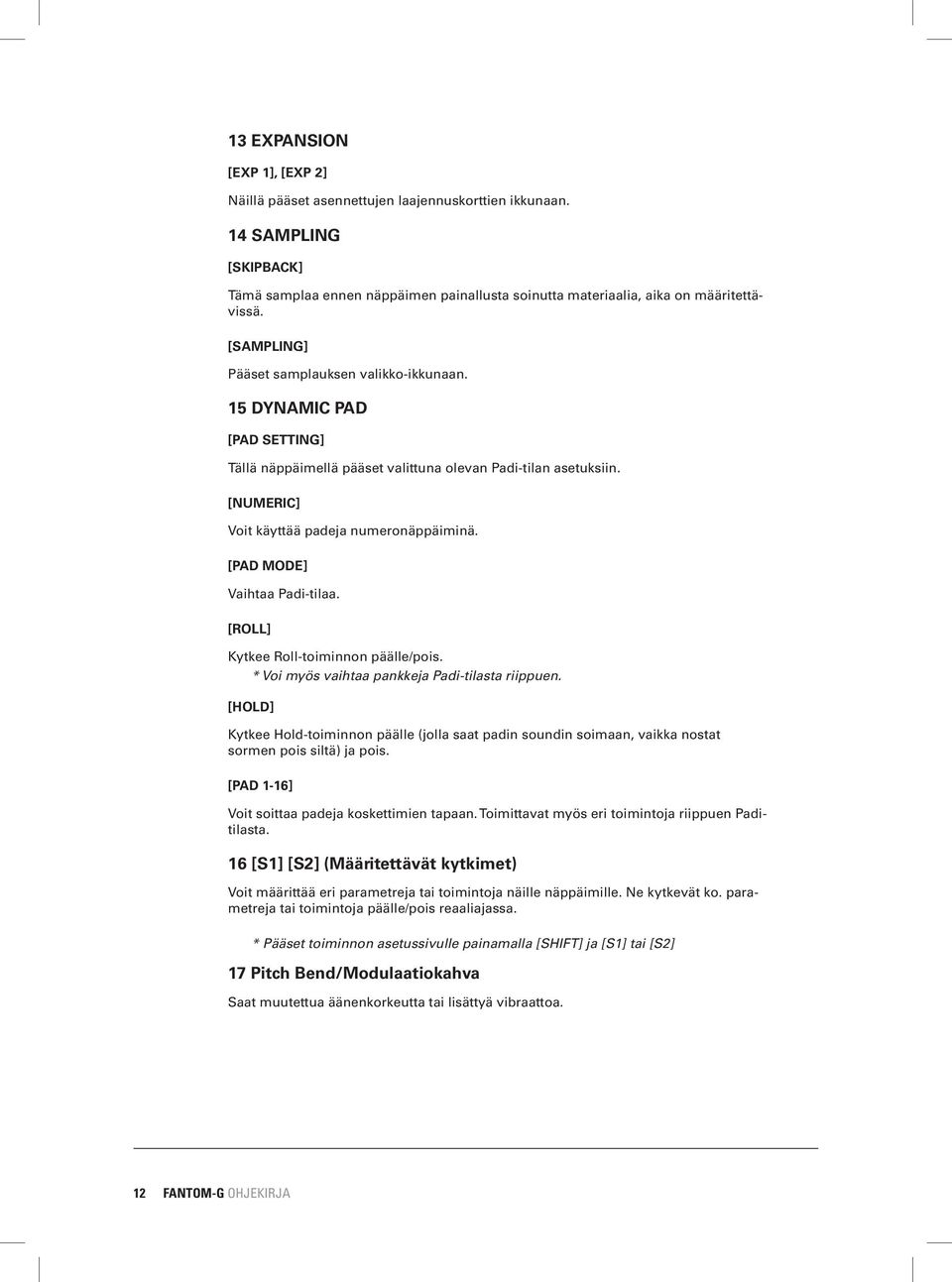

12 13 EXPANSION [EXP 1], [EXP 2] Näillä pääset asennettujen laajennuskorttien ikkunaan. 14 SAMPLING [SKIPBACK] Tämä samplaa ennen näppäimen painallusta soinutta materiaalia, aika on määritettävissä. [SAMPLING] Pääset samplauksen valikko-ikkunaan. 15 DYNAMIC PAD [PAD SETTING] Tällä näppäimellä pääset valittuna olevan Padi-tilan asetuksiin. [NUMERIC] Voit käyttää padeja numeronäppäiminä. [PAD MODE] Vaihtaa Padi-tilaa. [ROLL] Kytkee Roll-toiminnon päälle/pois. * Voi myös vaihtaa pankkeja Padi-tilasta riippuen. [HOLD] Kytkee Hold-toiminnon päälle (jolla saat padin soundin soimaan, vaikka nostat sormen pois siltä) ja pois. [PAD 1-16] Voit soittaa padeja koskettimien tapaan. Toimittavat myös eri toimintoja riippuen Paditilasta. 16 [S1] [S2] (Määritettävät kytkimet) Voit määrittää eri parametreja tai toimintoja näille näppäimille. Ne kytkevät ko. parametreja tai toimintoja päälle/pois reaaliajassa. * Pääset toiminnon asetussivulle painamalla [SHIFT] ja [S1] tai [S2] 17 Pitch Bend/Modulaatiokahva Saat muutettua äänenkorkeutta tai lisättyä vibraattoa. 12 FANTOM-G OHJEKIRJA

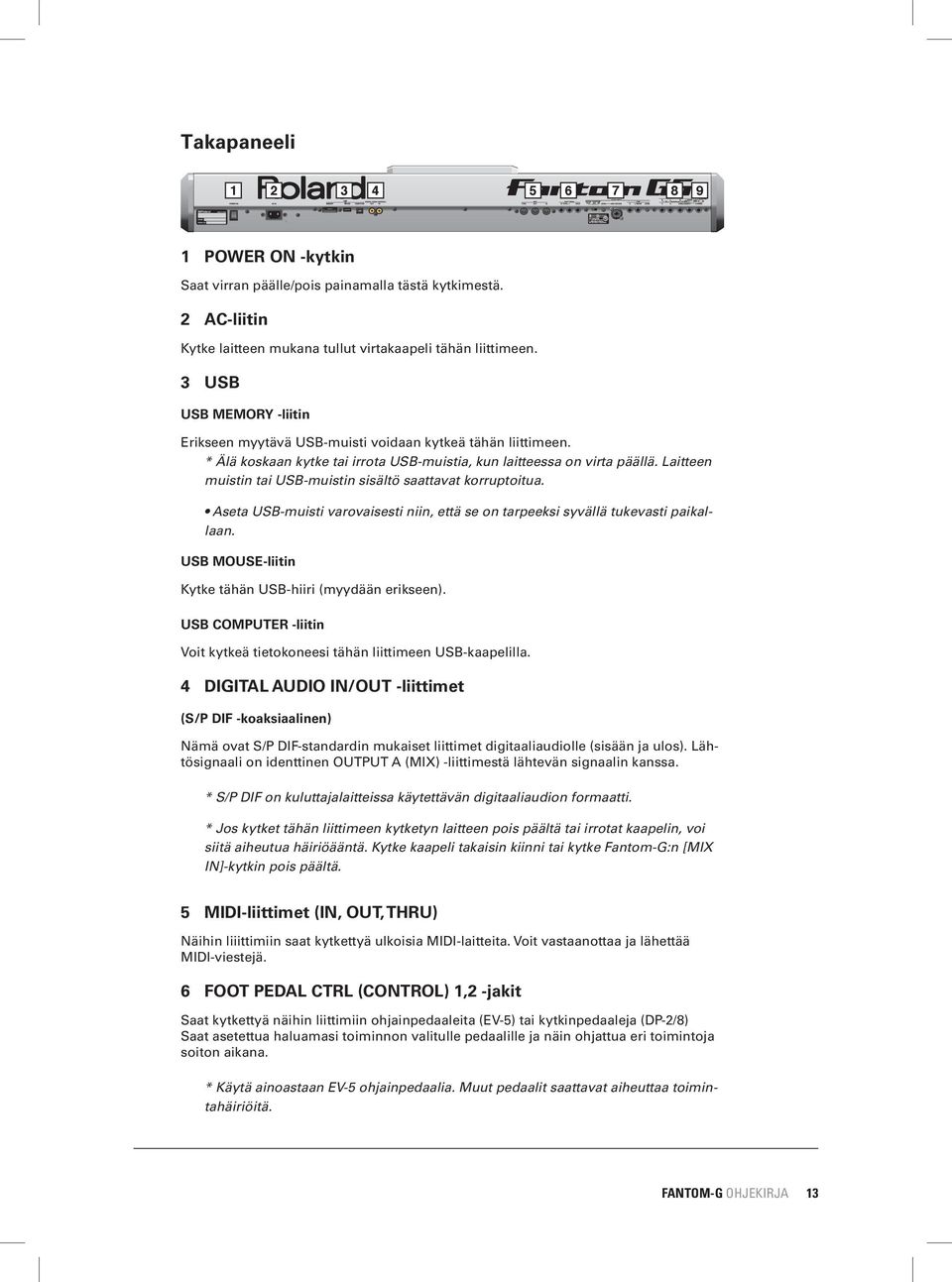

13 Takapaneeli POWER ON -kytkin Saat virran päälle/pois painamalla tästä kytkimestä. 2 AC-liitin Kytke laitteen mukana tullut virtakaapeli tähän liittimeen. 3 USB USB MEMORY -liitin Erikseen myytävä USB-muisti voidaan kytkeä tähän liittimeen. * Älä koskaan kytke tai irrota USB-muistia, kun laitteessa on virta päällä. Laitteen muistin tai USB-muistin sisältö saattavat korruptoitua. Aseta USB-muisti varovaisesti niin, että se on tarpeeksi syvällä tukevasti paikallaan. USB MOUSE-liitin Kytke tähän USB-hiiri (myydään erikseen). USB COMPUTER -liitin Voit kytkeä tietokoneesi tähän liittimeen USB-kaapelilla. 4 DIGITAL AUDIO IN/OUT -liittimet (S/P DIF -koaksiaalinen) Nämä ovat S/P DIF-standardin mukaiset liittimet digitaaliaudiolle (sisään ja ulos). Lähtösignaali on identtinen OUTPUT A (MIX) -liittimestä lähtevän signaalin kanssa. * S/P DIF on kuluttajalaitteissa käytettävän digitaaliaudion formaatti. * Jos kytket tähän liittimeen kytketyn laitteen pois päältä tai irrotat kaapelin, voi siitä aiheutua häiriöääntä. Kytke kaapeli takaisin kiinni tai kytke Fantom-G:n [MIX IN]-kytkin pois päältä. 5 MIDI-liittimet (IN, OUT, THRU) Näihin liiittimiin saat kytkettyä ulkoisia MIDI-laitteita. Voit vastaanottaa ja lähettää MIDI-viestejä. 6 FOOT PEDAL CTRL (CONTROL) 1,2 -jakit Saat kytkettyä näihin liittimiin ohjainpedaaleita (EV-5) tai kytkinpedaaleja (DP-2/8) Saat asetettua haluamasi toiminnon valitulle pedaalille ja näin ohjattua eri toimintoja soiton aikana. * Käytä ainoastaan EV-5 ohjainpedaalia. Muut pedaalit saattavat aiheuttaa toimintahäiriöitä. FANTOM-G OHJEKIRJA 13

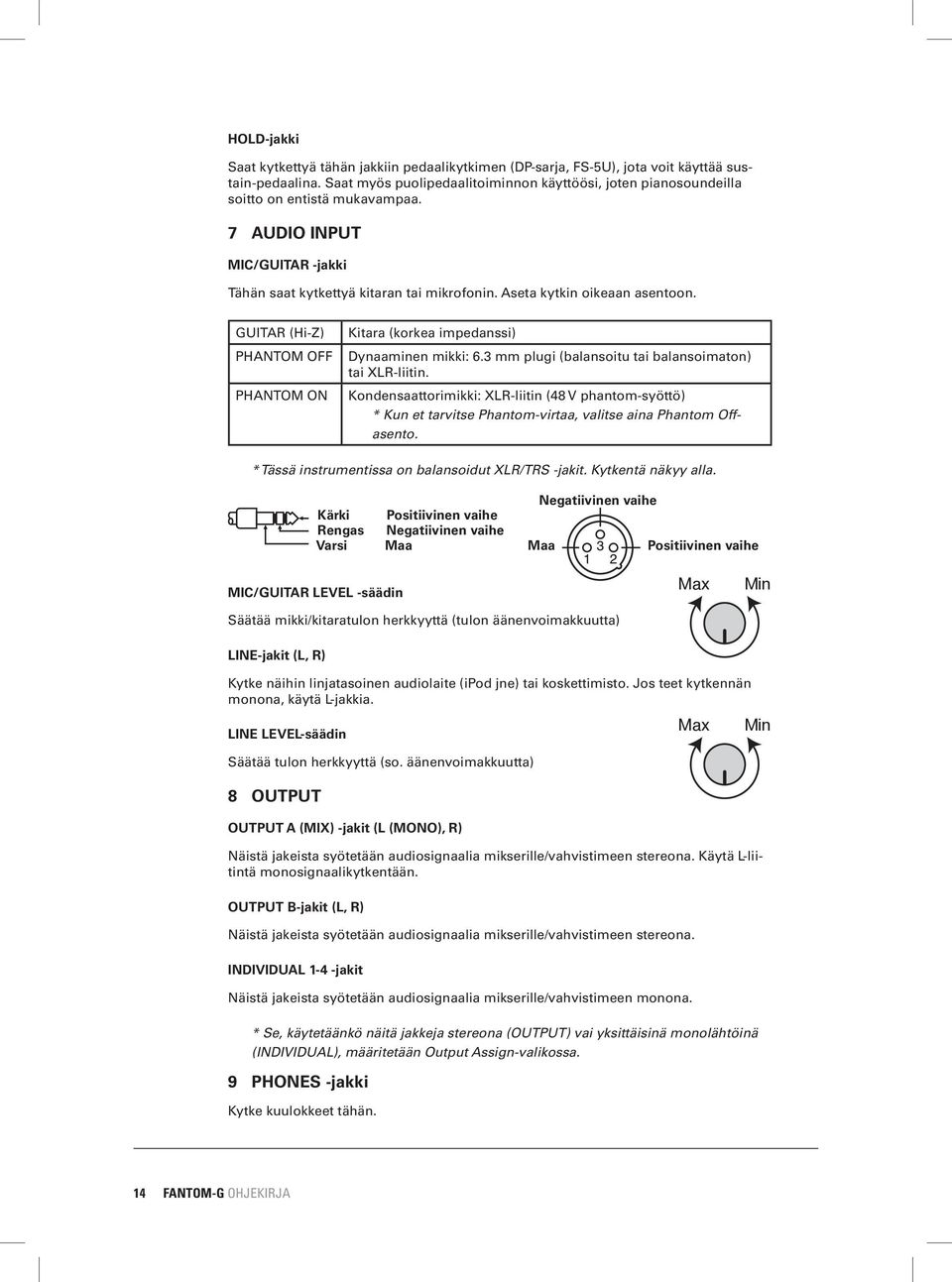

14 HOLD-jakki Saat kytkettyä tähän jakkiin pedaalikytkimen (DP-sarja, FS-5U), jota voit käyttää sustain-pedaalina. Saat myös puolipedaalitoiminnon käyttöösi, joten pianosoundeilla soitto on entistä mukavampaa. 7 AUDIO INPUT MIC/GUITAR -jakki Tähän saat kytkettyä kitaran tai mikrofonin. Aseta kytkin oikeaan asentoon. GUITAR (Hi-Z) PHANTOM OFF PHANTOM ON Kitara (korkea impedanssi) Dynaaminen mikki: 6.3 mm plugi (balansoitu tai balansoimaton) tai XLR-liitin. Kondensaattorimikki: XLR-liitin (48 V phantom-syöttö) * Kun et tarvitse Phantom-virtaa, valitse aina Phantom Offasento. * Tässä instrumentissa on balansoidut XLR/TRS -jakit. Kytkentä näkyy alla. Negatiivinen vaihe Kärki Positiivinen vaihe Rengas Negatiivinen vaihe Varsi Maa Maa Positiivinen vaihe MIC/GUITAR LEVEL -säädin Säätää mikki/kitaratulon herkkyyttä (tulon äänenvoimakkuutta) Max Min LINE-jakit (L, R) Kytke näihin linjatasoinen audiolaite (ipod jne) tai koskettimisto. Jos teet kytkennän monona, käytä L-jakkia. Max Min LINE LEVEL-säädin Säätää tulon herkkyyttä (so. äänenvoimakkuutta) 8 OUTPUT OUTPUT A (MIX) -jakit (L (MONO), R) Näistä jakeista syötetään audiosignaalia mikserille/vahvistimeen stereona. Käytä L-liitintä monosignaalikytkentään. OUTPUT B-jakit (L, R) Näistä jakeista syötetään audiosignaalia mikserille/vahvistimeen stereona. INDIVIDUAL 1-4 -jakit Näistä jakeista syötetään audiosignaalia mikserille/vahvistimeen monona. * Se, käytetäänkö näitä jakkeja stereona (OUTPUT) vai yksittäisinä monolähtöinä (INDIVIDUAL), määritetään Output Assign-valikossa. 9 PHONES -jakki Kytke kuulokkeet tähän. 14 FANTOM-G OHJEKIRJA

15 Kytkennät Kytkentä vahvistimeen ja kaiuttimiin Koska Fantom-G:ssä ei ole omaa vahvistinta eikä kaiuttimia, täytyy se kytkeä kosketinsoitinvahvistimeen, monitorikaiuttimiin tms. audiolaitteeseen. USB-hiiren kytkentä Jos kytket erillisen USB-hiiren Fantom-G:n takapaneelin USB MOUSE-liittimeen, saat liikutettua kursoria hiirellä. Toimenpide Vasen nappula Oikea nappula Rulla Veto (liikuttaminen vasen nappula alaspainettuna) Vaikutus Valitsee (liikuta kursoria) [ENTER]-näppäin/listanäkymä VALUE-pyörä/vieritys Muuttaa valitun parametrin arvoa, ylös tai oikealle vedettäessä arvo kasvaa, alas tai vasemmalle veto pienentää arvoa. Kilkkaa -näppäintä Avaa valikon Kilkkaa -näppäintä [EXIT] -näppäin Kilkkaa -näppäintä Avaa oikotie-valikon FANTOM-G OHJEKIRJA 15

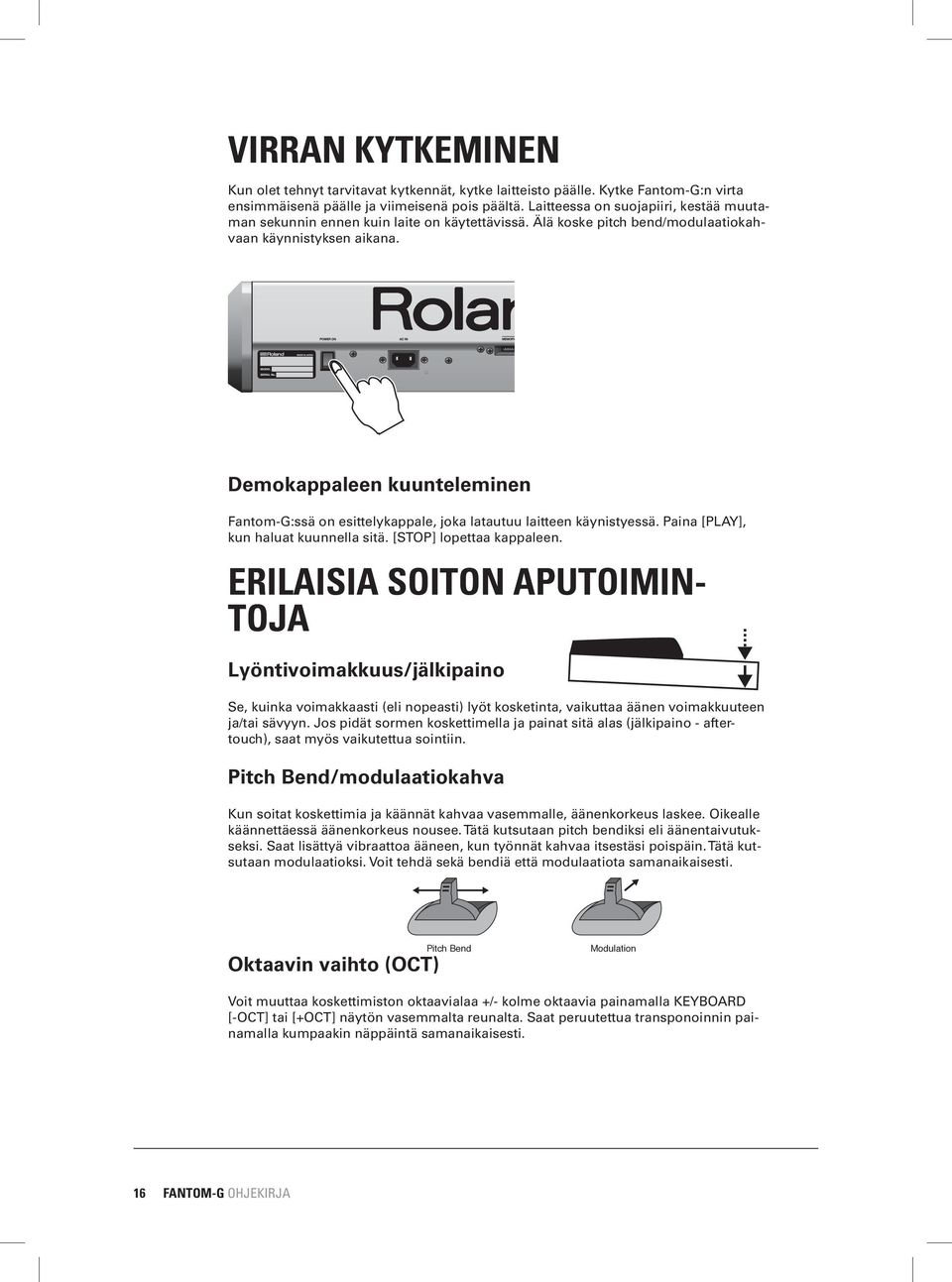

16 Virran kytkeminen Kun olet tehnyt tarvitavat kytkennät, kytke laitteisto päälle. Kytke Fantom-G:n virta ensimmäisenä päälle ja viimeisenä pois päältä. Laitteessa on suojapiiri, kestää muutaman sekunnin ennen kuin laite on käytettävissä. Älä koske pitch bend/modulaatiokahvaan käynnistyksen aikana. Demokappaleen kuunteleminen Fantom-G:ssä on esittelykappale, joka latautuu laitteen käynistyessä. Paina [PLAY], kun haluat kuunnella sitä. [STOP] lopettaa kappaleen. Erilaisia soiton Aputoimintoja Lyöntivoimakkuus/jälkipaino Se, kuinka voimakkaasti (eli nopeasti) lyöt kosketinta, vaikuttaa äänen voimakkuuteen ja/tai sävyyn. Jos pidät sormen koskettimella ja painat sitä alas (jälkipaino - aftertouch), saat myös vaikutettua sointiin. Pitch Bend/modulaatiokahva Kun soitat koskettimia ja käännät kahvaa vasemmalle, äänenkorkeus laskee. Oikealle käännettäessä äänenkorkeus nousee. Tätä kutsutaan pitch bendiksi eli äänentaivutukseksi. Saat lisättyä vibraattoa ääneen, kun työnnät kahvaa itsestäsi poispäin. Tätä kutsutaan modulaatioksi. Voit tehdä sekä bendiä että modulaatiota samanaikaisesti. Oktaavin vaihto (OCT) Pitch Bend Modulation Voit muuttaa koskettimiston oktaavialaa +/- kolme oktaavia painamalla KEYBOARD [-OCT] tai [+OCT] näytön vasemmalta reunalta. Saat peruutettua transponoinnin painamalla kumpaakin näppäintä samanaikaisesti. 16 FANTOM-G OHJEKIRJA

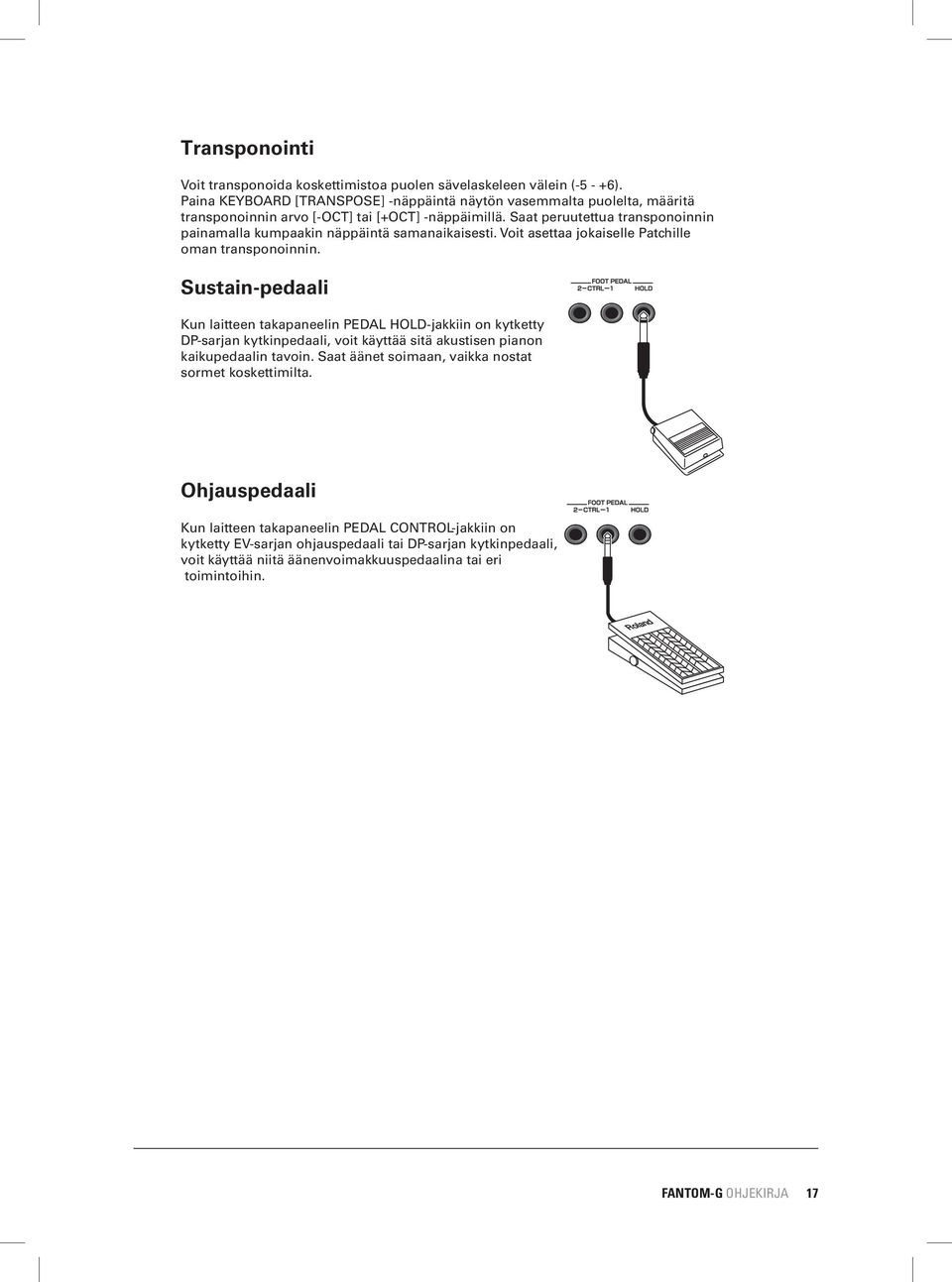

17 Transponointi Voit transponoida koskettimistoa puolen sävelaskeleen välein ( ). Paina KEYBOARD [TRANSPOSE] -näppäintä näytön vasemmalta puolelta, määritä transponoinnin arvo [-OCT] tai [+OCT] -näppäimillä. Saat peruutettua transponoinnin painamalla kumpaakin näppäintä samanaikaisesti. Voit asettaa jokaiselle Patchille oman transponoinnin. Sustain-pedaali Kun laitteen takapaneelin PEDAL HOLD-jakkiin on kytketty DP-sarjan kytkinpedaali, voit käyttää sitä akustisen pianon kaikupedaalin tavoin. Saat äänet soimaan, vaikka nostat sormet koskettimilta. Ohjauspedaali Kun laitteen takapaneelin PEDAL CONTROL-jakkiin on kytketty EV-sarjan ohjauspedaali tai DP-sarjan kytkinpedaali, voit käyttää niitä äänenvoimakkuuspedaalina tai eri toimintoihin. Roland FANTOM-G OHJEKIRJA 17

18 Fantom-G:n yleiskatsaus Miten Fantom-G:n osat on järjestetty Perusrakenne Fantom-G koostuu ohjausosasta, ääniosasta, sekvensseriosasta ja sampleriosasta. Soundin eri osat Kun käytät Fantom-G:tä, törmäät useisiin erilaisiin soundeihin tai niiden osiin. Perussoundi (Tone) Yksittäinen tone eli perussoundi on Fantom-G:n pienin mahdollinen ääniyksikkö. Tonet ovat äänimateriaalia, joista kootaan Patchit eli varsinaiset soitettavat soundit. Yksi tone koostuu viidestä elementistä. 18 FANTOM-G OHJEKIRJA

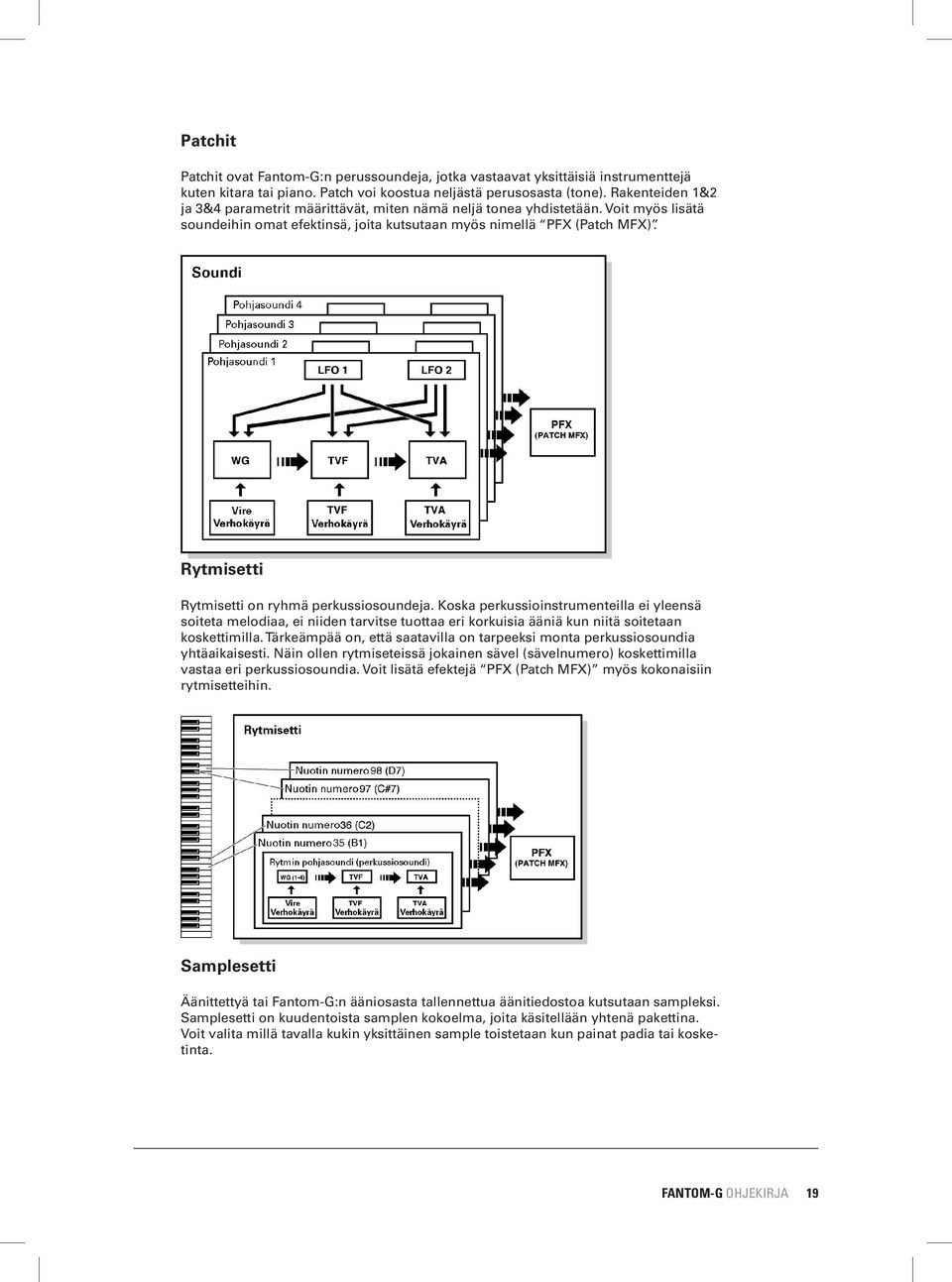

19 Patchit Patchit ovat Fantom-G:n perussoundeja, jotka vastaavat yksittäisiä instrumenttejä kuten kitara tai piano. Patch voi koostua neljästä perusosasta (tone). Rakenteiden 1&2 ja 3&4 parametrit määrittävät, miten nämä neljä tonea yhdistetään. Voit myös lisätä soundeihin omat efektinsä, joita kutsutaan myös nimellä PFX (Patch MFX). Rytmisetti Rytmisetti on ryhmä perkussiosoundeja. Koska perkussioinstrumenteilla ei yleensä soiteta melodiaa, ei niiden tarvitse tuottaa eri korkuisia ääniä kun niitä soitetaan koskettimilla. Tärkeämpää on, että saatavilla on tarpeeksi monta perkussiosoundia yhtäaikaisesti. Näin ollen rytmiseteissä jokainen sävel (sävelnumero) koskettimilla vastaa eri perkussiosoundia. Voit lisätä efektejä PFX (Patch MFX) myös kokonaisiin rytmisetteihin. Samplesetti Äänittettyä tai Fantom-G:n ääniosasta tallennettua äänitiedostoa kutsutaan sampleksi. Samplesetti on kuudentoista samplen kokoelma, joita käsitellään yhtenä pakettina. Voit valita millä tavalla kukin yksittäinen sample toistetaan kun painat padia tai kosketinta. FANTOM-G OHJEKIRJA 19

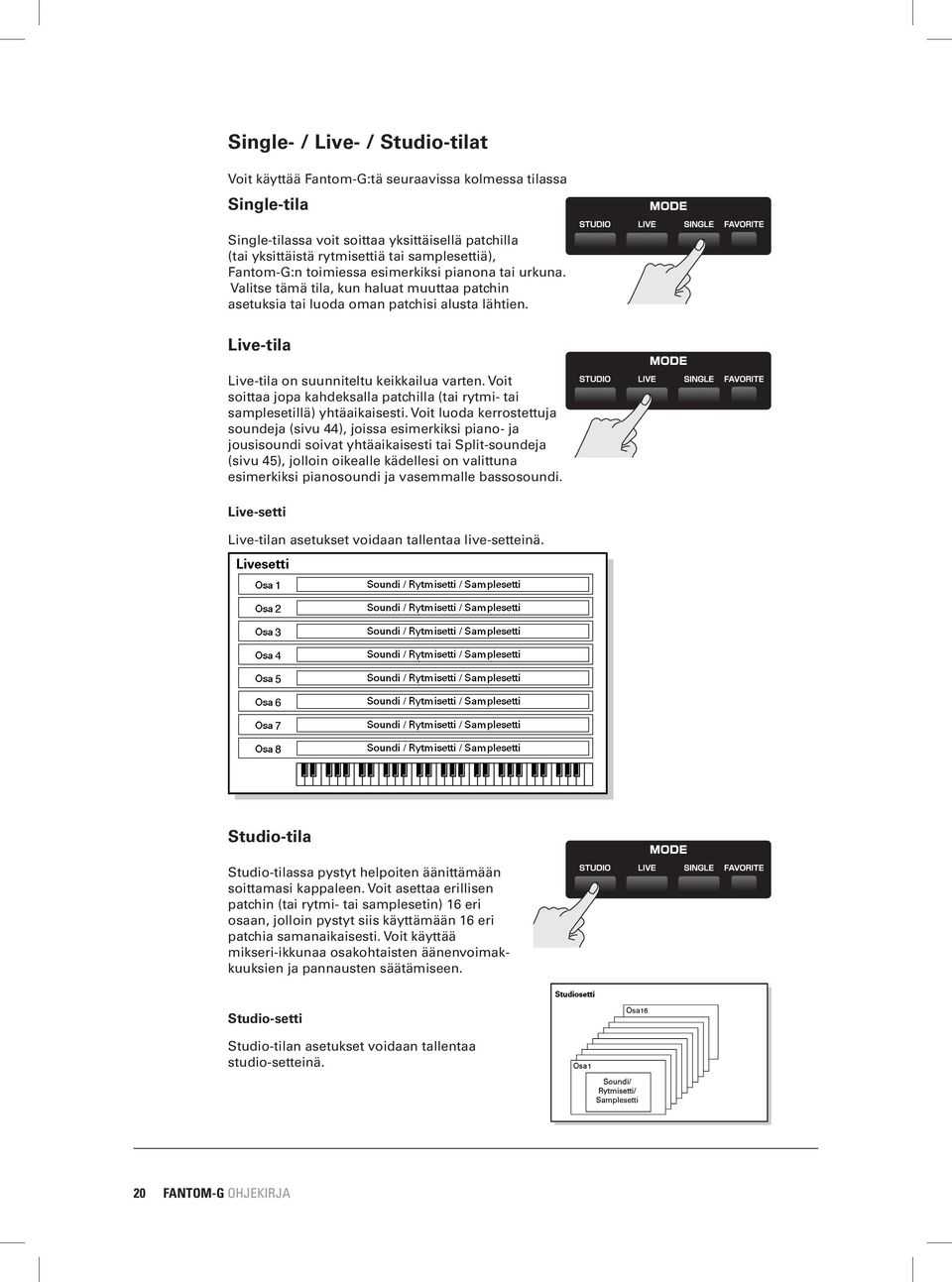

20 Single- / Live- / Studio-tilat Voit käyttää Fantom-G:tä seuraavissa kolmessa tilassa Single-tila Single-tilassa voit soittaa yksittäisellä patchilla (tai yksittäistä rytmisettiä tai samplesettiä), Fantom-G:n toimiessa esimerkiksi pianona tai urkuna. Valitse tämä tila, kun haluat muuttaa patchin asetuksia tai luoda oman patchisi alusta lähtien. Live-tila Live-tila on suunniteltu keikkailua varten. Voit soittaa jopa kahdeksalla patchilla (tai rytmi- tai samplesetillä) yhtäaikaisesti. Voit luoda kerrostettuja soundeja (sivu 44), joissa esimerkiksi piano- ja jousisoundi soivat yhtäaikaisesti tai Split-soundeja (sivu 45), jolloin oikealle kädellesi on valittuna esimerkiksi pianosoundi ja vasemmalle bassosoundi. Live-setti Live-tilan asetukset voidaan tallentaa live-setteinä. Studio-tila Studio-tilassa pystyt helpoiten äänittämään soittamasi kappaleen. Voit asettaa erillisen patchin (tai rytmi- tai samplesetin) 16 eri osaan, jolloin pystyt siis käyttämään 16 eri patchia samanaikaisesti. Voit käyttää mikseri-ikkunaa osakohtaisten äänenvoimakkuuksien ja pannausten säätämiseen. Studio-setti Studio-tilan asetukset voidaan tallentaa studio-setteinä. 20 FANTOM-G OHJEKIRJA

21 Osa (Part) Fantom-G:ssä osalla tarkoitetaan paikkaa tai tilaa johon voit asettaa tietyn patchin, rytmisetin tai samplesetin. Live-tilassa on kahdeksan tällaista osaa, joiden avulla voit siis soittaa yhtäaikaisesti kahdeksaa patchia. Studio-tilassa vastaava määrä on 16. Polyfoniasta Fantom-G pystyy tuottamaan yhtäaikaisesti 128 eri ääntä. Äänten määrää ei lasketa vain painettujen koskettimien määrästä, vaan on huomioitava myös käytettyjen tonejen määrä patchissa ja ääniaaltojen määrästä tonessa. Muistista FANTOM-G OHJEKIRJA 21

22 Laitteen omista efekteistä Efektien tyypit Fantom-G:ssä on seuraavat efektiprosessorit. Voit muuttaa jokaisen asetuksia erikseen. PFX (Patch MFX) (Patchin multiefekti) Patcheille tarkoitettu multiefekti, jota voit käyttää yhtenä patchin osana. Voit valita 76 eri efektistä, kuten esimerkiksi särö ja Leslie-kaapin tyylinen pyörivä soundi. MFX (Multiefektit) Tällä yleiskäyttöisellä multiefektillä voit tehdä erilaisia muutoksia soundiin. Käytössäsi on 78 eri efektiä. Chorus Lyhyeen viiveeseen ja modulointiin perustuva efekti, joka laajentaa ja syventää soundia. Voit käyttää myös viiveenä. Kaiku (Reverb) Saat lisättyä kaikua soittoosi, jolloin saat soiton kuulostamaan kuin soittaisit esimerkiksi konserttisalissa tai muussa akustisessa tilassa. Valittavanasi on kymmenen erilaista kaikutyyppiä. Masterointiefekti Stereo-kompressori (limitteri), joka vaikuttaa Fantom-G:n lähtevään signaaliin viimeisenä. Vaikuttaa erikseen korkeisiin taajuuksiin, keskiääniin ja bassotaajuuksiin, kompressoiden äänet, jotka ylittävät tietyn äänenvoimakkuuden. Näin kokonaissoundista saadaan yhdenmukaisempi. Tuloefekti Efekti ulkoisia tuloja varten. Voit valita kuudesta eri efektistä, kuten taajuuskorjain tai kompressori. Audio ja MIDI Fantom-G:n sekvensseri voi tallentaa sekä ääntä että MIDI:ä. Audio (samplet) Audiolla tarkoitetaan mikrofonin kautta tai ulkoisesta äänilähteestä Fantom-G:n tuloliittimien kautta tallennettua ääntä. Tallennettua audiota kutsutaan sampleiksi. Voit tehdä kappaleen vaikka vain asettamalla sampleja peräkkäin audioraidalle. 22 FANTOM-G OHJEKIRJA

23 MIDI (fraasi) MIDI tallentaa koskettimilla tai padeilla soittamasi sävelet. Näitä tallennettuja tietoja kutsutaan fraaseiksi. Voit ohjelmoida kappaleen yksinkertaisesti asettamalla fraaseja MIDI-raidalle. Molempia tallennustapoja voidaan käyttää esityksen tallentamiseen. Vaikka MIDI ja audio ovatkin saman tyyppisiä, audiotallennus tallentaa varsinaisen syntyneen äänen, kun taas MIDI-tallennus tallentaa soitetut sävelet ja tavan jolla ne on soitettu. Näin pystyt muokkaamaan soittoasi jälkeen päin vaikka sävel kerrallaan. Kappaleet ja käyttötilat Fantom-G:n sekvensseri on käytösssäsi koko ajan, käyttötilasta riippumatta. Studiotilassa voit käyttää sekevensseriä 16 eri soittimen tallentimena. Näin ollen Studio-tila on ihanteellinen, kun haluat tallentaa tai soittaa kappaleen jossa olet käyttänyt useita instrumentteja. SMF (Standard MIDI File.MID) SMF on tiedostomuoto, jonka avulla voidaan vaihtaa soittotietoa musiikkiohjelmien välillä. Fantom-G:llä luodut kappaleet voidaan tallentaa vakiomuotoisina MIDI-tiedostoina. Fantom-G:llä voit myös soittaa musiikkia, joka on GM/GM2-järjestelmien kanssa yhteensopivaa. Samplaus-osasta Samplaus-osa tallentaa ulkoisista lähteistä audiotulojen kautta tallennettuja sampleja. Voit soittaa näitä sampleja joko patchina tai rytmisettinä. Voit myös tuoda WAV/ AIFF-muotoisia tiedostoja käytettäviksi sampleina. Samplet Samplella viitataan äänitiedostoon joka on tuotettu samplaamalla (eli tallentamalla) se Fantom-G:n muistiin. Sample kostuu siis äänitiedostosta, jolle on määritelty alkamispaikka, uudelleentoiston alkamispaikka ja uudelleentoiston loppumispaikka. Fantom- G:ssä voi olla 2000 samplea yhdessä projektissa. FANTOM-G OHJEKIRJA 23

24 Fantom-G:n peruskäyttö Funktionäppäinten käyttö Näytön alle sijoitettuja kahdeksaa [F1]-[F8] näppäintä (funktionäppäimet) käytetään eri toimintojen käyttämiseen. Näppäimen takaa löytyvä toiminto riippuu ikkunasta jossa sillä hetkellä ollaan. Funktionäppäinten toiminnot näkyvät näytön alareunassa. Käytä / / / (kursori-näppäimiä) kursorin liikuttamiseen Jos käytät USB-hiirtä, voit liikuttaa kursoria klikkaamalla hiirellä halutun parametrin arvoa. VALUE-pyörä Käännä VALUE-pyörää myötäpäivään nostaaksesi arvoa ja vastapäivään pienentääksesi. Arvo muuttuu isompina askelina jos pidät [SHIFT]-näppäintä pohjassa vaihtaessasi arvo. Kun kursori on jonkin arvon kohdalla, saat [ENTER]-näppäintä (tai hiiren oikeaa näppäintä) painamalla esiin ikkunan johon voit syöttää halutun arvon. Se onnistuu helposti painamalla / -näppäimiä ja sen jälkeen [ENTER]. [INC], [DEC] Voit nostaa valittua arvoa painamalla [INC] ja laskea painamalla [DEC]. Jos haluat että arvo jatkaa muuttumista, pidä näppäin pohjassa. Jos haluat, että arvo kasvaa vielä nopeammin, paina ensin pohjaan [INC] ja sen jälkeen [DEC]. Tai jos haluat, että arvo pienenee nopeasti paina ensin [DEC] pohjaan ja sen jälkeen [INC]. Valittu arvo muuttuu isommissa askeleissa jos painat pohjaan myös [SHIFT] näppäimen. Hiiren käyttäminen arvojen muuttamisessa. Pidä hiiren vasen näppäin pohjassa ja vedä joko ylös/alas tai vasemmalle/oikealle muuttaaksesi arvoa tai säätimen asetusta. Ylös tai oikealle vetämällä nostat arvoa ja alas tai vasemmalle vetämällä lasket arvoa. 24 FANTOM-G OHJEKIRJA

25 Padien käyttäminen numeroiden syöttämiseen Paina ensin [NUMERIC]-näppäin pohjaan, jonka jälkeen voit käyttää padeja numeronäppäiminä. Kun olet syöttänyt arvon, paina [ENTER] jolloin Fantom-G asettaa arvon. Jos haluat perua arvon syöttämisen, paina [EXIT]. Nimenasettaminen Fantom-G:ssä pystyt asettamaan nimen jokaiselle patchille, rytmisetille, live-setille, studio-setille, kappaleelle, fraasille tai samplelle tallentaessasi sitä. Tallensitpa mitä tahansa elementtiä, toimii nimen asettaminen aina samalla tavalla. 1. Liikuta kursori kohtaan, johon haluat lisätä kirjaimen. 2. Valitse haluamasi kirjain VALUE-pyörällä tai [INC] [DEC]-näppäimillä. [F5 (Delete)]: Poistaa kursorin kohdalla olevan merkin ja siirtää seuraavaa merkkiä yhden eteenpäin. [F6 (Insert)]: Lisää välin kursorin kohdalle. [F7 (Cancel)]: Peruuttaa koko nimenasettamisen [F8 (OK)]: Valitsee asetetun nimen [ ] [ ]: Liikuttaa kursoria [ ] [ ]: Vaihtaa isojen ja pienten kirjainten välillä. Voit käyttää seuraavia merkkejä: välilyönti, A Z, a z, 0 9,! # $ % & ( ) * +, -. / : ; < = [ \ ] ^ ` { } HUOM: Kun asetat nimeä kappale-tiedostolle, et voi käyttää välilyöntejä, pieniä kirjaimia tai tiettyjä symboleja ( * +,. / : ; < = >? [ \ ] ). Hiiren käyttäminen kirjainten asettamiseen Jos käytät USB-hiirtä, voit kirjoittaa käyttämällä virtuaalinäppäimistöä. 1. Klikkaa näppäimistö-kuvaketta nimenanto-ikkunassa. Virtuaalinäppäimistö tulee näkyviin. 2. Näppäile hiirellä halutut kirjaimet virtuaalinäppäimistöltä. 3. Paina [F8 (OK)] tai paina sitä hiirellä valitaksesi annetun nimen. MEMO: Jos käytät virtuaalinäppäimistöä kerran, se tulee näkyviin myös seuraavalla kerralla kun haluat nimetä jotakin. FANTOM-G OHJEKIRJA 25

26 Padien käyttö KATSO: Tarkempaa tietoa padien käyttämisestä osasta Padien käyttö (sivu 65). Padi-tilan vaihtaminen Fantom-G:n padeissa on 16 eri tilaa, joissa padit toimivat. Vaihda padien tilaa painamalla [PAD MODE]-näppäintä. 1. Paina [PAD MODE] [PAD MODE] vilkkuu ja valitun tilan padi vilkkuu (padi [1]-[16]). MEMO: Jos et haluakaan vaihtaa padi-tilaa, paina uudestaan [PAD MODE], jolloin sen valo sammuu ja palaat edelliseen tilaan. 2. Paina padia [1]-[16] Padi-tila vaihtuu. Seuraava kaavio kertoo, mitä padit tekevät missäkin tilassa ja osoittaa sivun, jolta voit lukea lisää. Padin numero Padien tila Selitys Lisätietosivu 1 SAMPLE PAD (Sample Soita samplesettiä 67 padit) 2 RHYTHM (Rytmi) Soita rytmisettiä 67 3 CHORD MEMORY (Sointumuisti) Vaihda Sointumuisti-toiminnon sointumuotoa (sivu 58) 4 ARPEGGIO Vaihda Arpeggio-toiminnon (sivu 57) 68 tyyliä 5 RPS Soita fraaseja 68 6 RHYTHM PTN Soita rytmikuvioita 68 (Rytmikuviot) 7 TONE SEL/SW Valitse tone tai ota tone päälle/pois 68 (Tonen valinta / kytkin) 8 TRACK MUTE (Raidan hiljennys) Hiljennä sekvensserin raitoja 69 9 BOOKMARK (Kirjanmerkki) 10 MIDI TX SW (MIDI kytkin) 11 EFFECT (Efektikytkin) 12 PATCH MFX SW (Patchin multiefektin kytkin) 13 PART SELECT (Osien valinta) 14 PART MUTE (Osan hiljennys) Tuo esiin usein käytettyjä näyttötiloja jotka on asetettu padien taakse Padit toimivat päälle/pois -kytkiminä ulkoisille MIDI-kanaville (1-16) Padit toimivat efektikytkiminä (patchien multiefektejä lukuunottamatta) Padit toimivat multiefektien kytkiminä osille Valitse osa (1-16) ja haluttu muistipankki (INT/EXP1/EXP2/EXT) Hiljennä haluttu osa (1-16) tai muistipankki (INT/EXP1/EXP2/EXT) FANTOM-G OHJEKIRJA

27 Padin numero Padien tila Selitys Lisätietosivu 15 USER GROUP (USER-ryhmä) Tallenna tai lataa käyttäjän soundeja, live-settejä tai studio-settejä 16 FAVORITE (Suosikit) Tallenna tai lataa suosikkiasetuksia Katso padien asetukset Saat näkyviin käytössä olevan padi-tilan asetukset/tiedot painamalla [PAD SETTING]. MEMO: Palataksesi takaisin padi-tilaan jossa olit, paina uudestaan [PAD SETTING], merkkivalo sammuu. Oikotievalikko Painamalla [DISPLAY]-näppäintä, voit hypätä suoraan Fantom-G:n tärkeimpiin ruutuihin. 1. Paina [DISPLAY] Oikotievalikko tulee esiin MEMO: Voit avata oikotievalikon myös painamalla hiirellä oikotie (Shortcut) -näppäintä. 2. Siirrä kursori haluamasi oikotien kohdalle ja näppäimillä ja valitse se painamalla [F8 (Select)]. Jos et halua käyttää oikotietä, paina [F7 (Cancel)]. Lista oikoteistä Valikko Sivu Studio-soitto / Live-soitto / Single-soitto 20 Patchin muokkaus 61 Patchin laajempi muokkaus 62 Kappaleen toisto / Kappaleen muokkaus 72 Samplen muokkaus Efektien reititys 82 Samplaus 80 Tulojen asetukset 80 Digitaalisen/USB-sisääntulon äänenvoimakkuus 81 Pää-äänenvoimakkuus Padien asetukset 27 FANTOM-G OHJEKIRJA 27

28 02: Ääniosa, Osa 1 (Soundien soittaminen) Tässä kappaleessa selitetään kolmen eri tilaa joissa Fantom-G:n ääniosa toimii. Single-tila Live-tila Studio-tila Soittaminen Single-tilassa Single-tilassa jokaista kosketinta ja padia käytetään yhden soundin soittamiseen. Soittonäyttö Single-tilassa Soittonäytön näyttäminen Single-tilassa Näin pääset Single-tilan soittonäyttöön: 1. Paina [Single] Pääset Single-tilaan ja soittonäyttö tulee näkyviin. F-näppäinten toiminnot Single-tilan soittonäytössä F-näppäin Selitys Sivu F1 Patch-lista Valitse patch. 33 F3 Osien näyttö Muokkaa osien yksityiskohtaisia asetuksia 34 (koskettimet, sample padit, rytmiosa). F4 Kontrollerit Valitse parametrit, joihin reaaliaikaiset säätimet ja D 35 Beam-säädin vaikuttavat F5 PFX Pääset PFX:ien (Patchin multiefektien) muokkausikkunaan. F6 USER-ryhmät Pääset USER-ryhmien listausikkunaan, jossa voit asettaa usein käytettyjä soundeja. F7 Patchin muokkaus Muokkaa patchia 61 F8 Tonen kytkentä/ valinta Valitse tonet, joita käytetään FANTOM-G OHJEKIRJA

29 Single-tilan soittonäytön toiminnot Nro. Selitys 1 Kertoo käytössä olevan tilan. 2 Kertoo, ovatko efektit päällä vai eivät. PFX Patchien multiefektit MFX1 Multiefekti 1 MFX2 Multiefekti 2 IFX Tulojen efektit CHO Chorus REV Kaiku MAS Masterointiefektit 3 Kertoo kappaleen kohdan ja sekvensserin tilan. 4 Valikko/Poistu/Oikotiet (Menu/Exit/Shortcuts) -näppäimet USB-hiirtä varten. 5 Osoittaa/valitsee osien ryhmän, osan numeron, soundin tyypin, muistipankin, numeron ja valitun patchin/rytmisetin/samplesetin nimen. 6 Osoittaa/valitsee soundikategorian ja kertoo, onko kategoria lukittu vai ei. 7 Osoittaa padien tilan. 8 Osoittaa/valitsee osien ryhmän, osan, padin tyypin, muistipankin, numeron ja padeihin valitun rytmisetin tai samplesetin nimen. 9 Osoittaa toiminnot, jotka on asetettu reaaliaikaisiin liukuihin (1-8), säätimiin (1-4) ja S1/S2-kytkimiin. 10 Osoittaa Taivutustilan Pitch Bend -kahvalle. 11 Osoittaa toiminnon, joka on yhdistettynä D Beam -säätimeen ja D Beam - säätimen tilan. FANTOM-G OHJEKIRJA 29

30 Patchin valinta Patchit on järjestetty neljään kategoriaan: Käyttäjä (User), Esiasetetut (Preset), Käyttäjän samplet (User Sample) ja General MIDI (GM). 1. Paina [SINGLE] päästäksesi Single-tilan näyttöön Soundin Soundin Soundin tyyppi Patch type Patch muistipankki bank Patch kategoria category Patch Soundin number / Patch numero nameja nimi 2. Siirrä kursori patchien muistipankin kohdalle [CURSOR]-näppäimellä. Valitse haluamasi muistipankki VALUE-pyörällä tai [INC] [DEC] -näppäimillä. * Varmista että soundin tyyppinä on Patch eikä Rhythm (rytmi) tai Sample (sample). Vaihda tyyppiä siirtämällä kursori soundin tyyppin kohdalle [CURSOR]- näppäimellä ja vaihda se Patch -asetukseen VALUE-pyörällä tai painamalla [DEC]. 3. Siirry soundin numeroon painamalla [CURSOR]. 4. Valitse patchin numero joko VALUE-pyörällä tai painamalla [INC] [DEC] -näppäimiä. MEMO: Voit myös käyttää padeja numerojen asettamiseen. Katso kohta Padien käyttäminen numeroiden syöttämiseen (sivu 25) 5. Soita koskettimia, jolloin kuulet valitsemasi patchin. MEMO: Voit valita patchin myös seuraavien sivujen ohjeita käyttäen. 30 FANTOM-G OHJEKIRJA

31 Patchien valinta kategorian mukaan (Patch Finder) Fantom-G:ssä on etsi-toiminto, jolla voit hakea Patcheja kategorian (tyylin) mukaan helposti ja nopeasti. Kategorioita on kaikkiaan Paina [SINGLE] päästäksesi Single-tilan soittonäyttöön Patchin Patchin Patchin tyyppi Patch type Patch muistipankki bank Patch kategoria category Patch Patchin number / numero Patch name ja nimi * Varmista että patchin tyyppinä on Patch eikä Rhythm tai Sample. Vaihda tyyppiä siirtämällä kursori patchin tyyppin kohdalle [CURSOR]-näppäimellä ja vaihda se Patch -asetukseen VALUE-pyörällä tai painamalla [DEC]. 2. Siirry [CURSOR]-näppäimellä kohtaan Patchin kategoria ja valitse haluamasi kategoria VALUE-pyörällä tai [DEC] [INC] -näppäimillä. 3. Siirrä kursori kohtaan Categ Lock (kategoria lukitus) painamalla oikea ja vaihda asetukseksi ON joko VALUE-pyörällä tai [INC]-näppäimellä. 4. Siirrä kursori kohtaan Patchin muistipankki tai Patchin numero [CURSOR]- näppäimellä ja valitse haluamasi patch VALUE-pyörällä tai [INC] [DEC]-näppäimillä. Patchin muistipankki -kohdassa voit valita haluamasi muistipankin ja Patchin numero -kohdassa haluamasi patchin numeron. MEMO: Voit vaihtaa kategoriaa, jossa jokin patch on Patchien laajempi muokkaus -ikkunan kohdassa Patchin kategoria (sivu 62) FANTOM-G OHJEKIRJA 31

32 Valittavina ovat seuraavat kategoriat: Kategoria Sisältö --- Tyhjä Tyhjä PNO AC.Piano Akustinen piano EP EL.Piano Sähköpiano KEY Keyboards Muut kosketinsoittimet (Klavinetti, cembalo tms.) BEL Bell Kellot, Kellopadit MLT Mallet Nuijaperkussiot ORG Organ Sähkö- ja kirkkourut ACD Accordion Haitari HRM Harmonica Huuliharppu, bluesharppu AGT AC.Guitar Akustinen kitara EGT EL.Guitar Sähkökitara DGT DIST.Guitar Särökitara BS Bass Akustinen ja sähköbasso SBS Synth Bass Syntikka basso STR Strings Kielisoittimet ORC Orchestra Orkesteri-ensemblet HIT Hit&Stab Orkesteri-iskut WND Wind Puhaltimet (Oboe, klarinetti jne.) FLT Flute Huilu, Piccolo BRS AC.Brass Akustiset vaskipuhaltimet SBR Synth Brass Synteettiset vaskipuhaltimet SAX Sax Saksofoni HLD Hard Lead Kovat synteettiset soolosoundit SLD Soft Lead Pehmeät synteettiset soolosoundit TEK Techno Synth Teknosyntikka PLS Pulsating Sykkivät syntikka FX Synth FX Syntikka efektit (Kohina jne.) SYN Other Synth Muut syntikat (Polyfoniset jne.) BPD Bright Pad Kirkkaat padisyntikkasoundit SPD Soft Pad Pehmeät padisyntikkasoundit VOX Vox Ihmisäänisimulaatiot, kuorot PLK Plucked Näppäiltävät (Harppu jne.) ETH Ethnic Muut etniset soittimet FRT Fretted Nauhalliset instrumentit (Mandoliini jne.) PRC Percussion Perkussiot SFX Sound FX Ääniefektit BTS Beat&Groove Rytmit DRM Drums Rumpusetit CMB Combination Yhdistelmät, jotka käyttävät jaettua koskettimistoa tai useampia soundeja päällekkäin 32 FANTOM-G OHJEKIRJA

33 Patchien valinta listalta Saat näkyviin listan patcheista, josta voit valita haluamasi 1. Paina [SINGLE]. 2. Paina [F1 (Patch List)] Lista patcheista tulee näkyviin. Voit valita soundityyppien välillä painamalla [F3 (Patch)] (patchit), [F2 (Rhythm Set)] (rytmisetit), tai [F5 (Sample Set)] (samplesetit). 3. Valitse haluamasi kategoria [F1] [F2] tai vasen/oikea -näppäimillä. MEMO: Voit valita kategorian myös etupaneelin säätimellä 4 ja käyttää liukua 8 listan selaamiseen. -> Magic-kontrolli (sivu 10) 4. Valitse haluamasi patch VALUE-pyörällä, [DEC] [INC] -näppäimillä tai ylös/alas -näppäimillä. MEMO: Painamalla [F7 (Preview)] pystyt kokeilemaan haluamaasi patchia jokaiseen kategoriaan etukäteen tallennetun fraasin avulla (Fraasien esikuuntelu). MEMO: Painamalla [F6 (User Group)] voit asettaa patchin yleisesti käyttämiisi soundeihin USER-ryhmässä. Yksityiskohtia aiheesta Patchin asettaminen USERryhmän ikkunaan (sivu 71). MEMO: Kun käytät hiirtä, voit klikata näppäimistä symbolia ja etsiä soundeja virtuaalinäppäimiston avulla. 5. Valitse patch painamalla [F8 (Select)]. FANTOM-G OHJEKIRJA 33

34 Soundien kokeileminen (Fraasien esikuuntelu) Fantom-G:n avulla pystyt esikuuntelemaan soundeja kuuntelemalla jokaiseen kategoriaan valittua sopivaa fraasia. 1. Paina [SINGLE] 2. Paina [F1 (Patch List)] päästäksesi patch-listaan. 3. Paina ja pidä pohjassa [F7 (Preview)] Patch-listalla valittuna ollut patch soi. 4. Nosta sormesi [F7 (Preview)] -näppäimeltä ja fraasin toistaminen loppuu. MEMO: Jos haluat muuttaa esikuuntelussa soitettavaa fraasia, voit vaihtaa Esikuuntelutilan parametreja. Osien asetukset (Part View) Single-tilassa on seuraavat kolme osaa. Osa Selitys 1 Koskettimet Kun soitat koskettimia, kuulet tämän osan. 7 Samplepadit Kun padit on asetettu 1 SAMPLE PAD (Padien käyttäminen samplejen soittamiseen) -tilaan (sivu 67), kuulet tämän osan 8 Rytmipadit Kun padit on asetettu 2 RHYTHM (Padien käyttäminen rytmien soittamiseen) -tilaan (sivu 67), kuulet tämän osan 1. Siirry Single-tilan soittonäyttöön painamalla [SINGLE]. 2. Paina [F3 (Part View)] Osien näyttö tulee esiin 3. Valitse parametrien ryhmä [F1 (Up)] tai [F2 (Down)] -näppäimillä. 4. Liikuta kursori haluamaasi parametriin [CURSOR]-näppäimellä. 34 FANTOM-G OHJEKIRJA

35 5. Aseta arvo VALUE-pyörällä tai [INC] [DEC]-näppäimillä. 6. Jos haluat pitää asetukset, paina [F7 (Sys Write)]. HUOM: Kun Single-tila on valittuna, osien asetukset eivät tallennu patcheihin. Osien asetukset tallennetaan järjestelmäasetuksina. 7. Painamalla [EXIT] pääset takaisin Single-tilan soittonäyttöön. Reaaliaikaisten säätimien (Realtime Controllers) tai D Beam-säätimen parametrien valinta (Control Setting) Fantom-G antaa käyttäjän valita mitkä parametrit muuttuvat säätimillä 1-4, liu uilla 1-8, S1/S2 -kytkimillä, D Beam-säätimellä ja Pitch Bend- sekä modulointikahvalla. 1. Paina [SINGLE] 2. Paina [F4 (Control)] Säätimien asetusnäyttö tulee näkyviin. 3. Valitse parametrien ryhmä [F1 (Up)] tai [F2 (Down)] -näppäimillä. 4. Liikuta kursori haluamaasi parametriin [CURSOR]-näppäimellä. 5. Aseta arvo VALUE-pyörällä tai [INC] [DEC]-näppäimillä. 6. Jos haluat pitää asetukset, paina [F7 (Sys Write)]. 7. Painamalla [EXIT] pääset takaisin Single-tilan soittonäyttöön. KATSO: D Beam (sivu 52) - Säätimien, liukujen tai S1/S2-näppäinten käyttäminen soundin muokkaamisessa (sivu 53) eri parametrien toimintojen tarkentamiseksi. FANTOM-G OHJEKIRJA 35

36 Perkussioinstrumenttien soittaminen (Rytmisetti) Voit soittaa perkussioinstrumentteja koskettimilla valitsemalla rytmisetin. VINKKI: Voit käyttää myös padeja rytmisettien soittamiseen -> sivu 67 Padien tila Pad (Rytmi Mode (Rhythm) eli Rhythm) Rytmisetin Rhythm muistipankki set bank Rhythm Rytmisetin number numero Rytmisetin valinta Fantom-G pitää sisällään kolme rytmisettien muistipankkia: USER-muistipankki (User bank), Preset-muistipankki (Preset bank) ja General MIDI muistipankki (GM bank). USER-muistipankissa on 64 rytmisettiä, samoin Preset-muistipankissa. General MIDI muistipankissa on 9 rytmisettiä. 1. Paina [SINGLE] Soundin tyyppi Patch TypeRytmisetin Rhythm muistipankki set bank Rytmisetin Rhythm numero set number * Varmista, että soundin tyyppinä on Rhythm eikä Patch tai Sample. Vaihda tyyppiä siirtämällä kursori soundin tyyppin kohdalle [CURSOR]-näppäimellä ja vaihda se Rhythm -asetukseen VALUE-pyörällä tai painamalla [DEC]. 2. Siirrä kursori rytmisetin muistipankin kohdalle painamalla [CURSOR]. 3. Valitse rytmisetin muistipankki VALUE-pyörällä tai [INC] [DEC]-näppäimillä. 4. Siirrä kursori rytmisetin numeron kohdalle painamalla [CURSOR]. 5. Valitse rytmisetin numero VALUE-pyörällä tai [INC] [DEC]-näppäimillä. 6. Kuulet valitun soundin soittamalla koskettimia. 36 FANTOM-G OHJEKIRJA
