Kahdenlainen syntikka: analoginen + digitaalinen. Pattern-sekvensseri. Runsaasti vocal-toimintoja. Synkronoi tietokoneesi tai muiden laitteiden kanssa

Koko: px
Aloita esitys sivulta:

Download "Kahdenlainen syntikka: analoginen + digitaalinen. Pattern-sekvensseri. Runsaasti vocal-toimintoja. Synkronoi tietokoneesi tai muiden laitteiden kanssa"

Transkriptio

1 PIKAOPAS Sisältö Takapaneeli... 4 Aloitus... 5 JD-Xi tutuksi... 5 Virta paalle/pois... 5 Soundin valinta (Program-muistipaikka)... 6 Suosikkisoundien käyttö (Favorite)... 6 Käyttö... 7 Arpeggioiden soittaminen... 7 Pitch Bend ja vibraatto... 7 Soittoalueen muuttaminen oktaaveittain... 7 Mikrofonin käyttö... 8 Ulkoisen laitteen käyttäminen mikrofonin sijaan... 8 Soundin muokkaaminen... 9 Kirkkauden ja paksuuden säätäminen (FILTER)... 9 Äänenvoimakkuuden ja verhokäyrien säädöt (AMP/ENV)...9 Soundin moduloiminen (LFO)... 9 Lisää voimaa ja tilaa (EFFECTS) Program-muistien ja efekti-asetusten muokkaaminen Soundin tallentaminen (Program) (WRITE) Patternien soittaminen ja äänittäminen Pattern -sekvensserin perustoiminnot TR-REC Reaaliaikainen äänittäminen Askelittain äänitys (Step Recording) JD-Xi:n asetukset Järjestelmäasetukset (SYSTEM) Alkuperäisasetuksiin palauttaminen (FACTORY RESET) Varmuuskopiointi ja datan palautus

2 Kahdenlainen syntikka: analoginen + digitaalinen JD-Xi:ssä yhdistyvät aidot analogipiireillä luodut syntikkasoundit sekä Rolandin maineikas SuperNATURAL syntikka-ääniyksikkö. Käytä tehokkaita ja ainutlaatuisia soundeja ilmaisemaan syvimpiä tuntojasi. Pattern-sekvensseri Soittimen omalla pattern-sekvensserillä saat äänitettyä intuitiivisesti mieleesi juolahtavia fraaseja ja rumpukomppeja. Voit valita äänitystilaksi TR-REC, reaaliaikaisen äänityksen tai step-äänityksen; näin looppien tekeminen käy kätevästi vaikka koskettimistolla soittaminen ei olisikaan vahvimpia puoliasi. Runsaasti vocal-toimintoja Ääntäsi mielenkiintoisten soundien lähteenä käyttävien Vocoderin ja AutoPitch -toiminnon lisäksi käytössäsi on Auto Note -toiminto, jonka avulla voit soittaa syntikkaa äänelläsi. JD-Xi:ssä on joukko toimintoja, joita on hauska käyttää vaikkapa vain äänelläsi. Synkronoi tietokoneesi tai muiden laitteiden kanssa JD-Xissä on USB audio/midi -toiminnallisuutta, jonka ansiosta voit äänittää soittoasi ja lauluasi tietokoneen audio-ohjelmaan. MIDI-liittimiä käyttäen voit synkronoida muita laitteita samaan tempoon. Käyttämällä USB- ja MIDI-yhteyksiä saat käytettyä JD-Xi:tä erilaisten laitteiden kanssa. 2

3 Yläpaneeli Mikrofoni MIC -liitin Kytke soittimen mukana tullut mikrofoni tähän. Jos sekä tähän että takapaneelin INPUT -liittimeen on kytketty laite, takapaneeliin kytketty ääni kuuluu. * Jos käytät muuta mikrofonia, kytke SYSTEM -parametri "Mic Sel" asentoon Other. [Auto Note] -näppäin Kytkee Auto Note -toiminnon päälle/pois. 2 Näyttö Näyttää eri toimintojen parametrejä. * Tämän käyttöohjeen ohjeet sisältävät kuvia, joissa näytetään tyypillisesti ko. tilanteessa näytössä näkyvä parametri, kuvake tms. Huomaa, että omassa soittimessasi saattaa olla uudempi käyttöjärjestelmä ja sen vuoksi näytössäsi saattaa olla eri tavalla esitettynä sama asia. 3 Käyttö Cursor [K] [J] -näppäimet Siirrä kursoria vasemmalle/oikealle. Program (Pattern) Value [-] [+] -näppäimet Valitse ohjelma. Pankkeja saat vaihdettua pitämällä [Shift] alaspainettuna ja painamalla Value [-] [+] -näppäimiä. Muokkaa näillä näppäimillä parametrien arvoja eri näytöissä. [Menu/Write] -näppäin Pääset valikkonäyttöön (Menu). Saat tallennettua muokatun tiedon pitämällä [Shift] alaspainettuna ja painamalla [Menu/Write] -näppäintä. [Exit] -näppäin Palaat edelliseen näyttöön. Joissakin näytöissä tällä perutaan meneillään oleva toiminto. [Enter] -näppäin Kuittaa arvo tai suorita toiminto painamalla tätä. [Shift] -näppäin Käytä tätä näppäintä muiden näppäinten tai säätimien kanssa, pääset eri toimintojen muokkausikkunaan. Saat valittua osan, jota soitetaan koskettimistolla tai mykistettyä sen. 5 Digital Synth Saat valittua Digital Synth - tai Drums -osan soundin. 6 Analog Synth Saat valittua soundin Analog Synth -osalle. 7 Master Volume (Äänenvoimakkuus) [Master Volume] -säädin Säätää OUTPUT -ja PHONES -liittimistä kuuluvan äänen voimakkuutta. 8 TEMPO Tempo -säädin Määrittää arpeggion tai pattern-sekvensserin tempon. [Tap] -näppäin Paina näppäintä ainakin kolme kertaa neljäsosanuotin välein halutussa tempossa. 9 OCTAVE (Oktaavi) [Down] [Up] -näppäimet Nostaa tai laskee koskettimistolla soitettavaa aluetta oktaaveittain. 10 ARPEGGIO Saat tuotettua arpeggion painamalla soinnun äänet alas koskettimistolta. 11 PATTERN -Sekvensseri Saat äänitettyä koskettimistolla soittoa ja/tai säätimien liikkeitä ja toistettua tätä jatkuvasti. 12 FILTER Saat tehtyä suodattimen asetuksia. 13 AMP/ENV Saat tehtyä äänenvoimakkuuteen vaikuttavia muutoksia 4 Part Select (Part Mute) 3

4 14 LFO Kun käytät LFO:ta (matalataajuusoskillaattori) moduloimaan eri audiosignaalitien osia, saat aikaan mm. vibratoa tai tremoloa. 15 EFFECTS Saat tehtyä efektiasetuksia. 16 Favorite/Pattern Sequencer Saat hallittua suosikkisoundeja ja käytettyä pattern-sekvensseriä. 17 Pitch Bend/Modulation Saat muunneltua virettä tai lisättyä vibraattoa. Takapaneeli Tietokone Kytke kitarasi tai digitaalinen audiosoitin tähän. ** Jos ulkoinen laite on kytketty INPUT -liittimeen, yläpaneelin MIC -liitin ei ole käytössä. Johtokoukku MIDI-laitteita varten Aktiivikaiutin tai kombovahvistin Seinäpistokkeeseen Muuntaja * Vältät vikatiloja ja laiterikkoja, kun käännät aina äänenvoimakkuuden minimiinsä ennen kytkentöjen tekemistä. 18 DC IN -liitin Kytke soittimen mukana tullut muuntaja tähän. * Vältät virran yllättävän katkeamisen (liittimen irrotessa vahingossa) sekä DC IN -liittimen turhan rasituksen, kun kiinnität muuntajan kaapelin johtokoukkuun kuvan mukaisesti. 19 [POWER] -kytkin Kytkee virran päälle/pois. 20 USB COMPUTER -liitin Kun kytket tietokoneen USB 2.0 -kaapelilla tähän liittimeen, saat synkronoitua JD-Xi:n tietokoneesi audio-ohjelman kanssa USB MIDI:n avulla tai äänitettyä soitinta ohjelmaan USB audion kautta. 21 MIDI -liittimet (IN/OUT) Näiden liittimien kautta saat kytkettyä muita MIDI -laitteita soittimeen ja vastaanotettua ja lähettettyä MIDI-viestejä. 24 OUTPUT (L/MONO, R/CLICK OUT) -liittimet Kytke kaiuttimet näihin liittimiin. Jos toimit monona, käytä L/MONO -liitintä. Saat pelkän metronomin kuulumaan erikseen halutessasi. 25 PHONES -liitin Kuulokkeet kytketään tähän liittimeen. 26 Maadotusliitin 27 Hälyttimen korvake ( N ) 22 LINE/GUITAR -valintakytkin Vaihtaa INPUT (MONO) -jakin tuloimpedanssia. Valitse LINE tai GUITAR kytkettävän soittimen mukaan. 23 INPUT (MONO) -liitin Kytke kitara tai digitaalinen audiosoitin tähän. 4

5 Aloitus JD-Xi tutuksi Ohjaimet Ohjainosan komponenteilla ohjataan soittimen JD-Xi Program eri osia. Esimerkiksi soittajan soittaa koskettimistoa -viestit lähetetään ääniosalle, joka tuottaa Ohjaimet Ääniosa (4 osaa)/ Efektiosa halutun äänen. Ohjainosaan kuuluu koskettimisto, pitch bend - Koskettimisto Digital Synth 1 -osa Efektit ja modulointipyörät sekä paneelin näppäimet ja säätimet. Säätimet Digital Synth 2 -osa Ääniosa Pyörät Drums -osa Ääniosa tekee äänen. Kontrolleriosan lähettämän ohjaustiedon mukaisesti tämä osa generoi sähköisesti System (Järjestelmä) aaltomuodon, joka toimii äänen perustana. Äänen kirkkautta ja äänenvoimakkuutta muokataan ja näin saadaan tuotettua uskomaton valikoima erilaisia sointeja. JD-Xi:n ääniosan sointia (aaltomuoto, sävelkorkeus, kirkkaus, äänenvoimakkuus) voidaan suoraan muuttaa paneelin säätimillä. Program (Muistipaikka) Program:iin kuuluu neljä osaa: Digital Synth 1, Digital Synth 2, Drums ja Analog Synth. Muokattu Program voidaan tallentaa käyttäjämuisteihin (User) (64 ohjelmaa kussakin pankissa E H). Analog Synth -osa Arpeggio P a t t e r n -sekvensseri Program Pankki Numero Preset -ohjelmat A D User -ohjelmat E H Tone (Soundi) Saat valittua jokaiselle osalle yhden tonen. * Analogisessa syntikkasoundissa oskillaattori, sub-oskillaattori sekä suodinosa ovat analogisia. Efektiosa Soittimessa on neljä efektiä. Efektiasetukset tallennetaan jokaiseen muistipaikkaan. Arpeggio Tämä toiminto soittaa automaattisesti murtosointuja (arpeggio) alaspainettujen koskettimien mukaisesti. Arpeggio -asetukset tallentuvat jokaiseen muistipaikkaan. Pattern -sekvensseri Saat soitettua koskettimistolla patternien soidessa. Voit myös tehdä omia patterneja ja tallentaa niitä muistipaikkoihin. System (Järjestelmä) Tänne tallennetaan järjestelmäparametreja, jotka määrittävät kuinka JD-Xi toimii. Virta päälle/pois * Kun kytkennät on tehty, kytke virrat päälle alla kuvatussa järjestyksessä. Väärässä järjestyksessä kytkeminen saattaa aiheuttaa virhetoimintoja tai jopa laiterikkoja. * Käännä aina äänenvoimakkuudet nollaan ennen kytkentöjen tekemistä. Saatat kuulla jotain ääntä silloinkin, mutta se on normaalia. 1. Ennen virran kytkemistä JD-Xi:hin, ovatko: Kaiuttimet tai kuulokkeet kytketty asianmukaisesti? Oheislaitteiden virrat pois päältä? 2. Käännä [Master Volume] -säädin etupaneelista kokonaan vastapäivään. 3. Paina [POWER] -kytkin alas. * Laitteessa on suojapiiri. Virran kytkemisen jälkeen kuluu muutama sekunti ennenkuin soitin toimii normaalisti. 4. Kytke virrat muihin laitteisiin ja nosta äänenvoimakkuus sopivalle tasolle. Virta pois päältä 1. Ennen virtojen poiskytkemistä, onko: Äänenvoimakkuudet kytketyistä laitteista minimissään? Muokatut soundit ja patternit tallennettu? 2. Sammuta kaikki oheislaitteet. 3. Sammuta JD-Xi painamalla [POWER] -kytkimestä. 5

6 Soundin valinta (Program-muistipaikka) Päänäyttö Muistipaikan -numero Muistipaikka -pankki Tahti - isku A :Synth Lead01 Tempo Soundin numero: Soundin nimi (Tone) * Ne soundit, joiden tone-numero ei näy, ovat muokattuja. Jos haluat palata alkuperäiseen soundiin, pidä [Shift] alas painettuna ja paina [Enter]. Muistipaikan valinta 1. Valitse muistipaikka Program (Pattern) Value [-] [+] -näppäimillä. Saat vaihdettua pankkeja Value [-][+] -näppäimillä kun samalla pidät [Shift] alaspainettuna (preset-pankit A D, user -pankit E H). Soitettavan osan valinta Part Select -näppäimet [Digital Synth 1] -näppäin * Niin kauan kun pidät [Shift] alaspainettuna, muistipaikan (Program) nimi näkyy ylärivillä. Analog Synth -osa [Oscillator] -näppäin (aaltomuodon osoitin) Valitsee aaltomuodon, joka on Analog Synth -osan soundin perusta. Merkkivalo osoittaa valitun aaltomuodon. T (Saha-aaltomuoto), S (Kolmio-aaltomuoto), U (Kantti-aaltomuoto) [Sub OSC] -näppäin Kerrostaa lisäsoundin oskillaattorille. Saat valittua 1 oktaavi alapuolella (merkkivalo palaa) tai 2 oktaavia alapuolella (merkkivalo vilkkuu). Sub-oskillaattorissa on aina kanttiaalto. Pulssinleveys-säädin Jos Oscillator-aaltomuodoksi on asetettu U (Kanttiaalto), tällä säätimellä määritetään aallon ylemmän osan leveys (ts. pulssin leveys) prosentteina täydestä kierrosta. Arvon pienentäminen kaventaa pulssia, kunnes se on puhdas kantti (pulssin leveys = 50%). Suuremmat arvot leventävät pulssia ja soundi alkaa elää. Tone [-] [+] -näppäimet Valitse soundi. 1. Valitse Analog Synth Part Select -näppäimillä. 2. Valitse aaltomuoto [Oscillator] -näppäimellä. 3. Valitse soundi Tone [-] [+] -näppäimillä. [Digital Synth 2] -näppäin [Drums] -näppäin [Analog Synth] -näppäin 1. Paina soitettavan osan Part Select -näppäintä. Suosikkisoundien käyttö (Favorite) MEMO Et voi valita etkä soittaa useampaa osaa samanaikaisesti. Saat kuitenkin useamman osan soimaan samanaikaisesti kun äänität ne patterniin. Soundin valinta Digital Synth 1/2 -osa Category -pyörä (kategorian osoitin) Näin saat valittua kategorian, joka määrittää soundin perustyypin. Merkkivalo osoittaa valitun kategorian. Tone [-] [+] -näppäimet Valitse soundi. 1. Valitse Digital Synth 1/2 Part Select -näppäimillä. 2. Valitse haluamasi kategoria pyörittämällä Category-pyörää. * Vocoder/AutoPitch -valintaa voidaan käyttää vain yhdelle osalle. Et myöskään voi valita Analog Synth -osaa, jos Vocoder/ AutoPitch on käytössä. 3. Valitse soundi Tone [-] [+] -näppäimillä. Drums -osa Tone [-] [+] -näppäimet Valitse soundi (rumpusetti). 1. Valitse Drums Part Select -näppäimillä. 2. Valitse rumpusetti Tone [-] [+] -näppäimillä. Drums -osassa voit soittaa eri rumpusoundeja eri koskettimilla. Rumpusoundien nimet löytyvät koskettimien päältä; esim. BD1. [Favorite] -näppäin Käytä näitä näppäimiä suosikkisoundien (Program) kirjoitukseen ja lukemiseen. [01] [16] -näppäimet Valitse Favorite-ohjelma Suosikin valinta 1. Paina [Favorite] -näppäintä, sen merkkivalo syttyy. Numeronäppäimistä tulee Favorite -valintanäppäimiä. 2. Valitse suosikkisoundi painamalla yhtä näppäimistä [01] [16]. Jos painat näppäintä, jolle ei ole kirjoitettu suosikkia, näytössä näkyy Not Registered! (Ei rekisteröity) Suosikin kirjoittaminen/rekisteröinti 1. Valitse program -muistipaikka, jonka haluat suosikkivalintoihin. 2. Pidä [Favorite] alas painettuna ja paina sitä [01] [16] -näppäintä, jolle haluat kirjoittaa valitun programin. Valinta kirjoitetaan ko. näppäimelle. HUOM Jos olet muokannut soundia, kirjoita se ensin muistiin ja sitten vasta suosikkeihin. Suosikin poistaminen 1. Kun [Favorite] -näppäin on päällä (merkkivalo palaa), pidä [Erase] -näppäintä alaspainettuna ja paina poistettavan suosikin [01] [16] -näppäintä. 6

7 JD-Xi:n käyttö Arpeggioiden soittaminen Paina ARPEGGIO [ON], merkkivalo syttyy; arpeggio -toiminto kytkeytyy päälle. Arpeggio on soittotekniikka, jossa soinnun sävelet soitetaan peräkkäin. ARPEGGIO [ON] -näppäin Kytkee arpeggio-toiminnon päälle/pois. ARPEGGIO [Key Hold] -näppäin Arpeggio saadaan jäämään soimaan vaikka sormet irrotetaan koskettimilta. 1. Paina ARPEGGIO [ON] niin, että merkkivalo syttyy. 2. Paina soinnun koskettimet alas. Arpeggio alkaa soida. Arpeggio-tyylin valitseminen 1. Pidä [Shift] alas painettuna ja paina ARPEGGIO [ON]. 2. Valitse Cursor [K] [J] -näppäimillä (Arpeggio Style). 3. Valitse arpeggiotyyli Value [-] [+] -näppäimillä. 4. Kun asetukset on tehty, painele [Exit] kunnes olet takaisin päänäytössä. Tempon muuttaminen 1. Käännä tempo-säädintä. Voit asettaa tempon myös naputtamalla neljäsosia halutussa tempossa [Tap] -näppäimellä vähintään kolme kertaa. MEMO 55 Jokaisella Program-muistipaikalla on oma temponsa. MEMO Kun arpeggio ei ole päällä, Key Hold kytkeytyy päälle painaessasi ARPEGGIO [Key Hold] -näppäintä. Saat painettua soinnun äänet alas ja irrotettua sormet koskettimilta, arpeggio jatkaa soimistaan aivan kuin painaisit kaikupedaalia. Arpeggion muokkaaminen 1. Pidä [Shift] alas painettuna ja paina ARPEGGIO [ON]. <ARPEGGIO> 001 Basic 1 (a) MEMO Tämä näyttö näkyy myös silloin, kun painat [Menu/Write] -näppäintä ja valitset Arpeggio Edit. 2. Siirrä kursori Cursor [K] [J] -näppäimillä muokattavan parametrin kohdalle. 3. Aseta haluttu arvo Value [-] [+] -näppäimillä. 4. Kun asetukset on tehty, painele [Exit] kunnes olet takaisin päänäytössä. Tallentaminen Muokkaamasi soundi muuttuu kun käännät säädintä tai valitset toisen muistipaikan ja häviää, jos JD-Xi:n virta katkaistaan. Kun olet tehnyt soundin, josta pidät, tallenna se program-muistipaikkaan WRITE-toiminnolla (kts. s. 10) Hold -toiminto 1. Paina ARPEGGIO [Key Hold]. Hold-toiminto on päällä. Jos soitat eri soinnun kun hold on päällä, myös arpeggio muuttuu. Pitch Bend ja vibraatto [Pitch] -rulla Muuttaa sävelkorkeutta. Sävelkorkeus laskee kun käännät rullaa itseesi päin. Poispäin työntämällä saat vireen nousemaan. Kun päästät irti rullasta, se palaa keskelle. [Mod] -rulla Saat aikaan vibraattoa. Kun rulla on täysin sinuun päin, efektiä ei ole. Kun työnnät sitä poispäin. efekti voimistuu Pyörä ei palaudu, kun irrotat otteesi. Soittoalueen muuttaminen oktaaveittain OCTAVE [Down] [Up] -näppäimet Saat siirrettyä koskettimiston soittoaluetta oktaaveittain ylös (UP) tai alas (Down) (maksimissaan ±3 oktaavia). Kun oktaavialaa on siirretty, OCTAVE [Down][Up] -näppäinten merkkivalot palavat. Saat palautettua perusasetuksen painamalla OCTAVE [Down][Up] -näppäimet alas samanaikaisesti. * OCTAVE [Down][Up] -näppäimet eivät vaikuta Drums -osaan. MEMO Oktaaviasetukset voidaan tehdä joka osalle erikseen, ne tallentuvat muistipaikkaan. 7

8 Mikrofonin käyttö * Jos käytät jonkin toisen valmistajan mikkiä, aseta SYSTEM -parametri "Mic Sel" asentoon 入 力 Other. 端 子 の 場 合 * Tässä laitteessa TIP: on HOT XLR -tuloliitin. Vieressä RING: näkyy COLD SLEEVE: GND tämän liitännän kytkentä. * Saat vältettyä mikrofonien kiertohäiriötä näin: Käännä mikrofonia. 2: HOT Aseta mikit kauemmaksi kaiuttimista. Pienennä äänenvoimakkuutta. 3: GND 1: GND 1. Kytke soittimen mukana tullut mikrofoni MIC -liittimeen. Säädä suunta ja kulma kytkemisen jälkeen. Voit käyttää myös muita mikrofoneja tai INPUT -liittimeen kytkettyä laitetta. Jos INPUT -liittimeen on kytketty laite, MIC-liitin ei toimi. Jos sekä MIC -että INPUT -liittimiin on kytketty laitteita, INPUT -liittimelle annetaan etusija eli MIC -liitin ei ole käytössä. Jos haluat käyttää mikkiä, irrota INPUT -liittimeen kytketty kaapeli (laite). 4. Kun asetukset on tehty, painele [Exit] kunnes olet takaisin päänäytössä. 出 力 端 子 の 場 合 Vocoder- ja AutoPitch -asetukset tallennetaan erikseen jokaiseen muistipaikkaan. 1: GND 2: HOT Huomioi kun käytät Vocoderia ja AutoPitchiä 3: GND Vocoder ja AutoPitch voivat olla vain yhdessä Digital Synth -osassa. Jos Vocoder tai AutoPitch ovat valittuna, Analog Synth -osa ei tuota ääntä. Efekti saattaa toimia odottamattomasti jos käytät muuta kuin ihmisääntä tai jos käytät soitinta äänekkäässä ympäristössä. Auto Note Auto Note on toiminto, joka lukee äänesi virettä ja soittaa ko. sävelen. Voit siis laulamalla soittaa soundeja aivan kuin koskettimistolla. 1. Paina [Auto Note], näppäimen merkkivalo syttyy. 2. Laula mikrofoniin; kuulet äänen vaikka et soitakaan koskettimistoa. Asetukset 2. Valitse kursorinäppäimillä [K] [J] SYSTEM ja paina [Enter]. 3. Valitse parametri kursorinäppäimillä [K] [J] ja muuta arvo halutuksi Value [-] [+] -näppäimillä. Valikko [Shift] + Cursor [K] [J] INPUT Parametri Cursor [K] [J] Level (Tuloherkkyys) Mic Sel (Mikkivalinta) NS SW NS Threshold NS Release Arvo Value [-] [+] (herkkyys tuloille MIC ja INPUT) Attached (kun käytät mukana tullutta mikkiä), Other (kun käytät muuta dynaamista mikkiä) OFF, ON (kytkee kohinanvaimennuksen päälle/pois) (vaimentaa häiriöitä soiton taukojen aikana) (taso, jolla kohinanvaimennus alkaa) (aika kohinanvaimennuksen alusta siihen kun äänenvoimakkuus on 0) 4. Kun asetukset on tehty, painele [Exit] kunnes olet takaisin päänäytössä. Asetukset tallennetaan automaattisesti. Vocoder/Auto Pitch Vocoder lisää efektinsä ihmisääneen. Kun syötät äänesi vocoderiin, saat siitä robottimaisen. Saat lisättyä melodian tai sointuja soittamalla koskettimistoa. AutoPitch korjaa virettä. Äärimmillään vietynä efekti tekee ihmisäänestä mekaanisen kuuloisen. 1. Valitse kategoriapyörällä Vocoder/AutoPitch. 2. Valitse soundi Tone [-] [+] -näppäimillä. 3. Laula mikkiin ja soita koskettimistolla. Jos valitsit AutoPitch -soundin, koskettimistoa ei tarvitse soittaa. Asetukset 2. Valitse Vocoder Edit tai AutoPitch Edit [K] [J] kursorinäppäimillä ja paina [Enter]. 3. Valitse parametri [K] [J] kursorinäppäimillä ja muuta sen arvoa Value [-] [+] -näppäimillä. Ulkoisen laitteen käyttäminen mikrofonin sijaan Voit kytkeä kitaran tai audiosoittimen takapaneelin INPUT (MONO) -liittimeen ja käyttää sitä vocoderin tai Auto Note -toiminnon kanssa mikrofonin sijaan. 1. Kytke laite takapaneelin INPUT -liittimeen. Kun takapaneelin INPUT (MONO) -liittimeen on kytketty laite, etupaneelin mikkitulo ei toimi. 2. Aseta LINE/GUITAR -valintakytkin kytketyn laitteen vaatimaan asentoon. Valitse GUITAR -asento jos kytket kitaran ja LINE, kun kytket kosketin- tai audiosoittimen. 3. Säädä tuloherkkyyttä ohjeen Mikrofonin käyttö kohtien 2 5 mukaan. HUOM Vocoder, AutoPitch ja Auto Note -toiminnot on optimoitu laululle. Soundi voi yllättää, kun käytät kitaraa tai audiosoitinta äänilähteenä. Efekti saattaa toimia odottamattomasti, jos käytät muuta kuin ihmisääntä tai jos käytät soitinta äänekkäässä ympäristössä.. Parametriopas (englanniksi)(pdf) 1. Syötä selaimesi osoiteriville URL : 2. Valitse nimeksi JD-Xi. 8

9 Soundin muokkaaminen Kirkkauden ja paksuuden säätäminen (FILTER) FILTER -osassa on parametrejä, jotka määrittävät soundin luonteen ja ominaisuudet. [Cutoff] -säädin (Cutoff -merkkivalo) Säädin määrittää suotimen leikkaustaajuuden (filter cutoff frequency). Merkkivalo ilmaisee valitun suotimen. [Type] -näppäin Suotimen tyypin valintakytkin (Analog Synth-osalle vain LPF on käytettävissä). [Resonance] -säädin Resonance korostaa suotimen leikkaustaajuutta ja sen lähitaajuuksia. Digital Synth/Drums -osat Voit käyttää Digital LPF (Low Pass Filter - alipäästösuodin), HPF (High Pass Filter - ylipäästösuodin), BPF (Band Pass Filter - kaistanpäästösuodin) tai PKG (Peaking Filter - korostava suodin) -suotimia. Analog LPF ei ole käytettävissä. Voit muuttaa suotimen jyrkkyyttä. LPF HPF BPF PKG Resonance Verhokäyrä (Envelope) Äänenvoimakkuus A: Nousuaika (Attack time) D: Laskuaika (Decay time) S: Sointiaika (Sustain time) R: Vapautusaika (Release time) Kosketin alas S A D R Kosketin ylös Ääni loppuu Aika Aika koskettimen alas painamisesta täyteen äänenvoimakkuuteen Aika, jona äänenvoimakkuus laskee sointitasolle. Äänenvoimakkuustaso, jolla ääni soi niin kauan kuin pidät kosketinta alas painettuna. Aika, jonka ääni soi koskettimen noustua ylös. [Envelope] -säädin säätää käytännössä kaikkia A/D/S/R -parametrejä yhdellä kertaa. Drums -osassa envelopea voi muokata erikseen jokaiselle instrumentille (koskettimelle). Jos haluat muokta A/D/S/R:n komponentteja erikseen, siirry Tone Edit -tilaan ja tee asetukset ([Menu/Write] -näppäin0 valitse Tone Edit ). Taajuus Leikkausalue Analog Synth -osa Vain Analog LPF on käytettävissä. Soundin moduloiminen (LFO) Analog LPF Taajuus Resonance Leikkausalue * Koska Analog LPF käyttää analogipiiriä, lämpötila ja virtalähteen kunto saattavat vaikuttaa sen toimintaan. Äänenvoimakkuuden ja verhokäyrien säädöt (AMP/ENV) AMP -osassa on äänenvoimakkuuteen vaikuttavia parametrejä. Verhokäyrä so. envelope on äänenvoimakkuuden vaihteluiden hahmo, joka alkaa siitä kun ääni syttyy jatkuen äänen sammumiseen. Kosketinsoittimessa envelope määrittää äänenvoimakkuuden vaihtelut koskettimen alas painalluksesta koskettimen vapautuksen jälkeiseen sointiin. [Level] -säädin Määrittää äänenvoimakkuuden. [Envelope] -säädin Säätimen vasemmalle kääntäminen tuottaa lyhyemmän äänen, jossa on voimakkaampi iskuääni (atakki); myötäpäivään kääntämällä äänestä saadaan pehmeämmin syttyvä ja pidempään soiva versio. LFO eli Low-Frequency Oscillator (matalataajuusoskillaattori) tuottaa erilaisia hitaita aaltomuotoja kuten sini, kolmio, kantti sekä saha. Kun LFO:lla moduloidaan eri audiosignaalin osia, saadaan aikaan mm. vibraattoa tai tremoloa. Aaltomuodon valintakytkin Valitsee LFO:n aaltomuodon. Valitun aaltomuodon merkkivalo palaa. S (Kolmio), R (Sini), T (Saha), U (Kantti), W (Sample and Hold), RND (Satunnainen) [Rate] -säädin Määrittää LFO:n nopeuden. [Depth] -säädin Määrittää LFO:n määrän ts. syvyyden. [Destination] -kytkin Määrittää, mihin LFO vaikuttaa. Valitun määränpään merkkivalo palaa. Määränpää Pitch Filter Amp HUOM Selite LFO ei vaikuta Drums -osaan. LFO vaikuttaa vireeseen = vibraatto. LFO vaikuttaa suotimeen = wah -efekti. LFO vaikuttaa vahvistimeen = tremolo. 9

10 Lisää voimaa ja tilaa (EFFECTS) Effects -osalla saat muokattua tai parannettua soundia eri tavoin. Saat esimerkiksi lisättyä kaikua tai viivettä sointiin. [Effects ON/OFF] -näppäin Saat määritettyä eri osissa käytetyt efektit. Yhdistelmä muuttuu joka kerran painaessasi [Effects ON/OFF] -näppäintä. Jokaisen säätimen vasemmassa yläkulmassa oleva merkkivalo syttyy näyttäen käytettävät efektit. Audio kulkee järjestyksessä Effect 1 0 Effect 2 0 Delay 0 Reverb ja vain päälle kytketyt efektit vaikuttavat. Effect 1 Distortion Fuzz Compressor Bit Crusher Effect 2 Flanger Phaser Ring Mod Slicer [Effect 1/2] -säädin Säätää efektin määrää (syvyyttä). Effect 1/2 [Type] -näppäin Valitsee efektin tyypin. Effect 1 Effect 2 [Delay] -säädin Viiveen määrän säätö. [Reverb] -säädin Kaiun syvyyden säätö. Delay Delay Reverb Reverb Distortion, Fuzz, Compressor, Bit Crusher. (Särö 1, särö 2, kompressori, bittivähennys) Flanger, Phaser, Ring Mod, Slicer. (Flangeri, phaseri, kehämodulaattori, viipaloija) Efektiasetukset tallennetaan erikseen joka program-muistipaikkaan. Program-muistien ja efektiasetusten muokkaaminen 2. Valitse kursorinäppäimillä [K] [J] Program Edit, Tone Edit, tai Effects Edit, paina sitten [Enter]. Ko. muokkausikkuna aukeaa. 3. Valitse kursorinäppäimillä [K] [J] muokattava parametri ja muuta arvoa Value [-] [+] -näppäimillä. 4. Kun asetukset on tehty, painele [Exit] kunnes olet takaisin päänäytössä. Soundin tallentaminen (Program) (WRITE) Muokkaamasi soundi muuttuu, kun käännät säädintä tai valitset toisen muistipaikan ja häviää, jos JD-Xi:n virta katkaistaan. Kun olet tehnyt soundin, josta pidät, tallenna se seuraavalla tavalla. 1. Pidä [Shift] alas painettuna ja paina [Menu/Write]. Nimeämisikkuna aukeaa. Name: [Ent] Init Program 2. Siirrä kursoria kursorinäppäimillä [K] [J] ja valitse merkit Value [-] [+] -näppäimillä. 3. Kun nimi on valmis, paina [Enter]. 4. Valitse tallennuspaikka Program (Pattern) Value [-] [+] -näppäimillä. * Jos valitset muistipaikan, johon on jo aiemmin tallennettu, ohjelman nimi näkyy alarivillä. Jos kirjoitat tähän paikkaan, aiemmin tallennettu ohjelma pyyhkiytyy. 5. Paina [Enter]. Varmistusviesti näkyy. 6. Paina [Enter]. Näytössä näkyy Complete! ja tieto tallennetaan. Jos haluat perua, paina [Exit]. * ÄLÄ KOSKAAN kytke virtaa pois päältä kun olet tallentamassa asetuksia. 10

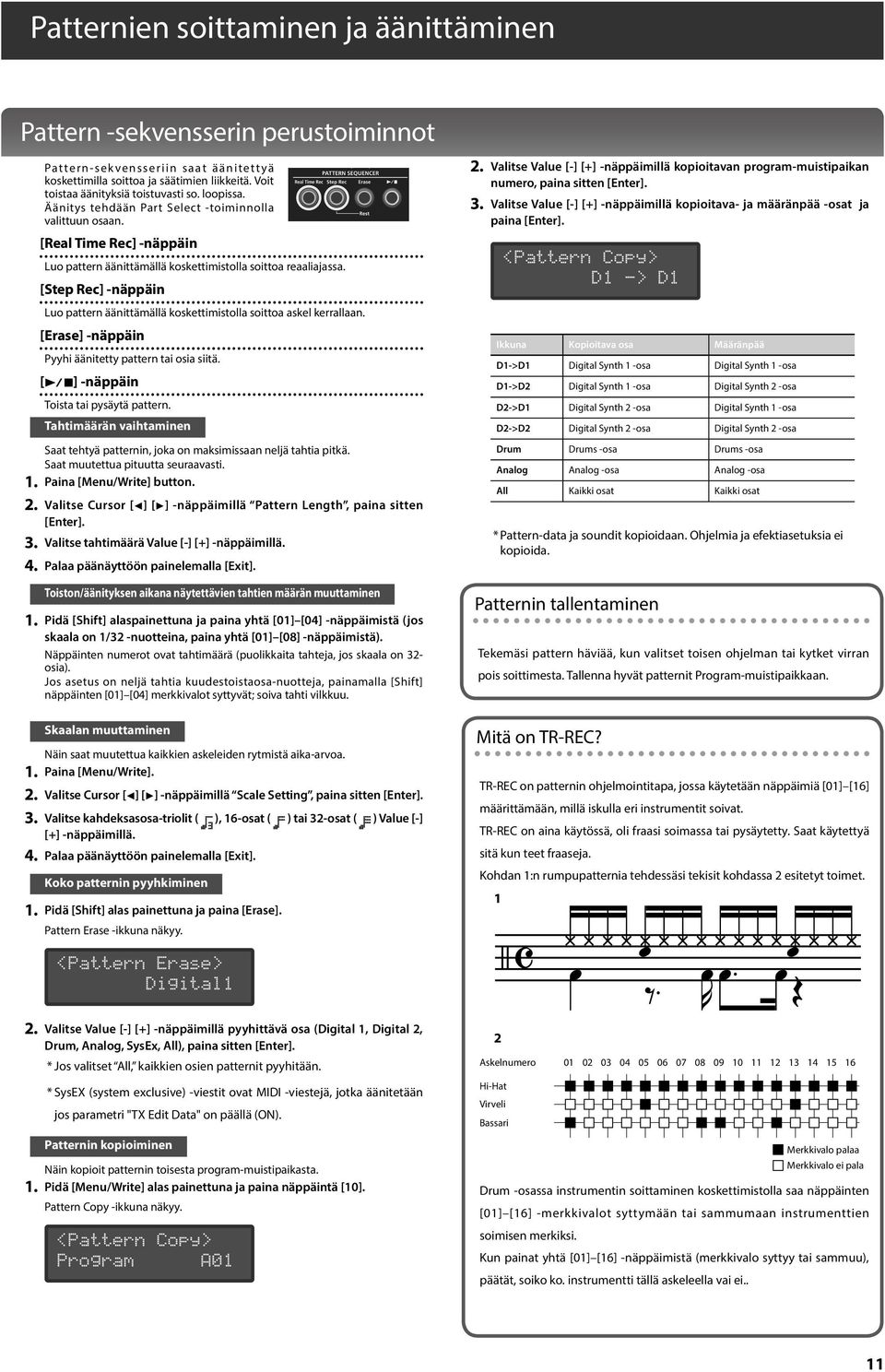

11 Patternien soittaminen ja äänittäminen Pattern -sekvensserin perustoiminnot Pattern-sekvensseriin saat äänitettyä koskettimilla soittoa ja säätimien liikkeitä. Voit toistaa äänityksiä toistuvasti so. loopissa. Äänitys tehdään Part Select -toiminnolla valittuun osaan. [Real Time Rec] -näppäin Luo pattern äänittämällä koskettimistolla soittoa reaaliajassa. [Step Rec] -näppäin Luo pattern äänittämällä koskettimistolla soittoa askel kerrallaan. [Erase] -näppäin Pyyhi äänitetty pattern tai osia siitä. [s] -näppäin Toista tai pysäytä pattern. Tahtimäärän vaihtaminen Saat tehtyä patternin, joka on maksimissaan neljä tahtia pitkä. Saat muutettua pituutta seuraavasti. 1. Paina [Menu/Write] button. 2. Valitse Cursor [K] [J] -näppäimillä Pattern Length, paina sitten [Enter]. 3. Valitse tahtimäärä Value [-] [+] -näppäimillä. 4. Palaa päänäyttöön painelemalla [Exit]. Toiston/äänityksen aikana näytettävien tahtien määrän muuttaminen 1. Pidä [Shift] alaspainettuna ja paina yhtä [01] [04] -näppäimistä (jos skaala on 1/32 -nuotteina, paina yhtä [01] [08] -näppäimistä). Näppäinten numerot ovat tahtimäärä (puolikkaita tahteja, jos skaala on 32- osia). Jos asetus on neljä tahtia kuudestoistaosa-nuotteja, painamalla [Shift] näppäinten [01] [04] merkkivalot syttyvät; soiva tahti vilkkuu. 2. Valitse Value [-] [+] -näppäimillä kopioitavan program-muistipaikan numero, paina sitten [Enter]. 3. Valitse Value [-] [+] -näppäimillä kopioitava- ja määränpää -osat ja paina [Enter]. <Pattern Copy> D1 -> D1 Ikkuna Kopioitava osa Määränpää D1->D1 Digital Synth 1 -osa Digital Synth 1 -osa D1->D2 Digital Synth 1 -osa Digital Synth 2 -osa D2->D1 Digital Synth 2 -osa Digital Synth 1 -osa D2->D2 Digital Synth 2 -osa Digital Synth 2 -osa Drum Drums -osa Drums -osa Analog Analog -osa Analog -osa All Kaikki osat Kaikki osat * Pattern-data ja soundit kopioidaan. Ohjelmia ja efektiasetuksia ei kopioida. Patternin tallentaminen Tekemäsi pattern häviää, kun valitset toisen ohjelman tai kytket virran pois soittimesta. Tallenna hyvät patternit Program-muistipaikkaan. Skaalan muuttaminen Näin saat muutettua kaikkien askeleiden rytmistä aika-arvoa. 2. Valitse Cursor [K] [J] -näppäimillä Scale Setting, paina sitten [Enter]. 3. Valitse kahdeksasosa-triolit ( ), 16-osat ( ) tai 32-osat ( ) Value [-] [+] -näppäimillä. 4. Palaa päänäyttöön painelemalla [Exit]. Koko patternin pyyhkiminen 1. Pidä [Shift] alas painettuna ja paina [Erase]. Pattern Erase -ikkuna näkyy. Mitä on TR-REC? TR-REC on patternin ohjelmointitapa, jossa käytetään näppäimiä [01] [16] määrittämään, millä iskulla eri instrumentit soivat. TR-REC on aina käytössä, oli fraasi soimassa tai pysäytetty. Saat käytettyä sitä kun teet fraaseja. Kohdan 1:n rumpupatternia tehdessäsi tekisit kohdassa 2 esitetyt toimet. 1 <Pattern Erase> Digital1 2. Valitse Value [-] [+] -näppäimillä pyyhittävä osa (Digital 1, Digital 2, Drum, Analog, SysEx, All), paina sitten [Enter]. * Jos valitset All, kaikkien osien patternit pyyhitään. * SysEX (system exclusive) -viestit ovat MIDI -viestejä, jotka äänitetään jos parametri "TX Edit Data" on päällä (ON). 2 Askelnumero Hi-Hat Virveli Bassari Patternin kopioiminen Näin kopioit patternin toisesta program-muistipaikasta. 1. Pidä [Menu/Write] alas painettuna ja paina näppäintä [10]. Pattern Copy -ikkuna näkyy. <Pattern Copy> Program A01 Merkkivalo palaa Merkkivalo ei pala Drum -osassa instrumentin soittaminen koskettimistolla saa näppäinten [01] [16] -merkkivalot syttymään tai sammumaan instrumenttien soimisen merkiksi. Kun painat yhtä [01] [16] -näppäimistä (merkkivalo syttyy tai sammuu), päätät, soiko ko. instrumentti tällä askeleella vai ei.. 11

12 TR-REC [01] [16] -näppäimet 3. Soita pattern painamalla [s]. Voit muuttaa [01] [16] -näppäinten päällä/pois-tilaa myös toiston aikana. Kun teet patternin, jonka haluat säilyttää, kirjoita se Program-muistipaikkaan. Näin saat instrumentin soimaan valituilla askelilla. 1. Valitse äänitettävä osa Part Select -näppäimellä. Kun Drums -osa on valittuna, saat valittua äänitettävän instrumentin painamalla koskettimistolta sitä kosketinta, jolla haluttu instrumentti on. Jokaisella Drums -osan instrumentilla (bassari, virveli, hihat jne), on oma raitansa. 2. Paina niitä askelien [01] [16] -näppäimiä, joilla haluat valitun instrumentin soivan. Askeleen merkkivalo syttyy. Poista askel soimasta painamalla näppäintä [01] [16] niin, että sen merkkivalo sammuu. Halutun osan mykistäminen (Part Mute) Saat mykistettyä valitun osan patternin soidessa. 1. Pidä [Shift] alas painettuna ja paina ko. osan Part Select -näppäintä. Valittu osa mykistetään. Voit mykistää useampia osia halutessasi. Pääset alkuperäiseen tilaan pitämällä uudemman kerran [Shift] alas painettuna ja painamalla Part Select -näppäintä/näppäimiä. Reaaliaikainen äänittäminen Saat tehtyä patternin myös äänittämällä koskettimistolla soittoa reaaliajassa. Soitto äänitetään valittuun patterniin mukaan. 1. Valitse äänitettävä osa painamalla Part Select -näppäintä. 2. Paina [Real Time Rec] -näppäintä. 3. Aloita äänitys painamalla [s]. Voit aloittaa äänityksen myös toiston aikana painamalla [Real Time Rec] -näppäintä. 4. Soita koskettimistoa. Jos Drums -osa on valittuna, näet instrumenttien nimet kirjoitettuina koskettimien yläpuolelle. Saat äänitettyä myös sointuja. Säädinten ja pyörien liikkeet äänittyvät myös. 5. Lopeta äänittäminen painamalla [Real Time Rec] -näppäintä. Metronomi-asetukset 2. Valitse SYSTEM, paina sitten [Enter]. 3. Valitse Click -parametri ja muuta asetusta Value [-] [+] -näppäimillä. 4. Palaa päänäyttöön painelemalla [Exit] -näppäintä muutaman kerran. Muokatut parametrit tallennetaan, kun poistut system setting -ikkunasta. Fraasin tai rumpupatternin osan pyyhkiminen Toiston/äänityksen aikana saat [Erase] -näppäintä alas painamalla pyyhittyä valitun osan (Drums -osan ollessa kyseessä, viimeksi painetulla koskettimella olevan instrumentin) näppäimen painamisen ajalta. Askelittain äänitys (Step Recording) Näin saat tehtyä patternin soittamalla koskettimistoa yksi askel kerrallaan. Uudet soitot lisätään soivaan patterniin. [01] [16] -näppäimet Äänitettävän osan merkkivalo vilkkuu. 1. Valitse äänitettävä osa Part Select -näppäimillä. 2. Paina [Step Rec] -näppäintä. [01] -näppäimen merkkivalo vilkkuu. Seuraava ikkuna näkyy äänityksen ajan. Step Rec Velocity:Real Saat valittua parametrin Cursor [K] [J] -näppäimillä ja muutettua arvoa Value [-] [+] -näppäimellä. Parametri Cursor [K] [J] Velocity (Soittodynamiikka) Arvo Value [-] [+] Real (Soitettu dynamiikka), (kiinteät dynamiikat) 3. Soita sävel koskettimistolla. Soitettu sävel äänitetään askeleelle 1. Aktiivinen paikka siirtyy askeleelle 2, [02] -näppäimen merkkivalo vilkkuu. Saat äänitettyä soinnun valitsemalla useampia säveliä. 4. Toista kohtaa 3 kunnes pattern on valmis. MEMO 55 Askeleella olevan tiedon saa pyyhittyä (tai asetettua sille tauon) -> paina [Erase]. 55 Saat sidottua sävelet painamalla ARPEGGIO [Key Hold] -näppäintä. 55 Saat muutettua äänitettävää askelta painamalla haluttua näppäintä [01] [16]. 55 Saat vaihdettua tahteja pitämällä [Shift] alas painettuna ja painamalla [01] [04] -näppäimiä (Jos skaala on 1/32-nuotteja, paina yhtä näppäimistä [01] [08]). 5. Lopeta äänitys painamalla [Step Rec]. Gate Time (Sävelen kesto) 1 100% 12

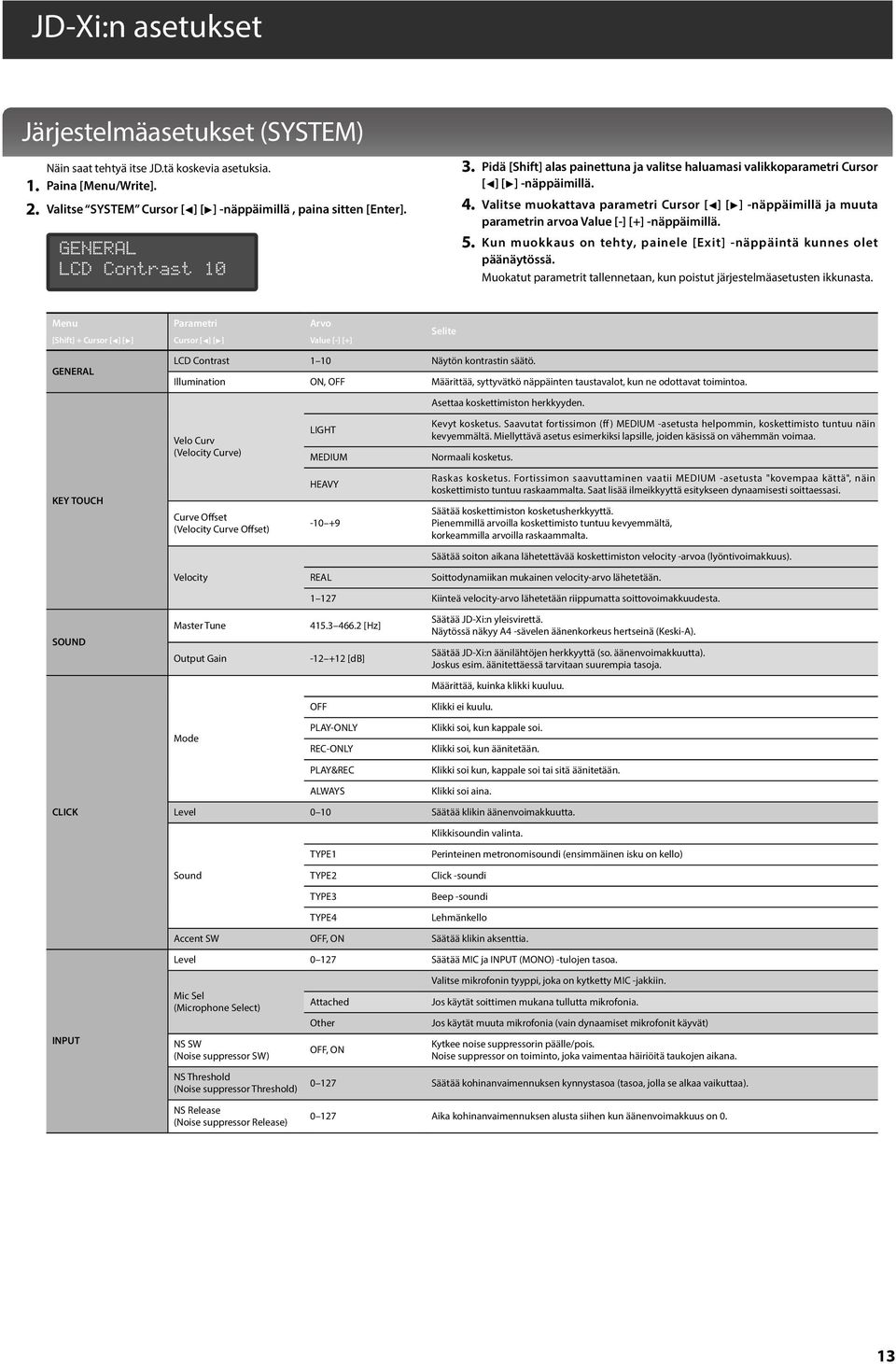

13 JD-Xi:n asetukset Järjestelmäasetukset (SYSTEM) Näin saat tehtyä itse JD.tä koskevia asetuksia. 2. Valitse SYSTEM Cursor [K] [J] -näppäimillä, paina sitten [Enter]. GENERAL LCD Contrast Pidä [Shift] alas painettuna ja valitse haluamasi valikkoparametri Cursor [K] [J] -näppäimillä. 4. Valitse muokattava parametri Cursor [K] [J] -näppäimillä ja muuta parametrin arvoa Value [-] [+] -näppäimillä. 5. Kun muokkaus on tehty, painele [Exit] -näppäintä kunnes olet päänäytössä. Muokatut parametrit tallennetaan, kun poistut järjestelmäasetusten ikkunasta. Menu [Shi ft] + Cursor [K] [J] Parametri Cursor [K] [J] Arvo Value [-] [+] Selite GENERAL KEY TOUCH SOUND CLICK INPUT LCD Contrast 1 10 Näytön kontrastin säätö. Illumination ON, OFF Määrittää, syttyvätkö näppäinten taustavalot, kun ne odottavat toimintoa. Velo Curv (Velocity Curve) Curve Offset (Velocity Curve Offset) Velocity Master Tune Output Gain Mode LIGHT MEDIUM HEAVY REAL Asettaa koskettimiston herkkyyden. Kevyt kosketus. Saavutat fortissimon (ff) MEDIUM -asetusta helpommin, koskettimisto tuntuu näin kevyemmältä. Miellyttävä asetus esimerkiksi lapsille, joiden käsissä on vähemmän voimaa. Normaali kosketus. Raskas kosketus. Fortissimon saavuttaminen vaatii MEDIUM -asetusta "kovempaa kättä", näin koskettimisto tuntuu raskaammalta. Saat lisää ilmeikkyyttä esitykseen dynaamisesti soittaessasi. Säätää koskettimiston kosketusherkkyyttä. Pienemmillä arvoilla koskettimisto tuntuu kevyemmältä, korkeammilla arvoilla raskaammalta. Säätää soiton aikana lähetettävää koskettimiston velocity -arvoa (lyöntivoimakkuus). Soittodynamiikan mukainen velocity-arvo lähetetään Kiinteä velocity-arvo lähetetään riippumatta soittovoimakkuudesta [Hz] [db] OFF PLAY-ONLY REC-ONLY PLAY&REC ALWAYS Säätää JD-Xi:n yleisvirettä. Näytössä näkyy A4 -sävelen äänenkorkeus hertseinä (Keski-A). Säätää JD-Xi:n äänilähtöjen herkkyyttä (so. äänenvoimakkuutta). Joskus esim. äänitettäessä tarvitaan suurempia tasoja. Määrittää, kuinka klikki kuuluu. Klikki ei kuulu. Klikki soi, kun kappale soi. Klikki soi, kun äänitetään. Klikki soi kun, kappale soi tai sitä äänitetään. Klikki soi aina. Level 0 10 Säätää klikin äänenvoimakkuutta. Sound TYPE1 TYPE2 TYPE3 TYPE4 Klikkisoundin valinta. Perinteinen metronomisoundi (ensimmäinen isku on kello) Click -soundi Beep -soundi Lehmänkello Accent SW OFF, ON Säätää klikin aksenttia. Level Säätää MIC ja INPUT (MONO) -tulojen tasoa. Mic Sel (Microphone Select) NS SW (Noise suppressor SW) NS Threshold (Noise suppressor Threshold) NS Release (Noise suppressor Release) Attached Other OFF, ON Valitse mikrofonin tyyppi, joka on kytketty MIC -jakkiin. Jos käytät soittimen mukana tullutta mikrofonia. Jos käytät muuta mikrofonia (vain dynaamiset mikrofonit käyvät) Kytkee noise suppressorin päälle/pois. Noise suppressor on toiminto, joka vaimentaa häiriöitä taukojen aikana Säätää kohinanvaimennuksen kynnystasoa (tasoa, jolla se alkaa vaikuttaa) Aika kohinanvaimennuksen alusta siihen kun äänenvoimakkuus on 0. 13

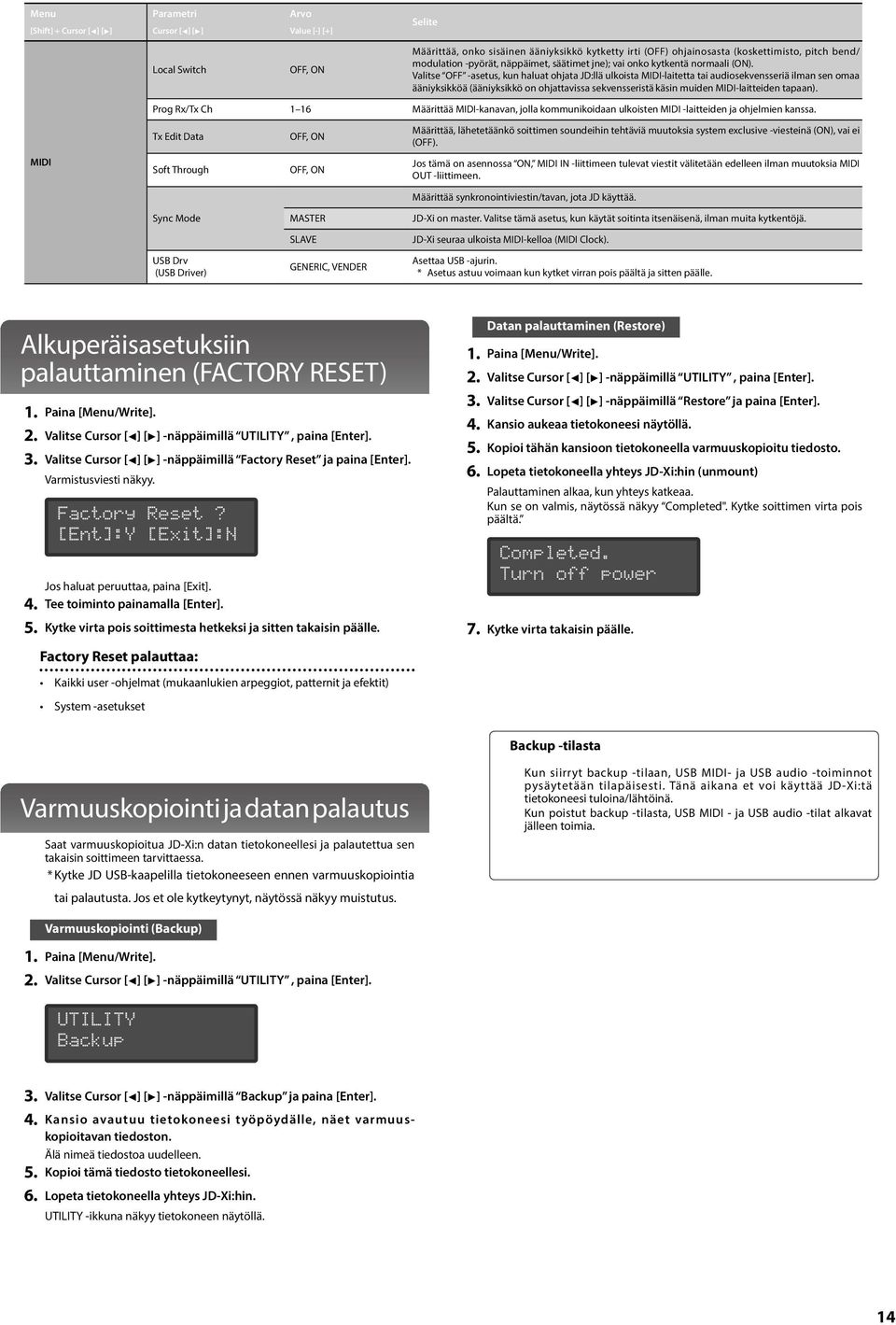

14 Menu [Shi ft] + Cursor [K] [J] Parametri Cursor [K] [J] Arvo Value [-] [+] Selite Local Switch OFF, ON Määrittää, onko sisäinen ääniyksikkö kytketty irti (OFF) ohjainosasta (koskettimisto, pitch bend/ modulation -pyörät, näppäimet, säätimet jne); vai onko kytkentä normaali (ON). Valitse OFF -asetus, kun haluat ohjata JD:llä ulkoista MIDI-laitetta tai audiosekvensseriä ilman sen omaa ääniyksikköä (ääniyksikkö on ohjattavissa sekvensseristä käsin muiden MIDI-laitteiden tapaan). Prog Rx/Tx Ch 1 16 Määrittää MIDI-kanavan, jolla kommunikoidaan ulkoisten MIDI -laitteiden ja ohjelmien kanssa. Tx Edit Data OFF, ON Määrittää, lähetetäänkö soittimen soundeihin tehtäviä muutoksia system exclusive -viesteinä (ON), vai ei (OFF). MIDI Soft Through OFF, ON Jos tämä on asennossa ON, MIDI IN -liittimeen tulevat viestit välitetään edelleen ilman muutoksia MIDI OUT -liittimeen. Määrittää synkronointiviestin/tavan, jota JD käyttää. Sync Mode MASTER JD-Xi on master. Valitse tämä asetus, kun käytät soitinta itsenäisenä, ilman muita kytkentöjä. SLAVE JD-Xi seuraa ulkoista MIDI-kelloa (MIDI Clock). USB Drv (USB Driver) GENERIC, VENDER Asettaa USB -ajurin. ** Asetus astuu voimaan kun kytket virran pois päältä ja sitten päälle. Alkuperäisasetuksiin palauttaminen (FACTORY RESET) 2. Valitse Cursor [K] [J] -näppäimillä UTILITY, paina [Enter]. 3. Valitse Cursor [K] [J] -näppäimillä Factory Reset ja paina [Enter]. Varmistusviesti näkyy. Factory Reset? [Ent]:Y [Exit]:N Jos haluat peruuttaa, paina [Exit]. 4. Tee toiminto painamalla [Enter]. 5. Kytke virta pois soittimesta hetkeksi ja sitten takaisin päälle. Datan palauttaminen (Restore) 2. Valitse Cursor [K] [J] -näppäimillä UTILITY, paina [Enter]. 3. Valitse Cursor [K] [J] -näppäimillä Restore ja paina [Enter]. 4. Kansio aukeaa tietokoneesi näytöllä. 5. Kopioi tähän kansioon tietokoneella varmuuskopioitu tiedosto. 6. Lopeta tietokoneella yhteys JD-Xi:hin (unmount) Palauttaminen alkaa, kun yhteys katkeaa. Kun se on valmis, näytössä näkyy Completed". Kytke soittimen virta pois päältä. Completed. Turn off power 7. Kytke virta takaisin päälle. Factory Reset palauttaa: Kaikki user -ohjelmat (mukaanlukien arpeggiot, patternit ja efektit) System -asetukset Backup -tilasta Varmuuskopiointi ja datan palautus Saat varmuuskopioitua JD-Xi:n datan tietokoneellesi ja palautettua sen takaisin soittimeen tarvittaessa. * Kytke JD USB-kaapelilla tietokoneeseen ennen varmuuskopiointia tai palautusta. Jos et ole kytkeytynyt, näytössä näkyy muistutus. Kun siirryt backup -tilaan, USB MIDI- ja USB audio -toiminnot pysäytetään tilapäisesti. Tänä aikana et voi käyttää JD-Xi:tä tietokoneesi tuloina/lähtöinä. Kun poistut backup -tilasta, USB MIDI - ja USB audio -tilat alkavat jälleen toimia. Varmuuskopiointi (Backup) 2. Valitse Cursor [K] [J] -näppäimillä UTILITY, paina [Enter]. UTILITY Backup 3. Valitse Cursor [K] [J] -näppäimillä Backup ja paina [Enter]. 4. Kansio avautuu tietokoneesi työpöydälle, näet varmuuskopioitavan tiedoston. Älä nimeä tiedostoa uudelleen. 5. Kopioi tämä tiedosto tietokoneellesi. 6. Lopeta tietokoneella yhteys JD-Xi:hin. UTILITY -ikkuna näkyy tietokoneen näytöllä. 14
