1 b RC-300 loop station Käyttöohje

2 PÄÄOMINAISUUDET Tervetuloa looppaamaan! RC-300 on pedaalimuotoinen tallennin, jolla äänität audiofraaseja ja soitat niitä pedaalia polkemalla. Voit luoda erilaisia esityksiä kerrostamalla ääniä päällekkäin samalla, kun toistat jo äänitettyjä raitoja. Muistiin mahtuu 99 looppia, joiden yhteiskesto voi olla noin 3 tuntia. Moniraitaisuus mahdollistaa laajemman variaation esityksissä. Toimii stereona Kitaran lisäksi pedaaliin voi kytkeä myös mikrofonin MIC-liittimeen ja audiosoittimen AUX IN- liittimeen. Äänitetyt fraasit voi kopioida tietokoneelle USB:n kautta tai pedaaliin voi tuoda WAVtiedostoja tietokoneelta. Voit lisätä efektin, joka rytmittyy samaan tempoon loopin kanssa. Kaksi RC-300 laitetta voi tahdistaa toimimaan yhdessä kytkemällä laitteiden välille MIDI-kaapelin.

3 SISÄLLYSLUETTELO Tulossa

4 RC-300 KÄYTTÖPANEELI Nimi 1 MASTER MASTER 2 TRACK TRACK 1-3 liukusäätimet STATUS-valo TRACK EDIT 3 RHYTHM RHYTHM LEVEL RHYTHM ON/OFF TAP TEMPO RHYTHM EDIT 4 MEMORY Näyttö Merkitys Määrittää MAIN OUT päälähdön ja kuulokelähdön ulostulovoimakkuuden. *Ei vaikuta SUB-ulostuloon eikä USB-audion voimakkuuteen. Raitojen äänenvoimakkuuden säätimet Palaa, kun raidalla on tietoa. Näillä valitaan raita, jonka asetuksia haluat muokata. Määrää rytmiraidan ulostulovoimakkuuden. Kytkee rytmin päälle/pois. Määrittää rytmille tempon. Paina tästä muokataksesi rytmin asetuksia. Tästä näet aktiivisen muistipaikan numeron ja muuta tietoa. Oheinen tieto on näytössä, kun laite on perustilassa. Muistipaikan numero Muistipaikan nimi Muistipaikan numero tasomittarit mittarit taso Muistipaikan numero tasomittarit mittarit taso MEMORY EDIT Raitojen tasomittarit tasomittarit Paina tästä muuttaaksesi looppimuistin asetuksia.

5 SYSTEM Nuolinäppäimet MEMORY/VALUEsäädin WRITE EXIT 5 INPUT LEVEL AUX/INST/MIC PEAK-valo Paina tästä muuttaaksesi systeemiasetuksia. Valitse näillä haluamasi parametri näyttöön. Play-tilassa vaihtaa muistipaikkaa. Editointitilassa muuttaa valitun parametrin arvoa. Paina tästä kirjoittaaksesi äänitetty looppi muistiin. Poistu editointitilasta painamalla tästä tai peruuta valitsemasi toiminto. Säätää sisääntulotason AUX-, INST- ja MIC-tuloille. Valo palaa, jos sisääntulotaso ylittää hyväksytyn rajan. Aseta sisääntulotaso siten, että PEAK-valo vilkahtelee hieman, kun laulat/soitat kovaa. 6 LOOP FX LOOP FX-näppäin LOOP FX-valo LOOP FX-poljin EXP 1-poljin Muokkaa tästä efektin asetuksia. Valo osoittaa valitun efektityypin. Kytkee efektin päälle/pois. Jos pidät poljinta väh. 2 sekunnin ajan alhaalla, voit sen jälkeen vaihtaa muistipaikkaa raidan 1 polkimilla ja valita efektejä raidan 3 polkimilla. Poljin ohjaa efektin syvyyttä. Toiminta voi olla erilainen jokaisella muistipaikalla. PLAY-valo, vihreä Valo palaa toiston aikana ja vilkkuu muistiin lataamisen ja muiden muistitoimintojen aikana. Päälleäänityksen aikana kumpikin valo vilkkuu. 7 ALL START/STOP ALL START/STOPpoljin Kaikki raidat lähtevät soimaan/lakkaavat soimasta yhtä aikaa. 8 TRACK 1-3 polkimet REC-valo, Valo palaa, kun äänitys on käynnissä. punainen. REC/DUB/PLAYpolkimet Kytkee toimintatilaa välillä äänitys/ päälleäänitys/toisto Jos raita on tyhjä: äänitys->päälleäänitys->toisto Jos raidalla on soittoa: toisto->päälleäänitys Undo/Redo Toiston tai päälleäänityksen aikana paina REC/DUB/PLAY-poljinta väh. 2 sekuntia ja edellinen äänitys pyyhkiytyy pois. Jos haluat kumota poispyyhkimisen paina poljinta uudelleen 2 sekuntia. STOP-poljin Stop Pysäyttää raidan toiston/äänityksen/päälleäänityksen. Tap Tempo Raidan tyhjentäminen Määritä loopille tempo painelemalla STOP-poljinta rytmissä. Tyhjennä raita pitämällä poljin alhaalla väh. 2 sekuntia.

6 LIITÄNNÄT Sisääntulotason säätö Säädä kunkin sisääntulon taso siten, että PEAK-merkkivalo vilkahtelee satunnaisesti, kun soitat/laulat lujaa. INPUT MIC liitin INPUT INST liitin INPUT AUX liitin Virtalähteen liitin Kytke tähän laitteen mukana tullut virtalähde. Käytä vain mukana tullutta virtalähdettä, jotta laite ei vahingoitu. Kytke mikrofoni tähän. PHANTOM-kytkin Jos käytät kondensaattorimikrofonia, laita kytkin ONasentoon. Jos mikrofoni on dynaaminen, laita kytkin OFF-asentoon. *Normaalisti kytkin on OFFasennossa. Kytke kitara, basso tai efektilaite tähän. Stereoliitäntää varten käytä kummatkin liittimet ja monona kytke soitin L/MONOsisäänmenoon. Kytke audiosoittimesi tähän stereo miniplugikaapelilla. PHONES kuulokeliitin Kytke kuulokkeet tähän. (myydään erikseen) POWER virtakytkin Kytkee laitteeseen virran. Jotta virta ei katkea vahingossa ja suojellaksesi virtaliitintä pyöräytä virtajohto kaapelikoukun kautta. MAIN OUTPUT ulostulo Kytke loopperi vahvistimeen tai monitorikaiuttimiin tästä. Jos äänentoistosi on monofoninen, kytke kaapeli ainoastaan OUTPUT L lähtöön. SUB OUTPUT ulostulo Kytke tästä esim. mikseriin tai muihin laitteisiin. Tähän voit ohjata tietyn raidan, audiosisääntulon, tai tietokoneen USB-audion, joka toimii riippumatta MAIN OUTPUT ulostulosta. CTL 1, 2/EXP 2 liitin CTL 3, /EXP 3 liitin Tähän voit kytkeä EXPpedaalin (EV-5, myydään erikseen) tai jalkakytkimen (FS-5U tai FS-6, myydään erikseen) erilaisten toimintojen ohjaamista varten. MIDI liittimet MIDIlaitteiden kytkemiseen. Voit kytkeä esim. kaksi RC-300:sta yhteen ja pyörittää niitä yhteen tahdistettuna. USB liitin Kytke Loop Station tietokoneeseen USBkaapelilla ja tallenna fraaseja tietokoneeseen tai lataa wav-tiedostoja pedaaliin. RC-300 toimii myös äänikorttina, jonka läpi voit toistaa tietokoneen audiota.

7 PERUSKÄYTTÖ Suorita äänitys, päälleäänitys ja fraasin soittaminen seuraavalla tavalla. Muistipaikan valinta Valitse muistipaikka MEMORY/VALUE-säätimellä. Muistipaikan numero Muistipaikan nimi Jos kaikki raidat ovat tyhjiä, tässä lukee EMPTY. Status valo kertoo, onko raidalla soittoa. Merkkivalo Ei pala Merkitys Tyhjä raita Paina REC-poljinta aloittaaksesi äänityksen Palaa Raidalla on soittoa Käynnistä toisto painamalla REC-poljinta Tehtaalla on nauhoitettu demofraaseja muistipaikoille Äänitys versus päälleäänitys Tässä ohjeessa ensimmäinen soitto tyhjälle raidalle on äänitys. Seuraavat soitot samalle raidalle ovat päälleäänityksiä.

8 Äänittäminen Äänitä kitaraasi, bassoa tai AUX IN liittimeen kytkettyä audiosoitinta. Auto recording toiminto käynnistää äänityksen heti, kun alat soittaa. Voit valita myös rytmin taustalle. REC-polkimen painaminen toimii normaalisti järjestyksessä: äänitys, päälleäänitys, toisto. Järjestykseksi voi vaihtaa myös: äänitys, toisto, päälleäänitys Päälleäänitys Lisää uusia kerroksia raidalle samaan aikaan, kun ensimmäinen raita soi pohjalla. Painamalla vasenta poljinta uudelleen tallennin siirtyy äänitystilasta toistoon. Viimeisimmän soiton voi poistaa Undo-toiminnolla. Redo toiminto kumoaa Undon. Loop-toisto Toista soittoasi loopissa. Painamalla vasenta poljinta kertaalleen, toiston ollessa käynnissä, laite menee päälleäänitystilaan. Voit vaihtaa muistipaikkaa lennosta painamalla nuolinäppäimiä, kun toisto on käynnissä. Muistin numero vilkkuu näytössä ja voit valita seuraavan muistin. Stop Voit pysäyttää toiston, päälleäänityksen tai toiston aikana, painamalla oikeaa poljinta.

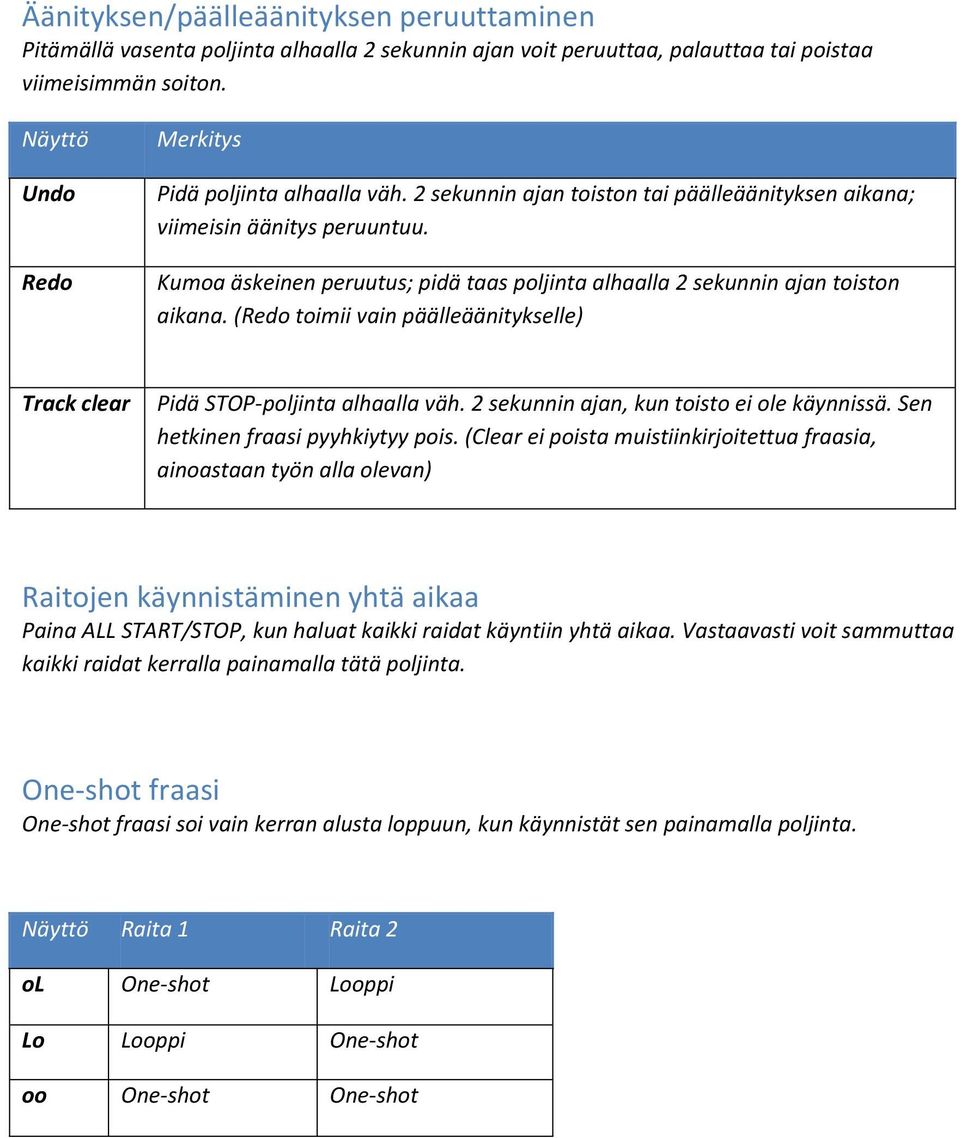

9 Äänityksen/päälleäänityksen peruuttaminen Pitämällä vasenta poljinta alhaalla 2 sekunnin ajan voit peruuttaa, palauttaa tai poistaa viimeisimmän soiton. Näyttö Undo Redo Merkitys Pidä poljinta alhaalla väh. 2 sekunnin ajan toiston tai päälleäänityksen aikana; viimeisin äänitys peruuntuu. Kumoa äskeinen peruutus; pidä taas poljinta alhaalla 2 sekunnin ajan toiston aikana. (Redo toimii vain päälleäänitykselle) Track clear Pidä STOP-poljinta alhaalla väh. 2 sekunnin ajan, kun toisto ei ole käynnissä. Sen hetkinen fraasi pyyhkiytyy pois. (Clear ei poista muistiinkirjoitettua fraasia, ainoastaan työn alla olevan) Raitojen käynnistäminen yhtä aikaa Paina ALL START/STOP, kun haluat kaikki raidat käyntiin yhtä aikaa. Vastaavasti voit sammuttaa kaikki raidat kerralla painamalla tätä poljinta. One-shot fraasi One-shot fraasi soi vain kerran alusta loppuun, kun käynnistät sen painamalla poljinta. Näyttö Raita 1 Raita 2 ol One-shot Looppi Lo Looppi One-shot oo One-shot One-shot

10 Muistiin kirjoittaminen Jos valitset uuden muistipaikan tai katkaiset virran äänityksen jälkeen, äänittämäsi soitto häviää. Jos haluat pitää soiton muistissa, se pitää kirjoittaa muistiin. 1) Paina WRITE, kun toisto ei ole käynnissä. Muistiinkirjoituksen ikkuna aukeaa. 2) Valitse muistipaikka MEMORY/VALUE-nupilla. Jos kirjoitat muistiin samaan muistipaikkaan, jossa jo olet, hyppää yli tämän kohdan. Et voi valita muistia, johon on jo tallennettu. Maksimi tallennusaika on yhteensä noin 3 tuntia. Jos laitteen muistitila on loppumassa, näyttöön ilmestyy Memory Full. Tyhjennä tarpeettomia muistipaikkoja ja yritä tallennusta sen jälkeen uudelleen. 3) Paina uudelleen WRITE ja soitto tallentuu. Jos et haluakaan suorittaa muistiinkirjoittamista loppuun, paina EXIT. Voit antaa muistipaikalle nimen. Muista, että on mahdollista että muistista katoaa soittoa käyttövirheen tai toimintahäiriön seurauksena. Suorita tärkeistä muistipaikoista varmuuskopiointi tietokoneelle. Muistista poistaminen Demofraasit ovat muisteissa jos pyyhit ne muistista, niitä ei saa enää takaisin. Halutessasi voit varmuuskopioida myös demofraasit tietokoneelle. 1) Valitse tyhjennettävä muistipaikka. 2) Paina WRITE.

11 3) Painele nuolinäppäimiä, kunnes näytössä lukee Initialize. 4) Paina uudelleen WRITE ja muistipaikka tyhjenee. Jos et haluakaan suorittaa muistista poistamista loppuun, paina EXIT.

12 RAITOJEN ASETUKSET Voit valita, kuinka kukin raita soi ja lakkaa soimasta. Valitse muokattava raita EDIT-näppäimellä. Loopin toistotavan määrittely (Play Mode) Valitse, soiko raita loopissa vai ainoastaan kertaalleen alusta loppuun. One-Shot soi vain kerran ja pysähtyy. Raitojen käynnistyksen tahdistaminen (Loop Sync) Jos kytket Loop synkan päälle kahdelle tai kolmelle raidalle, ne tahdistuvat alkamaan pisimmän raidan mukaan. Käynnistyy yhtä aikaa pisimmän raidan kanssa. Loop sync pois päältä: raita soi loopissa oman kestonsa mukaan. Tempon synkkaaminen (Tempo Sync) Jokainen raita muistaa tempon, jolla ne on alun perin äänitetty (original tempo). Muistipaikalle voi valita myös yhteisen tempon kaikille raidoille (phrase memory tempo). Normaalisti tempo synkka on päällä (phrase memory tempo), jotta raidat soivat keskenään rytmissä. Jos kytket tempo synkan pois (off), raita soi alkuperäisessä tempossaan. Tempo Sync ON: raidat soivat muistipaikan tempossa. Tempo Sync OFF: raita soi alkuperäisessä tempossa.

13 Raidan soittaminen takaperin (Reverse) Laita Reverse on-asentoon soittaaksesi raidan lopusta alkuun. Raidan tahtimäärä Voit valita kunkin raidan pituuden jo ennen soittamista. Näin raidasta tulee halutun mittainen ja se alkaa pyöriä loopissa, kun tahtimäärä tulee täyteen ilman polkimen painamista. 1 tahti 4 tahtia 8 tahtia Muut vaihtoehdot: AUTO FREE Ensimmäinen äänitetty raita määrittää kaikkien raitojen pituuden. Raidan pituus määrittyy sen mukaan, kuinka pitkään äänitys on käynnissä. Kuinka raita pysähtyy (Stop Mode) Voit valita, kuinka kukin raita soi ja lakkaa soimasta, kun painat STOP-poljinta. Play-valo vilkkuu, kunnes looppi loppuu Voit katkaista toiston heti painamalla STOP- poljinta uudelleen Et voi tehdä päälleäänitystä ennen kuin looppi on soinut loppuun Immediate Fade out Loop end Pysähtyy heti Vaimenee ja pysähtyy Fraasi soi loppuun ja pysähtyy

14 Raidan äänentason säätö (Play Level) Kunkin raidan voimakkuutta voi säätää välillä liukusäätimillä 1-3. Raidan äänitystason säätö (Rec Level) Kunkin raidan äänitysvoimakkuutta voi säätää välillä Asennossa 100 soittosi tallentuu alkuperäisellä voimakkuudella. Raidan sijainnin stereokuvassa (Pan) Raidan sijaintia stereokuvassa (panorointi) voi säätää vasemmalta oikealle välillä L50-CENTER- R50. CENTER-asennossa ääni kuuluu keskeltä. L50-asennossa ääni kuuluu ainoastaan vasemmalta. Ulostulon valita (Output Select) Kullekin raidalle voi valita ulostuloreitityksen. Halutessasi saat samat reititykset vaikuttamaan kaikkiin muistipaikkoihin. MAIN SUB MAIN+SUB Ääni kuuluu MAIN-ulostulosta ja kuulokkeista. Ääni kuuluu SUB-ulostuloista, mutta ei MAINulostulosta eikä kuulokkeista. Ääni kuuluu kaikista ulostuloista.

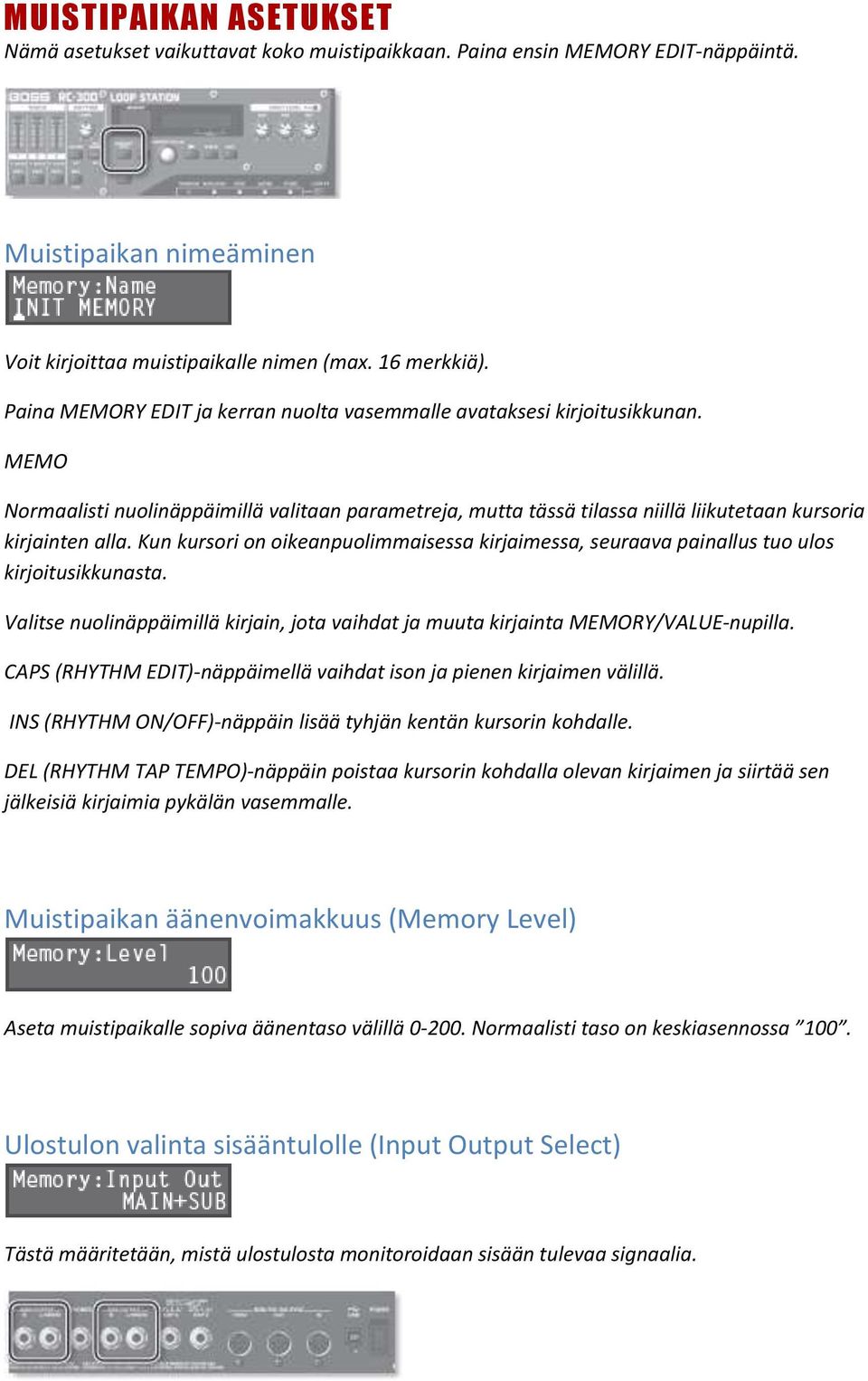

15 MUISTIPAIKAN ASETUKSET Nämä asetukset vaikuttavat koko muistipaikkaan. Paina ensin MEMORY EDIT-näppäintä. Muistipaikan nimeäminen Voit kirjoittaa muistipaikalle nimen (max. 16 merkkiä). Paina MEMORY EDIT ja kerran nuolta vasemmalle avataksesi kirjoitusikkunan. MEMO Normaalisti nuolinäppäimillä valitaan parametreja, mutta tässä tilassa niillä liikutetaan kursoria kirjainten alla. Kun kursori on oikeanpuolimmaisessa kirjaimessa, seuraava painallus tuo ulos kirjoitusikkunasta. Valitse nuolinäppäimillä kirjain, jota vaihdat ja muuta kirjainta MEMORY/VALUE-nupilla. CAPS (RHYTHM EDIT)-näppäimellä vaihdat ison ja pienen kirjaimen välillä. INS (RHYTHM ON/OFF)-näppäin lisää tyhjän kentän kursorin kohdalle. DEL (RHYTHM TAP TEMPO)-näppäin poistaa kursorin kohdalla olevan kirjaimen ja siirtää sen jälkeisiä kirjaimia pykälän vasemmalle. Muistipaikan äänenvoimakkuus (Memory Level) Aseta muistipaikalle sopiva äänentaso välillä Normaalisti taso on keskiasennossa 100. Ulostulon valinta sisääntulolle (Input Output Select) Tästä määritetään, mistä ulostulosta monitoroidaan sisään tulevaa signaalia.

16 Tämän asetuksen voi tehdä myös siten, että reititys pätee kaikissa muistipaikoissa. MAIN SUB MAIN+SUB MUTE Ääni kuuluu MAIN-ulostulosta ja kuulokkeista. Ääni kuuluu SUB-ulostuloista, mutta ei MAINulostulosta eikä kuulokkeista. Ääni kuuluu kaikista ulostuloista. Ääni ei monitoroidu, mutta tallentuu kuitenkin raidalle. Kahden RC-300:n tahdistaminen (MIDI Sync) Kaksi laitetta voi tahdistaa keskenään, kun niiden välille on kytketty MIDI-kaapeli. Tahdistuksen ansiosta kumpikin RC-300 soi samassa tempossa. INTERNAL MIDI RC-300 toimii oman sisäisen kellonsa mukaan. Käytä tätä, kun käytät laitetta yksinään tai MIDI-kelloa lähettävänä master-laitteena. Tässä tilassa RC-300 toimii MIDI-kelloa vastaanottavana orjalaitteena masterlaitteelle. Päälleäänityksen tila (Overdubbing Mode) Voit valita päälleäänityksen toimintamuodon. OVERDUB REPLACE Uusi soitto äänittyy jo raidalla olevan soiton ohelle. Raidalla jo oleva soitto pyyhkiytyy pois sitä mukaa, kun raidalle soitetaan uusia ottoja. Stereo vai mono (Recording Mode)

17 Ennen äänitystä valitse, tuleeko raidalle mono- vai stereoäänitys. STEREO MONO Mono- ja stereoäänityksellä ei ole eroa muistin kulumisen suhteen. Kun äänitys on käynnissä, tilaa ei voi enää vaihtaa toiseksi. Äänitys tulee stereona. Äänitys on monofoninen. Muistipaikan tempo Jokaisella muistipaikalla on oma tempo, joka on myös rytmikoneen tempo. Tempon arvot ovat välillä Valitse nuolinäppäimillä tempon yksikkö, jota vaihdat ja muuta arvoa MEMORY/VALUE-nupilla. TAP TEMPO Voit määrittää tempon painelemalla TAP TEMPO näppäintä rytmissä. Voit myös polkea STOP-poljinta rytmissä määrittääksesi tempon. Toiston katkaisu vaimennuksella (Fade-Out Time) Tästä määritetään musiikin vaimenemisaika, kun raidan pysäytystila Stop Mode on asetettu FADE OUT -asentoon Vaimenemisajan yksikkö. Arvolla 100 vaimeneminen kestää 20 sekuntia. Äänityksen automaattinen käynnistys (Auto Recording) Äänitys alkaa heti, kun alat soittaa soitintasi tai käynnistät audiosoittimen. OFF ON Paina REC-poljinta käynnistääksesi äänityksen. Painaessasi REC-poljinta REC-merkkivalo alkaa vilkkua ja RC-300 menee äänityksen

18 valmiustilaan. Kun alat soittaa REC-merkkivalo palaa tasaisesti ja äänitys käynnistyy. Vain yhden raidan soittaminen (Single Track Play) Normaalisti RC-300 toistaa kolmea raitaa kerrallaan. Single Track Play -tilassa soi kuitenkin vain yksi raita kerrallaan. Edellinen raita lakkaa soimasta, kun valitset seuraavan raidan. OFF ON Kaikki raidat soivat. Vain yksi raita soi kerrallaan. Kuinka raita vaihtuu (Track Change Mode) Kun laite on Single Track Play -tilassa, voit määrätä, kuinka raita vaihtuu toiseksi.. IMMEDIATE LOOP END Raita vaihtuu heti. Raita vaihtuu vasta, kun looppi onsoinut loppuun. Kaiun määrä (Reverb Level) Tämä säätää kaiun syvyyttä. Kaiku tulee raidoille, jotka on reititetty MAIN-ulostuloon Kaiun syvyys.

19 JALKAKYTKIN OPTIOT Jokaiselle pedaalin muistipaikalle voi tehdä omat jalkakytkimien ohjaukset. Voit myös tehdä control change MIDI-asetuksia ulkoisella MIDI-laitteella (esim. Roland FC-300) ohjaamista varten. Jokaiselle muistipaikalle voi määrittää kahdeksalle kytkimelle kullekin oman ohjattavan parametrin. Parametri Arvo Selitys Ohjauksen kytkeminen (Assign Switch) Määritä, onko kytkinohjaus käytössä. OFF Ohjaus ei kytketty. ON Ohjaus käytössä. Ohjauksen kohde (Assign Target) Valitse tästä polkimella (tai MIDI:llä) ohjattava parametri. MEM Tempo(TAP) EFFECT CONTROL MEMORY INC MEMORY DEC LOOP FX ON/OFF FX TYPE INC FX TYPE DEC UNDO/REDO TR1-3 UNDO/REDO TR1-3 PLAY/STOP ALL PLAY/STOP TRACK1-3 CLEAR INPUT MASTER LEV INPUT MIC SWITCH CC#1-#31, CC#64-#95 Muistipaikan tempo määräytyy sen mukaan, missä rytmissä painelet poljinta. Valitun LOOP FX efektin ohjaus. Vaihtaa muistipaikkaa ylös/alas. Kytkee efektin päälle/pois. Vaihtaa efektin tyyppiä. Voit poistaa/palauttaa viimeisimmän äänityksen. Raitakohtainen edellisen äänityksen poisto/palautus. Yksittäisen raidan pysäytys/käynnistys. Kaikkien raitojen yhtä aikainen käynnistys/pysäytys. Tyhjentää yksittäisen raidan. Säätää sisääntulojen voimakkuutta. Kytkee mikkitulon päälle/pois päältä. Lähettää tässä valittua control change numeroa RC-300:n MIDI-ulostulosta.

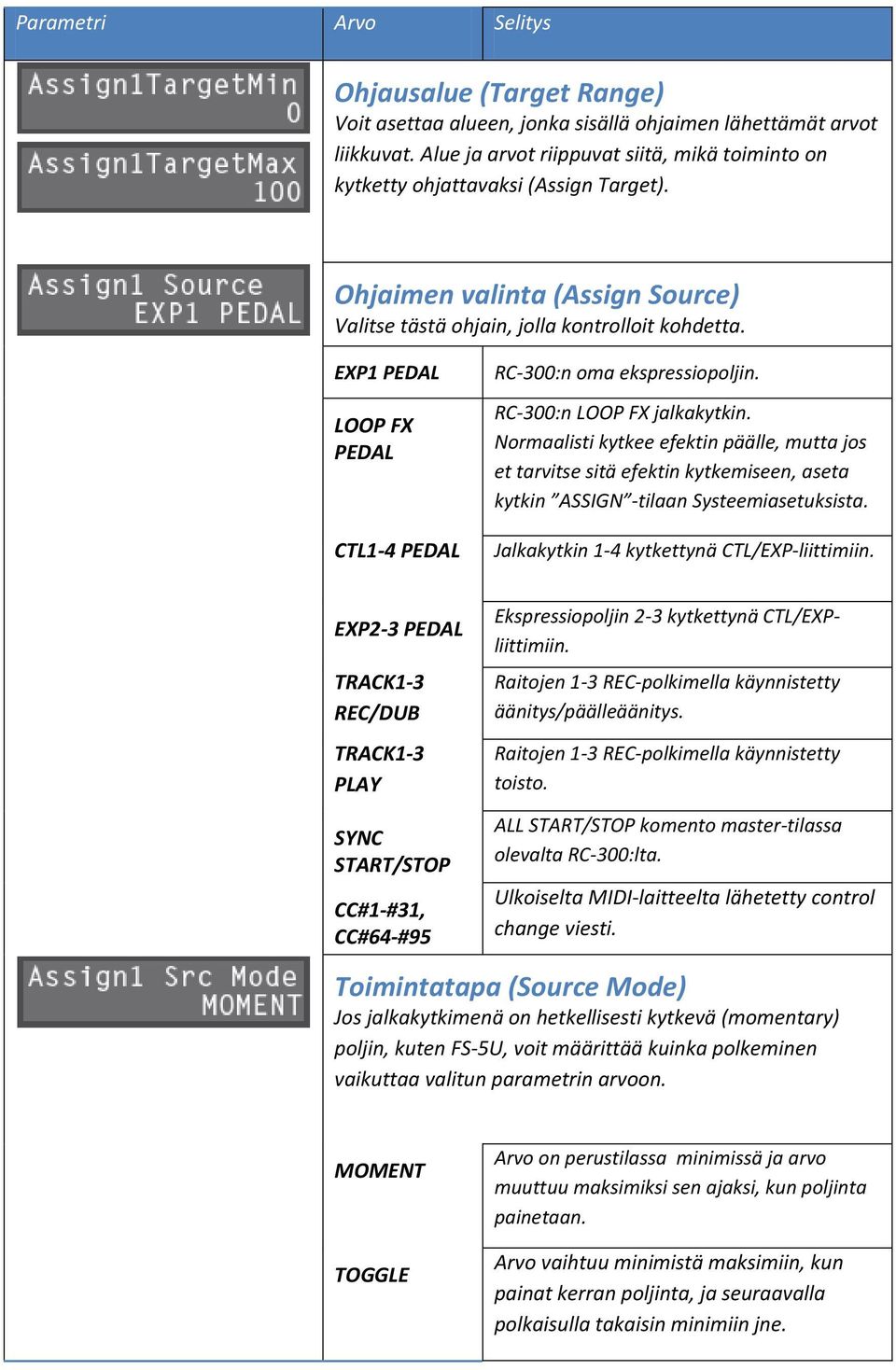

20 Parametri Arvo Selitys Ohjausalue (Target Range) Voit asettaa alueen, jonka sisällä ohjaimen lähettämät arvot liikkuvat. Alue ja arvot riippuvat siitä, mikä toiminto on kytketty ohjattavaksi (Assign Target). Ohjaimen valinta (Assign Source) Valitse tästä ohjain, jolla kontrolloit kohdetta. EXP1 PEDAL LOOP FX PEDAL CTL1-4 PEDAL RC-300:n oma ekspressiopoljin. RC-300:n LOOP FX jalkakytkin. Normaalisti kytkee efektin päälle, mutta jos et tarvitse sitä efektin kytkemiseen, aseta kytkin ASSIGN -tilaan Systeemiasetuksista. Jalkakytkin 1-4 kytkettynä CTL/EXP-liittimiin. EXP2-3 PEDAL TRACK1-3 REC/DUB TRACK1-3 PLAY SYNC START/STOP CC#1-#31, CC#64-#95 Ekspressiopoljin 2-3 kytkettynä CTL/EXPliittimiin. Raitojen 1-3 REC-polkimella käynnistetty äänitys/päälleäänitys. Raitojen 1-3 REC-polkimella käynnistetty toisto. ALL START/STOP komento master-tilassa olevalta RC-300:lta. Ulkoiselta MIDI-laitteelta lähetetty control change viesti. Toimintatapa (Source Mode) Jos jalkakytkimenä on hetkellisesti kytkevä (momentary) poljin, kuten FS-5U, voit määrittää kuinka polkeminen vaikuttaa valitun parametrin arvoon. MOMENT TOGGLE Arvo on perustilassa minimissä ja arvo muuttuu maksimiksi sen ajaksi, kun poljinta painetaan. Arvo vaihtuu minimistä maksimiin, kun painat kerran poljinta, ja seuraavalla polkaisulla takaisin minimiin jne.

21 Jalkakytkimien lisääminen Voit laajentaa loopperin ohjattavuutta kytkemällä siihen erikseen myytäviä polkimia, kuten FS- 5U, FS-6 ja EV-5. Kaksi EV-5 pedaalia Neljä FS-5U kytkintä Kaksi FS -6 tuplakytkintä 0,63mm Stereo <->tuplamonoplugi kaapeli 0,63mm stereo /stereo kaapeli

22 RYTMI Kolmen audioraidan lisäksi RC-300:ssa on myös rytmiraita. Aseta rytmiraidalle haluamasi tempo ja äänitä soittoasi rytmin soidessa taustalla. Rytmiraidan toistaminen 1) Paina RHYTHM ON/OFF käynnistääksesi tai katkaistaksesi rytmin. Säädä rytmin voimakkuus OUTPUT RHYTHM nupista. TAP TEMPO näppäimen valo vilkkuu samassa tahdissa rytmin kanssa. Punainen valo ykkösiskulla ja vihreä muilla iskuilla. Kun kirjoitat loopin muistiin, myös rytmiraidan asetukset tallentuvat. Tempon asettaminen Kun äänität, voit valita tempon ennen kuin aloitat äänityksen. Kun toistat tallennettua looppia, voit muuttaa tempoa äänenkorkeuden muuttumatta. 1) Paina TAP TEMPO näppäintä. Muistipaikan tempo aukeaa näyttöön. Voit määrittää tempon myös painelemalla STOP-poljinta tai TAP TEMPO näppäintä. Tempo vaihtuu painelusi mukana. RYTMIN ASETUKSET Paina ensin RHYTHM (EDIT). Rytmityylin valinta (Rhythm Pattern) Voit valita rock-rumpuja, lattariperkussioita ja muita komppeja. Rytmilista englanninkielisen ohjeen sivulla 27.

23 Tahtilajin valinta (Beat) Voit valita rytmiraidan tahtilajin. Vaihtoehdot: 2/4, 3/4, 4/4, 5/4, 6/4, 7/4, 5/8, 6/8, 7/8, 8/8, 9/8, 10/8, 11/8, 12/8, 13/8, 14/8, 15/8. Äänityksen sisäänlasku (Recording Count-In) Voit laittaa klikin soimaan yhden tahdin ajan ennen äänityksen käynnistymistä. Sisäänlasku ei ole mahdollista, jos raidalla on Loop Sync päällä. OFF 1MEAS Ei sisäänlaskua. Klikki soi yhden tahdin ennen äänityksen käynnistymistä. Toiston sisäänlasku (Playback Count-In) Voit laittaa klikin soimaan myös yhden tahdin ajan ennen toiston käynnistymistä. OFF 1MEAS Ei sisäänlaskua. Klikki soi yhden tahdin ennen toiston käynnistymistä. Rytmin katkaisu äänityksen lopussa (Rhythm Stop) Voit asettaa rytminraidan pysähtymään ensimmäisen äänityskierroksen jälkeen. Rytmi katkeaa, kun painat REC-poljinta äänityksen lopussa ja looppi lähtee soimaan. OFF REC END Rytmi ei pysähdy. Rytmi pysähtyy ensimmäisen äänityksen lopussa.

24 Rytmiraidan voimakkuus (Rhythm Level) Aseta rytmiraidalle sopiva äänenvoimakkuus välillä Tämän voi tehdä myös suoraan RHYTHM LEVEL nupista. Rytmin ulostulo (Rhythm Output Select) Valitse, mistä ulostulosta rytmiraita soi. Tämän asetuksen voi tehdä myös siten, että se on kaikissa muistipaikoissa sama. -> Using the Same Output Jacks for All Phrase Memories, englanninkielinen ohje sivu 33. MAIN SUB MAIN+SUB Ääni kuuluu MAIN-ulostulosta ja kuulokkeista. Ääni kuuluu SUB-ulostuloista, mutta ei MAINulostulosta eikä kuulokkeista. Ääni kuuluu kaikista ulostuloista.

25 EFEKTIT Voit kytkeä raidoille efektin. Efekti on nimeltään LOOP FX. Efekti on tahdistettu muistipaikan tempoon. Kytke efekti päälle Kytke efekti päälle painamalla LOOP FX poljinta. Efektin ohjaaminen Voit ohjata efektiä sen mukaan, kuinka syvälle painat EXP1-poljinta. Valitulle efektille sopivin vaikutus on kytketty EXP1-polkimen ohjattavaksi. Efektin lisäksi voit ohjata EXP1-polkimella myös muita toimintoja. Efektin asetukset Paina ensin LOOP FX näppäintä. Efektin parametrit ovat erilaisia sen mukaan, mikä efekti on valittuna. Parametri Kohde Selitys Mihin efekti vaikuttaa (LOOP FX Target) Valitse efektin kohde. INPUT Kaikki sisääntulot. Efekti tallentuu raidalle. TRACK1 Efekti vaikuttaa raitaan 1. TRACK2 Efekti vaikuttaa raitaan 2. TRACK3 Efekti vaikuttaa raitaan 3. MAIN OUT TRACKS Raidat 1, 2 ja 3. *Efektiä ei voi kytkeä SUB-ulostuloon.

26 MAIN OUT TR+RHY MAIN OUT TOTAL Raidat 1, 2, 3 ja rytmiraita. Raidat 1, 2, 3, rytmiraita ja sisääntulot. Efektin valinta (LOOP FX Category ja Type) Valitse tästä efektikategoria ja tyyppi. Paina nuolinäppäintä oikealle avataksesi valintaikkunan. Kategoria Tyyppi Selitys TRANSPOSE TRANSPOSE Muuttaa sävelkorkeutta. MODULATION FLANGER Tuottaa metallisen resonanssin, muistuttaa suihkukoneen nousua. VOICE GUITAR PHASER PAN TREMOLO SLICER BEND CHORUS ROBOT FEMALE MALE GT->BASS Tuottaa suihkaisevan äänen lisäämällä vaihevirheistettyä signaalia. Liikuttaa ääntä stereokuvassa. Muuttaa äänenvoimakkuutta syklissä. Katkoo ääntä rytmisesti. Venyttää virettä ylös ja alas. Lisää moduloitua signaalia suoraan äänen luoden tilan tuntua ja syvyyttä. Lisää ääneen robottimaisuutta. Muuttaa ääntä naisellisemmaksi. Muuttaa ääntä miehekkäämmäksi. Muuttaa kitaran äänen bassoksi.

27 OTHER FILTER DELAY LO-FI DISTORTION Erittäin jyrkkä suodin. Lisää viivästettyjä toistoja suoraan äänen. Muuntaa tarkoituksella äänenlaatua huonommaksi. Säröyttää äänen jatkaen sen sointia. Efektin valinta polkimilla Pidä LOOP FX poljin alas painettuna väh. 2 sekunnin ajan. Sen jälkeen raidan 3 polkimilla voi valita efektin tyypin. Pidä alhaalla 2 sekuntia. Vilkkuu Valitse efekti. Paina uudelleen ja palaat normaalitilaan.

28 USB JA TIETOKONE Voit kytkeä loopperin tietokoneeseen USB-kaapelilla ja tehdä varmuuskopioita loopeistasi tietokoneelle ja tuoda WAV-tiedostoja loopperiin tietokoneelta. RC-300 toimii myös äänikorttina. USB-sisääntulon äänenvoimakkuus Säädä tästä USB:n kautta tietokoneelta tulevan äänen voimakkuus välillä USB-ulostulon äänenvoimakkuus Säädä tästä RC-300:sta tietokoneelle menevän äänen voimakkuus välillä Ulostuloreititys USB-audiolle Valitse, mihin RC-300:n ulostuloihin reitität tietokoneelta tulevan äänen. MAIN SUB MAIN+SUB Ääni kuuluu MAIN-ulostulosta ja kuulokkeista. Ääni kuuluu SUB-ulostuloista, mutta ei MAIN-ulostulosta eikä kuulokkeista. Ääni kuuluu kaikista ulostuloista. USB-tila Valitse, kuinka RC-300 käyttäytyy, kun kytken sen tietokoneeseen. STORAGE AUDIO USB-massamuistitila. Voit siirtää WAV-tiedostoja tietokoneen ja RC-300:n välillä. RC-300 toimii äänikorttina. USB-ajurin asennus Jotta pääset hyödyntämään RC-300:aa äänikorttina, pitää ensin asentaa audio ajuri tietokoneelle. (USB-massamuisti toimii ilman ajuria) Lataa ajuri tietokoneellesi Rolandin verkkosivuilta

29 Kytke RC-300 tietokoneeseen Liitä USB-kaapeli loopperin ja tietokoneen välille (USB 2.0 Hi-Speed yhteensopiva kaapeli) Tiedostojen siirto USB:n kautta Lataa tai tallenna WAV-tiedostoja tietokoneelle/tietokoneelta. Käypäiset WAV-formaatit Dataformaatti Bittisyys Samplaustaajuus WAV 16-bittiä lineaarinen, stereo 44.1kHz Wav-tiedoston maksimikoko on 1.7 GB (kaikki tiedostot yhteensä), noin 3 tuntia kaiken kaikkiaan. Wav-tiedoston minimipituus on 1.5 sekuntia. 1) Paina SYSTEM. 2) Painele nuolinäppäintä oikealle, kunnes näytössä lukee USB Mode. 3) Valitse STORAGE MEMORY/VALUE-nupilla. 4) Paina EXIT. 5) Liitä pedaalin USB tietokoneen USB-porttiin USB-kaapelilla. (porttiin, joka tukee USB 2.0 Hi-Speed formaattia) Kun yhteys on muodostunut, näyttöön ilmestyy Idling. Et voi muodostaa USB-yhteyttä, jos RC-300:n toisto on käynnissä tai siinä on tallentamaton looppi. 6) Varmuuskopioi loopit alla kuvatulla tavalla. Windows Avaa Oma tietokone ikkunassa BOSS_RC-300. Mac OS Avaa työpöydältä BOSS_RC-300 ikoni. Varmuuskopiointi tietokoneelle

30 Kopioi koko ROLAND kansio BOSS_RC-300 asemalta tietokoneelle. Tiedostojen palautus tietokoneelta Tämä tapahtuma tuhoaa kaikki RC-300:ssä sillä hetkellä olevat soitot. Poista ROLAND kansio BOSS_RC-300 asemalta ja kopioi sen tilalle varmuuskopioitu ROLAND kansio. Yksittäisten WAV:ien tuominen tietokoneelta RC-300:n muistiin Voit kopioida WAV-tiedostoja tietokoneelta 001_1-099_1 kansioihin, jotka löytyvät ROLAND_WAVE kansion alta BOSS_RC-300 asemalta. 001 tarkoittaa RC-300:n ensimmäistä muistipaikkaa ja 099 viimeistä. Älä poista mitään kansioita BOSS_RC-300 asemalta, ellet ole suorittamassa tiedostojen palautsta. WAV-tiedostot voit nimetä seuraavilla merkeillä: A-Z (isot kirjaimet), 0-9 (numerot) ja _ (alaviiva). Älä laita yhteen kansioon enempää kuin yksi WAV-tiedosto. Jos kansiossa on jo tiedosto, älä kirjoita sen päälle. Siirrä tiedosto aina tyhjään kansioon. 7) Kun olet kopioinut haluamasi tiedostot, katkaise USB-yhteys seuraavalla tavalla. Windows 7 Klikkaa näytön oikeasta alareunasta kolmiota, valitse USB-kuvake ja klikkaa sitten Eject RC-300. Windows Vista / XP Klikkaa näytön oikeasta alareunasta USB-kuvaketta (XP:ssä kovalevykuvake) ja klikkaa sitten Safely remove mass storage device. Mac OS Raahaa BOSS_RC-300 ikoni roskalaatikkoon. 8) Irrota USB-kaapeli tietokoneesta. RHYTHM ON/OFF valo vilkkuu hetken ja RC-300 palaa normaalitilaan. Älä formatoi BOSS_RC-300 asemaa tietokoneella. Älä irrota USB-kaapelia ennen kuin olet katkaissut USB-yhteyden ohjeen mukaisella tavalla. Älä anna tietokoneen mennä lepotilaan tai sammua, kun RC-300 on kytkettynä. Älä sammuta virtaa RC-300:sta, kun se on kytkettynä tietokoneeseen.

31 SYSTEEMIASETUKSET Asetukset, jotka vaikuttavat koko laitteeseen, kuten näytön kontrasti tai automaattinen virrankatkaisu. Paina ensin SYSTEM-näppäintä. Näytön kirkkauden säätö (LCD Contrast) Jos näyttö ei näy selkeästi, voit säätää sen kirkkautta välillä 1 (kirkkain) -16 (tummin). Pedaali kuluttaa paristoa myös lepotilassa. Säästääksesi paristoa irrota plugi A-ulostulosta. RC-300 ei mene lepotilaan, jos siihen on soitettu looppi, jota ei ole vielä tallennettu. LOOP FX polkimen toiminta FX ON + ASGN tilassa poljin voi ohjata sekä efektin päälle kytkentää, että muita parametreja. ASSIGN tilassa polkimella voi ohjata ainoastaan sille erikseen määriteltyä toimintaa. Valittavien muistipaikkojen rajaaminen Voit rajata sekä alimman että ylimmän muistipaikan numeron, joiden sisällä on mahdollista valita looppimuisteja. Näin löydät helpommin tarvitsemasi loopit. Liiku nuolinäppäimillä oikeaan kohtaan ja aseta MEMORY/VALUE-pyörällä ala- ja yläraja muisteille. Säätimien toiminta Valitse, kuinka laitteen säätimet muuttavat arvoja. IMMEDIATE: Kun valitset muistipaikan, parametrien arvo muuttuu sellaiseksi, joina ne tallensit. Kun kosket nuppiin tai liukusäätimen, arvo muuttuu heti valittuun asentoon.

32 MEMORY SETTING: Kun valitset muistipaikan, parametrien arvo muuttuu sellaiseksi, joina ne tallensit. Kun kosket nuppiin tai liukusäätimen, arvo muuttuu vasta kun liikutat säätimen sen kohdan yli, jossa se oli tallennettu. KNOB POSITION: Kun valitset muistipaikan, parametrien arvo muuttuu suoraan säätimien sen hetkiseen asentoon. Kun kosket nuppiin tai liukusäätimen, arvo muuttuu heti valittuun asentoon. Automaattisen äänityksen käynnistysherkkyys Jotta äänitys käynnistyy juuri silloin, kun alat soittaa, voit hienosäätää äänityksen käynnistymistä välillä Äänitys-> Päälleäänitys-> Toisto järjestyksen muuttaminen Kun painat REC-poljinta, RC-300 vaihtaa toimintatilaa seuraavasti: äänitys-> päälleäänitys-> toisto (vakioasetus). Voit kuitenkin vaihtaa järjestystä seuraavaksi: äänitys-> toisto-> päälleäänitys. Näyttö REC->OVERDUB REC-PLAY Selitys Järjestys on äänitys-> toisto-> päälleäänitys (vakioasetus). Järjestys on äänitys-> toisto-> päälleäänitys Samat ulostulovalinnat kaikille muistipaikoille Muistin tyhjennys Normaalisti ulostuloasetukset voivat vaihtua muistipaikkojen mukana, mutta reititykset voi myös lukita samoiksi kaikille muisteille. MEMORY MAIN SUB MAIN+SUB Ulostulot määräytyvät muistipaikkojen mukaan. Muistipaikoista riippumatta äänet tulevat MAIN-ulostuloista ja kuulokelähdöstä. Muistipaikoista riippumatta ääni tulee vain SUB-ulostuloista. Muistipaikoista riippumatta äänet tulevat SUB- ja MAIN-

33 ulostuloista sekä kuulokelähdöstä. MUTE (sisääntulon mykistys) Muistipaikoista riippumatta sisääntulo ei kuulu mistään, mutta tallentuu kuitenkin raidoille. SUB-ulostulon äänenvoimakkuus Voit säätää SUB-ulostulon äänenvoimakkuutta välillä Automaattinen virran katkaisu RC-300 sammuu automaattisesti, jos se on käyttämättömänä 10 tuntia. 15 minuuttia ennen virran katkeamista näyttöön tulee ilmoitus virran katkaisusta. Voit ehkäistä virran katkaisun laittamalla Auto Off-parametri OFF-asentoon. Asetuksien nollaus (Factory Reset) 1) Katkaise virta laitteesta. 2) Käynnistä laite pitäen WRITE- ja EXIT-näppäimiä alhaalla. 3) Valitse MEMORY/VALUE-pyörällä nollattava alue. SYSTEM+MEMORY SYSTEM MEMORY Systeemiasetukset ja kaikki muistipaikat nollataan. Systeemiasetukset nollaantuvat. Kaikki muistipaikat tyhjentyvät. 4) Toteuta asetuksien nollaus painamalla WRITE. 5) Kun näyttöön ilmestyy Completed!, voit katkaista virran.
