LÄMMITYSJÄRJESTELMÄT Lisälämmittimet

Transkriptio

1

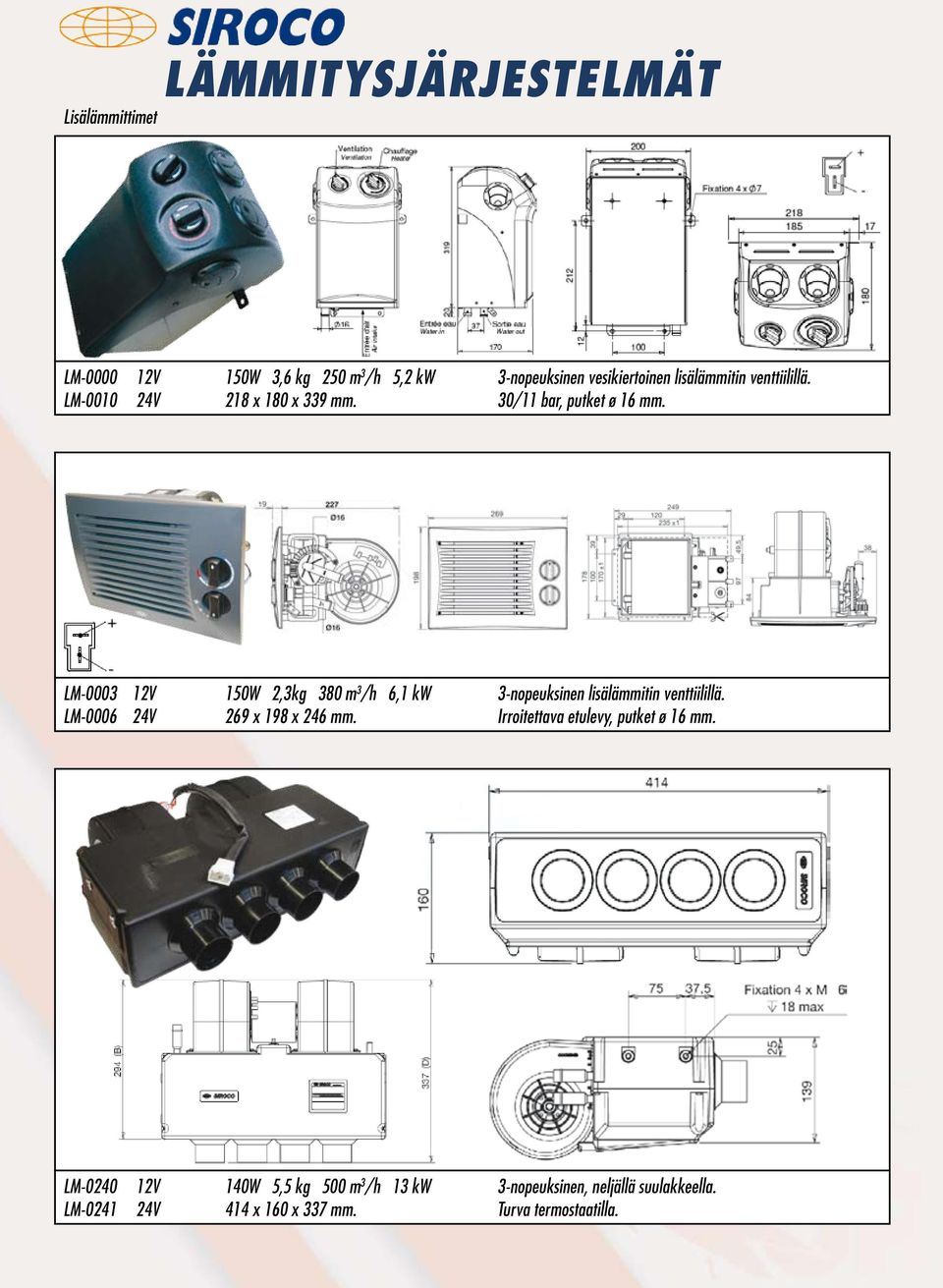

2 Lisälämmittimet LM-0000 LM V 24V 150W 3,6 kg 250 m 3 /h 5,2 kw 218 x 180 x 339 mm. 3-nopeuksinen vesikiertoinen lisälämmitin venttiilillä. 30/11 bar, putket ø 16 mm. LM V LM V 150W 2,3kg 380 m 3 /h 6,1 kw 269 x 198 x 246 mm. 3-nopeuksinen lisälämmitin venttiilillä. Irroitettava etulevy, putket ø 16 mm. LM-0240 LM V 24V 140W 5,5 kg 500 m 3 /h 13 kw 414 x 160 x 337 mm. 3-nopeuksinen, neljällä suulakkeella. Turva termostaatilla.

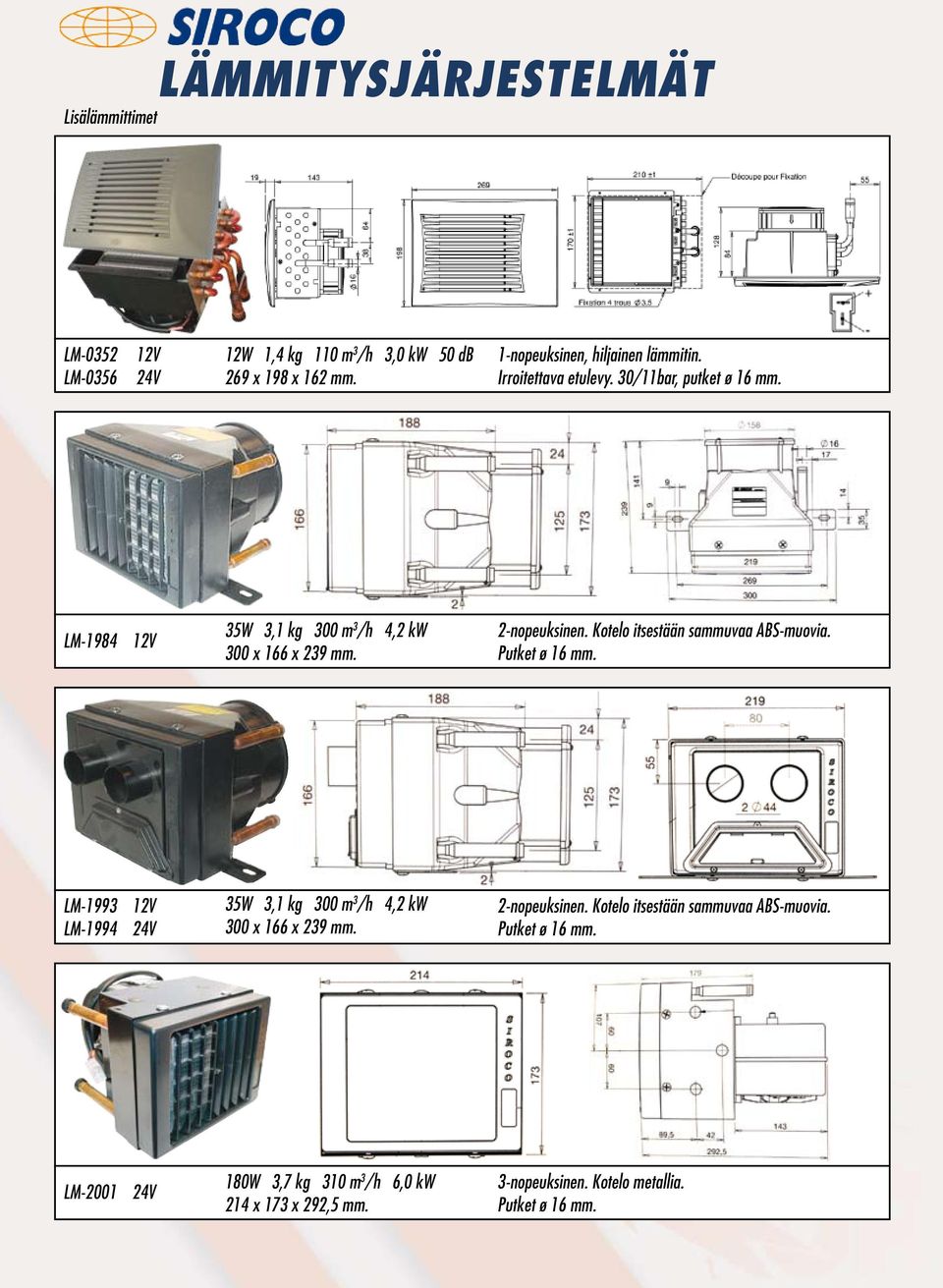

3 Lisälämmittimet LM-0352 LM V 24V 12W 1,4 kg 110 m 3 /h 3,0 kw 50 db 269 x 198 x 162 mm. 1-nopeuksinen, hiljainen lämmitin. Irroitettava etulevy. 30/11bar, putket ø 16 mm. LM V 35W 3,1 kg 300 m 3 /h 4,2 kw 300 x 166 x 239 mm. 2-nopeuksinen. Kotelo itsestään sammuvaa ABS-muovia. Putket ø 16 mm. LM V LM V 35W 3,1 kg 300 m 3 /h 4,2 kw 300 x 166 x 239 mm. 2-nopeuksinen. Kotelo itsestään sammuvaa ABS-muovia. Putket ø 16 mm. LM V 180W 3,7 kg 310 m 3 /h 6,0 kw 214 x 173 x 292,5 mm. 3-nopeuksinen. Kotelo metallia. Putket ø 16 mm.

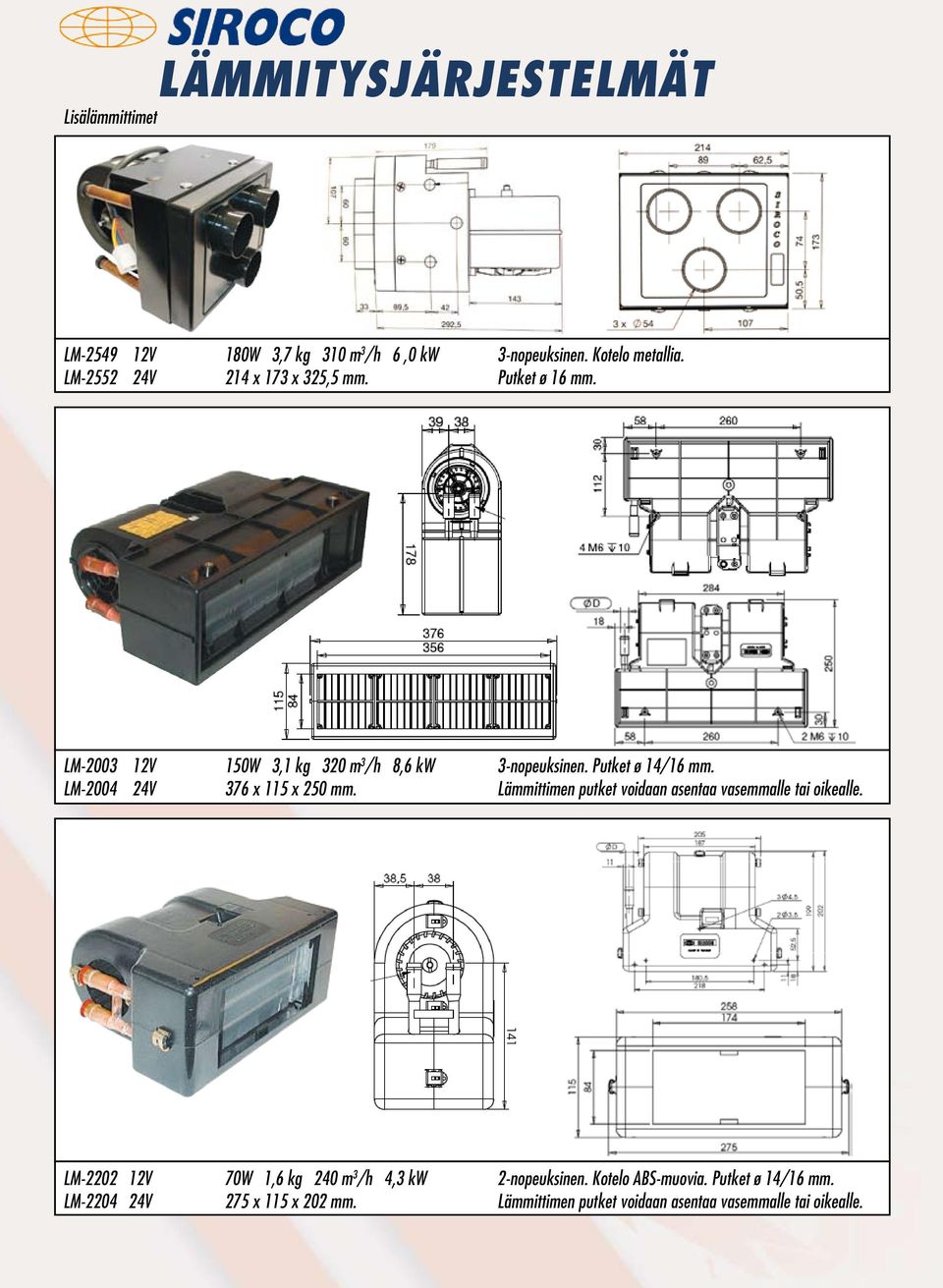

4 Lisälämmittimet LM V LM V 180W 3,7 kg 310 m 3 /h 6,0 kw 214 x 173 x 325,5 mm. 3-nopeuksinen. Kotelo metallia. Putket ø 16 mm. LM V LM V 150W 3,1 kg 320 m 3 /h 8,6 kw 376 x 115 x 250 mm. 3-nopeuksinen. Putket ø 14/16 mm. Lämmittimen putket voidaan asentaa vasemmalle tai oikealle. LM V LM V 70W 1,6 kg 240 m 3 /h 4,3 kw 275 x 115 x 202 mm. 2-nopeuksinen. Kotelo ABS-muovia. Putket ø 14/16 mm. Lämmittimen putket voidaan asentaa vasemmalle tai oikealle.

5 Lisälämmittimet LM V 55W 1,2 kg 130 m 3 /h 2,4 kw 200 x 112 x 187 mm. 2-nopeuksinen. Kotelo ABS muovia. Putket ø 12/14 mm. Ilma-aukko avoin 114 x 65 mm. LM V 55W 1,2 kg 130 m 3 /h 2,4 kw 200 x 112 x 196 mm. 2-nopeuksinen. Kotelo ABS muovia. Putket ø 12/14 mm. 2 kpl ø 45 mm lähtöjä. LM V 150W 1,7 kg 290 m 3 /h 5,5 kw 220 x 161 x 236 mm. 3-nopeuksinen. Kotelo ABS muovia. Putket ø 14/16 mm. 2 kpl ø 45 mm lähtöjä. LM V 55W 1,5 kg 130 m 3 /h 2,4 kw 200 x 112 x 196 mm. 2-nopeuksinen. Kotelo ABS muovia. Putket ø 14/16 mm, kahdella ohjattavalla suulakkeella.

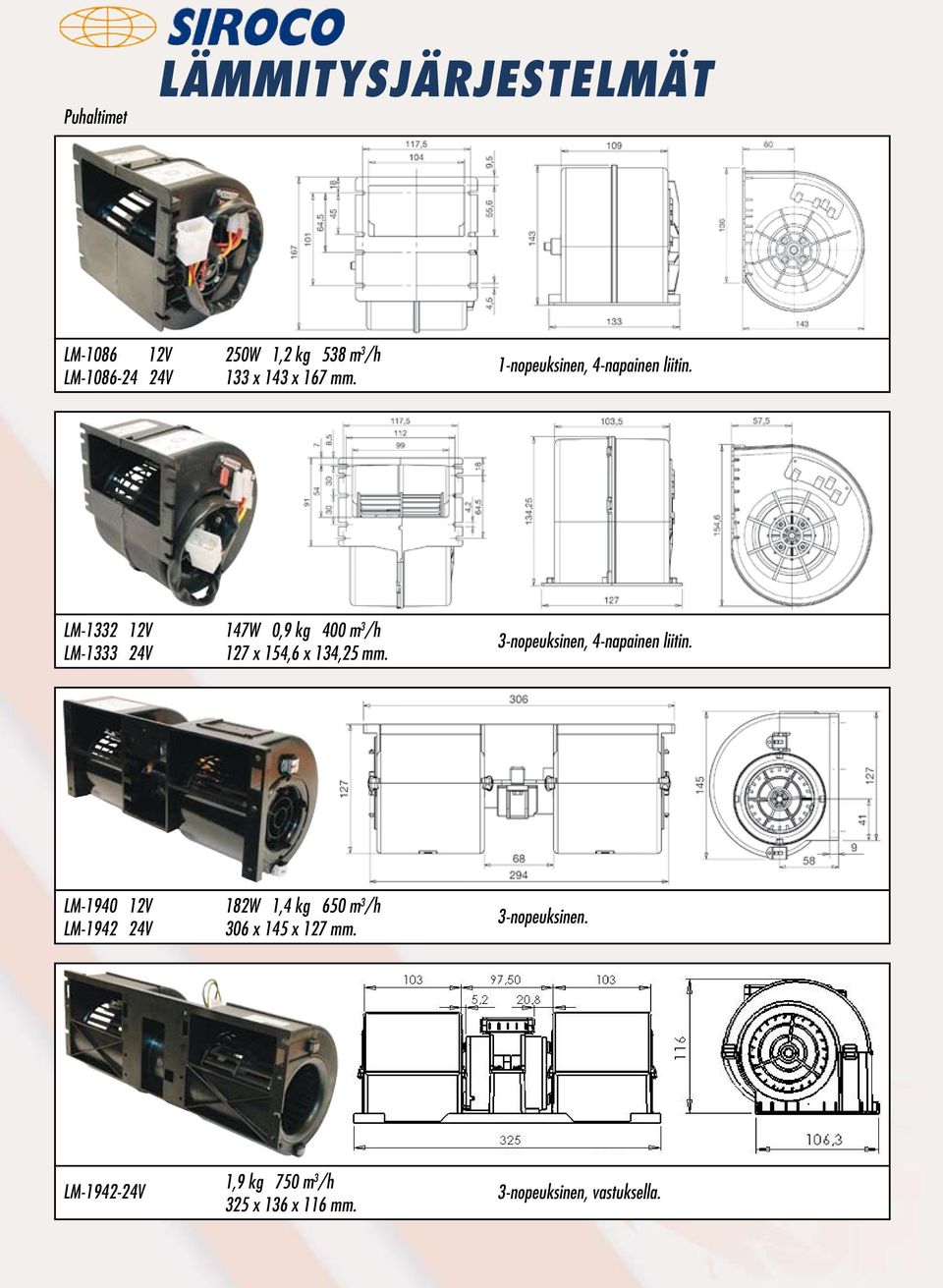

6 Puhaltimet LÄMMITYSJÄRJESTELMÄT LM V LM V 250W 1,2 kg 538 m 3 /h 133 x 143 x 167 mm. 1-nopeuksinen, 4-napainen liitin. LM V LM V 147W 0,9 kg 400 m 3 /h 127 x 154,6 x 134,25 mm. 3-nopeuksinen, 4-napainen liitin. LM V LM V 182W 1,4 kg 650 m 3 /h 306 x 145 x 127 mm. 3-nopeuksinen. LM V 1,9 kg 750 m 3 /h 325 x 136 x 116 mm. 3-nopeuksinen, vastuksella.

7 Puhaltimet LÄMMITYSJÄRJESTELMÄT LM V LM V 1160 m 3 /h 1170 m 3 /h 364W 2,1 kg 350 x 167,5 x 140 mm. 3-nopeuksinen, 4-napainen liitin, vastuksella. LM V LM V 1300 m 3 /h 1050 m 3 /h 2,45 kg 353 x 175 x 144 mm. 3-nopeuksinen, vastuksella. LM V 0,94 kg 1170 m 3 /h 430 x 182 x 156 mm. 1-nopeuksinen.

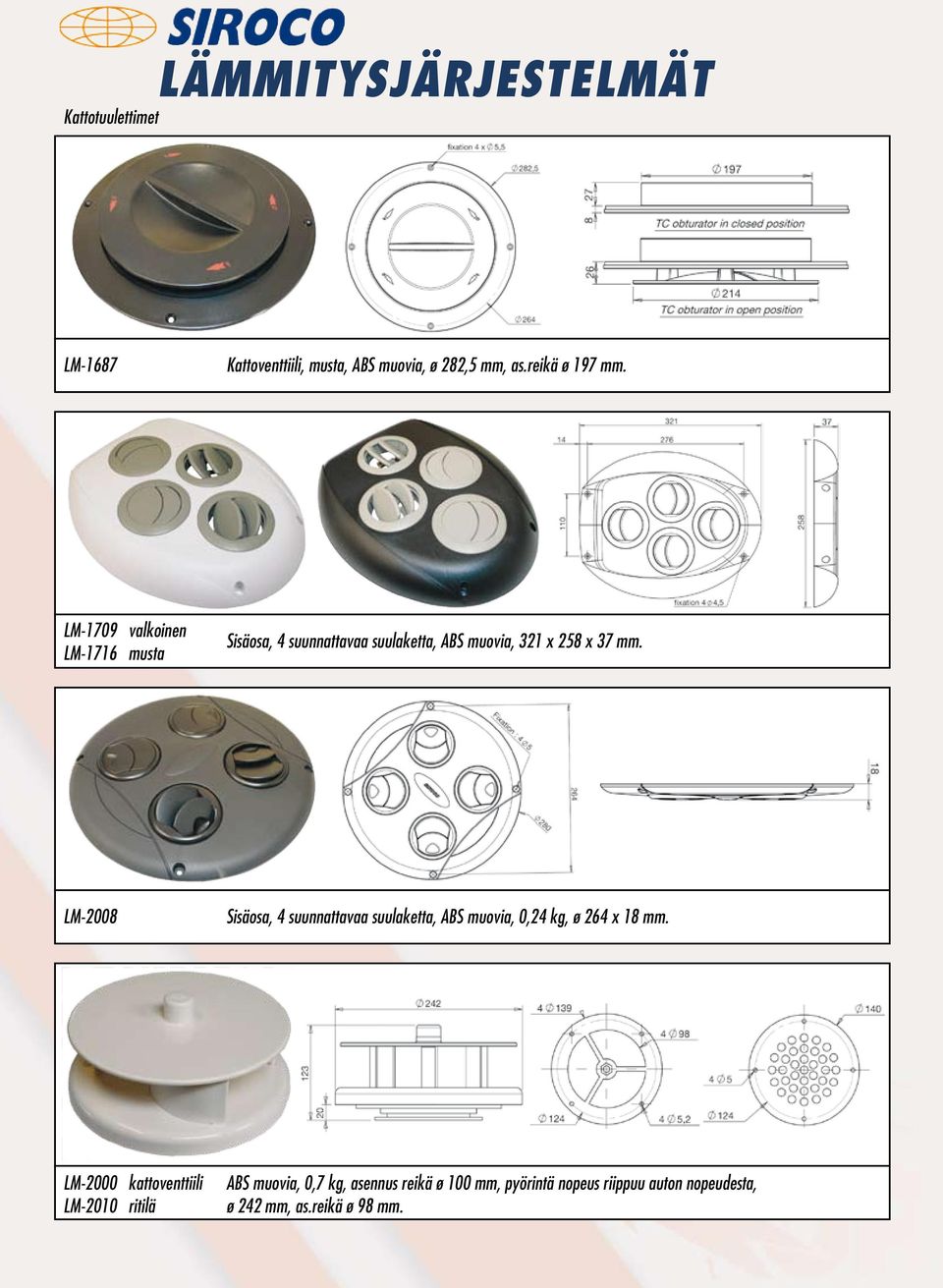

8 Kattotuulettimet LM-1687 Kattoventtiili, musta, ABS muovia, ø 282,5 mm, as.reikä ø 197 mm. LM-1709 valkoinen LM-1716 musta Sisäosa, 4 suunnattavaa suulaketta, ABS muovia, 321 x 258 x 37 mm. LM-2008 Sisäosa, 4 suunnattavaa suulaketta, ABS muovia, 0,24 kg, ø 264 x 18 mm. LM-2000 kattoventtiili LM-2010 ritilä ABS muovia, 0,7 kg, asennus reikä ø 100 mm, pyörintä nopeus riippuu auton nopeudesta, ø 242 mm, as.reikä ø 98 mm.

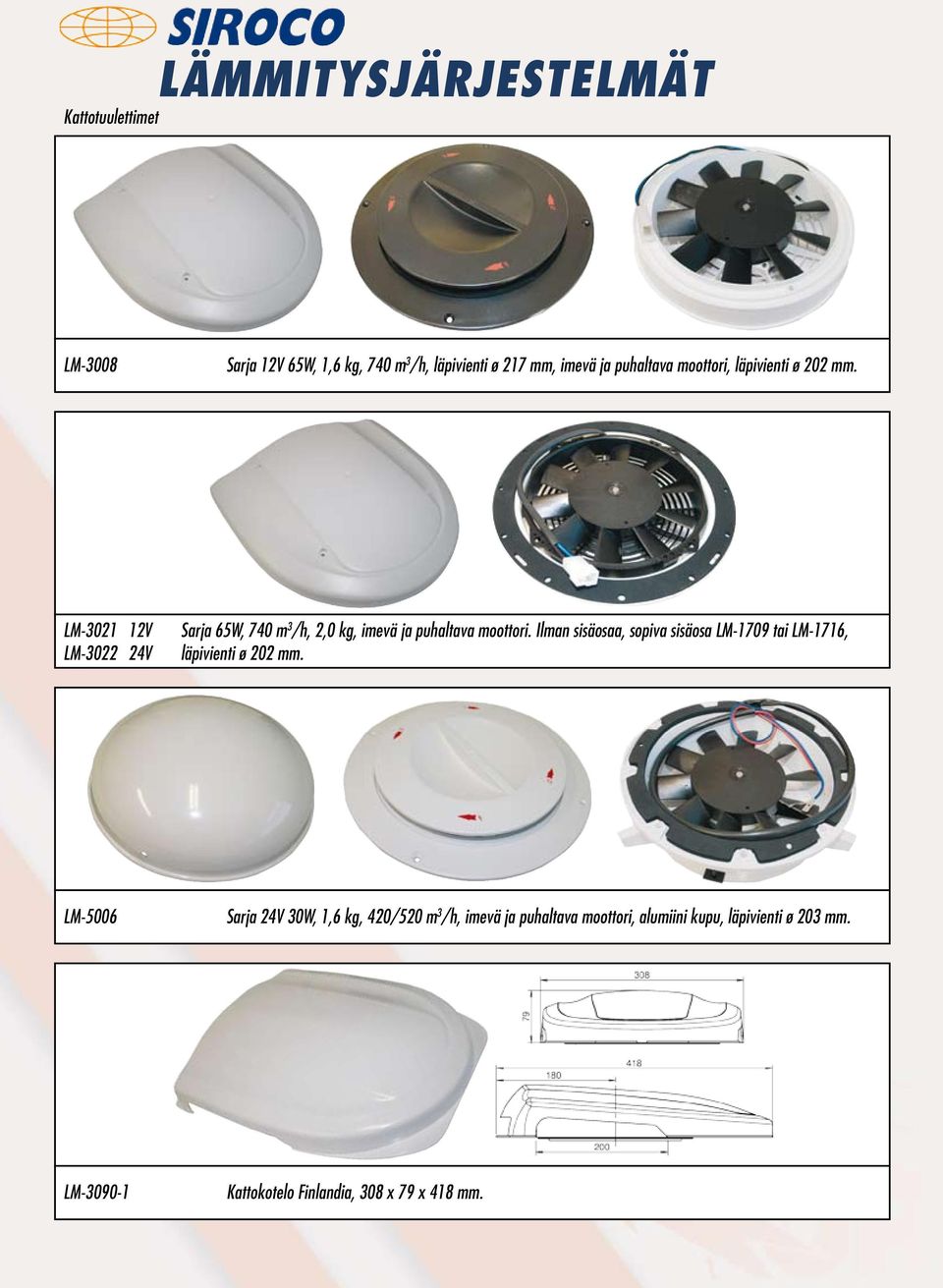

9 Kattotuulettimet LM-3008 Sarja 12V 65W, 1,6 kg, 740 m 3 /h, läpivienti ø 217 mm, imevä ja puhaltava moottori, läpivienti ø 202 mm. LM V LM V Sarja 65W, 740 m 3 /h, 2,0 kg, imevä ja puhaltava moottori. Ilman sisäosaa, sopiva sisäosa LM-1709 tai LM-1716, läpivienti ø 202 mm. LM-5006 Sarja 24V 30W, 1,6 kg, 420/520 m 3 /h, imevä ja puhaltava moottori, alumiini kupu, läpivienti ø 203 mm. LM Kattokotelo Finlandia, 308 x 79 x 418 mm.

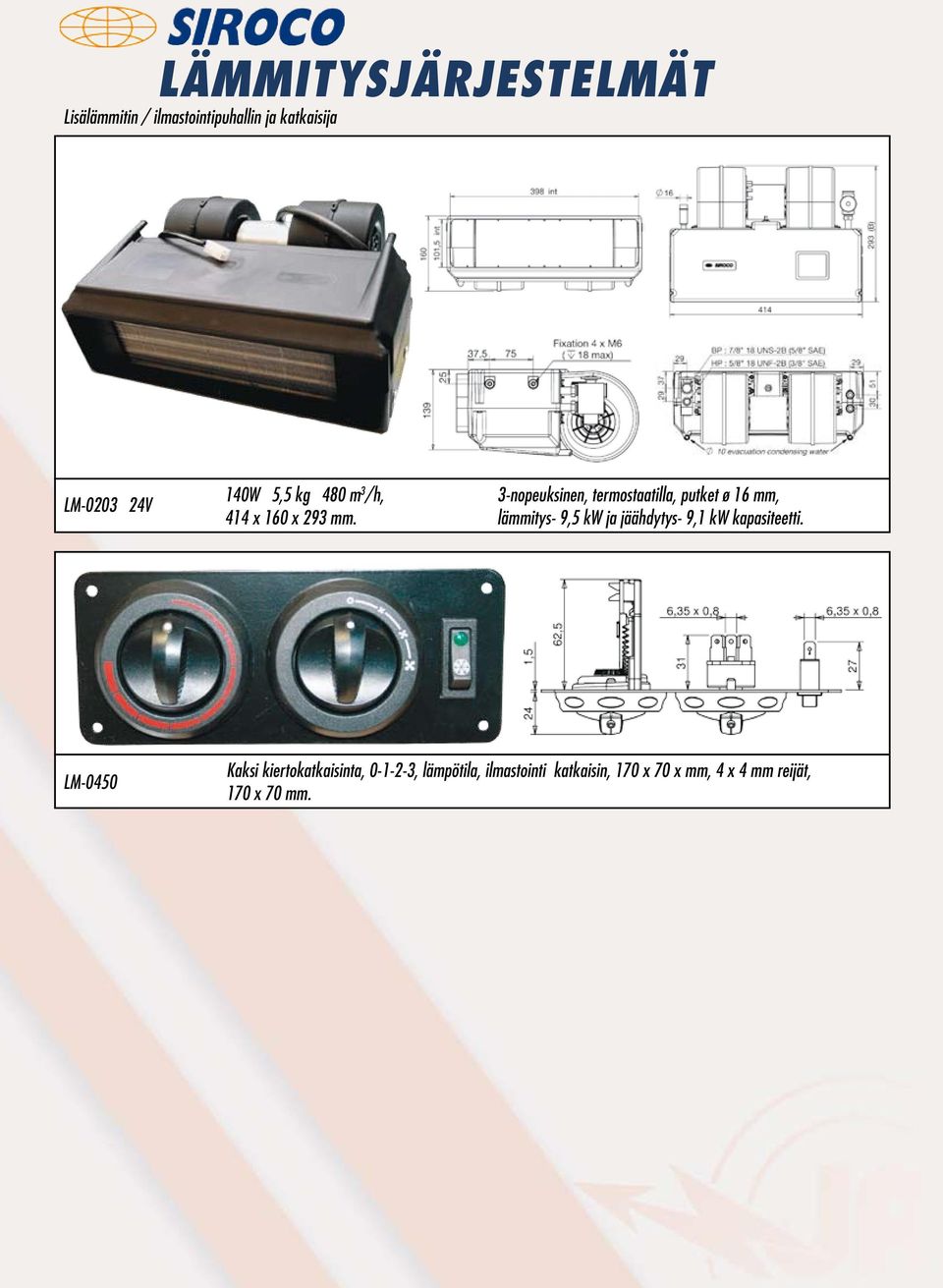

10 Lisälämmitin / ilmastointipuhallin ja katkaisija LM V 140W 5,5 kg 480 m 3 /h, 414 x 160 x 293 mm. 3-nopeuksinen, termostaatilla, putket ø 16 mm, lämmitys- 9,5 kw ja jäähdytys- 9,1 kw kapasiteetti. LM-0450 Kaksi kiertokatkaisinta, , lämpötila, ilmastointi katkaisin, 170 x 70 x mm, 4 x 4 mm reijät, 170 x 70 mm.

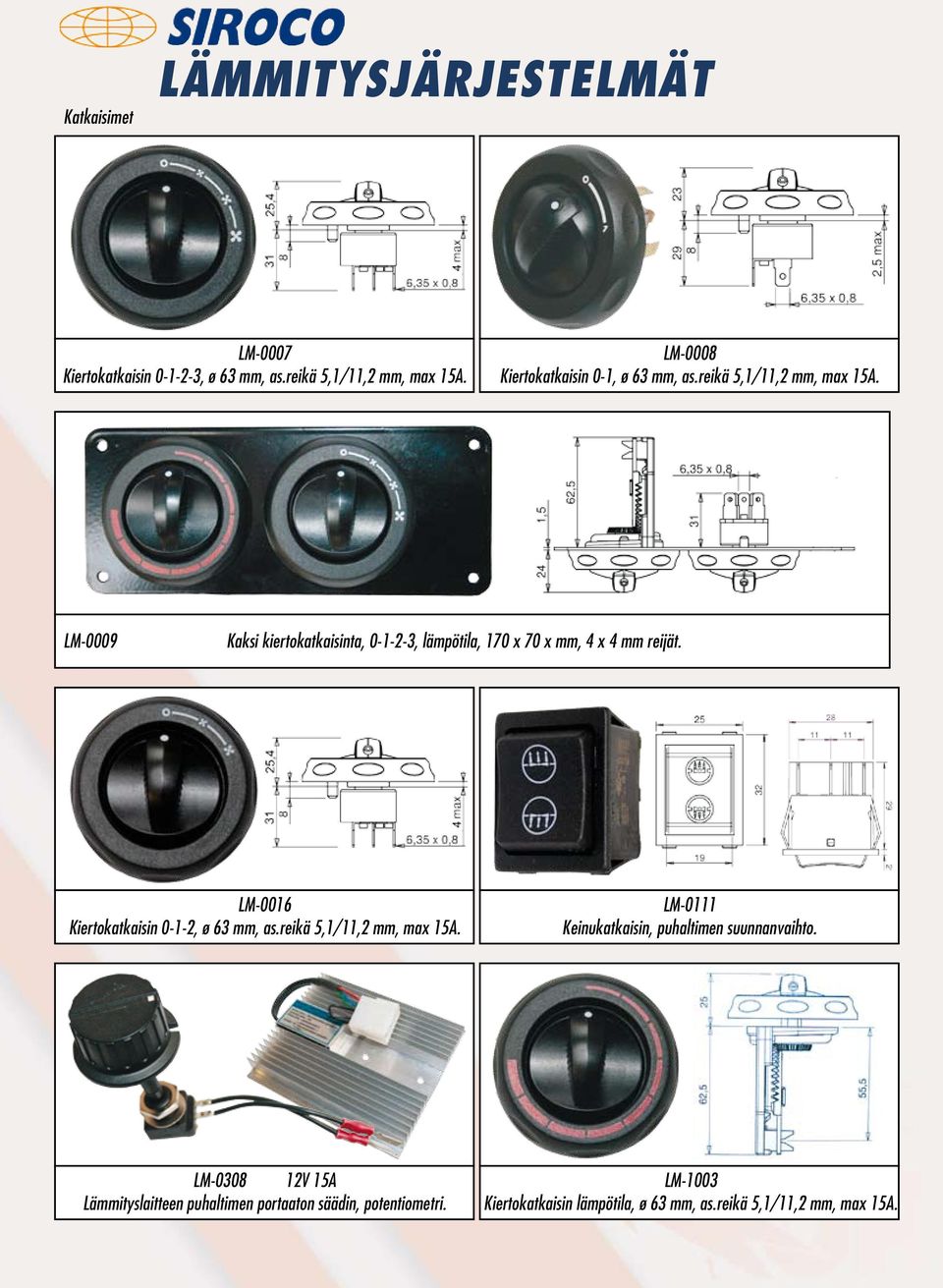

11 Katkaisimet LÄMMITYSJÄRJESTELMÄT LM-0007 Kiertokatkaisin , ø 63 mm, as.reikä 5,1/11,2 mm, max 15A. LM-0008 Kiertokatkaisin 0-1, ø 63 mm, as.reikä 5,1/11,2 mm, max 15A. LM-0009 Kaksi kiertokatkaisinta, , lämpötila, 170 x 70 x mm, 4 x 4 mm reijät. LM-0016 Kiertokatkaisin 0-1-2, ø 63 mm, as.reikä 5,1/11,2 mm, max 15A. LM-0111 Keinukatkaisin, puhaltimen suunnanvaihto. LM V 15A Lämmityslaitteen puhaltimen portaaton säädin, potentiometri. LM-1003 Kiertokatkaisin lämpötila, ø 63 mm, as.reikä 5,1/11,2 mm, max 15A.

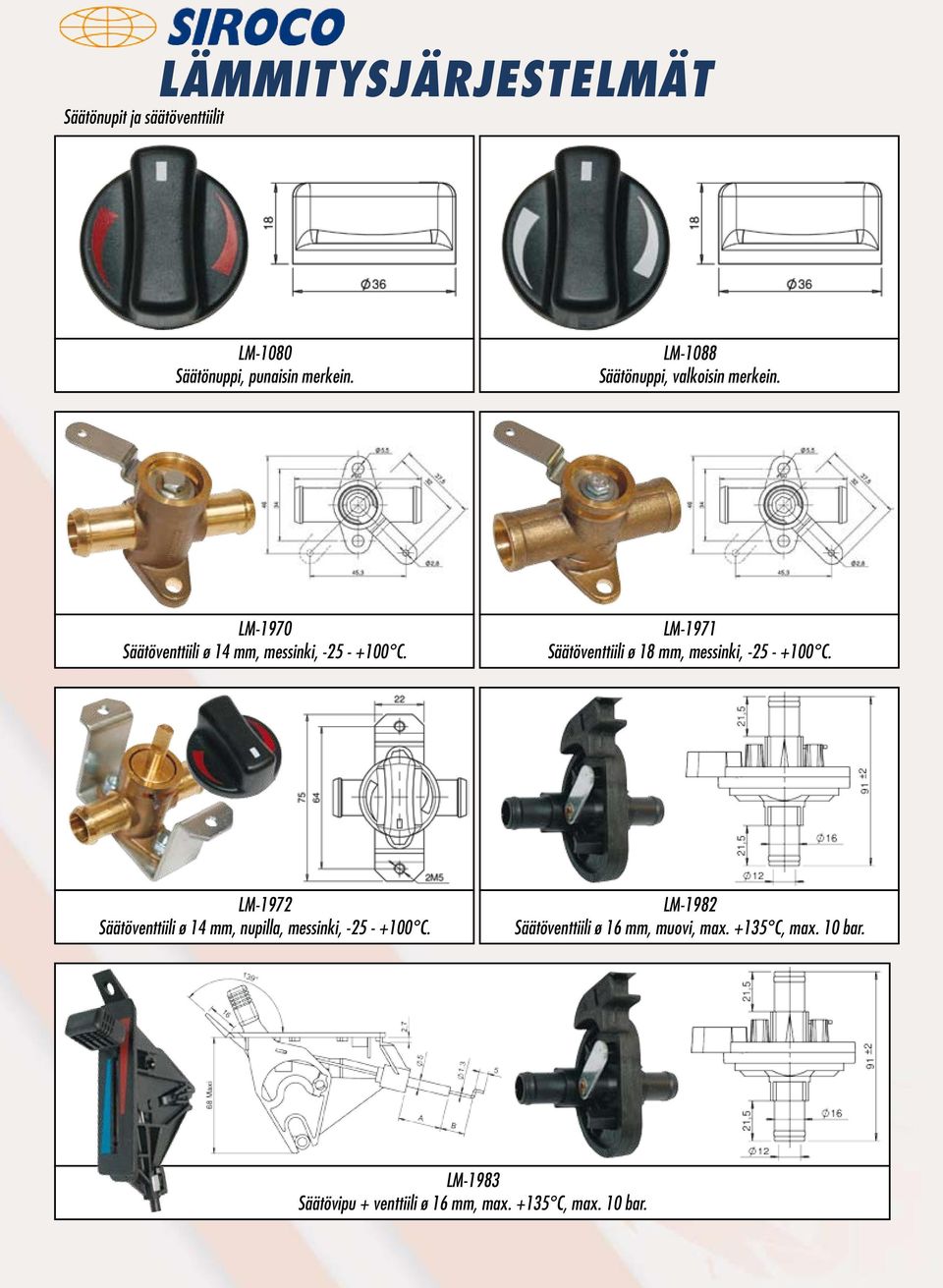

12 Säätönupit ja säätöventtiilit LM-1080 Säätönuppi, punaisin merkein. LM-1088 Säätönuppi, valkoisin merkein. LM-1970 Säätöventtiili ø 14 mm, messinki, C. LM-1971 Säätöventtiili ø 18 mm, messinki, C. LM-1972 Säätöventtiili ø 14 mm, nupilla, messinki, C. LM-1982 Säätöventtiili ø 16 mm, muovi, max C, max. 10 bar. LM-1983 Säätövipu + venttiili ø 16 mm, max C, max. 10 bar.

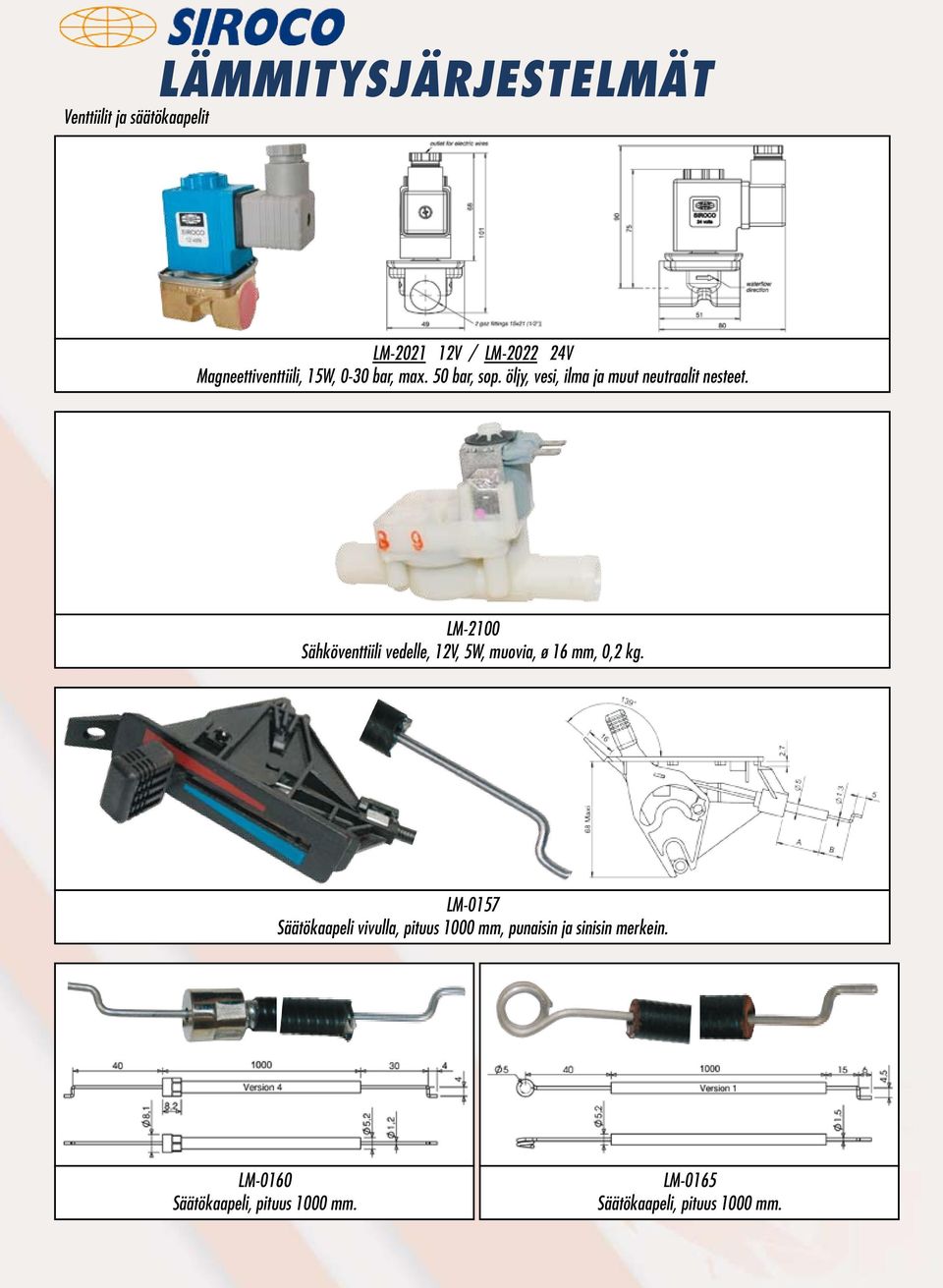

13 Venttiilit ja säätökaapelit LM V / LM V Magneettiventtiili, 15W, 0-30 bar, max. 50 bar, sop. öljy, vesi, ilma ja muut neutraalit nesteet. LM-2100 Sähköventtiili vedelle, 12V, 5W, muovia, ø 16 mm, 0,2 kg. LM-0157 Säätökaapeli vivulla, pituus 1000 mm, punaisin ja sinisin merkein. LM-0160 Säätökaapeli, pituus 1000 mm. LM-0165 Säätökaapeli, pituus 1000 mm.

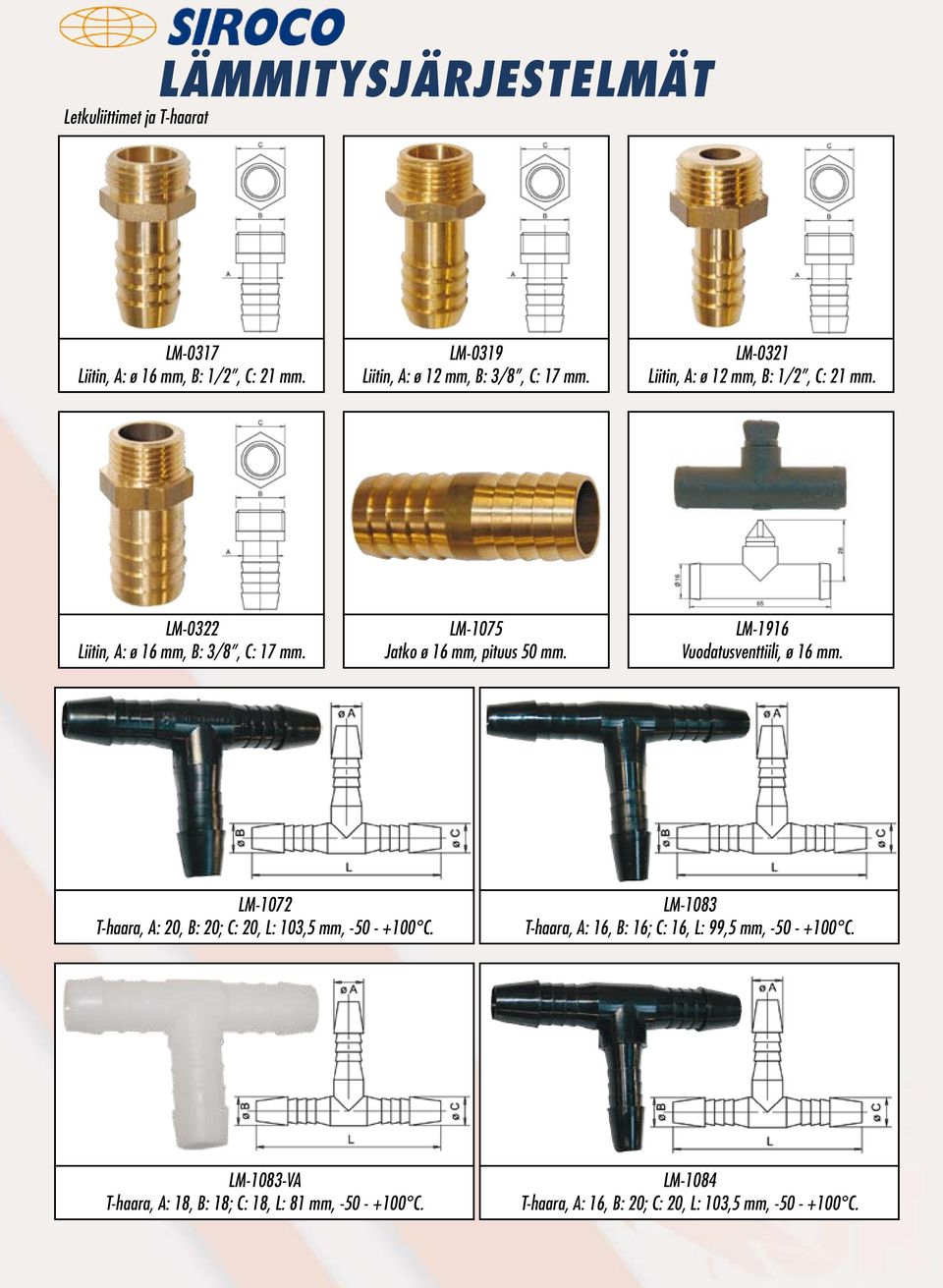

14 Letkuliittimet ja T-haarat LM-0317 Liitin, A: ø 16 mm, B: 1/2, C: 21 mm. LM-0319 Liitin, A: ø 12 mm, B: 3/8, C: 17 mm. LM-0321 Liitin, A: ø 12 mm, B: 1/2, C: 21 mm. LM-0322 Liitin, A: ø 16 mm, B: 3/8, C: 17 mm. LM-1075 Jatko ø 16 mm, pituus 50 mm. LM-1916 Vuodatusventtiili, ø 16 mm. LM-1072 T-haara, A: 20, B: 20; C: 20, L: 103,5 mm, C. LM-1083 T-haara, A: 16, B: 16; C: 16, L: 99,5 mm, C. LM-1083-VA T-haara, A: 18, B: 18; C: 18, L: 81 mm, C. LM-1084 T-haara, A: 16, B: 20; C: 20, L: 103,5 mm, C.

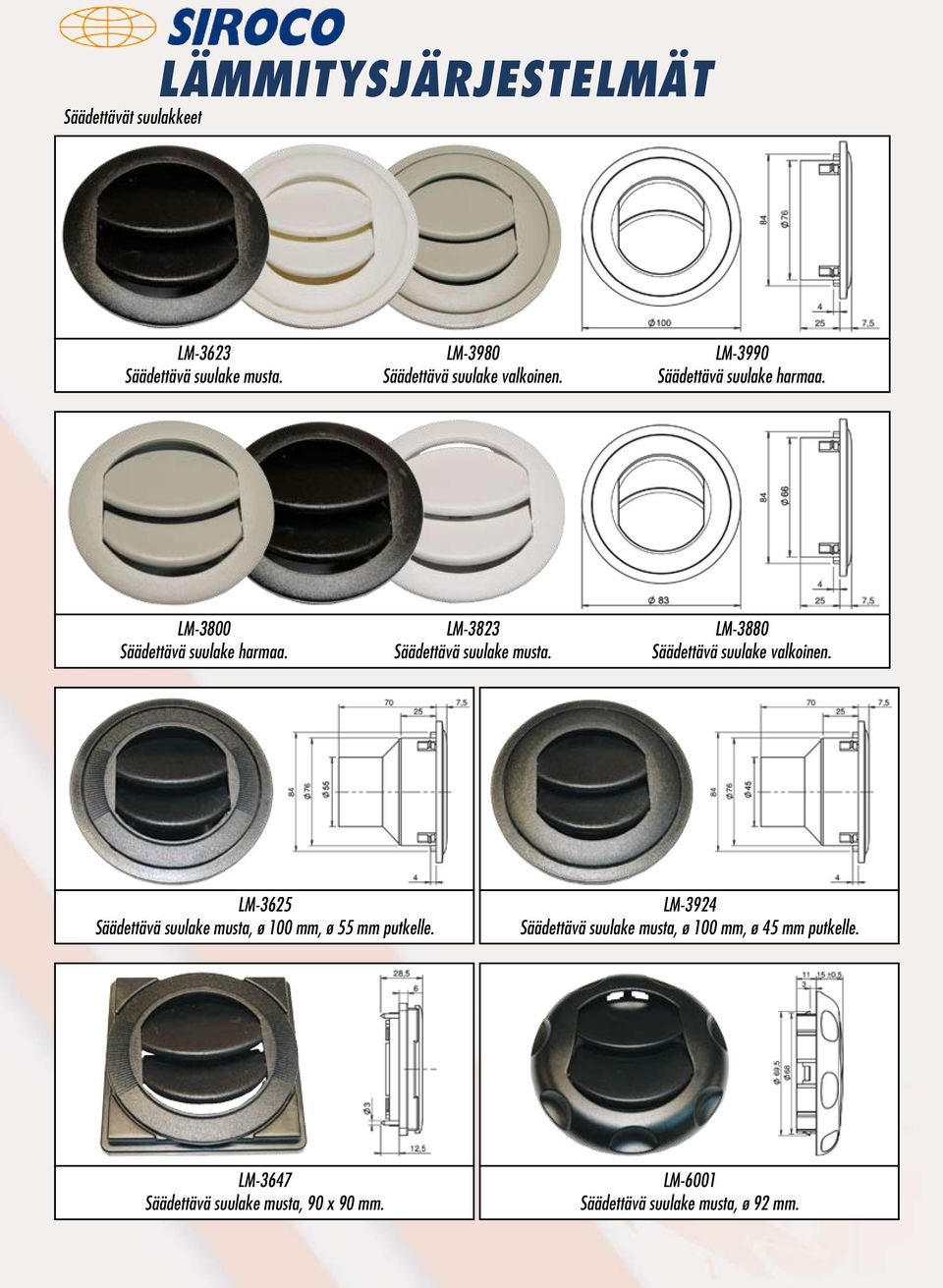

15 Säädettävät suulakkeet LM-3623 Säädettävä suulake musta. LM-3980 Säädettävä suulake valkoinen. LM-3990 Säädettävä suulake harmaa. LM-3800 Säädettävä suulake harmaa. LM-3823 Säädettävä suulake musta. LM-3880 Säädettävä suulake valkoinen. LM-3625 Säädettävä suulake musta, ø 100 mm, ø 55 mm putkelle. LM-3924 Säädettävä suulake musta, ø 100 mm, ø 45 mm putkelle. LM-3647 Säädettävä suulake musta, 90 x 90 mm. LM-6001 Säädettävä suulake musta, ø 92 mm.

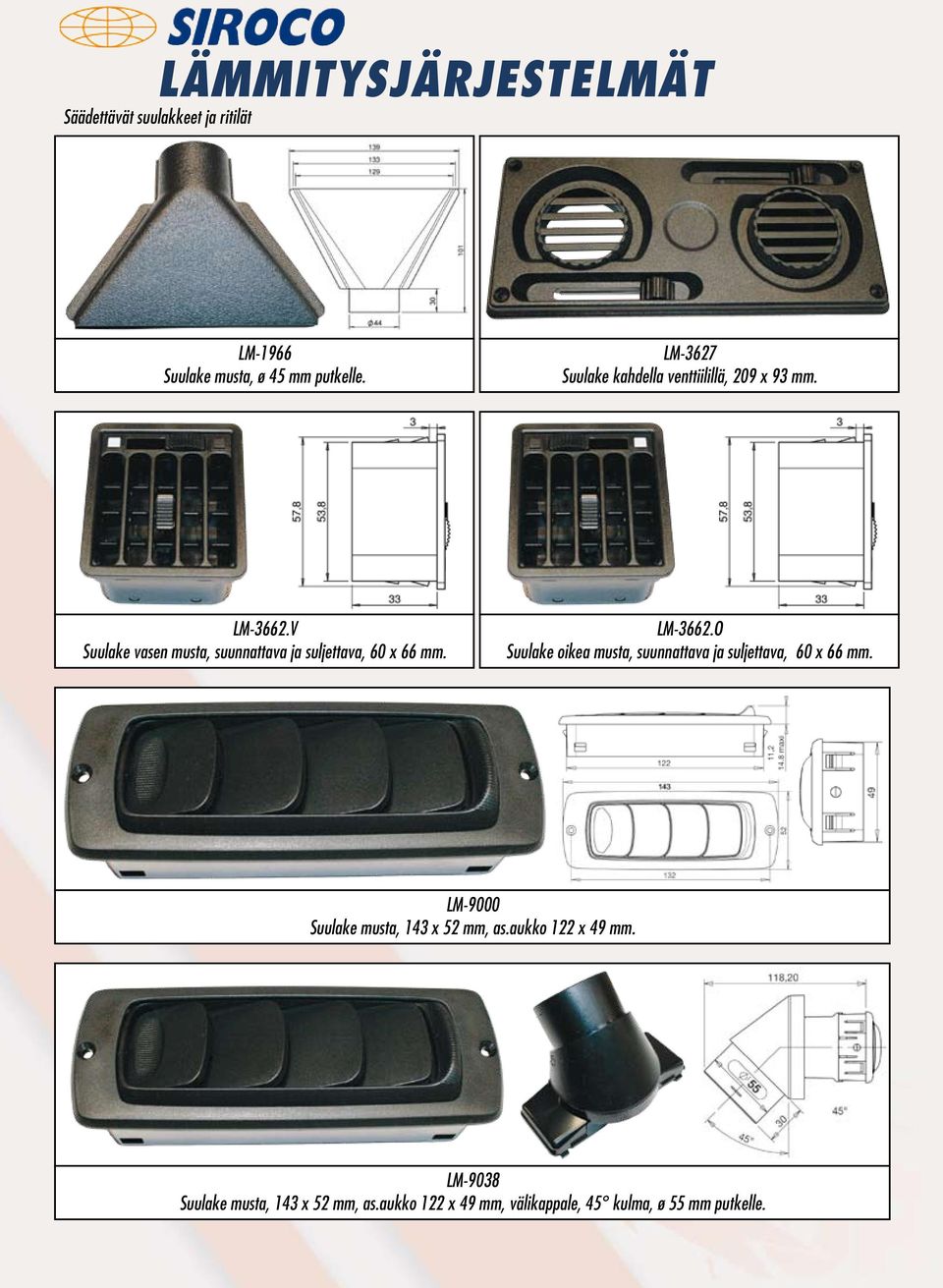

16 Säädettävät suulakkeet ja ritilät LM-1966 Suulake musta, ø 45 mm putkelle. LM-3627 Suulake kahdella venttiilillä, 209 x 93 mm. LM-3662.V Suulake vasen musta, suunnattava ja suljettava, 60 x 66 mm. LM-3662.O Suulake oikea musta, suunnattava ja suljettava, 60 x 66 mm. LM-9000 Suulake musta, 143 x 52 mm, as.aukko 122 x 49 mm. LM-9038 Suulake musta, 143 x 52 mm, as.aukko 122 x 49 mm, välikappale, 45 kulma, ø 55 mm putkelle.

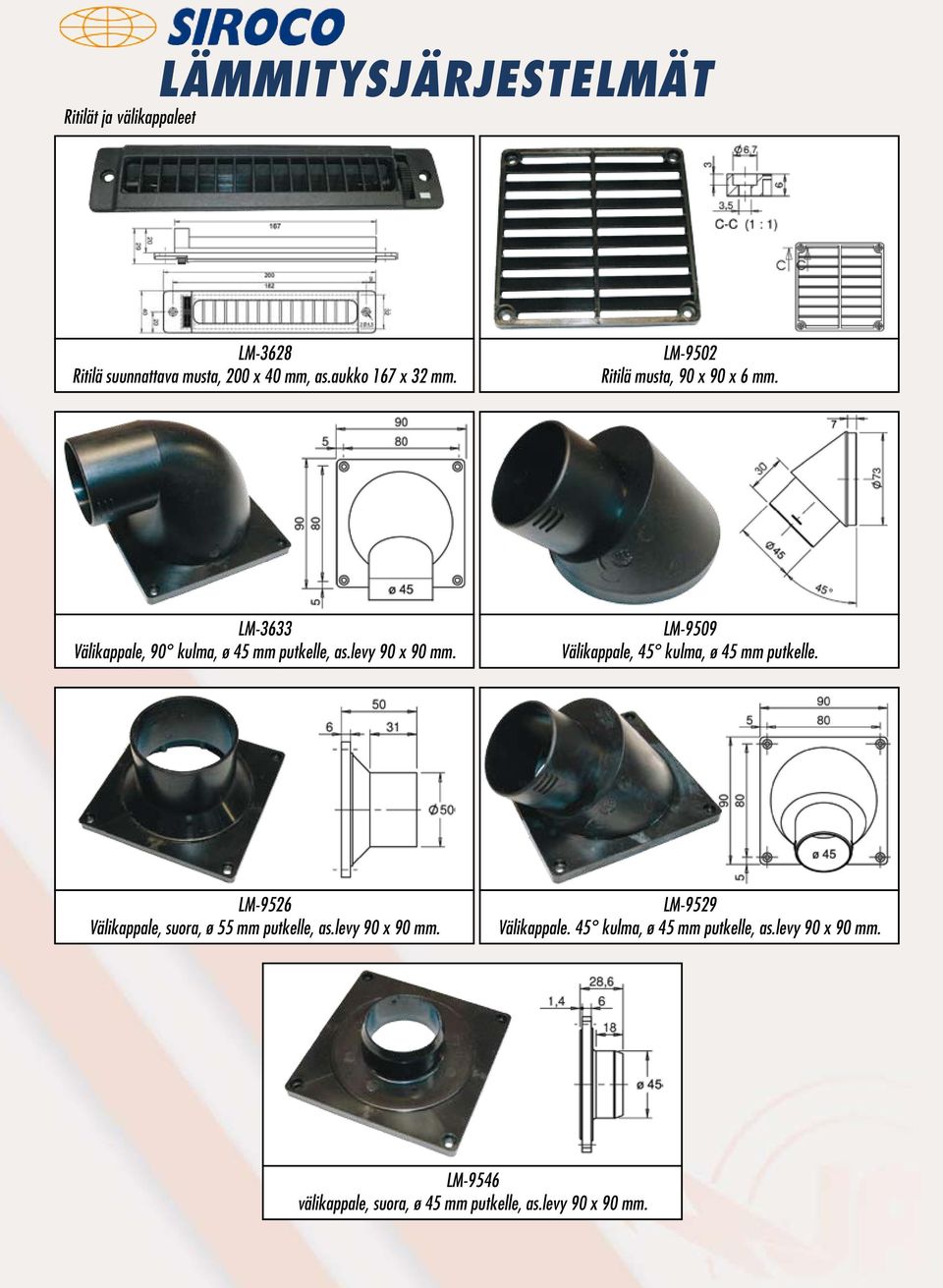

17 Ritilät ja välikappaleet LM-3628 Ritilä suunnattava musta, 200 x 40 mm, as.aukko 167 x 32 mm. LM-9502 Ritilä musta, 90 x 90 x 6 mm. LM-3633 Välikappale, 90 kulma, ø 45 mm putkelle, as.levy 90 x 90 mm. LM-9509 Välikappale, 45 kulma, ø 45 mm putkelle. LM-9526 Välikappale, suora, ø 55 mm putkelle, as.levy 90 x 90 mm. LM-9529 Välikappale. 45 kulma, ø 45 mm putkelle, as.levy 90 x 90 mm. LM-9546 välikappale, suora, ø 45 mm putkelle, as.levy 90 x 90 mm.

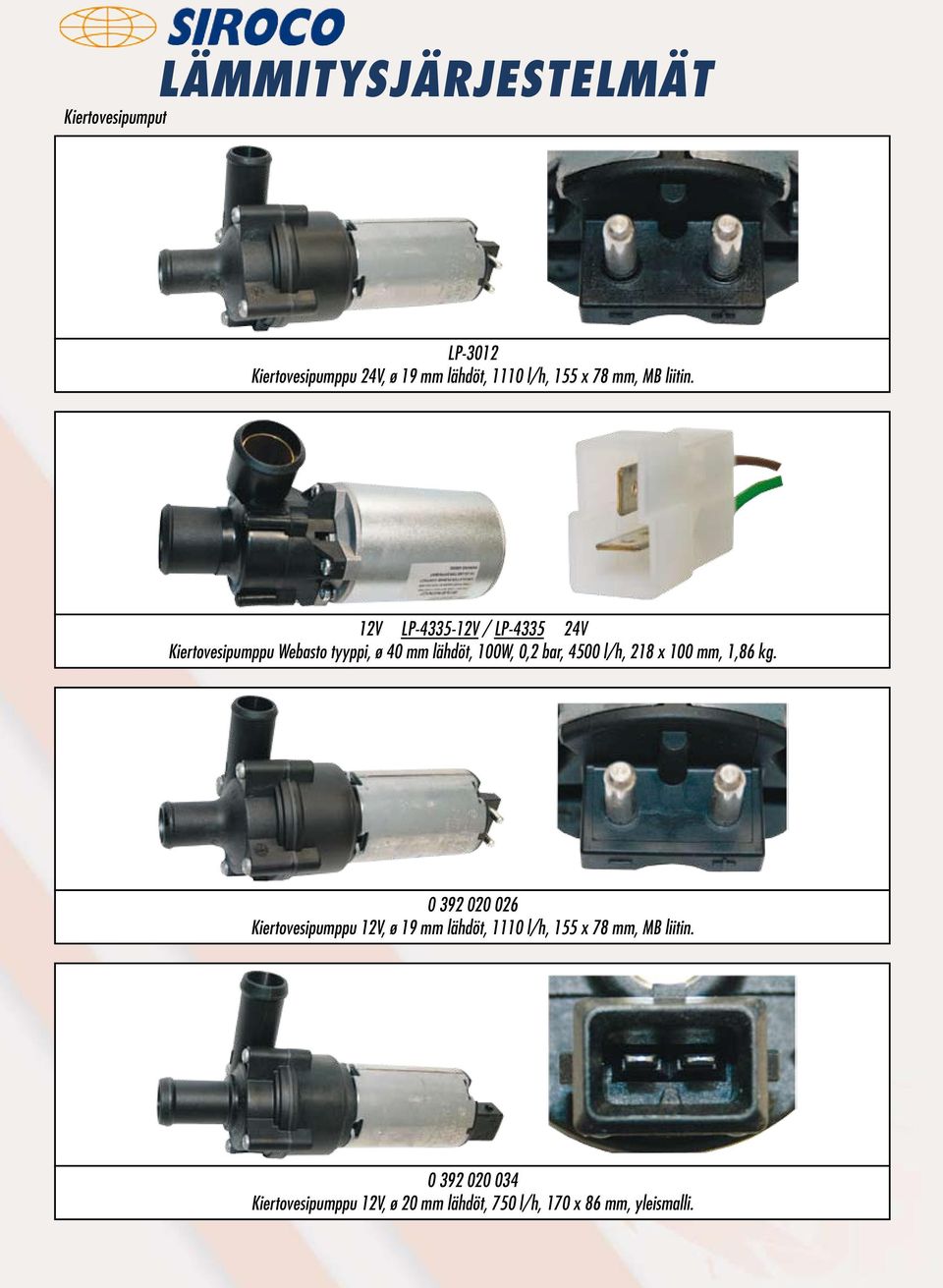

18 Kiertovesipumput LP-3012 Kiertovesipumppu 24V, ø 19 mm lähdöt, 1110 l/h, 155 x 78 mm, MB liitin. 12V LP V / LP V Kiertovesipumppu Webasto tyyppi, ø 40 mm lähdöt, 100W, 0,2 bar, 4500 l/h, 218 x 100 mm, 1,86 kg Kiertovesipumppu 12V, ø 19 mm lähdöt, 1110 l/h, 155 x 78 mm, MB liitin Kiertovesipumppu 12V, ø 20 mm lähdöt, 750 l/h, 170 x 86 mm, yleismalli.

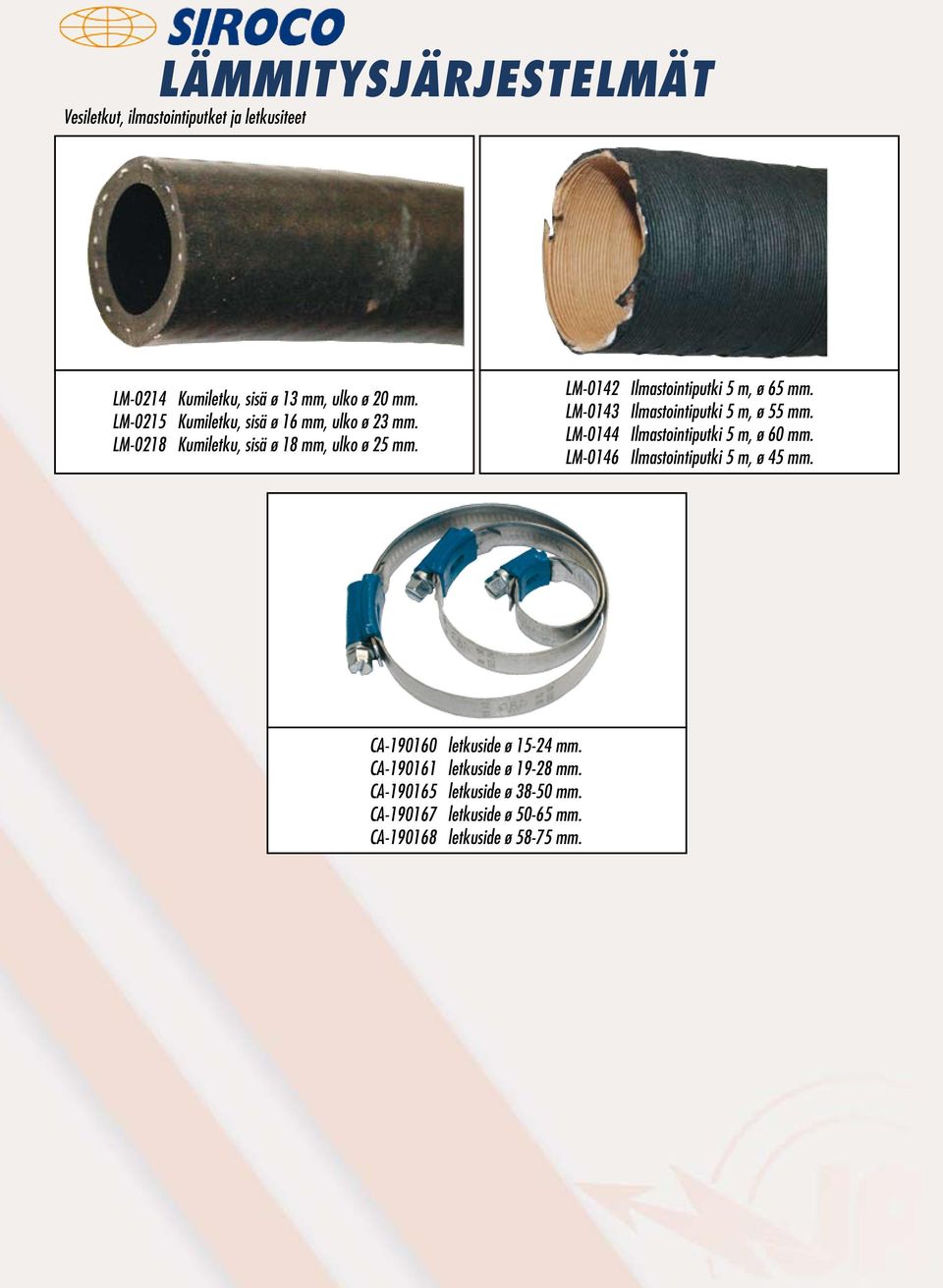

19 Vesiletkut, ilmastointiputket ja letkusiteet LM-0214 Kumiletku, sisä ø 13 mm, ulko ø 20 mm. LM-0215 Kumiletku, sisä ø 16 mm, ulko ø 23 mm. LM-0218 Kumiletku, sisä ø 18 mm, ulko ø 25 mm. LM-0142 Ilmastointiputki 5 m, ø 65 mm. LM-0143 Ilmastointiputki 5 m, ø 55 mm. LM-0144 Ilmastointiputki 5 m, ø 60 mm. LM-0146 Ilmastointiputki 5 m, ø 45 mm. CA letkuside ø mm. CA letkuside ø mm. CA letkuside ø mm. CA letkuside ø mm. CA letkuside ø mm.
