next kw Vakioilmastointikoneet, joissa on ilman puhallus ylös tai alas T_NXT_0908_FI

Koko: px
Aloita esitys sivulta:

Download "next 6 161 kw Vakioilmastointikoneet, joissa on ilman puhallus ylös tai alas T_NXT_0908_FI"

Transkriptio

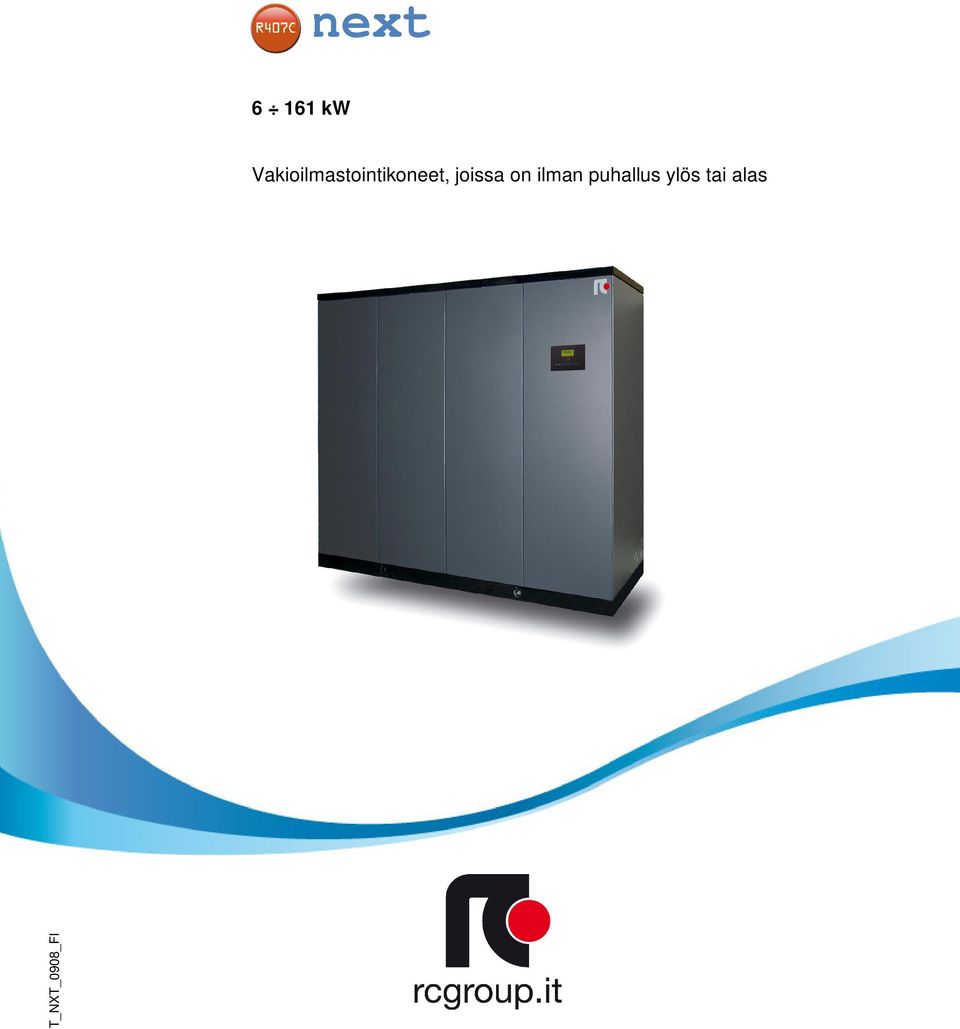

1 next kw Vakioilmastointikoneet, joissa on ilman puhallus ylös tai alas T_NXT_0908_FI

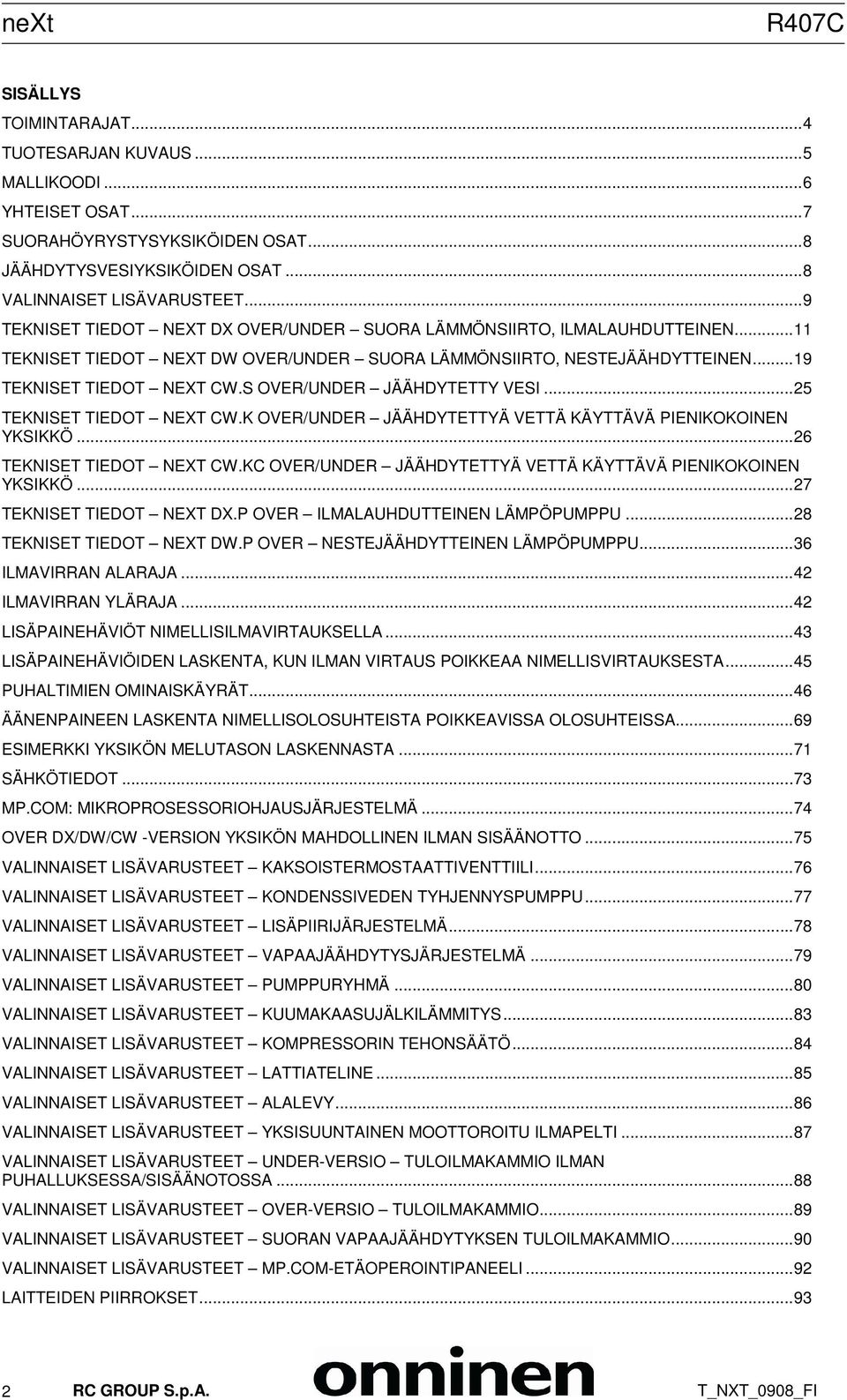

2 next R407C SISÄLLYS TOIMINTARAJAT...4 TUOTESARJAN KUVAUS...5 MALLIKOODI...6 YHTEISET OSAT...7 SUORAHÖYRYSTYSYKSIKÖIDEN OSAT...8 JÄÄHDYTYSVESIYKSIKÖIDEN OSAT...8 VALINNAISET LISÄVARUSTEET...9 TEKNISET TIEDOT NEXT DX OVER/UNDER SUORA LÄMMÖNSIIRTO, ILMALAUHDUTTEINEN...11 TEKNISET TIEDOT NEXT DW OVER/UNDER SUORA LÄMMÖNSIIRTO, NESTEJÄÄHDYTTEINEN...19 TEKNISET TIEDOT NEXT CW.S OVER/UNDER JÄÄHDYTETTY VESI...25 TEKNISET TIEDOT NEXT CW.K OVER/UNDER JÄÄHDYTETTYÄ VETTÄ KÄYTTÄVÄ PIENIKOKOINEN YKSIKKÖ...26 TEKNISET TIEDOT NEXT CW.KC OVER/UNDER JÄÄHDYTETTYÄ VETTÄ KÄYTTÄVÄ PIENIKOKOINEN YKSIKKÖ...27 TEKNISET TIEDOT NEXT DX.P OVER ILMALAUHDUTTEINEN LÄMPÖPUMPPU...28 TEKNISET TIEDOT NEXT DW.P OVER NESTEJÄÄHDYTTEINEN LÄMPÖPUMPPU...36 ILMAVIRRAN ALARAJA...42 ILMAVIRRAN YLÄRAJA...42 LISÄPAINEHÄVIÖT NIMELLISILMAVIRTAUKSELLA...43 LISÄPAINEHÄVIÖIDEN LASKENTA, KUN ILMAN VIRTAUS POIKKEAA NIMELLISVIRTAUKSESTA...45 PUHALTIMIEN OMINAISKÄYRÄT...46 ÄÄNENPAINEEN LASKENTA NIMELLISOLOSUHTEISTA POIKKEAVISSA OLOSUHTEISSA...69 ESIMERKKI YKSIKÖN MELUTASON LASKENNASTA...71 SÄHKÖTIEDOT...73 MP.COM: MIKROPROSESSORIOHJAUSJÄRJESTELMÄ...74 OVER DX/DW/CW -VERSION YKSIKÖN MAHDOLLINEN ILMAN SISÄÄNOTTO...75 VALINNAISET LISÄVARUSTEET KAKSOISTERMOSTAATTIVENTTIILI...76 VALINNAISET LISÄVARUSTEET KONDENSSIVEDEN TYHJENNYSPUMPPU...77 VALINNAISET LISÄVARUSTEET LISÄPIIRIJÄRJESTELMÄ...78 VALINNAISET LISÄVARUSTEET VAPAAJÄÄHDYTYSJÄRJESTELMÄ...79 VALINNAISET LISÄVARUSTEET PUMPPURYHMÄ...80 VALINNAISET LISÄVARUSTEET KUUMAKAASUJÄLKILÄMMITYS...83 VALINNAISET LISÄVARUSTEET KOMPRESSORIN TEHONSÄÄTÖ...84 VALINNAISET LISÄVARUSTEET LATTIATELINE...85 VALINNAISET LISÄVARUSTEET ALALEVY...86 VALINNAISET LISÄVARUSTEET YKSISUUNTAINEN MOOTTOROITU ILMAPELTI...87 VALINNAISET LISÄVARUSTEET UNDER-VERSIO TULOILMAKAMMIO ILMAN PUHALLUKSESSA/SISÄÄNOTOSSA...88 VALINNAISET LISÄVARUSTEET OVER-VERSIO TULOILMAKAMMIO...89 VALINNAISET LISÄVARUSTEET SUORAN VAPAAJÄÄHDYTYKSEN TULOILMAKAMMIO...90 VALINNAISET LISÄVARUSTEET MP.COM-ETÄOPEROINTIPANEELI...92 LAITTEIDEN PIIRROKSET RC GROUP S.p.A. T_NXT_0908_FI

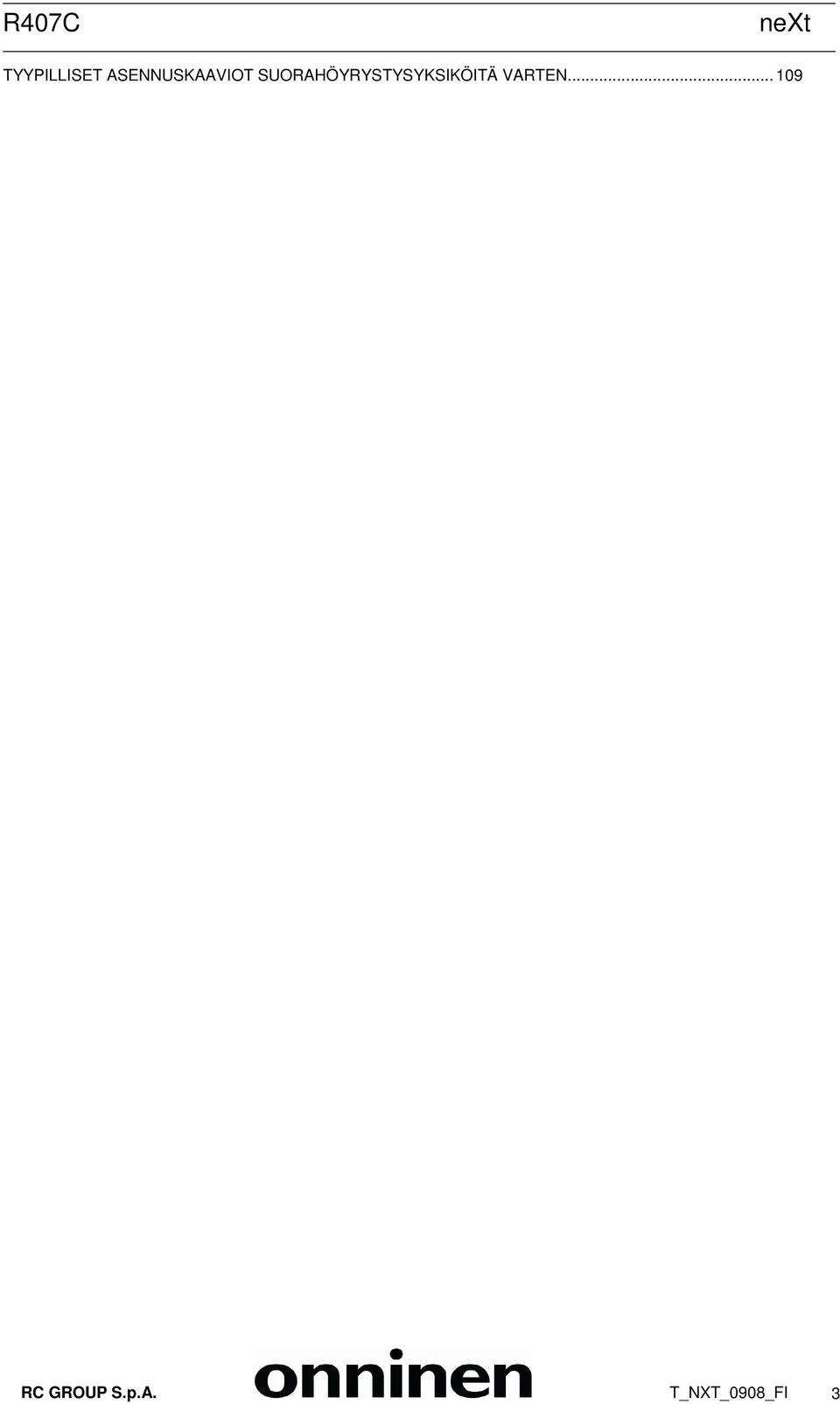

3 R407C next TYYPILLISET ASENNUSKAAVIOT SUORAHÖYRYSTYSYKSIKÖITÄ VARTEN RC GROUP S.p.A. T_NXT_0908_FI 3

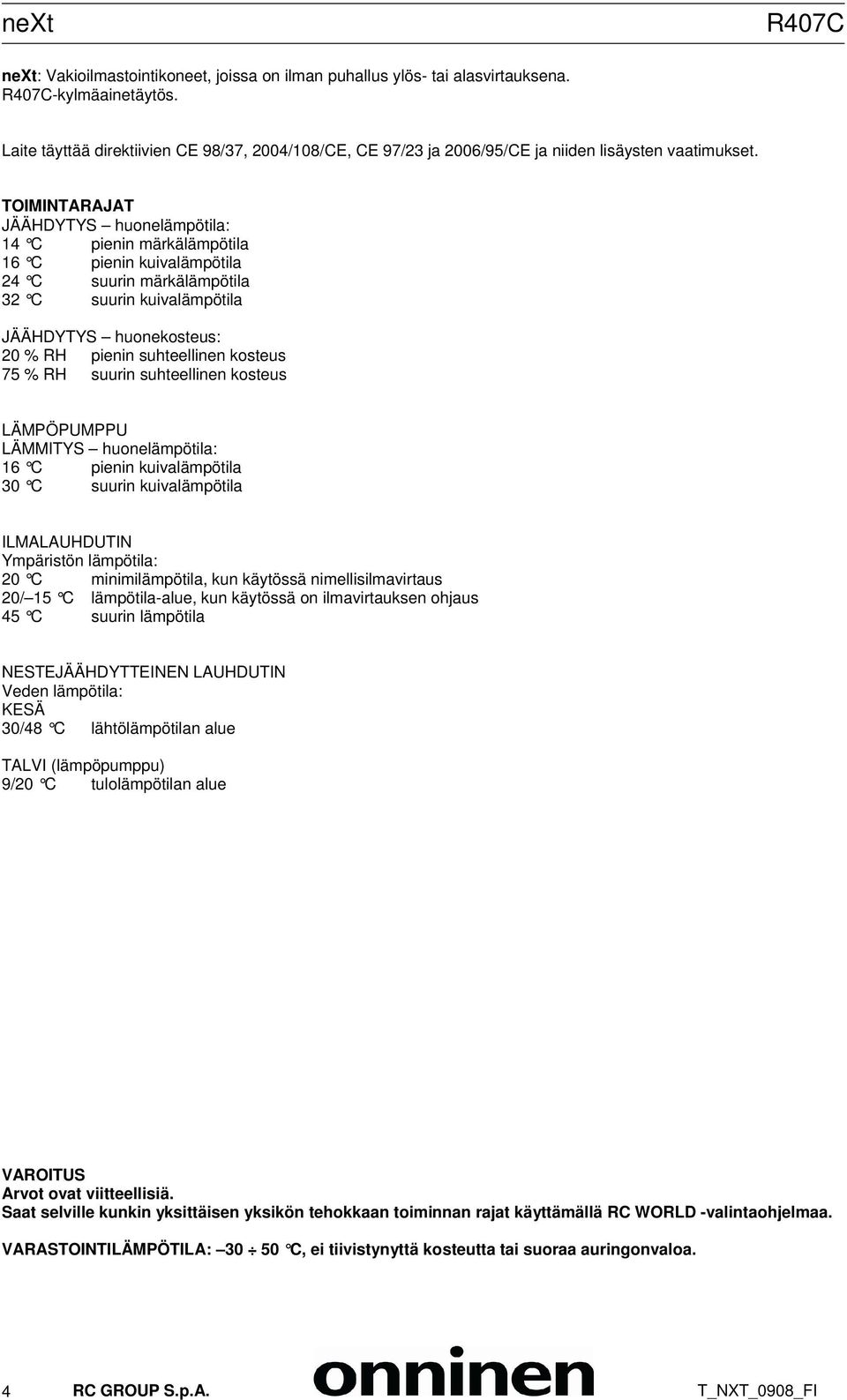

4 next R407C next: Vakioilmastointikoneet, joissa on ilman puhallus ylös- tai alasvirtauksena. R407C-kylmäainetäytös. Laite täyttää direktiivien CE 98/37, 2004/108/CE, CE 97/23 ja 2006/95/CE ja niiden lisäysten vaatimukset. TOIMINTARAJAT JÄÄHDYTYS huonelämpötila: 14 C pienin märkälämpötila 16 C pienin kuivalämpötila 24 C suurin märkälämpötila 32 C suurin kuivalämpötila JÄÄHDYTYS huonekosteus: 20 % RH pienin suhteellinen kosteus 75 % RH suurin suhteellinen kosteus LÄMPÖPUMPPU LÄMMITYS huonelämpötila: 16 C pienin kuivalämpötila 30 C suurin kuivalämpötila ILMALAUHDUTIN Ympäristön lämpötila: 20 C minimilämpötila, kun käytössä nimellisilmavirtaus 20/ 15 C lämpötila-alue, kun käytössä on ilmavirtauksen ohjaus 45 C suurin lämpötila NESTEJÄÄHDYTTEINEN LAUHDUTIN Veden lämpötila: KESÄ 30/48 C lähtölämpötilan alue TALVI (lämpöpumppu) 9/20 C tulolämpötilan alue VAROITUS Arvot ovat viitteellisiä. Saat selville kunkin yksittäisen yksikön tehokkaan toiminnan rajat käyttämällä RC WORLD -valintaohjelmaa. VARASTOINTILÄMPÖTILA: C, ei tiivistynyttä kosteutta tai suoraa auringonvaloa. 4 RC GROUP S.p.A. T_NXT_0908_FI

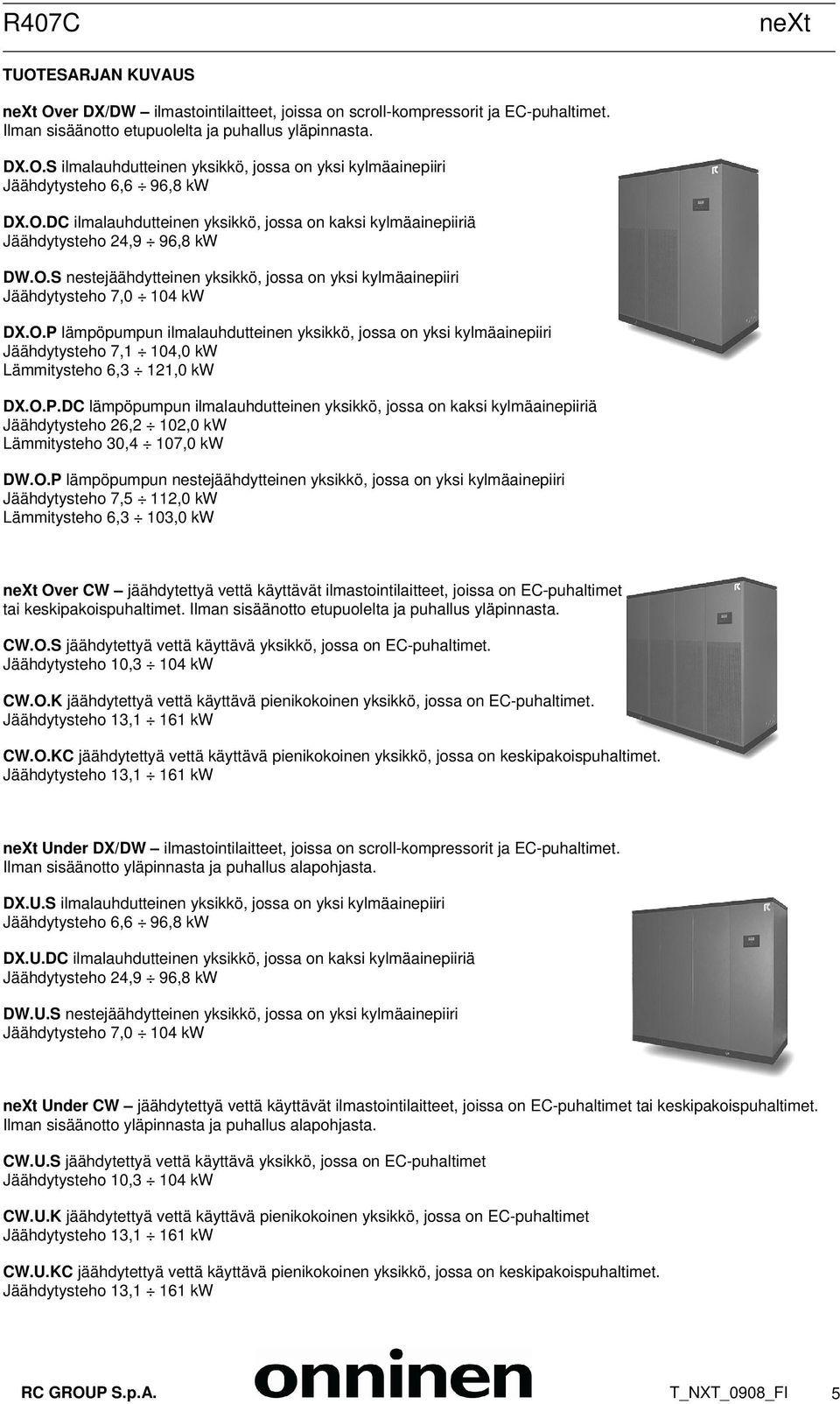

5 R407C next TUOTESARJAN KUVAUS next Over DX/DW ilmastointilaitteet, joissa on scroll-kompressorit ja EC-puhaltimet. Ilman sisäänotto etupuolelta ja puhallus yläpinnasta. DX.O.S ilmalauhdutteinen yksikkö, jossa on yksi kylmäainepiiri Jäähdytysteho 6,6 96,8 kw DX.O.DC ilmalauhdutteinen yksikkö, jossa on kaksi kylmäainepiiriä Jäähdytysteho 24,9 96,8 kw DW.O.S nestejäähdytteinen yksikkö, jossa on yksi kylmäainepiiri Jäähdytysteho 7,0 104 kw DX.O.P lämpöpumpun ilmalauhdutteinen yksikkö, jossa on yksi kylmäainepiiri Jäähdytysteho 7,1 104,0 kw Lämmitysteho 6,3 121,0 kw DX.O.P.DC lämpöpumpun ilmalauhdutteinen yksikkö, jossa on kaksi kylmäainepiiriä Jäähdytysteho 26,2 102,0 kw Lämmitysteho 30,4 107,0 kw DW.O.P lämpöpumpun nestejäähdytteinen yksikkö, jossa on yksi kylmäainepiiri Jäähdytysteho 7,5 112,0 kw Lämmitysteho 6,3 103,0 kw next Over CW jäähdytettyä vettä käyttävät ilmastointilaitteet, joissa on EC-puhaltimet tai keskipakoispuhaltimet. Ilman sisäänotto etupuolelta ja puhallus yläpinnasta. CW.O.S jäähdytettyä vettä käyttävä yksikkö, jossa on EC-puhaltimet. Jäähdytysteho 10,3 104 kw CW.O.K jäähdytettyä vettä käyttävä pienikokoinen yksikkö, jossa on EC-puhaltimet. Jäähdytysteho 13,1 161 kw CW.O.KC jäähdytettyä vettä käyttävä pienikokoinen yksikkö, jossa on keskipakoispuhaltimet. Jäähdytysteho 13,1 161 kw next Under DX/DW ilmastointilaitteet, joissa on scroll-kompressorit ja EC-puhaltimet. Ilman sisäänotto yläpinnasta ja puhallus alapohjasta. DX.U.S ilmalauhdutteinen yksikkö, jossa on yksi kylmäainepiiri Jäähdytysteho 6,6 96,8 kw DX.U.DC ilmalauhdutteinen yksikkö, jossa on kaksi kylmäainepiiriä Jäähdytysteho 24,9 96,8 kw DW.U.S nestejäähdytteinen yksikkö, jossa on yksi kylmäainepiiri Jäähdytysteho 7,0 104 kw next Under CW jäähdytettyä vettä käyttävät ilmastointilaitteet, joissa on EC-puhaltimet tai keskipakoispuhaltimet. Ilman sisäänotto yläpinnasta ja puhallus alapohjasta. CW.U.S jäähdytettyä vettä käyttävä yksikkö, jossa on EC-puhaltimet Jäähdytysteho 10,3 104 kw CW.U.K jäähdytettyä vettä käyttävä pienikokoinen yksikkö, jossa on EC-puhaltimet Jäähdytysteho 13,1 161 kw CW.U.KC jäähdytettyä vettä käyttävä pienikokoinen yksikkö, jossa on keskipakoispuhaltimet. Jäähdytysteho 13,1 161 kw RC GROUP S.p.A. T_NXT_0908_FI 5

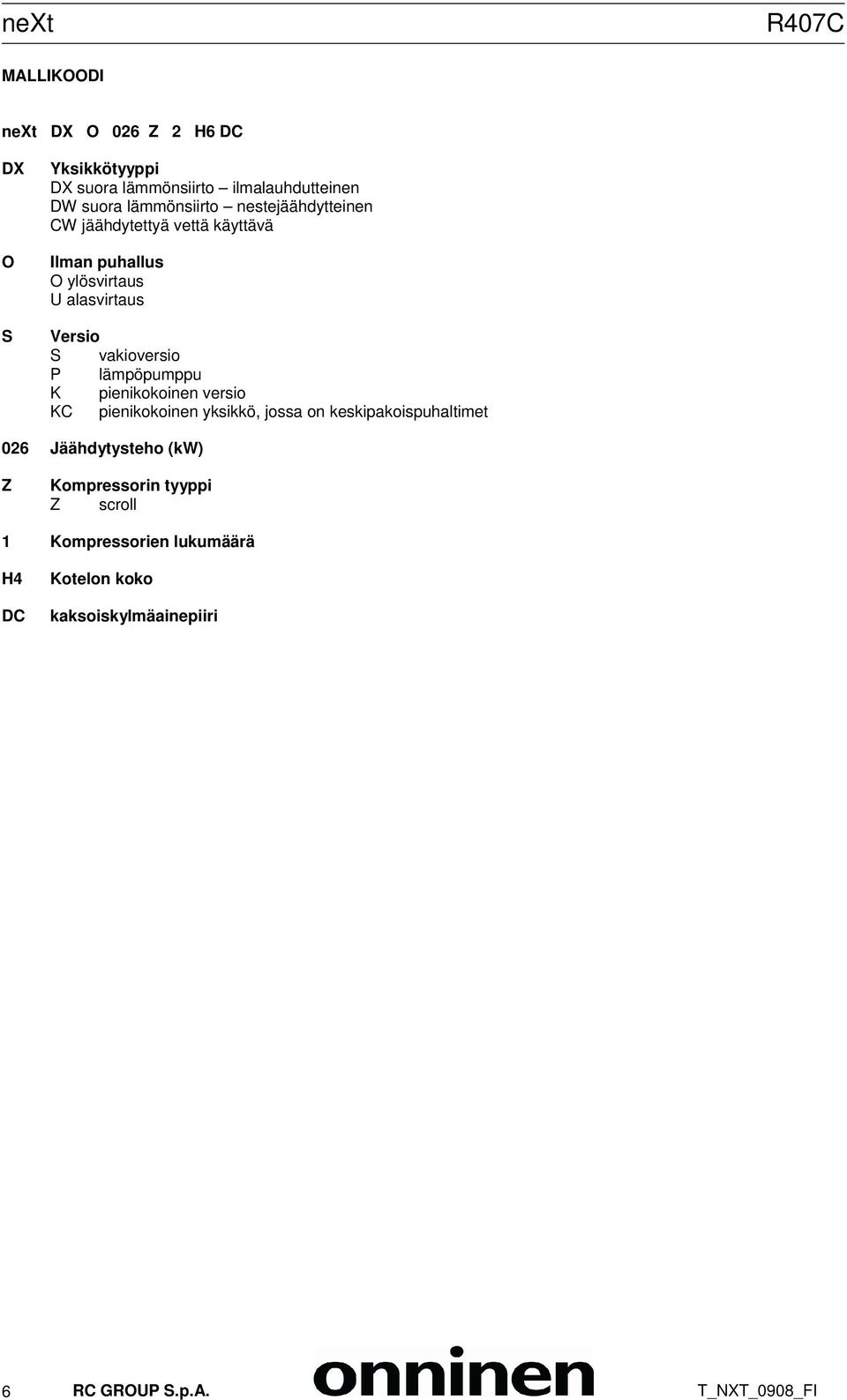

6 next R407C MALLIKOODI next DX O 026 Z 2 H6 DC DX O S Yksikkötyyppi DX suora lämmönsiirto ilmalauhdutteinen DW suora lämmönsiirto nestejäähdytteinen CW jäähdytettyä vettä käyttävä Ilman puhallus O ylösvirtaus U alasvirtaus Versio S vakioversio P lämpöpumppu K pienikokoinen versio KC pienikokoinen yksikkö, jossa on keskipakoispuhaltimet 026 Jäähdytysteho (kw) Z Kompressorin tyyppi Z scroll 1 Kompressorien lukumäärä H4 DC Kotelon koko kaksoiskylmäainepiiri 6 RC GROUP S.p.A. T_NXT_0908_FI

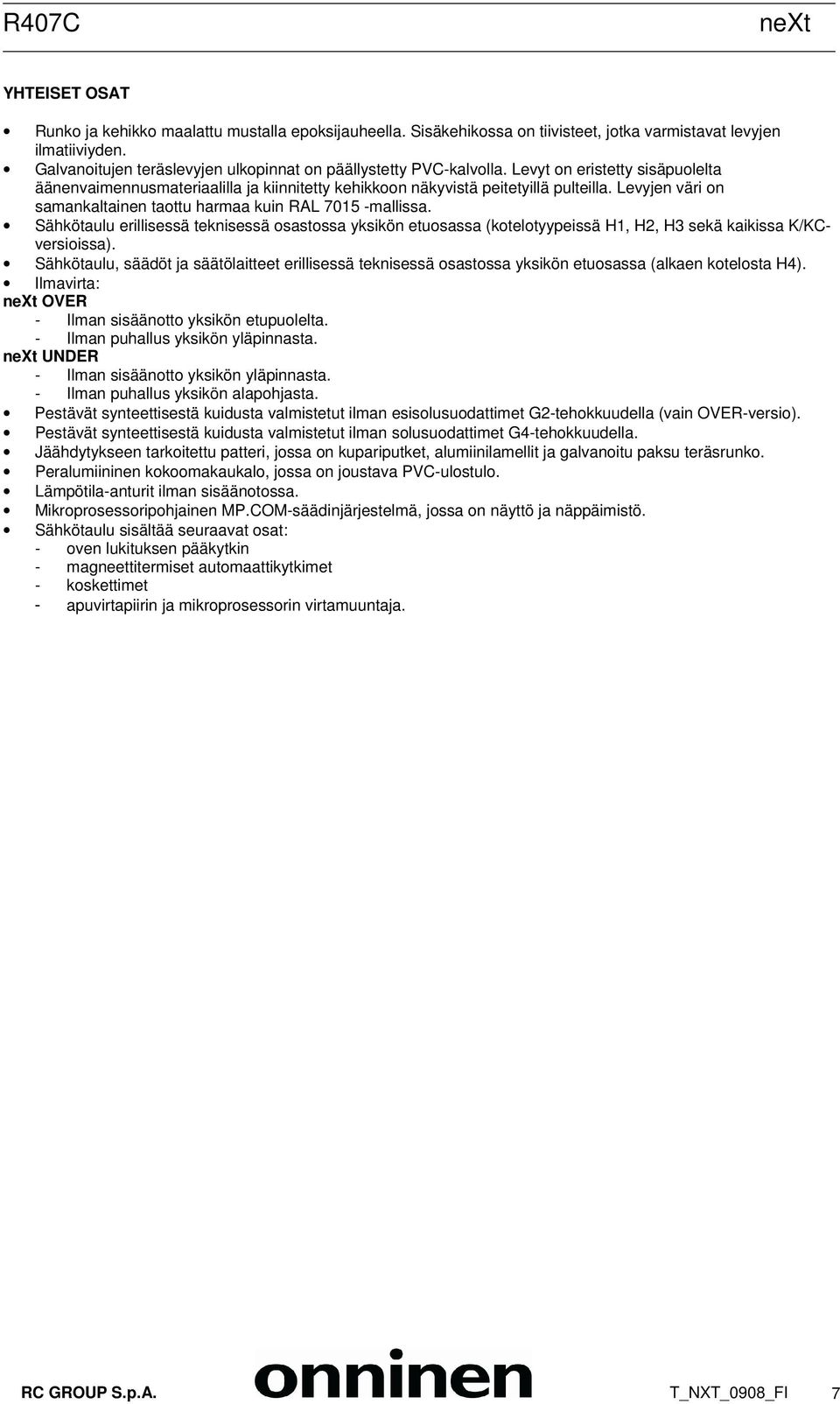

7 R407C next YHTEISET OSAT Runko ja kehikko maalattu mustalla epoksijauheella. Sisäkehikossa on tiivisteet, jotka varmistavat levyjen ilmatiiviyden. Galvanoitujen teräslevyjen ulkopinnat on päällystetty PVC-kalvolla. Levyt on eristetty sisäpuolelta äänenvaimennusmateriaalilla ja kiinnitetty kehikkoon näkyvistä peitetyillä pulteilla. Levyjen väri on samankaltainen taottu harmaa kuin RAL mallissa. Sähkötaulu erillisessä teknisessä osastossa yksikön etuosassa (kotelotyypeissä H1, H2, H3 sekä kaikissa K/KCversioissa). Sähkötaulu, säädöt ja säätölaitteet erillisessä teknisessä osastossa yksikön etuosassa (alkaen kotelosta H4). Ilmavirta: next OVER - Ilman sisäänotto yksikön etupuolelta. - Ilman puhallus yksikön yläpinnasta. next UNDER - Ilman sisäänotto yksikön yläpinnasta. - Ilman puhallus yksikön alapohjasta. Pestävät synteettisestä kuidusta valmistetut ilman esisolusuodattimet G2-tehokkuudella (vain OVER-versio). Pestävät synteettisestä kuidusta valmistetut ilman solusuodattimet G4-tehokkuudella. Jäähdytykseen tarkoitettu patteri, jossa on kupariputket, alumiinilamellit ja galvanoitu paksu teräsrunko. Peralumiininen kokoomakaukalo, jossa on joustava PVC-ulostulo. Lämpötila-anturit ilman sisäänotossa. Mikroprosessoripohjainen MP.COM-säädinjärjestelmä, jossa on näyttö ja näppäimistö. Sähkötaulu sisältää seuraavat osat: - oven lukituksen pääkytkin - magneettitermiset automaattikytkimet - koskettimet - apuvirtapiirin ja mikroprosessorin virtamuuntaja. RC GROUP S.p.A. T_NXT_0908_FI 7

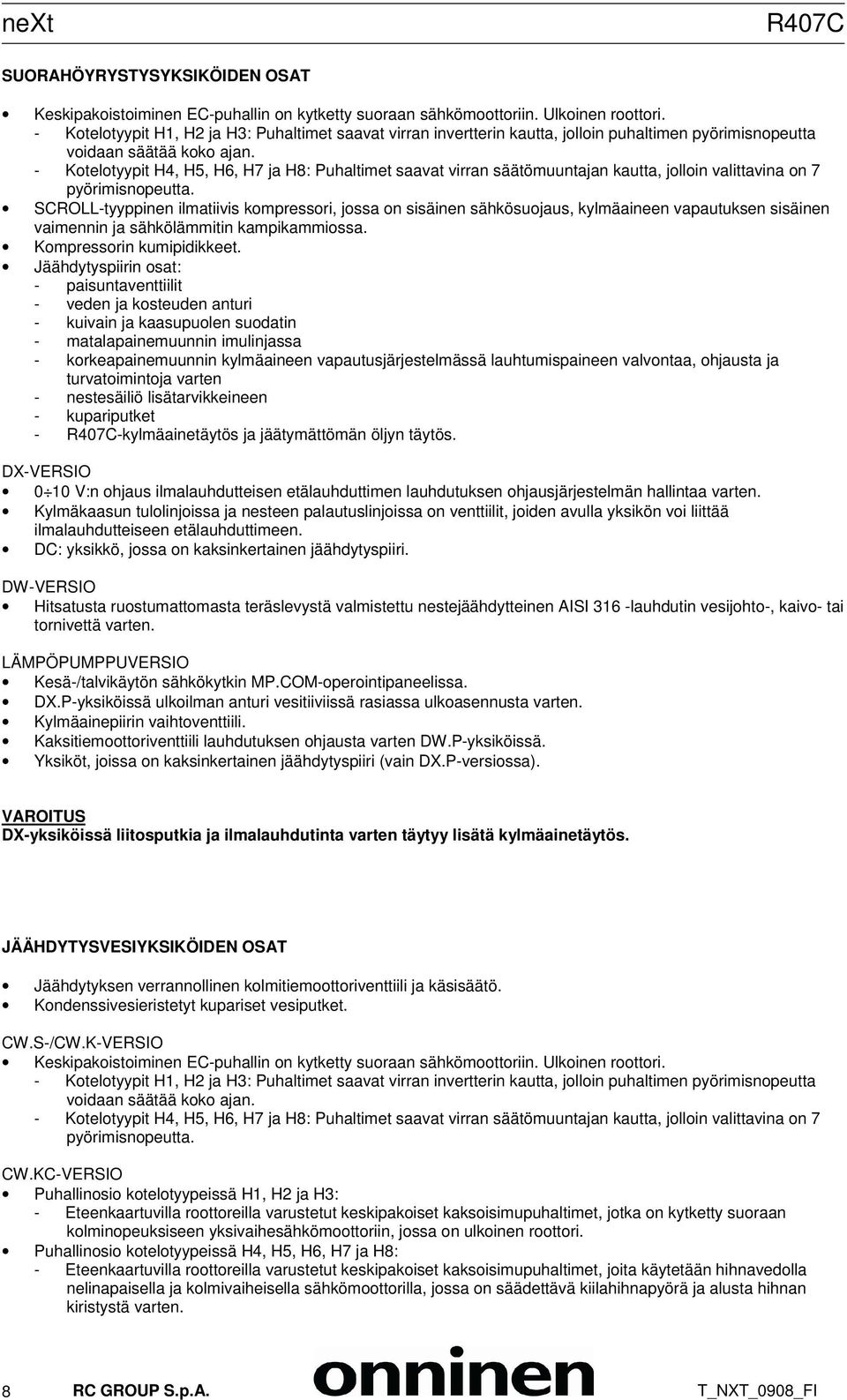

8 next R407C SUORAHÖYRYSTYSYKSIKÖIDEN OSAT Keskipakoistoiminen EC-puhallin on kytketty suoraan sähkömoottoriin. Ulkoinen roottori. - Kotelotyypit H1, H2 ja H3: Puhaltimet saavat virran invertterin kautta, jolloin puhaltimen pyörimisnopeutta voidaan säätää koko ajan. - Kotelotyypit H4, H5, H6, H7 ja H8: Puhaltimet saavat virran säätömuuntajan kautta, jolloin valittavina on 7 pyörimisnopeutta. SCROLL-tyyppinen ilmatiivis kompressori, jossa on sisäinen sähkösuojaus, kylmäaineen vapautuksen sisäinen vaimennin ja sähkölämmitin kampikammiossa. Kompressorin kumipidikkeet. Jäähdytyspiirin osat: - paisuntaventtiilit - veden ja kosteuden anturi - kuivain ja kaasupuolen suodatin - matalapainemuunnin imulinjassa - korkeapainemuunnin kylmäaineen vapautusjärjestelmässä lauhtumispaineen valvontaa, ohjausta ja turvatoimintoja varten - nestesäiliö lisätarvikkeineen - kupariputket - R407C-kylmäainetäytös ja jäätymättömän öljyn täytös. DX-VERSIO 0 10 V:n ohjaus ilmalauhdutteisen etälauhduttimen lauhdutuksen ohjausjärjestelmän hallintaa varten. Kylmäkaasun tulolinjoissa ja nesteen palautuslinjoissa on venttiilit, joiden avulla yksikön voi liittää ilmalauhdutteiseen etälauhduttimeen. DC: yksikkö, jossa on kaksinkertainen jäähdytyspiiri. DW-VERSIO Hitsatusta ruostumattomasta teräslevystä valmistettu nestejäähdytteinen AISI 316 -lauhdutin vesijohto-, kaivo- tai tornivettä varten. LÄMPÖPUMPPUVERSIO Kesä-/talvikäytön sähkökytkin MP.COM-operointipaneelissa. DX.P-yksiköissä ulkoilman anturi vesitiiviissä rasiassa ulkoasennusta varten. Kylmäainepiirin vaihtoventtiili. Kaksitiemoottoriventtiili lauhdutuksen ohjausta varten DW.P-yksiköissä. Yksiköt, joissa on kaksinkertainen jäähdytyspiiri (vain DX.P-versiossa). VAROITUS DX-yksiköissä liitosputkia ja ilmalauhdutinta varten täytyy lisätä kylmäainetäytös. JÄÄHDYTYSVESIYKSIKÖIDEN OSAT Jäähdytyksen verrannollinen kolmitiemoottoriventtiili ja käsisäätö. Kondenssivesieristetyt kupariset vesiputket. CW.S-/CW.K-VERSIO Keskipakoistoiminen EC-puhallin on kytketty suoraan sähkömoottoriin. Ulkoinen roottori. - Kotelotyypit H1, H2 ja H3: Puhaltimet saavat virran invertterin kautta, jolloin puhaltimen pyörimisnopeutta voidaan säätää koko ajan. - Kotelotyypit H4, H5, H6, H7 ja H8: Puhaltimet saavat virran säätömuuntajan kautta, jolloin valittavina on 7 pyörimisnopeutta. CW.KC-VERSIO Puhallinosio kotelotyypeissä H1, H2 ja H3: - Eteenkaartuvilla roottoreilla varustetut keskipakoiset kaksoisimupuhaltimet, jotka on kytketty suoraan kolminopeuksiseen yksivaihesähkömoottoriin, jossa on ulkoinen roottori. Puhallinosio kotelotyypeissä H4, H5, H6, H7 ja H8: - Eteenkaartuvilla roottoreilla varustetut keskipakoiset kaksoisimupuhaltimet, joita käytetään hihnavedolla nelinapaisella ja kolmivaiheisella sähkömoottorilla, jossa on säädettävä kiilahihnapyörä ja alusta hihnan kiristystä varten. 8 RC GROUP S.p.A. T_NXT_0908_FI

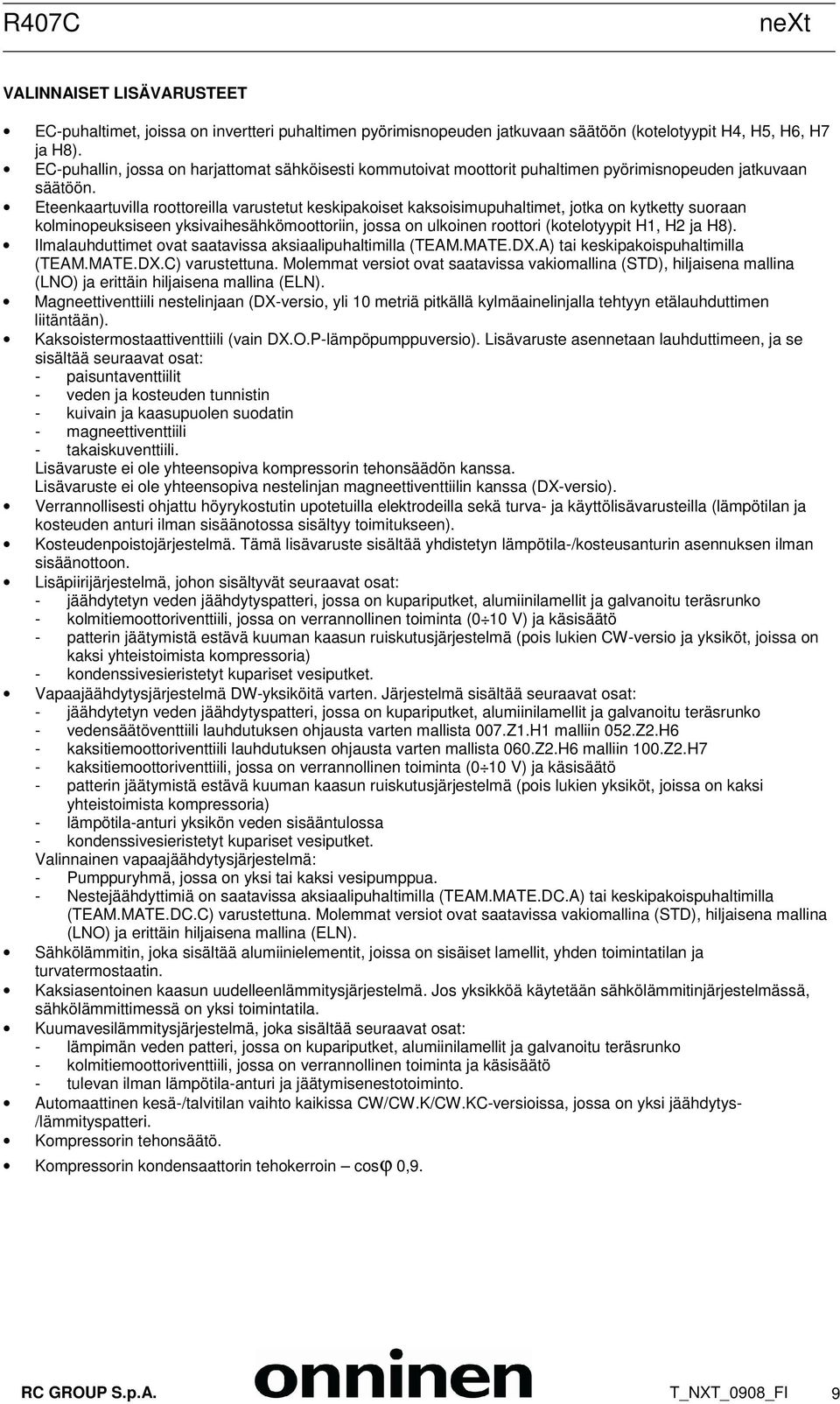

9 R407C next VALINNAISET LISÄVARUSTEET EC-puhaltimet, joissa on invertteri puhaltimen pyörimisnopeuden jatkuvaan säätöön (kotelotyypit H4, H5, H6, H7 ja H8). EC-puhallin, jossa on harjattomat sähköisesti kommutoivat moottorit puhaltimen pyörimisnopeuden jatkuvaan säätöön. Eteenkaartuvilla roottoreilla varustetut keskipakoiset kaksoisimupuhaltimet, jotka on kytketty suoraan kolminopeuksiseen yksivaihesähkömoottoriin, jossa on ulkoinen roottori (kotelotyypit H1, H2 ja H8). Ilmalauhduttimet ovat saatavissa aksiaalipuhaltimilla (TEAM.MATE.DX.A) tai keskipakoispuhaltimilla (TEAM.MATE.DX.C) varustettuna. Molemmat versiot ovat saatavissa vakiomallina (STD), hiljaisena mallina (LNO) ja erittäin hiljaisena mallina (ELN). Magneettiventtiili nestelinjaan (DX-versio, yli 10 metriä pitkällä kylmäainelinjalla tehtyyn etälauhduttimen liitäntään). Kaksoistermostaattiventtiili (vain DX.O.P-lämpöpumppuversio). Lisävaruste asennetaan lauhduttimeen, ja se sisältää seuraavat osat: - paisuntaventtiilit - veden ja kosteuden tunnistin - kuivain ja kaasupuolen suodatin - magneettiventtiili - takaiskuventtiili. Lisävaruste ei ole yhteensopiva kompressorin tehonsäädön kanssa. Lisävaruste ei ole yhteensopiva nestelinjan magneettiventtiilin kanssa (DX-versio). Verrannollisesti ohjattu höyrykostutin upotetuilla elektrodeilla sekä turva- ja käyttölisävarusteilla (lämpötilan ja kosteuden anturi ilman sisäänotossa sisältyy toimitukseen). Kosteudenpoistojärjestelmä. Tämä lisävaruste sisältää yhdistetyn lämpötila-/kosteusanturin asennuksen ilman sisäänottoon. Lisäpiirijärjestelmä, johon sisältyvät seuraavat osat: - jäähdytetyn veden jäähdytyspatteri, jossa on kupariputket, alumiinilamellit ja galvanoitu teräsrunko - kolmitiemoottoriventtiili, jossa on verrannollinen toiminta (0 10 V) ja käsisäätö - patterin jäätymistä estävä kuuman kaasun ruiskutusjärjestelmä (pois lukien CW-versio ja yksiköt, joissa on kaksi yhteistoimista kompressoria) - kondenssivesieristetyt kupariset vesiputket. Vapaajäähdytysjärjestelmä DW-yksiköitä varten. Järjestelmä sisältää seuraavat osat: - jäähdytetyn veden jäähdytyspatteri, jossa on kupariputket, alumiinilamellit ja galvanoitu teräsrunko - vedensäätöventtiili lauhdutuksen ohjausta varten mallista 007.Z1.H1 malliin 052.Z2.H6 - kaksitiemoottoriventtiili lauhdutuksen ohjausta varten mallista 060.Z2.H6 malliin 100.Z2.H7 - kaksitiemoottoriventtiili, jossa on verrannollinen toiminta (0 10 V) ja käsisäätö - patterin jäätymistä estävä kuuman kaasun ruiskutusjärjestelmä (pois lukien yksiköt, joissa on kaksi yhteistoimista kompressoria) - lämpötila-anturi yksikön veden sisääntulossa - kondenssivesieristetyt kupariset vesiputket. Valinnainen vapaajäähdytysjärjestelmä: - Pumppuryhmä, jossa on yksi tai kaksi vesipumppua. - Nestejäähdyttimiä on saatavissa aksiaalipuhaltimilla (TEAM.MATE.DC.A) tai keskipakoispuhaltimilla (TEAM.MATE.DC.C) varustettuna. Molemmat versiot ovat saatavissa vakiomallina (STD), hiljaisena mallina (LNO) ja erittäin hiljaisena mallina (ELN). Sähkölämmitin, joka sisältää alumiinielementit, joissa on sisäiset lamellit, yhden toimintatilan ja turvatermostaatin. Kaksiasentoinen kaasun uudelleenlämmitysjärjestelmä. Jos yksikköä käytetään sähkölämmitinjärjestelmässä, sähkölämmittimessä on yksi toimintatila. Kuumavesilämmitysjärjestelmä, joka sisältää seuraavat osat: - lämpimän veden patteri, jossa on kupariputket, alumiinilamellit ja galvanoitu teräsrunko - kolmitiemoottoriventtiili, jossa on verrannollinen toiminta ja käsisäätö - tulevan ilman lämpötila-anturi ja jäätymisenestotoiminto. Automaattinen kesä-/talvitilan vaihto kaikissa CW/CW.K/CW.KC-versioissa, jossa on yksi jäähdytys- /lämmityspatteri. Kompressorin tehonsäätö. Kompressorin kondensaattorin tehokerroin cosϕ 0,9. RC GROUP S.p.A. T_NXT_0908_FI 9

10 next R407C Kompressorin vaihejärjestyksen ohjausrele. Kompressorin ääntä noin 5 db(a) vaimentava suojus. Vedensäätöventtiili lauhdutuksen ohjausta varten (DW-versio mallista 007.Z1.H1 malliin 072.Z2.H7) Kaksitiemoottoriventtiili lauhdutuksen ohjausta varten (DW-versio mallista 082.Z2.H7 malliin 100.Z2.H7). Pestävä ilmansuodatin, jonka tehokkuus on F5. Imankäsittelyalueen levyihin tulevat mikrokytkimet, jotka pysäyttävät yksikön, jos levy on auki tai sitä ei ole suljettu kunnolla (vain UNDER-versio). Yksikön lattiateline, jossa on kumipidikkeet korkeuden säätöä varten. Yksikön lattiatelinettä ei voi yhdistää yksikön alle asennettuun tuloilmakammioon. Kondenssiveden poistosarja, joka sisältää käynnistysventtiilillä varustetun pumpun ja 10 metriä pitkän poistoputken. UNDER-version H1-, H2- ja H3-koon yksiköitä varten lisävaruste toimitetaan asennussarjana. Kerroslevyt, joiden sisäpuoli on rei'itettyä levyä ja välissä ääntä vaimentavasta materiaalista tehtypatja. Umpinainen etulevy (OVER-versio). Yksikön rungon äänieristys erityisen alalevyn avulla OVER-versioon. Paine-erokytkin ilmapuolella suodatintukoshälytystä varten. Ilmavirran katkeamisen hälytys. Lattian alla olevan veden hälytys lattialle asetettavan anturin avulla. Lattian alla olevan veden hälytyksen lisäanturisarja. Lämpötila-anturi ilman puhalluksessa. Lämpötila-/kosteusanturi ilman tulossa. Sähköisen servomoottorin ohjaama yksisuuntainen ilmapelti. Yksiköt, joissa on EC-puhallin: - Yksisuuntainen ilmapelti kehyksessä yksikön ilman puhallukseen asentamista varten. Yksiköt, joissa on keskipakoispuhallin: - Yksisuuntainen ilmapelti kaikissa keskipakopuhaltimen ulostuloissa. Tuloilmakammio, jossa kaksiriviset säädettävät säleiköt kolmella sivulla (OVER-versio). Tuloilmakammio, jossa kaksiriviset säädettävät säleiköt etupuolella ja äänenvaimennusosiot (OVER-versio). Tuloilmakammio F6/F7/F9-teholuokan suodattimia varten ilman puhalluksessa (kaikki versiot). Äänenvaimennuksen sisältävä tuloilmakammio ilman puhallukseen (kaikki versiot). Tuloilmakammio suoraa vapaajäähdytystä varten ilman sisäänotossa (kaikki versiot). MP.COM-säätimen lisävarusteet: - erillinen operointilaite - verkkovirran ilmaisin - verkkojännitteen ilmaisin - kellokortti hälytysten päivämäärän ja kellonajan näyttämistä ja tallentamista varten - sarjaportti RCcom, MBUS/JBUS - sarjaportti LON - sarjaportti TREND - sarjaportti BACnet Ethernet - sarjaportti BACnet MS/TP - sarjaportti GSM-modeemille - MP.COM-lisämoduuli hälytysten ja valinnaisten lisävarusteiden hallintaa varten - MP.COM-lisämoduulin ohjain - tietojenkeruulaite esiintyneiden hälytysten tallentamiseen. VAROITUS RC GROUP pidättää oikeuden hyväksyä yksikköön asennetun lisävarusteen sopivuus. 10 RC GROUP S.p.A. T_NXT_0908_FI

11 R407C next TEKNISET TIEDOT next DX Over/Under suora lämmönsiirto, ilmalauhdutteinen MALLI 007.Z1 009.Z1 011.Z1 013.Z1 015.Z1 017.Z1 021.Z1 023.Z1 025.Z1 S S S S S S S S S KOKO H1 H1 H1 H1 H2 H2 H3 H3 H4 JÄÄHDYTYSTEHO (1) Yhteensä kw 6,6 8,7 9,6 10,8 13,8 16,5 19,2 21,0 24,8 Tuntuva kw 6,5 8,3 9,4 9,8 13,3 14,4 18,0 19,0 24,2 Kompressorin tehonkulutus kw 1,7 2,0 2,3 2,9 3,7 4,0 4,7 5,6 6,4 Kompressorin käyttövirta A 2,9 3,6 4,5 5,3 6,7 8,1 8,7 10,7 11,8 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 0,25 0,36 0,36 0,36 0,52 0,52 0,76 0,76 1,27 Maksimikokonaistehonkulutus kw 0,46 0,46 0,46 0,46 0,69 0,69 1,35 1,35 1,35 Käyttövirta (2) (9) A 3,00 4,42 4,42 4,42 4,58 4,58 1,47 1,47 2,47 Maksimikäyttövirta (FLA) (9) A 6,9 6,9 6,9 6,9 10,8 10,8 2,60 2,60 2,60 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 4,2 5,1 5,6 7,0 10,0 12,4 12,1 15,0 17,0 Käynnistysvirta (LRA) A , Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (3) kg 4,5 4,5 4,5 4,5 5,4 5,4 6,8 6,8 8,3 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde (4) kw/kw 2,51 2,75 2,73 2,63 2,59 2,78 2,79 2,71 2,98 ÄÄNITASO ISO 3744 (5) Ilman puhalluksessa (Under/Over) db(a) 57,1 60,1 60,1 60,1 67,3 67,3 66,4 66,4 69,2 Ilman sisäänotossa (Over) db(a) 50,3 51,2 51,2 51,2 57,0 57,0 57,4 57,4 60,6 Säteily (Over) db(a) 40,2 42,4 42,4 42,4 49,2 49,2 48,5 48,5 51,5 Ilman sisäänotossa (Under) db(a) 50,2 52,4 52,4 52,4 59,1 59,1 59,3 59,3 61,6 Etupuolella (Under) db(a) 41,0 43,1 43,1 43,0 49,8 49,8 50,2 50,2 52,3 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg ETÄLAUHDUTIN (6) Määrä lkm TEAM.MATE-sarja DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD Malli M.10 M.18 M.18 M.18 M.22 M.31 M.31 M.31 M.37 KUUMAN KAASUN ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF Lämmitysteho kw 6,3 8,1 8,6 9,1 12,3 13,4 16,7 17,6 22,2 SÄHKÖLÄMMITIN Teho kw 5,1 5,1 5,1 5,1 5,1 5,1 5,1 5,1 9,0 Käyttövirta (OA) A 7,4 7,4 7,4 7,4 7,4 7,4 7,4 7,4 13,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 6,0 Käyttövirta (OA) A 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 8,7 Maksimikäyttövirta (FLA) A 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 12,4 LISÄPIIRIN PATTERI (7) Kokonaisjäähdytysteho kw 9,4 10,3 10,3 10,3 14,5 14,5 22,0 22,0 29,0 Tuntuva jäähdytysteho kw 8,5 9,5 9,5 9,5 13,7 13,7 19,9 19,9 26,3 Veden virtausnopeus m 3 /h 1,5 1,6 1,6 1,6 2,3 2,3 3,4 3,4 4,5 Paine-ero patteri + venttiili kpa Vesimäärä l 3,4 3,4 3,4 3,4 4,5 4,5 6,5 6,5 9,4 LÄMMITYSPATTERI (8) Lämmitysteho kw 15,6 17,1 17,1 17,1 25,0 25,0 36,3 36,3 46,3 Veden virtausnopeus m 3 /h 0,9 1,0 1,0 1,0 1,5 1,5 2,1 2,1 2,7 Paine-ero patteri + venttiili kpa Vesimäärä l 1,7 1,7 1,7 1,7 2,3 2,3 3,3 3,3 3,3 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø Nesteen palautuslinja ODS Ø LIITÄNNÄT ISO 228/1-G Lisäpiirin tulo/lähtö M Ø /4 1 1/4 1 1/4 Kuumaveden tulo/lähtö M Ø 3/4 3/4 3/4 3/4 3/4 3/ /4 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH ja huonelämpötila 35 C. 2. Vastaa nimellistä ulkoista staattista painetta 3. Yksikön kylmäainepanos. Etälauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 4. Hyötysuhdearvossa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 5. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) RC GROUP S.p.A. T_NXT_0908_FI 11

12 next R407C 6. Saat ohjeita muiden ilmalauhdutteisten etälauhduttimien käyttöön RC WORLD -valintaohjelmasta. 7. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7/12,5 C ja glykolia 0 %. 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila 75/60 C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. 12 RC GROUP S.p.A. T_NXT_0908_FI

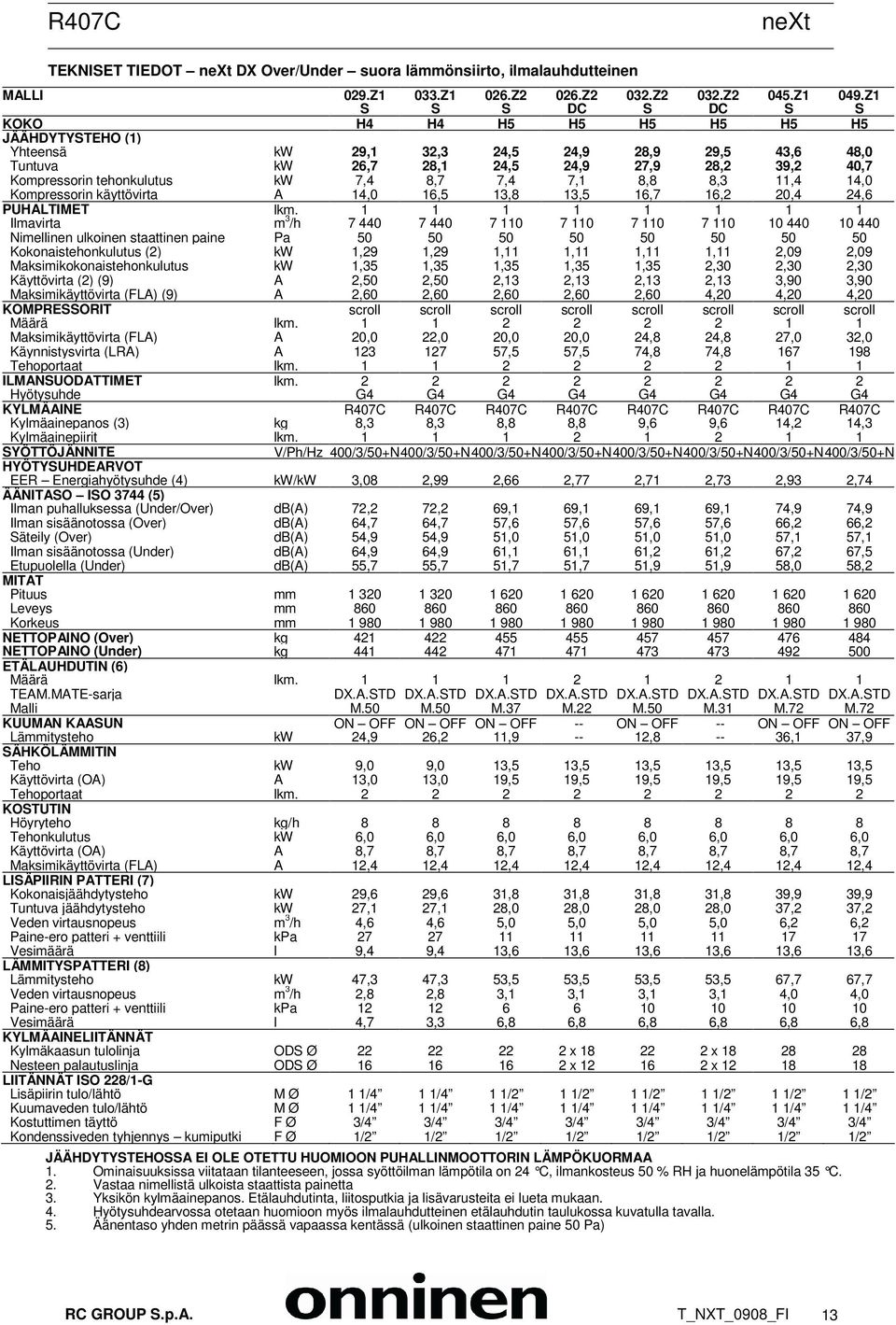

13 R407C next TEKNISET TIEDOT next DX Over/Under suora lämmönsiirto, ilmalauhdutteinen MALLI 029.Z1 033.Z1 026.Z2 026.Z2 032.Z2 032.Z2 045.Z1 049.Z1 S S S DC S DC S S KOKO H4 H4 H5 H5 H5 H5 H5 H5 JÄÄHDYTYSTEHO (1) Yhteensä kw 29,1 32,3 24,5 24,9 28,9 29,5 43,6 48,0 Tuntuva kw 26,7 28,1 24,5 24,9 27,9 28,2 39,2 40,7 Kompressorin tehonkulutus kw 7,4 8,7 7,4 7,1 8,8 8,3 11,4 14,0 Kompressorin käyttövirta A 14,0 16,5 13,8 13,5 16,7 16,2 20,4 24,6 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 1,29 1,29 1,11 1,11 1,11 1,11 2,09 2,09 Maksimikokonaistehonkulutus kw 1,35 1,35 1,35 1,35 1,35 2,30 2,30 2,30 Käyttövirta (2) (9) A 2,50 2,50 2,13 2,13 2,13 2,13 3,90 3,90 Maksimikäyttövirta (FLA) (9) A 2,60 2,60 2,60 2,60 2,60 4,20 4,20 4,20 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 20,0 22,0 20,0 20,0 24,8 24,8 27,0 32,0 Käynnistysvirta (LRA) A ,5 57,5 74,8 74, Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (3) kg 8,3 8,3 8,8 8,8 9,6 9,6 14,2 14,3 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde (4) kw/kw 3,08 2,99 2,66 2,77 2,71 2,73 2,93 2,74 ÄÄNITASO ISO 3744 (5) Ilman puhalluksessa (Under/Over) db(a) 72,2 72,2 69,1 69,1 69,1 69,1 74,9 74,9 Ilman sisäänotossa (Over) db(a) 64,7 64,7 57,6 57,6 57,6 57,6 66,2 66,2 Säteily (Over) db(a) 54,9 54,9 51,0 51,0 51,0 51,0 57,1 57,1 Ilman sisäänotossa (Under) db(a) 64,9 64,9 61,1 61,1 61,2 61,2 67,2 67,5 Etupuolella (Under) db(a) 55,7 55,7 51,7 51,7 51,9 51,9 58,0 58,2 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg ETÄLAUHDUTIN (6) Määrä lkm TEAM.MATE-sarja DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD Malli M.50 M.50 M.37 M.22 M.50 M.31 M.72 M.72 KUUMAN KAASUN ON OFF ON OFF ON OFF -- ON OFF -- ON OFF ON OFF Lämmitysteho kw 24,9 26,2 11, , ,1 37,9 SÄHKÖLÄMMITIN Teho kw 9,0 9,0 13,5 13,5 13,5 13,5 13,5 13,5 Käyttövirta (OA) A 13,0 13,0 19,5 19,5 19,5 19,5 19,5 19,5 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 6,0 6,0 6,0 6,0 6,0 6,0 6,0 6,0 Käyttövirta (OA) A 8,7 8,7 8,7 8,7 8,7 8,7 8,7 8,7 Maksimikäyttövirta (FLA) A 12,4 12,4 12,4 12,4 12,4 12,4 12,4 12,4 LISÄPIIRIN PATTERI (7) Kokonaisjäähdytysteho kw 29,6 29,6 31,8 31,8 31,8 31,8 39,9 39,9 Tuntuva jäähdytysteho kw 27,1 27,1 28,0 28,0 28,0 28,0 37,2 37,2 Veden virtausnopeus m 3 /h 4,6 4,6 5,0 5,0 5,0 5,0 6,2 6,2 Paine-ero patteri + venttiili kpa Vesimäärä l 9,4 9,4 13,6 13,6 13,6 13,6 13,6 13,6 LÄMMITYSPATTERI (8) Lämmitysteho kw 47,3 47,3 53,5 53,5 53,5 53,5 67,7 67,7 Veden virtausnopeus m 3 /h 2,8 2,8 3,1 3,1 3,1 3,1 4,0 4,0 Paine-ero patteri + venttiili kpa Vesimäärä l 4,7 3,3 6,8 6,8 6,8 6,8 6,8 6,8 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø x x Nesteen palautuslinja ODS Ø x x LIITÄNNÄT ISO 228/1-G Lisäpiirin tulo/lähtö M Ø 1 1/4 1 1/4 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 Kuumaveden tulo/lähtö M Ø 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH ja huonelämpötila 35 C. 2. Vastaa nimellistä ulkoista staattista painetta 3. Yksikön kylmäainepanos. Etälauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 4. Hyötysuhdearvossa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 5. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) RC GROUP S.p.A. T_NXT_0908_FI 13

14 next R407C 6. Saat ohjeita muiden ilmalauhdutteisten etälauhduttimien käyttöön RC WORLD -valintaohjelmasta. 7. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7/12,5 C ja glykolia 0 %. 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila 75/60 C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. 14 RC GROUP S.p.A. T_NXT_0908_FI

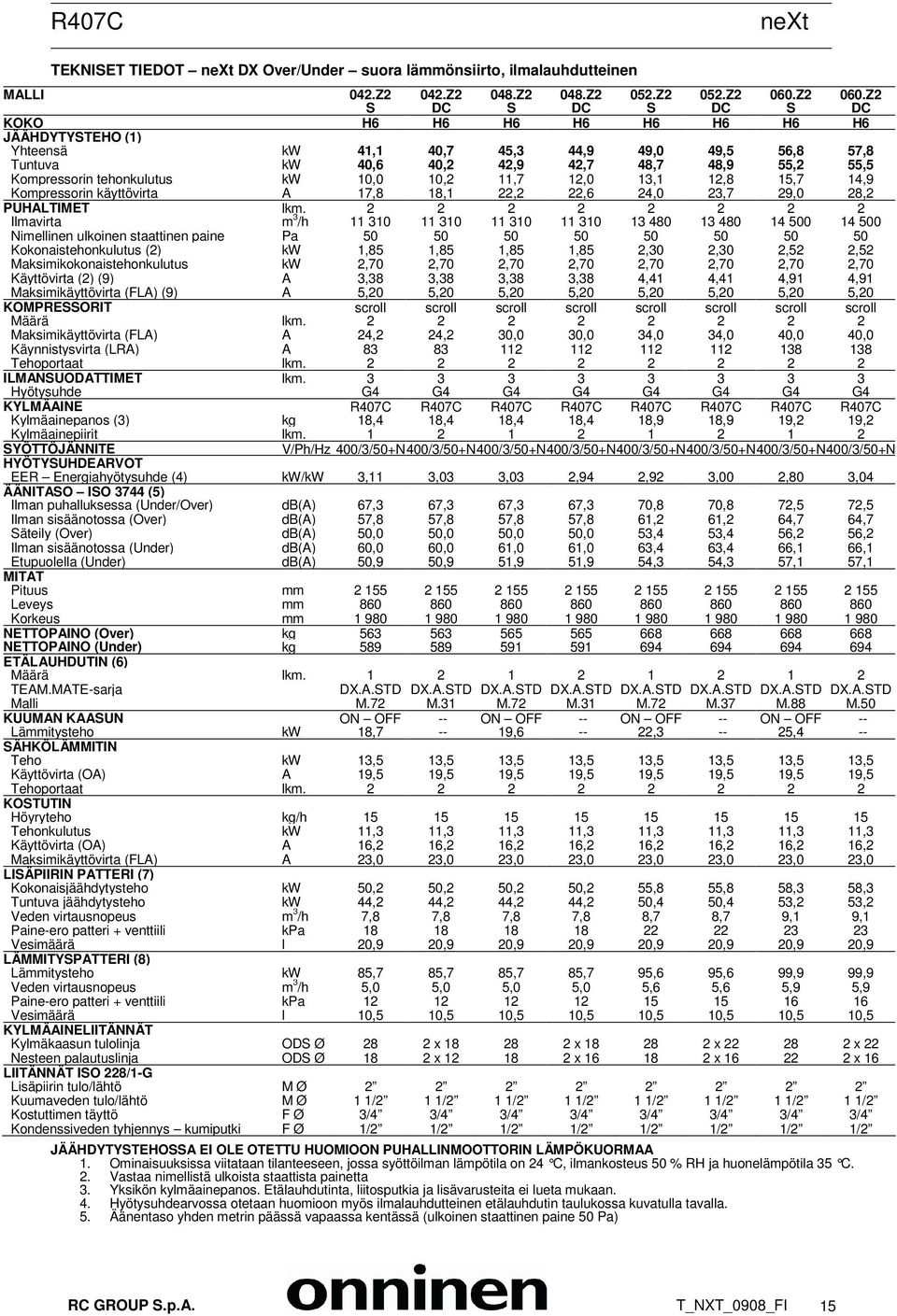

15 R407C next TEKNISET TIEDOT next DX Over/Under suora lämmönsiirto, ilmalauhdutteinen MALLI 042.Z2 042.Z2 048.Z2 048.Z2 052.Z2 052.Z2 060.Z2 060.Z2 S DC S DC S DC S DC KOKO H6 H6 H6 H6 H6 H6 H6 H6 JÄÄHDYTYSTEHO (1) Yhteensä kw 41,1 40,7 45,3 44,9 49,0 49,5 56,8 57,8 Tuntuva kw 40,6 40,2 42,9 42,7 48,7 48,9 55,2 55,5 Kompressorin tehonkulutus kw 10,0 10,2 11,7 12,0 13,1 12,8 15,7 14,9 Kompressorin käyttövirta A 17,8 18,1 22,2 22,6 24,0 23,7 29,0 28,2 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 1,85 1,85 1,85 1,85 2,30 2,30 2,52 2,52 Maksimikokonaistehonkulutus kw 2,70 2,70 2,70 2,70 2,70 2,70 2,70 2,70 Käyttövirta (2) (9) A 3,38 3,38 3,38 3,38 4,41 4,41 4,91 4,91 Maksimikäyttövirta (FLA) (9) A 5,20 5,20 5,20 5,20 5,20 5,20 5,20 5,20 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 24,2 24,2 30,0 30,0 34,0 34,0 40,0 40,0 Käynnistysvirta (LRA) A Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (3) kg 18,4 18,4 18,4 18,4 18,9 18,9 19,2 19,2 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde (4) kw/kw 3,11 3,03 3,03 2,94 2,92 3,00 2,80 3,04 ÄÄNITASO ISO 3744 (5) Ilman puhalluksessa (Under/Over) db(a) 67,3 67,3 67,3 67,3 70,8 70,8 72,5 72,5 Ilman sisäänotossa (Over) db(a) 57,8 57,8 57,8 57,8 61,2 61,2 64,7 64,7 Säteily (Over) db(a) 50,0 50,0 50,0 50,0 53,4 53,4 56,2 56,2 Ilman sisäänotossa (Under) db(a) 60,0 60,0 61,0 61,0 63,4 63,4 66,1 66,1 Etupuolella (Under) db(a) 50,9 50,9 51,9 51,9 54,3 54,3 57,1 57,1 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg ETÄLAUHDUTIN (6) Määrä lkm TEAM.MATE-sarja DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD Malli M.72 M.31 M.72 M.31 M.72 M.37 M.88 M.50 KUUMAN KAASUN ON OFF -- ON OFF -- ON OFF -- ON OFF -- Lämmitysteho kw 18, , , ,4 -- SÄHKÖLÄMMITIN Teho kw 13,5 13,5 13,5 13,5 13,5 13,5 13,5 13,5 Käyttövirta (OA) A 19,5 19,5 19,5 19,5 19,5 19,5 19,5 19,5 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 11,3 11,3 11,3 11,3 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 16,2 16,2 16,2 16,2 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 LISÄPIIRIN PATTERI (7) Kokonaisjäähdytysteho kw 50,2 50,2 50,2 50,2 55,8 55,8 58,3 58,3 Tuntuva jäähdytysteho kw 44,2 44,2 44,2 44,2 50,4 50,4 53,2 53,2 Veden virtausnopeus m 3 /h 7,8 7,8 7,8 7,8 8,7 8,7 9,1 9,1 Paine-ero patteri + venttiili kpa Vesimäärä l 20,9 20,9 20,9 20,9 20,9 20,9 20,9 20,9 LÄMMITYSPATTERI (8) Lämmitysteho kw 85,7 85,7 85,7 85,7 95,6 95,6 99,9 99,9 Veden virtausnopeus m 3 /h 5,0 5,0 5,0 5,0 5,6 5,6 5,9 5,9 Paine-ero patteri + venttiili kpa Vesimäärä l 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø 28 2 x x x x 22 Nesteen palautuslinja ODS Ø 18 2 x x x x 16 LIITÄNNÄT ISO 228/1-G Lisäpiirin tulo/lähtö M Ø Kuumaveden tulo/lähtö M Ø 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH ja huonelämpötila 35 C. 2. Vastaa nimellistä ulkoista staattista painetta 3. Yksikön kylmäainepanos. Etälauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 4. Hyötysuhdearvossa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 5. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) RC GROUP S.p.A. T_NXT_0908_FI 15

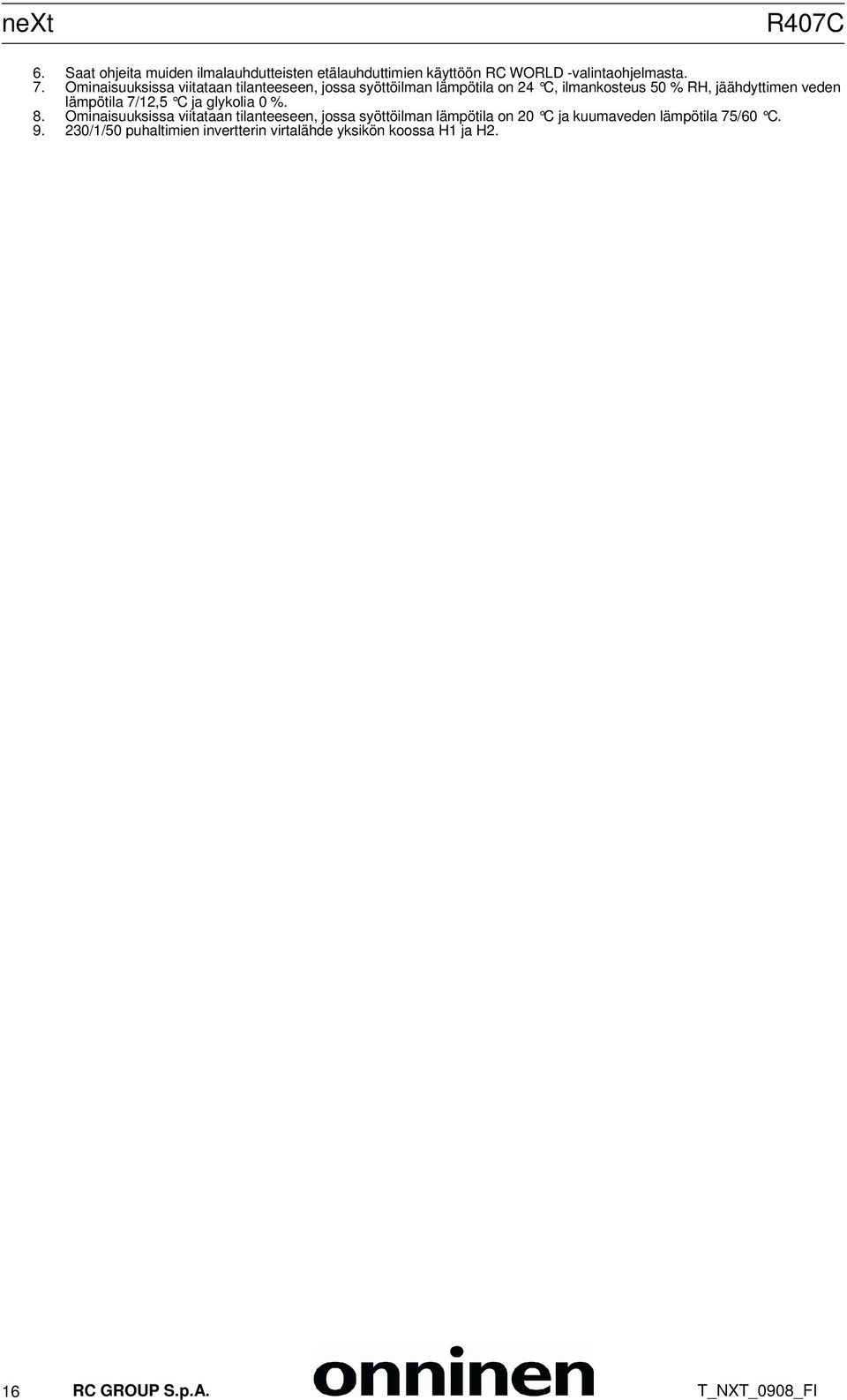

16 next R407C 6. Saat ohjeita muiden ilmalauhdutteisten etälauhduttimien käyttöön RC WORLD -valintaohjelmasta. 7. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7/12,5 C ja glykolia 0 %. 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila 75/60 C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. 16 RC GROUP S.p.A. T_NXT_0908_FI

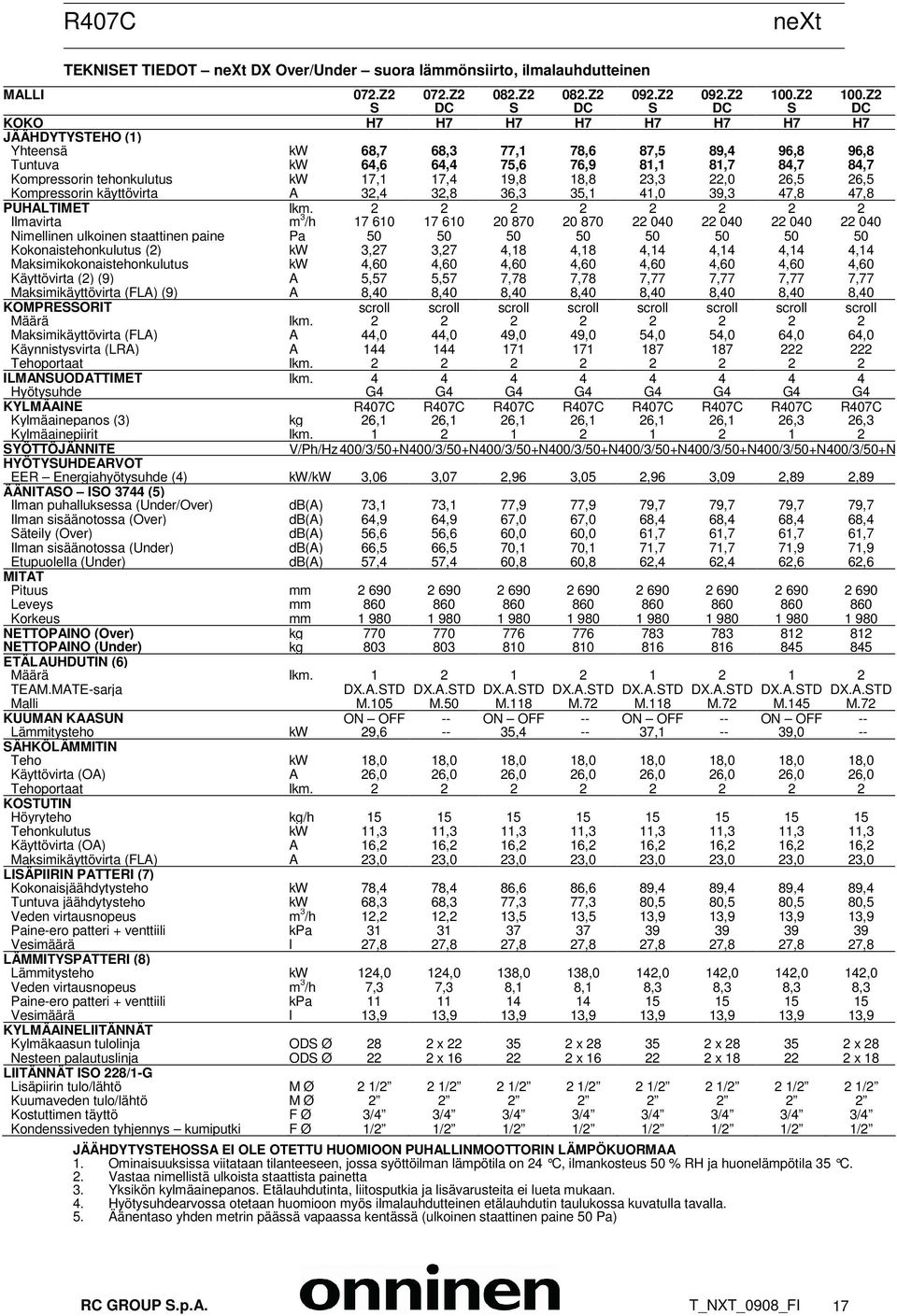

17 R407C next TEKNISET TIEDOT next DX Over/Under suora lämmönsiirto, ilmalauhdutteinen MALLI 072.Z2 072.Z2 082.Z2 082.Z2 092.Z2 092.Z2 100.Z2 100.Z2 S DC S DC S DC S DC KOKO H7 H7 H7 H7 H7 H7 H7 H7 JÄÄHDYTYSTEHO (1) Yhteensä kw 68,7 68,3 77,1 78,6 87,5 89,4 96,8 96,8 Tuntuva kw 64,6 64,4 75,6 76,9 81,1 81,7 84,7 84,7 Kompressorin tehonkulutus kw 17,1 17,4 19,8 18,8 23,3 22,0 26,5 26,5 Kompressorin käyttövirta A 32,4 32,8 36,3 35,1 41,0 39,3 47,8 47,8 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 3,27 3,27 4,18 4,18 4,14 4,14 4,14 4,14 Maksimikokonaistehonkulutus kw 4,60 4,60 4,60 4,60 4,60 4,60 4,60 4,60 Käyttövirta (2) (9) A 5,57 5,57 7,78 7,78 7,77 7,77 7,77 7,77 Maksimikäyttövirta (FLA) (9) A 8,40 8,40 8,40 8,40 8,40 8,40 8,40 8,40 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 44,0 44,0 49,0 49,0 54,0 54,0 64,0 64,0 Käynnistysvirta (LRA) A Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (3) kg 26,1 26,1 26,1 26,1 26,1 26,1 26,3 26,3 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N400/3/50+N400/3/50+N400/3/50+N400/3/50+N400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde (4) kw/kw 3,06 3,07 2,96 3,05 2,96 3,09 2,89 2,89 ÄÄNITASO ISO 3744 (5) Ilman puhalluksessa (Under/Over) db(a) 73,1 73,1 77,9 77,9 79,7 79,7 79,7 79,7 Ilman sisäänotossa (Over) db(a) 64,9 64,9 67,0 67,0 68,4 68,4 68,4 68,4 Säteily (Over) db(a) 56,6 56,6 60,0 60,0 61,7 61,7 61,7 61,7 Ilman sisäänotossa (Under) db(a) 66,5 66,5 70,1 70,1 71,7 71,7 71,9 71,9 Etupuolella (Under) db(a) 57,4 57,4 60,8 60,8 62,4 62,4 62,6 62,6 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg ETÄLAUHDUTIN (6) Määrä lkm TEAM.MATE-sarja DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD DX.A.STD Malli M.105 M.50 M.118 M.72 M.118 M.72 M.145 M.72 KUUMAN KAASUN ON OFF -- ON OFF -- ON OFF -- ON OFF -- Lämmitysteho kw 29, , , ,0 -- SÄHKÖLÄMMITIN Teho kw 18,0 18,0 18,0 18,0 18,0 18,0 18,0 18,0 Käyttövirta (OA) A 26,0 26,0 26,0 26,0 26,0 26,0 26,0 26,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 11,3 11,3 11,3 11,3 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 16,2 16,2 16,2 16,2 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 LISÄPIIRIN PATTERI (7) Kokonaisjäähdytysteho kw 78,4 78,4 86,6 86,6 89,4 89,4 89,4 89,4 Tuntuva jäähdytysteho kw 68,3 68,3 77,3 77,3 80,5 80,5 80,5 80,5 Veden virtausnopeus m 3 /h 12,2 12,2 13,5 13,5 13,9 13,9 13,9 13,9 Paine-ero patteri + venttiili kpa Vesimäärä l 27,8 27,8 27,8 27,8 27,8 27,8 27,8 27,8 LÄMMITYSPATTERI (8) Lämmitysteho kw 124,0 124,0 138,0 138,0 142,0 142,0 142,0 142,0 Veden virtausnopeus m 3 /h 7,3 7,3 8,1 8,1 8,3 8,3 8,3 8,3 Paine-ero patteri + venttiili kpa Vesimäärä l 13,9 13,9 13,9 13,9 13,9 13,9 13,9 13,9 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø 28 2 x x x x 28 Nesteen palautuslinja ODS Ø 22 2 x x x x 18 LIITÄNNÄT ISO 228/1-G Lisäpiirin tulo/lähtö M Ø 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 Kuumaveden tulo/lähtö M Ø Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH ja huonelämpötila 35 C. 2. Vastaa nimellistä ulkoista staattista painetta 3. Yksikön kylmäainepanos. Etälauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 4. Hyötysuhdearvossa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 5. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) RC GROUP S.p.A. T_NXT_0908_FI 17

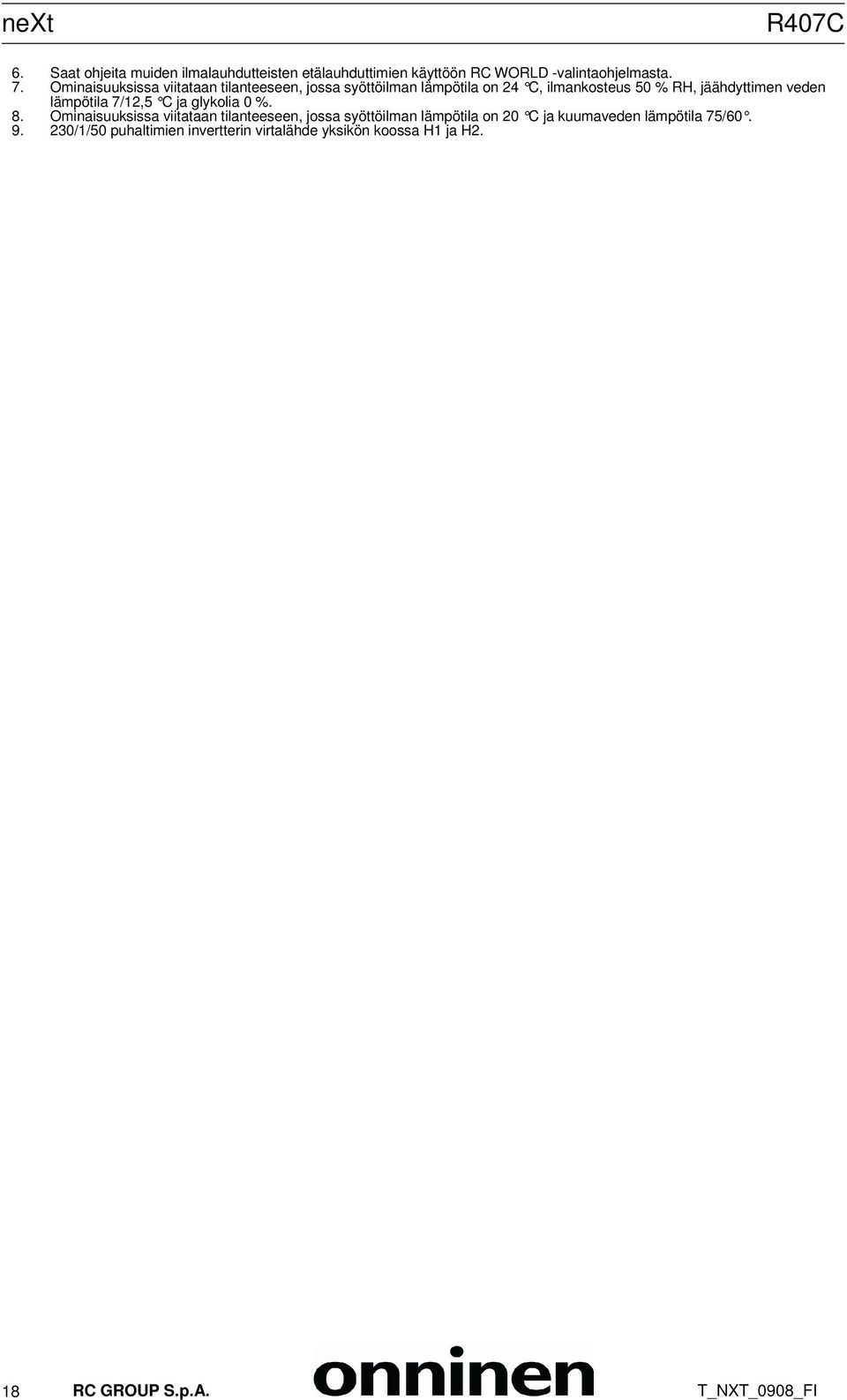

18 next R407C 6. Saat ohjeita muiden ilmalauhdutteisten etälauhduttimien käyttöön RC WORLD -valintaohjelmasta. 7. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7/12,5 C ja glykolia 0 %. 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila 75/ /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. 18 RC GROUP S.p.A. T_NXT_0908_FI

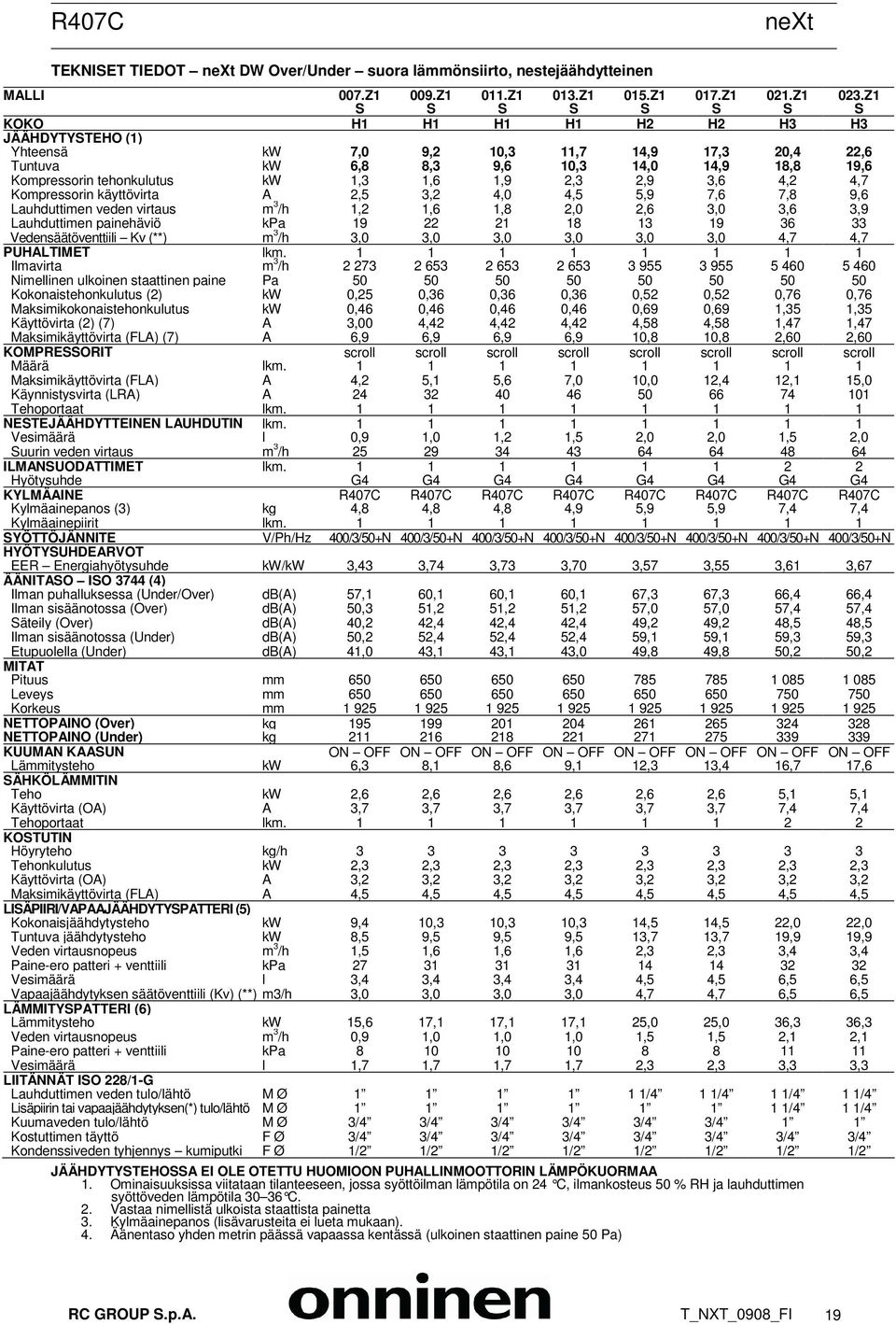

19 R407C next TEKNISET TIEDOT next DW Over/Under suora lämmönsiirto, nestejäähdytteinen MALLI 007.Z1 009.Z1 011.Z1 013.Z1 015.Z1 017.Z1 021.Z1 023.Z1 S S S S S S S S KOKO H1 H1 H1 H1 H2 H2 H3 H3 JÄÄHDYTYSTEHO (1) Yhteensä kw 7,0 9,2 10,3 11,7 14,9 17,3 20,4 22,6 Tuntuva kw 6,8 8,3 9,6 10,3 14,0 14,9 18,8 19,6 Kompressorin tehonkulutus kw 1,3 1,6 1,9 2,3 2,9 3,6 4,2 4,7 Kompressorin käyttövirta A 2,5 3,2 4,0 4,5 5,9 7,6 7,8 9,6 Lauhduttimen veden virtaus m 3 /h 1,2 1,6 1,8 2,0 2,6 3,0 3,6 3,9 Lauhduttimen painehäviö kpa Vedensäätöventtiili Kv (**) m 3 /h 3,0 3,0 3,0 3,0 3,0 3,0 4,7 4,7 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 0,25 0,36 0,36 0,36 0,52 0,52 0,76 0,76 Maksimikokonaistehonkulutus kw 0,46 0,46 0,46 0,46 0,69 0,69 1,35 1,35 Käyttövirta (2) (7) A 3,00 4,42 4,42 4,42 4,58 4,58 1,47 1,47 Maksimikäyttövirta (FLA) (7) A 6,9 6,9 6,9 6,9 10,8 10,8 2,60 2,60 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 4,2 5,1 5,6 7,0 10,0 12,4 12,1 15,0 Käynnistysvirta (LRA) A Tehoportaat lkm NESTEJÄÄHDYTTEINEN LAUHDUTIN lkm Vesimäärä l 0,9 1,0 1,2 1,5 2,0 2,0 1,5 2,0 Suurin veden virtaus m 3 /h ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (3) kg 4,8 4,8 4,8 4,9 5,9 5,9 7,4 7,4 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde kw/kw 3,43 3,74 3,73 3,70 3,57 3,55 3,61 3,67 ÄÄNITASO ISO 3744 (4) Ilman puhalluksessa (Under/Over) db(a) 57,1 60,1 60,1 60,1 67,3 67,3 66,4 66,4 Ilman sisäänotossa (Over) db(a) 50,3 51,2 51,2 51,2 57,0 57,0 57,4 57,4 Säteily (Over) db(a) 40,2 42,4 42,4 42,4 49,2 49,2 48,5 48,5 Ilman sisäänotossa (Under) db(a) 50,2 52,4 52,4 52,4 59,1 59,1 59,3 59,3 Etupuolella (Under) db(a) 41,0 43,1 43,1 43,0 49,8 49,8 50,2 50,2 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg KUUMAN KAASUN ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF Lämmitysteho kw 6,3 8,1 8,6 9,1 12,3 13,4 16,7 17,6 SÄHKÖLÄMMITIN Teho kw 2,6 2,6 2,6 2,6 2,6 2,6 5,1 5,1 Käyttövirta (OA) A 3,7 3,7 3,7 3,7 3,7 3,7 7,4 7,4 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 Käyttövirta (OA) A 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 Maksimikäyttövirta (FLA) A 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 LISÄPIIRI/VAPAAJÄÄHDYTYSPATTERI (5) Kokonaisjäähdytysteho kw 9,4 10,3 10,3 10,3 14,5 14,5 22,0 22,0 Tuntuva jäähdytysteho kw 8,5 9,5 9,5 9,5 13,7 13,7 19,9 19,9 Veden virtausnopeus m 3 /h 1,5 1,6 1,6 1,6 2,3 2,3 3,4 3,4 Paine-ero patteri + venttiili kpa Vesimäärä l 3,4 3,4 3,4 3,4 4,5 4,5 6,5 6,5 Vapaajäähdytyksen säätöventtiili (Kv) (**) m3/h 3,0 3,0 3,0 3,0 4,7 4,7 6,5 6,5 LÄMMITYSPATTERI (6) Lämmitysteho kw 15,6 17,1 17,1 17,1 25,0 25,0 36,3 36,3 Veden virtausnopeus m 3 /h 0,9 1,0 1,0 1,0 1,5 1,5 2,1 2,1 Paine-ero patteri + venttiili kpa Vesimäärä l 1,7 1,7 1,7 1,7 2,3 2,3 3,3 3,3 LIITÄNNÄT ISO 228/1-G Lauhduttimen veden tulo/lähtö M Ø /4 1 1/4 1 1/4 1 1/4 Lisäpiirin tai vapaajäähdytyksen(*) tulo/lähtö M Ø /4 1 1/4 Kuumaveden tulo/lähtö M Ø 3/4 3/4 3/4 3/4 3/4 3/4 1 1 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH ja lauhduttimen syöttöveden lämpötila C. 2. Vastaa nimellistä ulkoista staattista painetta 3. Kylmäainepanos (lisävarusteita ei lueta mukaan). 4. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) RC GROUP S.p.A. T_NXT_0908_FI 19

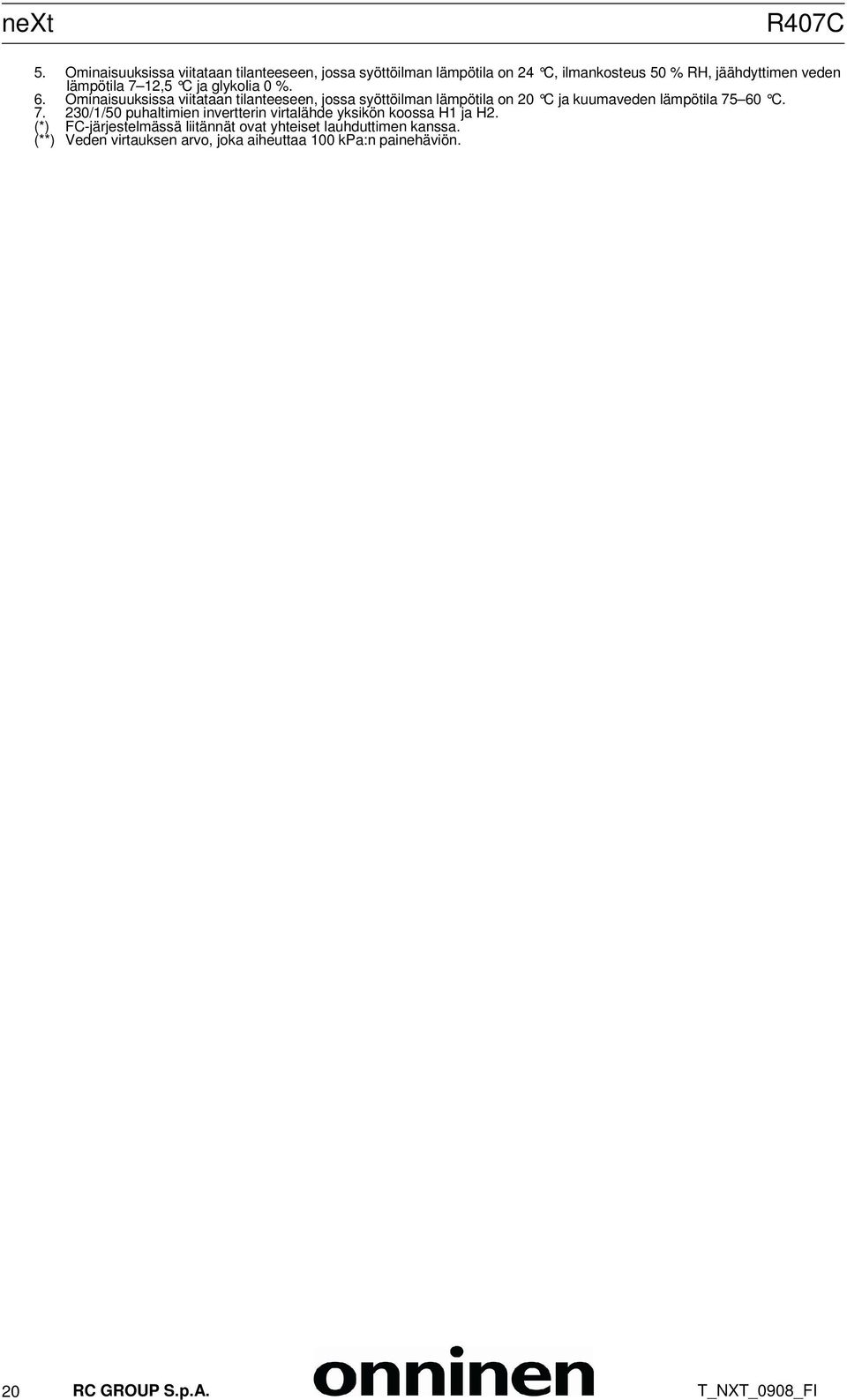

20 next R407C 5. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7 12,5 C ja glykolia 0 %. 6. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. (*) FC-järjestelmässä liitännät ovat yhteiset lauhduttimen kanssa. (**) Veden virtauksen arvo, joka aiheuttaa 100 kpa:n painehäviön. 20 RC GROUP S.p.A. T_NXT_0908_FI

21 R407C next TEKNISET TIEDOT next DW Over/Under suora lämmönsiirto, nestejäähdytteinen MALLI 025.Z1 029.Z1 033.Z1 026.Z2 032.Z2 045.Z1 049.Z1 042.Z2 S S S S S S S S KOKO H4 H4 H4 H5 H5 H5 H5 H6 JÄÄHDYTYSTEHO (1) Yhteensä kw 27,0 31,5 35,1 26,9 31,3 47,1 52,6 44,5 Tuntuva kw 25,4 27,6 29,2 26,9 28,9 40,6 42,8 38,8 Kompressorin tehonkulutus kw 5,1 6,1 7,2 5,8 7,2 9,6 11,0 8,3 Kompressorin käyttövirta A 10,3 12,5 14,6 11,9 15,0 17,9 20,7 15,3 Lauhduttimen veden virtaus m 3 /h 4,6 5,4 6,1 4,7 5,6 8,2 9,2 7,6 Lauhduttimen painehäviö kpa Vedensäätöventtiili Kv (**) m 3 /h 4,7 4,7 6,5 4,7 6,5 9,0 9,0 9,0 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 1,27 1,29 1,29 1,11 1,11 2,09 2,09 1,85 Maksimikokonaistehonkulutus kw 1,35 1,35 1,35 1,35 1,35 2,30 2,30 2,70 Käyttövirta (2) (7) A 2,47 2,50 2,50 2,13 2,13 3,90 3,90 3,38 Maksimikäyttövirta (FLA) (7) A 2,60 2,60 2,60 2,60 2,60 4,20 4,20 5,20 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 17,0 20,0 22,0 20,0 24,8 27,0 32,0 24,2 Käynnistysvirta (LRA) A ,00 198,00 83,00 Tehoportaat lkm NESTEJÄÄHDYTTEINEN LAUHDUTIN lkm Vesimäärä l 2,5 3,0 3,0 2,5 3,0 4,0 5,0 4,0 Suurin veden virtaus m 3 /h ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (3) kg 9,0 9,2 9,2 9,5 9,8 15,6 15,9 19,7 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde kw/kw 4,24 4,27 4,14 3,89 3,77 4,03 4,02 4,38 ÄÄNITASO ISO 3744 (4) Ilman puhalluksessa (Under/Over) db(a) 69,2 72,2 72,2 69,1 69,1 74,9 74,9 67,3 Ilman sisäänotossa (Over) db(a) 60,6 64,7 64,7 57,6 57,6 66,2 66,2 57,8 Säteily (Over) db(a) 51,5 54,9 54,9 51,0 51,0 57,1 57,1 50,0 Ilman sisäänotossa (Under) db(a) 61,6 64,9 64,9 61,1 61,2 67,2 67,5 60,0 Etupuolella (Under) db(a) 52,3 55,7 55,7 51,7 51,9 58,0 58,2 50,9 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg KUUMAN KAASUN ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF Lämmitysteho kw 22,2 24,9 26,2 11,9 12,8 36,1 37,9 18,7 SÄHKÖLÄMMITIN Teho kw 9,0 9,0 9,0 13,5 13,5 13,5 13,5 13,5 Käyttövirta (OA) A 13,0 13,0 13,0 19,5 19,5 19,5 19,5 19,5 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 6,0 6,0 6,0 6,0 6,0 6,0 6,0 11,3 Käyttövirta (OA) A 8,7 8,7 8,7 8,7 8,7 8,7 8,7 16,2 Maksimikäyttövirta (FLA) A 12,4 12,4 12,4 12,4 12,4 12,4 12,4 23,0 LISÄPIIRI/VAPAAJÄÄHDYTYSPATTERI (5) Kokonaisjäähdytysteho kw 29,0 29,6 29,6 31,8 31,8 39,9 39,9 50,2 Tuntuva jäähdytysteho kw 26,3 27,1 27,1 28,0 28,0 37,2 37,2 44,2 Veden virtausnopeus m 3 /h 4,5 4,6 4,6 5,0 5,0 6,2 6,2 7,8 Paine-ero patteri + venttiili kpa Vesimäärä l 9,4 9,4 9,4 13,6 13,6 13,6 13,6 20,9 Vapaajäähdytyksen säätöventtiili (Kv) (**) m3/h 6,5 6,5 9,0 6,5 9,0 11,0 11,0 11,0 LÄMMITYSPATTERI (6) Lämmitysteho kw 42,7 43,6 43,6 53,5 53,5 67,7 67,7 85,7 Veden virtausnopeus m 3 /h 2,5 2,6 2,6 3,1 3,1 4,0 4,0 5,0 Paine-ero patteri + venttiili kpa Vesimäärä l 3,3 4,7 3,3 6,8 6,8 6,8 6,8 10,5 LIITÄNNÄT ISO 228/1-G Lauhduttimen veden tulo/lähtö M Ø 1 1/4 1 1/4 1 1/4 1 1/4 1 1/ Lisäpiirin tai vapaajäähdytyksen(*) tulo/lähtö M Ø 1 1/4 1 1/4 1 1/4 1 1/2 1 1/2 1 1/2 1 1/2 2 Kuumaveden tulo/lähtö M Ø 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/2 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH ja lauhduttimen syöttöveden lämpötila C. 2. Vastaa nimellistä ulkoista staattista painetta 3. Kylmäainepanos (lisävarusteita ei lueta mukaan). 4. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) RC GROUP S.p.A. T_NXT_0908_FI 21

22 next R407C 5. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7 12,5 C ja glykolia 0 %. 6. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. (*) FC-järjestelmässä liitännät ovat yhteiset lauhduttimen kanssa. (**) Veden virtauksen arvo, joka aiheuttaa 100 kpa:n painehäviön. 22 RC GROUP S.p.A. T_NXT_0908_FI

23 R407C next TEKNISET TIEDOT next DW Over/Under suora lämmönsiirto, nestejäähdytteinen MALLI 048.Z2 052.Z2 060.Z2 072.Z2 082.Z2 092.Z2 100.Z2 S S S S S S S KOKO H6 H6 H6 H7 H7 H7 H7 JÄÄHDYTYSTEHO (1) Yhteensä kw 49,2 54,4 63,4 75,6 84,1 95,0 104,0 Tuntuva kw 44,9 51,4 57,6 67,3 80,5 83,6 87,3 Kompressorin tehonkulutus kw 9,6 10,3 12,4 14,1 16,6 19,1 22,2 Kompressorin käyttövirta A 19,7 20,7 25,0 28,9 32,3 35,8 42,3 Lauhduttimen veden virtaus m 3 /h 8,5 9,3 10,9 12,9 14,5 16,5 18,2 Lauhduttimen painehäviö kpa Vedensäätöventtiili Kv (**) m 3 /h 9,0 9,0 11,0 11,0 25,0 25,0 25,0 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 1,85 2,30 2,52 3,27 4,18 4,14 4,14 Maksimikokonaistehonkulutus kw 2,70 2,70 2,70 4,60 4,60 4,60 4,60 Käyttövirta (2) (7) A 3,38 4,41 4,91 5,57 7,78 7,77 7,77 Maksimikäyttövirta (FLA) (7) A 5,20 5,20 5,20 8,40 8,40 8,40 8,40 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 30,0 34,0 40,0 44,0 49,0 54,0 64,0 Käynnistysvirta (LRA) A 112,00 112,00 138,00 144,00 171,00 187,00 222,00 Tehoportaat lkm NESTEJÄÄHDYTTEINEN LAUHDUTIN lkm Vesimäärä l 4,0 5,0 6,0 7,0 9,0 9,0 9,0 Suurin veden virtaus m 3 /h ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (3) kg 19,7 20,5 21,2 26,0 26,1 26,6 26,8 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde kw/kw 4,30 4,32 4,25 4,35 4,05 4,09 3,95 ÄÄNITASO ISO 3744 (4) Ilman puhalluksessa (Under/Over) db(a) 67,3 70,8 72,5 73,1 77,9 79,7 79,7 Ilman sisäänotossa (Over) db(a) 57,8 61,2 64,7 64,9 67,0 68,4 68,4 Säteily (Over) db(a) 50,0 53,4 56,2 56,6 60,0 61,7 61,7 Ilman sisäänotossa (Under) db(a) 61,0 63,4 66,1 66,5 70,1 71,7 71,9 Etupuolella (Under) db(a) 51,9 54,3 57,1 57,4 60,8 62,4 62,6 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg KUUMAN KAASUN ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF Lämmitysteho kw 19,6 22,3 25,4 29,6 35,4 37,1 39,0 SÄHKÖLÄMMITIN Teho kw 13,5 13,5 13,5 18,0 18,0 18,0 18,0 Käyttövirta (OA) A 19,5 19,5 19,5 26,0 26,0 26,0 26,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 11,3 11,3 11,3 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 16,2 16,2 16,2 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 23,0 23,0 23,0 23,0 23,0 23,0 23,0 LISÄPIIRI/VAPAAJÄÄHDYTYSPATTERI (5) Kokonaisjäähdytysteho kw 50,2 55,8 58,3 78,4 86,6 89,4 89,4 Tuntuva jäähdytysteho kw 44,2 50,4 53,2 68,3 77,3 80,5 80,5 Veden virtausnopeus m 3 /h 7,8 8,7 9,1 12,2 13,5 13,9 13,9 Paine-ero patteri + venttiili kpa Vesimäärä l 20,9 20,9 20,9 27,8 27,8 27,8 27,8 Vapaajäähdytyksen säätöventtiili (Kv) (**) m3/h 11,0 11,0 25,0 25,0 25,0 25,0 25,0 LÄMMITYSPATTERI (6) Lämmitysteho kw 85,7 95,6 99,9 124,0 138,0 142,0 142,0 Veden virtausnopeus m 3 /h 5,0 5,6 5,9 7,3 8,1 8,3 8,3 Paine-ero patteri + venttiili kpa Vesimäärä l 10,5 10,5 10,5 13,9 13,9 13,9 13,9 LIITÄNNÄT ISO 228/1-G Lauhduttimen veden tulo/lähtö M Ø Lisäpiirin tai vapaajäähdytyksen(*) tulo/lähtö M Ø /2 2 1/2 2 1/2 2 1/2 Kuumaveden tulo/lähtö M Ø 1 1/2 1 1/2 1 1/ Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH ja lauhduttimen syöttöveden lämpötila C. 2. Vastaa nimellistä ulkoista staattista painetta 3. Kylmäainepanos (lisävarusteita ei lueta mukaan). 4. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) RC GROUP S.p.A. T_NXT_0908_FI 23

24 next R407C 5. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7 12,5 C ja glykolia 0 %. 6. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. (*) FC-järjestelmässä liitännät ovat yhteiset lauhduttimen kanssa. (**) Veden virtauksen arvo, joka aiheuttaa 100 kpa:n painehäviön. 24 RC GROUP S.p.A. T_NXT_0908_FI

25 R407C next TEKNISET TIEDOT next CW.S Over/Under jäähdytetty vesi MALLI S S S S S S S S S KOKO H1 H2 H3 H4 H5 H6 H6 H7 H8 JÄÄHDYTYSTEHO (1) Yhteensä kw 10,3 14,5 22,0 29,6 39,9 59,5 74,6 89,4 104,0 Tuntuva kw 9,5 13,7 19,9 27,1 37,2 54,7 62,7 80,5 100,0 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 0,36 0,52 0,76 1,29 2,09 2,55 2,57 4,14 5,93 Maksimikokonaistehonkulutus kw 0,46 0,69 1,35 1,35 2,30 2,70 2,70 4,60 6,90 Käyttövirta (2) (6) A 4,42 4,58 1,47 2,50 3,90 4,97 5,01 7,77 10,79 Maksimikäyttövirta (FLA) (6) A 6,9 10,8 2,60 2,60 4,20 5,20 5,20 8,40 12,60 JÄÄHDYTYSPATTERI Veden virtausnopeus m 3 /h 1,6 2,3 3,4 4,6 6,2 9,3 11,6 13,9 16,3 Paine-ero patteri + venttiili kpa Vesimäärä l 3,7 5,0 7,7 9,7 14,4 22,1 27,6 29,7 37,7 ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 G4 SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N ÄÄNITASO ISO 3744 (3) Ilman puhalluksessa (Under/Over) db(a) 60,7 67,3 66,4 72,2 74,9 75,4 75,2 79,7 77,7 Ilman sisäänotossa (Over) db(a) 47,2 53,8 52,9 58,7 61,4 61,9 61,7 66,2 64,2 Säteily (Over) db(a) 42,0 49,3 48,3 54,1 56,8 57,3 57,1 61,6 59,6 Ilman sisäänotossa (Under) db(a) 51,5 58,7 57,7 63,5 66,3 66,7 66,5 71,1 69,0 Etupuolella (Under) db(a) 42,0 49,2 48,3 54,1 56,8 57,3 57,1 61,6 59,6 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg SÄHKÖLÄMMITIN Teho kw 5,1 5,1 5,1 9 13,5 13,5 13, Käyttövirta (OA) A 7,4 7,4 7, ,5 19,5 19, Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 2,3 2,3 2,3 6,0 6,0 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 3,2 3,2 3,2 8,7 8,7 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 4,5 4,5 4,5 12,4 12, LISÄPIIRIN PATTERI (4) Kokonaisjäähdytysteho kw 10,3 14,5 22,0 29,6 39,9 59,5 59,1 89,4 104,0 Tuntuva jäähdytysteho kw 9,5 13,7 19,9 27,1 37,2 54,7 54,1 80,5 100,0 Veden virtausnopeus m 3 /h 1,6 2,3 3,4 4,6 6,2 9,3 9,2 13,9 16,3 Paine-ero patteri + venttiili kpa Vesimäärä l 3,7 5,0 7,7 9,7 14,4 22,1 27,6 29,7 37,7 LÄMMITYSPATTERI (5) Lämmitysteho kw 17,1 25,0 36,3 47,3 67,7 102,0 101,0 142,0 187,0 Veden virtausnopeus m 3 /h 1,0 1,5 2,1 2,8 4,0 6,0 5,9 8,3 10,9 Paine-ero patteri + venttiili kpa Vesimäärä l 1,8 2,5 3,8 4,9 7,2 11,1 11,1 14,8 18,9 LIITÄNNÄT ISO 228/1-G Jäähdytetyn veden tulo/lähtö M Ø /4 1 1/4 1 1/ /2 3 Lisäpiirin tulo/lähtö M Ø /4 1 1/4 1 1/ /2 3 Kuumaveden tulo/lähtö M Ø 3/4 3/ /4 1 1/4 1 1/2 1 1/2 2 2 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdytetyn veden lämpötila 7 12,5 C ja glykolia 0 %. 2. Vastaa nimellistä ulkoista staattista painetta 3. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 4. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdyttimen veden lämpötila 7 12,5 C ja glykolia 0 %. 5. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. RC GROUP S.p.A. T_NXT_0908_FI 25

26 next R407C TEKNISET TIEDOT next CW.K Over/Under jäähdytettyä vettä käyttävä pienikokoinen yksikkö MALLI K K K K K K K K K KOKO H1 H2 H3 H4 H5 H6 H6 H7 H8 JÄÄHDYTYSTEHO (1) Yhteensä kw 13,1 19,1 27,7 41,8 63,6 94,8 112,0 135,0 161,0 Tuntuva kw 11,2 16,2 23,3 35,5 53,0 79,4 88,9 110,0 132,0 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 0,36 0,49 0,76 1,88 2,82 4,05 4,43 5,65 6,45 Maksimikokonaistehonkulutus kw 0,46 0,69 1,35 2,30 2,70 4,60 4,60 6,90 6,90 Käyttövirta (2) (4) A 4,42 4,34 1,47 3,31 4,82 7,32 8,13 9,93 11,92 Maksimikäyttövirta (FLA) (4) A 6,9 10,80 2,60 4,20 8,40 8,40 8,40 12,60 12,60 JÄÄHDYTYSPATTERI Veden virtausnopeus m 3 /h 2,0 3,0 4,3 6,5 9,9 14,8 17,5 21,1 25,1 Paine-ero patteri + venttiili kpa Vesimäärä l 5,6 7,5 11,6 16,6 25,1 37,2 37,2 49,9 61,6 ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 G4 SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N ÄÄNITASO ISO 3744 (3) Ilman puhalluksessa (Under/Over) db(a) 60,7 66,9 66,4 70,2 67,1 75,3 76,6 74,9 79,1 Ilman sisäänotossa (Over) db(a) 47,2 53,4 52,9 56,7 53,6 61,8 63,1 61,4 65,6 Säteily (Over) db(a) 42,0 48,8 48,3 52,1 49,0 57,2 58,5 56,8 61,0 Ilman sisäänotossa (Under) db(a) 51,5 58,2 57,7 61,5 58,4 66,7 68,0 66,3 70,4 Etupuolella (Under) db(a) 42,0 48,8 48,3 52,1 49,0 57,2 58,5 56,8 61,0 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Under) kg SÄHKÖLÄMMITIN Teho kw 5,1 5,1 5,1 9,0 13,5 13,5 13,5 18,0 18,0 Käyttövirta (OA) A 7,4 7,4 7,4 13,0 19,5 19,5 19,5 26,0 26,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 2,3 2,3 2,3 6,0 6,0 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 3,2 3,2 3,2 8,7 8,7 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 4,5 4,5 4,5 12,4 12, LIITÄNNÄT ISO 228/1-G Jäähdytetyn veden tulo/lähtö M Ø /4 1 1/ /2 2 1/2 2 1/2 3 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdytetyn veden lämpötila 7 12,5 C ja glykolia 0 %. 2. Vastaa nimellistä ulkoista staattista painetta 3. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. 26 RC GROUP S.p.A. T_NXT_0908_FI

27 R407C next TEKNISET TIEDOT next CW.KC Over/Under jäähdytettyä vettä käyttävä pienikokoinen yksikkö MALLI KC KC KC KC KC KC KC KC KC KOKO H1 H2 H3 H4 H5 H6 H6 H7 H8 JÄÄHDYTYSTEHO (1) Yhteensä kw 13,1 19,1 27,7 41,8 63,6 94,8 112,0 135,0 161,0 Tuntuva kw 11,2 16,2 23,3 35,5 53,0 79,4 88,9 110,0 132,0 PUHALTIMET lkm Käyttötyyppi (4) D D D T T T T T T Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (2) kw 0,86 1,19 1,45 1,65 2,20 3,97 4,52 4,93 6,97 Maksimikokonaistehonkulutus kw 1,29 1,27 1,49 2,20 3,00 4,40 4,40 6,60 6,60 Käyttövirta (2) A 3,93 5,44 6,64 3,24 4,40 7,90 8,93 9,70 14,03 Maksimikäyttövirta (FLA) (+) A 5,90 5,80 6,80 4,60 6,40 9,20 9,20 13,80 13,80 Suurin asennusteho (*) kw ,20 4,40 6,00 6,00 9,00 9,00 JÄÄHDYTYSPATTERI Veden virtausnopeus m 3 /h 2,0 3,0 4,3 6,5 9,9 14,8 17,5 21,1 25,1 Paine-ero patteri + venttiili kpa Vesimäärä l 5,6 7,5 11,6 16,6 25,1 37,2 37,2 49,9 61,6 ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 G4 SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N ÄÄNITASO ISO 3744 (3) Ilman puhalluksessa (Under/Over) db(a) 60,6 66,9 67,5 73,7 73,9 78,1 79,1 78,5 81,0 Ilman sisäänotossa (Over) db(a) 47,1 53,4 54,0 60,2 60,4 64,6 65,6 65,0 67,5 Säteily (Over) db(a) 42,5 48,8 49,4 55,6 55,8 60,0 61,0 60,4 62,9 Ilman sisäänotossa (Under) db(a) 52,0 58,2 58,9 65,1 65,3 69,5 70,4 69,8 72,4 Etupuolella (Under) db(a) 42,5 48,8 49,4 55,6 55,8 60,0 61,0 60,4 62,9 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO (Over) kg NETTOPAINO (Over) kg SÄHKÖLÄMMITIN Teho kw 5,1 5,1 5,1 9,0 13,5 13,5 13,5 18,0 18,0 Käyttövirta (OA) A 7,4 7,4 7,4 13,0 19,5 19,5 19,5 26,0 26,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 2,3 2,3 2,3 6,0 6,0 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 3,2 3,2 3,2 8,7 8,7 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 4,5 4,5 4,5 12,4 12, LIITÄNNÄT ISO 228/1-G Jäähdytetyn veden tulo/lähtö M Ø /4 1 1/ /2 2 1/2 2 1/2 3 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 24 C, ilmankosteus 50 % RH, jäähdytetyn veden lämpötila 7 12,5 C ja glykolia 0 %. 2. Vastaa nimellistä ulkoista staattista painetta 3. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 4. D = suoravetojärjestelmä / T = hihnavetojärjestelmä (+) Vastaa T-vetojärjestelmässä asennustehoa. (*) Vastaa T-vetojärjestelmässä sähkömoottorin nimellistehoa. RC GROUP S.p.A. T_NXT_0908_FI 27

28 next R407C TEKNISET TIEDOT next DX.P Over ilmalauhdutteinen lämpöpumppu MALLI 007.Z1 009.Z1 011.Z1 013.Z1 015.Z1 017.Z1 021.Z1 023.Z1 025.Z1 P P P P P P P P P KOKO H1 H1 H1 H1 H2 H2 H3 H3 H4 KESÄKÄYTTÖTILA (1) JÄÄHDYTYSTEHO Yhteensä kw 7,1 9,3 10,2 11,4 14,6 17,3 20,3 22,2 26,3 Tuntuva kw 7,0 8,9 10,0 10,5 14,3 15,4 19,0 20,4 26,3 Kompressorin tehonkulutus kw 1,7 2,0 2,4 3,0 3,7 4,0 4,8 5,7 6,5 Kompressorin käyttövirta A 2,9 3,7 4,5 5,3 6,7 8,2 8,8 10,8 11,9 TALVIKÄYTTÖTILA (2) LÄMMITYSTEHO kw 6,3 8,8 10,3 12,0 14,5 18,2 19,9 21,9 26,0 Kompressorin tehonkulutus kw 1,1 1,5 1,8 2,2 2,7 3,4 3,5 4,0 4,6 Kompressorin käyttövirta A 2,3 3,1 3,8 4,5 5,6 7,3 6,7 8,6 9,5 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (3) kw 0,25 0,36 0,36 0,36 0,52 0,52 0,76 0,76 1,27 Maksimikokonaistehonkulutus kw 0,46 0,46 0,46 0,46 0,69 0,69 1,35 1,35 1,35 Käyttövirta (3) (9) A 3,00 4,42 4,42 4,42 4,58 4,58 1,47 1,47 2,47 Maksimikäyttövirta (FLA) (9) A 6,9 6,9 6,9 6,9 10,8 10,8 2,60 2,60 2,60 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 4,2 5,1 5,6 7,0 10,0 12,4 12,1 15,0 17,0 Käynnistysvirta (LRA) A , Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (4) kg 4,5 4,5 4,5 4,5 5,4 5,4 10,1 10,1 11,5 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT (5) EER Energiahyötysuhde kw/kw 2,65 2,91 2,86 2,74 2,71 2,88 2,92 2,84 3,11 COP lämpösuhde kw/kw 3,03 3,28 3,42 3,50 3,31 3,42 3,53 3,55 3,97 ÄÄNITASO ISO 3744 (6) Ilman puhalluksessa db(a) 57,1 60,1 60,1 60,1 67,3 67,3 66,4 66,4 69,2 Ilmanotossa db(a) 50,3 51,2 51,2 51,2 57,0 57,0 57,4 57,4 60,6 Säteily db(a) 40,2 42,4 42,4 42,4 49,2 49,2 48,5 48,5 51,5 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO kg ILMALAUHDUTIN (7) Määrä lkm TEAM.MATE-sarja DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD Malli M.10 M.18 M.18 M.18 M.22 M.31 M.31 M.31 M.37 SÄHKÖLÄMMITIN Teho kw 5,1 5,1 5,1 5,1 5,1 5,1 5,1 5,1 9,0 Käyttövirta (OA) A 7,4 7,4 7,4 7,4 7,4 7,4 7,4 7,4 13,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 6,0 Käyttövirta (OA) A 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 8,7 Maksimikäyttövirta (FLA) A 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 12,4 LÄMMITYSPATTERI (8) Lämmitysteho kw 15,6 17,1 17,1 17,1 25,0 25,0 36,3 36,3 42,7 Veden virtausnopeus m 3 /h 0,9 1,0 1,0 1,0 1,5 1,5 2,1 2,1 2,5 Paine-ero patteri + venttiili kpa Vesimäärä l 1,7 1,7 1,7 1,7 2,3 2,3 3,3 3,3 3,3 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø Nesteen palautuslinja ODS Ø LIITÄNNÄT ISO 228/1-G Kuumaveden tulo/lähtö M Ø 3/4 3/4 3/4 3/4 3/4 3/ /4 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 27 C, ilmankosteus 47 % RH ja lauhduttimen tuloilman lämpötila 35 C. 2. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C, ulkoilman lämpötila +7 C ja ilmankosteus 90 % RH. 3. Vastaa nimellistä ulkoista staattista painetta 4. Yksikön kylmäainepanos. Ilmalauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 5. Hyötysuhdearvoissa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 6. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 7. Saat ohjeita muiden ilmalauhduttimien käyttöön RC WORLD -valintaohjelmasta. 28 RC GROUP S.p.A. T_NXT_0908_FI

29 R407C next 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. RC GROUP S.p.A. T_NXT_0908_FI 29

30 next R407C TEKNISET TIEDOT next DX.P Over ilmalauhdutteinen lämpöpumppu MALLI 029.Z1 033.Z1 026.Z2 026.Z2 032.Z2 032.Z2 045.Z1 049.Z1 P P P P.DC P P.DC P P KOKO H4 H4 H5 H5 H5 H5 H5 H5 KESÄKÄYTTÖTILA (1) JÄÄHDYTYSTEHO Yhteensä kw 30,6 33,8 25,7 26,2 30,2 30,8 44,0 47,6 Tuntuva kw 28,7 29,9 25,7 26,2 30,0 30,2 41,1 42,3 Kompressorin tehonkulutus kw 7,4 8,8 7,6 7,2 8,9 8,4 11,6 14,2 Kompressorin käyttövirta A 14,1 16,7 13,9 13,5 17,0 16,4 20,6 24,9 TALVIKÄYTTÖTILA (2) LÄMMITYSTEHO kw 31,5 35,9 29,7 30,4 37,6 38,6 47,1 53,4 Kompressorin tehonkulutus kw 5,8 7,0 5,4 5,5 7,4 7,5 9,2 11,3 Kompressorin käyttövirta A 12,1 14,4 11,6 11,7 15,3 15,4 17,5 21,2 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (3) kw 1,29 1,29 1,11 1,11 1,11 1,11 2,09 2,09 Maksimikokonaistehonkulutus kw 1,35 1,35 1,35 1,35 1,35 2,30 2,30 2,30 Käyttövirta (3) (9) A 2,50 2,50 2,13 2,13 2,13 2,13 3,90 3,90 Maksimikäyttövirta (FLA) (9) A 2,60 2,60 2,60 2,60 2,60 4,20 4,20 4,20 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 20,0 22,0 20,0 20,0 24,8 24,8 27,0 32,0 Käynnistysvirta (LRA) A ,5 57,5 74,8 74, Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (4) kg 11,5 11,5 12,0 12,0 12,8 12,8 14,2 14,3 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT (5) EER Energiahyötysuhde kw/kw 3,23 3,10 2,74 2,87 2,80 2,82 2,92 2,69 COP lämpösuhde kw/kw 3,99 3,95 4,11 4,13 4,03 3,85 3,72 3,61 ÄÄNITASO ISO 3744 (6) Ilman puhalluksessa db(a) 72,2 72,2 69,1 69,1 69,1 69,1 74,9 74,9 Ilmanotossa db(a) 64,7 64,7 57,6 57,6 57,6 57,6 66,2 66,2 Säteily db(a) 54,9 54,9 51,0 51,0 51,0 51,0 57,1 57,1 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO kg ILMALAUHDUTIN (7) Määrä lkm TEAM.MATE-sarja DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD Malli M.50 M.50 M.37 M.22 M.50 M.31 M.72 M.72 SÄHKÖLÄMMITIN Teho kw 9,0 9,0 13,5 13,5 13,5 13,5 13,5 13,5 Käyttövirta (OA) A 13,0 13,0 19,5 19,5 19,5 19,5 19,5 19,5 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 6,0 6,0 6,0 6,0 6,0 6,0 6,0 6,0 Käyttövirta (OA) A 8,7 8,7 8,7 8,7 8,7 8,7 8,7 8,7 Maksimikäyttövirta (FLA) A 12,4 12,4 12,4 12,4 12,4 12,4 12,4 12,4 LÄMMITYSPATTERI (8) Lämmitysteho kw 43,6 43,6 53,5 53,5 53,5 53,5 67,7 67,7 Veden virtausnopeus m 3 /h 2,6 2,6 3,1 3,1 3,1 3,1 4,0 4,0 Paine-ero patteri + venttiili kpa , Vesimäärä l 4,7 3,3 6,8 6,8 6,8 6,8 6,8 6,8 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø x x Nesteen palautuslinja ODS Ø x x LIITÄNNÄT ISO 228/1-G Kuumaveden tulo/lähtö M Ø 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 27 C, ilmankosteus 47 % RH ja lauhduttimen tuloilman lämpötila 35 C. 2. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C, ulkoilman lämpötila +7 C ja ilmankosteus 90 % RH. 3. Vastaa nimellistä ulkoista staattista painetta 4. Yksikön kylmäainepanos. Ilmalauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 5. Hyötysuhdearvoissa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 6. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 7. Saat ohjeita muiden ilmalauhduttimien käyttöön RC WORLD -valintaohjelmasta. 30 RC GROUP S.p.A. T_NXT_0908_FI

31 R407C next 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. RC GROUP S.p.A. T_NXT_0908_FI 31

32 next R407C TEKNISET TIEDOT next DX.P Over ilmalauhdutteinen lämpöpumppu MALLI 042.Z2 042.Z2 048.Z2 048.Z2 052.Z2 052.Z2 060.Z2 060.Z2 P P.DC P P.DC P P.DC P P.DC KOKO H6 H6 H6 H6 H6 H6 H6 H6 KESÄKÄYTTÖTILA (1) JÄÄHDYTYSTEHO Yhteensä kw 43,4 43,0 45,5 45,0 50,1 50,7 59,6 60,8 Tuntuva kw 43,2 42,8 45,3 45,0 50,1 50,7 59,2 59,6 Kompressorin tehonkulutus kw 10,1 10,4 11,9 12,2 13,4 13,0 15,9 15,1 Kompressorin käyttövirta A 18,0 18,3 22,5 22,9 24,3 23,9 29,3 28,5 TALVIKÄYTTÖTILA (2) LÄMMITYSTEHO kw 42,2 41,9 47,0 46,7 50,9 52,6 60,8 63,7 Kompressorin tehonkulutus kw 7,3 7,2 8,6 8,5 9,4 9,5 11,6 11,7 Kompressorin käyttövirta A 13,8 13,7 17,9 17,9 19,6 19,7 24,0 24,1 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (3) kw 1,85 1,85 1,85 1,85 2,30 2,30 2,52 2,52 Maksimikokonaistehonkulutus kw 2,70 2,70 2,70 2,70 2,70 2,70 2,70 2,70 Käyttövirta (3) (9) A 3,38 3,38 3,38 3,38 4,41 4,41 4,91 4,91 Maksimikäyttövirta (FLA) (9) A 5,20 5,20 5,20 5,20 5,20 5,20 5,20 5,20 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 24,2 24,2 30,0 30,0 34,0 34,0 40,0 40,0 Käynnistysvirta (LRA) A Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (4) kg 20,9 20,9 20,9 20,9 21,4 21,4 21,7 21,7 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT (5) EER Energiahyötysuhde kw/kw 3,25 3,15 3,00 2,91 2,93 3,04 2,90 3,16 COP lämpösuhde kw/kw 4,02 4,00 3,98 3,97 3,89 3,99 3,75 4,03 ÄÄNITASO ISO 3744 (6) Ilman puhalluksessa db(a) 67,3 67,3 67,3 67,3 70,8 70,8 72,5 72,5 Ilmanotossa db(a) 57,8 57,8 57,8 57,8 61,2 61,2 64,7 64,7 Säteily db(a) 50,0 50,0 50,0 50,0 53,4 53,4 56,2 56,2 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO kg ILMALAUHDUTIN (7) Määrä lkm TEAM.MATE-sarja DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD Malli M.72 M.31 M.72 M.31 M.72 M.37 M.88 M.50 SÄHKÖLÄMMITIN Teho kw 13,5 13,5 13,5 13,5 13,5 13,5 13,5 13,5 Käyttövirta (OA) A 19,5 19,5 19,5 19,5 19,5 19,5 19,5 19,5 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 11,3 11,3 11,3 11,3 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 16,2 16,2 16,2 16,2 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 LÄMMITYSPATTERI (8) Lämmitysteho kw 85,7 85,7 85,7 85,7 95,6 95,6 99,9 99,9 Veden virtausnopeus m 3 /h 5,0 5,0 5,0 5,0 5,6 5,6 5,9 5,9 Paine-ero patteri + venttiili kpa Vesimäärä l 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø 35 2 x x x x 28 Nesteen palautuslinja ODS Ø 18 2 x x x x 16 LIITÄNNÄT ISO 228/1-G Kuumaveden tulo/lähtö M Ø 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 27 C, ilmankosteus 47 % RH ja lauhduttimen tuloilman lämpötila 35 C. 2. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C, ulkoilman lämpötila +7 C ja ilmankosteus 90 % RH. 3. Vastaa nimellistä ulkoista staattista painetta 4. Yksikön kylmäainepanos. Ilmalauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 5. Hyötysuhdearvoissa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 6. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 7. Saat ohjeita muiden ilmalauhduttimien käyttöön RC WORLD -valintaohjelmasta. 32 RC GROUP S.p.A. T_NXT_0908_FI

33 R407C next 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. RC GROUP S.p.A. T_NXT_0908_FI 33

34 next R407C TEKNISET TIEDOT next DX.P Over ilmalauhdutteinen lämpöpumppu MALLI 072.Z2 072.Z2 082.Z2 082.Z2 092.Z2 092.Z2 100.Z2 100.Z2 P P.DC P P.DC P P.DC P P.DC KOKO H7 H7 H7 H7 H7 H7 H7 H7 KESÄKÄYTTÖTILA (1) JÄÄHDYTYSTEHO Yhteensä kw 72,3 71,4 82,7 83,3 94,7 94,5 104,0 102,0 Tuntuva kw 69,1 68,8 81,7 82,4 87,8 87,8 91,0 90,4 Kompressorin tehonkulutus kw 17,0 17,6 19,5 19,1 22,3 22,4 25,7 26,9 Kompressorin käyttövirta A 32,4 33,1 35,9 35,4 39,7 39,8 46,8 48,4 TALVIKÄYTTÖTILA (2) LÄMMITYSTEHO kw 85,1 71,5 97,3 83,3 112,0 96,3 121,0 107,0 Kompressorin tehonkulutus kw 13,5 12,7 15,5 14,6 18,1 17,0 21,4 20,2 Kompressorin käyttövirta A 28,2 27,2 30,8 29,7 34,3 32,9 41,0 39,6 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (3) kw 3,27 3,27 4,18 4,18 4,14 4,14 4,14 4,14 Maksimikokonaistehonkulutus kw 4,60 4,60 4,60 4,60 4,60 4,60 4,60 4,60 Käyttövirta (3) (9) A 5,57 5,57 7,78 7,78 7,77 7,77 7,77 7,77 Maksimikäyttövirta (FLA) (9) A 8,40 8,40 8,40 8,40 8,40 8,40 8,40 8,40 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 44,0 44,0 49,0 49,0 54,0 54,0 64,0 64,0 Käynnistysvirta (LRA) A Tehoportaat lkm ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (4) kg 26,1 26,1 26,1 26,1 26,1 26,1 26,3 26,3 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT (5) EER Energiahyötysuhde kw/kw 3,23 3,18 3,21 3,19 3,32 3,22 3,19 3,01 COP lämpösuhde kw/kw 4,51 4,07 4,47 3,86 4,60 4,02 4,27 3,94 ÄÄNITASO ISO 3744 (6) Ilman puhalluksessa db(a) 73,1 73,1 77,9 77,9 79,7 79,7 79,7 79,7 Ilmanotossa db(a) 64,9 64,9 67,0 67,0 68,4 68,4 68,4 68,4 Säteily db(a) 56,6 56,6 60,0 60,0 61,7 61,7 61,7 61,7 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO kg ILMALAUHDUTIN (7) Määrä lkm TEAM.MATE-sarja DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD DX.A.P.STD Malli M.105 M.50 M.118 M.72 M.118 M.72 M.145 M.72 SÄHKÖLÄMMITIN Teho kw 18,0 18,0 18,0 18,0 18,0 18,0 18,0 18,0 Käyttövirta (OA) A 26,0 26,0 26,0 26,0 26,0 26,0 26,0 26,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 11,3 11,3 11,3 11,3 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 16,2 16,2 16,2 16,2 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 23,0 23,0 23,0 23,0 23,0 23,0 23,0 23,0 LÄMMITYSPATTERI (8) Lämmitysteho kw 124,0 124,0 138,0 138,0 142,0 142,0 142,0 142,0 Veden virtausnopeus m 3 /h 7,3 7,3 8,1 8,1 8,3 8,3 8,3 8,3 Paine-ero patteri + venttiili kpa Vesimäärä l 13,9 13,9 13,9 13,9 13,9 13,9 13,9 13,9 KYLMÄAINELIITÄNNÄT Kylmäkaasun tulolinja ODS Ø 42 2 x x x x 42 Nesteen palautuslinja ODS Ø 22 2 x x x x 18 LIITÄNNÄT ISO 228/1-G Kuumaveden tulo/lähtö M Ø Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 27 C, ilmankosteus 47 % RH ja lauhduttimen tuloilman lämpötila 35 C. 2. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C, ulkoilman lämpötila +7 C ja ilmankosteus 90 % RH. 3. Vastaa nimellistä ulkoista staattista painetta 4. Yksikön kylmäainepanos. Ilmalauhdutinta, liitosputkia ja lisävarusteita ei lueta mukaan. 5. Hyötysuhdearvoissa otetaan huomioon myös ilmalauhdutteinen etälauhdutin taulukossa kuvatulla tavalla. 6. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 7. Saat ohjeita muiden ilmalauhduttimien käyttöön RC WORLD -valintaohjelmasta. 34 RC GROUP S.p.A. T_NXT_0908_FI

35 R407C next 8. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. RC GROUP S.p.A. T_NXT_0908_FI 35

36 next R407C TEKNISET TIEDOT next DW.P Over nestejäähdytteinen lämpöpumppu MALLI 007.Z1 009.Z1 011.Z1 013.Z1 015.Z1 017.Z1 021.Z1 023.Z1 S S S S S S S S KOKO H1 H1 H1 H1 H2 H2 H3 H3 KESÄKÄYTTÖTILA (1) JÄÄHDYTYSTEHO Yhteensä kw 7,5 10,0 11,1 12,6 16,0 18,6 22,0 24,3 Tuntuva kw 7,5 9,1 10,4 11,1 15,1 16,1 20,3 21,2 Kompressorin tehonkulutus kw 1,3 1,6 1,9 2,2 2,8 3,5 4,1 4,6 Kompressorin käyttövirta A 2,4 3,2 3,9 4,4 5,8 7,5 7,7 9,6 Vesilauhduttimen vedenvirtaus m 3 /h 0,5 0,7 0,8 0,9 1,1 1,3 1,5 1,7 Vesilauhduttimen painehäviö kpa TALVIKÄYTTÖTILA (2) LÄMMITYSTEHO kw 6,3 8,6 10,1 11,6 14,7 17,5 20,3 22,8 Kompressorin tehonkulutus kw 1,1 1,4 1,8 2,2 2,5 3,4 3,6 4,2 Kompressorin käyttövirta A 2,2 2,9 3,7 4,4 5,3 7,1 6,8 8,8 Vesilauhduttimen vedenvirtaus m 3 /h 0,6 0,8 0,9 1,0 1,3 1,5 1,8 2,0 Vesilauhduttimen painehäviö kpa Lauhdutuksen ohjausventtiili (*) m 3 /h 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (3) kw 0,25 0,36 0,36 0,36 0,52 0,52 0,76 0,76 Maksimikokonaistehonkulutus kw 0,46 0,46 0,46 0,46 0,69 0,69 1,35 1,35 Käyttövirta (3) (7) A 3,00 4,42 4,42 4,42 4,58 4,58 1,47 1,47 Maksimikäyttövirta (FLA) (7) A 6,9 6,9 6,9 6,9 10,8 10,8 2,60 2,60 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 4,2 5,1 5,6 7,0 10,0 12,4 12,1 15,0 Käynnistysvirta (LRA) A , Tehoportaat lkm VESILAUHDUTIN lkm Vesimäärä l 0,9 1,0 1,2 1,5 2,0 2,0 1,5 2,0 Suurin veden virtaus m 3 /h ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (4) kg 4,8 4,8 4,8 4,9 5,9 5,9 7,4 7,4 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde kw/kw 3,68 4,07 4,02 4,12 3,93 3,90 3,96 4,02 COP lämpösuhde kw/kw 3,42 3,82 3,87 3,80 3,88 3,76 4,05 4,02 ÄÄNITASO ISO 3744 (5) Ilman puhalluksessa db(a) 57,1 60,1 60,1 60,1 67,3 67,3 66,4 66,4 Ilmanotossa db(a) 50,3 51,2 51,2 51,2 57,0 57,0 57,4 57,4 Säteily db(a) 40,2 42,4 42,4 42,4 49,2 49,2 48,5 48,5 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO kg SÄHKÖLÄMMITIN Teho kw 2,6 2,6 2,6 2,6 2,6 2,6 5,1 5,1 Käyttövirta (OA) A 3,7 3,7 3,7 3,7 3,7 3,7 7,4 7,4 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 Käyttövirta (OA) A 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 Maksimikäyttövirta (FLA) A 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 LÄMMITYSPATTERI (6) Lämmitysteho kw 15,6 17,1 17,1 17,1 25,0 25,0 36,3 36,3 Veden virtausnopeus m 3 /h 0,9 1,0 1,0 1,0 1,5 1,5 2,1 2,1 Paine-ero patteri + venttiili kpa Vesimäärä l 1,7 1,7 1,7 1,7 2,3 2,3 3,3 3,3 LIITÄNNÄT ISO 228/1-G Vesilauhduttimen tulo/lähtö M Ø /4 1 1/4 1 1/4 1 1/4 Kuumaveden tulo/lähtö M Ø 3/4 3/4 3/4 3/4 3/4 3/4 1 1 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 27 C, ilmankosteus 47 % RH ja lauhduttimen tuloveden lämpötila C. 2. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpö on 20 C ja lauhduttimen tuloveden lämpötila 15 7 C. 3. Vastaa nimellistä ulkoista staattista painetta 4. Kylmäainepanos (lisävarusteita ei lueta mukaan). 5. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 6. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C. 36 RC GROUP S.p.A. T_NXT_0908_FI

37 R407C next /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. (*) Veden virtauksen arvo, joka aiheuttaa 100 kpa:n painehäviön. RC GROUP S.p.A. T_NXT_0908_FI 37

38 next R407C TEKNISET TIEDOT next DW.P Over nestejäähdytteinen lämpöpumppu MALLI 025.Z1 029.Z1 033.Z1 026.Z2 032.Z2 045.Z1 049.Z1 042.Z2 S S S S S S S S KOKO H4 H4 H4 H5 H5 H5 H5 H6 KESÄKÄYTTÖTILA (1) JÄÄHDYTYSTEHO Yhteensä kw 29,1 33,9 37,7 29,0 33,7 50,8 56,5 47,7 Tuntuva kw 27,5 29,8 31,4 29,0 31,3 43,8 45,9 46,4 Kompressorin tehonkulutus kw 5,0 6,1 7,0 5,7 7,1 9,4 10,9 8,2 Kompressorin käyttövirta A 10,3 12,5 14,4 11,7 14,9 17,8 20,6 15,1 Vesilauhduttimen vedenvirtaus m 3 /h 2,0 2,3 2,6 2,0 2,4 3,5 3,9 3,2 Vesilauhduttimen painehäviö kpa TALVIKÄYTTÖTILA (2) LÄMMITYSTEHO kw 26,0 30,8 34,7 27,6 33,3 45,1 53,9 42,5 Kompressorin tehonkulutus kw 4,5 5,8 6,9 5,2 7,0 8,4 10,8 6,9 Kompressorin käyttövirta A 10,7 13,1 13,8 10,9 14,3 15,5 19,9 13,3 Vesilauhduttimen vedenvirtaus m 3 /h 2,3 2,7 3,0 2,4 2,8 3,9 4,6 3,8 Vesilauhduttimen painehäviö kpa Lauhdutuksen ohjausventtiili (*) m 3 /h 6,3 6,3 6,3 6,3 6,3 8,6 8,6 8,6 PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (3) kw 1,27 1,29 1,29 1,11 1,11 2,09 2,09 1,85 Maksimikokonaistehonkulutus kw 1,35 1,35 1,35 1,35 1,35 2,30 2,30 2,70 Käyttövirta (3) (7) A 2,47 2,50 2,50 2,13 2,13 3,90 3,90 3,38 Maksimikäyttövirta (FLA) (7) A 2,60 2,60 2,60 2,60 2,60 4,20 4,20 5,20 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 17,0 20,0 22,0 20,0 24,8 27,0 32,0 24,2 Käynnistysvirta (LRA) A ,5 74, Tehoportaat lkm VESILAUHDUTIN lkm Vesimäärä l 2,5 3,0 3,0 2,5 3,0 4,0 5,0 4,0 Suurin veden virtaus m 3 /h ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (4) kg 9,0 9,2 9,2 9,5 9,8 15,6 15,9 19,7 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde kw/kw 4,64 4,59 4,55 4,26 4,10 4,42 4,35 4,75 COP lämpösuhde kw/kw 4,48 4,33 4,23 4,40 4,13 4,30 4,18 4,84 ÄÄNITASO ISO 3744 (5) Ilman puhalluksessa db(a) 69,2 72,2 72,2 69,1 69,1 74,9 74,9 67,3 Ilmanotossa db(a) 60,6 64,7 64,7 57,6 57,6 66,2 66,2 57,8 Säteily db(a) 51,5 54,9 54,9 51,0 51,0 57,1 57,1 50,0 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO kg SÄHKÖLÄMMITIN Teho kw 9,0 9,0 9,0 13,5 13,5 13,5 13,5 13,5 Käyttövirta (OA) A 13,0 13,0 13,0 19,5 19,5 19,5 19,5 19,5 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 6,0 6,0 6,0 6,0 6,0 6,0 6,0 11,3 Käyttövirta (OA) A 8,7 8,7 8,7 8,7 8,7 8,7 8,7 16,2 Maksimikäyttövirta (FLA) A 12,4 12,4 12,4 12,4 12,4 12,4 12,4 23,0 LÄMMITYSPATTERI (6) Lämmitysteho kw 42,7 43,6 43,6 53,5 53,5 67,7 67,7 85,7 Veden virtausnopeus m 3 /h 2,5 2,6 2,6 3,1 3,1 4,0 4,0 5,0 Paine-ero patteri + venttiili kpa Vesimäärä l 3,3 4,7 3,3 6,8 6,8 6,8 6,8 10,5 LIITÄNNÄT ISO 228/1-G Vesilauhduttimen tulo/lähtö M Ø 1 1/4 1 1/4 1 1/4 1 1/4 1 1/ Kuumaveden tulo/lähtö M Ø 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/2 Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 27 C, ilmankosteus 47 % RH ja lauhduttimen tuloveden lämpötila C. 2. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpö on 20 C ja lauhduttimen tuloveden lämpötila 15 7 C. 3. Vastaa nimellistä ulkoista staattista painetta 4. Kylmäainepanos (lisävarusteita ei lueta mukaan). 5. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 6. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C. 38 RC GROUP S.p.A. T_NXT_0908_FI

39 R407C next /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. (*) Veden virtauksen arvo, joka aiheuttaa 100 kpa:n painehäviön. RC GROUP S.p.A. T_NXT_0908_FI 39

40 next R407C TEKNISET TIEDOT next DW.P Over nestejäähdytteinen lämpöpumppu MALLI 048.Z2 052.Z2 060.Z2 072.Z2 082.Z2 092.Z2 100.Z2 S S S S S S S KOKO H6 H6 H6 H7 H7 H7 H7 KESÄKÄYTTÖTILA (1) JÄÄHDYTYSTEHO Yhteensä kw 53,1 58,5 68,3 81,3 91,6 102,0 112,0 Tuntuva kw 48,6 55,8 62,3 72,6 86,7 90,2 94,2 Kompressorin tehonkulutus kw 9,5 10,1 12,2 13,8 16,0 18,9 21,9 Kompressorin käyttövirta A 19,6 20,6 24,8 28,7 31,7 35,6 41,9 Vesilauhduttimen vedenvirtaus m 3 /h 3,6 4,0 4,6 5,5 6,2 7,0 7,7 Vesilauhduttimen painehäviö kpa TALVIKÄYTTÖTILA (2) LÄMMITYSTEHO kw 46,9 53,3 63,6 73,6 81,2 88,7 103,0 Kompressorin tehonkulutus kw 8,1 9,2 11,6 12,8 14,4 16,3 20,7 Kompressorin käyttövirta A 17,3 21,5 26,1 26,4 28,2 30,4 38,8 Vesilauhduttimen vedenvirtaus m 3 /h 4,2 4,7 5,6 6,5 7,2 7,8 8,9 Vesilauhduttimen painehäviö kpa Lauhdutuksen ohjausventtiili (*) m 3 /h 8,6 8, PUHALTIMET lkm Ilmavirta m 3 /h Nimellinen ulkoinen staattinen paine Pa Kokonaistehonkulutus (3) kw 1,85 2,30 2,52 3,27 4,18 4,14 4,14 Maksimikokonaistehonkulutus kw 2,70 2,70 2,70 4,60 4,60 4,60 4,60 Käyttövirta (3) (7) A 3,38 4,41 4,91 5,57 7,78 7,77 7,77 Maksimikäyttövirta (FLA) (7) A 5,20 5,20 5,20 8,40 8,40 8,40 8,40 KOMPRESSORIT scroll scroll scroll scroll scroll scroll scroll Määrä lkm Maksimikäyttövirta (FLA) A 30,0 34,0 40,0 44,0 49,0 54,0 64,0 Käynnistysvirta (LRA) A Tehoportaat lkm VESILAUHDUTIN lkm Vesimäärä l 4,0 5,0 6,0 7,0 9,0 9,0 9,0 Suurin veden virtaus m 3 /h ILMANSUODATTIMET lkm Hyötysuhde G4 G4 G4 G4 G4 G4 G4 KYLMÄAINE R407C R407C R407C R407C R407C R407C R407C Kylmäainepanos (4) kg 19,7 20,5 21,2 26,0 26,1 26,6 26,8 Kylmäainepiirit lkm SYÖTTÖJÄNNITE V/Ph/Hz 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N 400/3/50+N HYÖTYSUHDEARVOT EER Energiahyötysuhde kw/kw 4,68 4,72 4,64 4,76 4,54 4,43 4,30 COP lämpösuhde kw/kw 4,71 4,65 4,50 4,58 4,37 4,34 4,15 ÄÄNITASO ISO 3744 (5) Ilman puhalluksessa db(a) 67,3 70,8 72,5 73,1 77,9 79,7 79,7 Ilmanotossa db(a) 57,8 61,2 64,7 64,9 67,0 68,4 68,4 Säteily db(a) 50,0 53,4 56,2 56,6 60,0 61,7 61,7 MITAT Pituus mm Leveys mm Korkeus mm NETTOPAINO kg SÄHKÖLÄMMITIN Teho kw 13,5 13,5 13,5 18,0 18,0 18,0 18,0 Käyttövirta (OA) A 19,5 19,5 19,5 26,0 26,0 26,0 26,0 Tehoportaat lkm KOSTUTIN Höyryteho kg/h Tehonkulutus kw 11,3 11,3 11,3 11,3 11,3 11,3 11,3 Käyttövirta (OA) A 16,2 16,2 16,2 16,2 16,2 16,2 16,2 Maksimikäyttövirta (FLA) A 23,0 23,0 23,0 23,0 23,0 23,0 23,0 LÄMMITYSPATTERI (6) Lämmitysteho kw 85,7 95,6 99,9 124,0 138,0 142,0 142,0 Veden virtausnopeus m 3 /h 5,0 5,6 5,9 7,3 8,1 8,3 8,3 Paine-ero patteri + venttiili kpa Vesimäärä l 10,5 10,5 10,5 13,9 13,9 13,9 13,9 LIITÄNNÄT ISO 228/1-G Vesilauhduttimen tulo/lähtö M Ø Kuumaveden tulo/lähtö M Ø 1 1/2 1 1/2 1 1/ Kostuttimen täyttö F Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Kondenssiveden tyhjennys kumiputki F Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 JÄÄHDYTYSTEHOSSA EI OLE OTETTU HUOMIOON PUHALLINMOOTTORIN LÄMPÖKUORMAA 1. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 27 C, ilmankosteus 47 % RH ja lauhduttimen tuloveden lämpötila C. 2. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpö on 20 C ja lauhduttimen tuloveden lämpötila 15 7 C. 3. Vastaa nimellistä ulkoista staattista painetta 4. Kylmäainepanos (lisävarusteita ei lueta mukaan). 5. Äänentaso yhden metrin päässä vapaassa kentässä (ulkoinen staattinen paine 50 Pa) 6. Ominaisuuksissa viitataan tilanteeseen, jossa syöttöilman lämpötila on 20 C ja kuumaveden lämpötila C. 40 RC GROUP S.p.A. T_NXT_0908_FI

41 R407C next /1/50 puhaltimien invertterin virtalähde yksikön koossa H1 ja H2. (*) Veden virtauksen arvo, joka aiheuttaa 100 kpa:n painehäviön. RC GROUP S.p.A. T_NXT_0908_FI 41

42 next R407C PUHALTIMIEN OMINAISKÄYRÄT ILMAVIRRAN ALARAJA VAROITUS: Nimellislämpö- ja -kosteusolosuhteissa toimivissa suorahöyrystysyksiköissä ilmavirran alin arvo ei voi olla alempi kuin 50 % luettelossa ilmoitetusta arvosta. Saat muita käyttöolosuhteita koskevat tiedot RC WORLD -mitoitusohjelmasta. ILMAVIRRAN YLÄRAJA next-sarja Malli Ilman enimmäisvirtaus OVER Ilman enimmäisvirtaus UNDER CW.K/CW.KC 013.H CW.K/CW.KC 020.H CW.K/CW.KC 029.H CW.K/CW.KC 046.H CW.K/CW.KC 068.H CW.K/CW.KC 104.H CW.K/CW.KC 120.H CW.K/CW.KC 142.H CW.K/CW.KC 174.H CW.S 012.H CW.S 015.H CW.S 022.H CW.S 031.H CW.S 044.H CW.S 066.H CW.S 078.H CW.S 094.H CW.S 114.H DX DW 007.Z1.H DX DW 009.Z1.H DX DW 011.Z1.H DX DW 013.Z1.H DX DW 015.Z1.H DX DW 017.Z1.H DX DW 021.Z1.H DX DW 023.Z1.H DX DW 025.Z1.H DX DW 029.Z1.H DX DW 033.Z1.H DX DW 026.Z2.H DX DW 032.Z2.H DX DW 045.Z1.H DX DW 049.Z1.H DX DW 042.Z2.H DX DW 048.Z2.H DX DW 052.Z2.H DX DW 060.Z2.H DX DW 072.Z2.H DX DW 082.Z2.H DX DW 092.Z2.H DX DW 100.Z2.H RC GROUP S.p.A. T_NXT_0908_FI

43 R407C next PUHALTIMIEN OMINAISKÄYRÄT LISÄPAINEHÄVIÖT NIMELLISILMAVIRTAUKSELLA DX/DW-VERSIO Over/Under-suorahöyrystysyksiköt KOKO H1 H1 H1 H1 H2 H2 H3 H3 H4 H4 H4 MALLI 007.Z1 009.Z1 011.Z1 013.Z1 015.Z1 017.Z1 021.Z1 023.Z1 025.Z1 029.Z1 033.Z1 PUHALTIMET n Ilmavirta m 3 /h Yksikön sisäiset lisävarusteet: F5-ilmansuodattimet Pa Kuuman kaasun tai veden lämmitys Pa Lisäpiiri tai vapaajäähdytysjärjestelmä Pa Yksikön ulkoiset lisävarusteet: Yksisuuntainen moottoroitu ilmapelti Pa Tuloilmakammio, jossa säleiköt Pa Tuloilmakammio ja säleiköt sekä Pa äänenvaimennusosiot Tuloilmakammio ja äänenvaimennusosiot Pa Tuloilmakammio ja F6-suodattimet Pa Tuloilmakammio ja F7-suodattimet Pa Tuloilmakammio ja F9-suodattimet Pa KOKO H5 H5 H5 H5 H6 H6 H6 H6 H7 H7 H7 H7 MALLI 026.Z2 032.Z2 045.Z1 049.Z1 042.Z2 048.Z2 052.Z2 060.Z2 072.Z2 082.Z2 092.Z2 100.Z2 PUHALTIMET n Ilmavirta m 3 /h Yksikön sisäiset lisävarusteet: F5-ilmansuodattimet Pa Kuuman kaasun tai veden lämmitys Pa Lisäpiiri tai vapaajäähdytysjärjestelmä Pa Yksikön ulkoiset lisävarusteet: Yksisuuntainen moottoroitu ilmapelti Pa Tuloilmakammio, jossa säleiköt Pa Tuloilmakammio ja säleiköt sekä Pa äänenvaimennusosiot Tuloilmakammio ja äänenvaimennusosiot Pa Tuloilmakammio ja F6-suodattimet Pa Tuloilmakammio ja F7-suodattimet Pa Tuloilmakammio ja F9-suodattimet Pa CW.S-VERSIO Over/Under-jäähdytysvesiyksiköt KOKO H1 H2 H3 H4 H5 H6 H6 H7 H8 MALLI PUHALTIMET n Ilmavirta m 3 /h Yksikön sisäiset lisävarusteet: F5-ilmansuodattimet Pa Vedenlämmitys Pa Lisäpiirijärjestelmä Pa Yksikön ulkoiset lisävarusteet: Yksisuuntainen moottoroitu ilmapelti Pa Tuloilmakammio, jossa säleiköt Pa Tuloilmakammio ja säleiköt sekä Pa äänenvaimennusosiot Tuloilmakammio ja äänenvaimennusosiot Pa Tuloilmakammio ja F6-suodattimet Pa Tuloilmakammio ja F7-suodattimet Pa Tuloilmakammio ja F9-suodattimet Pa RC GROUP S.p.A. T_NXT_0908_FI 43

44 next R407C CW.K/CW.KC-VERSIO pienikokoiset Over/Under-jäähdytysvesiyksiköt KOKO H1 H2 H3 H4 H5 H6 H6 H7 H8 MALLI PUHALTIMET n Ilmavirta m 3 /h Yksikön sisäiset lisävarusteet: F5-ilmansuodattimet Pa Yksikön ulkoiset lisävarusteet: Yksisuuntainen moottoroitu ilmapelti Pa Tuloilmakammio, jossa säleiköt Pa Tuloilmakammio ja säleiköt sekä Pa äänenvaimennusosiot Tuloilmakammio ja äänenvaimennusosiot Pa Tuloilmakammio ja F6-suodattimet Pa Tuloilmakammio ja F7-suodattimet Pa Tuloilmakammio ja F9-suodattimet Pa RC GROUP S.p.A. T_NXT_0908_FI

45 R407C next PUHALTIMIEN OMINAISKÄYRÄT LISÄPAINEHÄVIÖIDEN LASKENTA, KUN ILMAN VIRTAUS POIKKEAA NIMELLISVIRTAUKSESTA Nimellisilmavirtauksesta poikkeavassa ilmavirtauksessa toimivan yksikön ilmapuolen lisäpainehäviöt lasketaan seuraavalla tavalla: Tarkista ilmoitettu nimellisilmavirtauksen arvo ja lue taulukossa ilmoitettu nimellisilmavirtauksen arvo lue haluttujen lisävarusteiden lisäilmavirtauksen arvot; jos lisävarusteita on useita, laske niiden painehäviön arvot yhteen laske todellisen ilmavirtauksen lisäpainehäviö seuraavan kaavan mukaan: (Q eff / Q nom) 2 x p nom = p eff Kaavassa Q eff = nimellisilmavirtauksesta poikkeava todellinen ilmavirtaus Q nom = nimellisilmavirtaus p nom = painehäviö nimellisilmavirtauksella p eff = painehäviö todellisella ilmavirtauksella ESIMERKKI: Jäähdytysvesiyksikkö next CW.O.S 066.H6 Todellinen ilmavirtaus: m3/h Tarvittu ulkoinen staattinen paine 150 Pa Halutut lisävarusteet: Vedenlämmitysjärjestelmä Tuloilmakammio ja F6-suodattimet Ratkaisu: Tarkista Over/Under-vakiomallin jäähdytysvesiyksiköihin liittyvästä taulukosta lisäpainehäviön arvot nimellisilmanvirtauksella: Kotelo H6 malli 066 Nimellisilmavirtaus: m 3 /h Vedenlämmitysjärjestelmä: 23 Pa Tuloilmakammio ja F6-suodattimet: 114 Pa Lisäpainehäviö yhteensä nimellisilmanvirtauksella: = 137 Pa Laske lisäpainehäviön arvo todellisella ilmavirtauksella: (9 000 / ) x 137 = lisäpainehäviö todellisella ilmavirtauksella: 49 Pa Lisää tähän arvoon tarvitun ulkoisen staattisen paineen arvo: 49 Pa Pa = 199 Pa. Tarkista koteloon next H6 liittyvästä PUHALTIMIEN OMINAISKÄYRÄT -taulukosta (sivulta 35) lähinnä uutta toimintapistettä (sen yläpuolella) olevat puhaltimien ominaiskäyrät: Uusi toimintapiste: Ilmavirta m 3 /h ulkoinen staattinen paine 199 Pa Ratkaisu 1) 7 ulostulon säätömuuntajan ohjaama EC-puhallin: nopeus m 3 /h 206,8 Pa 1,96 kw 3,6 A Ratkaisu 2) Invertterin ohjaama EC-puhallin: m 3 /h 200 Pa 1,38 kw 2,6 A Tietoja äänenpainetason arvojen laskemisesta uudessa toimintapisteessä on asiaa käsittelevässä luvussa sivulla 50. RC GROUP S.p.A. T_NXT_0908_FI 45

46 next R407C PUHALTIMIEN OMINAISKÄYRÄT Selite: m 3 /h: Ilmastointilaitteen ilmavirtaus Pa: Käytettävissä oleva ulkoinen staattinen paine vakioyksiköiden pelkän jäähdytyksen versiossa. Jos yksikön sisällä on painehäviöitä aiheuttavia lisävarusteita, kuten lisäpattereita, tehosuodattimia, tuloilma- tai ilmanottokammioita tai äänenvaimennusosioita, selvitä lisäpainehäviö taulukoiden ja sivun 22 esimerkin perusteella. kw: Puhaltimien tehonkulutus A: Puhaltimien kuluttama virta db(a): Ilman puhalluksen äänenpaine yhden metrin päässä yksiköstä. Saat äänenpaineen arvot yksikön muilla sivuilla nimellistietojen ja sivulla 43 olevan laskentaesimerkin avulla. PUHALTIMIEN OMINAISKÄYRÄT next H1 DX/DW/CW/CW.K kaikki mallit Invertterin ohjaama EC-puhallin m 3 /h Pa kw (*) A (*) db(a) m 3 /h Pa kw (*) A (*) db(a) ,36 5,81 59, ,46 5,83 60, ,32 5,08 58, ,38 4,72 59, , , ,24 3,00 56, , , ,22 2,68 55, ,08 1,08 47, ,19 2,37 55, ,07 0,88 46, ,17 2,06 54, ,05 0,68 44, ,14 1,77 53, ,04 0,50 42, ,47 5,83 61, ,03 0,33 40, ,39 4,74 60, ,43 5,81 59, ,36 4,36 59, ,36 4,87 58, ,33 3,98 59, ,25 3,26 55, ,30 3,62 58, ,15 1,82 52, ,27 3,26 58, ,13 1,56 51, ,47 5,79 62, ,11 1,31 50, ,44 5,45 62, ,09 1,07 49, ,07 0,84 48,0 Kolminopeuksinen keskipakoispuhallin (valinnainen) m 3 /h Pa kw A db(a) ,55 2,50 64, ,68 2,60 64, ,65 3,00 64, ,78 3,50 64, ,94 4,30 65, ,40 1,80 63, ,48 2,20 63, ,61 2,80 62, ,79 3,60 61, ,88 4,00 60, ,90 4,10 60, ,38 1,70 61, ,48 2,20 60, ,64 2,90 58, ,80 3,60 56,8 Nopea Normaali Hidas (*) 230/1/50 puhaltimen invertterin virtalähde. 46 RC GROUP S.p.A. T_NXT_0908_FI

47 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H2 DX/DW/CW/CW.K kaikki mallit Invertterin ohjaama EC-puhallin m 3 /h Pa kw (*) A (*) db(a) m 3 /h Pa kw (*) A (*) db(a) ,64 5,63 62, ,62 5,64 65, ,58 5,10 61, ,55 5,00 64, ,41 3,63 59, ,36 3,19 62, ,26 2,30 56, ,32 2,84 62, ,13 1,13 52, ,28 2,51 61, ,10 0,92 51, ,25 2,18 61, ,08 0,72 50, ,21 1,86 61, ,06 0,53 48, ,63 5,63 66, ,04 0,36 47, ,49 4,34 65, ,63 5,13 63, ,44 3,95 65, ,51 4,54 61, , , ,33 3,00 59, ,36 3,19 64, ,18 1,62 56, ,32 2,82 64, ,15 1,37 55, ,63 5,65 68, ,13 1,13 54, ,60 5,36 67, ,10 0,89 53, ,56 4,93 67, ,08 0,67 52, ,51 4,51 67, ,63 5,64 63, ,47 4,09 67, ,43 3,89 61, ,25 2,30 59, ,22 2,00 59, ,19 1,71 58, ,16 1,43 57, ,13 1,16 57,4 Kolminopeuksinen keskipakoispuhallin (valinnainen) Nopea Normaali Hidas m 3 /h Pa kw A db(a) ,61 2,80 67, ,70 3,20 67, ,81 3,70 67, ,90 4,30 67, ,10 5,00 67, ,17 5,30 67, ,28 5,80 67, ,33 6,00 67, ,50 2,20 64, ,61 2,70 64, ,78 3,50 63, ,01 4,60 62, ,02 4,60 62, ,07 4,80 62, ,52 2,40 62, ,69 3,10 60, ,81 3,60 60, ,84 3,80 60,1 (*) 230/1/50 puhaltimen invertterin virtalähde. PUHALTIMIEN OMINAISKÄYRÄT next H3 DX/DW/CW/CW.K kaikki mallit Invertterin ohjaama EC-puhallin m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,86 2,40 68, ,27 2,60 67, ,47 1,10 62, ,11 2,20 66, ,36 0,80 59, ,88 1,70 64, ,25 0,50 56, ,66 1,30 63, ,14 0,20 51, ,45 0,80 61, ,12 0,20 50, ,41 0,70 60, ,09 0,10 48, ,37 0,70 60, ,07 0,10 47, ,33 0,60 59, ,05 0,10 45, ,29 0,50 59, ,15 2,60 67, ,33 2,60 68, ,76 1,60 64, ,26 2,40 67, ,59 1,20 62, ,00 1,90 66, ,43 0,80 59, ,73 1,40 65, ,26 0,50 56, ,68 1,30 65, ,23 0,40 55, ,63 1,20 64, ,20 0,30 55, ,58 1,10 64, ,16 0,30 54, ,53 1,00 64, ,13 0,20 53, ,35 2,60 69, ,13 2,10 68, ,07 2,00 68, ,01 1,90 68, ,95 1,80 68, ,89 1,70 68,1 Kolminopeuksinen keskipakoispuhallin (valinnainen) Nopea Normaali Hidas m 3 /h Pa kw A db(a) ,13 5,20 66, ,00 4,60 66, ,93 4,20 66, ,90 4,20 66, ,00 4,40 66, ,10 4,90 67, ,24 5,70 67, ,47 6,70 67, ,59 7,30 67, ,42 1,90 64, ,46 2,10 65, ,54 2,50 65, ,70 3,10 65, ,90 3,90 64, ,08 5,00 61, ,22 5,60 60, ,31 6,00 59, ,46 2,10 61, ,57 2,60 62, ,70 3,30 62, ,90 4,10 61, ,13 5,20 59, ,26 5,80 58, ,40 6,40 56,7 RC GROUP S.p.A. T_NXT_0908_FI 47

48 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H4 DX/DW/CW kaikki mallit ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,97 2,10 66, ,93 1,70 57, ,15 2,60 64, ,33 2,60 64, ,19 2,40 67, ,96 1,70 57, ,73 1,50 60, ,10 2,10 63, ,32 2,50 68, ,98 1,80 58, ,56 1,10 58, ,84 1,60 62, ,36 2,60 69, ,98 1,80 59, ,39 0,70 55, ,58 1,10 61, ,33 2,50 71, ,97 1,70 61, ,23 0,40 52, ,53 1,00 60, ,28 2,40 72, ,94 1,70 63, ,19 0,30 51, ,48 0,90 60, ,18 2,30 62, ,76 1,40 53, ,16 0,30 50, ,43 0,80 60, ,31 2,50 62, ,78 1,40 54, ,13 0,20 50, ,38 0,70 60, ,37 2,60 64, ,78 1,40 55, ,10 0,20 49, ,35 2,60 65, ,36 2,60 66, ,77 1,40 58, ,27 2,60 64, ,18 2,20 65, ,29 2,40 68, ,74 1,30 60, ,02 2,00 62, ,87 1,60 64, ,10 2,10 60, ,73 1,30 62, ,80 1,50 60, ,81 1,50 64, ,20 2,30 61, ,55 1,00 49, ,58 1,10 58, ,75 1,40 64, ,24 2,30 63, ,55 1,00 51, ,37 0,70 56, ,70 1,30 64, ,21 2,30 65, ,54 1,00 54, ,33 0,60 56, ,64 1,20 63, ,02 1,90 59, ,29 0,50 56, ,35 2,60 67, ,06 2,00 59, ,25 0,40 55, ,26 2,40 67, ,09 2,00 59, ,25 0,40 55, ,19 2,30 67, ,11 2,00 60, ,12 2,10 67, ,11 2,00 62, ,06 2,00 67, ,09 2,00 63, ,99 1,90 67, ,06 1,90 65, ,33 2,60 69, ,26 2,40 69,1 PUHALTIMIEN OMINAISKÄYRÄT next H4 CW.K kaikki mallit ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,85 3,60 70, ,78 3,10 66, ,13 4,20 68, ,29 4,20 69, ,04 3,80 70, ,88 3,20 66, ,06 2,00 63, ,08 3,80 69, ,18 4,00 71, ,94 3,30 67, ,80 1,40 61, ,70 3,10 68, ,27 4,10 72, ,95 3,40 68, ,55 1,00 58, ,34 2,40 66, ,30 4,20 73, ,91 3,30 69, ,32 0,50 55, ,00 1,80 65, ,28 4,10 74, ,85 3,20 70, ,28 0,50 55, ,94 1,70 65, ,07 3,80 69, ,51 2,50 64, ,24 0,40 54, ,87 1,60 65, ,21 4,00 69, ,63 2,70 64, ,20 0,30 53, ,81 1,40 65, ,30 4,10 70, ,71 2,80 65, ,16 0,30 53, ,75 1,30 64, ,34 4,20 70, ,75 2,90 65, ,21 4,20 68, ,30 4,20 70, ,33 4,20 71, ,75 2,90 67, ,34 2,40 65, ,16 3,90 70, ,26 4,10 72, ,70 2,80 68, ,03 1,90 63, ,76 3,20 69, ,93 3,50 67, ,68 2,80 69, ,75 1,30 61, ,38 2,50 68, ,05 3,60 68, ,26 2,10 62, ,48 0,80 59, ,31 2,40 68, ,12 3,70 68, ,34 2,30 62, ,43 0,70 59, ,24 2,20 67, ,14 3,80 69, ,39 2,30 62, ,39 0,70 58, ,17 2,10 67, ,12 3,70 70, ,41 2,40 63, ,34 0,60 58, ,10 2,00 67, ,05 3,70 71, ,40 2,30 65, ,29 0,50 57, ,29 4,20 71, ,02 3,60 72, ,38 2,30 66, ,26 4,20 68, ,86 3,40 70, ,96 1,60 60, ,67 3,00 67, ,78 3,20 70, ,00 1,70 61, ,33 2,40 65, ,70 3,10 70, ,03 1,70 62, ,01 1,80 64, ,62 2,90 70, ,03 1,70 63, ,71 1,20 62, ,54 2,80 70, ,03 1,70 64, ,65 1,10 62, ,59 1,00 62, ,54 0,90 61, ,49 0,90 61,5 48 RC GROUP S.p.A. T_NXT_0908_FI

49 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H5 DX/DW 026.Z2 032.Z ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,97 2,10 66, ,02 1,90 59, ,15 2,50 64, ,35 2,60 65, ,19 2,40 67, ,06 2,00 59, ,71 1,40 60, ,02 1,90 65, ,32 2,50 68, ,09 2,00 59, ,54 1,10 57, ,73 1,40 64, ,36 2,60 69, ,11 2,00 60, ,37 0,70 55, ,67 1,30 64, ,33 2,50 71, ,11 2,00 62, ,21 0,40 51, ,61 1,20 63, ,21 2,30 73, ,09 2,00 63, ,17 0,30 51, ,55 1,00 63, ,18 2,30 62, ,06 1,90 65, ,14 0,20 50, ,50 0,90 63, ,31 2,50 62, ,01 1,90 67, ,11 0,20 49, ,35 2,60 67, ,37 2,60 64, ,96 1,80 69, ,08 0,10 49, ,03 2,00 67, ,36 2,60 66, ,93 1,70 57, ,27 2,60 64, ,97 1,80 67, ,29 2,40 68, ,96 1,70 57, ,97 1,90 62, ,90 1,70 67, ,15 2,20 72, ,98 1,80 58, ,75 1,40 60, ,83 1,60 67, ,10 2,10 60, ,98 1,80 59, ,54 1,00 58, ,77 1,50 67, ,16 2,20 60, ,97 1,70 61, ,33 0,60 56, ,32 2,60 70, ,20 2,30 61, ,94 1,70 63, ,29 0,50 56, ,27 2,50 70, ,23 2,30 62, ,89 1,60 66, ,25 0,40 55, ,20 2,30 70, ,24 2,30 63, ,86 1,50 67, ,21 0,40 55, ,13 2,20 69, ,24 2,30 64, ,76 1,40 53, ,17 0,30 55, ,21 2,30 65, ,78 1,40 54, ,33 2,60 64, ,18 2,20 66, ,78 1,40 55, ,28 2,50 64, ,12 2,10 68, ,77 1,40 58, ,01 1,90 63, ,06 2,00 70, ,74 1,30 60, ,75 1,40 61, ,70 1,20 64, ,50 0,90 60, ,55 1,00 49, ,45 0,80 60, ,55 1,00 51, ,40 0,70 60, ,54 1,00 54, ,35 0,60 59, ,52 0,90 58, ,30 0,60 59,8 PUHALTIMIEN OMINAISKÄYRÄT next H5 DX/DW 045.Z1 049.Z1 ja CW ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,04 3,80 70, ,71 2,80 65, ,21 4,20 68, ,30 4,20 70, ,18 4,00 71, ,74 2,90 65, ,22 2,20 64, ,17 3,90 70, ,27 4,10 72, ,75 2,90 65, ,92 1,60 62, ,77 3,20 69, ,30 4,20 73, ,75 2,90 66, ,64 1,10 60, ,39 2,50 68, ,28 4,10 74, ,75 2,90 67, ,39 0,70 58, ,04 1,90 67, ,20 4,00 75, ,73 2,90 67, ,34 0,60 58, ,97 1,80 67, ,07 3,80 76, ,70 2,80 68, ,30 0,50 57, ,90 1,60 67, ,21 4,00 69, ,66 2,80 69, ,26 0,40 57, ,84 1,50 66, ,30 4,10 70, ,61 2,70 70, ,21 0,40 56, ,77 1,40 66, ,34 4,20 70, ,59 2,70 71, ,26 4,20 68, ,30 4,20 71, ,33 4,20 71, ,39 2,30 62, ,48 2,70 66, ,18 3,90 71, ,26 4,10 72, ,40 2,40 63, ,15 2,10 65, ,77 3,20 70, ,15 3,90 74, ,41 2,40 63, ,84 1,50 63, ,37 2,50 69, ,03 3,80 75, ,41 2,40 64, ,55 1,00 61, ,30 2,40 69, ,05 3,60 68, ,40 2,30 65, ,50 0,90 61, ,22 2,20 69, ,12 3,70 68, ,38 2,30 66, ,45 0,80 61, ,15 2,10 69, ,14 3,80 69, ,35 2,30 67, ,40 0,70 60, ,08 2,00 69, ,12 3,70 70, ,33 2,20 67, ,35 0,60 60, ,28 4,20 72, ,05 3,70 71, ,03 1,70 62, ,29 4,20 69, ,21 4,00 72, ,94 3,50 73, ,03 1,70 62, ,80 3,20 68, ,79 3,30 71, ,89 3,40 74, ,03 1,70 63, ,43 2,60 67, ,70 3,10 71, ,88 3,20 66, ,02 1,70 64, ,09 1,90 66, ,62 3,00 71, ,91 3,30 66, ,01 1,70 65, ,77 1,40 64, ,54 2,90 71, ,94 3,30 67, ,01 1,70 65, ,70 1,30 64, ,46 2,70 71, ,95 3,30 67, ,65 1,20 64, ,25 4,20 73, ,95 3,40 68, ,59 1,10 64, ,19 4,10 73, ,94 3,30 68, ,53 1,00 63, ,10 3,90 73, ,91 3,30 69, ,01 3,70 73, ,88 3,30 70, ,93 3,60 73, ,83 3,20 71, ,78 3,10 71,9 6 7 RC GROUP S.p.A. T_NXT_0908_FI 49

50 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H5 CW.K kaikki mallit ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,20 6,50 72, ,28 5,80 69, ,01 8,40 71, ,52 8,30 71, ,70 7,20 73, ,43 6,10 69, ,78 3,50 64, ,91 7,20 70, ,09 7,70 73, ,56 6,20 69, ,31 2,50 62, ,20 5,80 69, ,37 8,10 74, ,67 6,40 69, ,88 1,60 59, ,53 4,60 68, ,54 8,30 75, ,76 6,50 69, ,49 0,90 55, ,89 3,40 67, ,77 7,20 71, ,83 6,60 69, ,42 0,70 55, ,77 3,20 66, ,97 7,50 71, ,87 6,70 70, ,35 0,60 53, ,65 3,00 66, ,14 7,70 72, ,89 6,70 70, ,28 0,50 52, ,53 2,80 66, ,29 7,90 72, ,89 6,70 71, ,22 0,40 51, ,41 2,50 65, ,42 8,10 72, ,02 5,10 67, ,25 8,30 71, ,58 8,40 72, ,52 8,20 72, ,15 5,30 67, ,33 4,40 66, ,23 7,70 72, ,60 8,30 73, ,26 5,50 67, ,78 3,30 64, ,47 6,30 71, ,65 8,40 73, ,35 5,60 67, ,27 2,30 62, ,75 5,00 70, ,67 8,40 73, ,42 5,70 68, ,80 1,40 60, ,61 4,70 69, ,52 6,50 70, ,47 5,80 68, ,71 1,30 59, ,47 4,50 69, ,70 6,80 70, ,50 5,90 68, ,62 1,10 58, ,33 4,20 69, ,85 7,00 70, ,51 5,90 69, ,54 0,90 58, ,20 4,00 69, ,99 7,20 70, ,49 5,90 70, ,46 0,80 57, ,09 7,30 71, ,52 4,30 65, ,41 8,30 71, ,18 7,40 71, ,61 4,40 65, ,03 5,60 68, ,24 7,50 71, ,68 4,60 65, ,40 4,40 67, ,27 7,60 72, ,74 4,60 65, ,81 3,30 65, ,29 7,60 72, ,78 4,70 65, ,25 2,20 63, ,81 4,80 66, ,15 2,10 63, ,82 4,80 66, ,05 1,90 62, ,81 4,80 67, ,95 1,70 62, ,92 3,30 63, ,85 1,50 62, ,97 3,40 63, ,01 3,40 64, ,03 3,50 64, ,05 3,50 65, ,06 3,50 65,8 50 RC GROUP S.p.A. T_NXT_0908_FI

51 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H6 DX/DW 042.Z2 048.Z2 052.Z2 060.Z2 ja CW ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,66 3,90 69, ,90 3,60 62, ,10 5,20 68, ,65 5,10 67, ,94 4,20 69, ,03 3,80 62, ,18 2,60 62, ,17 4,20 66, ,18 4,50 69, ,13 4,00 62, ,90 1,90 59, ,64 3,10 65, ,37 4,80 70, ,19 4,10 62, ,62 1,20 56, ,13 2,10 63, ,52 5,00 70, ,22 4,10 63, ,34 0,60 52, ,03 1,90 63, ,63 5,10 71, ,22 4,10 65, ,28 0,50 51, ,93 1,80 63, ,70 5,20 71, ,18 4,00 66, ,23 0,40 50, ,83 1,60 63, ,73 5,20 72, ,11 3,90 68, ,18 0,30 49, ,74 1,40 63, ,71 5,20 73, ,02 3,80 70, ,13 0,20 48, ,68 5,20 68, ,65 5,10 74, ,75 3,20 59, ,29 5,20 67, ,52 4,80 67, ,55 4,90 75, ,85 3,40 60, ,44 3,00 63, ,95 3,70 66, ,46 4,80 76, ,92 3,50 60, ,11 2,20 61, ,39 2,60 65, ,19 4,50 65, ,96 3,60 61, ,77 1,50 58, ,28 2,40 65, ,37 4,70 65, ,96 3,60 62, ,44 0,80 55, ,17 2,20 65, ,51 4,90 65, ,94 3,50 64, ,38 0,70 54, ,06 2,00 65, ,62 5,10 65, ,87 3,40 66, ,32 0,60 53, ,96 1,80 65, ,69 5,20 66, ,78 3,30 69, ,26 0,40 52, ,70 5,20 69, ,74 5,20 67, ,46 2,70 56, ,20 0,30 52, ,29 4,40 68, ,75 5,20 68, ,49 2,70 56, ,43 5,10 67, ,69 3,20 67, ,72 5,20 69, ,52 2,80 56, ,72 3,50 64, ,57 3,00 67, ,67 5,10 70, ,54 2,80 56, ,33 2,60 62, ,45 2,80 67, ,58 4,90 71, ,55 2,80 57, ,95 1,80 60, ,34 2,60 67, ,45 4,80 73, ,56 2,80 57, ,57 1,10 57, ,22 2,30 66, ,44 4,70 73, ,56 2,80 58, ,50 0,90 57, ,70 5,20 69, ,05 4,00 63, ,55 2,80 59, ,43 0,80 56, ,03 3,90 69, ,20 4,30 63, ,53 2,80 61, ,36 0,60 55, ,91 3,70 69, ,32 4,40 63, ,51 2,70 62, ,29 0,50 55, ,78 3,40 68, ,41 4,60 64, ,48 2,70 63, ,53 5,10 67, ,66 3,20 68, ,46 4,60 65, ,45 2,60 65, ,02 4,00 65, ,53 3,00 68, ,48 4,70 66, ,08 2,00 51, ,58 3,10 63, ,69 5,10 70, ,47 4,60 67, ,09 2,00 51, ,15 2,20 61, ,43 4,70 70, ,43 4,60 68, ,10 2,00 52, ,72 1,30 59, ,30 4,40 70, ,35 4,40 69, ,10 2,00 53, ,64 1,20 59, ,16 4,20 70, ,24 4,30 71, ,10 2,00 54, ,56 1,00 59, ,03 3,90 70, ,10 2,00 55, ,48 0,90 58, ,89 3,70 70, ,08 2,00 57, ,40 0,70 58, ,67 5,10 71, ,07 2,00 59, ,61 5,10 67, ,59 5,00 71, ,35 4,60 66, ,45 4,70 71, ,86 3,60 65, ,31 4,50 71, ,38 2,60 63, ,64 5,20 73, ,91 1,70 61, ,82 1,50 61, ,73 1,40 61, ,64 1,20 61, ,55 1,00 60,7 RC GROUP S.p.A. T_NXT_0908_FI 51

52 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H6 CW ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,94 4,20 69, ,85 3,40 60, ,30 5,20 67, ,69 5,20 68, ,18 4,50 69, ,89 3,50 60, ,45 3,00 63, ,58 4,90 68, ,37 4,80 70, ,92 3,50 60, ,12 2,20 61, ,00 3,80 66, ,52 5,00 70, ,95 3,60 60, ,78 1,50 58, ,44 2,70 65, ,63 5,10 71, ,96 3,60 61, ,45 0,80 55, ,33 2,50 65, ,70 5,20 71, ,97 3,60 61, ,39 0,70 54, ,22 2,30 65, ,73 5,20 72, ,96 3,60 62, ,33 0,60 53, ,11 2,10 65, ,71 5,20 73, ,95 3,60 63, ,26 0,50 53, ,01 1,90 65, ,65 5,10 74, ,94 3,50 64, ,20 0,40 52, ,70 5,20 69, ,55 4,90 75, ,91 3,50 65, ,43 5,10 67, ,36 4,50 68, ,50 4,90 75, ,87 3,40 66, ,74 3,50 64, ,75 3,30 67, ,37 4,70 65, ,52 2,80 56, ,35 2,70 62, ,63 3,10 67, ,51 4,90 65, ,54 2,80 56, ,96 1,80 60, ,52 2,90 67, ,62 5,10 65, ,55 2,80 57, ,58 1,10 57, ,40 2,70 67, ,69 5,20 66, ,56 2,80 57, ,51 0,90 57, ,29 2,50 67, ,74 5,20 67, ,56 2,80 58, ,44 0,80 56, ,70 5,20 69, ,75 5,20 68, ,55 2,80 59, ,37 0,70 56, ,12 4,00 69, ,72 5,20 69, ,53 2,80 61, ,30 0,50 55, ,99 3,80 69, ,67 5,10 70, ,51 2,70 62, ,54 5,20 67, ,86 3,60 68, ,58 4,90 71, ,48 2,70 63, ,05 4,10 65, ,74 3,30 68, ,47 4,80 73, ,10 2,00 52, ,60 3,10 63, ,61 3,10 68, ,20 4,30 63, ,10 2,00 53, ,17 2,20 61, ,69 5,20 70, ,32 4,40 63, ,10 2,00 54, ,74 1,40 59, ,54 4,90 70, ,41 4,60 64, ,10 2,00 55, ,66 1,20 59, ,40 4,60 70, ,46 4,60 65, ,08 2,00 57, ,58 1,10 59, ,26 4,40 70, ,48 4,70 66, ,07 2,00 59, ,50 0,90 58, ,13 4,10 70, ,47 4,60 67, ,42 0,80 58, ,99 3,90 70, ,43 4,60 68, ,61 5,20 67, ,67 5,10 71, ,35 4,40 69, ,38 4,70 66, ,57 5,00 71, ,25 4,30 71, ,89 3,70 65, ,43 4,70 71, ,03 3,80 62, ,41 2,70 63, ,66 5,20 72, ,13 4,00 62, ,94 1,80 62, ,19 4,10 62, ,85 1,60 61, ,22 4,10 63, ,76 1,40 61, ,22 4,10 65, ,67 1,20 61, ,18 4,00 66, ,58 1,10 60, ,11 3,90 68, ,66 5,20 67, ,02 3,80 70, ,21 4,30 66, ,68 3,20 65, ,17 2,20 64, ,07 2,00 63, ,97 1,80 63, ,87 1,60 63, ,77 1,50 63,1 52 RC GROUP S.p.A. T_NXT_0908_FI

53 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H6 CW.K ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,70 7,20 73, ,56 6,20 69, ,25 8,30 71, ,58 8,40 72, ,09 7,70 73, ,76 6,50 69, ,08 3,90 66, ,94 7,20 71, ,37 8,10 74, ,87 6,70 70, ,55 2,80 63, ,19 5,80 70, ,54 8,30 75, ,89 6,70 71, ,05 1,90 61, ,49 4,50 69, ,60 8,40 76, ,83 6,70 72, ,60 1,10 58, ,82 3,30 68, ,56 8,30 77, ,67 6,40 74, ,52 0,90 57, ,70 3,10 68, ,40 8,10 78, ,26 5,50 67, ,44 0,80 57, ,57 2,90 67, ,25 7,90 79, ,42 5,70 68, ,37 0,60 56, ,45 2,60 67, ,14 7,70 72, ,50 5,90 68, ,29 0,50 55, ,33 2,40 67, ,42 8,10 72, ,49 5,90 70, ,41 8,30 71, ,60 8,30 73, ,60 8,30 73, ,40 5,70 71, ,58 4,80 67, ,02 7,30 72, ,67 8,40 73, ,30 5,60 72, ,98 3,60 66, ,24 5,90 71, ,65 8,40 74, ,68 4,60 65, ,41 2,50 64, ,50 4,60 71, ,53 8,20 75, ,78 4,70 65, ,90 1,60 62, ,36 4,30 70, ,31 7,90 77, ,82 4,80 66, ,80 1,40 61, ,22 4,00 70, ,85 7,00 70, ,79 4,70 68, ,71 1,20 61, ,08 3,80 70, ,09 7,30 71, ,01 3,40 64, ,61 1,10 60, ,94 3,60 70, ,24 7,50 71, ,05 3,50 65, ,53 0,90 60, ,58 8,30 74, ,29 7,60 72, ,06 3,50 66, ,52 8,30 71, ,16 7,60 74, ,24 7,50 73, ,04 3,50 67, ,20 5,80 69, ,34 6,10 73, ,10 7,40 74, ,52 4,60 68, ,19 5,80 73, ,96 7,20 75, ,89 3,40 67, ,03 5,60 73, ,29 2,30 65, ,88 5,30 72, ,18 2,10 65, ,72 5,00 72, ,07 1,90 64, ,55 8,30 75, ,97 1,70 64, ,38 8,00 75, ,86 1,60 64, ,21 7,70 75, ,03 7,40 75, ,86 7,10 75, ,70 6,80 75, ,53 8,40 76, ,44 8,20 76, ,26 7,90 76, RC GROUP S.p.A. T_NXT_0908_FI 53

54 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H6 CW.K ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,70 7,20 73, ,56 6,20 69, ,25 7,40 71, ,58 7,50 72, ,09 7,70 73, ,76 6,50 69, ,12 6,90 66, ,11 7,40 71, ,37 8,10 74, ,87 6,70 70, ,58 6,70 64, ,36 7,30 70, ,54 8,30 75, ,89 6,70 71, ,09 6,40 61, ,64 7,20 69, ,60 8,40 76, ,83 6,70 72, ,63 6,10 58, ,97 7,10 68, ,56 8,30 77, ,26 5,50 67, ,55 6,10 58, ,84 7,10 68, ,40 8,10 78, ,42 5,70 68, ,47 6,00 57, ,71 7,10 68, ,33 8,00 78, ,50 5,90 68, ,39 5,90 56, ,58 7,00 67, ,70 7,20 73, ,49 5,90 70, ,32 5,90 56, ,46 7,00 67, ,09 7,70 73, ,40 5,70 71, ,42 7,40 71, ,60 7,60 73, ,14 7,70 72, ,68 4,60 65, ,65 7,10 68, ,25 7,60 73, ,42 8,10 72, ,78 4,70 65, ,05 6,90 66, ,46 7,50 72, ,60 8,30 73, ,82 4,80 66, ,48 6,70 64, ,71 7,40 71, ,67 8,40 73, ,79 4,70 68, ,95 6,50 62, ,56 7,40 71, ,65 8,40 74, ,01 3,40 64, ,85 6,50 62, ,42 7,30 70, ,53 8,20 75, ,05 3,50 65, ,76 6,40 61, ,28 7,30 70, ,35 8,00 77, ,06 3,50 66, ,67 6,40 61, ,14 7,30 70, ,85 7,00 70, ,05 3,50 67, ,58 6,30 60, ,59 7,70 74, ,09 7,30 71, ,52 7,40 71, ,47 7,70 74, ,24 7,50 71, ,31 7,20 69, ,64 7,60 73, ,29 7,60 72, ,63 7,10 68, ,48 7,60 73, ,24 7,50 73, ,99 7,00 67, ,32 7,60 73, ,10 7,40 74, ,39 6,80 65, ,16 7,60 73, ,03 7,20 75, ,27 6,80 65, ,00 7,60 73, ,16 6,80 65, ,55 7,80 75, ,05 6,70 64, ,43 7,80 75, ,95 6,70 64, ,25 7,80 75, ,08 7,80 75, ,53 7,90 76,2 54 RC GROUP S.p.A. T_NXT_0908_FI

55 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H7 DX/DW/CW kaikki mallit ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,70 7,20 73, ,56 6,20 69, ,35 8,40 71, ,59 8,40 72, ,91 7,50 73, ,67 6,40 69, ,21 4,10 66, ,95 7,20 72, ,24 7,90 74, ,76 6,50 69, ,65 3,00 64, ,18 5,80 71, ,46 8,20 75, ,83 6,60 69, ,12 2,00 62, ,46 4,50 70, ,58 8,30 75, ,87 6,70 70, ,65 1,10 59, ,79 3,30 69, ,59 8,30 76, ,89 6,70 70, ,57 1,00 59, ,66 3,00 68, ,49 8,20 78, ,89 6,70 71, ,48 0,80 58, ,53 2,80 68, ,29 7,90 79, ,87 6,70 71, ,40 0,70 58, ,41 2,60 68, ,03 7,60 80, ,83 6,70 72, ,32 0,60 57, ,28 2,40 68, ,14 7,70 72, ,76 6,60 73, ,47 8,30 71, ,59 8,30 73, ,29 7,90 72, ,67 6,40 74, ,69 4,90 68, ,93 7,10 73, ,52 8,20 72, ,56 6,30 74, ,06 3,70 66, ,14 5,70 72, ,65 8,40 73, ,26 5,50 67, ,47 2,60 65, ,39 4,40 71, ,68 8,40 74, ,35 5,60 67, ,93 1,70 63, ,25 4,10 71, ,60 8,30 75, ,42 5,70 68, ,83 1,50 62, ,11 3,90 71, ,43 8,10 76, ,47 5,80 68, ,73 1,30 62, ,97 3,60 71, ,16 7,70 78, ,50 5,90 68, ,64 1,10 62, ,83 3,40 71, ,85 7,00 70, ,51 5,90 69, ,55 1,00 61, ,58 8,40 75, ,99 7,20 70, ,49 5,90 70, ,55 8,30 72, ,96 7,30 74, ,09 7,30 71, ,46 5,80 70, ,26 5,90 70, ,14 5,80 73, ,18 7,40 71, ,40 5,70 71, ,57 4,60 69, ,98 5,50 73, ,24 7,50 71, ,33 5,60 72, ,91 3,40 67, ,83 5,20 73, ,27 7,60 72, ,23 5,50 73, ,31 2,40 66, ,67 5,00 73, ,29 7,60 72, ,17 5,40 74, ,19 2,20 66, ,52 4,70 73, ,28 7,60 73, ,68 4,60 65, ,08 2,00 65, ,52 8,30 76, ,24 7,50 73, ,74 4,60 65, ,97 1,80 65, ,05 7,50 75, ,18 7,50 74, ,78 4,70 65, ,86 1,60 65, ,87 7,20 75, ,10 7,40 74, ,81 4,80 66, ,70 6,90 75, ,00 7,20 75, ,82 4,80 66, ,53 6,60 75, ,87 7,00 76, ,81 4,80 67, ,36 6,30 75, ,78 6,90 77, ,79 4,70 68, ,45 8,30 77, ,76 4,70 69, ,71 4,60 70, ,66 4,50 70, ,01 3,40 64, ,03 3,50 64, ,05 3,50 65, ,06 3,50 65, ,06 3,50 66, ,05 3,50 67, ,03 3,50 68, ,02 3,40 68,7 RC GROUP S.p.A. T_NXT_0908_FI 55

56 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H7 CW.K kaikki mallit ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,07 10,23 74, ,07 9,04 70, ,15 12,50 73, ,84 12,60 74, ,55 10,85 74, ,34 9,44 71, ,73 5,20 66, ,81 10,60 73, ,95 11,38 75, ,56 9,75 71, ,01 3,80 64, ,71 8,60 72, ,29 11,81 75, ,71 9,99 71, ,33 2,40 61, ,67 6,70 70, ,55 12,15 76, ,81 10,13 72, ,73 1,30 58, ,69 4,90 69, ,74 12,40 76, ,84 10,19 72, ,62 1,10 57, ,51 4,60 69, ,85 12,55 77, ,82 10,16 73, ,51 0,90 56, ,32 4,20 69, ,90 12,60 78, ,74 10,05 74, ,41 0,70 55, ,14 3,90 68, ,87 12,56 78, ,60 9,85 75, ,31 0,50 54, ,97 3,60 68, ,77 12,43 79, ,56 9,80 75, ,38 12,60 73, ,87 12,50 74, ,86 11,12 73, ,67 7,94 69, ,20 6,00 67, ,71 12,20 74, ,22 11,61 73, ,90 8,30 69, ,39 4,40 65, ,54 10,10 73, ,51 12,01 74, ,07 8,57 69, ,65 3,00 63, ,43 8,00 72, ,74 12,31 74, ,19 8,75 70, ,97 1,70 60, ,37 6,10 71, ,90 12,53 74, ,25 8,85 70, ,84 1,50 60, ,17 5,80 71, ,99 12,66 75, ,26 8,87 71, ,72 1,30 59, ,97 5,40 70, ,02 12,70 75, ,21 8,81 72, ,60 1,10 58, ,77 5,10 70, ,98 12,64 76, ,10 8,66 73, ,49 0,90 57, ,58 4,70 70, ,87 12,50 77, ,88 6,64 67, ,56 12,60 73, ,90 12,60 75, ,70 12,27 78, ,03 6,89 67, ,73 6,90 69, ,49 11,80 74, ,47 10,09 72, ,14 7,08 67, ,85 5,20 67, ,30 9,60 74, ,78 10,54 72, ,20 7,19 68, ,03 3,70 65, ,16 7,60 73, ,04 10,90 72, ,23 7,23 68, ,27 2,30 63, ,95 7,20 72, ,23 11,17 73, ,21 7,21 69, ,13 2,00 62, ,73 6,80 72, ,35 11,35 73, ,16 7,11 70, ,00 1,80 62, ,52 6,40 72, ,42 11,45 73, ,14 7,08 70, ,87 1,50 61, ,31 6,10 72, ,42 11,46 74, ,93 5,10 65, ,74 1,30 61, ,89 12,50 75, ,36 11,38 75, ,01 5,24 66, ,68 12,60 73, ,30 11,50 75, ,24 11,21 76, ,06 5,33 66, ,33 8,00 70, ,09 9,30 74, ,07 10,98 77, ,09 5,37 67, ,38 6,20 69, ,85 8,90 74, ,09 5,37 68, ,48 4,50 67, ,62 8,50 74, ,66 3,00 65, ,39 8,10 74, ,50 2,70 65, ,16 7,70 74, ,35 2,40 64, ,87 12,60 76, ,20 2,20 64, ,15 11,30 76, ,06 1,90 63, ,90 10,80 76, ,77 12,50 73, ,65 10,40 75, ,10 11,20 72, ,41 9,90 75, ,02 9,20 71, ,16 9,50 75, ,00 7,30 70, ,03 5,50 69, ,13 3,80 67, ,96 3,50 67, ,79 3,20 66, ,62 2,90 66, ,46 2,70 66,3 56 RC GROUP S.p.A. T_NXT_0908_FI

57 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H8 DX/DW/CW kaikki mallit ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,32 10,55 74, ,22 9,25 70, ,27 12,50 73, ,87 12,60 74, ,76 11,13 75, ,46 9,61 71, ,83 5,40 67, ,58 10,20 73, ,13 11,61 75, ,64 9,88 71, ,07 3,90 64, ,48 8,10 72, ,43 11,99 76, ,77 10,07 71, ,37 2,50 62, ,43 6,20 71, ,65 12,29 76, ,83 10,17 72, ,74 1,30 58, ,46 4,50 69, ,81 12,48 77, ,84 10,19 73, ,63 1,10 58, ,27 4,20 69, ,89 12,58 77, ,79 10,12 73, ,52 0,90 57, ,09 3,80 69, ,90 12,59 78, ,68 9,96 74, ,42 0,70 56, ,91 3,50 69, ,83 12,50 79, ,50 9,72 75, ,32 0,50 55, ,74 3,20 68, ,70 12,32 79, ,33 9,47 76, ,48 12,60 73, ,89 12,60 74, ,49 12,05 80, ,79 8,13 69, ,26 6,10 68, ,36 11,60 74, ,05 11,38 73, ,99 8,44 69, ,43 4,50 66, ,19 9,40 73, ,37 11,82 73, ,14 8,67 69, ,66 3,00 64, ,07 7,40 72, ,63 12,17 74, ,23 8,81 70, ,96 1,70 61, ,03 5,50 71, ,82 12,43 74, ,26 8,87 71, ,84 1,50 60, ,83 5,20 71, ,95 12,61 75, ,24 8,85 71, ,71 1,30 60, ,63 4,80 71, ,01 12,69 75, ,16 8,74 72, ,59 1,00 59, ,44 4,50 71, ,00 12,68 76, ,03 8,55 74, ,48 0,80 58, ,25 4,20 70, ,93 12,58 76, ,85 8,28 75, ,62 12,50 73, ,89 12,50 75, ,79 12,40 77, ,96 6,78 67, ,74 6,90 69, ,99 10,90 74, ,59 12,12 78, ,09 7,00 67, ,84 5,20 67, ,81 8,80 74, ,32 11,75 79, ,17 7,14 67, ,00 3,60 65, ,69 6,80 73, ,63 10,33 72, ,22 7,22 68, ,24 2,20 63, ,47 6,40 73, ,92 10,73 72, ,23 7,23 69, ,09 2,00 63, ,26 6,00 72, ,14 11,04 72, ,19 7,16 70, ,96 1,70 62, ,05 5,60 72, ,30 11,27 73, ,11 7,03 71, ,82 1,50 62, ,85 5,30 72, ,39 11,41 73, ,97 5,18 65, ,69 1,20 61, ,88 12,50 76, ,43 11,46 74, ,04 5,29 66, ,74 12,60 73, ,65 10,30 75, ,40 11,43 74, ,08 5,36 67, ,28 7,80 70, ,45 8,20 74, ,31 11,30 75, ,09 5,38 67, ,31 6,00 69, ,22 7,80 74, ,16 11,09 76, ,08 5,35 68, ,41 4,30 67, ,00 7,40 74, ,94 10,80 77, ,04 5,28 70, ,57 2,80 65, ,77 7,00 74, ,79 10,59 78, ,42 2,60 65, ,55 6,60 74, ,26 2,30 65, ,84 12,50 77, ,11 2,00 64, ,60 12,10 76, ,97 1,80 64, ,33 9,80 76, ,81 12,50 73, ,08 9,40 76, ,89 8,90 71, ,84 9,00 76, ,86 7,00 70, ,60 8,60 75, ,88 5,20 69, ,36 8,10 75, ,98 3,60 67, ,80 12,50 77, ,81 3,30 67, ,32 11,70 77, ,64 3,00 67, ,06 11,20 77, ,47 2,70 67, ,80 10,80 77, ,32 2,40 66, ,54 10,30 77, ,29 9,90 77,1 RC GROUP S.p.A. T_NXT_0908_FI 57

58 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H8 CW.K kaikki mallit ulostulon säätömuuntajan ohjaama EC-puhallin Invertterin ohjaama EC-puhallin (valinnainen) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) m 3 /h Pa kw A db(a) ,95 11,30 75, ,56 9,70 71, ,55 12,50 73, ,89 12,60 74, ,29 11,80 75, ,71 9,90 71, ,53 6,50 68, ,09 11,10 73, ,55 12,10 76, ,81 10,10 72, ,67 4,90 67, ,95 9,00 72, ,74 12,40 76, ,84 10,10 72, ,86 3,40 65, ,86 7,00 71, ,85 12,50 77, ,82 10,10 73, ,12 2,00 62, ,84 5,20 70, ,90 12,60 78, ,74 10,00 74, ,99 1,80 62, ,65 4,80 70, ,87 12,50 78, ,60 9,80 75, ,86 1,50 61, ,46 4,50 70, ,77 12,40 79, ,40 9,50 76, ,73 1,30 61, ,27 4,20 70, ,60 12,20 80, ,38 9,50 76, ,61 1,10 60, ,08 3,80 69, ,36 11,80 81, ,07 8,50 69, ,69 12,60 73, ,90 12,60 75, ,51 12,00 74, ,19 8,70 70, ,06 7,50 70, ,74 10,40 74, ,74 12,30 74, ,25 8,80 70, ,12 5,70 68, ,58 8,30 73, ,90 12,50 74, ,26 8,80 71, ,24 4,10 66, ,49 6,40 72, ,99 12,60 75, ,21 8,80 72, ,44 2,60 64, ,28 6,00 72, ,02 12,70 75, ,10 8,60 73, ,29 2,30 64, ,07 5,60 72, ,98 12,60 76, ,94 8,40 74, ,14 2,10 64, ,87 5,30 72, ,87 12,50 77, ,14 7,00 67, ,00 1,80 63, ,67 4,90 71, ,70 12,20 78, ,20 7,10 68, ,86 1,60 63, ,90 12,60 75, ,46 11,90 79, ,23 7,20 68, ,78 12,60 73, ,63 12,10 75, ,30 11,70 79, ,21 7,20 69, ,65 8,50 71, ,40 9,90 74, ,04 10,90 72, ,16 7,10 70, ,65 6,60 70, ,24 7,80 74, ,23 11,10 73, ,06 6,90 71, ,70 4,90 68, ,01 7,40 74, ,35 11,30 73, ,06 5,30 66, ,83 3,30 67, ,79 7,00 73, ,42 11,40 73, ,09 5,30 67, ,66 3,00 66, ,57 6,60 73, ,42 11,40 74, ,09 5,30 68, ,50 2,70 66, ,35 6,20 73, ,36 11,30 75, ,06 5,30 69, ,34 2,40 66, ,87 12,50 76, ,24 11,20 76, ,05 5,30 69, ,19 2,20 65, ,34 11,60 76, ,05 10,90 77, ,85 12,60 74, ,10 9,40 75, ,33 9,70 72, ,86 9,00 75, ,25 7,70 71, ,62 8,50 75, ,24 5,90 70, ,38 8,10 75, ,29 4,20 69, ,15 7,70 75, ,11 3,80 68, ,82 12,50 77, ,94 3,50 68, ,08 11,20 77, ,76 3,20 68, ,82 10,80 76, ,59 2,90 67, ,57 10,30 76, ,32 9,90 76, ,07 9,40 76, ,77 12,50 78, ,65 12,30 78, ,38 11,90 78, ,11 11,40 78,0 58 RC GROUP S.p.A. T_NXT_0908_FI

59 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H1 CW.KC Hihnakäyttöiset keskipakoispuhaltimet Nopea Normaali Hidas m 3 /h Pa kw A db(a) ,55 2,50 64, ,68 2,60 64, ,65 3,00 64, ,78 3,50 64, ,94 4,30 65, ,40 1,80 63, ,48 2,20 63, ,61 2,80 62, ,79 3,60 61, ,88 4,00 60, ,90 4,10 60, ,38 1,70 61, ,48 2,20 60, ,64 2,90 58, ,80 3,60 56,8 PUHALTIMIEN OMINAISKÄYRÄT next H2 CW.KC Hihnakäyttöiset keskipakoispuhaltimet Nopea Normaali Hidas m 3 /h Pa kw A db(a) ,61 2,80 67, ,70 3,20 67, ,81 3,70 67, ,90 4,30 67, ,10 5,00 67, ,17 5,30 67, ,28 5,80 67, ,33 6,00 67, ,50 2,20 64, ,61 2,70 64, ,78 3,50 63, ,01 4,60 62, ,02 4,60 62, ,07 4,80 62, ,52 2,40 62, ,69 3,10 60, ,81 3,60 60, ,84 3,80 60,1 RC GROUP S.p.A. T_NXT_0908_FI 59

60 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H3 CW.KC Hihnakäyttöiset keskipakoispuhaltimet Nopea Normaali Hidas m 3 /h Pa kw A db(a) ,13 5,20 66, ,00 4,60 66, ,93 4,20 66, ,90 4,20 66, ,00 4,40 66, ,10 4,90 67, ,24 5,70 67, ,47 6,70 67, ,59 7,30 67, ,42 1,90 64, ,46 2,10 65, ,54 2,50 65, ,70 3,10 65, ,90 3,90 64, ,08 5,00 61, ,22 5,60 60, ,31 6,00 59, ,46 2,10 61, ,57 2,60 62, ,70 3,30 62, ,90 4,10 61, ,13 5,20 59, ,26 5,80 58, ,40 6,40 56,7 60 RC GROUP S.p.A. T_NXT_0908_FI

61 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H4 CW.KC kaikki mallit Hihnakäyttöiset keskipakoispuhaltimet Ilmavirta Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi RPM min RPM max ,98 4,22 70, x 2,2 E ,54 3,20 69, x 2,2 E ,15 2,33 67, x 1,5 D ,81 1,61 65, x 1,1 C ,54 1,03 63, x 1,1 C ,32 0,60 60, x 1,1 C ,28 0,54 60, x 1,1 C ,25 0,47 59, x 1,1 C ,22 0,42 58, x 1,1 C ,19 0,36 57, x 1,1 C ,13 4,31 72, x 2,2 E ,71 3,40 71, x 2,2 E ,34 2,60 69, x 1,5 D ,01 1,93 68, x 1,1 C ,73 1,38 66, x 1,1 C ,50 0,95 64, x 1,1 C ,46 0,88 64, x 1,1 C ,42 0,81 63, x 1,1 C ,38 0,74 63, x 1,1 C ,34 0,68 62, x 1,1 C ,01 3,86 73, x 2,2 E ,64 3,11 71, x 2,2 E ,31 2,46 70, x 1,5 D ,01 1,91 69, x 1,1 C ,76 1,45 67, x 1,1 C ,71 1,37 67, x 1,1 C ,66 1,29 67, x 1,1 C ,62 1,21 66, x 1,1 C ,58 1,14 66, x 1,1 C ,04 3,85 74, x 2,2 E ,70 3,20 73, x 2,2 E ,39 2,63 71, x 1,5 D ,10 2,13 70, x 1,5 D ,05 2,04 70, x 1,1 C ,00 1,95 70, x 1,1 C ,95 1,86 69, x 1,1 C ,90 1,77 69, x 1,1 C ,20 4,17 75, x 2,2 E ,87 3,57 74, x 2,2 E ,56 3,02 73, x 2,2 E ,50 2,92 73, x 2,2 E ,44 2,81 72, x 1,5 D ,38 2,71 72, x 1,5 D ,32 2,61 72, x 1,5 D ,13 4,15 75, x 2,2 E ,06 4,03 75, x 2,2 E ,99 3,92 75, x 2,2 E ,93 3,80 74, x 2,2 E ,86 3,69 74, x 2,2 E RC GROUP S.p.A. T_NXT_0908_FI 61

62 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H5 CW.KC kaikki mallit Hihnakäyttöiset keskipakoispuhaltimet Ilmavirta Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi m3/h Pa ,01 4,09 72, x 1,1 C ,57 3,14 70, x 1,1 C ,17 2,30 68, x 1,1 C ,80 1,57 65, x 0,55 A ,48 0,95 62, x 0,55 A ,43 0,84 61, x 0,55 A ,37 0,73 60, x 0,55 A ,32 0,63 59, x 0,55 A ,27 0,54 58, x 0,55 A ,59 5,11 74, x 1,5 D ,11 4,12 72, x 1,5 D ,65 3,22 71, x 1,1 C ,24 2,41 69, x 1,1 C ,86 1,69 66, x 0,55 A ,79 1,56 66, x 0,55 A ,72 1,43 65, x 0,55 A ,65 1,30 65, x 0,55 A ,59 1,18 64, x 0,55 A ,86 5,57 75, x 1,5 D ,35 4,59 73, x 1,5 D ,87 3,68 72, x 1,1 C ,43 2,84 70, x 1,1 C ,35 2,68 70, x 1,1 C ,27 2,52 69, x 1,1 C ,18 2,37 69, x 1,1 C ,11 2,22 69, x 1,1 C ,76 5,45 75, x 1,5 D ,25 4,49 74, x 1,5 D ,15 4,30 73, x 1,5 D ,06 4,12 73, x 1,1 C ,96 3,94 73, x 1,1 C ,87 3,76 72, x 1,1 C ,93 5,90 76, x 1,5 D RC GROUP S.p.A. T_NXT_0908_FI

63 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H6 CW.KC.104 Hihnakäyttöiset keskipakoispuhaltimet Ilmavirta Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi m3/h Pa ,00 6,24 71, x 2,2 E ,23 4,52 70, x 1,5 D ,57 3,09 68, x 1,5 D ,03 1,97 66, x 0,75 B ,61 1,15 63, x 0,75 B ,54 1,02 63, x 0,75 B ,47 0,90 62, x 0,75 B ,41 0,79 61, x 0,75 B ,35 0,68 60, x 0,75 B ,31 6,55 73, x 2,2 E ,58 5,00 72, x 1,5 D ,94 3,69 71, x 1,5 D ,40 2,63 69, x 1,5 D ,94 1,80 67, x 0,75 B ,86 1,65 66, x 0,75 B ,78 1,52 66, x 0,75 B ,71 1,39 65, x 0,75 B ,64 1,26 64, x 0,75 B ,85 7,39 75, x 2,2 E ,13 5,93 74, x 2,2 E ,48 4,68 73, x 1,5 D ,92 3,62 72, x 1,5 D ,42 2,73 70, x 1,5 D ,33 2,57 70, x 1,5 D ,24 2,42 69, x 1,5 D ,15 2,27 69, x 1,5 D ,06 2,12 68, x 0,75 B ,62 8,73 77, x 3,0 F ,88 7,32 76, x 2,2 E ,22 6,06 75, x 2,2 E ,61 4,97 74, x 1,5 D ,06 4,00 73, x 1,5 D ,96 3,82 72, x 1,5 D ,85 3,65 72, x 1,5 D ,75 3,47 72, x 1,5 D ,65 3,30 71, x 1,5 D ,86 9,16 78, x 3,0 F ,16 7,88 77, x 2,2 E ,50 6,72 76, x 2,2 E ,89 5,66 75, x 1,5 D ,77 5,46 75, x 1,5 D ,66 5,26 75, x 1,5 D ,54 5,06 74, x 1,5 D ,43 4,86 74, x 1,5 D ,61 8,92 79, x 3,0 F ,94 7,76 78, x 2,2 E ,81 7,53 77, x 2,2 E ,68 7,31 77, x 2,2 E ,55 7,09 77, x 2,2 E ,42 6,87 77, x 2,2 E ,97 11,62 81, x 3,0 F ,24 10,35 80, x 3,0 F ,09 10,10 79, x 3,0 F ,95 9,85 79, x 3,0 F ,81 9,61 79, x 3,0 F ,66 9,36 79, x 3,0 F ,98 11,85 81, x 3,0 F ,83 11,59 80, x 3,0 F ,68 11,33 80, x 3,0 F ,53 11,07 80, x 3,0 F ,38 10,81 80, x 3,0 F RC GROUP S.p.A. T_NXT_0908_FI 63

64 next R407C PUHALTIMIEN OMINAISKÄYRÄT next H6 CW.KC.120 Hihnakäyttöiset keskipakoispuhaltimet Ilmavirta Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi m3/h Pa ,06 6,37 72, x 2,2 E ,28 4,63 70, x 1,5 D ,62 3,18 68, x 1,5 D ,07 2,04 66, x 0,75 B ,63 1,19 63, x 0,75 B ,56 1,06 63, x 0,75 B ,49 0,94 62, x 0,75 B ,43 0,82 61, x 0,75 B ,37 0,72 60, x 0,75 B ,40 6,74 73, x 2,2 E ,66 5,16 72, x 1,5 D ,01 3,83 71, x 1,5 D ,45 2,74 69, x 1,5 D ,99 1,88 67, x 0,75 B ,91 1,73 67, x 0,75 B ,83 1,59 66, x 0,75 B ,75 1,46 66, x 0,75 B ,68 1,33 65, x 0,75 B ,98 7,65 75, x 2,2 E ,24 6,16 74, x 2,2 E ,58 4,87 73, x 1,5 D ,00 3,78 72, x 1,5 D ,50 2,87 70, x 1,5 D ,40 2,70 70, x 1,5 D ,31 2,54 70, x 1,5 D ,22 2,39 69, x 1,5 D ,13 2,24 69, x 0,75 B ,79 9,07 77, x 3,0 F ,04 7,62 77, x 2,2 E ,36 6,33 76, x 2,2 E ,74 5,20 74, x 1,5 D ,18 4,21 73, x 1,5 D ,07 4,02 73, x 1,5 D ,97 3,84 73, x 1,5 D ,86 3,67 72, x 1,5 D ,76 3,49 72, x 1,5 D ,07 9,56 78, x 3,0 F ,35 8,24 78, x 3,0 F ,69 7,04 77, x 2,2 E ,06 5,96 76, x 2,2 E ,95 5,75 75, x 1,5 D ,83 5,55 75, x 1,5 D ,71 5,35 75, x 1,5 D ,59 5,15 75, x 1,5 D ,87 9,36 79, x 3,0 F ,19 8,18 78, x 3,0 F ,05 7,95 78, x 2,2 E ,92 7,72 78, x 2,2 E ,79 7,50 77, x 2,2 E ,66 7,27 77, x 2,2 E ,32 12,21 81, x 3,0 F ,57 10,92 80, x 3,0 F ,42 10,67 80, x 3,0 F ,28 10,42 80, x 3,0 F ,13 10,17 80, x 3,0 F ,99 9,92 79, x 3,0 F ,21 12,24 81, x 3,0 F ,06 11,98 81, x 3,0 F ,91 11,72 81, x 3,0 F ,76 11,46 80, x 3,0 F RC GROUP S.p.A. T_NXT_0908_FI

65 R407C next PUHALTIMIEN OMINAISKÄYRÄT next H7 CW.KC kaikki mallit Hihnakäyttöiset keskipakoispuhaltimet Ilmavirta Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi m3/h Pa ,48 9,73 72, x 2,2 E ,25 6,88 70, x 1,5 D ,20 4,51 68, x 0,75 B ,35 2,66 66, x 0,75 B ,71 1,34 63, x 0,75 B ,61 1,15 62, x 0,75 B ,51 0,97 61, x 0,75 B ,43 0,81 60, x 0,75 B ,35 0,67 59, x 0,75 B ,62 9,62 73, x 2,2 E ,45 7,01 72, x 1,5 D ,45 4,82 70, x 1,5 D ,62 3,09 68, x 0,75 B ,96 1,82 65, x 0,75 B ,86 1,61 65, x 0,75 B ,75 1,43 64, x 0,75 B ,65 1,26 63, x 0,75 B ,56 1,10 62, x 0,75 B ,93 9,92 75, x 2,2 E ,80 7,47 73, x 1,5 D ,81 5,41 72, x 1,5 D ,98 3,75 70, x 0,75 B ,30 2,46 68, x 0,75 B ,18 2,25 67, x 0,75 B ,07 2,05 67, x 0,75 B ,96 1,86 66, x 0,75 B ,86 1,68 65, x 0,75 B ,40 10,58 76, x 2,2 E ,29 8,25 75, x 1,5 D ,31 6,27 73, x 1,5 D ,46 4,63 72, x 1,5 D ,74 3,31 70, x 0,75 B ,61 3,08 70, x 0,75 B ,48 2,86 69, x 0,75 B ,36 2,65 69, x 0,75 B ,24 2,44 68, x 0,75 B ,03 11,60 77, x 2,2 E ,92 9,34 76, x 2,2 E ,92 7,40 75, x 1,5 D ,05 5,75 74, x 1,5 D ,28 4,37 72, x 1,5 D ,14 4,12 72, x 0,75 B ,00 3,88 71, x 0,75 B ,87 3,64 71, x 0,75 B ,73 3,42 70, x 0,75 B ,82 12,96 79, x 3,0 F ,70 10,75 78, x 2,2 E ,68 8,81 77, x 2,2 E ,76 7,12 75, x 1,5 D ,94 5,66 74, x 1,5 D ,79 5,40 74, x 1,5 D ,64 5,13 73, x 1,5 D ,49 4,88 73, x 1,5 D ,34 4,63 73, x 1,5 D Jatkuu RC GROUP S.p.A. T_NXT_0908_FI 65

66 next R407C Edelliseltä sivulta PUHALTIMIEN OMINAISKÄYRÄT next H7 CW.KC kaikki mallit Hihnakäyttöiset keskipakoispuhaltimet Ilmavirta Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi m3/h Pa ,63 12,48 79, x 3,0 F ,58 10,51 78, x 2,2 E ,62 8,77 77, x 2,2 E ,74 7,23 76, x 1,5 D ,57 6,94 76, x 1,5 D ,41 6,66 75, x 1,5 D ,25 6,38 75, x 1,5 D ,09 6,10 75, x 1,5 D ,63 12,53 80, x 3,0 F ,62 10,72 79, x 2,2 E ,68 9,09 78, x 2,2 E ,50 8,77 77, x 2,2 E ,32 8,47 77, x 1,5 D ,15 8,16 77, x 1,5 D ,97 7,86 77, x 1,5 D ,85 14,88 81, x 3,0 F ,78 13,00 80, x 3,0 F ,78 11,26 79, x 2,2 E ,59 10,92 79, x 2,2 E ,40 10,59 79, x 2,2 E ,40 10,59 79, x 2,2 E ,02 9,94 78, x 2,2 E ,12 15,62 81, x 3,0 F ,06 13,77 81, x 3,0 F ,85 13,42 80, x 3,0 F ,64 13,06 80, x 3,0 F ,44 12,71 80, x 2,2 E ,24 12,36 80, x 2,2 E RC GROUP S.p.A. T_NXT_0908_FI

67 R407C next Ilmavirta PUHALTIMIEN OMINAISKÄYRÄT next H8 CW.KC kaikki mallit Hihnakäyttöiset keskipakoispuhaltimet Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi m3/h Pa ,68 9,36 74, x 2,2 E ,58 7,00 73, x 1,5 D ,68 9,36 74, x 2,2 E ,62 5,02 71, x 1,5 D ,83 3,44 70, x 0,75 B ,18 2,24 67, x 0,75 B ,06 2,04 67, x 0,75 B ,95 1,85 66, x 0,75 B ,85 1,66 65, x 0,75 B ,75 1,49 64, x 0,75 B ,08 9,90 76, x 2,2 E ,00 7,66 74, x 1,5 D ,06 5,78 73, x 1,5 D ,24 4,23 71, x 0,75 B ,56 2,99 69, x 0,75 B ,43 2,77 69, x 0,75 B ,31 2,56 68, x 0,75 B ,20 2,36 68, x 0,75 B ,08 2,16 67, x 0,75 B ,62 10,77 77, x 2,2 E ,55 8,62 76, x 2,2 E ,60 6,78 75, x 1,5 D ,76 5,23 73, x 1,5 D ,03 3,93 71, x 0,75 B ,90 3,70 71, x 0,75 B ,76 3,47 71, x 0,75 B ,63 3,24 70, x 0,75 B ,50 3,02 69, x 0,75 B ,32 11,96 78, x 2,2 E ,24 9,87 77, x 2,2 E ,27 8,04 76, x 1,5 D ,40 6,46 75, x 1,5 D ,61 5,09 73, x 1,5 D ,46 4,83 73, x 1,5 D ,32 4,58 73, x 1,5 D ,17 4,34 72, x 0,75 B ,03 4,09 72, x 0,75 B ,15 13,49 79, x 3,0 F ,06 11,41 79, x 2,2 E ,06 9,57 78, x 2,2 E ,15 7,94 76, x 1,5 D ,30 6,48 75, x 1,5 D ,14 6,20 75, x 1,5 D ,98 5,93 74, x 1,5 D ,83 5,66 74, x 1,5 D ,67 5,39 74, x 1,5 D Jatkuu RC GROUP S.p.A. T_NXT_0908_FI 67

68 next R407C Ilmavirta Edelliseltä sivulta PUHALTIMIEN OMINAISKÄYRÄT next H8 CW.KC kaikki mallit Hihnakäyttöiset keskipakoispuhaltimet Ulkoinen staattinen paine Tehonkulutus Käyttövirta Äänitaso Puhaltimen pyörintänopeus Asennusteho Välitys m3/h Pa kw A db(a) RPM n x kw Tyyppi m3/h Pa ,03 13,25 80, x 3,0 F ,99 11,38 79, x 2,2 E ,02 9,68 78, x 2,2 E ,12 8,12 77, x 1,5 D ,95 7,82 76, x 1,5 D ,78 7,53 76, x 1,5 D ,61 7,23 76, x 1,5 D ,43 6,94 75, x 1,5 D ,14 15,41 81, x 3,0 F ,06 13,48 80, x 3,0 F ,04 11,70 79, x 2,2 E ,08 10,05 78, x 2,2 E ,89 9,72 78, x 2,2 E ,70 9,40 78, x 2,2 E ,52 9,08 77, x 2,2 E ,33 8,77 77, x 1,5 D ,28 15,90 82, x 3,0 F ,21 14,04 81, x 3,0 F ,18 12,27 80, x 2,2 E ,98 11,92 79, x 2,2 E ,78 11,58 79, x 2,2 E ,58 11,24 79, x 2,2 E ,38 10,89 79, x 2,2 E ,54 16,69 82, x 3,0 F ,44 14,82 81, x 3,0 F ,23 14,45 81, x 3,0 F ,01 14,08 81, x 3,0 F ,80 13,71 80, x 3,0 F ,59 13,34 80, x 3,0 F ,65 17,32 82, x 3,0 F ,42 16,92 82, x 3,0 F ,19 16,53 82, x 3,0 F ,96 16,14 82, x 3,0 F RC GROUP S.p.A. T_NXT_0908_FI

69 R407C next ÄÄNENPAINEEN LASKENTA NIMELLISOLOSUHTEISTA POIKKEAVISSA OLOSUHTEISSA Voit laskea äänitason yksikön eri sivuilla yksikön toimiessa nimellisolosuhteista poikkeavassa ilmavirtauksessa ja käytettävissä olevassa ulkoisessa staattisessa paineessa toimimalla seuraavasti: Lue TEKNISET TIEDOT -osassa ilmoitetut nimellisarvot (sivuilla 10 26). Lue uutta toimintapistettä vastaavan ilman puhalluksen äänenpaineen arvo PUHALTIMIEN OMINAISKÄYRÄT - taulukoista (sivuilla 30 49). Laske taulukossa ilmoitetun arvon ja ilman puhalluksen nimellisarvon välinen ero. Käytä alla ilmoitettuja kertoimia. Lisää näin saatu arvo ilman sisäänoton, etuosan ja säteilyn ääniarvoihin (käytetyn version mukaan). Yksikkötyyppi CW DX...DW Ilman sisäänoton Over 1 0,23 kerroin Säteilyn kerroin Over 1 0,35 Ilman sisäänoton Under 1 0,45 Etupuolen kerroin Under 1 0,40 ESIMERKKI 1: Jäähdytysvesiyksikkö next CW.O.S 066 H6 TEKNISISSÄ TIEDOISSA ilmoitetut nimellistiedot (sivu 17): Ilmavirtaus m 3 /h Käytettävissä oleva ulkoinen staattinen paine 50 Pa Äänitaso: Ilman puhalluksessa (Under/Over) 75,4 db(a) Ilman puhalluksessa (Over) 61,9 db(a) Säteily (Over) 57,3 db(a) Uusi toimintapiste: Ilmavirta m3/h Ulkoinen staattinen paine 199 Pa (Tarvittu käytettävissä oleva ulkoinen staattinen paine 150 Pa + lisäpainehäviö 49 Pa sivun 29 esimerkin mukaan) Äänenpaineen laskenta yksikön muilla sivuilla: Tarkista koteloon next H6 liittyvästä PUHALTIMIEN OMINAISKÄYRÄT -taulukosta (sivulta 35) lähinnä uutta toimintapistettä (sen yläpuolella) olevat puhaltimien ominaiskäyrät ja lue äänenpaineen db(a)-arvo ilman puhalluksessa: 7 ulostulon säätömuuntajan ohjaama EC-puhallin 5 / m 3 /h / 206,8 Pa / 62,7 db(a) Taulukon arvo 62,7 db(a) ilman puhalluksen nimellisarvo 75,4 db(a) 62,7 75,4 = 12,7 db(a) Ilman puhalluksessa (Over) 61,9 db(a ) (1 x 12,7) = 49,2 db(a) Säteily (Over) 57,3 db(a ) (1 x 12,7) = 44,6 db(a) RC GROUP S.p.A. T_NXT_0908_FI 69

70 next R407C ESIMERKKI 2: Suorahöyrystysyksikkö next DX.U.S 060.Z.2 H6 TEKNISISSÄ TIEDOISSA ilmoitetut nimellistiedot (sivu 12): Ilmavirtaus m 3 /h Käytettävissä oleva ulkoinen staattinen paine 50 Pa Äänitaso: Ilman puhalluksessa (Under/Over) 72,5 db(a) Ilman sisäänotossa (Under) 66,1 db(a) Etupuolella (Under) 57,1 db(a) Uusi toimintapiste: Ilmavirtaus m 3 /h Ulkoinen staattinen paine 200 Pa Äänenpaineen laskenta yksikön muilla sivuilla Tarkista koteloon next H6 liittyvästä PUHALTIMIEN OMINAISKÄYRÄT -taulukosta (sivulta 35) lähinnä uutta toimintapistettä (sen yläpuolella) olevat puhaltimien ominaiskäyrät ja lue äänenpaineen db(a)-arvo ilman puhalluksessa: 7 ulostulon säätömuuntajan ohjaama EC-puhallin 5 / m 3 /h / 206,8 Pa / 62,7 db(a) Taulukon arvo 62,7 db(a) ilman puhalluksen nimellisarvo 72,5 db(a) 62,7 72,5 = 9,8 db(a) Ilman sisäänotossa (Under) 61,9 db(a ) (1 x 9,8) = 61,7 db(a) Säteily (Under) 57,3 db(a ) (1 x 9,8) = 53,2 db(a) ESIMERKKI 3: Suorahöyrystysyksikkö next DX.O.S 060.Z.2 H6 TEKNISISSÄ TIEDOISSA ilmoitetut nimellistiedot (sivu 12): Ilmavirtaus m 3 /h Käytettävissä oleva ulkoinen staattinen paine 50 Pa Äänitaso: Ilman puhalluksessa (Under/Over) 72,5 db(a) Ilman puhalluksessa (Over) 64,7 db(a) Säteily (Over) 56,2 db(a) Uusi toimintapiste: Ilmavirtaus m 3 /h Ulkoinen staattinen paine 200 Pa Äänenpaineen laskenta yksikön muilla sivuilla Tarkista koteloon next H6 liittyvästä PUHALTIMIEN OMINAISKÄYRÄT -taulukosta (sivulta 35) lähinnä uutta toimintapistettä (sen yläpuolella) olevat puhaltimien ominaiskäyrät ja lue äänenpaineen db(a)-arvo ilman puhalluksessa: 7 ulostulon säätömuuntajan ohjaama EC-puhallin 5 / m 3 /h / 206,8 Pa / 62,7 db(a): Taulukon arvo 62,7 db(a) ilman puhalluksen nimellisarvo 72,5 db(a) 62,7 72,5 = 9,8 db(a) Ilman puhalluksessa (Over) 64,7 db(a ) (0,23 x 9,8) = 62,4 db(a) Säteily (Over) 56,2 db(a ) (0,35 x 9,8) = 52,8 db(a) Lasketut arvot ovat arvioita, joiden toleranssi on +/- 1 2 db(a). Väliarvot, joita ei ole ilmoitettu PUHALTIMIEN OMINAISKÄYRÄT -taulukossa, saadaan lineaarisella interpolaatiolla. ÄÄNENVAIMENNUS ILMAN PUHALLUKSESSA (koskee kaikkia koteloita) Tuloilmakammio, jossa säleiköt: 3 db(a) Tuloilmakammio, jossa säleiköt ja äänenvaimennusosiot: 6 db(a) Tuloilmakammio ja äänenvaimennusosiot: 6 db(a) Tuloilmakammio ja F6/F7/F9-suodattimet: 4,5 db(a) 70 RC GROUP S.p.A. T_NXT_0908_FI

71 R407C next ESIMERKKI YKSIKÖN MELUTASON LASKENNASTA next UNDER, ILMAN SISÄÄNOTTO HORMIN KAUTTA Hormi Lp A = Etupuolen Under-luetteloarvo Lp B = Ilman puhalluksen Under-luetteloarvo Lp C = Ilman sisäänoton Under-luetteloarvo Pisteet B ja C eivät vaikuta pisteeseen A next UNDER, ILMAN PUHALLUS KANAVAN KAUTTA Lp A = Etupuolen Under-luetteloarvo Lp B = Ilman puhalluksen Under-luetteloarvo kanavan äänenvaimennus Lp C = Ilman sisäänoton Under-luetteloarvo LpA LpC Lp A+C = 10 log10 ( ) Piste B ei vaikuta pisteeseen A next UNDER, ILMAN SISÄÄNOTTO KANAVAN KAUTTA Lp A = Etupuolen Under-luetteloarvo Lp B = Ilman puhalluksen Under-luetteloarvo Lp C = Ilman sisäänoton Under-luetteloarvo kanavan äänenvaimennus LpA 10 LpC 10 Lp A+C = 10 log10 ( ) Piste B ei vaikuta pisteeseen A next OVER, HORMI Lp A = Ilman sisäänoton Over-luetteloarvo Lp B = Ilman puhalluksen Over-luetteloarvo Piste B ei vaikuta pisteeseen A RC GROUP S.p.A. T_NXT_0908_FI 71

72 next R407C ESIMERKKI YKSIKÖN MELUTASON LASKENNASTA next OVER, ILMAN PUHALLUS KANAVAN KAUTTA Lp A = Ilman sisäänoton Over-luetteloarvo Lp B = Ilman puhalluksen Over-luetteloarvo kanavan äänenvaimennus LpA 10 LpC 10 Lp A+B = 10 log10 ( ) next OVER, ILMAN PUHALLUS HORMIN JA KANAVAN KAUTTA Umpinainen etulevy Lp A = Säteilyn Over-luetteloarvo Lp B = Ilman puhalluksen Over-luetteloarvo Lp C = Lp A + 6dB(A) kanavan äänenvaimennus LpA 10 LpC 10 Lp A+C = 10 log10 ( ) Piste B ei vaikuta pisteeseen A+C. next OVER, ILMAN PUHALLUS HORMIN JA KANAVAN KAUTTA Lp A = Säteilyn Over-luetteloarvo Lp B = Ilman puhalluksen Over-luetteloarvo Lp C = Lp D = Lp A + 6 db(a) kanavan äänenvaimennus Pisteet B, C ja D eivät vaikuta pisteeseen A. Umpinainen etulevy TÄRKEÄÄ Ilmoitetut äänitasot on tarkoitettu vapaan kentän olosuhteisiin. Huoneen akustiset ominaisuudet vaikuttavat asennetun yksikön äänenpainetasoon. Huomioon tulee ottaa keskimääräinen +4/+6 db(a):n äänitason kasvu. 72 RC GROUP S.p.A. T_NXT_0908_FI

73 R407C next SÄHKÖTIEDOT SUURIMMAN SÄHKÖNOTTAMAN LASKENTA Tässä luvussa selitetään yksikön (A) suurimman virranottaman laskeminen äärimmäisissä toimintaolosuhteissa. Esimerkissä käsitellään yksikön next.033.z1.h4 jäähdytystilaa. JÄÄHDYTYS (1) - Pääpuhaltimet (FLA) A 2,6 + - Kompressori (FLA) A 22,0 + - Sähkölämmittimet (OA) A 13,0 = Virrankulutus A 37,6 JÄÄHDYTYS (2) - Pääpuhaltimet (FLA) A 2,6 + - Kompressori (FLA) A 22,0 + - Kostutin (FLA) A 12,4 = Virrankulutus A 37,0 LÄMMITYS (3) - Pääpuhaltimet (FLA) A 2,6 + - Sähkölämmittimet (OA) A 13,0 + - Kostutin (FLA) A 12,4 = Virrankulutus A 28,0 JÄÄHDYTYS (1) -toimintatila vastaa yksikön suurinta sähkönottamaa. I TÄRKEÄÄ Aksiaali- ja keskipakoispuhaltimien virran nimellisarvojen on oletettu olevan samat kuin tietokilvessä. Tämän vuoksi nimellisvirta ja tietokilven virta ovat samat. Todellisuudessa virrankulutus on tavallisesti pienempi kuin tietokilven arvo. Nämä arvot määräytyvät yksikön toimintaolosuhteiden ja järjestelmän ohjaustyypin mukaan. RC GROUP S.p.A. T_NXT_0908_FI 73

74 next R407C MP.COM: MIKROPROSESSORIOHJAUSJÄRJESTELMÄ Mikroprosessoripohjaisessa MP.COM-säädinjärjestelmässä on kahdeksannäppäiminen operointipaneeli ja taustavalaistu graafinen näyttö, jonka avulla kaikki tiedot näytetään eri kielillä tai helposti tunnistettavien symbolien avulla. Järjestelmä käyttää flash-muistia, jossa tiedot säilyvät, vaikka virran syöttö katkeaisi. NÄPPÄIMISTÖTOIMINNOT NÄPPÄIN 1 NÄPPÄIN 2 NÄPPÄIN 3 NÄPPÄIN 4 NÄPPÄIN 5 NÄPPÄIN 6 NÄPPÄIN 7 NÄPPÄIN 8 Käynnistää ja sammuttaa yksikön. Pysäyttää hälytyksen äänisignaalin ja näyttää tapahtuneen hälytyksen. Avaa LAN-verkkoon kytkettyjen yksiköiden parametrit. LAN-yhteys voidaan tehdä kolmella kaapelilla ilman lisävarusteita. Verkkoon voidaan kytkeä yksiköitä, joilla on erilaiset tehot ja kompressorien lukumäärät. Aloitussivu-näppäin: avaa päänäytön. Avaa säädin- ja näyttövalikot: - yksikön toimintatila - asetusarvot - hälytysten kuittaus (suojattu salasanalla) - huoltoparametrien asettaminen (suojattu salasanalla) - hälytyshistoria - pääkomponenttien manuaalisen käytön asetus (suojattu salasanalla) - päivämäärän ja ajan asetus - tietoliikennejärjestelmän asetus tekstiviestien lähettämistä varten. Selaa sivuja valikon sisällä ja pienentää näytössä näkyvää arvoa. Selaa sivuja valikon sisällä ja kasvattaa näytössä näkyvää arvoa. Siirtää osoittimen valikon sisään ja vahvistaa parametrin valinnan. KAUKO-OHJAUS/HÄLYTYKSET SISÄÄNTULOT 1 Ulkoinen ohjaus 2 Jäähdytyksen käyttöönotto 3 Lämmityksen käyttöönotto (vain DX.P - DX.P-lämpöpumppu) 4 Savu- ja tulipalohälytys 5 Lämpötilan asetusarvon kompensointi (lisävaruste) ULOSTULOT 1 Yleinen hälytys 1 summahälytys 2 Yleinen hälytys 2 ohjelmoitava summahälytys (lisävaruste) 3 Yleinen hälytys 3 ohjelmoitava summahälytys (lisävaruste) 4 Suodatintukoshälytys (lisävaruste) säätimet/etähälytykset potentiovapaa kosketin 74 RC GROUP S.p.A. T_NXT_0908_FI

75 R407C next OVER DX/DW/CW -VERSION YKSIKÖN MAHDOLLINEN ILMAN SISÄÄNOTTO ILMAN SISÄÄNOTTO ALAPOHJASTA Pohjan rakenteen ansiosta yksikön ilman sisäänotto voidaan järjestää alapohjan kautta. Tällöin etulevyissä ei ole säleikköjä. ILMAN SISÄÄNOTTO TAKAPUOLELTA Yksikön ilman sisäänotto voidaan järjestää takapuolelta. Asiakkaan on tehtävä ilman sisäänottoaukko asennuksen aikana. ILMAN SISÄÄNOTTO TAKAPUOLELTA Näkymä takaa next OVER H1 H2 H3 next OVER H4 H5 H6 H7 H8 Koko H1 H2 H3 H4 H5 H6 H7 H8 A mm Enimmäisilmavirta us m 3 /h VAROITUS Ilman sisäänottoa ei voi järjestää takapuolelta yksiköissä DW H1/H2/H3 ja sarjoissa CW.K/CW.KC. RC GROUP S.p.A. T_NXT_0908_FI 75

76 next R407C VALINNAISET LISÄVARUSTEET KAKSOISTERMOSTAATTIVENTTIILI Tämä valinnainen lisävaruste on saatavana ilmalauhdutteiseen DX.O.P-lämpöpumppuyksikköön. Ilmalauhdutteinen etälauhdutin sisältää kokonaisen nestelinjan, jossa on vastaventtiili, yksikön termodynaamisen suorituskyvyn optimoimiseksi talvikäyttötilassa. Lisävaruste ei ole yhteensopiva kompressorin tehonsäädön kanssa. Lisävaruste ei ole yhteensopiva nestelinjan magneettiventtiilin kanssa (etälauhduttimen kytkemiseen yli 10 metriä pitkällä kylmäainelinjalla). KAKSOISTERMOSTAATTIVENTTIILI 1) Kompressori 2) Nelitieventtiili 3) Höyrystinpatteri 4) Paisuntaventtiili 5) Veden ja kosteuden anturi 6) Magneettiventtiili 7) Kuivain ja kaasupuolen suodatin 8) Takaiskuventtiili 9) Nestesäiliö 10) Säädin 11) Etälauhdutin 12) Ilmastointilaite 76 RC GROUP S.p.A. T_NXT_0908_FI

77 R407C next VALINNAISET LISÄVARUSTEET KONDENSSIVEDEN TYHJENNYSPUMPPU Muovikuori sisältää pystysuuntaisen pumpun, turvakohokytkimellä varustetun vesisäiliön ja hydrauliikka- ja sähköliitännän. Pumpun mukana toimitetaan 10 metriä pitkä muovinen tyhjennysputki. Lisävaruste on asennettava yksikön mukana toimitetuissa ohjeissa kuvatulla tavalla. Sähköliitäntöihin kuuluvat virtalähde ja säätimessä näkyvä hälytys, joka kattaa pumpun moottorin lämpösuojan ja säiliön ylivuodon. Kondenssiveden tyhjennyspumpun toiminta on täysin automaattista. VAROITUS UNDER-version H1-, H2- ja H3-koon yksiköitä varten lisävaruste toimitetaan asennussarjana. TEKNISET TIEDOT Virtalähde 230/1/50 Tehonkulutus W 75 Virrankulutus A 0,5 Säiliön tilaisuus l 2 Poistoputki Ø mm 10/16 Veden enimmäisvirtaus l/h 300 Veden vähimmäisvirtaus l/h 3 Antopaine - veden vähimmäisvirtauksellamh 2O 6 - veden enimmäisvirtauksellamh 2O 0,3 KONDENSSIVEDEN POISTOPUMPPU Kondenssiveden tyhjennys 3/8 Kondenssiveden tulo 28 RC GROUP S.p.A. T_NXT_0908_FI 77

78 next R407C VALINNAISET LISÄVARUSTEET LISÄPIIRIJÄRJESTELMÄ Tämä järjestelmä sisältää yhden jäähdytetyn veden jäähdytyspatterin ja yhden mikroprosessoripohjaisen säädinjärjestelmän suoraan ohjaaman moottoriventtiilin. Jäähdytyspatteri on asennettu paluuilmakanavaan heti suodatinosan jälkeen. Näin ilma jäähdytetään osittain tai kokonaan, ennen kuin se saapuu pääjäähdytyspatterille. TOIMINTALOGIIKKA Kun yksikköön on asennettu lisäpiiri, voidaan muodostaa kahta jäähdytyslähdettä käyttävä järjestelmä. Lisäpiirin ja mikroprosessoripohjaisen säädinjärjestelmän ansiosta yksikköä voidaan käyttää moduloivana jäähdytetyn veden järjestelmänä tai jäähdytysjärjestelmänä tai näiden molempien yhdistelmänä. Yksiköissä, joissa on yksi kompressori, kylmäainepiiriin on asennettu kuuman kaasun ruiskutusjärjestelmä, joka estää haihdutinpatterin jäätymisen yhdistetyssä toimintatilassa (LISÄPIIRI + KOMPRESSORI). Mikroprosessoripohjainen säädinjärjestelmä suorittaa vaihdon kahden järjestelmän välillä automaattisesti. Tämän järjestelmän avulla voidaan ratkaista useita laitteisto-ongelmia vähäisellä tilankäytöllä. Tällaisia ratkaisuja ovat seuraavat: - Lisäpiiri käyttää jäähdytettyä vettä tai pääpiirin vettä ja toimii pääjäähdytyspiirin varajärjestelmänä. - Pääjäähdytyspiiri toimii etävedenjäähdyttimiä käyttävän lisäpiirin varajärjestelmänä. - Lisäpiiri toimii työaikana käyttämällä liitäntää keskitettyyn jäähdytetyn veden laitteistoon, ja pääjäähdytyspiiri toimii muina aikoina. - Pääjäähdytyspiiri toimii lisäpiirin varajärjestelmänä mahdollisten huonetilan kuormitushuippujen tasaamiseksi. LISÄPIIRIJÄRJESTELMÄ PERIAATEKAAVIO Kaasunpoistolinja 1) Kompressori 2) Höyrystinpatteri 3) Paisuntaventtiili 4) Pressostaattinen kuuman kaasun ruiskutusjärjestelmä 5) Lisäpiirin patteri 6) Lisäpiirin venttiili 7) Säädin Nestelinja Lisäpiirin vesipiiri 78 RC GROUP S.p.A. T_NXT_0908_FI

79 R407C next VALINNAISET LISÄVARUSTEET VAPAAJÄÄHDYTYSJÄRJESTELMÄ Tämä järjestelmä sisältää yhden veden jäähdytyspatterin, jossa on veden kaksitieohjausventtiili, lauhdutuksen ohjausventtiilin ja kuuman kaasujärjestelmän. Jäähdytyspatteri on asennettu paluuilmakanavaan heti suodatinosan jälkeen. Näin ilma jäähdytetään osittain tai kokonaan, ennen kuin se saapuu pääjäähdytyspatterille. TOIMINTALOGIIKKA Tämä toimintatila saadaan yhdistämällä vapaajäähdytysjärjestelmä DW-yksiköiden vesipiiriin ja yhdistämällä nämä ulkoiseen lämmönpoistojärjestelmään (TEAM.MATE.DC.A-nestejäähdytin) ja pumppuryhmään (PWU). Kun ulkolämpötila on alle 5 C, vapaajäähdytysjärjestelmä pystyy antamaan järjestelmän täyden tehon ilman, että kompressoreita tarvitsee käyttää (täydellinen vapaajäähdytys). Kun ulkolämpötila on väliltä 5 21 C, vapaajäähdytys esijäähdyttää käsitellyn ilman ja käynnistää kompressorit, kun niitä tarvitaan riittävän jäähdytystehon saamiseksi huonetilan kuormituksen käsittelyyn (osittainen vapaajäähdytys). Yksikköön vakiona asennettu mikroprosessoripohjainen MP.COM-säädinjärjestelmä hallitsee koko järjestelmää. Anturi (5) välittää ulkoisesta nestejäähdyttimestä (3) tulevan glykoliliuoksen lämpötilan MP.COM-säätimeen, jolloin sitä voidaan koko ajan verrata paluuilman lämpötilaan. Kun koneelle tulevan ilman lämpötila on 2 C korkeampi kuin palaavan glykoliliuoksen lämpötila, MP.COMjärjestelmä säätää venttiilin (6) ja patterin (1) läpi kulkevan veden määrän, jolloin käsiteltävä ilma jäähdytetään osittain tai kokonaan vapaajäähdytyksellä. Osittaisen vapaajäähdytyksen tapauksessa kompressorit käynnistetään huonetilan lämpökuormien tasapainon varmistamiseksi. Tässä tapauksessa lauhdutuksen ohjausventtiili (8) ohjaa osan glykoliliuoksesta lämmönsiirtimiin (7) lauhdutuslämmön pois johtamiseksi. Kuumakaasun ruiskutusjärjestelmä on asennettu höyrystinpatterin jäätymisen estämiseksi (pois lukien yksiköt, joissa on kaksi yhteistoimista kompressoria). VAPAAJÄÄHDYTYSJÄRJESTELMÄ PERIAATEKAAVIO 1) Vapaajäähdytyspatteri 2) Höyrystinpatteri 3) Nestejäähdytin 4) Pumppuryhmä 5) Vapaajäähdytysanturi 6) Vapaajäähdytysventtiili 7) Nestejäähdytteiset lauhduttimet 8) Lauhdutuksen ohjausventtiili 9) Kolmitieohjausventtiili 10) Vesipumppu 11) Täyttösäiliö 12) Kompressorit 13) Säädin 14) Paisuntaventtiili 15) Kuuman kaasun Pumppuryhmä (4) on suunniteltu ulkoasennusta varten. Siihen sisältyy 3-tieventtiili (9), joka estää glykoliliuoksen lisäämisen vapaajäähdytykseen liian alhaisessa lämpötilassa. Liian alhainen lämpötila johtaisi tarpeettomaan kosteudenpoistovaikutukseen, joka käynnistäisi kosteudenpoistokosteutus-kierron. Tämä heikentäisi järjestelmän hyötysuhdetta. Pumppuryhmässä (4) voi olla vain yksi pumppu (10) tai kaksi pumppua, joista toinen toimii toisen varana (mallit /1 tai /2). Täyttösäiliö (11) toimitetaan asentamattomana. Ulkoinen nestejäähdytin (3) on saatavissa aksiaalipuhaltimilla (TEAM.MATE.DC.A) tai keskipakoispuhaltimilla (TEAM.MATE.DC.C) varustettuna. Molemmat ovat saatavissa vakiomallina ja hiljaisena mallina (ELN). RC GROUP S.p.A. T_NXT_0908_FI 79

80 next R407C VALINNAISET LISÄVARUSTEET PUMPPURYHMÄ Tämä lisävaruste soveltuu ulkoasennukseen. Pumppuryhmistä käytetään nimitystä PWU. Ne ovat saatavissa versioina, joissa on yksi vesipumppu (PWU../1) tai kaksi vesipumppua (PWU../2). Molemmat versiot ovat saatavana kolmena eri vaihtoehtona (A - B - C). YHTEISET OSAT: Valmistettu galvanoidusta ja ulkopinnoiltaan epoksijauhemaalatusta teräslevystä. Ulkokuori on valmistettu eloksoidusta alumiiniprofiilikehikosta, jonka nivelkohdissa on vahvistetut PVC-kulmat, ja galvanoiduista teräslevyistä, joiden ulkopinnassa on PVC-kalvo. Levyt on kiinnitetty ruostumattomasta teräksestä valmistetuilla ruuveilla, jotka eivät ulkone ulkokuoresta. Saranoitu tarkistusluukku etupuolella. IP54-suojattu kytkentäkotelo, jossa on: - oven lukituksen pääkytkin - kontaktorit - pumppukoskettimet - riviliitin. VAIHTOEHDON A OSAT Yksi tai kaksi vesipumppua, joissa on kaksinapainen sähkömoottori. Takaiskuventtiilit pumppuryhmissä, joissa on kaksi pumppua. Sulkuventtiilit pumppuryhmissä, joissa on kaksi pumppua. VAIHTOEHDON B OSAT Yksi tai kaksi vesipumppua, joissa on kaksinapainen sähkömoottori. Takaiskuventtiilit pumppuryhmissä, joissa on kaksi pumppua. Sulkuventtiilit pumppuryhmissä, joissa on kaksi pumppua. Veden lämpötila-anturi ja elektroninen säädin. Portaaton kierrosnopeussäädin lauhduttimien nopeudensäätöä varten (kaikissa yksivaihemoottori maks. 4 A). VAIHTOEHDON C OSAT Vaihtoehto vapaajäähdytysjärjestelmää varten. Yksi tai kaksi vesipumppua, joissa on kaksinapainen sähkömoottori. Takaiskuventtiilit pumppuryhmissä, joissa on kaksi pumppua. Sulkuventtiilit pumppuryhmissä, joissa on kaksi pumppua. 3-tieventtiili ja manuaalinen hätäsäätö. Veden lämpötila-anturi ja elektroninen säädin. Portaaton kierrosnopeussäädin lauhduttimien nopeudensäätöä varten (kaikissa yksivaihemoottori maks. 4 A). Vesijärjestelmän täyttösäiliö. 80 RC GROUP S.p.A. T_NXT_0908_FI

81 R407C next PUMPPURYHMÄ A/B-VAIHTOEHTO 1) Ilmastointilaitteeseen menevä vesi 4) Ilmastointilaitteesta tuleva vesi 5) Täyttösäiliön liitäntä 6) Kiinnitysreiät MALLI PWU 0/... PWU 1/... PWU 2/... PWU 3/... A mm B mm C mm D mm E mm F mm G mm Ø MPT 1 1/4 1 1/ Ø MPT 1 1/4 1 1/ Ø MPT 1/2 1/2 1/2 1/2 6 Ø RC GROUP S.p.A. T_NXT_0908_FI 81

82 next R407C VAPAAJÄÄHDYTYSJÄRJESTELMÄN PUMPPURYHMÄ C-VAIHTOEHTO 1) Glykoliseoksen meno ilmastointilaitteeseen 2) Glykoliseoksen tulo ilmastointilaitteesta 3) Glykoliseoksen meno nestejäähdyttimeen 4) Glykoliseoksen meno nestejäähdyttimeen 5) Täyttösäiliön liitäntä 6) Kiinnitysreiät MALLI PWU 0/... PWU 1/... PWU 2/... PWU 3/... A B C D E F G Ø MPT 1 1/4 1 1/ Ø MPT 1 1/4 1 1/ Ø MPT 1/2 1/2 1/2 1/2 6 Ø VESIJÄRJESTELMÄN TÄYTTÖSÄILIÖ Tämä lisävaruste soveltuu ulkoasennukseen. Täyttösäiliö on valmistettu kokonaan ruostumattomasta (AISI 304). Se täytyy asentaa muuta järjestelmää korkeammalle. 1) Pumppuryhmän liitäntä Ø NPT 3/4" 2) Tulppa, jossa on ilmaventtiili 3) Tason ilmaisin 4) Kiinnitysreiät Ø 8 mm 82 RC GROUP S.p.A. T_NXT_0908_FI

83 R407C next VALINNAISET LISÄVARUSTEET KUUMAKAASUJÄLKILÄMMITYS Valinnainen lisävaruste on saatavana kaikkiin DX- ja DW-suorahöyrystysyksiköihin (ei saatavana lämpöpumppuversioihin). Huonetilan lämpökuormassa tapahtuvien tavallisten tai epätavallisten vaihteluiden vuoksi voi olla tarpeen ohjata suhteellisen kosteuden arvon kasvua lisäämällä tuntuvaa lämpöä esijäähdytettyyn ilmaan, josta on poistettu kosteutta. Tämän tuloksen saamiseksi voidaan hyödyntää osaa lauhdutuslämmöstä, joka syntyy jäähdytyspiirin toiminnasta ja joka täytyy johtaa pois joka tapauksessa. Tämä järjestelmä on energiaa säästävä, koska se ei vaadi muuta sähköenergiaa kompressorin jo kuluttaman lisäksi. Tarvittava lämpö saadaan kompressorin vapauttaman kuumakaasun osittaisesta johtamisesta lämmönsiirrinpatteriin, joka on asennettu jäähdytyspatterin jälkeen. Näin lämpö siirtyy käsiteltävään ilmaan. Tämän jälkeen kaasu palautuu pääpiiriin lämmönpoistojärjestelmän kautta (ilma- tai nestelauhdutteinen lauhdutin). Järjestelmässä on kaksiasentoinen säädin uudelleenlämmityspatterin tuottaman lämmön määrälle. Järjestelmä muistuttaa pääkylmäainepiiriä. Siinä käytetään kompressin ulostulopuolelle sijoitettua nelitieventtiiliä. Lämmönsiirto tapahtuu heti höyrystinpatterin jälkeen sijoitetun lämmönsiirtimen kautta. Kun mikroprosessoripohjainen säädinjärjestelmä antaa uudelleenlämmityspyynnön, nelitieventtiili ohjaa kuumakaasun uudelleenlämmityspatterin läpi. Tämä aiheuttaa höyrystinpatterista poistuvan ilman lämpötilan nousun. Tämän jälkeen kylmäkaasu viedään lauhduttimeen ja sitten takaisin höyrystinpatteriin. Normaaleissa toimintaoloissa nelitieventtiili ei päästä kuumakaasua uudelleenlämmityspatteriin, vaan varmistaa, että se päätyy suoraan lauhdutusjärjestelmään. Jos nelitieventtiilissä ilmenee vika, venttiili siirtyy automaattisesti asentoon, jossa uudelleenlämmitysjärjestelmä on kokonaan suljettu pois. KUUMAN KAASUN UUDELLEENLÄMMITYS PERIAATEKAAVIO B Lauhduttimeen A Lauhduttimesta 1) Kompressori 2) Nelitieventtiili 3) Höyrystinpatteri 4) Kuuman kaasun uudelleenlämmityspatteri 5) Paisuntaventtiili 6) Veden ja kosteuden anturi 7) Magneettiventtiili 8) Kuivain ja kaasupuolen suodatin 9) Nestesäiliö 10) Säädin A) Uudelleenlämmitys ei käytössä B) Uudelleenlämmitys käytössä RC GROUP S.p.A. T_NXT_0908_FI 83

84 next R407C VALINNAISET LISÄVARUSTEET KOMPRESSORIN TEHONSÄÄTÖ Tämä valinnainen lisävaruste on saatavana kaikkiin DX- ja DW-suorahöyrystysyksiköihin, myös lämpöpumppuversioihin. Järjestelmä sisältää säätöventtiilin ja magneettiventtiilin, jota mikroprosessorisäädin ohjaa suoraan. Kun kompressorin osittaista kuormitusta tarvitaan, magneettiventtiili avaa piirin ja päästää kuumakaasua suoraan paisuntaventtiilin jälkeiseen osaan, jolloin höyrystinpatterin suoritusteho laskee. Kuumakaasun virtaus voidaan säätää venttiilin avulla. Järjestelmää käytetään jokaisessa yksikön kylmäainepiirissä. Lisävaruste ei ole yhteensopiva kaksoistermostaattiventtiilin kanssa. KOMPRESSORIN TEHONSÄÄTÖ PERIAATEKAAVIO 1) Kompressori 2) Höyrystinpatteri 3) Paisuntaventtiili 4) Säätöventtiili 5) Magneettiventtiili Kaasunpoistolinja Nestelinja 84 RC GROUP S.p.A. T_NXT_0908_FI

85 R407C next VALINNAISET LISÄVARUSTEET LATTIATELINE Yksikön lattiatelinettä ei voi yhdistää yksikön alle asennettuun tuloilmakammioon. Ilmastointilaitteen asentamiseksi oikein lattiatelineen ja yksikön rungon välissä kannattaa käyttää tiivistettä. Lattiatelineitä on saatavana kolmella eri korkeudella. LATTIATELINE KOKO H1 H2 H3 KOKO H4 H5 H6 H7 H8 MALLI H vähimmäiskorkeus mm H enimmäiskorkeus mm KOKO H1 H2 H3 A mm RC GROUP S.p.A. T_NXT_0908_FI 85

86 next R407C VALINNAISET LISÄVARUSTEET ALALEVY Saatavissa OVER-yksiköihin. Tämän lisävarusteen avulla yksikön runko voidaan äänieristää, kun yksikkö on asennettu suoraan tietylle lattialle (asennuslattia, puulattia jne.). Lisävaruste sisältää seuraavat osat: galvanoidusta teräslevystä valmistettu levy erityisestä ääntä vaimentavasta materiaalista tehty äänieristys. Alalevy toimitetaan koottuna yksikön rungon sisälle. Se ei muuta yksikön mittoja. ALALEVY 1) Ilmastointilaite 2) Ilmastointilaitteen runko 3) Alalevy 4) Erityisestä ääntä vaimentavasta materiaalista tehty eristys 86 RC GROUP S.p.A. T_NXT_0908_FI

87 R407C next VALINNAISET LISÄVARUSTEET YKSISUUNTAINEN MOOTTOROITU ILMAPELTI Tämä lisävaruste asennetaan yksikön ilman puhallukseen. Se voidaan yhdistää ilmastointilaitteeseen, tuloilmakammioihin ja lattiatelineeseen. OVER-versiota varten ilmapellin mukana toimitetaan liitäntälaippa ilmanpuhalluskanavaa varten. Asennuksessa kannattaa käyttää tiivistettä ilmapellin ja yksikön, tuloilmakammion tai lattiatelineen välissä. YKSISUUNTAINEN MOOTTOROITU ILMAPELTI Koko H1 H2 H3 H4 H5 H6 H7 H8 H4.K H5.K H6.K H7.K H8.K A mm B mm C mm D mm E mm F mm G mm ) Yksisuuntainen ilmapelti 2) Tiiviste 3) Ilmastointilaite RC GROUP S.p.A. T_NXT_0908_FI 87

88 next R407C VALINNAISET LISÄVARUSTEET UNDER-VERSIO TULOILMAKAMMIO ILMAN PUHALLUKSESSA/SISÄÄNOTOSSA Tuloilmakammioilla on samat tekniset ominaisuudet ja perusmitat kuin yksikön kotelolla. Tuloilmakammio voi sisältää seuraavat osat: - äänenvaimennusosiot - F6-/F7-/F9-tehosuodattimet. Molemmat valinnaiset lisävarusteet eivät voi olla samassa tuloilmakammiossa. next UNDER TULOILMAKAMMIO Koko H1 H2 H3 H4 H5 H6 H7 H8 A mm VAROITUS UNDER-version yksiköissä vesi- ja/tai jäähdytysputket ovat yksikön sisällä. Tuloilmakammiot eivät aina salli putkien jatkamista alaspäin. Erityistapauksissa tarvitaan vakiomallia 200 mm korkeampi tuloilmakammio liitäntöjen pitämiseksi yksikön sisällä. 88 RC GROUP S.p.A. T_NXT_0908_FI

89 R407C next VALINNAISET LISÄVARUSTEET OVER-VERSIO TULOILMAKAMMIO Tuloilmakammioilla on samat tekniset ominaisuudet ja perusmitat kuin yksikön kotelolla. next OVER TULOILMAKAMMIO Tuloilmakammio kanavointia varten, F6/F7/F9-tehoiset suodattimet Tuloilmakammio kanavointia varten, äänenvaimennusosiot Tuloilmakammio, jossa on säleikkö ilman ohjaamiseksi etupuolelta huonetilaan sekä äänenvaimennusosiot Tuloilmakammio, jossa on säleiköt kolmella sivulla ilman ohjaamiseksi suoraan huonetilaan Koko H1 H2 H3 H4 H5 H6 H7 H8 A mm RC GROUP S.p.A. T_NXT_0908_FI 89

90 next R407C VALINNAISET LISÄVARUSTEET SUORAN VAPAAJÄÄHDYTYKSEN TULOILMAKAMMIO Tuloilmakammioilla on samat tekniset ominaisuudet ja perusmitat kuin yksikön kotelolla. Tämän lisävarusteen avulla voidaan toteuttaa vapaajäähdytys suoralla raitisilman sisäänotolla huonetilaan. Ilmapeltejä ohjataan mikroprosessoriohjauksella, joka säätää huonetilaan tulevan raitisilman määrää asetusarvon mukaan. KOMPONENTIT: - Ulkokuori on valmistettu maalatusta alumiiniprofiilikehikosta, jonka nivelkohdissa on vahvistetut PVC-kulmat, ja galvanoiduista teräslevyistä, joiden ulkopinnassa on PVC-kalvo. - Moottoroidut ilmapellit ja suojaverkot huoneilman/raitisilman sisäänotossa. - Liittimet sähkökytkennän tekemiseksi yksikköön. VAROITUS Asennuksessa kannattaa käyttää tiivistettä tuloilmakammion ja yksikön välissä. YLIPAINEPELLIN ASENTAMINEN HUONEILMAN POISTOA VARTEN ON PAKOLLISTA VAPAAJÄÄHDYTYSTILAA KÄYTETTÄESSÄ. next OVER: VAPAAJÄÄHDYTYKSEN TULOILMAKAMMIO next OVER H1/H2/H3 next OVER H4/H5/H6 next OVER H7/H8 Koko H1 H2 H3 H4 H5 H6 H7 H8 A mm B mm C mm D mm E mm F mm G mm ,5 242, Paino kg RC GROUP S.p.A. T_NXT_0908_FI

91 R407C next next UNDER: VAPAAJÄÄHDYTYKSEN TULOILMAKAMMIO next UNDER H1/H2/H3 next UNDER H4/H5/H6 next UNDER H7/H8 Koko H1 H2 H3 H4 H5 H6 H7 H8 A mm B mm C mm D mm E mm F mm G mm ,5 242, H mm Paino kg ESIMERKKI ASENNUKSESTA next UNDER next OVER HUOMAUTUS: Asiakkaan on huolehdittava kanavoinnista. Suosittelemme sateelta suojaavan säleikön asentamista raitisilman sisäänottoon. YLIPAINEPELLIN ASENTAMINEN HUONEILMAN POISTOA VARTEN ON PAKOLLISTA VAPAAJÄÄHDYTYSTILAA KÄYTETTÄESSÄ. RC GROUP S.p.A. T_NXT_0908_FI 91

92 next R407C VALINNAISET LISÄVARUSTEET MP.COM-ETÄOPEROINTIPANEELI Etäoperointipaneeli toimitetaan sarjana. Siihen kuuluu maalattu teräslevykotelo, joka sisältää operointipaneelin ja T- kortin yksikön liitäntää varten. Kotelo on valmis seinäasennusta varten. Etäoperointipaneelin avulla voidaan hallita kaikkia LAN-verkkoon liitettyjä yksiköitä (enintään 10 yksikköä). MP.COM-ETÄOPEROINTIPANEELI 1) LCD-näyttö ja näppäimistö 2) Kuminen läpivienti 16MV 3) T-kortti liitäntää varten 4) Seinäasennuskotelo 92 RC GROUP S.p.A. T_NXT_0908_FI

93 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H1 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H1 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 93

94 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H2 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H2 Kytkentäalue Näkymä alhaalta Tarkistusalue 94 RC GROUP S.p.A. T_NXT_0908_FI

95 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H3 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H3 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 95

96 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H4 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H4 Kytkentäalue Näkymä alhaalta Tarkistusalue 96 RC GROUP S.p.A. T_NXT_0908_FI

97 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H5 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H5 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 97

98 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H6 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H6 Kytkentäalue Näkymä alhaalta Tarkistusalue 98 RC GROUP S.p.A. T_NXT_0908_FI

99 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H7 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H7 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 99

100 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER H8 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER H8 Kytkentäalue Näkymä alhaalta Tarkistusalue 100 RC GROUP S.p.A. T_NXT_0908_FI

101 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H1 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H1 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 101

102 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H2 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H2 Kytkentäalue Näkymä alhaalta Tarkistusalue 102 RC GROUP S.p.A. T_NXT_0908_FI

103 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H3 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H3 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 103

104 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H4 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H4 Kytkentäalue Näkymä alhaalta Tarkistusalue 104 RC GROUP S.p.A. T_NXT_0908_FI

105 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H5 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H5 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 105

106 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H6 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H6 Kytkentäalue Näkymä alhaalta Tarkistusalue 106 RC GROUP S.p.A. T_NXT_0908_FI

107 R407C next LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H7 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H7 Kytkentäalue Näkymä alhaalta Tarkistusalue RC GROUP S.p.A. T_NXT_0908_FI 107

108 next R407C LAITTEIDEN PIIRROKSET Mitat (millimetreinä) next UNDER CW.K/CW.KC H8 Tarkistusalue Näkymä alhaalta Kytkentäalue next OVER CW.K/CW.KC H8 Kytkentäalue Näkymä alhaalta Tarkistusalue 108 RC GROUP S.p.A. T_NXT_0908_FI

109 R407C next TYYPILLISET ASENNUSKAAVIOT SUORAHÖYRYSTYSYKSIKÖITÄ VARTEN next DX VAIN JÄÄHDYTYS 1) Ilmastointilaite 2) Ilmalauhdutteinen etälauhdutin 3) Kaasunpoistolinja 4) Nestelinja 5) Vesilukko. Nousevassa putkessa on oltava vesilukko 5 metrin välein. 6) Ylimääräinen nestesäiliö ilmastointilaitteen ulkopuolella, sisältää ilmaushanan ja varoventtiilin Osan käyttöä suositellaan seuraavissa tapauksissa: a) kylmäainelinja on yli metriä pitkä b) laitetta käytetään alle 0 C:n ulkolämpötilassa; kylmäainelinjan pituudella ei ole merkitystä Asenna nestesäiliö ilmastointilaitteen lähelle. 7) Nestelinjan magneettiventtiili. Kyseessä on ilmastointilaitteen valinnainen lisävaruste kylmäainejärjestelmiin, joiden kylmäaineputki on yli 10 metriä pitkä. TÄMÄ KAAVIO KOSKEE YKSIKÖN JOKAISTA KYLMÄAINEPIIRIÄ VAROITUS Liitosputkia ja ilmalauhdutinta varten täytyy lisätä kylmäainetäytös. Lisää riittävä määrä kylmäainetta ja voiteluöljyä 10 %:n suhteessa lisättyyn kylmäaineeseen nähden. Voiteluöljyn tyyppi on mainittu kompressorin tunnistekilvessä. RC GROUP S.p.A. T_NXT_0908_FI 109

110 next R407C TYYPILLISET ASENNUSKAAVIOT SUORAHÖYRYSTYSYKSIKÖITÄ VARTEN next DX.P LÄMPÖPUMPPU 1) Ilmastointilaite 2) Ilmalauhdutteinen etälauhdutin 3) Kaasunpoistolinja 4) Nestelinja 5) Vesilukko. Nousevassa putkessa on oltava vesilukko 5 metrin välein. 6) Ylimääräinen nestesäiliö ilmastointilaitteen ulkopuolella, sisältää ilmaushanan ja varoventtiilin Osan käyttöä suositellaan, kun kylmäainepiirin pituus on yli metriä. Asenna nestesäiliö ilmastointilaitteen lähelle. 7) Nestelinjan magneettiventtiili. Kyseessä on ilmastointilaitteen valinnainen lisävaruste kylmäainejärjestelmiin, joiden kylmäaineputki on yli 10 metriä pitkä. 8) Kaksoistermostaattiventtiili. Kyseessä on ilmastointilaitteen valinnainen lisävaruste kylmäainejärjestelmiin, joiden kylmäaineputki on yli 150 metriä pitkä. TÄMÄ KAAVIO KOSKEE YKSIKÖN JOKAISTA KYLMÄAINEPIIRIÄ VAROITUS Liitosputkia ja ilmalauhdutinta varten täytyy lisätä kylmäainetäytös. Lisää riittävä määrä kylmäainetta ja voiteluöljyä 10 %:n suhteessa lisättyyn kylmäaineeseen nähden. Voiteluöljyn tyyppi on mainittu kompressorin tunnistekilvessä. 110 RC GROUP S.p.A. T_NXT_0908_FI

111 R407C next TYYPILLISET ASENNUSKAAVIOT SUORAHÖYRYSTYSYKSIKÖITÄ VARTEN next DX VAIN JÄÄHDYTYS 1) Ilmastointilaite 2) Ilmalauhdutteinen etälauhdutin 3) Kaasunpoistolinja 4) Nestelinja 5) Takaiskuventtiili 6) Ylimääräinen nestesäiliö ilmastointilaitteen ulkopuolella, sisältää ilmaushanan ja varoventtiilin Asenna nestesäiliö ilmastointilaitteen lähelle. 7) Nestelinjan magneettiventtiili. Kyseessä on ilmastointilaitteen valinnainen lisävaruste kylmäainejärjestelmiin, joiden kylmäaineputki on yli 10 metriä pitkä. TÄMÄ KAAVIO KOSKEE YKSIKÖN JOKAISTA KYLMÄAINEPIIRIÄ VAROITUS Liitosputkia ja ilmalauhdutinta varten täytyy lisätä kylmäainetäytös. Lisää riittävä määrä kylmäainetta ja voiteluöljyä 10 %:n suhteessa lisättyyn kylmäaineeseen nähden. Voiteluöljyn tyyppi on mainittu kompressorin tunnistekilvessä. RC GROUP S.p.A. T_NXT_0908_FI 111

112 next R407C TYYPILLISET ASENNUSKAAVIOT SUORAHÖYRYSTYSYKSIKÖITÄ VARTEN next DX.P LÄMPÖPUMPPU 1) Ilmastointilaite 2) Ilmalauhdutteinen etälauhdutin 3) Kaasunpoistolinja 4) Nestelinja 5) Vesilukko. Nousevassa putkessa on oltava vesilukko 5 metrin välein. 6) Ylimääräinen nestesäiliö ilmastointilaitteen ulkopuolella, sisältää ilmaushanan ja varoventtiilin Asenna nestesäiliö ilmastointilaitteen lähelle. 7) Nestelinjan magneettiventtiili. Kyseessä on ilmastointilaitteen valinnainen lisävaruste kylmäainejärjestelmiin, joiden kylmäaineputki on yli 10 metriä pitkä. 8) Kaksoistermostaattiventtiili. Kyseessä on ilmastointilaitteen valinnainen lisävaruste kylmäainejärjestelmiin, joiden kylmäaineputki on yli 150 metriä pitkä. TÄMÄ KAAVIO KOSKEE YKSIKÖN JOKAISTA KYLMÄAINEPIIRIÄ VAROITUS Liitosputkia ja ilmalauhdutinta varten täytyy lisätä kylmäainetäytös. Lisää riittävä määrä kylmäainetta ja voiteluöljyä 10 %:n suhteessa lisättyyn kylmäaineeseen nähden. Voiteluöljyn tyyppi on mainittu kompressorin tunnistekilvessä. 112 RC GROUP S.p.A. T_NXT_0908_FI
