1 TERÄKSISET LIITOSELIMET PUURAKENTEISSA ESITTELYKANSIO

2 Sisällys Alkusanat 1. Teräksiset vaarnamoduulit 1.1 Bertsche BS 1.2 In-Duo Anker 2. Vaarnatappisovellukset 2.1 SFS intec WS-T 3. Ripustusliitokset 3.1 Simpson JANE-TU 3.2 Simpson BMF palkkikannatin 3.3 Simpson BMF ALU palkkikannatin 3.4 Simpson JANEBO 3.5 Simpson ET 3.6 Simpson ATF 3.7 Simpson EL 3.8 Knapp Gigant 3.9 Merk NHT 3.10 Pitzl HVP 3.11 Bierbach Bilo 4. Ruuvitekniikat 4.1 SFS intec WT 5. Muut 5.1 Bertsche VA SFS intec VB 5.3 Knapp Walco

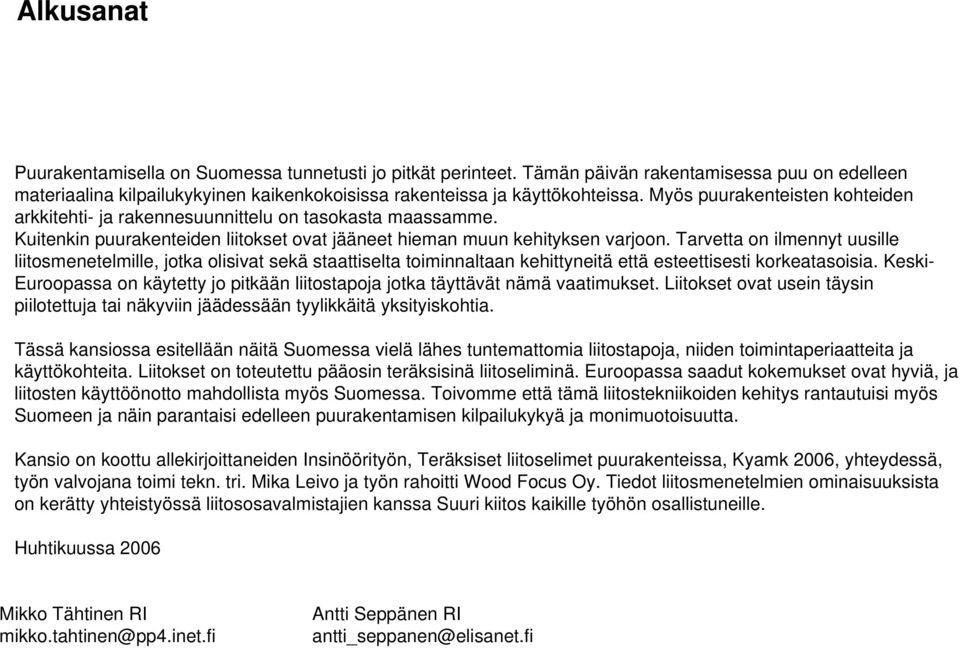

3 Alkusanat Puurakentamisella on Suomessa tunnetusti jo pitkät perinteet. Tämän päivän rakentamisessa puu on edelleen materiaalina kilpailukykyinen kaikenkokoisissa rakenteissa ja käyttökohteissa. Myös puurakenteisten kohteiden arkkitehti- ja rakennesuunnittelu on tasokasta maassamme. Kuitenkin puurakenteiden liitokset ovat jääneet hieman muun kehityksen varjoon. Tarvetta on ilmennyt uusille liitosmenetelmille, jotka olisivat sekä staattiselta toiminnaltaan kehittyneitä että esteettisesti korkeatasoisia. Keski- Euroopassa on käytetty jo pitkään liitostapoja jotka täyttävät nämä vaatimukset. Liitokset ovat usein täysin piilotettuja tai näkyviin jäädessään tyylikkäitä yksityiskohtia. Tässä kansiossa esitellään näitä Suomessa vielä lähes tuntemattomia liitostapoja, niiden toimintaperiaatteita ja käyttökohteita. Liitokset on toteutettu pääosin teräksisinä liitoseliminä. Euroopassa saadut kokemukset ovat hyviä, ja liitosten käyttöönotto mahdollista myös Suomessa. Toivomme että tämä liitostekniikoiden kehitys rantautuisi myös Suomeen ja näin parantaisi edelleen puurakentamisen kilpailukykyä ja monimuotoisuutta. Kansio on koottu allekirjoittaneiden Insinöörityön, Teräksiset liitoselimet puurakenteissa, Kyamk 2006, yhteydessä, työn valvojana toimi tekn. tri. Mika Leivo ja työn rahoitti Wood Focus Oy. Tiedot liitosmenetelmien ominaisuuksista on kerätty yhteistyössä liitososavalmistajien kanssa Suuri kiitos kaikille työhön osallistuneille. Huhtikuussa 2006 Mikko Tähtinen RI Antti Seppänen RI

4 BS- VAARNAMODUULI

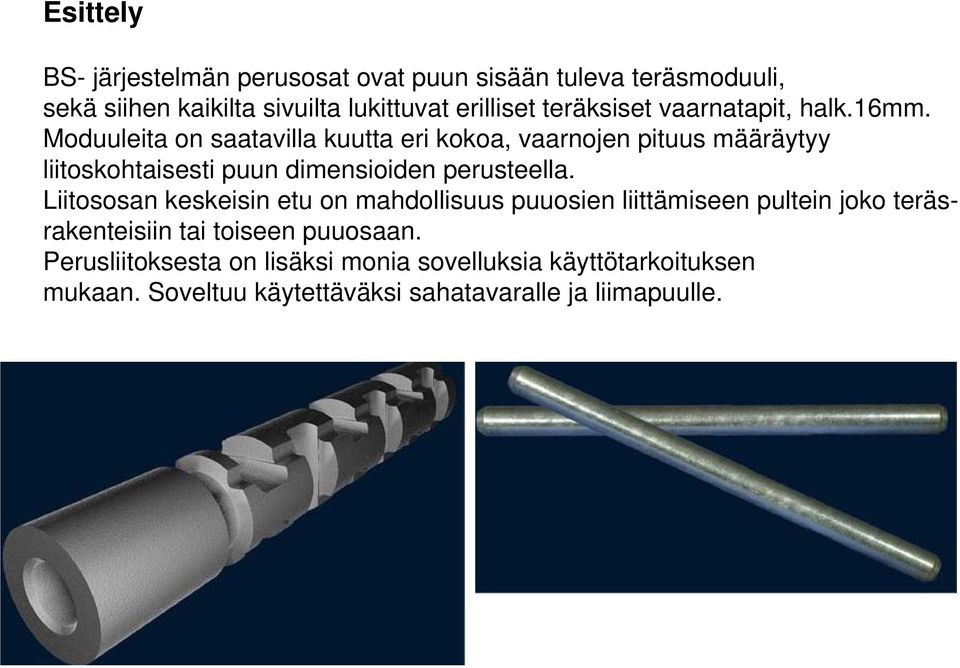

5 Esittely BS- järjestelmän perusosat ovat puun sisään tuleva teräsmoduuli, sekä siihen kaikilta sivuilta lukittuvat erilliset teräksiset vaarnatapit, halk.16mm. Moduuleita on saatavilla kuutta eri kokoa, vaarnojen pituus määräytyy liitoskohtaisesti puun dimensioiden perusteella. Liitososan keskeisin etu on mahdollisuus puuosien liittämiseen pultein joko teräsrakenteisiin tai toiseen puuosaan. Perusliitoksesta on lisäksi monia sovelluksia käyttötarkoituksen mukaan. Soveltuu käytettäväksi sahatavaralle ja liimapuulle.

6 Käyttökohteita: Yleisimpiä käyttökohteita ovat: -Puuprofiilien jatkokset -Jäykät kehänurkat puurakenteissa ja puu/ teräsrakenteissa -Harjaliitokset -Pilari- palkki liitokset -Liitokset perustuksiin -Kolmiulotteiset pallosolmuliitokset -Kaksiulotteiset rengassolmut -Suurten ristikkorakenteiden solmuliitokset

7 Asennustyön päävaiheet: 1. & 2. Palkkiin merkitään ja porataan vaarnojen ja juotosvalun vaatimat reiät. 3. Palkin päähän porataan liitosmoduulin vaatima tila.

8 4. Vaarnamoduulin asennus 5. Vaarnatappien asennus 6. Moduulin ja puun väliset raot tiivistetään esim. kuumaliimalla

9 7. Liitos valetaan tunkeutuvalla BS- juotosmassalla täyteen. 8. Juotoksen annetaan kuivua, liitos on valmis kuormitettavaksi rakenteen omalla painolla aik. 12h kuluttua, ja täydellä kuormituksella aik. 48h kuluttua.

10 Yhteystiedot: Valmistaja: Bertsche System GmbH Tafertsbergbergstrasse Prackenbach Tel (0) 9942/ Fax: 0049 (0) 9942/ info@bertsche-system.de

11 IN-DUO ANKER VAARNAMODUULIT

12 Esittely In-Duo Anker on teräksinen vaarnamoduuli, jossa liitoselimen voimia siirtävät vaarnat ovat kiinteästi samaa kappaletta. Vaarnat asettuvat puuhun esiporattuihin reikiin, ankkurityypistä riippuen vaarnat ovat yhdellä tai kahdella vastakkaisella sivulla. Liitososan sisäosan ollessa kierteytetty, tapahtuu liitettävien rakenteiden kiinnitys pultein. Liitososien ollessa valmiiksi asennetut jo tehtaalla, jää työmaalla tehtäväksi vain pulttien kiinnitys. Liitostapa helpottaa eri materiaalien käyttöä runkorakenteissa, esim. kehärakenne teräspilarein ja puupalkein. Ankkuria on saatavilla 7 eri tyyppiä eri mittaisina.

13 Käyttökohteita: -Puuprofiilien jatkokset -Kehänurkkien liitokset -Harjaliitokset -Pilari- palkki liitokset -Liitokset perustuksiin -Kolmiulotteiset solmuliitokset -Kaksiulotteiset solmuliitokset -Suurten ristikkorakenteiden solmuliitokset -Vedetyt sauvat, esim. tuulijäykisteet

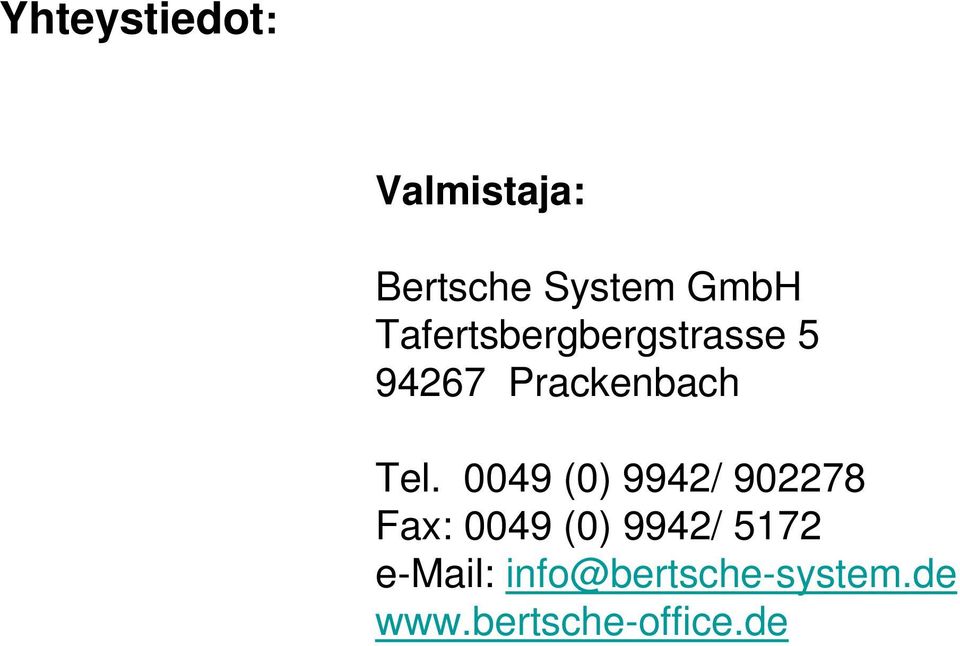

14 Yhteystiedot: Valmistaja: Bertsche System GmbH Tafertsbergbergstrasse Prackenbach Tel (0) 9942/ Fax: 0049 (0) 9942/ info@bertsche-system.de

15 SFS INTEC WS- T VAARNARUUVI

16 Esittely Itseporautuva vaarnaruuvi monileikkeisiin tappivaarnaliitoksiin yhdessä teräslevyjen kanssa. Halkaisijat 5 ja 7mm, pituudet mm. Materiaali karkaistu hiiliteräs, mat.vahvuus Ø5mm: 800N/mm², Ø7mm: 550N/mm² Soveltuu käytettäväksi sahatavaralla, kertopuulla ja liimapuulla. Valmistajalta saatavilla mitoituksen avuksi liitostaulukoita ja Suomen RakMK:n mukainen liitosmitoitusohjelma.

17 Asennusvaiheet: 1. Teräslevyjen asennus palkkiin 2. Tarkka sovitus paikalleen ja kiinnitys 3. Vaarnaruuvien asennus

18 Käyttökohteita: KEHÄNIVEL NIVELELLINEN LIITOS PILARI PALKKI LIITOS JÄYKKÄ LIITOS PERUSTUKSIIN RISTIKKOSOLMUT JATKOSLIITOKSET

19 Tarvittavat välineet: Puoliautomaattinen CF WS/P tai manuaalinen CF WS/M asennuskone

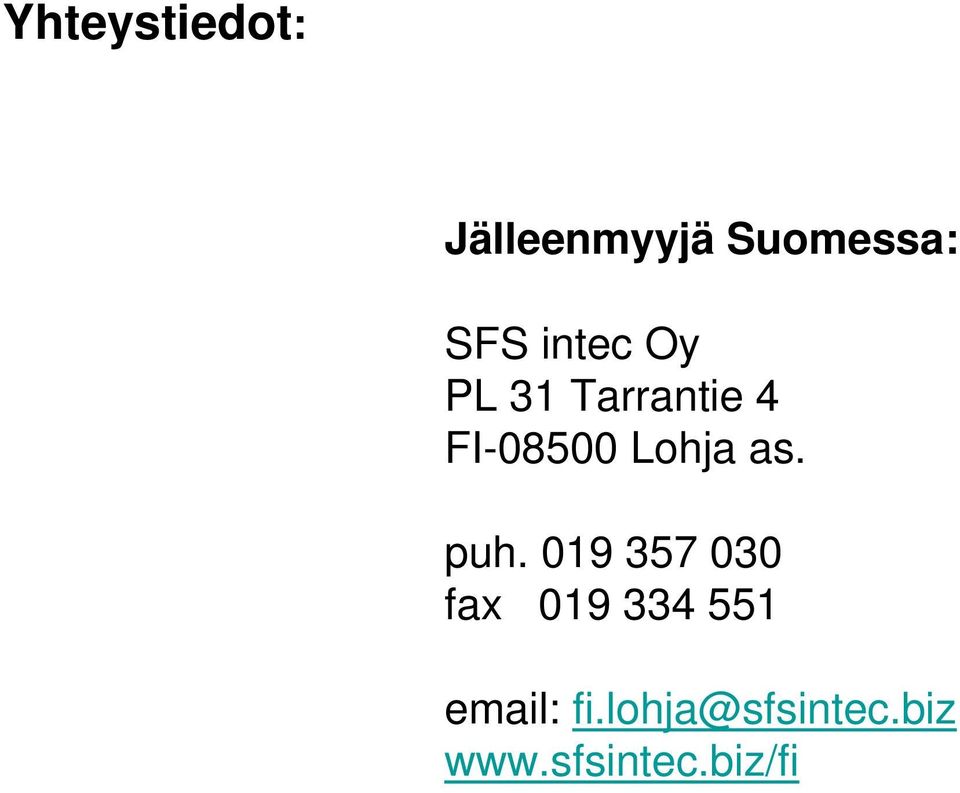

20 Yhteystiedot: Jälleenmyyjä Suomessa: SFS intec Oy PL 31 Tarrantie 4 FI Lohja as. puh fax fi.lohja@sfsintec.biz

21 JANE-TU RIPUSTUSLIITIN

22 Esittely Yksiosainen 3,5 mm:n sinkitystä teräslevystä valmistettu liitososa. Esiporatut reiät vaarnatapeille. Kiinnitys ruuvein, liittyvä rakenne vaarnatapein.

23 Käyttökohteita: Pilari- palkkiliitos Palkkiliitos vertikaalikulmalla Palkkiliitos horisontaalikulmalla Palkkiliitos

24 Asennusvaiheet: 1. Palkin päähän tehdään käytettävän liitintyypin vaatima loveus. 2. Haluttaessa piiloliitos, jyrsitään palkkiin liittimen vaatima upotus. 3. Lovettuun palkkiin porataan reiät vaarnatapeille. Saatavilla on myös työtä helpottava poraus sapluuna.

25 4. Liitinosa kiinnitetään 5,0 x 50 ruuvein kappaleeseen. Palkki nostetaan ensin paikalleen pelkän ylimmän vaarnatapin varaan. 5. Liitos kootaan valmiiksi asentamalla loput vaarnatapit paikoilleen. 6. Kuvassa valmis upotettu piiloliitos. Liitos voidaan toteuttaa myös pintaasennuksena, jolloin liitospintaan jää varjosauma.

26 Yhteystiedot: Valmistaja: Simpson Strong-tie A/S Hedegaardsvej 11 DK-8300 ODDER Puh Fax Jälleenmyynti Suomessa: Hyvinvarustetut rautakaupat ja kiinnitysalan erikoisliikkeet Lisätiedot Suomessa: Pauli Paintola Puh Fax (015)

27 SIMPSON BMF- PALKKIKANNATIN

28 Esittely Yksiosainen 6 mm:n teräslevystä valmistettu liitososa. Esiporatut reiät vaarnatapeille. Kiinnitys ruuvein, liittyvä rakenne vaarnatapein.

29 Käyttökohteita: Pilari- palkkiliitokset Palkkien väliset liitokset

30 Asennusvaiheet: 1. Palkin päähän tehdään käytettävän liitintyypin vaatima loveus. 2. Haluttaessa piiloliitos, jyrsitään palkkiin liitososan vaatima upotus. 3. Lovettuun palkkiin porataan reiät vaarnatapeille. Saatavilla on myös työtä helpottava poraus sapluuna.

31 4. Liitinosa kiinnitetään 5,0 x 50 ruuvein kappaleeseen. Palkki nostetaan ensin paikalleen pelkän ylimmän vaarnatapin varaan. 5. Liitos kootaan valmiiksi asentamalla loput vaarnatapit paikoilleen. 6. Kuvassa valmis upotettu piiloliitos. Liitos voidaan toteuttaa myös pintaasennuksena, jolloin liitospintaan jää varjosauma.

32 Yhteystiedot: Valmistaja: Simpson Strong-tie A/S Hedegaardsvej 11 DK-8300 ODDER Puh Fax Jälleenmyynti Suomessa: Hyvinvarustetut rautakaupat ja kiinnitysalan erikoisliikkeet Lisätiedot Suomessa: Pauli Paintola Puh Fax (015)

33 SIMPSON BMF-ALU PALKKIKANNATIN

34 Esittely Yksiosainen 6 mm:n alumiiniprofiilista valmistettu liitososa ilman esiporattuja reikiä vaarnatapeille. Kiinnitys ruuvein, liittyvä rakenne vaarnatapein.

35 Käyttökohteita: Pilari- palkkiliitokset Palkkien väliset liitokset

36 Asennusvaiheet: 1. Palkin päähän tehdään käytettävän liitintyypin vaatima loveus. 2. Haluttaessa piiloliitos, jyrsitään palkkiin liittimen vaatima upotus. 3. Liitinosa kiinnitetään 5,0 x 50 ruuvein kappaleeseen. Palkki nostetaan paikoilleen ja vaarnatapeille porataan reiät niin, että myös alumiini lävistetään.

37 4. Liitos kootaan valmiiksi asentamalla loput vaarnatapit paikoilleen. 5. Kuvassa valmis upotettu piiloliitos. Liitos voidaan toteuttaa myös pintaasennuksena, jolloin liitospintaan jää varjosauma.

38 Yhteystiedot: Valmistaja: Simpson Strong-tie A/S Hedegaardsvej 11 DK-8300 ODDER Puh Fax Jälleenmyynti Suomessa: Hyvinvarustetut rautakaupat ja kiinnitysalan erikoisliikkeet Lisätiedot Suomessa: Pauli Paintola Puh Fax (015)

39 JANEBO LIITINJÄRJESTELMÄ

40 Esittely JANEBO- järjestelmä koostuu jatko- sekä koukkuliittimistä. Liitososat kiinnittyvät liitettäviin rakenneosiin vaarnatapeilla ja ruuveilla.

41 Käyttökohteita: Pilari-palkkiliitokset Palkkiliitokset Rankorakenteet

42 Asennusvaiheet pilariliitoksessa: 1. Pilariin tehdään liitososien vaatimat loveukset. 2. Liitoselimet asennetaan loviin.

43 3. Liitososan vastakappale ankkuroidaan palkkiin vaarnatapeilla. Vaarnojen reikien poraamiseen on erikseen saatavilla säädettävä poraussapluuna. 4. Palkki nostetaan paikalleen ja liitososat sovitetaan toisiinsa. Liitos on valmis

44 Liitostyypit: Pilariliitos Palkkiliitos

45 SIMPSON ET-RIPUSTUSLIITIN

46 Esittely: Kahdesta toisiinsa lukittuvasta liitososasta koostuva ripustusliitin. Valmistettu 10mm alumiinilevystä. Kiinnitetään ruuvein molempiin liitettäviin rakenneosiin.

47 Käyttökohteita: Kantavat palkit Palkkiliitos horisontaalikulmalla Pilari-palkki Palkkiliitos vertikaalikulmalla

48 Asennusvaiheet: 1. Haluttaessa piiloliitos, jyrsitään toiseen kappaleeseen tarvittava upotus. Apuna voidaan käyttää säädettävää jyrsintä ja erikseen saatavaa asennus sapluunaa 2. Liittimen T-kappale kiinnitetään 5,0 x 40 ruuveilla. Ruuvit porataan kohtisuoraan liittimeen nähden.

49 3. Vastinosa kiinnitetään 5,0 x 80 ruuveilla. Liittimessä on paikat myös kahdelle kohtisuoraan porattavalle ruuville, tämä helpottaa liitinosan kiinnitystä. Muut ruuvit porataan 45º kulmaan. Apuna kiinnityksessä voidaan käyttää säädettävää asennus sapluunaa.

50 Käytettävät liitostyypit: Pinta-asennus, jolloin liitokseen jää 10mm varjosauma. Upotettu piiloliitos.

51 Yhteystiedot: Valmistaja: Simpson Strong-tie A/S Hedegaardsvej 11 DK-8300 ODDER Puh Fax Jälleenmyynti Suomessa: Hyvinvarustetut rautakaupat ja kiinnitysalan erikoisliikkeet Lisätiedot Suomessa: Pauli Paintola Puh Fax (015)

52 SIMPSON ATF- RIPUSTUSLIITIN

53 Esittely: Kaksiosainen, 5mm:n sinkitystä teräksestä valmistettu liitoselin. Kiinnitetään ruuvaamalla molempiin kappaleisiin kohtisuoraan 5 x 50 ruuveilla. Liitos kestää myös vetorasitusta.

54 Käyttökohteita: Kantavat palkit Pilari-palkkiliitokset Palkkiliitokset kulmalla

55 Asennusvaiheet: 1. Haluttaessa piiloliitos, jyrsitään toiseen kappaleeseen tarvittava upotus. Apuna voidaan käyttää järjestelmään tarkoitettua säädettävää jyrsintä sapluunaa. 2. Liittimen naaraskappale kiinnitetään 5,0 x 50 ruuveilla kohtisuoraan poraten.

56 3. Liittimen uroskappale kiinnitetään 5,0 x 50 ruuveilla kohtisuoraan poraamalla. Työtä voidaan helpottaa käyttämällä erikseen myytävää säädettävää asennus sapluunaa. 4. Kuvassa valmis upotettu piiloliitos. Liitos voidaan toteuttaa myös pintaasennuksena, jolloin liitospintaan jää varjosauma.

57 Yhteystiedot: Valmistaja: Simpson Strong-tie A/S Hedegaardsvej 11 DK-8300 ODDER Puh Fax Jälleenmyynti Suomessa: Hyvinvarustetut rautakaupat ja kiinnitysalan erikoisliikkeet Lisätiedot Suomessa: Pauli Paintola Puh Fax (015)

58 SIMPSON EL-RIPUSTUSLIITIN

59 Esittely Yksiosainen 10mm alumiiniprofiilista valmistettu ripustusliitin. Kiinnitys ruuveilla molempiin liitososiin.

60 Käyttökohteita: Kantavat palkit Puu-betoni Puurunko-kantavat palkit Puu-teräs

61 Asennusvaiheet: 1. Haluttaessa piiloliitos, jyrsitään toiseen kappaleeseen tarvittava upotus. Apuna voidaan käyttää säädettävää jyrsintä ja asennus sapluunaa 2. Liitin kiinnitetään 5,0 x 70 ruuveilla. Ruuvit porataan 45 º kulmaan.

62 3. Piiloliitoksessa jyrsitään myös toiseen kappaleeseen tarvittava upotus. Apuna voidaan käyttää säädettävää jyrsintä ja asennus sapluunaa. 4. Valmis upotettu piiloliitos Valmis pinta-asennus liitos varjosaumalla

63 Yhteystiedot: Valmistaja: Simpson Strong-tie A/S Hedegaardsvej 11 DK-8300 ODDER Puh Fax Jälleenmyynti Suomessa: Hyvinvarustetut rautakaupat ja kiinnitysalan erikoisliikkeet Lisätiedot Suomessa: Pauli Paintola Puh Fax (015)

64 KNAPP GIGANT- RIPUSTUSLIITIN

65 Esittely Voimia siirtävä ripustusliitos, joka koostuu kahdesta liitettäviin kappaleisiin ruuvein kiinnitettävästä liitososasta. Valmistettu kuumasinkitystä 6mm teräksestä. Käyttämällä Clip Lock -lukitusosaa, liitososat lukittuvat toisiinsa, liitoksen kestäessä kuormitusta myös asennussuuntaa vasten.

66 Käyttökohteita: Pilari- palkki Poikittaiset tuet Kantavat palkit Harjapalkkikattovasat

67 Asennusvaiheet: Haluttaessa piiloliitos tai yhdeltä sivulta auki oleva liitos, jyrsitään toiseen kappaleeseen tarvittava upotus. Molempiin kappaleisiin esiporataan ruuvinreiät, käytettävä erikseen saatavaa poraus- ja asennussapluunaa.

68 Liitososat kiinnitetään ruuvein kappaleisiin, ruuvit syiden pituussuuntaan 10x 120, kohtisuoraan 10x 80mm, ruuvien lujuudet erillisen ohjeen mukaan. Kuvassa 5 näkyy cliplock- lukitusosa Kiinnitettävät kappaleet painetaan toisiinsa jolloin liitososat lukittuvat toisiinsa. Huom! Käytettäessä Cliplock- lukitusta, ei liitosta voida enää tämän jälkeen purkaa.

69 Käytettävät liitosmuodot: 1. Täysin upotettu piiloliitos 2. Yhdeltä sivulta avoin liitos 3. Pinta-asennus, jolloin liitokseen jää varjosauma Liitososan vastakappale voidaan kiinnittää myös muihin materiaaleihin, esim. betoni, teräs, kivi, jolloin on kiinnitettävä huomiota tarvittavaan kiinnitystapaan

70 Valmistajan muita ripustusliittimiä: Knapp Ricon Knapp Duo Knapp Acro

71 Yhteystiedot: Valmistaja: Friedrich Knapp Gmbh Ignaz- Innerhuber- strasse 6 A Amstetten Austria Puh: +43 (0) 74 72/ Fax: +43 (0) 74 72/ austriainfo@knapp.verbinder.com

72 MERK NHT- LIITOSELIN NHT- typ H NHT- typ H Max NHT- typ S

73 Esittely NHT- liittimet ovat sinkitystä teräksestä valmistettuja liitososia, tarkoitettuja piilotettuihin ripustusliitoksiin. NHT- liittimet kiinnitetään mukana tulevilla ruuveilla palkin päähän esiporattuun koloon. Käyttökohteet: Palkkirakenteissa palkin liitokset pilariin sivusta tai palkin liitos toiseen palkkiin

74 Asennusvaiheet: 1. Palkin päähän porataan liittimen tarvitsema tila käyttäen erikoisohjuria ja terää. 2. Liitin ruuvataan palkkiin kiinni.

75 3. Palkki nostetaan paikalleen ja kiinnitetään yläpuolelta pääkannattajaan kahdella ruuvilla. Haluttaessa tasainen liitospinta on pääkannattajaan jyrsittävä NHT: n vaatima tila. 4. Valmis upotettu piiloliitos

76 Yhteystiedot: Valmistaja: Finnforest Merk GmbH Industriestraße Aichach Deutschland Fax merk@finnforest.com

77 PITZL HVP- RIPUSTUSLIITIN

78 Esittely Molempiin liitettäviin kappaleisiin ruuvein kiinnitettävät liitososat, valmistettu anodisoidusta alumiinista. Osat liittyvät toisiinsa lukittumatta asennussuuntaa vasten, mahdollistaen liitoksen purkamiseen.

79 Käyttökohteita: Soveltuu palkkien välisiin liitoksiin, ja palkin ja pilarin liitoksiin. Liitos voidaan toteuttaa joko varjosaumalla tai piiloliitoksena. Palkki voidaan liittää myös kulmassa vaakatasoon nähden.

80 Asennusvaiheet: Osat kiinnitetään SPAX- ruuvein liitettäviin kappaleisiin. Haluttaessa saumaton piiloliitos, on pääkannattajaan jyrsittävä liitososan kokoinen upotus.

81 Yhteystiedot: Valmistaja: Metallbau Pitzl Siemensstraße 20 D Altheim Puh Fax info@pitzl.de

82 BIERBACH BILO- PALKKIKANNATIN

83 Esittely Yksiosainen 2 mm:n teräslevystä valmistettu liitososa. Esiporatut reiät vaarnatapeille. Kiinnitys ruuvein, liittyvä rakenne vaarnatapein.

84 Käyttökohteita: Pilari- palkkiliitokset Palkkien väliset liitokset

85 Asennusvaiheet: 1. Palkin päähän tehdään käytettävän liitintyypin vaatima loveus. 2. Haluttaessa piiloliitos, jyrsitään palkkiin liittimen vaatima upotus. 3. Lovettuun palkkiin porataan reiät vaarnatapeille. Saatavilla on myös työtä helpottava poraus sapluuna.

86 4. Liitinosa kiinnitetään 5,0 x 50 ruuvein kappaleeseen. Palkki nostetaan ensin paikalleen pelkän ylimmän vaarnatapin varaan. 5. Liitos kootaan valmiiksi asentamalla loput vaarnatapit paikoilleen. 6. Kuvassa valmis upotettu piiloliitos. Liitos voidaan toteuttaa myös pintaasennuksena, jolloin liitospintaan jää varjosauma.

87 Yhteystiedot: Valmistaja: Bierbach GmbH& Co. KG Befestigungstechnik Postfach 1250 D Unna Puh / Fax / info@bierbach.de

88 SFS INTEC WT-PUURUUVI Kaksoiskierteytetty ruuvi voimia siirtäviin vinoruuviliitoksiin Asennukseen saatavilla kulmaohjureita ja syvyysrajoittajia Soveltuu kertopuu, sahatavara ja liimapuurakenteille Materiaalina karkaistu hiiliteräs SIS 1370, Durocoat pinnoitettu

89 Käyttökohteita: Kantavien rakenteiden liitokset Rakennuselementtien liitokset Palkkien yhdistäminen ja vahvistukset Kattovasojen ja orsienkiinnitykset Liitoskohtien vahvistukset Julkisivut ja ulkorakenteet

90 Yhteystiedot: Jälleenmyyjä Suomessa: SFS intec Oy PL 31 (Tarrantie 4) FI Lohja as. puh fax

91 BERTSCHE VA-1 TERÄSKONSOLIT

92 Esittely VA-1 konsoli on kehitetty erityisesti puu/ teräsbetoni- liittorakenteisiin välipohjiin. Teräksinen liitososa siirtää rasituksia tb- laatan ja puisten pääkannattajien välillä. Voimat siirtyvät betonilta liitososalle tartuntateräksillä, jotka on taivutettu 60 kulmaan. Palkin ja liitososan välillä liitos toimii loveuksien ja kiinnitysruuvien avulla. Rakenne mahdollistaa erilaisia arkkitehtuurisia ratkaisuja alemman kerroksen sisäkaton suhteen. Muita etuja ovat mahdollisuudet kivirakenteen hyödyntämiseen märkätilojen ja lattialämmityksen suunnittelussa ylempään kerrokseen. Tekniset tiedot: Valmistettu hitsaamalla S 355 teräslevystä Perusosa VA-1, erikoiskokoja valmistetaan tapauskohtaisesti. Vähimmäismäärä 2 moduulia/palkki, kuormituksen mukaan enemmän Ei vaadi erikoistyökaluja asennukseen Liitososa voidaan kiinnittää palkkiin etukäteen Mitoituksen avuksi valmistajalta taulukoita ja mitoitusohjelma (saksankielinen)

93 Keski- Euroopassa käytetty rakennetyyppi: 1. VA-1 teräskonsoli 2. Palkkiin tehdyt koloukset liitososalle, täytetään juotosmassalla asennuksen jälkeen. 3. Tartuntateräkset, Ø 12mm,pituus 1800mm 4. TB- laatta 70mm 5. Aluslaudoitus 20mm 6. Puiset pääkannattajat 7. PE- muovi, 0,25mm 8. Verkkoraudoite Ø16mm, 140x140mm

94 Yhteystiedot: Valmistaja: Bertsche System GmbH Tafertsbergbergstrasse Prackenbach Tel (0) 9942/ Fax: 0049 (0) 9942/ info@bertsche-system.de

95 SFS INTEC VB- TARTUNTARUUVI Voimia siirtävä tartuntaruuvi puun ja betonin liittorakenteisiin Karkaistua hiiliterästä, Ø 7,5mm. Itseporautuva, torx-kanta.

96 Esittely Tarkoitettu puu/betoni liittorakenteisiin, pääasiallisena käyttökohteena välipohjarakenteet. Asennetaan pääkannattajiin kulmassa ristikkäin palkin koko pituudelle. Siirtää voimia tb-laatan ja puisten pääkannattajien välillä. Mitoitukseen saatavilla valmistajalta valmiiksilaskettuja esimerkkirakenteita ja mitoitusohjelma.

97 Yhteystiedot: Jälleenmyyjä Suomessa: SFS intec Oy PL 31 (Tarrantie 4) FI Lohja as. puh fax

98 KNAPP WALCO- SEINÄELEMENTTILIITIN

99 Esittely Knapp Walco on ripustusliitin- tyyppinen voimia siirtävä liitoselin, tarkoitettu seinäelementtien pystysaumojen liitoksiin. Soveltuu sekä kantaville että ei-kantaville seinille. Liitososat voidaan kiinnittää täysin asennusvalmiiksi jo tehtaalla, jolloin työmaalla tehtäväksi jää vain elementtien nosto paikalleen ja liitososien sovittaminen toisiinsa. Mitoitukseen on valmistajalta saatavissa kuormitustaulukoita.
