Kalusteiden asennusja hoito-ohjeet

Koko: px
Aloita esitys sivulta:

Download "Kalusteiden asennusja hoito-ohjeet"

Transkriptio

1 Kalusteiden asennusja hoito-ohjeet Varastointi Mikäli kalusteita joudutaan varastoimaan, on varastointiolosuhteiden vastattava käyttöolosuhteissa vallitsevaa lämpötilaa ja kosteutta. Suhteellinen kosteus saa olla enintään 60 %. On ehdottomasti vältettävä tiloja, joissa on tehty betonivalutöitä viimeisen kahdeksan viikon aikana. Valmistaja ei korvaa kosteasta varastointipaikasta aiheutuvia vaurioita. Älä varastoi komeroiden ovia, pitkiä irtosivuja tai sokkelin peitelevyjä pystyasennossa seinää vasten, vaan vaakatasossa tasaisella alustalla. Näin vältät mahdollisen käyristymisen. Tuotteiden tunnistaminen Jokaisen kaapin taustassa on esinelappu, jonka tiedot vastaavat tilausvahvistuksen tietoja. Tuotekoodi Ovimalli Rivinumero Kätisyys Toimenpiteet ennen asennusta -Lue asennusohjeet ennen asennuksen aloittamista. Näin vältyt virheiltä ja turhalta työltä. -Hanki tarvittavat työkalut, tarvikkeet ja ruuvit. -Seinien tulee olla pystysuorassa. -Nurkkien tulee olla suorassa kulmassa, varsinkin jos käytetään kulmakaappeja. -Lattian tulee olla vaakasuora ja lattiapinnan tasainen. -Mikäli lattiassa ja seinissä esiintyy mittapoikkeamia, ne on korjattava ennen asennuksen aloittamista joko tasoitteilla tai isommissa poikkeamissa listojen avulla koolaten. -Seinien maalaus/tapetointi sekä lattialaattojen/parketin asennus on tehtävä ennen kalusteiden asennusta. Valmis lattia on hyvä suojata esim. pahvilla kalusteasennuksen ajaksi. 1. Copyright Domus Yhtiöt Oy

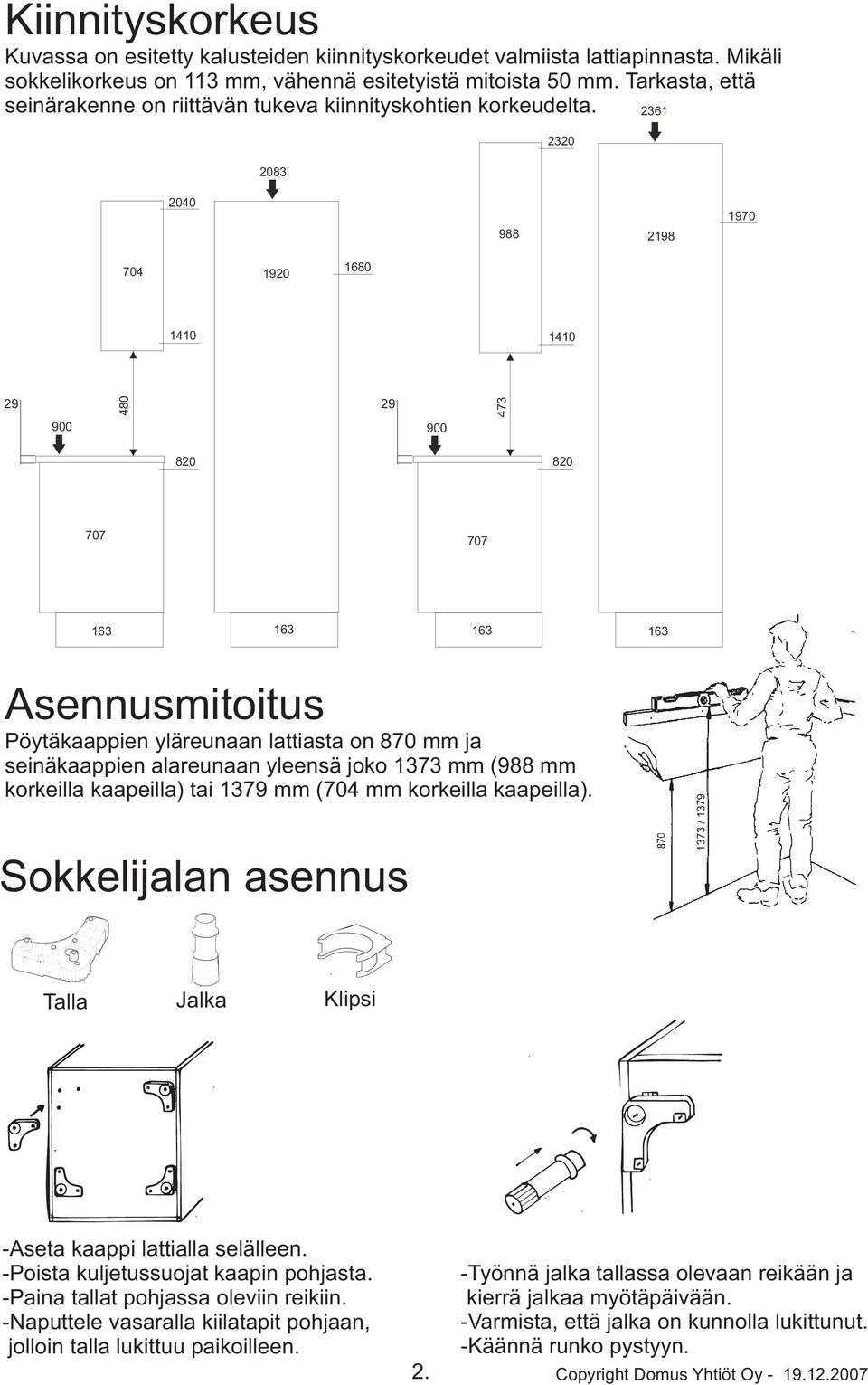

2 Kiinnityskorkeus Kuvassa on esitetty kalusteiden kiinnityskorkeudet valmiista lattiapinnasta. Mikäli sokkelikorkeus on 113 mm, vähennä esitetyistä mitoista 50 mm. Tarkasta, että seinärakenne on riittävän tukeva kiinnityskohtien korkeudelta Asennusmitoitus Pöytäkaappien yläreunaan lattiasta on 870 mm ja seinäkaappien alareunaan yleensä joko 1373 mm (988 mm korkeilla kaapeilla) tai 1379 mm (704 mm korkeilla kaapeilla). Sokkelijalan asennus 1373 / 1379 Talla Jalka Klipsi -Aseta kaappi lattialla selälleen. -Poista kuljetussuojat kaapin pohjasta. -Paina tallat pohjassa oleviin reikiin. -Naputtele vasaralla kiilatapit pohjaan, jolloin talla lukittuu paikoilleen. 2. -Työnnä jalka tallassa olevaan reikään ja kierrä jalkaa myötäpäivään. -Varmista, että jalka on kunnolla lukittunut. -Käännä runko pystyyn. Copyright Domus Yhtiöt Oy

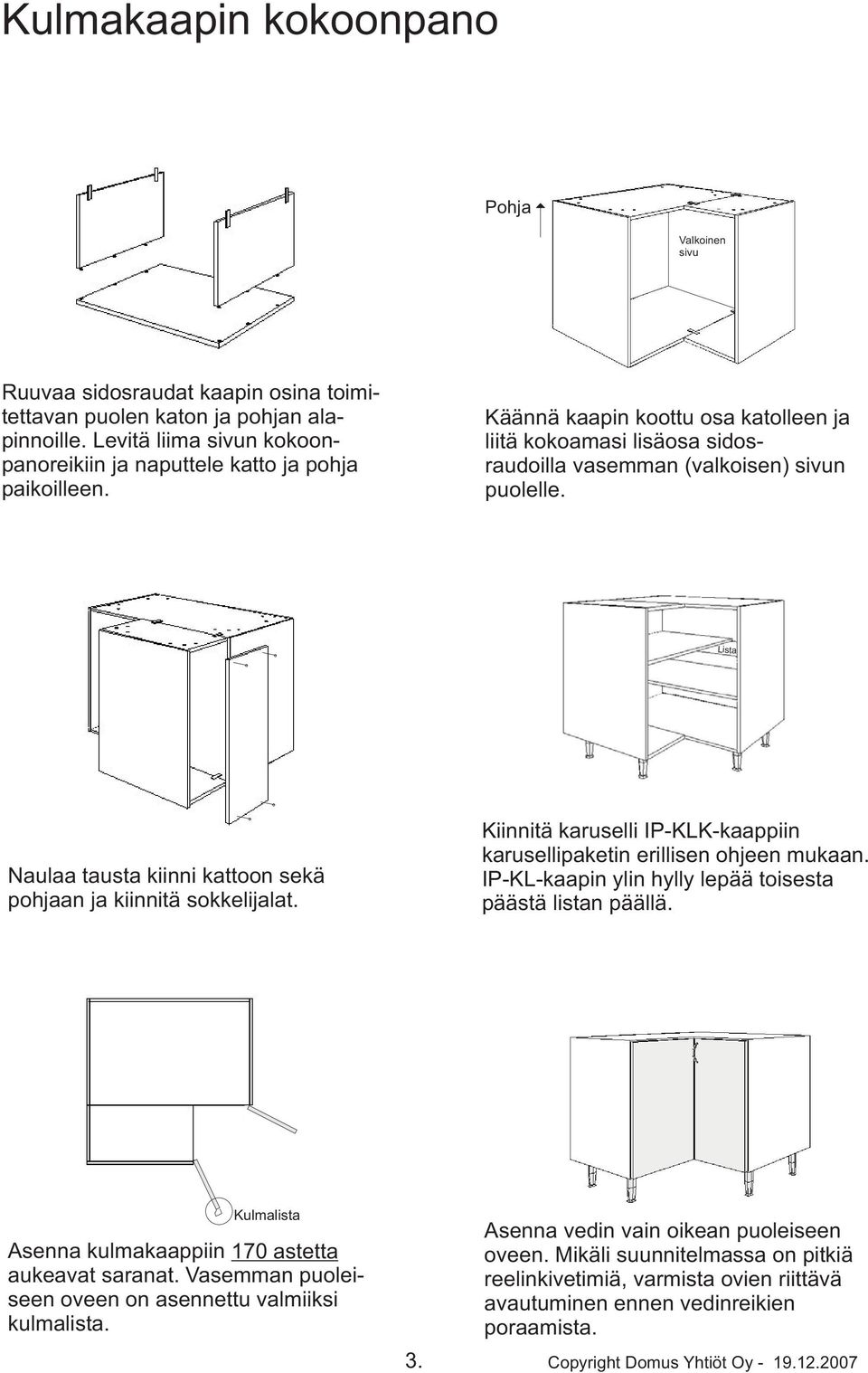

3 Kulmakaapin kokoonpano Pohja Valkoinen sivu Ruuvaa sidosraudat kaapin osina toimitettavan puolen katon ja pohjan alapinnoille. Levitä liima sivun kokoonpanoreikiin ja naputtele katto ja pohja paikoilleen. Käännä kaapin koottu osa katolleen ja liitä kokoamasi lisäosa sidosraudoilla vasemman (valkoisen) sivun puolelle. Lista Naulaa tausta kiinni kattoon sekä pohjaan ja kiinnitä sokkelijalat. Kiinnitä karuselli IP-KLK-kaappiin karusellipaketin erillisen ohjeen mukaan. IP-KL-kaapin ylin hylly lepää toisesta päästä listan päällä. Kulmalista Asenna kulmakaappiin 170 astetta aukeavat saranat. Vasemman puoleiseen oveen on asennettu valmiiksi kulmalista. Asenna vedin vain oikean puoleiseen oveen. Mikäli suunnitelmassa on pitkiä reelinkivetimiä, varmista ovien riittävä avautuminen ennen vedinreikien poraamista. 3. Copyright Domus Yhtiöt Oy

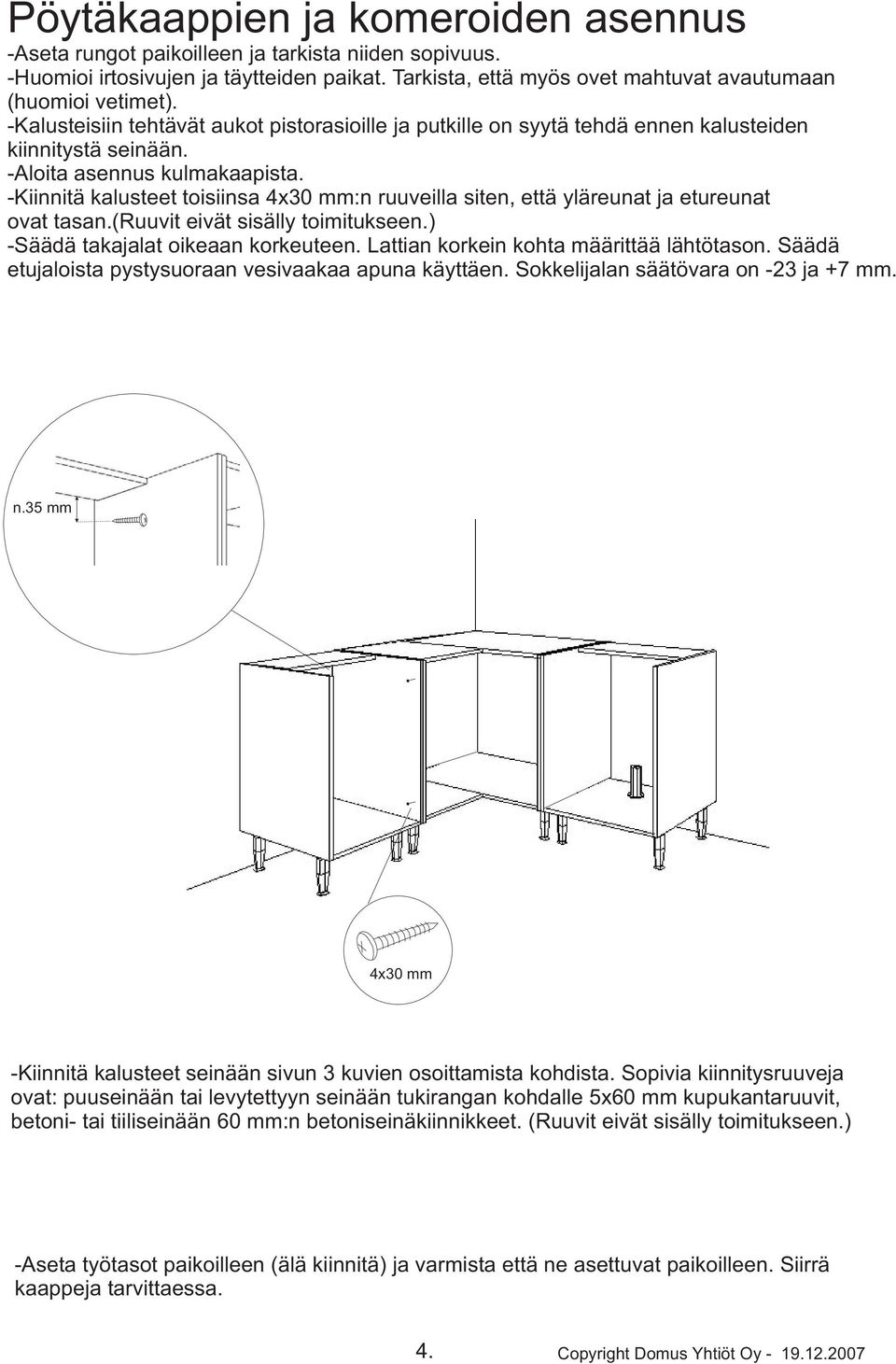

4 Pöytäkaappien ja komeroiden asennus -Aseta rungot paikoilleen ja tarkista niiden sopivuus. -Huomioi irtosivujen ja täytteiden paikat. Tarkista, että myös ovet mahtuvat avautumaan (huomioi vetimet). -Kalusteisiin tehtävät aukot pistorasioille ja putkille on syytä tehdä ennen kalusteiden kiinnitystä seinään. -Aloita asennus kulmakaapista. -Kiinnitä kalusteet toisiinsa 4x30 mm:n ruuveilla siten, että yläreunat ja etureunat ovat tasan. (Ruuvit eivät sisälly toimitukseen.) -Säädä takajalat oikeaan korkeuteen. Lattian korkein kohta määrittää lähtötason. Säädä etujaloista pystysuoraan vesivaakaa apuna käyttäen. Sokkelijalan säätövara on -23 ja +7 mm. n.35 mm 4x30 mm -Kiinnitä kalusteet seinään sivun 3 kuvien osoittamista kohdista. Sopivia kiinnitysruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. (Ruuvit eivät sisälly toimitukseen.) -Aseta työtasot paikoilleen (älä kiinnitä) ja varmista että ne asettuvat paikoilleen. Siirrä kaappeja tarvittaessa. 4. Copyright Domus Yhtiöt Oy

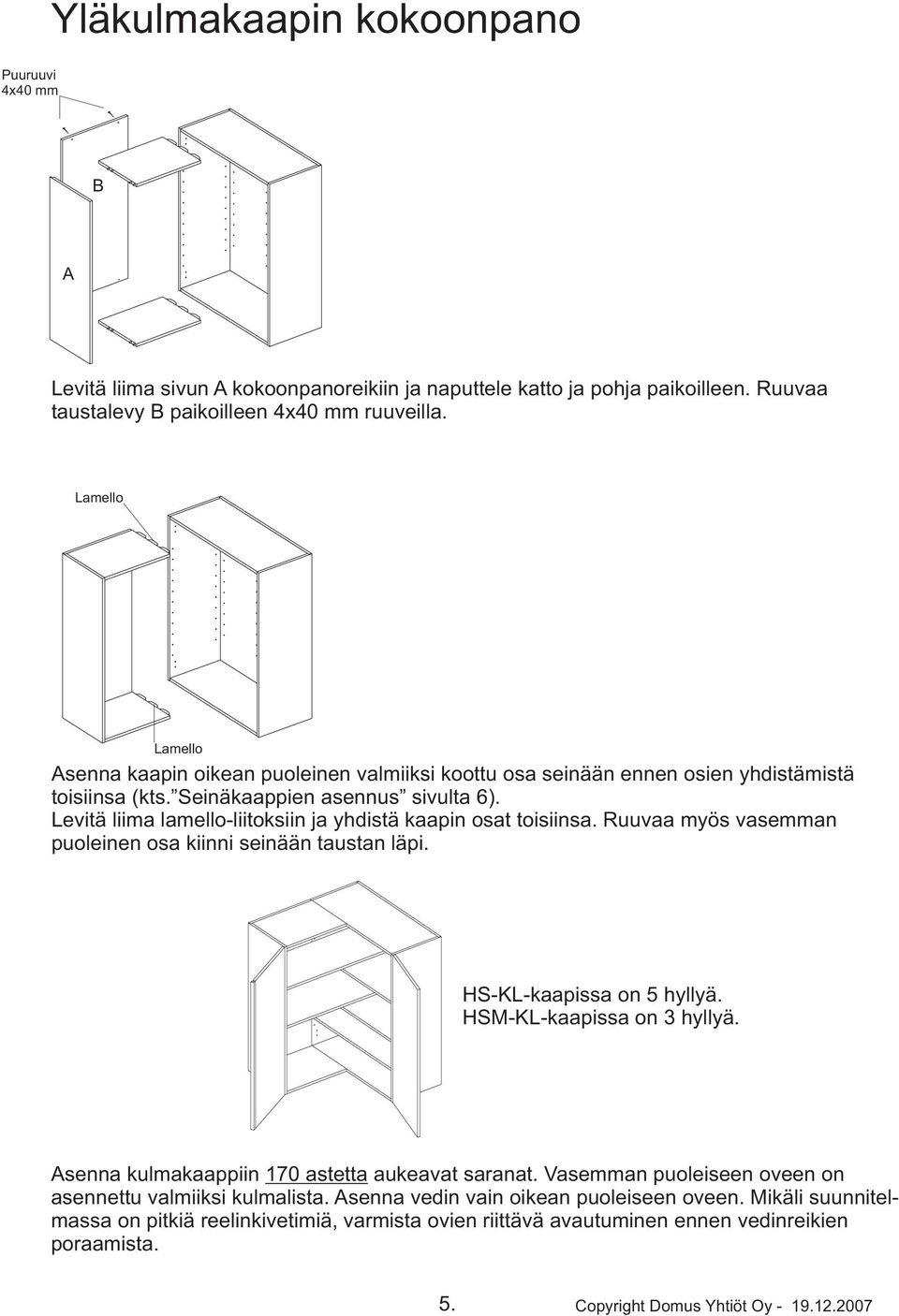

5 Puuruuvi 4x40 mm Yläkulmakaapin kokoonpano B A Levitä liima sivun A kokoonpanoreikiin ja naputtele katto ja pohja paikoilleen. Ruuvaa taustalevy B paikoilleen 4x40 mm ruuveilla. Lamello Lamello Asenna kaapin oikean puoleinen valmiiksi koottu osa seinään ennen osien yhdistämistä toisiinsa (kts. Seinäkaappien asennus sivulta 6). Levitä liima lamello-liitoksiin ja yhdistä kaapin osat toisiinsa. Ruuvaa myös vasemman puoleinen osa kiinni seinään taustan läpi. HS-KL-kaapissa on 5 hyllyä. HSM-KL-kaapissa on 3 hyllyä. Asenna kulmakaappiin 170 astetta aukeavat saranat. Vasemman puoleiseen oveen on asennettu valmiiksi kulmalista. Asenna vedin vain oikean puoleiseen oveen. Mikäli suunnitelmassa on pitkiä reelinkivetimiä, varmista ovien riittävä avautuminen ennen vedinreikien poraamista. 5. Copyright Domus Yhtiöt Oy

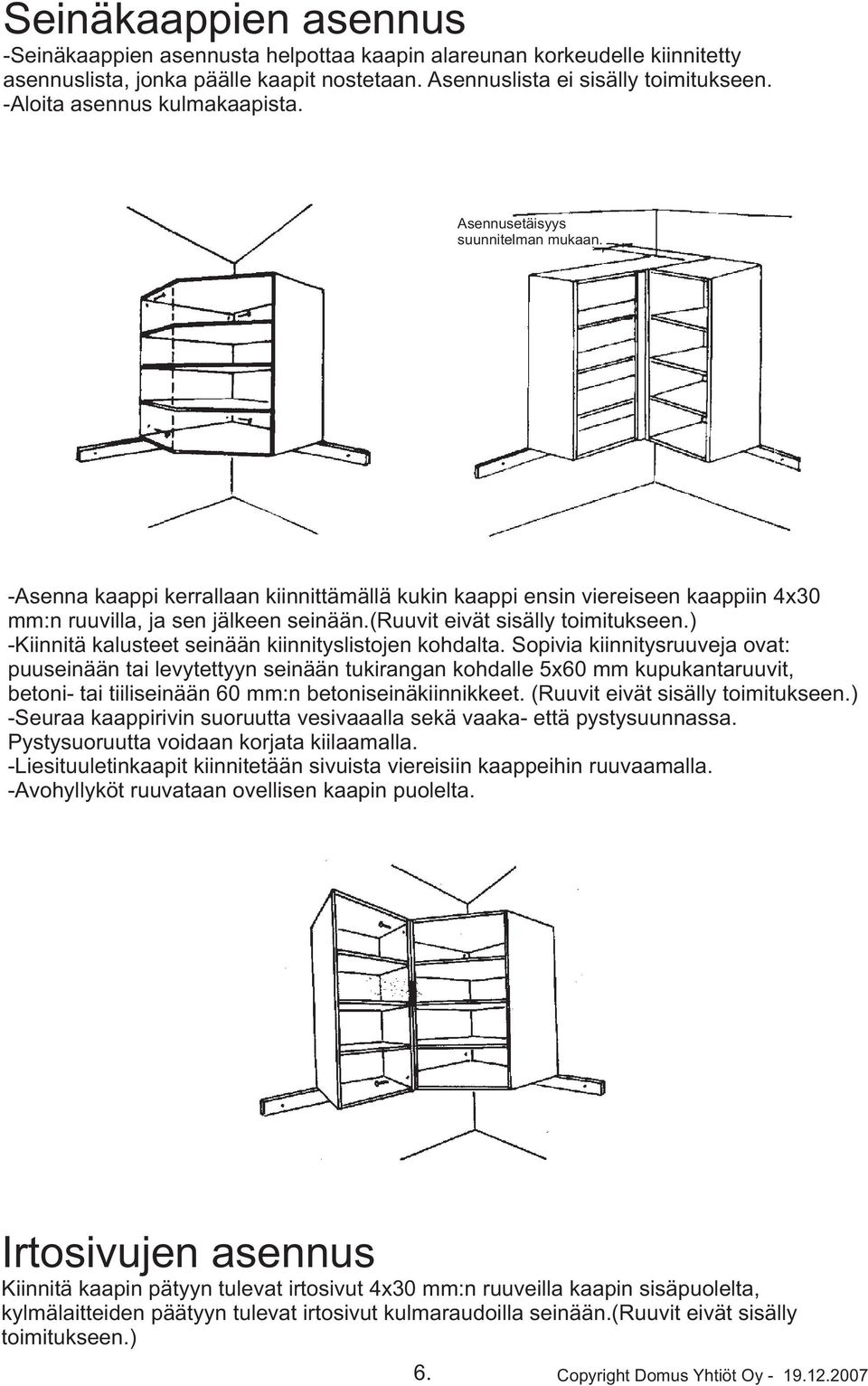

6 Seinäkaappien asennus -Seinäkaappien asennusta helpottaa kaapin alareunan korkeudelle kiinnitetty asennuslista, jonka päälle kaapit nostetaan. Asennuslista ei sisälly toimitukseen. -Aloita asennus kulmakaapista. Asennusetäisyys suunnitelman mukaan. min. -Asenna kaappi kerrallaan kiinnittämällä kukin kaappi ensin viereiseen kaappiin 4x30 mm:n ruuvilla, ja sen jälkeen seinään. (Ruuvit eivät sisälly toimitukseen.) -Kiinnitä kalusteet seinään kiinnityslistojen kohdalta. Sopivia kiinnitysruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. (Ruuvit eivät sisälly toimitukseen.) -Seuraa kaappirivin suoruutta vesivaaalla sekä vaaka- että pystysuunnassa. Pystysuoruutta voidaan korjata kiilaamalla. -Liesituuletinkaapit kiinnitetään sivuista viereisiin kaappeihin ruuvaamalla. -Avohyllyköt ruuvataan ovellisen kaapin puolelta. Irtosivujen asennus Kiinnitä kaapin pätyyn tulevat irtosivut 4x30 mm:n ruuveilla kaapin sisäpuolelta, kylmälaitteiden päätyyn tulevat irtosivut kulmaraudoilla seinään.(ruuvit eivät sisälly toimitukseen.) 6. Copyright Domus Yhtiöt Oy

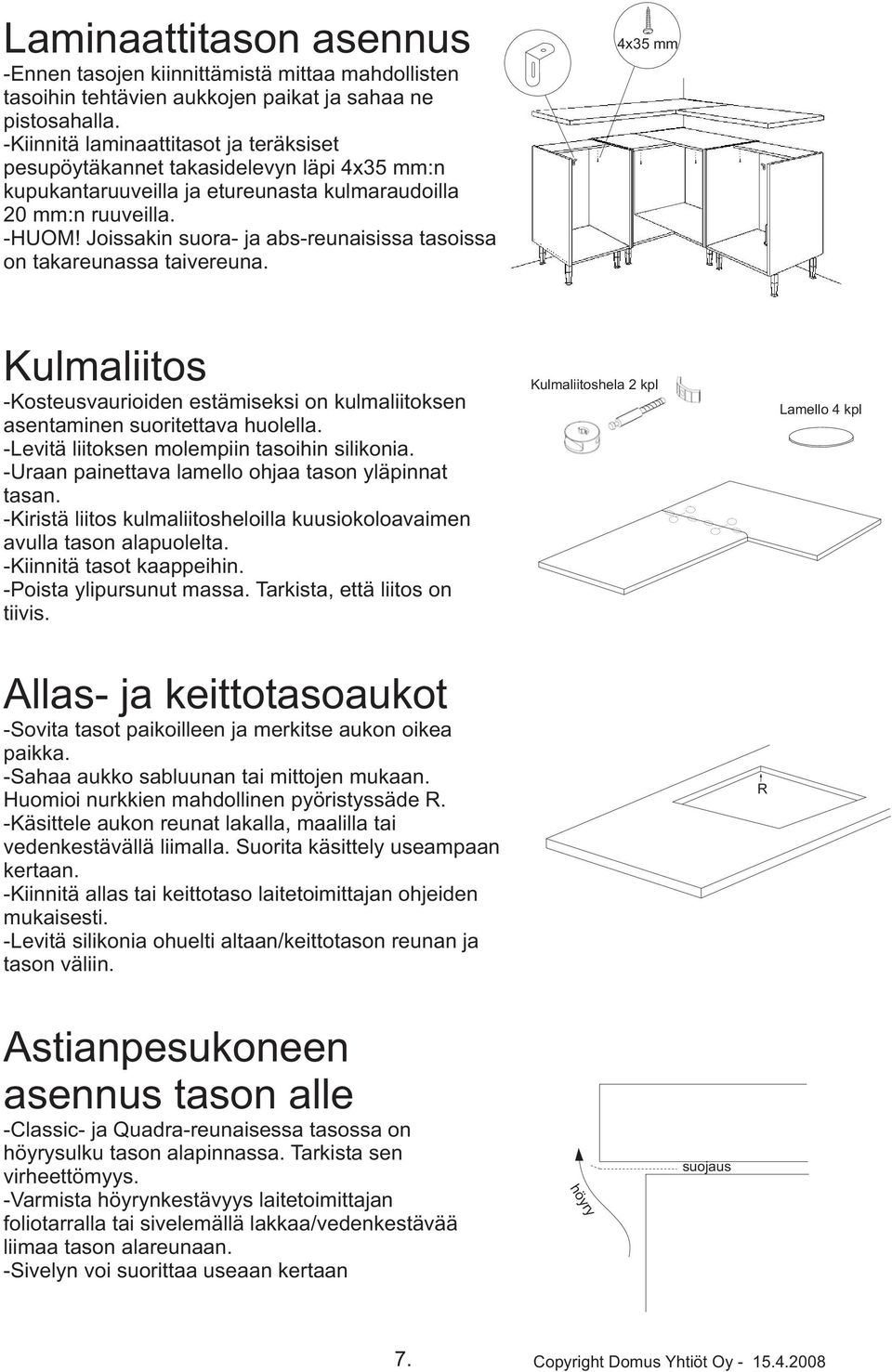

7 Laminaattitason asennus -Ennen tasojen kiinnittämistä mittaa mahdollisten tasoihin tehtävien aukkojen paikat ja sahaa ne pistosahalla. -Kiinnitä laminaattitasot ja teräksiset pesupöytäkannet takasidelevyn läpi 4x35 mm:n kupukantaruuveilla ja etureunasta kulmaraudoilla 20 mm:n ruuveilla. -HUOM! Joissakin suora- ja abs-reunaisissa tasoissa on takareunassa taivereuna. 4x35 mm Kulmaliitos -Kosteusvaurioiden estämiseksi on kulmaliitoksen asentaminen suoritettava huolella. -Levitä liitoksen molempiin tasoihin silikonia. -Uraan painettava lamello ohjaa tason yläpinnat tasan. -Kiristä liitos kulmaliitosheloilla kuusiokoloavaimen avulla tason alapuolelta. -Kiinnitä tasot kaappeihin. -Poista ylipursunut massa. Tarkista, että liitos on tiivis. Kulmaliitoshela 2 kpl Lamello 4 kpl Allas- ja keittotasoaukot -Sovita tasot paikoilleen ja merkitse aukon oikea paikka. -Sahaa aukko sabluunan tai mittojen mukaan. Huomioi nurkkien mahdollinen pyöristyssäde R. -Käsittele aukon reunat lakalla, maalilla tai vedenkestävällä liimalla. Suorita käsittely useampaan kertaan. -Kiinnitä allas tai keittotaso laitetoimittajan ohjeiden mukaisesti. -Levitä silikonia ohuelti altaan/keittotason reunan ja tason väliin. R Astianpesukoneen asennus tason alle -Classic- ja Quadra-reunaisessa tasossa on höyrysulku tason alapinnassa. Tarkista sen virheettömyys. -Varmista höyrynkestävyys laitetoimittajan foliotarralla tai sivelemällä lakkaa/vedenkestävää liimaa tason alareunaan. -Sivelyn voi suorittaa useaan kertaan höyry suojaus 7. Copyright Domus Yhtiöt Oy

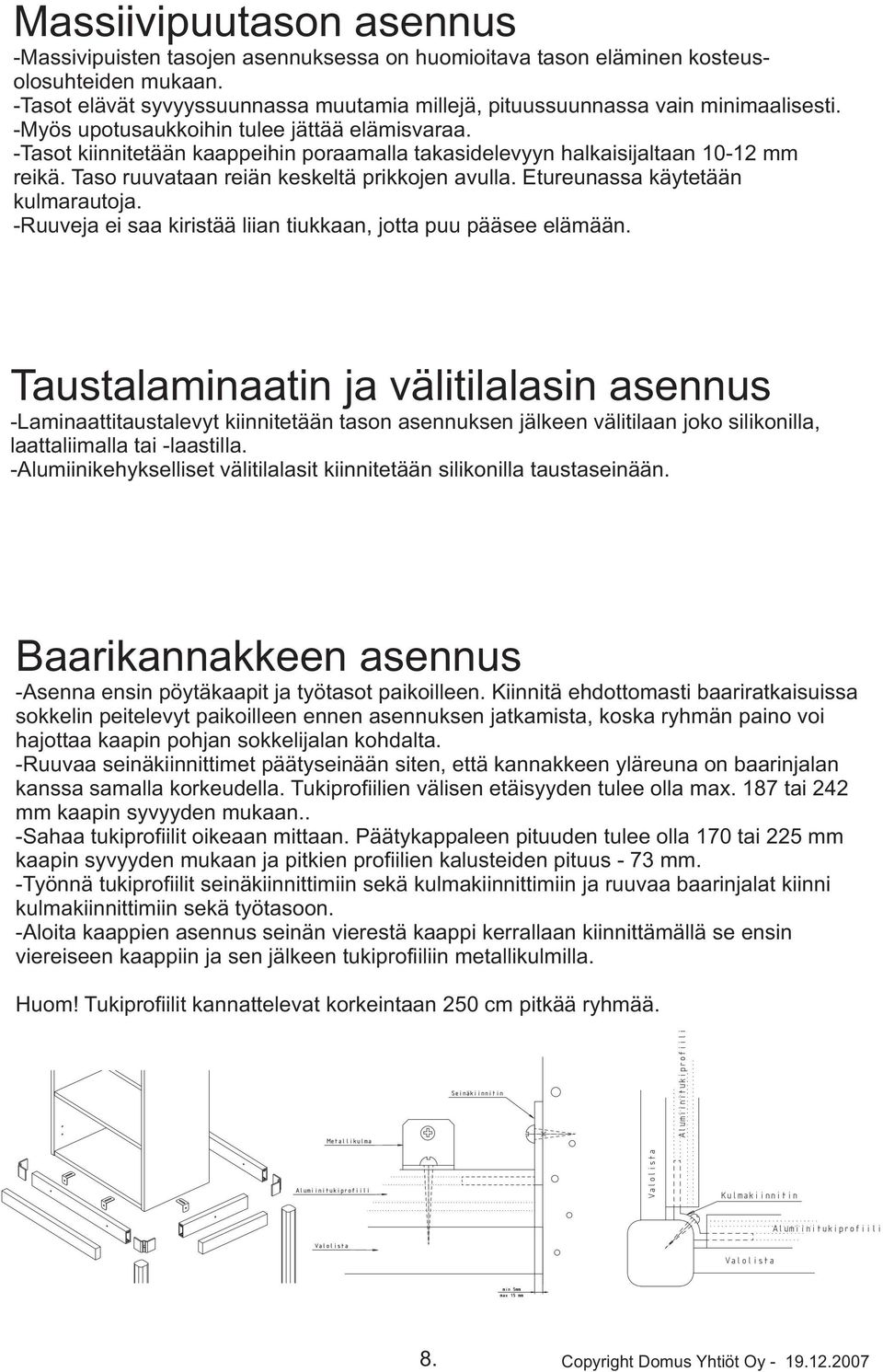

8 Massiivipuutason asennus -Massivipuisten tasojen asennuksessa on huomioitava tason eläminen kosteusolosuhteiden mukaan. -Tasot elävät syvyyssuunnassa muutamia millejä, pituussuunnassa vain minimaalisesti. -Myös upotusaukkoihin tulee jättää elämisvaraa. -Tasot kiinnitetään kaappeihin poraamalla takasidelevyyn halkaisijaltaan mm reikä. Taso ruuvataan reiän keskeltä prikkojen avulla. Etureunassa käytetään kulmarautoja. -Ruuveja ei saa kiristää liian tiukkaan, jotta puu pääsee elämään. Taustalaminaatin ja välitilalasin asennus -Laminaattitaustalevyt kiinnitetään tason asennuksen jälkeen välitilaan joko silikonilla, laattaliimalla tai -laastilla. -Alumiinikehykselliset välitilalasit kiinnitetään silikonilla taustaseinään. Baarikannakkeen asennus -Asenna ensin pöytäkaapit ja työtasot paikoilleen. Kiinnitä ehdottomasti baariratkaisuissa sokkelin peitelevyt paikoilleen ennen asennuksen jatkamista, koska ryhmän paino voi hajottaa kaapin pohjan sokkelijalan kohdalta. -Ruuvaa seinäkiinnittimet päätyseinään siten, että kannakkeen yläreuna on baarinjalan kanssa samalla korkeudella. Tukiprofiilien välisen etäisyyden tulee olla max. 187 tai 242 mm kaapin syvyyden mukaan.. -Sahaa tukiprofiilit oikeaan mittaan. Päätykappaleen pituuden tulee olla 170 tai 225 mm kaapin syvyyden mukaan ja pitkien profiilien kalusteiden pituus - 73 mm. -Työnnä tukiprofiilit seinäkiinnittimiin sekä kulmakiinnittimiin ja ruuvaa baarinjalat kiinni kulmakiinnittimiin sekä työtasoon. -Aloita kaappien asennus seinän vierestä kaappi kerrallaan kiinnittämällä se ensin viereiseen kaappiin ja sen jälkeen tukiprofiiliin metallikulmilla. Huom! Tukiprofiilit kannattelevat korkeintaan 250 cm pitkää ryhmää. 8. Copyright Domus Yhtiöt Oy

9 Ylätäytteen asennus Kaapin ja katon väliseen tilaan voidaan asentaa ylätäyte. Sahaa täyte sopivan kokoiseksi ja kiinnitä ruuvaamalla. Listojen asennus Sahaa valolistat oikeaan pituuteen ja kiinnitä kulmaraudoilla kaapin pohjaan. Kiinnitys tulee aloittaa kulmakaapista ja suositeltava etäisyys rungon etureunasta on noin 10 mm. Kulmien (90, 45 ja 22,5 astetta) sahaus onnistuu parhaiten jiirisahalla. Jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa. Jiirin kiinnityksessä voi käyttää apuna maalarinteippiä. Yläkoristelistat asetetaan rungon etureunaan ja kiinnitetään puuruuveilla kaapin kattoon. Astiankuivauskaapin ollessa viimeisenä kaappina näkyvässä päädyssä, valolistan voi kiinnittää ruuvaamalla astiankuivauskaapin sivuun alapuolelta, sekä kulmaraudalla Sokkelin peitelevyn kiinnitys -Ruuvaa klipsit sokkelin peitelevyyn joka toisen/kolmannen jalan kohdalta. -Koloa päätysokkelia tallan kohdalta esim.puukolla, jotta sokkelin peitelevy asettuu oikeaan syvyyteen. Kodinkoneiden asennus -Asenna kodinkoneet valmistajan antamien ohjeiden mukaan. -Varmista riittävät ilmankierrot. 9. Copyright Domus Yhtiöt Oy

10 Valoelementin kokoonpano ja asennus katto 6 katto sivu kovalevytausta sivu pohja Loisteputkivalaisimet asennetaan katon etureunaan kuvan osoittamaan kohtaan Levitä liima AM katon ja pohjan kokoonpanoreikiin ja naputtele sivut paikoilleen. Jos kyseessä on saarekkeen valoelementti (VALO-SA), naulaa tausta rungon päälle. Jos kyseessä on välitilan valoelementti (VALO-VT), aukon kokoinen tausta kiinnittyy kulmaraudoilla kattoon ja pohjaan seinään asennuksen yhteydessä. Valo 345 mm 8W Valo 572 mm 13W VALO-VT VALO-SA VALO-VT VALO-SA Loisteputkivalaisimet yhdistetään sarjaan adaptereilla. Verkkojohdon läpimenolle porataan reikä valoelementin oikeaan yläkulmaan (joko sivuun, kattoon tai taustaan). Valo 905 mm 21W VALO-VT VALO-SA adapteri verkkojohto Valo 1205 mm 28W VALO-VT VALO-SA Valo 572 mm 13W Valo 905 mm 21W VALO-VT VALO-SA Valo 345 mm 8W Valo 905 mm 21W Valo 345 mm 8W VALO-VT VALO-SA Valo 572 mm Valo 572 mm Valo 572 mm 13W 13W 13W VALO-VT VALO-SA Valo 905 mm 21W Valo 905 mm 21W VALO-VT VALO-SA Valo 345 mm 8W Valo 1205 mm 28W Valo 345 mm 8W VALO-VT VALO-SA Valo 572 mm Valo 905 mm Valo 572 mm 13W 21W 13W VALO-VT VALO-SA max.pit.2200 mm Valo 905 mm Valo 345 mm Valo 905 mm 21W 8W 21W VALO-VT Valo 572 mm Valo 572 mm Valo 572 mm Valo 572 mm 13W 13W 13W 13W VALO-VT Copyright Domus Yhtiöt Oy

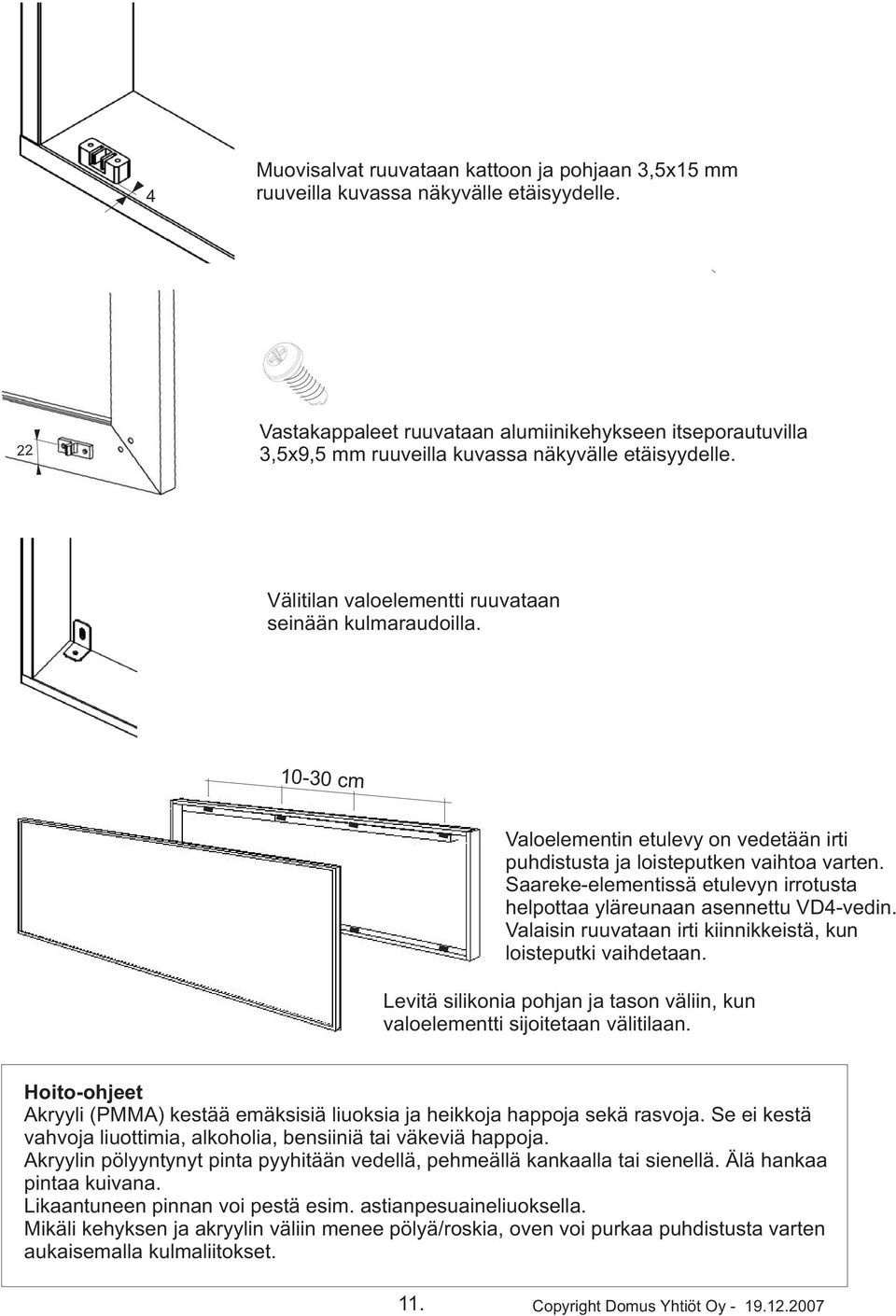

11 4 Muovisalvat ruuvataan kattoon ja pohjaan 3,5x15 mm ruuveilla kuvassa näkyvälle etäisyydelle. 22 Vastakappaleet ruuvataan alumiinikehykseen itseporautuvilla 3,5x9,5 mm ruuveilla kuvassa näkyvälle etäisyydelle. Välitilan valoelementti ruuvataan seinään kulmaraudoilla cm Valoelementin etulevy on vedetään irti puhdistusta ja loisteputken vaihtoa varten. Saareke-elementissä etulevyn irrotusta helpottaa yläreunaan asennettu VD4-vedin. Valaisin ruuvataan irti kiinnikkeistä, kun loisteputki vaihdetaan. Levitä silikonia pohjan ja tason väliin, kun valoelementti sijoitetaan välitilaan. Hoito-ohjeet Akryyli (PMMA) kestää emäksisiä liuoksia ja heikkoja happoja sekä rasvoja. Se ei kestä vahvoja liuottimia, alkoholia, bensiiniä tai väkeviä happoja. Akryylin pölyyntynyt pinta pyyhitään vedellä, pehmeällä kankaalla tai sienellä. Älä hankaa pintaa kuivana. Likaantuneen pinnan voi pestä esim. astianpesuaineliuoksella. Mikäli kehyksen ja akryylin väliin menee pölyä/roskia, oven voi purkaa puhdistusta varten aukaisemalla kulmaliitokset. 11. Copyright Domus Yhtiöt Oy

12 Liesikuputaustan asennus Liesikuvun taustakotelo toimitetaan 1700 mm korkeana. Sahaa koteloa tarvittaessa matalammaksi kotelon alareunasta. Aseta taustakotelo tason päälle ja ruuvaa se tukevasti seinään. Sopivia kiinnitysruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. (Ruuvit eivät sisälly toimitukseen.) A A Kiinnitä loisteputkivalaisimet kotelon molemmin puolin haluamallesi korkeudelle. Ruuvaa etulevy keskelle taustakoteloa, ja kiinnitä liesikupu etulevyyn kuvun asennusohjeiden mukaisesti. 12. Copyright Domus Yhtiöt Oy

13 Ovien asennus 1. Asenna saranat paikoilleen 2. Kiristä ruuvit 3. Asenna ovi runkoon 4. Kiristä ruuvit Ovien säätö korkeus-, leveys- ja syvyyssuunnassa Ovien irroitus (tarvittaessa) Saranatyypit: BSA PEITEKULMA - IP-SK, IP-SKK, IP-SKL, LP-SK, LP-SKK, LP-SKL, HS-KS, HSM-KS, HSME-KS, MS-KS, MSM-KS BSA107 - Yleissarana 107 astetta BSA107+3mm-IP-KV, IP-KVK 10, MS-K, MSM-K, HS-K, HSM-K BSA IP-KL, IP-KLK, IK-KH, HS-KL, HSM-KL BSA 45 - IP-KVK 8, IPV-H 13. Copyright Domus Yhtiöt Oy

14 Nostosaranan asennus Ruuvaa oveen kuuluva metallilevy kalusteoveen 3,5x15 mm ruuveilla kuvan osoittamaan kohtaan cm leveissä kaapeissa nostosarana asennetaan kaapin vasempaan reunaan. 80 cm leveissä kaapeissa sekä vasempaan että oikeaan reunaan. Alumiinikehysovissa metallilevy ruuvataan oveen kiinnitettyyn adapteriin. Ovi Kaapin katto 28 oven reunasta Asenna nostosarana kaapin sivun esiporattuihin reikiin. Paina nostosaranan pää oveen kiinnitetyn helan tappiin. Kaapin sivu Kääntämällä säätöruuvista vasemmalle nostosaranan voima vähenee, kääntämällä oikealle voima kasvaa. Kun säätöruuvi on käännetty ääriasentoon, kuuluu napsahdus. Säätöruuvi Aukipitolaitteen asennus 28 Ruuvaa aukipitolaitteen muoviosa kaapin vasempaan sivuun. Kiinnitä aukipitolaitteen metalliosa ruuveilla oven sisäpintaan Ovi jää aukiasentoon nostamalla ovea ylöspäin ja vapautuu nostamalla ovea uudestaan Copyright Domus Yhtiöt Oy

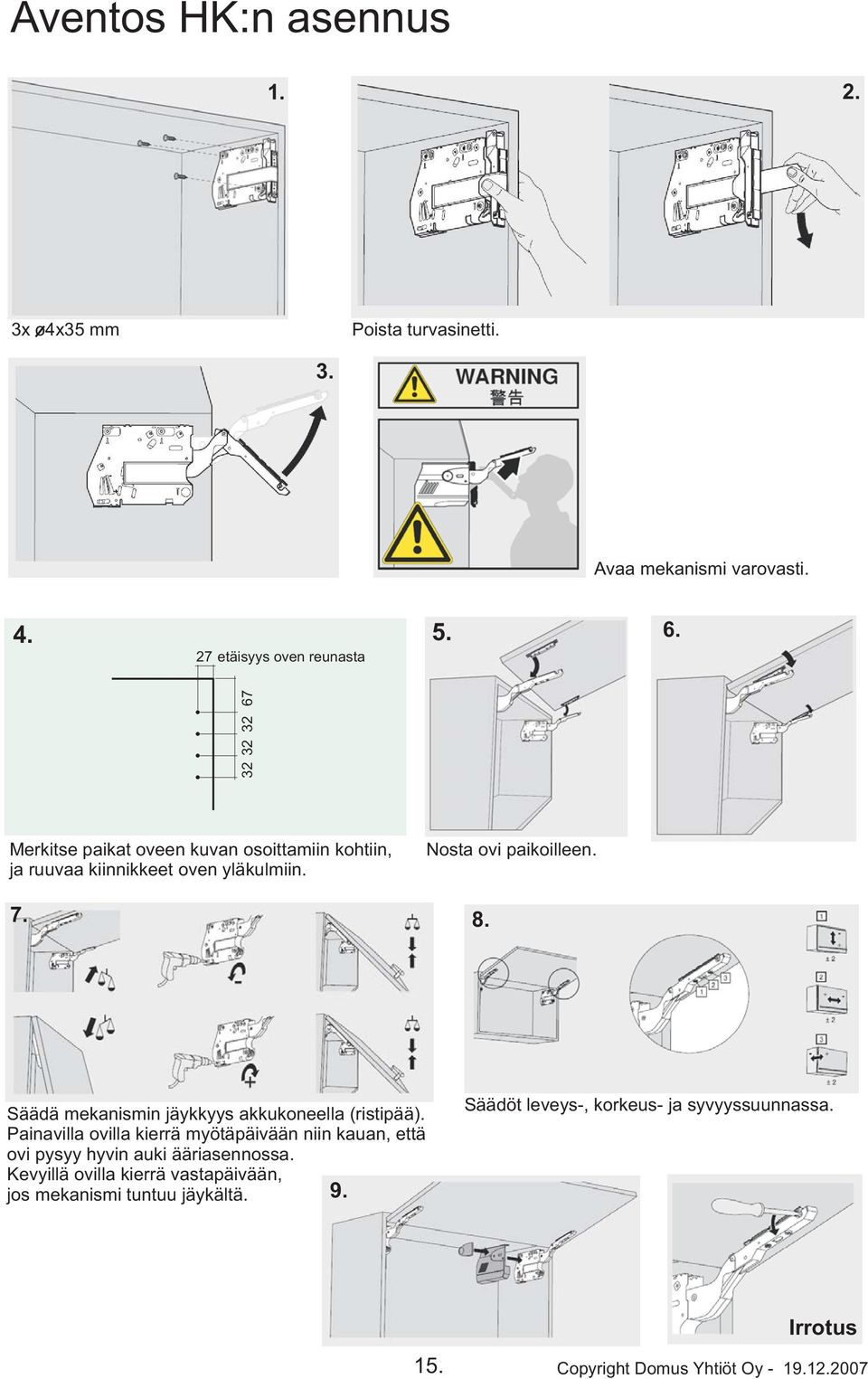

15 Aventos HK:n asennus x o4x35 mm Poista turvasinetti. 3. Avaa mekanismi varovasti etäisyys oven reunasta Merkitse paikat oveen kuvan osoittamiin kohtiin, ja ruuvaa kiinnikkeet oven yläkulmiin. Nosta ovi paikoilleen Säädä mekanismin jäykkyys akkukoneella (ristipää). Painavilla ovilla kierrä myötäpäivään niin kauan, että ovi pysyy hyvin auki ääriasennossa. Kevyillä ovilla kierrä vastapäivään, jos mekanismi tuntuu jäykältä. 9. Säädöt leveys-, korkeus- ja syvyyssuunnassa. Irrotus 15. Copyright Domus Yhtiöt Oy

16 Laatikon etulevyjen asennus Metabox-laatikko Etulevyn kiinnitys Reelingin kiinnitys Työnnä laajeneva käpytappi reiän pohjaan. Käännä reelinkiä 90 astetta. Reelingin irroitus (tarvittaessa) Sivuttaissäätö Korkeuden säätö Kallistuksen säätö Etulevyn irrotus (tarvittaessa) Tandembox.laatikko Etulevyn kiinnitys Reelingin kiinnitys Työnnä laajeneva käpytappi reiän pohjaan. Käännä reelinkiä 90 astetta. Reelingin irroitus (tarvittaessa) Etulevyn irroitus (tarvittaessa) Korkeussäätö Sivuttaissäätö Kallistuksen säätö 16. Copyright Domus Yhtiöt Oy

17 Etulevyjen asennus Peitelevyn kiinnitys Leikkuulaudan etulevyn kiinnitys Laskutason etulevyn kiinnitys Silityslaudan etulevyn kiinnitys 88 Leikkuulevyn kiinnitys -Muovinen leikkuupinta kestää vettä ja kaikkia yleisiä keittiössä käytettäviä puhdistusaineita. -Astianpesukoneessa leikkuupinta saattaa hieman vääntyä, mutta oikenee kun se asetetaan takaisin alustalleen. -Materiaali kestää C lämpötilaa. -Kiinnitä leikkuupinta asettamalla se leikkuulaudan päälle ja lyömällä naulatapit paikoilleen. Lasihyllynkannakkeen asennus -Paina lasihyllynkannakkeet kuvan mukaisesti reikiinsä. -Työnnä lasihyllyt paikoilleen ennen ovien Asentamista. Vetimet ja vaimenninnastat Poraa oveen 5 mm:n reiät oven etupuolelta haluamallesi etäisyydelle oven reunasta. Käytä taustapuolella vastalevyä, ettei ovi repeydy porattaessa. Mittausta helpottaa pahvista valmistettu sabluuna. Vaimenninnastat kiinnitetään kaapin rungon etureunaan vaimentamaan ovien ja etusarjojen sulkeutumista. 17. Copyright Domus Yhtiöt Oy

18 Kulmaliesiratkaisun mitoitus Lattialiesi 50 cm Det. Lattialiesi 60 cm Det. Det. Tasoliesi 60 cm Det. - täytelevyt sahataan asennuspaikalla kuvan/tai muun suunnitelman mukaisesti. 18. Copyright Domus Yhtiöt Oy

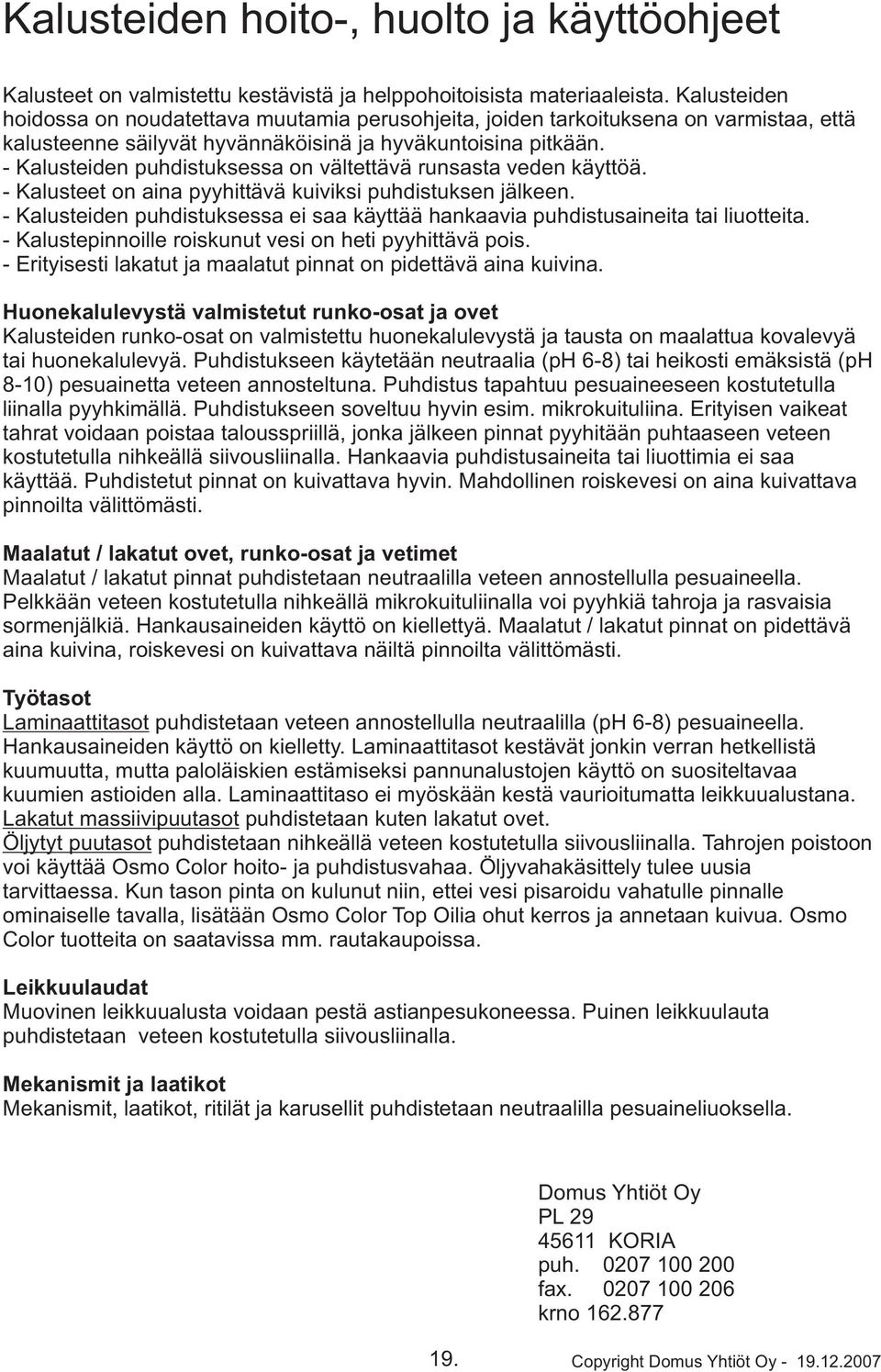

19 Kalusteiden hoito-, huolto ja käyttöohjeet Kalusteet on valmistettu kestävistä ja helppohoitoisista materiaaleista. Kalusteiden hoidossa on noudatettava muutamia perusohjeita, joiden tarkoituksena on varmistaa, että kalusteenne säilyvät hyvännäköisinä ja hyväkuntoisina pitkään. - Kalusteiden puhdistuksessa on vältettävä runsasta veden käyttöä. - Kalusteet on aina pyyhittävä kuiviksi puhdistuksen jälkeen. - Kalusteiden puhdistuksessa ei saa käyttää hankaavia puhdistusaineita tai liuotteita. - Kalustepinnoille roiskunut vesi on heti pyyhittävä pois. - Erityisesti lakatut ja maalatut pinnat on pidettävä aina kuivina. Huonekalulevystä valmistetut runko-osat ja ovet Kalusteiden runko-osat on valmistettu huonekalulevystä ja tausta on maalattua kovalevyä tai huonekalulevyä. Puhdistukseen käytetään neutraalia (ph 6-8) tai heikosti emäksistä (ph 8-10) pesuainetta veteen annosteltuna. Puhdistus tapahtuu pesuaineeseen kostutetulla liinalla pyyhkimällä. Puhdistukseen soveltuu hyvin esim. mikrokuituliina. Erityisen vaikeat tahrat voidaan poistaa talousspriillä, jonka jälkeen pinnat pyyhitään puhtaaseen veteen kostutetulla nihkeällä siivousliinalla. Hankaavia puhdistusaineita tai liuottimia ei saa käyttää. Puhdistetut pinnat on kuivattava hyvin. Mahdollinen roiskevesi on aina kuivattava pinnoilta välittömästi. Maalatut / lakatut ovet, runko-osat ja vetimet Maalatut / lakatut pinnat puhdistetaan neutraalilla veteen annostellulla pesuaineella. Pelkkään veteen kostutetulla nihkeällä mikrokuituliinalla voi pyyhkiä tahroja ja rasvaisia sormenjälkiä. Hankausaineiden käyttö on kiellettyä. Maalatut / lakatut pinnat on pidettävä aina kuivina, roiskevesi on kuivattava näiltä pinnoilta välittömästi. Työtasot Laminaattitasot puhdistetaan veteen annostellulla neutraalilla (ph 6-8) pesuaineella. Hankausaineiden käyttö on kielletty. Laminaattitasot kestävät jonkin verran hetkellistä kuumuutta, mutta paloläiskien estämiseksi pannunalustojen käyttö on suositeltavaa kuumien astioiden alla. Laminaattitaso ei myöskään kestä vaurioitumatta leikkuualustana. Lakatut massiivipuutasot puhdistetaan kuten lakatut ovet. Öljytyt puutasot puhdistetaan nihkeällä veteen kostutetulla siivousliinalla. Tahrojen poistoon voi käyttää Osmo Color hoito- ja puhdistusvahaa. Öljyvahakäsittely tulee uusia tarvittaessa. Kun tason pinta on kulunut niin, ettei vesi pisaroidu vahatulle pinnalle ominaiselle tavalla, lisätään Osmo Color Top Oilia ohut kerros ja annetaan kuivua. Osmo Color tuotteita on saatavissa mm. rautakaupoissa. Leikkuulaudat Muovinen leikkuualusta voidaan pestä astianpesukoneessa. Puinen leikkuulauta puhdistetaan veteen kostutetulla siivousliinalla. Mekanismit ja laatikot Mekanismit, laatikot, ritilät ja karusellit puhdistetaan neutraalilla pesuaineliuoksella. Domus Yhtiöt Oy PL KORIA puh fax krno Copyright Domus Yhtiöt Oy

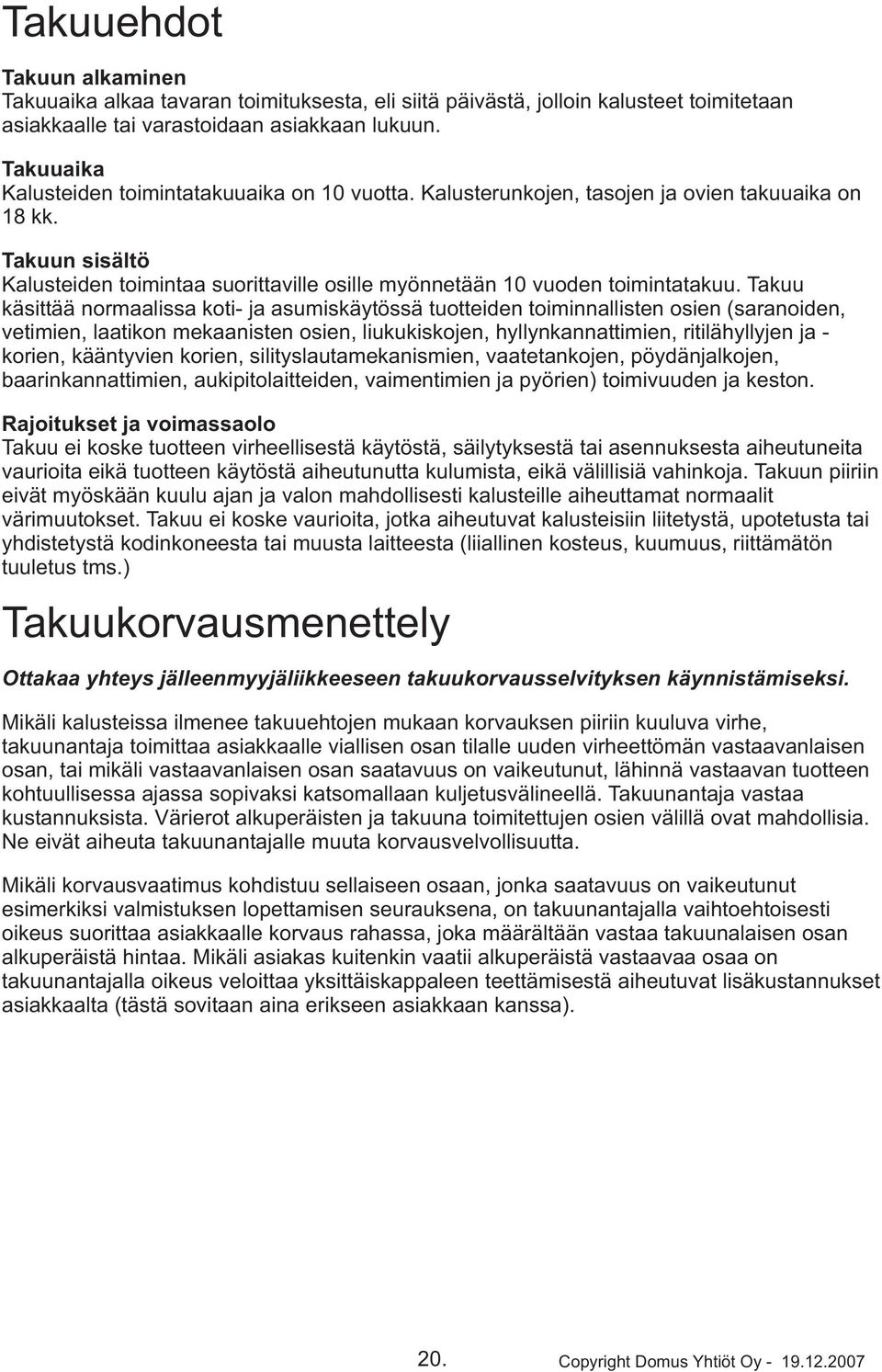

20 Takuuehdot Takuun alkaminen Takuuaika alkaa tavaran toimituksesta, eli siitä päivästä, jolloin kalusteet toimitetaan asiakkaalle tai varastoidaan asiakkaan lukuun. Takuuaika Kalusteiden toimintatakuuaika on 10 vuotta. Kalusterunkojen, tasojen ja ovien takuuaika on 18 kk. Takuun sisältö Kalusteiden toimintaa suorittaville osille myönnetään 10 vuoden toimintatakuu. Takuu käsittää normaalissa koti- ja asumiskäytössä tuotteiden toiminnallisten osien (saranoiden, vetimien, laatikon mekaanisten osien, liukukiskojen, hyllynkannattimien, ritilähyllyjen ja - korien, kääntyvien korien, silityslautamekanismien, vaatetankojen, pöydänjalkojen, baarinkannattimien, aukipitolaitteiden, vaimentimien ja pyörien) toimivuuden ja keston. Rajoitukset ja voimassaolo Takuu ei koske tuotteen virheellisestä käytöstä, säilytyksestä tai asennuksesta aiheutuneita vaurioita eikä tuotteen käytöstä aiheutunutta kulumista, eikä välillisiä vahinkoja. Takuun piiriin eivät myöskään kuulu ajan ja valon mahdollisesti kalusteille aiheuttamat normaalit värimuutokset. Takuu ei koske vaurioita, jotka aiheutuvat kalusteisiin liitetystä, upotetusta tai yhdistetystä kodinkoneesta tai muusta laitteesta (liiallinen kosteus, kuumuus, riittämätön tuuletus tms.) Takuukorvausmenettely Ottakaa yhteys jälleenmyyjäliikkeeseen takuukorvausselvityksen käynnistämiseksi. Mikäli kalusteissa ilmenee takuuehtojen mukaan korvauksen piiriin kuuluva virhe, takuunantaja toimittaa asiakkaalle viallisen osan tilalle uuden virheettömän vastaavanlaisen osan, tai mikäli vastaavanlaisen osan saatavuus on vaikeutunut, lähinnä vastaavan tuotteen kohtuullisessa ajassa sopivaksi katsomallaan kuljetusvälineellä. Takuunantaja vastaa kustannuksista. Värierot alkuperäisten ja takuuna toimitettujen osien välillä ovat mahdollisia. Ne eivät aiheuta takuunantajalle muuta korvausvelvollisuutta. Mikäli korvausvaatimus kohdistuu sellaiseen osaan, jonka saatavuus on vaikeutunut esimerkiksi valmistuksen lopettamisen seurauksena, on takuunantajalla vaihtoehtoisesti oikeus suorittaa asiakkaalle korvaus rahassa, joka määrältään vastaa takuunalaisen osan alkuperäistä hintaa. Mikäli asiakas kuitenkin vaatii alkuperäistä vastaavaa osaa on takuunantajalla oikeus veloittaa yksittäiskappaleen teettämisestä aiheutuvat lisäkustannukset asiakkaalta (tästä sovitaan aina erikseen asiakkaan kanssa). 20. Copyright Domus Yhtiöt Oy
