KALUSTEIDEN ASENNUS- JA HOITO-OHJEET
|
|
- Petri Juusonen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 KALUSTEIDEN ASENNUS- JA HOITO-OHJEET
2 Varastointi mikäli kalusteita joudutaan varastoimaan, on varastointiolosuhteiden vastattava käyttöolosuhteissa vallitsevaa lämpötilaa ja kosteutta suhteellinen kosteus saa olla enintään 60 % on ehdottomasti vältettävä tiloja, joissa on tehty betonivalutöitä viimeisen kahdeksan viikon aikana valmistaja ei korvaa kosteasta varastointipaikasta aiheutuvia vaurioita älä varastoi komeroiden ovia, pitkiä irtosivuja tai sokkelin peitelevyjä pystyasennossa seinää vasten vaan vaakatasossa tasaisella alustalla, näin vältät mahdollisen käyristymisen Tuotteiden tunnistaminen Jokaisen kaapin taustassa on esinelappu, jonka tiedot vastaavat tilausvahvistuksen tietoja. Vastaanottajan tiedot Toimitusviikko Tuotekoodi Ovimalli Tilausnumero Kätisyys Kappalemäärä Rivinumero Toimenpiteet ennen asennusta lue asennusohjeet ennen asennuksen aloittamista hanki tarvittavat työkalut, tarvikkeet ja ruuvit seinien tulee olla pystysuorassa nurkkien tulee olla suorassa kulmassa, varsinkin jos käytetään kulmakaappeja lattian tulee olla vaakasuorassa ja lattiapinnan tasainen mikäli lattiassa ja seinissä esiintyy mittapoikkeamia, ne on korjattava ennen asennuksen aloittamista joko tasoitteilla tai isommissa poikkeamissa listojen avulla koolaten seinien maalaus ja tapetointi sekä lattian asennus on tehtävä ennen kalusteiden asennusta valmis lattia on hyvä suojata esim. pahvilla kalusteasennuksen ajaksi 2
3 Kiinnityskorkeus kuvassa on esitetty kalusteiden kiinnityskorkeudet valmiista lattia pinnasta mikäli sokkelikorkeus on 113 mm, vähennä esitetyistä mitoista 50 mm tarkista, että seinärakenne on riittävän tukeva kiinnityskohtien korkeudelta HSM- 704 mm HS- 988 mm IP- 707 mm IP- 707 mm Asennusmitoitus Huom. konekomeroissa alimmaisten kiinnityslistojen paikat vaihtelevat komeron rakenteesta johtuen. 3
4 Sokkelijalan asennus 1. Aseta kaappi lattialle selälleen. 2. Poista kuljetussuojat kaapin pohjasta. 3. Paina tallat pohjassa oleviin reikiin. 4. Naputtele vasaralla kiilatapit pohjaan, jolloin talla lukittuu paikoilleen. 5. Työnnä jalka tallassa olevaan reikään ja kierrä jalkaa myötäpäivään. 6. Varmista, että jalka on kunnolla lukittunut. 7. Käännä runko pystyyn. Avosokkelin irtojalkojen kiinnitys asenna metalliset irtojalat aina niin, että jalan laippa on myös kaapin sivun alla 4
5 Saarekkeen sokkelirakenne Koska saarekkeessa pöytäkaappeja ei saada kiinnitettyä seinään, on tärkeää, että sokkelirakenne on tukeva saarekkeen kaappien alla. Laatikostoja sisältävät saarekkeet on kiinnitettävä lattiaan kaatumisen estämiseksi. Kiinnitystapa on valittava saareketyypin/kohteen mukaan (kulmaraudat/liimaus). Liimana jalkojen alle soveltuu esimerkiksi Casco XTremefix-rakennusliima. Vaihtoehto 1 Saarekkeen päädyissä käytetään lattiaan asti ulottuvia irtosivuja tai päätyelementtejä sekä sokkelijalkoja ja sokkelin peitelevyä kaappien edessä. Vaihtoehto 2 Kaappien alla on yhtenäinen pohjalevy ja irtojalat. Vaihtoehto 3 Kaappien alle rakennetaan kotelo sokkelin peitelevystä. 5
6 Pöytäkaappien ja komeroiden asennus aloita asennus kulmakaapista kiinnitä kalusteet seinään sivun 3 osoittamista kohdista 1. Aseta rungot paikoilleen ja tarkista niiden sopivuus. Huomioi irtosivujen ja täytteiden paikat. 2. Tarkista, että ovet ja laatikot mahtuvat avautumaan, huomioi myös vetimet. 3. Tee kalusteisiin tehtävät aukot pistorasioille ja putkille ennen kalusteiden kiinnitystä seinään. 4. Kiinnitä kalusteet toisiinsa ruuveilla siten, että yläreunat ja etureunat ovat tasan (ruuvit eivät sisälly toimitukseen). 5. Säädä takajalat oikeaan korkeuteen, lattian korkein kohta määrittää lähtötason. 6. Säädä etujaloista pystysuoraan vesivaakaa apuna käyttäen, sokkelijalan säätövara on -13 ja +17 mm. 6
7 Alakulmakaappien kokoonpano Peiteovi kiinnitetään runkoon 107 asteisilla saranoilla. Poraukset ovat valmiina peiteovessa ja rungossa. Peitekulmakaapin saranan aluslevyt kiinnitetään peiteoveen. Poraukset ovat valmiina ovessa. Kiinnitä Le Mans-mekanismi erillisen ohjeen mukaan. Peiteovi kiinnitetään runkoon lisäksi kulmaraudoilla. L-mallinen kulmakaappi toimitetaan kahdessa osassa. Pienempi osa kiinnitetään aina kaapin vasempaan reunaan. 1. Käännä kaappi katolleen ja liitä lisäosa sidosraudoilla vasemman (valkoisen) sivun puolelle. 2. Kiinnitä sokkelijalat. 3. Kiinnitä karuselli erillisen ohjeen mukaan. Kaapin ylin hylly lepää toisesta päästä listan päällä. 4. Asenna kulmakaappiin 155 astetta aukeavat saranat. Toiseen oveen on asennettu valmiiksi kulmalista. 5. Asenna vedin vain siihen oveen, jossa ei ole kulmalistaa. Mikäli suunnitelmassa on pitkiä reelinkivetimiä, varmista ovien riittävä avautuminen ennen vedinreikien poraamista. 7
8 Peitekulmakomeron kokoonpano peitekulmakomeron toimitetaan osina kuvan komero on vasenkätinen seinäkiinnitysruuvit eivät sisälly toimitukseen merkki=sivun yläreuna 1. Levitä liimaa sivujen kokoonpanoreikiin ja naputtele kiinnityslistat (3 kpl), katto ja pohja paikoilleen. 2. Työnnä tausta ja ne yhdistävä saumalista paikoilleen taustauriin. 3. Tarkista komeron suoruus ja naulaa tausta kiinni kattoon ja pohjaan. 4. Kiinnitä sokkelijalat paikoilleen kaapin pohjaan. 5. Varmista komeroiden suoruus vesivaakaa käyttämällä. 6. Kiinnitä komerorunko seinään tausta läpi kiinnityslistojen kohdalta. 7. Laita hyllyn kannakkeet (4 kpl/hylly) ja hyllyt paikoilleen Aluslevyn poraukset Peiteovi Komeron ovi saranoidaan peiteoveen. 8
9 As 8. Kiinnitä saranan aluslevyt paikalleen peite- oveen ja saranat komeron oveen. Etureuna 500 mm ZK-KS mm ZK-KS Ruuvaa kulmaraudat peiteoven ylä- ja alareu- naan. 10. Ruuvaa peiteovi kulmaraudoilla komeron kattoon ja pohjaan kaapin sisäpuolelta. 11. Kulmaraudan etäisyys peiteoven yläreunasta on 16 mm. Peiteovi 12. Kiinnitä ovi saranoilla aluslevyihin. 13. Katso ovien asennus sivulta 23. Peiteovi Jos kulma jää irti seinästä, varmista komeroiden kestävyys kiinnitämällä keskimmäinen hylly sisäl- tä päin kulmaraudoilla runkoon. Ovi 9
10 As Astianpesukonekomeron kokoonpano Irtosivu tai viereinen komero Kiinnitys irtosivuun tai viereiseen komerorunkoon kaapin sisäpuolelta 6 kpl/sivu 4*30 kupukantaruuveilla (sisältyy toimitukseen) Takareuna Taso, kiinnitys kulmaraudoilla Irtosivu Takareuna Kiinnitys irtosivuun tai viereiseen komerorunkoon kaapin sisäpuolelta 6 kpl/sivu 4*30 kupukantaruuveilla (sisältyy toimitukseen) 10
11 Seinäkaapin asennus seinäkaappien asennusta helpottaa kaapin alareunan korkeudelle kiinnitetty asennuslista, jonka päälle kaapit nostetaan (asennuslista ei sisälly toimitukseen) aloita asennus kulmakaapista Asennusetäisyys suunnitelman mukaan 1. Asenna kaappi kerrallaan kiinnittämällä kukin kaappi ensin viereiseen kaappiin 4*30 mm:n ruuvilla ja sen jälkeen seinään. 2. Kiinnitä kalusteet seinään kiinnityslistojen kohdalta. 3. Seuraa kaappirivin suoruutta vesivaa`alla vaaka- ja pystysuunnassa. Pystysuoruutta voidaan korjata kiilaamalla. liesituuletin kaapit kiinnitetään sivuista viereisiin kaapeihin ruuvaamalla asennuksen helpottamiseksi kiinnitä myös päällekkäin tulevat matalat seinäkaapit toisiinsa avohyllyköt ruuvataan ovellisen kaapin puolelta MSL metallisidelista asennetaan astiankuivauskaapin etureunaan kun kuivauskaappi on kaappirivin reuninmaisena Käsittele astiankuivauskaapin taustalevyn alapinta maalilla tai liimalla kosteusturpoamisen estämiseksi ruuvit eivät sisälly toimitukseen Kaappi kiinnitetään seinään neljällä ruuvilla. Kiinnityskohtien pitää olla noin mm kaapin sisänurkista. 11
12 Yläkulmakaapin kokoonpano Lamello Lamello asenna kaapin oikean puoleinen osa seinään ennen osien yhdistämistä toisiinsa (kts. seinäkaappien asennus sivulta 11. ) levitä liima lamello-liitoksiin ja yhdistä kaapin osat toisiinsa ruuvaa myös vasemman puoleinen osa kiinni seinään taustan läpi HS-KL kaapisaa on 5 hyllyä. HSM-KL kaapissa 3 hyllyä. asenna kulmakaappiin 155 astetta aukeavat saranat toiseen oveen on asennettu valmiiksi kulmalista asenna vedin vain siihen oveen, jossa ei ole kulmalistaa mikäli suunnitelmassa on pitkiä reelinkivetimiä, varmista ovien riittävä avautuminen ennen vedinreikien poraamista 12
13 Laminaattitason asennus ennen tasojen kiinnittämistä mittaa mahdollisten tasoihin tehtävien aukkojen paikat ja sahaa ne pistosahalla kiinnitä laminaattitasot ja teräksiset pesupöytäkannet takasidelevyn läpi 4*35 mm:n kupukantaruuveilla ja etureunasta kulmaraudoilla 20 mm:n ruuveilla Kulmaliitos kosteusvaurioiden estämiseksi on kulmaliitoksen asentaminen suoritettava huolella levitä liitoksen molempiin tasoihin silikonia uraan painettava lamello ohjaa tason yläpinnat tasan kiristä liitos kuusiokoloavainta käyttäen kulmaliitosheloilla tason alapuolelta kiinnitä tasot kaappeihin poista yli pursunut massa tarkista, että liitos on tiivis Allas- ja keittotasoaukot sovita tasot paikolleen ja merkitse aukon oikea paikka sahaa aukko sabluunan tai mittojen mukaan (huomioi nurkkien mahdollinen pyöristyssäde R) käsittele aukon reunat lakalla, maalilla tai kosteudenkestävällä liimalla, suorita käsittely useampaan kertaan kiinnitä allas tai keittotaso laitetoimittajan ohjeiden mukaisesti levitä silikonia ohuelti altaan/keittotason reunan ja tason väliin Astianpesukoneen asennus tason alle Classic-reunaisissa tasoissa on höyrysulku tason alapinnassa, tarkista sen virheettömyys varmista tasojen höyrynkestävyys laitetoimittajan foliotarralla tai sivelemällä lakkaa/kosteudenkestävää liimaa tason alareunaan sivelyn voi suorittaa useaan kertaan 13
14 Massiivipuutason asennus massiivipuisten tasojen asennuksessa on huomioitava tason eläminen kosteusolosuhteiden mukaan tasot elävät syvyyssuunnassa muutamia millejä, pituussuunnassa vain minimaalisesti myös upotusaukkoihin tulee jättää elämisvaraa tasot kiinnitetään kaappeihin poraamalla takasidelevyyn halkaisijaltaan mm reikä, taso ruuvataan reiän keskeltä prikkojen avulla etureunassa käytetään kulmarautoja ruuveja ei saa kiristää liian tiukkaan, jotta puu pääsee elämään Kivitason asennus Asenna kivitasot tasojen mukana tulevan ohjeen mukaisesti Decora-taustan, välitilalasin ja -laminaatin asennus Decora-taustalevyt ja alumiinikehykselliset välitilalasit sekä välitilalaminaatit kiinnitetään tason asennuksen jälkeen välitilaan silikonilla Baarikannakkeen asennus 1. Asenna ensin pöytäkaapit ja työtasot paikoilleen. Kiinnitä ehdottomasti baariratkaisuissa sokkelin peitelevyt paikoilleen ennen asennuksen jatkamista, koska ryhmän paino voi hajoittaa kaapin pohjan sokkelijalan kohdalta. 2. Ruuvaa seinäkiinnittimet päätyseinään siten, että kannakkeen yläreuna on baarinjalan kanssa samalla korkeudella. Tukiprofiilien välisen etäisyyden tulee olla maksimi 242 mm. 3. Sahaa tukiprofiilit oikeaan mittaan. Päätykappaleen pituuden tulee olla maksimi 225 mm ja pitkien profiilien kalusteiden pituus -73 mm. 4. Työnnä tukiprofiilit seinäkiinnittimiin sekä kulmakiinnittimiin ja ruuvaa baarinjalat kiinni kulmakiinnittimiin sekä työtasoon. 5. Aloita kaappien asennus seinän vierestä kaappi kerrallaan kiinnittämällä se ensin viereiseen kaappiin ja sen jälkeen tukiprofiiliin metallikulmalla. Huom! Tukiprofiilit kannattelevat korkeintaan 2500 mm pitkää ryhmää. 14
15 Ylätäytteen asennus Kaapin ja katon väliseen tilaan voidaan asentaa ylätäyte. Sahaa täyte sopivan kokoiseksi ja kiinnitä ruuvaamalla seinäkaapin katon läpi. Irtosivujen asennus kiinnitä kaapin päätyyn tulevat irtosivut 4*30 mm:n ruuveilla kaapin sisäpuolelta kylmälaitteiden päätyyn tulevat irtosivut kiinnitetään kulmaraudoilla seinään vapaasti sijoitettavan astianpesukoneen molemmille puolille tarvitaan irtosivut (suojaus lakalla, maalilla tai vedenkestävällä liimalla) ruuvit eivät sisälly toimitukseen Sokkelin peitelevyn kiinnitys sokkelit toimitetaan päätynauhoitettuna soirona käytä nauhoitetut päät näkyviin jääviin sokkelin osiin käytä aina sokkelin peitelevyä muovisten sokkelijalkojen kanssa 1. Ruuvaa klipsit sokkelin peitelevyyn joka toisen tai kolmannen jalan kohdalta. 2. Koloa päätysokkelia tallan kohdalta esim. puukolla, jotta sokkelin peitelevy asettuu oikeaan syvyyteen. Kodinkoneiden asennus asenna kodinkoneet valmistajan antamien ohjeiden mukaan varmista ilmankierron riittävyys 15
16 Pilasterien asennus Sahaa pilasterilistat PI kalustesuunnitelman mukaisiin mittoihin. Lattiaa vasten tulevat listat on hyvä käsitellä maalilla, lakalla tai kosteudenkestävällä liimalla. Kaappien väliin tuleva pilasterilista ruuvataan kiinni kaapin sivun läpi 4*30 mm ruuveilla. Kalusteiden päätyyn tuleva päätypilasteri kootaan kulmaraudoilla. Pilasterilista kiinnitetään päätylevyyn etu- ja takareunaan. Koottu päätypilasteri ruuvataan kiinni kaapin sivun läpi 4*30 mm ruuveilla. Ruuvit eivät sisälly toimitukseen. 16
17 Valo- ja alalistojen asennus 1. Sahaa VLS-valolistat oikeaan pituuteen. Käytä kulmien 90, 45 ja 22,5 astetta sahauksessa jiirisahaa. 2. Kiinniitä valolistat kulmaraudoilla kaapin pohjaan. kiinnitys tulee aloittaa kulmakaapista jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa jiirin kiinnityksessä voi käyttää apuna maalarinteippiä 1. Liimaa VLS-L- ja VLS-C- valolistojen osat yhteen pontista. 2. Varmista liitos kulmaraudoilla. 3. Sahaa yhteen liimattu lista oikeaan pituuteen. Käytä kulmien 90, 45 ja 22,5 astetta sahauksessa jiirisahaa. 4. Kiinnitä listat ruuvaamalla kaapin pohjan läpi. kiinnitys tulee aloittaa kulmakaapista jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa jiirin kiinnityksessä voi käyttää apuna maalarinteippiä Astiankuivauskaapin ollessa viimeisenä kaappina näkyvässä päädyssä, valolistan voi kiinnittää ruuvaamalla astiankuivauskaapin sivuun alapuolelta sekä kiinnittää kulmaraudalla. Aika-malliston alalista kiinnitetään kaapin pohjan läpi ruuvaamalla. Ruuvit eivät sisälly toimitukseen. 17
18 Yläkoristelistojen asennus 1. Sahaa VYL-koristelistat oikeaan pituuteen. Käytä kulmien 90, 45 ja 22,5 astetta sahauksessa jiirisahaa. 2. Ruuvaa kiinni kaapin katon läpi. kiinnitys tulee aloittaa kulmakaapista jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa jiirin kiinnityksessä voi käyttää apuna maalarinteippiä 1. Sahaa VYL-L ja VYL-C- listojen molemmat osat erikseen oikeaan pituuteen. Käytä kulmien 90, 45 ja 22,5 astetta sahauksessa jiirisahaa. 2. Liimaa valmiiseen mittaan sahatut ja jiiratut listat yhteen pontista. 3. Kiinnitä listat ruuvaamalla kaapin pohjan läpi. kiinnitys tulee aloittaa kulmakaapista jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa jiirin kiinnityksessä voi käyttää apuna maalarinteippiä 18
19 Aika-malliston asennus Aika-malliston kaappeja asennettaessa on ensiarvoisen tärkeää, että asennus tehdään suorille seinille, jotta ovet saa säädettyä suoraan välilistoihin nähden mikäli seinissä esiintyy mittapoikkeamia, ne on korjattava ennen asennuksen aloittamista joko tasoitteilla tai isommissa poikkeamissa listojen avulla koolaten asennuksen aikana on tärkeää tarkkailla kaappirivin suoruutta ja kaapin etureunan ristimittoja Aika-malliston välilistojen asennus Kaappien väliin tuleva välilista ruuvataan kiinni kaapin sivun läpi 4*30 mm ruuveilla. Ruuvit eivät sisälly toimitukseen. 19
20 Valoelementin kokoonpano ja asennus Katto Sivu Kovalevytausta Sivu VALOELE-VT VALOELE-VT VALOELE-VT VALOELE-VT VALOELE-SA VALOELE-SA VALOELE-SA VALOELE-SA Pohja Levitä liimaa katon ja pohjan kokoonpanoreikiin ja naputtele sivut paikoilleen. jos kyseessä on välitilan valoelementti (VALO-VT), aukon kokoinen tausta kiinnittyy kulmaraudoilla kattoon ja pohjaan seinään asennuksen yhteydessä jos kyseessä on saarekkeen valoelementti (VALO-SA), naulaa tausta rungon päälle LED-nauha led-nauhat asennetaan katon ja pohjan takareunaan kuvan osoittamaan kohtaan led-nauhat yhdistetään toisiinsa ja leikataan oikean mittaisiksi asennus paikalla Muuntaja led-nauhat yhdistetään liitosjohdolla muuntajaan muuntaja ruuvataan valoelementin sivuun vasemmalle tai oikealle puolelle verkkojohdon läpimenolle porataan reikä valoelementin muuntajan puoleiseen sivuun (joko sivuun, kattoon tai taustaan) 20
21 Muovisalvat ruuvataan kattoon ja pohjaan 3,5*15 mm:n ruuveilla kuvassa näkyvälle etäisyydelle. Vastakappaleet ruuvataan alumiinikehykseen itseporautuvilla 3,5*9,5 mm:n ruuveilla kuvassa näkyvälle etäisyydelle. Välitilan valoelementti ruuvataan seinään kulmaraudoilla. valoelementin etulevy vedetään irti puhdistusta varten. saareke-elementissä etulevyn irrotusta helpottaa yläreunaan asennettu PV1- vedin Levitä silikonia pohjan ja tason väliin, kun valoelementti sijoitetaan välitilaan. Hoito-ohjeet akryyli (PMMA) kestää emäksisiä liuoksia ja heikkoja happoja sekä rasvoja, se ei kestä vahvoja liuottimia, alkoholia, bensiiniä tai väkeviä happoja akryylin pölyyntynyt pinta pyyhitään vedellä, pehmeällä kankaalla tai sienellä, älä hankaa pintaa kuivana likaantuneen pinnan voi pestä esim. astianpesuaineliuoksella mikäli kehyksen ja akryylin väliin menee pölyä tai roskia, oven voi purkaa puhdistusta varten aukaisemalla kulmaliitokset 21
22 Liesikuputaustan asennus Liesikuvun taustakotelo toimitetaan 1700 mm korkeana. 1. Sahaa koteloa tarvittaessa matalammaksi kotelon alareunasta. 2. Aseta taustakotelo tason päälle ja ruuvaa se tukevasti seinään. 3. Sopivia kiinnitysruuveja ovat puu- ja levytettyyn seinään tukirangan kohdalla 5*60 mm:n kupukantaruuvit sekä betoni- ja tiiliseinään 60 mm:n betoniseinäkiinnikkeet. 4. Kiinnitä led-nauhat kotelon molemmille puolin haluamallesi korkeudelle. Muuntajan voi sijoittaa kotelon vasemmalle tai oikealle puolelle. Ruuvaa etulevy keskelle taustakoteloa ja kiinnitä liesikupu etulevyyn kuvun asennusohjeiden mukaisesti. 22
23 Ovien asennus SAR 107 VAIM SAR 155 VAIM 107 asteen yleissarana 155 asteen sarana sisälaatikollisiin ovellisiin komeroihin, L-mallin kulmakaappeihin SAR PEITEK VAIM sarana peitekulmakaappeihin SAR ALUSLEVY yleisaluslevy 1. Kiinnitä aluslevy runkoon. 2. Kiinnitä sarana oveen. 3. Paina sarana kiinni aluslevyyn. 4. Säädä saranat tarvittaessa. 5. Irrotus tarvittaessa. 6. Vaimennuksen poisto pienissä ja kevyissä ovissa sekä vaimennuksen kytkentä. 7. SAR 155 VAIM saranan vai- mentimen kiinnitys ja irroitus. 2 3 Kiinnitys Irroitus 6 Pois päältä Päälle 23
24 Laatikon etulevyjen kiinnikkeet Etulevyn kiinnike Kiinnikkeen säätöaukko ulospäin. Reelinkilaatikon etulevyn kiinnikkeet TopSide- ja DesignSide-laatikon etulevyn kiinnikkeet 3,5*16 Leveiden laatikoiden pohjan kannake 24

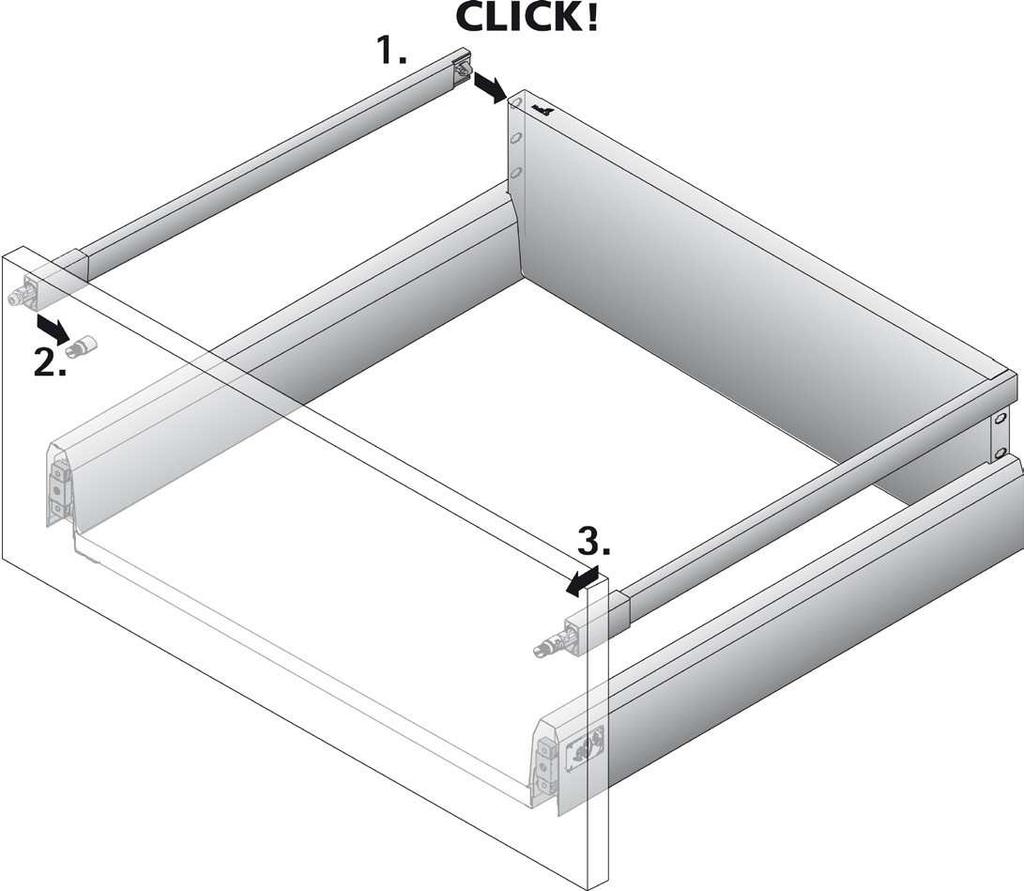

25 Laatikon etulevyjen kiinnitys Tasoliesilaatikoston ylälaatikon etulevyn kiinnitys Reelingin kiinnitys 25
26 Laatikon etulevyjen kiinnitys TopSiden kiinnitys DesignSiden kiinnitys 26
27 Laatikon etulevyjen kiinnitys Jätevaunun asennus Ei pohjalevyä TopSide 27
28 Laatikon etulevyjen säädöt Korkeussäätö Leveyssäätö Reelinkilaatikon kaltevuussäätö 28
29 Laatikon etulevyjen säädöt TopSide- ja DesignSide-laatikon kaltevuussäätö Peitelevyjen kiinnitys 29
30 Laatikon etulevyjen irrotus Reelingin irrotus TopSiden irrotus DesignSiden irrotus 30
31 Laatikon irrotus Nosta napakasti laatikon etureunasta. Etulevyjen asennus Peitelevyn kiinnitys 31
32 Aukipitolaitteen asennus Ruuvaa aukipitolaitteen muoviosa kaapin vasempaan sivuun. Kiinnitä aukipitolaitteen metalliosa ruuveilla oven sisäpintaan. Ovi jää aukiasentoon nostamalla ovea ylöspäin ja vapautuu nostamalla ovea uudestaan. 32
33 Aventos HK:n asennus 33
34 Aventos HKS:n asennus 34
35 Aventos HF:n asennus Kaapit: Katso kaapin mukana tuleva erillinen asennusohje. Aventos HL:n asennus Kaapit: Katso kaapin mukana tuleva erillinen asennusohje. 35
36 36
37 37
38 Kalusteiden hoito-, huolto- ja käyttöohjeet Kalusteet on valmistettu kestävistä ja helppohoitoisista materiaaleista. Kalusteiden hoidossa on noudatettava muutamia perusohjeita, joiden tarkoituksena on varmistaa, että kalusteenne säilyvät hyvänäköisinä ja hyväkuntoisina pitkään. kalusteiden puhdistuksessa on vältettävä runsasta veden käyttöä kalusteet on aina pyyhittävä kuiviksi puhdistuksen jälkeen kalusteiden puhdistuksessa ei saa käyttää hankaavia puhdistusaineita tai liuotteita kalustepinnoille roiskunut vesi on heti pyyhittävä pois erityisesti lakatut ja maalatut pinnat on pidettävä aina kuivina Huonekalulevystä valmistetut runko-osat ja ovet Kalusteiden runko-osat on valmistettu huonekalulevystä ja tausta on maalattua kovalevyä tai huonekalulevyä. Puhdistukseen käytetään neutraalia (ph 6-8) tai heikosti emäksistä (ph 8-10) pesuainetta veteen annosteltuna. Puhdistus tapahtuu pesuaineeseen kostutetulla liinalla pyyhkimällä. Puhdistukseen soveltuu hyvin esim. mikrokuituliina. Erityisen vaikeat tahrat voidaan poistaa talousspriillä, jonka jälkeen pinnat pyyhitään puhtaaseen veteen kostutetulla nihkeällä siivousliinalla. Hankaavia puhdistusaineita tai liuottimia ei saa käyttää. Puhdistetut pinnat on kuivattava hyvin. Mahdollinen roiskevesi on aina kuivattava pinnoilta välittömästi. Maalatut ja lakatut ovet, runko-osat sekä vedinlistat Maalatut ja lakatut pinnat puhdistetaan neutraalilla veteen annostellulla pesuaineella. Pelkkään veteen kostutetulla nihkeällä mikrokuituliinalla voi pyyhkiä tahroja ja rasvaisia sormenjälkiä. Hankausaineiden käyttö on kielletty. Maalatut ja lakatut pinnat on pidettävä aina kuivina, roiskevesi on kuivattava välittömästi. Työtasot Laminaattitasot puhdistetaan veteen annostellulla neutraalilla (ph 6-8) pesuaineella. Hankausaineiden käyttö on kielletty. Laminaattitasot kestävät jonkin verran hetkellistä kuumuutta, mutta paloläiskien estämiseksi pannunalustojen käyttö on suositeltavaa kuumien astioiden alla. Laminaattitaso ei kestä vaurioitumatta leikkuualustana. Lakatut massiivipuutasot puhdistetaan kuten lakatut ovet. Öljytyt puutasot puhdistetaan nihkeällä veteen kostutetulla siivousliinalla. Tahrojen poistoon voi käyttää Osmo Color hoito- ja puhdistusvahaa. Öljyvahakäsittely tulee uusia tarvittaessa. Kun tason pinta on kulunut niin, ettei vesi pisaroidu vahatulle pinnalle ominaisella tavalla, lisätään Osmo Color Top Oilia ohut kerros ja annetaan kuivua. Osmo Color tuotteita on saatavilla mm. rautakaupoista. Mekanismit ja laatikot Mekanismit, laatikot, ritilät ja karusellit puhdistetaan neutraalilla pesuaineliuoksella. 38
39 Takuuehdot Takuun alkaminen Takuuaika alkaa tavaran toimituksesta, eli siitä päivästä, jolloin kalusteet toimitetaan asiakkaalle tai varastoidaan asiakkaan lukuun. Takuuajat ja takuun sisältö kalusteiden metallilaatikoille, liukukiskoille ja saranoille myönnämme 30 vuoden takuun. (Laatikot Hettich ArciTech, sarana Blum Clip) muille kalusteisiin sijoitetuille mekanismeille myönnämme 10 vuoden toimivuustakuun kalusterunkojen, työtasojen ja kalusteovien takuuaika on 18 kk kalustetoimitukseen liittyvien oheistuotteiden (esim. hanat, altaat, kodinkoneet) takuuaika on toimittajakohtainen (1-2 vuotta) Rajoitukset ja voimassaolo Kaikki takuumme koskevat vain normaalissa koti- ja asumiskäytössä olevia kalusteita. Takuu ei koske tuotteen virheellisestä käytöstä aiheutunutta kulumista eikä välillisiä vahinkoja. Takuun piiriin eivät myöskään kuulu ajan ja valon mahdollisesti kalusteille aiheuttamat normaalit värimuutokset. Takuu ei koske vaurioita, jotka aiheutuvat kalusteisiin liitetyistä, upotetuista tai yhdistetyistä kodinkoneista tai muusta laitteesta (liiallinen kosteus, kuumuus, riittämätön tuuletus). tms.). Takuukorvausmenettely Ottakaa yhteys jälleenmyyjäliikkeeseen takuukorvausselvityksen käynnistämiseksi. Mikäli kalusteissa ilmenee takuuehtojen mukaan korvauksen piiriin kuuluva virhe, takuunantaja toimittaa asiakkaalle viallisen osan tilalle uuden virheettömän vastaavanlaisen osan tai mikäli vastaavanlaisen osan saatavuus on vaikeutunut, lähinnä vastaavan tuotteen kohtuullisessa ajassa sopivaksi katsomallaan kuljetusvälineellä. Takuunantaja vastaa kustannuksista. Värierot alkuperäisten ja takuuna toimitettujen osien välillä ovat mahdollisia. Ne eivät aiheuta takuunantajalle muuta korvausvelvollisuutta. Mikäli korvausvaatimus kohdistuu sellaiseen osaan jonka saatavuus on vaikeutunut esimerkiksi valmistuksen lopettamisen seurauksena, on takuunantajalla vaihtoehtoisesti oikeus suorittaa asiakkaalle korvaus rahassa, joka määrältään vastaa takuunalaisen osan alkuperäistä hintaa. Mikäli asiakas kuitenkin vaatii alkuperäistä vastaavaa osaa on takuunantajalla oikeus veloittaa yksittäiskappaleen teettämisestä aiheutuvat lisäkustannukset asiakkaalta (tästä sovitaan aina erikseen asiakkaan kanssa). Domus Yhtiöt Oy PL Koria Puh
