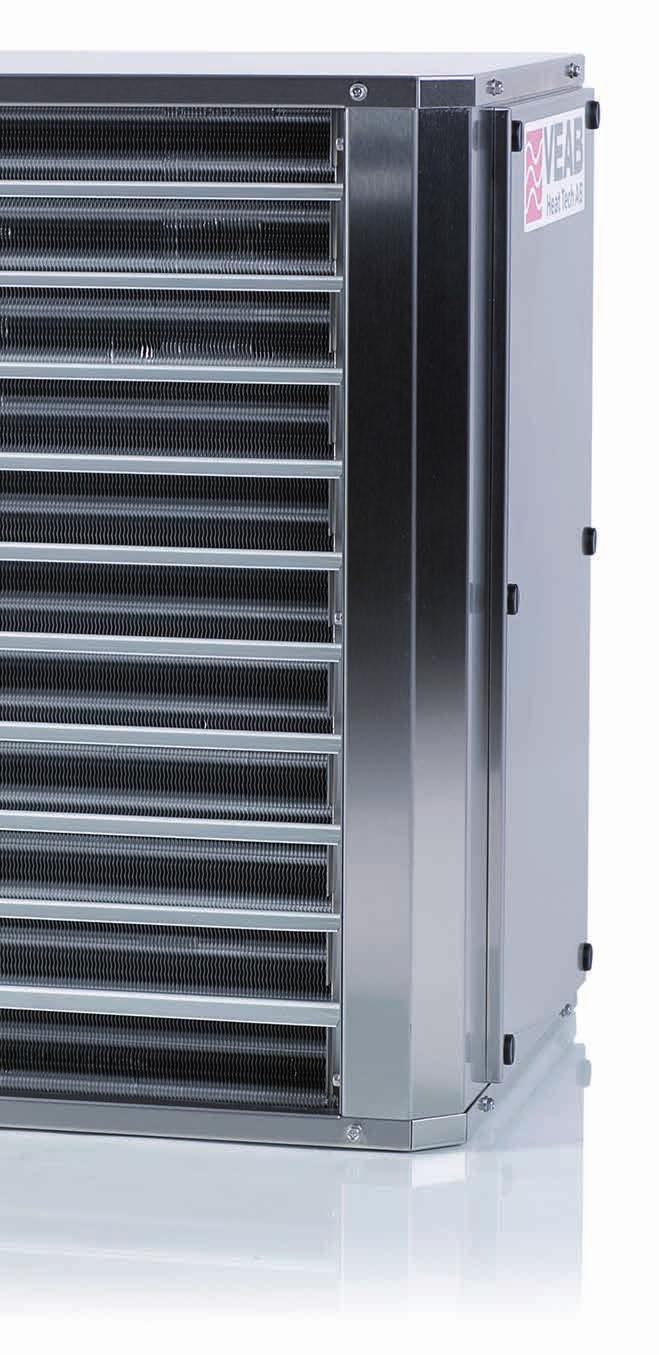

AW C, AW CE, AW D, AW Ex ja AW H Lämpöpuhaltimet lämpimälle vedelle raskaisiin ympäristöihin

Transkriptio

1 AW C, AW CE, AW D, AW Ex ja AW H Lämpöpuhaltimet lämpimälle vedelle raskaisiin ympäristöihin

2 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN AW C, AW CE, AW D, AW Ex ja AW H Lämpöpuhaltimet raskaisiin ympäristöihin AW-puhaltimet ovat raskaisiin ympäristöihin tarkoitettuja lämpöpuhaltimia, jotka soveltuvat, korkeiden materiaali- ja turvallisuusvaatimusten käyttöolosuhteisin, esimerkkinä offshoretoiminta, korrosiiviset olosuhteet tai kemian teollisuus. Kaikki puhaltimet ovat yksinkertaisia asentaa. AW-puhaltimia on kaksi kokoa ja viisi erilaista mallia. Kaksi kokoa ja viisi mallia Ruostumaton kotelo Soveltuu seinäkiinnitykseen Yksinkertainen 230 V~ asennus (AW Ex 400 V 3~) Säädettävä ilmanohjain ohjaa ilmaa korkeussuunnassa AW CE/Ex/H -mallissa on tarkastusluukku puhaltimen ja vesipatterin puhdistamista varten AW C/D -mallissa on avattava etupaneeli vaivatonta puhdistamista varten Kaikki mallit soveltuvat myös ulkoiseen ohjaukseen. Rakenne Jokaisessa mallissa on yksilöllinen rakenne, joka sopii tiettyyn ympäristöön. AW C korrosiiviseen ympäristöön, katso sivu 4 AW CE korrosiiviseen ympäristöön, katso sivu 6 AW D pölyiseen ympäristöön, katso sivu 8 AW Ex räjähdysluokiteltuun ympäristöön, katso sivu 10 AW H ympäristöihin, joissa on korkea lämpötila, katso sivu 14 Kapasiteetti Kussakin mallissa on kapasiteettitaulukot. Hyväksyntä Lämpöpuhaltimet on valmistettu seuraavien standardien mukaisesti: LVD-direktiivi: Standardi EN ja EN EMC-direktiivi: EN , EN , EN ja EN EMF-direktiivi: EN AW Ex -mallin hyväksyntä, katso sivu 8. Sivu 2 Luku 15

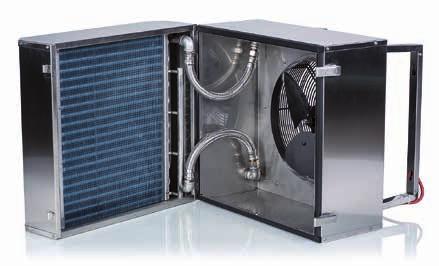

3 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN Malleissa AW CE, AW EX ja AW H malleissa on tarkastamista ja puhdistamista helpottava tarkastusluukku. Malleissa AW C ja AW D on avattava etupaneeli. Mallien AW C ja AW D tarkastamista helpottava tarkastusluukku helpottaa myös puhaltimen ja vesipatterin puhdistamista. Luku 15 Sivu 3

4 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORROSIIVISIIN YMPÄRISTÖIHIN AW C Lämpöpuhaltimet korrosiivisiin ympäristöihin AW C on suunniteltu seinäasennukseen korrosiivisissa ympäristöissä kuten offshore-toiminta ja kemian teollisuus. AW C -mallissa on pölytiivis ja huuhtelun kestävä rakenne IP65-suojaluokan mukaisesti. Käyttää lämmintä vettä energian siirtoon Tarkoitettu käytettäväksi kosteissa ja korrosiivisissa ympäristöissä Täyttää korroosioluokan C5 vaatimukset Kotelo ja ohjaustaulu haponkestävää ruostumatonta terästä, EN Vesipatterin putket haponkestävää ruostumatonta terästä, EN Laipat nanometallipinnoitettua alumiinia Kotelointiluokka IP65 pölytiivis ja huuhtelun kestävä Rakenne Kotelo ja ilmanohjain haponkestävää ruostumatonta terästä, EN Vesipatterin putket haponkestävää ruostumatonta terästä ja laipat nanometallipinnoitettua alumiinia. Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65 (pölytiivis ja huuhtelun kestävä). Mukana toimitetaan seinäkiinnike. Ohjaus AW C toimitetaan ilman automatiikkaa yhdellä puhallusnopeudella. Mittapiirros Katso sivu 16. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen) Tuote Venttiili VM ,6 (AW C22) Venttiili VM ,4 (AW C42) Kuvaus Ruostumatonta terästä, EN V, Kotelointiluokka IP65 Maks. 140 C, 16 baaria. VM 8622 Kv 3,6, ¾" Liitäntä VM 8622 Kv 8,4, 1" Liitäntä Termostaatti AWST35 Koteloitu termostaatti 0-35 C. Kotelointiluokka IP65 2,6 A AC3 Tasosuodatin AWPFC Lämpimän veden maksimilämpötila asennetulla suodattimella on 100 C. Sivu 4 Luku 15

5 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORROSIIVISIIN YMPÄRISTÖIHIN Valikoiman yleiskuvaus Tyyppi AW C22 AW C42 Jännite 230 V~ 230 V~ Virrankulutus, maks. A 0,5 1,35 Ilmamäärä m³/h Äänenpainetaso db(a) Puhalluspituus 1) m 7 10 Liitäntäputki G3/4" G3/4" Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C 70 2) 70 2) Paino kg Kotelointiluokka IP65 IP65 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. 2) 35 C varustettuna VEABin termostaatilla. AW C22 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,5 28,9 0,36 16,5 38,2 24,3 0,30 12,2 25,4 14,9 0,18 4, ,4 24,6 0,30 12,2 42,1 20,0 0,24 8,2 29,5 10,7 0,13 2,7 AW C42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,2 54,1 0,66 19,2 36,1 45,2 0,55 13,7 23,8 27,4 0,33 5, ,3 46,0 0,56 14,0 40,3 37,2 0,45 9,4 28,2 19,4 0,24 2,7 Voit myös tehdä oman laskelmat verkko pohjaisen laskentaohjelman VEAB Select ( avulla tai pyydä apua myyjiltämme. Suunnittelu/tilaaminen Kuvaava teksti - AW C Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW C, kotelo ja ilmanohjain haponkestävää ruostumatonta terästä, EN Vesipatterin putket haponkestävää ruostumatonta terästä ja laipat nanometallipinnoitettua alumiinia. Täyttää korroosioluokan C5 vaatimukset Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Luku 15 Sivu 5

6 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORROSIIVISIIN YMPÄRISTÖIHIN AW CE Lämpöpuhaltimet korrosoiviin ympäristöihin AW CE on suunniteltu erityisesti seinälle asennettavaksi korrosoiviin ympäristöihin kuten offshore-toiminnassa ja kemian teollisuudessa. IP65-suojaluokan mukainen AW CE -versio on pölytiivis ja kestää huuhtelun. Käyttää lämmintä vettä energian siirtoon Tarkoitettu käytettäväksi kosteissa ja korrosoivissa ympäristöissä Käämi on pintakäsitelty ElectroFin E-coat -pinnoitteella ja täyttää korroosioluokkien C5-I ja C5-M vaatimukset. Kotelo ja seinäkiinnike on valmistettu ruostumattomasta teräksestä standardin EN mukaan Puhdistusluukku pikalukolla Suojausluokka IP65 (pölytiivis ja huuhtelunkestävä) Rakenne Kotelo ja ilmanohjain on valmistettu ruostumattomasta teräksestä standardin EN mukaan. Käämi kupariputkella ja alumiinilamelleilla on pintakäsitelty ElectroFin E-coat -pinnoitteella. Tämä tarkoittaa muun muassa sitä, että koko käämi on käsitelty upottamalla joustavaan epoksipolymeerinkylpyyn 100 % peittävyyden varmistamiseksi. Lämpöhäviö on alle 1 %. Kela täyttää siten korroosioluokkien C5-I ja C5-M vaatimukset. Puhdistusluukussa on pikalukko helppoa puhdistamista varten. Suojausluokka IP65 (pölytiivis ja huuhtelunkestävä). Toimitetaan seinäkiinnikkeellä. Ohjaus AW CE toimitetaan ilman automatiikkaa, joten puhallin toimii yhdellä nopeudella. Mittapiirros Katso sivu 14. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen) Tuote Venttiili VM ,6 (AW C22) Venttiili VM ,4 (AW C42) Kuvaus Ruostumatonta terästä, EN V, Kotelointiluokka IP65 Maks. 140 C, 16 baaria. VM 8622 Kv 3,6, ¾" Liitäntä VM 8622 Kv 8,4, 1" Liitäntä Termostaatti AWST35 Koteloitu termostaatti 0-35 C. Kotelointiluokka IP65 2,6 A AC3 Tasosuodatin AWPFC Lämpimän veden maksimilämpötila asennetulla suodattimella on 100 C. Sivu 6 Luku 15

7 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORROSIIVISIIN YMPÄRISTÖIHIN Valikoiman yleiskuvaus Tyyppi AW C22E AW C42E Jännite 230 V~ 230 V~ Virrankulutus, maks. A 0,5 1,35 Ilmamäärä m³/h Äänenpainetaso 1) db(a) Heittopituus m 7 10 Liitäntäputki R3/4" R1" Veden korkein käyttölämpötila C Veden suurin käyttöpaine bar Ympäristön maksimilämpötila C 70 2) 70 2) Paino kg Kotelointiluokka IP65 IP65 1) Mitattu 5 metrin etäisyydeltä AW:n edestä. 2) 35 C VEABin termostaatin kanssa. Kapasiteetti AW C22E Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Veden virtaus Ilmavirtaus Veden virtaus Veden virtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,2 29,5 0,37 11,9 39,4 25,2 0,31 9,0 27,4 16,4 0,20 4, ,1 24,8 0,31 8,6 44,2 20,6 0,26 6,1 31,9 11,9 0,15 2,3 Kapasiteetti AW C42E Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Veden virtaus Ilmavirtaus Veden virtaus Veden virtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,6 56,6 0,70 30,3 38,1 48,5 0,60 23,1 26,9 32,2 0,40 11, ,8 47,7 0, ,2 39,8 0,49 15,9 31,8 23,7 0,29 6,4 Voit myös tehdä oman laskelmat verkko pohjaisen laskentaohjelman VEAB Select ( avulla tai pyydä apua myyjiltämme. Suunnittelu/tilaaminen Kuvaava teksti - AW CE Lämpimän veden lämpöpuhaltimet, VEABin tyyppi AW CE kotelolla ja ilmanohjaimella, valmistettu ruostumattomasta, haponkestävästä teräksestä standardin EN mukaisesti. Käämi kupariputkella ja alumiinilamelleilla on pintakäsitelty ElectroFin E-coat -pinnoitteella. Täyttää siten korroosioluokkien C5-I ja C5-M vaatimukset. Puhdistusluukussa on pikalukko helppoa puhdistamista varten. Kotelointiluokka IP65. Toimitetaan seinäkiinnikkeellä. Tarvikkeet kuten termostaatti ja suodatin tilataan erikseen. Luku 15 Sivu 7

8 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE PÖLYISIIN YMPÄRISTÖIHIN AW D Lämpöpuhaltimet pölyisiin ympäristöihin AW D on suunniteltu lämpimälle ilmalle pölyisiin ympäristöihin kuten teollisuuskiinteistöt ja puusepäverstaat. Käyttää lämmintä vettä energian siirtoon Tarkoitettu käytettäväksi pölyisissä ympäristöissä Kotelo haponkestävää ruostumatonta terästä, EN Vesipatterin putki kuparia Lamelliväli 4,5 mm Kotelointiluokka IP65 pölytiivis ja huuhtelun kestävä Rakenne Kotelo haponkestävää ruostumatonta terästä, EN Vesipatteriosa kupariputkea ja laipat alumiinia. Laippojen välinen etäisyys on 4,5 mm, joka minimoi pölyn ja hiukkasten kerääntymisen vesipatteriin. Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65 (pölytiivis ja huuhtelun kestävä). Mukana toimitetaan seinäkiinnike. Ohjaus AW D toimitetaan ilman automatiikkaa yhdellä puhallusnopeudella. Mittapiirros Katso sivu 17. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen) Tuote Venttiili VM ,4 Kuvaus 230V, Kotelointiluokka IP65 Maks 140 C, 16 baaria Kv 8,4 ¾" Liitäntä AWST35 Koteloitu termostaatti 0-35 C. Kotelointiluokka IP65 2,6 A AC3 Tasosuodatin AWPFC Lämpimän veden maksimilämpötila asennetulla suodattimella on 100 C. Sivu 8 Luku 15

9 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE PÖLYISIIN YMPÄRISTÖIHIN Valikoiman yleiskuvaus Tyyppi AW D22 AW D42 Jännite 230 V~ 230 V~ Virrankulutus, maks. A 0,5 1,35 Ilmamäärä m³/h Äänenpainetaso 1) db(a) Puhalluspituus m 7 10 Liitäntäputki R3/4" R3/4" Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C 70 2) 70 2) Paino kg Kotelointiluokka IP65 IP65 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. 2) 35 C varustettuna VEABin termostaatilla. AW D22 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,8 21,8 0,27 4,7 28,8 18,7 0,23 6,5 20,8 12,4 0,15 3, ,4 18,4 0,23 6,3 35,4 15,3 0,19 4,6 27,1 9,1 0,11 1,8 AW D42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,0 40,7 0,50 14,7 27,4 35,0 0,43 11,3 19,9 23,3 0,28 5, ,9 34,4 0,42 10,8 34,1 28,8 0,35 7,9 26,5 17,3 0,21 3,3 Voit myös tehdä oman laskelmat verkko pohjaisen laskentaohjelman VEAB Select ( avulla tai pyydä apua myyjiltämme. Suunnittelu/tilaaminen Kuvaava teksti - AW D Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW D, kotelo haponkestävää ruostumatonta terästä, EN Vesipatterit kupariputkea ja laipat alumiinia. Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Luku 15 Sivu 9

10 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE RÄJÄHDYSLUOKITELTUIHIN YMPÄRISTÖIHIN AW Ex Lämpöpuhaltimet räjähdysluokiteltuihin ympäristöihin AW Ex on suunniteltu erityisesti lämpimälle ilmalle sellaisin ympäristöihin, joissa esiintyy ajoittainen räjähdysvaara (vyöhyke 1 ja vyöhyke 2). Käyttää lämmintä vettä energian siirtoon Hyväksytty käytettäväksi ympäristöissä, joissa kaasut tai höyryt saavat aikaan räjähdysvaaran (laitteistoluokka 2G) Kotelo on ruostumatonta terästä, EN Vesipatterin putki kuparia Lämpötilaluokka T4 (maks. 135 C) Korkein ympäristön lämpötila 40 C Kotelointiluokka IP44 roiskevesitiivis Termistorimoottorisuoja U-EK230E sisältyy. Rakenne Kotelo on ruostumatonta terästä, EN Vesipatterin putket kuparia ja laipat alumiinia. Tarkastusluukku ja pikalukko helpompaa tarkastamista ja puhdistamista varten. Kotelointiluokka IP44 (roiskevesitiivis). Seinäkannakkeet ja termistorimoottorisuoja sisältyvät toimitukseen. Ohjaus AW Ex toimitetaan Ex-luokituksen mukaisella kytkentäkotelolla puhallinmoottoreita varten. Ex-luokituksen toteutumiseksi toimitukseen sisältyvä termistorimoottorisuoja on asennettava. Termistorimoottorisuoja U-EK230E on termistorimoottorisuoja jota käytetään yhdessä kontaktorin kanssa suojaamassa Ex-puhaltimia. AW-EX:n puhallinmoottoreissa on kuusi sarjaan kytkettyä termostoria, kaksi per vaihe. Lämpötila vaikuttaa termostorien resistanssiin - kun moottorin lämpötila ylittää sallitun lämpötilan resistanssi nousee jyrkästi ja moottorisuoja laukeaa. U-EK230E on sijoitettava EX-luokitetun alueen ulkopuolelle. Suunniteltu asennettavaksi DIN-kiskoon, leveys 35 mm. Mittapiirros Katso sivu 18. U-EK230E Sivu 10 Luku 15

11 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE RÄJÄHDYSLUOKITELTUIHIN YMPÄRISTÖIHIN Valikoiman yleiskuvaus Tyyppi AW Ex22 AW Ex42 Jännite 400V3~ 400V3~ Virrankulutus, maks. A 0,27 0,51 Ilmamäärä m³/h 2250 / / 3490 Äänenpainetaso db(a) 61 / / 64 Puhalluspituus 1) m 8 / 7 10 / 9 Liitäntäputki mm Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C -20 C C -20 C C Paino kg Kotelointiluokka, moottori IP44 IP44 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. Merkintä II 2 G c Ex e IIB T4 Gb Hyväksyntä AW Ex on valmistettu seuraavien standardien mukaisesti: LVD-direktiivi: Standardi EN ja EN EMC-direktiivi: EN , EN , EN ja EN EMF-direktiivi: EN AW Ex täyttää ATEX-direktiivin 94/9/EY vaatimukset EU/EFTA-maissa. VEABin laatujärjestelmän on sertifioinut Intertek (NB 0359) sertifikaatin ITS09ATExQ6440 mukaisesti AW Ex -vaatimusten testauksen ja sertifioinnin on suorittanut NEMKO. Soveltuvat testausstandardit: Kotelointiluokka IP44, IEC/EN Yleiset ATEX-vaatimukset IEC/EN EX e (korkea turvallisuus) IEC/EN Luku 15 Sivu 11

12 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE RÄJÄHDYSLUOKITELTUIHIN YMPÄRISTÖIHIN AW Ex22 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,4 30,5 0,38 12,0 37,8 26,0 0,37 9,0 26,3 16,9 0,21 4, ,6 25,6 0,37 8,6 42,8 21,2 0,20 6,2 31,1 12,3 0,15 2,3 AW Ex42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,5 54,9 0,68 18,7 37,1 47,0 0,58 14,2 26,1 30,9 0,38 6, ,8 46,2 0,57 13,6 42,3 38,5 0,47 9,8 31,0 22,6 0,27 3,8 Voit myös tehdä oman laskelmat verkko pohjaisen laskentaohjelman VEAB Select ( avulla tai pyydä apua myyjiltämme. Sivu 12 Luku 15

13 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE RÄJÄHDYSLUOKITELTUIHIN YMPÄRISTÖIHIN Lisävarusteet (Kaikki tarvikkeet tilataan erikseen.) Tuote U-EK Kuvaus U-EK, muovikotelo U-EK230E:lle. Kotelointiluokka IP54. Mitat: LxKxS (mm): 74 x 135 x 100 Termostaatti TRK Termostaatti sisätilojen lämpötilan säädöllä. Lämpötila-alue: 0 50 C, maksimiasetus AW-EXluokituksella on +40 C Tiedot: 16,0 A, 400 V. Kotelointiluokka IP65. Lämpötilaluokka T6. Luokitus EX II 2 G Ex de mb II C T6. Muuntaja RTRD 2 AW Ex -luokituksen mukaisen puhaltimen moottorin pyörimisnopeutta voidaan säädellä 5-portaisella muuntajalla RTD 2. Tiedot: 2,0 A, 3 x 400 V, 50 Hz. Kotelointiluokka IP54. Mitat: 240 x 284 x 132 mm (L x K x S) RTRD 2 on sijoitettava EX-luokitellun vyöhykkeen ulkopuolelle. Suunnittelu/tilaaminen Kuvaava teksti - AW Ex Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW Ex, kotelo haponkestävää ruostumatonta terästä, EN Vesipatterit kupariputkea ja laipat alumiinia. Tarkastusluukku ja pikalukko helpompaa tarkastamista ja puhdistamista varten. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Merkintä: Ex II 2G c Ex e IIB T4 Gb Kotelon materiaali: Ruostumaton EN Suojausmuoto: IP44 Lämpötilaluokka: T4 (maks. 135 C) Maks. ympäristön lämpötila: -20 C C Luku 15 Sivu 13

14 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORKEISIIN YMPÄRISTÖN LÄMPÖTILOIHIN AW H Lämpöpuhaltimet sisätilojen lämmittämiseen lämpötilaan 70 C saakka AW H on suunniteltu lämpimälle ilmalle ympäristöihin, joiden lämpötila on hyvin korkea, kuten kuivaamot ja vulkanointilaitokset sekä saneeraustilat. Käyttää lämmintä vettä energian siirtoon Tarkoitettu korkean lämpötilan ympäristöihin. Kotelo on ruostumatonta terästä, EN Laipoissa hydrofiilipäällyste mm. yksinkertaisempaa puhdistamista ja parempaa ylläpitoa varten. Kotelointiluokka IP65 pölytiivis ja huuhtelun kestävä Rakenne Kotelo on ruostumatonta terästä, EN Vesipatterin putket kuparia ja laipat hydrofiilipäällystettyä alumiinia. Kotelointiluokka IP65 (pölytiivis ja huuhtelun kestävä). Mukana toimitetaan seinäkiinnike. Ohjaus AW H toimitetaan ilman automatiikkaa yhdellä puhallusnopeudella. Mittapiirros Katso sivu 19. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen) Tuote Venttiili VM ,4 Kuvaus 230V, Kotelointiluokka IP65 Maks 140 C, 16 baaria Kv 8,4 ¾" Liitäntä AWST35 Koteloitu termostaatti 0-35 C. Kotelointiluokka IP65 2,6 A AC3 Tasosuodatin AWPFC Lämpimän veden maksimilämpötila asennetulla suodattimella on 100 C. Sivu 14 Luku 15

15 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORKEISIIN YMPÄRISTÖN LÄMPÖTILOIHIN Valikoiman yleiskuvaus Tyyppi AW H22 AW H42 Jännite 230 V~ 230 V~ Virrankulutus, maks. A 0,5 1,35 Ilmamäärä m³/h Äänenpainetaso db(a) Puhalluspituus 1) m 6 9 Liitäntäputki mm Ø22 Ø28 Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C Paino kg Kotelointiluokka IP65 IP65 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. AW H22 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 98 C/85 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,6 26,6 0,33 8,3 55,9 21,8 0,27 5,9 72,7 32,1 0,61 26, ,4 16,3 0,20 3,4 61,2 11,8 0,14 1,9 78,9 21,6 0,41 12, ,5 6,6 0,09 0,6 67,3 3,6 0,06 0,14 84,4 11,9 0,33 4,2 * Ilman lämpötilalla 60 C veden lämpötila on 80 C/65 C. AW H42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 98 C/85 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,7 52,4 0,65 10,6 53,4 43,0 0,53 7,5 69,4 63,6 1, ,3 32,1 0,40 4,3 59,6 23,1 0,28 2,4 76,4 42,8 0,82 16, ,5 12,9 0,16 0,8 66,0 7,1 0,12 0,5 82,8 23,6 0,45 5,3 * Ilman lämpötilalla 60 C veden lämpötila on 80 C/65 C. Voit myös tehdä oman laskelmat verkko pohjaisen laskentaohjelman VEAB Select ( avulla tai pyydä apua myyjiltämme. Suunnittelu/tilaaminen Kuvaava teksti - AW H Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW H, kotelo ruostumatonta terästä, EN Vesipatterin putket kuparia ja laipat hydrofiilipäällystettyä alumiinia. Tarkastusluukku ja pikalukko helpompaa tarkastamista ja puhdistamista varten. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Luku 15 Sivu 15

16 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN Mittapiirros AW C Mitat A mm B mm C mm D mm E F mm G mm H mm I AW C G 3/4" AW C G 3/4" AW CE Mitat A mm B mm C mm D mm E F mm G mm H mm I AW C22E R 3/4" AW C42E R 1" Sivu 16 Luku 15

17 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN AW D Mitat A mm B mm C mm D mm E F mm G mm H mm I AW D G 3/4" AW D G 3/4" Luku 15 Sivu 17

18 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN AW Ex Mitat A mm B mm C mm D mm E mm F mm G mm H mm I AW Ex AW Ex Sivu 18 Luku 15

19 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN AW H Mitat A mm B mm C mm D mm E mm F mm G mm H mm I AW H AW H Luku 15 Sivu 19
