1 Kuivakäymälätekniikkaa ja vaihto kuivaan SYKE tekniikkapäivä

2 Käymäläseura Huussi ry Ympäristöjärjestö, n.500 henkilöjäsentä, 30< yritysjäsentä, yhteisöjäseniä Neuvontaa: 2018 valtakunnallinen jätevesineuvonta Tiedotustyötä Vaikuttamistyö (vesihuoltolaki, lannoitelainsäädäntö, ympäristönsuojelumääräykset, resurssitehokkuus EU-tasolla, YK:n Post2015 linjaukset ym.) Hankkeet (kv-kehitysyhteistyöhankkeet, Suomessa) Luennot, koulutukset ja kurssit (tilauksesta: korkeakouluille, kansalaisopistoille, jätevesihankkeille, kunnille jne.) Kansainväliset konferenssit, Dry Toilet Conference 2018, Tampere, Hiedanranta , Suomipäivä 22.8., kansainvälinen konferenssi ja laitenäyttely

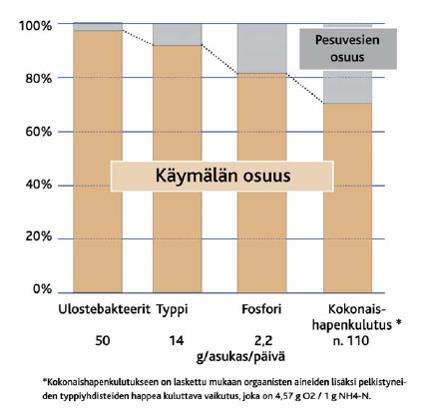

3 Miksi valita kuivakäymälä Pönttö ei puhdista, Ympäristöministeriö. Piirros Seppo Leinonen.

4 Miksi valita kuivakäymälä Laaja määrä malleja jokaiseen tarpeeseen Säästää vettä, helpottaa jätevesien puhdistusta Etenkin haja-asutusalueella päihittää vesivessan Edullisempi järjestelmä, käsittely ainoastaan harmaille vesille Mahdollistaa ravinnekierron, komposti maanparannukseen ja pissa lannoitteeksi Oikein asennettuna hajuttomampi kuin WC Tulevaisuuden käymälä, teknologiaa kehitetään jatkuvasti

5 Miksi valita kuivakäymälä Kuva: Suomen vesiensuojeluyhdistysten liitto ry

6 Kuivakäymälöitä koskevat lait, asetukset ja määräykset Eri laeissa ja määräyksissä säädetään myös kuivakäymälöiden asentamiseen, käyttöön ja tuotosten loppusijoittamiseen liittyen Jätelaki (1072/1993) - kuntien jätehuoltomääräykset Laki eräistä naapuruussuhteista (26/1920) Maankäyttö- ja rakennuslaki (132/1999) - kuntien rakennusjärjestykset (tarvitaan mahdollisesti rakennuslupa / toimenpidelupa / ilmoitus) Terveydensuojelulaki (763/1994) Vesihuoltolaki (119/2001) - vesihuoltolaitosten toiminta-alueiden määrittely Ympäristönsuojelulaki (527/2014) - kuntien ympäristönsuojelumääräykset, muutos 3 a luku ( ) Valtioneuvoston asetus talousjätevesien käsittelystä viemäriverkostojen ulkopuolisilla alueilla eli uudistettu hajajätevesiasetus Ranta-alueet tai pohjavesialueet saattavat olla kunnissa tiukemmin säädeltyjä

Luvat ja suunnitelmat Kunnan rakentamista, jäteveden käsittelyä ja kompostointia koskevat määräykset Ammattitaitoiset kuivakäymäläjärjestelmien suunnittelijat harvassa Haja-asutusalueella tärkeää

7 Luvat ja suunnitelmat Kunnan rakentamista, jäteveden käsittelyä ja kompostointia koskevat määräykset Ammattitaitoiset kuivakäymäläjärjestelmien suunnittelijat harvassa Haja-asutusalueella tärkeää tehdä samalla suunnitelma harmaiden vesien käsittelyjärjestelmästä Ennen vuotta 2004 rakennetuilla kiinteistöillä on siirtymäaikaa saneerausten tekemiselle - Alle 100 m vesistöstä ja pohjavesialueet: järjestelmät oltava kunnossa Yli 100 m vesistöstä, viimeistään vesi- ja viemärijärjestelmään kohdistuvan remontin tai muun isomman luvanvaraisen peruskorjauksen yhteydessä

8 Järjestelmän suunnittelu Tilan asettaman rajoitteet/mahdollisuudet Käyttäjämäärä ja käyntitiheys = tyhjentämisväli Keskimäärin 1 henkilön tuotos: - 500l virtsaa/vuosi ja - 50l kiinteää jätettä/vuosi Kompostoituessa tilavuus pienenee parhaimmillaan 1/3 Laitekohtaiset suositukset ja laitteen toimintaperiaate Erityisvaatimukset (istuimet, korkeus ym.) Käymälän ja kompostin suojaetäisyys vesistöön ja kaivoihin (tarkasta kunnan määräykset) sekä naapurin rajaan

9 Tilat ja laitteen valinta Uudisrakennuksessa tilojen suunnittelu valitun laitetyypin mukaan Vanhassa rakennuksessa laite valittava usein tilaratkaisujen pohjalta Laitekohtaiset vaatimukset: käymäläistuimen sekä käymäläjäte- ja nestesäiliöiden tilantarve Läpiviennit: ilmastointiputkelle, nesteletkulle, kuilulle istuimesta käymäläjätesäiliöön Osa käymälälaitteista vaatii toimiakseen lämpimän tilan Ota huomioon lasten, ikääntyvien ja liikuntarajoitteisten erityisvaatimukset Käsienpesupiste

10 Tyhjennys ja huolto HELPPO TYHJENNYS JA HUOLTO takaa tyytyväiset käyttäjät Varmistettava, että käymälähuoneessa on riittävästi tilaa laitteen käytölle, huoltotoimille ja vesipisteelle Käymälän sijoitus lähelle ulkoseinää tai -ovea

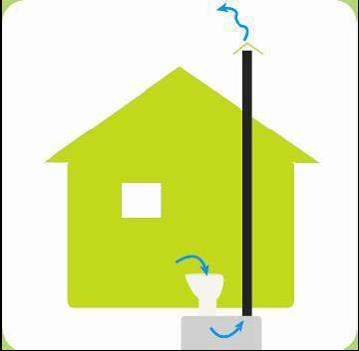

11 Ilmanvaihto Käymälätilasta ilmanpoisto käymälälaitteen kautta Sähköinen puhallin sisäkuivakäymälöissä välttämätön Ilmanvaihtoputket mahdollisimman suoraan katolle Eristettävä kylmien tilojen läpiviennit

12 Ilmanvaihto takaa hajuttoman käymälän Laiteen saatava riittävästi korvausilmaa (erityisesti tuhkaava) Käymälälaitteen ilmanvaihtoputkia ei saa liittää koneelliseen ilmanvaihtoon Paineellisen ilmanvaihdon poistoilmaventtiili käymälätilan katossa suljettava Tulisija tai poistoilmaventtiili käymälän läheisyydessä saattaa vetää ilmaa käymälästä asuinhuoneisiin; laitteen puhaltimen teho ja sen säätömahdollisuus

13 Laitemallit Kompostoiva kuivakäymälä Erotteleva kuivakäymälä Haihduttava kuivakäymälä Pakastava kuivakäymälä Tuhkaava käymälä Vähävetinen käymälä

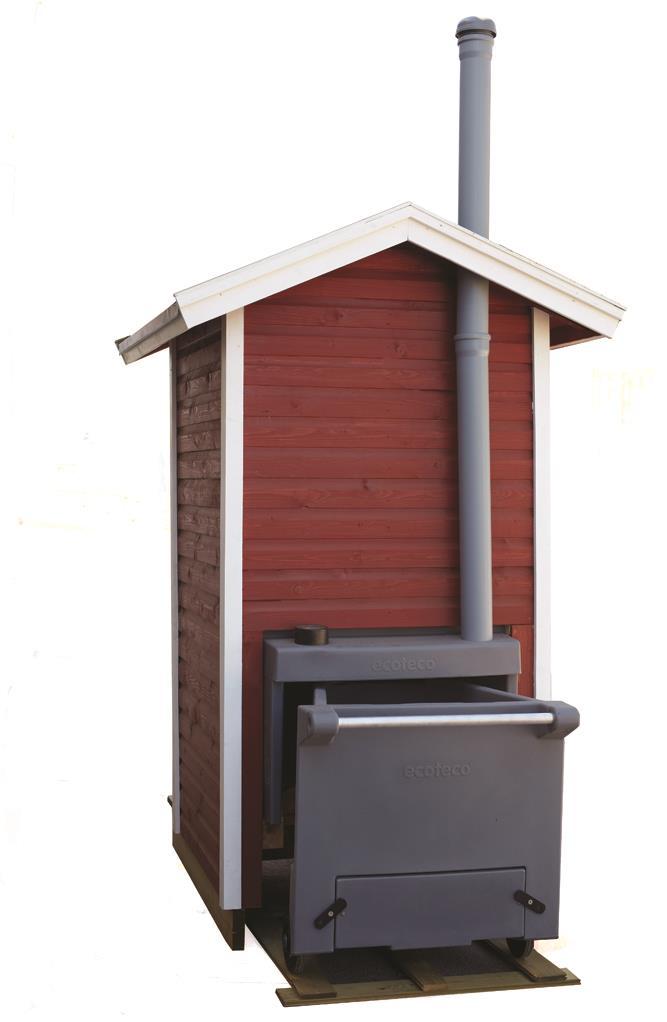

14 Kompostoiva kuivakäymälä ULOS Ilmanvaihtoputki istuimen tasalle mahdollisimman suorana katolle Ylimäärä-nesteen erottelu (suotoneste), kuivikkeen käyttö ja ilmanvaihto Jälkikompostointi usein tarpeen Malleja eri tarkoituksiin (muista mitoitus) ecoteco

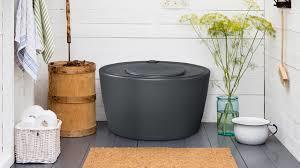

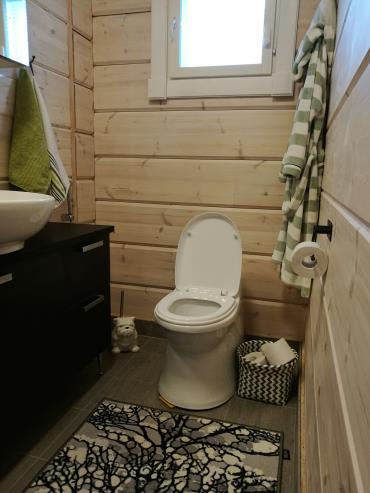

15 Kompostoiva kuivakäymälä SISÄLLE Monen kokoisia laitteita: lokero-, vaihto- tai suursäiliöllisiä malleja Asennus usein kahteen kerrokseen Kuivikkeen käyttö (ks. laitemallikohtaiset ohjeet) Suotonesteille oma astia ja tilaa säiliölle Kekkilä

16 Kompostoiva kuivakäymälä (2 krs mallit) Sisällä istuin, kompostisäiliö alakerrassa Lämmin tila tai säiliö eristetty Voidaan käyttää useampia istuimia Erilaisia suursäiliöitä käymäläistuimen alapuolella Pitkä tyhjennysväli saadaan usein valmista multaa Ekolet

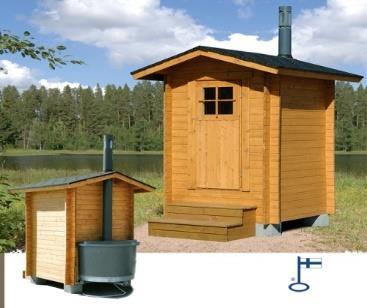

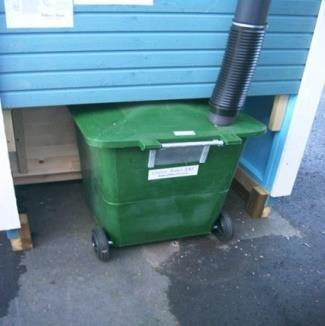

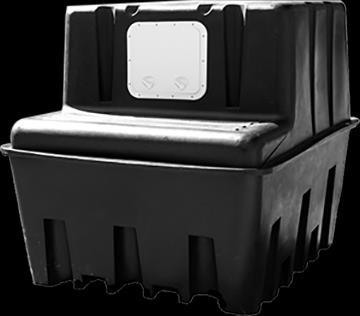

17 Kompostoivat kuivakäymälät Green Toilet 330 (säiliön tilavuus 330 l, saatavana myös 120 l matalampi malli) Ekolet sisä- ja ulkomalleja (säiliön tilavuus l) Clivus multrum suursäiliöt l

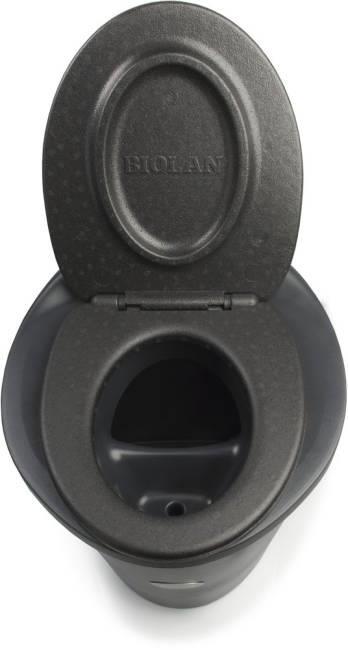

18 Erotteleva kuivakäymälä Istuimessa virtsan keräävä kulho. Virtsa johdetaan säiliöön laitteen ulkopuolelle ja kiinteä käymäläjäte kerätään säiliöön istuimessa Virtsaa kertyy 1,5 l / päivä / hlö, muista suuri säiliö Eroteltu virtsa on puhdasta ja sitä voidaan käyttää lannoitteena Jälkikompostointi kiinteälle Biolan simplett

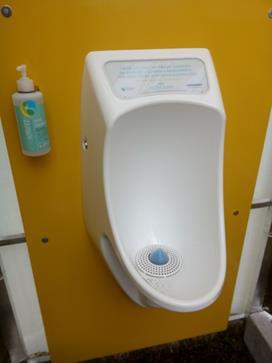

19 Vedettömät pisuaarit Kuivapisuaareja saatavana eri materiaaleista Hygieeninen ja hajuton (hajulukko)

20 Haihduttava kuivakäymälä Ei suotonesteen käsittelyongelmaa, neste haihdutetaan Ei kestä käyttäjämäärän ylityksiä Jälkikompostointi Sijoitus lämpimään tilaan Vaatii sähkön MullToa / SW- Energia

21 Pakastava kuivakäymälä Jäädyttää käymäläjätteen Pienikokoinen, täytyy tyhjentää usein, ei saa laittaa jäteastiaan Tyhjennys tiivispohjaiseen katettuun kompostoriin, lisättävä kuiviketta Vaatii vain sähköpistokkeen (ei ilmanvaihtoa) Privetti / PikkuVihreä

22 Tuhkaava kuivakäymälä Haihduttaa virtsan ja tuhkaa ulosteen Kylmät tuhkat lannoitteeksi koristekasveille Vaatii korvausilmaventtiilin ja paperipussin nesteen haihduttamiseen Suurin sähkökulutus Incinolet

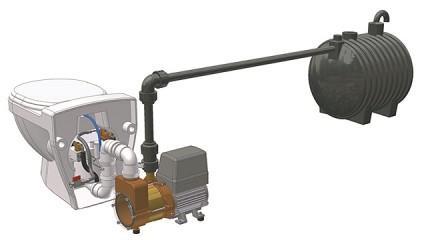

23 Vähävetiset / alipainekäymälät N.80% pienempi jäteveden määrä Alipainekäymälä: jätteenkeräys viemäriin, kompostisäiliöön tai umpisäiliöön Alipaine/pieni huuhtelu/silppuri, tuotosten siirto vaakasuoraan tai ylöspäin olevaan säiliöön Käymälätuotosten kompostointi-mahdollisuus omalla tontilla JETS alipainekäymälä

24 Tilaratkaisuja 2 krs:n kiinteistöön 2. Huippuimuri 1. Ilmastointiputki 3. Kanavapuhallin 4. Puhallin laitteessa 5. Kompostori 6. Pesuvedet 7. Suotoneste 8. Eroteltu virtsa

25 Ratkaisuja mökille

26 Toimintakunnon arviointi Laitemalli vaikuttaa arviointiin (sähkökäyttöiset vs. ulkomallit) ILMANVAIHDON TÄRKEYS -> onko oikein asennettu Hajuttomuus (ilmanvaihto, ylivuodot ym.) Nesteiden keräys (mitään ei saa johtaa suoraan maahan) Onko laitteessa vuotoja, halkeamia ym? Ohjeet tallella? Jälkikompostointi? Onko harmaat vedet hoidossa?

27 Mistä apua kun laite ei toimi Lue käyttöohjeet huolella, säilytä ohjeet (KYSY valmistajalta!) Takuun ollessa voimassa, ota yhteys myyjään Jos takuu aika on ylitetty; yritä vielä käynnistää huoltoohjeiden mukaan Ammattilaisilta, myyjiltä ja maahantuojilta saa apua ja varaosia Ongelma on usein yksinkertainen; esim. liikaa tai liian vähän kuiviketta, ilmanvaihto virheellisesti suunniteltu

28 Kustannuksia Käymälän hankintahinta (kallein polttava, ei sis. rakennuskustannuksia) Tuuletin noin Lisäksi jonkinlainen kompostori (paitsi vaihtosäiliössä) Harmaiden vesien käsittelyjärjestelmä (haja-asutusalue) Ylläpito Kuivike n. 10 / säkki Sähkönkulutus ilmanvaihtoon, esim. 10 W puhallin: 0,031 euroa/päivä eli 11,40 / vuosi Haihduttava käymälä vie enemmän sähköä (esim. 96 / vuosi), polttava käymälä eniten Paperipussit polttokäymälään n.35 / 200 kpl. Kompostoituva biopussi (esim. pakastava) 0,37-0,8 / kpl

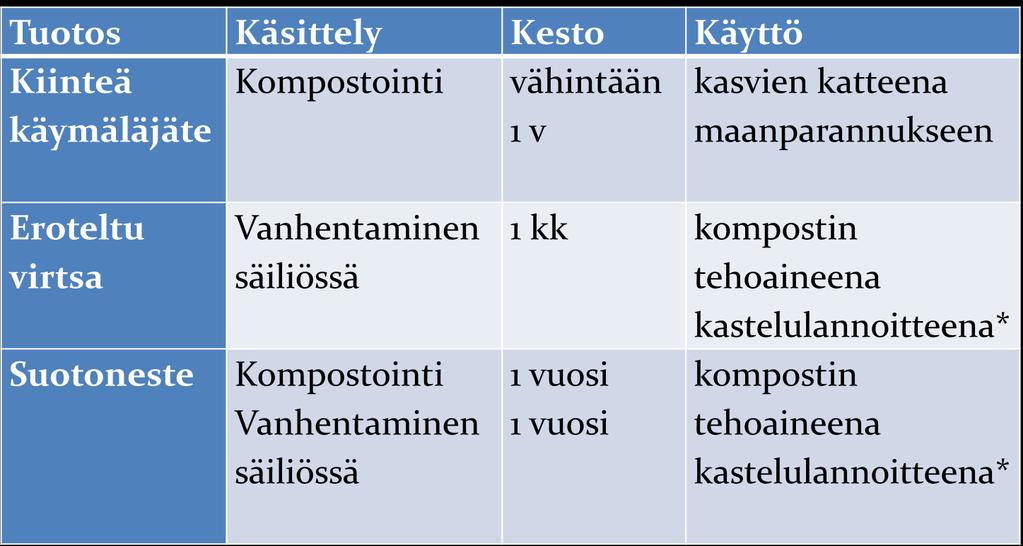

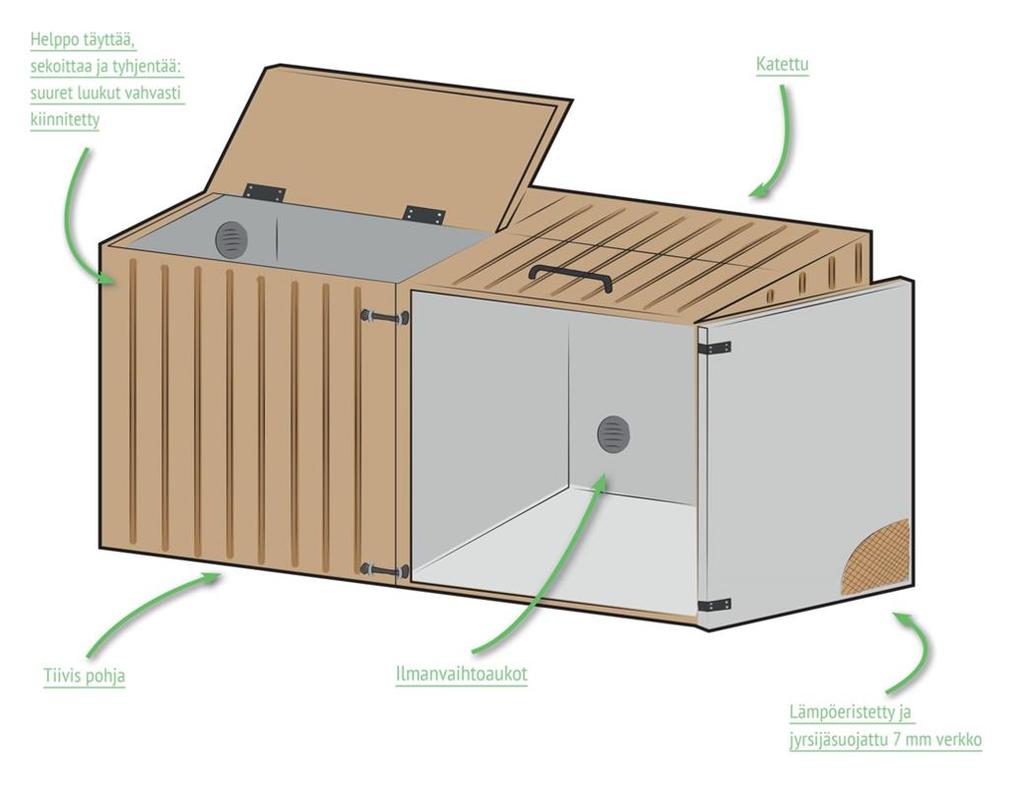

29 Käymälätuotosten käsittely Käsittely riippuu laitemallista Kompostoiva: Suotonestettä ja käymäläkompostia Erotteleva: Virtsaa ja kompostia Pakastava: Kompostia (jälkikompostointi!!) Tuhkaava: Tuhkaa Tuotoksille pitää olla kunnollinen (tiivispohjainen) kompostori

30 Käymälätuotosten käsittely * levityksessä jätetään 20 m suojavyöhyke kaivojen ja vesistöjen ympärille

31 Käymälätuotosten käsittely Muista varoajat! Ulosteita kompostoidaan 1-2 v ja virtsaa säilytetään1-6 kk ennen käyttöä Komposti on hyvä maanparannusaine ja virtsa erinomainen lannoite Lue lisää esitteistämme

KIITOS! RT 69-11177: Vedettömät ja vähävetiset käymälät Pyydä meitä luennoimaan tilaisuuksiin ym. vuonna 2018!

32 KIITOS! RT : Vedettömät ja vähävetiset käymälät Pyydä meitä luennoimaan tilaisuuksiin ym. vuonna 2018! Materiaalipaketteja jätevesihankkeille Lisätietoa ja esitteitä Susanna Pakula
