1 Asennusohje Yhdistelmäläpivienti joka koostuu mineraalivillalevystä (60mm) ja ablatiivisestä pinnoitteesta. Soveltuu kaikille kaapelityypeille, kaapelihyllyille, palaville putkille ja palamattomille putkille. Paloluokka EI 30, EI 45, EI 60, EI 90 ja EI 120 standardin EN , ETA14/0418, luokitusraportti nro. KB 3.2/121572, luokitusraportti nro. KB 3.2/ ja luokitus nro /14/Z00NP mukaan. Installation instructions Last updated: 05/2015 Page 1

2 Sisältö Aihe Alustavat huomautukset / Yleistä Kohderyhmä; Asennusohjeen käyttö; Turvallisuusohje Soveltamisala (laajuus; struktuurielementit) Paloluokat seinissä Paloluokat lattioissa Soveltamisala (struktuurielementti, paksuudet ja etäisyydet) Sallitut installaatiot Kaapelit Palavat putket Palamattomat putket Lisäksi sallittuja ratkaisuja Sivu Vaaditut etäisyydet betoni seinissä ja lattioissa sekä kipsilevyseinissä Liittyvät tuotteet Ohjesäännökset Säännökset ja vaihtoehdot Kannakointi Seinäläpiviennit Kaapelit seinässä Putket (palavat, palamattomat) seinässä NanoSun aurinkokeräimen putket, PE suojaputket (valokuitukaapeleilla) ja LVIyksiköiden seinäläpiviennit Yhdistelmä seinäläpiviennit Kaapelit yhdistelmissä Putket (palavat, palamattomat) yhdistelmissä NanoSun aurinkokeräimen putket, PE suojaputket (valokuitukaapeleilla) ja LVIyksiköiden yhdistelmä seinäläpiviennit Lattialäpiviennit Kaapelit lattiassa Putket (palavat, palamattomat) lattiassa NanoSun aurinkokeräimen putket, PE suojaputket (valokuitukaapeleilla) ja LVIyksiköiden lattialäpiviennit Suoritustasoilmoitus 54 Installation instructions Last updated: 07/2016 Page 2

3 1. Alustavat huomautukset / Yleistä 1.1 Kohderyhmä Asennusohjeet ovat tarkoitettu koulutetuille palokatko henkilöille. 1.1 Asennusohjeen käyttö Lue nämä asennusohjeet kokonaan kerran ennen työn aloittamista. Luvan haltija ei ole vastuussa vahingoista, jotka aiheutuvat ohjeiden laiminlyönneistä. Ohjeen kuvat ovat vain esimerkkejä. Asennukset voivat poiketa visuaalisuudeltaan. 1.1 Turvallisuusohje Lue käyttöturvallisuusohje ennen kuin aloitat työskentelyn. Henkilökohtaiset suojaimet: Lyhytaikaisessa tai matalan tason altistumisessa: hiukkassuodatin P2 Intensiivisessä tai pitkäaikaisessa altistumisessa: moottoroitu hiukkassuodatin. Käytä vain hengityssuojaimia, jotka noudattavat kansainvälisiä / kansallisia standardeja. Käsien suojaus Käytä kemiallisesti kestäviä käsineitä. Suositellut materiaalit: butyylikumi, nitriilikumi, fluorikumi ja PVC. Silmiensuojaus Käytä suojalaseja työskennellessä. Kehon suojaus Käytä suojavaatetusta ja turvajalkineita. Turvallisuus ohjeita asennettaessa lattialäpivientejä: Alue lattialäpiviennin alla täytyy merkitä näkyvästi varoitusteipillä tai varoituskyltillä (Vaara putoavat esineet; alueelle meno kielletty, tiivistämistyöt käynnissä yläpuolella.) Lattialäpiviennit tulee suojata putoamis riskeissä asianmukaisilla esteillä (esim. turvaaidalla tai ritilällä.) Urakoitsijan tulee ilmoittaa asiakkaalle kirjallisesti tästä toimesta. (Joka toimitetaan rakennuksen omistajalle tai edustajalle.) Installation instructions Last updated: 05/2015 Page 3

4 1.2 Soveltamisala PYROSAFE Flammotect kaksikerroksinen yhdistelmäläpivienti määräytyi ETAG 0262 mukaan palonsuorituskykyyn, palonkestävyyteen, vaarallisten aineiden vapautumiseen ja kestävyyteen sekä käyttömukavuuteen. Palokäyttäytyminen Ablatiivi PYROSAFE Flammotect A noudattaa luokkaa E standartissa EN Intumescent PYROSAFE DGCR materiaali täyttää paloteknisenluokan Bs1,d0 standardissa EN Mineraalivillalevy ja mineraalivillamatto täyttävät paloteknisenluokan A1 ja A2s1,d0 standardissa EN Palonkestävyys PYROSAFE Flammotect kahdenlevyn järjestelmä täyttää paloluokan EI 120 (kts. laajennus U/U muoviputket ja C/U metalliputket) standardin EN mukaan. Paloluokka EI 120U/U muoviputkille kattaa myös kaikki mahdolliset putkityypit, jotka ovat mainittuna standardissa EN Määritetty EI60C/U paloluokka metalliputkille kattaa myös saman palonkestävyysajan kuin laajennus C/C. Jos järjestelmä on asennettu seinään/ lattiaan jossa vaaditaan pienempää palonkestävyyttä, niin palokatkoläpiviennin kestävyyttä vähennetään vastaamaan seinän tai lattian luokkaa. Vaaralliset aineet Ablatiivi PYROSAFE FLAMMOTECTA komponentti ja intumescent PYROSAFE DGCR kangas eivät sisällä ainesosia, jotka olisivat Euroopan komission vaarallisten aineiden listalla. Mineraalivillalevy, mineraalikuitumatto ja sullontavilla eivät sisällä vaarallisia aineita (Direktiivi 67/548/EC no.1272/2008.) Kestävyys ja käyttökelpoisuus Ablatiivi PYROSAFE FLAMMOTECTA ja intumescent PYROSAFE DGCR kangas täyttää käyttöluokan X (EOTA TR 024.) PYROSAFE Flammotect kahdenlevyn järjestelmän paloturvallisuus ominaisuuksiin ei vaikuta millään merkittävällä tavalla jos järjestelmä altistuu sisätiloissa normaaleille kosteusolosuhteille tai ulkotiloissa ilmakehän vaikutuksille. Installation instructions Last updated: 07/2016 Page 4

5 1.2 Soveltamisala Kipsilevyseinä metallirangalla Kipsilevyjä tulee olla 2 kerrosta ja yhden levyn minimi paksuus on 12,5mm. Levyn tulee täyttää luokka A1 tai A2 standardin EN mukaan. Läpivienti tulee täydentää ylinmääräisillä tuilla, jotta läpivienti kehys on tukeva. Betoniseinä Betoniseinä voi olla muurattu, betoni, teräsbetonia, kevytbetonia, keraamista tiiltä, reikätiiltä tai hunajakenno tiiltä joiden tiheys on vähintään 450 kg/m³. Seinät on luokiteltava vaaditun palokestävyysluokan mukaan. (EN ) Seinien tulee olla paloluokiteltu vaaditun palonkestävyysluokan mukaan. (EN ) Kipsilevyseinä puurangalla Kipsilevyjä tulee olla 2 kerrosta ja yhden levyn minimi paksuus on 12,5mm. Levyn tulee täyttää luokka A1 tai A2 standardin EN mukaan. Etäisyys läpiviennistä seinän tukiin ja palkkeihin on min. 100mm. Ontot välit ja raot tulee täyttää 100mm syvyydeltä mineraalivillalla, joka täyttää paloluokan A1 tai A2 standardin EN mukaan. Seinien tulee olla paloluokiteltu vaaditun palonkestävyyden mukaan. (EN ) Betonilattia Betonilattia tulee olla betonista tai teräsbetonista, jonka tiheys on 1700 kg / m3. Lattiat on luokiteltava vaaditun palonkestävyysluokan mukaan. (EN ) Kipsilevy läpiviennin sisäpinnan vuoraus Läpiviennin sisäosa tulee kehystää / vuorata 12,5mm kipsilevyllä, joka täyttää paloluokan A1 tai A2 standardin EN mukaan. DIN 4102 Soveltuvuus DIN luokitusta ja DIN EN , DIN EN ja DIN EN luokitusta voidaan vaihtoehtoisesti soveltaa tarkistettaessa vaadittua palonkestävyysluokkaa rakenneosassa (Building Regulations List A Part 1 Appendix 0.1) Installation instructions Last updated: 05/2015 Page 5

6 1.3 Paloluokat seinäläpivienneissä Paloluokka Seinä 100 mm Paloluokka EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Kaapeli / kaapelinippu / kaapelihylly PYROSAFE FLAMMOTECTA pinnoite (min.100mm matkalta ja min.1.0 mm kuivakalvopaksuus); vaihtoehtoisesti PYROSAFE DGCR 1.5 wrap Kaapeli Ø 21 mm Kaapelinippu Ø 100 mm yksittäinen kaapeli Ø 21 mm Kaapeli / kaapelinippu / kaapelihylly PYROSAFE FLAMMOTECTA pinnoite (min.200mm matkalta ja min.2.0 mm kuivakalvopaksuus); vaihtoehtoisesti PYROSAFE DGCR 1.5 wrap Kaapeli Ø > 21 mm Ø 80 mm Kaapelihylly Kaapelinsuojaputki PEHD PYROSAFE DGCR 1.5 wrapilla (U/U) Kaapelinsuojaputki Ø 32mm tai niput Ø 100mm yksittäinen kaapeli Ø 21mm Palamattomat putket (kupari, teräs, RST ja valurauta palavalla Kaiflex ST eristeellä (C/U) Ulkohalkaisija Ø = 8.0 mm, eristeen paksuus 9 mm Ulkohalkaisija Ø = 8.0 mm, eristeen paksuus 18 mm Ulkohalkaisija Ø 22.0 mm, eristeen paksuus 9 mm Ulkohalkaisija Ø 22.0 mm, eristeen paksuus 32 mm Ulkohalkaisija Ø 54.0 mm, eristeen paksuus 9 mm Ulkohalkaisija Ø 54.0 mm, eristeen paksuus 32 mm Ulkohalkaisija Ø 88.9 mm, eristeen paksuus 9 mm Ulkohalkaisija Ø 88.9 mm, eristeen paksuus 32 mm Ulkohalkaisija Ø mm, eristeen paksuus 10 mm Ulkohalkaisija Ø mm, eristeen paksuus 32 mm Palamattomat putket kupari, teräs, RST, valurauta joissa palamaton ProRox PS 960 (C/U) eriste Ulkohalkaisija Ø 22.0 mm, eristeen paksuus 30 mm Ulkohalkaisija Ø 54.0 mm, eristeen paksuus 40 mm Ulkohalkaisija Ø 88.9 mm, eristeen paksuus 40 mm Ulkohalkaisija Ø mm (teräs), eristeen paksuus 40 mm Ulkohalkaisija Ø mm, eristeen paksuus 40 mm Palamattomat putket kupari, teräs, RST, valurauta joissa palava Armaflex Protect (C/U) eriste Ulkohalkaisija Ø 10.0 mm, eristeen paksuus 16 mm Ulkohalkaisija Ø 15.0 mm, eristeen paksuus 19 mm Ulkohalkaisija Ø 22.0 mm, eristeen paksuus 20 mm Ulkohalkaisija Ø 28.0 mm, eristeen paksuus 25 mm Ulkohalkaisija Ø 35.0 mm Ø 54.0 mm, eristeen paksuus 25 mm Ulkohalkaisija Ø 88.9 mm, eristeen paksuus 25 mm Ulkohalkaisija Ø mm, eristeen paksuus 26 mm (2 x 13 mm) Palamattomat putket kupari, teräs, RST, valurauta joissa palamaton Klimarock (C/U) eriste Ulkohalkaisija Ø > 15.0 mm, eristeen paksuus 20 mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, eristeen paksuus 20 mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, eristeen paksuus 30 mm* Ulkohalkaisija Ø > 42.0 mm 54.0 mm, eristeen paksuus 30 mm* Ulkohalkaisija Ø > 54.0 mm 88.9 mm, eristeen paksuus 40 mm* Ulkohalkaisija Ø > 88.9 mm 108.0mm, eristeen paksuus 30 mm* Palamattomat putket teräs, RST, valurauta joissa palamaton Klimarock (C/U) eriste Ulkohalkaisija Ø > 108.0mm 170.0mm, eristeen paksuus 40 mm* * Lisäeristeellä Installation instructions Last updated: 07/2016 Page 6

7 1.3 Paloluokat seinäläpivienneissä Paloluokka Seinä 100 mm Paloluokka EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Palamattomat putket kupari, teräs, RST, valurauta joissa palava N/H Armaflex (C/U) eriste yhdessä PYROSAFE DGCR 1.5 wrap sekä paikallinen suojaeriste Klimarock Ulkohalkaisija Ø 10.0 mm, seinämä vahvuuus.8 mm, eristeen paksuus 9 25 mm Ulkohalkaisija Ø 10.0 mm, seinämävahvuus 1.0 mm 1.1 mm eristeen paksuus mm Ulkohalkaisija Ø 10.0 mm, seinämävahvuus 1.2 mm eristeen paksuus mm Ulkohalkaisija Ø 10.0 mm, seinämävahvuus 1.5 mm eristeen paksuus mm Ulkohalkaisija Ø 10.0 mm, seinämävahvuus 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø 10.0 mm, seinämävahvuus 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 10.0 mm 15.0 mm, seinämävahvuus.8 mm eristeen paksuus 9 25 mm Ulkohalkaisija Ø > 10.0 mm 15.0 mm, seinämävahvuus 1.2 mm eristeen paksuus mm Ulkohalkaisija Ø > 10.0 mm 15.0 mm, seinämävahvuus 1.5 mm eristeen paksuus mm Ulkohalkaisija Ø > 10.0 mm 15.0 mm, seinämävahvuus 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 10.0 mm 15.0 mm, seinämävahvuus 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinämävahvuus 1.0 mm eristeen paksuus 9 25 mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinämävahvuus 1.2 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinämävahvuus 1.5 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinämävahvuus 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinämävahvuus 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinämävahvuus mm eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinämä mm eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinämä mm eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinämä mm eristeen paksuus mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinämä mm eristeen paksuus 25 mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinämä mm eristeen paksuus mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinämä mm eristeen paksuus mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinämä mm eristeen paksuus mm Ulkohalkaisija Ø > 54.0 mm 88.9 mm, seinämä mm eristeen paksuus mm Ulkohalkaisija Ø > 54.0 mm 88.9 mm, seinämä mm eristeen paksuus mm Installation instructions Last updated: 05/2015 Page 7

8 1.3 Paloluokat seinäläpivienneissä Paloluokka Seinä 100 mm Paloluokka EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Palamattomat putket teräs, RST, valurauta joissa palava N/H Armaflex (C/U) eriste yhdessä PYROSAFE DGCR 1.5 wrap sekä paikallinen suojaeriste Klimarock Ulkohalkaisija Ø 10.0 mm, seinämävahvuus 2.9 mm eristeen paksuus mm Ulkohalkaisija Ø > 10.0 mm, seinämävahvuus 2.9 mm eristeen paksuus mm Ulkohalkaisija Ø > 10.0 mm 15.0 mm seinämävahvuus 2.9 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 15.0 mm, seinämävahvuus 2.9 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinämävahvuus 2.9 mm, eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinämävahvuus 2.9 mm eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinä.vahv , 2 mm eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinä.vahv , 2 mm eristeen paksuus mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinä.vahv , 2 mm eristeen paksuus mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinä.vahv , 2 mm eristeen paksuus mm Ulkohalkaisija Ø > 54.0 mm 88.9 mm, seinä.vahv , 2 mm eristeen paksuus mm Ulkohalkaisija Ø > 54.0 mm 88.9 mm, seinä.vahv , 2 mm eristeen paksuus mm Ulkohalkaisija Ø > 88.9 mm mm seinä.vahv , 2 mm, eristeen paksuus mm Ulkohalkaisija Ø > 88.9 mm mm, seinä.vahv , 2 mm, eristeen paksuus mm Palamattomat putket kuparista joissa on palava N/H Armaflex (C/U) eriste yhdesä PYROSAFE DGCR 1.5 wrap sekä paikallinen suojaeriste Armaflex Protect Ulkohalkaisija Ø 15.0 mm, seinä.vahv.8 mm eristeen paksuus 9 19 mm Ulkohalkaisija Ø 15.0 mm, seinä.vahv 1.2 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 42.0 mm, seinä.vahv 1.2 mm eristeen paksuus mm Palavat putket PVCU yhdessä PYROSAFE DGCR BS wrap Ulkohalkaisija Ø 50.0 mm, (U/U) seinämä vahvuus mm Ulkohalkaisija Ø > 50.0 mm mm, (U/U) seinämä vahvuus mm Ulkohalkaisija Ø > mm mm, (U/C) seinämä vahvuus mm Palavat putket PE 100, PPH yhdessä PYROSAFE DGCR BS wrap Ulkohalkaisija Ø 50.0 mm, (U/U) seinämä vahvuus mm Ulkohalkaisija Ø > 50.0 mm mm, (U/U) seinämä vahvuus mm Ulkohalkaisija Ø > mm mm, (U/C) seinämä vahvuus mm ( mm PPH) Installation instructions Last updated: 07/2016 Page 8

9 1.3 Paloluokat seinäläpivienneissä Paloluokka Walls 100 mm Fire resistance classes EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Komposiittiputki jossa palamaton Klimarock (U/C) eriste Ulkohalkaisija Ø 12.0 mm, seinämävahvuus 1.6 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 12.0 mm, seinämävahvuus 3.0 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 32 mm 63.0 mm, seinämävahvuus 4.5 mm eristeen paksuus 30.0 mm Komposiittiputki jossa palava Armaflex Protect (U/C) eriste Ulkohalkaisija Ø 12.0 mm, seinämävahvuus 1.6 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 12.0 mm 32.0 mm, seinä.vahv 3.0 mm eristeen paksuus 26.0 mm (2 x 13 mm) Ulkohalkaisija Ø > 32.0 mm 63.0 mm, seinä.vahv 4.5 mm eristeen paksuus 26.0 mm (2 x 13 mm) Komposiittiputki jossa PEVAAHTO eriste (U/C) yhdessä PYROSAFE DGCR BS wrap ja lisäksi Klimarock eriste Ulkohalkaisija Ø 14.0 mm, seinämävahvuus 2.0 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø 32.0 mm, seinämävahvuus 3.0 mm eristeen paksuus 20.0 mm LVIyksikön yhdistelmä putket yhdessä PYROSAFE DGCR 1.5 wrap ja lisäksi Klimarock suojaeriste Ulkohalkaisija Ø 6.0 mm 25.0 mm NanoSUN² aurinkokeräimen putket (U/U) yhdessä PYROSAFE DGCR 1.5 wrapin kanssa DN16 / DN 25 DN 40 DN 40 lisäksi Klimarock eriste Kaapelinsuojaputki nipussa tai yksittäin kaapeleilla tai ilman (U/C) yhdessä PYROSAFE DGCR 1.5 wrapin kanssa max. 24 kpl. Ulkohalkaisija Ø 7 max. 7 kpl. Ulkohalkaisija Ø 10 max. 5 kpl. Ulkohalkaisija Ø 12 Installation instructions Last updated: 05/2015 Page 9

10 1.4 Paloluokat lattiassa Paloluokat Lattia 150 mm Paloluokat EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Kaapeli/kaapelinippu/kaappelihylly PYROSAFE FLAMMOTECTA pinnoitteella(250mm pitkä ja 1.0 mm kuivakalvopaksuus); vaihtoehtoisesti PYROSAFE DGCR 1.5 wrap Kaapeli Ø 21 mm Kaapelinippu Ø 100 mm yksittäinen kaapeli nipussa Ø 21 mm kaapeli/kaapelinippu/kaapelihylly PYROSAFE FLAMMOTECTA (250mm pitkä ja 2.0 mm kuivakalvopaksuus); vaihtoehtoisesti PYROSAFE DGCR 1.5 wrap Kaapeli Ø > 21 mm Ø 80 mm Kaapelihylly Jäykkä sähköasennusputki PVCU standardin EN (C/U) mukaan Ulkohalkaisija Ø 16 mm Joustava kaapelinsuojaputki PEHD Putki Ø 32 mm tai putkinippu Ø 100 mm, jossa yksittäinen putki Ø 32 mm, kaapelin koko putkessa Ø 21 mm Palamaton putki kupari, teräs, RST, valurauta joissa palava Kaiflex ST (C/U) eriste Ulkohalkaisija Ø = 8.0 mm, eristeen paksuus 9 mm Ulkohalkaisija Ø 22.0 mm, eristeen paksuus 9 mm Ulkohalkaisija Ø 22.0 mm, eristeen paksuus 9 mm lisäksi Klimarock eriste Ulkohalkaisija Ø 22.0 mm, eristeen paksuus 32 mm lisäksi Klimarock eriste Ulkohalkaisija Ø 54.0 mm, eristeen paksuus 9 mm lisäksi Klimarock eriste Ulkohalkaisija Ø 54.0 mm, eristeen paksuus 32 mm lisäksi Klimarock eriste Ulkohalkaisija Ø 88.9 mm eristeen paksuus 32 mm lisäksi Klimarock eriste Ulkohalkaisija Ø mm, eristeen paksuus 40 mm lisäksi Klimarock eriste Palamaton putki kupari, teräs, RST, valurauta jossa palamaton ProRox PS 960 (C/U) eriste Ulkohalkaisija Ø 22.0 mm Ø mm Palamaton putki kupari, teräs, RST, valurauta jossa palava Armaflex Protect (U/C) eriste Ulkohalkaisija Ø 8.0 mm Ø < 35 mm Ulkohalkaisija Ø 54.0 mm Ulkohalkaisija Ø 88.9 mm Palamaton putki teräs, RST, valurauta jossa palava Armaflex Protect (U/C) eriste Ulkohalkaisija Ø mm Palamaton putki kupari, teräs, RST, valurauta jossa palamaton Klimarock (C/U) eriste Ulkohalkaisija Ø > 15.0 mm, seinämävahvuus mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 15.0 mm, seinämävahvuus mm* eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 15.0 mm, seinämävahvuus 1.0 mm* eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 15.0 mm 21.5 mm, seinä.vahv 0.9 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 15.0 mm 21.5 mm, seinä.vahv 0.9 mm* eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 15.0 mm 21.5 mm, seinä.vahv 1.0 mm eristeen paksuus 20.0 mm * Lisäeristeellä Installation instructions Last updated: 07/2016 Page 10

11 1.4 Paloluokat lattiassa Paloluokat Lattia 150 mm Paloluokat EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Palamaton putki kupari, teräs, RST, valurauta jossa palamaton Klimarock (C/U) eriste Ulkohalkaisija Ø > 21.5mm 28.0mm, eristeen paksuus 20.0 mm* Ulkohalkaisija Ø > 28.0mm 42.0mm, eristeen paksuus 30.0 mm* Ulkohalkaisija Ø > 42.0mm 54.0mm, eristeen paksuus 30.0 mm* Ulkohalkaisija Ø > 54.0mm 88.9mm, eristeen paksuus 40.0 mm* Ulkohalkaisija Ø>88.9mm 108.0mm, eristeen paksuus 30.0 mm* Palamaton putki teräs, RST, valurauta jossa palamaton Klimarock (C/U) eriste Ulkohalkaisija Ø >108,0mm 170.0mm eristeen paksuus 40.0mm Ulkohalkaisija Ø >170,0mm 332.9mm eristeen paksuus 40.0mm Palamaton putki kupari, teräs, RST, valurauta jossa palava N/H Armaflex (U/C) eriste yhdessä PYROSAFE DGCR 1.5 wrap sekä paikallinen suojaeriste Klimarock Ulkohalkaisija Ø 15.0mm, seinämävahvuus.8 mm eristeen paksuus mm Ulkohalkaisija Ø 15.0 mm, seinämävahvuus 1.2 mm eristeen paksuus mm Ulkohalkaisija Ø 15.0 mm, seinämävahvuus 1.5 mm eristeen paksuus mm Ulkohalkaisija Ø 15.0 mm, seinämävahvuus 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinä.vahv 1.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinä.vahv 1.2 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinä.vahv 1.5 mm eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 28.0 mm, seinä.vahv 2.0 mm eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinä.vahv 1.2 mm 14.2 mm, eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinä.vahv 1.5 mm 14.2 mm, eristeen paksuus mm Ulkohalkaisija Ø > 28.0 mm 42.0 mm, seinä.vahv 2.0 mm 14.2 mm, eristeen paksuus mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinä.vahv 1.5 mm 14.2 mm, eristeen paksuus 25.0 mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinä.vahv 1.5 mm 14.2 mm, eristeen paksuus mm Ulkohalkaisija Ø > 42.0 mm 54.0 mm, seinä.vahv 2.0 mm 14.2 mm, eristeen paksuus mm Ulkohalkaisija Ø > 54.0 mm.0 mm, seinä.vahv 1.6 mm 14.2 mm, eristeen paksuus mm Palamaton putki teräs, RST, valurauta jossa palava N/H Armaflex (U/C) eriste yhdessä PYROSAFE DGCR 1.5 wrap sekä paikallinen suojaeriste Klimarock Ulkohalkaisija Ø >.0 mm mm, seinä.vahv 2.1 mm 14.2 mm, eristeen paksuus mm Palamaton putki kupari jossa palava N/H Armaflex (U/C) eriste yhdessä PYROSAFE DGCR 1.5 wrap sekä paikallinen suojaeriste Klimarock Ulkohalkaisija Ø 15.0 mm, seinä.vahv.8 mm, eristeen paksuus mm Ulkohalkaisija Ø 15.0 mm, seinä.vahv 1.2 mm, eristeen paksuus mm Ulkohalkaisija Ø > 15.0 mm 42.0 mm, seinä.vahv 1.2 mm, eristeen paksuus mm Installation instructions Last updated: 05/2015 Page 11

12 1.4 Paloluokat lattiassa Fire rating Palava putki PVCU yhdessä PYROSAFE DGCR BS wrapin kanssa Ulkohalkaisija Ø 50.0 mm (U/U) seinämävahvuus 1.8 mm 3.7 mm Ulkohalkaisija Ø > 50.0 mm (U/U) seinämävahvuus 1.9 mm 8.2 mm Ulkohalkaisija Ø > mm (U/C) seinämävahvuus 2.4 mm 11.9 mm Ulkohalkaisija Ø > mm (U/C) seinämävahvuus 3.2 mm Palava putki PE100 yhdessä PYROSAFE DGCR BS wrapin kanssa Ulkohalkaisija Ø 50.0 mm (U/U) seinämävahvuus 1.8 mm 4.6 mm Ulkohalkaisija Ø 50.0 mm 60.0 mm (U/U) seinämävahvuus 2.0 mm 2.7 mm Ulkohalkaisija Ø 50.0 mm 60.0 mm (U/U) seinämävahvuus 2.8 mm 7.3 mm Ulkohalkaisija Ø > 60.0 mm 70.0 mm (U/U) seinämävahvuus 2.1 mm 2.7 mm Ulkohalkaisija Ø > 60.0 mm 70.0 mm (U/U) seinämävahvuus 2.8 mm 7.3 mm Ulkohalkaisija Ø > 70.0 mm 80.0 mm (U/U) seinämävahvuus 2.3 mm 2.7 mm Ulkohalkaisija Ø > 70.0 mm 80.0 mm (U/U) seinämävahvuus 2.8 mm 7.3 mm Ulkohalkaisija Ø > 80.0 mm 90.0 mm (U/U) seinämävahvuus 2.4 mm 2.7 mm Ulkohalkaisija Ø > 80.0 mm 90.0 mm (U/U) seinämävahvuus 2.8 mm 10.0 mm Ulkohalkaisija Ø > 90.0 mm mm (U/U) seinämävahvuus 2.6 mm 2.7 mm Ulkohalkaisija Ø > 90.0 mm mm (U/U) seinämävahvuus 2.8 mm 10.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 2.7 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 2.8 mm 10.0 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.0 mm 4.1 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 4.2 mm 9.5 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.2 mm 5.4 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 5.5 mm 9.5 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.5 mm 6.8 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 6.9 mm 9.5 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.7 mm 8.1 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 8.2 mm 9.5 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 4.0 mm 9.4 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 9.5 mm Lattia 150 mm Paloluokka EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Installation instructions Last updated: 07/2016 Page 12

13 1.4 Paloluokat lattiassa Fire rating Lattia 150 mm Paloluokka EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Palava putki PPH yhdessä PYROSAFE DGCR BS wrapin kanssa Ulkohalkaisija Ø 50.0 mm (U/U); seinä.vahv1.8 mm 4.6 mm Ulkohalkaisija Ø > 50.0 mm 60.0 mm (U/U) seinämävahvuus 2.0 mm 2.4 mm Ulkohalkaisija Ø > 50.0 mm 60.0 mm (U/U) seinämävahvuus 2.5 mm 4.9 mm Ulkohalkaisija Ø > 50.0 mm 60.0 mm (U/U) seinämävahvuus 5.0 mm 7.3 mm Ulkohalkaisija Ø > 60.0 mm 70.0 mm (U/U) seinämävahvuus 2.1 mm; 5.4 mm 7.3 mm Ulkohalkaisija Ø > 60.0 mm 70.0 mm (U/U) seinämävahvuus 2.2 mm 3.0 mm Ulkohalkaisija Ø > 60.0 mm 70.0 mm (U/U) seinämävahvuus 3.1 mm 5.3 mm Ulkohalkaisija Ø > 70.0 mm 80.0 mm (U/U) seinämävahvuus 2.3 mm; 5.8 mm 7.3 mm Ulkohalkaisija Ø > 70.0 mm 80.0 mm (U/U) seinämävahvuus 2.4 mm 3.7 mm Ulkohalkaisija Ø > 70.0 mm 80.0 mm (U/U) seinämävahvuus 3.8 mm 5.7 mm Ulkohalkaisija Ø > 80.0 mm 90.0 mm (U/U) seinämävahvuus 2.4 mm 2.5 mm; 6.2 mm 10.0 mm Ulkohalkaisija Ø > 80.0 mm 90.0 mm (U/U) seinämävahvuus 2.6 mm 4.4 mm Ulkohalkaisija Ø > 80.0 mm 90.0 mm (U/U) seinämävahvuus 4.5 mm 6.1 mm Ulkohalkaisija Ø > 90.0 mm mm (U/U) seinämävahvuus 2.6 mm 2.7 mm; 6.6 mm 10.0 mm Ulkohalkaisija Ø > 90.0 mm mm (U/U) seinämävahvuus 4.2 mm 9.5 mm Ulkohalkaisija Ø > 90.0 mm mm (U/U) seinämävahvuus 2.8 mm 5.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 2.7 mm 2.9 mm; 7.1 mm 10.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 3.0 mm 5.7 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 5.8 mm 7.0 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.2 mm 6.3 mm; 7.5 mm 9.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 6.4 mm 7.4 mm; 9.1 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.4 mm 7.0 mm; 7.9 mm 9.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 7.1 mm 7.8 mm; 9.1 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.6 mm 7.7 mm; 8.3 mm 9.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 7.8 mm 8.2 mm; 9.1 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 3.8 mm 8.3 mm; 8.7 mm 9.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 8.4 mm 8.6 mm; 9.1 mm Ulkohalkaisija Ø > mm mm (U/C) seinämävahvuus 4.0 mm 9.0 mm Ulkohalkaisija Ø > mm mm (U/U) seinämävahvuus 9.1 mm Installation instructions Last updated: 05/2015 Page 13

14 1.4 Paloluokat lattiassa Paloluokka Lattia 150 mm Paloluokka EI 45 EI 60 EI 90 EI 120 E 45 E 60 E 90 E 120 Komposiittiputki jossa palamaton Klimarock (U/C) eriste Ulkohalkaisija Ø 12.0 mm, seinämävahvuus 1.6 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 12.0 mm 32 mm, seinämävahvuus 3.0 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø > 32.0mm 63.0mm, seinämävahvuus 4.5 mm eristeen paksuus 30.0 mm Komposiittiputki jossa palava Armaflex Protect (U/C) eriste Ulkohalkaisija Ø 12.0 mm, seinämävahvuus 1.6 mm eristeen paksuus 13.0 mm Ulkohalkaisija Ø > 12.0 mm 32 mm, seinämävahvuus 3.0 mm eristeen paksuus 26.0 mm (2 x 13 mm) Ulkohalkaisija Ø > 32.0mm 63.0mm, seinämävahvuus 4.5 mm eristeen paksuus 26.0 mm (2 x 13 mm) Komposiittiputki jossa PEFOAM (U/C) eriste yhdessä PYROSAFE DGCR BS wrap ja lisäksi Klimarock suojaeriste Ulkohalkaisija Ø 14.0 mm, seinämävahvuus 2.0 mm eristeen paksuus 20.0 mm Ulkohalkaisija Ø 32.0 mm, seinämävahvuus 3.0 mm eristeen paksuus 20.0 mm NanoSUN² aurinkokeräimen putket(u/u) jossa intumescent PYROSAFE DGCR 1.5 wrap DN16 / DN 25 /40 Installation instructions Last updated: 07/2016 Page 14

15 1.5 Soveltamisala Etäisyydet Etäisyydet Kohta Selvennys Seinä Lattia A B C D E Rakenneosan paksuus Läpivientitiivisteen paksuus Suurin sallittu aukon koko (leveys x korkeus) 1400 x x 2000 Etäisyys viereiseen aukkoon Etäisyys viereiseen aukkoon, jos molemmat aukot ovat 400 mm x 400 mm standardin ETA13/0903 mukaan Installation instructions Last updated: 05/2015 Page 15

16 2.1 Sallitut installaatiot kaapelit Kaikki yleiset sähkökaapelit (myös valokuitukaapelit) Yksittäinen kaapeli Ø 80 mm. Kaapelihyllyt Kaapeliputket ja kaapelihyllyt teräksestä, joissa on orgaaninen pinnoite tarvittaess, joka täyttää vähintään paloluokan A2 EN Kaapelinippu Kaapelinippu Ø 100 mm, yksittäinen kaapeli nipussa Ø 21 mm. Kaapeleiden välissä ei tarvitse käyttää täytettä, jos nippu on sidottu tiukasti yhteen. 2.2 Sallitut installaatiot palavat putket Palavat putket Putket jotka ovat tehty PVCU standardin EN ISO 15493:2003, EN ISO 14521:2009, DIN 8061:2009 ja DIN 8062:2009 tai PVCC standardin EN mukaan. Ulkohalkaisija Ø Seinämävahvuus > > > Palavat putket Putket jotka ovat PE 100 standardin EN ISO 15552:2010, EN :2011+A1:2013, DIN 8074:2011 ja DIN 8055:2011 mukaan. Ulkohalkaisija Ø Seinämävahvuus > > > Kaapelinsuojaputki Joustava paloa hidastava yksittäinen putki ulkohalk. Ø 32 mm tai nippu Ø 100 mm joka on PEHD materiaalia. Putki voi olla kaapeleilla tai ilman. (Kaapelin koko Ø 21 mm) standardin EN mukaan. Palavat putket Putket jotka ovat tehty PPH standardin EN ISO 15874:2013, DIN 8077:2007 ja DIN 8078:2007 mukaan. Ulkohalkaisija Ø pipe wall thickness > > > Palavat putket Komposiittiputki HENCO STANDARD, putket jotka ovat PEXc/AL/PEXc ilman PE vaahto eristettä standardin EN mukaan. Ulkohalkaisija Ø Seinämävahvuus Komposiittiputki HENCO STANDARD, putket jotka ovat PEXc/AL/PEXc joissa PE vaahto eriste standardin EN mukaan Installation instructions Last updated: 07/2016 Page 16

17 2.3 Sallitut installaatiot palamattomat putket Palamattomat putket Putket jotka ovat terästä, RST,valurautaa tai kuparia Putki materiaali / eriste Teräs, RST, valurauta joissa ProRox PS 960 palamaton putken eriste Ulkohalkaisija Ø Kupari jossa palamaton ProRox PS 960 eriste 88.9 Teräs, RST, valurauta joissa palava Kaiflex ST eriste 90.0 Teräs, RST, valurauta, kupari joissa palava Armaflex Protect eriste 35.0 Kupari jossa palamaton Klimarock eriste Teräs, RST, valurauta joissa palamaton Klimarock eriste Seinä Lattia Kupari jossa palava NH/Armaflex eriste 88.9 Teräs, RST, valurauta jossa palava NH/Armaflex eriste Sallitut installaatiot seinäläpivienneissä Materiaali Kupari, teräs, RST, valurauta Kupari, teräs, RST, valurauta Teräs, RST, valurauta *Eristys paksuudet ja pituudet ovat minimi mittoja. Palamattomat putket Ulkohalkaisija Ø Seinämävahvuus Mineraalivilla eriste/ Palava eriste Kaiflex ST Jatkuva Armaflex Protect (2 x 13) Klimarock * > > > > > > > > Installation instructions Last updated: 05/2015 Page 17

18 2.3 Sallitut installaatiot palamattomat putket Sallitut installaatiot seinäläpiviennissä Materiaali Kupari, teräs, RST, valurauta Teräs, RST, valurauta Palamattomat putket Ulkohalkaisija Ø 10.0 > > > > > > > > > > > Palava eriste Seinämävahvuus NH/Armaflex Jatkuva Installation instructions Last updated: 07/2016 Page 18

19 2.3 Sallitut installaatiot palamattomat putket Sallitut installaatiot lattialäpiviennissä Materiaali Palamattomat putket Ulkohalkaisija Ø Seinämävahvuus Mineraalivilla eriste/ Palava eriste Teräs, RST, valurauta Kupari, teräs, RST, valurauta Kupari, teräs, RST, valurauta teräs, RST, valurauta *Eristys paksuudet ja pituudet ovat minimi mittoja. ProRox PS 960 (RS 880) Kaiflex ST Jatkuva Armaflex Protect (2 x 13) Klimarock * > > > > > > > > > Installation instructions Last updated: 05/2015 Page 19

20 2.3 Sallitut installaatiot palamattomat putket Sallitut installaatiot lattialäpivienneissä Palamattomat putket Palava eriste Materiaali Ulkohalkaisija Ø Seinämävahvuus NH/Armaflex > Kupari, teräs, RST, valurauta Jatkuva > > > teräs, RST, valurauta > Muut sallitut putket LVIYksiköiden yhdistelmä putket Esim.Tubolit DuoSplit tai Tubolit Split valmistaja Armacell tai vastaava. Tupla tai yksittäinen kupariputki jossa 9mm eriste, joka on valmistettu PEvaahdosta EN14313 mukaisesti. Lisänä 1.8 mm 3.5 mm paksu suojaputki (U/U) joka on valmistettu PVCU, ulkohalk. Ø 25 mm, standardin EN14531 tai EN14521 tai DIN 8061/ DIN 8062 mukaan ja jopa 2 vaippaiset kaapelit 5 johtimella 1,5 mm², Ø 14 mm) 0mm varoetäisyydellä. "NanoSUN²" aurinkokeräimen putket Putket on valmistettu aallotetusta ruostumattomasta teräksestä ja eristetty. Mukana kaapeli ja PVC vaippa (valmistaja: Aktarus Group Srl) aurinkolämpö installaatiot, jopa DN16 DN 40 järjestelmät. (DN 40 vain lattialäpivienneissä). PEKaapelinsuojaputket valokuitikaapelilla ja mikrokaapeleilla Yksittäiset kaapelinsuojaputket tai kaapelinsuojaputkiniput, kaapeleilla tai ilman. Ulkohalkaisija Ø max.kpl [kpl] Seinämävahvuus Installation instructions Last updated: 07/2016 Page 20

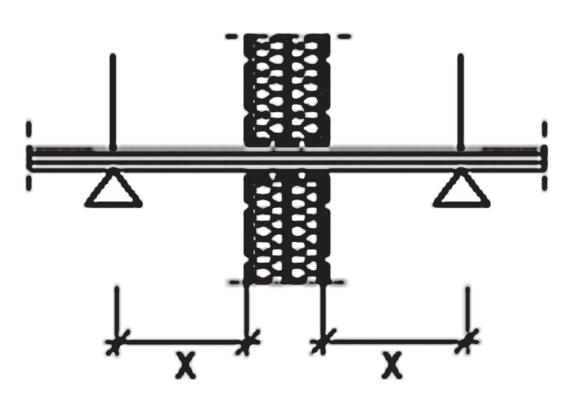

21 3. Etäisyydet betoniseinässä ja lattiassa / kipsilevyseinässä kaapelit Kaapeli / kaapelinipuu / kaapelihylly jossa PYROSAFE FLAMMOTECTA pinnoitus Etäisyys sivusuunnassa aukon sisäpinnasta Alareunan etäisyys aukon sisäpinnasta Yläreunan etäisyys aukon sisäpinnasta Kaapelihyllyjen välinen etäisyys Etäisyys toisistaan Etäisyys kaapelinsuojaputkeen 25 Etäisyys palaviin putkiin 25 Etäisyys komposiittiputkiin seinässä 20 Etäisyys komposiittiputkiin lattiassa Etäisyys palamattomiin putkiin 100 Kaapeli / kaapelinippu /kaapelihylly jossa PYROSAFE FLAMMOTECTA pinnoitus Etäisyys palamattomaan putkeen jossa Armaflex NH eriste ja Armaflex Protect lisäeriste seinissä Lattiassa 100 Etäisyys palamattomaan putkeen jossa Klimarock eriste seinissä Lattiassa 50 Etäisyys LVIyksikön yhdistelmä putkiin Etäisyys NanoSUN² aurinkokeräin putkiin Etäisyys kaapelinsuojaputkinippuihin Etäisyys palamattomiin putkiin joissa Armaflex NH eriste ja Klimarock lisäeriste seinissä Lattiassa 75 Installation instructions Last updated: 05/2015 Page 21

22 3. Etäisyydet betoniseinässä ja lattiassa / kipsilevyseinässä kaapelit Kaapeli / kaapelinippu / kaapelihylly joissa PYROSAFE DGCR 1.5 wrap Etäisyys sivusuunnassa aukon sisäpinnasta Alareunan etäisyys aukon sisäpinnasta Yläreunan etäisyys aukon sisäpinnasta Kaapelihyllyjen välinen etäisyys Etäisyys toisistaan Etäisyys kaapelinsuojaputkeen 25 Etäisyys palaviin putkiin 25 Etäisyys komposiittiputkiin seinissä 20 Etäisyys komposiittiputkiin lattiassa Etäisyys palamattomiin putkiin 100 Kaapeli / kaapelinippu / kaapelihylly joissa PYROSAFE DGCR 1.5 wrap Etäisyys palamattomiin putkiin joissa Armaflex NH eriste ja Armaflex Protect lisäeriste seinissä Lattiassa 100 Etäisyys palamattomiin putkiin joissa Klimarock eriste seinissä Lattiassa 50 Etäisyys LVIyksikön yhdistelmä putkiin Etäisyys NanoSUN² aurinkokeräimen putkiin Etäisyys kaapelinsuojaputki nippuihin Kaapelinsuojaputki Etäisyys toisistaan 25 Etäisyys palamattomiin putkiin joissa Klimarock eriste 60 Etäisyys palamattomiin putkiin Armaflex NH eristeellä joissa Klimarock lisäeriste Installation instructions Last updated: 07/2016 Page 22

23 3. Etäisyydet betoniseinässä ja lattiassa / kipsilevyseinässä putket Palavat putket Etäisyys sivusuunnassa aukon sisäpinnasta Etäisyys toisiinsa 25 Etäisyys kaapeliin / kaapelinippuun / kaapelihyllyyn 25 Etäisyys palamattomaan putkeen 100 Etäisyys palamattomaan putkeen jossa 40 Armaflex NH eriste ja Klimarock lisäeriste seinässä Lattiassa 50 Komposiittiputket Etäisyys sivusuunnassa aukon sisäpinnasta kun putkessa Klimarock eriste Armaflex Protect eristeellä PE eristeellä ja Klimarock eristeellä Etäisyys toisistaan kun eristeenä Klimarock Armaflex Protect eristeellä Etäisyys toisistaan kun eristeenä Klimarock ja suojaavana eristeenä lisäksi 50 Armaflex Protect Etäisyys toisistaan kun eristeenä PEvaahto ja suojaava Klimarock eriste Puten etäisyys toisistaan joissa PEvaahto eriste ja suojaava Klimarock eriste putkeen jossa PEvaahto eriste ja suojaava 100 Armaflex Protect eriste Etäisyys kaapeleihin/ kaapelinippuihin ja kaapelihyllyihin seinässä 20 Lattiassa Palamattomat putket Etäisyys sivusuunnassa aukon sisäpinnasta Eristeellä Klimarock Eristeellä Armaflex NH ja lisäeriste Klimarock tai lisäeriste Armaflex Protect Putkien etäisyys toisistaan joissa Kaiflex ST eriste, ilman suojaavaa eristettä Suojaavalla eristeellä Putkien etäisyys toisistaan joissa Klimarock eriste Putkien etäisyys toisistaan joissa Armaflex NH eriste ja lisäeriste Klimarock Putkien etäisyys toisistaan joissa Armaflex NH eriste ja lisäeriste Armaflex Protect eriste Putkien etäisyys toisistaan joissa ProRox PS 960 (RS 880) eriste Putkien etäisyys toisistaan joissa Armaflex Protect eriste Putkien etäisyys toisistaan joissa Armaflex NH eriste ja lisäeriste Armaflex Protect Putkien etäisyys toisistaan joissa Armaflex NH eriste ja lisäeriste Armaflex Protect ja putket joissa on Klimarock eriste Palamattomien putkien etäisyys toisistaan joissa erinlaisia putken suojuksia Etäisyys kaapeleihin/ kaapelinippuihin ja kaapelihyllyihin Etäisyys palaviin putkiin Palamattoman putken etäisyys jossa Armaflex NH eriste ja lisäeriste Klimarock palavaan putkeen Putki jossa PEvaahto eriste ja suojaava Klimarock eriste etäisyys kaapeleihin/ kaapelinippuihin ja kaapelihyllyihin seinissä 25 Installation instructions Last updated: 05/2015 Page 23

24 3. Etäisyydet betoniseinässä ja lattiassa / kipsilevyseinässä kaapelit HVAC split line combination Distance to cables / cable bundles / support structures in walls speed pipe PE lines for glass fibre cable and microcables Distance to each other Distance to noncombustible pipes with insulation Klimarock Distance to cable/ cable bundles/ support structures Distance to NanoSun² double solar pipes 25 Distance to speed pipes 100 NanoSUN² double solar pipes Distance to the side edge 100 Distance to cable / cable bundles / support structures in walls Distance to noncombustible pipes with insulation Klimarock Distance to speed pipes 100 not listed spacings 100 Distance to noncombustible pipes with insulation Klimarock 100 Distance to HVAC split line combination 100 Distance to NanoSun² double solar pipes 100 Distance to HVAC split line combination 25 Installation instructions Last updated: 07/2016 Page 24

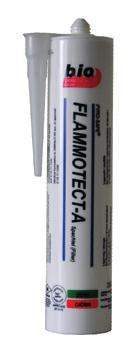

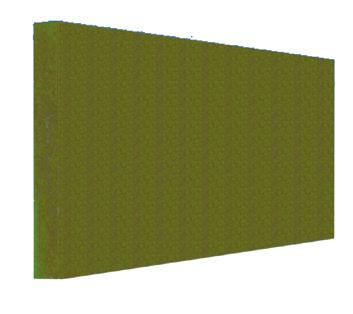

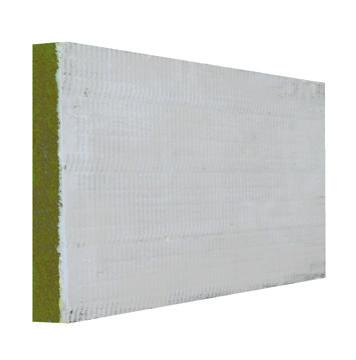

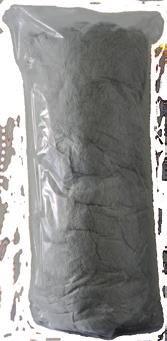

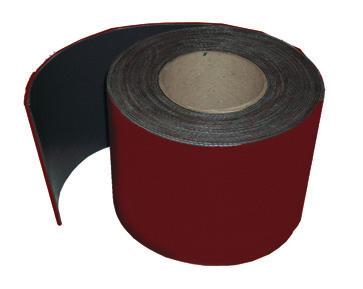

25 4. Käytettävät tuotteet PYROSAFE FLAMMOTECT A Coating Palokäyttäytyminen EN standardin mukaan luokka E 12.5kg ämpäri art nr Mineraalivillalevy standardin DIN EN mukaan Palokäyttäytyminen A1 standardin EN mukaan. Koko 1000 x 600 x 60 mm Tiheys 150 kg / m³ Sulamispiste C. : 60 mm PYROSAFE FLAMMOTECT A Solid emulsion Palokäyttäytyminen EN standardin mukaan luokka E 12.5kg ämpäri art nr PYROSAFE FLAMMOTECT A Filler Palokäyttäytyminen EN standardin mukaan luokka E 12.5kg ämpäri art nr PYROSAFE FLAMMOTECT A Filler Palokäyttäytyminen EN standardin mukaan luokka E 310ml tuubi ja 600ml folio art nr PYROSAFE DGCR 1,5 Kaapeli ja putki kääre ETA13/0100 Palokäyttäytyminen EN standardin mukaan Bs1,d0 Turpoava palokääre sähkökaapeleille ja putkille erillaisissa kokoonpanoissa Palokatkolevy Pinnoitettu molemmilta sivulta tuotteella PYROSAFE FLAMMOTECT A Mitat: 1,000 x 600 x 60 mm art nr Sullontavilla Palokäyttäytyminen luokka A1 standardin EN mukaan. Sulamispiste 1000 C 10 kg pussi art nr KLIMAROCK lamellimatto Palokäyttäytyminen luokka A2s1 d0 standardin EN mukaan Mitat: 800 x 50 cm : 30 mm 4 m² rulla art nr Tiheys: 40 kg/g³ Palokatkotarra 1 kpl art nr PYROSAFE DGCR BS Kääre palaville putkille Palokäyttäytyminen EN standardin mukaan luokka E Turpoava palokääre palaville putkille Art.Nr Installation instructions Last updated: 05/2015 Page 25

26 5.1 Asetukset ja variaatiot Yhdistelmä läpivientitiivistettä voidaan käyttää aukkojen sulkemiseen ilman, että siihen tehdään läpivientejä. (toimii varauksena jälkiasennuksia varten) Läpiviennit lattiassa tulee suojata asianmukaisilla esteillä tai ritilöillä, jottei niihin kohdistu painetta tai kävellä ylitse. Asennettaessa levyrakenteiseenseinään, tulee läpivienti aukon sisäosa olla vuorattuna A1luokan materiaalilla. Läpiviennin mineraalivillalevyn ympärys tulee maalata 20mm yli levyn reunojen PYROSAFE FLAMMOTECTA:lla, jonka kuivakalvopaksuuden tulee olla 1.0 mm. Paloturvallisuus etäisyydet esitellään seuraavalla sivulla ja ne soveltuvat myös varaus asennuksiin. 5.2 Kannakointi Ensimmäiset kannakkeet ennen läpivientiä tulee olla A1 tai A2 materiaalista (EN ) Kannakoinnin etäisyydet ovat esitettynä oheisessa taulukossa: Ensimmäinen kannake seinäläpiviennin jälkeen X Kaapeli/kaapeliniput/kaapelihyllyt 250 Kaapelinsuojaputki 550 Palavat putket Palamattomat putket Armaflex Protect eristeellä Palamattomat putket Klimarock eristeellä Palamattomat putket Armaflex N/H eristeellä Komposiittiputket esim.henco STANDARD 550 NANOSUN aurinkokeräimen putket 500 LVIyksikön yhdistelmä putket 550 Suojaputket valokuitu ja mikrokaapeleilla * * Valmistajan asennusohjeita tulee soveltaa. Installation instructions Last updated: 07/2016 Page 26

27 6.1 Seinäläpivienti kaapelit Asennus vaihtoehdot mineraalivillalevylle seinässä, joka on 100 mm Asennus vaihtoehdot mineraalivillalevylle seinässä, joka on 120 mm 1. Aukko 2. Puhdista aukon sisäosa pölystä, liasta ja ras vasta. Asenna aukon sisäosaan vuoraus A1luo kan materiaalilla (ei sisälly palokatkoma teriaalin toimittajan toimitukseen). 3. Laita maalarinteippiä aukon ympärille 20mm päähän reunoista ja maalaa kaapelit sekä kaapelihylly FLAMMOTECTA:lla aukon syvyydeltä. 4. Leikkaa mineraalivillalevy oikean kokoiseksi ja tee myös läpivietäville kaapeleille sekä kaapelihyllyille aukot levyyn. Installation instructions Last updated: 05/2015 Page 27

28 6.1 Seinäläpivienti kaapelit 5. Maalaa aina levyn reunat FLAMMOTECTA:lla ja asenna tiiviisti aukkoon. 6. Täytä raot sullontavillalla ja viimeistele FLAMMOTECTA kitillä. 7a. Maalaa kaapelit PYROSAFE FLAMMOTECTA:lla 250mm matkalta. (kuivakalvon paksuus 2mm) 8. Viimeistele maalattavat pinnat lopulliseen paksuuteen PYROSAFE FLAMMOTECTA:lla sekä muista maalata teippiin asti vahvemman liitoskohdan aikaasaamiseksi. Poista teippi. 7b. Vaihtoehto vaiheelle 7a. Kääri kaapelit, kaa peliniput ja kaapelihyllyt PYROSAFE DGCR 1.5 wrapilla. (Lisätietoa s.29) 9. Täytä palokatkotarra ja liimaa läpiviennin viereen. Ei palokatkon päälle! Installation instructions Last updated: 07/2016 Page 28

29 6.1 Seinäläpivienti kaapelit 1. Mittoja kaapeleille (pinnoitus) 1a. Mittoja kaapeleille (wrap) Seinäläpivientien mittoja (per puoli) 200mm pinnoite molemminpuolin, Kuivakalvonpaksuus 2mm Tyyppi Rengasmainen välys ja sauman tiivistys Rengasmainen välys 5 mm Pinnoitus Rengasmainen välys > 5 mm Sullontavilla Kaapelit, kaapeliniput, kaapelihyllyt Kaapeli Ø 21 mm Kaapelinippu Ø 100mm Yksittäinen kaapelinipussa Ø 21mm Kaapelit Ø > 21 mm Ø 80 mm Kaapelihylly Vaihtoehtoisesti wrap Kaapeli Ø 21 mm Kaapelinippu Ø 100mm Yksittäinen kaapelinipussa Ø 21mm Kaapelit Ø > 21 mm Ø 80 mm Kaapelihylly Kaapelinsuojaputki Ø 32mm Suojaputkinippu Ø 100 mm PYROSAFE FLAMMOTECTA coating PYROSAFE DG CR 1.5 wrap Kuivakalvon paksuus/wrapin leveys sisällä/ennen läpivientiä Sisällä Ennen 200mm wrap molemminpuolin, 2 pantaa per puoli 2 kerrosta wrappiä Kerroksia Limitys Teräspantakiinnike (määrä) Installation instructions Last updated: 05/2015 Page 29

30 6.2 Seinäläpivienti putket Asennus vaihtoehdot mineraalivillalevylle seinässä, joka on 100 mm. Asennus vaihtoehdot mineraalivillalevylle seinässä, joka on 120 mm. 1. Aukko. 2. Puhdista aukon sisäosa pölystä, liasta ja ras vasta. Asenna aukon sisäosaan vuoraus A1luo kan materiaalilla (ei sisälly palokatkoma teriaalin toimittajan toimitukseen). 3. Laita maalarinteippiä aukon ympärille 20mm päähän reunoista ja maalaa kaapelit sekä kaapelihylly FLAMMOTECTA:lla aukon syvyydeltä. 4. Kääri palavat putket PYROSAFE DGCR BS wrapilla (Lisätietoja s.32) Installation instructions Last updated: 07/2016 Page 30

31 6.2 Seinäläpivienti putket 4a. Palamattomat putket joissa on palava eriste tulee kääriä PYROSAFE DGCR 1.5 wrapilla. (Lisätietoja s.33) 5. Leikkaa mineraalivillalevy oikean kokoiseksi ja tee myös läpivietäville putkille aukot levyyn. 6. Maalaa aina levyn reunat FLAMMOTECTA:lla. 8. Lisäeristä palamattomat putket joissa palava eriste. (esim.klimarockilla. Lisätietoja s.33) 7. Täytä levyssä olevat raot sullontavillalla ja viimeistele FLAMMOTECTA kitillä. 9.Viimeistele maalattavat pinnat lopulliseen paksuuteen PYROSAFE FLAMMOTECTA:lla sekä muista maalata teippiin asti vahvemman liitoskohdan aikaasaamiseksi. Poista teippi. Installation instructions Last updated: 05/2015 Page 31

32 6.2 Seinäläpivienti putket 10. Täytä palokatkotarra ja liimaa läpiviennin viereen. Ei palokatkon päälle! 2. Mittoja putkille (wrap) Seinäläpivienti mittoja (per puoli) Asenna wrap molemminpuolin läpivientiä. Kierrosten määrä riippuu putken koosta. Toimenpiteitä ei tarvita jos palamaton putki on eristetty palavalla Armaflex Protect eristeellä. Tyyppi Kuivakalvon paksuus/wrap leveys 2a. Mittoja putkille (wrap) sisällä/ennen läpivientiä Sisällä Ennen Lisäeriste Klimarockilla Kääri wrap molemminpuolin läpivientiä. Kiinnitys pannalla. Kerroksia Rengasmainen välys ja sauman tiivistys Rengasmainen välys 5 mm Pinnoite Rengasmainen välys > 5 mm Sullontavilla 60 Palavat putket PVCU, PE 100 and PPH Ulkohalkaisija Ø 50mm 1 Ulkohalkaisija Ø > 50mmØ 80mm PYROSAFE DGCR BS Ulkohalkaisija Ø>80mmØ 110mm wrap 3 1 Ulkohalkaisija Ø>110mmØ 160mm 4 Limitys Teräspanta kiinnike (määrä) Installation instructions Last updated: 07/2016 Page 32

33 6.2 Seinäläpivienti putket Seinäläpivienti mittoja (per puoli) Suojaava eriste Palokatko wrap Ulkohalkaisija Ø Seinämävahvuus Komposiittiputki HENCO STANDARD Klimarock* 12 mm mm mm Komposiittiputki HENCO STANDARD Armaflex Protect 12 mm mm (2 x mm ) Komposiittiputki HENCO STANDARD PEeristeellä Klimarock* PYROSAFE DGCR BS 14 mm (50mm läpiviennin sisässä 32 mm mm ennen läpivientiä) 1 x 1.5 Seinäläpivienti mittoja (per puoli) Materiaali Kupari, teräs, RST, valurauta teräs, RST, valurauta Kupari, teräs, RST, valurauta Teräs, RST, valurauta Seinäläpivienti mittoja (per puoli) Materiaali Kupari Palamattomat putket Ulkohalkaisija Ø Seinämävahvuus Mineraalivilla eriste/ palavaeriste Eristeen pituus Eristeen paksuus Kaiflex ST 9 18 Suojaava eriste Klimarock* Palokatko wrap PYROSAFE DGCR x 1.5 continuous mm läpiviennin sisässä / 75mm ennen 2 x 1.5 > läpivientiä Armaflex Protect (2 x 13) Klimarock > > > > > > > > Palamattomat putket Ulkohalkaisija Ø 15.0 > *Eristys paksuudet ja pituudet ovat minimi mittoja. Seinämävahvuus Mineraalivilla eriste/ palava eriste Eristeen pituus Eristeen paksuus NH/Armaflex Suojaava eriste Armaflex Protect 250 Palokatko wrap PYROSAFE DGCR (2 x 13) 50mm läpiviennin sisässä 75mm ennen 1 x 1.5 läpivientiä Installation instructions Last updated: 05/2015 Page 33

34 6.2 Seinäläpivienti putket Seinäläpivienti mittoja (per puoli) Materiaali Kupari, teräs, RST, valurauta Teräs, RST, valurauta Palamattomat putket Ulkohalkaisija Ø Seinämävahvuus Mineraalivilla eriste/ Palava eriste Eristeen pituus Eristeen paksuus Suojaava eriste Klimarock* NH/Armaflex > > > > > , > > > > > > Palokatko wrap PYROSAFE DGCR (50mm läpiviennin sisässä/ 75mm ennen läpivientiä) 125 (50mm läpiviennin sisässä/ 75mm ennen läpivientiä) 1 x x 1.5 Installation instructions Last updated: 07/2016 Page 34

35 6.3 Seinäläpivienti aurinkokeräimen putket, LVIyksikön putket, valokuitu ja mikrokaapeleiden suojaputket Mittoja NanoSUN² aurinkokeräimen putkille, LVIyksikön yhdistelmä putkille, valokuitu ja mikrokaapelien suojaputkille Lisätietoja taulukossa alla Suojaputki NanoSUN² aurinkokeräimen putket LVIyksikön yhdistelmä putket Seinäläpivienti mittoja (per puoli) Suojaava eriste Palokatko wrap Ulkohalkaisija Ø LVIyksikön yhdistelmä putket Klimarock* PYROSAFE DGCR mm 22.0 mm mm läpiviennin sisässä/ 25mm ennen läpivientiä NanoSUN² aurinkokeräimen putket Klimarock* PYROSAFE DGCR1.5 DN 16 / DN DN 40 (EI 60) 125mm ennen läpivientiä DN 40 (EI 120) x x 1.5 Kaapelinsuojaputki valokuitu ja mikrokaapeleilla PYROSAFE DGCR1.5 max. 24 kpl. Putken ulkohalkaisija Ø mm läpiviennin sisässä/ 2 x 1.5 max. 7 kpl. Putken ulkohalkaisija Ø 10 25m ennen max. 5 kpl. Putken ulkohalkaisijaø 12 läpivientiä Installation instructions Last updated: 05/2015 Page 35

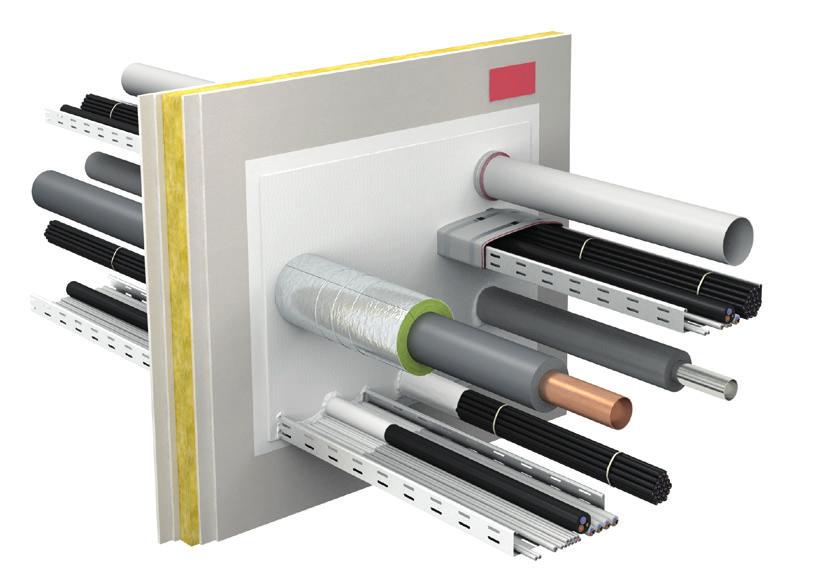

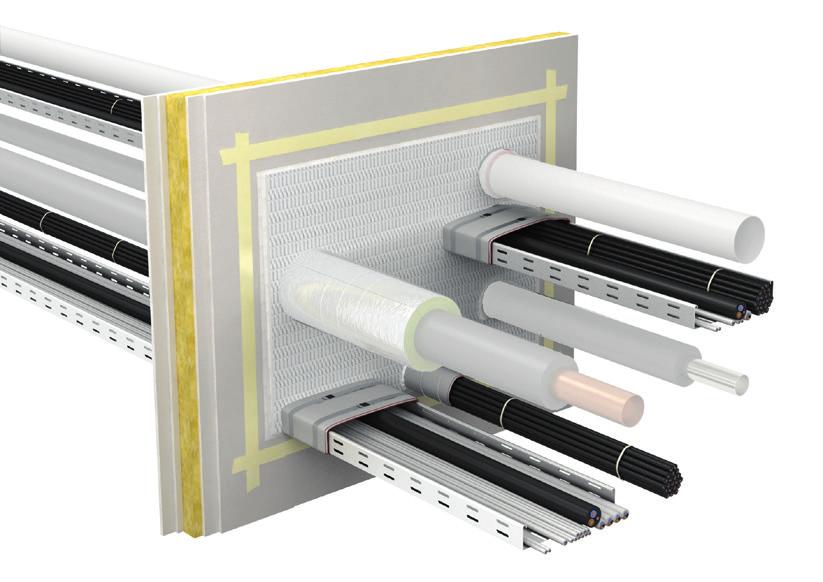

36 6.4 Seinäläpivienti yhdistelmä läpivienti Asennus vaihtoehdot mineraalivillalevylle seinässä, joka on 100 mm. Asennus vaihtoehdot mineraalivillalevylle seinässä, joka on 120mm. 1. Aukko. 2.Puhdista aukon sisäosa pölystä, liasta ja ras vasta. Asenna aukon sisäosaan vuoraus A1luo kan materiaalilla (ei sisälly palokatkoma teriaalin toimittajan toimitukseen). 3. Laita maalarinteippiä aukon ympärille 20mm päähän reunoista ja maalaa kaapelit sekä kaapelihylly FLAMMOTECTA:lla aukon syvyydeltä. 4. Kääri palavat putket PYROSAFE DGCR 1.5 wrapilla. (Lisätietoja s.39) Installation instructions Last updated: 07/2016 Page 36

37 6.4 Seinäläpivienti yhdistelmä läpivienti 4a.Kääri palamattomat putket joissa palava eriste PYROSAFE DGCR 1.5 wrapilla (Lisätietoja s.40) 5. Leikkaa mineraalivillalevy oikean kokoiseksi ja tee myös läpivietäville kaapeleille, kaapelihyllyille sekä putkille aukot levyyn. 6. Maalaa aina levyn reunat FLAMMOTECTA:lla. 7. Täytä raot putkien ympärillä sullontavillalla ja viimeistele FLAMMOTECTA kitillä. 8. Eristä palamattomat putket palavalla eristeellä ja lisäeristä tarvittaessa Klimarockilla. (Lisätietoja s.40.) 9. Täytä raot kaapeleide / kaapelihyllyjen ympärillä sullontavillalla ja viimeistele FLAMMOTECTA kitillä. Installation instructions Last updated: 05/2015 Page 37

38 6.4 Seinäläpivienti yhdistelmä läpivienti 10. Pinnoita kaapelit ja kaapelihylly PYROSAFE FLAMMOTECTA:lla 200mm pituudelta (kuivakalvon paksuus 2mm). 11. Vaihtoehto vaiheelle 10, kääri kaapelit, kaapeliniput ja kaapelithyllyt PYROSAFE DGCR 1.5 wrapilla (Lisätietoja s.28) 12.Viimeistele maalattavat pinnat lopulliseen paksuuteen PYROSAFE FLAMMOTECTA:lla sekä muista maalata teippiin asti vahvemman liitoskohdan aikaasaamiseksi. Poista teippi. 13. Täytä palokatkotarra ja liimaa läpiviennin viereen. Ei palokatkon päälle! Installation instructions Last updated: 07/2016 Page 38

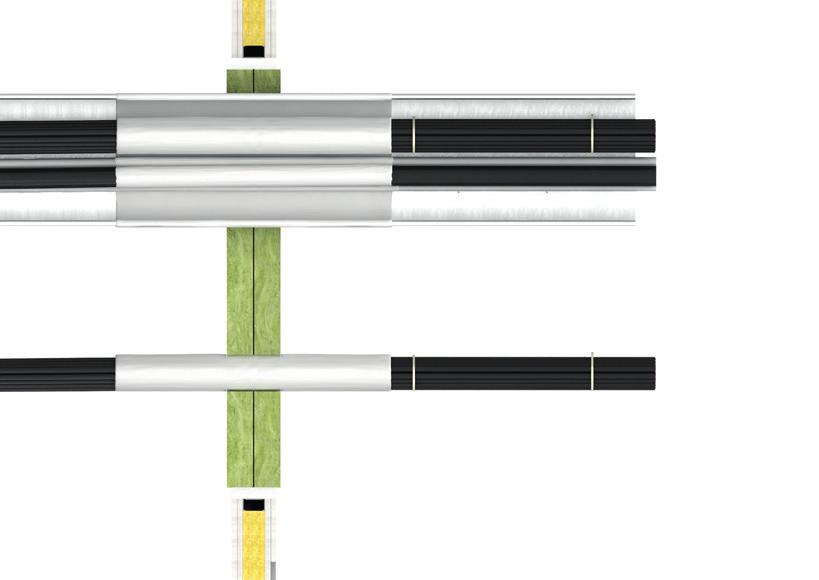

39 6.4.1 Seinäläpivienti yhdistelmä läpivienti kaapelit 1. Mittoja kaapeleille (pinnoite) 1a. Mittoja kaapeleille (wrap) Seinäläpivienti mittoja (per puoli) 250mm pinnoite molemminpuolin. Kuivakalvon paksuus 2mm Type Rengasmainen välys ja sauman tiivistys Rengasmainen välys 5 mm Pinnoitus Rengasmainen välys > 5 mm Sullontavilla Kaapeli, kaapelinippu, kaapelihylly Kaapeli Ø 21 mm Kaapelinippu Ø 100 mm, Yksittäinen kaapeli nipussa Ø 21mm Kaapeli Ø > 21 mm Ø 80 mm Kaapelihylly Vaihtoehtoisesti wrap Kaapeli Ø 21 mm Kaapelinippu Ø 100 mm yksittäinen kaapeli nipussa Ø 21 mm Kaapeli Ø > 21 mm Ø 80 mm Kaapelihylly Kaapelinsuojaputki Ø 32 mm Kaapelinsuojaputki nippu Ø 100mm PYROSAFE FLAMMOTECTA Pinnoitus PYROSAFE DG CR 1.5 wrap Kuivakalvopaksuus / wrapin leveys sisällä/ Ennen läpivientiä Sisällä Ennen 200mm wrap molemminpuolin 2 kerrosta, 2 kiinnikettä per puoli Kerroksia Limitys Teräspanta kiinnike (määrä) Installation instructions Last updated: 05/2015 Page 39

40 6.4.2 Seinäläpivienti yhdistelmä läpivienti putket 2. Mittoja putkille (wrap) 2a. Mittoja putkille (wrap) Kääri molemmatpuolet wrapilla. Kerroesten määrä riippuu putken halkaisijasta Lisätoimenpiteitä ei tarvita palamattomassa putkessa jossa Armaflex Protect eriste Lisäeriste Klimarock eristeellä Kääri molemminpuolin wrapilla; 1 kiinnike per puoli Seinäläpivienti mittoja (per puoli) Tyyppi Kuivakalvon sisällä/ ennen Teräspanta paksuus/ wrap läpivientiä Limitys Kerroksia kiinnike leveys Sisällä Ennen (määrä) Rengasmainen välys ja sauman tiivistys Rengasmainen välys 5 mm Pinnoitus Rengasmainen välys > 5 mm Sullontavilla 60 Palavat putket PVCU, PE 100 ja PPH Ulkohalkaisija Ø 50 mm 1 Ulkohalkaisija Ø > 50 mm Ø 80 PYROSAFE DGCR BS 2 mm wrap Ulkohalkaisija Ø > 80mmØ 110mm 3 1 Ulkohalkaisija Ø >110mmØ 160mm 4 Seinäläpivienti mittoja (per puoli) Suojaava eriste Palokatko wrap Ulkohalkaisija Ø Seinämävahvuus Komposiittiputki HENCO STANDARD Klimarock* 12 mm mm mm 4, Komposiittiputki HENCO STANDARD Armaflex Protect 12 mm mm mm (2 x 13) Komposiittiputki HENCO STANDARD PEeristeellä Klimarock* PYROSAFE DGCR BS *Eristys paksuudet ja pituudet ovat minimi mittoja. Installation instructions Last updated: 07/2016 Page 40

41 6.4.2 Seinäläpivienti yhdistelmä läpivienti putket Seinäläpivienti mittoja (per puoli) Materiaali Kupari, teräs, RST, valurauta Palamattomat putket Ulkohalkaisija Ø Seinämävahvuus Mineraalivilla eriste/ palava eriste Eristeen Eristeen pituus paksuus Kaiflex ST 9 18 Jatkuva > Armaflex Protect teräs, RST, valurauta (2 x 13) Kupari, teräs, RST, valurauta teräs, RST, valurauta Seinäläpivienti mittoja (per puoli) Materiaali Kupari Suojaava eriste Klimarock* Palokatko wrap PYROSAFE DGCR mm läpiviennin sisässä/ 75mm ennen läpivientiä 1 x 1,5 2 x 1,5 Klimarock* > > > > > > > > Palamaton putki Ulkohalkaisija Ø 15.0 > Seinämävahvuus Mineraalivilla eriste/ Palava eriste Eristeen Eristeen pituus paksuus NH/Armaflex Suojaava eriste Armaflex Protect 250 Palokatko wrap PYROSAFE DGCR mm läpiviennin 26 (2 x 13) sisässä/ 1 x mm ennen läpivientiä *Eristys paksuudet ja pituudet ovat minimi mittoja. Installation instructions Last updated: 05/2015 Page 41

42 6.4.2 Seinäläpivienti yhdistelmä läpivienti putket Seinäläpivienti mittoja (per puoli) Materiaali Kupari, teräs, RST, valurauta teräs, RST, valurauta Palamattomat putket Ulkohalkaisija Ø Seinämävahvuus Mineraalivilla eriste/ Palava eriste Eristeen Eristeen pituus paksuus NH/Armaflex > > > > > > > > > > > Suojaava eriste Klimarock* Palokatko wrap PYROSAFE DGCR mm läpiviennin sisässä/ 75mm ennen läpivientiä mm läpiviennin sisässä/ 75mm ennen läpivientiä 1 x x 1.5 * Eristys paksuudet ja pituudet ovat minimi mittoja. Installation instructions Last updated: 07/2016 Page 42

43 6.4.3 Seinäläpivienti LVIyksikön yhdistelmäputket, NanoSUN² aurinkokeräimen putket, valokuitu ja mikrokaapelin suojaputket Mittoja NanoSUN² aurinkokeräimen putkille, LVIyksikön yhdistelmä putkille, valokuitu ja mikrokaapelien suojaputkille Seinäläpivienti mittoja (per puoli) Lisätietoja taulukossa alla Suojaputki NanoSUN² aurinkokeräimen putket LVIyksikön yhdistelmä putket Suojaava eriste Palokatko wrap Ulkohalkaisija Ø LVIyksikön yhdistelmä putket Klimarock* PYROSAFE DGCR mm läpiviennin 6.0 mm 22.0 mm sisässä/ 1 x mm ennen läpivientiä NanoSUN² aurinkokeräimen putket Klimarock* PYROSAFE DGCR1.5 DN 16 / DN DN 40 (EI 60) 125mm ennen läpivientiä DN 40 (EI 120) Kaapelinsuojaputki valokuitu ja mikrokaapeleilla PYROSAFE DGCR1.5 max. 24 kpl. Ulkohalkaisia Ø mm läpiviennin sisässä/ 2 x 1.5 max. 7 kpl. Ulkohalkaisija Ø 10 25mm ennen max. 5 kpl. Ulkohalkaisija Ø 12 läpivientiä 1 x 1.5 * Eristys paksuudet ja pituudet ovat minimi mittoja. Installation instructions Last updated: 05/2015 Page 43

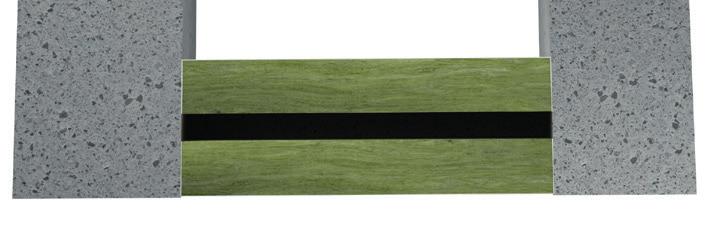

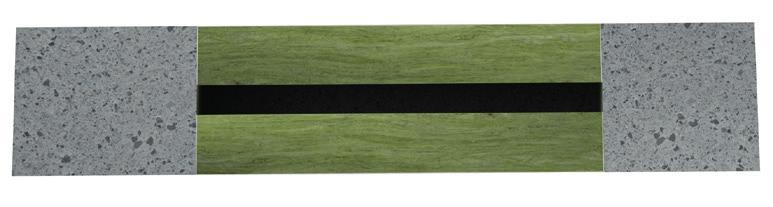

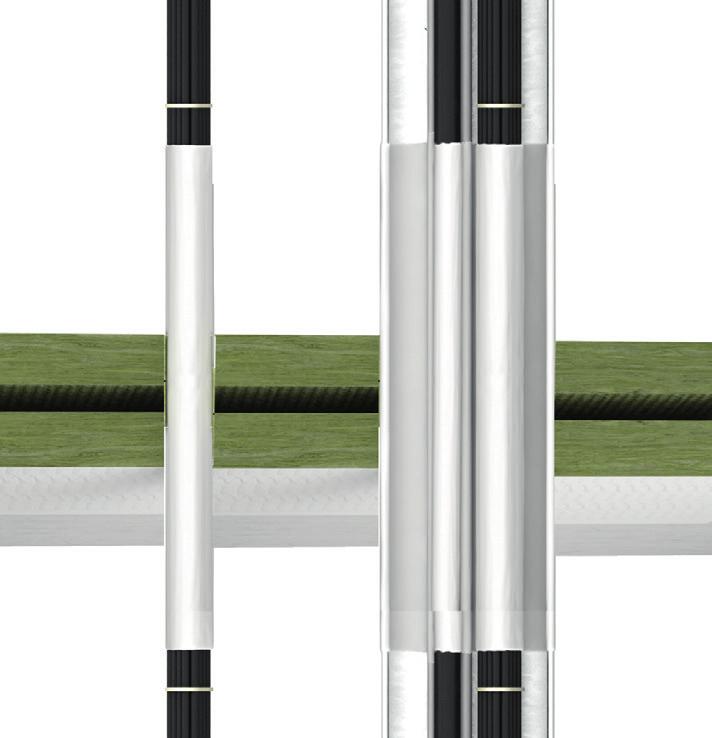

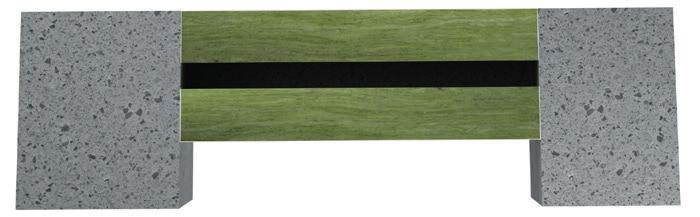

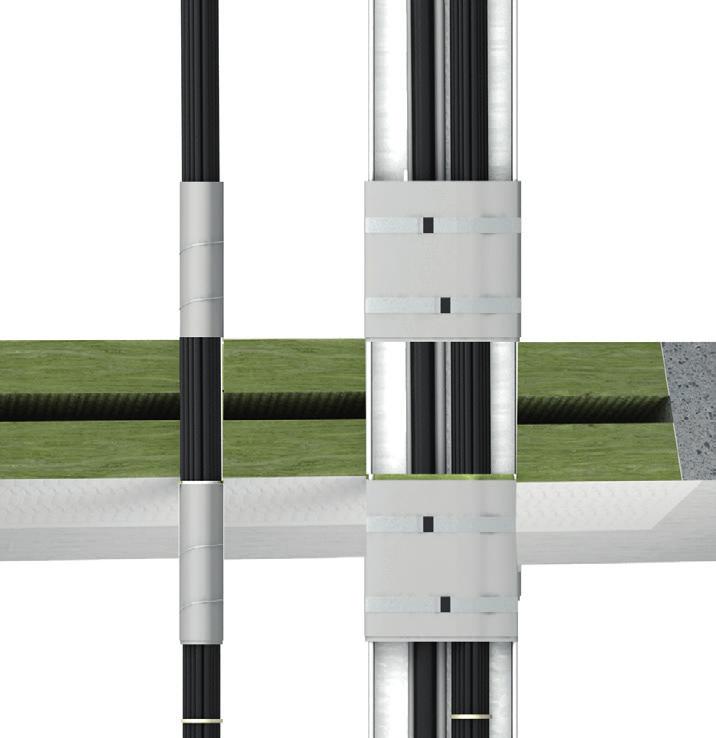

44 6.5 Lattialäpivienti Asennus vaihtoehdot mineraalivillalevyn paikat lattian aukossa. Lattia 150 mm Asennus vaihtoehdot mineraalivillalevyn paikat lattian aukossa. Lattia > 150 mm tai Lattialäpivienti kaapelit 1. Mittoja kaapeleille Asennettavissa kaapeleihin Ø 21 mm 1a. Mittoja kaapeleille kaapelinsuojaputket Lisätietoa seuraavan sivun taulukossa Installation instructions Last updated: 07/2016 Page 44

45 6.5.1 Lattialäpivienti kaapeli Lattialäpivienti mittoja (per puoli) Tyyppi Rengasmainen välys ja sauman tiivistys Rengasmainen välys 5 mm Pinnoite Rengasmainen välys > 5 mm Sullontavilla Kaapeli/ kaapelinippu/ kaapelihylly Kaapeli Ø 21 mm Kaapeli Ø > 21 mm Ø 80 mm PYROSAFE Kaapelihylly FLAMMOTECTA pinnoite Kaapelinippu Ø 100mm yksittäinen kaapeli nipussa Ø 21 mm Vaihtoehtoisesti wrap Kaapeli Ø 21 mm Kaapeli Ø > 21 mm Ø 80 mm Kaapelihylly Kaapelinippu Ø 100mm yksittäinen kaapeli nipussa Ø 21 mm Yksittäinen kaapeli Ø 21 mm, Wrap vain toiselle puolelle Kaapelinsuojaputki Ø 32mm, kaapelinsuojaputkinippu Ø 100 PYROSAFE DGCR 1.5 wrap Kuivakalvon paksuus/ wrap leveys sisällä/ennen läpivientiä Sisällä Ennen Kerroksia Limitys Teräspanta kiinnike (määrä) Wrap vain toiselle puolelle Installation instructions Last updated: 05/2015 Page 45

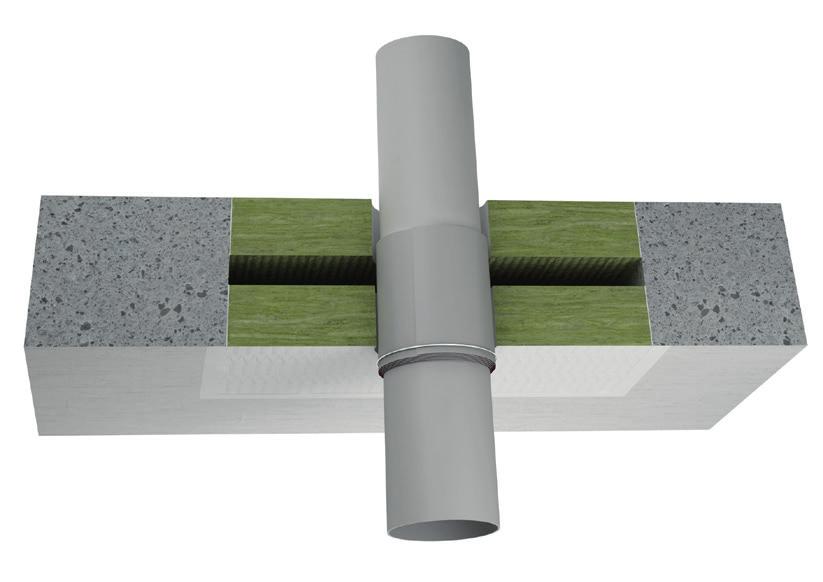

46 6.5.2 Lattialäpivienti putket 1. Kääri palava putki PYROSAFE DGCR 100mm wrapilla lattian alapuolelta. (75mm sisässä ja 25mm ennen läpivientiä). 2. Kääri palamattomat putket joissa on palava eriste PYROSAFE DGCR 1.5 wrapilla ja suojaavalla Klimarock eristeellä. Lisätietoja seuraavalla sivulla 3. Kääri palamattomat putket joissa on palamaton eriste esim.klimarock ja lisäeriste Klimarock. Installation instructions Last updated: 07/2016 Page 46

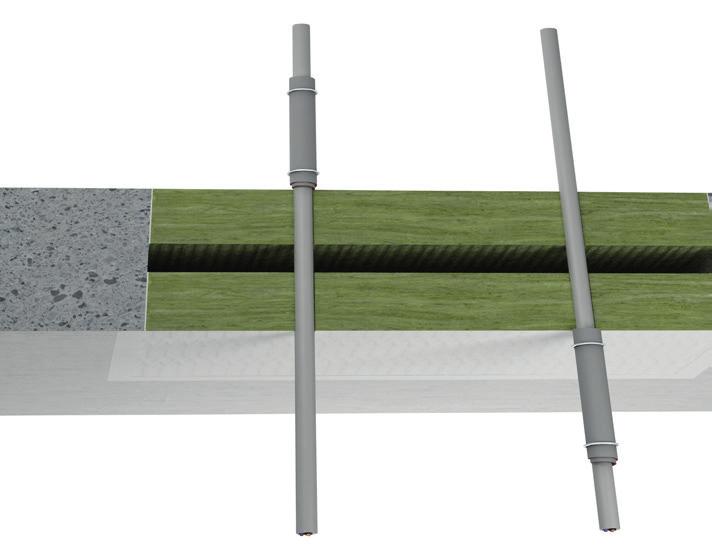

47 6.5.2 Lattialäpivienti putket Lattialäpivienti mittoja (per puoli) Tyyppi Kuivakalvopaksuus/ wrap leveys sisällä/ennen läpivientiä Sisällä Ennen Kerroksia Rengasmainen välys ja sauman tiivistys Rengasmainen välys 5 mm Pinnoitus Rengasmainen välys > 5 mm Sullontavilla 60 Palavat putket PVCU, PE 100 ja PPH Ulkohalkaisija Ø 50 mm 1 PYROSAFE DGCR BS Ulkohalkaisija Ø > 50 mm Ø 80 2 wrap Ulkohalkaisija Ø > 80 mm Ø lattian alapintaan Ulkohalkaisija Ø > 110 mm Ø Limitys Teräspanta kiinnike (määrä) Lattialäpivienti mittoja (per puoli) Suojaava eriste Palokatko eriste Ulkohalkaisija Ø Seinämävahvuus Komposiittiputki HENCO STANDARD Klimarock* 12 mm mm mm Komposiittiputki HENCO STANDARD Armaflex Protect 12 mm mm mm (2 x 13) Komposiittiputki HENCO STANDARD PEeristeellä Klimarock* PYROSAFE DGCR BS 14 mm mm läpiviennin sisässä/ mm mm ennen 1 x 1.5 läpivientiä Lattialäpivienti mittoja (per puoli) Materiaali Kupari Palamattomat putket Ulkohalkaisija Ø 15.0 > Seinämävahvuus Mineraalivilla eriste/ palava eriste Eristeen Eristeen pituus paksuus NH/Armaflex Suojaava eriste Armaflex Protect 250 Palokatko wrap PYROSAFE DGCR mm läpiviennin 26 (2 x 13) sisässä/ 1 x mm ennen läpivientiä *Eristys paksuudet ja pituudet ovat minimi mittoja.. Installation instructions Last updated: 05/2015 Page 47

48 6.5.2 Lattialäpivienti putket Lattialäpivienti mittoja (per puoli) Materiaali Kupari, teräs, RST, valurauta Kupari, teräs, RST, valurauta teräs, RST, valurauta * Suojaavan eristeen kanssa EI 120 Palamattomat putket Ulkohalkaisija Ø **Eristys paksuudet ja pituudet ovat minimi mittoja. Seinämävahvuus Mineraalivilla eriste/ palava eriste Eristeen Eristeen pituus paksuus Kaiflex ST 9 18 Jatkuva Suojaava eriste Klimarock ** > Paloltasuojaava eriste PYROSAFE DGCR (50mm läpiviennin sisässä/ 75mm ennen läpivienti) Armaflex Protect (2 x 13) Klimarock** * > * > > > > > > > > > x x 1.5 Installation instructions Last updated: 07/2016 Page 48

49 6.5.2 Lattialäpivienti putket Lattialäpivienti mittoja (per puoli) Materiaali Kupari, teräs, RST, valurauta teräs, RST, valurauta Palamattomat putket Ulkohalkaisija Ø Kääri NanoSUN² aurinkokeräimen putket PYROSAFE DGCR 1.5 wrapilla. Seinämävahvuus Mineraalivilla eriste/ palava eriste Eristeen Eristeen pituus paksuus NH/Armaflex Suojaava eriste Klimarock* > > > > > NanoSUN² aurinkokeräimen putket Lattialäpivienti mittoja (per puoli) NanoSUN² aurinkokeräimen putket DN 40 *Eristys paksuudet ja pituudet ovat minimi mittoja. Tyyppi PYROSAFE DGCR 1.5 wrap asennetaan yläpuolelle wrap leveys sisällä/ ennen läpivientiä Sisällä Ennen Kerroksia Palokatko wrap PYROSAFE DGCR mm läpiviennin sisässä 75mm ennen läpivientiä Limitys 1 x 1.5 Teräspanta kiinnike (määrä) Installation instructions Last updated: 05/2015 Page 49

50 Declaration of Performance N 01155PYROSAFEFLAMMOTECTA PYROSAFE FLAMMOTECTA Date: Rev. 02 Page 1 of 1 Unique identification code of the product type PYROSAFE FLAMMOTECTA Intended use: Ablative fire stopping product used in penetration seals Producer svt Brandschutz Vertriebsgesellschaft mbh International Gluesinger Strasse 86 D Seevetal Germany System for assessing and verifying constancy of performance System 1 European Assessment Document ETAG 0262: European Technical Assessment ETA14/0418 of Technical Assessment Body Deutsches Institut für Bautechnik (DIBt), Berlin The notified body Materialprüfanstalt für das Bauwesen Braunschweig, code number 0761 Declared performance Essential characteristics Performance Harmonised technical specification Reaction to fire Class E EN Class EI 30 of a penetration seal (with mineral wool; see Annexes 1 and 1722 of ETA14/0418 for details) Fire resistance Class EI 60 of a penetration seal (with mineral fibre board singlelayer; see Annexes 1 and 26 of ETA14/0418 for details) Class EI 60 of a penetration seal (with mineral wool; see Annexes 1 and 2327 of ETA14/0418 for details) Class EI 90 of a penetration seal (with mineral wool; see Annexes 1 and 2832 of ETA14/0418 for details) Class EI 90 of a penetration seal (without mineral wool; see Annexes 1 and 33 of ETA14/0418 for details) Class EI 120 of a penetration seal (with mineral fibre boards doublelayer; see Annexes 1 and 711 of ETA14/0418 for details) Class EI 240 of a penetration seal (with mineral fibre boards quadruplelayer; see Annexes 1 and 1216 of ETA14/0418 for details) EN Emission of dangerous substances no dangerous substances ETAG 0262 Durability and serviceability Use category type X EOTA TR 024 The performance of the product identified above is in conformity with the set of declared performances. This declaration of performance is issued, in accordance with Regulation (EU) No. 305/2011, under the sole responsibility of the manufacturer identified above DoP online available at Signed for and on behalf of the manufacturer by: i.v. Christian MeyerKorte Head of Product Management i.v. Andree Schober Head of chemical department
