1 LIIKENNEVIRASTO, IISALMEN VETURITALLI Seurantaraportti 2016 RAPORTTI Toimitettu: Liikennevirasto Raportti numero: Jakelu: Liikennevirasto / Arto Hovi, Soile Knuuti Pohjois-Savon ELY-keskus / Lea Koponen Itä-Suomen aluehallintovirasto / Martti Häikiö Iisalmen Kaupunki / Jyrki Könttä Golder Associates Oy LIITE 9

2 LIIKENNEVIRASTO IISALMEN VETURITALLIT Sisällysluettelo 1.0 JOHDANTO KOHTEEN TIEDOT VUODEN 2015 TOIMENPITEET Vesinäytteenotto Poistettu öljyfaasi VUODEN 2016 TOIMENPITEET Vesinäytteenotto Poistettu öljyfaasi Maaperätutkimus ja pohjavesiputkien asennus joulukuussa JOHTOPÄÄTÖKSET JATKOTOIMENPITEET... 4 LIITE A Kartat LIITE B Analyysitulokset ja -todistukset LIITE C Yhteenveto faasin poistosta Projektinro i

3 LIIKENNEVIRASTO IISALMEN VETURITALLIT 1.0 JOHDANTO Kohteessa on vuodesta 1998 lähtien poistettu pohjaveden pinnalta öljyä ja otettu seurantavesinäytteitä. Öljyn ja öljyisen veden poistamiseksi alueelle on asennettu pumppauskaivoja vuosien välisenä aikana. Kohteessa on yhteensä 11 öljyfaasin poistoon tarkoitettua pumppauskaivoa sekä 11 pohjaveden laadun seurantaan tarkoitettua pohjavesiputkea. Öljyfaasia on pumppauskaivojen lisäksi poistettu myös niistä pohjavesiputkista, joissa sitä on havaittu. Pohjaveden hiilivetypitoisuuksia ja/tai öljyfaasin paksuutta on vuonna 2016 seurattu kymmenestä havaintoputkesta (GA111, GA112, GA113, GA120, GA121 ja GA140 - GA144) sekä kymmenestä pumppauskaivosta (PK114, PK130, PK132, ja PK133 - PK139). Myös Paloisjärven rannassa sijaitsevasta, maavallein erotetusta keruualtaasta ja Paloisjärven rantavedestä on otettu näytteitä sekä tehty havaintoja mahdollisesta öljyn esiintymisestä. Koko seurannan aikana ei Paloisjärvessä ole todettu öljyfaasia tai öljyhiilivetypitoisuuksia. Kaikkiaan kohteesta on poistettu välisenä aikana öljyfaasia/ merkittävän määrän öljyä sisältävää vettä yhteensä noin litraa (pumppauskaivot ja öljynkeruuallas). Arviota poistetun öljyfaasin määrästä tulee pitää suuruusluokkana, sillä todellisen öljymäärän arvioiminen keruualtaassa tai veden sekaisessa pumpatussa liuoksessa ei ole mahdollista. Voidaan kuitenkin todeta, että öljynkeruualtaaseen kertyneen öljyn määrä on vuoden 2011 jälkeen ollut huomattavasti pienempi kuin aiempina vuosina. Vuoden 2013 alusta lähtien, tehtyjen laitemuutosten ja säätöjen jälkeen, kohteesta on pystytty tehokkaammin poistamaan pelkkää öljyfaasia ja vähemmän vettä. Vuosien aikana öljyfaasia on poistettu noin litraa. Kohteen maaperän ja pohjaveden kunnostuksessa on noudatettu Pohjois-Savon ympäristökeskuksen päätöstä (Dnro 0698Y ), ja alkaen ympäristölupapäätöstä (Dnro PSA-2007-Y-145). Kohteen ympäristölupaan tehtiin jatkohakemus vuoden 2013 lopussa. Voimassa olevan uuden päätöksen pilaantuneen maaperän puhdistamisesta (POSELY/188/07.00/2014) Pohjois-Savon ELY-keskus on antanut KOHTEEN TIEDOT Kohteen nimi: Liikennevirasto, Iisalmen veturitallit Lähin osoite: Veturitallinkatu, Iisalmi Kiinteistörekisteritunnus: , Kiinteistön omistaja: Liikennevirasto ja VR-Yhtymä 3.0 VUODEN 2015 TOIMENPITEET 3.1 Vesinäytteenotto Vuonna 2015 vesinäytteitä otettiin ja havaintoputkista GA121, GA142, GA143 ja GA144, pumppauskaivosta PK133 sekä Paloisjärvestä. Havaintoputkista otetuista vesinäytteistä analysoitiin laboratoriossa öljyhiilivetyjen C 10-C 21- ja C 22-C 40-pitoisuudet. Pohjavesiputkessa GA121 huhtikuussa otetussa vesinäytteessä todettiin öljyhiilivetyjen C 22-C 40 pitoisuus 0,033 mg/l, lokakuussa otetussa näytteessä pitoisuudet olivat Projektinro

4 LIIKENNEVIRASTO IISALMEN VETURITALLIT alle laboratorion määritysrajojen. Pohjavesiputkista GA142, GA143 ja GA144 otetuissa vesinäytteissä ei todettu laboratorion analyysimenetelmän määritysrajaa ylittäviä öljyhiilivetyjakeiden pitoisuuksia. Paloisjärven rannasta otetuissa vesinäytteissä ei todettu analyysimenetelmän määritysrajaa ylittäviä öljyhiilivetyjakeiden pitoisuuksia. Tuloksissa ei todettu merkittäviä muutoksia aiempiin vuosiin verrattuna. Keväällä pumppauskaivosta PK133 otetussa näytteessä todettiin öljyhiilivetyjakeiden C 10-C 21 pitoisuus 83,1 mg/l ja öljyhiilivetyjakeiden C 22-C 40 pitoisuus 8,86 mg/l. Syksyllä samasta pumppauskaivosta otetussa näytteessä todettiin öljyhiilivetyjakeiden C 10-C 21 pitoisuus 140 mg/l ja öljyhiilivetyjakeiden C 22-C 40 pitoisuus 6,8 mg/l. Tulokset olivat samaa suuruusluokkaa kuin vuosina Vesinäytetulokset on esitetty liitteessä B. Havaintopisteiden sijaintikartta on esitetty liitteessä A ja havainnot öljyfaasin paksuudesta liitteessä C. 3.2 Poistettu öljyfaasi Vuonna 2015 öljyfaasin poistoa tehtiin yhdeksästä kaivosta (PK130 - PK132, PK134 - PK139) sekä viidestä havaintoputkesta (GA111, GA113, GA120, GA140 ja GA141). Vuonna 2015 öljyä kerättiin talteen yhteensä noin 890 litraa eli noin 2,44 l/vrk. Poistetusta öljystä noin 180 litraa poistettiin manuaalipumppauksella ja loput noin 710 litraa poistettiin pumppauskaivoihin PK132, PK135 ja PK139 asennetuilla pumpuilla. Paksuin öljykerros todettiin pumppauskaivossa PK137 (2,89 m) joulukuun mittauskerralla. Faasikerrosten paksuudet vaihtelivat melko paljon vuoden aikana. Yleisesti ottaen faasin paksuudet olivat pienentyneet edellisen vuoden lukemista. Tarkemmat tiedot havaittujen öljyfaasien paksuuksista on esitetty liitteessä C. 4.0 VUODEN 2016 TOIMENPITEET 4.1 Vesinäytteenotto Vuonna 2016 vesinäytteitä otettiin ja havaintoputkista GA121, GA142, GA143 ja GA144, pumppauskaivosta PK133 sekä Paloisjärvestä. Vesinäytteitä ei otettu sellaisista havaintoputkista tai pumppauskaivoista, joissa oli selvästi havaittava öljyfaasi pohjaveden pinnalla. Vesinäytteet otettiin laboratorion ohjeiden mukaisiin näyteastioihin ja toimitettiin kylmäsäilytyksessä laboratorioon. Havaintoputkista otetuista vesinäytteistä analysoitiin laboratoriossa öljyhiilivetyjen C 10-C 21- ja C 22-C 40-pitoisuudet. Pohjavesiputkessa GA143 huhtikuussa otetussa vesinäytteessä todettiin öljyhiilivetyjen C 10-C 21 pitoisuus 0,039 mg/l ja lokakuussa 0,04 mg/l. Pohjavesiputkista GA121, GA143 ja GA144 otetuissa vesinäytteissä ei todettu analyysimenetelmän määritysrajaa ylittäviä öljyhiilivetyjakeiden pitoisuuksia. Paloisjärven rannasta otetuissa vesinäytteissä ei todettu analyysimenetelmänn määritysrajaa ylittäviä öljyhiilivetyjakeiden pitoisuuksia. Tuloksissa ei todettu merkittäviä muutoksia aiempiin vuosiin verrattuna. Keväällä pumppauskaivosta PK133 otetussa näytteessä todettiin öljyhiilivetyjakeiden C 10-C 21 pitoisuus 11,1 mg/l ja öljyhiilivetyjakeiden C 22-C 40 pitoisuus 0,9 mg/l. Syksyllä samasta pumppauskaivosta otetussa näytteessä todettiin öljyhiilivetyjakeiden C 10-C 21 pitoisuus 100 mg/l ja öljyhiilivetyjakeiden C 22-C 40 pitoisuus 5,9 mg/l. Tulokset ovat samaa suuruusluokkaa kuin aikaisempina vuosina Projektinro

5 LIIKENNEVIRASTO IISALMEN VETURITALLIT Pumppauskaivoa PK133 seurataan, sillä öljyhiilivetypitoisuuksien ja aistinvaraisten havaintojen perusteella on mahdollista, että pumppauskaivoon alkaa kertyä öljyfaasia. 4.2 Poistettu öljyfaasi Vuonna 2016 öljyfaasin poistoa tehtiin yhdeksästä kaivosta (PK130 - PK132, PK134 - PK139) sekä viidestä havaintoputkesta (GA111, GA113, GA120, GA140 ja GA141). Vuonna 2016 öljyä kerättiin talteen yhteensä noin 942 litraa eli noin 2,58 l/vrk. Poistetusta öljystä noin 237 litraa poistettiin manuaalipumppauksella ja loput noin 705 litraa poistettiin pumppauskaivoihin PK132, PK135 ja PK139 asennetuilla pumpuilla. Alkuvuodesta manuaalipumppu oli epäkunnossa. Manuaalipumppauksella öljyfaasia poistettiin huhti-joulukuun aikana yhteensä kahdeksan kertaa. Vuosien tehostetun pumppauksen aikana kohteesta on pumpattu pelkkää öljyfaasia yhteensä noin litraa. Öljyn kertyminen kaivoihin muuttuu paljon jopa kuukausitasolla, ja on todennäköistä, että vettä huonosti johtavat silttikerrokset alueella pidättävät ajoittain öljyä ja vaikuttavat sen kulkeutumiseen. Vuoden 2016 seurannan aikana öljyfaasia todettiin pumppauskaivojen lisäksi havaintoputkissa GA111, GA113, GA120, GA140, GA141 ja GA141B sekä keruualtaan pinnalla. Paksuin öljykerros todettiin pohjavesiputkessa GA113 (2,53 m) joulukuun mittauskerralla. Pohjavesiputkessa GA113 keskimääräinen faasin paksuus oli 1,29 m. Faasikerrosten paksuudet vaihtelivat melko paljon vuoden aikana. Yleisesti ottaen faasin paksuudet ovat hieman kasvaneet vuoden takaisista lukemista. Pumppauskaivo PK138:ssa ei todettu faasia juuri lainkaan. Tarkemmat tiedot havaittujen öljyfaasien paksuuksista on esitetty liitteessä C. 4.3 Maaperätutkimus ja pohjavesiputkien asennus joulukuussa 2016 Joulukuussa 2016 toteutetun maaperätutkimuksen yhteydessä asennettiin kaksi pohjaveden havaintoputkea (GA200 ja GA201) vanhan tankkauspaikan eteläpuolisen alueen pohjaveden öljyhiilivetypitoisuuksien tarkentamiseksi sekä yksi pohjaveden havaintoputki (GA204) veturitallin ja Paloisjärven väliselle alueelle veturitallin itäpuolella käynnistyvien rakennustöiden takia. Maaperätutkimuksesta ja pohjavesiputkien asennuksesta laaditaan erillinen raportti. Pohjavesiputkista tullaan ottamaan näytteet kaksi kertaa vuodessa. 5.0 JOHTOPÄÄTÖKSET Kohteen pohjavedessä todetuissa öljyhiilivetypitoisuuksissa ei ole tapahtunut merkittäviä muutoksia vuosien 2015 ja 2016 välillä. Havaintoputkissa, joissa ei ole todettu öljyfaasia, ei ole todettu myöskään todettu hiilivetypitoisuuksia lukuun ottamatta havaintoputkessa GA143 todettuja, hieman laboratorion analyysimenetelmän määritysrajan ylittäviä pitoisuuksia. Kohonneita hiilivetypitoisuuksia on todettu faasittomissa pumppauskaivoissa ainoastaan pumppauskaivossa PK133. Pitoisuudet ko. kaivossa ovat pysyneet samassa suuruusluokassa vuoden 2015 tuloksiin verrattuna. Pilaantuman laajuudessa ei ole havaittu muutoksia vuoden 2016 seurannan aikana verrattuna edelliseen vuoteen. Faasia esiintyy edelleen eniten alueen keskiosan kaivoissa ja putkissa Projektinro

6 LIIKENNEVIRASTO IISALMEN VETURITALLIT Pohjavesiputkessa GA113 loppuvuonna todettujen öljyfaasin paksuuksien perusteella kohteen maaperässä on edelleen merkittäviä määriä öljyä, joka liikkuu maaperässä pohjaveden pinnan vaihteluiden mukaisesti. Yleisesti ottaen öljyfaasia on saatu poistettua suuruusluokaltaan samalla tehokkuudella vuosina Öljyfaasin määrässä ei ole tapahtunut merkittävää muutosta viime vuosina. Öljyä saadaan poistettua tehokkaasti nykyisellä järjestelmällä, ja faasin poisto toimiikin Paloisjärveä suojelevasti. Paloisjärvessä ei ole havaittu öljyhiilivetypitoisuuksia. 6.0 JATKOTOIMENPITEET Öljyn talteenottoa ja vesinäytteiden ottoa jatketaan vuonna 2015 laaditun tarkkailusuunnitelman ja ympäristöluvan mukaisesti. Muutoksia seurantaan ja pumppaukseen tehdään tarvittaessa. Kaikista havaintopisteistä otetuista vesinäytteistä analysoidaan laboratoriossa öljyhiilivetyjen C 10-C 21- ja C 22-C 40-pitoisuudet. Pumppausta tehdään vähintään kolmesta pumppauskaivosta kerrallaan ja sitä jatketaan niin kauan kuin toiminnan arvioidaan tehokkaasti poistavan öljyä ja estävän pilaantuman vaikutuksia Paloisjärveen. Pumppausjärjestelmän toimintaa ja kunnostuksen tehokkuutta arvioidaan vuosittain. Vesinäytteet kerätään öljyfaasia sisältämättömistä pohjavesiputkista ja pumppauskaivoista, valuma-altaasta (mikäli ei öljyfaasia) sekä Paloisjärven rannasta kahdesti vuodessa (kevätsyksy). Mikäli näytteiden tuloksissa havaitaan merkittäviä muutoksia, voidaan näytteitä kerätä tiheämmin tilanteen selvittämiseksi. Tarvittaessa tehdään myös muita toimenpiteitä pilaantuman leviämisen estämiseksi. Seurantatuloksista laaditaan viranomaisille toimitettava seurantaraportti helmikuun 2018 loppuun mennessä ja se toimitetaan Pohjois-Savon ELY keskukselle ja Iisalmen kaupungin ympäristösuojeluviranomaisille Projektinro

7 LIIKENNEVIRASTO IISALMEN VETURITALLIT Raportti allekirjoitussivu GOLDER ASSOCIATES OY Helena Railo Pekka Ahola QA: MNY FI (Helsinki,Suomi) Ruosilankuja 3 E, Helsinki, Suomii Projektinro

8 LIIKENNEVIRASTO IISALMEN VETURITALLIT LIITE A Kartat Projektinro

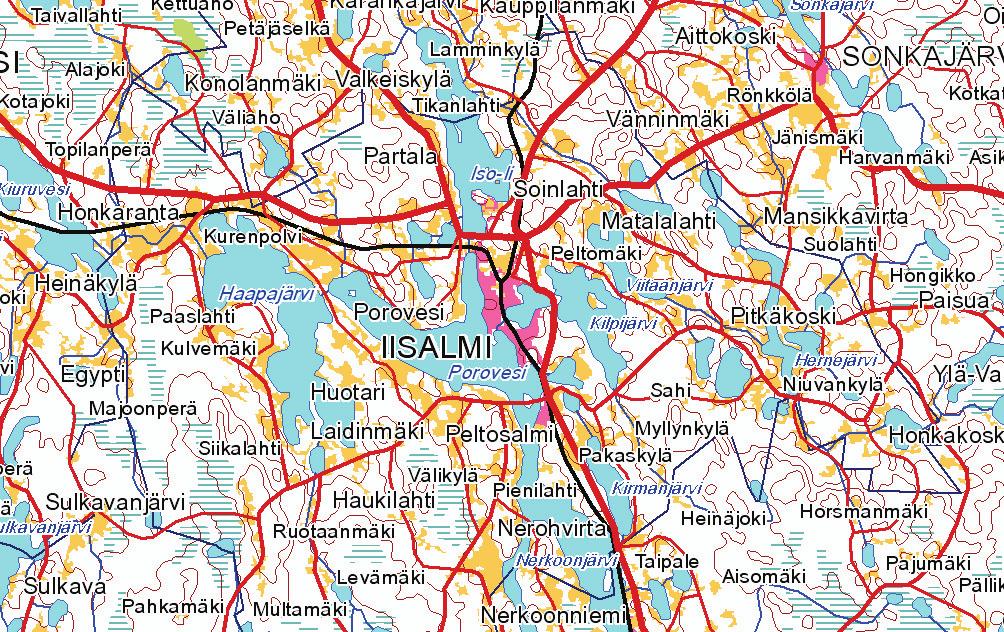

9 K.OSA/KYLÄ KORTTELI/TILA TONTTI/RN:O PROJEKTINUMERO RUOSILANKUJA 3 E, HELSINKI PUH FAX ASIAKKAAN PROJ.NRO. PIIR.NRO. 0 KOHDE SISÄLTÖ SUHDE Liikennevirasto Iisalmen veturitallit Sijaintikartta 1: :15000 SUUN TEKIJÄ ASIAKIRJA ARKKI KJU KJU Seurantaraportti A4 QA PVM. SUUN.ALA KBR YMP

10 INDEKSIKARTTA S! K S! K S! K GA141! ± GA201 S! K S! K GA ± S PUMPPAUSKAIVO! EI FAASIA! EI VETTÄ! FAASI POHJAVEDEN HAVAINTOPUTKI PILAANTUNEEN ALUEEN ARVIOITU SIJAINTI S! K S! S! K GA111 GA121! ± PK138! ± PK130 S! K ±! ± PK131!! S! K! ± ± GA120 PK139 PK136 GA113 PK114 ± PK132 PK135! ± ± PK S78 BS1 S66 BS S! K GA VALUMA-ALLAS S! K GA :750 HUOMIOITAVAA METRIÄ Path: Z:\IM\Liikennevirasto\Iisalmi\99_PROJECTS\ LiVi Iisalmen veturitallit\03_production\0001-seurantaraportti 2016\ X-0001.mxd PALOISJÄRVI S! K GA204 VIITE ASIAKAS LIIKENNEVIRASTO PROJEKTI LIVI IISALMEN VETURITALLIT SEURANTARAPORTTI 2016 SISÄLTÖ HAVAINTOPUTKIEN JA PUMPPAUSKAIVOJEN SIJAINTIKARTTA KONSULTTI VVVV-KK-PP LAATINUT SUUNNITELLUT TARKASTANUT HYVÄKSYNYT PROJEKTI NRO DOK.NRO Rev. PIIR.NRO A 1 JHE HRA HRA MNY JOS MITTA EI TÄSMÄÄ, ARKIN KOKOA ON MUUTETTU. ALKUPERÄINEN: 25mm 0

11 LIIKENNEVIRASTO IISALMEN VETURITALLIT LIITE B Analyysitulokset ja -todistukset Projektinro

12 YHTEENVETOTAULUKKO Vesinäytteet (3) Projektin nimi: Projektin numero: Liikennevirasto Iisalmen veturitalli, maaperän ja pohjaveden kunnostus vanhat ( , ) Asiakkaan viite: Projektipäällikkö Pekka Ahola : Kenttähenkilö: Tra, (Pah 10/2015) Laboratorioanalyysit: ALS, SGS Kenttämittaukset: LABORATORIOANALYYSIT NÄYTETIEDOT KOROT MUUT TIEDOT Öljyhiilivedyt Näytteenotto pvm. Veden Putken pään Veden pinnan Näytepisteen kuvaus pinta C 10 -C 21 C 22 -C 40 C 10 -C 40 Pumpattu Ulkonäkö Haju Muu havainto korko korko (pp) m m m µg/l µg/l µg/l L GA111 6,23 93,54 87,31 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi GA112 94,81 Ei vettä Ei vettä Ei vettä Ei vettä GA113 7,38 94,68 87,30 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi GA120 7,21 94,41 87,20 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi GA121 5,3 94,40 89,10 < 25 < 25 < 50 Leävhiutaleita ,51 94,40 87,89 Tukossa ,71 94,40 87,69 Tukossa Tukossa, putki kuvattu ,51 94,40 88,89 < < 50 Näyte otettu lyhennetyllä bailerillä ,85 94,40 87,55 < 30 < 30 < 60 2 Paljon sakkaa, lyhennetty baileri ,15 94,40 88,25 < 25 < 25 < punasenrusk. Kirkastui Koht. Huono antoisuus pumpatessa ,81 94,40 87,59 < 30 < 30 < punasenrusk. Kirkastui pumpatessa Koht. Huono antoisuus GA140 8,12 95,02 86,90 Öljyfaasi Öljyfaasi Öljyfaasi GA141 7,28 94,57 87,29 Öljyfaasi Öljyfaasi Putki tukossa Putki tukossa GA142 8,12 94,85 86,73 < 25 < 25 < 50 2 Sameaa ,31 94,85 86,54 < 25 < 25 < 50 0 Vaalean ruskeaa ,28 94,85 86,57 < 25 < 25 < 50 5 Sameaa, hiekkasta ,47 94,85 86,38 < 25 < 25 < 50 5 sameaa ,3 94,85 86,55 < 25 < 25 < 50 5 sameaa ,31 94,85 86,54 < 30 < 30 < 60 5 silttiä ,22 94,85 86,63 < 25 < 25 < Kirkastui pumpatessa ,41 94,85 86,44 < 30 < 30 < Kirkastui pumpatessa Hyvä antoisuus hyvä antoisuus Golder Associates Oy

13 YHTEENVETOTAULUKKO Vesinäytteet (3) LABORATORIOANALYYSIT NÄYTETIEDOT KOROT MUUT TIEDOT Öljyhiilivedyt Näytteenotto pvm. Veden Putken pään Veden pinnan Näytepisteen kuvaus pinta C 10 -C 21 C 22 -C 40 C 10 -C 40 Pumpattu Ulkonäkö Haju Muu havainto korko korko (pp) m m m µg/l µg/l µg/l L GA143 6,71 93,69 86,98 < 25 < 25 < 50 4 Paljon purua ,04 93,69 86,65 < 25 < 25 < 50 0 Muhjua ,05 93,69 86,64 Muhjua Putkessa niin paljon muhjua ettei näytteenotinta saanut veteen asti. Ei näytettä Putkessa niin paljon muhjua ettei näytteenotinta saanut veteen asti. Ei näytettä Putkessa niin paljon muhjua ettei näytteenotinta saanut veteen asti. Ei näytettä ,08 93,69 86,61 < 30 < 30 < 60 3 Putkessa paljon sakkaa, rasssattu auki letkulla ,85 93,69 86,84 39 < 25 < levää Hyvä antoisuus ,18 93,69 86,51 40 < 30 < levää Hyvä antoisuus GA144 6,48 93,57 87,09 < 25 < 25 < ,63 93,57 86,94 < 25 < 25 < 50 2 Samea/hiekkaist a ,7 93,57 86,87 < 25 < 25 < 50 3 Samea/hiekkaist a ,47 93,57 87,10 < 25 < 25 < 50 3 Silttistä ,64 93,57 86,93 < 25 < 25 < 50 3 Silttistä ,74 93,57 86,83 < 30 < 30 < 60 5 Silttistä ,61 93,57 86,96 < 25 < 25 < Silttistä Huono antoisuus ,5 93,57 87,07 < 30 < 30 < Silttistä Huono antoisuus PK114 Ei pääsyä kaivoon Ei pääsyä kaivoon Kuiva Kuiva Ei pääsyä kaivoon PK130 92,55 Öljyfaasi Öljyfaasi PK131 92,74 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi PK132 92,79 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi PK133 5,37 92,30 86, ,65 92,30 86, ,62 92,30 86, ,88 92,30 86, ,5 92,30 86, ,77 92,30 86, Voimakas öljyn haju Voimakas öljyn haju Voimakas öljyn haju ,47 92,30 86, öljyinen ,6 92,30 86, öljyinen Ei selvää öljyfaasia Ei selvää öljyfaasia Voimakas haju, ei kuitenkaan faasia Voimakas haju, ei kuitenkaan faasia Voimakas haju, ei kuitenkaan faasia Voimakas haju, ei kuitenkaan faasia Voimakas haju, ei kuitenkaan faasia PK134 93,45 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi Golder Associates Oy

14 YHTEENVETOTAULUKKO Vesinäytteet (3) LABORATORIOANALYYSIT NÄYTETIEDOT KOROT MUUT TIEDOT Öljyhiilivedyt Näytteenotto pvm. Veden Putken pään Veden pinnan Näytepisteen kuvaus pinta C 10 -C 21 C 22 -C 40 C 10 -C 40 Pumpattu Ulkonäkö Haju Muu havainto korko korko (pp) m m m µg/l µg/l µg/l L PK135 93,05 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi PK136 93,17 Öljyfaaasi Öljyfaaasi Öljyfaaasi Öljyfaaasi PK137 93,34 Öljyfaasi Öljyfaasi Öljyfaasi Öljyfaasi PK138 5,86 92,84 86, Voimakas öljyn haju Öljyfaasi Öljyfaasi PK139 93, Öljyfaasi Öljyfaasi Valuma-allas 0 87,29 87,29 Öljykalvo Selvä öljykalvo Öljykalvo pinnalla Öljyistä Öljykalvo pinnalla Öljyistä Öljykalvo pinnalla Öljykalvo pinnalla Öljykalvo pinnalla Järvi < 25 < 25 < < 25 < 25 < < 25 < 25 < < 25 < 25 < < 25 < 25 < < 25 < 25 < < 30 < 30 < 60 0 Vesi kirkasta, ei öljykalvoa Vesi kirkasta, ei öljykalvoa Vesi kirkasta, ei öljykalvoa Vesi kirkasta, ei öljykalvoa Vesi kirkasta, ei öljykalvoa vesi kirkas, ei kalvoa vesi kirkas, ei kalvoa Ympäristönlaatunormi pohjavedelle Juomaveden vertailuarvo Tuhat Kaivoa 98% rengaskaivoista 50 p 50 pp sp kk mp * TILASTOTIEDOT HAV. MÄÄRÄ MIN. 0,00 87,29 86,38 < 25 < 25 < 50 MAKS. 8,47 95,02 89, KESKIARVO 6,63 93,59 87, MEDIAANI 6,71 93,57 86, KESKIHAJONTA 1,39 1,24 0, til MERKKIEN SELITYKSET KÄYTETYT VIITEARVOT ei analyysiä < 20 määritysraja ylittää viitearvon # mitattu putken päästä mitattu suojaputken päästä mitattu kaivon kannesta mitattu maan pinnasta Todettujen yhdisteiden summapitoisuus 1 Ympäristönlaatunormi pohjavedelle: VNa 341/2009. Huom! Ei tule soveltaa pohjaveden pilaantuneisuuden arvioinnissa. Juomaveden viitearvo. Peruste: v/s = talousveden laatuvaatimus/suositus < 10 alle analyysin määritysrajan 2 (STMa 461/2000); w = WHO drinking water guidelines (2004, 2011); t = enimmäissaantiin perustuva; p = pohjaveden laatunormi Tuhat kaivoa 98% rengaskaivoista: GTK:n Tutkimusraportti nro 155. Tuhat 10 viitearvon ylittävä pitoisuus 3 kaivoa - Suomen kaivovesien fysikaalis-kemiallinen laatu vuonna % persentiilit. QA: Rev: Golder Associates Oy

15 Raportti Sivu 1 (4) K PK7OPUYM4F Vastaanotettu Golder Associates Oy Raportoitu Pekka Ahola Ruosilankuja 3 E HELSINKI Projekti Tilausnumero Veden analysointi Asiakkaan näytetunnus JÄRVI Näytteenottaja Tomi Rautakumpu Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Esikäsittely dekantointi* ANKU Öljyhiilivedyt C10-C40, W-TPHFID04 fraktio >C10-C21 <25 µg/l 2 1 ANKU fraktio >C21-C40 <25 µg/l 2 1 ANKU fraktio >C10-C40 <50 µg/l 2 1 ANKU Ammonium/Ammoniumtyppi, W-NH4-SPC ammonium mg/l 3 1 ANKU Nitraatti/nitraattityppi,W-NO3-IC nitraatti <2.00 mg/l 4 1 ANKU Asiakkaan näytetunnus GA144 Näytteenottaja Tomi Rautakumpu Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Esikäsittely dekantointi* ANKU Öljyhiilivedyt C10-C40, W-TPHFID04 fraktio >C10-C21 <25 µg/l 2 1 ANKU fraktio >C21-C40 <25 µg/l 2 1 ANKU fraktio >C10-C40 <50 µg/l 2 1 ANKU Ammonium/Ammoniumtyppi, W-NH4-SPC ammonium <0.050 mg/l 3 1 ANKU Nitraatti/nitraattityppi,W-NO3-IC nitraatti mg/l 4 1 ANKU ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

16 Raportti Sivu 2 (4) K PK7OPUYM4F Asiakkaan näytetunnus GA142 Näytteenottaja Tomi Rautakumpu Näytteenottopvm Näytenumero H Analyysi Tulos Yksikkö Menetelmä Analysoija Allekirjoitus Esikäsittely dekantointi* ANKU Öljyhiilivedyt C10-C40, W-TPHFID04 fraktio >C10-C21 <25 µg/l 2 1 ANKU fraktio >C21-C40 <25 µg/l 2 1 ANKU fraktio >C10-C40 <50 µg/l 2 1 ANKU Ammonium/Ammoniumtyppi, W-NH4-SPC ammonium <0.050 mg/l 3 1 ANKU Nitraatti/nitraattityppi,W-NO3-IC nitraatti <2.00 mg/l 4 1 ANKU Asiakkaan näytetunnus GA121 Näytteenottaja Tomi Rautakumpu Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Esikäsittely dekantointi* ANKU Öljyhiilivedyt C10-C40, W-TPHFID04 fraktio >C10-C21 <25 µg/l 2 1 ANKU fraktio >C21-C40 <25 µg/l 2 1 ANKU fraktio >C10-C40 <50 µg/l 2 1 ANKU Ammonium/Ammoniumtyppi, W-NH4-SPC ammonium mg/l 3 1 ANKU Nitraatti/nitraattityppi,W-NO3-IC nitraatti <2.00 mg/l 4 1 ANKU ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

17 Raportti Sivu 3 (4) K PK7OPUYM4F Asiakkaan näytetunnus GA143 Näytteenottaja Tomi Rautakumpu Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Esikäsittely dekantointi* ANKU Öljyhiilivedyt C10-C40, W-TPHFID04 fraktio >C10-C µg/l 2 1 ANKU fraktio >C21-C40 <25 µg/l 2 1 ANKU fraktio >C10-C40 <50 µg/l 2 1 ANKU Ammonium/Ammoniumtyppi, W-NH4-SPC ammonium mg/l 3 1 ANKU Nitraatti/nitraattityppi,W-NO3-IC nitraatti <2.00 mg/l 4 1 ANKU Asiakkaan näytetunnus PK133 Näytteenottaja Tomi Rautakumpu Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Esikäsittely dekantointi* ANKU Öljyhiilivedyt C10-C40, W-TPHFID04 fraktio >C10-C µg/l 2 1 ANKU fraktio >C21-C µg/l 2 1 ANKU fraktio >C10-C µg/l 2 1 ANKU Ammonium/Ammoniumtyppi, W-NH4-SPC ammonium <0.050 mg/l 3 1 ANKU Nitraatti/nitraattityppi,W-NO3-IC nitraatti <2.00 mg/l 4 1 ANKU ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

18 Raportti Sivu 4 (4) K PK7OPUYM4F * =näyte tutkittu akkreditoimattomalla menetelmällä. Menetelmäkuvaus 1 Kiintoainetta sisältävän vesinäytteen dekantointi tarvittaessa orgaanisia analyyseja varten (orgaaniset analyysit suoritetaan tällöin vesifaasista). 2 Uuttuvien öljyhiilivetyjen C10-C40 määritys GC-FID-tekniikalla menetelmän EN ISO , Z1 mukaan. Fraktiot ovat ilmoitettu mitatuista arvoista laskennallisesti. 3 Ammoniumionien, ammoniumtypen ja ammoniakin määritys spektrofotometrisella tekniikalla menetelmien CSN EN ISO 11732, CSN EN ISO 13395, CSN EN ja CSN EN mukaan. Menetelmä sisältää tarvittaessa sameiden ja kiintoainetta sisältävien näytteiden suodatuksen/dekantoinnin ja suolapitoisten näytteiden tislauksen. 4 Liukoisen nitraatin määritys ioninestekromatografisella tekniikalla ja nitraattitypen määritys laskennallisesti menetelmien CSN ISO ja CSN EN mukaan. Menetelmään sisältyy näytteiden suodatus. ANKU Hyväksyjä Anna Kuusiniemi Analysoija 1 1 Analysoinnista vastaa ALS Czech Republic, s.r.o., Na Harfê 336/9, , Praha 9, Tšekki, joka on akkreditoitu tšekkiläisen akkreditointielimen CAI (Czech Accreditation Institute) toimesta (the Testing Laboratory No. 1163). Mittausepävarmuus on ilmoitettu laajennettuna mittausepävarmuutena, jossa on käytetty kattavuuskerrointa 2, jolloin luotettavuustaso on noin 95%. Alihankkijoiden mittausepävarmuus on yleensä annettu laajennettuna mittausepävarmuutena, jossa on käytetty kattavuuskerrointa 2. Laboratoriolta saa lisätietoja pyydettäessä. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Lausunto ei kuulu akkreditoinnin piiriin. Tutkimusraportin saa kopioida vain kokonaisuudessaan. Muussa tapauksessa kopioinnista on saatava lupa laboratoriolta. Tilausta koskevat yleiset sopimusehdot, ks. voimassa oleva tarjous tai ALS Finland Oy:n kotisivut ( Kopio lähetetty tiedoksi: Golder Associates Oy, Golder Associates Oy, HELSINKI, Finland. + toni_rautakumpu@golder.fi Vain digitaalisesti allekirjoitettu PDF- raportti on alkuperäinen. Kaikki muut tulostetut versiot ovat kopioita. 1 Analyysin suorittava ALS- tai alihankintalaboratorio. ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

19 ANALYYSIRAPORTTI KE R0 ASIAKAS NÄYTE Nimi Yhteyshenkilö GOLDER ASSOCIATES OY Pekka Ahola SGS Refno Raportointi pvm KE R Osoite RUOSILANKUJA 3 E HELSINKI Saapumis pvm Aloitus pvm Valmistumis pvm Projekti Asiakkaan viite Näytteiden lkm Liikenneviraston projekti KOMMENTIT Näytteenottaja: Toni Rautakumpu Näytteiden KE ja KE nitraattipitoisuutta ei määritetty mahdollisista liuotinaineista johtuen. ALLEKIRJOITUKSET Heidi Leppänen Laboratoriokemisti ALAVIITTEET JA HUOMAUTUKSET * DL - Tämä analyysi ei ole akkreditoitu Määritysraja Ei analysoitu Laboratorio toimittaa analyysien mittausepävarmuusarviot pyydettäessä. 7) Alihankinta KCL Kymen Laboratorio Oy:n FINAS:n akkreditoimassa testauslaboratoriossa Yritys on antanut tämän raportin SGS Palvelujen Yleisten Toimitusehtojensa (SGS General Conditions of Services) mukaisesti, jotka ovat saatavilla osoitteessa Toimitusehdot sisältävät rajoituksia yrityksen vahingonkorvausvastuuseen, hyvityksiin ja lain valintaan. Tämän dokumentin haltijan tulee huomioida, että informaatio tässä dokumentissa kuvaa tilanteen sellaisena kuin yhtiö on sen työsuorituksensa aikana todennut asiakkaan mahdollisten ohjeiden mukaisesti. Yrityksen vastuu rajoitttuu yrityksen asiakkaaseen eikä tämä dokumentti estä kaupan osapuolia käyttämästä kaupan asiakirjojen mukaisia oikeuksia ja velvoitteita. Tämän dokumentin sisällön tai ulkomuodon luvaton muuttaminen, väärentäminen tai vääristely on lainvastaista ja tekijä voidaan asettaa syytteeseen lain ankarimman tulkinnan mukaisesti. Ellei erikseen ole mainittu: (a) tässä dokumentissa esitetyt tulokset koskevat vain testattuja näytteitä ja (b) näytteitä säilytetään korkeintaan 2 viikkoa. Tämän dokumentin saa kopioida vain kokonaan, ellei yritys ole antanut kirjallista lupaa osittaiseen kopiointiin. SGS Inspection Services Oy Kotolahdentie 10 FI Kotka Finland t , f , Member of the SGS Group (SGS SA) Business ID Page 1 of 2

20 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE Järvi KE GA144 KE GA142 KE GA121 KE GA143 Analyysi Yksikkö DL Öljyhiilivedyt C10-C40 vesinäytteestä Menetelmä: SFS-EN ISO Öljyhiilivedyt >C10-C21 mg/l 0.03 <0.03 <0.03 <0.03 < Öljyhiilivedyt >C21-C40 mg/l 0.03 <0.03 <0.03 <0.03 <0.03 <0.03 Öljyhiilivedyt >C10-C40 * mg/l 0.06 <0.06 <0.06 <0.06 <0.06 <0.06 Nitraatti/Nitraattityppi luonnonvedestä 7) Menetelmä: SFS3031 kum. standardi Nitraatti * µg/l Ammonium luonnonvedestä 7) Menetelmä: SFS3032 Ammonium, luonnonvesi mg NH4/l < Näytenumero Näytteen nimi KE PK133 Analyysi Yksikkö DL Öljyhiilivedyt C10-C40 vesinäytteestä Menetelmä: SFS-EN ISO Öljyhiilivedyt >C10-C21 mg/l Öljyhiilivedyt >C21-C40 mg/l Öljyhiilivedyt >C10-C40 * mg/l Nitraatti/Nitraattityppi luonnonvedestä 7) Menetelmä: SFS3031 kum. standardi Nitraatti * µg/l 25 - Ammonium luonnonvedestä 7) Menetelmä: SFS3032 Ammonium, luonnonvesi mg NH4/l Page 2 of 2

21 LIIKENNEVIRASTO IISALMEN VETURITALLIT LIITE C Yhteenveto faasin poistosta Projektinro

22 Liite C Liikennevirasto, Iisalmen veturitalli, yhteenveto faasin poistosta 70,0 Poistetun öljyn määrä havaintoputkista ,0 Litraa 50,0 40,0 30,0 20,0 10,0 0,0 GA111 GA113 GA120 GA140 GA141 GA141B Kuvaaja 1. Manuaalipumppauksella poistetun öljyn määrä havaintoputkista vuonna Litraa 160,0 140,0 120,0 100,0 80,0 60,0 40,0 20,0 0,0 Poistetun öljyn määrä pumppauskaivoista 2016 PK130 PK131 PK134 PK136 PK137 PK138 Kuvaaja 2. Manuaalipumppauksella poistetun öljyn määrä pumppauskaivoista vuonna /2

23 Liite C Liikennevirasto, Iisalmen veturitalli, yhteenveto faasin poistosta Poistettu öljymäärä yhteensä Litraa 2000,0 1800,0 1600,0 1400,0 1200,0 1000,0 800,0 600,0 400,0 200,0 0,0 Kuvaaja 3. Pumppauslaitteistolla ja manuaalisesti poistettu öljymäärä yhteensä. 2/2

24 GA111 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,11 93,54 6,56 6, ,53 93,54 6,79 7, ,39 93,54 6,95 8, ,02 93,54 6,93 7, ,15 93,54 6,25 6, ,1 93,54 5,93 6, ,15 93,54 6,42 6, ,04 93,54 6,56 6, ,08 93,54 6,52 6, ,31 93,54 6,83 7, ,15 93,54 6,88 7, ,36 93,54 6,77 7, , , ,16 93,54 6,14 6, ,06 93,54 6,44 6, ,09 93,54 6,78 6, ,15 93,54 6,92 7, ,16 93,54 7,03 7, ,18 93,54 7,1 7, ,92 93,54 6,99 7, ,42 93,54 6,98 7,4 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 GA111 keskiarvo 0,33 86,92 GA113 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,48 94,68 7,67 8, ,54 94,68 7,66 9, ,65 94,68 7,88 9, ,63 94,68 7,74 9, ,40 94,68 6,73 8, ,38 94,68 7,29 7, ,66 94,68 7,44 8, ,67 94,68 7,45 8, ,01 94,68 6,79 6, ,22 94,68 7,55 7, ,34 94,68 7,56 8, ,16 94,68 7,45 8, , , ,35 94,68 7,38 7, ,77 94,68 7,57 8, ,74 94,68 7,64 8, ,32 94,68 7,67 8, ,35 94,68 7,8 8, ,49 94,68 7,76 10, ,74 94,68 7,76 9, ,53 94,68 7,76 10,29 3,00 2,50 2,00 1,50 1,00 0,50 0,00 GA113 keskiarvo 1,07 87,25

25 GA120 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,01 94,41 5,4 5, ,05 94,41 7,44 7, ,30 94,41 7,48 7, ,07 94,41 6,65 6, ,01 94,41 5,40 5, ,02 94,41 6,00 6, ,02 94,41 5,45 5, ,03 94,41 6,11 6, ,01 94,41 5,98 5, ,01 94,41 5,98 5, ,00 94,41 6,47 6, ,00 94,41 5,57 5, , , ,00 94,41 5,93 5, ,01 94,41 6,73 6, ,01 94,41 5,39 5, ,01 94,41 5,46 5, ,00 94,41 6,12 6, ,00 94,41 7,22 7, ,12 94,41 7,41 7, ,31 94,41 7,39 7,70 1,00 0,80 0,60 0,40 0,20 0,00 GA120 keskiarvo 0,05 88,25 GA140 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,75 95,02 7,95 8, ,76 95,02 8,01 8, ,59 95,02 8,16 8, ,22 95,02 8,33 8, ,02 95,02 8,23 8, ,16 95,02 7,96 8, ,38 95,02 8,00 8, ,33 95,02 7,96 8, ,30 95,02 7,90 8, ,46 95,02 7,94 8, ,22 95,02 7,98 8, ,57 95,02 7,98 8, , , ,44 95,02 8,08 8, ,71 95,02 7,93 8, ,71 95,02 7,94 8, ,54 95,02 8,08 8, ,37 95,02 8,15 8, ,29 95,02 8,17 8, ,22 95,02 8,24 8, ,21 95,02 8,25 8,46 Keskiarvo 0,41 86,99 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 GA

26 GA141 faasin paksuus (m) pp faasin yläpinta faasin alapinta , , , , , , , , , , ,11 94,57 7,87 7, ,27 94,57 7,87 8, , , ,08 94,57 7,86 7, ,00 94,57 7,93 7, ,10 94,57 7,97 8, ,04 94,57 8,00 8, ,06 94,57 8,05 8, ,03 94,57 8,04 8, ,05 94,57 8,03 8, ,04 94,57 8,04 8,08 1,00 0,80 0,60 0,40 0,20 0,00 GA141 Keskiarvo 0,08 86,70 GA141B faasin paksuus (m) pp faasin yläpinta faasin alapinta ,01 94,30 7,12 7, ,00 94, ,00 94, ,00 94, ,13 94,30 7,08 7, ,01 94,30 7,32 7, ,52 94,30 7,34 7, ,14 94,30 7,52 7, ,09 94,30 7,63 7, ,10 94,30 7,56 7, ,09 94,30 7,50 7,59 1,00 0,80 0,60 0,40 0,20 0,00 GA141B Keskiarvo 0,10 87,18

27 PK130 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,15 92,55 5,85 6, ,02 92,55 6,08 6, ,03 92,55 6,27 6, ,10 92,55 6,19 6, ,03 92,55 6,17 6, ,04 92,55 5,91 5, ,08 92,55 5,98 6, ,04 92,55 5,92 5, ,08 92,55 5,54 5, ,03 92,55 5,85 5, ,01 92,55 6,46 6, ,04 92,55 5,85 5, , , ,05 92,55 6,04 6, , ,38 92,55 5,82 6, ,06 92,55 6,18 6, ,09 6,40 6, ,11 92,55 6,38 6, ,05 92,55 6,37 6, ,07 92,55 6,35 6,42 0,08 86,54 1,00 0,80 0,60 0,40 0,20 0,00 PK PK131 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,65 92,74 6,25 6, ,20 92,74 6,48 6, ,23 92,74 6,69 6,92 1, ,39 92,74 6,61 7, ,17 92,74 6,00 6, ,50 92,74 6,20 6,70 0, ,19 92,74 6,29 6, ,15 92,74 6,25 6, ,26 92,74 5,98 6, ,20 92,74 6,37 6,57 0, ,05 92,74 6,10 6, ,19 92,74 6,31 6, ,74 0, , ,45 92,74 6,09 6, ,28 92,74 6,42 6, ,45 92,74 6,06 6,51 0, ,26 92,74 6,33 6, ,14 92,74 6,53 6, ,28 92,74 6,51 6,79 0, ,21 92,74 6,50 6,71 6, ,36 92,74 6,62 6,98 keskiarvo 0,29 86, PK

28 PK134 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,28 93,45 6,50 7, ,00 93, ,30 93,45 7,05 7, ,43 93,45 6,88 7, ,42 93,45 6,61 7, ,20 93,45 6,45 7, ,86 93,45 6,47 7, ,82 93,45 6,48 7, ,88 93,45 6,74 7, ,95 93,45 6,58 7, ,40 93,45 6,68 7, ,70 93,45 6,56 7, , , ,84 93,45 6,50 7, ,29 93,45 6,58 7, ,01 93,45 6,62 7, ,65 93,45 6,70 7, ,44 93,45 6,97 7, ,39 93,45 7,00 7, ,43 93,45 6,81 7, ,56 93,45 6,78 7,34 keskiarvo 0,76 86,81 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 PK PK136 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,15 93,17 6,75 6, ,01 93,17 6,77 6, ,03 93,17 7,10 7, ,03 93,17 7,12 7, ,05 93,17 5,48 5, ,00 93, ,04 93,17 6,48 6, ,02 93,17 6,48 6, ,08 93,17 6,52 6, ,05 93,17 6,85 6, ,06 93,17 6,56 6, ,07 93,17 6,70 6, , , ,1 93,17 6,53 6, ,1 93,17 6,92 7, ,22 93,17 6,58 6, ,02 93,17 6,95 6, , ,02 93,17 7,04 7, ,02 93,17 6,91 6, ,06 93,17 6,98 7,04 keskiarvo 0,06 86,55 1,00 0,80 0,60 0,40 0,20 0,00 PK

29 PK137 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,38 93,34 7,00 7, ,03 93,34 7,24 7, ,05 93,34 7,34 7, ,08 93,34 7,35 7, ,10 93,34 6,73 6, ,06 93,34 6,96 7, ,06 93,34 7,02 7, ,10 93,34 7,04 7, ,10 93,34 6,70 6, ,10 93,34 7,07 7, ,51 93,34 6,72 7, ,89 93,34 6,68 9, , , ,25 93,34 6,67 8, ,3 93,34 6,65 8, ,98 93,34 6,51 8, ,5 93,34 6,95 8, ,03 93,34 7,12 8, ,26 93,34 7,20 7, ,07 93,34 7,18 7, ,05 93,34 7,24 7,29 keskiarvo 0,73 86,35 3,00 2,50 2,00 1,50 1,00 0,50 0,00 PK PK138 faasin paksuus (m) pp faasin yläpinta faasin alapinta ,00 92,84 6,34 6, ,00 92,84 6,45 6, ,01 92,84 6,68 6, ,01 92,84 6,58 6, ,00 92,84 5,50 5, ,00 92,84 5,98 5, ,01 92,84 6,04 6, ,00 92,84 6,25 6, ,01 92,84 9,82 9, ,00 92,84 6,43 6, ,01 92,84 6,11 6, ,00 92,84 6,41 6, , , ,01 92,84 6,01 6, ,00 92,84 6,30 6, ,01 92,84 5,98 5, ,00 92,84 6,37 6, ,01 92,84 6,54 6, ,01 92,84 6,50 6, ,00 92,84 6,56 6, ,00 92,84 6,61 6,61 keskiarvo 0,00 86,29 1,00 0,80 0,60 0,40 0,20 0,00 PK
