1 Mikko Pasanen IPv6 kuluttaja-arkkitehtuurin suunnittelu ja testaus Opinnäytetyö Tietotekniikan koulutusohjelma 2018

2 Tekijä/Tekijät Tutkinto Aika Mikko Pasanen Insinööri (AMK) Toukokuu 2018 Opinnäytetyön nimi 33 sivua IPv6 kuluttaja-arkkitehtuurin suunnittelu ja testaus Toimeksiantaja LPOnet Oy Ohjaaja Vesa Kankare Tiivistelmä Opinnäytetyö selvittää internetpalveluntarjoajan IPv6-siirtymää verkon asiakasosuuden osalta. Tavoitteena oli löytää hyviä toimintatapoja ja malleja dual stack -verkossa toimivalle IPv6-toteutukselle sekä luoda näistä dokumentti työn toimeksiantajalle. Työ tehtiin Kaakkois-Suomen ammattikorkeakoululla ja toteutuksen apuna käytettiin Xamkin virtuaalilaboratorioympäristöä, jossa suunitelman mukaisen verkon toimintaa voitiin testata. Työ alkoi toteutustapojen tutkimisella ja suunnittelulla. Suunnitelman mukainen malli toteutettiin virtuaalisesti, jonka jälkeen toimintaa testattiin. Suunnitelma perustui DHCPv6:n prefix-delegaatio-malliseen toteutukseen ja asiakkaan verkon osalta automaattiseen konfiguraatioon. Prefix-delegaation hyötyinä on kuluttajan kannalta suuri määrä osoitteita ja operaattorin kannalta yksinkertaisuus DHCP-palvelimen jakaessa vain yhden prefiksin. Työstä saatiin aikaiseksi toimeksiantajalle dokumentti, joka voi toimia askelmerkkeinä heidän toteutukselleen. Työ sisälsi paljon uutta asiaa ja olisi hyötynyt paremmasta rajauksesta ja keskittymisestä tiettyyn osa-alueeseen. Tästä syystä etenkin toteutuksen testaus jäi vajavaiseksi. Asiasanat IPv6, DHCPv6, palveluntarjoaja, laboratorio

3 Author (authors) Degree Time Mikko Pasanen Thesis title IPv6 consumer access design and testing Commissioned by LPOnet Oy Supervisor Vesa Kankare Abstract Bachelor of Engineering May pages The goal of this thesis work was to research the use of IPv6 in customer segment of a service provider network. The aim was to find current best practices and methods used in such dual-stack networks and create a document for the client LPOnet Oy. The thesis work was carried out in South-Eastern Finland University of Applied Sciences. The implementation phase and the testing of operation was done in Xamk virtual laboratory environment. The work began with research and design of implementation strategies. The design was based on DHCPv6 prefix delegation architecture and autoconfiguration in the customer side of network. Prefix delegation allows for simple allocation of a large amount of addresses for customer as only a single address prefix is needed to be delegated to the customer from service provider DHCP server. The finished work was a document for the commissioner which would work as a guide for their own implementation. This thesis work included a lot of new content in many areas and would have benefited from better defining on what to include into the thesis and what to focus on. Especially the testing phase suffered because of this. Keywords IPv6, DHCPv6, service provider, laboratory

4 4 SISÄLLYS AVAINSANAT JA SELITYKSET JOHDANTO TEORIA IPv6-osoite Osoitetyypit Unicast Link-local unicast Unique local unicast Global unicast Multicast Anycast Neighbor discovery protocol Router solicitation Router advertisement Osoitteiden dynaaminen konfigurointi Tilallinen konfigurointi Tilaton konfigurointi EUI DHCPv SUUNNITTELU Arkkitehtuuri Topologia Asiakkaan tunnistus Prefix-delegaatio Prefix-delegaation kulku Asiakkaan prefiksi DHCPv6-palvelin... 19

5 5 3.6 DHCPv6-relay agent DHCPv6-asiakas TOTEUTUS JA TESTAUS Asiakastoteutus Päätelaitteet Asiakasreititin Operaattoritoteutus Asiakaskeskitin Reunareititin DHCPv6-palvelin Delegoitu prefiksi JATKOKEHITYS POHDINTA LÄHTEET KUVALUETTELO

6 6 AVAINSANAT JA SELITYKSET CIDR CPE DHCP DHCPv6 DUAL STACK INTERFACE IoT IPv4 IPv6 MAC PE SCOPE Classless Inter-Domain Routing on IPv4-osoitteiden luokallisen järjestelmän korvannut menetelmä, jossa IPv4-osoitteet jaetaan verkkoihin verkkomaskilla. Customer Premises Equipment kuvaa yleensä asiakkaan verkossa olevaa verkkolaitetta, jolla asiakas on yhteydessä palveluntarjoajaan. Dynamic Host Configuration Protocol jakaa IP-osoitteita ja mahdollisesti muita konfiguraatiotietoja verkon laitteille. Dynamic Host Configuration Protocol version 6 on uudempi versio DHCP:stä, joka jakaa konfiguraatiotietoja verkon IPv6-laitteille. Dual stack- eli kaksoispinokonfiguraatio, jossa verkon laitteella on sekä IPv4- että IPv6-ominaisuudet käytössä. Verkkorajapinta on rajapinta, jonka avulla verkkolaite on yhteydessä muihin laitteisiin verkon yli. Internet of Things eli asioiden internet on kehityssuunta, jossa yhä useampi laite on yhteydessä muihin laitteisiin tietoverkon ylitse. Internet Protocol version 4 on nykyisin käytetyin versio internet-protokollasta. Internet Protocol version 6 on IPv4:n korvaajaksi kehitetty versio internet-protokollasta. Media Access Control on yleensä kiinteä laitevalmistajan lisäämä tunniste verkkolaitteen ethernet-verkkorajapinnalle. Provider Edge kuvaa palveluntarjoajan verkon reunalaitetta, joka on yhteydessä asiakkaisiin. IPv6-osoitteilla oleva käyttöalue, jolla osoite on relevantti.

7 7 1 JOHDANTO Tämän opinnäytetyön on tarkoituksena selvittää internet-palveluntarjoajan mahdollisuuksia siirtymässä IPv4-protokollasta uudempaan, nykyaikaisille verkoille sopivampaan IPv6-protokollaan. Työn tavoitteena on luoda tiivistetty dokumentti avustamaan toimeksiantajaa omassa IPv6-toteutuksessaan. Työn tutkimusote on kvalitatiivinen ja osittain toiminnallinen. Aineiston on haussa on suosittu suurelta osin verkkolähteitä. Opinnäytetyöaihe on saatu loviisalaiselta palveluntarjoajalta LPOnetiltä. Opinnäytetyö keskittyy operaattorin ja kuluttajan välisen osuuden IPv6-toteutuksessa käytettäviin teknologioihin ja protokolliin. Suunnitelmaan valitut ratkaisut pyrkivät noudattamaan tämänhetkisiä hyväksi todettuja toimintatapoja. Vaatimuksena oli IPv6-protokollan toiminta IPv4-toteutuksen rinnalla, eli niin sanottuna kaksoispinona (dual stack). Näin molemmat teknologiat ovat tuettuina ja siirtymä uudempaan protokollaan on kuluttajalle sulava, eikä siitä aiheudu verkon käytölle ongelmia. Työ selittää aluksi IPv6-protokollan tuomia uudistuksia ja muita ominaisuuksia, jotka ovat toteutuksen kannalta oleellisia. Suunnitelman testausta varten luodaan XAMK:n virtuaalilaboratio-ympäristöön yksinkertaistettu toteutus sisältäen työlle keskeiset laitteet ja palvelut. Virtuaalilaboratoriototeutuksen ei ole tarkoitus olla suoraan LPOnetin verkkoa vastaava toteutus, vaan sen tarkoitus on testata suunnitelmaan valittuja ratkaisuja. Esimerkiksi vituaalisessa toteutuksessa käytetyt ohjelmistot todennäköisesti eroavat palveluntarjoajalla käytössä olevista. 2 TEORIA Vielä nykyisin yleisimmin käytössä oleva versio IP-protokollasta on versio 4, eli lyhyemmin IPv4. Se kehitettiin jo 70-luvulla Yhdysvaltojen sisäisiin tarpeisiin ja on näin suhteellisen iäkäs teknologia tietotekniikan nopeasti kehittyvässä ympäristössä. IPv4:n alkuajoista tietoverkot ovat kasvaneet ja kehittyneet valtavasti. Tämän johdosta myös IPv4:lle asetetut vaatimukset ovat jäämässä riittämättömiksi.

8 8 IPv4:n jatkajaksi kehitetty IPv6-protokolla pyrkii vastaamaan nykyaikaisten verkkojen tarpeisiin tuomalla uusia ominaisuuksia ja korjaamalla havaittuja IPv4-protokollan ongelmakohtia. Selkein IPv6-protokollan tuoma muutos on osoitteen pituuden kasvatus 32 bitistä 128 bittiin. Tämä korjaa jo pitkään IPv4- verkkoja vaivanneen osoitteiden säännöstelyn tarpeen. Isomman osoitemäärän myötä myös osoitteiden jakoa on pyritty helpottamaan lisäämällä IPv6-laitteille mahdollisuus konfiguroida itsensä suoraan reitittimeltä saatavilla tiedoilla. Muita muutoksia on tehty muun muassa liikenteen autentikointiin, yksityisyyteen ja sujuvuuteen. (Deering & Hinden 2017, 3.) 2.1 IPv6-osoite IPv6-osoitteet esitetään heksadesimaalissa, jolloin jokainen merkki vastaa neljää bittiä. Lisäksi osoite jaotellaan neljän heksadesimaalin välein kaksoispisteellä. IPv6-osoitteessa perättäisistä nollista koostuvat osuudet voidaan lyhentää merkitsemällä vain viimeisin nolla. Mahdollista on myös jättää kokonaan merkitsemättä yhdestä tai useammasta vain nollia sisältävästä 4 heksadesimaalin osuudesta muodostuva kokonaisuus. Prefiksillä tarkoitetaan osoitteen alussa olevaa verkko-osaa. Prefiksiin kuuluvien bittien määrä merkitään osoitteen perään kauttaviivalla ja bittien lukumäärällä. (Hinden 2006, 5.) Kuvassa 1 on esitettynä kolme erilaista hyväksyttyä tapaa esittää sama 60-bittinen IPv6-prefiksi. Huomionarvoista on nollien erilaiset merkkaustavat. Kuva 1. Esimerkki 60-bittisen prefiksin esitystavoista (Hinden. 2006, 5) Julkisen eli global unicast IPv6-osoitteen voidaan katsoa koostuvan kolmesta osasta. Globaalista reititysprefiksistä, aliverkon tunnisteesta ja rajapinnan tunnisteesta. Näistä yhdessä muodostuu 128-bittinen osoite, josta ensimmäinen 64 bittiä on verkon osaa ja viimeiset 64 bittiä verkkorajapinnan (interface) tunnistetta. IPv6-osoitteen verkon osan ei ole pakko olla 64 bittiä vaan se voi olla joko isompi tai pienempi. Yksi IPv6:n ominaisuuksista on kuitenkin osoitteen autokonfiguraatio mahdollisuus EUI-64-prosessilla, joka vaatii 64-bittisen

9 9 osuuden rajapinnan tunnisteelle ja on näin erittäin vahvasti suositeltu. (Hinden 2006, 8.) Kuva 2. Julkisesti reititettävän IPv6-osoitteen rakenne (Hinden 2006, 9) Kuvassa 2 on esitettynä IPv6-osoitteen rakenne, jossa verkko-osa koostuu 48-bittisestä julkisesta prefiksistä ja 16-bittisestä aliverkon tunnisteesta. Jäljelle jäävät 64 bittiä käytetään rajapinnan tunnistamiseksi. 2.2 Osoitetyypit Käyttötarkoitukseltaan IPv6-osoitteet voidaan jakaa kolmeen eri päätyyppiin. Nämä ovat unicast, multicast ja anycast. Tämän lisäksi osoitteet jakautuvat vielä useampiin alueellisiin ala-tyyppeihin (scope), joiden käyttö on rajattu tiettyyn verkon osaan. IPv6-laitteen interfacella voi olla samaan aikaan määriteltynä useita eri osotteita (Graziani 2013, 83). Alueellisista alatyypeistä tärkeimmät ovat tietylle linkille (link-local scope) rajatut osoitteet ja internetin yli reititettävät julkisen (global scope) alueen osoitteet (Deering ym. 2005, 3) Unicast IPv6 unicast -osoitteet vastaavaat luokattomia IPv4 CIDR -osoitteita (Hinden 2006, 5). Unicast-osoitteiden tarkoitus on määritellä yhden laitteen yksi verkkorajapinta ja olla käytetyn osoitteen käyttöalueesta riippuen uniikki. Esimerkiksi viestien lähdeosoitteena käytetään unicast-osoitteita. Verkkolaite käyttää unicast-osoitteita kohdeosoitteena viestittäessään yhdelle tietylle kohdelaitteelle (Graziani 2013, 84) Link-local unicast Link-local-osoite on unicast-osoite, jonka käyttö rajoittuu yhdelle linkille. Linklocal-osoite on ainoa pakollinen osoite IPv6-laitteen verkkorajapinnalle, jotta se pystyy toimimaan. Link-local-osoitteet ovat vain tietyn linkin sisällä uniikkeja

10 10 ja näin ollen ne eivät ole reititettävissä. IPv6-laitteiden on pystyttävä luomaan link-local-osoitteet verkkorajapinnoille automaattisesti. Link-local-osoitteille määritelty osoitealue on FE80::/10. (Graziani 2013, ) Unique local unicast Unique local- eli ULA-osoitteet ovat verrattavissa IPv4:n yksityisiin osoitteisiin ja niitä ei ole tarkoitus reitittää internettiin. IPv6 suuresta julkisten osoitteiden määrästä johtuen ULA-osoitteet eivät ole kuitenkaan samalla tavalla tarpeellisia kuin IPv4:ssä. Unique local -osoitteet ovat alueelta FC00::/7. (Graziani 2013, ) Global unicast Global unicast -osoitteet toimivat kuten IPv4:n julkiset osoitteet. Global unicast -osoitteita voidaan siis reitittää intertin yli ja ne ovat maailmanlaajuisesti uniikkeja. IPv6-laitteen yhdellä interfacella voi myös olla enemmän kuin yksi global unicast -osoite, yhdestä tai useammasta aliverkosta. Tällä hetkellä käytettävissä oleva global unicast -osoitteille varattu alue on 2000::/3. (Graziani 2013, ) Multicast Multicast-osoitteet ovat ennakkoon määriteltyjä osoitteita jotka voivat verkossa vastata useampaa laitetta. Laitteet voivat liittyä tarvittaviin multicast-ryhmiin ja näin vastaanottaa niihin lähetetyt viestit. Multicast-osoitteeseen lähetetty viesti voi siis päätyä useammalle laitteelle. IPv6 ei käytä levitysviestiosoitetta kuten IPv4, vaan se on korvattu kaikki IPv6-laitteet kattavalla, all-nodes multicast - osoitteella. Multicast-osoitteet ovat alueelta FF00::/8. (Graziani 2013, ) Anycast Anycast-osoitteet ovat osoitteita joita voidaan määritellä useammalle kuin yhdelle verkkorajapinnalle. Näin saadaan aikaiseksi verkon redundanttisuutta. Anycast-osoitteet määritellään samalta osoitealueelta kuin global unicast -

11 11 osoitteet. Multicast- ja anycast-osoitteiden erona on, että anycast-osoitteeseen lähetetty viesti päätyy vain yhteen lähimpänä sijaitsevaan osoitteeseen. (Graziani 2013, 132.) Anycast-osoitteiden käyttökohteita ovat esimerkiksi palvelimet. Näin voidaan parantaa verkon redundanttisuutta laitevikojen varalta. 2.3 Neighbor discovery protocol IPv6 tuo IPv6-laitteille naapuruuksia käsittelevän Neighbor Discovery Protocol -ominaisuuden (lyhenne NDP). NDP:n tehtävä on mahdollistaa IPv6-laitteiden tiedonvaihto toistensa kanssa. Protokollaan kuuluvien Neighbor Solicitation- ja Neighbor Advertisement -viestien yhtenä tehtävä on pitää kirjaa linkin muista IPv6-laitteista ja niiden tilasta (Graziani 2013, 169). Neighbor discovery hoitaa myös vastaavia tehtäviä kuin IPv4:n Address Resolution Protocol (ARP). IPv6 laitteen konfiguroidessa itselleen IPv6-osoitteen NDP lähettää neighbor solicitation -viestin samaan osoitteeseen varmistuakseen IPv6-osoitteen uniikkiudesta (Cisco 2012). Muita NDP:hen kuuluvia viestejä ovat Router Solicitation ja Router Advertisement, joilla on tärkeä rooli esimerkiksi IPv6-laitteiden autokonfiguraatiossa. Router solicitation- ja router advertisement -viestejä käytetään päätelaitteen ja reitittimen välisessä kommunikoinnissa. Reititin tavallisesti lähettää tietyin väliajoin router advertisement -viestejä omassa linkissään. IPv6-laite voi myös itse pyytää router solicitation -viestillä reitintä lähettämään välittömästi router advertisement -viestin. (Graziani 2013, 159.) Router solicitation Verkon laitteet lähettävät router solicitation -viestin tarvitessaan konfiguraatiotietoja, kuten käynnistymisen yhteydessä. Router solicitation -viesti on isäntälaitteen pyyntö reitittimille router advertisement -viestin lähettämiseksi. Tyypillisesti isäntälaite lähettää router solicitation -viestit kaikille reitittimille tarkoitettuun multicast-osoitteeseen FF02::2. Reitittimen vastaanottaessa router solicitation -viestin lähettää se vastauksena router advertisement -viestin. (Graziani 2013, 160.)

12 Router advertisement Reitittimet lähettävät router advertisement -viestejä yleensä automaattisesti tietyin väliajoin sekä vastauksena IPv6-laitteilta tuleviin router solicitation - viesteihin. Router advertisement -viestin kohdeosoitteena on normaalisti allnodes multicast -osoite, jolloin kaikki linkin IPv6-laitteet vastaanottavat viestin. Router advertisement -viestien tarkoitus on jakaa muille verkon laitteille konfiguraatioparametrejä, joiden avulla laitteet osaavat konfiguroida itsensä tai hakea lisätietoja esimerkiksi DHCP-palvelimelta. (Graziani 2013, 161.) Router advertisementin sisältämistä parametreistä tämän työn kannalta huomionarvoisimmat ovat M- ja O-lippu sekä prefix-informaatio-optio. Kuvassa 3 on havainnollistettu router advertisement -viestin sisältämät kentät. Optionskentän sisältö voi vaihdella käytettävien lisäoptioiden mukaan. Kuva 3. Router advertisement viestin sisältö (Narten ym. 2007,19) M-lippu eli Managed Address Configuration flag on yhden bitin kokoinen kenttä router advertisement -viestissä. Kentän arvo voi siis olla joko 1 tai 0. Jos arvo on 1, se kertoo verkon laitteille, että IPv6-osoitekonfiguraatio on saatavilla DHCP-palvelimelta. Arvon ollessa 0 laitteiden on käytettävä tilattoman konfiguroinnin menetelmää (SLAAC). (Graziani 2013, 162.) O-lippu eli Other Configuration flag on myös yhden bitin kokoinen kenttä router advertisement -viestissä. Kentän arvo voi olla joko 1 tai 0. Tämän lipun ollessa 1 verkon laitteet tietävät, että DHCP-palvelimelta on saatavilla myös muita konfiguraatiotietoja, kuten nimipalvelimen osoite. (Graziani 2013, 162.)

13 13 Jos router advertisement -viesti kertoo laitteita konfiguroimaan itse oman osoitteensa, tarjoaa se siihen myös tarvittavat parametrit. Prefix-informaatiooptio sisältää tietoa linkillä käytettävästä prefiksistä. Näihin tietoihin kuuluvat itse IPv6-prefiksi eli osoitteen verkko-osa ja sen pituus. Tämän prefiksin avulla verkon laitteet osaavat luoda itselleen tarvittavat IPv6-osoitteet käyttämällä osoitteiden tilatonta autokonfigurointia. (Graziani 2013, 163.) 2.4 Osoitteiden dynaaminen konfigurointi IPv6-kehityksen yksi tavoitteista on ollut tehdä laitteista mahdollisimman helposti verkkoon liitettäviä ja konfiguroitavia. Tähän tarkoitukseen IPv6 tarjoaa useita eri mahdollisuuksia. Osaa menetelmistä kutsutaan tilallisiksi (stateful) ja osaa tilattomiksi (stateless). Tilattomassa menetelmässä osoitteista ei pidetä kirjaa, vaan IPv6-laite tarkistaa osoitteen osoitteen uniikkiuden ennen sen käyttöönottoa. (Cisco 2006) Tilattomana vaihtoehtona on Stateless Address Autoconfiguration (SLAAC). Tilattoman SLAAC:n myötä laitteet eivät ole riippuvaisia erillisestä DHCP-palvelimesta, vaan konfiguraatiotiedot saadaan linkin reitittimeltä. Konfiguraation tilallisena vaihtoehtona on DHCPv6-palvelin. Tilallista menetelmää käytettäessä DHCP-palvelin ylläpitää jaettuja osoitteita ja muita konfiguraatiotietoja. Mahdollista on myös käyttää tilallisen ja tilattoman menetelmän yhdistelmää, jossa esimerkiksi osoitteet konfiguroidaan tilattomasti ja muut konfiguraatiotiedot haetaan DHCP-palvelimelta. (6deploy 2012) Tilallinen konfigurointi Tilattoman (stateless) SLAAC:n vaihtoehtona tilallinen (stateful) DHCPv6. Tilallisen osoitteenjaon hyötynä on osoitteiden tarkempi hallinta ja seuranta. Siinä missä SLAAC on erinomainen vaihtoehto esimerkiksi kuluttajan omassa lähiverkossa, operaattoreiden vaatimuksiin vastaa paremmin tilallinen DHCPv6. Yksittäisten osoitteiden lisäksi DHCPv6 voi jakaa myös prefix-delegaatiolla IPv6-prefiksejä reitittimille jaettavaksi edelleen eteenpäin. (6deploy 2012)

14 Tilaton konfigurointi Stateless Address Autoconfiguration (SLAAC) on niin sanottu tilaton menetelmä, jolla laite määrittelee verkkorajapinnoilleen IPv6-osoitteita. Osoitteen verkko-osuuden SLAAC saa reitittimen router advertisement -viestistä ja interface identifier -osuuteen käytetään joko EUI-64-prosessia tai satunnais-generointia (Thomson ym. 2007, 8) EUI-64 Extended Unique Identifier (EUI-64) on menetelmä, jolla IPv6-laite pystyy muodostamaan itse IPv6-osoitteen. Tähän prosessiin laite tarvitsee linkkinsä reitittimeltä IPv6-prefiksin. Tämän 64-bittisen prefiksin jatkoksi prosessi luo 64- bittisen rajapinnan tunnisteen (Interface-ID). Rajapinnan tunnisteen luomiseen EUI käyttää hyväkseen laitteen 48- tai 64-bittistä MAC-osoitetta. (6deploy 2012) Joissakin tapauksissa laitteen MAC-osoitteen sisällyttämistä IP-osoitteeseen voidaan pitää tietoturvan kannalta ongelmallisena ja tällöin EUI-prosessin sijasta saatetaan käyttää prefiksin jatkona satunnaisesti luotua rajanpinnan tunnistetta (Graziani 2013, 94). 2.5 DHCPv6 DHCPv6 on IPv6-protokollan vastine perinteiselle IPv4 DHCP:lle. DHCPv6 tarjoaa siis keskitetyn hallinnan IPv6-laitteiden dynaamiselle konfiguroinnille. DHCP:n avulla voidaan pitää yllä tietokantaa asiakkaille jaetuista konfiguraatiotiedoista, kuten IPv6-osoitteista. (Droms ym. 2003, 5.) DHCPv6 on IPv6:ta käyttävä versio DHCP:stä. Perusperiaatteeltaan DHCPv6 toimii samoin kuin DHCPv4, siinä missä DHCPv4 palvelee IPv4-laitteita, DHCPv6 toimii IPv6-laitteiden parissa. DHCP:n eri versiot toimivat siis riippumatta toisistaan ja dual stack -verkossa on tarve molemmille versioille. DHCPv6 tuo myös mukanaan monia parannuksia ja muutoksia, jotka on nähty IPv6-maailmassa tarpeellisiksi. Operaattoriverkossa DHCP sijaisee yleensä keskitettynä ja erillään asiakasreitittimen linkistä. Jotta asiakasreititin voi kes-

15 15 kustella eri linkillä sijaitsevan DHCP-pavelimen kanssa, vaaditaan välittäjä (relay agent) DHCP-viesteille (Droms ym. 2003, 17). Tässä opinnäytetyössä käytetty malli perustuu välittäjän kautta toimivaan DHCP-palvelimeen. 3 SUUNNITTELU Suunnitelma rajattiin käsittämään asiakkaan reitittimen ja operaattorin reunareitittimen välistä toimintaa. Tähän kuului myös operaattorin sisäverkossa toimivan erillinen DHCPv6-palvelin. Esimerkkinä toteutettu verkko ja sen suunnitelma perustuu RFC3769:ssä kuvailtuun malliin. Tavoitteena oli suunnitella kuluttajakäytön vaatimuksiin soveltuva esimerkkitoteutus, joka keskittyy kuluttajan verkon ja palveluntarjoajan verkon väliseen toimintaan. Laitteiden osalta käsitellään operaattorin verkossa sijaitsevaa DHCPv6-palvelinta, operaattorin reunareititintä (PE) ja siihen yhteydessä olevaa kuluttajareititintä (CPE). Operaattorin reitittimen ja kuluttajan reitittimen välissä käytetään access-laitteena layer-3-kytkintä, johon voidaan kytkeä tarvittaessa useampia asiakkaita. 3.1 Arkkitehtuuri Työn toteutuksen vaatimuksena oli, että loppukäyttäjille voidaan IPv6-periaatteiden mukaisesti jakaa helposti useita IPv6-osoitteita. Tätä tarkoitusta varten IPv6:n DHCPv6 tarjoaa prefix-delegaatio (DHCPv6-PD) mahdollisuuden. Suunniteltu access arkkitehtuuri perustuu siis DHCPv6:n tarjoamaan prefixdelegaatioon, jossa asiakkaan reitittimelle delegoidaan operaattorilta julkisen osoitealueen IPv6-prefiksi. Prefix-delegaatiossa asiakasreititin saa siis itselleen käytettäväksi siis osan julkista IPv6-osoitealuetta. Delegoidusta prefiksistä asiakkaan päätelaite luo tarvittavat IPv6-osoitteet lähiverkon laitteille. Arkkitehtuurin kannalta oleelliset laitteet ja menetelmät on havainnollistettu kuvassa 4.

16 16 Kuva 4. Havainnollistus arkkitehtuurin kokoonpanosta Asiakasreititin (CPE) toimii WAN-linkillä DHCPv6-asiakkaana. Jotta asiakas voi pyytää operaattorin verkossa toimivalta DHCPv6-palvelimelta prefiksiä, tarvitsee se välittäjäksi DHCPv6 relayn. Asiakasreititin keskustelee relayn kanssa link-local-osoitteilla. Vastaavasti relayn ja palvelimen välinen keskustelu tapahtuu global unicast -osoitteilla. Asiakasreitittimen vastuulla on määrittää, miten se vastaanotettua prefiksiä käyttää. Lähiverkon laitteiden konfiguraatio tapahtuu tilatonta autokonfiguraatiota (SLAAC) käyttämällä, jolloin DHCP:n käyttö ei siis ole asiakkaan verkossa tarpeellista. Operaattorin reunareititin (PE) on layer-3-yhteydessä asiakasreitittimeen ja osoittaa asiakasreitittimen hakemaan konfiguraatiotietoja DHCPv6-palvelimelta. Itse IPv6-prefiksien jakamisesta vastuussa on asiakkaan linkistä erillään sijaitseva DHCPv6-palvelin. Palvelin määrittää relayn lähettämien relay-forwardviestien sisällön perusteella asiakkaalle jaettavan prefiksin ja ylläpitää tietoja jaetuista prefikseistä.

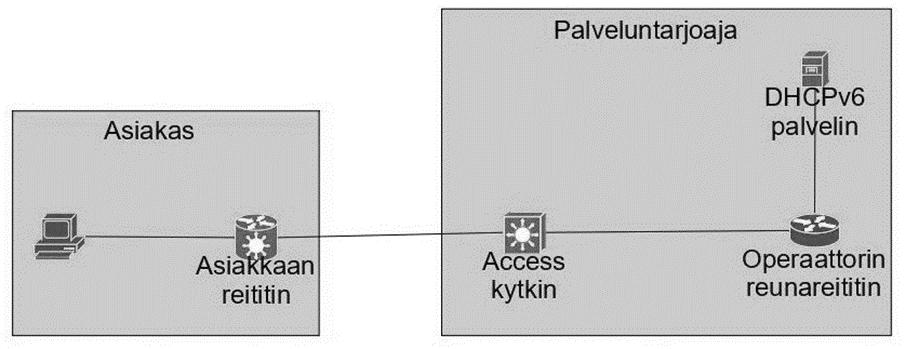

17 Topologia Suunnitelman verkkotopologia oli yksinkertainen malli operaattorin ja asiakkaan välisestä verkosta. Topologia sisälsi prefix-delegaatio arkkitehtuurin kannalta oleelliset laitteet. Mahdollisiin muihin operaattoriverkossa oleviin laitteisiin ei otettu kantaa. Kuva 5. Suunnitelman verkkotopologia Asiakkaan osalta topologiaan tarvittiin IPv6-päätelaite sekä asiakkaan reititin, joka hoitaisi yhteyden operaattorin suuntaan. Operaattoriverkon tarpeellisiksi laitteiksi katsottiin asiakaskeskittimenä toimiva access-kytkin, operaattorin reunareititin sekä operaattorin sisäverkossa toimiva DHCPv6-palvelin. Laitteiden kytkennät on nähtävillä kuvassa Asiakkaan tunnistus Palveluntarjoajilla on viestintäviraston asettama velvoite säilyttää tiedot asiakkailleen jakamistaan ip-osoitteista asiakkaan yksilöintiä varten. Näistä tiedoista on oltava tunnistettavissa, milloin tietyt osoitteet ovat olleet käytössä ja millä asiakkaalla (Viestintävirasto 2014). Tämän vuoksi tarvitaan DHCPv6:n lisäoptioita kuten optio 37, remote-id. Optio 37 on vastine IPv4:n DHCP optio 82:lle. Näin asiakkaat pystytään erottamaan toisistaan ja voidaan pitää kirjaa asiakkaille milloinkin jaetuista prefiksistä vaatimusten mukaisesti. 3.4 Prefix-delegaatio DHCPv6-PD eli prefix-delegaatio on mekanismi, jolla DHCP-palvelin voi jakaa IPv6-prefiksin reitittimelle. Asiakasreititin toimii DHCPv6-asiakkaana ja käyttää

18 18 vastaanotettua prefiksiä jakaessaan osoitteita oman linkkinsä laitteille. Asiakkaan laite määrittelee, miten se prefiksiä käyttää router advertisement -viesteissä Prefix-delegaation kulku Kun IPv6-laite verkossa on luonut itselleen link-local -osoitteen, voi se aloittaa prosessin muiden konfiguraatio-parametrien saamiseksi. Delegaatioon osallistuvien laitteiden välinen viestintä on kuvattuna kuvassa 6. Kuva 6. Prefix delegaation viestienvaihto laitteiden välillä

19 19 Ensimmäisenä konfiguraatiota etsivä laite (CPE, kuva 6) lähettää neighbor discovery router solicitation -viestin (lyhenne ND RS) kaikille linkin reitittimille multicast-osoitteeseen FF02::02. Reititin (PE, kuva 6) vastaa solicitation-viestiin lähettämällä neighbor discovery router advertisement -viestin (lyhenne ND RA) siinä olleeseen lähdeosoitteeseen. Saatuaan ND RA -viestin, laite katsoo viestin sisältämää M-lippu-kentän bittiä ja jos se on asetettu, laite tietää hakea konfiguraatiotietoja DHCP-palvelimelta. Seuraavaksi laite lähettää DHCPpyynnön (solicit) multicast-viestinä kaikille linkin DHCP-agenteille. Jos DHCPpalvelin ei sijaitse samalla linkillä, vaaditaan dhcp-relay vastaanottamaan viesti ja välittämään se eteenpäin DHCP relay-forward -viestinä yhdelle tai useammalle DHCP-palvelimelle. Palvelin vastaa lähettämällä relaylle konfiguraatiotiedot DHCP relay-reply -viestinä. Viimeisenä DHCP relay lähettää tiedot eteenpäin niitä pyytäneelle laitteelle sen link-local-osoitteeseen DHCP-advertise -viestinä (Blanchet 2006, 91) Asiakkaan prefiksi IPv6-loppukäyttäjille jaettavan prefiksin pituudeksi on aikaisemmin suositeltu 48-bittistä prefiksiä, joka tarjoaisi asiakkaalle jopa yli 64 tuhatta 64-bittistä IPv6-aliverkkoa (Narten ym. 2011, 4). Täyden IPv6-osoitteen ollessa 128 bittiä, jokainen 64-bittinen aliverkko sisältää siis 2^64 julkista IPv6-osoitetta. Uudempi IETF:n RFC6177 kuitenkin muutti tätä suositusta pienempään 56-bittiseen prefiksiin (Narten ym. 2011, 6). Asiakkaalle 56-bittisestä prefiksistä jää käytettäväksi 256 kappaletta 64-bittisiä IPv6-aliverkkoja. Operaattorin alueelliselta IP-osoitteiden hallinnolta RIR:ltä (Regional Internet Registry) saama prefiksi on yleensä 32-bittinen, jolloin operaattorille jää käytettäväksi 96 bittiä. Tällaisesta prefiksistä operaattori saisi siis jaettua eteenpäin maksimissaan 64 tuhatta 48-bittistä prefiksiä tai vastaavasti 16 miljoonaa 56-bittistä prefiksiä. 3.5 DHCPv6-palvelin DHCPv6 palvelin käsittelee linkiltä tulleen asiakkaan DHCPv6 pyynnön ja pitää kirjaa jaetuista prefikseistä. Palvelimen sijainti on erillään asiakkaan linkistä, jolloin asiakkaan reititin ei pysty suoraan keskustelemaan DHCP-palvelimen kanssa itsenäisesti. Palvelimen osalta oleellista on, että se osaa jakaa

20 20 IPv6-prefiksejä. Tämän lisäksi palvelinohjelmiston on osattava käsitellä viesteihin relayn lisäämä optio 37 -kenttä eli remote-id. 3.6 DHCPv6-relay agent DHCP relay agent vaaditaan välittämään asiakkaan linkiltä tuleva DHCPv6- pyyntö operaattorin DHCP-palvelimelle. Relay agenttina toimiva laite myös lisää DHCP relay-forward -viesteihin remote-id optiota käyttäen asiakkaan tunnistetiedot. Remote-ID-option tarkoitus on siis välittää DHCP-palvelimelle tietoa konfiguraatiota pyytävästä asiakaslaitteesta ja sen linkistä. DHCPv6 remote-id:n tunnus on optio 37. Sen sisältämää dataa ei ole tarkasti määritelty, vaan on laitteistovalmistajasta riippuvainen. Yleisesti remote-id saattaa esimerkiksi sisältää asiakkaaseen yhteydessä olevan linkin verkkorajapinnan tunnisteen sekä VLAN-numeron. (Volz 2006.) 3.7 DHCPv6-asiakas Kuluttajan reititin (CPE) toimii DHCP-asiakkaana, joka lähettää DHCP-pyyntöjä etsien DHCP-palvelimia omasta linkistään. Nämä pyynnöt ohjautuvat relay agentin kautta serverille. Kuluttajan reitittimen kannalta relay agentin toiminta on näkymätöntä, eikä vaikuta laitteiston konfiguraatioon. 4 TOTEUTUS JA TESTAUS Suunnitelman mukainen toteutus luotiin Kaakkois-Suomen Ammattikorkeakoulun virtuaalilaboratorio-alustalle. Virtuaalisen ympäristön etuna oli, ettei itse fyysisiä laitteita tarvittu, eikä toteutus niitä siis sisältänyt. Laitteisto-ohjelmistoina käytettiin vapaasti saatavilla olevia avoimen lähdekoodin ohjelmistoja.

21 21 Kuva 7. Toteutettavan verkon kokonaiskuva laitteistosta Kuvassa 7 näkyvään toteutuksen kokoonpanoon kuului asiakkaan verkon osalta kaksi päätelaitetta ja asiakkaan reititin, joka nimettiin CPE:ksi. Asiakkaan reitittimeksi valittiin avoimen lähdekoodin OpenWRT-ohjelmisto. Operaattorin asiakaskeskittimen ja reunareitittimen osalta käytettiin laboratoriossa saatavilla olevia Cisco Systemsin virtualisointiin tarkoitettuja IOSv-ohjelmistoja. Operaattorin DHCP-palvelimena käytettiin ISC DHCP -palvelinohjelmistoa Xubuntu Linux -käyttöjärjestelmän päällä. Kuva 8. Virtuaalilaboratorion laitteisto ja kytkennät Ensimmäisenä toteutusta varten luotiin virtuaalilaboratorioon tarvittavat laitteet ja yhteydet (kuva 8). DHCPv6-palvelin liitettiin myös internettiin, jotta päivityksiä voitaisiin ladata.

22 Asiakastoteutus Asiakkaan osalta testilaboratorioon kuului kaksi Windows-työasemaa, Windows 7 ja Windows XP, sekä asiakasreitittimenä OpenWRT-pohjainen reititin. OpenWRT on OpenWRT-projektin ylläpitämä Linux-käyttöjärjestelmään perustuva verkkolaiteohjelmisto (OpenWRT 2018). Kuva 9. Asiakkaan verkon kuva Asiakastoteutuksen tärkeimpänä tavoitteena oli konfiguroida asiakasreititin hakemaan IPv6-prefiksiä operaattoriin yhteydessä olevalta linkiltä. Operaattoriin asiakasreititin oli yhteydessä automaattisesti konfiguroimallaan FE80::/10-alueen link-local-osoitteella. Asiakkaan sisäverkon osalta asiakkaan reitittimen haluttiin jakavan 64-bittistä prefiksiä tilatonta autokonfiguraatiomenetelmää (SLAAC) käyttäen. Kuvassa 9 nähtävillä asiakkaan verkon kokoonpano Päätelaitteet Ensimmäisenä asiakkaan verkkoon päätelaitteiksi asennettiin kaksi Windowspohjaista virtuaalikonetta. Päätelaitteet toimivat IPv6-osoitteenjaon päätepisteinä ja onnistuneen prefix-delegaation vaatimuksena oli siis päätelaitteiden itsenäinen IPv6-konfiguraatio asiakasreitittimeltä saatavalla prefiksillä. Testin monipuolisuuden vuoksi toinen päätelaitteista edusti IPv6-ominaisuuksiltaan jo selvästi vanhempaa Windows XP -käyttöjärjestelmää ja toinen hieman uudempaa Windows 7 -käyttöjärjestelmää. Päätelaitteiden osalta mitään erillistä verkkokonfiguraatiota ei tarvittu eikä haluttu. Laitteet osaavat hakea itselleen IPv6-osoitteet automaattisesti verkkosovittimen oletusasetuksilla, kuten on tarkoituksenmukaista asiakasverkoissa.

23 Asiakasreititin Asiakkaan reitittimeksi virtuaalilaboratorioon lisättiin OpenWRT-ohjelmiston versio Reitittimen konfiguraatio tapahtui toiselta Windows-päätelaitteelta käsin käyttämällä OpenWRT:n tarjoamaa graafista LuCI-verkkokäyttöliittymää. Yhteys reitittimeen saatiin suoraan selaimella reitittimen oletusosoitteesta Itse reitittimen konfigurointi oli graafisen käyttöliittymän ansiosta helppoa. IPv4 asetuksiin ei laitteessa puuttuttu. Jotta reititin osaisi pyytää operaattorin suunnalta IPv6-konfiguraatiota, konfiguroitiin se DHCPv6- asiakkaaksi. Kuvassa 10 asiakasreitittimen operaattoriin yhteydessä olevan "WAN6"-rajapinnan protokolla asetettiin DHCPv6-Client -tilaan. Pyydettävän prefiksin osalta laite jätettiin automaattiseen tilaan, sillä operaattorilta jaettaisiin vain yhden kokoista prefiksiä. Kuva 10. WAN6-rajapinnan konfiguraationäkymä Asiakkaan lähiverkon osalta reitittimen haluttiin jakavan konfiguraatiotietoja tilattomalla konfiguraatiomenetelmällä router advertisement -viesteissä. Tällöin asiakasreitittimeen ei siis tarvittu lähiverkon DHCPv6-toiminnallisuutta, joka myös oletuksena oli pois päältä. Lähiverkkoon kuului seitsemän liityntäporttia. Kaikki lähiverkon portit kuuluivat oletuksena samaan aliverkkoon, eikä tätä ollut tarpeellista muuttaa. Lähiverkon konfiguraation osalta valittiin haluttu lähiverkossa käytettävän IPv6-prefiksin pituus. Prefiksi asetettiin 64-bittiin IPv6 assignment length -valikosta, nähtävillä kuvassa 11.

24 24 Kuva 11. Lähiverkon konfiguraationäkymä Alustavasti operaattorin reunareitittimeen konfiguroitiin reitittimen oma DHCPv6-palvelin. Palvelin asetettiin jakamaan prefiksiä 2001:db8:beef::/56. Vaikka operaattorin reitittimen DHCP-palvelin oli ominaisuuksiltaan melko rajattu, oli se yksinkertainen konfiguroida ja näin voitiin nopeasti varmistua asiakasreitittimen toiminnallisuudesta. Ciscon DHCPv6-palvelin jakoi onnistuneesti /56-prefiksin asiakasreitittimelle, Asiakasreititin otti tästä itselleen lähiverkon oletusyhdyskäytäväksi 2001:db8:beef::1 osoitteen. Lisäksi reititin alkoi jakaa 2001:db8:beef::/64-prefiksiä lähiverkon muille laitteille. Kuva 12. Ciscon DHCPv6-palvelimelta saatu prefiksi käytössä Kuvassa 12 on esillä verkkokäyttöliittymän näkymä lähiverkossa käytöstä olevassa prefiksistä 2001:db8:beef::/64 ja oletusyhdyskäytävän osoitteesta 2001:db8:beef::1.

25 25 Kuva 13. Päätelaitteen luoma IPv6-konfiguraatio Lähiverkon porteista jaettiin prefiksiä eteenpäin ND RA -viesteissä. Näistä viesteistä päätelaitteet osasivat onnistuneesti luoda omat julkiset IPv6-osoitteet. Kuvassa 13 Windows XP -koneen näkymä sen itselleen luomasta IPv6- osoitteesta. Windows XP:n tapa luoda IPv6-osoite EUI-64-prosessilla käyttäen verkkorajapintansa MAC-osoitetta oli myös nähtävissä. 4.2 Operaattoritoteutus Operaattoritoteutuksen tavoitteina oli konfiguroida reunareitittimeen DHCPviestejä välittävä relay agent -toiminnallisuus ja saada DHCPv6-palvelin jakamaan onnistuneesti osoitteita välittäjän ylitse. Kuvassa 14 havainnollistettuna operaattorin verkon osuuteen kuuluvat laitteet.

26 26 Kuva 14. Operaattorin verkon kuva Operaattorin laitteina oli DHCPv6-palvelin, reunareititin ja asiakaskeskittimenä toimiva layer-3-kytkin. DHCP-palvelimena oli Ubuntu Linux -käyttöjärjestelmän päälle asennettu ISC DHCP:n uusin saatavilla oleva versio Asiakaskeskitin Operaattorin reunareitittimen ja asiakkaan väliin luotiin asiakaskeskittimenä toimiva L3-kytkin nimeltä ACCESS. Kuva 15. Asiakaskeskittimen konfiguraatio

27 27 Kuvassa 15 on nähtävillä kytkimessä käytetty konfiguraatio. Kytkimeen luotiin asiakkaalle oma VLAN ja asiakasreititin liitettiin yhteen kytkimen access -porttiin. Operaattorin suuntaan keskitin konfiguroitiin toimimaan trunk-porttina, jolloin useampi asiakas voisi olla tarvittaessa yhteydessä operaattoriin samalla fyysisellä linkillä käyttäen eri VLAN-tunnusta Reunareititin Operaattorin reunareititin liitettiin olemaan yhteydessä asiakaskeskittimen kautta itse asiakkaan reitittimeen ja suoraan DHCPv6-palvelimeen. Reititimen tehtävä oli välittää asiakaskeskittimeltä tulevat DHCP-pyynnöt DHCPv6-palvelimelle. Tärkeimpänä oli välittäjänä toimivan relay agentin konfigurointi. Kuva 16. Operaattorin reunareitittimen konfiguraatio Reitittimeen konfiguroitiin (kuva 16) ensimmäisenä IPv6-toiminnallisuus ipv6 unicast-routing -komennolla. Tämän jälkeen konfiguroitiin liittymä asiakaskeskittimeen ja porteille tarpeelliset IPv6-osoitteet. Asiakkaan reitittimeen yhteydessä olevaan rajapintaan konfiguroitiin itse relay agent. Toiminto saatiin käyttöön komennolla ipv6 dhcp relay destination 2001:db8:1::2 g0/1, jossa parametreina käytettiin DHCPv6-palvelimen IPv6-osoitetta 2001:db8:1::2 ja palvelimeen yhteydessä olevaa porttia g0/1. Relay agent ei tarvinnut toimiakseen muita komentoja, vaan reititin otti automaattisesti käyttöön muut relay

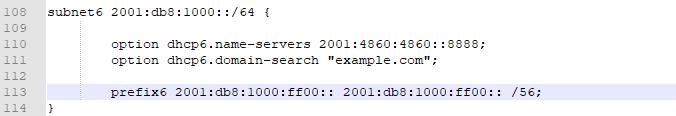

28 28 agentin toimintaan liittyvät ominaisuudet. Näihin kuuluivat remote-id:n injektointi ja staattisen reitin luonti reititystauluun onnistuneen prefix-delegaation jälkeen DHCPv6-palvelin Linux käyttöjärjestelmän päälle asennettavaa DHCPv6-palvelinta varten ladattiin ensimmäisenä käyttöjärjestelmäpäivitykset uusimpaan saatavilla olevaan versioon Samalla ladattiin ja päivitettiin ISC DHCP -palvelinohjelmisto. Palvelimelle konfiguroitiin kiinteä IPv6-osoite 2001:db8:1::2. Kuva 17. dhcpd6.conf -tiedoston osoitteenjaon konfiguraatio DHCPv6-toiminnallisuutta varten luotiin palvelimelle konfiguraatiotiedosto dhcpd6.conf, polkuun /etc/dhcp/. Käyttäjälle lisättiin myös luku- ja kirjoitusoikeus kyseiselle tiedostolle. Konfiguraatiotiedostoon lisättiin jaettavaksi prefiksi 2001:db8:1000:ff00::/56 IPv6-aliverkosta 2001:db8:1000::/64 saapuville DHCP-pyynnöille (kuva 17). Lopuksi palvelin asetettiin toimimaan operaattorin reunareitittimeen yhteydessä olevalla linkillä muokkaamalla käynnistys-skriptiin oletusrajapinnaksi ens2-liityntäportti. Tämän jälkeen itse DHCPv6-palvelu voitiin käynnistää komennolla sudo dhcpd -6 -cf /etc/dhcp/dhcpd6.conf, joka käynnistää palvelimen IPv6-tilassa käyttäen aikaisemmin määritettyä konfiguraatiotiedostoa. 4.3 Delegoitu prefiksi Delegaatio saatiin lopulta testattua onnistuneesti myös ISC DHCP -palvelimen ja asiakasreitittimen välillä. Palvelimen jakama 2001:db8:1000:ff00::/56-prefiksi tuli asiakasreitittimelle käyttöön. Tästä asiakasreititin jakoi eteenpäin 64- bitin 2001:db8:1000:ff00/64-prefiksiä muille lähiverkon laitteille ja asetti lähiverkon oletusyhdyskäytävän osoitteeksi osoitteen 2001:db8:1000:ff00::1 kuvan 18 mukaisesti.

29 29 Kuva 18. Asiakkaan reitittimen saama prefiksi operaattorin DHCP-palvelimelta Windows päätelaitteet loivat lopuksi omat IPv6 osoitteensa router advertisement -viesteistä saaduilla tiedoilla. Windows 7 -päätelaitteen luomat osoitteet on nähtävissä kuvassa 19. Uudemmalla Windows 7 -laitteella prefiksin perään luotu rajapinnan tunniste on satunnaisgeneroitu, eikä se näin sisällä MAC-osoitteen tietoja. Kuva 19. Päätelaitteen luoma IPv6-osoite Onnistuneen prefix-delegaation jälkeen myös operaattorin reunareititin oli lisännyt reititystauluunsa staattisen reitin jaetulle prefiksille. 5 JATKOKEHITYS Työstä ei nimellisesti jäänyt jatkokehitettävää. Laajuuden vuoksi aiheen käsittely kuitenkin jäi melko pintapuoliseksi. Esimerkiksi asiakkaalle jaettavien osoitteiden osoitesuunnitelmaan ei työssä otettu kantaa. Internet-operaattoreiden IPv6-osoitesuunnitelmiin suosituksia jakavat regional internet registry -organisaatiot (RIR), Euroopassa RIPE NCC. Myös syventävä katsaus operaattorin ja asiakkaan välisessä interaktiossa etenkin IPv6-ominaisuuksien tietoturvan osalta voisi toimia projekti- tai opinnäytetyöaiheena. Mahdollisia seuraavan askeleen jatkokehityskohteita olisi ehkä itse toimeksiantajan verkon toteutuksessa. Tähän voisi sisältyä suunnitelman sovittaminen

30 30 toimeksiantajan laitteistolle. Työn toteutuksen virtuaalilaitteet eivät vastanneet operaattorilla käytössä olevia, joten heidän laitteensa konfigurointiin vaadittaisiin kuitenkin erillinen konfiguraatio ja selvitys tarvittavien ominaisuuksien löytymisestä laitteistolta. 6 POHDINTA Työn tavoitteena oli selvittää internet-operaattorin IPv6-protokollan käyttöönottoa verkon asiakasosuudella. Tarkoituksena oli löytää hyväksi havaittuja toimintatapoja ja malleja toteutukselle. Toimeksiantajalle näistä haluttii saada dokumentti, joka toimisi heille ohjeena oman toteutuksensa yhteydessä. Työ rajattiin käsittämään asiakkaan ja operaattorin verkon välisen osuuden toiminta ja sen tärkeimmät laitteet. Tähän kuului asiakkaan verkkolaitteen toiminta asiakkaan omassa verkossa olevien laitteiden kanssa, sekä vuorovaikutus operaattorin laitteiston kanssa. Operaattorilta osuuteen kuului asiakkaan laitteen kanssa yhteydessä oleva reunalaite ja erillinen asiakkaiden tietoja hallitseva DHCP-palvelin. Suunnitelman perusteella luotiin toteutus laboratorioympäristössä ja testattiin onnistuneen prefix-delegaation toimivuus. Työstä saatiin toimeksiantajalle haluttu palautus tehtyä vaikkakin se olisi voinut olla tarkemmin toimeksiantajan käyttöön kohdennettu ja kattavampi, kuin mitä se nykyisellään oli. Etenkin DHCP-palvelimen toimintaan liittyvät asiat olisivat vaatineet tarkempaa läpikäyntiä. Työn alkuperäinen noin 6 kuukauden aikataulu oli jälkikäteen mietittynä liian tiukka, etenkin työssä ilmenneet haasteet huomioon ottaen. Työhön kuului paljon uutta opeteltavaa monelta eri alueelta ja tässä suhteessa rohkeampi rajaus olisi ollut työn kannalta hyvin oleellista. Vaikka IPv6:een liittyvää opetusta oli kursseilla ollut, oli pääpaino IPv4:ssä. Tämä lisäsi osaltaan uuden opittavan tiedon määrää. Lisäksi suunnitelman toteutuksessa tarvittavaan DHCP-palvelimen käyttöönottoon liittyi omat haasteensa. Monesta osasta ja ennestään tuntemattomista ohjelmistoista ja asioista johtuen aikaa kului myös osittain ylimääräisten asioiden selvittämiseen ja tiedon hankintaan, etenkin ongelmatilanteissa.

31 31 LÄHTEET 6deploy IPv6 Autoconfiguration. Saatavilla: [viitattu ]. Blanchet, M Migrating to IPv6: A practical guide to implementing IPv6 in mobile and fixed networks. Chichester: J. Wiley & Sons. Cisco Internet Protocol Version 6 Q&A. Saatavilla: [viitattu ]. Cisco DHCPv6 Based IPv6 Access Services. Saatavilla: [viitattu ]. Cisco IPv6 Neighbor Discovery. Saatavilla: [viitattu ]. Deering & Hinden Internet Protocol, Version 6 (IPv6) Specification. Saatavilla: [viitattu ]. Deering, ym IPv6 Scoped Address Architecture. Saatavilla: [viitattu ]. Droms, ym Dynamic Host Configuration Protocol for IPv6 (DHCPv6). Saatavilla: [viitattu ]. Graziani, R IPv6 fundamentals: A straightforward approach to understanding IPv6. Indianapolis, IN: Cisco Press. Hinden IP Version 6 Addressing Architecture. Saatavilla: [viitattu ].

32 32 Miyakawa & Droms Requirements for IPv6 Prefix Delegation. Saatavilla: [viitattu ]. Narten, ym Neighbor Discovery for IP version 6 (IPv6). Saatavilla: [viitattu ]. Narten, ym IPv6 Address Assignment to End Sites. Saatavilla: [viitattu ]. OpenWRT Welcome to the OpenWrt Project. Saatavilla: [viitattu ]. Thomson, ym IPv6 Stateless Address Autoconfiguration. Saatavilla: [viitattu ]. Viestintävirasto Määräys teleyritysten tietojen säilytysvelvollisuudesta viranomaistarpeita varten. Saatavilla: [viitattu ]. Volz Dynamic Host Configuration Protocol for IPv6 (DHCPv6) Relay Agent Remote-ID Option. Saatavilla: [viitattu ].

33 33 KUVALUETTELO Kuva 1. Esimerkki 60-bittisen prefiksin esitystavoista (Hinden. 2006, 5) Kuva 2. Julkisesti reititettävän IPv6-osoitteen rakenne (Hinden 2006, 9) Kuva 3. Router advertisement viestin sisältö (Narten ym. 2007,19) Kuva 4. Havainnollistus arkkitehtuurin kokoonpanosta Kuva 5. Suunnitelman verkkotopologia Kuva 6. Prefix delegaation viestienvaihto laitteiden välillä Kuva 7. Toteutettavan verkon kokonaiskuva laitteistosta Kuva 8. Virtuaalilaboratorion laitteisto ja kytkennät Kuva 9. Asiakkaan verkon kuva Kuva 10. WAN6-rajapinnan konfiguraationäkymä Kuva 11. Lähiverkon konfiguraationäkymä Kuva 12. Ciscon DHCPv6-palvelimelta saatu prefiksi käytössä Kuva 13. Päätelaitteen luoma IPv6-konfiguraatio Kuva 14. Operaattorin verkon kuva Kuva 15. Asiakaskeskittimen konfiguraatio Kuva 16. Operaattorin reunareitittimen konfiguraatio Kuva 17. dhcpd6.conf -tiedoston osoitteenjaon konfiguraatio Kuva 18. Asiakkaan reitittimen saama prefiksi operaattorin DHCP-palvelimelta Kuva 19. Päätelaitteen luoma IPv6-osoite
